BEDIENUNGSANLEITUNG NR-BD28AB1 PANASONIC

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts. Bitte lesen Sie diese Anweisungen vor der Benutzung dieses Produkts sorgfältig durch. Bitte bewahren Sie diese Anleitung für spätere Bezugnahme auf. Installationsanleitung enthalten.

CE

Contents

Contents ...... 2

Inhaltsverzeichnis 16

Sicherheitsanweisungen ....16

Hinweise zur Entsorgung ....18

Montage 19

Schematische Ansicht ....21

Bedienfeld 22

Einstellen der Temperatur 22

Produktion von Eiswürfeln 23

Entfernen und Anbringen von Ablagen ....23

Abtauen des Geräts 24

Pfl ege- und Reinigungshinweise ....25

Fragen und Antworten ....27

Technische Daten 29

Sicherheitsanweisungen

Bedeutung der Symbole:

Bitte nicht tun

Unbedingt tun Nicht zerlegen

Zeigt an, dass das Gerät zur Verhütung von Stromschlägen geerdet werden muss

WARNING

Weist auf Gefahr von Tod oder ernsthaften Verletzungen hin.

Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit und Unkenntnis des Geräts benutzt werden, wenn sie unter Aufsicht oder Anleitung zur Verwendung des Geräts auf sichere Art stehen und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzerwartung sollten nicht von Kindern ohne Aufsicht durchgeführt werden.

Verwenden Sie keine Mehrfach-Steckdosenadapter, und schließen Sie nicht mehrere Geräte an denselben Steckdosenadapter an.

• Dies kann Überhitzen, Brand oder Kurzschluss verursachen.
Das Netzkabel nicht einklemmen, verknoten oder knicken, und auch keine schweren Gegenstände darauf stellen.
- Dies erhöht die Brand- oder Stromschlaggefahr. Falls das Netzkabel oder der Netzstecker des Geräts beschädigt wird, muss das Teil vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifi zierten Person ausgewechselt werden, um Gefahren zu verhüten.

Den Kühlschrank nicht durch Ziehen am Netzkabel vom Stromnetz trennen.

• Dies kann eine Beschädigung des Netzkabels verursachen. Stets den Stecker fassen und kräftig von der Steckdose abziehen.

Keine Wasserbehälter auf den Kühlschrank stellen.

- Wasser kann die Isolierung von Elektroteilen beschädigen und einen Kurzschluss, Brand oder elektrischen Schlag verursachen.

Keine brennbaren Gase in der Nähe des Kühlschranks versprühen.

• Dies kann eine Explosion oder einen Brand verursachen.

Kein Wasser auf oder in den Kühlschrank sprühen.

• Dies kann einen Brand oder elektrischen Schlag verursachen.

Den Netzstecker nicht mit nassen Händen anfassen.

• Dies kann einen elektrischen Schlag verursachen.

Installieren Sie den Kühlschrank nicht an einem feuchten Ort oder einem Ort, wo er mit Wasser in Berührung kommen kann.

- Eine verschlechterte Isolierung von Elektroteilen kann einen Kurzschluss, elektrischen Schlag oder Brand verursachen.

Lagern Sie keine explosiven Stoffe wie Spraydosen mit brennbaren Treibgas in diesem Gerät.

• Brennbare Substanzen, wie Benzol, Verdünner, Alkohol, Ether und Flüssiggas (LPG), können Explosionen verursachen.

Keine Arzneimittel oder andere temperaturempf i ndliche Produkte im Kühlschrank aufbewahren.

- Sie sollten keine Produkte im Kühlschrank lagern, die strenge Temperaturkontrolle erfordern.

Lassen Sie Kinder nicht auf die Kühlschranktür klettern, damit schwingen oder sich daran hängen.

- Dies kann ernsthafte Verletzungen verursachen und den Kühlschrank beschädigen.

Den Kühlschrank nicht in Gegenwart von explosiven Dämpfen oder brennbaren Gasen betreiben.

• Dies kann eine Explosion oder einen Brand verursachen.

Kein Benzin oder andere brennbare Flüssigkeiten und Dämpfe im Kühlschrank lagern oder in der Nähe des Geräts benutzen.

• Dies kann eine Explosion oder einen Brand verursachen.

Sicherheitsanweisungen (Fortsetzung)

-WARNUNG:	Keine mechanischen Vorrichtungen oder andere Mittel außer den vom Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen.Dies kann eine Beschädigung der Innenteile des Kühlschranks verursachen oder zu einer Explosion führen.
-WARNUNG:	Keine Elektrogeräte außer den vom Hersteller empfohlenen in den Lebensmittelfächern des Geräts benutzen.Dies kann eine Explosion oder einen Brand verursachen.
-WARNUNG:	Achten Sie darauf, dass der Kältemittelkreis nicht beschädigt wird.Dies kann eine Explosion oder einen Brand verursachen.
-WARNUNG:	Öffnen Sie nicht die Beleuchtungsabdeckung im Kühlschrankinneren.Es besteht Stromschlaggefahr. Falls die Beleuchtung nicht richtig arbeitet, muss sie vom Hersteller, dem Kundendienstvertreter oder einer entsprechend qualifi zierten Person ausgewechselt werden, um Gefahren zu verhüten.
-WARNUNG:	Das Gerät muss gemäß der Bedienungsanleitung aufgestellt werden, um Gefahren zu vermeiden, die durch seine Instabilität verursacht werden können.
	Versuchen Sie nicht, den Kühlschrank selbst zu zerlegen, zu reparieren oder zu modifi zieren.Sie könnten sich selbst oder andere mit Verbrennungen oder elektrischen Schlägen verletzen oder den Kühlschrank beschädigen. Falls Ihr Gerät Änderungen oder Reparaturen benötigt, konsultieren Sie bitte ein autorisiertes Kundenzentrum.
	Vergewissern Sie sich, dass der Kühlschrank an eine geerdete Netzsteckdose angeschlossen ist. NICHT an eine nicht geerdete Netzsteckdose anschließen.Ein Kurzschluss kann einen elektrischen Schlag verursachen.
	Sicherstellen, dass Netzkabel und Netzstecker nicht zerquetscht oder beschädigt werden.Ein beschädigter Netzstecker bzw. ein beschädigtes Netzkabel kann einen Kurzschluss, Brand oder elektrischen Schlag verursachen.Falls das Netzkabel beschädigt wird, muss es vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifi zierten Person ausgewechselt werden, um Gefahren zu verhüten.Versuchen sie nicht, das Kabel selbst auszuwechseln.Die Steckerstifte vor dem Anschließen an die Stromversorgung von Schmutz oder Staub säubern.Staubablagerungen auf dem Stecker können, besonders bei feuchten Bedingungen, einen Isolationsausfall verursachen. Dies kann zu einem Kurzschluss, Brand oder elektrischen Schlag führen. Ziehen Sie das Netzkabel ab, und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie keinesfalls ein nasses oder feuchtes Tuch.Das Gerät so an die Steckdose anschließen, dass einwandfreier Anschluss gewährleistet ist.Ein lockerer Netzstecker kann einen Brand oder elektrischen Schlag verursachen.Den Kühlschrank in gut belüfteter Umgebung installieren.Je mehr Kältemittel in einem Gerät vorhanden ist, desto größer sollte der Aufstellungsraum sein. Sollte Kältemittel auslaufen, wenn sich das Gerät in einem kleinen Raum befin det, ist die Entstehung von brennbaren Gasen wahrscheinlicher. Dies kann einen Brand oder eine Explosion verursachen. Als Richtlinie wird für jeweils 8g Kältemittel mindestens 1 m^3 Raum benötigt. Das Datenschild im Inneren des Geräts gibt an, wie viel Kältemittel Ihr Kühlschrank enthält.Das im Kühlschrank verwendete Kältemittel (R600a) und die im Isoliermaterial (Cyclopentan) enthaltenen Gase sind brennbar. Sie erfordern außerdem spezielle Entsorgungsverfahren.Vergewissern Sie sich vor der Entsorgung des Geräts, dass keines der Rohre auf der Rückseite beschädigt ist. Kältemittel- oder Gaslecks können einen Brand oder eine Explosion verursachen.Vor der Reinigung und Wartung den Netzstecker des Kühlschranks abziehen.Nichtbeachtung kann zu einem elektrischen Schlag führen.Falls Sie einen Brandgeruch feststellen oder Rauch aus dem Kühlschrank kommen sehen, ziehen Sie sofort das Netzkabel ab, und konsultieren Sie bitte ein autorisiertes Kundenzentrum.Nichtbeachtung kann zu Feuer oder einem elektrischen Schlag führen.
-WARNUNG:	Halten Sie die Lüftungsöffnungen im Gerätegehäuse bzw. in der Einbaustruktur frei von Hindernissen.Nichtbeachtung kann zu Feuer oder Explosion führen dasich das Kältemittel nicht verteilen kann, wenn es ausläuft.

Weist auf die Gefahr von Verletzungen oder Sachschäden hin.

Keine Flaschen oder Behälter aus Glas in den Gefrierraum legen.

- Wenn der Inhalt gefriert, kann das Glas brechen und Verletzungen verursachen.

Berühren Sie die Innenwände des Gefrierraums oder die eingelagerten Waren nicht mit nassen Händen.

- Ihre Haut kann an der Innenwand des Gefrierraums oder den eingelagerten Waren festfrieren.

Sicherheitsanweisungen (Fortsetzung)

Vermeiden Sie bei einem Stromausfall häufiges Öffnen des Kühlschranks oder das Einlagern nicht gekühlter Lebensmittel.

- Dies kann zu einem Anstieg der Temperatur im Kühlschrank führen, was sich nachteilig auf die Hygiene auswirkt.

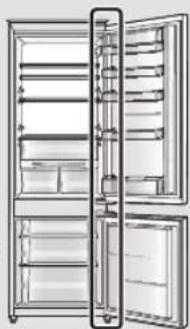

Achten Sie auch auf den Spalt zwischen der Kühlraum- und Gefrierraumtür, besonders, wenn beide gleichzeitig offen sind.

• Dies kann Verletzungen verursachen.

Achten Sie beim Öffnen des Kühlschranks darauf, dass Sie Ihre Finger nicht an den "Klemmpunkt" – Bereichen einklemmen. Seien Sie besonders vorsichtig, wenn Sie die Kühlraumtür öffnen, um den potenziellen Klemmpunkt zwischen den Kühlraum- und den Gefrierraumtüren zu vermeiden.

• Dies kann Verletzungen verursachen.

Potenzieller Klemmpunkt

Hinweise zur Entsorgung

Entsorgung von Verpackungsmaterial

Stellen Sie sicher, dass alle Verpackungsmaterialien wie Kartons, Plastiktüten, Klebeband und Polystyrol unmittelbar nach dem Auspacken des Kühlschrankes sicher entsorgt werden und außerhalb der Reichweite von Babys und Kleinkindern sind. Kinder sollten niemals mit diesen Teilen spielen. Erstickungsgefahr!

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder der Gemeindeverwaltung.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Benutzer in der europäischen Union

Weitere Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten wenden Sie sich an Ihren Händler oder Zulieferer.

Informationen zur Entsorgung in Ländern außerhalb der europäischen Union

Dieses Symbol gilt nur in der europäischen Union. Informationen zur ordnungsgemäßen Entsorgung dieses Produkts erhalten Sie von Ihren lokalen Behörden oder Ihrem Händler.

Bevor Sie Ihr Altgerät entsorgen

Bitte befolgen Sie entweder die Entsorgungsanweisungen des Altgeräte-Herstellers oder die örtlichen Entsorgungsvorschriften für das Gerät. Sind diese nicht verfügbar, folgen Sie bitte den drei nachstehenden Anweisungsschritten.

1. Den Netzstecker von der Steckdose abziehen.
2. Das Netzkabel abschneiden und mit noch angebrachtem Netzstecker sicher entsorgen.
3. Vergewissem Sie sich, dass das Altgerät außer Reichweite von Kleinkindern ist, bis es abgeholt oder zu einem Recycling-Center gebracht wird.

- Entfernen Sie sämtliches Dichtungsmaterial von der Tür, und lassen Sie alle Regale und Schubladen eingesetzt. Dies soll verhindern, dass Kinder hineinklettern und eingeschlossen werden.

Dieser Abschnitt erklärt, wie Sie Ihr Gerät für Lärm- und Energiereduzierung und einen effizienten Betrieb aufstellen sollen.

Maße

Auspacken Ihres Gerätes

Entfernen Sie jegliche Verpackungsmaterialien vom Gerät, wie Schaumabdeckungen und Klebebänder, die das Gerätezubehör innen und außen schützen.

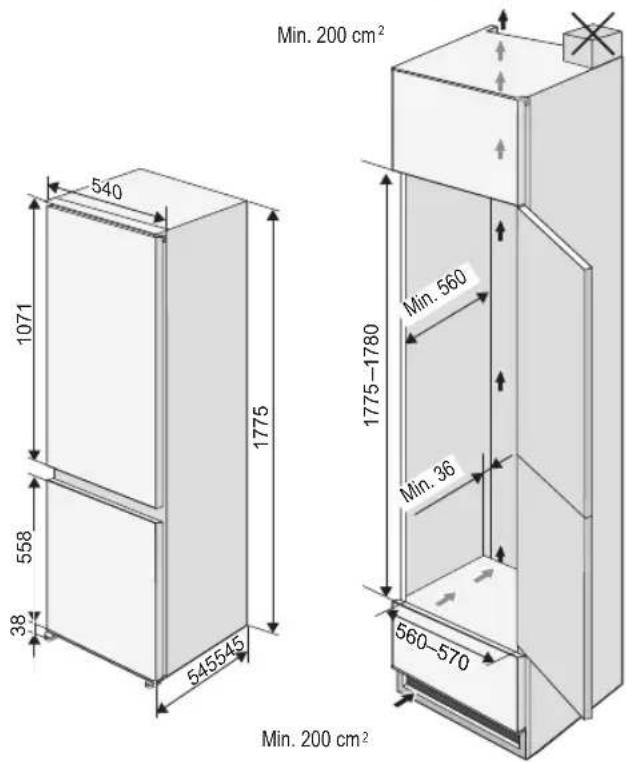

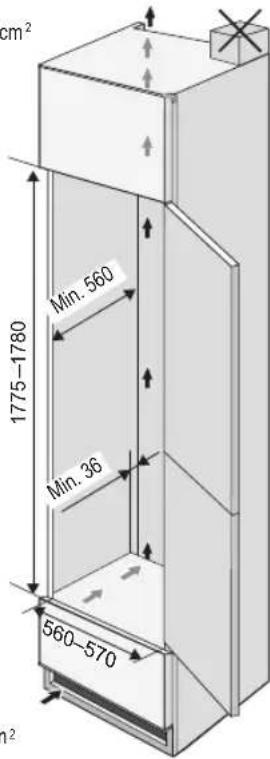

Positionierung des Geräts

Min. 200 cm² 540 1071 558 38 545545 1775 Min. 560 1775-1780 Min. 36 560-570 Min. 200 cm²

cm² 1775-1780 Min. 560 Min. 36 560-570 h²

Lüftung

Bei Installation des Geräts in einem Küchenschrank stellen Sie sicher, dass die Öffnungen für Hitzeabführung und Lüftung mindestens 200 cm² groß sind, damit ausreichende Kühlung des Kondensators gewährleistet ist.

Beim Einbau von Einbaugeräten in Systemküchen oder Küchenschranke in benachbarter Anordnung muss zusätzlich der Kondensationsverhinderung-Einbausatz gekauft und eingebaut werden.

Aus Sicherheitsgründen darf Kondensationsverhinderung-Einbausatz nur von einem autorisierten Kundendienst-Techniker installiert werden!

Bestell-Code: 376078 (Geräte mit einer Größe von mehr als 1.700 mm)

Temperatur

Der Energieverbrauch und die effiziente Leistung des Gerätes wird durch die Umgebungstemperatur beeinflusst. Das Gerät sollte also folgendermaßen aufgestellt werden:

• nicht in direkter Sonneneinstrahlung;
• nicht neben Heizungen, Herd oder anderen Wärmequellen;
• nur dort, wo die Umgebungstemperatur der Klimaeinstufung entspricht, für die das Gerät bestimmt ist. Bitte schauen Sie hierfür in den Spezifi kationsabschnitt für die Klimaeinstufung Ihres Gerätes.
• Extreme Temperaturen oder Umweltbedingungen können einen negativen Einfluss auf die Leistung des Geräts haben. Darin eingelagerte Lebensmittel können verderben.

Kühlschranktür

Der Türanschlag kann von der rechten auf die linke Seite gewechselt werden, so dass die Tür sich in die entgegengesetzte Richtung öffnet. Wenn Sie dies wünschen, wenden Sie sich an den auf dem beigelegten Blatt aufgeführten Kundendienst, oder besuchen Sie unsere Website unter

(http://www.panasonic.com).

Wenn Sie den Anschlag selbst umbauen, können wir keine Gewährleistung übernehmen.

Montage (Fortsetzung)

Reinigung

Nach der Montage reinigen Sie das Gerät mit warmen Wasser.

Anschließen des Netzsteckers an die Netzsteckdose

• Schließen Sie nicht den Netzstecker innerhalb des Küchenschranks an, wenn sich eine Steckdose hinter oder über dem Kühlschrank befindet. Stellen Sie sicher, dass der Netzstecker außerhalb des Küchenschrank angeschlossen ist.
• In den Sommermonaten oder zu anderen Zeiten, in denen die Raumtemperatur höher ist, kann der Kühlvorgang länger dauern.
• Wenn Sie den Kühlschrank vom Stromnetz trennen müssen, warten Sie mindestens 10 Minuten, bevor Sie ihn wieder anschließen. Anderenfalls kann der Kompressor beschädigt werden.
• Wenn Sie beabsichtigen, den Kühlschrank längere Zeit nicht zu benutzen, trennen Sie ihn vom Stromnetz.

Umgebungstemperatur

Die Klimaklasse fi nden Sie auf dem Typenschild auf der linken Seite des Kühlschrankes. Sie gibt die Umgebungstemperaturen an, bei denen das Gerät betrieben werden kann.

Klimaklasse Zulässige Umgebungstemperatur
SN (subnormale) +10 °C zu 32 °C
N (normale) +16 °C zu 32 °C
ST (subtropische) +16 °C zu 38 °C
T (tropische) +16 °C zu 43 °C

Energiesparen

1. Den Kühlschrank in einem trockenen, kühlen und gut belüfteten Raum installieren. (Maße und Abstand siehe Montageanweisungen.)
2. Kombination von Schubladen und Böden für höchstes Volumen und energiesparendste Nutzung des Geräts.
3. Entfernen Sie die Gefrierfächer.
4. Schubladen und Böden im Kühlschrank an den im Abschnitt "Schematische Ansicht" (S.21) dargestellten Positionen anbringen.
5. Das Gerät nicht überfüllen, damit die Luft zirkulieren kann.
6. Das Gerät nur öffnen, wenn erforderlich und so kurz wie möglich.
7. Die Lüftungsöffnungen am unteren Teil des Geräts mit einem Staubsauger reinigen usw.
8. Verdecken Sie nicht die Lüftungsöffnungen unten an der Vorder- und Rückseite und oben an der Rückseite des Kühlschranks.

Schematische Ansicht

Kühlraumfach

Gekochte Speisen, Getränke, Eier, Kuchen, Milchprodukte

Gefrierfach

Gefrorenes Fleisch, Geflügel, Fisch, Eis

① Innenbeleuchtung des Kühlschranks
② Bedienfeld
③ Teilbare Glasböden
4 Glasböden
⑤ Frischzonenfach

6 Gemüsefach
⑦ Türfach mit Deckel
8 Türfach
9 Flaschenregal
10 Gefrierfach

11 Bein
12 Eisfach
13 Flaschenverschluss

Hinweis:

• Sie können die Positionen für die Installation von Glasregalen und Türregalen verändern. Lassen Sie jedoch Vorsicht walten, da je nach Position der Fächer Lebensmittel und Getränke herausfallen können, wenn die Tür geöffnet und geschlossen wird.
• Vermeiden Sie Zusammenstöße mit Personen oder Objekten in der Nähe, wenn Sie die Tür öffnen.

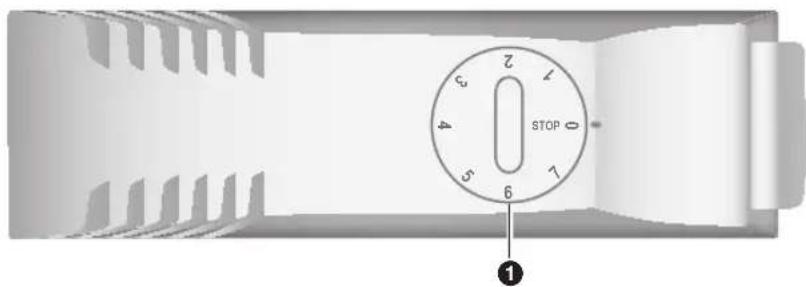

Bedienfeld

STOP ①

① Thermostatknopf

Ein- und Ausschalten des Geräts

Einschalten: Den Thermostatknopf im Uhrzeigersinn in Richtung auf Position 7 drehen. Ausschalten: Den Knopf zurück auf Position STOP drehen (0).

Kühlraumfach

Die Temperatur kann zwischen den Positionen 1 bis 7 eingestellt werden.

Gefrierfach

Der Gefrierraum kann nicht separat auf eine gewünschte Temperatur eingestellt werden. Die Temperatureinstellung des Kühlraums beeinfl usst die Temperatur des Gefrierschranks. Die Temperatur des Gefrierschranks fällt, wenn die Temperatur des Kühlraums unter dem empfohlenen Level eingestellt wird und steigt, wenn sie über dem empfohlenen Level eingestellt wird.

Einstellen der Temperatur

STOP 0 1 2 3 4 5 6 7 8 9

Einstellen der Temperatur

• Wenn die Umgebungstemperatur normal ist, empfi ehlt sich eine mittlere Einstellung. Sie können eine höhere oder niedrigere Temperatur nach Wunsch einstellen, indem Sie den Thermostatknopf drehen.
• Einstellung des Knopfs in Richtung auf Position 7 entspricht einer niedrigeren Temperatur (kühler). Die Temperatur im Kühlschrank-Innenraum kann unter 0 °C fallen. Einstellungen in Richtung auf Position 1 entsprechen höheren Temperaturen (wärmer). Verwenden Sie Einstellungen nahe bei Position 7 nur, wenn bei eine niedrigere Temperatur gewünscht oder empfohlen wird, oder wenn die Umgebungstemperatur niedriger als 16 °C ist.
• Eine Änderung der Umgebungstemperatur beeinfl usst die Temperatur im Gerät. Deshalb muss die Thermosteinstellung entsprechend angepasst werden.
• Wenn der Thermostatknopf auf Position STOP (0) gestellt ist, arbeitet das Gerät nicht (Kühlsystem ist aus); allerdings wird das Gerät noch mit Strom versorgt (die Innenbeleuchtung schaltet ein, wenn die Kühlschranktür geöffnet wird). Die Temperatureinstellung für das Kühlschrankfach beeinfl usst auch indirekt die Temperatur im Gefrierfach.

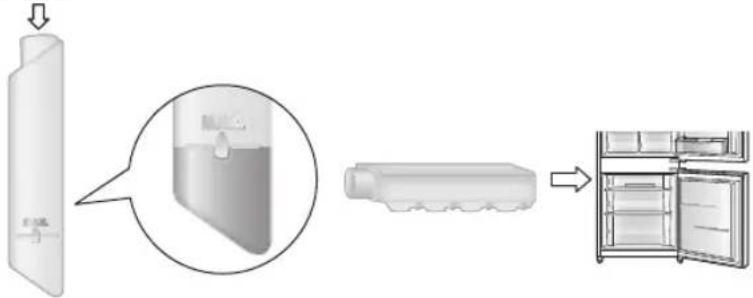

Produktion von Eiswürfeln

Füllen Sie Wasser bis zur Linie MAX des Eisfachs ein und platzieren Sie das Eisfach mit den dreieckigen Konvexteilen nach unten weisend im Gefrierfach.

Wasser

Entfernen und Anbringen von Ablagen

Kühlschrank

Glasböden

Um einen Boden aus dem Kühlschrank zu entfernen, ziehen Sie ihn bis zum Anschlag heraus. Heben Sie sie dann an der Vorderseite leicht an und ziehen Sie sie ganz heraus.

Teilbare Glasböden

1 2

Heben Sie die Rückseite des Fachs an und ziehen es nach vorne.

Frischzonenfach

Ziehen Sie das Fach so weit wie möglich heraus. Dann heben Sie den vorderen Teil an und ziehen Sie vollständig heraus.

Gemüsefach

Ziehen Sie das Fach so weit wie möglich heraus.

Dann heben Sie den vorderen Teil an und ziehen es vollständig heraus.

Türregale und Flaschenregal

Um ein Regal aus dem Gerät zu entfernen, heben Sie es so weit wie möglich an und ziehen Sie es dann heraus.

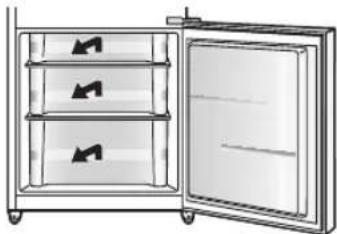

Gefrierraum

Die Schubfächer können nicht ganz herausgezogen werden. Um ein Schubfach aus dem Gerät zu entfernen, öffnen Sie es, heben Sie es dann an der Vorderseite an und ziehen Sie es heraus.

Tauen Sie den Gefrierraum ab, wenn sich eine ca. 3-5 mm starke Frost- oder Eisschicht gebildet hat.

Nachdem Sie den Schalter auf Aus-Stellung gestellt haben, nehmen Sie die Lebensmittel aus dem Gefrierfach und schützen Sie sie vor Auftauen.

• Verwenden Sie keine Abtau-Sprays, da diese Plastikteile schmelzen lassen oder Ihre Gesundheit gefährden können.
• Verwenden Sie keine Messer oder andere scharfe Gegenstände zum Entfernen von Frost. Sie könnten eine Leitung des Kühlsystems beschädigen.
• Sobald der Frost schmilzt, sammeln sich Wasser und Eis in den unteren Fächern und Bereichen des Geräts. Bitte entfernen Sie es. Beim natürlichen Abtauen braucht es je nach Umgebungstemperatur etwas Zeit, bis der Frost schmilzt.
• Säubern und trocknen Sie das Geräteinnere.
• Setzen Sie die Lebensmittel in den Gefrierschrank zurück, wenn das Innere des Gerätes ausreichend abgekühlt ist.

Kühlschrank

Der Kühlschrank muss nicht abgetaut werden, da das Eis an der inneren Rückwand automatisch abtaut.

Angesammeltes Eis schmilzt, wenn die Kompressoreinheit nicht aktiv ist.

Tropfen werden durch eine Öffnung in der Rückwand des Kühlschranks in einen Wasserbehälter über dem Kompressor geleitet und verdunsten dort.

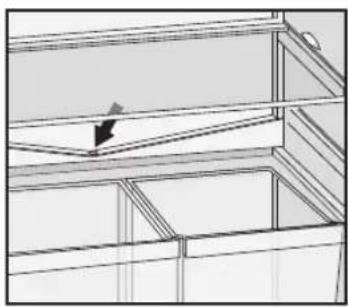

Falls sich übermäßig Eis an der Rückwand im Kühlschrankinneren ansammelt (3-5 mm), schalten Sie das Gerät aus und tauen Sie es manuell ab.

Pflege- und Reinigungshinweise

Reinigen Sie die Teile mit einem trockenen Tuch.

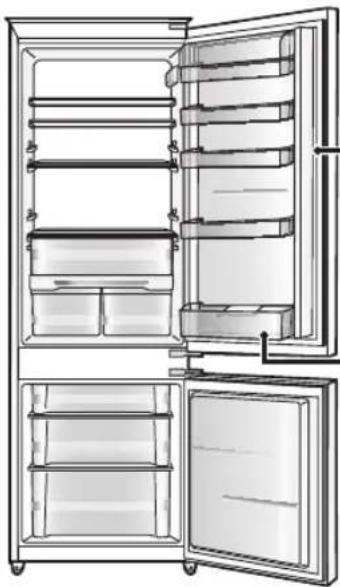

Orte, die leicht verschmutzt werden

Türdichtungsöffnung

Bei Verschmutzung kann die Dichtung leicht beschädigt werden und die Kaltluft kann entweichen.

Flaschenhalter

Bei der Ansammlung von Schmutz und Flüssigkeiten reinigen Sie diese sofort.

Ziehen Sie jährlich den Netzstecker und entfernen Sie die Regale zur Reinigung.

Teile die mit Wasser gereinigt werden können

Kühlschrank Gefrierraum

• Teilbare Glasböden
  • Glasböden
• Frischzonenfach
• Gemüsefach
• Türregale
• Flaschenregal
• Flaschenverschluss

• Gefrierfächer
• Eisfach

Hinweis:

- Verwenden Sie keine agressiven Reinigungsmittel wie z.B. Natriumbikarbonat, da diese die Kunststoffoberfl äche beschädigen können.

Reinigung des Bedienfelds

Reinigen Sie nicht das Bedienfeld des Kühlschranks mit auf fl üchtigen organischen Lösungsmitteln.

Reinigung des Gerätegehäuses

Reinigen Sie das Gehäuse des Gerätes mit einem in warmen Wasser getauchten weichen Tuch. Wenn Flecken nicht entfernt werden können, verwenden Sie neutrale Küchenreinigungsmittel und wischen Sie es mit einem in warmen Wasser getauchten sanften Tuch ab. Wischen Sie alle Wassertropfen mit einem trockenen Tuch ab.

Reinigungshinweise

Reinigen Sie kein Geräteteil mit den folgenden Stoffen:

• Alkalische oder schwach alkalische Reinigungsmittel Diese Stoffe können die Kunststoffteile porös und brüchig machen.
• Reibender Staub, Seifenpulver, Erdöl, heißes Wasser, Küchenreinigungsbürste, Säuerungsmittel, Benzin, Lösungsmittel, Alkohol, usw. Diese Stoffe können die lackierte Oberfläche und Kunststoffteile beschädigen.

Stellen Sie sicher, dass Ölfl ecken entfernt werden. Es kann die Kunststoffteile porös und brüchig machen.

Pflege- und Reinigungshinweise (Fortsetzung)

Wartungskontrolle

• Ist das Anschlusskabel beschädigt?
  • Wird der Netzstecker heiß?
• Ist der Netzstecker komplett in der Steckdose eingesteckt?
  Wenn das Netzkabel beschädigt ist, wenden Sie sich an ein autorisiertes Kundendienstzentrum. Ersetzen Sie es NICHT selbst!

Lange Nichtbenutzung

Wenn Sie beabsichtigen, den Kühlschrank längere Zeit nicht zu benutzen, trennen Sie ihn wie oben beschrieben vom Stromnetz, und reinigen Sie den Stecker wie oben erläutert. Lassen Sie die Türen 2 - 3 Tage lang geöffnet. Dadurch kann der Innenraum vollständig austrocknen, und Geruchs- und Schimmelbildung wird vorgebeugt. Schalten Sie den Kühlschrank hierfür nicht ab. Das kann die Lebensdauer des Kühlschrankes beeinträchtigen.

Kühlschrank

• Ein Abfl uss und eine Öffnung für Schmelzwasser befinden sich unter der inneren Kühlplatte.
  Der Abfl uss und die Öffnung dürfen nicht verstopft sein. Kontrollieren Sie sie regelmäßig und säubern Sie sie gegebenenfalls (z.B. mit einem Strohhalm).

Gefrierraum

- Frost oder Eis mit 3-5 mm Dicke erhöht den Energieverbrauch und sollte regelmäßig entfernt werden. Verwenden Sie keine scharfen Gegenstände, Lösungsmittel oder Sprays.

Vor dem Transport beachten

① Entfernen Sie jegliche Lebensmittel, Wasser und Eiswürfel aus dem Kühlschrank.
② Ziehen Sie den Netzstecker.
③ Ziehen Sie den Kühlschrank an sich.
④ Nehmen Sie das Wasser aus dem Verdunstungskessel beispielsweise mit einem Tuch auf.

(Unten hinten am Kühlschrank)

Beim Transport beachten

Das Gerät sollte von zwei oder mehr Personen getragen werden.
① Halten Sie die Füße und die Ecken fest. Siehe Abbildung.

Sichern Sie die Türen mit Klebeband.

Hinweis:

- Tragen Sie das Gerät nicht liegend oder durch Festhalten der Tür. Transportieren Sie den Kühlschrank stets in normaler aufrechter Position.

Fragen und Antworten

Wenn Sie das Gefühl haben, dass der Kühlschrank nicht ordnungsgemäß funktioniert, überprüfen Sie zuerst die folgenden Punkte. Falls die Störung bestehen bleibt, ziehen Sie den Netzstecker ab, und wenden Sie sich an Ihren Fachhändler oder autorisierten Servicehändler.

Allgemeines

Sie hören ungewöhnliche Geräusche vom Kühlschrank.	Ist der Kühlschrank auf stabilem und ebenen Boden installiert worden?Sind ausreichende Abstände um den Kühlschrank vorhanden?Vibrieren irgendwelche Gegenstände auf dem Kühlschrank?Die Erzeugung von Geräuschen beim Starten oder Stoppen des Kühlschrankbetriebs ist normal.
Sie hören ein Geräusch, nachdem sich der Kompressor abgeschaltet hat.	Dies ist normal und wird oft durch das zum Kompressor zurückfl ießende Kältemittel verursacht.
Sie hören ein Geräusch, nachdem Sie die Tür geöffnet oder geschlossen haben.	Dies ist normal und ist auf den Luftdruckunterschied zwischen der Innen- und Außenseite des Kühlschranks zurückzuführen.
Sie hören das Geräusch eines Luft-oder Wasserfl usses, nachdem Sie die Tür geöffnet haben.	Dies wird durch das in den internen Rohrleitungen fl ießende Kältemittel verursacht.
Der Kompressor ist ziemlich laut.	Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?In diesen Fällen arbeitet der Kompressor auf Hochtouren, weshalb es normal ist, dass er mehr Geräusche erzeugt.
Der Kompressor läuft über einen langen Zeitraum.	Wenn der Netzstecker zum ersten Mal angeschlossen worden ist, läuft der Kompressor länger als gewöhnlich, um den Innenraum des Kühlschranks abzukühlen, bis die eingestellten Temperaturen erreicht werden.Wurde der Super-Kühlmodus eingestellt?Sind die Türen oft geöffnet und geschlossen worden? Sind die Türen vollkommen geschlossen?Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?Wenn viele Lebensmittel gleichzeitig im Kühlgerät eingelagert werden, muss der Kompressor länger laufen.
Kondensation bildet sich an der Außenseite des Kühlschranks.	Kondensation kann sich bilden, wenn die Luftfeuchtigkeit im Raum hoch ist. Dies ist durchaus normal. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Die Außenseite des Kühlschranks fühlt sich heiß an.	Nach dem Einschalten des Kühlschranks wird das Gerät möglicherweise warm, bis der Innenraum ausreichend heruntergekühlt ist. Auch nach dem Herunterkühlen der Fächer kann sich der Kühlschrank erwärmen. Dies liegt am Betrieb der Wärmeleitung, mit der der Kühlschrank zur Vermeidung von Kondensation ausgestattet ist. Es handelt sich nicht um eine Fehlfunktion.
Birnenaustausch	Vor dem Auswechseln der Glühbirne, trennen Sie das Gerät von der Stromversorgung (ziehen Sie das Netzkabel aus der Steckdose).Stecken Sie einen Schraubenzieher in den Abdeckungsschlitz, heben ihn an und nehmen die Abdeckung ab.Ersetzen Sie die Birne durch eine gleichwertige neue Birne (gleiche Spannung und Energiezufuhr) und bringen Sie die Abdeckung wieder an ihrer Position an.Vergessen Sie nicht, dass die alte Birne nicht mit dem Haushaltsmüll entsorgt werden darf.Die Glühbirne ist ein Verbrauchsteil und wird nicht von der Garantie gedeckt!Die in diesem Gerät verwendeten Glühbirnen sind Spezialbirnen, die nur für Haushaltsgeräte gedacht sind.Sie sind nicht zur Raumbeleuchtung geeignet.

Fragen und Antworten (Fortsetzung)

Kühlraum und Gefrierraum

Der Kühlraum (und der Gefrierraum) funktioniert nicht.	Ist die Stromversorgung des Kühlschranks eingeschaltet?
Der Kühlraum (und der Gefrierraum) funktioniert nicht zufrieden stellend.	Ist die eingestellte Temperatur zu hoch?Ist der Kühlschrank direktem Sonnenlicht ausgesetzt oder in der Nähe eines Heizkörpers aufgestellt?Sind ausreichende Abstände um den Kühlschrank vorhanden?Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?Sind die Türen oft geöffnet und geschlossen worden?Sind die Türen vollkommen geschlossen?Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.Während der kalten Jahreszeit oder bei niedriger Raumtemperatur kann es den Anschein haben, dass der Kühlschrank nicht kühlt.Bei niedriger Zimmertemperatur könnte der Gefrierraum nicht richtig kühlen.
Es besteht ein Unterschied zwischen der eingestellten und der tatsächlichen Temperatur.	Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.
Lebensmittel im Kühlraum gefrieren.	Ist die eingestellte Temperatur für den Kühlraum zu niedrig? Oder ist der Super-Kühlmodus aktiviert?Befi nden sich die Lebensmittel im hinteren Bereich des Kühlraums?Der Bereich in der Nähe der Rückwand wird am kältesten, weshalb hier keine Lebensmittel eingelagert werden sollten, die leicht gefrieren.
Kondensation bildet sich im Kühlraum und in den Schubladen.	Kondensation kann sich bilden, wenn die Tür oft geöffnet und geschlossen wird oder nicht vollständig geschlossen worden ist, oder wenn die Luftfeuchtigkeit im Raum hoch ist. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Kondenswasser setzt sich an den Innenwänden des Kühlschranks ab (Innenfächer)	Kondenswasser entsteht bei erhöhten Temperaturen, wenn die Tür längere Zeit geöffnet war, wenn die Tür wiederholt geöffnet und geschlossen wird oder in ähnlichen Situationen. Da außerdem der Kondensator die hintere Oberfl äche der Innenfächer ist, kann darauf Frost entstehen, schmelzen und zu Kondenswasser werden. Dies ist jedoch keine Fehlfunktion.
Die Gefrierraumtür lässt sich schwer öffnen.	Es kann sein, dass sich die Tür manchmal schwer öffnen lässt, wenn sie gerade geschlossen wurde.Der Luftdruckunterschied zwischen dem Innenraum und der Außenseite des Gefrierraums kann manchmal dazu führen, dass sich die Gefrierraumtür nur schwer öffnen lässt. Warten Sie einen Augenblick, und versuchen Sie dann erneut, die Tür zu öffnen.
Es riecht unangenehm im Kühlschrank.	Sind stark riechende Lebensmittel vor der Einlagerung im Kühlraum versiegelt worden? Bewahren Sie die Lebensmittel in einen versiegelten Behälter auf.Gerüche können an den Oberfl ächen des Kühlschrank-Innenraums haften. Wischen Sie die Oberfl ächen mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht haben.

Technische Daten

Produktdatenblatt (EU Verordnung 1060/2010)
NAME DES LIEFERANTEN Panasonic
MODELLKENNUNG NR-BD28AB1-E
KATEGORIE 7 (Kühl-Gefriergerät)
ENERGIEEFFIZIENZKLASSE A++
JÄHRLICHER ENERGIEVERBRAUCH 230 kWh/Jahr	*1
NETTOKÜHLVOLUMEN 223 L
NETTOGEFRIERVOLUMEN 61 L
STERNEKENNZEICHNUNG DES GEFRIERFACHS Vier-Sterne
ANGABE „FROSTFREI“ FÜR DIE BETREFFENDEN FÄCHER	-
TEMPERATURANSTIEGSZEIT 15 Stunden
GEFRIERVERMÖGEN 5 kg/24 Stunden
KLIMAKLASSE SN-T	*2
LUFTSCHALLEMISSIONEN 40 dB
Weitere Informationen
GESAMTBRUTTOVOLUMEN 293 L
GESAMTNETTOVOLUMEN	284 L
AUSSENMASSE BREITE x TIEFE x HÖHE	540 mm x 545 mm x 1775 mm
NETTOGEWICHT	59 kg
NENNSPANNUNG	220 V - 230 V
NENNFREQUENZ	50 Hz
KÜHLMITTEL/LADUNG	R600a/80 g
GEBLÄSEMITTEL	Cyclo-Pentan
EINBAUGERÄT	JA

Hinweise:

Der Energieverbrauch pro Jahr basiert auf den Standardtestergebnissen für 24 Stunden gemäß EN153. Der tatsächliche Energieverbrauch weicht je nach Verwendung und Standort des Geräts ab. Der Energieverbrauch bei Verwendung unterscheidet sich je nach Aufstellungsort des Geräts, Temperatureinstellung der einzelnen Bereiche, Umgebungstemperatur und Luftfeuchtigkeit, Häufigkeit des Öffnens/Schließens der Türen, Volumen und Temperatur der Lebensmittel und Verwendungsweise des Geräts.

^*2 Zulässige Umgebungstemperatur: 10 °C bis 43 °C

Panasonic Corporation

Website : http://www.panasonic.com
