PW7015L - Externe Batterie DELL - Kostenlose Bedienungsanleitung

Produkttyp	Externe Batterie (Power Companion)
Modell	PW7015L
Marke	Dell
Zellenanzahl	6 Zellen
Leistung	65 W
Ausgangsspannung (Notebook)	19,5 V, 4,62 A
USB-Ausgang	5 V, bis 2,1 A
Abmessungen (L x B x H)	162 x 78 x 21,5 mm
Gewicht	417 g
Kabellänge	655 mm
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Relative Luftfeuchtigkeit	Bis 90 %, nicht kondensierend
Ladezeit (vollständig)	Ca. 3 Stunden
Anzeige	5 Akkustatus-LEDs (weiß/orange)
Unterstützte Netzteile	Bestimmte Dell-Netzteile mit PSID
Anschlüsse	1x Eingang (7,4 mm Hohlbuchse + 4,5 mm Hohlbuchse), 1x Ausgang (Dell-Spezialbuchse), 2x USB (BC 1.2)
Lieferumfang	1x Power Companion, 1x Stromversorgungskabel für Notebook, 1x Ferritkern, 1x Dokumentation
Kompatibilität	Dell-Notebooks und Mobilgeräte (USB-Ladung)
Zertifizierungen	FCC Klasse B, CE, GS, CB, PSE, VCCI, RCM, KC u. a.

Häufig gestellte Fragen - PW7015L DELL

Wie lade ich den Dell Power Companion PW7015L auf?

Verbinden Sie den kleinen Stecker Ihres Dell-Notebook-Netzteils mit dem Stromversorgungseingang des Power Companion und stecken Sie das Netzteil in eine Steckdose. Die Akkustatus-LEDs leuchten weiß während des Ladevorgangs. Nach ca. 3 Stunden ist der Akku vollständig geladen.

Kann ich den Power Companion während des Ladens verwenden?

Ja, Sie können Ihre Geräte bereits über den Power Companion aufladen, während der Power Companion selbst geladen wird. Es besteht keine Einschränkung.

Wie lade ich ein Notebook mit dem Power Companion?

Schließen Sie einen Stecker des mitgelieferten Ladekabels an den Ladeausgang des Power Companion an und verbinden Sie den anderen Stecker mit dem Netzteilanschluss Ihres Notebooks. Drücken Sie dann die Ein-/Austaste.

Wie lade ich ein Mobilgerät (Smartphone/Tablet) auf?

Verbinden Sie Ihr Mobilgerät über ein USB-Kabel mit einem der beiden USB-Ports des Power Companion. Sie können bis zu zwei Mobilgeräte gleichzeitig laden. Der USB-Ausgang liefert bis zu 5 V / 2,1 A.

Was bedeuten die verschiedenen LED-Anzeigen?

Die fünf LEDs zeigen den Ladezustand an: Alle LEDs aus = 100%, 5 LEDs weiß = 81-99%, 4 LEDs weiß = 61-80%, 3 LEDs weiß = 41-60%, 2 LEDs weiß = 21-40%, 1 LED weiß = 11-20%, 1 LED blinkt orange = 1-10% (fast leer). Bei Ladefehlern leuchten die LEDs orange.

Wie prüfe ich den Akkuzustand (Kapazität) des Power Companion?

Halten Sie die Ein-/Austaste 5 Sekunden lang gedrückt. Die LEDs zeigen dann den Akkuzustand in Prozent an: 5. LED leuchtet = 81-100%, 4.+5. LED = 61-80%, 3.-5. LED = 41-60%, 2.-5. LED = 21-40%, alle 5 LEDs = 1-20%.

Was tun, wenn die Akkustatus-LED orange blinkt?

Ein oranges Blinken der ersten LED bedeutet, dass der Akku fast leer ist (1-10%). Wenn beim Laden die LEDs orange leuchten, liegt ein Ladefehler vor – überprüfen Sie, ob Sie das richtige Dell-Netzteil verwenden.

Muss ich den Ferritkern anbringen?

Ja, zur Verminderung elektromagnetischer Störungen bringen Sie den mitgelieferten Ferritkern am Stromversorgungskabel zwischen Power Companion und Notebook an. Klappen Sie den Kern auf, klemmen Sie ihn um das Kabel und schließen Sie ihn, bis die Riegel einrasten.

Welche Netzteile sind mit dem PW7015L kompatibel?

Der Power Companion unterstützt nur bestimmte Dell-Netzteile mit dem internen PSID-Protokoll. Verwenden Sie ausschließlich das Original-Netzteil Ihres Dell-Computers. Bei Verwendung eines falschen Netzteils zeigt die LED einen Fehler an (orange Dauerlicht).

Was soll ich tun, wenn der Power Companion überhitzt?

Trennen Sie sofort das Ladekabel und nehmen Sie den Power Companion aus der Tasche. Lassen Sie ihn an der Luft abkühlen. Bei anhaltender Überhitzung wenden Sie sich an den Dell-Support. Die LEDs signalisieren eine Überhitzung durch gleichzeitiges Blinken der 1. (orange) und 2. LED (weiß).

BEDIENUNGSANLEITUNG PW7015L DELL

Hinweise, Achtungs- und Warnhinweise

HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Power Companion erleichtern.
△ ACHTUNG: ACHTUNG weist auf mögliche Hardwarebeschädigungen oder Datenverluste bei Nichtbeachtung der Bedienungshinweise hin.
⚠️ WARNUNG: Eine WARNUNG signalisiert die Gefahr von Sachschäden und Verletzungen bis zur Todesfolge.

Einschränkungen und Haftungsausschluss

Die in diesem Dokument enthaltenen Informationen einschließlich sämtlichen Bedienungs-, Warn- und Vorsichtshinweisen sowie Angaben zu Zulassungen und Zertifizierungen werden vom Lieferanten zur Verfügung gestellt, nicht unabhängig durch Dell überprüft oder getestet. Dell haftet nicht für Schäden, die durch Beachtung oder Nichtbeachtung dieser Anleitung entstehen.

Sämtliche Aussagen hinsichtlich Eigenschaften, Fähigkeiten, Geschwindigkeiten sowie Eignungen des in diesem Dokument behandelten Gegenstandes werden vom Lieferanten, nicht von Dell getroffen. Dell lehnt insbesondere Kenntnis hinsichtlich Exaktheit, Vollständigkeit und Glaubhaftigkeit sämtlicher solcher Aussagen ab. Sämtliche auf solche Aussagen bezogenen Fragen und Anmerkungen sowie Forderungen sollten an den Lieferanten gerichtet werden.

Exportbestimmungen

Der Kunde bestätigt, dass diese Produkte, welche Technologie und Software enthalten können, den Zoll- und Ausfuhrbeschränkungsgesetzen und -regulierungen der USA sowie Zoll- und Ausfuhrbeschränkungsgesetzen und -regulierungen der Länder unterliegen, in denen die Produkte hergestellt und/oder erworben werden. Der Kunde bestätigt, sich an solche Gesetze und Regulierungen zu halten. Darüber hinaus dürfen die Produkte gemäß Gesetzen der USA nicht an gesperrte Endanwender oder gesperrte Länder verkauft, verleast oder auf andere Weise übertragen werden. Zusätzlich dürfen die Produkte nicht an Endanwender verkauft, verleast, auf andere Weise übertragen sowie nicht von Endanwendern genutzt werden, die an Aktivitäten zur Herstellung von Massenvernichtungswaffen beteiligt sind. Dazu zählen auch Aktivitäten hinsichtlich des „Dell – Critical Handling – Confidential 3“-Designs, Entwicklung, Produktion oder Einsatz von Nuklearwaffen, -materialien oder -einrichtungen, Raketen sowie die Unterstützung von Raketenprojekten und/oder Aktivitäten zur Herstellung oder zum Einsatz von chemischen oder biologischen Waffen.

Copyright © 2014 Dell Inc. Sämtliche Rechte vorbehalten. Dieses Produkt wird durch US- und internationale Urheber- und geistige Eigentumsrechte geschützt.

Dell™ und das Dell-Logo sind Marken der Dell Inc. in den USA und/oder anderen Gerichtsbarkeiten. Sämtliche sonstigen hierin erwähnten Marken und Namen können Marken der jeweiligen Unternehmen sein.

Inhalt

Ihr Power Companion .... 5

Produktmerkmale. 5

Lieferumfang 6

Komponenten und Bedienelemente....7

Power Companion 7

Power Companion laden 8

Geräte aufladen 9

Notebook aufladen 9

Mobilgeräte aufladen 10

Akku prüfen.... 11

Akkuladezustand prüfen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Akkuzustand prüfen 12

Fehlerstatus 12

Ferritkern anbringen....13

Problemlösung....14

Allgemeine Schwierigkeiten 14

Technische Daten 15

Allgemein. 15

Physische Eigenschaften 15

Schnittstellen/Ports 15

Umgebungsbedingungen 15

Gesetzlich relevante Informationen ..... 16

Garantie 16

Eingeschränkte Garantie und Rückgabebedingungen ..... 16

Für Kunden aus den USA: 16

Für Kunden in Europa, Afrika und dem Nahen Osten: ..... 16

Für Kunden außerhalb der USA: 16

Regulierungsangaben 17

Hinweise zu Vorschriften .....17

Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Ihr Power Companion

Produktmerkmale

Zu den Merkmalen des Dell Power Companion PW7015M/PW7015L zählen:

Portabilität

Mit dem Power Companion laden Sie Ihr Dell-Notebook oder Mobilgeräte ganz einfach unterwegs.

Kompatibilität

Unterstützt das Dell-interne PSID-Protokoll (Power Supply Identifier) und bestimmte Dell-Netzteile.

Konformität

Geeignet für Geräte gemäß USB-Akkuladungsspezifikation Revision 1.2 (BC 1.2).

Kompakte Ausführung

Klein und unaufdringlich, ideal zum Mitnehmen in Taschen oder Beuteln.

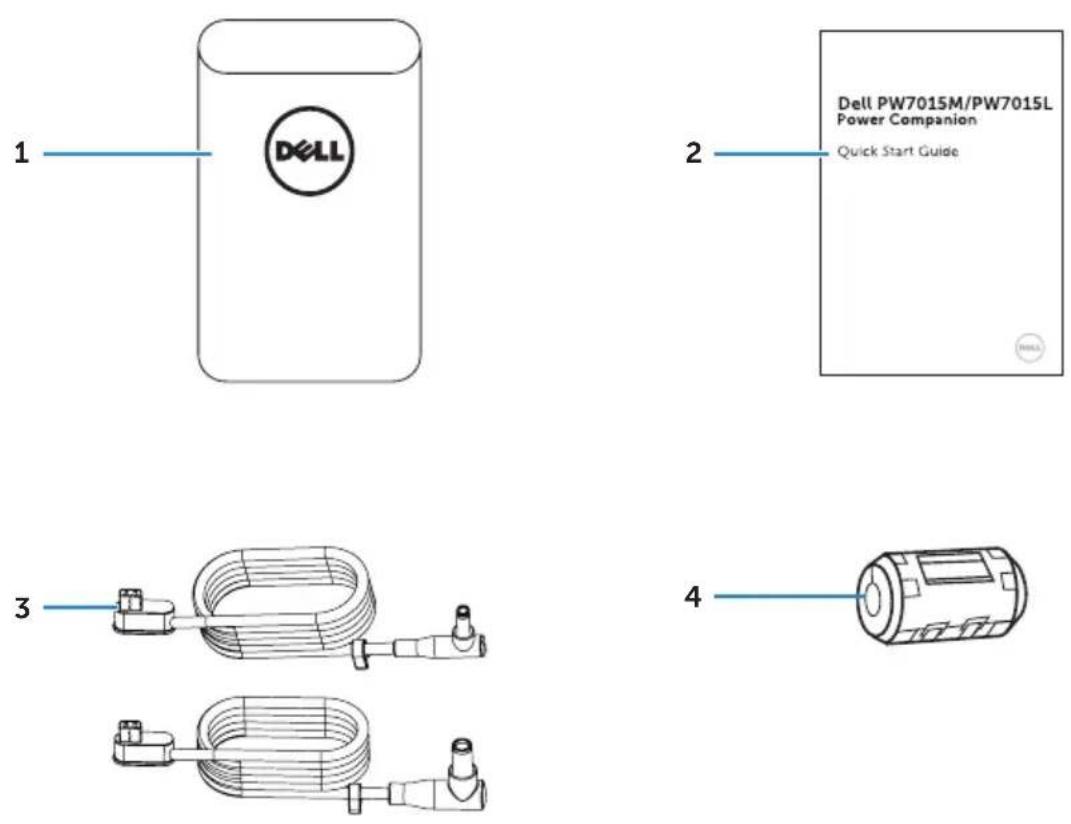

Lieferumfang

Der Power-Companion-Lieferumfang besteht aus folgenden Artikeln:

1 Power Companion 3 Stromversorgungskabel für Notebook

2 Dokumente 4 Ferritkern

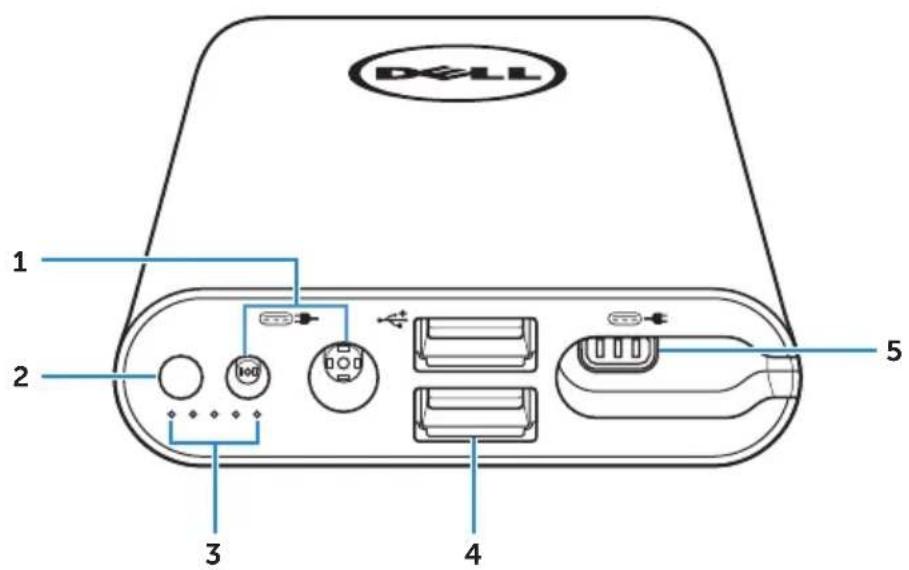

Komponenten und Bedienelemente

Power Companion

1 Stromversorgungseingang (vom Notebook-Adapter)

4 USB-Ports (2)

2 Ein-/Austaste / Akkustatustaste

5 Ladeausgang (zum Notebook)

3 Akkustatus-LEDs (5)

⚠️ WARNING: Damit es nicht zu Verletzungen und Beschädigungen Ihres Gerätes kommt, verwenden Sie ausschließlich das Netzteil Ihres Dell-Computers.

Laden Sie den Power Companion vor dem ersten Einsatz mit dem Netzteil Ihres Dell-Computers auf.

HINWEIS: Nach etwa 3 Stunden ist der Power Companion komplett geladen.
HINWEIS: Sie können Ihre Geräte bereits über den Power Companion aufladen, während der Power Companion geladen wird.
HINWEIS: Der Power Companion wird ohne Netzteil geliefert.

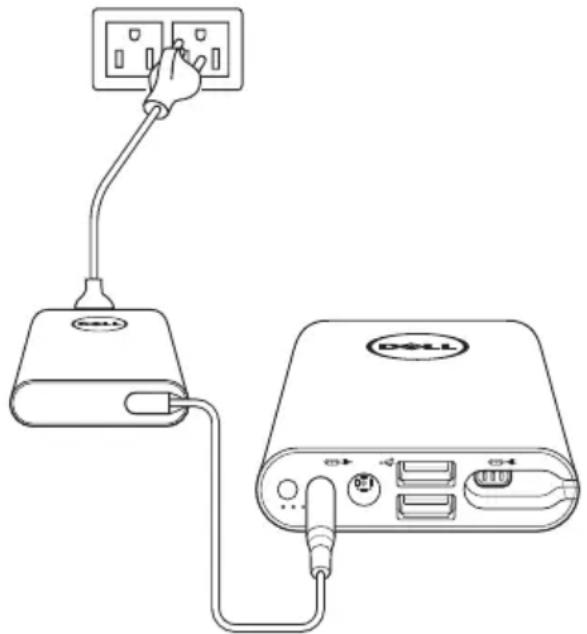

1. Schließen Sie den kleinen Stecker am Netzteil Ihres Dell-Computers an den Netzteilanschluss des Power Companion an.

2. Verbinden Sie das Netzteil Ihres Dell-Computers mit einer Steckdose.

3. Die Akkustatusanzeige leuchtet weiß, signalisiert damit, dass der Akku geladen wird. Mehr dazu erfahren Sie in Abschnitt "Akkuladezustand prüfen".

4. Die Akkustatusanzeige erlischt, wenn der Akku komplett geladen ist oder das Netzteil getrennt wird.

HINWEIS: Falls die Akkustatusanzeige beim Aufladen orange leuchten sollte, ist ein Ladefehler aufgetreten. Vergewissern Sie sich, das richtige Netzteil zu verwenden.
HINWEIS: Weitere Informationen zur Akkustatusanzeige finden Sie unter "Akkuladezustand prüfen" auf Seite 11.

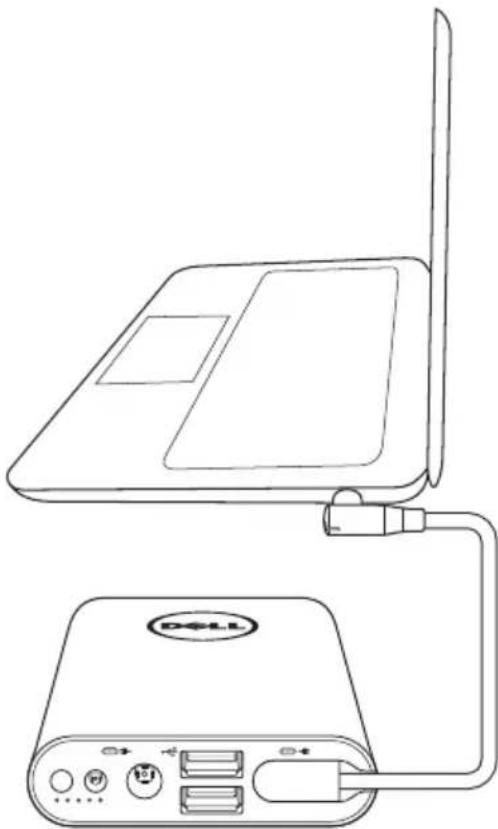

Notebook aufladen

1. Schließen Sie einen Stecker des Ladekabels an den Ladeausgang des Power Companion an.
2. Verbinden Sie den Stecker am anderen Ende des Ladekabels mit dem Netzteilanschluss Ihres Notebooks.
3. Drücken Sie die Ein-/Austaste zum Aufladen Ihres Notebooks.

HINWEIS: Bei niedrigem Akkustand Ihres Power Companion blinkt die Akkustatusanzeige orange.

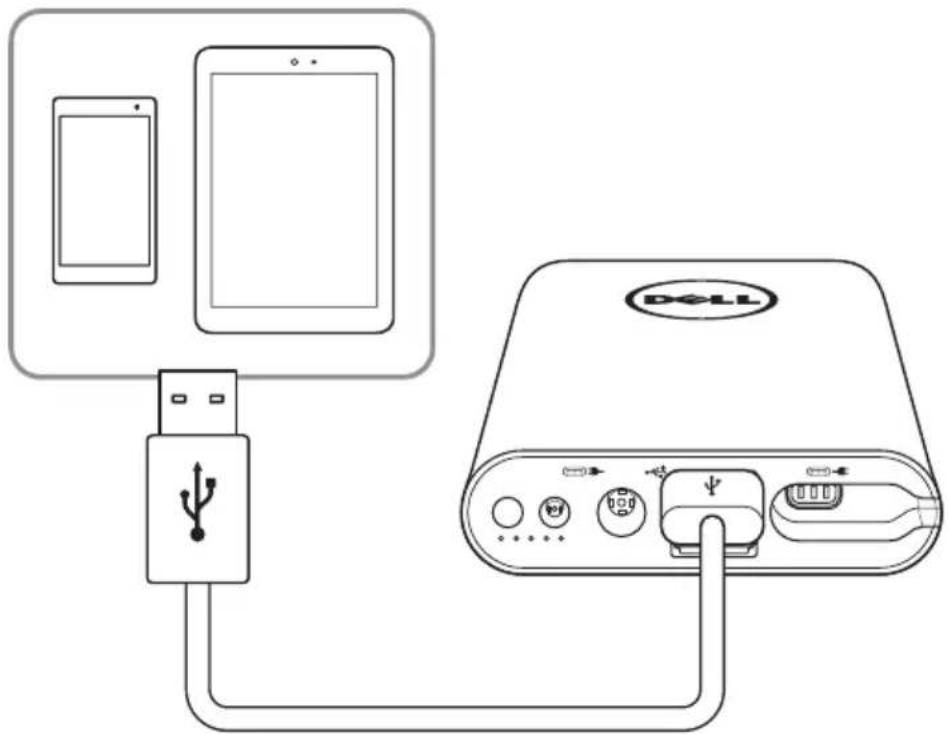

Mobilgeräte aufladen

Mit dem Power Companion können Sie bis zu zwei Mobilgeräte gleichzeitig laden.

1. Schließen Sie den großen Stecker am USB-Kabel an den USB-Port des Power Companion an.

2. Verbinden Sie den kleinen Stecker am anderen Ende des USB-Kabels mit dem Ladeanschluss Ihres Mobilgerätes.

HINWEIS: Der Power Companion wird ohne USB-Kabel geliefert.

HINWEIS: Bei niedrigem Akkustand Ihres Power Companion blinkt die Akkustatusanzeige orange.

Akku prüfen

Akkuladezustand prüfen

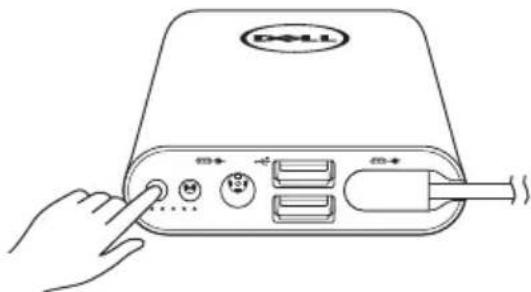

Mit einem Druck auf die Ein-/Austaste können Sie den Akkuladezustand überprüfen. Die Akkustatusanzeige leuchtet auf, zeigt den Akkuladezustand des Power Companion.

HINWEIS: Die Akkustatusanzeige erlischt 5 Sekunden nach dem Loslassen der Ein-/Austaste.

Akkuladezustand

Akkustatusanzeige LED-Farbe und -verhalten

Alle 5 LEDs bleiben abgeschaltet Aus 100 %
Alle 5 LEDs leuchten	Weißes Leuchten 81% – 99%
LEDs 1 – 4 leuchten	Weißes Leuchten 61% – 80%
LEDs 1 – 3 leuchten	Weißes Leuchten 41% – 60%
LEDs 1 und 2 leuchten Weißes Leuchten 21% – 40%
1. LED leuchtet	Weißes Leuchten 11% – 20%
1. LED blinkt	Oranges Blinken 1 – 10% (Akku fast entladen)

HINWEIS: Bei komplett geladenem Akku bleiben alle fünf LEDs abgeschaltet.

Akkuzustand prüfen

Der Akkuzustand gibt den allgemeinen Zustand des Akkus wieder, zeigt an, wie viel Kapazität der Akku noch zur Verfügung stellen kann und wann der Power Companion ausgetauscht werden muss.

HINWEIS: Der Akkuzustand wird in Prozent angegeben.

Bei der Auslieferung ab Werk beträgt der Akkuzustand 100 %; die Kapazität des Akkus lässt im Laufe der Zeit allmählich nach.

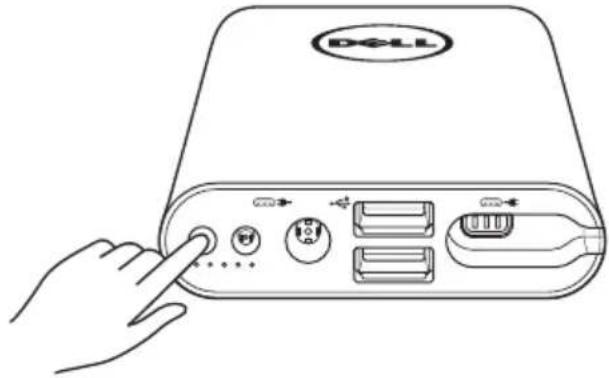

Halten Sie die Ein-/Austaste 5 Sekunden lang gedrückt – der Power Companion schaltet sich ein und zeigt den Akkuzustand an.

Akkustatusanzeige Akkustatus

5. LED leuchtet	81% – 100%
4. und 5. LED leuchten	61% – 80%
3. – 5. LED leuchten	41% – 60%
2. – 5. LED leuchten	21% – 40%
Alle 5 LEDs leuchten	1% – 20%

Fehlerstatus

Die folgende Tabelle zeigt mögliche Fehler.

Ereignis Akkustatusanzeige – LED-Farbe und -verhalten		Status
Alle Modi 1.	LED (orange) und 2. LED (weiß) blinken im Sekundentakt	Überhitzung
PSID-Fehler oder Daisy-Chain	Oranges Leuchten Fehler durch	falsches Netzteil.

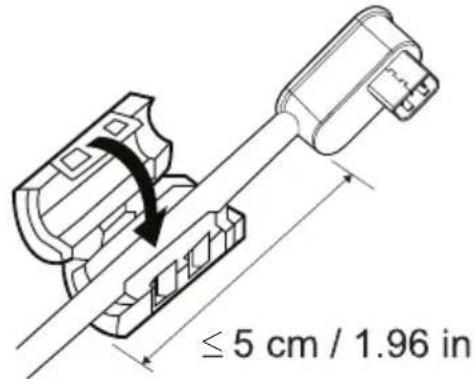

Ferritkern anbringen

Zum Vermindern elektromagnetischer Störungen bringen Sie den mitgelieferten Ferritkern am mit Ihrem Notebook verbundenen Stromversorgungskabel an.

1. Klappen Sie den Ferritkern auf.

2. Klemmen Sie den Kern wie in der Abbildung gezeigt an das Stromversorgungskabel.

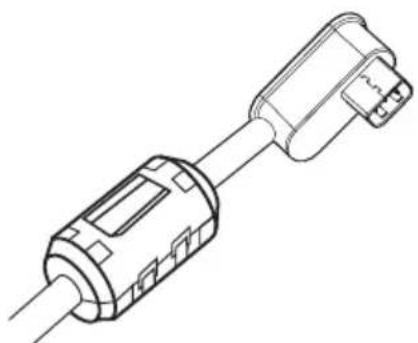

1. Klappen Sie den Ferritkern zu, achten Sie darauf, dass die kleinen Riegel einrasten.

PW7015M: Bringen Sie den Ferritkern am Ausgang-Stromversorgungskabel Ihres Power Companion an, wenn Sie ein 90-W-Netzteil verwenden.

PW7015L: Bringen Sie beim Einsatz sämtlicher Netzteile den Ferritkern am Ausgang-Stromversorgungskabel Ihres Power Companion an.

Allgemeine Schwierigkeiten

Die folgende Tabelle informiert Sie über mögliche Schwierigkeiten und deren Behebung.

Allgemeine Schwierigkeiten Lösungsvorschläge

Der Power Companion wird beim Transport in einer Tasche ungewöhnlich heiß.	Trennen Sie sofort das Ladekabel.Nehmen Sie den Power Companion sofort aus der Tasche. Lassen Sie das Gerät anschließend abkühlen.
Der Akku des Power Companion wird ungewöhnlich schnell leer.	Wenn Sie Mobilgeräte aufladen, schließen Sie nicht genutzte Applikationen;alternativ versetzen Sie das Gerät in den Flugzeugmodus.
Die Akkustatusanzeige leuchtet nicht auf.	Prüfen Sie, ob der Akku des Power Companion leer ist. Laden Sie den Power Companion nach.Falls sich ein Problem nicht lösen lassen sollte, wenden Sie sich bitte an Dell oder Ihren Händler.

Technische Daten

Allgemein

Modellnummer PW7015M (4 Zellen, 45 W) / PW7015L (6 Zellen, 65 W)

Unterstützte Netzteile Bestimmte Dell-Netzteile

Ausgang PW7015M: 19,5 V, 2,3 A

PW7015L: 19,5 V, 4,62 A

USB-Ausgang 5 V, bis 2,1 A

LED 5 Akkustatus-LEDs

Physische Eigenschaften

Gewicht PW7015M: 293 g
	PW7015L: 417 g
Abmessungen (L x B x H)	PW7015M: 121,5 x 78 x 21,5 mm
	PW7015L: 162 x 78 x 21,5 mm
Kabellänge 655 mm

Schnittstellen/Ports

Eingang Eine 7,4-mm-Hohlbuchse

Eine 4,5-mm-Hohlbuchse

Ausgang Eine Dell-Spezialbuchse

Zwei USB-Ports (zum Laden, 1.2-konform)

Umgebungsbedingungen

Temperatur Betrieb: 0 – 40 °CLagerung: -20 bis 60 °C

Feuchtigkeit Bis 90 % relative Luftfeuchte,nicht kondensierend

Gesetzlich relevante Informationen

Garantie

Eingeschränkte Garantie und Rückgabebedingungen

Produkte der Dell-Marke genießen eine einjährige, eingeschränkte Hardwaregarantie.

Für Kunden aus den USA:

Kauf und Einsatz dieses Produktes unterliegen der Dell- Endbenutzervereinbarung, die Sie hier finden: http://www.dell.com/terms Dieses Dokument enthält eine bindende Schlichtungsklausel.

Für Kunden in Europa, Afrika und dem Nahen Osten:

Kauf und Einsatz von Produkten der Dell-Marke unterliegen national gültigen Verbraucherrechten, zwischen Ihnen und Händlern geschlossenen Vereinbarungen (die für den Händler und Sie gelten) sowie den Dell-Endanwendervereinbarungen.

Dell kann eine zusätzliche Hardwaregarantie gewähren – die vollständige Dell-Endanwendervereinbarung finden Sie so: Rufen Sie http://www.dell.com auf, wählen Sie Ihr Land aus der Auflistung am Fuß der Startseite. Klicken Sie anschließend zum Einsehen der Endanwenderbedingungen auf „Bedingungen und Konditionen“, zum Einsehen der Garantiebedingungen auf den „Support“-Link.

Für Kunden außerhalb der USA:

Kauf und Einsatz von Produkten der Dell-Marke unterliegen national gültigen Verbraucherrechten, zwischen Ihnen und Händlern geschlossenen Vereinbarungen (die für den Händler und Sie gelten) sowie den Dell-Garantiebedingungen. Dell kann eine zusätzliche Hardwaregarantie gewähren – die vollständigen Dell-Garantiebedingungen finden Sie so: Rufen Sie http://www.dell.com auf, wählen Sie Ihr Land aus der Auflistung am Fuß der Startseite. Klicken Sie anschließend zum Einsehen der Garantiebedingungen auf „Bedingungen und Konditionen“ oder den „Support“-Link.

Dell-„Power Companion“-Model: PW7015M/PW7015L

Bestimmungsmodell: PW7015M/PW7015L

Hinweise zu Vorschriften

Warnung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für Konformität verantwortlichen Stelle zugelassen sind, können die Berechtigung des Anwenders zum Betrieb des Gerätes erlöschen lassen.

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und strahlt Hochfrequenzenergie ab und kann – falls nicht in Übereinstimmung mit den Bedienungsanweisungen installiert und verwendet – Störungen der Funkkommunikation verursachen.

Allerdings ist nicht gewährleistet, dass es in bestimmten Installationen nicht zu Störungen kommt.

Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
  • Vergrößern des Abstands zwischen Gerät und Empfänger.
• Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis.
• Hinzuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers.

Zur Konformität mit FCC-Grenzwerten der Klasse B muss dieses Gerät mit geschirmten Kabeln genutzt werden.

Zulassungen

USA und Kanada (CUL), USA (FCC), USA-Kalifornien (BC), Deutschland (GS-Zeichen), EU/EFTA (CE), Japan (PSE und VCCI), Weltweit (CB), Thailand (TISI), Russland (EAC), Australien (RCM), Südafrika, Korea (KC), Saudi-Arabien (SASO), Kenia (PVOC), Ukraine, Serbien, Usbekistan, Taiwan (BSMI).
