Produkttyp	Klimaanlage (Split-System)
Modell (Außengerät)	CU-RE18NKX
Modell (Innengerät)	CS-RE18NKX
Marke	Panasonic
Betriebsarten	Kühlen, Heizen, Entfeuchten, Automatik, Nur-Lüfter
Temperatureinstellbereich (Kühlen)	16 °C – 32 °C
Temperatureinstellbereich (Heizen)	16 °C – 30 °C
Ventilatorstufen	5 Stufen + Automatik
Luftstromrichtung	Horizontal (AIR SWING) und vertikal einstellbar
Timer	Ein- und Ausschalttimer (24-Stunden)
Fernbedienung	Infrarot, Reichweite bis 8 m

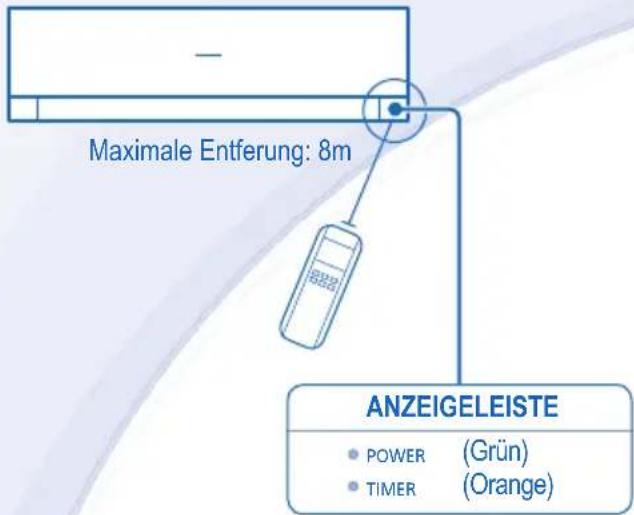

Anzeigen am Innengerät	POWER (grün), TIMER (orange)
Filter	Antibakterieller Luftfilter (Ersatzteil CZ-SA22P) und Grobstaubfilter
Reinigung	Frontabdeckung abnehmbar, Filter waschbar (max. 40 °C, kein Benzin oder Verdünner)
Sicherheit	Kindersicherung (Fernbedienung), Erdung erforderlich, FI-Schutzschalter empfohlen
Betriebstemperatur Außengerät (Kühlen)	5 °C – 43 °C
Betriebstemperatur Außengerät (Heizen)	-5 °C – 24 °C
Kältemittel	R32
Stromversorgung	230 V / 50 Hz
Auto-Off/On-Taste	Am Innengerät für Notbetrieb ohne Fernbedienung

Häufig gestellte Fragen - CU-RE18NKX PANASONIC

Wie kann ich die Betriebsart ändern?

Drücken Sie die MODE-Taste auf der Fernbedienung, um zwischen AUTO, HEAT (Heizen), COOL (Kühlen) und DRY (Entfeuchten) zu wechseln. Die gewählte Betriebsart wird auf dem Display angezeigt.

Wie stelle ich die Temperatur ein?

Verwenden Sie die TEMP-Tasten (▲/▼) auf der Fernbedienung. Der einstellbare Bereich liegt zwischen 16 °C und 30 °C. Für optimale Energieeffizienz wird beim Heizen 20-24 °C und beim Kühlen 26-28 °C empfohlen.

Was bedeuten die Anzeigen am Innengerät?

Die POWER-Anzeige (grün) leuchtet bei eingeschaltetem Gerät. Die TIMER-Anzeige (orange) leuchtet, wenn ein Timer aktiviert ist. Im Heizbetrieb oder bei Timer-Vorbereitung kann die POWER-Anzeige blinken.

Wie reinige ich die Filter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Frontabdeckung, nehmen Sie die Filter heraus und waschen Sie sie mit lauwarmem Wasser (max. 40 °C) und milder Seife. Lassen Sie sie im Schatten trocknen, bevor Sie sie wieder einsetzen. Der antibakterielle Filter sollte etwa alle 10 Jahre ersetzt werden (Ersatzteil: CZ-SA22P).

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien (Polarität und Ladung). Entfernen Sie eventuelle Hindernisse zwischen Fernbedienung und Innengerät (max. 8 m Entfernung). Bei Störungen durch Leuchtstoffröhren wenden Sie sich an Ihren Fachhändler. Zur Notbedienung verwenden Sie die Auto OFF/ON-Taste am Innengerät.

Warum blinkt die POWER-Anzeige?

Ein Blinken der POWER-Anzeige kann folgende Ursachen haben: Das Gerät bereitet sich auf den Betrieb vor (z.B. nach Timer-Einstellung), der Abtaubetrieb im Heizmodus ist aktiv, oder es liegt eine Störung vor. Bei längerem Blinken und gleichzeitigem Blinken der TIMER-Anzeige liegt ein Fehlercode vor (siehe Störungssuche in der Anleitung).

Wie verwende ich den Timer?

Drücken Sie die TIMER-Taste (ON oder OFF), stellen Sie die gewünschte Uhrzeit mit den Pfeiltasten ein und bestätigen Sie mit SET. Der Timer wird täglich wiederholt. Zum Löschen drücken Sie die entsprechende Timer-Taste und dann CANCEL. Der Einschalttimer kann bis zu 35 Minuten vor der eingestellten Zeit starten, um die gewünschte Temperatur zu erreichen.

Was ist der empfohlene Temperaturbereich?

Aus Energiespargründen empfiehlt Panasonic folgende Temperaturen: Heizbetrieb: 20-24 °C, Kühlbetrieb: 26-28 °C. Im Entfeuchtungsbetrieb wird 1-2 °C unter der Raumtemperatur eingestellt.

Kann ich das Gerät ohne Fernbedienung bedienen?

Ja, am Innengerät befindet sich die Auto OFF/ON-Taste. Drücken Sie sie einmal für Automatikbetrieb. Halten Sie sie gedrückt (Piepton) für Kühlbetrieb, nochmaliges Halten für Heizbetrieb (zwei Pieptöne). Zum Ausschalten erneut drücken.

Was bedeuten Fehlercodes?

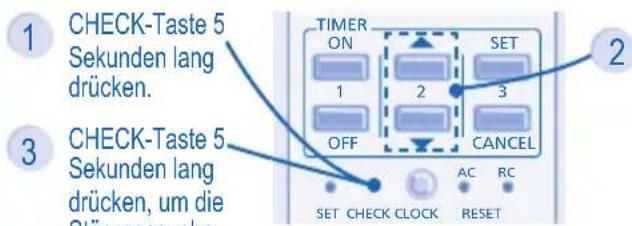

Wenn die TIMER-Anzeige blinkt, liegt ein Fehler vor. Halten Sie die CHECK-Taste auf der Fernbedienung 5 Sekunden gedrückt, dann drücken Sie die Pfeiltasten, bis ein Piepton ertönt. Der Fehlercode wird angezeigt. Notieren Sie ihn und wenden Sie sich an Ihren Fachhändler. Beim Wiedereinschalten können vier Pieptöne auf einen eingeschränkten Betrieb hinweisen.

BEDIENUNGSANLEITUNG CU-RE18NKX PANASONIC

CS-RE18NKE CU-RE18NKE

CS-RE24NKE CU-RE24NKE

CS-RE18NKX CU-RE18NKX

CS-RE24NKX CU-RE24NKX

DEUTSCH 2\~7

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

NEDERLANDS 8 \~ 13

Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts

INHALT

SICHERHEITSHINWEISE

2\~3

FERNBEDIENUNG

4\~5

INFORMATIONEN

5

INNENGERÄT

6

STÖRUNGSSUCHE

7

KURZANLEITUNG

RÜCKSEITE

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BETRIEBSBEREICHE

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen

Innengerät

Temperatur (°C)		Innen
		*TK *FK
KÜHLEN	Max. 32 23
	Min. 16 11
HEIZEN	Max. 30 -
	Min. 16 -

Außengerät

Temperatur (°C)		Außen Außen
		CU-RE18NKE, CU-RE18NKX		CU-RE24NKE CU-RE24NKX
		*TK *FK	*KT *FK
KÜHLEN	Max. 43	26	26
	Min. 5	4	16	11
HEIZEN	Max. 24	18	24	18
	Min. -5	-6	-6	-5

HINWEIS: • Dieses Modell ist nicht dafür geeignet, bei Außentemperaturen unter -5°C im Dauerbetrieb rund um die Uhr zu heizen. Bei einer Außentemperatur unter -5°C kann das Außengerät unter Umständen einfrieren und aus Schutzgründen abgeschaltet werden.

* TK: Trockenkugeltemperatur

* FK: Feuchtkugeltemperatur

SICHERHEITSHINWEISE

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

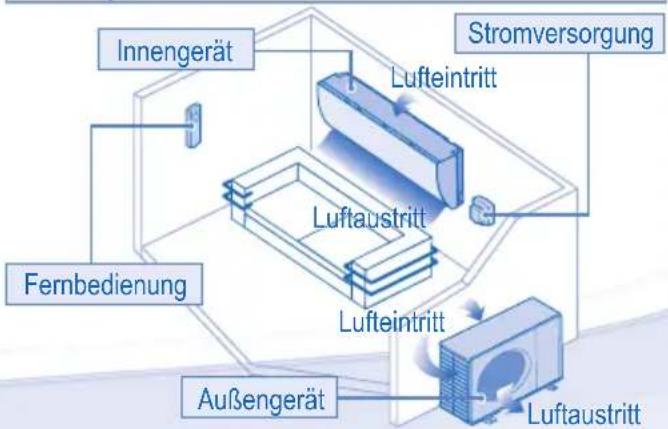

INNEN- UND AUSSENGERÄT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entfl ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Halten Sie sich nicht zu lange im kalten Luftstrom auf.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

FERNBEDIENUNG

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

STROMVERSORGUNG

Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

VORSICHT
STROMVERSORGUNG
	Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.Das Netzkabel darf nicht geknickt werden.Das Klimagerät darf nicht durch Einstecken oder Herausziehen des eventuell vorhandenen Steckers ein- bzw. ausgeschaltet werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.
	Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.
	Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:Stecken Sie den eventuell vorhandenen Netzstecker richtig in die Steckdose.Staub auf dem eventuell vorhandenen Stecker sollte regelmäßig mit einem trockenen Tuch weggewischt werden.
	Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen.(Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen)Beispiele für Funktionsstörungen bzw. FehlfunktionenDer Fehlerstrom-Schutzschalter löst häufig g aus.Es riecht verbrannt.Ungewöhnliche Geräusche oder Vibrationen.Wasser tropft aus dem Innengerät.Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.Die Ventilatordrehzahl wird nicht geregelt.Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird.Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.
	Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.
	Um Stromschläge zu vermeiden, schalten Sie das Gerät aus und unterbrechen Sie die Stromversorgung, wenn:das Gerät gereinigt oder gewartet werden soll,das Gerät längere Zeit nicht verwendet werden soll,ein starkes Gewitter herrscht.

ACHTUNG
INNEN- UND AUSSENGERÄT
	Um Beschädigungen oder eine Korrosion des Geräts zu vermeiden, reinigen Sie das Innengerät nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver.
	Verwenden Sie das Gerät nicht zum Kühlen von Präzisionsgeräten, Nahrung, Tieren, Pfl anzen, Kunstwerken oder ähnlichen Objekten, da diese sonst in Mitleidenschaft gezogen werden könnten.
	Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.
	Um Unterkühlungen zu vermeiden, sollten Haustiere oder Pfl anzen nicht direkt dem Luftstrom ausgesetzt werden.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.
	Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.
	Um Beschädigungen des Geräts zu vermeiden, sollte es nicht in fett- und rauchhaltigen Bereichen montiert werden.
	Um Verletzungen zu vermeiden, darf das Gerät nicht zu Reinigungszwecken auseinandergebaut werden.
	Steigen Sie nicht auf eine instabile Unterlage, wenn Sie das Gerät reinigen, sonst besteht Verletzungsgefahr.
	Stellen Sie keine Vase oder andere Wassergefäße auf das Gerät. Ansonsten könnte Wasser in das Gerät gelangen und die Isolierung beeinträchtigen, was zu Stromschlägen führen könnte.
	Im Kühl- und im Entfeuchtungsbetrieb sollte vermieden werden, Fenster bzw. Türen längere Zeit offen zu halten.
	Achten Sie darauf, dass die Kondensatleitung fachgerecht angeschlossen ist, und dass der Ablauf nicht direkt in gefüllte Behälter oder einen Abfl uss geführt wird, bei dem Rückstaugefahr besteht.
	Nach einer längeren Nutzung von Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden.
	Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.
FERNBEDIENUNG
	Es sollten keine wiederaufl adbaren Ni-Cd-Akkus verwendet werden. Diese könnten die Fernbedienung beschädigen.
	Beachten Sie Folgendes, um Fehlfunktionen oder eine Beschädigung der Fernbedienung zu vermeiden:• Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.• Es sind stets neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.
STROMVERSORGUNG
	Um Stromschläge zu vermeiden, ziehen Sie den eventuell vorhandenen Stecker nicht am Netzkabel heraus.

FERNBEDIENUNG

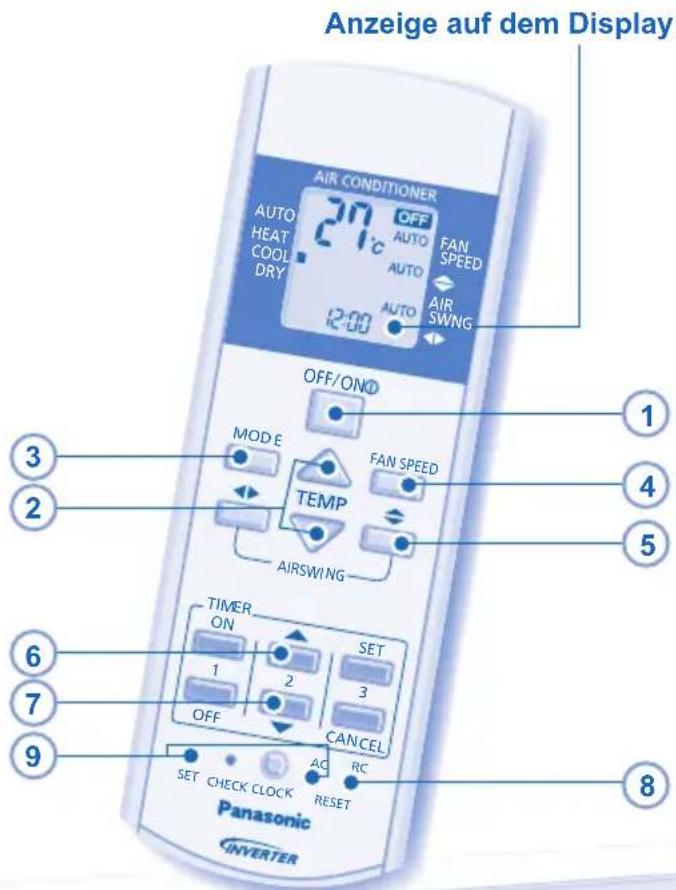

Bedeutung der Fernbedienungstasten

1

EIN- BZW. AUSSCHALTEN DES GERÄTS

POWER

- Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf dem Display der Fernbedienung OFF (AUS) angezeigt wird.

2

EINSTELLEN DER TEMPERATUR

• Einstellbereich: 16 - 30°C.
- Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen.
HEIZBETRIEB: 20 - 24°C.
KÜHLBETRIEB: 26 - 28°C.
ENTFEUCHTUNGSBETRIEB: 1°C bis 2°C niedriger als die Raumtemperatur.

3

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.
• Das Gerät wählt die Betriebsart alle 10 Minuten in Abhängigkeit von der eingestellten Temperatur und der Raumlufttemperatur.

HEIZBETRIEB (HEAT)

- Es dauert etwas, bis das Gerät aufgeheizt ist. Während dieser Zeit blinkt das POWER-Symbol.

KÜHLBETRIEB (COOL)

- Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY)

- Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

4

EINSTELLEN DER VENTILATORDREHZAHL (5 EINSTELLUNGEN)

FAN SPEED

- In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

5

AUSRICHTEN DES LUFTSTROMS (5 EINSTELLUNGEN)

AIR SWING

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.
• In der Einstellung AUTO schwingt die Lamelle in den Betriebsarten Kühlen bzw. Entfeuchten automatisch nach rechts und links.
• Wenn der Automatikbetrieb eingestellt ist und sich das Gerät im Heizbetrieb befinndet, wird die horizontale Lamelle in einer bestimmten Stellung fi xiert. Die vertikalen Lamellen schwenken bei einem Temperaturanstieg automatisch horizontal hin und her.

6

Um die Helligkeit der Anzeigesymbole zu verringern oder wiederherzustellen, ist diese Taste 5 Sekunden lang zu drücken.

7

Um zur Temperatureinstellung zwischen °C und °F zu wechseln, ist diese Taste ca. 10 Sekunden lang zu drücken.

8

Diese Taste dient zum Zurücksetzen der Fernbedienung.

9

Diese Taste wird im Normalbetrieb nicht benötigt.

EINSTELLEN DES TIMERS

- Ein- bzw. Ausschalten des Geräts zu einer bestimmten Zeit.

Wählen Sie den Einschalt- bzw. den Ausschalt-Timer aus

Stellen Sie die gewünschte Uhrzeit ein

Bestätigen Sie die Einstellung

• Um den Ein- bzw. Ausschalt-Timer zu löschen, drücken Sie die Taste bzw. OFF dann die Taste CANCEL.
• Wenn der Einschalt-Timer gestellt ist, kann das Gerät bis zu 35 Minuten vor der eingestellten Uhrzeit anlaufen, damit die gewünschte Raumtemperatur zu diesem Zeitpunkt erreicht ist.
• Die Timerfunktion richtet sich nach der in der Fernbedienung eingestellten Uhrzeit und wird täglich ausgeführt. Zum Einstellen der Uhrzeit siehe unter „Vorbereitung der Fernbedienung“ auf der hinteren Umschlagseite.
• Nach einem Stromausfall oder dem Deaktivieren der Timerfunktion kann durch Drücken der Taste die vorherige Einstellung wiederhergestellt werden.

INFORMATIONEN

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Luftteintritt und Luftaustritt folgende Werte aufweisen: Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.
• Schalten Sie das Gerät ab und unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN, DEN EVENTUELL VORHANDEN NETZSTECKER ZIEHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.
  • Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat schaltet sich häufig g ab.
  • Das Stromkabel wird ungewöhnlich warm.
• Schalter oder Tasten funktionieren nicht ordnungsgemäß.

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Pb

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative

Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

ACHTUNG

• Unterbrechen Sie die Stromversorgung, bevor Sie das Gerät reinigen.
• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

HINWEIS

- Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Ein verschmutztes Gerät kann Störungen verursachen, und es kann der Fehlercode „H99“ auftreten. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

- Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

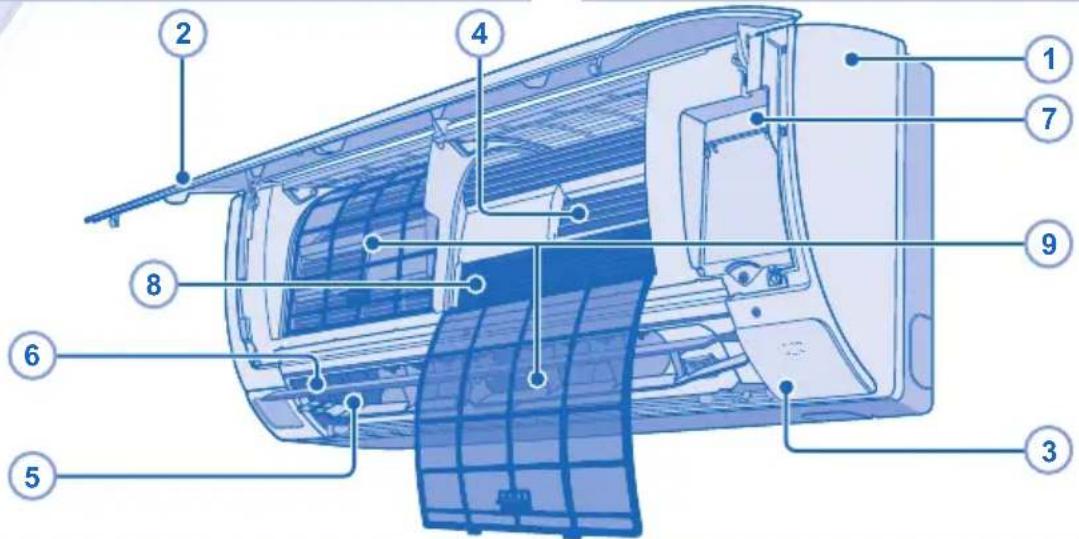

2 FRONTABDECKUNG

Entfernen der Frontabdeckung

• Heben Sie die Frontabdeckung an und ziehen Sie sie zu sich.
• Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Schließen der Frontabdeckung

1 Drücken Sie die auf die beiden Enden der Frontverkleidung, um sie zu schließen.
② Drücken Sie auf die Mitte der Frontverkleidung, um sie einrasten zu lassen. (CS-RE18NKE, CS-RE24NKE, CS-RE18NKX, CS-RE24NKX)

3 EMPFÄNGER

4 ALUMINIUMLAMELLEN

5 LUFTLENKLAMELLEN FÜR DIE HORIZONTALE ZULUFTRICHTUNG

• Die Lamellen dürfen nicht von Hand verstellt werden.

6 LUFTLENKLAMELLE FUR DIE VERTIKALE ZULUFTRICHTUNG

• Die Lamellen dürfen nicht von Hand verstellt werden.

7 TASTE AUTO OFF/ON

- Bedienung, wenn die Fernbedienung ausgefallen oder unauffi ndbar ist.

Tätigkeit Betriebsart
Einmal drücken. Automatik
Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen.	Kühlbetrieb
Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen. Drücken Sie sie erneut, bis zwei Pieptöne ertönen, dann loslassen.	Heizbetrieb
Drücken Sie die Taste erneut, um das Gerät auszuschalten.

8 ANTI-BAKTERIELLER LUFTFILTER

Anti-bakterieller Luftfi Iter.

• Reinigen Sie den Filter bei Bedarf.
• Gehen Sie beim Waschen und Ausspülen der Luftfi Iter vorsichtig vor, damit die Filteroberfl ä che nicht beschädigt wird.
• Lassen Sie den Luftfi Iter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Der Filter sollte etwa alle 10 Jahre ausgewechselt werden. Beschädigte Filter sind ebenfalls auszuwechseln. Bestellnummer: CZ-SA22P

9 LUFTFILTER

• Der Grobstaubfi Iter ist alle zwei Wochen zu reinigen.
• Gehen Sie beim Waschen und Ausspülen der Luftfi Iter vorsichtig vor, damit die Filteroberfläche nicht beschädigt wird.
• Lassen Sie den Luftfi Iter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Beschädigte Filter sind zu ersetzen.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM		MÖGLICHE URSACHE
Aus dem Innengerät tritt Nebel aus.	►	Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Während des Betriebs ist das Geräusch fl ießenden Wassers zu hören.	►	Durch das Gerät strömt Kältemittel.
Im Raum herrscht ein eigenartiger Geruch.	►	Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.	►	Dies dient dazu, Gerüche zu entfernen.
Es strömt trotz Ausschaltens des Geräts weiter Luft aus.	►	Aus dem Innengerät wird Restwärme abgeführt (max. 30 Sekunden lang).
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	►	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	►	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Das TIMER-Symbol leuchtet immer.►Die Timer-Funktion wird täglich ausgeführt.
Das Power-Symbol am Innengerät blinkt im Heizbetrieb, die Lamelle ist geschlossen, und es wird keine warme Luft ausgeblasen.	►	Das Gerät befindet sich im Abtaubetrieb (der Lamellenbetrieb steht auf AUTO).
Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.	►	Hierdurch wird verhindert, dass kalte Luft austritt.
Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.	►	Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.
Knackgeräusche während des Betriebs.►Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM		ZU ÜBERPRÜFEN
Das Gerät kühlt bzw. heizt nicht richtig. ▶	• Stellen Sie die Temperatur richtig ein.• Achten Sie darauf, dass Fenster und Türen geschlossen sind.• Reinigen oder ersetzen Sie die Luftfi Iter.• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
Das Gerät arbeitet laut. ▶	• Überprüfen Sie, ob das Gerät schief steht.• Schließen Sie das Frontgitter richtig.
Die Fernbedienung funktioniert nicht.(Die Anzeige oder das Sendesignal ist schwach.)		• Legen Sie die Batterien richtig ein.• Ersetzen Sie schwache Batterien.
Das Gerät funktioniert nicht. ▶	•	Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.• Überprüfen Sie, ob der Timer gestellt wurde.
Das Gerät empfängt kein Signal von der Fernbedienung.		• Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.• Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen.

Hinweis:

- Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

4 Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit.

Wählen Sie die gewünschte Betriebsart aus.

Schalten Sie das Gerät ein bzw. aus.

Stellen Sie die gewünschte Temperatur ein.
