Producttype	Airconditioner (splitsysteem)
Model (buitenunit)	CU-RE18NKX
Model (binnenunit)	CS-RE18NKX
Merk	Panasonic
Bedrijfsmodi	Koelen, Verwarmen, Ontvochtigen, Automatisch, Alleen ventilator
Temperatuurinstelbereik (Koelen)	16 °C – 32 °C
Temperatuurinstelbereik (Verwarmen)	16 °C – 30 °C
Ventilatorstanden	5 standen + Automatisch
Luchtstroomrichting	Horizontaal (AIR SWING) en verticaal instelbaar
Timer	In- en uitschakeltimer (24 uur)
Afstandsbediening	Infrarood, bereik tot 8 m
Indicatielampjes op de binnenunit	POWER (groen), TIMER (oranje)
Filter	Antibacteriële luchtfilter (reserveonderdeel CZ-SA22P) en grofstoffilter
Reiniging	Voorpaneel verwijderbaar, filter wasbaar (max. 40 °C, geen benzine of thinner)
Veiligheid	Kinderbeveiliging (afstandsbediening), aarding vereist, aardlekschakelaar aanbevolen
Bedrijfstemperatuur buitenunit (Koelen)	5 °C – 43 °C
Bedrijfstemperatuur buitenunit (Verwarmen)	-5 °C – 24 °C
Koelmiddel	R32
Stroomvoorziening	230 V / 50 Hz
Auto-Off/On-knop	Op de binnenunit voor noodbediening zonder afstandsbediening

Veelgestelde vragen - CU-RE18NKX PANASONIC

Hoe kan ik de bedrijfsmodus wijzigen?

Druk op de MODE-knop op de afstandsbediening om te schakelen tussen AUTO, HEAT (verwarmen), COOL (koelen) en DRY (ontvochtigen). De gekozen modus wordt op het display weergegeven.

Hoe stel ik de temperatuur in?

Gebruik de TEMP-toetsen (▲/▼) op de afstandsbediening. Het instelbare bereik ligt tussen 16 °C en 30 °C. Voor optimale energie-efficiëntie wordt bij verwarmen 20-24 °C en bij koelen 26-28 °C aanbevolen.

Wat betekenen de indicatielampjes op de binnenunit?

De POWER-indicatie (groen) brandt wanneer het apparaat is ingeschakeld. De TIMER-indicatie (oranje) brandt wanneer een timer is geactiveerd. In de verwarmingsmodus of bij timervoorbereiding kan de POWER-indicatie knipperen.

Hoe reinig ik de filters?

Schakel het apparaat uit en trek de stekker uit het stopcontact. Verwijder het voorpaneel, neem de filters eruit en was ze met lauwwarm water (max. 40 °C) en milde zeep. Laat ze in de schaduw drogen voordat u ze terugplaatst. De antibacteriële filter moet ongeveer elke 10 jaar worden vervangen (reserveonderdeel: CZ-SA22P).

Wat te doen als de afstandsbediening niet werkt?

Controleer eerst de batterijen (polariteit en lading). Verwijder eventuele obstakels tussen afstandsbediening en binnenunit (max. 8 m afstand). Bij storingen door tl-buizen neem contact op met uw vakhandelaar. Gebruik voor noodbediening de Auto OFF/ON-knop op de binnenunit.

Waarom knippert de POWER-indicatie?

Een knipperende POWER-indicatie kan de volgende oorzaken hebben: Het apparaat bereidt zich voor op bedrijf (bijv. na timerinstelling), de ontdooiingsmodus in de verwarmingsmodus is actief, of er is een storing. Bij langdurig knipperen en gelijktijdig knipperen van de TIMER-indicatie is er een foutcode (zie storingszoeken in de handleiding).

Hoe gebruik ik de timer?

Druk op de TIMER-knop (ON of OFF), stel de gewenste tijd in met de pijltjestoetsen en bevestig met SET. De timer wordt dagelijks herhaald. Om te annuleren drukt u op de betreffende timerknop en vervolgens op CANCEL. De inschakeltimer kan tot 35 minuten vóór de ingestelde tijd starten om de gewenste temperatuur te bereiken.

Wat is het aanbevolen temperatuurbereik?

Uit energiebesparingsoverwegingen beveelt Panasonic de volgende temperaturen aan: Verwarmingsmodus: 20-24 °C, Koelmodus: 26-28 °C. In de ontvochtigingsmodus wordt 1-2 °C onder de kamertemperatuur ingesteld.

Kan ik het apparaat zonder afstandsbediening bedienen?

Ja, op de binnenunit bevindt zich de Auto OFF/ON-knop. Druk er eenmaal op voor automatische modus. Houd ingedrukt (pieptoon) voor koelmodus, nogmaals ingedrukt houden voor verwarmingsmodus (twee pieptonen). Druk nogmaals om uit te schakelen.

Wat betekenen foutcodes?

Wanneer de TIMER-indicatie knippert, is er een fout. Houd de CHECK-knop op de afstandsbediening 5 seconden ingedrukt, druk dan op de pijltjestoetsen tot een pieptoon klinkt. De foutcode wordt weergegeven. Noteer deze en neem contact op met uw vakhandelaar. Bij het opnieuw inschakelen kunnen vier pieptonen wijzen op een beperkte werking.

GEBRUIKSAANWIJZING CU-RE18NKX PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksinstructies grondig en bewaar ze voor toekomstig gebruik.

ΕΛΛΗΝΙΚΑ 14 \~ 19

Hartelijk dank voor de aanschaf van de Panasonicairconditioner

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

8\~9

AFSTANDSBEDIENING

10\~11

INFORMATIE

11

BINNENUNIT

12

PROBLEMEN OPLOSSEN

13

SNELLE GIDS

ACHTERKLEP

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDEN

Gebruik deze airconditioner binnen het volgende temperatuurbereik

Binnenunit

Temperatuur (°C)		Binnen
		*DBT *WBT
KOELEN	Max. 32 23
	Min. 16 11
VERWARMEN	Max. 30 -
	Min. 16 -

Buitenunit

Temperatuur (°C)		Buiten Buiten
		CU-RE18NKE, CU-RE18NKX			CU-RE24NKE CU-RE24NKX
		*DBT *WBT *DBT *WBT
KOELEN	Max. 43	26	43	26
	Min.	5	4	16	11
VERWARMEN	Max. 24	18	24	18
	Min.	-5	-6	-5	-6

OPMERKING: • Dit model is niet geschikt voor 24 uur non-stop bedrijf in de verwarmingsmodus bij temperaturen beneden -5°C. Wanneer de buitentemperatuur beneden -5°C is en u dit model buiten de bovengenoemde omstandigheden gebruikt, kan het buitenunit bevriezen en ter beveiliging uitschakelen.

* DBT: Droge bolttemperatuur
* WBT: Natte bolttemperatuur

VEILIGHEIDSMAATREGELEN

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een offi ciële dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan wordt opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.

Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen.

AFSTANDSBEDIENING

Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.

STROOM TOEVOER

Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

WAARSCHUWING
STROOM TOEVOER
	Om oververhitting, brand of elektrische schokken te voorkomen:Sluit geen andere apparaten aan op hetzelfde stopcontact.Bedien het apparaat niet met natte handen.Laat geen knikken in het stroomsnoer komen.Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.
	Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwalifi ceerd persoon om een mogelijk gevaar te voorkomen.
	U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.
	Om oververhitting, brand of elektrische schokken te voorkomen:Steek de stekker goed in het stopcontact.Men moet het stof op de stekker periodiek afvegen met een droge doek.
	Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit.(Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storingDe ELCB stopt vaak.Men merkt een brandgeur op.Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.Er lekt water uit de binnenunit.Stroomsnoer of stekker wordt abnormaal heet.Ventilatorsnelheid kan niet geregeld worden.De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.
	Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.
	U kunt een elektrische schok voorkomen door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:- Voordat de apparatuur wordt gereinigd of nagezien.- Wanneer de apparatuur lange tijd niet wordt gebruikt.- Bij buitengewoon krachtig onweer.

OPGEPAST
BINNENUNIT EN BUITENUNIT
	Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.
	Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.
	Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.
	Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.
	Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken.
	Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.
	Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.
	Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.
	Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.
	Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.
	Zet niet in de stand KOELEN/DROGEN lange tijd een raam of deur open.
	Zorg ervoor dat de afvoerslang goed aangesloten is en houdt de afvoer vrij van goten, houders en zorg ervoor dat deze niet in water ondergedompeld wordt om het lekken van water te voorkomen.
	Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.
	Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.
AFSTANDSBEDIENING
	Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.
	Om disfunctie of schade aan de afstandsbediening te voorkomen:Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.
STROOM TOEVOER
	Trek niet aan het snoer als u de stekker uit het stopcontact wilt trekken. Dat kan een elektrische schok veroorzaken.

AFSTANDSBEDIENING

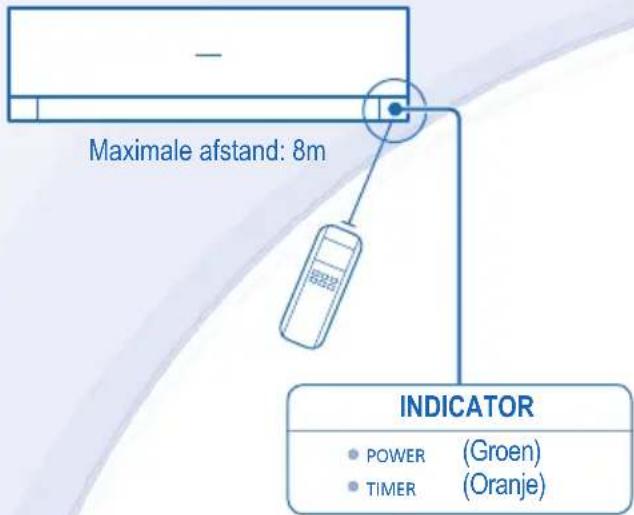

Maximale afstand: 8m INDICATOR POWER (Groen) TIMER (Oranje)

Druk op de knop van de afstandsbediening

1

HET TOESTEL AAN- OF UITSCHAKELEN

POWER

- Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt.

2

DE TEMPERATUUR INSTELLEN

• Instellingsbereik: 16°C \~ 30°C.
• De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing.
  VERWARMINGSMODUS : 20°C \~ 24°C.
  KOELINGSMODUS : 26°C \~ 28°C.
  DROOGMODUS : 1°C \~ 2°C onder kamertemperatuur.

3

DE BEDRIJFSMODUS KIEZEN

AUTO MODUS - Voor uw gemak

• Tijdens werkingsmodus fl ikkert het werkingssignaal.
• Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.

VERWARMINGSMODUS - Genieten van warme lucht

- Het duurt even voordat de eenheid opwarmt. De powered knippert tijdens dit proces.

KOELINGSMODUS - Genieten van koude lucht

- Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren.

DROOGMODUS - Drogen van de omgeving

- Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

4

VENTILATIESNELHEID SELECTEREN (5 OPTIES)

FAN SPEED

- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.

5

RICHTING VAN DE LUCHTSTROOM AANPASSEN (5 OPTIES)

AIR SWING

• Hiermee houdt u de kamer geventileerd.
• In de stand COOL/DRY, zwaaien de jaloezieën automatisch naar links/naar rechts en omhoog/omlaag, als AUTO is ingesteld.
• In de modus HEAT, als AUTO is ingesteld, zit de horizontale jaloezie op een vooraf bepaalde positie. De verticale jaloezie draait naar links/rechts, nadat de temperatuurt stijgt.

6

Houd deze toets 5 minuten ingedrukt, om de helderheid van de indicator van het apparaat te dimmen of te terug te zetten.

7

Houd deze toets ongeveer 10 seconden ingedrukt, om de ingestelde temperatuur in °C of °F te tonen.

8

Druk op deze toets, om de standaardinstelling van de afstandsbediening terug te zetten.

9

Deze toets wordt in normaalbedrijf niet gebruikt.

Display van de afstandsbediening

AIR CONDITIONER AUTO HEAT COOL DRY 21c OFF AUTO FAN SPEED AUTO AIR SWNG 12:00 OFF/ON® MODE FAN SPEED TEMP AIRSWING TIMER ON SET 1 2 3 OFF CANCEL AC SET CHECK CLOCK RESET Panasonic INVERTER ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

DE TIMER INSTELLEN

- Om het apparaat op de geprogrammeerde tijd IN of UIT te schakelen.

Stel de timer in op ON of OFF Stel de tijd in Bevestig

• Om de ON- of OFF-instelling van de timer te annuleren, drukt u op of OFF en vervolgens op CANCEL.
• Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken.
• De timer-functie baseert op de, afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Voor het instellen van de uurtijd verwijzen wij naar Voorbereiding Afstandsbediening op de achterkant hiervan.
• Indien de timer handmatig geannuleerd wordt of na een stroomuitval, kunt u de vorige programmering herstellen (zodra weer stroom voorhanden is), door op SET te drukken.

INFORMATIE

VOOR SEIZOENSINSPECTIE, NADAT HET APPARAAT LANG NIET IN GEBRUIK WAS

• Controleer de batterijen van de afstandsbediening.
• Controleer de inlaat- en uitlaatopeningen op obstructies.
• Gebruik de Auto OFF/ON-toets om de koel-/verwarmingsfunctie te kiezen; na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:
  Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C

BIJ LANGDURIGE INACTIVITEIT

• Schakel de Verwarmingsstand gedurende 2 – 3 uur in. Dit is een alternatieve manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
  • Schakel de voeding uit en ontkoppel.
• Verwijder de batterijen uit de afstandsbediening.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.
• De schakelaars of knoppen werken niet zoals het hoort.

Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

OPGEPAST

• Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.

REINIGINGSINSTRUCTIES

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

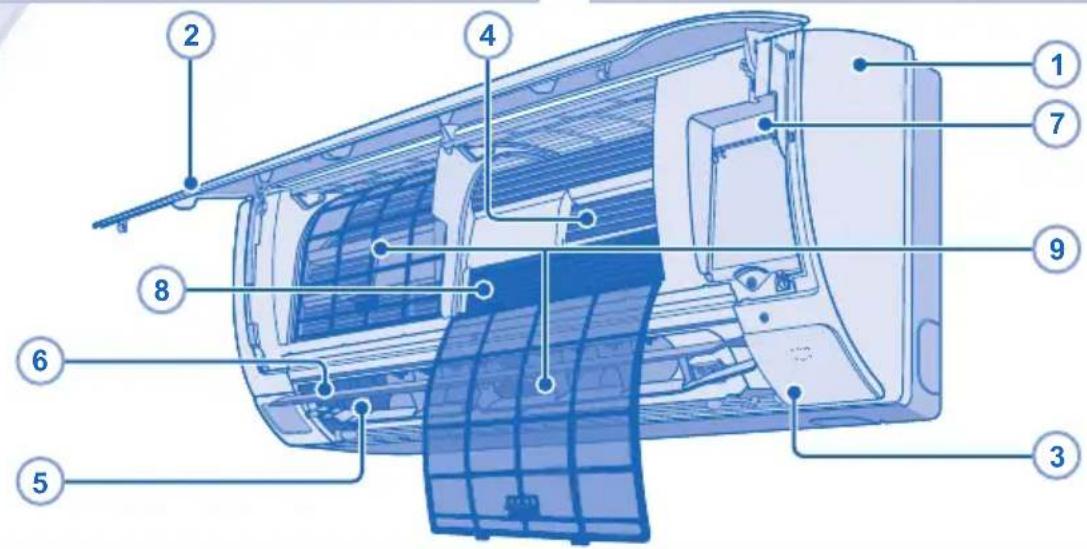

TIP

- Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Wanneer de unit vuil is kan een storing ontstaan en zult u mogelijk foutcode "H99" te zien krijgen. Vraag advies aan een offi ciële dealer.

• Veeg de unit zachtjes af met een zachte, droge doek.

2 VOORPANEEL

Verwijder het voorpaneel

• Trek het voorpaneel omhoog, om het te verwijderen.
• Was het voorzichtig af en droog het.

Maak het frontpaneel dicht

1 Druk de beide uiteinden van het frontpaneel naar beneden en maak het dicht.

② Druk in het midden van het frontpaneel en maak het goed dicht. (CS-RE18NKE, CS-RE24NKE, CS-RE18NKX, CS-RE24NKX)

3 ONTVANGER AFSTANDSBEDIENING

4 ALUMINIUM VIN

5 JALOEZIE VOOR LUCHTSTROOM IN HORIZONTALE RICHTING

- Niet handmatig regelen.

6 JALOEZIE VOOR LUCHTSTROOM IN VERTICALE RICHTING

- Niet handmatig regelen.

7 KNOP AUTO OFF/ON

- Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen.

Actie Stand
Druk 1 maal op de knop. Automatisch
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.	Bij koelen
Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los.Houdt opnieuw ingedrukt, totdat 2 pieptonen te horen zijn, en laat dan los.	Bij verwarmen
Druk op de toets, om uit te schakelen.

8 ANTIBACTERIEEL FILTER

Antibacterieel fi iter.

• Reinig het fi lter wanneer dat nodig is.
• Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen.
• Droog de fi lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
• Vervang het filter na elke 10 jaar en vervang beschadigde filters. Onderdeel nr: CZ-SA22P

9 LUCHTFILTER

• De luchtfi Iters moeten elke twee weken worden gereinigd.
• Was/spoel de fi Iters voorzichtig met water om schade aan het oppervlakte van de fi Iters te voorkomen.
• Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
  • Vervang beschadigde filters.

PROBLEMEN OPLOSSEN

De volgende symptomen geven niet een defect aan.

SYMPTOOM		OORZAAK
Er komt damp uit de binnenunit. ▶ • Condensatie door koelproces.
Tijdens werking klinkt er geluid van stromend water. ▶ • Stromend koelmiddel in het apparaat.
De ruimte heeft een vreemde geur.		• Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding.
De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch.		• Zo verdrijft u de omgevingsgeuren.
De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is.		• Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden).
Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.		• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.		• In de leidingen vindt condensatie of verdamping plaats.
TIMER-indicator is altijd aan. ▶ • Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd.
POWER-indicator knippert in de stand VERWARMEN zonder toevoer van warme lucht (en jalouzie isgesloten).		• De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO).
De binnenventilator stopt af en toe tijdens verwarmen. ▶		• Onbedoeld koelen voorkomen.
De POWER-indicator knippert voordat de unit wordt ingeschakeld.		• Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.
Krakend geluid tijdens bedrijf. ▶ • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarmings-/Koelingswerking werkt niet efficient.	Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de filters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen.
Luidruchtig tijdens werking.	Controleer of de unit is geinstalleerd op een helling.Sluit het voorpaneel correct.
Afstandsbediening werkt niet.(De display is gedimd of het transmissiesignaal is zwak.)	Plaats de batterijen correct.Vervang zwakke batterijen.
Het apparaat werkt niet.	Controleer of de stroomonderbreker ontkoppeld is.Controleer of de timers zijn ingesteld.
Het apparaat ontvangt geen signaal van de afstandsbediening.	Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fl uorescerend licht kan eventueel de signaalzender storen. Consulteer a.u.b. een bevoegde installateur.

De unit stopt en de TIMER-indicator knippert.

Laat de foutcode verschijnen met behulp van de afstandsbediening.

Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode.

Opmerking:

- Bij bepaalde fouten kunt u de unit opnieuw opstarten met beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

4 Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier.

Selecteer de gewenste stand.

Start/stop het apparaat.

Stel de gewenste temperatuur in.
