KEL 440 - Satellitenschüssel KATHREIN - Kostenlose Bedienungsanleitung

Produkttyp	Quatro-Universal-Speisesystem
Marke	KATHREIN
Modell	KEL 440
Kategorie	Nicht kategorisiert
Geeignet für Parabolspiegel	KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R, KEA 1000W/G/R
Polarisationssystem	4x (2 horizontal, 2 vertikal)
Eingangsfrequenz	10,70 – 11,70 GHz und 11,70 – 12,75 GHz
Verstärkung	typ. 55 dB
Ausgangsfrequenz	Low-Band 950 – 1950 MHz / High-Band 1100 – 2150 MHz
Oszillatorfrequenz (L.O.)	9,750 / 10,600 GHz
Polarisationsentkopplung	min. 20 dB
Anzahl Ausgänge	4 x F-Connector
Impedanz	75 Ω
Versorgungsspannung LNB	+9,0 – 19,0 V (wahlweise über einen beliebigen Ausgang)
Stromaufnahme LNB	typ. 75 mA (bei 18 V)
Abmessung Feed-Aufnahme (∅)	40 mm
Abmessungen mit Kappe	131 x 63 x 108 mm
Gewicht	ca. 0,34 kg
Garantiebedingungen	Ersatz des Produktes bei fachmännischer Montage
Lieferumfang	Speisesystem, Wetterschutzkappe, Schrauben (F-Stecker nicht enthalten)
Sicherheitshinweise	Sicherheitshinweise der Kathrein Euroline-Sat-Antennen beachten

Häufig gestellte Fragen - KEL 440 KATHREIN

Wie schließe ich das KEL 440 an einen Multischalter an?

Verbinden Sie die vier Ausgänge des KEL 440 (mit F-Steckern) mit den entsprechenden Eingängen des Multischalters. Beschriften Sie die Kabelenden zur eindeutigen Zuordnung. Ein Anschlussbeispiel finden Sie in der Anleitung (z. B. EXR 158).

Welche Kabeltypen werden empfohlen?

Empfohlen werden Kathrein-Kabeltypen LCD 90, LCD 111 A+, LCD 115 A+, LCD 120 A+ oder LCD 130 A+. Verwenden Sie wetterschutzgeeignete F-Stecker wie EMK 01 (nicht im Lieferumfang).

Wie wird die Polarisation eingestellt?

Die Polarisationseinstellung erfolgt durch Kippen des Speisesystems auf den entsprechenden Winkel (siehe Abb. 2 in der Anleitung). Der Gradwert hängt vom gewählten Satelliten ab (z. B. ASTRA/EUTELSAT: +5°, Türksat: -5°).

Kann ich das System für ASTRA und EUTELSAT verwenden?

Ja, das KEL 440 ist für den Empfang von Satelliten im ku-Band wie ASTRA, EUTELSAT, Türksat und Hispasat ausgelegt. Die Polarisationseinstellung muss je nach Satellit angepasst werden.

Was bedeutet die Bezeichnung 'Quatro-Universal'?

'Quatro' bezieht sich auf die vier Ausgänge (2x horizontal, 2x vertikal) und 'Universal' auf die Kompatibilität mit verschiedenen Multischaltern und Aufbereitungssystemen für bis zu 40 Teilnehmeranschlüsse in Kaskade.

Ist das KEL 440 mit meiner Parabolantenne kompatibel?

Ja, es ist geeignet für die Parabolspiegel KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R und KEA 1000W/G/R. Bei Fremdfabrikaten muss die Kompatibilität eigenständig geprüft werden.

Welche Sicherheitshinweise sind zu beachten?

Lesen Sie vor der Montage die Sicherheitshinweise der Kathrein Euroline-Sat-Antennen. Achten Sie darauf, dass nach der Steckermontage kein Geflechtdraht den Innenleiter berührt (Kurzschlussgefahr). Verwenden Sie die Wetterschutzkappe.

Was tun bei Problemen mit dem Speisesystem?

Wenden Sie sich an Ihren Fachhändler oder die Servicestelle: autronic electronic-service GmbH, Tel. [phone], E-Mail: [e-mail].

Wie erfolgt die Garantieabwicklung?

Die Garantie bezieht sich auf den Ersatz des Produkts. Voraussetzung ist fachmännische Montage, keine mechanischen oder chemischen Beschädigungen und kein Eingriff in das Gerät. Als Nachweis dient die Originalrechnung.

Wie muss das Gerät entsorgt werden?

Elektronische Geräte gehören nicht in den Hausmüll. Entsorgen Sie das KEL 440 gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte an einer öffentlichen Sammelstelle.

BEDIENUNGSANLEITUNG KEL 440 KATHREIN

Das Quatro-Universal-Speisesystem KEL 440 eignet sich, in Verbindung mit Kathrein-Multischaltern bzw. Aufbereitungssystemen, für vier oder mehr Teilnehmeranschlüsse (max. 40 Anschlüsse in einer Kaskade). Bei Verwendung eines Multischalters bzw. einem Aufbereitungssystem ist die Einspeisung terrestrischer Signale möglich.

Das Speisesystem ist zum Empfang von Satelliten im ku-Band bestimmt, z. B. ASTRA, EUTELSAT, Türksat und Hispasat.

Montage

Sicherheitshinweise

Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungshinweis der Kathrein Euroline-Sat-Antennen lesen.

Die Sicherheitshinweise für Sat-Antennen und Speisesysteme sind identisch.

Speisesystem montieren

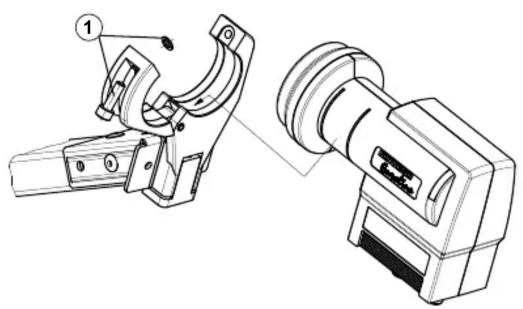

1. Speisesystem zwischen Unter- und Oberteil der Speisesystemhalterung einklemmen und mittels der Schraube locker anschrauben (Abb. 1).

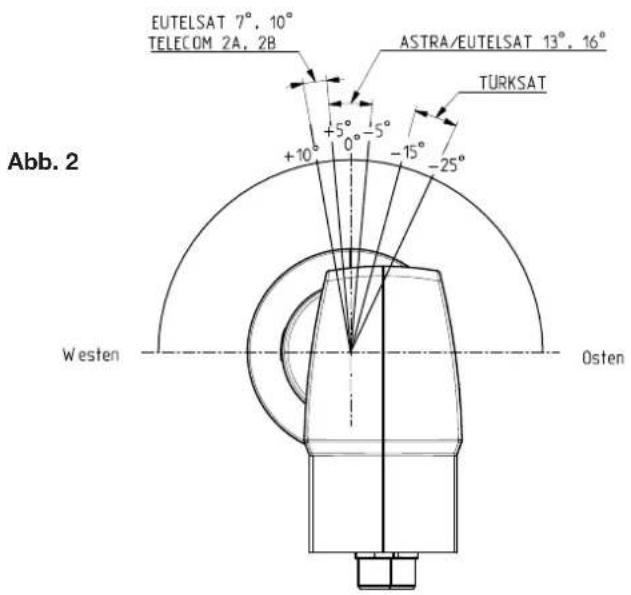

2. Gradwert für die Polarisationseinstellung aus Abb. 2 entnehmen.
3. Speisesystem durch Kippen auf den entsprechenden Winkel einstellen.
4. Speisesystemhalterung fest verschrauben (Abb. 3).

Kabelanschluss

1. Auf das Kabel, Kathrein Kabeltyp LCD 90, LCD 111 A+, LCD 115 A+, LCD 120 A+ oder LCD 130 A+, Wetterschutzkappe aufschieben.
2. Das Kabel abisolieren und F-Stecker* (z. B. EMK 01) aufschrauben. Dabei darauf achten, dass keines der Geflechtdrähtchen nach der Steckermontage den Innenleiter berührt (Kurzschlussgefahr).
3. Kabel am Speisesystem anschließen.
4. Wetterschutzkappe bis auf Anschlag am Speisesystemgehäuse nach unten schieben.
   *) Nicht im Lieferumfang enthalten.

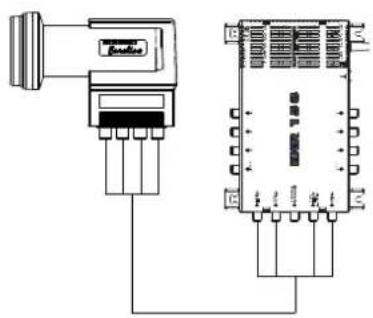

Anschlussbeispiel KEL 440 an EXR 158

Die vom Speisesystem abgehenden Kabelenden nummerieren und an den entsprechenden Eingängen des Multischalters anschließen.

Satellitenempfangsanlage ausrichten

Das Ausrichten der Kathrein Euroline-Satellitenempfangsanlage der Montageanleitung entnehmen, die der Parabolantenne beigepackt ist. Bei Fremdfabrikaten das Ausrichten der Empfangsanlage der mitgelieferten Produktdokumentation entnehmen.

Technische Daten

Pure electrical connector diagram without any text, numbers, or symbols

Typ Einheit KEL 440
Best.-Nr. 20110029
Geeignet für Parabolspiegel KEA 650W/G/R, KEA 750W/G/R, KEA 850W/G/R, KEA 1000W/G/R
Polarisation 4x (2 x horizontal und 2 x vertical)
Eingangsfrequenz GHz 10,70 – 11,70 und 11,70 – 12,75
Verstärkung dB typ. 55
Ausgangsfrequenz MHz Low-Band 950 – 1950 / High-Band 1100 – 2150
Oszillatorfrequenz (L. O.) GHz		9,750 / 10,600
Polarisationsentkopplung	dB	min. 20
Ausgang/Impedanz	-/Ω	4 x F-Connector/75
Versorgungsspannung LNB	V	+9,0 – 19,0 (wahlweise über einen beliebigen Ausgang)
Stromaufnahme LNB	mA	typ. 75 (bei 18 V)
Abmessung Feed-Aufnahme (∅)	mm	40
Abmessungen mit Kappe	mm	131 x 63 x 108
Gewicht ca.	kg/St.	0,34

Garantiebedingungen

■ Die Garantie bezieht sich ausschließlich auf den Ersatz des Produktes.
Das LNB muss fachmännisch, unter Berücksichtigung der Vorgaben des beigelegten Anwendungshinweises, montiert werden.
Das LNB darf nicht verändert werden, z. B. angebohrt.
Das LNB darf mechanisch nicht beschädigt werden, z. B. Deformationen durch Absturz vom Dach.
Das LNB darf nicht durch Chemikalien beschädigt werden, wie z. B. durch Lösungsmittel, Lacke, Reinigungsmittel o. Ä.
■ Des Weiteren besteht keine Garantie für die Folgen höherer Gewalt, wie z. B. durch Blitzeinschlag, Sturm oder Hagel.
■ Als Garantienachweis dient ausschließlich die Originalrechnung.

Servicestelle

Sollten Sie mit den Kathrein Euroline-Qualitätsprodukten wider Erwarten Probleme haben, setzen Sie sich bitte mit Ihrem Fachhändler bzw. mit unserer Servicestelle in Verbindung. Die Anschrift unserer Servicestelle lautet:

autronic electronic-service GmbH

Hauptstraße 2a

35792 Löhneberg-Obershausen

Telefon: [phone]

Fax: [phone]

Email: [e-mail]

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass das Gerät KEL 440, BN: 20110029 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
