BEDIENUNGSANLEITUNG CB 50 Ernesto

CFH Gebrauchsanweisung No. 48890 Küchenbrenner CB 50

① ③ PRESS ② OFF LOCK ④ ⑤ ⑦ ⑧

DE BE

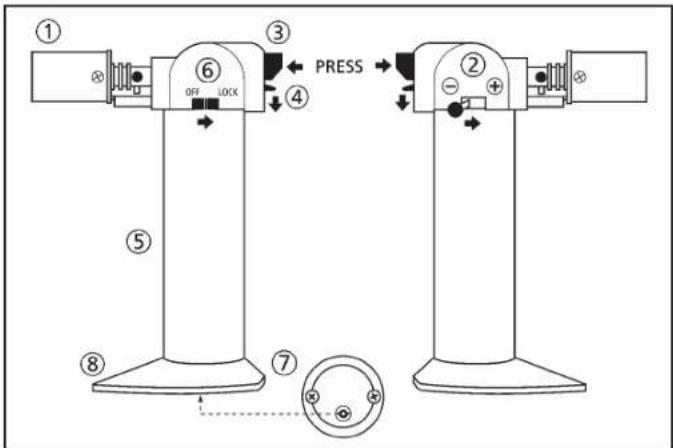

Bestandteile des Küchenbrenners CB 50

Das Gerät besteht aus 1 Gebrauchsanweisung und folgenden Komponenten:

Gerätebeschreibung:

① Brenner

② Flammenregulierhebel (Großstellung ⊕ /Kleinstellung ⊖)

③ Piezozündknopf

④ Entriegelungshebel

⑤ Gastank

⑥ Feststellhebel

⑦ Gaseinfüllventil

⑧ angeschraubter Sicherheitsstandfuß

Bitte kontrollieren Sie die Ware auf Vollständigkeit.

Wichtig

Lesen Sie diese Gebrauchsanweisung aufmerksam durch, um sich mit dem Gerät vertraut zu machen, bevor Sie es zum ersten Mal in Betrieb nehmen. Bewahren Sie die Gebrauchsanweisung auf, um sie von Neuem lesen zu können.

⚠ Sicherheits- und Warnhinweise

• Lesen Sie die Gebrauchsanweisung, bevor das Gerät benutzt wird.
• Sicherheitsstandfuß: Das Gerät wird mit einem Sicherheitsstandfuß (Nr. ⑧) geliefert, so dass der Brenner sicher und bequem abgestellt werden kann. WICHTIG: Der Sicherheitsstandfuß (Nr. ⑧) ist mit dem Gastank (Nr. ⑤) fest verschraubt. Auf eine waagerechte Abstellfläche achten, damit das Gerät nicht kippt.
• DAS GERÄT UND DIE NACHFÜLLFLASCHE STETS VOR DEM ZUGRIFF VON KINDERN AUFBEWAHREN.
• Benutzen Sie kein Gerät, das leck (Gasgeruch) oder schadhaft ist oder das nicht ordnungsgemäß arbeitet (Verletzungsgefahr).
• Suchen Sie ein Leck nie mit einer Flamme, sondern mit Seifenlauge.
• Berühren Sie den Brenner nicht, wenn er heiß ist (Verbrennungsgefahr)!
• Brenner ist unmittelbar nach Verlöschen der Flamme sehr heiß! Brenner nicht berühren.
• Vorsicht: zugängige Teile können sehr heiß sein. Kinder vom Gerät fernhalten. Den gezündeten Brenner nicht ablegen (Brandgefahr). Gerät nicht bei laufendem Betrieb ohne Aufsicht lassen. Vorsicht! Auch nach Gebrauchsende heißen Brenner nicht auf brennbaren Materialien ablegen – Brandgefahr. Besonders wichtig: bei Arbeitsunterbrechungen bzw. Arbeitsende die Flamme sofort schließen (Verbrennungsgefahr).
• Halten Sie die Düse sauber von Staub und lassen Sie das Gerät nicht fallen. Dies sind die häufigsten Defektursachen.
• Gerät nur an gut belüfteten Orten und fern von Zündquellen oder entzündlichen Gegenständen betreiben.
• Halten Sie das Gerät immer weg von Gesicht, Körper und Kleidung, wenn es angezündet und im Gebrauch ist.
• Lagern Sie das Gerät geschützt vor direkter Sonneneinstrahlung.

Nicht einer Temperatur von über 50°C aussetzen.

• Propan/Butan ist ein extrem entzündbares Gas, vorsichtig behandeln.
• Vergewissern Sie sich, dass nach jedem Gebrauch der Flammenregulierhebel (Nr. ②) auf Position ⊖ steht, der Feststellhebel (Nr.⑤) auf der Position OFF ist und die Flamme vollkommen erloschen ist.
• Lassen Sie das Gerät nach Gebrauch abkühlen, bevor es gelagert wird.
• Benutzen Sie das Gerät kontinuierlich nicht länger als 15-20 Minuten. Danach 5-10 Minuten pausieren, eventuell Gas nachfüllen und neu zünden.
• Fest montierte Geräteteile nicht verändern.
• Benutzen Sie das Gerät nie in der Nähe von Heizquellen oder einer offenen Flamme.
• Gerät nicht anbohren oder öffnen.
• Beachten Sie alle Sicherheitsregelungen und Vorkehrungen, die auf dem Nachfüllgasbehälter aufgeführt sind.
• Lassen Sie das Gerät nie ohne Aufsicht, wenn dieses in Betrieb ist oder sich in der Abkühlphase befindet.
• Das Gerät und das Nachfüllgas nicht in der Nähe von Wärmequellen aufbewahren (Heizungen, Elektrogeräten, Öfen oder starke Sonneneinstrahlung etc.).
• Das Gerät ist nicht zum Anzünden von Holzkohlengrillgeräten geeignet. Zu hohe Rückstrahlhitze – Verbrennungsgefahr.
• Das Gerät hat keine elektrische Isolierung. Nur an Geräten oder Geräteteilen arbeiten, die vollkommen ohne Strom sind.
• Vor Inbetriebnahme und während der Arbeit darf das Gerät nicht geschüttelt werden. In diesem Fall kann Gas in flüssigem Zustand in den Brenner strömen und zu einer rötlich lodernen unkontrollierten Flamme führen. Das Gerät ist in seinen Brenneigenschaften gestört. In diesem Fall sofort den Feststellhebel (Nr. ⑥) in Position OFF schieben. Die Gaszufuhr wird gestoppt und es kann kein weiteres Gas unkontrolliert entweichen.
• WICHTIG: Nach ordnungsgemäßem Anzünden des Brenners diesen kurz vorheizen (ca. 1 Minute), bis der Brennerkopf die optimale Betriebstemperatur erreicht hat.
• Reparaturen dürfen nur durch den autorisierten Flüssiggasfachhändler durchgeführt werden. Im Reparaturfall Gerät an Ihre Verkaufsstelle zurückgeben. Diese kann das Gerät zur Wartung und Reparatur an den Hersteller/Vertreiber schicken.

Dichtheitsprüfung

Falls aus Ihrem Gerät Gas entweicht (Gasgeruch), bringen Sie es sofort nach draußen an einen Ort mit guter Luftzirkulation und ohne Zündquelle, wo das Leck gesucht und behoben werden kann. Überprüfen Sie die Dichtheit Ihres Gerätes nur im Freien. Suchen Sie nie ein Leck mit einer Flamme, sondern benutzen Sie hierzu Seifenlauge (z. B. halbes Glas Wasser + 10 Tropfen Spülmittel) oder ein Lecksuchspray!

Bestimmungsgemäßer Gebrauch

Dieser handliche Gasbrenner ist der ideale Helfer für Ihre Küche. Er eignet sich zum Karamellisieren von Süßspeisen, z. B. Crème brulée. Der Küchenbrenner ist auch zur Herstellung einer krossen Kruste für Braten und Geflügel geeignet. Ideal auch zum Flambieren, Enthäuten von Paprika und Tomaten, sowie zum Überbacken von Käse (Zwiebelsuppe etc.).

Einfüllen/Nachfüllen von Gas

Dieser Brenner ist aus Versand- und Sicherheitsgründen ohne Gasfüllung. Bitte vor Inbetriebnahme mit beiliegendem Propan/Butan Feuerzeug-Nachfüllgas an der Unterseite am Gaseinfüllventil (Nr. ⑦) befüllen (siehe auch Bild A). Danach vergewissern Sie sich, dass das Gaseinfüllventil (Nr. ⑦) dicht ist. Nehmen Sie ein halbes Glas Wasser mit 10 Tropfen Spülmittel und pinseln Sie das Gaseinfüllventil (Nr. ⑦) ab. Bei Undichtheit entstehen kleine Bläschen.

- Benutzen Sie nur das beigefügte Propan/Butan-Gasgemisch (zum Beispiel die mitgelieferte Dose No. 70891 oder Ersatzdosen No. 48899, No. 52103). Alternativ können Sie auch ein Feuerzeug-Nachfüllgas verwenden, welches nur Butangas beinhaltet. Auf keinen Fall darf das Ersatzgas einen höheren Propananteil haben als das beigefügte Nachfüllgas (siehe Dosenaufdruck des mitgelieferten Nachfüllgases).

• Zum Gaseinfüllen ist es wichtig, dass zuerst am Brenner der Flammenregulierhebel (Nr. ②) geschlossen ist. In diesem Fall den Flammenregulierhebel auf Position ⊖ stellen.
• Stecken Sie nun den Einfüllstutzen des Nachfüllgases (siehe Bild A) vertikal nach unten auf das Gaseinfüllventil des Brenners (Nr. 7). Durch Pumpen erzielen Sie das beste Ergebnis. Warten Sie nach dem Befüllen/Nachfüllen ein paar Minuten, damit sich das Gas stabilisiert. Erst danach zünden.
• Das Befüllen muss im Freien und fern von allen möglichen Zündquellen, wie offenen Flammen, Zündflammen, elektrischen Kochgeräten und entfernt von anderen Personen erfolgen. Beim Befüllen nicht rauchen (Explosionsgefahr bei Nichtbeachtung).

Das Gerät nur in gut belüfteten Räumen verwenden.

Zündung/Einstellung der Flamme

sA min. max.

Bild A
Bild B
Bild ©

Befüllen
Flammenregulierung
Entsichern

Piezo

Bild D
Zünden Dauerbetrieb
Bild E
Gerät ausschalten

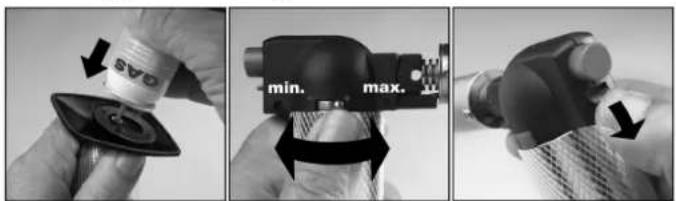

zu Ⓐ Befüllen Sie zuerst das Gerät mit dem beigefügten Feuerzeuggas, wie abgebildet. Drücken (pumpen) Sie mit der Dose mehrmals auf das Gaseinfüllventil.
zu Ⓑ Flammenregulierung Beim Anzünden zuerst Flammenregulierhebel in die Mitte zwischen min. ⊖ und max. ⊕ schieben. Mit dem Flammenregulierhebel kann die Flamme klein oder groß gestellt werden. Sie können die Stärke der Flamme während des Gebrauchs einstellen, indem der Flammenregulierhebel (Bild Ⓑ) hin und her geschoben wird. Schieben in Richtung ⊕ verursacht eine stärkere Flamme, in Richtung ⊖ eine schwächere Flamme.
zu © Entsicherder Piezozündung. Einfach roten Entriegelungshebel unter dem Piezozündknopf nach unten drücken und loslassen.

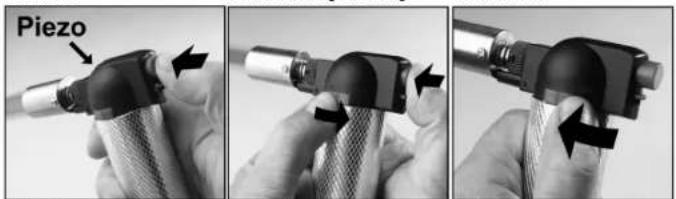

zu © Zünden:Jetzt Piezozündknopf drücken und gedrückt halten. Achtung: Der Piezozündknopf (Bild ©) lässt sich nur drücken, wenn vorher der darunterliegende, rote Entriegelungshebel (Bild ©) nach unten gedrückt wurde.

Bemerkung: Falls der Piezozündknopf (Bild Ⓓ) nicht korrekt eingedrückt ist, springt der Entriegelungshebel (Bild Ⓒ) sofort hoch und es ist nicht möglich, den Piezozündknopf zu drücken oder das Gerät anzuzünden. Falls dies passiert, fangen Sie mit dem Anzündprozess von Neuem an.

zu Ⓔ Dauerbetrieb Gleichzeitig zu dem gedrückten Piezozündknopf den roten Feststellhebel, wie der schwarze untere Pfeil in Bild Ⓔ es zeigt, in Position LOCK schieben – fertig. Das Gerät brennt im Dauerbetrieb.

zu (E) Gerät ausschalten Um die Flamme zu löschen, lassen Sie den Piezozündknopf einfach los, oder wenn der Feststellhebel in Position LOCK ist, bringen Sie diesen in die Position OFF (siehe Bild (E)). Das Gerät ist ausgeschaltet.

Lagerung und Transport

Nach Arbeitsende und vor der Lagerung das Gerät völlig abkühlen lassen, bevor Sie es sicher und trocken lagern. Gleiches gilt für den Transport, wobei Sie sicher stellen müssen, dass das Gerät nicht unkontrolliert hin- und herfallen kann.

Reinigung des Gerätes

Die Reinigung des Gerätes ist bei ausgekühltem Brenner mit einem trockenen Tuch möglich. Keine Putzmittel verwenden, da sonst die Brennerlöcher und die Gasdüse verstopfen können.

Wartung + Reparatur

Nur vorgeschriebene Ersatzteile verwenden. Nie ein Gerät mit einem beschädigten Teil in Betrieb nehmen. Reparaturen, auch Düsentausch, nur durch einen autorisierten Flüssiggasfachhändler oder den Hersteller/Vertreiber durchführen lassen. Im Reparaturfall Gerät an Ihre Verkaufsstelle zurückgeben. Diese kann das Gerät zur Wartung und Reparatur an den Hersteller/Vertreiber schicken.

Keine Änderung am Gerät vornehmen. Zusammenbau und Einstellungen, die vom Hersteller vorgenommen wurden, sind nicht zu verändern. Es kann gefährlich sein, eigenmächtig am Gerät bauliche Änderungen vorzunehmen, Teile zu entfernen oder andere Teile zu verwenden, die für das Gerät nicht vom Hersteller/Vertreiber zugelassen sind.

Umwelthinweise

Die Gasfüllung besteht aus umweltfreundlichem Flüssiggas und stellt keine Gefahr für die Umwelt oder Ozonschicht dar. Beachten Sie die Richtlinien für Flüssiggas. Die Nachfüllgasdose und deren Inhalt unterliegen nicht einer Haltbarkeitsdauer.

Entsorgung der Nachfüllgasdose

Restentleerte Gasdosen können dem Sammelsystem der dualen Systeme zugeführt werden. Nicht restentleerte Dosen sind der Schadstoffsammlung zuzuführen.

Entsorgung des Gerätes

Das Gerät ist aus wieder verwertbaren Materialien hergestellt. Für Entsorgung und Recycling dieses Gerätes das zuständige örtliche Amt für Recycling oder das Abfallentsorgungsunternehmen kontaktieren.

Der Küchenbrenner CB 50 soll Ihnen über viele Jahre eine nützliche Küchenhilfe sein.

Technische Daten

Flammtemperatur: ca. 1.300 °C

Verbrauch: ca. 55 g/h

Nennwärmebelastung: ca. 0,76 kW

Tankinhalt: ca. 14 g

Arbeitszeit mit einer Füllung: ca. 15 Minuten

Zündsystem: Piezozündung

Gasart: Propan/Butan-Gasgemisch

Gewicht befüllt: ca. 224 g

Die Leistungsangaben in der Gebrauchsanweisung sind Werte, die unter Laborbedingungen gemessen wurden (gemäß DIN EN 521 5.19). Bei Verwendung des Gerätes mit dem mitgelieferten Propan/Butan-Nachfüllgas können andere Verbrauchswerte gemessen werden. (Wichtige Information: Die Umgebungstemperatur hat einen entscheidenden Einfluss auf die Leistung des Gerätes. In der Regel gilt: bei Kälte wird die Leistung geringer).

Technische und optische Änderungen vorbehalten.

Stand: 08/2011
