PEK 2.3 B1 - Kamera POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Endoskop-Kamera (optisches Inspektionsgerät)
Modell	PEK 2.3 B1
Marke	Powerfix (TARGA GmbH)
Bildschirm	TFT-Farbdisplay, 5,9 cm (2,31 Zoll) Bilddiagonale, Auflösung 960 x 240 Pixel
Kamera-Durchmesser	8 mm
Schwanenhalslänge	ca. 1050 mm
Beleuchtung	4 weiße LEDs, Helligkeit in 8 Stufen regelbar
Display-Helligkeit	In 8 Stufen regelbar
Spannungsversorgung	6 V Gleichspannung (4 x 1,5 V AA/LR6-Batterien)
Batterielaufzeit	ca. 6,5 Stunden
Gewicht (inkl. Batterien)	ca. 430 g
Abmessungen Handgerät (B x H x T)	92 x 44 x 258 mm
Umgebungstemperatur	-10 °C bis +50 °C
Schutzart (Schwanenhals)	IP67 (wasserdicht bis 90 cm Eintauchtiefe)
Zoom-Funktion	2 Stufen (1,5x / 2,0x)
Bilddrehung	180° drehbar, horizontal/vertikal spiegelbar
Video-Out	3,5-mm-Klinkenbuchse, inkl. Cinch-Adapterkabel
Lieferumfang	Kamerakopf mit Schwanenhals, Aufsätze (Magnet, Haken, Doppelhaken, Spiegel), 2 Aufsatzbefestigungen, 4 AA-Batterien, Hartschalenkoffer, Videokabel, Bedienungsanleitung
Bestimmungsgemäße Verwendung	Inspektion und Fehleranalyse an schwer zugänglichen Stellen; nicht für medizinische Zwecke, nicht in Ölen, Laugen oder Säuren
Reinigung	Handgerät mit trockenem Tuch, Schwanenhals mit leicht feuchtem Tuch; keine Lösungsmittel
Garantie	3 Jahre

Häufig gestellte Fragen - PEK 2.3 B1 POWERFIX

Wie schalte ich die Endoskop-Kamera ein?

Halten Sie den Ein-/Austaster (Pos. 3) ca. 2 Sekunden lang gedrückt. Die Betriebsanzeige leuchtet grün und das Kamerabild erscheint auf dem Display.

Wie kann ich die Beleuchtung der Kamera einstellen?

Drücken Sie die Beleuchtungstaste (Pos. 5) am Kamerakopf. Die Helligkeit der 4 LEDs lässt sich in 8 Stufen regeln. Ein erneuter Druck in der höchsten Stufe schaltet die Beleuchtung aus.

Weche Aufsätze sind im Lieferumfang enthalten?

Es sind vier Aufsätze enthalten: Magnet, Haken, Doppelhaken und Spiegel. Zusätzlich gibt es zwei Aufsatzbefestigungen.

Wie setze ich die Batterien ein?

Öffnen Sie das Batteriefach auf der Rückseite, indem Sie die Entriegelung drücken und die Abdeckung abheben. Legen Sie 4 AA-Batterien (1,5 V) polrichtig ein. Das Stoffband unter den Batterien erleichtert später das Entnehmen.

Kann ich die Kamera unter Wasser einsetzen?

Ja, der Schwanenhals ist nach IP67 wasserdicht. Die maximale Eintauchtiefe beträgt 90 cm. Das Handgerät mit Display darf jedoch nicht nass werden.

Wie kann ich die Zoom-Funktion nutzen?

Drücken Sie die Zoom-Taste (Pos. 7). Es stehen zwei Stufen zur Verfügung (1,5x und 2,0x). Ein weiterer Druck deaktiviert den Zoom.

Wie reinige ich die Endoskop-Kamera?

Reinigen Sie das Handgerät mit einem trockenen Tuch. Bei hartnäckigen Verschmutzungen am Schwanenhals verwenden Sie ein leicht angefeuchtetes Tuch mit etwas Spülmittel. Keine Lösungsmittel oder ätzende Reiniger verwenden.

Was bedeuten die Symbole auf dem Display?

Das Display zeigt dauerhaft die Batterieladung (a) an. Kurzzeitig werden die LED-Beleuchtungsstufe (b), der Zoom-Faktor (c) und die Display-Helligkeit (d) eingeblendet.

Wie kann ich das Bild auf einem Fernseher anzeigen?

Verbinden Sie die Video-Out-Buchse (Pos. 10) mit dem mitgelieferten Videokabel und Ihrem TV-Gerät. Schalten Sie die Kamera ein, das Bild wird gleichzeitig auf dem Kamera-Display und dem TV angezeigt.

Was ist bei der Entsorgung zu beachten?

Entsorgen Sie das Gerät gemäß der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte. Batterien gehören nicht in den Hausmüll, sondern in Sammelbehälter. Die Verpackung ist recyclingfähig.

BEDIENUNGSANLEITUNG PEK 2.3 B1 POWERFIX

Bedienungsanleitung und Sicherheitshinweise

IAN 288240

IAN 288240

PI SE

PL LT

Bildskärmens ljusstyrka....32

Zoom-funktionen 32

Modifiera visningen 32

Video-Out funktion....33

Montera tillbehören....35

Bestimmungsgemäße Verwendung 81

Lieferumfang 82

Technische Daten 83

Sicherheitshinweise 83

Inbetriebnahme.... 87

Übersicht der Bedienelemente und Tastenfunktionen 87

Batterien einsetzen/ austauschen....88

Schwanenhals aufstecken / abnehmen....89

Gerät verwenden....89

Ein-/Ausschalten der Endoskop-Kamera 89

Beleuchtung 90

Bildschirmhelligkeit 90

Zoom-Funktion 90

Anzeige anpassen....91

Video-Out Funktion....91

Bildschirmanzeigen 92

Aufsätze montieren....93

Lagerung bei Nichtbenutzung 94

Fehlerbehebung 94

Reinigung 94

Umwelthinweise und Entsorgungshinweise...... 95

Konformitätsvermerke 95

Urheberrecht 96

Hinweise zu Garantie und Serviceabwicklung 96

Herzlichen Glückwunsch!

Mit dem Kauf der Endoskop-Kamera PowerFix PEK 2.3 B1 haben Sie sich für ein hochwertiges Produkt entschieden. Die Kamera mit dem beweglichen Schwanenhals und der regelbaren LED-Beleuchtung kann an schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt werden. Mit dem integrierten Video-Out-Anschluss haben Sie die Möglichkeit, das Kamerabild z.B. auf einem TV-Gerät wiederzugeben.

Machen Sie sich vor der ersten Inbetriebnahme mit der Endoskop-Kamera vertraut und lesen Sie diese Bedienungsanleitung aufmerksam durch. Beachten Sie vor allem die Sicherheitshinweise und benutzen Sie die Endoskop-Kamera nur, wie in dieser Bedienungsanleitung beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe der Endoskop-Kamera an Dritte ebenfalls mit aus. Die Bedienungsanleitung ist Bestandteil des Produktes.

Verwendete Symbole und ihre Bedeutung

GEFAHR! Dieses Symbol, mit dem Hinweis „Gefahr“, kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder sogar zum Tod führen kann.

WARNUNG! Dieses Symbol, mit dem Hinweis „Warnung“ kennzeichnet wichtige Hinweise für den sicheren Gebrauch des Gerätes und zum Schutz des Anwenders.

Dieses Symbol kennzeichnet weitere informative Hinweise zum Thema.

Bestimmungsgemäße Verwendung

Bei der Endoskop-Kamera PEK 2.3 B1 handelt es sich um ein optisches Inspektionsgerät, welches nicht für den medizinischen Bereich zugelassen ist.

Die Endoskop-Kamera mit Schwanenhals und LED-Beleuchtung kann an schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt werden.

Der Schwanenhals ist wasserdicht und für den Einsatz in wässrigen Flüssigkeiten geeignet, dabei darf die Eintauchtiefe 90 cm nicht überschreiten. Bitte beachten Sie, dass nur der Schwanenhals und nicht das Bedienelement (TFT-Bildschirm inkl. Griff) Feuchtigkeit ausgesetzt werden darf. Der Einsatz des Gerätes in Ölen, Laugen oder Säuren ist nicht gestattet.

GEFAHR! Die Endoskop-Kamera ist nicht zur medizinischen Verwendung geeignet und darf keinesfalls in Körperöffnungen eingeführt werden.

Der Hersteller übernimmt keine Haftung, wenn

• die Endoskop-Kamera nicht bestimmungsgemäß verwendet wird.
• durch unsachgemäße Handhabung der Endoskop-Kamera oder Nichtbeachtung dieser Anleitung Sach- oder Personenschäden verursacht werden.
• die Endoskop-Kamera beschädigt, unvollständig oder umgebaut in Betrieb genommen wird.

Dies ist ein Gerät der Informationstechnik. Es darf nur zu privaten Zwecken nicht zu industriellen, kommerziellen oder medizinischen Zwecken verwendet werden.

Bitte beachten Sie die Landesvorschriften bzw. Gesetze des jeweiligen Einsatzlandes.

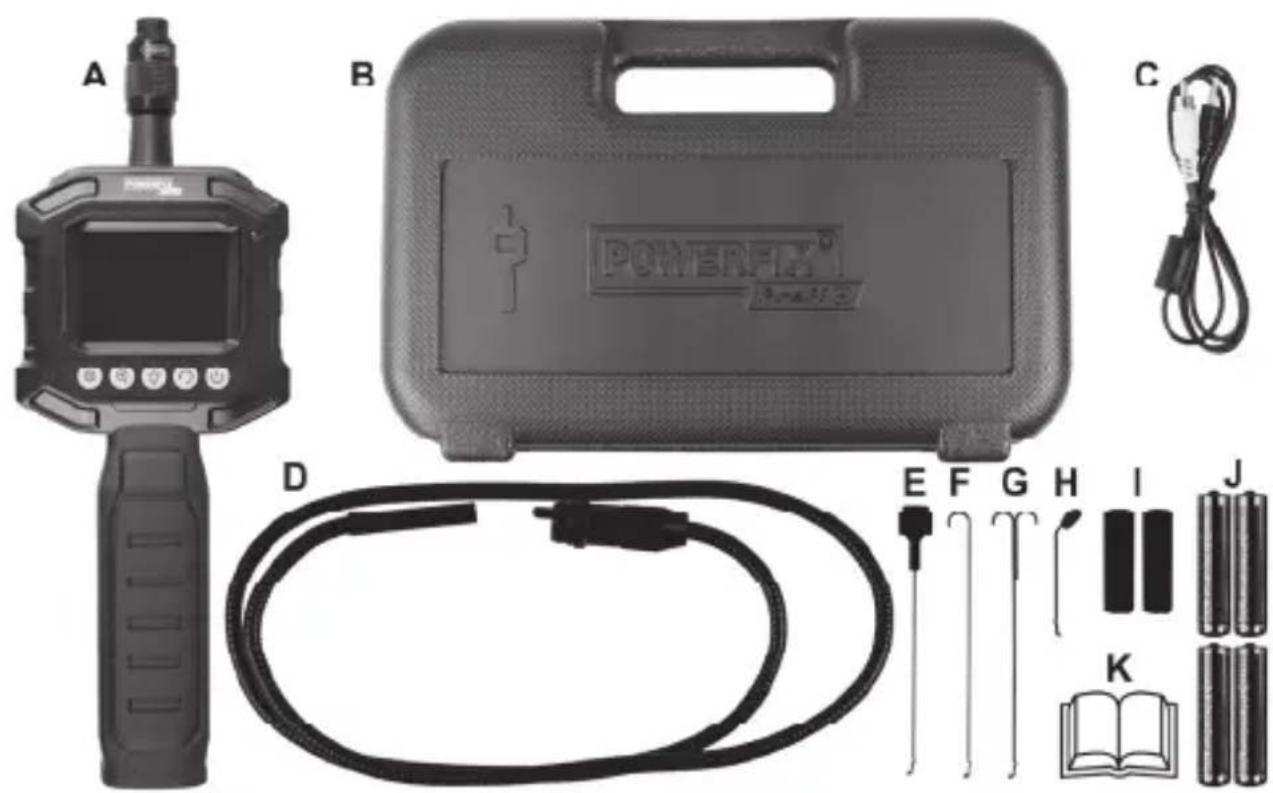

Lieferumfang

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob alle Teile vollständig und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten Lieferung wenden Sie sich bitte an den Hersteller.

D Flexibler Schwanenhals mit Kamerakopf und LED-Beleuchtung

E Kameraaufsatz "Magnet"

F Kameraaufsatz "Haken"

G Kameraaufsatz "Doppelhaken"

H Kameraaufsatz "Spiegel"

I Aufsatzbefestigung (2 Stück)

J 4 x 1,5V AA / LR6 Batterien

K Diese Bedienungsanleitung (Symbolbild)

Technische Daten

TFT-Bildschirm 5,9cm / 2,31" Bilddiagonale
Auflösung 960 (RGB) x 240 bzw.	320 (Pixel) x 240
Kamerabeleuchtung 4 weiße LEDs	(regelbar in 8 Stufen)
Displaybeleuchtung Helligkeit regelbar in 8 Stufen
Spannungsversorgung	6V =4 x 1,5V AA / LR6 Batterien
Laufzeit	ca. 6,5
Umgebungs-/Außentemperatur -10°C bis +50°C
zulässige Lagerbedingungen -10°C bis +50°C, max. 85% rel.Feuchte (nicht kondensierend)
Gesamtlänge Schwanenhals mit Kamerakopf und Adapterfuß	ca. 1050 mm
Endoskopkamera Durchmesser 8 mm
Schutzart flexibler Schwanenhals IP 67
Gewicht (incl. Batterien) ca. 430 g
Abmessung Handgerät (B x H x T) 92 x 44 x 258 mm

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

Sicherheitshinweise

Allgemein

GEFAHR! Die Endoskop-Kamera ist nicht zugelassen für den medizinischen Bereich! Es besteht die Gefahr lebensgefährlicher Verletzungen!

• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Schalten Sie in diesem Fall das Gerät sofort aus und entnehmen Sie die Batterien.
• Eine Anwendung bei Menschen und Tieren ist unzulässig. Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich.
• Überprüfen Sie die Endoskop-Kamera vor jeder Verwendung auf Beschädigungen. Bei Beschädigungen darf das Gerät nicht verwendet werden.

GEFAHR! Kinder und Personen mit Einschränkungen

Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sollten elektrische Geräte nur angemessen verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Es sei denn, sie wurden entsprechend eingewiesen oder werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt. Kinder sollten grundsätzlich beaufsichtigt werden, damit sichergestellt werden kann, dass sie mit diesem Gerät nicht spielen.

Halten Sie auch die Verpackungsfolien fern.

Es besteht Erstickungsgefahr!

GEFAHR! Bildschirm

Üben Sie keinen Druck auf das Display aus und halten Sie spitze Gegenstände vom Display fern. Bei einem gebrochenen Display besteht Verletzungsgefahr. Tragen Sie Handschuhe, wenn Sie die gebrochenen Teile einsammeln und setzen Sie sich gegebenenfalls mit dem Hersteller in Verbindung. Achten Sie bei Kratzern oder anderen Beschädigungen des Bildschirms mit äußerster Sorgfalt darauf, dass die Flüssigkeit des Bildschirms nicht austritt.

Sollte Flüssigkeit ausgetreten sein, beachten Sie die folgenden Hinweise:

- Falls die Flüssigkeit auf die Haut gelangt, wischen Sie diese mit einem sauberen Tuch ab und spülen dann mit reichlich Wasser nach. Kontaktieren Sie gegebenenfalls einen Arzt.

- Wenn die Flüssigkeit ins Auge gelangt ist, spülen Sie diese mit reichlich sauberem Wasser aus. Kontaktieren Sie anschließend sofort einen Arzt bzw. begeben Sie sich in ärztliche Behandlung.

- Wird die Flüssigkeit verschluckt, spülen Sie den Mund zuerst mit Wasser aus und trinken Sie anschließend reichlich Wasser. Kontaktieren Sie sofort einen Arzt!

WARNUNG! Betriebssicherheit

Das Gehäuse der Endoskopkamera darf nicht geöffnet werden, da sich im Inneren keine zu wartenden Teile befinden. Achten Sie darauf, dass das Gerät keinen übermäßigen Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann. Wurde das Gerät jedoch starken Temperaturschwankungen ausgesetzt, warten Sie (ca. 2 Stunden) mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

GEFAHR! Batterien

Legen Sie die Batterien stets polrichtig ein. Beachten Sie dazu die Kennzeichnung auf den Batterien und im Batteriefach. Versuchen Sie nicht, Batterien wieder aufzuladen und werfen Sie diese unter keinen Umständen ins Feuer. Verwenden Sie keine unterschiedlichen Batterien (alte und neue, Alkali und Kohle, usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr.

Batterien dürfen nicht geöffnet oder verformt werden, da auslaufende Chemikalien Verletzungen verursachen können. Bei Haut- oder Augenkontakt muss sofort mit viel Wasser ab- bzw. ausgespült werden und ein Arzt aufgesucht werden. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein. Bewahren Sie die Batterien für Kinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

WARNUNG! Betriebsumgebung/Umweltbedingungen

Halten Sie das Bedienteil (TFT-Monitor inkl. Griff) von Feuchtigkeit fern und achten Sie darauf, dass keine Fremdkörper eindringen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen oder Getränke auf oder neben das Gerät. Vermeiden Sie Erschütterungen, Staub, Hitze und achten Sie darauf, dass kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft. Das Gerät könnte dadurch beschädigt werden.

Achten Sie darauf, dass keine offenen Brandquellen (z.B. brennende Kerzen) auf oder neben dem Gerät stehen.

Inbetriebnahme

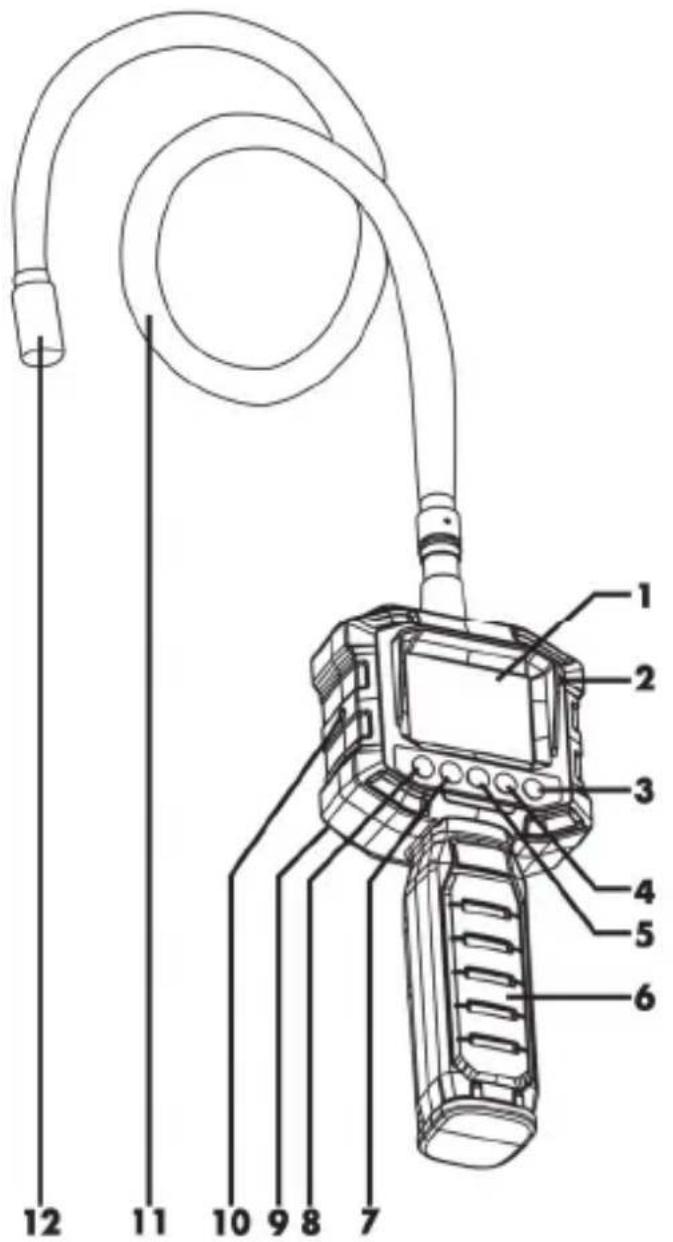

Übersicht der Bedienelemente und Tastenfunktionen

1. Bildschirm
2. Betriebsanzeige
3. Ein-/Austaster
4. Ansicht / Bilddrehen
5. Beleuchtungstaste Kamerakopf

6. Griff

7. Zoom-Funktion

8. Helligkeitseinstellung Display
9. Batteriefach (auf Rückseite)
10. Video-Out-Buchse
11. Flexibler Schwanenhals
12. Kamerakopf mit LEDs

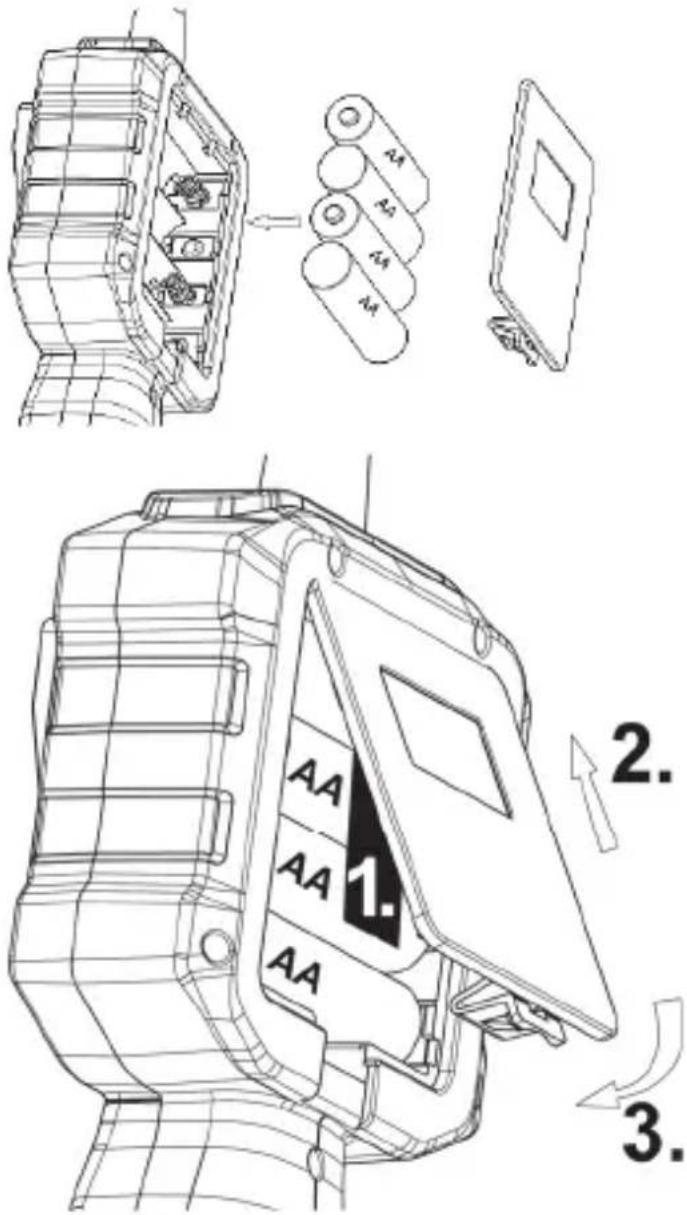

Batterien einsetzen/ austauschen

Achten Sie darauf, dass die Kamera ausgeschaltet ist. Das Batteriefach [9] befindet sich auf der Rückseite des Gerätes.

Entfernen Sie die Batteriefachabdeckung, indem Sie die Entriegelung eindrücken und die Batteriefachabdeckung nach oben abheben. Das Stoffband im Batteriefach soll Ihnen später das Entnehmen der Batterien erleichtern. Achten Sie beim Einlegen der Batterien darauf, dass dieses Stoffband komplett unter allen 4 Batterien verläuft und das Ende des Stoffbandes nach dem Einlegen der Batterien von oben greifbar ist.

Legen Sie 4 Stück 1,5V AA / LR6 Batterien polungsrichtig in das Batteriefach ein. Beachten Sie hierbei die Kennzeichnung im Batteriefach und auf den Batterien.

1. Das Ende des Stoffbandes sollte glatt zwischen Batterien und Batteriefachabdeckung liegen.

2. Verschließen Sie das Batteriefach, indem Sie die Batteriefachabdeckung zunächst mit den beiden Kunststoffnasen in die dafür vorgesehenen Aussparungen am Gehäuse der Endoskopkamera einsetzen.

3. Drücken Sie diese dann nach unten, bis die Verriegelung hörbar einrastet.

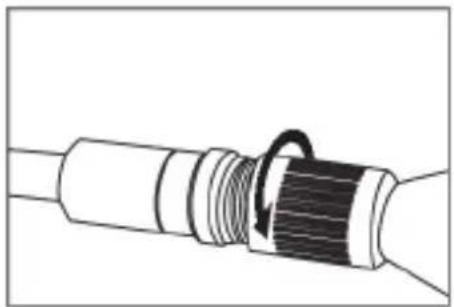

Schwanenhals aufstecken / abnehmen

Gehen Sie folgendermaßen vor:

Um die Dichtheit der Schraubverbindung zu gewährleisten entfernen Sie etwaige Verunreinigungen am Gummiring (a.) und am Schraubgewinde (b.) mit einem leicht angefeuchteten Tuch. Zur Erhaltung der Geschmeidigkeit des Gummiringes sollten Sie diesen gelegentlich z.B. mit etwas Vaseline bestreichen. Der Schwanenhals kann durch den Verpolungsschutz nur in einer Richtung aufgesteckt werden. Führen Sie dazu den Verpolungsschutz in die dafür vorgesehene Aussparung ein (c.).

Der Schwanenhals muss nun noch verschraubt werden. Drehen Sie den Schraubverschluss solange nach rechts, bis dieser fest verschraubt ist.

Um den Schwanenhals abzunehmen, drehen Sie den Schraubverschluss in Richtung „Remove“, bis dieser gelöst ist. Danach kann der Schwanenhals mit etwas Kraft abgezogen werden.

Gerät verwenden

Ein-/Ausschalten der Endoskop-Kamera

Halten Sie den Ein-/Austaster [3] ca. 2 Sekunden lang gedrückt, um die Endoskop-Kamera ein- bzw. auszuschalten. Die Betriebsanzeige [2] leuchtet

grün und nach kurzer Verzögerung wird das Kamerabild auf dem Bildschirm [1] angezeigt.

Beleuchtung

Der Kamerakopf ist mit 4 LEDs ausgestattet. Diese Beleuchtung kann über die Beleuchtungstaste Kamerakopf [5] eingeschaltet werden. Ebenso kann durch mehrmaliges Drücken dieser Taste die Helligkeit der LEDs stufenweise erhöht werden. 8 verschiedene Stufen sind einstellbar. Wurde die höchste Stufe erreicht und die Beleuchtungstaste Kamerakopf [5] wird erneut gedrückt, schaltet sich die Beleuchtung aus. Eine veränderte Einstellung der Beleuchtung wird, nachdem die Kamera aus- und erneut eingeschaltet wurde, wieder auf die Standardeinstellung zurückgesetzt.

Es handelt sich hierbei um eine Spezialleuchte, welche nicht für die Raumbeleuchtung im Haushalt geeignet ist, sondern zur Beleuchtung des Arbeitsbereiches dient.

Bildschirmhelligkeit

Über die Taste Helligkeitseinstellung Display [8] kann die Helligkeit des Bildschirms verändert werden. Durch mehrmaliges Drücken dieser Taste wird die Helligkeit des Bildschirms stufenweise erhöht. 8 verschiedene Stufen sind einstellbar. Wurde die höchste Stufe erreicht und die Taste Helligkeitseinstellung Display [8] wird erneut gedrückt, wird die Helligkeitseinstellung auf den Standardwert zurückgesetzt. Ebenso erfolgt eine Rücksetzung auf die Standardeinstellung, wenn die Kamera aus- und erneut eingeschaltet wird.

Zoom-Funktion

Über die Taste Zoom-Funktion [7] kann die Zoom-Funktion aktiviert werden. Drücken Sie diese Taste, um die Zoom-Funktion stufenweise zu erhöhen. Es stehen zwei Zoom-Stufen zur Verfügung. Wurde die höchste Zoom-Stufe erreicht und die Taste Zoom-Funktion [7] wird erneut gedrückt, wird die Zoom-Funktion wieder deaktiviert. Ebenso erfolgt eine Rücksetzung auf die Standardeinstellung, wenn die Kamera aus- und erneut eingeschaltet wird.

Anzeige anpassen

Durch Drücken der Taste Ansicht / Bilddrehen [4] kann das Kamerabild um 180° gedreht und horizontal bzw. vertikal gespiegelt werden. Diese Einstellung bietet Ihnen die Möglichkeit Ihre Aufnahme in vier verschiedenen Ansichten darzustellen. Eine veränderte Darstellung der Anzeige wird, nachdem die Kamera aus- und erneut eingeschaltet wurde, wieder in der Standarddarstellung wiedergegeben.

Video-Out Funktion

Mit dieser Funktion können die Bilder der Kamera z.B. auf einem TV wiedergegeben werden. Abhängig von dem Gerät, auf dem Sie die Wiedergabe durchführen wollen, wird ein Verbindungskabel benötigt, welches auf der einen Seite zum Anschluss an die Video-Out-Buchse [10] der Endoskopkamera einen 3,5mm-Klinkenstecker haben muss. Der andere Stecker kann in Abhängigkeit von Ihrem Wiedergabegerät variieren. Beachten Sie dazu die Dokumentation Ihres Wiedergabegerätes. Ein Videokabel [C] mit Cinch Anschluss liegt der Endoskopkamera bei.

Um die Video-Out-Funktion zu nutzen, gehen Sie folgendermaßen vor:

• Schalten Sie die Endoskopkamera aus.
- Verbinden Sie die Video-Out-Buchse [10] der Endoskopkamera mit dem beiliegenden Videokabel [C] bzw. mit einem geeigneten Verbindungskabel und Ihrem Wiedergabegerät. Beachten Sie zur korrekten Einstellung Ihres Wiedergabegerätes die zugehörige Dokumentation.
- Schalten Sie die Endoskopkamera mit dem Ein/Austaster [3] ein. Das Bild wird jetzt auf dem Bildschirm der Endoskopkamera und gleichzeitig auf Ihrem Wiedergabegerät angezeigt.

Bitte beachten Sie, dass die Betätigung der Tasten Ansicht / Bilddrehen [4], Zoom-Funktion [7] und Helligkeitseinstellung Display [8] nur Einfluss auf die Bildschirmanzeige der Endoskopkamera hat. Für die Anzeige an dem genutzten Wiedergabegerät, z.B. TV, ist die Betätigung dieser Tasten nicht relevant.

Bildschirmanzeigen

Folgende Anzeigen werden auf dem Bildschirm dargestellt:

a Batterieladestandsanzeige (permanent)
b LED-Beleuchtung des Kamerakopfes (Anzeige für ca. 2 Sekunden bei Betätigung der Beleuchtungstaste Kamerakopf [5]).
c Zoom-Faktor 1,5x bzw. 2,0x (Anzeige dauerhaft bei Betätigung der Taste Zoom-Funktion [7]).
d Bildschirmhelligkeit (Anzeige für ca. 2 Sekunden bei Betätigung der Taste Helligkeitseinstellung Display [8]).

Aufsätze montieren

Dem Gerät liegen folgende Aufsätze/Befestigungen bei:

Aufsatzbefestigung [I]

Legen Sie den kleinen Wiederhaken des Aufsatzes in die dafür vorgesehene Öffnung am Ende des Schwanenhalses kurz unterhalb des Kamerakopfes.

Hinweis: Beim Magnet und beim Doppelhaken muss die Aufsatzbefestigung wegen der Größe bereits vorher auf den Aufsatz geschoben werden.

Schieben Sie nun die Aufsatzbefestigung vorsichtig und vollständig über den Kamerakopf. Achten Sie darauf, dass der Aufsatz in der vorgesehenen Aussparung der Aufsatzbefestigung liegt.

Lagerung bei Nichtbenutzung

Wenn Sie die Endoskopkamera für längere Zeit nicht benutzen, entnehmen Sie die Batterien, um einem Auslaufen vorzubeugen.

Bewahren Sie die gereinigte, trockene Endoskopkamera und die Zubehörteile in dem mitgelieferten Hartschalenkoffer (B) an einem trockenen und kühlen Ort auf.

Fehlerbehebung

Das Gerät lässt sich nicht einschalten

1. Batterien sind möglicherweise leer, legen Sie neue Batterien ein.
2. Prüfen Sie, ob die Batterien richtig eingelegt wurden.

Kein Bild im Display / Bildstörungen

Überprüfen Sie die Verbindung zwischen Schwanenhals und Handteil. Nehmen Sie den Schwanenhals ab und stecken Sie diesen anschließend erneut auf, wie im Kapitel „Schwanenhals aufstecken / abnehmen“ beschrieben.

Bildstörungen an einem externen Bildschirm, z.B. TV-Gerät

Überprüfen Sie die Kabelverbindung. Unter Umständen müssen Sie ein anderes Kabel verwenden.

Reinigung

Reinigen Sie das Gerät bei Verschmutzung mit einem trockenen Tuch, bei hartnäckigen Verschmutzungen mit einem leicht angefeuchteten Tuch. Achten Sie darauf, dass beim Reinigen des Displays kein starker Druck ausgeübt werden darf, um das Display nicht zu beschädigen. Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel. Es darf keine Feuchtigkeit in das Bedienteil eindringen.

Verwenden Sie zur Reinigung des Schwanenhalses ein leicht angefeuchtetes Tuch ggf. mit etwas Spülmittel.

Umwelthinweise und Entsorgungshinweise

Die mit diesem Symbol gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden.

Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das Produkt erworben haben.

Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden. Bitte beachten Sie, dass Batterien nur im entladenen Zustand in die Sammelbehälter für Geräte-Altbatterien gegeben werden dürfen, bzw. bei nicht vollständig entladenen Batterien, Vorsorge gegen Kurzschlüsse getroffen werden muss.

Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Konformitätsvermerke

Dieses Gerät entspricht hinsichtlich Übereinstimmung den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2014/30/EU sowie der RoHS Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklärung kann unter folgendem Link heruntergeladen werden: www.targa.de/downloads/conformity/288240.pdf

Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfältigen von Daten und Informationen ist ohne ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung.

Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Produktes die beigefügte Dokumentation. Sollte es einmal zu einem Problem kommen, welches auf diese Weise nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführender Service veranlasst. In der Garantie wird das Produkt bei Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel sind von der Garantie ausgeschlossen.

Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben dieser Garantie und werden durch diese nicht eingeschränkt.

Service

Telefon: 02921 - 89 13 000

E-Mail: [e-mail]

Telefon: 01 - 26 76 195

E-Mail: [e-mail]

Telefon: 044 - 55 10 057

E-Mail: [e-mail]

IAN: 288240

Hersteller

TARGA

GmbH

Coesterweg 45

DE-59494 Soest

DEUTSCHLAND
