BEDIENUNGSANLEITUNG Vegas Megakick

Autoradio mit CD- & MP3-Spieler „Megakick Vegas“

wir möchten Ihnen zum Erwerb Ihres neuen Autoradios gratulieren!

Mit dieser Wahl haben Sie sich für ein Produkt entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint.

Lesen Sie bitte die folgenden Bedienhinweise sorgfältig durch und befolgen Sie diese, um in möglichst ungetrübten Genuss des Gerätes zu kommen!

Technische Daten:

Betrieb: DC 12 V

Stromaufnahme: max. 8 A

Ausgangsleistung (max.): 4 x 40 W

Impedanz: 4 Ω Lautsprecher

Frequenzgang: 20 – 20000 Hz

Frequenzbereich (Radio): 87.5 - 108.0 MHz (FM)

522 - 1620 kHz (MW)

Trennschärfe: 50 kHz (FM), 9 kHz (MW)

Zwischenfrequenz: 10.7 MHz (FM), 450 kHz (MW)

Empfindlichkeit: 2.8 μV bei (S/N) = 30 dB

Signal/Rausch-Verhältnis (S/N): 50 dB

Übersprechdämpfung: 20 dB

Sicherung: 10A

Leistungsmerkmale

• Spielt Musik-CDs ab.
• Spielt MP3 von SD-Card oder MP3-Spieler per USB ab.
  • 30 Sender speicherbar (jeweils 18 FM und 12 AM).
  • Viele Radiodatensystemfunktionen (RDS-EON).
  • Elektronisches Antischocksystem.
  • Abnehmbares Bedienungsfeld als Diebstahlschutz.

Sicherheitshinweise

• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
  • Der Einbauwinkel muss unter 30° sein.
  • Das Gerät keinen mechanischen Belastungungen oder Feuchtigkeit aussetzen.
  • Das Gerät, wegen der Durchlüftung, nicht abdecken und vor direkter Sonneneinstahlung schützen.
• Reinigen Sie das Gerät mit einem weichen trockenen Tuch.
• Wichtig! Sollten das Gerät einmal beschädigt werden, lassen Sie es nur durch den Hersteller oder eine Fachwerkstatt instandsetzen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien / -tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.
  • Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.

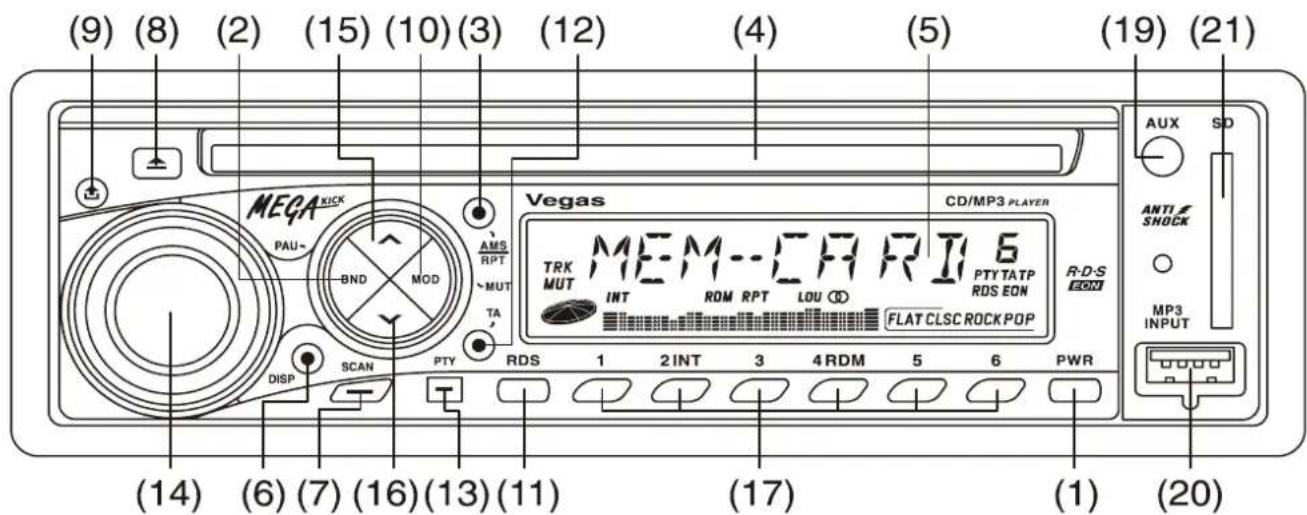

Funktionen:

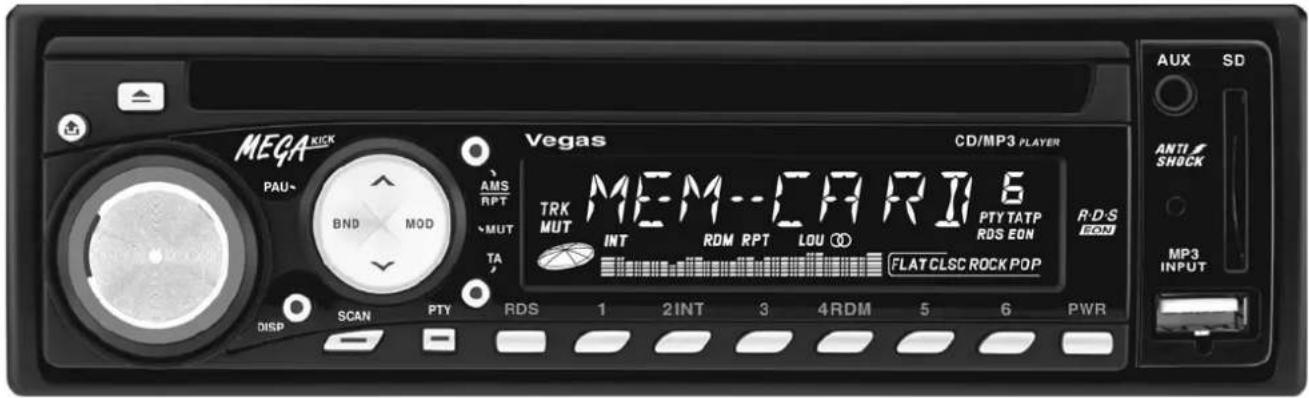

(9) (8) (2) (15) (10) (3) (12) (4) (5) (19) (21) MEGA KICK PAU~ BND MOD AMS RPT MUT TA DISP SCAN PTY RDS 1 2 INT 3 4 RDM 5 6 PWR VAS TRK MUT INT ROM RPT LOU FLAT CLSC ROCK POP CD/MP3 PLAYER MEM--CFRIL6 PTY TATP RDS EON R-D-S ECON ANTI SNOCK MP3 INPUT (14) (6) (7) (16) (13) (11) (17) (1) (20)

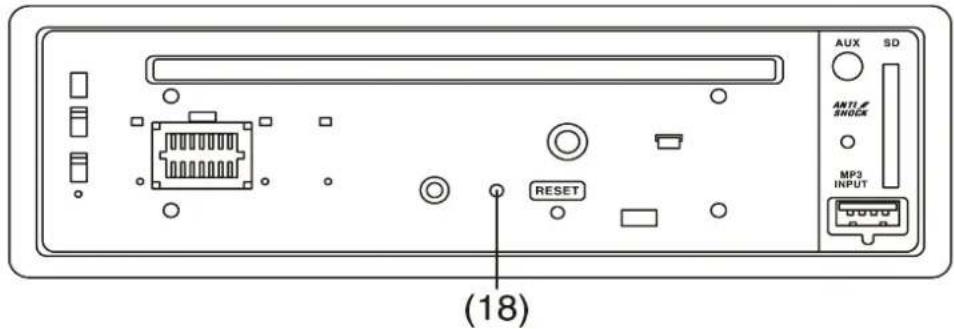

(18)

1. POWER: Ein- / Aus-Schalter.
2. BAND: a) Umschal ter für die Frequenzbereiche: FM1, FM2, FM3, MW1 oder MW2. Der jeweils aktive Bereich wird auf dem Display dargestellt. b) Pausentaste beim Abspielen von MP3 oder CD.
3. AMS \~ RPT: a) AS = Die 6 stärksten Sender der Region werden automatisch abgespeichert, danach wechselt die Funktion des Knopfes automatisch zu PS = Die 6 gespeicherten Sender werden nacheinander im Abstand von 5 s angesteuert. Drückt man den Knopf [3] länger als 2 s wird der Speichervorgang (AS) wiederholt. b) Wiederholt das aktuelle Lied beim Abspielen von MP3 oder CD.
4. CD-Einschub.
5. LCD: Auf dem Bildschirm werden jeweils die aktiven Senderfrequenzen und Funktionen angezeigt.
6. DISP: a) Aktiviert die Anzeige von Sendernamen, Frequenzbereich und Frequenz, die aktuelle Zeit, Name des Programmtyps und Nummer des Liedes mit Spielzeit, soweit diese Informationen verfügbar sind. b) Einstellung der Uhrzeit = Den Knopf [6] gedrückt halten, bis die Platzhalter der Ziffern erscheinen und blinken. Jetzt kann man mit VOL/SEL [14] die Stunde (im Uhrzeigersinn drehen) und die Minuten (gegen den Uhrzeigersinn drehen) einstellen.
7. SCAN: Automatische Sendersuche durch alle Frequenzbereiche. Die empfangbaren Sender werden im Abstand von 5 s angesteuert. Die Suche kann beim gewünschten Sender abgebrochen werden, in dem man den Knopf [7] nochmals drückt.
8. EJECT: Wirft die CD aus dem Laufwerk.
9. PANEL RELEASE: Taste zum Ablösen des Bedienungsfeldes.
10. MOD \~ MUTE: a) Umschalter. Durch kurzes Drücken der Taste aktiviert man nacheinander die Funktionen RADIO → CD/MP3 → USB-Laufwerk → SD-Card-Laufwerk → Hilfseingang für externes Audiogerät wie CD-Spieler (AUX) → RADIO → ... b) Drückt man die Taste für mehr als 2 s wird die Stummschaltung aktiviert bzw. deaktiviert.
11. RDS: Aktiviert die RDS-Funktionen. PS = Der Name des aktuellen Senders wird übertragen. TP = Der aktuelle Sender bietet Verkehrsfunk an. AF = Automatisches Wechseln der Empfangsfrequenz, wenn das Signal zu schwach wird. Sollte keine Alternativfrequenz verfügbar sein, blinkt das RDS-Symbol. EON = Ermöglicht den Empfang von Verkehrsfunk, selbst wenn der gewählte Sender keinen eigenen hat. REG ON/REG OFF = Um sich auf regionale Radiosender zu beschränken, drückt man RDS [11] länger als 2 s. Es erscheint dann REG ON auf dem Display. Um diese Funktion zu deaktivieren drückt man wieder [11] für 2s bis REG OFF auf dem Display erscheint.

120-051

1. TA: Ein- / Aus-Schalter der Funktion Verkehrsdurchsage. Wenn der gewählte Sender das TP-Signal überträgt oder durch EON verlinkt ist, wird das laufende Programm oder das Abspielen von MP3 bzw. CD für die Verkehrsdurchsage unterbrochen. Ferner wird für die Zeit der Durchsage die Lautstärke des Radios erhöht.
2. PTY: Umschalter zur Auswahl einer Sparte (Schaltung: POP M → NEWS → Aus → POP M). Bei der Sendersuche wird dann berücksichtigt, wenn eine entsprechende Programmkennung übertragen wird. Wird kein Sender mit dieser Kennung gefunder erscheint PTY NONE auf dem Display.
3. VOL/SEL: a) Anschalten, wenn sich das Radio im Standby-Betrieb befindet. b) Regulierung von Lautstärke, Tiefen, Höhen, Balance und Lautstärkenverteilung von Front- und Hecklautsprecher. Jedes Drücken von VOL/SEL [14] schaltet wie folgt weiter VOLUME → BASS → TREBLE → BALANCE → FADER → VOLUME. c) Funktionswahlschalter der Audioeinstellungen TA → MASK → RETUNE → DSP → LOUD → MULT → SCROLL → BEEP → STEREO/MONO → DX/LOCAL → TA.
4. ^ : a) Im Radiobetrieb wird auf dem aktuellen Frequenzband der nächste Sender angesteuert. b) Im CD- oder MP3-Betrieb wird das nächste Lied abgespielt.
5. v : a) Im Radiobetrieb wird auf dem aktuellen Frequenzband der vorherige Sender angesteuert. b) Im CD- oder MP3-Betrieb wird das vorherige Lied abgespielt.
6. RDM 1 - 6: a) Hier können die 6 durch AMS [3] gespeicherten Sender einzeln wieder aufgerufen werden. Um einen bestimmten aktuellen Radiosender abzuspeichen drückt man einfach einen gewünschten Kopf von 1 bis 6 länger als 2 Sekunden, dann ist dieser Sender gespeichert. b) Im CD-oder MP3-Betrieb haben diese Knöpfe folgende Funktion. 2 = Alle Titel werden für 10 s angespielt; 4 = Die Titel werden in zufälliger Reihe abgspielt; 5 = Titelsuche -10 (abwärts); Titelsuche +10 (aufwärts).
7. RESET: Rücksetzen in die Werkseinstellung (befindet sich unter dem Bedienungsfeld). Alle Speicher werden gelöscht. Es empfielt sich diese Funktion nach der Installation und bei anormalen Betrieb des Radios einzusetzen.

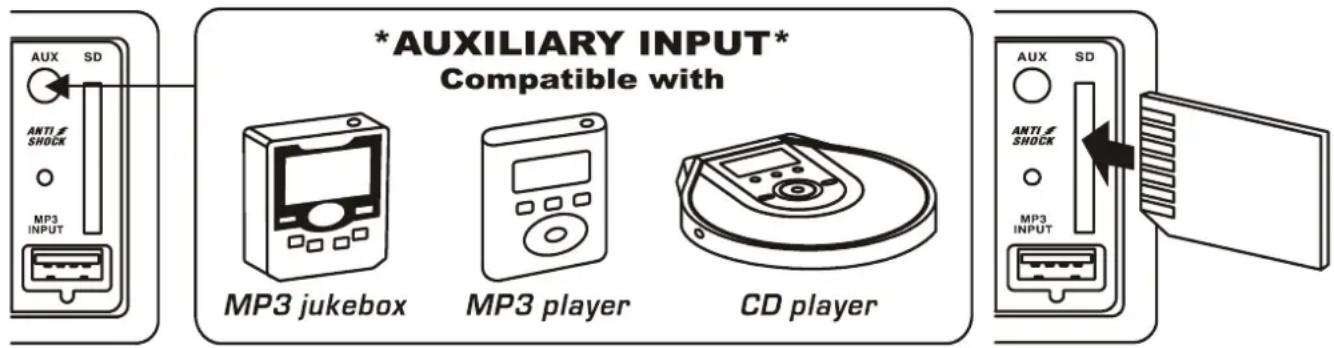

8. AUX: Anschluss für ein externes Audiogerät, wie CD-Spieler oder MP3-Spieler. Der Eingang wird angesteuert mit MOD [10].
9. MP3 INPUT: USB-Anschluss für einen MP3-Spieler oder Datenspeicher. Der Eingang wird angesteuert mit MOD [10].
10. SD: SD-Card-Einschub für SD-Speicherkarten. Der Eingang wird angesteuert mit MOD [10].

Der Funktionswahlschalter / Lautstärkenregler VOL/ SEL [14]:

1. Durch einfaches Drehen dieses Schalters regelt man die Lautstärke des Radios.
2. Durch mehrfaches Antippen des Schalters werden folgende Funktionen durchlaufen, die dann durch Drehen des Schalters reguliert werden können: Lautstärke → Tiefen → Höhen → Balance → Lautstärkenverwaltung → Lautstärke. Die aktuelle Funktion wird auf dem Display angezeigt.
3. Drückt man den Schalter länger als zwei Sekunden, kommt man in ein anderes Einstellungsmenü. Man kann dann wie beschrieben die gewünschten Einstellungen vornehmen. Durch erneutes Drücken des Drehschalter [14] für länger als zwei Sekunden kommt man zum jeweils nächsten Menüpunkt.

3.1 TA SEEK/TA ALARM (Verkehrsmeldungen)

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. In der Betriebsart TA SEEK schaltet das Gerät automatisch auf einen andere Sender um, wenn der aktuelle keine Verkehrsmeldungen überträgt oder das Signal zu schwach wird. In der Betriebsart TA ALARM erfolgt keine automatische Umschaltung, sondern es wird nur ein Signalton gegeben.

3.2 MASK DPI/MASK ALL (Maskieren)

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. In der Betriebsart MASK DPI werden bei der Sendersuche alle Sender ignoriert, die einen anderen PI-Code haben. In der Betriebdart MASK ALL, werden alle Sender ignoriert, die einen anderen PI-Code haben oder deren RDS-Signal zu schwach ist.

3.3 RETUNE-L/S (Einstellungsintervall für TA SEEK)

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. Bei RETUNE-L wird der nächste Sender nach 180 Sekunden gesucht. Bei RETUNE-S nach 45 Sekunden.

Durch Drehen des Schalters [14] kann man zwischen den vier Funktionen hin- und herschalten. Es folgende Möglichkeiten POP M, ROCK M und CLASS-FLAT M.

3.5 LOUD ON/OFF (Lautheit)

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. Bei LOUD ON werden bei geringer Lautstärke die Höhen und Tiefen stärker betont.

3.6 MULT ON/OFF

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. (Diese Funktion gibt es nicht in diese Modell)

Die Anzeigen auf dem Display laufen entweder von links nach rechts (SCROLL 1) oder von rechts nach links (SCROLL 2).

3.8 BEEP ON/OFF (Tastentöne)

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. Bei BEEP ON ertönt bei jedem Tastendruck ein Bestätigungssignal. (Diese Funktion gibt es nicht in diese Modell)

3.9 STEREO/MONO

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten.

3.10 DX/LOCAL (Empfangsmodus)

Durch Drehen des Schalters [14] kann man zwischen den beiden Funktionen hin- und herschalten. Im DX Modus werden auch nach weit entfernten Sendern gesucht. Im LOCAL Modus nur nach regionalen.

RDS-Funktionen:

RDS ist ein digitales Informationssystem, dessen Signale auf UKW-Frequenzen übertragen werden. Es ermöglicht Radiostationen Zusatzinformationen zu übermitteln.

AF (Alternativfrequenzen):

Ist der AF-Modus aktiv, so wird ständig die Signalstärke des aktuellen Senders und der von

Alternativfrequenzen überprüft. Der Modus wird durch Drücken von RDS [11] aktiviert.

Längeres Drücken schaltet zusätzlich den Regionalmodus ein, d.h. es werden nur Sender mit gleichem PI-

Code berücksichtigt. Auf dem Display erscheint die Meldung REG ON.

TA (Verkehrsmeldungen) [12]:

Ist der TA-Modus aktiv, werden Radiosendungen oder auch die Wiedergabe anderer Medien unterbrochen, sobald eine Verkehrsmitteilung erfolgt. Außerdem erscheint ein Hinweis auf dem Display.

PTY-Knopf (Programmtyp) [13]:

Ist der PTY-Modus aktiv verläuft die Sendersuche gemäß den von Ihnen festgelegten Voreinstellungen.

Das Ansteuerung von Datein auf Speichermedien:

Ansteuern kann man die verschiedenen Ports mit MOD [10].

Wenn MP3-Datein von SD- oder USB-Datenträgern abgespielt werden, dann sind folgende Funktionen aktiv.

• Mit den Schaltern [15] und [16] kann man zur vorherigen oder zur nächsten Datei springen.
• Mit AMS [3] kann man auf Titelnummern- (TRK SCH) → Datei- (FILE SCH) → Zeichensuche (CHAR SCH) umstellen.
• Durch Drehen von VOL/SEL [14] kann man jeweils die Eingabe bei TRK SCH, FILE SCH und CHAR SCH machen.

Achtung: SD- oder USB-Datenträger sollten durch einen Computer formatiert sein, um problemfrei von der Software des Radios erkannt zu werden! MP3-Dateien mit einer Bitrate unter 128 kbps werden unter Umständen nicht erkannt!

Installation:

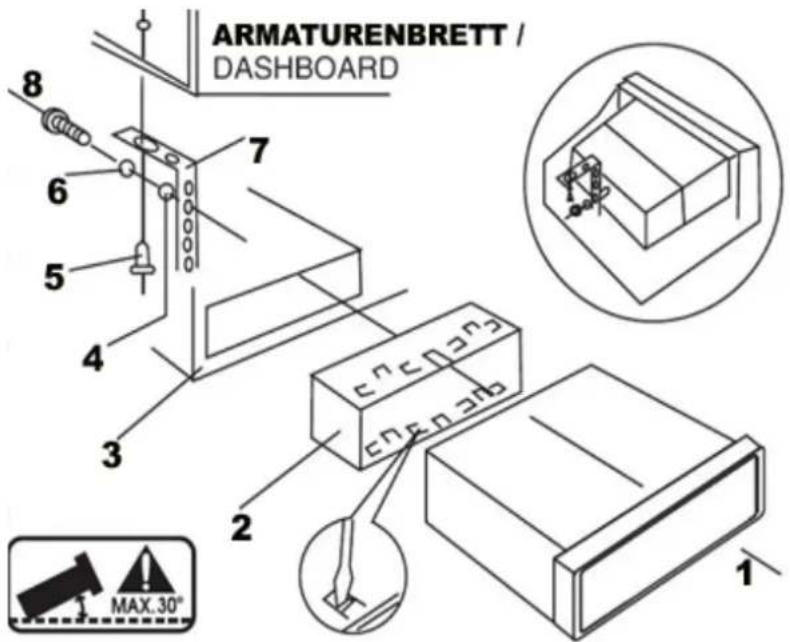

ARMATURENBRETT / DASHBOARD 8 6 5 4 3 7 2 1 MAX.30°

1. Befestigen Sie den Haltewinkel (7) mit der Schraube (5) in der Radiokonsole (3) im Armaturenbrett.
2. Lösen Sie die Schrauben und nehmen Sie den Befestigungsrahmen (2) vom Radio (1) ab.
3. Setzen Sie den Befestigungsrahmen (2) in die Radiokonsole (3) und befestigen ihn mit Hilfe der Schraube (8) und den Unterlegscheiben (4&6) am Haltwinkel (7).
4. Biegen Sie die Metallkrallen des Befestigungsrahmens (2) soweit das notwendig ist.
5. Schliessen Sie alle Kabel an das Radio (1) und schieben es anschließend in den Rahmen.

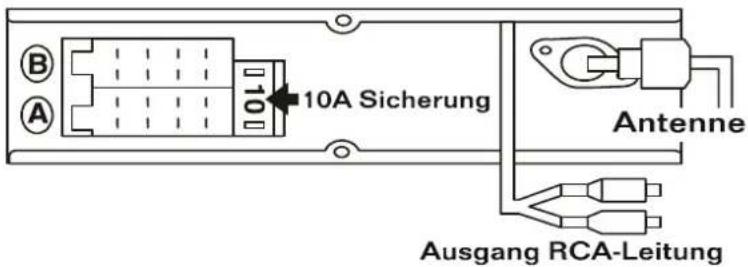

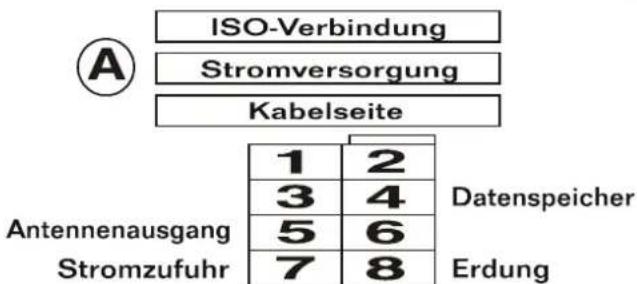

Anschlussterminals POWER (A) und SPEAKER (B):

10A Sicherung Antenne Ausgang RCA-Leitung

ISO-Verbindung Stromversorgung Kabelseite 1 2 3 4 Datenspeicher 5 6 7 8 Erdung Antennenausgang Stromzufuhr

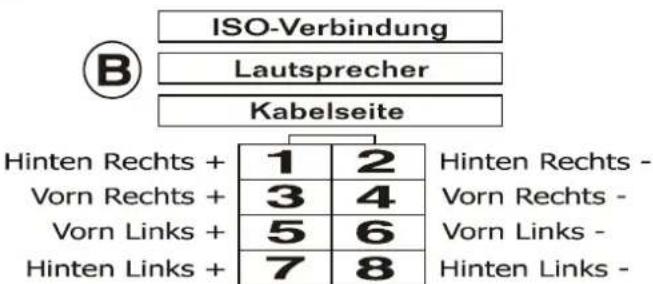

ISO-Verbindung Lautsprecher Kabelseite Hinten Rechts + Vorn Rechts + Vorn Links + Hinten Links + 1 2 Hinten Rechts - 3 4 Vorn Rechts - 5 6 Vorn Links - 7 8 Hinten Links -

• A4: Datenspeicher (12V)
• A5: Antennena usgang
• A8: Erdung
• B1: Lautsprecher (+) hinten rechts
• B2: Lautsprecher (-) hinten rechts
• B3: Lautsprecher (+) vorn rechts
• B4: Lautsprecher (-) vorn rechts
• B5: Lautsprecher (+) vorn links
• B6: Lautsprecher (-) vorn links
• B7: Lautsprecher (+) hinten links
• B8: Lautsprecher (-) hinten links

• A7: Stromzufuhr (12V) / Verbindung mit der Zündung

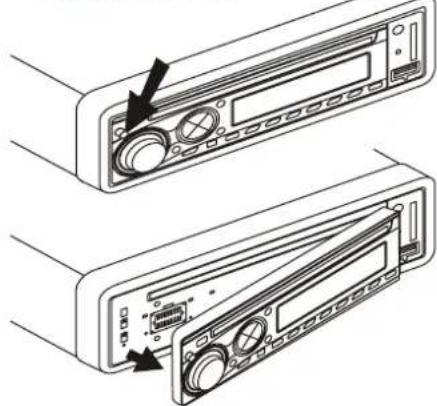

FIGURE A

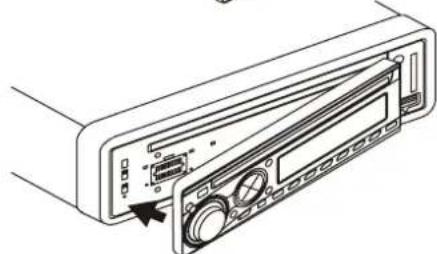

FIGURE A: Entfernen Sie das Bedienfeld, wenn Sie das Fahrzeug für längere Zeit parken und während der Installation des Radios, indem Sie auf PANEL RELEASE [9] drücken und es abziehen.

FIGURE B

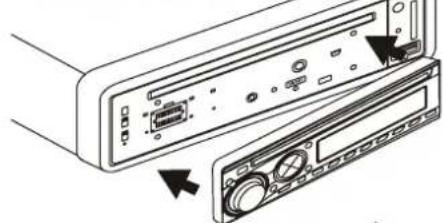

FIGURE B: Setzen Sie das Bedienfeld wieder ein, indem Sie es zuerst rechtsseitig ansetzen und dann linksseitig einrasten.
