BEDIENUNGSANLEITUNG SmartMate Reiner SCT

Installationsanleitung

cyberJack®

smartMate®

1	ätebeschreibung 4	6 cyberJack
2	bokartenleser in Betrieb nehmen 5	6.1 Menü
2.1	hipkartenleser auspacken und aufstellen 5	6.2 Erfassen
2.2	schreibung der Bedienelemente 6	6.3 Ändern
2.3	maßnahmen zum sicheren Betrieb 7	6.4 Löschen
3	allation der Hardware am PC 9	6.5 Selbsttest
3.1	perJack® pinpad/e-com LPT 9	7 lang
3.2	perJack® pinpad/e-com USB 10	7.1ufe bei S
4	allation der Softwarekomponenten 11	7.2 Servio
4.1	perJack® Base Components Setup 13	7.3 Garar
4.2	perJack® PC/SC Components Setup 17	7.4 Schnit
4.3	microsoft Windows PC/SC Basis Komponenten Setup 17	7.5 Techn
4.4	smartMate® 17	7.6 Zertif
5	Funktionen Ihres cyberJack®-Chipkartenlesers 18	8 ArtMat
5.1	erätemanager 18
5.2	Die Funktion Sichere PIN-Eingabe 26
5.3	Integration der cyberJack®-Chipkartenleser in Anwendungen 28
5.3.1	Electronic Banking 28
5.3.2	Elektronische Signatur 28
5.3.3	GeldKarte 28

6 cyberJack® biometric		29
6.1 Menü		30
6.2 Erfassen		31
6.3 Ändern		32
6.4 Löschen		32
6.5 Selbsttest		32
7 lang		33
7.1ufe bei Störungen		33
7.2	Service	33
7.3	Garantieerklärung	33
7.4	Schnittstelleninformationen für Entwickler	33
7.5	Technische Daten	34
7.6	Zertifizierungen und Gütesiegel	35
8	rtMate® – Die ersten Schritte	36

Liebe Kundin, lieber Kunde...

Liebe Kundin, lieber Kunde,

der Chipkarte gehört die Zukunft zur Absicherung elektronischer Geschäfte. Im Online Banking und in der Absicherung digitaler Transaktionen ist das neue Medium bereits heute stark verbreitet:

HBCI – Homebanking mit neuem Sicherheitsstandard

Kontoabfragen, Überweisungen und Wertpapiergeschäfte von zu Hause aus tätigen: Die Basis für sicheres Homebanking ist HBCI. Dieser neue Standard der deutschen Kreditwirtschaft ist dem Verfahren mit PIN und TAN weit überlegen. Denn HBCI bietet deutlich mehr Sicherheit und Komfort: Daten, die über das Internet an die Bank geschickt werden, werden zuvor verschlüsselt und mit einer Digitalen Signatur versehen.

Elektronische Signatur – Die Unterschrift fürs Internet

Die rechtsgültige persönliche Unterschrift im Internet kommt und mit ihr der Schutz vor Manipulation: die Elektronische Signatur. Mit dieser elektronischen Unterschrift können Sie Verträge, Steuererklärungen, Dokumente an kommunale Dienste aber auch E-Mails und vieles mehr signieren und verschlüsseln.

GeldKarte – Sicher bezahlen im Internet

Geld elektronisch bei der Bank holen und damit im Internet bezahlen. Die GeldKarte gewährleistet Ihnen dabei absolute Anonymität und höchste Sicherheit.

Biometrie – Endlich keine PIN mehr merken

Einfach den Finger kurz auflegen und schon steht der Zugang zu Computer und Konto offen. Aufwand, Kosten und Ärger durch vergessene PINs und Passwörter gehören der Vergangenheit an.

Mit der cyberJack ^® -Produktfamilie finden Sie für alle diese Anwendungen das passende Gerät. Wie Sie Ihren Chipkartenleser anschließen, bedienen und in Ihre Anwendungen integrieren beschreibt die vorliegende Anleitung.

Viel Spaß mit Ihrem neuen Gerät wünscht Ihnen Ihre

REINERSCT

Kartengeräte GmbH & Co. KG

Furtwangen/Schwarzwald

Gerätebeschreibung

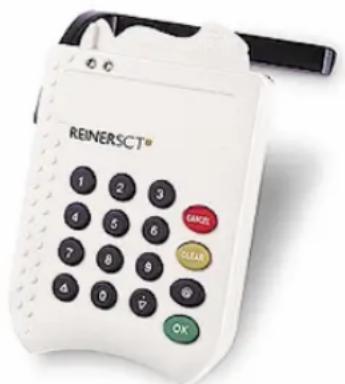

cyberJack® pinpad

Mit dem cyberJack® pinpad sind sensible Daten wie die Karten-PIN vor Hackern sicher: Das Gerät erfüllt die Anforderungen der Sicherheitsklasse 2 für Chipkartenlesegeräte. Bei der Eingabe werden die PIN-Daten über die Gerätetastatur direkt an die Chipkarte weitergegeben – ohne Umweg über den PC. So können sie nicht durch Viren oder ein trojanisches Pferd ausgespäht werden.

Das Gerät lässt sich mit einem abnehmbaren Metall-Standbügel in ergonomischer Pultform aufstellen und kann ohne Standfuß platzsparend untergebracht werden, z.B. in der Notebooktasche.

cyberJack® e-com

Der cyberJack ^® e-com ist ein Chipkartenleser der Sicherheitsklasse 3. Zusätzlich zu den Funktionen Homebanking und elektronische Signatur kann man mit diesem Gerät auch im Internet mit der GeldKarte bezahlen. Außerdem kann die Gerätefirmware des cyberJack ^® e-com aktualisiert werden und weitere Applikationen sind nachladbar, was das Gerät sehr zukunftsfähig macht.

cyberJack® biometric

Der cyberJack ^® biometric basiert auf dem cyberJack ^® e-com der um ein Zusatzmodul zum Erfassen und Erkennen von Fingerabdrücken erweitert wurde. Alle für den cyberJack ^® e-com beschriebenen Funktionen gelten auch für den cyberJack ^® biometric entsprechend.

Die Geräte cyberJack ^® pinpad, cyberJack ^® e-com und cyberJack ^® biometric sind erhältlich in den Anschlussvarianten USB und LPT.

Chipkartenleser in Betrieb nehmen

2.1 Chipkartenleser auspacken und aufstellen

Auspacken

In der Verpackung sind enthalten:

■ cyberJack ^® Chipkartenleser
■ Standfuß
■ CD-ROM
■ SIM-Adapterkarte
■ Kurzanleitung zur Geräteinstallation

1) Sollten Sie das Gerät nicht direkt von REINER SCT beziehen, befinden sich unter Umständen noch weitere Komponenten in der Verpackung.

Aufstellen

Bitte entnehmen Sie Gerät und Standfuß aus der Verpackung und schieben Sie den Standfuß in die Führung auf der Rückseite des Geräts komplett ein, so dass der Chipkartenleser einen sicheren Stand hat. Bei Bedarf können Sie das Kabel in die am Standfuß angebrachte Halterung einlegen, so dass der Kabelabgang nach hinten erfolgt. Achten Sie darauf, dass das aufgebrachte Siegel unbeschädigt ist und der Abbildung auf dem Foto entspricht.

Stellen Sie das Gerät so auf, dass Sie stets alle Bedienelemente im Blickfeld haben und bequem die Tastatur bedienen können.

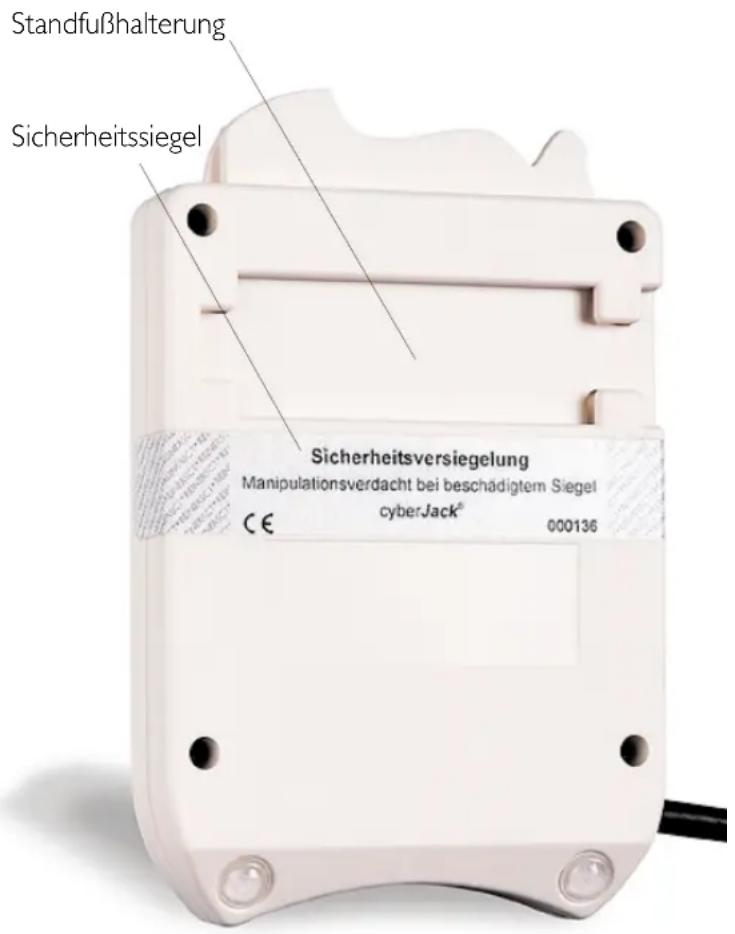

Standfußhalterung Sicherheitssiegel Sicherheitsversiegelung Manipulationsverdacht bei beschädigtem Siegel cyberJack® 000136 CE

Chipkartenleser in Betrieb nehmen

2.2 Beschreibung der Bedienelemente

Aufnahme für Chipkarten

Die Chipkarten werden mit dem Chip voraus bis zum Anschlag in das Gerät eingesteckt. Der Chip zeigt dabei nach oben zur Tastaturseite.

Leuchtdioden (LEDs)

Grüne LED Anzeige des Betriebszustandes

Gelbe LED Anzeige sicherer Betrieb, Anzeige Fehlerzustand

Display (nicht cyberJack® pinpad)

Der cyberJack ^® e-com und cyberJack ^® biometric verfügen über ein Display mit zwei Zeilen á 16 Zeichen. Auf dem Display werden Steuertexte für die Eingabe der PIN ausgegeben. Bei GeldKarte-Anwendungen werden auf dem Display Zahlungsbetrag und -empfänger angezeigt.

Tastatur

0—Eingabe der PIN-Ziffern

Bestätigung von Transaktionen, z.B. der eingegebenen PIN

Abbruch von Transaktionen

Funktion anwendungsspezifisch

Funktion anwendungsspezifisch

Funktion anwendungsspezifisch

Funktion anwendungsspezifisch

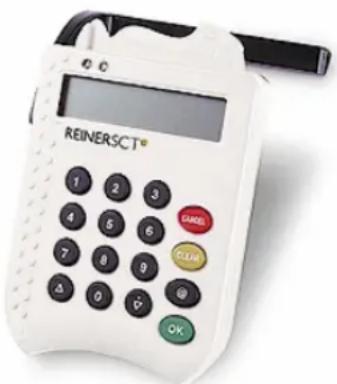

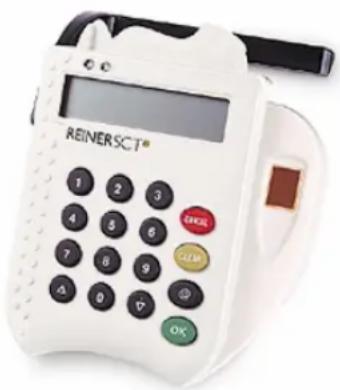

Biometrie-Modul (nur cyberJack®biometric)

Der cyberJack ^® biometric ist mit einem Fingerprint-Sensor ausgestattet, über den Fingerabdruck-Daten erfasst und ausgewertet werden können.

REINERSCT® 1 2 3 4 5 6 7 8 9 4 0 OK CANCE CLEAR OK

^® pinpad cyberJack

REINERSCT® 1 2 3 GAME CALL OK

cyberJack®e-comcyberJack

REINERSCT® OK Cancel GELM

® biometric

Chipkartenleser in Betrieb nehmen

2.3 Maßnahmen zum sicheren Betrieb

Aufstellung des cyberJack®

Stellen Sie die cyberJack ^® -Chipkartenleser stets so auf, dass Sie die LEDs an der Gerätevorderseite im Blick haben. Die LEDs zeigen folgende Zustände an:

■ Grüne LED leuchtet permanent
Programm greift auf den Chipkartenleser zu

- Grüne LED blinkt

Programm greift auf die Chipkarte zu

- Gelbe LED blinkt

Modus Sichere PIN-Eingabe ist aktiviert/Sichere Applikation ist aktiviert

■ Gelbe LED leuchtet permanent

Fehler (falls trotz Ein- und Ausstecken des Geräts der Fehlerfall weiterbesteht, kontaktieren Sie bitte den Service)

Funktion Sichere PIN-Eingabe

Ihr cyberJack®-Chipkartenleser verfügt über eine Funktion zur sicheren Eingabe von PINs. Die von Ihnen verwendete Applikation muss diese Funktion unterstützen!

Die PIN wird über die interne Tastatur des Chipkartenlesers eingegeben. Bei der Funktion Sichere PIN-Eingabe darf die PIN nur eingegeben werden, wenn am Leser die gelbe LED blinkt! Andernfalls werden Ihre Eingaben ggf. an den PC übertragen und können dort evtl. zu einem späteren Zeitpunkt ausgelesen werden. Die PIN-Eingabe wird mit [OK] bestätigt. Mit der [CANCEL-Taste] kann abgebrochen werden. Ausführliche Informationen zur Sicheren PIN-Eingabe finden Sie in Kapitel 5.2.

Chipkartenleser in Betrieb nehmen

Weitere Sicherheitshinweise

Verwenden Sie Ihren cyberJack®-Chipkartenleser für Homebanking- und Finanz-Anwendungen, dann entfernen Sie bitte Ihre jeweilige Karte, sobald Sie Ihre Transaktionen getätigt haben und bewahren Sie diese an einem sicheren Ort auf. Achten Sie darauf, dass Sie bei der PIN-Eingabe nicht beobachtet werden. Schreiben Sie keinesfalls Ihre PIN oder Ihr Software-Passwort auf die Karte! Überprüfen Sie regelmäßig die Unversehrtheit des Siegels ihres cyberJack®!

Sicherheitszertifizierung

cyberJack® pinpad und cyberJack® e-com wurden gemäß den Anforderungen des deutschen Signaturgesetzes (SigG) geprüft, für den Einsatz bei der Anwendung von gesetzeskonformen elektronischen Signaturen vom TÜV Informationstechnik (TÜV-IT) bestätigt und bei der Regulierungsbehörde für Telekommunikation und Post (RegTP) registriert.

Außerdem wurden die Geräte nach den Kriterien für die Bewertung der Sicherheit von Systemen der Informationssicherheit (ITSEC) nach E2/hoch zertifiziert. Weitere Angaben hierzu finden Sie auch in Kapitel 7.6.

Installation der Hardware am PC

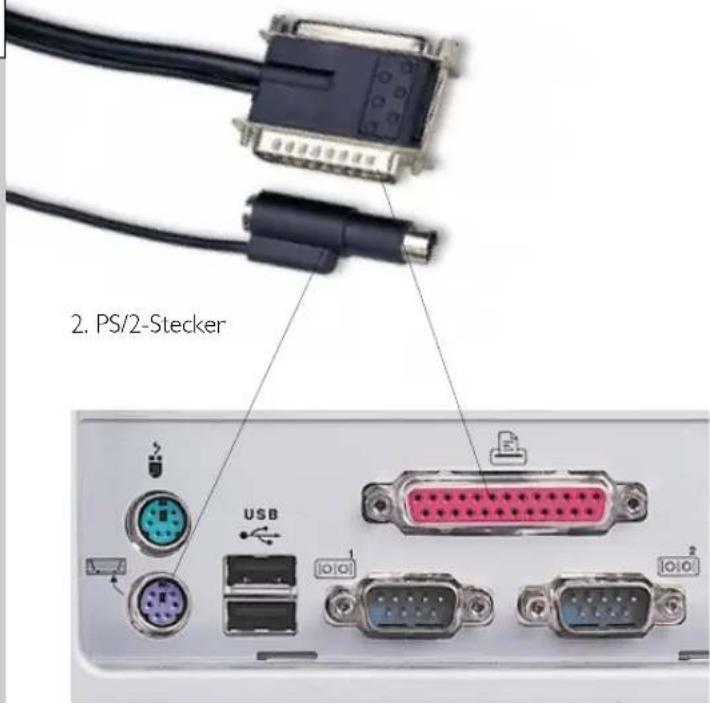

3.1 cyberJack® pinpad/e-com LPT

Der cyberJack® pinpad/e-com LPT wird in die parallele Druckerschnittstelle eingeschleift. Zusätzlich wird die Stromversorgung über die Tastaturschnittstelle hergestellt. Das Gerät funktioniert nur, wenn beide Schnittstellen angeschlossen sind!

I. LPT-Stecker

2. PS/2-Stecker USB

Bitte gehen Sie dazu folgendermaßen vor:

1. Schließen Sie den LPT-Stecker des cyberJack® pinpad/e-com an die parallele Schnittstelle (Druckerschnittstelle) Ihres Rechners an. Sollte die Schnittstelle bereits durch einen Drucker, Scanner etc. belegt sein, so schließen Sie dieses Gerät nachfolgend an den LPT-Stecker des cyberJack® pinpad/e-com an. Bitte beachten Sie, dass der LPT Stecker der cyberJack® pinpad/e-com immer direkt an der Schnittstelle des Computers stecken muss!

2. Schließen Sie (für die Stromversorgung) den PS/2 Stecker des cyberJack® pinpad/e-com an die Tastaturbuchse Ihres Rechners an. Stecken Sie nun die Tastatur in die freie Buchse des cyberJack® pinpad/e-com. Bei Verwendung eines Notebooks schließen Sie den PS/2 Stecker an die Maus-/externe Tastaturbuchse an. Anschließend kann auch hier wiederum die Maus bzw. externe Tastatur angeschlossen werden.

Installation der Hardware am PC

3.2 cyberJack® pinpad/e-com USB

Der cyberJack® pinpad/e-com mit USB-Anschluss darf erst nach erfolgter Installation des Treibers und erfolgtem Neustart an die USB-Schnittstelle des Rechners angeschlossen werden.

Der cyberJack® pinpad/e-com USB wird an die USB-Schnittstelle Ihres Computers, bzw. an einen USB-Hub angeschlossen.

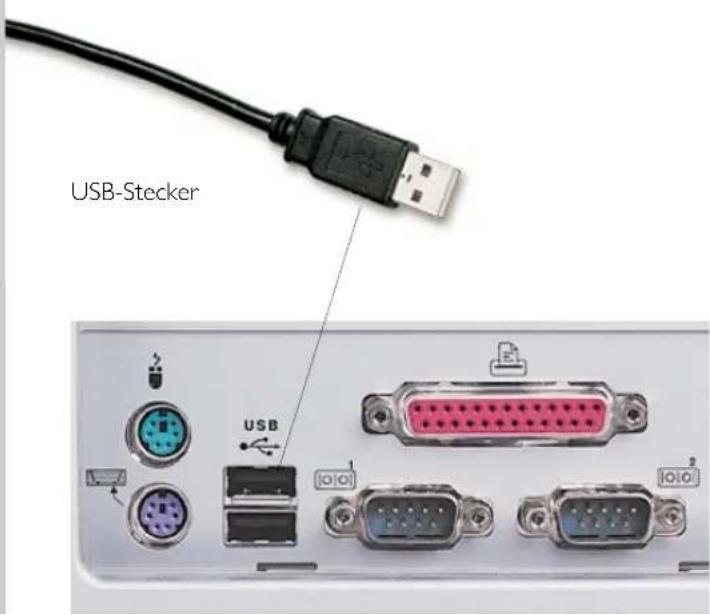

USB-Stecker USB

Bitte gehen Sie dazu folgendermaßen vor:

I. Installieren Sie zuerst die Treiber wie in Kapitel 4 beschrieben.
2. Stecken Sie anschließend den USB-Stecker des cyberJack® pinpad/e-com USB in die entsprechende USB-Buchse Ihres PC ein. Sollten die vorhandenen USB-Schnittstellen Ihres Computers bereits belegt sein, benötigen Sie einen aktiven USB-Hub mit eigener Stromversorgung.
3. Ihr System zeigt nach wenigen Sekunden an, dass eine neue Systemkomponente gefunden wurde und der zugehörige Gerätetreiber installiert wird.

Die USB-Schnittstelle wird unter Windows nur von den Betriebssystemen Windows 98/ME/2000/XP sowie von Linux und MacOS unterstützt.

Installation der Softwarekomponenten

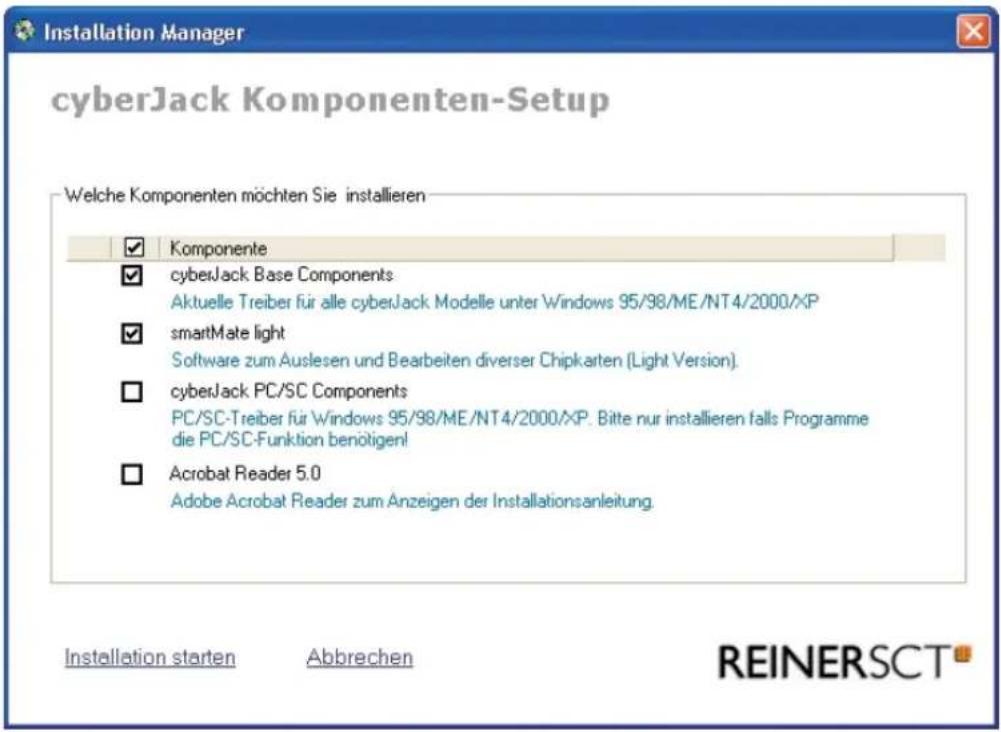

Legen Sie die cyberJack® Treiber-CD in das CD-Laufwerk Ihres Computers ein. Mit dem daraufhin startenden Installation Manager können Sie verschiedene Softwarekomponenten für die cyberJack® Chipkartenleserfamilie komfortabel und einfach installieren. Unterstützt Ihr System nicht die Autostart-Funktion, so starten Sie die Installation durch einen Doppelklick auf die Datei setup.exe welche sich auf der CD befindet.

Durch die schnelle Entwicklung in der Computer-technologie kann es vorkommen, dass die Treiber auf der beiliegenden CD nicht immer auf dem allerneuesten Stand sind. Bitte nutzen Sie nach der Installation die Funktion „Prüfe auf neue Versionen“ (siehe 5.1 Gerätemanager) und führen Sie die ggf. angebotene Aktualisierung durch. So ist gewährleistet, dass Ihre Installation immer auf dem neuesten Stand ist.

Installation Manager cyberJack Komponenten-Setup Welche Komponenten möchten Sie installieren Komponente cyberJack Base Components Aktuelle Treiber für alle cyberJack Modelle unter Windows 95/98/ME/NT4/2000/XP smartMate light Software zum Auslesen und Bearbeiten diverser Chipkarten (Light Version). cyberJack PC/SC Components PC/SC-Treiber für Windows 95/98/ME/NT4/2000/XP. Bitte nur installieren falls Programme die PC/SC-Funktion benötigen! Acrobat Reader 5.0 Adobe Acrobat Reader zum Anzeigen der Installationsanleitung. Installation starten Abbrechen REINERSCT

Installation der Softwarekomponenten

cyberJack® Base Components Setup

Die Installation cyberJack ^® Base Components ist zum Betrieb der cyberJack ^® Chipkartenleser unbedingt erforderlich. Hierin sind die Systemtreiber und die Treiber für die CT-API-Schnittstelle enthalten, die von allen Homebanking-Programmen verwendet wird. Desweiteren wird der Gerätemanager mit den Funktionen Gerätetest, Treiberupdate und Online-Support installiert.

smartMate®

Mit smartMate ^® können die Daten verschiedener Chipkarten ausgelesen bzw. bearbeitet werden. Momentan sind dies GeldKarte, Krankenversicherten-Karte und die GSM-Karte. Die in Handys eingesetzte GSM-Karte speichert Telefonbücher und SMS-Nachrichten, die mit smartMate ^® bequem am PC bearbeitet werden können. smartMate ^® ist außerdem mit der Skin-Technologie ausgestattet, mit der das Oberflächendesign verändert werden kann. Die Bedienung von smartMate ^® ist im beigefügten HTML-basierten Hilfesystem beschrieben.

Die kleinen Handy-Chipkarten können mit Hilfe der SIM-Adapterkarte in den Chipkartenleser eingeschoben werden.

cyberJack® PC/SC Components Setup

Die PC/SC-Schnittstelle basiert auf einer Spezifikation, die von verschiedenen PC-Herstellern und der Firma Microsoft definiert wurde. Derzeit gibt es nur wenige Anwendungen, die auf diese Schnittstelle aufsetzen. In Deutschland sind dies vor allem Anwendungen zur Elektronischen Signatur.

Microsoft Windows PC/SC Basis Komponenten Setup

Um die Chipkartenleser über die PC/SC-Schnittstelle ansprechen zu können, werden zusätzlich die PC/SC Basis Komponenten der Firma Microsoft benötigt.

Im Betriebssystem Windows 2000 und XP sind die Microsoft Windows PC/SC Basis Komponenten bereits enthalten, weshalb bei der Installation unter diesen Betriebssystemen der entsprechende Eintrag im Installation Manager nicht enthalten ist.

Betätigen Sie den Button [Installieren], um mit der Installation der ausgewählten Komponenten zu beginnen. Werden über den Installation Manager mehrere Softwarekomponenten installiert, erfolgt ein notwendiger Neustart erst nach Installation der letzten Komponente.

Installation der Softwarekomponenten

4.1 cyberJack® Base Components Setup

Wollen Sie die cyberJack® Base Components unter Windows NT/2000/XP installieren, müssen Sie über Administratorrechte verfügen. Beachten Sie weiterhin, dass alle Programme geschlossen

werden müssen, bevor Sie mit der Installation beginnen. Nach Installation eines Servicepacks unter Windows NT müssen die cyberJack® Base Components ggf. neu installiert werden.

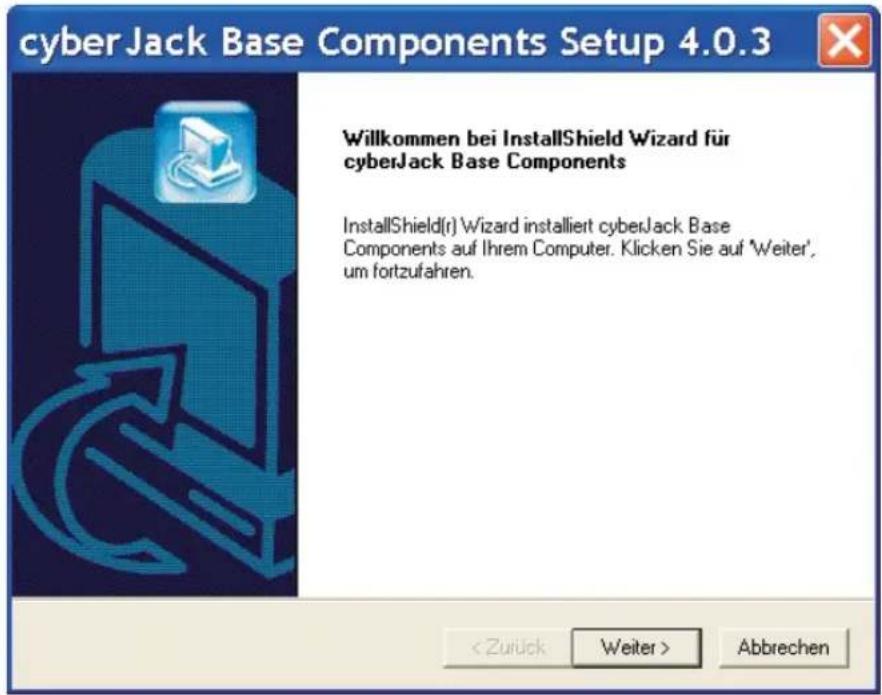

cyberJack Base Components Setup 4.0.3 Willkommen bei InstallShield Wizard für cyberJack Base Components InstallShield(r) Wizard installiert cyberJack Base Components auf Ihrem Computer. Klicken Sie auf 'Weiter', um fortzufahren.

Installation der Softwarekomponenten

Betätigen Sie im Fenster Lizenzvereinbarung den Button [Ja] wenn Sie der Vereinbarung zustimmen. Eine eventuelle Hinweiseite zum Treiberupdate bestätigen Sie bitte mit [Weiter].

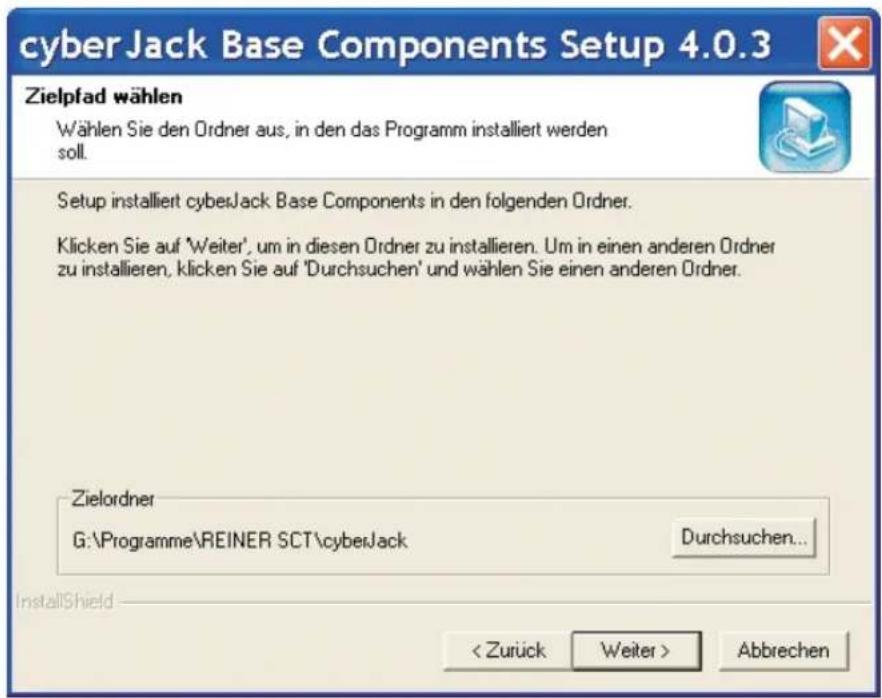

Eingabe des Zielordners

Klicken Sie auf [Weiter], wenn Sie das Programm in dem angezeigten Ordner installieren wollen. Möchten Sie die Dateien in einem anderen Ordner installieren, klicken Sie auf [Durchsuchen] und wählen Sie den gewünschten Pfad aus.

cyberJack Base Components Setup 4.0.3 Zielpfad wählen Wählen Sie den Ordner aus, in den das Programm installiert werden soll. Setup installiert cyberJack Base Components in den folgenden Ordner. Klicken Sie auf 'Weiter', um in diesen Ordner zu installieren. Um in einen anderen Ordner zu installieren, klicken Sie auf 'Durchsuchen' und wählen Sie einen anderen Ordner. Zielordner G:\Programme\REINER SCT\cyberJack Durchsuchen... InstallShield < Zurück Weiter > Abbrechen

Installation der Softwarekomponenten

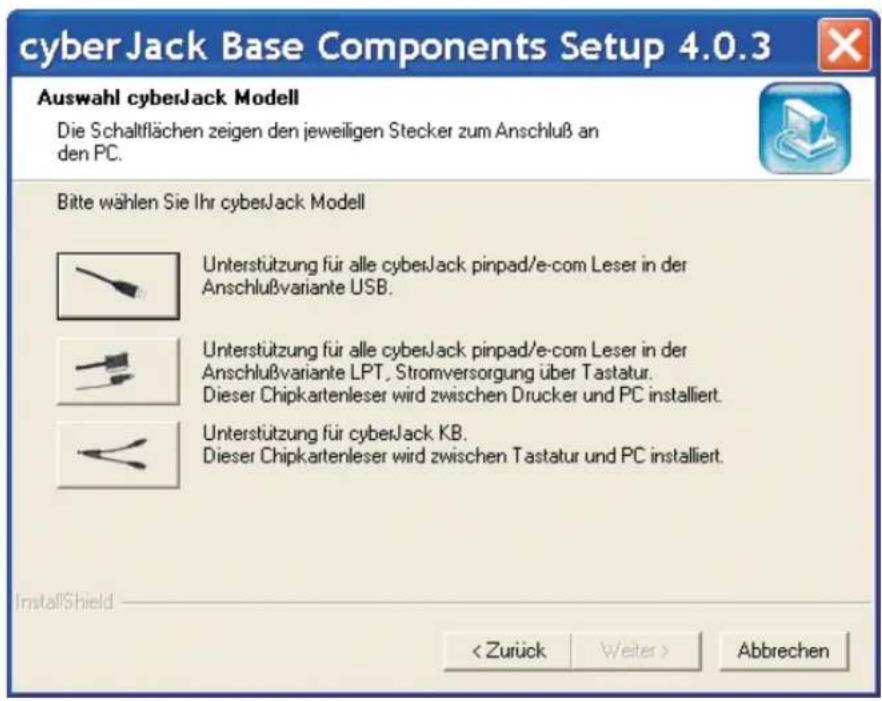

Komponenten wählen

Durch Anklicken des entsprechenden Kästchens wählen Sie den Treiber für Ihren Chipkartenleser aus Sie können hier unter drei verschiedenen Anschlussvarianten wählen, je nachdem welches Gerät Sie anschließen wollen.

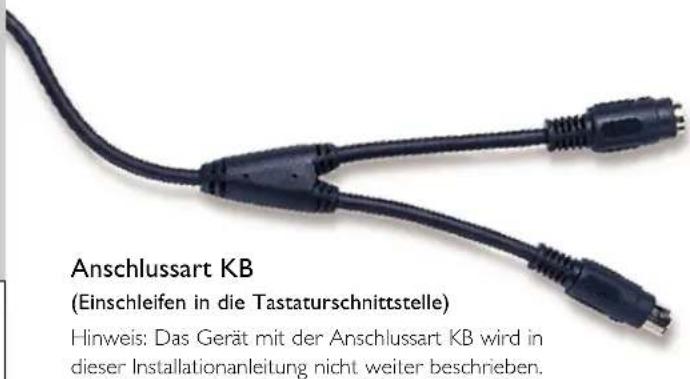

Anschlussart KB (Einschleifen in die Tastaturschnittstelle) Hinweis: Das Gerät mit der Anschlussart KB wird in dieser Installationanleitung nicht weiter beschrieben.

Anschlussart USB

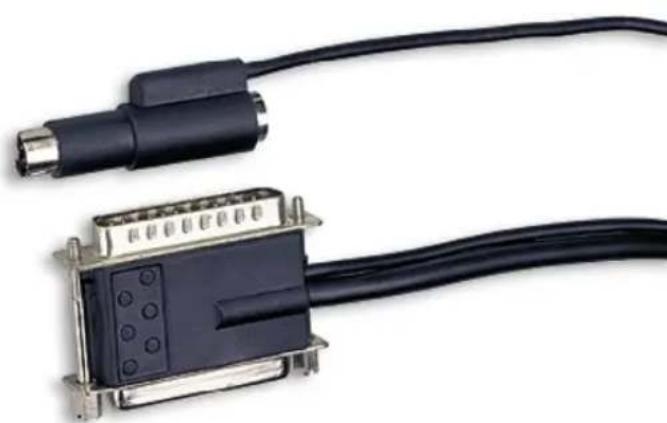

(Einschleifen in die Druckerschnittstelle mit Stromversorgung über Tastaturschnittstelle)

Installation der Softwarekomponenten

Bitte wählen Sie nur den Gerätetreiber, der für Ihr Gerät passt!

cyberJack Base Components Setup 4.0.3 Auswahl cyberJack Modell Die Schaltflächen zeigen den jeweiligen Stecker zum Anschluß an den PC. Bitte wählen Sie Ihr cyberJack Modell Unterstützung für alle cyberJack pinpad/e-com Leser in der Anschlußvariante USB. Unterstützung für alle cyberJack pinpad/e-com Leser in der Anschlußvariante LPT, Stromversorgung über Tastatur. Dieser Chipkartenleser wird zwischen Drucker und PC installiert. Unterstützung für cyberJack KB. Dieser Chipkartenleser wird zwischen Tastatur und PC installiert. InstallShield < Zurück Weiter > Abbrechen

Installation der Softwarekomponenten

Programmordner wählen

Wählen sie nun den Programmordner aus. Standardmäßig ist dies cyberJack und klicken Sie [Weiter].

Installation abschließen

Ihr PC muss nun neu gestartet werden, damit die installierten Treiber aktiviert werden. Im Windows Start-Menü wurde ein neuer Ordner REINER SCT cyberJack mit den Menüpunkten cyberJack Gerätemanager, Funktionstest, Installieren, Deinstallieren und Supportanfrage, Bedienungsanleitung angelegt.

4.2 cyberJack® PC/SC Components Setup

Die PC/SC-Schnittstelle basiert auf einer Spezifikation die von verschiedenen PC-Herstellern und der Firma Microsoft definiert wurden. Derzeit gibt es nur wenige Anwendungen, die auf diese Schnittstelle aufsetzen. In Deutschland sind dies vor allem Anwendungen zur Elektronischen Signatur.

4.3 Microsoft Windows PC/SC Basis Komponenten Setup

Um die Chipkartenleser über die PC/SC-Schnittstelle ansprechen zu können, werden zusätzlich die PC/SC Basis Komponenten der Firma Microsoft benötigt.

Im Betriebssystem Windows 2000 und XP sind die Microsoft Windows PC/SC Basis Komponenten bereits enthalten, weshalb bei der Installation unter diesen Betriebssystemen der entsprechende Eintrag im Installation Manager nicht enthalten ist.

4.4 smartMate®

Wenn smartMate ^® im Installation Manager aktiviert ist, startet nach der Installation der cyberJack ^® Base Components automatisch das dafür notwendige Installationsprogramm. Weitere Informationen zu smartMate ^® enthält das Kapitel 8 dieser Anleitung.

Die Funktion Ihres cyberJack®-Chipkartenlesers

5.1 Gerätemanager

Starten Sie nach dem Neustart bitte das Programm cyberJack Gerätemanager, Funktionstest im Start-Menü unter Start/Programme/REINER SCT cyberJack.

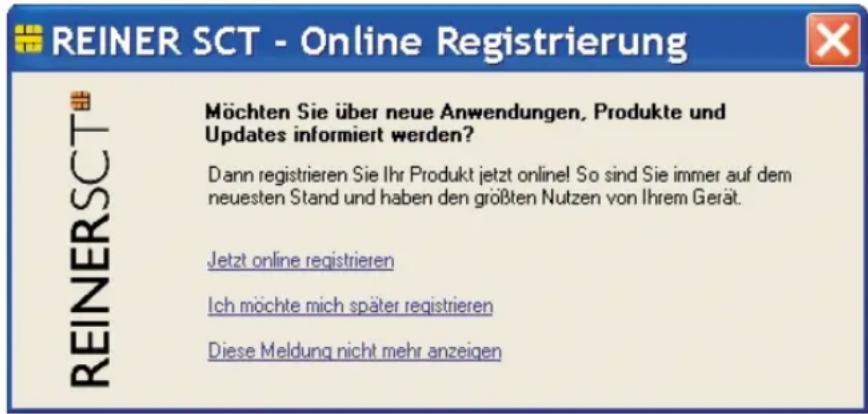

Bei Start des Gerätemanagers wird Ihnen ein Registrierungsdialog angezeigt. Wir empfehlen Ihnen, die Möglichkeit zur Registrierung zu nutzen, da sie somit immer über neue Entwicklungen informiert werden, die Ihnen weiteren Nutzen zu Ihrem cyberJack ^® bieten.

REINER SCT - Online Registrierung Möchten Sie über neue Anwendungen, Produkte und Updates informiert werden? Dann registrieren Sie Ihr Produkt jetzt online! So sind Sie immer auf dem neuesten Stand und haben den größten Nutzen von Ihrem Gerät. Jetzt online registrieren Ich möchte mich später registrieren Diese Meldung nicht mehr anzeigen

Die Funktion Ihres cyberJack®-Chipkartenlesers

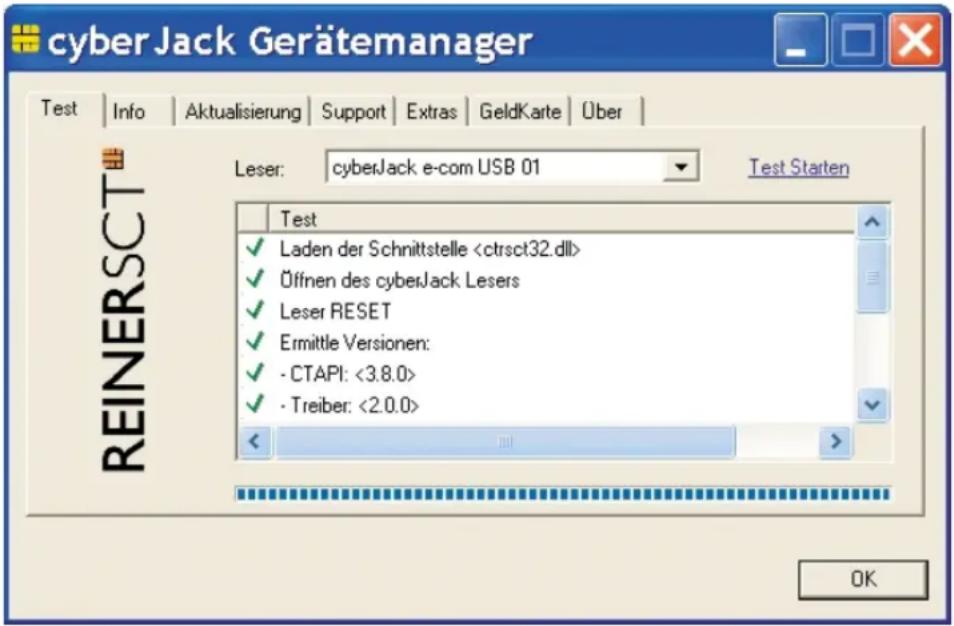

Registerkarte Test

Nehmen Sie eine beliebige Chipkarte (GeldKarte, Telefonkarte, Versichertenkarte etc.) zur Hand, stecken Sie diese gemäß dem Symbol auf dem Gerät in den Schlitz des cyberJack® bis zum Anschlag ein (die Karte verschwindet dabei etwa mit der halben Länge im Gerät) und betätigen Sie den Button [Test starten]. Es

werden verschiedene Tests durchgeführt und dadurch überprüft, ob der cyberJack® korrekt installiert wurde. Sollten beim Test Fehler auftreten, finden Sie Hilfe unter der Registerkarte Support. Außerdem können Sie sofort eine Verbindung zum Online-Testassistenten aufbauen und sich die wichtigsten Fehlerquellen auflisten lassen.

cyberJack Gerätemanager Test Info Aktualisierung Support Extras GeldKarte Über Leser: cyberJack e-com USB 01 Test Starten Test ✓ Laden der Schnittstelle ✓ Öffnen des cyberJack Lesers ✓ Leser RESET ✓ Ermittle Versionen: ✓ - CTAPI: <3.8.0> ✓ - Treiber: <2.0.0> < OK

Die Funktion Ihres cyberJack®-Chipkartenlesers

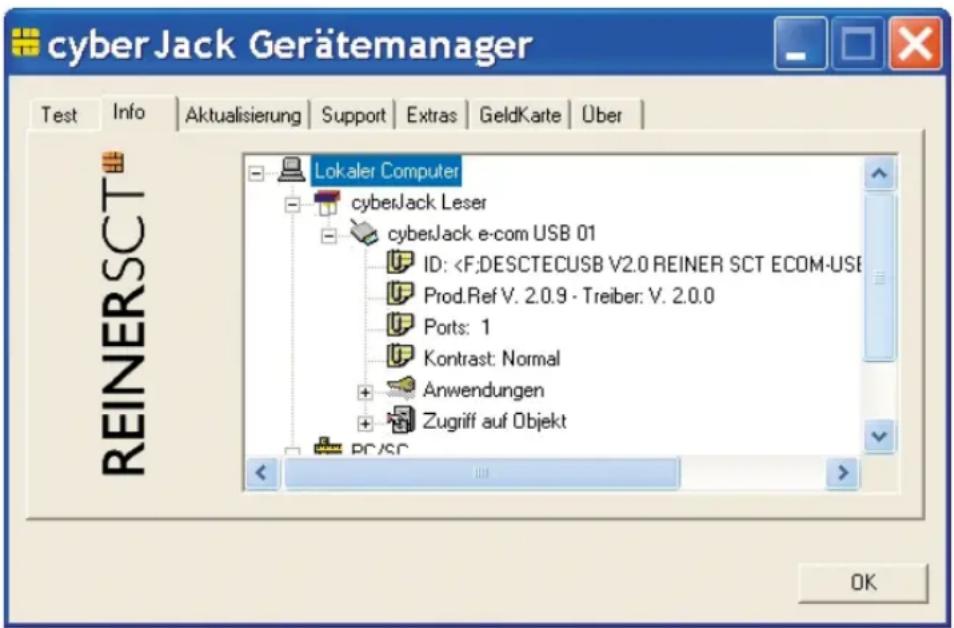

Registerkarte Info

Unter Info werden verschiedene Betriebs- und Konfigurationszustände des Chipkartenlesers sowie zugehöriger Komponenten angezeigt.

cyberJack Gerätemanager Test Info Aktualisierung Support Extras GeldKarte Über Lokaler Computer cyberJack Leser cyberJack e-com USB 01 ID:

Die Funktion Ihres cyberJack®-Chipkartenlesers

Registerkarte Aktualisierung

In Aktualisierung können Sie überprüfen, ob Sie noch über den aktuellen Treiberstand verfügen. Durch Betätigung des Links Prüfe auf neue Versionen wird Ihr Internet Browser gestartet und eine Verbindung zum REINER SCT Download Server hergestellt. Sollte Ihr Browser nicht standardmäßig mit einer DFÜ-Verbindung verknüpft sein, starten Sie diese bitte manuell, bevor Sie auf neue Versionen prüfen. Liegen neue Versionen vor, können Sie Ihr System direkt aktualisieren. Folgen Sie dazu der Menüführung.

cyber Jack Gerätemanager Test | Info | Aktualisierung | Support | Extras | GeldKarte | Über | REINERSCT Installierte Komponenten Komponente Version cyberJack Base Components 4.0.3 loginMate 1.0.3 smartMate 1.5.4 cyberJack e-com USB 01 Update 2.0.9 Prüfe auf neue Versionen OK

Die Funktion Ihres cyberJack®-Chipkartenlesers

Registerkarte Support

Über Support können Sie bei Problemen stets auf aktuelle Lösungsszenarien in Form von FAQs (Frequently Asked Questions = Häufig gestellte Fragen) zurückgreifen. Sollten Ihnen diese bei Ihrem Problem nicht weiterhelfen, haben Sie die Möglichkeit, direkt mit dem REINER SCT Support Kontakt aufzunehmen. Hierzu werden Ihre aktuellen cyberJack® Installationsdaten zusammen mit einigen wichtigen Angaben zu Ihrer PC-Konfiguration ermittelt und per E-Mail an REINER SCT versandt. Einer unserer Supportmitarbeiter wird sich daraufhin mit Ihnen per E-Mail oder telefonisch in Verbindung setzen.

cyber Jack Gerätemanager Test | Info | Aktualisierung | Support | Extras | GeldKarte | Über | Hier erhalten Sie aktuelle Supportinformationen zu Ihrem cyberJack Online-Support: Klicken Sie hier für Online-Support OK

Die Funktion Ihres cyberJack®-Chipkartenlesers

Registerkarte GeldKarte (nur cyberJack® e-com)

Dieser Registerkarte wird nur bei einem installierten cyberJack® e-com angezeigt. GeldKarte-Transaktionen werden vom Leser protokolliert und können mit den dargestellten Funktionen angezeigt bzw. gelöscht werden. REINER SCT pflegt ein Verzeichnis der Shops, bei denen mit der GeldKarte bezahlt werden kann. Dieses kann über den angegebenen Link direkt aufgerufen werden.

cyber Jack Gerätemanager Test | Info | Aktualisierung | Support | Extras | GeldKarte | Über | GeldKarte Internetbuchungen Liste mit GeldKarte Internetbuchungen anzeigen Liste mit GeldKarte Internetbuchungen löschen Verzeichnis mit GeldKarte Shops OK

Die Funktion Ihres cyberJack®-Chipkartenlesers

Registerkarte Extras

In Extras sind aktivierbare Sonderfunktionen enthalten, mit denen bestimmte Sonderkonfigurationen eingestellt werden können. Diese werden zum Teil nur in sehr seltenen Fällen benötigt, weshalb Sie im Zweifelsfall die Auslieferungskonfiguration beibehalten sollten.

cyber Jack Gerätemanager Test | Info | Aktualisierung | Support | Extras | GeldKarte | Über | Einstellungen Sprache: Deutsch Akustische Bestätigung der sicheren PIN Eingabe über Intern Displaykontrast minimal maximal TCOS Unterstützung aktivieren OK

Die Funktion Ihres cyberJack®-Chipkartenlesers

Registerkarte Über

Hier finden Sie die von Ihnen gemachten Registrierungsangaben, sowie einen direkten Link zur Homepage von REINER SCT, wo Sie sich über Produktneu- heiten informieren können. Falls Sie sich noch nicht registriert haben, können Sie es hier jederzeit tun.

cyberJack Gerätemanager Test Info Aktualisierung Support Extras GeldKarte Über reINERSCT cyberJack Gerätemanager Version 4.0.3.0 Klicken Sie hier um sich jetzt zu registrieren! © REINER SCT 1999 - 2003 OK

Die Funktion Ihres cyberJack®-Chipkartenlesers

5.2 Die Funktion Sichere PIN-Eingabe

Die Funktion Sichere PIN-Eingabe dient dazu, dass Ihre Geheimzahl in einer sicheren Umgebung bleibt. Verschiedene Hackerangriffe hatten bereits das Ausspähen der PIN zum Ziel. Die Angreifer machen sich hierbei die Tatsache zunutze, dass der PC eine unsichere Umgebung darstellt, bei der Tastatureingaben ohne Probleme aufgezeichnet und via Internet verschickt werden können. Die sichere Eingabe der PIN wird durch die PC-Anwendung gesteuert. Die allermeisten Programme in den Bereichen Homebanking und Elektronische Signatur unterstützen diese Funktion.

Sichere Eingabe der PIN

Wird die sichere PIN-Eingabe durch die Anwendung gestartet, kann die PIN innerhalb der vorgegebenen Zeit eingegeben werden. Die Zeit zwischen der Eingabe von zwei PIN-Ziffern liegt bei 5 Sekunden, wobei für jede PIN-Ziffer 5 Sekunden zur Verfügung stehen. Während beim cyberJack® e-com der PIN-Dialog auf dem Display des Kartenlesers steht, werden für den cyberJack® pinpad die folgenden Dialoge als virtuelles Display angezeigt. Die '\*' -Zeichen stehen hierbei als Rückmeldung für einen Tastendruck. Die PIN-Ziffern selber verlassen den Kartenleser nicht und können aus diesem zu keinem Zeitpunkt ausgelesen werden.

cyberJack - Sichere PIN Eingabe Bitte geben Sie Ihre Karten-PIN ein und schließen Sie die Eingabe mit der Eingabetaste OK ab. Sie können die Eingabe jederzeit mit X abbrechen. Noch 5 Sekunden bis zum Abbruch

Die Funktion Ihres cyberJack®-Chipkartenlesers

Sicheres Ändern der PIN

Um die PIN im sicheren Modus zu ändern, wird zuerst die aktuelle PIN eingegeben. Anschließend wird die neue PIN zweimal eingegeben. Jede Eingabe der PIN wird mit der [OK-Taste] bestätigt. Das sichere Ändern der PIN wird nicht von allen Chipkarten unterstützt. Im Zweifel kontaktieren Sie bitte den Kartenemittenten (Bank, Trustcenter etc.).

cyber Jack - Sichere PIN Eingabe Bitte geben Sie Ihre Karten-PIN ein xxxxxx und schließen Sie die Eingabe mit der Eingabetaste OK ab. Sie können die Eingabe je Noch 5 Sekunden bis cyber Jack - Sichere PIN Eingabe Bitte geben Sie Ihre Karten-PIN ein xxxxxx und schließen Sie die Eingabe mit der Eingabetaste OK ab. Sie können die Eingabe je Noch 4 Sekunden bis cyber Jack - Sichere PIN Eingabe Bitte geben Sie Ihre Karten-PIN ein xxxxxx und schließen Sie die Eingabe mit der Eingabetaste OK ab. Sie können die Eingabe jederzeit mit X abbrechen. Noch 3 Sekunden bis zum Abbruch

Die Funktion Ihres cyberJack®-Chipkartenlesers

5.3 Integration der cyberJack®-Chipkartenleser in Anwendungen

5.3.1 Electronic Banking

Die Integration des Chipkartenlesers in die Home-banking-Anwendung geht in der Regel sehr einfach vonstatten. Viele Programme erkennen die cyberJack® bereits automatisch. Manche Anwendungen verlangen nach einer Angabe der CT-API-DLL. Diese ist für alle Geräte der cyberJack® Familie die ctrsct32.dll und steht im Windows Systemverzeichnis.

5.3.2 Elektronische Signatur

Softwarepakete zur Anwendung der elektronischen Signatur verwenden häufig die PC/SC-Schnittstelle. Um diese zu nutzen, müssen zusätzlich die cyberJack® PC/SC-Komponenten installiert werden. Über diese Schnittstelle erkennt die jeweilige Software den Chipkartenleser immer automatisch.

5.3.3 GeldKarte

Hinweise zu Nutzungsmöglichkeiten der Geld-Karte im Internet erhalten Sie unter www.reiner-sct.com/geldkarte-shops.

cyberJack® biometric

Der cyberJack® biometric basiert auf dem cyberJack® e-com, der um ein Zusatzmodul zum Erfassen und Erkennen von Fingerabdrücken erweitert wurde. Alle für den cyberJack® e-com beschriebenen Funktionen sind auch beim cyberJack® biometric entsprechend vorhanden.

REINERSCT 1 2 3 4 5 6 7 8 9 Δ 0 ∇ OK CANCEL CLEAR

Funktionsprinzip

Das Biometriemodul des cyberJack® biometric besteht aus einem Halbleiter-Sensor (CMOS-Technologie) und einer Auswerteeinheit. Der Sensor misst die Ladungsunterschiede zwischen den Fingerabdrucklinien und den Rillen und ermittelt daraus ein Graustufenbild des Fingerabdrucks. In einem zweiten Schritt wird dieses Bild ausgewertet, in dem die charakteristischen Merkmale des Fingers extrahiert und mit einem gespeicherten Referenzmuster verglichen werden. Das Referenzmuster wird beim erstmaligen Einlesen eines bestimmten Fingers (Enrollment) ermittelt. Im Gegensatz zu vielen biometrischen Systemen wird die sehr rechenintensive Bildauswertung nicht in den PC verlagert, wo Angriffe besonders leicht durchzuführen sind, sondern ist in den cyberJack® biometric integriert, wodurch die Sicherheit maßgeblich gesteigert wird. Der cyberJack® biometric arbeitet standardmäßig mit allen Applikationen zusammen, die die Funktion Sichere PIN-Eingabe unterstützen. Technische Informationen hierzu sind in Kapitel 7.4 enthalten.

cyberJack® biometric

Beim Enrollment werden Karte und Karten-PIN im Archiv des Biometriemoduls verschlüsselt gespeichert und einem Fingerabdruck zugeordnet. Ab jetzt reicht es aus, den Finger aufzulegen anstatt die PIN einzugeben. Eine starke mechanische Beanspruchung der Hände kann dazu führen, dass ein Finger nicht erkannt wird. Umfangreiche Tests haben zwar ergeben, dass dies sehr selten vorkommt. Dennoch ist es parallel immer auch möglich, die PIN der Karte weiterhin über die Tastatur des Chipkartenlesers einzugeben.

6.1 Menü

Das Funktionsmenü für die Biometriefunktionen wird durch 2 Sekunden langes Drücken der [@-Taste] aktiviert. Das Navigieren innerhalb des Menüs erfolgt über die Pfeiltasten oben/unten, die Auswahl eines Menüpunktes mit der [OK-Taste]. Das Drücken der [CANCEL-Taste] führt zum Verlassen des Menüs, die Betätigung der [CLEAR-Taste] löscht Eingaben bzw. springt in die nächsthöhere Menüebene. Es stehen folgende Funktionen zur Verfügung: ■ Erfassen • Enrollment - Quick-Enrollment - Weitere Karte - Verknüpfung ■ Ändern • PIN ■ Löschen • Karte - Verknüpfung - Finger - Komplettes Archiv ■ Selbsttest

cyberJack® biometric

6.2 Erfassen

Enrollment/Quick-Enrollment

Das Enrollment bezeichnet das erstmalige Einlesen eines Fingerabdrucks. Aus dem Fingerbild wird ein Datensatz erzeugt, der für die zukünftige Erkennung als Referenz dient. Der Referenzdatensatz wird im Archiv des Fingerprint-Moduls des Chipkartenlesers verschlüsselt gespeichert. Beim Enrollment wird der Bediener über das Geräte-display mehrere Male aufgefordert, den Finger aufzulegen und wieder abzuheben. Durch das Auflegen und Abheben des Fingers wird das Fingerbild in leicht veränderten Positionen erfasst, was die Qualität der späteren Erkennung verbessert. Jeder Finger kann jedoch nur genau ein Mal im Archiv stehen. Der Versuch das Enrollment mit einem bereits gespeicherten Finger durchzuführen wird abgewiesen. Bei der Funktion Quick-Enrollment wird der Vorgang durchgeführt, ohne dass zwischen den einzelnen Fingerscans zum Abheben des Fingers aufgefordert wird. Beim Enrollment ist es nicht möglich zu prüfen, ob die Karten-PIN korrekt ist. Wird zur Karte eine falsche PIN eingegeben, wird später bei Auflegen des Fingers auch die falsche PIN zur Karte geschickt, was im Wiederholungsfall zum Sperren der Chipkarte führen kann.

Weitere Karte

Mit dieser Funktion kann eine weitere Karte mit eigener PIN zu einem bestehenden Fingerabdruck hinzugefügt werden. Den bereits im Archiv hinterlegten Referenzdaten eines bereits enrollten Fingers wird eine weitere Karte inklusive PIN zugeordnet.

Verknüpfung

Mit dieser Funktion wird das sogenannte 4-Augen Prinzip umgesetzt. Dies bedeutet, dass zur Freigabe der PIN zwei Finger benötigt werden. Diese können entweder zwei Personen (4-Augen-Prinzip) oder einer Person gehören. Hierzu müssen mit derselben Karte/PIN folgende Schritte durchgeführt werden: Schritt I Enrollment Finger I Schritt 2 Enrollment Finger 2 Schritt 3 Erstellen der Verknüpfung

cyberJack® biometric

Diese Funktion erlaubt es dem Inhaber von Karte/PIN zwei andere Personen zu autorisieren z.B. gemeinsam Banktransaktionen zu tätigen, ohne die PIN der Karte offen legen zu müssen. Diese Berechtigungen können, anders als wenn die PIN weitergeben würde, jederzeit vergeben und wieder gelöscht werden, zum Beispiel im Rahmen von Vertretungsregelungen.

6.3 Ändern

PIN

Mit dieser Funktion wird die zu einer Karte gespeicherte PIN geändert, wodurch allerdings nicht die PIN der Karte selbst geändert wird. Es ist deshalb unbedingt darauf zu achten, diese Funktion erst durchzuführen, wenn vorher auch die Karten-PIN entsprechend geändert wurde!

6.4 Löschen

Karte

Mit dieser Funktion wird eine Karte aus dem Archiv gelöscht, während die Referenzdaten des Fingers erhalten bleiben.

Verknüpfung

Diese Funktion löscht die Verknüpfung von zwei Fingern, so dass diese nicht mehr gemeinsam aufgelegt werden, müssen um die PIN an die Karte zu senden. Um eine Verknüpfung zu löschen, muss die zugehörige Karten-PIN bekannt sein und eingegeben werden.

Finger

Mit dieser Funktion werden die Referenzdaten eines Fingers aus dem Archiv gelöscht.

Komplettes Archiv

Mit dieser Funktion kann der Inhalt (Finger-Referenzdaten, Karten, PINs) des gesamten Archivs gelöscht werden. Zum Löschen des Archivs ist die Eingabe folgender Archiv-PIN notwendig: 615243.

6.5 Selbsttest

Mit der Funktion Selbsttest werden die Hardware-Komponenten des Biometriemoduls inkl. des Sensors überprüft.

Anhang

7.1 Hilfe bei Störungen

Bei Störungen, die sich nicht durch eine erneute Inbetriebnahme (siehe Kapitel 2) Ihres cyberJack® beheben lassen, kontaktieren Sie bitte unsere Serviceabteilung über die Funktion Support im Gerätemanager oder über unsere Website unter support.reiner-sct.de.

7.2 Service

Sie haben ein hochwertiges Produkt von REINER SCT erworben, das einer strengen Qualitätskontrolle unterliegt. Sollten trotzdem einmal Probleme auftreten oder haben Sie Fragen zur Bedienung des Gerätes, können Sie über den mitinstallierten Gerätemanager jederzeit eine Supportanfrage an unsere Serviceabteilung schicken.

7.3 Gewährleistung

REINER SCT leistet für Material und Herstellung des Chipkartenlesers eine Gewährleistung von 24 Monaten ab der Übergabe. Dem Käufer steht das Recht zur Nachbesserung zu. REINER SCT kann, statt nachzubessem, Ersatzgeräte liefern. Ausgetauschte Geräte gehen in das Eigentum von REINER SCT über. Die Gewährleistung erlischt, wenn durch den Käufer oder nicht autorisierte Dritte in das Gerät eingegriffen wird. Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung, sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen, fallen nicht unter die Garantie.

7.4 Schnittstelleninformationen für Entwickler

Um den cyberJack® in Anwendungen zu integrieren gibt es zwei Schnittstellen: CT-API und PC/SC. Über diese greifen die Anwendungen auf die Chipkartenleser zu. Die CT-API-DLL hat die Bezeichnung ctrsct32.dll. Diese zu allen cyberJack® Chipkartenlesern passende Datei befindet sich im Windows Systemverzeichnis. Weitere Informationen zu den Schnittstellenspezifikationen erhalten Sie bei Bedarf auf folgenden Websites: CT-API www.teletrust.de PC/SC www.pcscworkgroup.com Entwickler, die die cyberJack® Chipkartenleser in ihre Anwendungen integrieren wollen, können sich mit Fragen jederzeit gerne an [e-mail] wenden.

Anhang

7.5 Technische Daten

Hardware

■ Maße (Breite x Höhe x Dicke): Leser 80 x 110 x 18 mm ■ Alphanumerisches Display mit 2 x 16 Zeichen (nur cyberJack® e-com) ■ Silikon-Tastatur mit Druckpunkt, inkl. 4 Funktions- und 2 Sondertasten ■ 2-fache LED-anzeige des Betriebs- und Sicherheitsmodus ■ Hochwertige Präzisionskontakte zur schonenden Chipkontaktierung ■ Chipkartenprotokolle: asynchron T=0,T=1, synchron I²C, 2-wire, 3-wire ■ Speicher: 256 Kbyte Flash EEPROM (nur cyberJack® e-com) ■ PC-Schnittstellen: USB oder LPT-Dongle mit Stromversorgung über PS/2 ■ Datenübertragungsrate zum Leser: 256 Kbit/s (LPT), 512 Kbit/s (USB) ■ Fingerprint-Sensor: Kapazitiv wirkender CMOS-Sensor mit 256 Graustufen, 500 dpi Auflösung mit 224x288 (nur cyberJack® biometric)

Software

■ Gerätesoftware: Payment-Application GeldKarte nach ZKA-Spezifikation 3.0 (nur cyberJack® e-com) ■ Gerätetreiber: Windows 95/98/ME/NT/2000/XP, Linux (nur USB), MacOS (nur USB) ■ Schnittstellentreiber: CT-API, PC/SC, GK-API, OCF

Anhang

7.6 Zertifizierungen und Gütesiegel

ITSEC-Zertifizierung

cyberJack® pinpad und cyberJack® e-com wurden vom TÜV-Informationstechnik und dem Bundesamt für Sicherheit in der Informationstechnik gemäß den Kriterien für die Bewertung der Sicherheit von Systemen der Informationstechnik (ITSEC) E2/hoch sicherheitszertifiziert und für die Anwendung innerhalb der gesetzeskonformen qualifizierten Elektronischen Signatur bestätigt (siehe beigefügte Zertifikate).

Bestätigung gemäß Signaturgesetz

Der TÜV-Informationstechnik bestätigt, dass cyberJack® pinpad und cyberJack® e-com gemäß §15 Abs. 7 Satz I des Signaturgesetzes (SigG) sowie § 11 Absatz 3 der Signaturverordnung (SigV) dazu geeignet sind, innerhalb qualifizierter elektronischer Signaturen nach § 2 Nr. 13 SigG Identifikationsdaten zu erfassen und an Signaturerstellungseinheiten (Signaturkarten) nach § 2 Nr. 10 SigG weiterzuleiten (siehe beigefügte Bestätigungen).

ZKA-Zertifizierung

Der cyberJack ^® e-com ist gemäß der Schnittstellenspezifikation GeldKarte 3.0 des Zentralen Kreditausschuss (ZKA) zertifiziert und verfügt über ein entsprechendes Sicherheitsgutachten.

CE-Konformität

Alle cyberJack ^® Chipkartenleser sind konform mit den Richtlinien 98/13/EEC des europäischen Rates zur elektromagnetischen Verträglichkeit.

smartMate® – Die ersten Schritte

Starten Sie nun smartMate ^® über Start/Programme/REINER SCT smartMate.

Einstellung für den Chipkartenleser

Beim ersten Start von smartMate ^® werden Sie aufgefordert, den von Ihnen verwendeten Chipkartenleser auszuwählen. Selektieren Sie dazu ein Gerät aus der Auswahlliste und wählen Sie, ob Sie die Funktion Sichere PIN-Eingabe des Chipkartenlesers verwenden wollen.

Kartenleser ( - ) - Kein Leser konfiguriert — Sichere PIN Eingabe nicht verwenden Uebernehmen Abbrechen


Kartenleser (-) REINER SCT - cyberJack USB 01 Sichere PIN Eingabe verwenden Uebernehmen Abbrechen

smartMate® – Die ersten Schritte

Aufbau der Software

smartMate® liest derzeit folgende Chipkarten aus: Krankenversichertenkarte, GeldKarte und die GSM-Karte. Die Software ist modular aufgebaut. Für jede unterstützte Chipkarte gibt es ein sogenanntes Snap-in, welches für das Auslesen und Anzeigen einer Karte zuständig ist. Für zukünftige Chipkartentypen müssen nur noch neue Snapins installiert werden. Beim Einstecken einer Chipkarte wird das entsprechende Snapin gestartet, und der Inhalt der Chipkarte angezeigt. Eine Fehlermeldung kommt, wenn eine Karte eingeführt wird, für die kein Snapin vorhanden ist. Das Erscheinungsbild der Software kann über Skins (Optionen >Skins) verändert werden. Hinweis: Auf einzelnen Windows 95-Systemen kann es vorkommen, dass die Skins nicht korrekt dargestellt werden bzw. es bei eingestellten Skins bei der Funktion von smartMate® zu Unregelmäßigkeiten kommt. Wählen Sie in diesem Fall keinen Skin verwenden aus der Skin-Auswahlliste.

smartMate Datei Optionen Hilfe *** Bitte Karte einführen ***

smartMate® – Die ersten Schritte

GSM-Karten

Bei GSM-Karten handelt es sich um die im Handy verwendeten Chipkarten. Diese können dem Mobil-telefon entnommen und mit dem beiliegenden GSM-Adapter im cyberJack® bearbeitet werden. Dazu stehen folgende Funktionen zur Verfügung: ■ Sortieren von Telefonbüchern nach Namen oder Telefonnummern ■ Packen von Telefonbüchern ■ Ansicht von Informationen zu den durch die Karte unterstützten Funktionen (SIM-Service Tabelle) ■ Ändem/Entsperren der PINs ■ Ein-/Ausschalten der PINs ■ Bearbeiten/Hinzufügen/Löschen von Kurzwahlnummern ■ Bearbeiten/Hinzufügen/Löschen von gewählten Rufnummern ■ Bearbeiten/Hinzufügen/Löschen von eigenen Rufnummern ■ Bearbeiten/Hinzufügen/Löschen von festen Rufnummem ■ Bearbeiten/Hinzufügen/Löschen von festen Rufnummem ■ Bearbeiten/Hinzufügen/Löschen von Kurznachrichten (SMS) ■ Abspeichern eines oder aller Telefonbücher in eine Datei ■ Laden eines oder aller Telefonbücher aus einer Datei ■ Kopieren/Ausschneiden und Einfügen von Einträgen zwischen verschiedenen Telefonbüchern Kopieren von Einträgen in die Zwischenablage zur Weiterverarbeitung in externen Programmen (z.B. Excel, Word etc.) ■ Internationalisieren von Rufnummern

smartMate GSM Snapin Datei Bearbeiten Ansicht Telefonbuch Extra Hilfe T - D1 125 Kurzwahlrufnummern 10 Gewaehlte Rufnummern 3 Eigene Rufnummern 7 Feste Rufnummern 10 Kurznachrichten (SMS) Nr Name Telefon 001 REINER SCT [phone] IP-Systeme [phone] ERNST REINER [phone] 005 006 007 008 009 010 011 012 013 014 015 016 017 018 019 020 021 022 Kan Zugriff auf Chipkarte

smartMate® – Die ersten Schritte

Deutsche GeldKarte

Es werden die Daten der GeldKarten des Typs 0 (DM) als auch des neuen Typs 1 (€) angezeigt. ■ Akt. Betrag,Währung ■ Aufladen ■ Entladung ■ Abbuchungen ■ Rückbuchungen

Deutsche Geldkarte Betrag: 180,98 € Abbuchungen Buchungsbetrag Neuer Betrag Datum Zeit - 0,02 € 180,98 € 02.04.2001 16:32:06 - 0,20 € 181,00 € 28.03.2001 16:57:35 - 0,20 € 181,20 € 28.03.2001 16:34:38 - 0,20 € 181,40 € 28.03.2001 15:52:13 - 1,00 € 181,60 € 28.03.2001 14:30:46 Aufladungen Ladebuchung Ladebetrag Datum Zeit 200,00 € 200,00 € 01.01.2001 12:34:56 0,00 € 0,00 € 00.00.0000 00:00:00 Hilfe

smartMate® – Die ersten Schritte

Deutsche Krankenversichertenkarte

Folgende auf der Krankenversichertenkarte befindlichen Daten werden angezeigt: ■ Krankenkasse Krankenkassen Nr. ■ Versicherten Nr. ■ Status Status Ost/West ■ Vomame ■ Familienname ■ Geburtsdatum ■ Straße ■ Postleizahl ■ Stadt ■ Gültig bis

Deutsche Krankenversicherungskarte Krankenkasse Bundesknappschaft Name Dr. Martin Baron Mustermann Feld Wert Krankenkasse Bundesknappschaft Krankenkassen Nr. 9905003 VKNR 74701 Versicherten Nr. 1234567801 Status 1000 Status Ost/West 1 Titel Dr. Vorname Martin Nameszusatz Baron Familienname Mustermann Geburtsdatum 12.03.1960 Straße Alte Holstenstraße 46 Postleitzahl 21031 Stadt Hamburg Gültig bis 12/2003 Speichern Drucken Hilfe

smartMate® – Die ersten Schritte

Hilfefunktion

Die Funktionen sind noch einmal ausführlich in der Hilfe beschreiben. Diese kann entweder aus smartMate® oder über die Programmleiste gestartet werden.

smartMate Help - Microsoft Internet Explorer Datei Bearbeiten Ansicht Favoriten Extras ? Zurück → Suchen Favoriten Verlauf Adresse C:\Programme\REINER SCT\smartMate\help\De\help.htm Wechseln zu Links smartMate Einleitung GSM Karte KYK Karte GeldKarte Kontakt smartMate Manual Fertig Arbeitsplatz

REINERSCT

Smart Card Technology is our business Reiner Kartengeräte GmbH & Co. KG Goethestraße 14 D-78120 Furtwangen E-Mail [e-mail] URL www.reiner-sct.com
