Produkttyp	LCD-Monitor
Modell	PD2500Q
Marke	BenQ
Bildschirmdiagonale	25 Zoll (63,5 cm)
Native Auflösung	2560 x 1440 bei 60 Hz
Seitenverhältnis	16:9
Panel-Typ	IPS
Blickwinkel	178° horizontal / 178° vertikal
Farben	16,7 Millionen
Eingänge	1x HDMI, 1x DisplayPort, 1x Mini DisplayPort, 1x Mini DisplayPort Ausgang (MST)
USB-Anschlüsse	1x USB 3.1 Gen1 Upstream, 2x USB 3.1 Gen1 Downstream
Audio	Kopfhörerausgang
Ergonomie	Höhenverstellbar (130 mm), Pivot (90°), Neigbar (-5° bis 20°), Schwenkbar (45° links/rechts)
VESA-Montage	100 x 100 mm
Besondere Funktionen	Bright Intelligence (Lichtsensor), SPAR-Sensor (Anwesenheitssensor), Low Blue Light, Flicker-Free, CAD/CAM Modus, Animation Modus, M-book Modus
Stromversorgung	Internes Netzteil, 100-240 V AC
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-20 °C bis 60 °C
Betriebsfeuchte	10 % bis 90 % (nicht kondensierend)
Lieferumfang	Monitor, Standfuß, Netzkabel, DP-Kabel, HDMI-Kabel, USB-Kabel, Kurzanleitung, Sicherheitshinweise, Kopfhörerhaken

Häufig gestellte Fragen - PD2500Q BENQ

Das Bild ist verschwommen. Was kann ich tun?

Laden Sie die Resolution file von der BenQ-Website herunter und wählen Sie die richtige Auflösung und Wiederholfrequenz.

Es werden Pixelfehler angezeigt (immer schwarze, weiße oder farbige Pixel).

Reinigen Sie den Monitor und schalten Sie ihn aus und wieder ein. Pixelfehler sind ein natürlicher Effekt der LCD-Technologie und kein Defekt.

Das Bild hat eine falsche Farbtönung (gelb, blau oder rosa).

Rufen Sie das OSD-Menü auf, gehen Sie zu Bild > Farbe zurücks. und wählen Sie JA. Wenn das Problem bestehen bleibt, überprüfen Sie die Kabelanschlüsse.

Das Bild ist verzerrt, blinkt oder flimmert.

Stellen Sie sicher, dass die native Auflösung (2560 x 1440) und die richtige Wiederholfrequenz eingestellt sind. Passen Sie ggf. den Anzeigemodus im OSD an.

Die OSD-Steuerelemente sind nicht verfügbar (gesperrt).

Halten Sie eine beliebige Steuerungstaste für 10 Sekunden gedrückt, um die OSD-Sperre aufzuheben.

Die Netz-LED leuchtet orange, aber es wird kein Bild angezeigt.

Der Monitor befindet sich im Energiesparmodus. Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus. Überprüfen Sie die Kabelverbindungen.

Die Meldung 'Signal außerhalb des Bereichs' erscheint.

Diese Meldung erscheint während des Startvorgangs. Warten Sie, bis das Betriebssystem geladen ist. Ändern Sie ggf. die Auflösung auf einen unterstützten Modus.

Kein Ton von externen Lautsprechern.

Entfernen Sie den Kopfhörer (falls angeschlossen). Prüfen Sie die Lautstärke und die Audioverbindung. Erhöhen Sie die Lautstärke der externen Lautsprecher.

Der Lichtsensor (Bright Intelligence) funktioniert nicht richtig.

Entfernen Sie den Schutzaufkleber vom Sensor. Stellen Sie sicher, dass Ergonomie > Bright Intelligence auf EIN gesetzt ist und keine Hindernisse vor dem Sensor sind.

Die MST-Funktion (Multi-Stream Transport) funktioniert nicht.

Aktivieren Sie System > DisplayPort > DP 1.2 und schalten Sie System > Aut. DP-Wechs. auf AUS. Stellen Sie sicher, dass Ihre Grafikkarte DP 1.2 unterstützt.

BEDIENUNGSANLEITUNG PD2500Q BENQ

Copyright © 2020 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Die Leistung von Flimmerfrei kann durch externe Faktoren wie z.B. schlechte Kabelqualität, instabile Stromversorgung, Signalinterferenz oder schlechte Erdung beeinträchtigt werden und nicht nur auf die oben genannten Faktoren beschränkt sein. (Nur für flimmerfreie Modelle anwendbar.)

BenQ ecoFACTS

Produktunterstützung

Dieses Dokument soll den Kunden stets die aktuellsten und genauesten Informationen bieten. Alle Inhalte können daher von Zeit zu Zeit ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie die Webseite für die neueste Version dieses Dokuments und andere Produktinformationen. Die verfügbaren Dateien variieren je nach Modell.

I. Stellen Sie sicher, dass der Computer eine Verbindung zum Internet besitzt.
2. Besuchen Sie die lokale Webseite von Support.BenQ.com. Das Layout der Website kann sich je nach Region/Land unterscheiden.

• Benutzerhandbuch und zugehöriges Dokument
• Treiber und Anwendungen
• (nur EU) Demontageinformationen: Verfügbar auf der Benutzerhandbuch Download Seite. Dieses Dokument wird auf der Grundlage der Verordnung (EU) 2019/2021 zur Verfügung gestellt, um Ihr Produkt zu reparieren oder zu recyclen. Wenden Sie sich für Wartungsarbeiten innerhalb der Garantiezeit immer an den Kundendienst vor Ort. Wenn Sie ein Produkt außerhalb der Garantiezeit reparieren möchten, empfehlen wir Ihnen, sich an qualifiziertes Servicepersonal zu wenden und Reparaturteile von BenQ zu beziehen, um die Kompatibilität sicherzustellen. Nehmen Sie das Produkt nicht auseinander, es sei denn, Sie sind sich der Konsequenzen bewusst. Wenn Sie die Demontageinformationen nicht auf Ihrem Produkt finden können, wenden Sie sich an den Kundendienst vor Ort, um Hilfe zu erhalten.

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

10-90% 0-3000m0-40°C 10-60% 0-12000m-20-60°C

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.
• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
• Dieses Klasse I Gerät mit Netzstecker Typ A muss mit Schutzerdung verbunden werden.
• (Wenn das Gewicht des Produktes kleiner oder gleich 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H03VV-F, 3G, 0,75mm ^2 verwendet werden.
• (Wenn das Gewicht des Produktes größer als 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H05VV-F oder H05RR-F, 3G, 0,75mm ^2 verwendet werden.
• Verwenden Sie nur das von BenQ bereitgestellte Netzkabel. Verwenden Sie auf keinen Fall ein Netzkabel, das beschädigt aussieht oder zerfranst ist.
• (Wenn eine Fernbedienung vorgesehen ist) RISIKO DER EXPLOSION, WENN BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. ENTSORGEN SIE BENUTZTE BATTERIEN ENTSPRECHEND DER ANWEISUNGEN.

Für Modelle mit Netzteile:

• Verwenden Sie nur das gelieferte Netzteil zusammen mit dem LCD-Monitor. Wenn Sie eine andere Art von Netzteil verwenden, kann es zu Fehlfunktionen und/oder Gefahren kommen.
• Sorgen Sie für ausreichende Belüftung um das Netzteil herum, wenn Sie es verwenden, um das Gerät zu bedienen oder den Akku aufzuladen. Legen Sie kein Papier oder andere Objekte auf das Netzteil, um Hitzestau zu vermeiden. Verwenden Sie das Netzteil nicht, wenn es sich in der Tragetasche befindet.
• Schließen Sie das Netzteil an eine geeignete Netzquelle an.
• Versuchen Sie nicht, das Netzteil selbst zu reparieren. Im Innern befinden sich keine Teile, die repariert werden können. Ersetzen Sie die Einheit, falls sie beschädigt ist oder viel Feuchtigkeit ausgesetzt wurde.

Reinigung und Pflege

• Stellen Sie den Monitor nicht mit der Vorderseite nach unten auf den Boden oder eine Tischfläche. Andernfalls können Kratzer auf der Bildschirmoberfläche auftreten.
• Das Gerät muss vor dem Betrieb an der Gebäudestruktur befestigt werden.

• (Für Modelle, die Wand- oder Deckenmontage unterstützen)

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.

• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen.

• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

• Trennen Sie das Produkt vor der Reinigung immer von der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.

• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.
• Stellen Sie keine schweren Lasten auf den Monitor, um mögliche Verletzungen oder Beschädigungen des Monitors zu vermeiden.
• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen.
• Beziehen Sie sich auf das Produktetikett für Informationen über Nennleistung, Herstellungsdatum und Kennzeichnungen.

Wartung

• Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.
• Kontaktieren Sie Ihren Kaufort oder besuchen Sie die Webseite von Support.BenQ.com für weitere Unterstützung.

Support.BenQ.com

Vorsicht

• Der Monitor sollte 50 \~ 70 cm (20 \~ 28 Zoll) Abstand zu Ihren Augen haben.

• Wenn Sie über einen längeren Zeitraum auf den Bildschirm blicken, könnte dies zu einer Ermüdung Ihrer Augen führen und Ihre Sehkraft beeinträchtigen. Ruhen Sie Ihre Augen für jede 1 Stunde der Produktnutzung 5 \~ 10 Minuten lang aus.

• Verringern Sie die Belastung Ihrer Augen, indem Sie weit entfernte Gegenstände anvisieren.

• Häufiges Blinzeln und Augenübungen helfen dabei, Ihre Augen nicht austrocknen zu lassen.

Typografie

Zeichen / Symbol Element Bedeutung
	Warnung Vorwiegend Informationen zur Vermeidung an Schäden an Komponenten, Daten oder Verletzungen durch unsachgemäße Nutzung oder Verhalten.
	Tipp Nützliche Informationen für die Durchführung einer Aufgabe.
	Hinweis Ergänzende Informationen.

In diesem Dokument werden die Schritte zum Aufruf eines Menüs in abgekürzter Form gezeigt, z.B.: Menü > System > Informationen.

Inhaltsverzeichnis

Copyright 2

Produktunterstützung 3

Erste Schritte 8

Monitoransicht und Anschlüsse ....10

Vorderansicht.... 10

Rückansicht 10

Anschluss 12

Installation der Monitor-Hardware 13

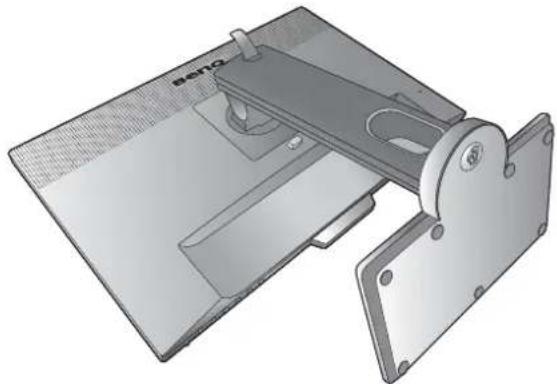

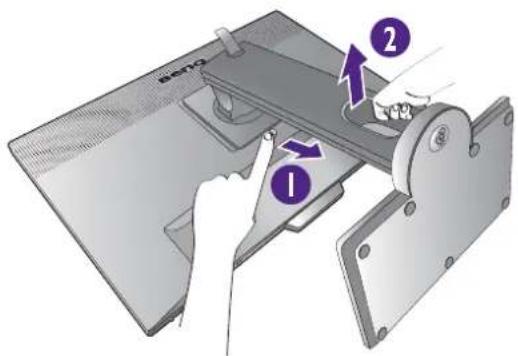

So trennen Sie den Monitor und den Sockel ab 18

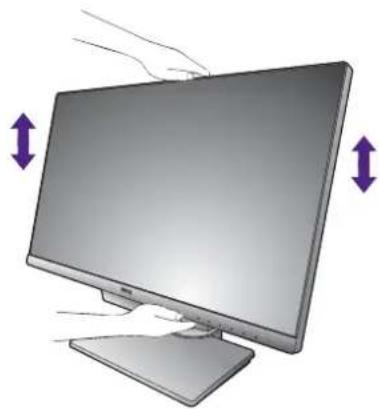

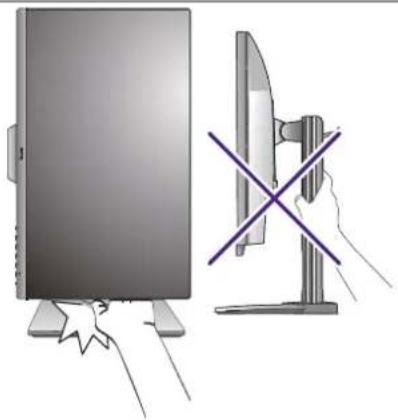

Einstellen der Höhe des Monitors 20

Drehen des Monitors 21

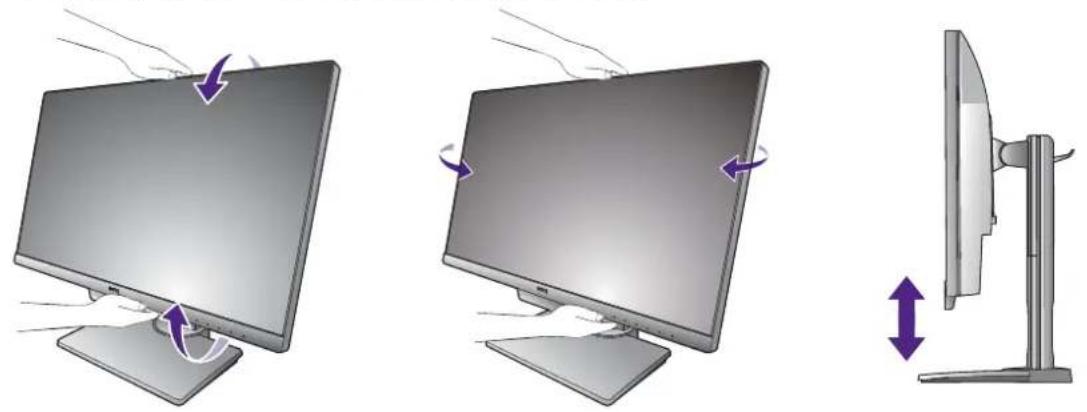

Einstellung des Ansichtwinkels 22

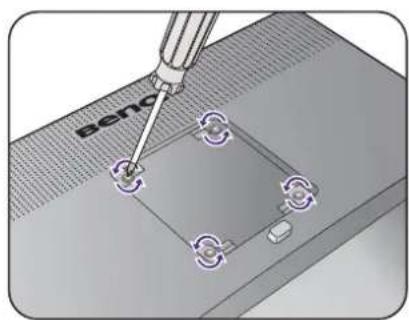

Verwenden der Monitor-Montageeinheit 23

Optimale Benutzung des BenQ-Monitors 24

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet 24

Installation auf einem neuen Computer 25

Aktualisierung des Treibers auf einem bereits installierten Computer 26

Windows 10-System installieren ....27

Windows 8 (8.1)-System installieren ....28

Windows 7-System installieren ....29

So stellen Sie den Monitor ein ....30

Die Steuerpalette.... 30

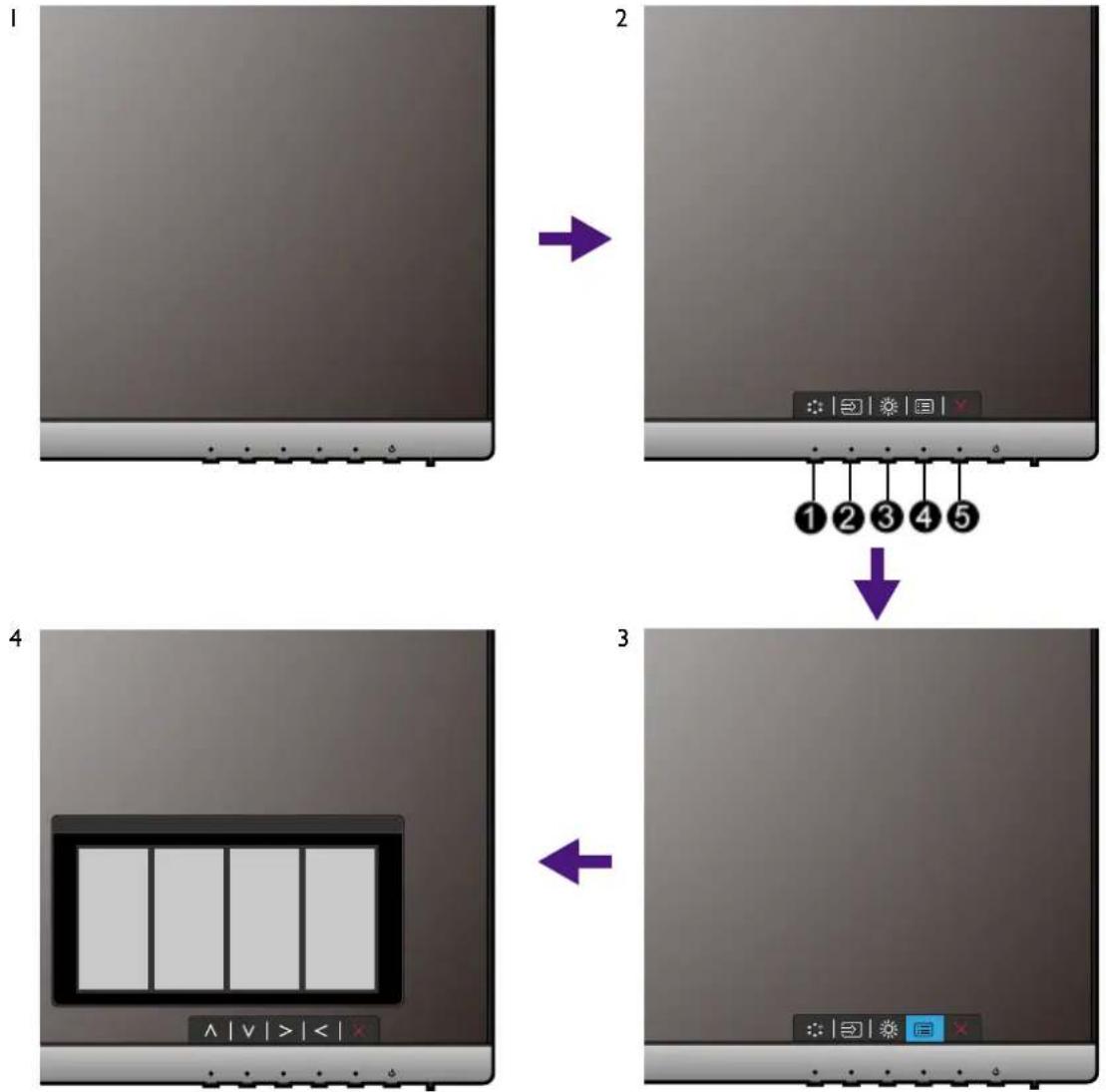

Grundlegende Menübedienung 31

Anpassen der Direkttasten 33

Einstellen des Anzeigemodus.... 33

Auswahl eines passenden Bildmodus.... 33

Anschluss des Monitors an ein Produkt der MacBook Serie.... 33

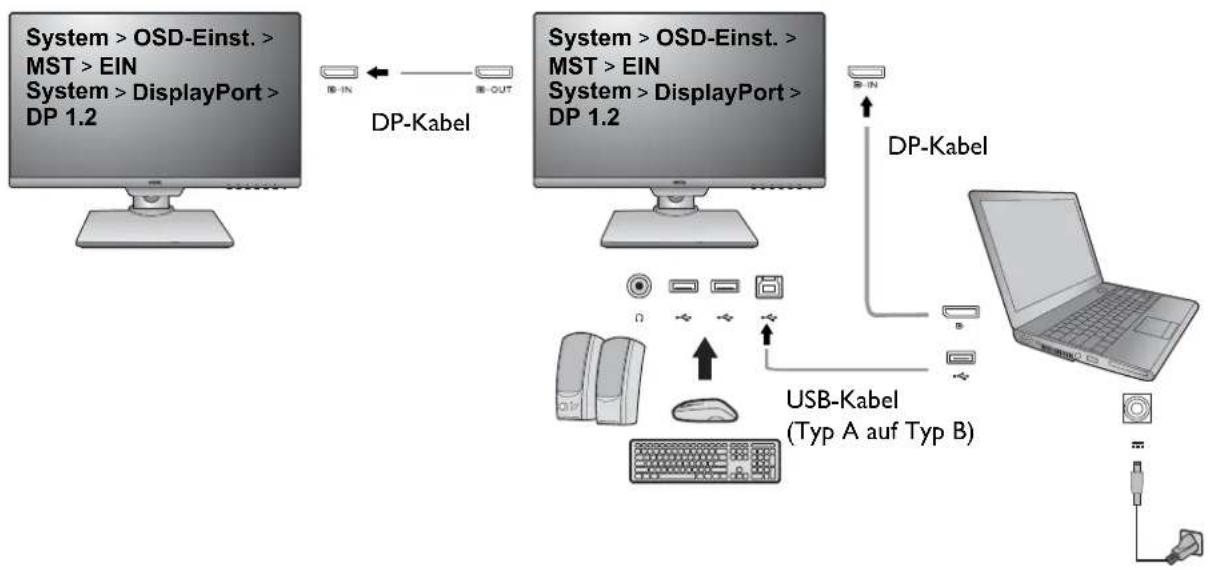

Anschluss mehrerer Monitore über MST (Multi-Stream Transport)...... 33

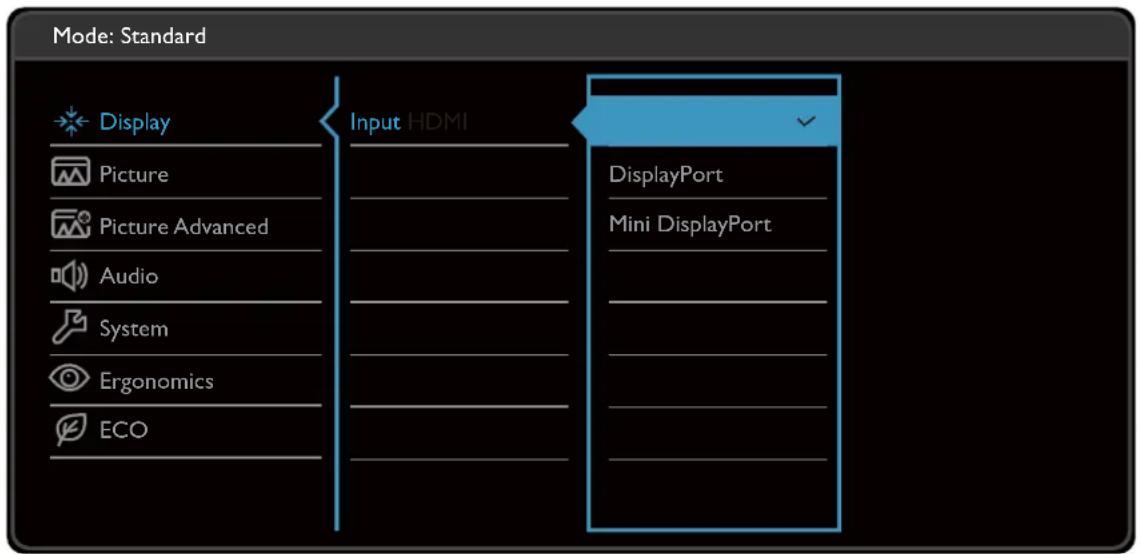

Verwendung des Hauptmenüs ....35

Anzeigemenü 36

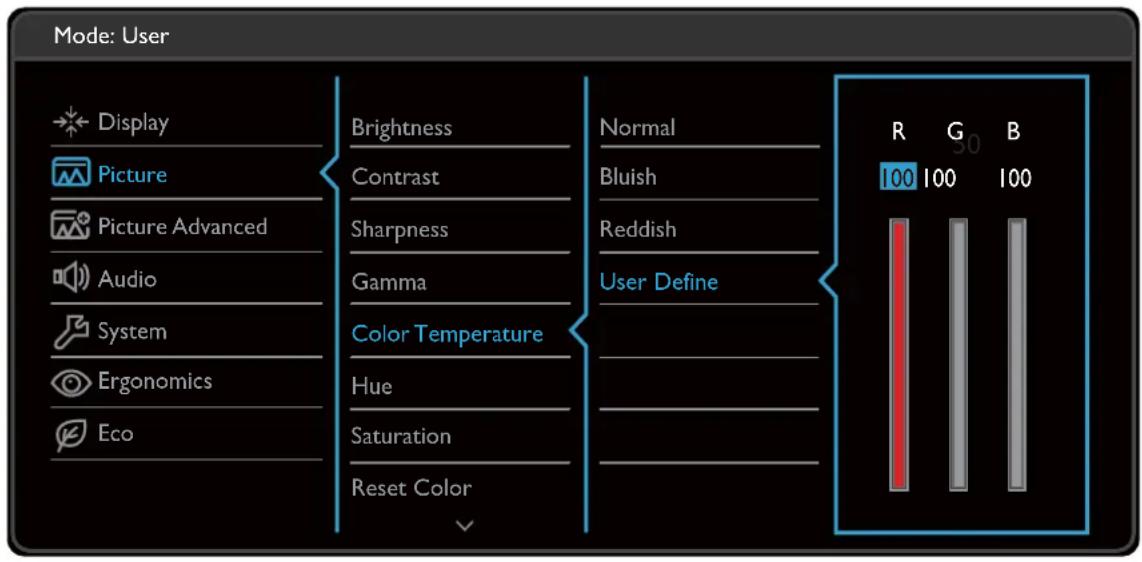

Bild Menü 37

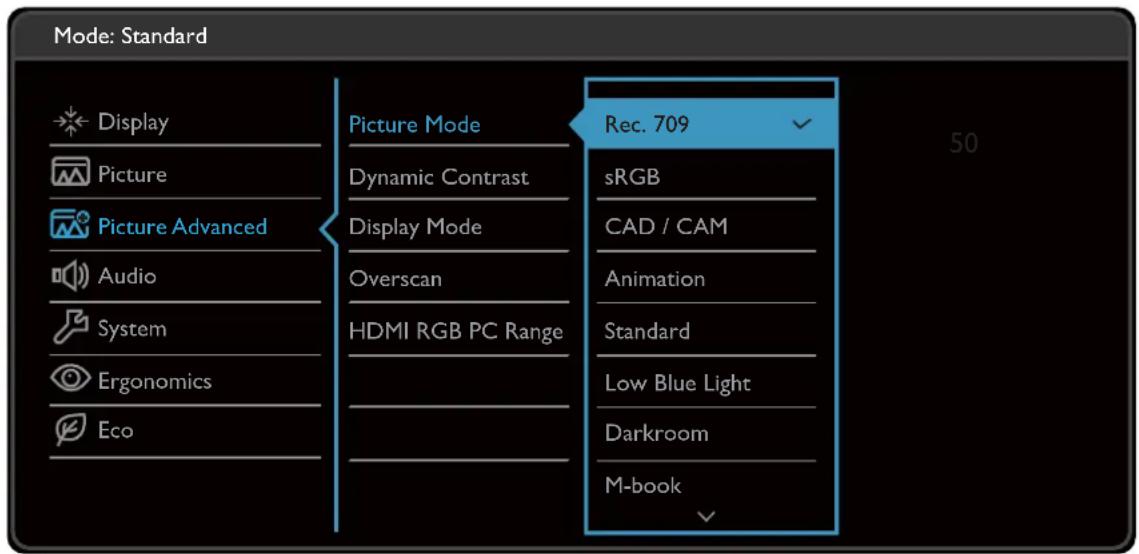

Bild erweitert Menü 39

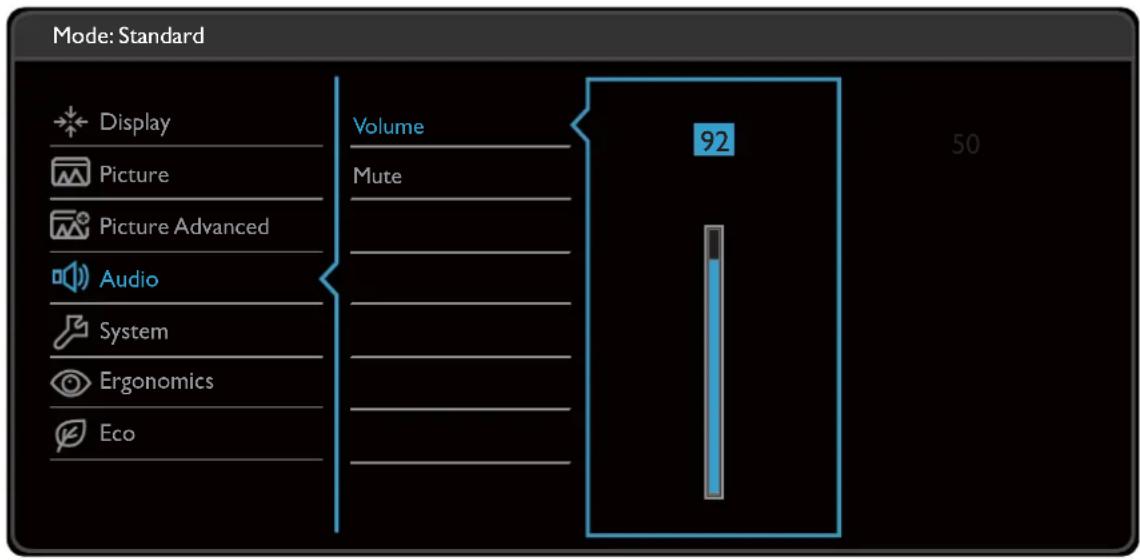

Audio Menü 42

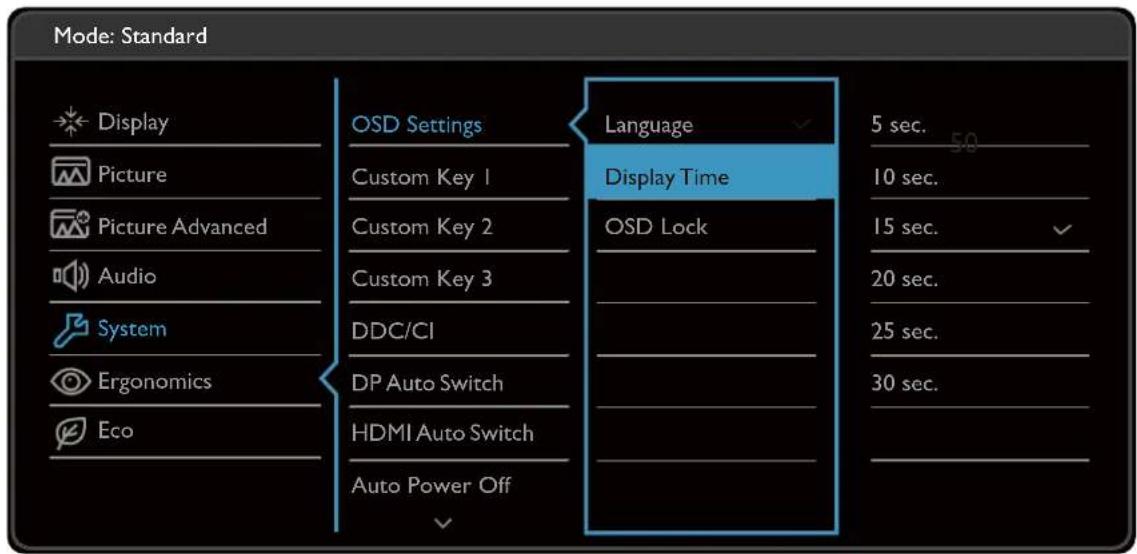

System Menü 43

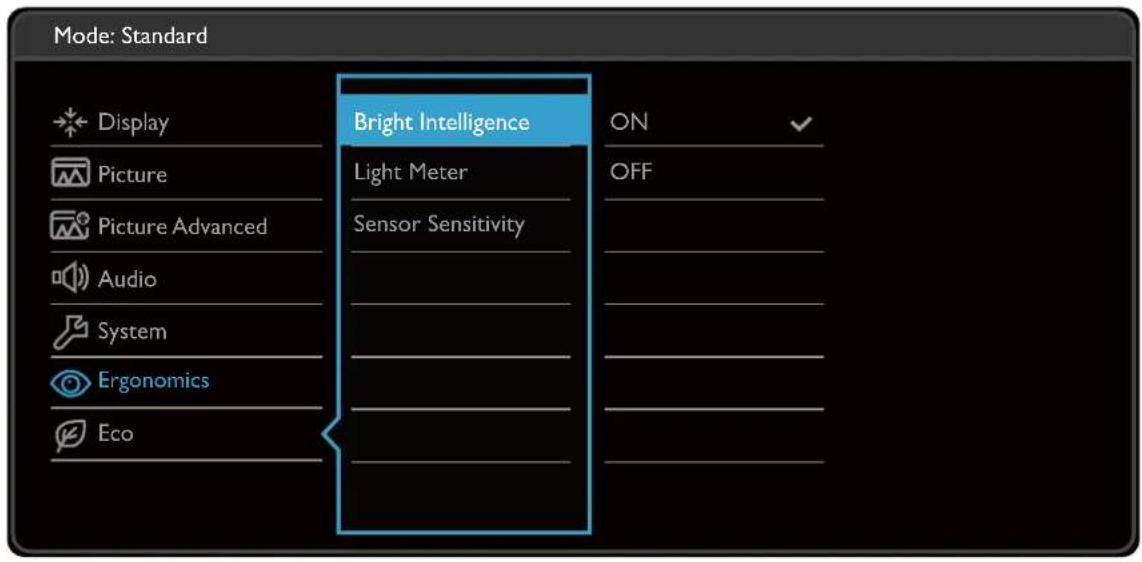

Ergonomie-Menü 47

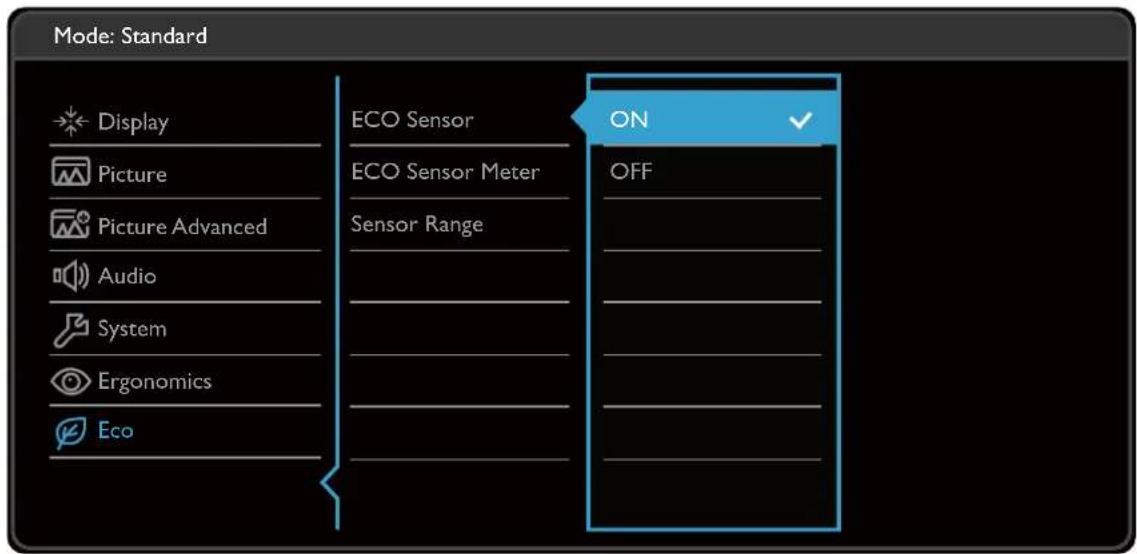

Spar-Menü 49

Fehlerbehebung 51

Häufig gestellte Fragen (FAQ) 51

Weitere Hilfe? 54

Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor
Monitorständer
Monitorsockel
Schnellstartanleitung
Wichtige Sicherheitsanweisungen
Behördliche Bestimmungen
Netzkabel(Der gelieferte Artikel kann sich je nach Modell oder Region unterscheiden.)
Videokabel: DP(Optionales Zubehör)
Videokabel: DP auf mini-DP
Videokabel: HDMI
Audiokabel(Optionales Zubehör)
USB-Kabel
Kopfhörer-Haken

• Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.
• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports.

Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf.

Monitoransicht und Anschlüsse

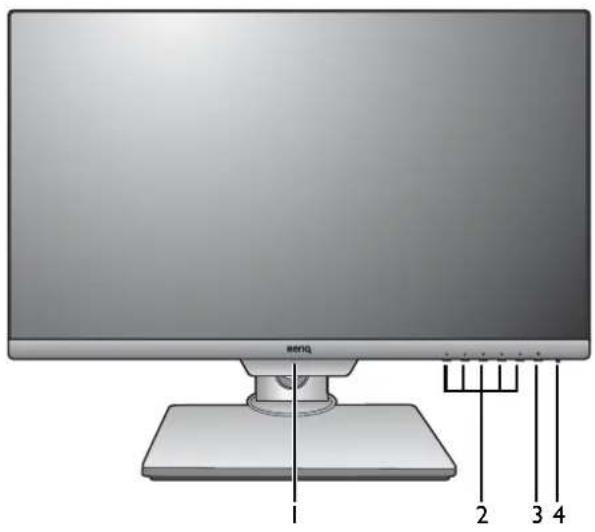

Vorderansicht

I. Lichtsensor/Spar-Sensoren
2. Kontrolltasten
3. Ein-/Aus-Taste
4. Netz LED-Anzeige

Rückansicht

1. Ein/Aus-Schalter
2. Netzanschluss Buchse
3. Kabeldurchlass
4. USB 3.1 Gen I-Anschluss (Upstream; Verbindung mit PC)
5. USB 3.1 Gen I-Anschlüsse (Downstream; Verbindung mit USB-Geräten)
6. Steckplatz für Kensington-Schloss

II. HDMI-Anschluss
12. DisplayPort-Anschluss
13. Mini DisplayPort-Anschluss
14. Mini DisplayPort Ausgang (für Multi-Stream Transport, MST)
15. Kopfhörerbuchse
16. Schnellauslösetaste

• Je nach Produktspezifikation könnte die unterstützte Auflösung und das Timing abweichen.
• Das oben stehende Diagramm kann je nach Modell variieren.
• Das Bild kann von dem Produkt abweichen, das für Ihre Region geliefert wird.

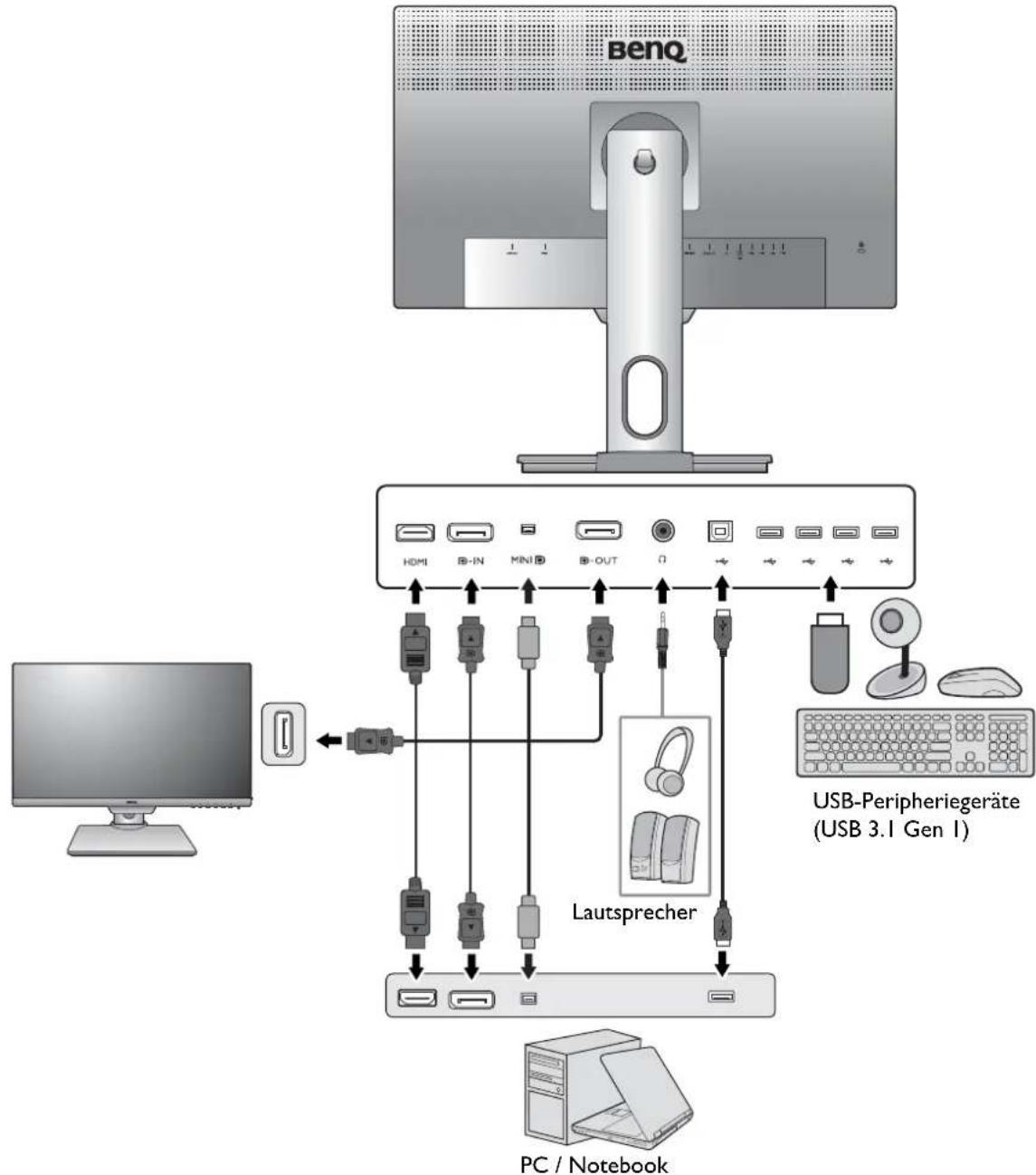

Anschluss

Die folgenden Anschlussdiagramme dienen lediglich als Beispiel. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

Weitere Informationen zu den Anschlussmethoden finden Sie auf den Seiten 15 - 16.

Installation der Monitor-Hardware

• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.
  Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.
• Die folgenden Diagramme dienen lediglich als Beispiel. Die Position und die Verfügbarkeit der Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.
• Das unterstützte Timing kann je nach Eingangssignal variieren. Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Weitere Informationen finden Sie unter "Voreingestellte Anzeigemodi" in der Resolution file (Auflösungsdatei).

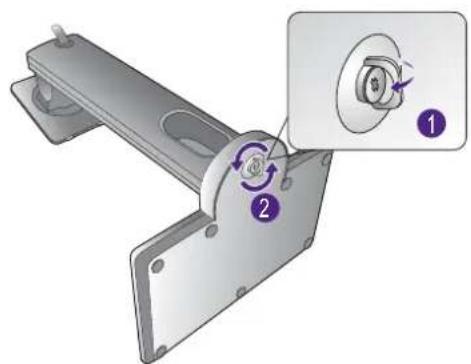

I. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

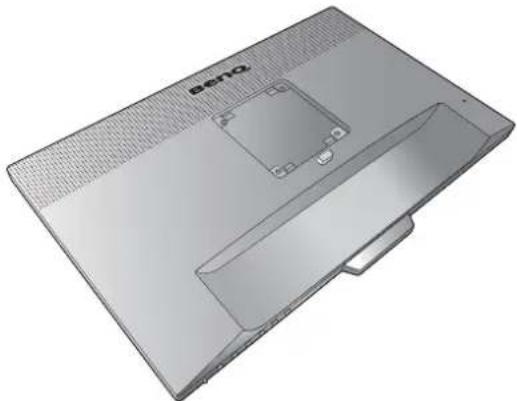

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

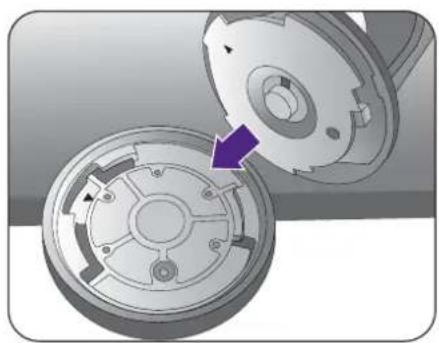

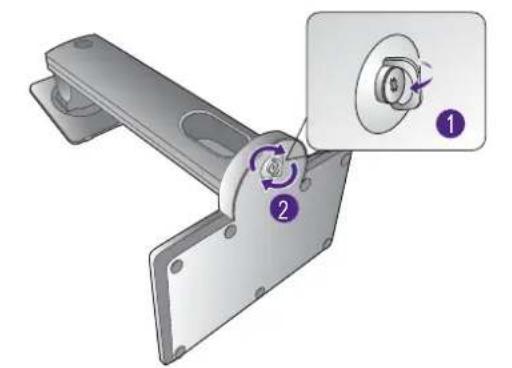

Bringen Sie den Monitorständer am Monitorsockel wie abgebildet an. Richten Sie den Pfeil am Ende des Ständers am Pfeil am Monitor aus.

Drehen Sie den Ständer im Uhrzeigersinn, bis es nicht mehr weiter geht.

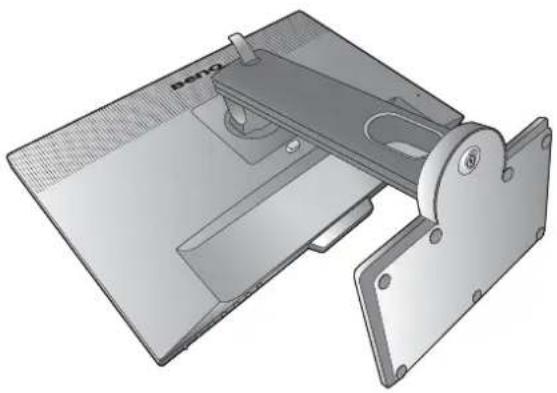

Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest. Drehen Sie Ständer anschließend entgegen dem Uhrzeigersinn, damit er nach vorn zeigt.

Richten Sie den Arm am Ende des Monitors aus und drücken Sie ihn hinein ( ) bis eine Klicken zu hören

ist und er festsitzt (2

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

Sie möchten vielleicht die Höhe des Monitorständers anpassen. Unter Einstellen der Höhe des Monitors auf Seite 20 finden Sie weitere Informationen.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

Ihr Monitor ist ein „randloser“ Monitor und sollte mit Vorsicht behandelt werden. Passen Sie den Bildschirmwinkel an, indem Sie Ihre Hände wie abgebildet auf die Oberseite und an die Unterseite des Monitors halten. Vermeiden Sie zu starken Druck auf den Monitor.

2. Schließen Sie das PC-Videokabel an.

HDMI-Kabel anschließen

Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

DP-Kabel anschließen

Schließen Sie den Stecker des DP-Kabels am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels am Video-Anschluss des Computers an.

Wenn der Monitor und der Computer eingeschaltet sind, aber kein Bild angezeigt wird, trennen Sie das DP-Kabel ab. Schließen Sie den Monitor zuerst an eine andere Videoquelle als DP an. Gehen Sie zu System und DisplayPort im OSD-Menü des Monitors und ändern Sie die Einstellung von 1.2 auf 1.1. Trennen Sie das aktuelle Videokabel nach dem Vornehmen der Einstellung ab und schließen Sie das DP-Kabel wieder an. Für den Aufruf des OSD-Menüs siehe Grundlegende Menübedienung auf Seite 31.

Mini DP-Kabel anschließen

Schließen Sie den Stecker des mini DP-Kabels am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels am Video-Anschluss des Computers an.

Die im Lieferumfang enthaltenen Videokabel und die Anschlussabbildungen auf der rechten Seite können sich von dem in Ihrer Region erhältlichem Produkt unterscheiden.

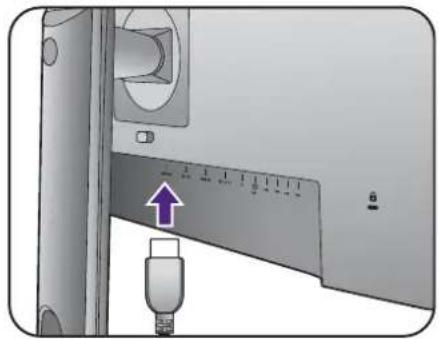

3. Schließen Sie die Kopfhörer an.

Sie können Kopfhörer an die Kopfhörerbuchse links am Monitor anschließen.

Entweder

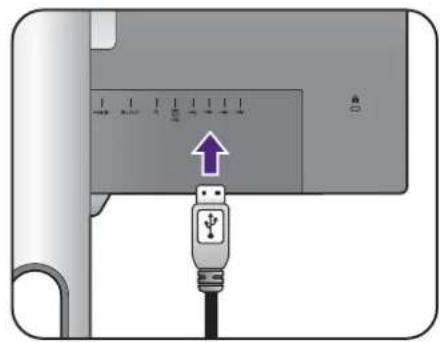

4. Schließen Sie USB-Geräte an.

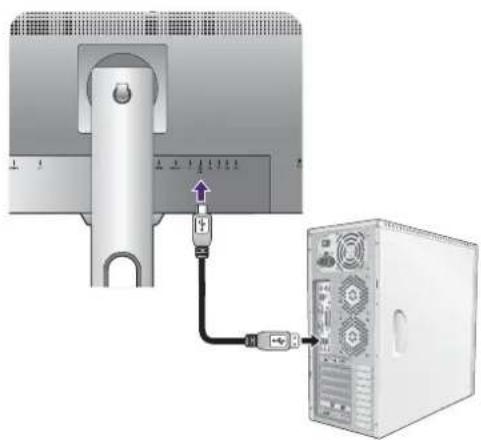

Schließen Sie das USB-Kabel zwischen dem PC und dem Monitor (über den Upstream-USB-Anschluss auf der Rückseite an). Dieser Upstream-USB-Anschluss überträgt Daten zwischen dem PC und USB-Geräten, welche am Monitor angeschlossen sind.

Schließen Sie USB-Geräte über andere USB-Anschlüsse (Downstream) an den Monitor an. Diese Downstream-USB-Anschlüsse übertragen Daten zwischen angeschlossenen USB-Geräten und dem Upstream-Anschluss.

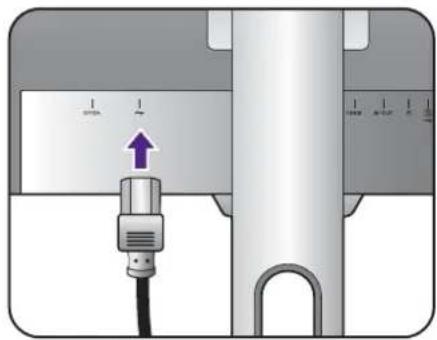

5. Anschließen des Netzkabels an den Monitor.

Stecken Sie das eine Ende des Netzkabels in die Buchse \~ auf der Rückseite des Monitors. Schließen Sie das andere Ende noch nicht an eine Netzquelle an.

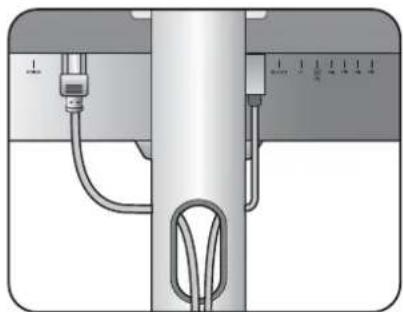

6. Verlegen Sie die Kabel.

Führen Sie die Kabel durch die Kabelöffnung.

7. Montieren des Kopfhörer-Hakens (optionaler Schritt).

Sie können den Kopfhörerhaken anbringen, um Ihren Kopfhörer abzulegen. Dies ist praktisch, wenn Sie den Kopfhörer nicht benutzen.

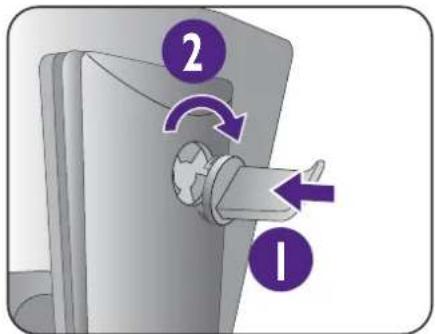

Richten Sie den Kopfhörerhaken an der Öffnung des Monitorständers aus und bringen Sie den Haken an der

Öffnung an ( )

Drehen Sie den Haken im Uhrzeigersinn, bis es nicht mehr weiter geht (2) Der Kopfhörerhaken kann nun verwendet werden.

Der Kopfhörerhaken eignet sich für ein Gewicht von maximal 500 g.

8. Schließen Sie nun den Strom an, und schalten Sie das Gerät ein.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Stellen Sie sicher, dass der Ein/Aus-Schalter neben der Wechselstrom Netzbuchse auf ON geschaltet ist.

Schalten Sie den Monitor mit der Ein-/Aus-Taste am Monitor ein und aus.

Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des BenQ-Monitors auf Seite 24, installieren Sie die Monitor Software.

Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

So trennen Sie den Monitor und den Sockel ab

I. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

2. Entfernen Sie den Ständer des Monitors.

Trennen Sie den Ständer vom Monitor (2)b, während Sie auf die Schnellauslösetaste (1)rücken.

3. Entfernen Sie den Sockel des Monitors.

Drehen Sie die Schraube unten am Sockel des Monitors heraus.

Drehen Sie den Ständer entgegen dem Uhrzeigersinn, bis es nicht mehr weiter geht.

Entfernen Sie anschließend den Sockel vom Ständer.

Sie können den Lautsprecherhaken wie abgebildet entfernen. Bewahren Sie den Kopfhörerhaken sicher auf.

Einstellen der Höhe des Monitors

Um die Höhe des Monitors anzupassen, halten Sie sowohl die obere als auch die untere Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben.

- Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. Halte Sie Kinder vom Monitor fern, wenn Sie diese Aktion ausführen.

- Wenn der Monitor in das Hochformat gedreht wurde und die Höhe angepasst werden muss, beachten Sie bitte, dass der Bildschirm so nicht auf die niedrigste Höhe eingestellt werden kann.

Drehen des Monitors

I. Schwenken Sie die Anzeige.

Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen.

Klicken Sie zum Ausführen der Display Pilot Software (heruntergeladen von

Support.BenQ.com) und markieren Sie Autom. Drehung, um einzustellen, dass sich die Anzeige automatisch mit dem Monitor dreht.

Klicken Sie alternativ mit der rechten Maustaste auf den Desktop, und wählen Sie im

Kontext-Menü den Eintrag Bildschirmauflösung aus. Wählen Sie Hochformat in Orientierung und übernehmen Sie die Einstellung.

Abhängig vom Betriebssystem auf Ihrem PC gibt es verschiedene Maßnahmen, um die Bildschirmausrichtung einzustellen. Weitere Einzelheiten können Sie in der Hilfedokumentation Ihres Betriebssystems finden.

2. Ziehen Sie den Monitor ganz nach oben, und neigen Sie ihn.

Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie ihn bis auf die maximal mögliche Position. Neigen Sie dann den Monitor.

Der Monitor sollte vertikal ausgestreckt sein, damit er vom Querformat in das Hochformat gedreht werden kann.

3. Drehen Sie den Monitor um 90 Grad im Uhrzeigersinn, wie in der Abbildung gezeigt wird.

Um zu vermeiden, dass die Kante der LCD-Anzeige den Ständer des Monitors berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen. Stellen Sie auch sicher, dass es keine hindernden Gegenstände in der Nähe des Monitors gibt und dass der Raum für die Kabel ausreicht. Entfernen Sie zuerst die angeschlossenen USB-Peripheriegeräte und das Audiokabel.

1. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein.

Einstellung des Ansichtwinkels

Sie können den Bildschirm mit den Monitor Neigen-, Schwenken- und Höhenanpassungsfunktionen in den gewünschten Winkel bringen. Prüfen Sie die Produktspezifikationen auf der Webseite für Details.

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.
• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen. Informationen zum Gewicht finden Sie in den Produktspezifikationen auf der Webseite.
• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

I. Entfernen Sie den Ständer des Monitors.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche. Entfernen Sie den Monitorständer wie in Schritt 1\~2 unter So trennen Sie den Monitor und den Sockel ab auf Seite 18 beschrieben.

2. Entfernen Sie die Schrauben der hinteren Abdeckung.

Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Schrauben der hinteren Abdeckung herauszuschrauben. Verwenden Sie einen Schraubenzieher mit magnetischer Spitze, um die Schrauben nicht zu verlieren.

Für den Fall, dass Sie Ihren Monitor in Zukunft wieder auf den Ständer stellen möchten, bewahren Sie den Monitorsockel, den Monitorständer und die Schrauben an einem sicheren Ort auf.

3. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Verwenden Sie vier M4 x 10 mm Schrauben, um die VESA Standard Wandhalterung am Monitor zu befestigen. Stellen Sie sicher, dass alle Schrauben richtig angezogen sind. Wenden Sie sich für die Wandmontageinstallation und Sicherheitsvorkehrungen an einen Fachtechniker oder den BenQ Kundendienst.

Optimale Benutzung des BenQ-Monitors

Sie sollten die auf der lokalen Webseite angebotene Treibersoftware für den BenQ LCD-Monitor installieren, damit Sie den größten Nutzen von Ihrem BenQ Farb-LCD-Monitor haben. Siehe Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 24 für weitere Einzelheiten.

Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor Treibersoftware existiert) wollen.

Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere) Hardware automatisch erkennen und startet seinen Neue Hardware gefunden Assistenten.

Folgen Sie den Anweisungen des Assistenten. Folgen Sie den detaillierten Anweisungen für entweder die automatische (neue) oder aktualisierte (bereits vorhandene) Installation. Siehe:

• Installation auf einem neuen Computer auf Seite 25.
- Aktualisierung des Treibers auf einem bereits installierten Computer auf Seite 26.

• Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem Computer zu installieren.
• Um den Namen des gekauften Modells herauszufinden, schauen Sie auf das Typenschild an der Rückseite des Monitors.

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet

I. Laden Sie die richtigen Treiberdateien von Support.BenQ.com herunter.
2. Extrahieren Sie die Treiberdateien in einen leeren Ordner. Merken Sie sich den Ort, an den Sie die Dateien extrahiert haben.

Installation auf einem neuen Computer

Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.

Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). Sie sollten statt dessen den Anweisungen in Aktualisierung des Treibers auf einem bereits installierten Computer folgen.

I. Folgen Sie den Anweisungen in Installation der Monitor-Hardware auf Seite 13.
Wenn Windows startet, wird es den neuen Monitor erkennen und den Neue Hardware gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Treiber für Hardwarekomponente installieren erscheint.
2. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Weiter.
3. Prüfen Sie, ob der Assistent den korrekten Namen des Monitors ausgewählt hat, und klicken Sie dann auf Weiter.
4. Klicken Sie auf Fertig stellen.
5. Starten Sie den Computer neu.

Aktualisierung des Treibers auf einem bereits installierten Computer

Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Aktuelle Tests haben die Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8 (8.1) und Windows 7 Operating System nachgewiesen.

Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die Verwendung auch in diesen Systemen möglich ist.

Um den Monitortreiber zu installieren, müssen Sie die geeignete Informationsdatei (.inf) unter den heruntergeladenen Treiberdateien für das jeweilige Monitormodell auswählen. Windows wird dann die entsprechenden Treiberdateien installieren. Sie müssen nur das richtige Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch durch die Dateiauswahl und den Installationsprozess führt.

Siehe:

• Windows 10-System installieren auf Seite 27.
• Windows 8 (8.1)-System installieren auf Seite 28.
• Windows 7-System installieren auf Seite 29.

Windows 10-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Einstellungen, Geräte, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen.
6. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 24 beschrieben wird.
7. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows 8 (8.1)-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Bewegen Sie den Cursor auf dem Bildschirm nach rechts unten oder drücken Sie auf die Windows + C Tasten auf der Tastatur, um die Charm (Kategorie)-Leiste aufzurufen. Wechseln Sie nach Einstellungen, Systemsteuerung, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen.
6. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 24 beschrieben wird.
7. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows 7-System installieren

I. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Systemsteuerung, Hardware und Sound, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Wählen Sie den Eintrag Eigenschaften aus dem Menü.
2. Klicken Sie auf die Registerkarte Hardware.
3. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.
5. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer nach Treibersoftware suchen.
6. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf Seite 24 beschrieben wird.
7. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

So stellen Sie den Monitor ein

Die Steuerpalette

Nr.	Name Beschreibung
1.	Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste.
2.	Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus.

Grundlegende Menübedienung

Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern.

I. Drücken Sie auf eine der Steuerungstasten.
2. Das Direkttasten-Menü wird angezeigt. Die linke drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen.
3. Wählen Sie (Menü), um das Hauptmenü aufzurufen.
4. Folgen Sie den Symbolen neben den Steuerungstasten im Hauptmenü, um Einstellungen vorzunehmen oder eine Auswahl zu treffen. Weitere Einzelheiten über Menüoptionen finden Sie unter Verwendung des Hauptmenüs auf Seite 35.

Nr.	OSD im Direkttasten-Menü	OSD-Symbol im Hauptmenü	Funktion
1	Benutzer-Taste 1	^	Standardmäßig ist die Taste auch die Direkttaste für Bildmodus. Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite 33.Dient der Erhöhung.
2	Benutzer-Taste 2	Standardmäßig ist die Taste auch die Direkttaste für Eingang. Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite 33.Dient der Bewegung nach unten/der Verringerung einer Einstellung.
3	Benutzer-Taste 3	> / √	Standardmäßig ist die Taste auch die Direkttaste für Helligkeit. Für die Änderung der Standardeinstellungen, siehe Anpassen der Direkttasten auf Seite 33.Aufruf von Untermenüs.Auswahl von Menüelementen.
4	Menü • Aktiviert das Hauptmenü.		Rückkehr zum vorherigen Menü.
5	Been. Hiermit können Sie das OSD ausblenden.

- OSD = On Screen Display (Anzeige auf dem Bildschirm).

Die Direkttasten funktionieren nur, wenn das Hauptmenü nicht angezeigt wird. Die Anzeige für Direkttasten wird automatisch nach ein paar Sekunden ausgeblendet, ohne dass eine Taste bedient werden muss.

- Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

Steuerung der Anzeige mit Display Pilot

Die Display Pilot Software liegt als Alternative zur Steuerung des Monitors bei. Von Support.BenQ.com herunterladen und installieren (siehe Produktunterstützung auf Seite 3).

Die Hauptfunktionen umfassen:

• Steuerung des OSD Menüs.
- Einrichtung der automatischen Drehung der Anzeige mit dem Monitor (siehe auf Seite 21).

Die unterstützten Betriebssysteme finden Sie auf der BenQ Webseite.

Anpassen der Direkttasten

Die linke 3 Steuerungstasten (auch als Benutzer-Tasten bezeichnet) dienen als Direkttasten für den direkten Zugriff auf vordefinierte Funktionen. Sie können die Standardeinstellung ändern und den Tasten anderen Funktionen zuweisen.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie (Menü), um das Hauptmenü aufzurufen.
2. Rufen Sie System auf.
3. Wählen Sie die Benutzer-Taste, die Sie ändern möchten.
4. Wählen Sie im Untermenü eine Funktion aus, auf die über diese Taste zugegriffen werden kann. Eine Popup-Meldung wird erscheinen, um anzuzeigen, dass die Einrichtung abgeschlossen ist.

Einstellen des Anzeigemodus

Sie können den Anzeigemodus am Monitor anpassen, um Bilder mit einem anderen Seitenverhältnis als 16:9 und einer Größe anders als die Bildschirmgröße des von Ihnen erworbenen Modells anzuzeigen.

I. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie Men(ü), um das Hauptmenü aufzurufen.
2. Rufen Sie Bild erweitert und Anzeigemodus auf.
3. Wählen Sie den passenden Anzeigemodus aus. Die Einstellung wird sofort wirksam.

Auswahl eines passenden Bildmodus

Der Monitor bietet verschiedene Bildmodi, die sich jeweils für unterschiedliche Bildtypen eignen. Unter Bildmodus auf Seite 39 finden Sie alle verfügbaren Bildmodi.

Wechseln Sie nach Bild erweitert und Bildmodus, um einen gewünschten Bildmodus auszuwählen.

Anschluss des Monitors an ein Produkt der MacBook Serie

Wenn der Monitor an Ihr Produkt der MacBook Serie angeschlossen ist, wechseln Sie in den M-book Modus, welcher die farbliche und visuelle Wiedergabe des MacBooks an Ihren Monitor anpasst.

I. Schließen Sie den Monitor an ein Produkt der MacBook Serie an.
2. Rufen Sie Bild erweitert und Bildmodus auf.
3. Wählen Sie M-book. Die Einstellung wird sofort wirksam.

Anschluss mehrerer Monitore über MST (Multi-Stream Transport)

Bei der Verbindung über die DP-IN und DP-OUT Anschlüsse können Sie Inhalte an einen oder bis zu 4 Monitore über die MST Funktion ausgeben.

I. Stellen Sie jeden Monitor als verbindungsbereit ein. Rufen Sie bei jedem Monitor System > OSD-Einst. > MST auf und wählen Sie EIN. Rufen Sie System > DP auf und wählen Sie DP 1.2. Beachten Sie, dass das OSD-Menü nur ausgeführt und konfiguriert werden kann, wenn ein Eingangssignal erkannt wird.
2. Rufen Sie System > USB Aktiv auf und wählen Sie EIN.
3. Schließen Sie den ersten Monitor mit einem DP-Kabel an Ihren Laptop an.
4. Schließen Sie den zweiten Monitor mit einem DP-Kabel wie abgebildet an den ersten an.
5. Folgen Sie Schritt 3 zum Anschluss des dritten und vierten Monitors, falls gewünscht.
6. Schalten Sie den Laptop und die Monitore ein.
7. Entscheiden Sie auf dem Laptop, wie der Inhalt auf den angeschlossenen Monitoren angezeigt werden soll: Duplizieren, Erweitern oder Nur Projektor. Für die Verwaltung des Monitors kann zusätzliche Software (separat erhältlich) verwendet werden. Lesen Sie das Handbuch der erworbenen Software, um weitere Informationen zu erhalten.

Unterstützte Auflösung

Bei der Ausführung von MST ist eine begrenzte Anzahl von verbundenen Monitoren notwendig, um die Bildqualität zu gewährleisten. Die folgenden Informationen zeigen die Bildauflösungen, die für jeden Monitor verfügbar sind.

	1. Monitor 2. Monitor 3. Monitor 4. Monitor
Unterstützte Auflösung	2560 x 1440 (60 Hz)	2560 x 1440 (60 Hz)	1920 x 1080 (60 Hz)	N/A
	2560 x 1440 (60 Hz)	1920 x 1080 (60 Hz)	1920 x 1080 (60 Hz)	N/A
	2560 x 1440 (60 Hz)	1920 x 1080 (60 Hz)	1280 x 1024 (60 Hz)	1280 x 1024 (60 Hz)
	2560 x 1440 (60 Hz)	1280 x 1024 (60 Hz)	1280 x 1024 (60 Hz)	1280 x 1024 (60 Hz)

Stellen Sie sicher, dass die Grafikkarte Ihres Laptops DP 1.2 für MST unterstützt. Achten Sie ebenfalls darauf, dass die unterstützte Anzahl von Monitoren pro Verbindung je nach Grafikkarte variiert. Überprüfen Sie daher die technischen Daten Ihrer Grafikkarte oder kontaktieren Sie den Hersteller.

Verwendung des Hauptmenüs

Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie (Menü), um das Hauptmenü aufzurufen. Unter Grundlegende Menübedienung auf Seite 31 finden Sie weitere Einzelheiten.

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

Die OSD-Menüsprachen können sich von denen des an Ihrem Ort ausgelieferten Produkts unterscheiden. Siehe Sprache auf Seite 44 unter System und OSD-Einst. für weitere Informationen.

Für weitere Informationen über jedes der einzelnen Menüs sehen Sie bitte die folgenden Seiten:

• Anzeigemenü auf Seite 36
• Bild Menü auf Seite 37
• Bild erweitert Menü auf Seite 39
• Audio Menü auf Seite 42
• System Menü auf Seite 43
• Ergonomie-Menü auf Seite 47
- Spar-Menü auf Seite 49

Anzeigemenü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Anzeige.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
Eingabe	Verwenden Sie diese Funktion, um den Eingang einzustellen, der sich für Ihren Videokabelverbindungstyp eignet.	HDMIDisplayPortMini DisplayPort

Bild Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Bild.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
Helligkeit	Stellt die Balance zwischen hellen und dunklen Schattierungen her.		0 bis 100
Kontrast	Stellt das Ausmaß des Unterschieds zwischen Helligkeit und Dunkelheit ein.		0 bis 100
Schärfe	Stellt die Klarheit und Sichtbarkeit der Konturen von Motiven im Bild ein.		1 bis 10
Element	Funktion		Bereich
Gamma	Passen Sie hiermit die Ton-Leuchtdichte an. Der Standardwert beträgt 2.2 (dies ist der Standardwert für Windows).		• 1.8• 2.0• 2.2• 2.4• 2.6
Farbtemperatur	Normal Ermöglicht	die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe.
	Bläulich Wendet	einen kühlen Ton auf das Bild an. Dies ist ab Werk auf den PC-Industrie-Standard für weiße Farbe voreingestellt.
	Rötlich Wendet	einen warmen Ton auf das Bild an. Dies ist ab Werk auf den Nachrichtendruck-Standard für weiße Farbe voreingestellt.
	Benutzerdefiniert	Die Mischung der Primärfarben Rot, Grün und Blau kann geändert werden, um einen anderen Farbton für das Bild zu erhalten. Rufen Sie die nachfolgenden R (rot), G (grün), und B (blau) Menüs auf, um die Einstellungen zu ändern. Durch Reduzierung einer oder mehrerer Farben wird der jeweilige Einfluss des Farbtons auf das Bild reduziert. (Wenn Sie z.B. die Blau-Stufe des Bildes reduzieren, erscheint das Bild gelblicher. Falls Sie Grün reduzieren, erhält das Bild einen Magenta-Farbton.)	• R (0 bis 100)• G (0 bis 100)• B (0 bis 100)
Farbton	Passen Sie das Erscheinungsbild von Farben an.		0 bis 100
Sättigung	Passen Sie die Reinheit von Farben an.		0 bis 100
Farbe zurücks.	Stellt die benutzerdefinierten Farbeinstellungen auf die Voreinstellungen ab Werk zurück.		• JA• NEIN
AMA	Verbessert die Graustufen-Reaktionszeit der LCD-Fläche.		• AUS• Hoch• Premium

Bild erweitert Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie ∧ oder ∨ zur Auswahl von Bild erweitert.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
Bildmodus	Wählen Sie den Bildmodus, der sich am besten für die Art von Bildern eignet, die auf dem Bildschirm angezeigt werden.
	Rec. 709	Für eine bessere Farbwiedergabe mit Standard Rec. 709.
	sRGB Für bessere Farbwiedergabe in Peripheriegeräten, z.B. Druckern, Digitalkameras usw.

Element Funktion Bereich
	CAD / CAM Ver	Verstärkt den Kontrast, wenn eine CAD / CAM Software verwendet wird.
	Animation	Verstärkt den Kontrast von Schatten, so dass Sie bei der Erstellung einer Animation leichter an den Details arbeiten können.		0 bis 10
	Standard	Für normale PC-Anwendung.
	Low Blue Light	Verringert das blaue Licht des Bildschirms, um Ihre Augen vor blauem Licht zu schonen. Im Modus Low Blue Light bedeutet der jeweilige Wert wie viel blaues Licht im Vergleich zum Standard Modus verringert wird.
		Multimedia	Für die Anzeige von Multimediadateien.	-30%
		Webbrowsen	Für Websurfen. -50%
		Büro	Für Büroarbeiten oder Büroumgebungen.	-60%
		Lesen	Zum Lesen von E-Books oder Dokumenten.	-70%
	Dunkelkammer	Für Bildbearbeitung und Anzeige in einer Nachbearbeitungsumgebung mit einer schwachen Lampe. Dieser Modus verbessert die Schärfe und Klarheit von Schatten und zeigt mehr Details.
	M-book Minimiert die visuellen Unterschiede zwischen dem Monitor und dem angeschlossenen Produkt der MacBook Serie.
	Benutzer Wendet eine Kombination von benutzerdefinierten Bildeinstellungen an.
Dynamic-Contrast	Mit dieser Funktion wird automatisch die Verbreitung eines visuellen Eingangssignals erkannt und anschließend wird ein optimaler Kontrast eingestellt.			0 bis 5
Anzeigemodus	Diese Funktion ermöglicht die Anzeige in einem anderen Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt.
	Die Optionen unter demAnzeigemodusunterscheiden sich je nach Eingangssignalquelle.
	Abhängig von Ihrer Auswahl desBildmodusist eine unterschiedlicheAnzeigemodusOption voreingestellt. Ändern Sie ggf. die Einstellung.
	VollÄndert das	Eingangsbild so, dass es den gesamten Bildschirm ausfüllt. Eignet sich ideal für Bilder mit dem Seitenverhältnis 16:9.
	1 : 1Zeigt das	Eingangsbild in seiner nativen Auflösung, ohne das es geändert wird.
Overscan	Vergrößert dasEingangsbild etwas. Verwenden Sie diese Funktion, um störendes Rauschen an den Kanten des Bildes auszublenden.			• EIN• AUS
HDMI RGB PC-Bereich	Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI-Gerät übereinstimmt.			• Aut. Erk.• RGB(0 ~ 255)• RGB(16 ~ 235)

Audio Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Audio.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
Lautstärke Dient der Lautstärkenregelung. 0 bis 100
Stumm Unterbindet die Audioeingabe. • EIN	• AUS

System Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von System.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
OSD Einstellungen	Sprache	Stellt die Sprache des OSD-Menüsein.Die in Ihrem OSD gezeigten Sprachoptionen können sich von den auf der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, das an Ihrem Ort ausgeliefert wird.	EnglishFrançaisDeutschItalianoEspañolPolskiČeskyMagyarRomânăNederlandsРусскийSvenskaPortuguês한국어العربية日本語繁體中文简体中文
	Anzeigezeit	Stellt die Anzeigezeit des OSD-Menüs ein.	5 Sek.10 Sek.15 Sek.20 Sek.25 Sek.30 Sek.
	OSD-Sperre	Verhindert, dass alle Monitoreinstellungen unbeabsichtigt geändert werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Direkttasten deaktiviert.Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.
Benutzer-Taste 1	Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 1 zugreifen können.	BildmodusEingabeDisplayPortMini DisplayPortHDMIRec. 709sRGBCAD / CAMAnimationLow Blue LightDunkelkammerHelligkeitKontrastLautstärkeStumm
Benutzer-Taste 2	Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 2 zugreifen können.
Benutzer-Taste 3	Hiermit können Sie die Funktionen einstellen, auf die Sie über die Benutzer-Taste 3 zugreifen können.
DDC/CI	Ermöglicht, dass die Einstellungen des Monitors über die Software auf dem PC eingestellt werden.DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern.DDC/CI ermöglicht das Senden von Monitoreinstellungen mit Hilfe der Software für Ferndiagnose.	EINAUS
Aut. DP-Wechs.	Wenn diese Funktion aktiviert ist, wird DP unter den Auswahlmöglichkeiten für das Eingangsaudio angezeigt. Ansonsten kann DP nur durch die Eingangsauswahl oder eine Direkttaste ausgewählt werden.	EINAUS
Automatischer HDMI-Wechsel	Wenn diese Funktion aktiviert ist, befindet sich der HDMI-Anschluss in der Schleife für die automatische Eingangsauswahl. Ansonsten kann HDMI nur durch Eingangsauswahl oder durch Betätigung einer Direkttaste ausgewählt werden.	EINAUS
Auto-Abschaltung	Stellt die Zeit für die automatische Ausschaltung des Monitors im Stromsparmodus ein.	AUS10 Min.20 Min.30 Min.
Auflösungshinweis	Einstellung, ob ein Hinweis für die empfohlene Auflösung angezeigt werden soll, wenn eine neue Eingangsquelle vom Monitor erkannt wird.	EINAUS
Informationen	Zeigt die aktuellen Einstellungen für die Monitoreigenschaften.	EingabeAktuelle AuflösungOptimale Auflösung (am besten mit dem Monitor)
DisplayPort Wählt einen passenden DP Standard für die Datenübertragung aus.		1.11.2
USB Aktiv Standardmäßig ist diese Funktion deaktiviert und die USB-Anschlüsse werden nicht mit Strom versorgt, während sich der Monitor im Standbmodus befindet.Um die Stromversorgung der USB-Anschlüsse im Standbmodus des Monitors zu gewährleisten, ändern Sie die Einstellung auf EIN.		EINAUS
Vorgabe	Stellt alle Modus-, Farb- und Geometrieeinstellungen auf die Standardwerte ab Werk zurück.	JANEIN

Ergonomie-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Ergonomie.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie .X

Element Funktion Bereich
Bright Intelligence	Schaltet die Bright Intelligence Funktion ein oder aus. Der integrierte Lichtsensor funktioniert mit Bright Intelligence Technologie, um das Umgebungslicht, die Bildhelligkeit und den Kontrast zu erkennen, und den Bildschirm anschließend automatisch auszugleichen.	• EIN• AUS
Lichtmesser	Hiermit können Sie die Anzeige der Lichtverhältnisse um den Monitor herum auf dem Bildschirm einstellen.	• EIN• AUS

Element Funktion Bereich
Sensorempfindl.	Passt die Empfindlichkeit des Lichtsensors an, um den zu erkennenden Helligkeitsbereich zu ändern. Dies könnte dabei helfen, ungleichmäßige Beleuchtung bei der Lichterkennung zu korrigieren.

Spar-Menü

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

I. Wählen Sie (Menü) aus dem Direkttasten-Menü.
2. Verwenden Sie oder zur Auswahl von Spar.
3. Wählen Sie zum Aufruf eines Untermenüs und verwenden Sie anschließend oder zur Auswahl eines Menüelements.
4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie √ zum Treffen einer Auswahl.
5. Um zum vorherigen Menü zurückzukehren, wählen Sie <
6. Um das Menü zu verlassen, wählen Sie ✗

Element Funktion Bereich
SPAR-Sensor Der	Monitor besitzt einen Umgebungssensor (SPAR-Sensor), welcher Sie erkennt, wenn Sie sich in einem bestimmten Abstand vor dem Monitor befinden. Wenn der Sensor keine Personen erkennt, wird der Monitor automatisch nach 40 Sekunden ausgeschaltet, um Strom zu sparen.Wenn der Monitor durch den SPAR-Sensor ausgeschaltet wird, blinkt die Ein/Aus-Taste weiß.Wenn der SPAR-Sensor für mehr als zwei Stunden keine Personen erkennt, wird der Monitor ausgeschaltet. Drücken Sie auf die Ein/Aus-Taste, um den einzuschalten.	• EIN• AUS
SPAR-Sensor-Messung	Hiermit stellen Sie die Anzeige des Countdowns vor dem Ausschalten des Monitors ein.	• EIN• AUS
Sensorreichweite	Hiermit entscheiden Sie, in welchem Abstand der Sensor Personen erkennen können.	• Nah• Mittel• Weit

Fehlerbehebung

Häufig gestellte Fragen (FAQ)

Bilder

Das Bild ist verschwommen.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern?

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie die native Auflösung.

Pixelfehler werden angezeigt.

Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß, eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.

- Reinigen Sie den LCD-Monitor.

- Schalten Sie Gerät abwechselnd ein/aus.

- Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der bei der LCD-Technologie häufig vorkommt.

Das Bild hat eine falsche Farbtönung.

Es ist gelb-, blau- oder rosastichig.

Rufen Sie Bild und Farbe zurücks. auf und wählen Sie anschließend JA, um die Farbeinstellungen auf die Voreinstellungen ab Werk zurückzustellen.

Wenn das Bild immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche Farbtönung hat, fehlt eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

Das Bild ist verzerrt, blinkt oder flimmert.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt.

Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion Anzeigemodus auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen. Siehe Anzeigemodus auf Seite 41 für weitere Einzelheiten.

Das Bild ist in eine Richtung verschoben.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar.

- Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbrauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden. - Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.

Netz LED-Anzeige

Die LED-Anzeige leuchtet weiß oder orange.

- Wenn die LED weiß leuchtet, ist der Monitor eingeschaltet. - Wenn die LED weiß leuchtet und die Meldung Signal außerhalb des Bereichs am Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

- Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

- Wenn die LED aus ist, überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.

OSD-Steuerungen

Die OSD-Steuerelemente stehen nicht zur Verfügung.

Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

OSD Meldungen

Eine Meldung Signal außerhalb des Bereichs wird während des Startvorgangs des Computers auf dem Bildschirm angezeigt.

Wenn eine Meldung Signal außerhalb des Bereichs auf dem Bildschirm während des Startvorgangs des Computers angezeigt wird, bedeutet dies eine durch das Betriebssystem oder der Grafikkarte verursachte Inkompatibilität. Das System wird die Aktualisierungsrate automatisch anpassen. Warten Sie einfach, bis das Betriebssystem gestartet wird.

Audio

Die angeschlossenen externen Lautsprecher geben keinen Ton aus.

- Entfernen Sie den Kopfhörer (falls dieser an den Monitor angeschlossen ist).

- Prüfen Sie, ob der Ausgang richtig angeschlossen ist.

- Wenn die externen Lautsprecher mit Strom über die USB-Verbindung versorgt werden, prüfen Sie, ob diese Verbindung in Ordnung ist.

- Erhöhen Sie die Lautstärke der externen Lautsprecher (Ton ist evt. deaktiviert oder Lautstärke ist zu niedrig).

Die eingebauten Lautsprecher geben keinen Ton aus.

- Erhöhen Sie die Lautstärke (Ton ist evtl. deaktiviert oder Lautstärke ist zu niedrig).

- Entfernen Sie den Kopfhörer und/oder externe Lautsprecher. (Wenn diese Geräte an den Monitor angeschlossen sind, sind die eingebauten Lautstärker automatisch deaktiviert.)

Sensoren

Der Lichtsensor des Monitors funktioniert nicht einwandfrei.

Der Lichtsensor befindet sich unten vorne am Monitor. Prüfen Sie bitte Folgendes:

- Ob Sie den Sensor-Schutzaufkleber entfernt haben.

- Wenn die Bright Intelligence Funktion auf EIN gestellt ist. Überprüfen Sie Ergonomie > Bright Intelligence.

- Gibt es Hindernisse vor dem Sensor, die die Erkennung von Licht beeinträchtigen?

- Befinden sich hellfarbige Gegenstände oder Kleidungsstücke vor dem Sensor? Helle Farben (besonders Weiß und fluoreszierende Farben) reflektieren Licht und können so verhindern, dass der Sensor die Hauptlichtquelle erkennen kann.

Der Spar-Sensor des Monitors funktioniert nicht einwandfrei.

- Der SPAR-Sensor befindet sich unten vorne am Monitor. Gibt es Hindernisse vor dem Sensor, die die Erkennung von Licht beeinträchtigen?

- Ob Sie den Sensor-Schutzaufkleber entfernt haben.

• Die Erkennung kann durch die Farben und Beschaffenheit von Kleidungsstücken beeinträchtigt werden. Passen Sie bei Bedarf die Reichweite der Sensoren an. Unter Sensorreichweite auf Seite 50 finden Sie weitere Informationen.

- Passen Sie den Abstand zwischen Ihnen und dem Monitor an.

Sollten die obigen Schritte keinen Erfolg haben, liegt dies wahrscheinlich daran, dass Sie besondere Kleidung tragen, welche vom SPAR-Sensor nicht erkannt werden kann. Dies liegt weder an einem Herstellungsfehler noch an einer Beschädigung des Sensors. Schalten Sie den SPAR-Sensor vorübergehend unter Spar > SPAR-Sensor aus.

MST Verbindung

Die MST Funktion funktioniert nicht.

• Deaktivieren Sie die Funktion Automatischer DP-Wechsel unter System > Aut. DP-Wechs. auf den verbundenen Monitoren. Stellen Sie sicher, dass AUS ausgewählt ist.
• Stellen Sie sicher, dass DP 1.2 unter System > DisplayPort ausgewählt ist.
• Stellen Sie sicher, dass die Grafikkarte Ihres Computers DP 1.2 für MST unterstützt.

Weitere Hilfe?

Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite von Support.BenQ.com für weiteren Support und lokalen Kundendienst auf.
