BEDIENUNGSANLEITUNG Flush 36-6462 North Light

Wand- und Deckenleuchte

Kapslingsklasse IP 54

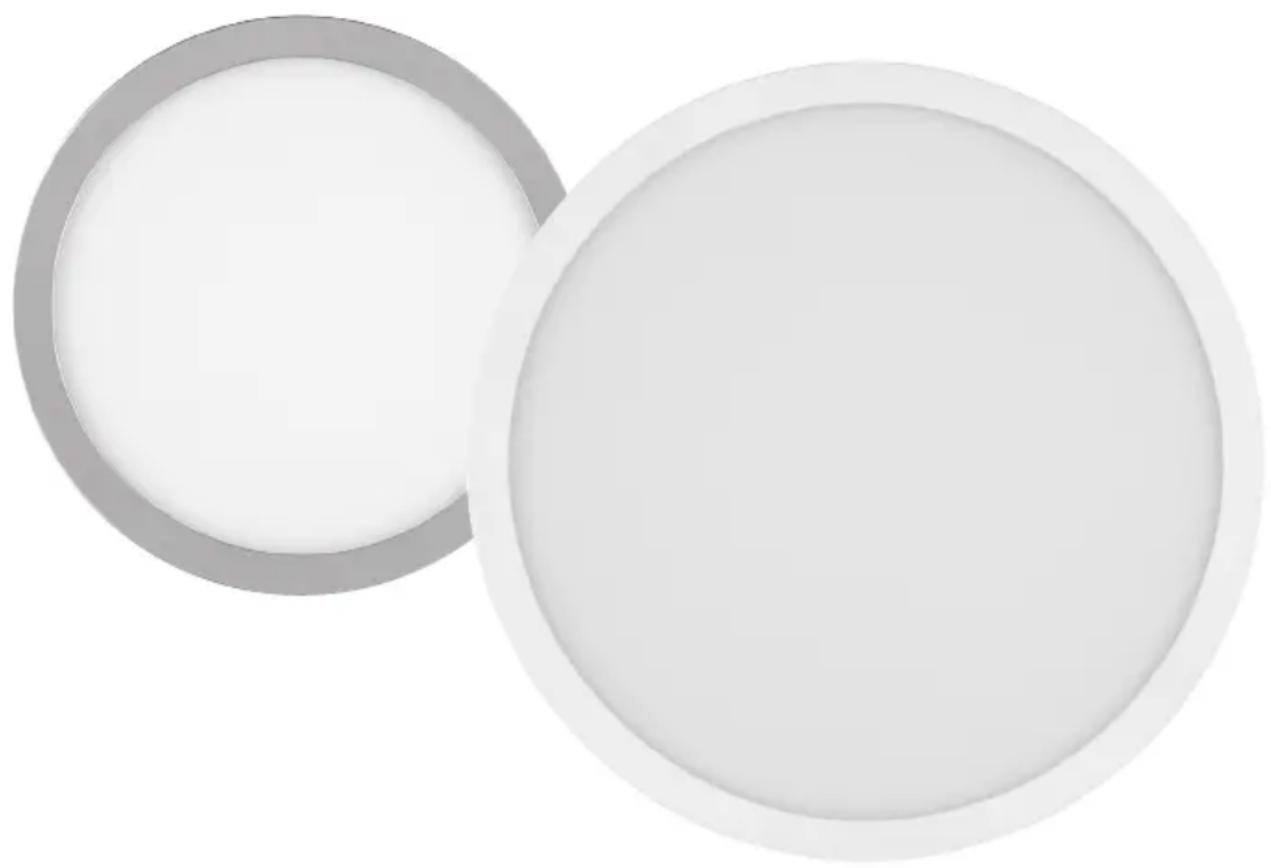

Wand- und Deckenleuchte

Art.Nr. 36-6461 Modell H-CL-RI10W-S827-DI (Silber)

36-6463 H-CL-RI10W-W827-DI (Weiß)

36-6462 H-CL-RI15W-S827-DI (Silber)

36-6464 H-CL-RI15W-W827-DI (Weiß)

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Die Leuchte ist zur Festinstallation vorgesehen.
• Die Installation nur von einem qualifizierten Elektriker durchführen lassen.

Warnzeichen

Das Leuchtmittel der Leuchte darf nur von einem qualifizierten Elektriker ausgetauscht werden.

Pflege und Wartung

• Vor der Reinigung die Stromzufuhr unterbrechen.
• Das Produkt mit einem weichen, leicht befeuchteten Tuch reinigen.
  Keine scharfen Chemikalien, Reinigungslösungen oder starke Reinigungsmittel verwenden.

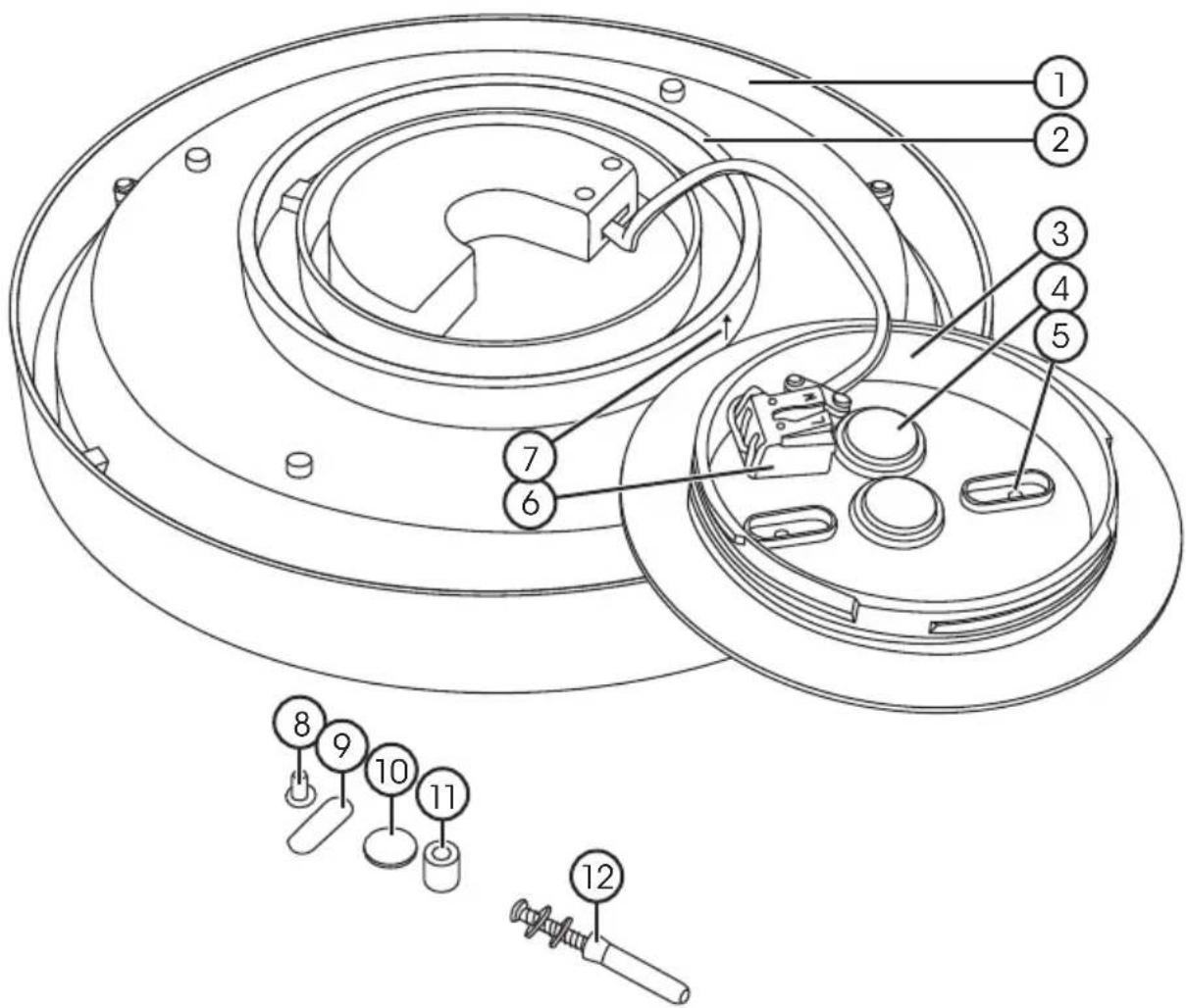

Beschreibung

Deckenleuchte mit integrierter LED-Beleuchtung. Zur Montage an der Decke oder Wand.

1. Wand- und Deckenleuchte
2. Dichtung
3. Halterung
4. Dichtungsstopfen
5. Markierung für Bohrlöcher bei Montage an Decken-Verbindungsdose
6. Lüsterklemme für zuführendes Kabel
7. Markierung für die Montage der Leuchte an einer Halterung
8. Schrauben für den Fall der Montage an einer Decken-Verbindungsdose (2 ×)
9. Dichtung für die Montage an einer Decken-Verbindungsdose (2 ×)
10. Klebeband für Abstandhalter an der Halterung (3 ×)
11. Abstandhalter (3 ×)
12. Schraube, Stahlunterlegscheibe, weiche Unterlegscheibe und Dübel (3 x)

Installation

Die Leuchte kann auf verschiedene Weisen montiert werden:

A) Montage an einer Unterputz-Decken-Verbindungsdose

Warnung: Vor Aufnahme der Installation immer erst den Strom abschalten.

1. Die Halterung ist zur Montage an einer Decken-Verbindungsdose vorbereitet. Den Abstand zwischen den Schrauben der Decken-Verbindungsdose messen und Löcher im entsprechenden Abstand in die Halterung schrauben. In der Halterung sind die Bohrlöcher für die üblichsten Decken-Verbindungsdosen markiert (5). Schraublöcher in die Dichtung (9) machen.

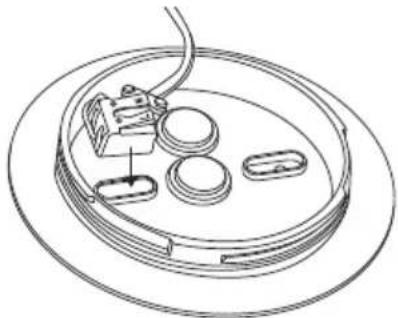

2. Das zuführende Kabel durch einen Dichtungsstopfen (4) ziehen. Die Dichtung (2) an der Leuchte (1) montieren.

1. Die Halterung an die Decken-Verbindungsdose halten und festschrauben, die Dichtungen (9) wie auf der Abb. angezeigt verwenden.

2. Zuführende Kabel wie auf der Abb. gezeigt abisolieren und an die Lüsterklemme (6) anschließen. Den blauen Leiter an N und den Außenleiter an L. Die Leuchte hat die Schutzklasse II □ und muss nicht an einen Schutzleiter angeschlossen werden.

3. Sicherstellen, dass die Dichtung (2) korrekt montiert wurde und die Kabel zwischen der Halterung und der Leuchte nicht geklemmt werden.

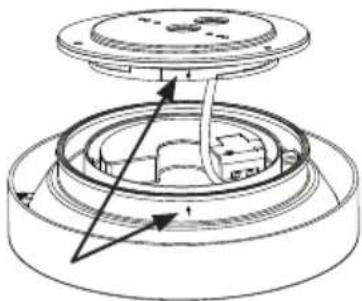

4. Die Leuchte so an die Halterung drücken, dass die Markierungen (7) mittig gegenüber liegen, dann die Leuchte gegen den Uhrzeigersinn drehen, um sie zu fixieren.

B) Montage an der Decke oder Wand

Warnung: Vor Aufnahme der Installation immer erst den Strom abschalten.

! ON OFF

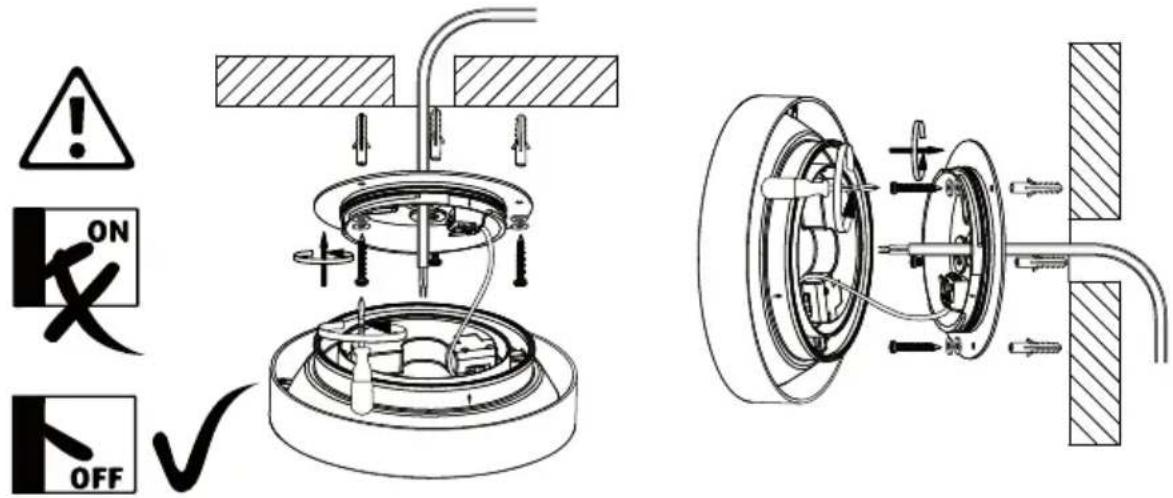

1. Die Halterung hat Markierungen für Bohrlöcher. An diesen Markierungen Löcher in die Halterung bohren.
2. Die Halterung als Vorlage benutzen und die Bohrlöcher an der Decke oder der Wand markieren. Mit einem geeigneten Bohrer die Löcher in die Decke bzw. die Wand bohren.
3. Das zuführende Kabel durch einen Dichtungsstopfen (4) ziehen. Die Dichtung (2) an der Leuchte (1) montieren.
4. Die Halterung mit den Montagekomponenten (12) festschrauben. Dabei die weiche Unterlegscheibe mit direktem Kontakt an die Halterung anbringen.

7 mm 14 mm 230 V ~

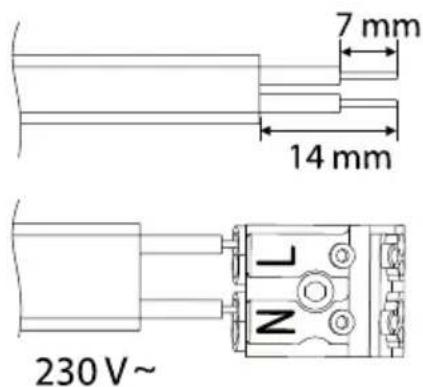

1. Zuführende Kabel wie auf der Abb. gezeigt abisolieren und an die Lüsterklemme (6) anschließen. Den blauen Leiter an N und den Außenleiter an L. Die Leuchte hat die Schutzklasse II □ und muss nicht an einen Schutzleiter angeschlossen werden.

2. Sicherstellen, dass die Dichtung (2) korrekt montiert wurde und die Kabel zwischen der Halterung und der Leuchte nicht geklemmt werden.

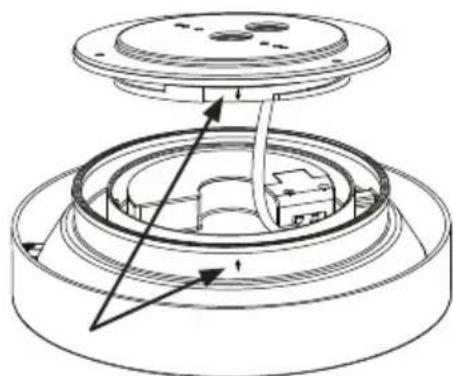

1. Die Leuchte so an die Halterung drücken, dass die Markierungen (7) mittig gegenüber liegen, dann die Leuchte gegen den Uhrzeigersinn drehen, um sie zu fixieren.

C) Montage an Decke/Wand mit Aufputzleitung

Warnung: Vor Aufnahme der Installation immer erst den Strom abschalten.

! ON OFF √

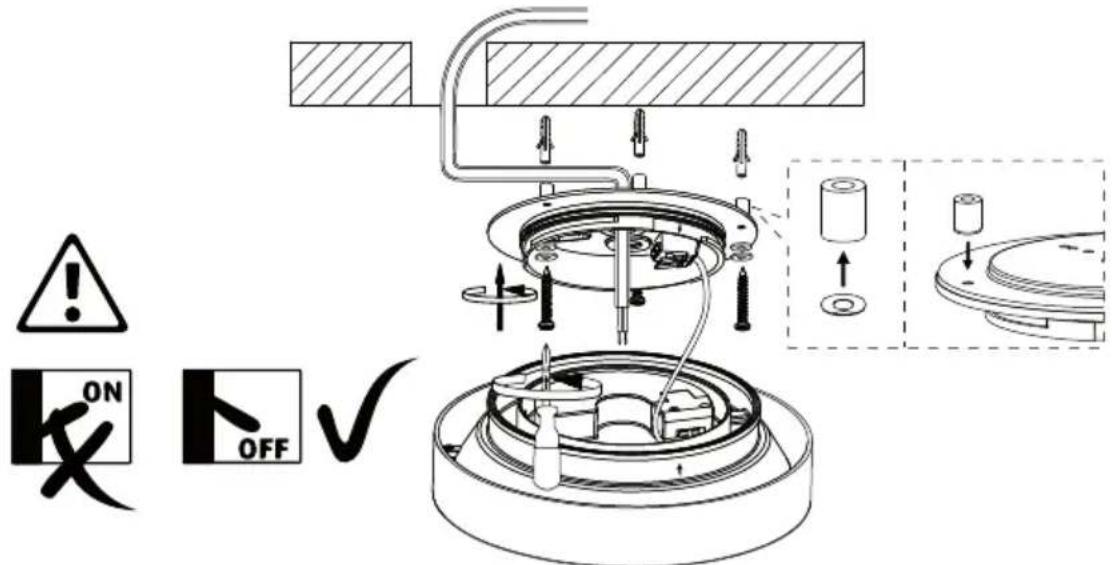

1. Die Halterung hat Markierungen für Bohrlöcher. An diesen Markierungen Löcher in die Halterung bohren.

2. Die Halterung als Vorlage benutzen und die Bohrlöcher an der Decke oder der Wand markieren. Mit einem geeigneten Bohrer die Löcher in die Decke bzw. die Wand bohren.

3. Das zuführende Kabel durch einen Dichtungsstopfen (4) ziehen. Die Dichtung (2) an der Leuchte (1) montieren.

4. Die Abstandhalter (11) mit dem beiliegenden Klebeband auf der Rückseite der Halterung anbringen (bei den Löchern in der Halterung).

5. Die Halterung mit den Montagekomponenten (12) festschrauben. Dabei die weiche Unterlegscheibe mit direktem Kontakt an die Halterung anbringen.

7 mm 14 mm 230 V~ L N

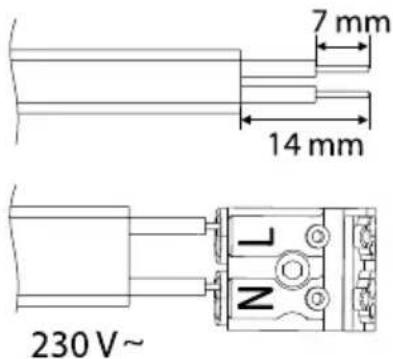

1. Zuführende Kabel wie auf der Abb. gezeigt abisolieren und an die Lüsterklemme (6) anschließen. Den blauen Leiter an N und den Außenleiter an L. Die Leuchte hat die Schutzklasse II □ und muss nicht an einen Schutzleiter angeschlossen werden.

2. Sicherstellen, dass die Dichtung (2) korrekt montiert wurde und die Kabel zwischen der Halterung und der Leuchte nicht geklemmt werden.

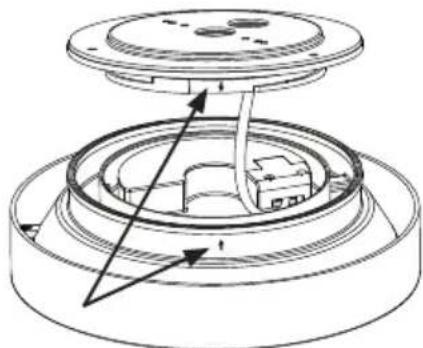

1. Die Leuchte so an die Halterung drücken, dass die Markierungen (7) mittig gegenüber liegen, dann die Leuchte gegen den Uhrzeigersinn drehen, um sie zu fixieren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyclen.

36-6461 Silber, 36-6463 Weiß

Leuchtmittel LED 10 W, das Leuchtmittel der Leuchte darf nur von einem qualifizierten Elektriker ausgetauscht werden.

Maße ∅ 22 cm

Lichtstrom 800 lm

Gewicht 0,55 kg

36-6462 Silber, 36-6464 Weiß

Leuchtmittel LED 15 W, das Leuchtmittel der Leuchte darf nur von einem qualifizierten Elektriker ausgetauscht werden.

Maße ∅ 30 cm

Lichtstrom 1100 lm

Gewicht 0,82 kg

Betriebsspannung 220–240 V, 50 Hz Farbtemperatur 2700 K Schutzart IP 54

Stufenloses Lichtregulieren/Dimmen (nur für Glühlampen- oder LED-Dimmer).
