BEDIENUNGSANLEITUNG PC 800 WE3 Pecunia

hbw cash solutions GmbH

Jurastraße 1

73119 Zell unter Aichelberg

Tel.: [phone]

Fax: [phone]

Web: www.pecunia-cash.com

E-Mail: [e-mail]

Kundeninformation

Unsere Benutzerhandbücher werden regelmäßig überarbeitet, da

Weiterentwicklungen und Erfahrungen unseren Kunden helfen sollen, das

Arbeiten mit unseren Produkten noch benutzerfreundlicher zu gestalten. Die aktuellste Version dieses Benutzerhandbuchs finden Sie bei hbw cash solutions

unter:

+49 (0) 71 64 / 800 69 11

oder

www.pecunia-cash.com

Es gilt die aktuellste Version!

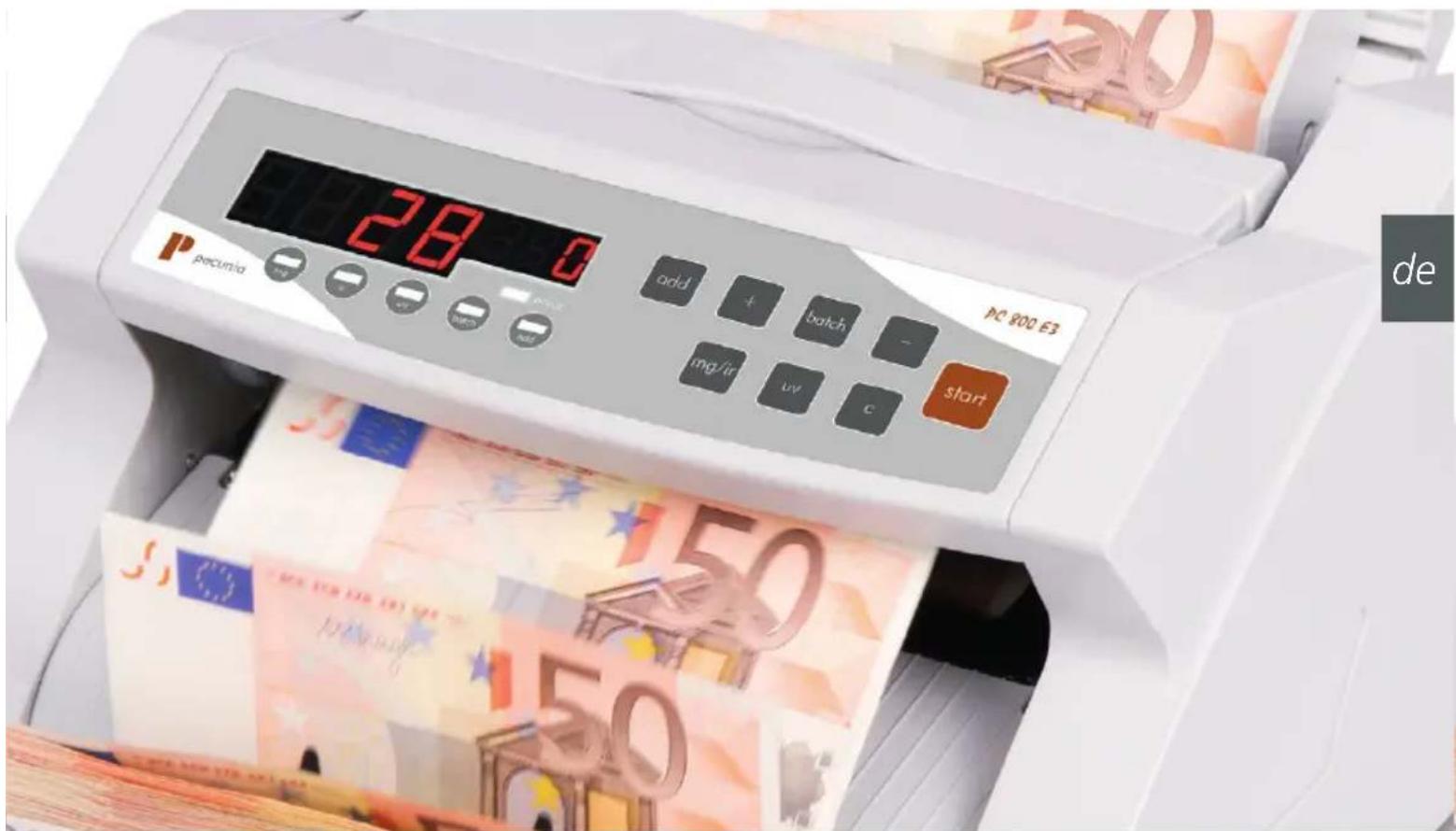

Wichtiger Hinweis

Bitte beachten Sie, dass die Banknotenzählmaschine keiner Sonneneinstrahlung oder unverhältnismäßigen Stromquellen ausgesetzt ist. Achten Sie unbedingt auf korrektes Einlegen der Banknoten (siehe „Inbetriebnahme“). Beachten Sie außerdem die Einhaltung der Wartungs- und Reinigungsintervalle.

Grundlagen 4-5

• Was wurde geliefert?
• Infomeldungen
• Inbetriebnahme
• Banknoten richtig einlegen

Hauptfunktionen 6-7

• Zählmodi
• Vorderseite / Rückseite / Bedienfeld / Display

Technische Daten 8

- Technische Daten

Wichtige Informationen....9

• Reinigung
• Wartung
• Garantie
• Umweltschutz

28.00 pcuemia add + batch - mg/ir uv c start 150 50 de

Modelle

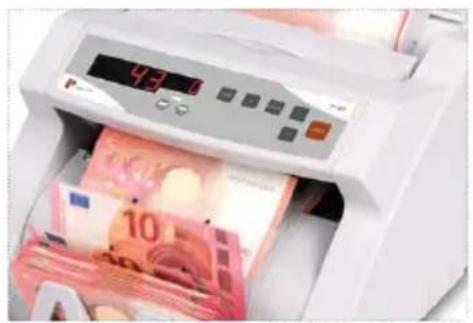

PC 800

Banknotenzählmaschine mit einstellbaren Bündelstopps und Additionsfunktion.

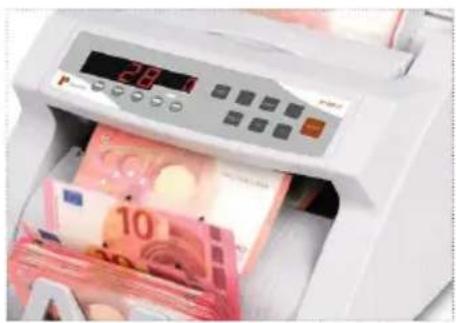

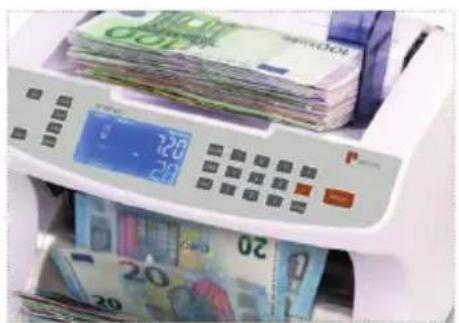

PC 800 E3 PC 800 WE3

Banknotenzählmaschine mit einstellbaren Bündelstopps und Additionsfunktion. Zusätzlich mit dreifacher Echtheitsprüfung.

Zusätzlich mit Gemischtbewertung von Euro - Banknoten und grafischem LCD-Display.

04

Was wurde geliefert?

Banknotenzähler* Anschlusskabel* Reinigungspinsel*

*Abbildung ähnlich!

Ausschneiden!

Sie können die Fehlertabelle ausschneiden!

Infomeldungen (Zählvorgang stoppt, es ertönt ein Hinweiston und die Infomeldung erscheint im Display)

Fehlercode Fehlerbeschreibung Mögliche Ursache Lösungsvorschläge
Eh	Beschädigte Banknote	Beschädigte (zerrissene) Banknote wurde erkannt.	Entfernen Sie den beschädigten Schein und zählen Sie alle Scheine erneut.
CFx (1,2,3,4)	Falschgeld (verdächtig)	Unnormale Scheine wurden erkannt (falschgeldverdächtig).	Entfernen Sie den betroffenen Schein und zählen Sie alle Scheine erneut.
Ed	Scheine wurden verklemmt	Es wurden zwei Scheine gleichzeitig eingezogen.	Zählen Sie alle Scheine erneut. Justieren Sie gegebenenfalls die Einzugseinstellschraube.
Ex (1 - 9) Sensor blockiert		Es befindet sich eine Banknote oder Schmutz im Gerät.	Entfernen Sie die Banknote(n) bzw. den Schmutz oder wenden Sie sich an den technischen Support.
EC	Problem bei der Zählung	Mehrere Noten wurden gleichzeitig eingezogen.	Justieren Sie den Einzugsschacht mit Hilfe der Einzugseinstellschraube im Uhrzeigersinn. Bitte gehen Sie in kleinen Schritten vor.

1.

1. Maschine auspacken

Packen Sie die Maschine aus und überprüfen Sie den Lieferumfang auf Vollständigkeit.

de

2. Anschlusskabel einstecken

Schließen Sie das Anschlusskabel an der Maschine und einer geeigneten Stromquelle an.

3. Maschine einschalten

Schalten Sie die Maschine am Hauptschalten ein. Sobald Sie die Maschine einschalten, wird der Selbsttest durchgeführt. Hierbei prüft die Maschine sämtliche Funktionen bzw. Sensoren.

4.

4. Banknoten einlegen, Zählung starten

Legen Sie die Banknoten stufenweise in den Banknoteneinzug und beachten Sie den Hinweis „Banknoten richtig einlegen“ unten.

Banknoten richtig einlegen

1. Banknoten stapeln

Stapeln Sie die Banknoten möglichst parallel zueinander.

1. Banknotenstapel stufen

Stufen Sie den geordneten Banknotenstapel.

Legen Sie den gestuften Stapel mit oberster Banknote voraus in den Banknoteneinzug.

1. Justieren der Führungsschiene

Justieren Sie die Führungsschiene so, dass die Noten locker und zentriert in der Aufnahme liegen.

Wichtiger Hinweis zu 3.):

Achten Sie beim Einlegen der Banknoten unbedingt darauf, keinen Druck auszuüben. Die Banknoten sollten vorsichtig aufgelegt werden, keinesfalls mit Druck auflegen.

06

Zählmodi

Modus Zu-/ Abschaltbar über „Taste“
StückzählmodusDas Gerät zählt alle Banknoten im Aufnahmeschacht und zeigt die Stückzahl im Display an.		Standardmäßig voreingestellt
BündelfunktionSie können eine gewünschte Bündelgröße einstellen. Wählen Sie beispielsweise die Bündelgröße 20. Die Maschine stoppt nun nach Erreichen der eingestellten Stückzahl (Bündelgröße).		„batch“Durch Drücken der „batch“ - Taste wird die Bündelfunktion aktiviert.Durch mehrfaches Drücken können verschiedene Bündelgrößen gewählt werden. Mit Hilfe der „+“ „-“ Tasten können einzelne Schritte eingestellt werden.
Addition mehrerer ZählvorgängeDurch die Additionsfunktion werden mehrere Zählvorgänge addiert. Am Schluss erscheint die Gesamtstückzahl im Display.	+	„add“Durch Drücken der „add“ - Taste wird die Additionsfunktion aktiviert und die add-LED leuchtet.
EchtheitsprüfungDurch Aktivieren der jeweiligen Echtheitsprüfung werden alle Banknoten beim Zählen auf Echtheit überprüft. Wird eine verdächtige Note erkannt, erscheint im Display „CFx“ und die Maschine stoppt den Zählvorgang. Die verdächtige Note liegt in letzter Position im Ausgabefach.		„uv“ / „mg/ir“Durch Drücken der jeweiligen - Taste wird die entsprechende Echtheitsprüfung aktiviert bzw. deaktiviert.Für Euro Banknoten sollten alle Prüfkriterien aktiviert werden.Für Schweizer Franken sollte die UV Echtheitsprüfung aktiviert werden.Weitere Währungen auf Anfrage.

Beschreibung

Vorderseite

1. Display
2. Banknoteneinzug
3. Banknotenausgabe
4. Bedienfeld / Tastenfeld
5. Tragegriff
6. Banknotenführungsschiene

Rückseite

1. Einzugseinstellschraube
2. Stromanschluss
3. Hauptschalter

Bedienfeld / Display

Beschreibung Bezeichnung
1. Starttaste start
2. Bündeltaste - 1 -
3. Bündeltaste + 1 +
4. Bündelfunktion batch
5. Additionsfunktion add
6. Löschen c
7. UV Echtheitsprüfung* uv
8. MG/IR Echtheitsprüfung* mg/ir
9. Eingestellte Bündelgröße 0 - 999

*nur PC 800 E3

Beschreibung Daten
Umgebungstemperatur 0 - 40 °C
Relative Luftfeuchtigkeit 40 - 90 %
Kapazität Banknotenaufnahme 150 Banknoten
Kapazität Banknotenausgabe 150 Banknoten
Anzeigedisplay LCD - Display
Zählgeschwindigkeit ca. 1.000 Banknoten pro Minute
Gewicht ca. 5,7 kg
Stromzufuhr 230 V ~ 50 Hz
Leistungsaufnahme ca. 50 Watt
Breite 250 mm
Höhe 185 mm
Tiefe 300 mm

i Achtung!

Vor Reinigungsarbeiten an der Maschine ist die Stromzufuhr in jedem Fall unbedingt zu unterbrechen!

i Hinweise!

Reinigen Sie das Gerät ausschließlich mit einem trockenen Pinsel, dem Druckluftreiniger B8 oder dem Spezialreiniger R 605 von hbw cash solutions!

Benutzen Sie niemals chemische Reinigungsmittel in direkter Verbindung mit dem Gerät.

Unsachgemäße Behandlung des Geräts führt zum Garantieverlust.

Umweltschutz!

Werfen Sie das Gerät am Ende der Lebensdauer nicht in den normalen Hausmüll. Bringen Sie es zum Recycling zu einer offiziellen Sammelstelle. Auf diese Weise helfen Sie die Umwelt zu schonen.

i Bilder & Grafiken

Bei den in der Anleitung verwendeten Bildern und Grafiken handelt es sich um Beispielmaterial, welches vom Produkt, dem Zubehör etc. abweichen kann.

Wichtige Informationen

Da das Gerät einem hohen Verschleiß ausgesetzt ist, empfiehlt es sich, das Gerät professionell durch hbw cash solutions reinigen und warten zu lassen.

hbw cash solutions bietet diese Serviceleistungen an. Wenden Sie sich einfach an den technischen Support von hbw cash solutions.

Je nach Beanspruchung der Maschine empfehlen wir, eine professionelle Wartung alle 1 bis 4 Monate durchführen zu lassen. Bei erhöhter Beanspruchung kann ein verkürztes Intervall notwendig sein.

Da die Funktionsweise der Maschine auf optischen Sensoren basiert, darf das Gerät nicht direkter Sonneneinstrahlung ausgesetzt werden.

Es ist darauf zu achten, dass die Maschine frei von Störquellen (Bsp. fremde Stromquellen, elektronische Geräte und Maschinen, Mobiltelefone, DECT-Telefone uvm.) betrieben wird.

Für die Aussortierung, Zählung und Wertermittlung des Bargelds sowie für die Erkennung von falsch-geldverdächtigen Banknoten / Münzen kann keine Haftung übernommen werden.

Es dürfen keine Fremdkörper wie z.B. Nadeln, Büroklammern, Haare oder andere Kleinteile an die Maschine oder ins Innere der Maschine gelangen.

Bei niedrigen Temperaturen warten Sie bitte mindestens 3 Minuten, bis Sie mit dem Zählvorgang beginnen.

Garantie

hbw cash solutions gewährt eine Garantie auf die Geräte der Marke „Pecunia“ von 6 Monaten.

Garantiebedingungen

Neugeräte und deren Komponenten, die aufgrund von Fabrikationsfehlern und/oder Materialfehlern innerhalb von 6 Monaten ab Kauf einen Defekt aufweisen, werden von hbw cash solutions nach eigener Wahl gegen ein dem Stand der Technik entsprechendes Gerät ausgetauscht oder repariert. Für alle Verschleißteile (z. B. Einzugsrollen o. Ä.) gilt diese Haltbarkeitsgarantie nicht. Diese Garantie gilt nicht, wenn der Defekt des Geräts auf unsachgemäße Behandlung und/oder Nichtbeachtung des Benutzerhandbuchs zurückzuführen ist. Beim Service durch eine fremde Werkstatt, durch den Kunden selbst oder Dritter erlischt die Garantie mit sofortiger Wirkung. Als Garantienachweis gilt der Kaufbeleg bzw. die Rechnung mit Kaufdatum. Garantie- bzw. Gewährleistungsansprüche sind innerhalb von zwei Monaten nach Kenntnis des Garantiefalls geltend zu machen. Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an hbw cash solutions zurückgesandt werden, gehen in das Eigentum von hbw cash solutions über. Garantie und Gewährleistung gelten nur für innerhalb der Europäischen Union erworbene Neugeräte. Garantie bzw. Gewährleistungsgeberin ist die hbw cash solutions GmbH, Jurastraße 1, 73119 Zell unter Aichelberg, Deutschland. Für hbw cash solutions Originalteile, die in Garantiefällen verwendet werden, gilt im Falle des Einbaus in ein hbw cash solutions Produkt nur die verbleibende Garantiedauer des Geräts.

Soweit kein Garantiefall vorliegt, behält sich hbw cash solutions vor, dem Kunden die Diagnose, den Austausch oder die Reparatur in Rechnung zu stellen. Weitergehende oder andere Ansprüche als die o. g. sind ausgeschlossen.

Im Servicefall wenden Sie sich bitte an den technischen Support von hbw cash solutions unter der Telefonnummer +49 (0) 71 64 / 800 69 11.

Vorgehen im Garantiefall

Sollte Ihr hbw cash solutions Produkt wider Erwarten einen Fehler aufweisen, wenden Sie sich bitte zuerst an den technischen Support von hbw cash solutions. Unsere Mitarbeiter werden Ihnen dabei helfen, Defekte und Fehlfunktionen zu diagnostizieren und möglicherweise am Telefon zu beheben. Die Kontaktmöglichkeiten des technischen Supports finden Sie am Anfang dieses Benutzerhandbuchs. Bitte halten Sie beim Anruf stets folgende Informationen bereit:

Ihren Namen, Ihre Adresse, Ihre Postleitzahl und eine Telefonnummer, unter der Sie erreichbar sind, die Modellbezeichnung und die Seriennummer des Geräts (am Gerät abzulesen),

Datum und Ort, an dem Sie das Produkt gekauft haben und eine kurze Beschreibung des Problems.
