PT-045 - Wasserdichtes Kameragehäuse OLYMPUS - Kostenlose Bedienungsanleitung

Produkttyp	Unterwassergehäuse
Kompatible Kamera	Olympus μ TOUGH-8000 / STYLUS TOUGH-8000
Maximale Tauchtiefe	40 m
Gehäusematerial	Polycarbonat
Objektivfenster	FL-Glas
Material beweglicher Teile	Rostfreier Stahl
Objektivringdurchmesser	52 mm
Abmessungen (B × H × T)	145 mm × 110 mm × 72,5 mm (ohne hervorstehende Teile)
Gewicht (ohne Kamera)	375 g
Verschlussmechanismus	Drehwählknopf mit Sicherungsschieber
Bedienelemente	Auslöser, Ein/Aus, Zoom, Programmwähler, Pfeiltasten, Menü, OK/FUNC, DISP., AFL
Unterwasser-Programme	Unterwasser-Weitwinkel 1, Unterwasser-Weitwinkel 2, Unterwasser-Nahaufnahme
Mitgeliefertes Zubehör	O-Ring (POL-041), Silicagel (SILCA-5S), Silikonfett (PSOLG-2), LCD-Abdeckung (PFUD-07), Objektivkappe (PRLC-12), Glasfaserkabel-Adapter (PFCA-01)
O-Ring Wartung	Jährlicher Austausch empfohlen; Reinigung mit Wasser, Einfetten mit Silikonfett
Reinigung	Mit klarem Wasser, keine Lösungsmittel oder Alkohol
Lagerung	O-Ring entfernen bei längerer Nichtnutzung; trocken und schattig lagern
Sicherheitshinweis	Vor jedem Gebrauch Dichtigkeitstest und Sichtprüfung durchführen
Garantie	Keine Haftung bei unsachgemäßem Gebrauch oder eigenmächtigen Reparaturen
Hersteller	OLYMPUS IMAGING CORP.

Häufig gestellte Fragen - PT-045 OLYMPUS

Wie wird die Kamera in das Unterwassergehäuse eingesetzt?

Schalten Sie die Kamera aus. Entfernen Sie den Trageriemen. Öffnen Sie das Gehäuse durch Drehen des Wählknopfs gegen den Uhrzeigersinn. Setzen Sie die Kamera vorsichtig ein. Legen Sie einen Beutel Silicagel zwischen Kamera und Gehäuse. Schließen Sie den Deckel und drehen Sie den Wählknopf im Uhrzeigersinn bis zum Anschlag.

Was muss ich vor dem ersten Gebrauch beachten?

Lesen Sie die Bedienungsanleitung vollständig. Führen Sie einen Dichtigkeitstest ohne Kamera durch, indem Sie das Gehäuse 5 Minuten in Wasser tauchen. Prüfen Sie den O-Ring auf Beschädigungen und Fremdkörper. Fetten Sie den O-Ring mit dem mitgelieferten Silikonfett ein.

Wie führe ich den Dichtigkeitstest durch?

Tauchen Sie das geschlossene Gehäuse (ohne Kamera) langsam in Wasser. Beobachten Sie 3 Sekunden auf austretende Luftblasen. Wiederholen Sie den Test für 30 Sekunden und dann für 3 Minuten. Betätigen Sie dabei die Bedienelemente. Nehmen Sie das Gehäuse heraus und prüfen Sie, ob Wasser eingedrungen ist. Das Silicagel muss trocken bleiben.

Wie reinige ich das Gehäuse nach dem Gebrauch im Meerwasser?

Entnehmen Sie die Kamera. Spülen Sie das Gehäuse sofort mit klarem Leitungswasser ab. Weichen Sie es 30 Minuten bis 1 Stunde in Süßwasser ein, um Salzreste zu lösen. Betätigen Sie dabei alle Bedienelemente. Trocknen Sie es mit einem fusselfreien Tuch und lassen Sie es an einem schattigen, luftigen Ort vollständig trocknen.

Wie oft muss der O-Ring gewechselt werden?

Der O-Ring sollte mindestens einmal im Jahr ausgetauscht werden, unabhängig von der Nutzungshäufigkeit. Bei Anzeichen von Verformung, Rissen oder Verhärtung ist sofort ein Wechsel erforderlich. Verwenden Sie nur Original Olympus O-Ringe (POL-041).

Kann ich das Gehäuse selbst reparieren?

Nein, das Gehäuse darf nicht zerlegt oder umgebaut werden. Nicht autorisierte Reparaturen führen zum Verlust der Wasserdichtigkeit und zum Erlöschen der Garantie. Wenden Sie sich bei Problemen an einen Olympus Fachhändler oder den Kundendienst.

Welche Unterwasser-Aufnahmeprogramme stehen zur Verfügung?

Es gibt drei Programme: Unterwasser-Weitwinkel 1 für Fischschwärme mit lebendigen Blautönen; Unterwasser-Weitwinkel 2 für große Motive wie Delfine (Blitz standardmäßig deaktiviert); Unterwasser-Nahaufnahme für kleine Motive mit natürlichen Farben. Die Programme wählen Sie im SCN-Modus.

Wie befestige ich die Handschlaufe?

Führen Sie die Handgelenkschlaufe durch die dafür vorgesehene Öse am Gehäuse. Ziehen Sie die Schlaufe fest und stellen Sie die Länge mit dem Stopper ein. Legen Sie die Schlaufe vor dem Tauchen um Ihr Handgelenk.

Darf ich das Gehäuse in Tiefen über 40 Metern verwenden?

Nein, die maximale Tauchtiefe beträgt 40 Meter. Tiefere Tauchgänge können zur Undichtigkeit und Zerstörung des Gehäuses führen. Achten Sie auf die Tiefenangabe und überschreiten Sie diese nicht.

Was tun, wenn Wasser ins Gehäuse eindringt?

Entfernen Sie die Kamera sofort aus dem Gehäuse. Nehmen Sie die Batterien aus der Kamera, um Kurzschlüsse zu vermeiden. Trocknen Sie Kamera und Gehäuse gründlich. Wenden Sie sich an den Olympus Kundendienst. Die Kamera kann durch eindringendes Wasser irreparabel beschädigt werden.

BEDIENUNGSANLEITUNG PT-045 OLYMPUS

De Bedienungsanleitung Unterwassergehäuse Für die Digitalkamera μ TOUGH-8000/STYLUS TOUGH-8000

■ Wir bedanken uns für den Kauf des Unterwassergehäuses PT-045 (hier Gehäuse genannt).
■ Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren Gebrauch dieses Produktes. Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf.
■ Bei unsachgemäßem Gebrauch kann es infolge von eindringendem Wasser zu schweren und/oder irreparablen Schäden an der eingesetzten Kamera kommen.
■ Führen Sie vor jedem Gebrauch den in dieser Bedienungsanleitung beschriebenen Systemcheck durch.

Einführung

• Diese Anleitung darf ohne ausdrückliche Genehmigung in keiner Weise, auch nicht auszugsweise, mit Ausnahme für den privaten Gebrauch, vervielfältigt werden. Der Nachdruck ohne ausdrückliche Genehmigung ist strengstens untersagt.
• OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf unsachgemäßen Gebrauch oder darauf zurückzuführen sind, dass der Käufer oder ein von OLYMPUS IMAGING CORP. nicht ausdrücklich bevollmächtigter Dritter das Produkt zerlegt, repariert, umgebaut oder sonst verändert hat. Lesen Sie daher unbedingt vor dem ersten Gebrauch des Produktes diese Bedienungsanleitung durch und machen Sie sich mit den Anweisungen vertraut.

Bitte vor dem ersten Gebrauch durchlesen

Dieses Produkt ist für eine Wassertiefe bis zu 40 Metern geeignet.

Schädliche Einwirkungen dieser Art müssen unbedingt vermieden werden!

- Bitte beachten Sie bei jedem Umgang mit dem Produkt, dass Gewährleistungs-, Garantie- oder sonstige Ersatzansprüche bei unsachgemäßer Handhabung oder nicht ausdrücklich autorisierten Zerlegungen, Reparaturen, Umbauten oder Veränderungen ausgeschlossen sind. Sie sollten sich daher bereits vor dem ersten Gebrauch mit dieser Bedienungsanleitung eingehend vertraut machen. Beachten Sie insbesondere alle in dieser Anleitung enthaltenen Angaben zur Handhabung, Vorab-Test, Wartung/Pflege und Lagerung.

- OLYMPUS IMAGING CORP. haftet nicht für Unfälle, die auf die Verwendung einer Digitalkamera unter Wasser zurückzuführen sind.

Außerdem werden Ausgaben für Schaden an Materialien im Kamerainneren oder der Verlust der Aufnahmen aufgrund von eingedrungenenen Wasser nicht entschadigt.

- OLYMPUS IMAGING CORP. leistet keinerlei Entschädigung für Unfälle (Verletzungen oder Sachschäden) während des Gebrauchs dieses Produktes.

Vorsichtsmaßnahmen bei der Bedienung

In dieser Anleitung sind wichtige Angaben zum richtigen Gebrauch und zur Vermeidung der Gefährdung von Anwendern oder Dritten sowie der Gefahr von Sachschäden durch die nachfolgend beschriebenen Piktogramme besonders gekennzeichnet.

ACHTUNG	Verweist auf Angaben, bei deren Nichtbeachtung die Verwendung dieses Produktes zu schweren Verletzungen mit Todesgefahr führen kann.
VORSICHT	Verweist auf Angaben, bei deren Nichtbeachtung die Verwendung dieses Produktes zu Verletzungen und/oder Sachschäden führen kann.

⚠️ ACHTUNG

①Dieses Produkt stets vor dem Zugriff von Säuglingen, Kleinkindern und Kindern schützten. Andernfalls können Unfälle der folgenden Art auftreten:

• Verletzungen durch ein Herunterfallen aus größerem Abstand auf den Körper oder Körperteile.
• Verletzungen durch ein Einklemmen von Körperteilen an beweglichen, insbesondere zu öffnenden und schließenden Teilen des Produktes.
• Verschlucken von Kleinteilen, O-Ring, Siliconfett und Silicagel. Falls Teile verschluckt wurden, sofort einen Arzt/Notarzt kontaktieren.
• Durch die Blitzabgabe bei besonders geringem Abstand zu den Augen kann es zu dauerhaften Beeinträchtigungen der Sehfähigkeit etc. kommen.

②Das Produkt niemals mit eingesetzter Digitalkamera, in der sich noch Batterien befinden, aufbewahren. Andernfalls kann Batterieflüssigkeit austreten und es besteht Feuergefahr.
③Falls Wasser auf eine in diesem Produkt eingesetzte Kamera einwirkt, umgehend die Batterien aus der Kamera entnehmen. Andernfalls können sich Wasserstoffgase bilden und es besteht Feuer- und Explosionsgefahr.
④Dieses Produkt ist aus Polycarbonat gefertigt. Bei einer schweren Beschädigung mit Bruch des Gehäuses besteht Verletzungsgefahr durch scharfe Kanten etc. Schädliche Einwirkungen dieser Art müssen unbedingt vermieden werden!

VORSICHT

①Dieses Produkt darf nicht zerlegt oder umgebaut werden. Andernfalls kann es zum Eindringen von Wasser und zu Betriebsstörungen kommen. OLYMPUS IMAGING CORP. haftet nicht für Schäden, entgangene Gewinne usw., die durch den Verlust von Bilddaten hervorgerufen worden sind, weil Dritte, die nicht ausdrücklich durch die OLYMPUS IMAGING CORP. bevollmächtigt sind, dieses Produkt beschädigt, zerlegt, repariert, modifiziert oder sonst wie auf es eingewirkt haben.
②Bei der Aufbewahrung oder Nutzung dieses Produktes an den nachfolgend beschriebenen Orten kann es zu Betriebsstörungen, Fehlfunktionen, Schäden, Überhitzung mit Feuergefahr, Trübungen an der Innenseite und Leckbildung kommen. Vermeiden Sie die folgenden Orte:

• Orte, auf die hohe Temperaturen einwirken (wie bei direkter Sonneneinstrahlung, in einem geschlossenen Fahrzeug etc.) und/oder die extremen Temperaturschwankungen ausgesetzt sind.
• Orte mit offenem Feuer
  • Wassertiefen von mehr als 40 Metern
• Orte, an denen Vibrationen auftreten können
• Orte mit hohen Temperaturen und Feuchtigkeit oder starken Temperaturschwankungen
• Orte, an denen flüchtige Chemikalien aufbewahrt oder verwendet werden

③Öffnen oder schließen Sie das Gehäuse nicht an Orten, die der Einwirkung von Sand, Staub und Schmutzpartikeln ausgesetzt sind, da dies die Wasserdichtigkeit des Produktes beeinträchtigt und somit das Eindringen von Wasser verursachen kann.
④Dieses Produkt dient nicht als Schutzgehäuse der im Inneren befindlichen Kamera gegen schwere Erschütterungen. Falls dieses Produkt bei eingesetzter Digitalkamera starken Erschütterungen oder starker Druckeinwirkung ausgesetzt wird, kann die Digitalkamera schwer beschädigt werden. Schädliche Einwirkungen dieser Art müssen unbedingt vermieden werden!
⑤Die nachfolgend aufgelisteten Chemikalien dürfen keinesfalls zur Reinigung, als Rostschutz- oder Antibeschlagsmittel oder für Reparaturen und ähnliche Zwecke verwendet werden. Diese Chemikalien können bei direkter oder indirekter (in Form von Spraynebel etc.) Einwirkung Gehäuserisse bei hohem Wasserdruck sowie sonstige Störungen und Schäden verursachen.

Unzulässige Chemikalien	Erläuterung
Flüchtige organische Lösungsmittel, chemische Reiniger	Das Gehäuse niemals mit Alkohol, Benzin, Farbverdünner oder sonstigen flüchtigen organischen Lösungsmitteln bzw. chemischen Reinigern säubern. Klares Wasser (kalt oder lauwarm) ist ausreichend.
Rostschutzmittel	Keine Rostschutzmittel verwenden. Die Metallteile verwenden rostfreien Stahl oder Messing. Reinigen des Gehäuses mit klarem Wasser
Handelsübliche Antibeschlagsmittel	Keine handelsüblichen Antibeschlagsmittel verwenden. Ausschließlich das spezifisch geeignete Silicagel verwenden.
Andere Schmierstoffe außer dem spezifisch geeigneten Siliconfett	Für den O-Ring ausschließlich das spezifisch geeignete Siliconfett verwenden. Andernfalls kann der O-Ring beschädigt werden, was den Verlust der Wasserdichtigkeit zur Folge hat.
Klebstoff oder selbstklebende Folien	Niemals Klebstoffe oder selbstklebende Folie etc. zur Reparatur oder für ähnliche Zwecke verwenden. Falls Reparaturarbeiten anfallen, wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst.

⑥Bei grober Handhabung, z. B. Sprung ins Wasser mit in der Hand gehaltenem oder in einer Außentasche verstautem Gehäuse oder Werfen des Gehäuses in das Wasser etc., kann Wasser eindringen. Das Gehäuse daher bitte stets sorgfältig und vorsichtig handhaben.

⑦Falls die im Gehäuse befindliche Kamera mit eindringendem Wasser etc. in Berührung gekommen ist, sofort trockenreiben und eine Funktionsüberprüfung vornehmen. Sollte die Kamera aufgrund von Wasserundichtigkeit usw. von innen nass werden, entfernen Sie sofort die ganze Feuchtigkeit und bestätigen Sie den Vorgang, wenn das Gehäuse trocken ist.

⑧Bei Flugreisen vor dem Start den O-Ring entfernen. Andernfalls kann das Gehäuse infolge des Luftdruckunterschieds ggf. nicht mehr geöffnet werden.

⑨Zur Gewährleistung der einwandfreien Handhabung und Bedienung der Digitalkamera bitte die jeweils zugehörige Bedienungsanleitung sorgfältig lesen.

⑩Beim Abdichten dieses Produktes darauf achten, dass sich am O-Ring und/oder den Kontaktflächen keinerlei Fremdkörper, wie Sand, Schmutz oder Haare, befinden.

⑪Wenn Sie Ihre Digitalkamera in das Gehäuse einführen, nachdem Sie mit ihr Unterwasseraufnahmen gemacht haben, kann dies einen Verlust an Durchsichtigkeit im Objektiv zur Folge haben, wenn Sie das mitgelieferte Silicagel ins Gehäuse einführen.

INHALT

Einführung.... 2

Bitte vor dem ersten Gebrauch durchlesen.... 2

Vorsichtsmaßnahmen bei der Bedienung.... 3

1. Vorbereitende Schritte.... 8

Packungsinhalt auf Vollständigkeit prüfen 8

Bezeichnung der Teile 9

Verwendung des Zubehörs.... 11

Anbringen und Entfernen der LCD-Monitor-Blendschutzhaube.... 12

Anbringen.... 12

Entfernen.... 12

Anbringen und Abnehmen des Objektivschutzes.... 12

Verwendung des Glasfaserkabel-Adapters.... 13

1. Systemcheck vor Benutzung des Gehäuses...... 14

Vorsichts-Kontrollen vor dem Gebrauch.... 14

1. Einsetzen der Digitalkamera 15

Überprüfen der Digitalkamera.... 15

Öffnen des Gehäuses 16

Setzen Sie die Digitalkamera ein.... 17

Überprüfen Sie die Kamera auf einwandfreie Installation... 17

Verschließen Sie das Gehäuse.... 18

Überprüfen Sie die eingesetzte Kamera auf einwandfreie Funktionsweise.... 18

Abschließende Überprüfung des Gehäuses 19

Visuelle Inspektion 19

Wasserdichtigkeitstest 20

1. Unterwasseraufnahmen 21

Die verfügbaren Unterwasser-Aufnahmeprogramme ..... 21

So wählen Sie ein Aufnahmeprogramm/Motivprogramm.... 22

Verwendung des Schärfespeichers bei Unterwasseraufnahmen 22

1. Behandlung nach dem Gebrauch.... 23

Entfernen von Wassertropfen 23

Entnehmen Sie die Digitalkamera.... 23

Reinigen des Gehäuses mit klarem Wasser.... 24

Abtrocknen des Gehäuses.... 24

6. Wartung der Wasserdichtigkeit......25

Entfernen des O-Rings ....25

Reinigen des O-Rings....26

Einfetten des O-Rings....27

Anbringen des O-Rings....28

Austausch von Verschleißteilen....28

7. Anhang 29

Technische Daten....29

1. Vorbereitende Schritte

Packungsinhalt auf Vollständigkeit prüfen

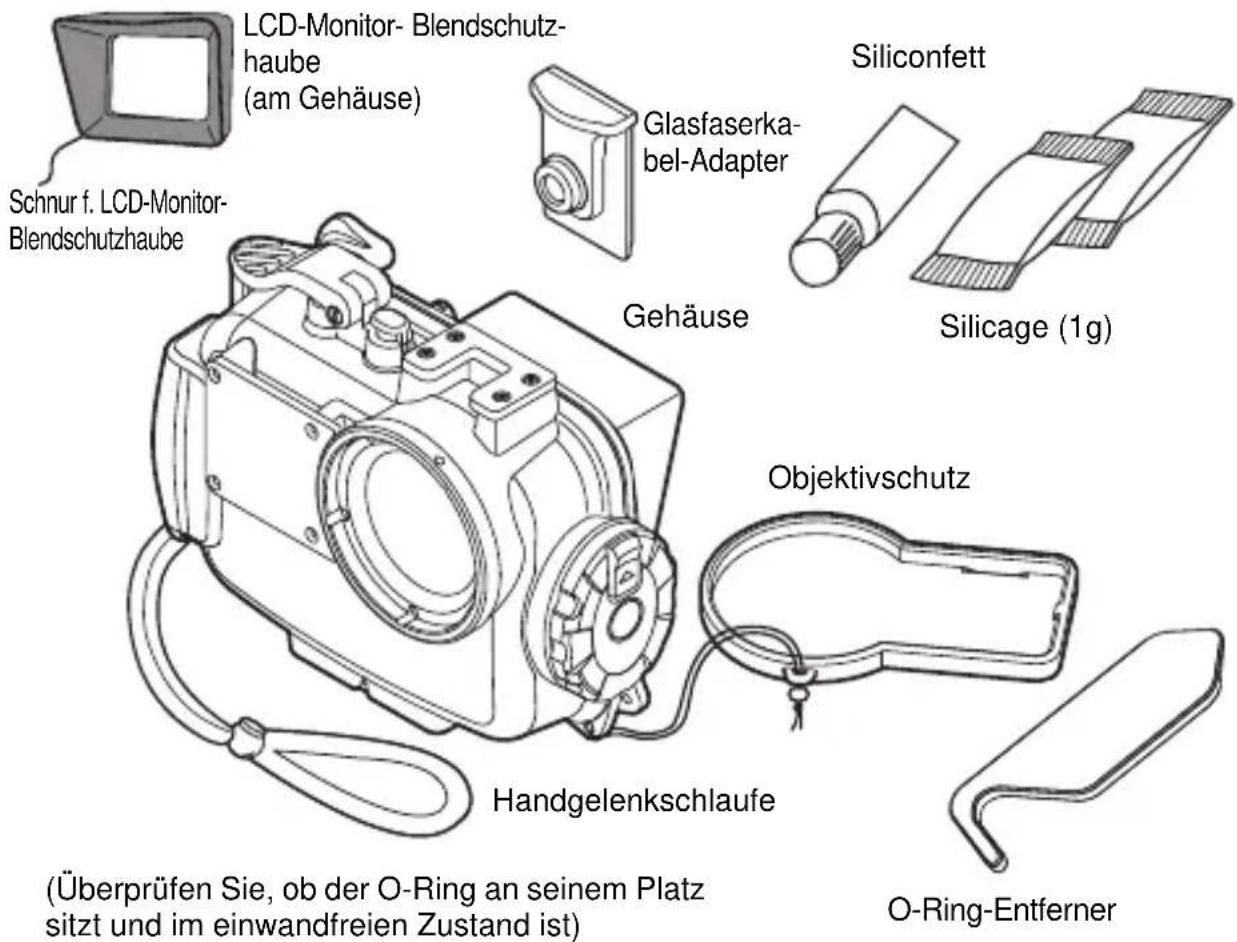

Vergewissern Sie sich, dass alle zum Lieferumfang gehörigen Teile in der Packung enthalten sind.

Falls Sie fehlende oder beschädigte Teile feststellen, wenden Sie sich bitte umgehend an Ihren Fachhändler.

De

Bedienungsanleitung (diese Anleitung)

OLYMPUS-Händlerliste

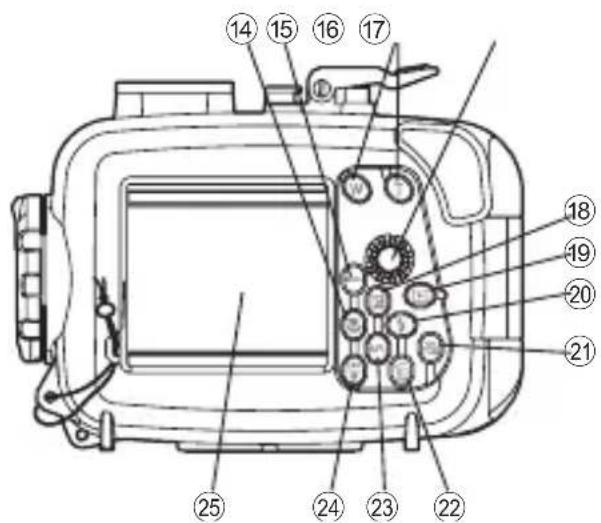

Bezeichnung der Teile

①Handgriff
②Blitzlichtdiffusor
*③Auslöserhebel
*④ON/OFF-Taste
⑤Zubehörschuh

⑥Vorderer
Gehäusedeckel
⑦Wählknopf zum Öffnen/Schließen
⑧Objektivring
⑨Einschubführungsschie nen

⑩Innerer LCD-

Monitorrahmen

⑪O-Ring
⑫Stativgewinde
⑬Gegenlichtblende

* ⑭ -Taste/Pfeiltasten
*⑮MENU-Taste
*⑯Zoomtasten
*⑰Programmwählknopf
*⑱-Taste/Pfeiltasten
*⑲-Taste
*⑳-Taste/Pfeiltasten
*②1OK/FUNC-Taste

*②22-Taste
^23 AFL-Taste ( ^ 1)/Pfeiltasten

(*1) In den Unterwasser-Weitwinkel 1 oder Unterwasser-Nahaufnahmeprogrammen fungiert die Abwärtspfeiltaste als AF LOCK-Taste.

*⑳DISP./?-Taste
⑲LCD-Monitor-Fenster

Anmerkung:

Die Funktionen der mit dem Symbol * gekennzeichneten Teile stimmen mit denen der entsprechenden Bedienungselemente an der Digitalkamera überein. Dementsprechend führt die Digitalkamera bei Betätigen dieser Gehäuse-Bedienungselemente die entsprechenden Funktionen aus. Angaben zu diesen Funktionen entnehmen Sie bitte der zur Digitalkamera gehörigen Bedienungsanleitung.

Verwendung des Zubehörs

Anbringen der Handgelenkschlaufe

Anbringen der Handgelenkschlaufe am Gehäuse.

Darstellung der Anbringung Anbringung abgeschlossen

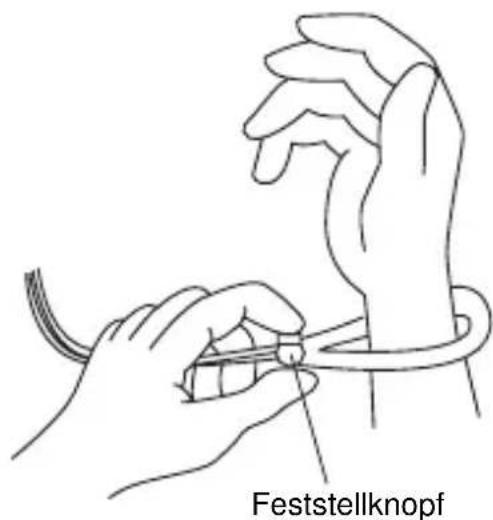

Verwendung der Handgelenkschlaufe

Ziehen Sie die Schlaufe über Ihr Handgelenk und stellen Sie die Länge mit dem Stopper ein.

Anbringen und Entfernen der LCD-Monitor-Blendschutzhaube

Anbringen

Setzen Sie die Aussparungen der Haube wie gezeigt fest in die Rillen ober- und unterhalb des LCD-Monitor-Fensters ein.

Entfernen

Ziehen Sie die Haube wie gezeigt vorsichtig aus den Rillen ober- und unterhalb des LCD-Monitor-Fensters.

De

Anbringen und Abnehmen des Objektivschutzes

Bringen Sie den Objektivschutz wie in der Abbildung gezeigt an. Denken Sie daran, den Objektivschutz vor dem Fotografieren zu entfernen.

Verwendung des Glasfaserkabel-Adapters

Der Glasfaserkabel-Adapter kommt zur Anwendung, wenn der einzeln erhältliche UFL-1 Unterwasser-Flash mit einem Glasfaserkabel am Geh äuse angebracht wird (optional: PTCB-E02).

Installation

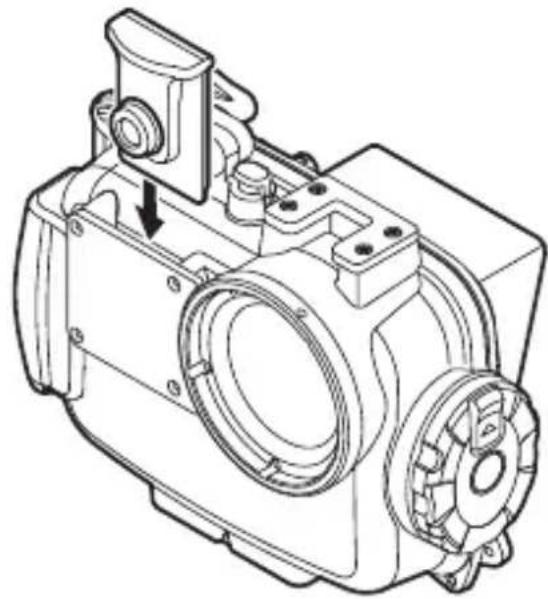

① Entfernen Sie den weißen Diffusor, indem Sie ihn nach oben ziehen. Bringen Sie dann den Glasfaserkabel-Adapter wie in der Abbildung unten am Diffusor an.

② Stecken Sie den Stecker des Unterwasser-Glasfaserkabels (optional: PTCB-E02) vollständig in den Schlitz für das Glasfaserkabel.

Entfernen Sie das Unterwasser-Glasfaserkabel und bringen Sie den weißen Diffusor an, wenn Sie es beim Fotografieren nicht brauchen.

2. Systemcheck vor Benutzung des Gehäuses

Vorsichts-Kontrollen vor dem Gebrauch

Dieses Gehäuse unterliegt einer strengen Qualitätskontrolle bei der Fertigung und der Montage der Teile einschließlich einer sorgfältigen Funktionsüberprüfung. Zudem wird jedes Gehäuse in einem speziellen Wasserdruckbelastungstest auf seine Wasserdichtigkeit überprüft, um die Einhaltung der Leistungsdaten zu gewährleisten. In Abhängigkeit von den Bedingungen bei Lagerung und Transport, dem Wartungszustand etc. kann die Wasserdichtigkeit des Gehäuses beeinträchtigt werden.

Führen Sie vor dem Gebrauch stets folgende Vorsichts-Kontrollen durch.

Erster Dichtigkeitstest

①Bevor Sie die Digitalkamera im Gehäuse unterbringen, tauchen Sie dieses im Wasser unter, um es auf Undichtigkeit zu überprüfen. Wir empfehlen den Test in der beabsichtigten Wassertiefe vorzunehmen. Falls dies nicht möglich ist, prüfen Sie das Gehäuse nach der „Wasserdichtigkeitstest“ (S. 20).

②Die häufigsten Ursachen für eindringendes Wasser sind wie folgt:

• Wenn kein O-Ring installiert ist.
• Der O-Ring ist teilweise/vollständig außerhalb der vorgesehenen Nut angebracht.
• Der O-Ring weist Schäden, Risse, Abnutzungsmerkmale, Verformungen etc. auf
• Am O-Ring, der O-Ring-Nut oder der O-Ring-Auflagefläche haften Sandpartikel, Fasern oder sonstige Fremdkörper
• Die O-Ring-Nut und/oder die O-Ring-Auflagefläche am vorderen Gehäusedeckel sind beschädigt
• Einklemmen der Handschlaufe, des Silicabeutels, etc., wenn das Gehäuse geschlossen wird
  Führen Sie den Test durch, nachdem die oben genannten Gründe ausgeschlossen wurden.

VORSICHT:

Wird bei normaler Verwendung eine Undichtigkeit entdeckt, verwenden Sie das Gehäuse nicht und wenden Sie sich an Olympus.

3. Einsetzen der Digitalkamera

Überprüfen der Digitalkamera

Führen Sie vor dem Einsetzen der Digitalkamera in das Gehäuse bitte folgende Checks durch.

1. Batterieleistung

Bei Unterwasseraufnahmen wir häufig der Blitz eingesetzt.

Stellen Sie vor dem Tauchen sicher, dass der Akku ausreichend geladen ist.

2. Überprüfen der noch verfügbaren Restaufnahmen

Vergewissern Sie sich, dass die Speicherkarte über ausreichend Kapazität verfügt.

3. Entfernen Sie den Trageriemen von der Digitalkamera

Falls der Trageriemen nicht von der Digitalkamera entfernt wird, kann sich dieser während des Einsetzens zwischen den Gehäusedeckeln verfangen und die Wasserdichtigkeit beeinträchtigen.

Öffnen des Gehäuses

①Halten und schieben Sie die Schiebersperre in Pfeilrichtung (1 der unteren Abbildung) und drehen Sie den Wählknopf zum Öffnen/Schließen gegen den Uhrzeigersinn (2 der unteren Abbildung).
②Drehen Sie den Wahlknopf zum Öffnen/Schließen bis zum Anschlag.
③Öffnen Sie die hintere Abdeckung des Gehäuses behutsam.

De

VORSICHT:

Üben Sie beim Drehen des Wahlknopfs zum Öffnen/Schließen nicht zu viel Kraft auf. Sie könnten den Knopf beschädigen.

Setzen Sie die Digitalkamera ein

① Vergewissern Sie sich, dass die Digitalkamera ausgeschaltet (OFF) ist.
②Schieben Sie die Digitalkamera vorsichtig in das Gehäuse.
③Stecken Sie zwei Tüten mit Silicagel (1 g) zwischen den Boden der Digitalkamera und das Gehäuse.
Die Silicagel-Tüte dient zur Vermeidung von Beschlagen.

Die Silicagel-Tüte wird aktiviert, wenn das Gehäuse dicht ist und eine Wasserundichtigkeit auftritt. Ein bereits benutzter Silicagel-Beutel hat eingeschränkte Absorptionswirkung. Bei jedem Öffnen und Schließen des Gehäuses sollte daher ein neuer Silicagel-Beutel eingelegt werden.

Überprüfen Sie die Kamera auf einwandfreie Installation

Vor dem wasserdichten Verschließen des Gehäuses müssen Sie die folgenden Punkte überprüfen:

• Ist die Digitalkamera einwandfrei eingesetzt?
• Ist der Silicagel-Beutel einwandfrei und vollständig an der vorgesehenen Position eingesetzt?
• Ist der O-Ring einwandfrei an der Gehäuseöffnung angebracht?
• Sind am O-Ring und/oder der O-Ring-Kontaktfläche am vorderen Gehäusedeckel Fremdkörper und/oder Schmutzpartikel feststellbar?
• Wurde die Überprüfung der Wasserdichtigkeit durchgeführt? Einzelheiten der Wartung finden Sie unter „6. Wartung der Wasserdichtigkeit“ (S. 25) des Handbuchs.

Verschließen Sie das Gehäuse

①Schließen Sie die hintere Abdeckung des Gehäuses behutsam.
②Drehen Sie den Wählknopf zum Öffnen/Schließen im Uhrzeigersinn.

- Das Gehäuse ist geschlossen, wenn der Wahlknopf um 180 Grad gedreht wurde.

VORSICHT:

• Wenn der Wählknopf zum Öffnen/Schließen nicht vollkommen gedreht wurde, ist das Gehäuse nicht verschlossen. Es besteht die Gefahr, dass Wasser eindringt.
• Schließen Sie den hinteren Gehäusedeckel so, dass die Schnur für die Objektivkappe oder LCD-Monitorrahmen dabei nicht eingeklemmt wird. Wird die Schnur eingeklemmt, kann Wasser eindringen.

Überprüfen Sie die eingesetzte Kamera auf einwandfreie Funktionsweise

Vergewissern Sie sich, dass alle Funktionen der eingesetzten Kamera einwandfrei arbeiten.

① Drücken Sie die POWER-Taste am Gehäuse und vergewissern Sie sich, dass die Kamera hierdurch ein- und ausgeschaltet (ON/OFF) werden kann.
②Drehen Sie den Programmscheibe am Gehäuse und vergewissern Sie sich, dass der Kameramodus entsprechend umgeschaltet wird.

- Prüfen Sie, ob das richtige Programm vom LCD-Monitor gewählt wurde.

③Drücken Sie den Auslöserhebel des Gehäuses und vergewissern Sie sich, dass hierdurch der Kameraauslöser betätigt wird.

- Betätigen Sie die weiteren Bedienelemente des Gehäuses und vergewissern Sie sich, dass die zugehörigen Kamerafunktionen einwandfrei ausgeführt werden.

Abschließende Überprüfung des Gehäuses

Visuelle Inspektion

Nach dem Schließen des Gehäuses die Dichtungsbereiche am vorderen und hinteren Gehäusedeckel visuell überprüfen, um sicherzustellen, dass der O-Ring nicht verdreht ist und einwandfrei in der Nut sitzt und dass keine Fremdkörper eingeschlossen wurden. Vergewissern Sie sich auch, dass am Gehäuse keinerlei Bruchstellen oder Risse vorzufinden sind!

VORSICHT:

Haare, Fasern und sonstige Objekte kommen nicht häufig vor, können aber das Eindringen von Wasser verursachen. Achten Sie besonders auf Bruchstellen und Risse an dem Gehäuse.

Wasserdichtigkeitstest

Der letzte Test nach dem Einsetzen der Kamera wird nachstehend erläutert. Diesen Test immer durchführen. Der Test lässt sich leicht in einem mit Wasser gefüllten Behälter, wie einer Badewanne etc., durchführen. Das dauert rund 5 Minuten.

	Einfacher Wasserdichtigkeitstest	Abbildung Hinweise
1	Das Gehäuse langsam in das Wasser tauchen.		Eventuell in das durchsichtige Gehäuse eindringendes Wasser kann sofort festgestellt werden.
2	Zuerst das Gehäuse für nur 3 Sekunden eintau-chen.		Falls der O-Ring nicht einwandfrei dicht ist, kann Wasser innerhalb von 3 Sekunden eindringen. Entweichen Luftblasen an den Dichtungsstellen? Bitte sorgfältig prüfen.
3	Vergewissern Sie sich, dass kein Wasser eingedrungen ist.		Nehmen Sie das Gehäuse aus dem Wasser und vergewissern Sie sich, dass kein Wasser ins Gehäuse eingedrungen ist.
4	Das Gehäuse nun für 30 Sekunden eintauchen.		Dabei prüfen, ob Luftblasen entweichen. Noch nichts bedienen, lediglich beobachten.
5	Vergewissern Sie sich, dass kein Wasser eingedrungen ist.		Nehmen Sie das Gehäuse aus dem Wasser und vergewissern Sie sich, dass kein Wasser ins Gehäuse eingedrungen ist. Sehr sorgfältig bestätigen.
6	Das Gehäuse nun für 3 Minuten eintauchen.		Dabei prüfen, ob Luftblasen entweichen. Die häufig verwendeten Bedienungselemente betätigen. Dabei prüfen, ob Luftblasen entweichen.
7	Abschließende Überprüfung: Ist das Silicagel trocken?		Dies ist extrem wichtig! Prüfen Sie durch die Gehäusewand hindurch sorgfältig, ob das Silicagel trocken ist. Nochmals das Gehäuseinnere auf eingedrun-genes Wasser überprüfen.
8	Damit ist alles in Ordnung.		Das Gehäuse ist einsatzbereit.

4. Unterwasseraufnahmen

Die verfügbaren Unterwasser-Aufnahmeprogramme

Unterwasser-Weitwinkel 1

Optimal für den Weitwinkelbereich bei Unterwasseraufnahmen, z. B. für Fischschwarm etc., geeignet. Mit besonders lebendiger Wiedergabe der Blautöne.

Unterwasser-Weitwinkel 2

Optimal geeignet, um sich schnell bewegende große Motive aufzunehmen, z. B. Delphin oder Manta-Rochen. An vielen Beobachtungspunkten für Delphine ist die Verwendung von Blitzlicht untersagt, um die Tiere nicht zu beunruhigen etc. Dieses Aufnahmeprogramm berücksichtigt diese mögliche Einschränkung und hat daher in der Grundeinstellung den Blitz deaktiviert. Der Blitzmodus kann jedoch benutzerseitig aktiviert werden, um z. B. einen Manta-Rochen etc. zu fotografieren.

Unterwasser-Nahaufnahme

Optimal für Nahaufnahmen von kleinen Motiven, wie Muscheln, Fischen etc. Mit besonders natürlicher Wiedergabe der Unterwasser-Farben. Bei Verwendung der Blitzlichtfunktion können die Rottöne verstärkt werden.

Bei Nahaufnahmen mit einer Weitwinkelbrennweite kann die Blitzausleuchtung ggf. ungleichmäßig und/oder unzureichend sein. Bei Unterwasseraufnahmen kann die Blitzreichweite je nach Aufnahmebedingungen (Wasserverschmutzung, Schwebstoffe etc.) stark schwanken. Überprüfen Sie Ihre Bilder unmittelbar nach der Aufnahme auf dem LCD-Monitor.

So wählen Sie ein Aufnahmeprogramm/Motivprogramm

①Stellen Sie mit dem Aufnahmeknopf den Aufnahmemodus auf „SCN“.
② Drücken Sie die Aufwärts-/Abwärtspfeil-Tasten, um „Unterwasser-Weitwinkel 1“, „Unterwasser-Weitwinkel 2“ oder „Unterwasser-Nahaufnahme“ auszuwählen.
③Drücken Sie die OK-Taste.

Auf einen anderen Unterwasseraufnahme-Modus umschalten

①Drücken Sie die MENU-Taste.
② Drücken Sie die Abwärtspfeil-Taste, um „SCN“ auf dem LCD-Display auszuwählen und drücken Sie dann die OK-Taste.
③Drücken Sie die Aufwärts-/Abwärtspfeil-Tasten, um Aufnahmeprogramm auszuwählen.
④Drücken Sie die OK-Taste.

Verwendung des Schärfespeichers bei Unterwasseraufnahmen

Soll das „Unterwasser-Weitwinkel 1“- oder „Unterwasser-Nahaufnahme“-Motivprogramm ausgewählt werden, können Sie die Fokus-Position leicht sperren (AF Lock-Vorgang), indem Sie die Abwärtspfeil-Taste (AFL-Taste) auf der Rückseite des Unterwassergehäuses drücken. Ist der Fokus gesperrt, erscheint die AF Lock-Anzeige (AFL) rechts oben auf dem LCD-Display der Kamera. Um den AF Lock aufzuheben, drücken Sie die Abwärtspfeil-Taste (AFL-Taste) erneut.

Arbeitet als AF LOCK-Taste, wenn das Unterwasser-Weitwinkel 1- oder Unterwasser-Nahaufnahme verwendet wird.

Auswahl des Unterwasser-Filmmodus

Stellen Sie die Programmwählscheibe am Gehäuse auf 🔍, um den Modus einzustellen.

Drücken Sie die MENÜ-Taste und drücken Sie die „Hoch-/Runter“-Pfeiltaste um MOVIE auszuwählen und drücken Sie dann die OK-Taste. Drücken Sie die „Hoch-/Runter“-Pfeiltaste um UNTERWASSER VIDEO auszuwählen und drücken Sie dann die OK-Taste.

5. Behandlung nach dem Gebrauch

Entfernen von Wassertropfen

Nachdem Sie Ihre Aufnahmen gemacht haben und an Land oder an Bord zurückkehren, waschen Sie das Gehäuse sanft in sauberem Wasser und entfernen Sie alle Wassertropfen auf ihm. Das Scharnier zwischen den Gehäusedeckeln, den Auslösehebel, die Handgriffe, den Öffnungs-/Schließhebel und die Schließklammer mit Druckluft oder einem weichen, fusselfreien Tuch sorgfältig abtrocknen.

VORSICHT:

Verbleibende Wasserreste zwischen den Gehäusedeckeln können beim Öffnen des Gehäuses in das Innere eindringen. Diesen Bereich besonders sorgfältig trockenreiben.

Entnehmen Sie die Digitalkamera

Öffnen Sie vorsichtig dass Gehäuse und entnehmen Sie die Digitalkamera.

VORSICHT:

• Beim Öffnen des Gehäuses unbedingt vermeiden, dass Wasser von außen (aus dem Haar oder vom Taucheranzug tropfendes Wasser etc.) in das Innere und/oder auf die Kamera gelangt!
• Vor dem Öffnen des Gehäuses unbedingt sicherstellen, dass Ihre Hände oder Handschuhe vollkommen sauber (frei von Sand, Fasern etc.) und trocken sind.
• Das Gehäuse niemals an Orten öffnen, die Spritzwasser, Gischt, Flugsand etc. ausgesetzt sind.
• Die Digitalkamera und/oder die Batterien/Akkus niemals mit (insbesondere von Salzwasser) feuchten Händen berühren.

Reinigen des Gehäuses mit klarem Wasser

Nach dem Gebrauch und der Entnahme der Digitalkamera sollte das Gehäuse wieder geschlossen und möglichst schnell mit klarem Leitungswasser abgespült werden. Nach der Verwendung in Meerwasser ist es notwendig, das Gehäuse für bestimmte Zeit (30 Minuten bis 1 Stunde) in sauberes Süßwasser einzutauchen, um jede Salzspur zu entfernen.

VORSICHT:

• Bei teilweiser Einwirkung hohen Wasserdrucks kann das Gehäuse lecken. Vor der Gehäusereinigung mit Wasser sollte die Digitalkamera entnommen werden.
• Bei in klares Leitungswasser getauchtem Gehäuse den Auslöser und andere Bedienungselemente betätigen, um Salzreste zu entfernen. Das Gehäuse zum Reinigen nicht zerlegen!
• Wird das Gehäuse abgetrocknet, ohne dass alle Salzreste sorgfältig entfernt wurden, können Funktionsbeeinträchtigungen auftreten. Salzreste stets sorgfältig entfernen!

Abtrocknen des Gehäuses

Nach dem Waschen mit klarem Wasser, Wassertropfen mit einem sauberen Tuch abwischen. Sie müssen ein flusenfreies Tuch ohne Salzreste verwenden. Trocknen Sie das Gehäuse vollständig an einem luftigen, schattigen Ort.

VORSICHT:

• Zum Trocknen niemals einen elektrischen Fön oder sonstige Heißluft verwenden und das Gehäuse niemals direkter Sonneneinstrahlung aussetzen. Andernfalls kann es zu Materialbeeinträchtigungen von Gehäuse und O-Ring kommen, so dass die Wasserdichtigkeit nicht mehr gewährleistet werden kann.
• Beim Abwischen darauf achten, das Gehäuse nicht zu zerkratzen.

6. Wartung der Wasserdichtigkeit

Wann immer der hintere Gehäusedeckel geöffnet wird, muss der O-Ring unbedingt wie nachfolgend beschrieben einer sorgfältigen Überprüfung unterzogen werden.

Führen Sie die Überprüfung an einem sand- und staubfreien Ort durch, nachdem Sie Ihre Hände gewaschen und abgetrocknet haben.

Entfernen des O-Rings

①Führen Sie den O-Ring-Entferner zwischen dem O-Ring und einer Seite der O-Ring-Nut ein.
②Schieben Sie die Spitze des eingeführten O-Ring-Entferners unter den O-Ring.
(Achten Sie darauf, dass die O-Ring-Nut nicht mit der Spitze des O-Ring-Entferners verkratzt wird.)
③Fassen Sie den aus der Ringnut angehobenen O-Ring mit den Fingerspitzen und nehmen Sie ihn vorsichtig vollständig heraus.

Reinigen des O-Rings

Die Reinigung des O-Rings sollte in zwei Schritten erfolgen: Nehmen Sie zunächst eine visuelle Überprüfung des O-Rings vor, während der Sie anhaftende Fremdkörper entfernen und den Ring auf sichtbare Schäden untersuchen. In einem zweiten Schritt tasten Sie den gesamten Ring vorsichtig mit den Fingerspitzen auf noch anhaftende Fremdkörper, Risse, Verhärtungen oder sonstige Schäden ab.

De

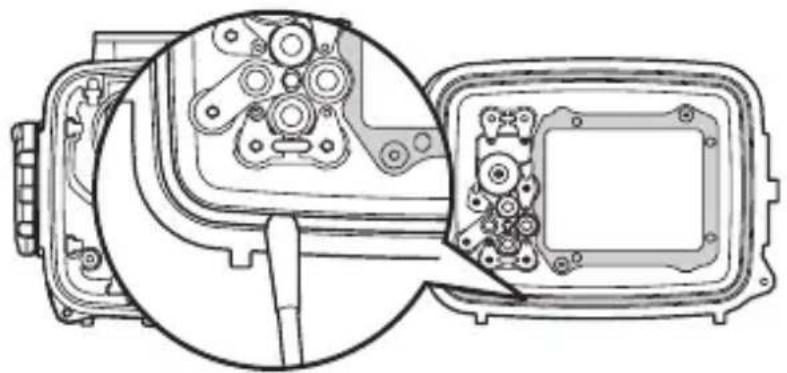

Entfernen Sie alle in der O-Ring-Nut befindlichen Schmutzpartikel und/oder Fremdkörper mit einem sauberen, flusenfreien Tuch. Gegebenenfalls an der O-Ring-Kontaktfläche des vorderen Unterwassergehäusedeckels befindliche Sand- oder Schmutzpartikel müssen gleichfalls sorgfältig entfernt werden.

• Die Überprüfung auf Wasserdichtigkeit muss vorgenommen werden, noch bevor Sie dieses Produkt das erste Mal nach dem Kauf unter Wasser verwenden.
- Falls ein scharfer Gegenstand zur Entfernung des O-Rings oder zur Reinigung der Innenseite der Ringnut verwendet wird, können das Gehäuse und der O-Ring beschädigt werden und die Wasserdichtigkeit beeinträchtigt werden.
- Achten Sie darauf, den O-Ring nicht zu dehnen.
- Zum Reinigen des O-Rings niemals Alkohol, Benzin oder ähnliche Lösungsmittel bzw. chemische Reinigungsmittel verwenden. Andernfalls kann der O-Ring beschädigt werden oder schneller verschleiben.

Einfetten des O-Rings

1	Entnehmen Sie die ge-eignete Menge Silicon-fett.		Vergewissern Sie sich, dass Ihre Finger und der O-Ring einwandfrei sauber sind. Drücken Sie ca. 5 mm Siliconfett aus der Tube vorsich-tig auf Ihre Fingerkuppe. (5 mm Siliconfett wird empfohlen.)
2	Tragen Sie das Siliconfett auf den O-Ring auf.		Halten Sie den O-Ring zwischen Daumen und zwei Fingern und reiben Sie hierbei das Fett entlang des O-Rings vorsichtig ein. Achten Sie darauf, dass der O-Ring hierbei nicht übermäßig gedehnt oder verdreht wird.
3	Überprüfen Sie den O-Ring auf einwandfreien Zustand.		Vergewissern Sie sich durch Abtasten und eine visuelle Überprüfung, dass der eingefette-ten O-Ring nicht beschädigt ist. Falls irgendei-ne Beeinträchtigung festgestellt wird, muss der O-Ring sofort gegen einen neuen ausge-tauscht werden.
4	Tragen Sie das Siliconfett auf die O-Ring- Kontakt-fläche auf.		Verwenden Sie die auf Ihren Fingerkuppen verbliebenen Fettreste, um die Kontaktfläche am vorderen Gehäusedeckel zu säubern und einzufetten.

⚠ VORSICHT:

- Führen Sie stets die Prüfung auf Wasserdichtigkeit aus, auch wenn das Gehäuse nach jedem Aufnahme-Ereignis geöffnet wurde. Die Nicht-Ausführung dieser Prüfung kann zum Verlust der Wasserdichtigkeit führen. Andernfalls besteht die Gefahr, dass das Gehäuse bei der nächsten Verwendung nicht mehr wasserdicht ist.

- Wird das Gehäuse für längere Zeit nicht verwendet, muss der O-Ring aus der Ringnut entnommen werden, um Verformungen zu vermeiden. Den O-Ring leicht mit Siliconfett einfetten und in einer sauberen Plastiktüte o. ä. aufbewahren.

Anbringen des O-Rings

Vergewissern Sie sich, dass keinerlei Fremdkörper am O-Ring anhaften und fetten Sie ihn leicht mit dem mitgelieferten Silikonfett ein. Legen Sie den O-Ring in die Ringnut ein und vergewissern Sie sich dabei, dass er einwandfrei sitzt.

• Beim Schließen des Produktes unbedingt darauf achten, dass sich am O-Ring und/oder den Kontaktflächen am Gehäuse (z. B.
  Frontabdeckung) keinerlei Fremdkörper, wie Haare, Fasern, Sandkörner etc., befinden. Bereits ein einzelnes Haar oder Sandkorn kann bewirken, dass die Wasserdichtigkeit nicht mehr gewährleistet ist. Bitte führen Sie diese Überprüfung besonders sorgfältig durch.

Beispiele für am O-Ring angelagerte Fremdkörper

Haar Fasern Sandkörner

Austausch von Verschleißteilen

• O-Ringe unterliegen Verschleißerscheinungen. Unabhängig von der Gebrauchshäufigkeit des Gehäuses sollte der O-Ring mindestens einmal im Jahr gegen einen neuen ausgetauscht werden.
• Der Verschleiß des O-Rings schwankt in Abhängigkeit von den Einsatz- und Lagerungsbedingungen. Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden.

Hinweis:

• Achten Sie beim Kauf neuer O-Ringe, von Silicagel und Siliconfett auf original Olympus Produkte.
• Versuchen Sie nicht, den O-Ring selbst zu ersetzen.
• Wir empfehlen, die Prüfung periodisch durchzuführen.

7. Anhang

Technische Daten

GeeignetesKameramodell	Olympus Digitalkameraμ TOUGH-8000/STYLUS TOUGH-8000
Druckfestigkeit Bis	zu 40 m Wassertiefe
Konstruktion Gehäuse/Wählknopf zum Öffnen/Schließen/Griff/Schließhebel/Bedienungselemente: Polycarbonat Objektivfenster: FL-GlasBewegliche Teile der Bedienungselemente: rostfreier Stahl
Durchmesser des Objektivrings	∅52 mm
Abmessungen Breite	145 mm x Höhe 110 mm x Tiefe 72,5 mm(ohne hervorstehende Teile)
Gewicht 375 g (ohne Kamera und Zubehör)

* Änderungen der Konstruktion und der technischen Daten jederzeit ohne Vorankündigung vorbehalten.

Mitgeliefertes Zubehör für das PT-045

O-Ring: POL-041

Silicagel: SILCA-5S

Siliconfett: PSOLG-2

LCD-Abdeckung: PFUD-07

Objektivkappe: PRLC-12

Glasfaserkabel: PFCA-01

Optional erhältliches Zubehör

Siliconfett: PSOLG-1, PSOLG-3

Glasfaserkabel: PTCB-E02

Zubehör ist im Fachhandel erhältlich.

Andere als die oben beschriebenen Produkte/Modelltypen dürfen nicht verwendet werden.

OLYMPUS®

http://www.olympus.com/

OLYMPUS IMAGING CORP.

Technische Unterstützung (USA)

24h Automatische Online-Hilfe: http://www.olympusamerica.com/support

Telefonischer Informationsdienst: Tel. [phone] (gebührenfrei)

Unser telefonischer Kundendienst ist zwischen 08.00 und 22.00 Uhr erreichbar.

(Montags - Freitags) ET

http://olympusamerica.com/contactus

Olympus Software-Updates finden Sie unter: http://www.olympusamerica.com/digital

OLYMPUS IMAGING EUROPA GMBH

Geschäftsanschrift: Wendenstraße 14-18, 20097 Hamburg, Deutschland

Tel.: [phone] / Fax: [phone]

Lieferanschrift: Bredowstraße 20, 22113 Hamburg, Deutschland

Postanschrift: Postfach 10 49 08, 20034 Hamburg, Deutschland

Technische Unterstützung für Kunden in Europa:

Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com

oder rufen Sie unsere GEBÜHRENFREIE HOTLINE AN*: 00800 - 67 10 83 00

für Österreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Italien, Luxemburg,

Niederlande, Norwegen, Portugal, Spanien, Schweden, Schweiz und das Vereinigte Königreich.

* Bitte beachten Sie, dass einige (Mobil-)Telefondienstanbieter Ihnen den Zugang zu dieser Hotline nicht ermöglichen oder eine zusätzliche Vorwahlnummer für +800-Nummern verlangen.

Für alle anderen europäischen Länder, die nicht auf dieser Seite erwähnt sind oder wenn Sie die oben genannten Nummer nicht erreichen können, wählen Sie bitte die folgenden Nummern:

GEBÜHRENPFlichtige HOTLINES: +49 180 5 - 67 10 83 oder

+49 40 - 237 73 4899

Unser telefonischer Kundendienst ist jeweils Montags - Freitags zwischen 09.00 und 18.00 Uhr MEZ (mitteleuropäischer Zeit) erreichbar.

MEMO
