■ Wir bedanken uns für den Kauf des Unterwassergehäuses PT-054 (hier Gehäuse genannt).
■ Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren Gebrauch dieses Produktes. Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf.
■ Bei unsachgemäßem Gebrauch kann es infolge von eindringendem Wasser zu schweren und/oder irreparablen Schäden an der eingesetzten Kamera kommen.
■ Führen Sie vor jedem Gebrauch den in dieser Bedienungsanleitung beschriebenen Systemcheck durch.

Einführung

• Diese Anleitung darf ohne ausdrückliche Genehmigung in keiner Weise, auch nicht auszugsweise, mit Ausnahme für den privaten Gebrauch, vervielfältigt werden. Der Nachdruck ohne ausdrückliche Genehmigung ist strengstens untersagt.
• OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf unsachgemäßen Gebrauch oder darauf zurückzuführen sind, dass der Käufer oder ein von OLYMPUS IMAGING CORP. nicht ausdrücklich bevollmächtigter Dritter das Produkt zerlegt, repariert, umgebaut oder sonst verändert hat. Lesen Sie daher unbedingt vor dem ersten Gebrauch des Produktes diese Bedienungsanleitung durch und machen Sie sich mit den Anweisungen vertraut.

Bitte vor dem ersten Gebrauch durchlesen

Dieses Produkt ist für eine Wassertiefe bis zu 45 Metern geeignet. Schädliche Einwirkungen dieser Art müssen unbedingt vermieden werden!

- Bitte beachten Sie bei jedem Umgang mit dem Produkt, dass Gewährleistungs-, Garantie- oder sonstige Ersatzansprüche bei unsachgemäßer Handhabung oder nicht ausdrücklich autorisierten Zerlegungen, Reparaturen, Umbauten oder Veränderungen ausgeschlossen sind. Sie sollten sich daher bereits vor dem ersten Gebrauch mit dieser Bedienungsanleitung eingehend vertraut machen. Beachten Sie insbesondere alle in dieser Anleitung enthaltenen Angaben zur Handhabung, Vorab-Test, Wartung/Pflege und Lagerung.

- OLYMPUS IMAGING CORP. haftet nicht für Unfälle, die auf die Verwendung einer Digitalkamera unter Wasser zurückzuführen sind. Außerdem werden Ausgaben für Schaden an Materialien im Kamerainneren oder der Verlust der Aufnahmen aufgrund von eingedrungenenen Wasser nicht entschadigt.

- OLYMPUS IMAGING CORP. leistet keinerlei Entschädigung für Unfälle (Verletzungen oder Sachschäden) während des Gebrauchs dieses Produktes.

Vorsichtsmaßnahmen bei der Bedienung

In dieser Anleitung sind wichtige Angaben zum richtigen Gebrauch und zur Vermeidung der Gefährdung von Anwendern oder Dritten sowie der Gefahr von Sachschäden durch die nachfolgend beschriebenen Piktogramme besonders gekennzeichnet.

ACHTUNG	Verweist auf Angaben, bei deren Nichtbeachtung die Verwendung dieses Produktes zu schweren Verletzungen mit Todesgefahr führen kann.
VORSICHT	Verweist auf Angaben, bei deren Nichtbeachtung die Verwendung dieses Produktes zu Verletzungen und/oder Sachschäden führen kann.

ACHTUNG

①Dieses Produkt stets vor dem Zugriff von Säuglingen, Kleinkindern und Kindern schützten. Andernfalls können Unfälle der folgenden Art auftreten:

• Verletzungen durch ein Herunterfallen aus größerem Abstand auf den Körper oder Körperteile.
• Verletzungen durch ein Einklemmen von Körperteilen an beweglichen, insbesondere zu öffnenden und schließenden Teilen des Produktes.
• Verschlucken von Kleinteilen, O-Ring, Siliconfett und Silicagel. Falls Teile verschluckt wurden, sofort einen Arzt/Notarzt kontaktieren.
• Durch die Blitzabgabe bei besonders geringem Abstand zu den Augen kann es zu dauerhaften Beeinträchtigungen der Sehfähigkeit etc. kommen.

②Das Produkt niemals mit eingesetzter Digitalkamera, in der sich noch Batterien befinden, aufbewahren. Andernfalls kann Batterieflüssigkeit austreten und es besteht Feuergefahr.
③Falls Wasser auf eine in diesem Produkt eingesetzte Kamera einwirkt, umgehend die Batterien aus der Kamera entnehmen. Andernfalls können sich Wasserstoffgase bilden und es besteht Feuer- und Explosionsgefahr.
④Dieses Produkt ist aus Polycarbonat gefertigt. Bei einer schweren Beschädigung mit Bruch des Gehäuses besteht Verletzungsgefahr durch scharfe Kanten etc. Schädliche Einwirkungen dieser Art müssen unbedingt vermieden werden!

VORSICHT

①Dieses Produkt darf nicht zerlegt oder umgebaut werden. Andernfalls kann es zum Eindringen von Wasser und zu Betriebsstörungen kommen. OLYMPUS IMAGING CORP. haftet nicht für Schäden, entgangene Gewinne usw., die durch den Verlust von Bilddaten hervorgerufen worden sind, weil Dritte, die nicht ausdrücklich durch die OLYMPUS IMAGING CORP. bevollmächtigt sind, dieses Produkt beschädigt, zerlegt, repariert, modifiziert oder sonst wie auf es eingewirkt haben.

②Bei der Aufbewahrung oder Nutzung dieses Produktes an den nachfolgend beschriebenen Orten kann es zu Betriebsstörungen, Fehlfunktionen, Schäden, Überhitzung mit Feuergefahr, Trübungen an der Innenseite und Leckbildung kommen. Vermeiden Sie die folgenden Orte:

• Orte, auf die hohe Temperaturen einwirken (wie bei direkter Sonneneinstrahlung, in einem geschlossenen Fahrzeug etc.) und/oder die extremen Temperaturschwankungen ausgesetzt sind.
• Orte mit offenem Feuer
  • Wassertiefen von mehr als 45 Metern
• Orte, an denen Vibrationen auftreten können
• Orte mit hohen Temperaturen und Feuchtigkeit oder starken Temperaturschwankungen
• Orte, an denen flüchtige Chemikalien aufbewahrt oder verwendet werden

③Öffnen oder schließen Sie das Gehäuse nicht an Orten, die der Einwirkung von Sand, Staub und Schmutzpartikeln ausgesetzt sind, da dies die Wasserdichtigkeit des Produktes beeinträchtigt und somit das Eindringen von Wasser verursachen kann.

④Dieses Produkt dient nicht als Schutzgehäuse der im Inneren befindlichen Kamera gegen schwere Erschütterungen. Falls dieses Produkt bei eingesetzter Digitalkamera starken Erschütterungen oder starker Druckeinwirkung ausgesetzt wird, kann die Digitalkamera schwer beschädigt werden. Schädliche Einwirkungen dieser Art müssen unbedingt vermieden werden!

⑤Die nachfolgend aufgelisteten Chemikalien dürfen keinesfalls zur Reinigung, als Rostschutz- oder Antibeschlagsmittel oder für Reparaturen und ähnliche Zwecke verwendet werden. Diese Chemikalien können bei direkter oder indirekter (in Form von Spraynebel etc.) Einwirkung Gehäuserisse bei hohem Wasserdruck sowie sonstige Störungen und Schäden verursachen.

Unzulässige Chemikalien	Erläuterung
Flüchtige organische Lösungsmittel, chemische Reiniger	Das Gehäuse niemals mit Alkohol, Benzin, Farbverdünner oder sonstigen flüchtigen organischen Lösungsmitteln bzw. chemischen Reinigern säubern. Klares Wasser (kalt oder lauwarm) ist ausreichend.
Rostschutzmittel Keine Rostschutzmittel verwenden. Die Metallteile verwenden rostfreien Stahl oder Messing. Reinigen des Gehäuses mit klarem Wasser
Handelsübliche Antibeschlagsmittel	Keine handelsüblichen Antibeschlagsmittel verwenden. Ausschließlich das spezifisch geeignete Silicagel verwenden.
Andere Schmierstoffe außer dem spezifisch geeigneten Siliconfett	Für den O-Ring ausschließlich das spezifisch geeignete Siliconfett verwenden. Andernfalls kann der O-Ring beschädigt werden, was den Verlust der Wasserdichtigkeit zur Folge hat.
Klebstoff oder selbstklebende Folien	Niemals Klebstoffe oder selbstklebende Folie etc. zur Reparatur oder für ähnliche Zwecke verwenden. Falls Reparaturarbeiten anfallen, wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst.

⑥Bei grober Handhabung, z. B. Sprung ins Wasser mit in der Hand gehaltenem oder in einer Außentasche verstautem Gehäuse oder Werfen des Gehäuses in das Wasser etc., kann Wasser eindringen. Das Gehäuse daher bitte stets sorgfältig und vorsichtig handhaben.
⑦Falls das Innere des Gehäuses oder die Kamera aufgrund von eindringendem Wasser etc. nass geworden ist, wischen Sie sofort alle feuchten Stellen trocken und wenden Sie sich an Ihre lokale Kundendienststelle oder Ihren Händler.
⑧Bei Flugreisen vor dem Start den O-Ring entfernen. Andernfalls kann das Gehäuse infolge des Luftdruckunterschieds ggf. nicht mehr geöffnet werden.
⑨Zur Gewährleistung der einwandfreien Handhabung und Bedienung der Digitalkamera bitte die jeweils zugehörige Bedienungsanleitung sorgfältig lesen.
⑩Wenn Sie dieses Produkt versiegeln, achten Sie sorgfältig darauf, dass keine Fremdkörper am O-Ring und der Kontaktfläche eingeklemmt werden. Dies sind Ursachen für eindringendes Wasser.

INHALT

Einführung.... 2

Bitte vor dem ersten Gebrauch durchlesen.... 2

Vorsichtsmaßnahmen bei der Bedienung.... 3

1. Vorbereitende Schritte.... 8

Packungsinhalt auf Vollständigkeit prüfen 8

Bezeichnung der Teile 9

Verwendung des Zubehörs.... 11

Anbringen der Handgelenkschlaufe.... 11

Verwendung der Handgelenkschlaufe 11

Anbringen und Entfernen der LCD-Monitor-Blendschutzhaube.... 12

Anbringen und Abnehmen des Objektivschutzes...... 12

Verwendung des Blitzlichtdiffusors.... 13

Anbringen und Entfernen des Anschlussadapters und der Streuscheibe.... 13

1. Systemcheck vor Benutzung des Gehäuses...... 14

Vorsichts-Kontrollen vor dem Gebrauch.... 14

1. Einsetzen der Digitalkamera 15

Überprüfen der Digitalkamera.... 15

Öffnen des Gehäuses 16

Ausklappen des Blitzes.... 16

Setzen Sie die Digitalkamera ein 17

Überprüfen Sie die Kamera auf einwandfreie Installation... 17

Verschließen Sie das Gehäuse.... 18

Überprüfen Sie die eingesetzte Kamera auf einwandfreie Funktionsweise.... 18

Abschließende Überprüfung des Gehäuses 19

Visuelle Inspektion 19

Wasserdichtigkeitstest 19

1. Anschließen des Unterwasserblitzes 20

Anschluss des Unterwasser-Glasfaserkabels...... 20

1. Unterwasseraufnahmen 21

Die verfügbaren Unterwasser-Aufnahmeprogramme ..... 21

So wählen Sie ein Aufnahmeprogramm/Motivprogramm.... 22

1. Behandlung nach dem Gebrauch....23

Entfernen von Wassertropfen 23

Entnehmen Sie die Digitalkamera....23

Reinigen des Gehäuses mit klarem Wasser......24

Abtrocknen des Gehäuses....24

1. Wartung der Wasserdichtigkeit......25

Entfernen des O-Rings ....25

Reinigen des O-Rings....26

Einfetten des O-Rings....27

Anbringen des O-Rings....28

Austausch von Verschleißteilen....28

1. Anhang 29

Technische Daten....29

1. Vorbereitende Schritte

Packungsinhalt auf Vollständigkeit prüfen

Vergewissern Sie sich, dass alle zum Lieferumfang gehörigen Teile in der Packung enthalten sind.

Falls Sie fehlende oder beschädigte Teile feststellen, wenden Sie sich bitte umgehend an Ihren Fachhändler.

DE

• LCD-Monitor- Blendschutzhaube (am Gehäuse)

- Schnur f. LCD-Monitor- Blendschutzhaube

- Siliconfett

• Objektivschutz (PRLC-15)

- Handgelenkschlaufe

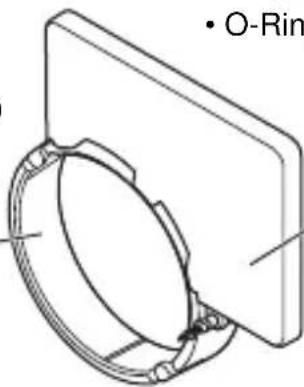

(Anschlussadapter)

• Biltzlicht-diffusor

• Abdeckung des Steckplatzes für Glasfaserkabel (2)

- Blitzfensterabdeckung (PFC-054)

• Bedienungsanleitung (diese Anleitung)

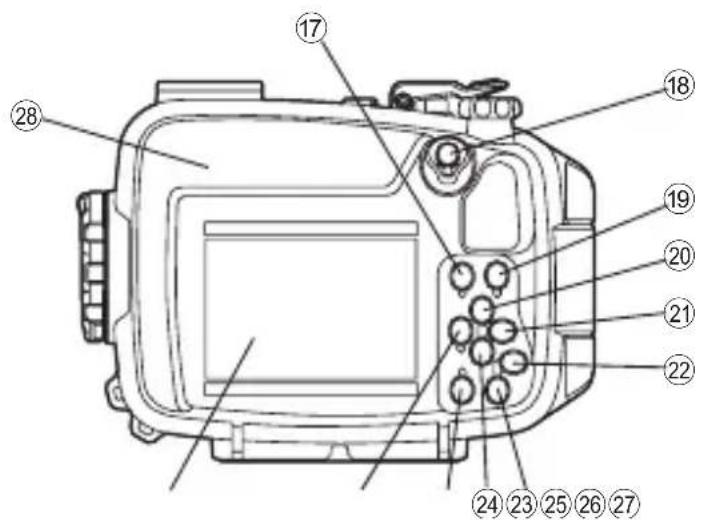

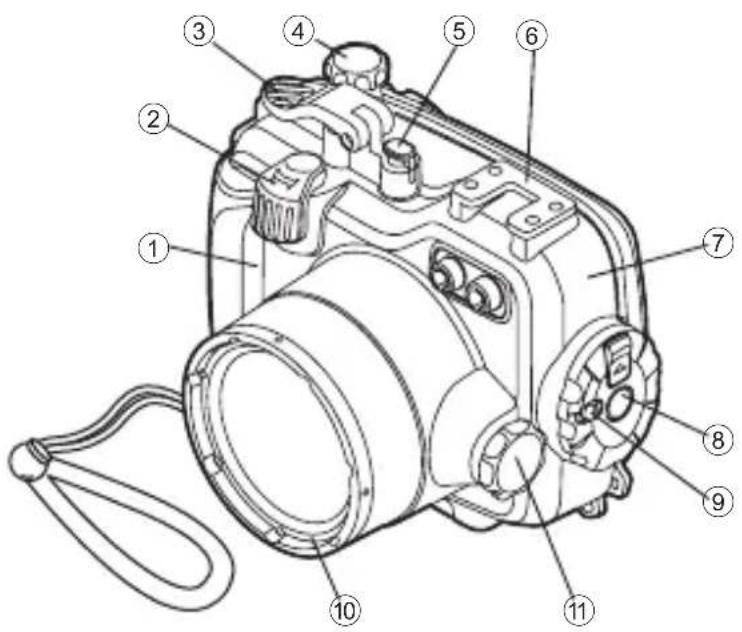

Bezeichnung der Teile

①Handgriff
*②Zoomhebel
* ③Auslöserhebel
*④Programmwählscheibe
*⑤ON/OFF-Taste
⑥Zubehörschuh

⑦Vorderer Gehäusedeckel
⑧Wählknopf zum Öffnen/Schließen
⑨Verriegelungsknopf
⑩Objektivring
*⑪Einstellwählscheibe

*⑫Hebel
⑬O-Ring
⑭Stativgewinde
⑮Gegenlichtblende
⑯Innerer LCD-Monitorrahmen

*⑳-Taste/Pfeiltaste ▼

* 25MENU-Taste

*②6[■■]-Taste/Pfeiltasten

Die Funktionen der mit dem Symbol * gekennzeichneten Teile stimmen mit denen der entsprechenden Bedienungselemente an der Digitalkamera überein. Dementsprechend führt die Digitalkamera bei Betätigen dieser Gehäuse-Bedienungselemente die entsprechenden Funktionen aus. Angaben zu diesen Funktionen entnehmen Sie bitte der zur Digitalkamera gehörigen Bedienungsanleitung.

Verwendung des Zubehörs

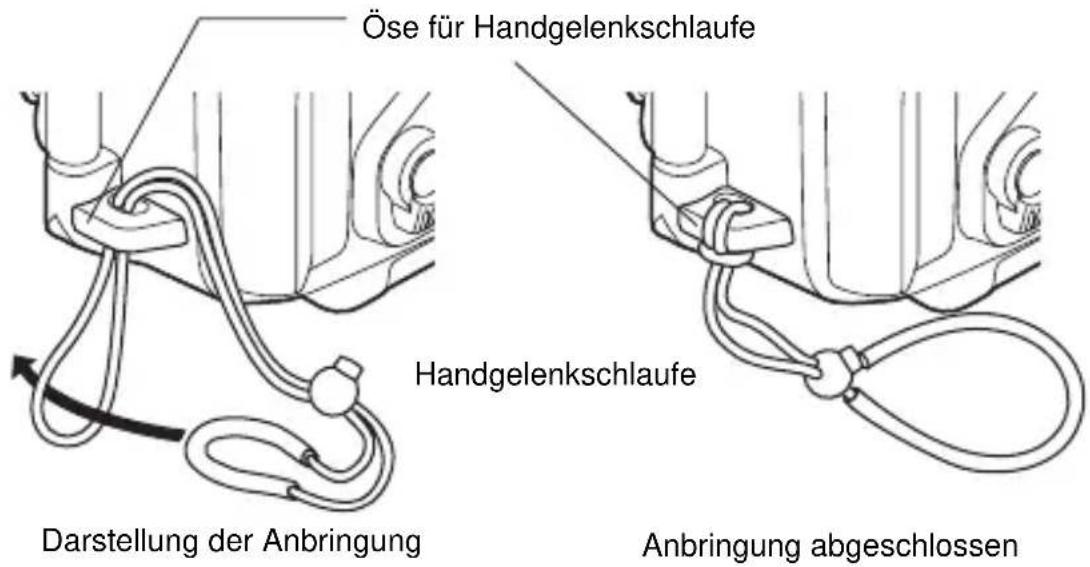

Anbringen der Handgelenkschlaufe

Anbringen der Handgelenkschlaufe am Gehäuse.

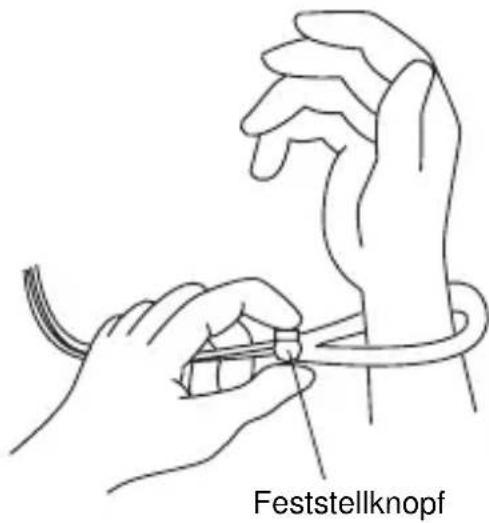

Verwendung der Handgelenkschlaufe

Ziehen Sie die Schlaufe über Ihr Handgelenk und stellen Sie die Länge mit dem Stopper ein.

Anbringen und Entfernen der LCD-Monitor-Blendschutzhaube

Anbringen

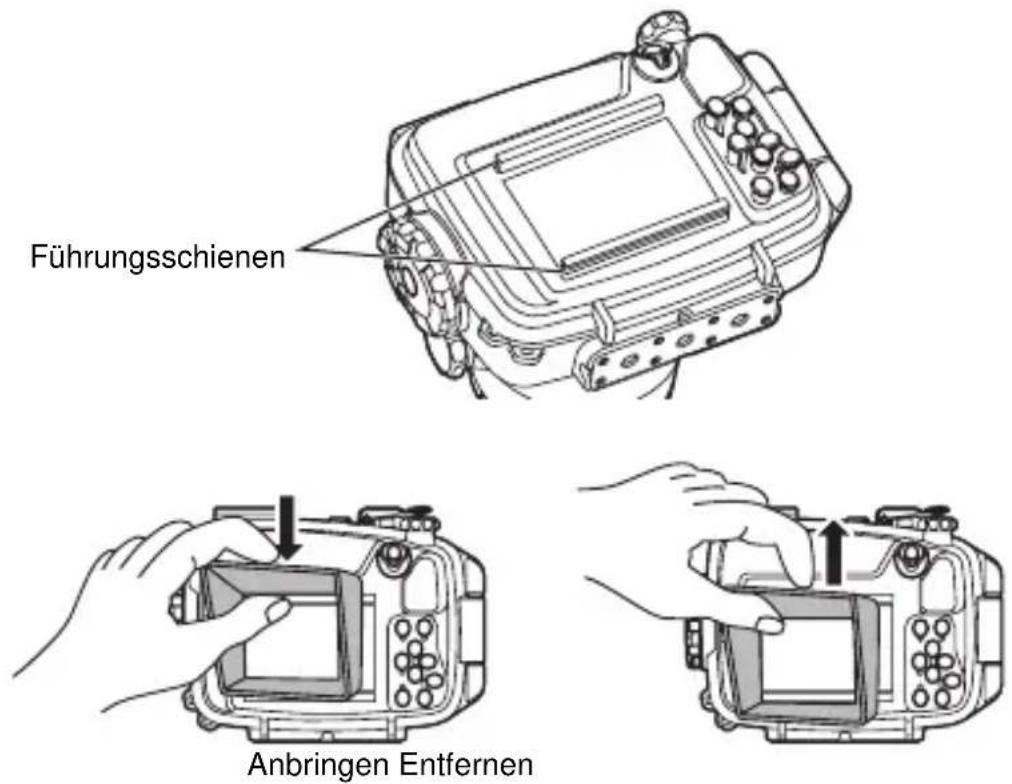

Fügen Sie den LCD-Vorsatz wie in der Abbildung gezeigt nacheinander in die Führungen oberhalb und unterhalb des LCD-Monitorfensters ein.

Entfernen

Entfernen Sie den LCD-Vorsatz nacheinander aus den Führungen oberhalb und unterhalb des LCD-Monitorfensters, indem Sie den LCD-Vorsatz verbreitern.

Anbringen und Abnehmen des Objektivschutzes

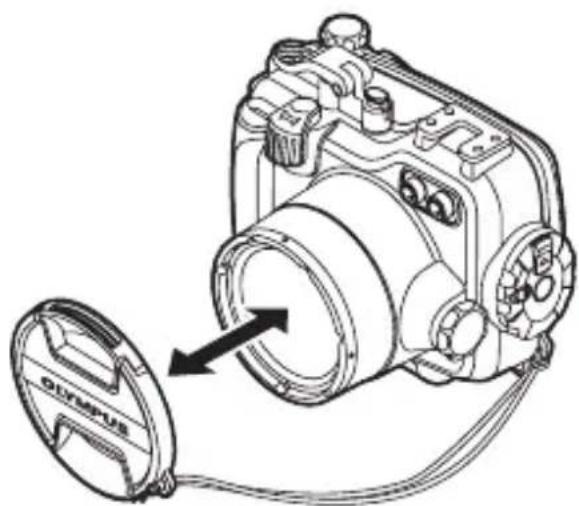

Bringen Sie den Objektivschutz wie in der Abbildung gezeigt an. Denken Sie daran, den Objektivschutz vor dem Fotografieren zu entfernen.

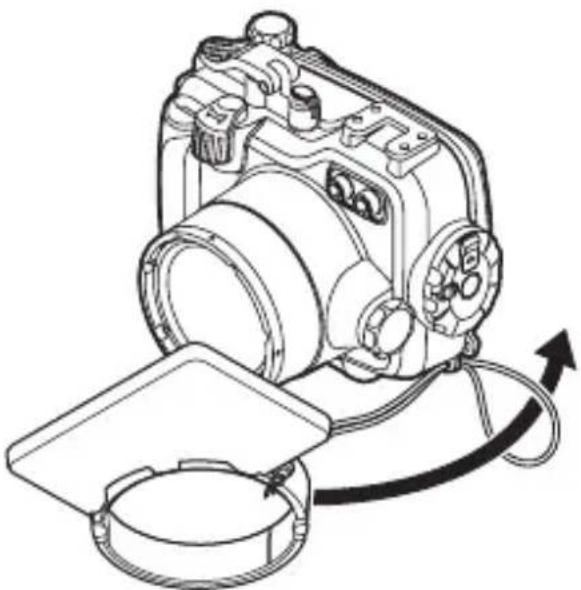

Verwendung des Blitzlichtdiffusors

①Bringen Sie die Handlschaufe an dem Gehäuse an.

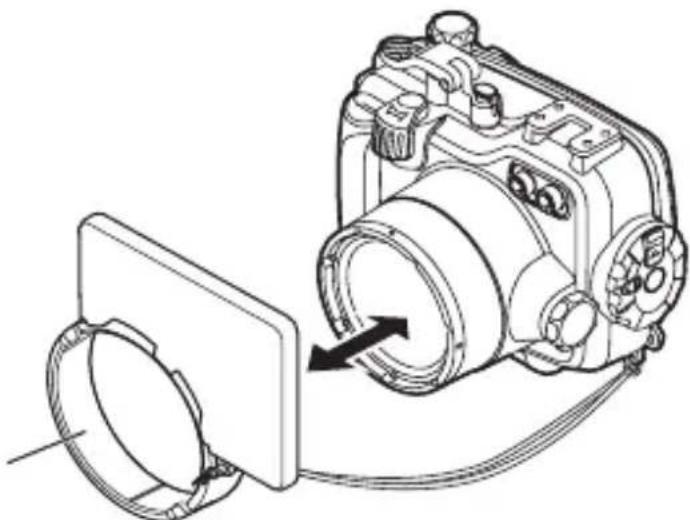

②Bringen Sie die Streuscheibe an dem Gehäuse an. Fügen Sie den konvexen Teil des Anschlussadapters an der Streuscheibe und den konkaven Teil des Anschlusses an dem Gehäuse zusammen.

Anschlussadapter

Anbringen und Entfernen des Anschlussadapters und der Streuscheibe

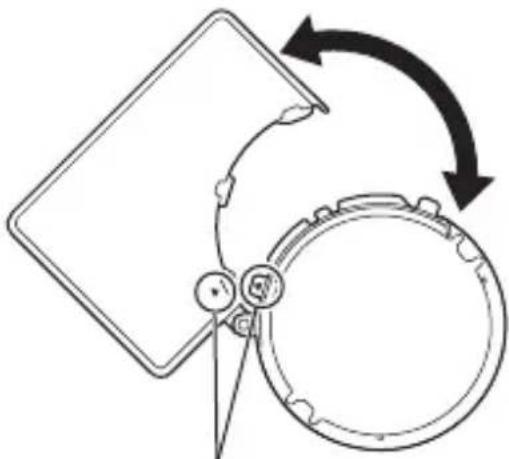

Passen Sie die Markierung ▲ an der Seite des Schlaufenlochs an und setzen Sie die Teile dann zusammen. Entfernen Sie beim Entfernen den Teil ▲ zuletzt.

2. Systemcheck vor Benutzung des Gehäuses

Vorsichts-Kontrollen vor dem Gebrauch

Dieses Gehäuse unterliegt einer strengen Qualitätskontrolle bei der Fertigung und der Montage der Teile einschließlich einer sorgfältigen Funktionsüberprüfung. Zudem wird jedes Gehäuse in einem speziellen Wasserdruckbelastungstest auf seine Wasserdichtigkeit überprüft, um die Einhaltung der Leistungsdaten zu gewährleisten.

In Abhängigkeit von den Bedingungen bei Lagerung und Transport, dem Wartungszustand etc. kann die Wasserdichtigkeit des Gehäuses beeinträchtigt werden.

Führen Sie vor dem Gebrauch stets folgende Vorsichts-Kontrollen durch.

Erster Dichtigkeitstest

① Bevor Sie die Digitalkamera im Gehäuse unterbringen, tauchen Sie dieses im Wasser unter, um es auf Undichtigkeit zu überprüfen. Wir empfehlen den Test in der beabsichtigten Wassertiefe vorzunehmen. Falls dies nicht möglich ist, prüfen Sie das Gehäuse nach der „Wasserdichtigkeitstest“ (S. 19).

②Die häufigsten Ursachen für eindringendes Wasser sind wie folgt:

• Wenn kein O-Ring installiert ist.
• Der O-Ring ist teilweise/vollständig außerhalb der vorgesehenen Nut angebracht.
• Der O-Ring weist Schäden, Risse, Abnutzungsmerkmale, Verformungen etc. auf
• Am O-Ring, der O-Ring-Nut oder der O-Ring-Auflagefläche haften Sandpartikel, Fasern oder sonstige Fremdkörper
• Die O-Ring-Nut und/oder die O-Ring-Auflagefläche am vorderen Gehäusedeckel sind beschädigt
• Einklemmen der Handschlaufe, des Silicabeutels, etc., wenn das Gehäuse geschlossen wird
  Führen Sie den Test durch, nachdem die oben genannten Gründe ausgeschlossen wurden.

⚠ VORSICHT:

Wird bei normaler Verwendung eine Undichtigkeit entdeckt, verwenden Sie das Gehäuse nicht und wenden Sie sich an Olympus.

3. Einsetzen der Digitalkamera

Überprüfen der Digitalkamera

Führen Sie vor dem Einsetzen der Digitalkamera in das Gehäuse bitte folgende Checks durch.

1. Batterieleistung

Bei Unterwasseraufnahmen wir häufig der Blitz eingesetzt.

Stellen Sie vor dem Tauchen sicher, dass der Akku ausreichend geladen ist.

2. Überprüfen der noch verfügbaren Restaufnahmen

Vergewissern Sie sich, dass die Speicherkarte über ausreichend Kapazität verfügt.

3. Entfernen Sie die Handschlaufe, den Objektivdeckel und die Abdeckung des Zubehörschuhs von der Digitalkamera.

Falls die Handgelenkschlaufe oder Objektiv-Schutzabdeckung nicht von der Digitalkamera entfernt wird, kann sich die Handgelenkschlaufe während des Einsetzens zwischen den Gehäusedeckeln verfangen und die Wasserdichtigkeit beeinträchtigen.

Öffnen des Gehäuses

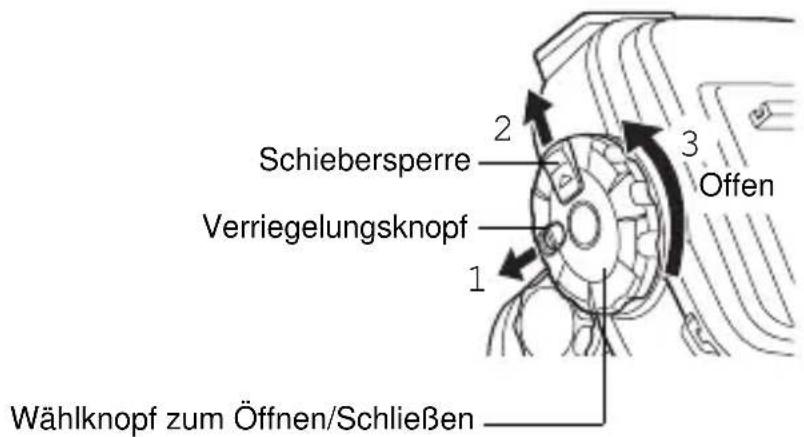

①Schieben Sie den Verriegelungsknopf in Pfeilrichtung (1 in der nachfolgenden Abbildung).
②Halten und schieben Sie die Schiebersperre in Pfeilrichtung (2 der unteren Abbildung) und drehen Sie den Wahlknopf zum Öffnen/Schließen gegen den Uhrzeigersinn (3 der unteren Abbildung).
③Drehen Sie den Wahlknopf zum Öffnen/Schließen bis zum Anschlag.
④Öffnen Sie die hintere Abdeckung des Gehäuses behutsam.

DE

⚠ VORSICHT:

Üben Sie beim Drehen des Wählknopfs zum Öffnen/Schließen nicht zu viel Kraft auf. Sie könnten den Knopf beschädigen.

Ausklappen des Blitzes

Wenn sich die Kamera im Gehäuse befindet, bringen Sie den Blitzlichtdiffusor an, falls Sie nur den eingebauten Blitz der Kamera verwenden. Achten Sie darauf, den Blitz auszuklappen, wenn Sie den Unterwasserblitz verwenden.

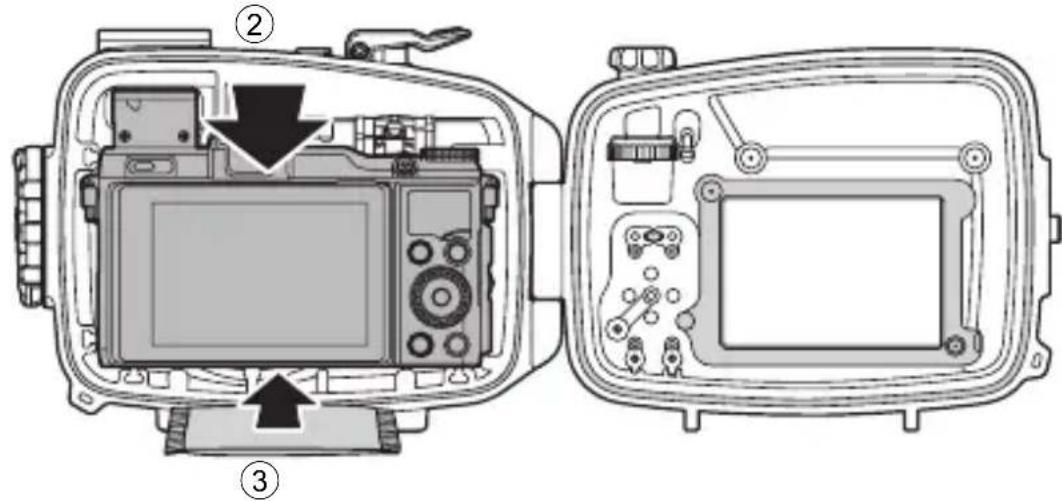

Setzen Sie die Digitalkamera ein

①Vergewissern Sie sich, dass die Digitalkamera ausgeschaltet (OFF) ist.
②Legen Sie die Digitalkamera behutsam in das Gehäuse ein.
③ Stecken Sie eine Tüte mit Silicagel (1 g) zwischen den Boden der Digitalkamera und das Gehäuse.

Die Silicagel-Tüte dient zur Vermeidung von Beschlagen.

• Die Silicagel-Tüte wird aktiviert, wenn das Gehäuse dicht ist und eine Wasserundichtigkeit auftritt.
- Ein bereits benutzter Silicagel-Beutel hat eingeschränkte Absorptionswirkung. Bei jedem Öffnen und Schließen des Gehäuses sollte daher ein neuer Silicagel-Beutel eingelegt werden.

Überprüfen Sie die Kamera auf einwandfreie Installation

Vor dem wasserdichten Verschließen des Gehäuses müssen Sie die folgenden Punkte überprüfen:

• Ist die Digitalkamera einwandfrei eingesetzt?
• Ist der Silicagel-Beutel einwandfrei und vollständig an der vorgesehenen Position eingesetzt?
• Ist der O-Ring einwandfrei an der Gehäuseöffnung angebracht?
• Sind am O-Ring und/oder der O-Ring-Kontaktfläche am vorderen Gehäusedeckel Fremdkörper und/oder Schmutzpartikel feststellbar?
• Wurde die Überprüfung der Wasserdichtigkeit durchgeführt? Einzelheiten der Wartung finden Sie unter „7. Wartung der Wasserdichtigkeit“ (S. 25) des Handbuchs.

Verschließen Sie das Gehäuse

①Schließen Sie vorsichtig das Gehäuse, während Sie die Halteprojektion der hinteren Abdeckung und der Ringnut ausrichten.

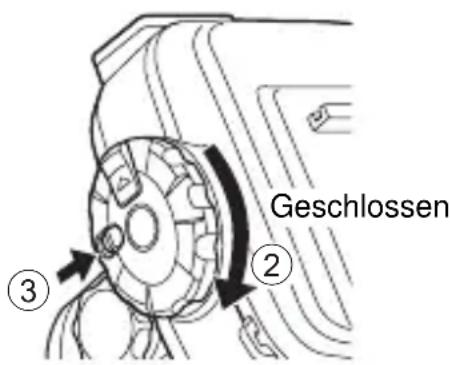

②Drehen Sie die Wählischeibe zum Öffnen/Schließen bis zur Sperre. • Das Gehäuse ist versiegelt.
③Schieben Sie den Verriegelungsknopf auf die Seite LOCK.

⚠ VORSICHT:

• Wenn der Wählknopf zum Öffnen/Schließen nicht vollkommen gedreht wurde, ist das Gehäuse nicht verschlossen. Es besteht die Gefahr, dass Wasser eindringt.
• Schließen Sie den hinteren Gehäusedeckel so, dass die Schnur für die Objektivkappe oder LCD-Monitorrahmen dabei nicht eingeklemmt wird. Wird die Schnur eingeklemmt, kann Wasser eindringen.

Überprüfen Sie die eingesetzte Kamera auf einwandfreie Funktionsweise

Vergewissern Sie sich, dass alle Funktionen der eingesetzten Kamera einwandfrei arbeiten.

① Drücken Sie die ON/OFF-Taste am Gehäuse und vergewissern Sie sich, dass die Kamera hierdurch ein- und ausgeschaltet (ON/OFF) werden kann.
②Drücken Sie den Auslöserhebel des Gehäuses und vergewissern Sie sich, dass hierdurch der Kameraauslöser betätigt wird.

- Betätigen Sie die weiteren Bedienelemente des Gehäuses und vergewissern Sie sich, dass die zugehörigen Kamerafunktionen einwandfrei ausgeführt werden.

Abschließende Überprüfung des Gehäuses

Visuelle Inspektion

Nach dem Schließen des Gehäuses die Dichtungsbereiche am vorderen und hinteren Gehäusedeckel visuell überprüfen, um sicherzustellen, dass der O-Ring nicht verdreht ist und einwandfrei in der Nut sitzt und dass keine Fremdkörper eingeschlossen wurden. Vergewissern Sie sich auch, dass am Gehäuse keinerlei Bruchstellen oder Risse vorzufinden sind!

VORSICHT:

Haare, Fasern und sonstige Objekte kommen nicht häufig vor, können aber das Eindringen von Wasser verursachen. Achten Sie besonders auf Bruchstellen und Risse an dem Gehäuse.

Wasserdichtigkeitstest

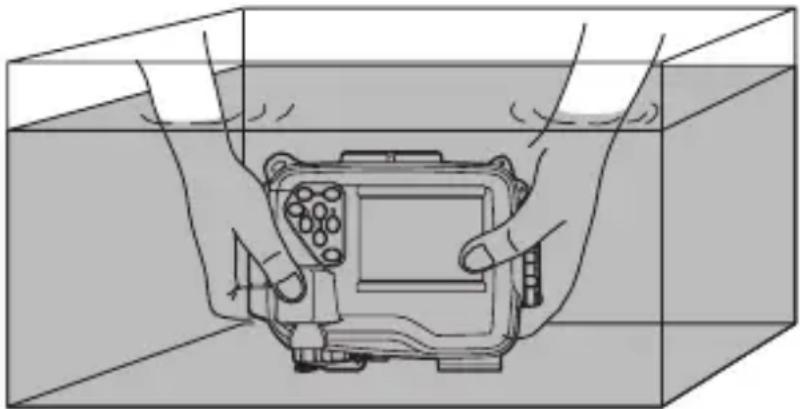

Der letzte Test nach dem Einsetzen der Kamera wird nachstehend erläutert. Diesen Test immer durchführen. Er lässt sich leicht in einem mit Wasser gefüllten Behälter, wie einer Badewanne etc., durchführen. Das dauert rund 5 Minuten.

• Tauchen Sie das Gehäuse zuerst nur für 3 Sekunden ein und vergewissern Sie sich, dass keine Wassertropfen etc. in das Gehäuse eingedrungen sind.
• Tauchen Sie das Gehäuse dann für 30 Sekunden ein und vergewissern Sie sich, dass keine Wassertropfen etc. in das Gehäuse eingedrungen sind.

• Tauchen Sie dann das Gehäuse für 3 Minuten ein, bedienen Sie alle Tasten und Hebel und überprüfen Sie folgendes:

• vergewissern Sie sich, dass sich kein Wasser im Gehäuse angesammelt hat.

• vergewissern Sie sich, dass das Gehäuse nicht beschlagen ist.
• vergewissern Sie sich, dass kein Wasser ins Gehäuse eingedrungen ist.

- Falls das Innere des Gehäuse trübe wird oder sich Wassertropfen darin befinden, warten Sie den O-Ring und führen Sie den Wasserdichtigkeitstest erneut durch.

4. Anschließen des Unterwasserblitzes

Anschluss des Unterwasser-Glasfaserkabels

Führen Sie zum Anschluss des gesondert erhältlichen Unterwasserblitzes UFL-2 (optional) an das Gehäuse mit einem Unterwasser-Glasfaserkabel (optional: PTCB-E02) die nachfolgend beschriebenen Schritte aus.

Wie Sie das Unterwasser-Glasfaserkabel anschließen

① Entfernen Sie den Blitzlichtdiffusor.
② Stecken Sie den Stecker des Unterwasser-Glasfaserkabels in den Steckplatz für das Glasfaserkabel. Setzen Sie ihn fest bis zum Anschlag neben der Abdeckung des Blitzfensters ein.
③Setzen Sie die Abdeckung auf den Steckplatz für Glasfaserkabel, wenn er nicht verwendet wird.

Einstellen der Digitalkamera

Stellen Sie den RC-Modus der Kamera auf ON, um den in die Kamera eingebauten Blitz zu aktivieren.

Im Falle von UFL-2, schalten Sie den RC-Modus auf OFF. Weitere Informationen finden Sie in der Bedienungsanleitung des UFL-2.

Schließen Sie, im Falle von UFL-1, das Glasfaserkabel auf die gleiche Weise an.

Schalten Sie den RC-Modus der Kamera auf OFF.

5. Unterwasseraufnahmen

Die verfügbaren Unterwasser-Aufnahmeprogramme

Unterwasser-Weitwinkel

Optimal für den Weitwinkelbereich bei Unterwasseraufnahmen, z. B. für Fischschwarm etc., geeignet. Mit besonders lebendiger Wiedergabe der Blautöne.

Unterwasser-Nahaufnahme

Optimal für Nahaufnahmen von kleinen Motiven, wie Muscheln, Fischen etc. Mit besonders natürlicher Wiedergabe der Unterwasser-Farben. Bei Verwendung der Blitzlichtfunktion können die Rottöne verstärkt werden.

Bei Nahaufnahmen mit einer Weitwinkelbrennweite kann die Blitzausleuchtung ggf. ungleichmäßig und/oder unzureichend sein. Bei Unterwasseraufnahmen kann die Blitzreichweite je nach Aufnahmebedingungen (Wasserverschmutzung, Schwebstoffe etc.) stark schwanken. Überprüfen Sie Ihre Bilder unmittelbar nach der Aufnahme auf dem LCDMonitor.

So wählen Sie ein Aufnahmeprogramm/Motivprogramm

①Setzen Sie den Aufnahmemodus der Kamera auf „SCN“.

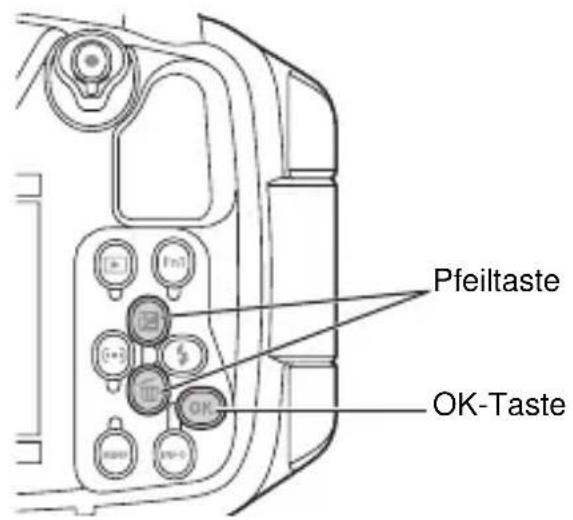

②Drücken Sie die Pfeiltaste oben/ unten zur Wahl des Aufnahmemodus und drücken Sie dann die OK-Taste.

* In der Live-Ansicht können Aufnahmemodi durch Drehen der Einstellwählscheibe gewählt werden. Drehen Sie die Einstellwählscheibe, während sich der Hebel in der unteren Position befindet.

Auswahl des Unterwasser-Filmmodus

Der Unterwasser-Filmmodus steht zur Verfügung, wenn WB auf „Unterwasser-WB“ eingestellt ist.

Einzelheiten dazu finden Sie in der Bedienungsanleitung der Digitalkamera.

6. Behandlung nach dem Gebrauch

Entfernen von Wassertropfen

Nachdem Sie Ihre Aufnahmen gemacht haben und an Land oder an Bord zurückkehren, waschen Sie das Gehäuse sanft in sauberem Wasser und entfernen Sie alle Wassertropfen auf ihm. Das Scharnier zwischen den Gehäusedeckeln, den Auslösehebel, die Handgriffe, den Öffnungs-/Schließhebel und die Schließklammer mit Druckluft oder einem weichen, fusselfreien Tuch sorgfältig abtrocknen.

VORSICHT:

Verbleibende Wasserreste zwischen den Gehäusedeckeln können beim Öffnen des Gehäuses in das Innere eindringen. Diesen Bereich besonders sorgfältig trockenreiben.

Entnehmen Sie die Digitalkamera

Öffnen Sie das Gehäuse vorsichtig und nehmen Sie die Digitalkamera heraus; entfernen Sie dann die Digitalkamera.

VORSICHT:

• Beim Öffnen des Gehäuses unbedingt vermeiden, dass Wasser von außen (aus dem Haar oder vom Taucheranzug tropfendes Wasser etc.) in das Innere und/oder auf die Kamera gelangt!
• Vor dem Öffnen des Gehäuses unbedingt sicherstellen, dass Ihre Hände oder Handschuhe vollkommen sauber (frei von Sand, Fasern etc.) und trocken sind.
• Das Gehäuse niemals an Orten öffnen, die Spritzwasser, Gischt, Flugsand etc. ausgesetzt sind.
• Die Digitalkamera und/oder die Batterien/Akkus niemals mit (insbesondere von Salzwasser) feuchten Händen berühren.

Reinigen des Gehäuses mit klarem Wasser

Nach dem Gebrauch und der Entnahme der Digitalkamera sollte das Gehäuse wieder geschlossen und möglichst schnell mit klarem Leitungswasser abgespült werden. Nach der Verwendung in Meerwasser ist es notwendig, das Gehäuse für bestimmte Zeit (30 Minuten bis 1 Stunde) in sauberes Süßwasser einzutauchen, um jede Salzspur zu entfernen.

⚠ VORSICHT:

• Bei teilweiser Einwirkung hohen Wasserdrucks kann das Gehäuse lecken. Vor der Gehäusereinigung mit Wasser sollte die Digitalkamera entnommen werden.
• Bei in klares Leitungswasser getauchtem Gehäuse den Auslöser und andere Bedienungselemente betätigen, um Salzreste zu entfernen. Das Gehäuse zum Reinigen nicht zerlegen!
• Wird das Gehäuse abgetrocknet, ohne dass alle Salzreste sorgfältig entfernt wurden, können Funktionsbeeinträchtigungen auftreten. Salzreste stets sorgfältig entfernen!

Abtrocknen des Gehäuses

Nach dem Waschen mit klarem Wasser, Wassertropfen mit einem sauberen Tuch abwischen. Sie müssen ein flusenfreies Tuch ohne Salzreste verwenden. Trocknen Sie das Gehäuse vollständig an einem luftigen, schattigen Ort.

⚠ VORSICHT:

• Zum Trocknen niemals einen elektrischen Fön oder sonstige Heißluft verwenden und das Gehäuse niemals direkter Sonneneinstrahlung aussetzen. Andernfalls kann es zu Materialbeeinträchtigungen von Gehäuse und O-Ring kommen, so dass die Wasserdichtigkeit nicht mehr gewährleistet werden kann.
• Beim Abwischen darauf achten, das Gehäuse nicht zu zerkratzen.

7. Wartung der Wasserdichtigkeit

Wann immer der hintere Gehäusedeckel geöffnet wird, muss der O-Ring unbedingt wie nachfolgend beschrieben einer sorgfältigen Überprüfung unterzogen werden.

Führen Sie die Überprüfung an einem sand- und staubfreien Ort durch, nachdem Sie Ihre Hände gewaschen und abgetrocknet haben.

Entfernen des O-Rings

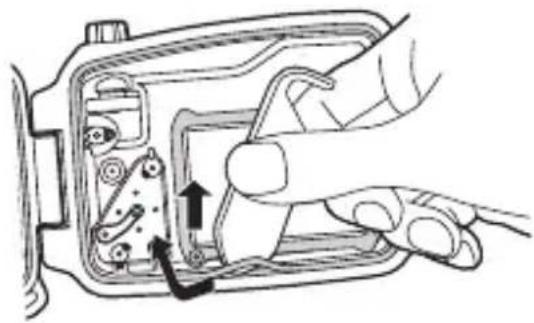

①Führen Sie den O-Ring-Entferner zwischen dem O-Ring und einer Seite der O-Ring-Nut ein.
②Schieben Sie die Spitze des eingeführten O-Ring-Entferners unter den O-Ring.
(Achten Sie darauf, dass die O-Ring-Nut nicht mit der Spitze des O-Ring-Entferners verkratzt wird.)
③Fassen Sie den aus der Ringnut angehobenen O-Ring mit den Fingerspitzen und nehmen Sie ihn vorsichtig vollständig heraus.

Reinigen des O-Rings

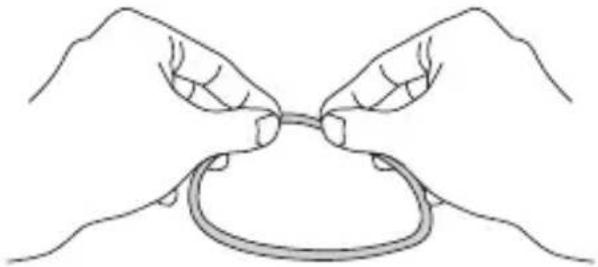

Die Reinigung des O-Rings sollte in zwei Schritten erfolgen: Nehmen Sie zunächst eine visuelle Überprüfung des O-Rings vor, während der Sie anhaftende Fremdkörper entfernen und den Ring auf sichtbare Schäden untersuchen. In einem zweiten Schritt tasten Sie den gesamten Ring vorsichtig mit den Fingerspitzen auf noch anhaftende Fremdkörper, Risse, Verhärtungen oder sonstige Schäden ab.

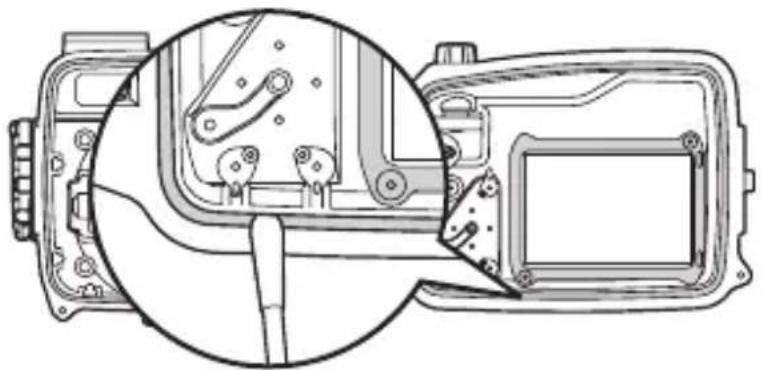

Entfernen Sie alle in der O-Ring-Nut befindlichen Schmutzpartikel und/oder Fremdkörper mit einem sauberen, flusenfreien Tuch. Gegebenenfalls an der O-Ring-Kontaktfläche des vorderen Unterwassergehäusedeckels befindliche Sand- oder Schmutzpartikel müssen gleichfalls sorgfältig entfernt werden.

• Die Überprüfung auf Wasserdichtigkeit muss vorgenommen werden, noch bevor Sie dieses Produkt das erste Mal nach dem Kauf unter Wasser verwenden.
- Falls ein scharfer Gegenstand zur Entfernung des O-Rings oder zur Reinigung der Innenseite der Ringnut verwendet wird, können das Gehäuse und der O-Ring beschädigt werden und die Wasserdichtigkeit beeinträchtigt werden.
- Achten Sie darauf, den O-Ring nicht zu dehnen.
- Zum Reinigen des O-Rings niemals Alkohol, Benzin oder ähnliche Lösungsmittel bzw. chemische Reinigungsmittel verwenden. Andernfalls kann der O-Ring beschädigt werden oder schneller verschleiben.

Einfetten des O-Rings

1	Entnehmen Sie die geeignete Menge Siliconfett.		Vergewissern Sie sich, dass Ihre Finger und der O-Ring einwandfrei sauber sind. Drücken Sie ca. 5 mm Siliconfett aus der Tube vorsichtig auf Ihre Fingerkuppe. (5 mm Siliconfett wird empfohlen.)
2	Tragen Sie das Siliconfett auf den O-Ring auf.		Halten Sie den O-Ring zwischen Daumen und zwei Fingern und reiben Sie hierbei das Fett entlang des O-Rings vorsichtig ein. Achten Sie darauf, dass der O-Ring hierbei nicht übermäßig gedehnt oder verdreht wird.
3	Überprüfen Sie den O-Ring auf einwandfreien Zustand.		Vergewissern Sie sich durch Abtasten und eine visuelle Überprüfung, dass der eingefetteten O-Ring nicht beschädigt ist. Falls irgendeine Beeinträchtigung festgestellt wird, muss der O-Ring sofort gegen einen neuen ausgetauscht werden.
4	Tragen Sie das Siliconfett auf die O-Ring- Kontaktfläche auf.		Verwenden Sie die auf Ihren Fingerkuppen verbliebenen Fettreste, um die Kontaktfläche am vorderen Gehäusedeckel zu säubern und einzufetten.

VORSICHT:

• Führen Sie stets die Prüfung auf Wasserdichtigkeit aus, auch wenn das Gehäuse nach jedem Aufnahme-Ereignis geöffnet wurde. Die Nicht-Ausführung dieser Prüfung kann zum Verlust der Wasserdichtigkeit führen. Andernfalls besteht die Gefahr, dass das Gehäuse bei der nächsten Verwendung nicht mehr wasserdicht ist.
• Wird das Gehäuse für längere Zeit nicht verwendet, muss der O-Ring aus der Ringnut entnommen werden, um Verformungen zu vermeiden. Den O-Ring leicht mit Siliconfett einfetten und in einer sauberen Plastiktüte o. ä. aufbewahren.

Anbringen des O-Rings

Vergewissern Sie sich, dass keinerlei Fremdkörper am O-Ring anhaften und fetten Sie ihn leicht mit dem mitgelieferten Silikonfett ein. Legen Sie den O-Ring in die Ringnut ein und vergewissern Sie sich dabei, dass er einwandfrei sitzt.

• Beim Schließen des Produktes unbedingt darauf achten, dass sich am O-Ring und/oder den Kontaktflächen am Gehäuse (z. B.
  Frontabdeckung) keinerlei Fremdkörper, wie Haare, Fasern, Sandkörner etc., befinden. Bereits ein einzelnes Haar oder Sandkorn kann bewirken, dass die Wasserdichtigkeit nicht mehr gewährleistet ist. Bitte führen Sie diese Überprüfung besonders sorgfältig durch.

Beispiele für am O-Ring angelagerte Fremdkörper

Haar Fasern Sandkörner

Austausch von Verschleißteilen

• O-Ringe unterliegen Verschleißerscheinungen. Unabhängig von der Gebrauchshäufigkeit des Gehäuses sollte der O-Ring mindestens einmal im Jahr gegen einen neuen ausgetauscht werden.
• Der Verschleiß des O-Rings schwankt in Abhängigkeit von den Einsatz- und Lagerungsbedingungen. Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden.

Hinweis:

• Achten Sie beim Kauf neuer O-Ringe, von Silicagel und Siliconfett auf original Olympus Produkte.
• Versuchen Sie nicht, den O-Ring selbst zu ersetzen.
• Wir empfehlen, die Prüfung periodisch durchzuführen.

8. Anhang

Technische Daten

GeeignetesKameramodell	Olympus Digitalkamera XZ-2
Druckfestigkeit Bis	zu 45 m Wassertiefe
Konstruktion Gehäuse: PolycarbonatObjektivfenster: Mehrfach beschichtetes Glas
Durchmesserdes Objektivrings	∅67 mm
Abmessungen Breite	163 mm x Höhe 120 mm x Tiefe 123 mm
Gewicht 560 g (ohne Kamera und Zubehör)
Gewicht unterWasser	Ca –400 g (in Süßwasser)(Nur Unterwassergehäuse)

* Änderungen der Konstruktion und der technischen Daten jederzeit ohne Vorankündigung vorbehalten.

Mitgeliefertes Zubehör für das PT-054

O-Ring: POL-054

Silicagel: SILCA-5S

Siliconfett: PSOLG-2

LCD-Abdeckung: PFUD-08

Objektivkappe: PRLC-15

Biltzlichtdiffusor: PTDP-050

O-Ring-Abzieher: PTAC-05

Blitzfensterabdeckung: PFC-054

Die obigen Zubehörteile können käuflich erworben werden.

Optional erhältliches Zubehör

Siliconfett: PSOLG-3

Glasfaserkabel: PTCB-E02

Unterwasser-Blitz: UFL-1

UFL-2

Kurzer Arm: PTSA-02, PTSA-03

Unterwasser-Weitwinkelkonverter: PTWC-01

Unterwasser-Makrokonverter: PTMC-01

Wartungskitt: PMS-02

Handgelenkschlanfe: PST-EP01

Tariergewicht: PWT-1BA

PWT-1AD

OLYMPUS®

http://www.olympus.com/

OLYMPUS IMAGING CORP.

Technische Unterstützung (USA)

24h Automatische Online-Hilfe: http://www.olympusamerica.com/support Telefonischer Informationsdienst: Tel. [phone] (gebührenfrei)

Unser telefonischer Kundendienst ist zwischen 09.00 und 21.00 Uhr erreichbar. (Montags - Freitags) ET http://olympusamerica.com/contactus Olympus Software-Updates finden Sie unter: http://www.olympusamerica.com/digital

Geschäftsanschrift: Wendenstraße 14-18, 20097 Hamburg, Deutschland Tel.: [phone] / Fax: [phone]

Lieferanschrift: Modul H, Willi-Bleicher Str. 36, 52353 Düren, Deutschland Postanschrift: Postfach 10 49 08, 20034 Hamburg, Deutschland

Technische Unterstützung für Kunden in Europa:

Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder rufen Sie unsere GEBÜHRENFREIE HOTLINE AN*: 00800 - 67 10 83 00 für Österreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Italien, Luxemburg, Niederlande, Norwegen, Portugal, Spanien, Schweden, Schweiz und das Vereinigte Königreich.

* Bitte beachten Sie, dass einige (Mobil-)Telefondienstanbieter Ihnen den Zugang zu dieser Hotline nicht ermöglichen oder eine zusätzliche Vorwahnummer für +800-Nummern verlangen.

Für alle anderen europäischen Länder, die nicht auf dieser Seite erwähnt sind oder wenn Sie die oben genannten Nummer nicht erreichen können, wählen Sie bitte die folgenden Nummern:

GEBÜHRENPFlichtige HOTLINES: +49 180 5 - 67 10 83 oder +49 40 - 237 73 4899

Unser telefonischer Kundendienst ist jeweils Montags - Freitags zwischen 09.00 und 18.00 Uhr MEZ (mitteleuropäischer Zeit) erreichbar.
