BEDIENUNGSANLEITUNG CablePort turn Kindermann
CablePort turn, motorisch drehbares Anschlussfeld Art. Nr. 7446 000 100
Montage- und Bedienungsanleitung Installation and operating instructions

Übersicht - Overview


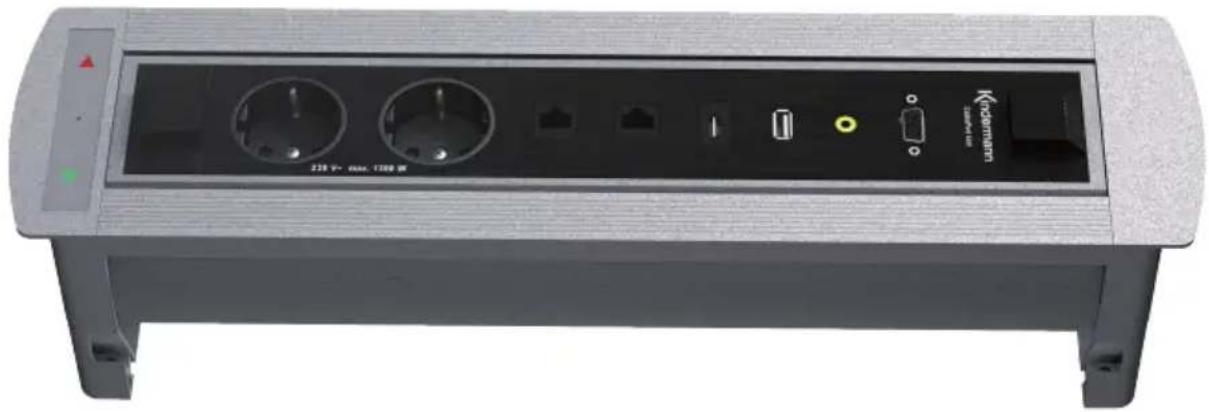

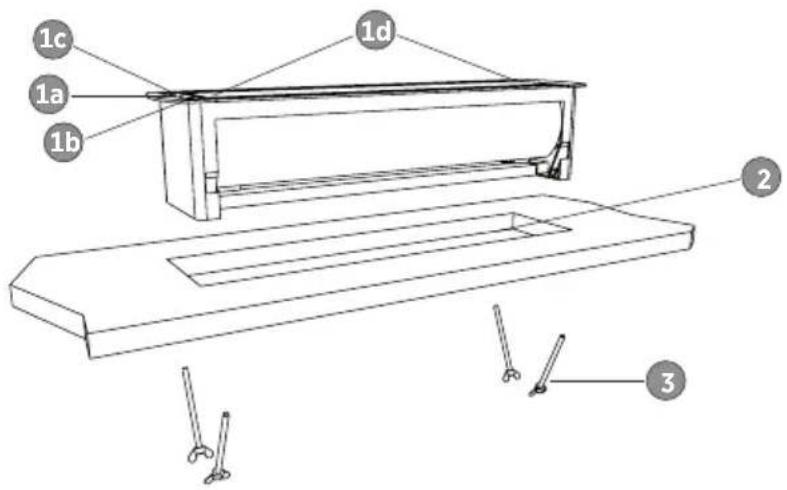

1c 1a 1b 1d 2 3Anschlussfeld mit: 2 x 230 V\~ Steckdosen (für externe Geräte bis insgesamt max. 1300 Watt Leistung), 2 x Cat-6, 1 x HDMI, 1 x USB-A, 1 x Audio-Klinke, 1 x VGA;
Netzanschluss 230 V, 2,5 m mit Schukostecker, alle Module mit Buchse und 2,5 m Kabel (auf Stecker); blaue LED Betriebsanzeige 1a, grüne 1b und rote Taste 1c für automatisches Öffnen/Schließen des Anschlussfeldes. Lichtschranke 1d zur Kabelüberwachung.
Die Anschlussfelder werden nur komplett bestückt geliefert.
Ausschnitt 2 in Tisch oder Wand (LxB):
Alle Ausschnittmaße möglichst mit den originalen Teilen prüfen.
Alle Ausschnitt-Kanten sind vor der Montage des Anschlussfeldes gegen das Eindringen von Feuchtigkeit zu schützen.
Plattenstärke/Plate thickness: ca. 16-50 mm
Einbautiefe inklusive Befestigung (Länge der Gewindestangen angepasst): ca. 120 mm Installation depth including screws (with adjusted length of treaded rods, if necessary):
4 x Befestigung Gewindestange, M5, 90 mm, mit Flügelmutter.
Einbau - Installation
Anschlussfeld durch Ausschnitt von oben/außen führen, Kabel nicht quetschen.
Bitte Sicherheitshinweise unten beachten!
Mitgeliefertes Befestigungsmaterial 3 montieren und 4 x Gewindestange mit Flügelmutter gegen die Platte handfest anziehen.
Bedienung - Operation
Beim Anstecken des Anschlusskabels leuchtet die blaue LED Betriebsanzeige.
Das CablePort turn wird durch Druck auf die grüne Taste ^1b automatisch geöffnet oder durch Druck auf die rote Taste ^1c wieder verschlossen. Im geschlossenen Zustand ist die Tischoberfläche ansprechend und funktionell verschlossen. Nur wenn nötig, sind die Anschlussdosen sichtbar.
Elektronik schafft Sicherheit
Solange noch Kabel angesteckt sind, kann das Anschlussfeld nicht geschlossen werden. Sobald beim Zufahren ein Widerstand spürbar wird, stoppt die Elektronik das Schließen und fährt das Feld wieder auf. Ein Verletzen von Fingern und Anschlusskabeln wird vermieden.
- Teile, die in den Raum des Möbels hineinragen, können zu Verletzungen führen. Elements that jut into the interior of the furniture can cause injuries.
- Kabel beim Einbau nicht beschädigen. Alle Kabel ohne Knick verlegen, Verlegeradius mindestens 5 x Kabeldurchmesser. Durch Fixierung der Kabel gewährleisten, dass ein Quetschen oder Erfassen der Kabel beim Drehen des Feldes ausgeschlossen ist.
- Das Gehäuse darf nicht geöffnet werden. The housing must not be opened.
- Nur in geschlossenen, trockenen Räumen einsetzen. Use in closed, dry areas only.
• Die Montage darf nur von qualifiziertem Fachpersonal durchgeführt werden. Installation may only be carried out by trained and qualified personnel.
