BEDIENUNGSANLEITUNG Multishare 31 Kindermann

Gerätebeschreibung - Specification

Der Kindermann Multishare 31 - HDBT Transmitter ist ein Multiformat Signalwandler mit HDMI, VGA und Display Port (DP) Eingängen und einem HDBT Ausgang. HDBT kann unkomprimierte Video-, Audio-Daten, sowie Steuerbefehle (IR, RS232) gleichzeitig über ein Cat-6 Kabel (AWG 23) bis 70 m weit übertragen. Ein unabhängiger Audio-Eingang kann in die Signale der Video-Eingänge eingebettet werden. Das Gerät kann über Tastendruck, eingebauten Web-Server, RS232 und verschiedene Kontakt-Eingänge gesteuert werden.

Lieferumfang - Contents

• 1 x Kindermann Multishare 31 - HDBT Transmitter
• 1 x 24V, 1A DC Netzteil
• 2 x Befestigungswinkel zur Montage
• 1 x Bedienungsanleitung
• 1 x Kindermann Multishare 31 - HDBT transmitter
• 1 x 24V 1A DC power adapter
- 2 x Wall mounting bracket
- 1 x Operating instruction

Sicherheitshinweise - Safety instructions

• Bitte die Anleitung sorgfältig durchlesen und aufbewahren
• Signalwandler dürfen nur mit Sicherheitskleinspannung betrieben werden
• Das System darf nur in trockenen, geschlossenen Räumen gelagert und eingesetzt werden
• Bitte beachten Sie die Sicherheitshinweise der anzuschließenden Geräte
• Please read the instructions carefully and store them
• The switch must be operated at safety low voltage
• The unit may only be stored and used in a dry place
• Please note the safety instructions of the connected equipment

Funktionen - Functions

• Übertragung der Video-, Audio-, IR- und RS232 Steuersignale über ein Cat-6/Cat-6a/Cat-7 Kabel bis 70 m
• Unterstützt VGA bis WUXGA-Auflösung (1920×1200 Bildpunkte)
• Unterstützt HDMI 4K x 2K und 3D
• Unterstützt DP 1.2 mit 4K@30Hz
• Unterstützt automatische oder manuelle Umschaltung
• Unterstützt HDCP 1.4 und EDID Management
• Einfache Firmware Aktualisierung möglich
• Der eingebaute Web-Server dient für Management, Überwachung und Konfiguration
• Überträgt IR- und RS232 Steuersignale (pass through – durchlaufend)
  • LAN-Zugang für Steuerung und Web-Server
• Steuerung über Tastendruck, eingebauten Web-Server, RS232, Kontakt-Eingänge
  • Unabhängiger Audio-Eingang
• Spannungsversorgung lokal oder über PoC durch geeigneten Receiver (z. B. 7488000066)
• Status-LEDs für alle Eingänge an Vorderseite
  • Transmission of Audio/Video/Control up to 70 m over one Cat-6/Cat-6a/Cat-7 cable
  • Supports VGA with WUXGA resolution
  • Supports HDMI 4K x 2K and 3D
  • Supports DP1.2 with 4K@30Hz
  • Supports Auto/Manual switching
  • Supports EDID management
  • Supports field FW upgrade
  • Supports web server for management, monitor and configuration
• HDCP 1.4 compliant
  • IR and RS-232 pass through
  • LAN for local control and web server access
• Control switching through button/RS232/contact closure or web server
  • Independent audio input
• Remotely or locally powered
  • Status LED for all connections on front

Transmitter Beschreibung - Panel description

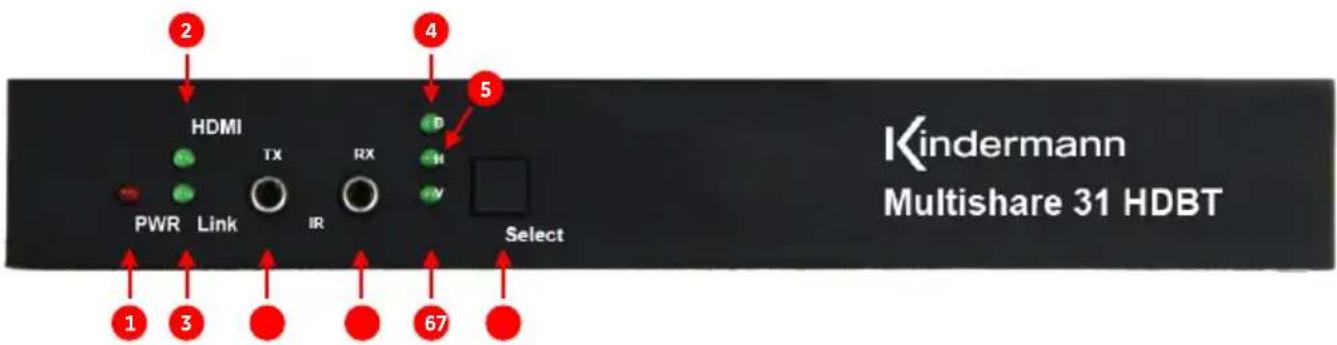

Vorderseite - Front panel

Kindermann Multishare 31 HDBT HDMI PWR Link TX RX RX Select 1 2 3 4 5 67

1 PWR: leuchtet ROT, wenn Spannung anliegt
2 HDMI: leuchtet GRÜN, wenn Signal mit HDCP; BLINKT, wenn Signal ohne HDCP
3 Link: BLINKT, wenn HDBT angeschlossen, ohne Video-Signal; leuchtet GRÜN, wenn Video-Signal anliegt
4 D: leuchtet GRÜN, wenn DP gewählt ist; BLINKT, wenn Signal anliegt; AUS: kein DP-Eingangssignal
5 H: leuchtet GRÜN, wenn HDMI gewählt ist; BLINKT, wenn Signal anliegt; AUS: kein HDMI-Eingangssignal
1 PWR: Solids red when power on
2 HDMI: Led solids green when with HDCP; flashing when without HDCP
3 Link: flashing when HDBT connected without video signal; solids green when video presented
4 D: LED solids green when DP selected; flashing when signal presented; off: no input signal
5 H: LED solids green when HDMI selected; flashing when signal presented; off: no input signal

6 V: leuchtet GRÜN, wenn VGA gewählt ist; BLINKT, wenn Signal anliegt; AUS: kein VGA-Eingangssignal
7 IR Tx: Anschluss für IR-Sender
8 IR Rx: Anschluss für IR-Empfänger
9 SELECT: Taster schaltet zwischen den Eingängen um

Wenn die SELECT-Taste 3-5 Sekunden gedrückt und gehalten wird, wird der voreingestellte RS232 Befehl ausgeführt. Wenn die SELECT-Taste mindestens 20 Sekunden gedrückt und gehalten wird, wird das Gerät auf die Werks-einstellung zurückgesetzt.

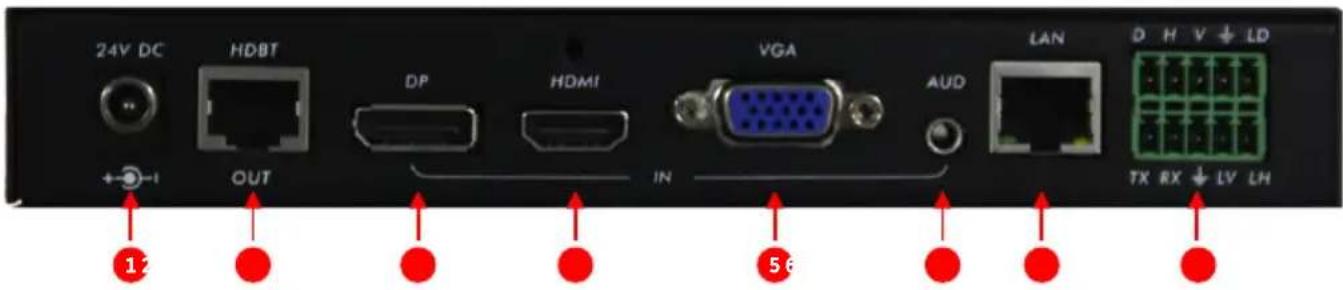

Rückseite - Rear panel

24V DC HDBT DP HDMI VGA AUD LAN D H V ↓ LD + -1 OUT IN 56 TX RX ↓ LV LH

1 24V DC: Stromversorgung 24V DC / 1A
2 HDBT Out: HDBT Ausgang
3 DP: Display Port Eingang
4 HDMI: HDMI EIngang
1 24V DC: Power port 24V DC / 1A
2 HDBT Out: HDBT output
3 DP: Display Port input
4 HDMI: HDMI input

5 VGA: VGA Eingang
6 AUD: unabhängiger Audio Eingang
7 LAN: Anschluss für LAN-Steuerung und Web-Server
8 Phoenix Port: RS232 Anschluss zur Steuerung und Kontakt- Eingänge mit LED-Anzeige
5 VGA: VGA input
6 AUD: Independent audio input
7 LAN: LAN for local control or web server access
8 Phoenix Port: RS232 and contact closure with LED indicator

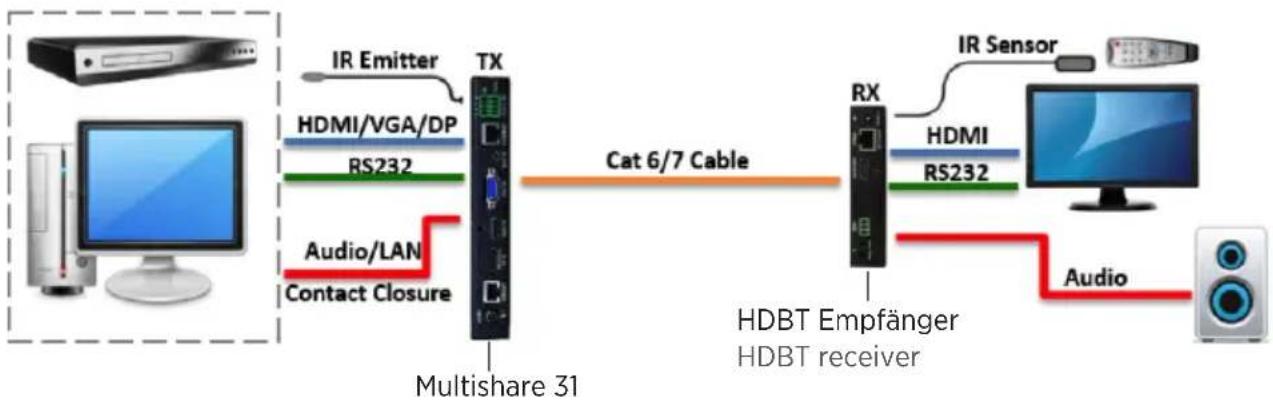

Anschlüsse und Inbetriebnahme - Connection and installation

Allgemeine technische Daten - Specifications

Video / Video
HDMI Standard HDMI Compliance	HDMI 1.4, 3D, 4K	DP Standard DP Compliance	DP 1.2
VGA Standard VGA Compliance	VESA	HDCP Standard HDCP Compliance	HDCP 1.4
Reichweite Distance	Bis 70 m Up to 70m	Max. Auflösung Max. resolution	Bis 4K x 2K@30Hz Up to 4K x 2K@30Hz
Steuerung / Control
Steuerung Control	RS232, IP, IR, Kontakt-Eingänge RS232, IP, IR, contact closure
Abmessungen, Gewicht / Mechanical
Abmessungen (BxTxH) Dimensions (LxWxH)	190 x 103 x 29 mm	Gewicht Weight	880 g
Spannung / Power
Netzteil Power Supply	24V, 1A DC	Leistungsverbrauch Power Consumption	12W
Umgebung / Environmental
Betriebstemperatur Operation temperature	-10-55°C 14-131°F	Rel. Luftfeuchtigkeit Relative Humidity	5-95% RH (keine Kondensation) 5-95% RH (no condensation)

Web Steuerung - Web Server

Mit einem Web-Browser eines Computers (z. B. Internet Explorer) können Sie den Kindermann Multishare 31 von einem entfernten Standort über ein Netzwerk einstellen oder steuern.

Die IP-Adresse des integrierten Web-Servers im Auslieferungszustand ist: 192.168.2.175.

Um auf den internen Web-Servers des Gerätes zugreifen zu können, verbinden Sie die LAN-Schnittstelle Ihres PCs direkt mit einem ungekreuzten LAN-Kabel mit dem LAN-Anschluss vom Multishare 31. Gehen Sie in der PC-Systemsteuerung zu den Netzwerkeinstellungen des PCs und legen Sie die IP-Adresse statisch fest („Folgende IP-Adresse verwenden“), wie im Bild unten gezeigt. Öffnen Sie nun einen Web-Browser am PC und geben Sie die IP-Adresse 192.168.2.175 ein, um mit dem Web-Browser vom Multishare 31 kommunizieren zu können.

Wenn Sie den Multishare 31 an das lokale Netzwerk anschließen, müssen Sie die interne IP-Adresse vom Multishare 31 neu vergeben, damit diese zu den LAN Einstellungen des lokalen Netzwerkes passt.

Falls zum Beispiel die LAN IP-Adresse im Bereich 192.168.88.xxx liegt, ändern Sie die interne IP-Adresse vom Multishare 31 auf 192.168.88.1xx. Sie können nun über jedem PC im Netzwerk auf den Multishare 31 zugreifen.

The factory default IP: 192.168.2.175

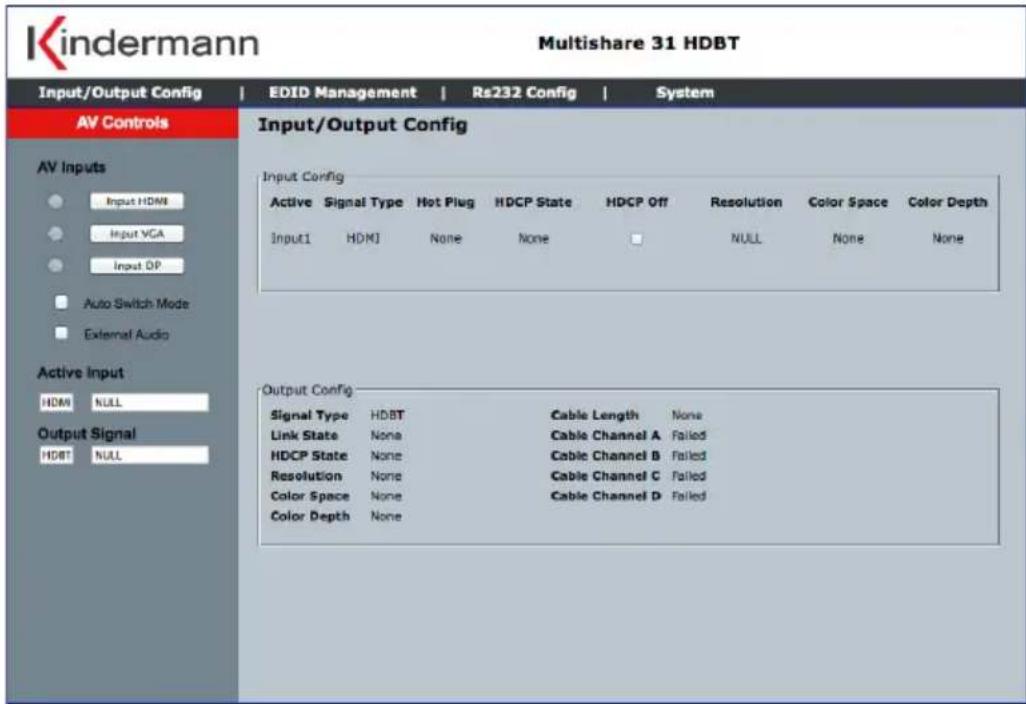

Eingang/Ausgang konfigurieren - Input/Output configuration

Klicken Sie im Hauptbildschirm auf "Input/Output Config". Auf dieser Seite können Sie den Eingang umschalten, und bekommen die entsprechende Eingangssignal-Information und den Status des HDBT Ausganges angezeigt.

AV Inputs - Eingangswahlschalter

Auto Switch Mode – Schaltmodus: automatische oder manuelle Eingangswahl

External Audio - wählen Sie, ob das Audio-Signal am 3,5 mm Klinken-Eingang im digitalen Video-Eingangssignal eingebettet wird

Input Config - Information über Eingangssignal

Output Config - HDBT Status am Ausgang

Active Input - Eingangssignals und aktuelle Auflösung

Output Signal - Format des Ausgangssignals und aktuelle Auflösung

HDCP Off - wenn aktiv, ist Multishare 31 Eingang nicht HDCP konform

Auf dieser Seite können Sie das EDID-Management einstellen.

Follow Output - EDID wird vom angeschlossenen Display ausgelesen

CuanBo-HDMI/-VGA/-DP - interne, vordefinierte EDID-Tabelle

RS232 - RS232 Kommunikationsprotokoll

HDBT RS232 - RS232 Kommunikationsprotokoll des am HDBT Bus angeschlossenen Gerätes

RS232 Preset

Command with video detected - Wenn Videosignal erkannt wird, sende entsprechendes vordefiniertes RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls Hex Button markiert)

Command without video detected – Wenn kein Videosignal erkannt wird, sende entsprechendes vordefiniertes RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls Hex Button markiert)

Command with Button - wenn der SELECT-Taster zwischen 3 und 5 Sekunden gedrückt und gehalten wird, sende entsprechendes vordefiniertes RS232 Kommando

Timer – Zeiteingabe in Sekunden, bis Befehl nach Signalerkennung ausgegeben wird

Zur Eingabe der vordefinierten RS232 Befehle, drücken Sie die Schaltfläche „Save“

Daten des Gerätes und Information über Firmware. Der Benutzer kann hier die Netzwerk-Einstellungen verändern. Um zu aktivieren, klicken Sie auf die Schaltfläche „Apply“.

RS232 Befehlstabelle

RS232 Einstellung	Befehlsliste Multishare 31	Abfrage-Befehl Beispiel	Hinweis
Baud Rate >MBaud:115200<0D 0A> #MBaud<0D 0A>			Support 9600, 19200, 38400, 115200 (default)
Data Bits >MDBits:8<0D 0A> #MDBits<0D 0A> Support 8 & 9
Stop Bits >MSBits:1<0D 0A> #MSBits<0D 0A> Support 1 & 2
Parität >MParity:None<0D 0A> #MParity<0D 0A> Support ODD, Even, None
RS232 Extern -Einstellung
Baud Rate >HDBaud:115200<0D 0A> #HDBaud<0D 0A>			Support 9600, 19200, 38400, 115200 (default)
Data Bits >HDDBits:8<0D 0A> #HDDBits<0D 0A> Support 8 & 9
Stop Bits >HDSBits:1<0D 0A> #HDSBits<0D 0A> Support 1 & 2
Parität >HDParity:None<0D 0A> #HDParity<0D 0A>		Support ODD, Even, None
Netzwerk
DHCP	>DHCP:ON<0D 0A>	#DHCP<0D 0A>
IP	>IP:192.168.2.175<0D 0A>	#IP<0D 0A>
Net Mask	>Mask:255.255.255.0<0D 0A>	#Mask<0D 0A>
Gateway	>Gate:192.168.2.175<0D 0A>	#Gate<0D 0A>
TCP Protocol	>Tcp Protocol: Server<0D 0A>	#Tcp Protocol<0D 0A>
TCP Port	>Tcp Port:1001<0D 0A>	#Tcp Port<0D 0A>
TCP Host IP	>HsIP:192.168.2.200<0D 0A>	#HsIP<0D 0A>
Video umschalten
Umschalten	>C2to1<0D 0A>	#C	1: DP; 2: HDMI; 3: VGA
Ausgang	>V0<0D 0A>		1: Output On; 0: Output Mute
Auflösung abfragen		#R
Switching Mode	>M0<0D 0A>		1: Auto; 0: Manual
Audio umschalten
Audio	>A1<0D 0A>		0: Internal Audio1: External Audio
RS232 durchlaufend(Far end)	>CS2TX05Hello<0D 0A>		Durchlaufender Befehl(control port)Zieladresse:1: Lan2: Far End Rs2323: Local Rs232
	Bsp.: durchlaufender Befehl RS232 Port für 5 Buchstaben „Hello“

Hinweis: Die voreingestellte Baudrate ist 115200 baud.

RS232 Command table

Local RS232 Setting	Protocol Command Example	Query Command Ex Note
Baud Rate >MBaud:115200<0D 0A> #MBaud<0D 0A>			Support 9600, 19200, 38400, 115200 (default)
Data Bits >MDBits:8<0D 0A> #MDBits<0D 0A> Support 8 & 9
Stop Bits >MSBits:1<0D 0A> #MSBits<0D 0A> Support 1 & 2
Parity Bits >Mparity:None<0D 0A> #MParity<0D 0A> Support ODD, Even, None
Far End RS232 Setting
Baud Rate >HDBaud:115200<0D 0A> #HDBaud<0D 0A>			Support 9600, 19200, 38400, 115200 (default)
Data Bits >HDDBits:8<0D 0A> #HDDBits<0D 0A> Support 8 & 9
Stop Bits >HDSBits:1<0D 0A> #HDSBits<0D 0A> Support 1 & 2
Parity Bits	>HDParity:None<0D 0A>	#HDParity<0D 0A>	Support ODD, Even, None
Network setting
DHCP	>DHCP:ON<0D 0A>	#DHCP<0D 0A>
IP	>IP:192.168.2.175<0D 0A>	#IP<0D 0A>
Net Mask	>Mask:255.255.255.0<0D 0A>	#Mask<0D 0A>
Gateway	>Gate:192.168.2.175<0D 0A>	#Gate<0D 0A>
TCP Protocol	>Tcp Protocol: Server<0D 0A>	#Tcp Protocol<0D 0A>
TCP Port	>Tcp Port:1001<0D 0A>	#Tcp Port<0D 0A>
TCP Host IP	>HsIP:192.168.2.200<0D 0A>	#HsIP<0D 0A>
Video switching
Switching >C2to1<0D 0A> #C 1: DP; 2: HDMI; 3: VGA
Output Port	>V0<0D 0A>		1: Output On; 0: Output Mute
Query Resolution		#R
Switching Mode	>M0<0D 0A>		1: Auto; 0: Manual
Audio setting
Audio	>A1<0D 0A>		0: Internal Audio1: External Audio
Pass through command	>CS2TX05Hello<0D 0A>		Command pass through (control port)Destination port:1: Lan2: Far End Rs2323: Local Rs232
	e. g.: Passing command to far end Rs232 port for 5 character „Hello“

Note: The default baudrate is 115200 baud.

Verkabelung der Phoenix Steckanschlussklemme

LH: LED Anzeige HDMI

TX: RS232 Tx

RX: RS232 Rx

GND: Masse

Note:

V: VGA input

LV: LED indicator VGA

D: DP input

Verfügbares Zubehör - Available accessories

• HDBT Receiver (7488000066)
Ausgang: HDMI, RS232, IR
• HDMI-Kabel, Typ A, 19-Pin (58090007xx)
- Flaches HDMI-Kabel, Typ A, 19-Pin (58090004xx)
• DisplayPort-Kabel, 20-Pin (58090002xx)
• VGA-Kabel, 15-Pin (74830004xx)
• VGA-Kabel mit Audio, 15-Pin und 3-Pin (74830002xx)
• Audio Kabel Stereo-Klinke (576600000x/576700000x)
- Neets-Mediensteuerung (55550000x0)
