BEDIENUNGSANLEITUNG Comfort E 240 ACV

INSTALLATIONS-, BEDIENUNGS UND WARTUNGSANLEITUNG

ALLGEMEINE EMPFEHLUNGEN....4

BENUTZERHANDBUCH....5

Bedienfeld 5

GERÄTEBESCHREIBUNG......6

Modelle - Comfort E 100 - 130 - 160 - 210 - 240....6

TECHNISCHE DATEN......8

Abmessungen und Haupdaten......8

Elektrische Anschlüsse ....10

Leistung....11

Grenzbedingungen für den Betrieb 11

INSTALLATION....12

Sicherheitshinweise....12

Verpackung 14

Werkzeuge 14

Anschluss....16

Comfort E - Verwendung als Elektrowarmwasserbereiter....18

Anschlusskit 18

INBETRIEBNAHME 19

Sicherheitshinweise zur Befüllung....19

Befüllung 20

Prüfungen vor Inbetriebnahme 22

Starten - Prozedur....22

WARTUNG......23

Regelmässige Kontrolle durch den Anlagenbetreiber....23

Jährliche Wartung 23

Entleerung....24

Das System wieder in Betrieb nehmen 24

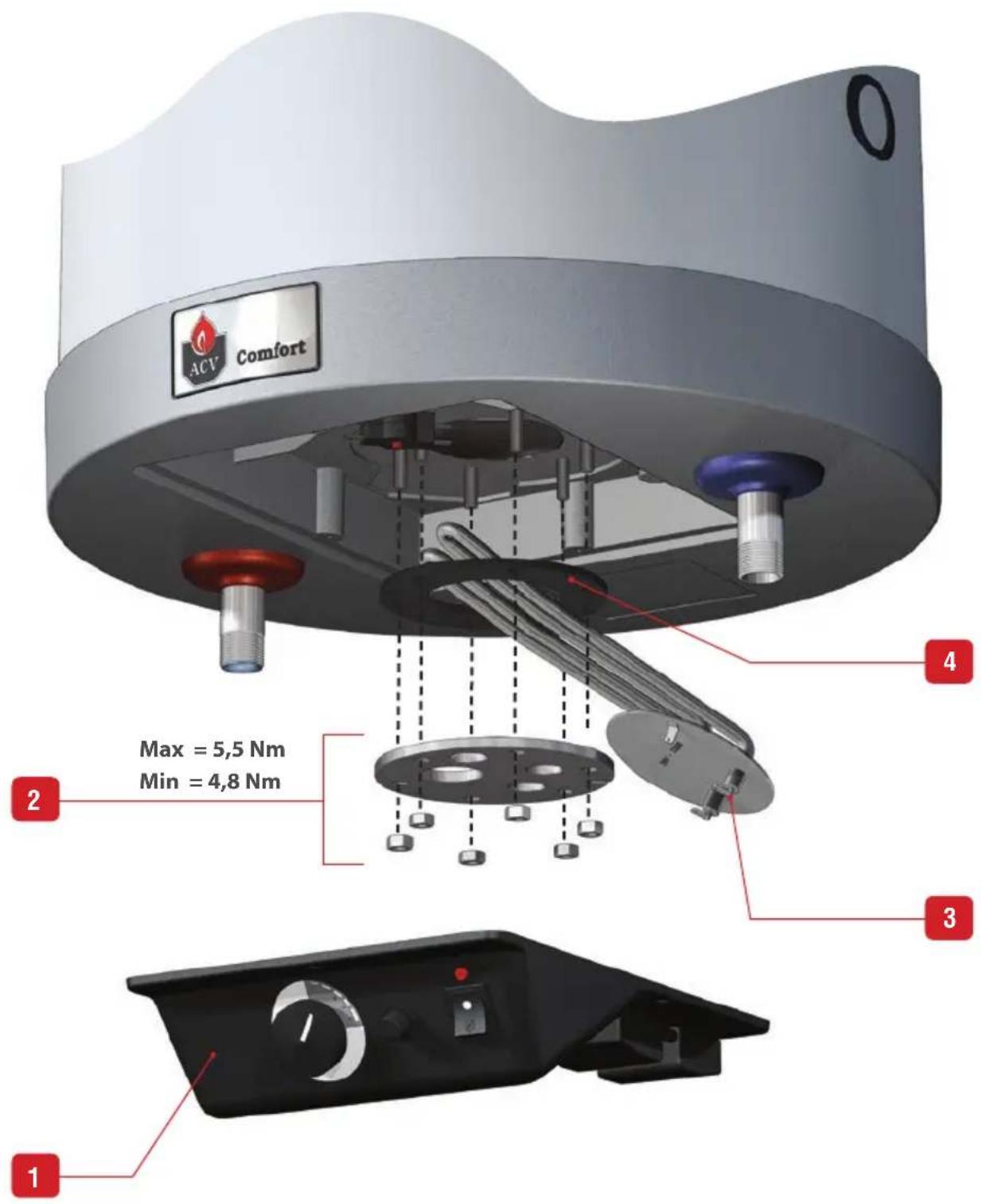

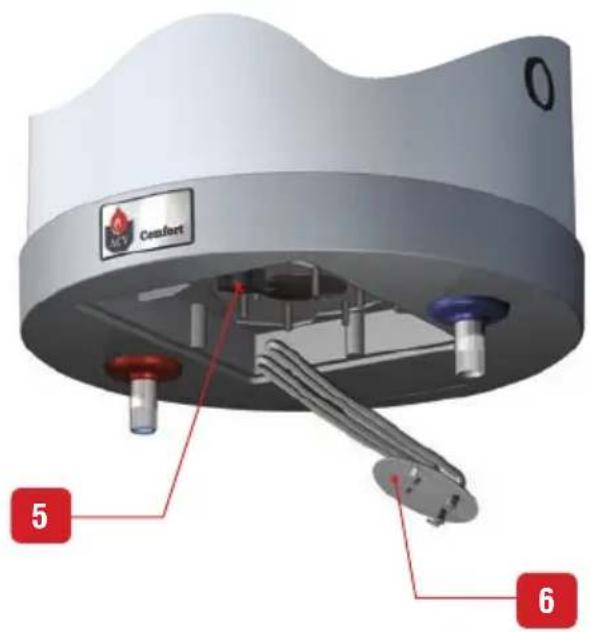

Wechseln des elektrischen Heizstabes 26

Fehlersuche bei Warmwasserausfall....27

DE

ANMERKUNGEN

• Diese Anleitung enthält wichtige Informationen in Bezug auf die Installation, den Betrieb und die Wartung des Speichers.
• Diese Anleitung ist dem Anlagenbetreiber zur sorgfältigen Aufbewahrung auszuhändigen.
• Die Verfügbarkeit bestimmter Modelle und der entsprechenden Zubehörteile kann je nach Markt variieren.
• Der Hersteller behält sich das Recht vor, die technischen Daten und Ausstattungen seiner Produkte ohne vorherige Ankündigung zu ändern.

Wir lehnen jede Verantwortung für Schäden ab, die auf Nichteinhaltung der Hinweise in diesem technischen Handbuch zurückzuführen sind.

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Ohne vorherige schriftliche Genehmigung des Herstellers dürfen unter keinen Umständen Modifikationen im Geräteinneren vorgenommen werden.
• Das Gerät ist von entsprechend qualifiziertem Fachpersonal in Übereinstimmung durchzuführen und entspricht den einschlägigen Normen und Vorschriften.
• Die Anlage muss den in diesem Handbuch enthaltenen Anweisungen sowie den einschlägigen Normen und Vorschriften für Anlagen zur Brauchwasserbereitung entsprechen.
• Bei Missachtung der Anweisung besteht Verletzungsgefahr sowie die Gefahr von Umweltemissionen.
• Der Hersteller lehnt jede Verantwortung für Schäden durch Installationsfehler oder die Verwendung von nicht durch den Hersteller zugelassenen Geräten oder Zubehörteilen ab.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Zur Gewährleistung einer einwandfreien Gerätefunktion muss jährlich eine Überprüfung und Wartung durch einen Installateur bzw. eine autorisierte Wartungsfirma durchgeführt werden.
• Verständigen Sie bei Störungen Ihren Installateur.
• Defekte Teile dürfen nur durch Originalersatzteile des Herstellers ersetzt werden.
• Unsere Brauchwasserspeicher wurden ausschließlich zur Erwärmung und Speicherung von Brauchwasser konzipiert und hergestellt.
• Die Brauchwasserspeicher sind ausschließlich mit Heizwasser im geschlossenen Kreislauf zu erwärmenDas Baujahr und die Seriennummer des Speichers, welche auf dem Typenschild angegeben sind, müssen ACV im Falle einer Beanstandung vorgelegt werden! Andernfalls wird die Beanstandung nichtig gemacht!

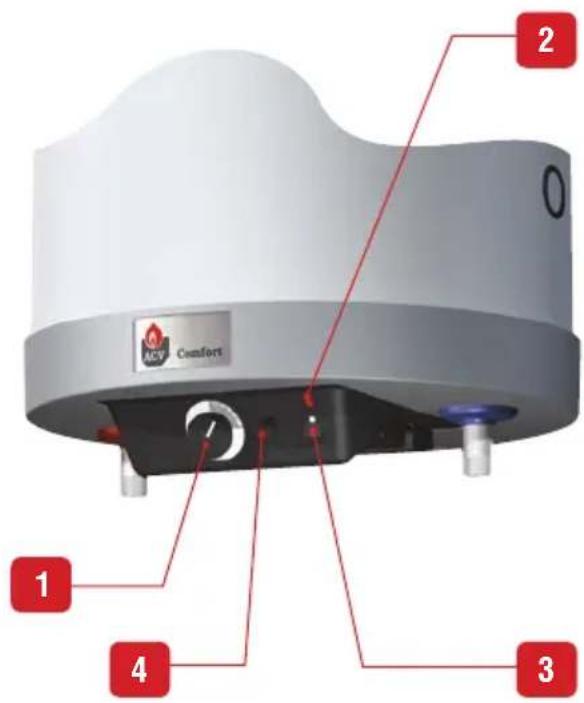

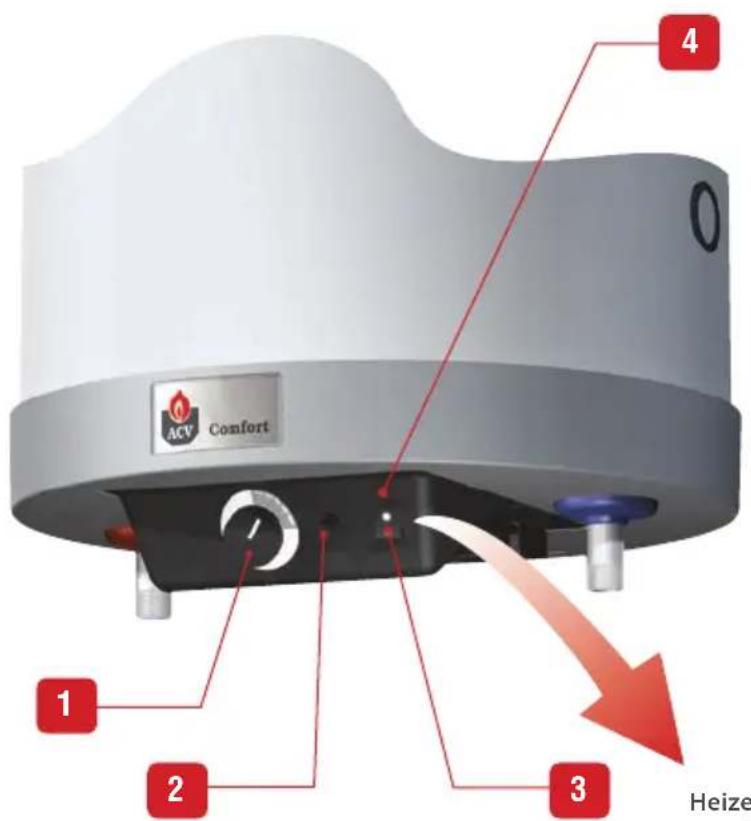

BEDIENFELD

ACV Comfort 1 2 3 4 Heize

Heizelement AN

1. Regelthermostat (60-90°C) - Um die Brauchwasser Temperatur zu einstellen.
2. Sicherung FF 12,5 Amp - Um die elektrische Sicherheit der Anlage zu gewährleisten
3. Sommer-/Winter- Schalter - Um die installierte Heizkreispumpe zu aktivieren bzw. das Heizelement zu deaktivieren (※ - Winterstellung) oder das elektrische Heizelement zu aktivieren bzw. die installierte Heizkreispumpe zu deaktivieren (Sommerstellung).
4. Kontrollleuchte für das Heizelement - Die eingebaute Leuchte leuchtet, wenn das Heizelement aktiviert ist (☐ - Stellung des Sommer / Winterschalters).

MODELLE - Comfort E 100 - 130 - 160 - 210 - 240

Warmwasserspeicher, für die vertikale Wandmontage, somit kann er in eine Heizunginstallation integriert werden, bzw. einsetzbar unabhängig von dieser als Elektrowarmwasserbereiter! Der Comfort E Speicher ist ausgestattet mit einem 2200 W-Heizelement, was durch ein Regelthermostat und einem Sommer/ Winterschalter im Schaltfeld gesteuert wird.

Legende

1. Kaltwassereingang
2. Warmwasserausgang
3. Manueller Entlüfter
4. Heizungsvorlauf
5. Heizungsrücklauf
6. Polyurethanisolierung (30 mm, FCKW-frei)
7. Heizungstank aus Stahl
8. Warmwasserspeicher aus Edelstahl
9. Abdeckung aus starrem Polypropylen
10. Außenhülle aus Polypropylen
11. Edelstahltauchülse
12. Elektroheizstab 2200 W
13. Bedienfeld

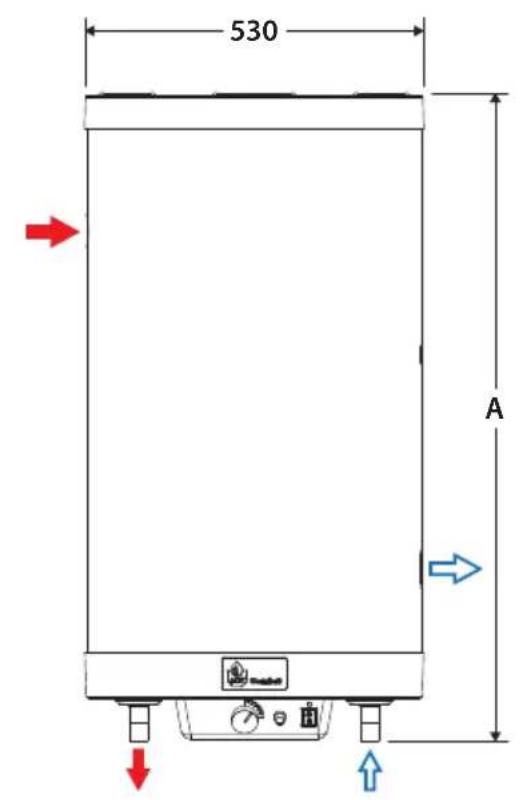

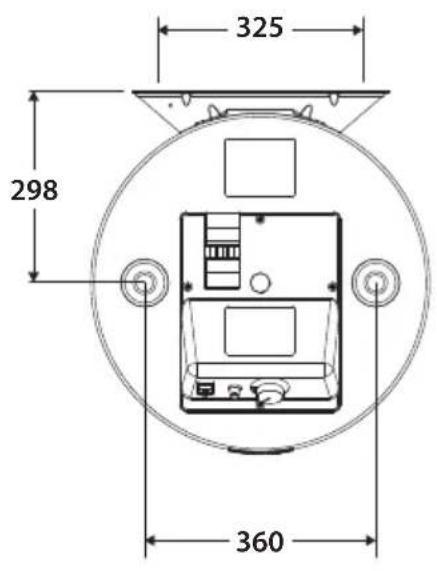

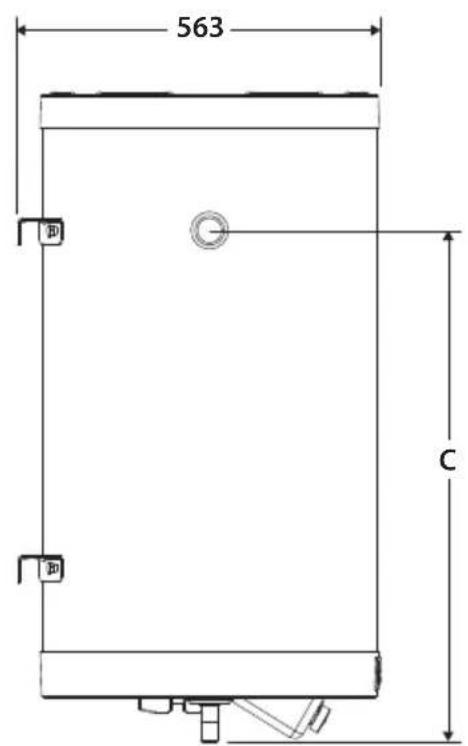

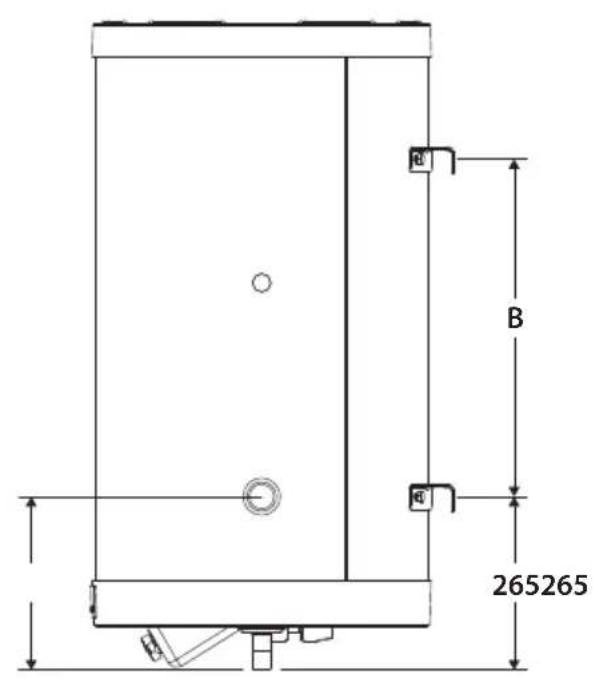

ABMESSUNGEN UND HAUPDATEN

Comfort E

Abmessungen	100 130 160 210 240
A mm 845 1005 1205 1480 1725
B mm 365 525 725 1000 1245
C mm 630 790 990 1260 1510

Hauptdaten

Gesamtinhalt L 105 130 161 203 242
Inhalt Primärkreislauf (Heizung) L 30 55 62 77 78
Heizungsanschluss [F]	"	1	1	1	1 1/4	1 1/4
Brauchwasseranschluss [M]	"	3/4	3/4	3/4	3/4	3/4
Heizfläche	m^2 1,03 1,03 1,26		1,54 1,94
Leergewicht	Kg	37 40 47 58 65

530 A

B 265265

325 298 360

563 C

ELEKTRISCHE ANSCHLÜSSE

Hauptanschlüsse	Comfort E
	100 130	160 210	240
Versorgungsspannung V~ 230 230 230 230 230
Versorgungsfrequenz Hz 50 50 50 50 50
Max. Leistung (mit Heizelement) W 2 200 2 200 2 200 2 200 2 200
Max. Absicherung (mit Heizele-ment) A 10 10 10 10 10

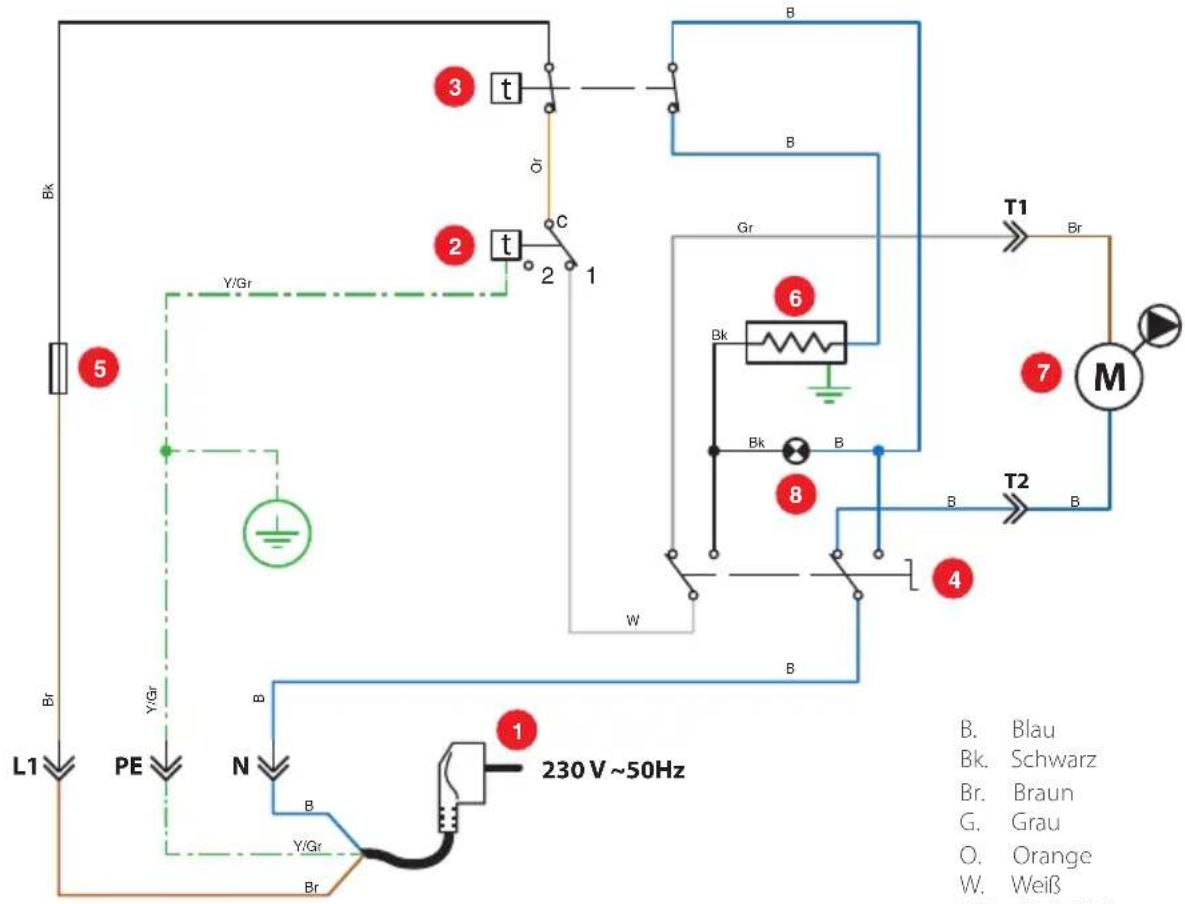

Schaltplan

1. 230 V Spannungsversorgung
2. Regelthermostat [60/90°C]
3. Sicherheitstemperaturbegrenzer [96°C max.]
4. Sommer/Winter Schelter
5. Sicherung FF 12,5 A
6. Elektroheizstab
7. Ladepumpe [optional]
8. Kontrollleuchte für das Heizelement (AN)

DE

Bk 3 t O B Gr T1 Br 2 t C 2 1 Y/Gr 6 Bk Bk B M 7 Br 8 W 4 T2 B 4 L1 PE N 230 V ~50Hz B. Blau Bk. Schwarz Br. Braun G. Grau O. Orange W. Weiß WR. Gull (C) Br 1 Y/Gr Br B

B. Blau
Bk. Schwarz
Br. Braun
G. Grau
O. Orange
W. Weiß
Y/Gr. Gelb/Grün

LEISTUNG

Brauchwasserleistung
Comfort E

		100 130 160 210 240
Spitzenleistung bei 45 °C * L/10' 182 202 275 348 469
Spitzenleistung bei 45 °C * L/60' 604 672 911 1156 1560
Dauerleistung bei 45 °C * L/h 507 564 763 970 1309
Zapfleistung * kW		23	23	31	39	53
Aufheizzeit ** Min.		9:10 9:10	8:50 8:50		8:50
Aufheizzeit, mit 2,2 kW Elektroheizstab,von 10 auf 60°C		2 h 43'	3 h 27'	4 h 20'	5 h 37'	6 h 37'
Primärdurchfluss **	L/Sek.	0,83	0,83	0,83	0,83	0,83

* Betriebstemperatur (Primär) : 85°C, T° des Speisewassers : 10°C
** EN 12897 : 2006 : Betriebstemperatur (Primär) : 80°C, T° des Speisewassers : 10°C

GRENZBEDINGUNGEN FÜR DEN BETRIEB

Max. Betriebsdruck [Speicher mit Wasser gefüllt]

• Heizkreislauf: 3 bar
• Brauchwasserkreislauf: 8,6 bar

Betriebstemperatur

- Höchsttemperatur (Brauchwasser): .....90°C

Versorgungsdruck [Brauchwasserkreislauf]

- Max. 6bar ohne das ein Druckminderer eingebaut werden muss

Wasserqualität

• Chlorid < 150 mg/L
• 6 ≤ pH ≤ 8
• Wenn der Härtegrad des Trinkwassers > 11,2°dH ist, ist die Installation eines Wasserenthärters zu empfehlen.
• Einhaltung des VDI 2035

SICHERHEITSHINWEISE

Generelle Hinweise

• Anschlüsse (elektrisch, hydraulisch) müssen durchgeführt weden in Übereinstimmung und entspricht den einschlägigen Normen und Vorschriften.
• Wenn die letzte Entnahmestelle sehr weit entfernt vom Speicher ist, installieren Sie eine Brauchwasserzirkulationspumpe, somit wird ein schnelles zapfen von Warmwasser ermöglicht.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Der Brauchwasserspeicher ist in einem trockenen Raum zu installieren, der gegen äußere Witterungseinflüsse geschützt ist.
• Installieren Sie die Anwendung so, das jedezeit ein einfacher Zugang möglich ist.
• Der Edelstahl-Innenbehälter ist direkt mit der Erdung zu verbinden, um jedes Korrossionsrisiko zu vermeiden (örtliche Vorschriften der VDE beachten)!
• Installieren Sie einen Druckminderer welcher den Brauchwasserdruck auf 4,5 bar reduziert, wenn der Versorgungsdruck höher als 6 bar ist.
• Installieren Sie im Brauchwasserkreis eine vorschriftsmäßige Sicherheitsgruppe mit mit Sicherheitsventil, Rückschlagklappe und Absperrventil.
• Stellen Sie sicher das der Auslauf der Sicherheitsgruppe direkt in den Abfluss geleitet wird, um jegliche potentielle Gefahren zu vermeiden.
• Um ein Auslaufen von Wasser am Speicher zu vermeiden, darf die Sicherheitsgruppe keinesfalls oberhalb des Speichers installiert werden.

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Heißes Wasser kann zu Verbrühungen führen! Bei häufiger Warmwasserentnahme in kleinen Mengen kann es im Speicher zu so genannter Schichtenbildung kommen. Die obere Warmwasserschicht kann dann sehr hohe Temperaturen erreichen.
• ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt.
• Das für die Waschmaschine, die Geschirrspülmaschine und andere Nutzungen entnommene Wasser kann schwere Verbrühungen verursachen.
• Lassen Sie niemals Kinder, alte, kranke oder behinderte Personen im Bad oder in der Dusche unbeaufsichtigt, damit jeder Kontakt mit zu heißem Wasser, das schwere Verbrühungen verursachen kann, verhindert wird.
• Erlauben Sie kleinen Kindern keinesfalls, selbst heißes Wasser zu entnehmen oder sich selbst ein Bad einzulassen.
• Stellen Sie die Wassertemperatur gemäß der Nutzung und den geltenden Installationsvorschriften ein.
• Es besteht die Gefahr, dass sich Bakterien einschließlich der „Legionella pneumophila“ entwickeln, wenn nicht eine Mindesttemperatur von 60 C sowohl im Speicher als auch in den Warmwasserleitungen beibehalten wird.

Wichtige Hinweise für die elektrische Sicherheit

• Elektrische Anschlüsse dürfen nur durch autorisierte Fachkräfte vorgenommen werden.
• Installieren Sie einen Heizungsnotschalter, um die Anlage bei Wartungs- und Reparaturarbeiten spannungsfrei zu schalten!
  • Schalten Sie die Anlage bei jeglichen Arbeiten spannungsfrei.
• Dieses Gerät ist nicht für Verwendung durch Personen (einschließlich Kinder) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen vorgesehen, außer überwacht oder sie Anweisungen für die Verwendung des Gerätes durch einen Verantwortlichen für ihre Sicherheit erhalten haben.

VERPACKUNG

Alle gelieferten Geräte werden vor Auslieferung getestet und seperat verpackt.

Inhalt der Verpackung

• Ein Speicher Comfort E zur Brauchwassererwärmung.
• Eine mehrsprachige Installations-, Bedienungs und Wartungsanleitung.
• Eine Wandbefestigung mit Montagematerial und Diffusor-Rohr.

Generelle Hinweise

• Der Warmwasserspeicher muss an einer Wand installiert werden, unter Nutzung der zur Verfügung gestellten Wandhalterungen!
• Um das Gerät herum ist ein hinreichender Freiraum vorzusehen, damit bei einer Wartung ggf. das Tauchrohr des Wasserspeichers und die Tauchhülse ausgewechselt werden können

Grundlegende Hinweise für die korrekte Funktion der Anlage

- Das Comfort E muss der Elektroheizpatrone nach unten montiert werden! (Brauchwasseranschlüsse nachunten).

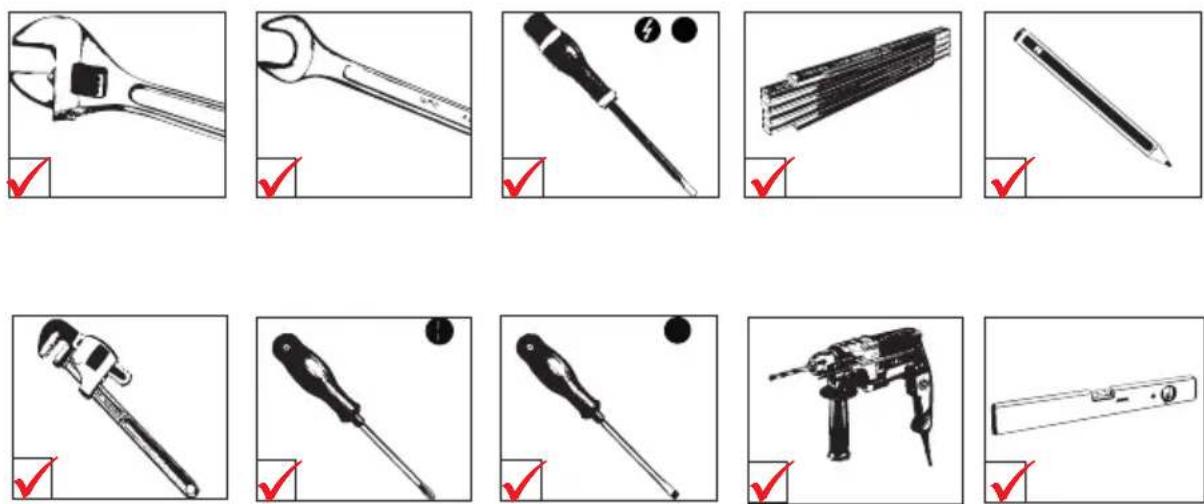

WERKZEUGE

AUFSTELLUNG

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Beachten Sie die Sicherheitshinweise für die Installation, ein Nichtbeachten dieser Hinweise kann zu Schäden an der Installation, Verletzungen oder Tod führen!.
• Heißes Wasser kann zu Verbrühungen führen! ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Der Trinkwasserkreislauf des Speichers muss mit einer Sicherheitseinrichtung ausgestattet werden, bestehend aus Absperrventil, Rückflussverhinderer, Prüfventil, Sicherheitsventil 7bar, Ausdehnungsgefäß mit entsprechender Größe! Stellen Sie sicher, das der Kreislauf zwischen Speicher und dem Sicherheitsventil immer offen ist.
• Der 3. Anschluss ist für eine Zirkulationsleitung, wenn dieser nicht genutzt wird muss dieser mit einer Metall-Verschlusskappe abgedichtet werden!

Generelle Hinweise

• In bestimmten Ländern müssen Brauchwasser-Kits zugelassen werden.
  • Die Anschlußschemen sind nur vereinfacht dargestellt!

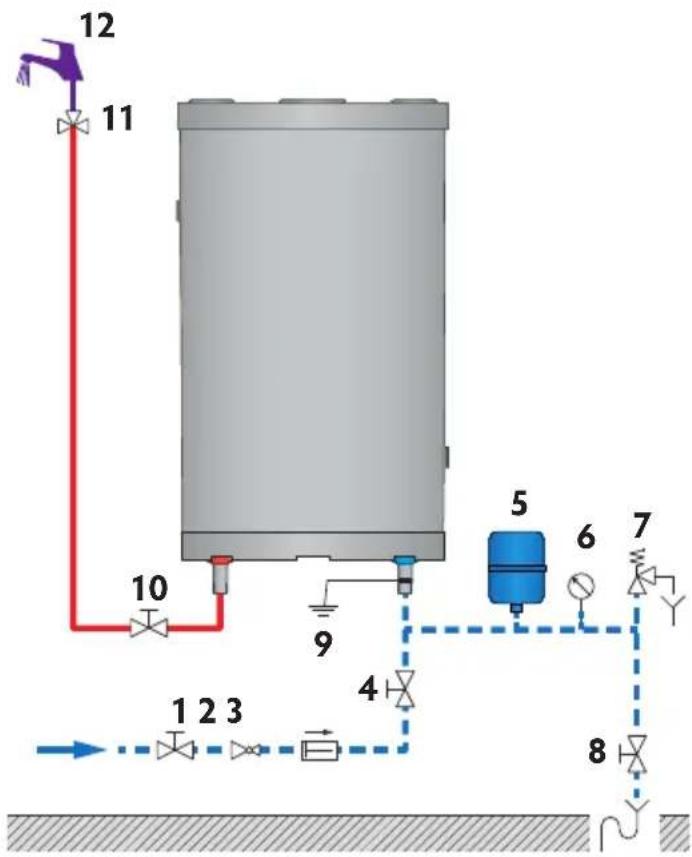

BRAUCHWASSERANSCHLUSS (vertikale Installation an der Wand)

DE

1. Befüllventil
2. Druckminderer
3. Rückschlagventil
4. Absperrventil
5. Ausdehnungsgefäß Brauchwasser
6. Manometer
7. Sicherheitsventil
8. Entleerung
9. Erdung
10. Absperrventil
11. thermostatisches Mischventil
12. Zapfstelle

12 11 10 9 5 6 7 4 8 1 2 3

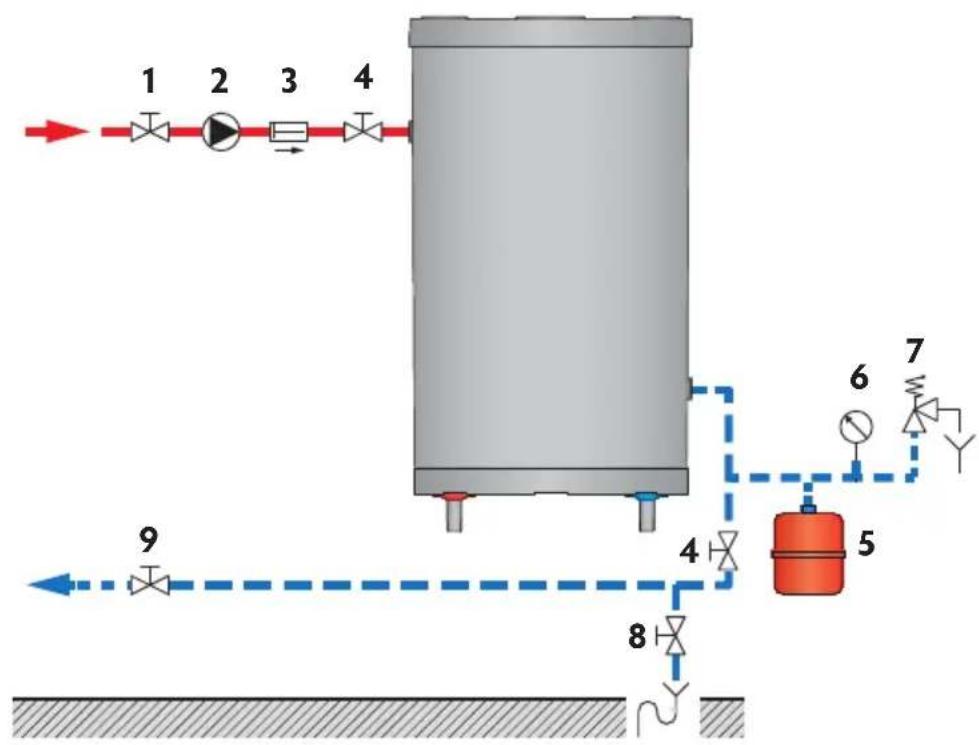

ANSCHLUSS AN DEN HEIZKREISLAUF (Vertikale Installation an der Wand)

1. Befüllventil Primärkreislauf
2. Speicherladepumpe
3. Rückschlagventil
4. Absperrventil Heizkreislauf
5. Ausdehnungsgefäß
6. Manometer
7. Sicherheitsventil (3 bar)
8. Entleerung
9. Absperrventil

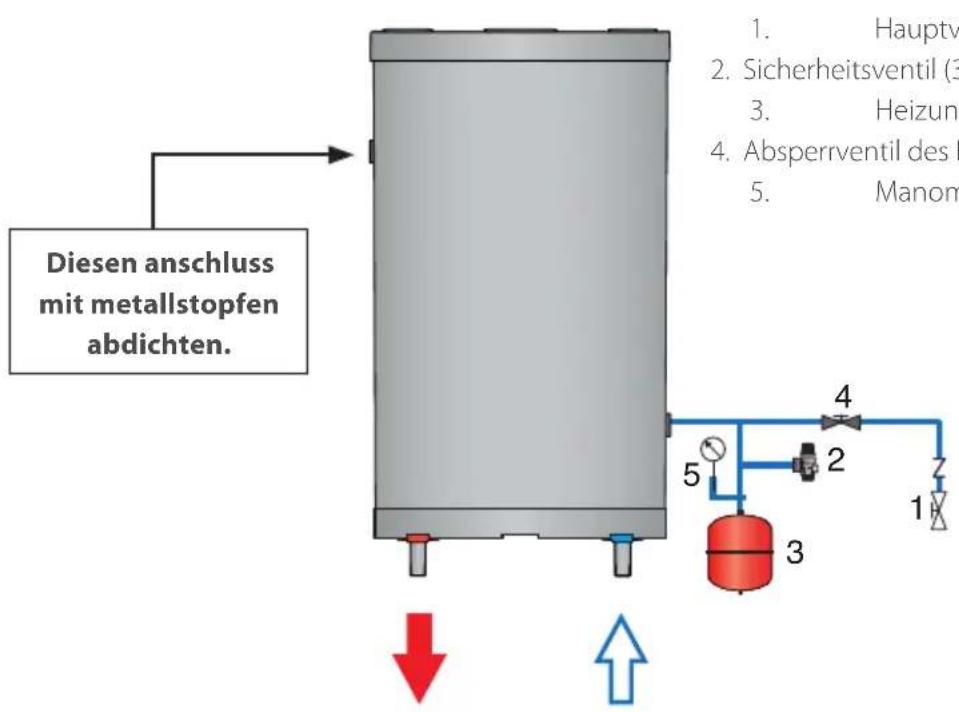

COMFORT E - VERWENDUNG ALS ELEKTROWARMWASSERBEREITER

Nehmen Sie niemals den E-Heizstab in Betrieb, ohne den Speicher Heizungsseitig gefüllt zu haben.

Diesen anschluss mit metallstopfen abdichten. 1. Hauptv 2. Sicherheitsventil (3) 3. Heizun 4. Absperrventil des h 5. Manom 5 2 3 4 1

1. Hauptventil

2. Sicherheitsventil (3 bar)

3. Heizungsausdehngeefäß

4. Absperrventil des Heizkreislaufs

5. Manometer

DE

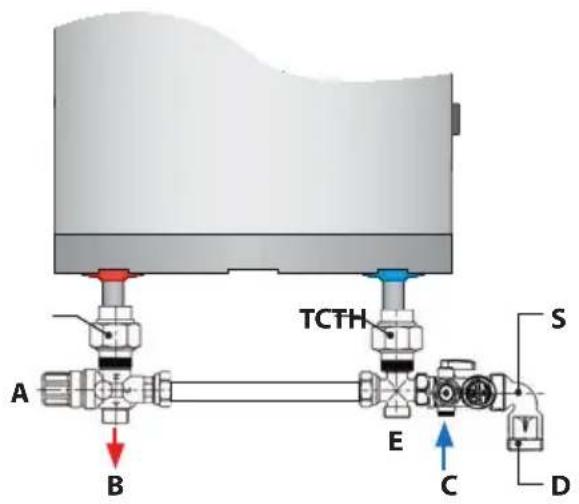

ANSCHLUSSKIT

Optionales Anschlusskit für Brauchwasser (Code: 10800102)

A. Thermostatisches Mischventil
B. Brauchwasserablauf mit Mischfunktion
C. Kaltwasser-/Brauchwasserzulauf
D. Auslauf Sicherheitsventil
E. Anschluss für Ausdehnungsgefäß Brauchwasser
S. Sicherheitsgruppe (7 bar)
TH. Ablauf Brauchwasserspeicher
TC. Zulauf Brauchwasserspeicher

SICHERHEITSHINWEISE ZUR BEFÜLLUNG

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf.
• Verwenden Sie kein Frostschutzmittel für Kraftfahrzeuge. Dieses kann zu schweren Verletzungen, zum Tod oder zur Beschädigung der Räume führen.
• Wenn ein Frostschutzmittel für den Heizkreislauf erforderlich ist, muss dies den Gesundheitsvorschriften entsprechen und darf nicht toxisch sein. Für Lebensmittel geeignetes Propylenglykol wird empfohlen. Es muss nach den örtlichen Vorschriften verhältnismäßig verdünnt werden.
• Wenden Sie sich an den Hersteller, um Informationen zur Verträglichkeit des Frostschutzmittels mit den Fertigungswerkstoffen des Speichers zu erhalten.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Vor der Inbetriebnahme des Brauchwasserspeichers führen Sie eine Dichtigkeitsprüfung durch, um jedes Leckagerisiko während des Betriebs der Anlage auszuschließen.
• Diese Dichtigkeitsprüfung des Brauchwasserspeichers ist ausschließlich mit Trinkwasser durchzuführen. Der Überdruck zur Prüfung der Anlage darf maximal 10 bar betragen.
• Informieren Sie sich über die örtlichen Bestimmung zur Verwendung von Frostschutzmittel.
• Durch Verwendung von Frostschutzmittel verringert sich die Heizleistung!

BEFÜLLUNG

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

- Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf.

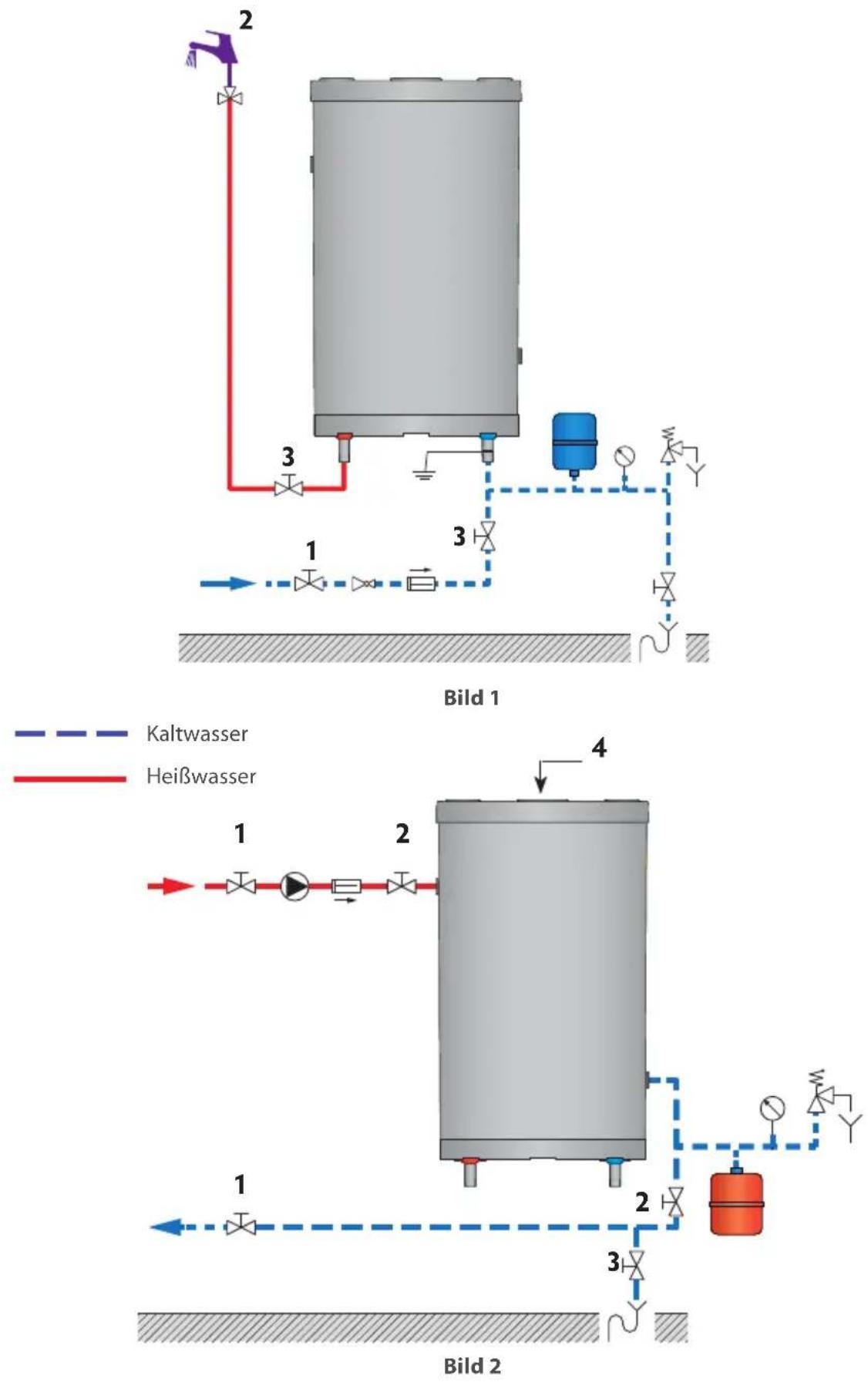

BEFÜLLUNG DES BRAUCHWASSERSPEICHERS (Bild 1)

Generelle Hinweise

- Leiten Sie den Ablass des Sicherheitsventils in den Abfluß.

1. Um den Speicher zu befüllen, muss die höchstgelegene Entnahmestelle (2) geöffnet werden, somit kann die Luft entweichen.
2. Befüllen Sie den Speicher des Brauchwasserbereiters, indem Sie die Befüllventil (1) und Absperrventil (3) öffnen.
3. Schließen Sie den Warmwasserhahn (2), wenn sich der Wasserdurchsatz stabilisiert hat und die vorhandene Luft vollständig entwichen ist.
4. Prüfen Sie die Dichtigkeit aller Anschlüsse der Anlage.

BEFÜLLUNG DES HEIZKREISLAUFS (Bild 2)

Generelle Hinweise

- Wenn der Speicher in einer Heizungsinstallation eingebunden ist, schauen Sie in die Kesselanleitung.

1. Stellen Sie sicher, dass der Entleerungshahn (3) Ihres Primärkreislaufs richtig geschlossen ist.
2. Öffnen Sie die Absperrventile (1) und (2) des Heizkreislaufs, der mit dem Kessel verbunden ist.
3. Öffnen Sie den Entlüfter (4) im oberen Teil des Brauchwasserspeichers.
4. Wenn die Luft ausgetreten ist, schließen Sie zunächst den Enlüfter (4).

PRÜFUNGEN VOR INBETRIEBNAHME

• Stellen Sie sicher, dass die Sicherheitsventile im Brauchwasser- und Heizkreislauf einwandfrei installiert sind und die Abläufe der Anlage an den Abfluss angeschlossen sind.
• Stellen Sie sicher, dass der Brauchwasserspeicher und der Heizkreislauf mit Wasser befüllt sind.
• Stellen Sie sicher, dass beide Kreisläufe richtig entlüftet wurden.
• Stellen Sie sicher, dass der obere Entlüfter, sowie die Tauchhülse des Brauchwasserspeichers dicht ist.
• Stellen Sie sicher, dass die Leitungen des Brauchwasser- und Heizkreislaufs richtig angeschlossen sind und keine Leckagen aufweisen.

STARTEN - PROZEDUR

Wenn der Warmwasser-Speicher ausschließlich elektrisch genutzt wird:

1. Stecken Sie den elektrischen Anschluss in die Netzsteckdose.
2. Stellen Sie den Sommer / Winterschalter auf die Sommerstellung ( ☉) und prüfen Sie ob die Kontrollleuchte brennt.
3. Regeln Sie die benötigte Temperatur unter Nutzung des Regelthermostaten.

Wenn der Speicher in einer Heizungsinstallation eingebunden ist!

Um die Installation in Betrieb zu setzen, schauen Sie in die Kesselanleitung.

1. Stellen Sie den Sommer / Winter Schalter auf die Winterstellung ( *) und prüfen Sie ob die Kontrollleuchte aus ist.
2. Regeln Sie die benötigte Temperatur unter Nutzung des Regelthermostaten.

REGELMÄSSIGE KONTROLLE DURCH DEN ANLAGENBETREIBER

• Prüfen Sie den Druck am Manometer des Heizkreislaufs: Dieser sollte zwischen 0,5 und 1,5 bar liegen.
• Führen Sie regelmäßig eine Sichtprüfung der Ventile, der Anschlüsse, der Fühler-Tauchhülse und des Zubehörs durch, um eventuelle Leckagen und Fehlfunktionen festzustellen.
• Prüfen Sie regelmäßig den Entlüfter im oberen Teil des Speichers, um zu gewährleisten, dass es hier keine Leckage gibt.
• Überprüfen Sie die einwandfreie Funktion des Sicherheitsventils für das Brauchwasser.
• Verständigen Sie bei Störungen einen Techniker oder Ihren Installateur

JÄHRLICHE WARTUNG

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Die Ablaufleitung muss zur Atmosphäre offen sein. Wenn die Sicherheitsgruppe regelmäßig tropft, kann dies auf ein Problem mit dem Ausdehnungsgefäß oder auf Verunreinigung des Ventils zurückzuführen sein.
• Die Handlochöffnung kann für die Inspektion des Speichers (Edelstahl Innenkörper) genutzt werden. Wenn kein Handloch vorhanden ist, benutzen Sie einen Sanitäranschluss zur Sichtprüfung, z. B. in Verbindung mit einer Endoskop Kamera.

Die jährliche, von einem Techniker durchzuführende Wartung muss Folgendes umfassen:

• Die Überprüfung des Entlüfters: Durch Entlüftung des Systems kann es erforderlich sein, Wasser nachzufüllen.
• Prüfen Sie den Druck am Manometer (Heizkreislauf und Brauchwasserkreislauf).
  • Die manuelle Betätigung des Sicherheitsventils für das Brauchwasser ein Mal pro Jahr. Bei diesem Vorgang tritt heißes Wasser aus.
• Eine Überprüfung der korrekten Funktion der installierten Ventile, Armaturen, Steuergeräte und Zubehör (falls erforderlich Herstellerangaben beachten)

ENTLEERUNG

Wichtige Anweisung für die Personen- und Umweltsicherheit

- Das Wasser, welches aus dem Entleerungventil kommt ist sehr heiß und kann zu Verbrühungen führen. Stellen Sie sicher das sich keine Personen im Umkreis befinden!

Grundlegende Hinweise für die elektrische Sicherheit

- Unterbrechen Sie die elektrische Versorgung, bevor Sie den Speicher entleeren.

Wichtige Anweisung für die ordnungsgemäße Funktion der Anlage

- Entleeren Sie den Speicher, wenn er im Winter außer Betrieb genommen wird oder wenn Frostgefahr besteht. Wenn der Heizkreislauf Frostschutzmittel enthält, muss nur der Brauchwasserspeicher entleert werden. Wenn der Heizkreislauf kein Frostschutzmittel enthält, müssen der Heizkreislauf und das Brauchwasser abgelassen werden. - Vor dem Ablassen des Brauchwassers, senken Sie den Druck des Heizkreislaufs auf 1 bar, damit der Brauchwasserspeicher gegen eine mögliche Druckverformung geschützt ist.

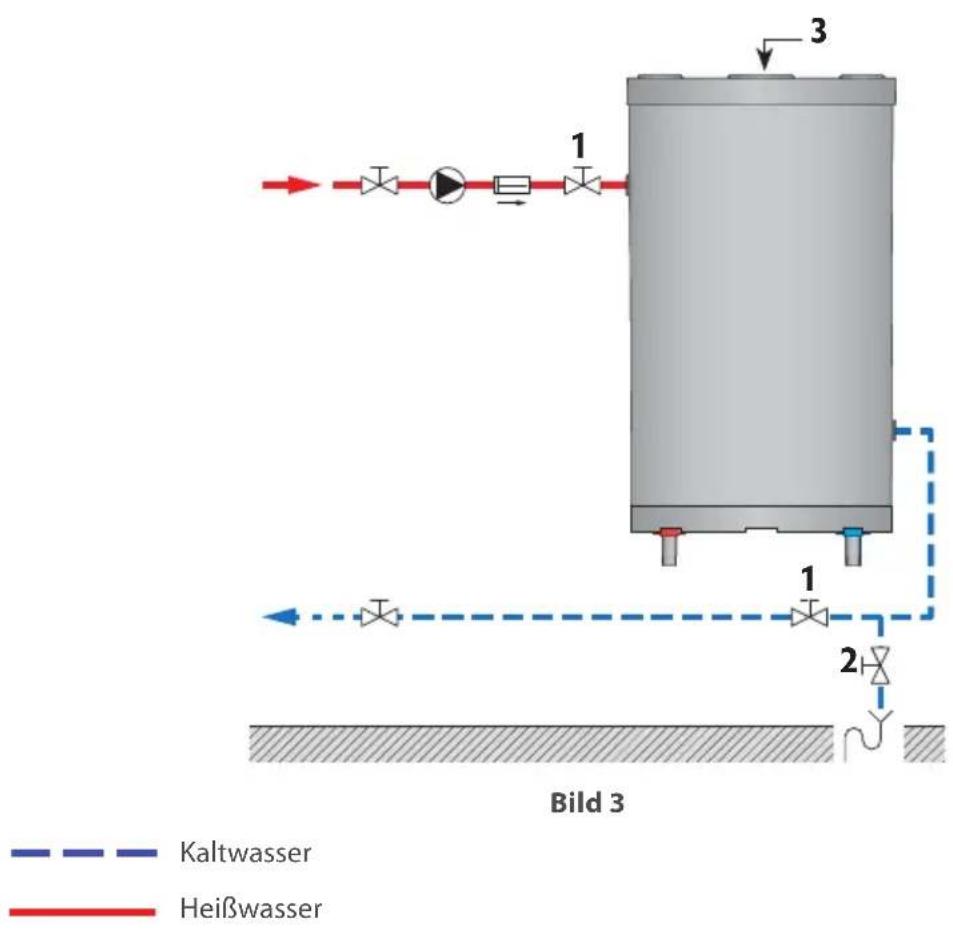

ENTLEERUNG DES HEIZKREISLAUFS (Bild 3)

Zum Entleeren des Heizkreislaufs für die Warmwasserbereitung:

1. Stoppen Sie die Speicherladepumpe.
2. Trennen Sie den Heizkreislauf des Brauchwasserbereiters, indem Sie die Ventile (1) schließen.
3. Schließen Sieden Entleerungshahn (2) mithilfe eines flexiblen Schlauchs an den Abfluss an.
4. Öffnen Sie den Entleerungshahn (2) und lassen Sie das Wasser aus dem Heizkreislauf in den Abfluss ab.
5. Öffnen Sie den Entlüfter des Speichers (3), um das Wasser schneller abzulassen.
6. Schließen Sie den Entleerungshahn (2) und den Entlüfter (3) wieder, wenn der Heizkreislauf des Speichers entleert ist.

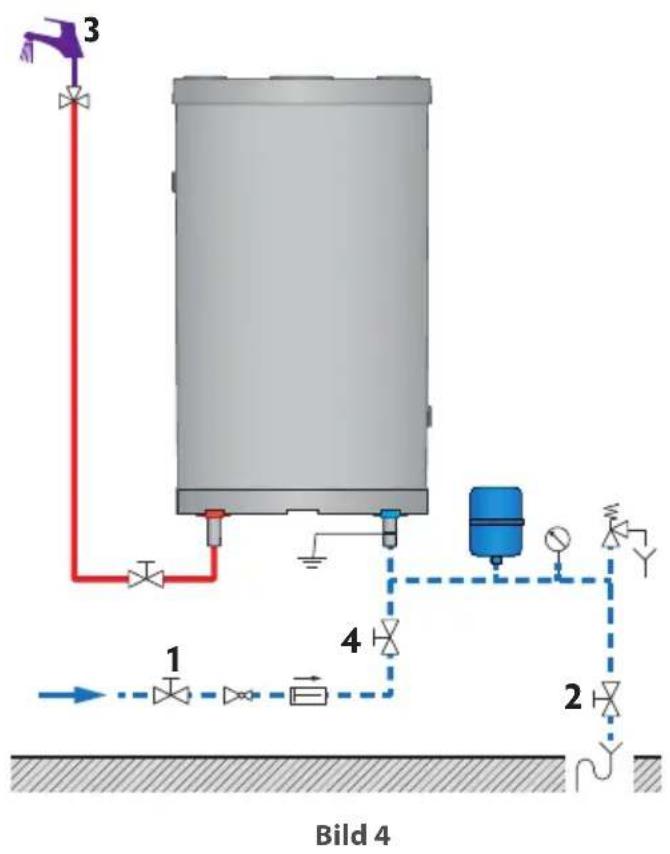

ENTLEERUNG DES BRAUCHWASSERSPEICHERS (Bild 4)

Zum Entleeren des Speichers für den Brauchwasserbereiter:

1. Öffnen Sie ein Warmwasserventil (3) für mindestens 60 min vollständig um den Speicher abzukühlen.
2. Schließen Sie die Absperrventil (4) und Befüllventil (1).
3. Schließen Sieden Entleerungshahn (2) mithilfe eines flexiblen Schlauchs an den Abfluss an.
4. Öffnen Sie den Entleerungshahn(2) und lassen Sie das Wasser aus dem Brauchwasserspeicher in den Abfluss ab.
5. Öffnen Sie den Entlüfter des Kreislaufs (3), um das Wasser schneller aus dem Speicher abzulassen.
6. Schließen Sie das Warmwasserventil (3) und den Entleerungshahn (2) nachdem der Speicher entleert ist.

DAS SYSTEM WIEDER IN BETRIEB NEHMEN

Siehe auch Kapitel "Inbetriebnahme", Seite 19

3 1 1 2 Bild 3 Kaltwasser Heißwasser

3 1 4 2 Bild 4

WECHSELN DES ELEKTRISCHEN HEIZSTABES

• Elektrische Stromversorgung abschalten.
- Achten Sie auf die Temperatur im Speicher
• Heizungskreislauf entleeren.

DE

ACV Comfort Max = 5,5 Nm Min = 4,8 Nm 1 2 3 4

FEHLERSUCHE BEI WARMWASSERAUSFALL

Was ist zu tun, sollte das Wasser nicht mehr aufgeheizt werden!

1	Prüfen Sie die elektrischen Spannungsversorgung
2	Prüfen Sie die Funktion des Kessels und des Regelthermostaten am Speicher.
3	Kontrollieren Sie ob die Speicherladepumpe funktioniert, gegebenenfalls austauschen.
4	Prüfen Sie die Sicherung, gegebenenfalls austauschen.
5	Prüfen Sie, ob der STB ausgelöst hat, wenn nötig entriegeln Sie diesen.
6	Prüfen Sie den elektrischen Heizstab auf Funktionstüchtigkeit, gegenenfalls austauschen.

1. Regelthermostat [60/90°C]
   2 Kontrollleuchte für das Heizelement (AN)
2. Sommer/Winter Schelter
3. Sicherung FF 12,5 A
4. Sicherheitstemperaturbegrenzer [96°C max.]
5. Elektroheizstab

ACV Comfort 1 2 3 4

Comfort 5 6

TYPENSCHI LD

N° Art.: 06602601

N° Ser.: 99999

Year: 2014

KERKPLEIN N° 39

1601 RUISBROEK

BELGIUM

www.acv.com

Type : COMFORT E 160L

T. max.: 90°C

230 V 50Hz

Max.: 3 bar

Max.: 8,6 bar
