BEDIENUNGSANLEITUNG HRs 321 ACV

INSTALLATIONS-, BEDIENUNGS UND WARTUNGSANLEITUNG

HRs

321 - 601 - 800 - 1000

JUMBO

800 - 1000

ALLGEMEINE EMPFEHLUNGEN....4

BENUTZERHANDBUCH....5

Thermostat 5

GERÄTEBESCHREIBUNG 6

Modelle - Typen HRs 321 - 601 -800 - 1000 / JUMBO 800 - 1000....6

TECHNISCHE DATEN 8

Abmessungen....8

Elektrische Anschlüsse (Optional für HRs 321 - 601 - 800 - 1000)....11

Hydraulische Anschlüsse....11

Leistung....12

Grenzbedingungen für den betrieb 12

INSTALLATION 13

Verpackung 13

Werkzeuge....13

Sicherheitshinweise....14

Vorbereitung des Speichers (Typ HRS mit Weichschaumisolierung)....16

Vorbereitung des Speichers (Jumbo 800 - 1000 mit Metallgehäuse)......18

Anschluss....20

Parallel-Schaltung von Speichern (Schema 3 Speicher)....22

Optionales Anschlusskit für Brauchwasser 22

INBETRIEBNAHME....23

Sicher heits hinwise zur Befüllung....23

Befüllung 24

Prüfungen vor Inbetriebnahme 26

WARTUNG......27

Regelmäßige Kontrolle durch den Anlagenbetreiber 27

Jährliche Wartung....27

Entleerung....28

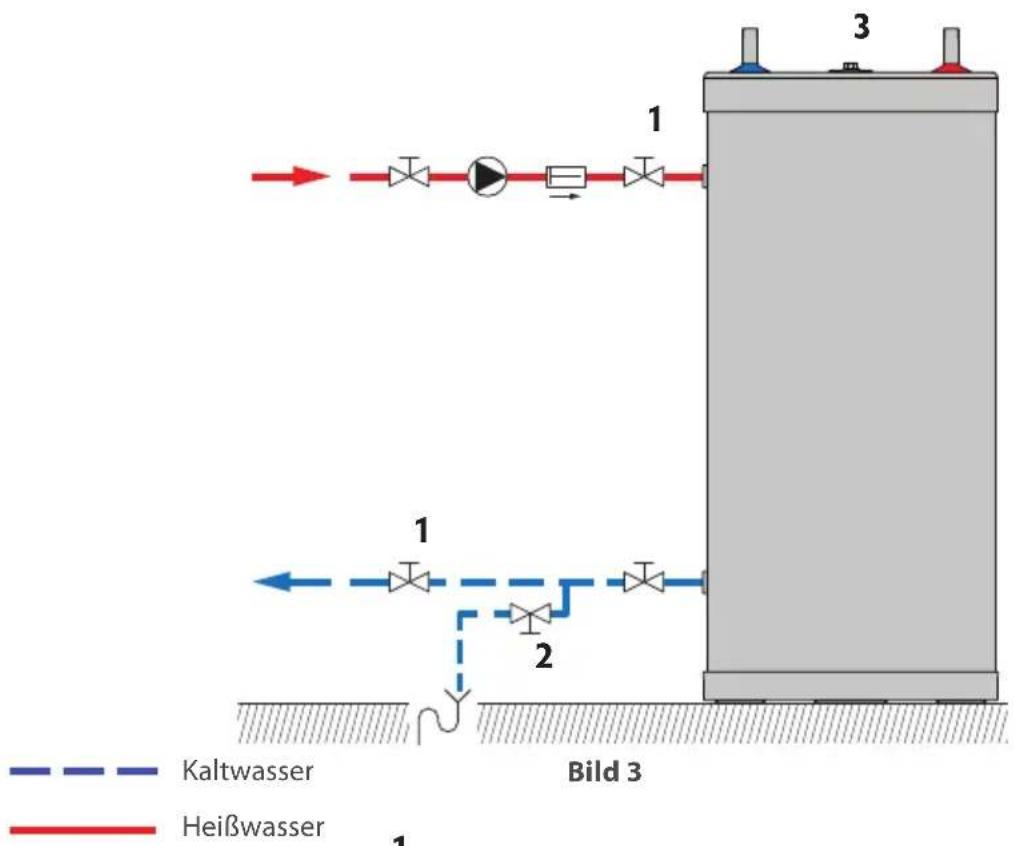

Das System wieder in Betrieb nehmen 28

DE

ANMERKUNGEN

• Diese Anleitung enthält wichtige Informationen in Bezug auf die Installation, den Betrieb und die Wartung des Speichers.
• Diese Anleitung ist dem Anlagenbetreiber zur sorgfältigen Aufbewahrung auszuhändigen.
• Die Verfügbarkeit bestimmter Modelle und der entsprechenden Zubehörteile kann je nach Markt variieren.
• Der Hersteller behält sich das Recht vor, die technischen Daten und Ausstattungen seiner Produkte ohne vorherige Ankündigung zu ändern.

Wir lehnen jede Verantwortung für Schäden ab, die auf Nichteinhaltung der Hinweise in diesem technischen Handbuch zurückzuführen sind.

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Ohne vorherige schriftliche Genehmigung des Herstellers dürfen unter keinen Umständen Modifikationen im Geräteinneren vorgenommen werden.
• Die Installation des Gerätes ist von qualitiziertem Fachpersonal in Übereinstimmung der einschlägigen Normen und Vorschriften durchzuführen.
• Die Anlage muss den in diesem Handbuch enthaltenen Anweisungen sowie den einschlägigen Normen und Vorschriften für Anlagen zur Brauchwasserbereitung entsprechen.
• Bei Missachtung der Anweisung besteht Verletzungsgefahr sowie die Gefahr von Umweltemissionen.
• Der Hersteller lehnt jede Verantwortung für Schäden durch Installationsfehler oder die Verwendung von nicht durch den Hersteller zugelassenen Geräten oder Zubehörteilen ab.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Zur Gewährleistung einer einwandfreien Gerätefunktion muss jährlich eine Überprüfung und Wartung durch einen Installateur bzw. eine autorisierte Wartungsfirma durchgeführt werden.
• Verständigen Sie bei Störungen Ihren Installateur.
• Defekte Teile dürfen nur durch Originalersatzteile des Herstellers ersetzt werden.
• Unsere Brauchwasserspeicher wurden ausschließlich zur Erwärmung und Speicherung von Brauchwasser konzipiert und hergestellt.
• Die Brauchwasserspeicher sind ausschließlich mit Heizwasser im geschlossenen Kreislauf zu erwärmen Das Baujahr und die Seriennummer des Speichers, welche auf dem Typenschild angegeben sind, müssen ACV im Falle einer Beanstandung vorgelegt werden! Andernfalls wird die Beanstandung nichtig gemacht!

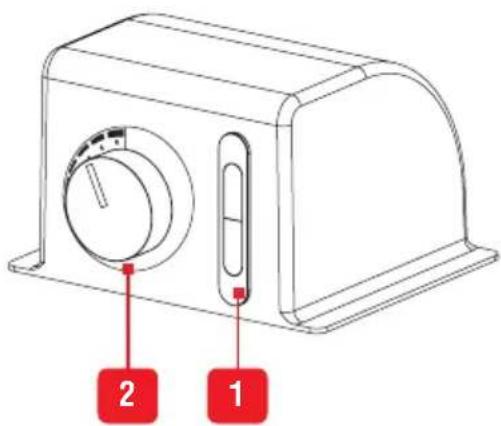

THERMOSTAT

Das Thermostat ist optional für die HRs Speicher mit Weichschaumisolierung, aber ist Standard für die Jumbo Speicher mit Metallgehäuse.

1. Thermometer: Zeigt die Temperatur im Warmwasserspeicher an.
2. Regelknopf : ermöglicht die Warmwassertemperatur zu regeln. Er läßt sich eine 1/4 Umdrehung im Bereich von 60°C bis 90°C regeln.

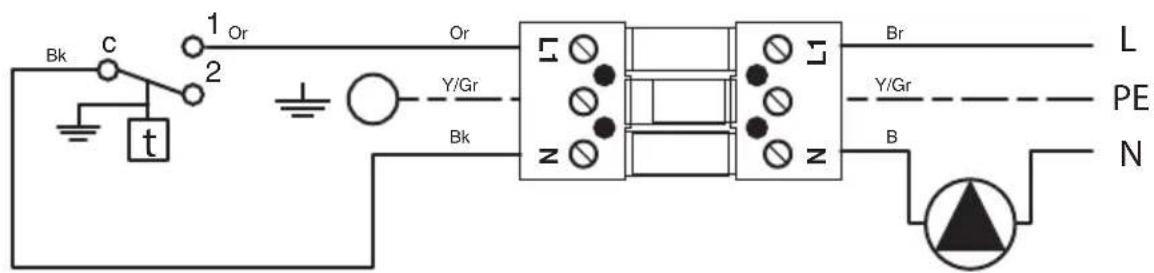

Schaltplan (Jumbo 800 - 1000)

Bk C 1 Or 2 t Y/Gr Bk Or z z Br L PE N

B. Blau

Br. Braun

Bk. Schwarz

Or. Orange

Y/Gr. Gelb / Grün

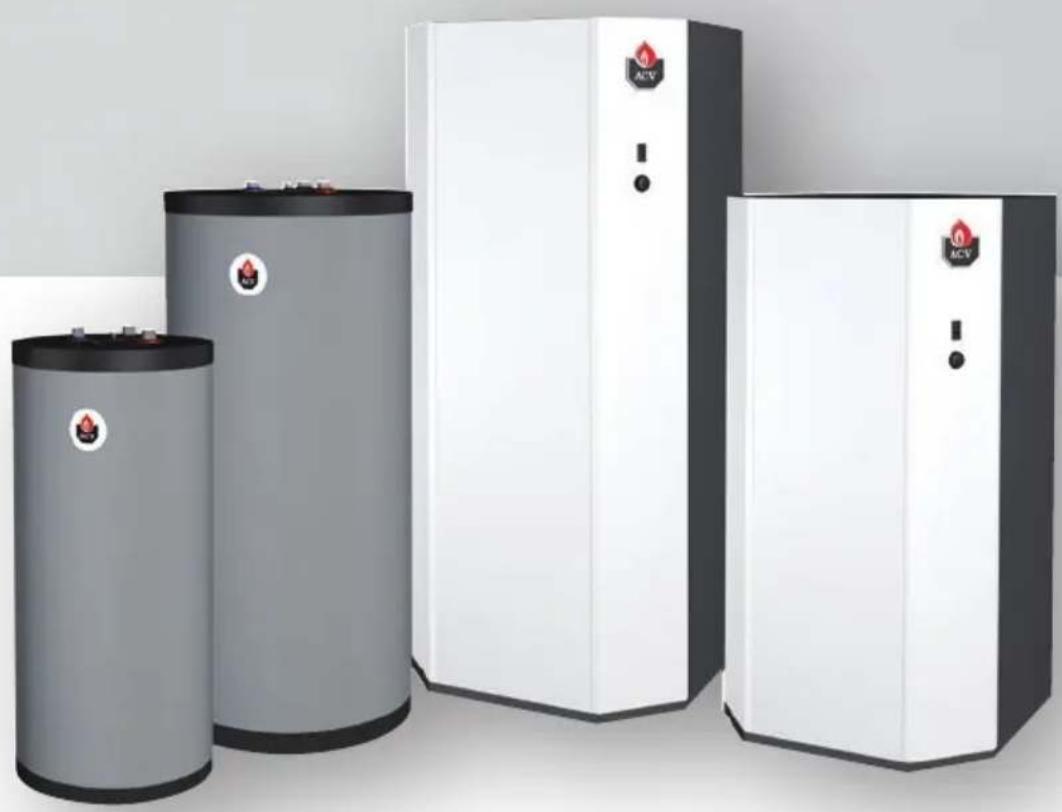

MODELLE - Typen HRs 321 - 601 -800 - 1000 / JUMBO 800 - 1000

Indirekt beheizter Warmwasserspeicher, für bodenstehende Montage! Ausgestattet mit einer großen Wärmetauscherfläche, welche für mittlere und große Installationen geeignet ist. Durch ein spezielles Kit können diese Speicher parallel geschalten werden! Dadurch wird eine hohe Schüttleistung erreicht, welche alle Anwendungsfälle abdeckt!

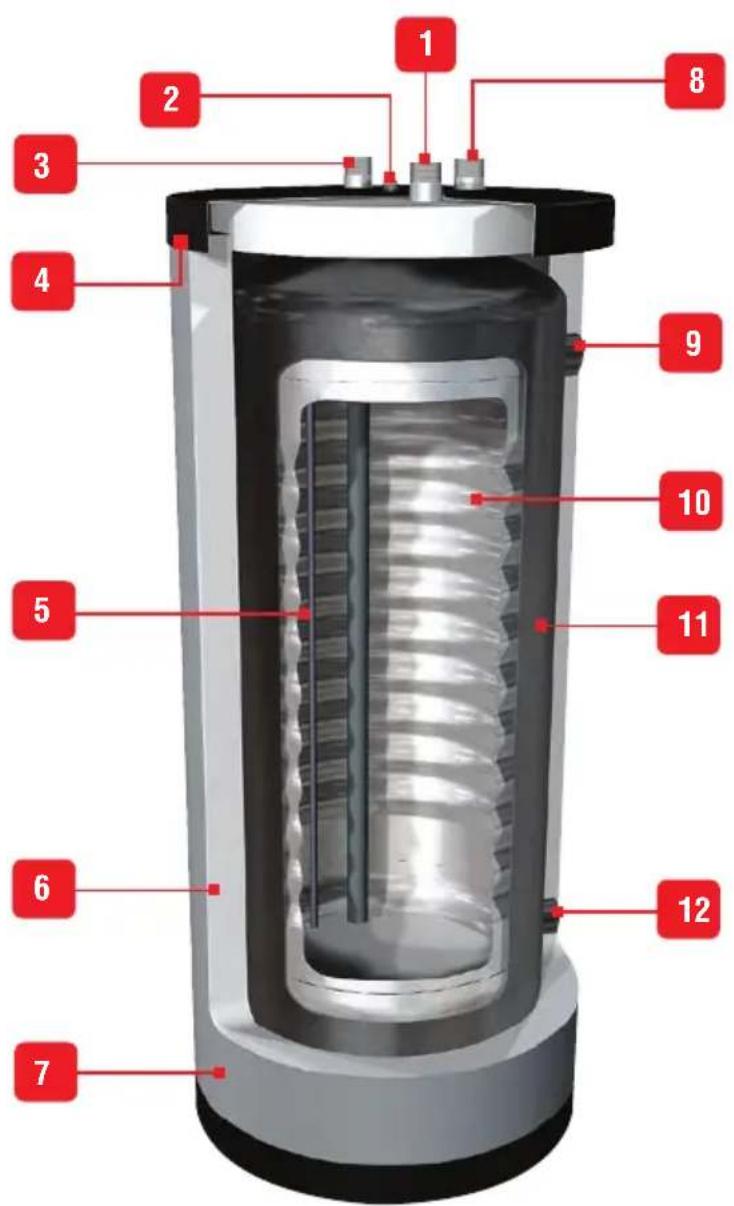

HRs 321 - 601

Legende

1. Warmwasserausgang
2. Manueller Entlüfter
3. Kaltwassereingang
4. Abdeckung aus starrem Polypropylen (schwarz)
5. Tauchhülse aus Edelstahl
6. 70 mm Weichschaumisolierung
7. Vinyl-Außenmantel mit Reißverschluß
8. Zirkulationsanschluß
9. Heizungsvorlauf
   10.Brauchwasserspeicher aus Edelstahl
   11.Wasserspeicher (Heizkreislauf) aus Stahl
   12.Heizungsrücklauf

Innentank ohne Isolierung

Legende

1. Warmwasserausgang
2. Zirkulationsanschluß
3. Kaltwassereingang
4. Heizungsvorlauf
5. Brauchwasserspeicher aus Edelstahl
6. Heizungsrücklauf
7. Handloch
8. Tauchhülse aus Edelstahl
9. Manueller Entlüfter

10.Wasserspeicher (Heizkreislauf) aus Stahl

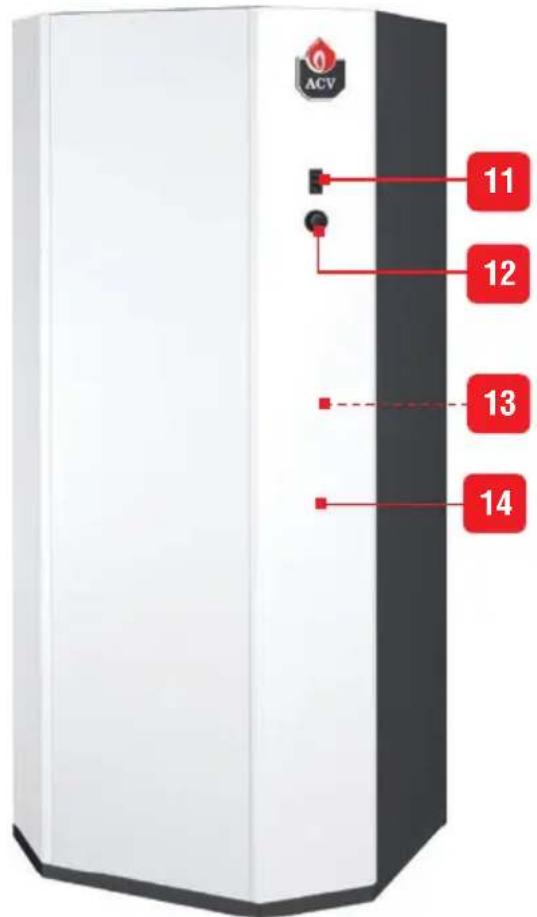

Jumbo 800 - 1000 mit Metallgehäuse

1. Thermometer
   12.Regelknopf
2. 120 mm RockWool Isolierung (nicht dargestellt)
3. Metallgehäuse

ACV 11 12 13 14

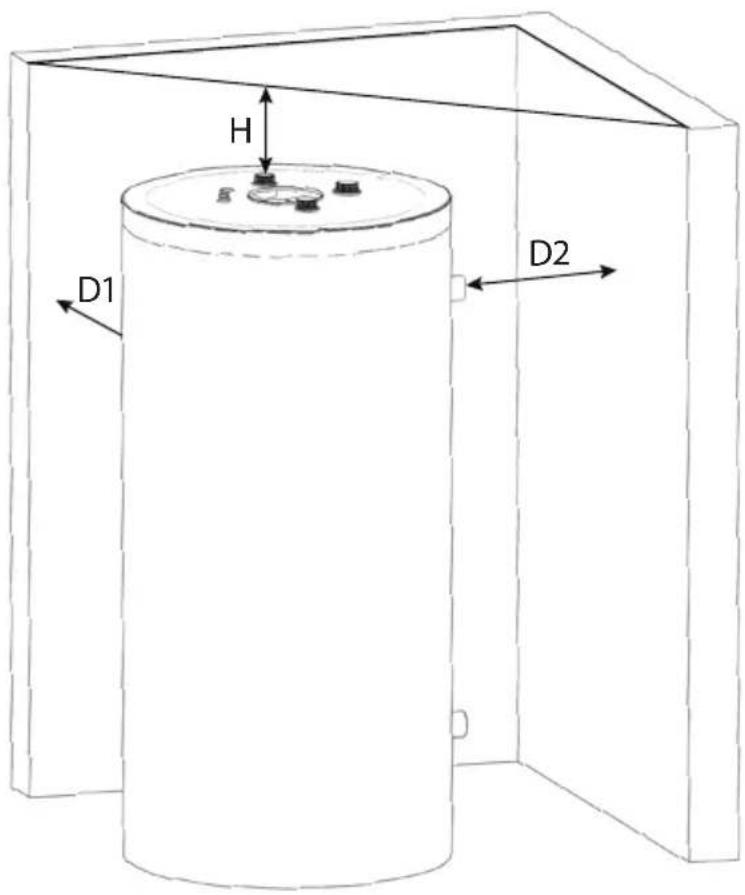

Platzbedarf		HRs
		321 601 800 1000
D1 (mm)	Empfohlen (1 Speicher) 1000 1000 1000 1000
	Minimal (Parallel-Schaltung) 425 425 550 550
D2 (mm)	Empfohlen 1000 1000 1000 1000
	Minimal 800 800 800 800
Höhe (mm)	Empfohlen 250 250 300 300
	Minimal 150 180 210 180

H D1 D2

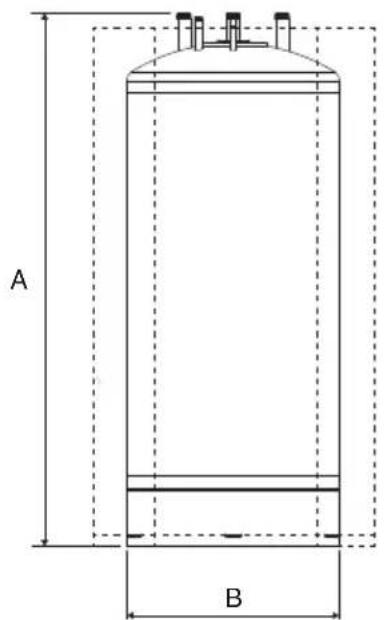

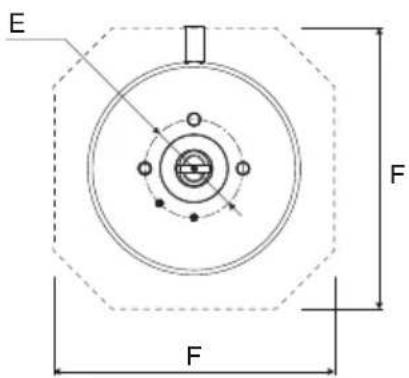

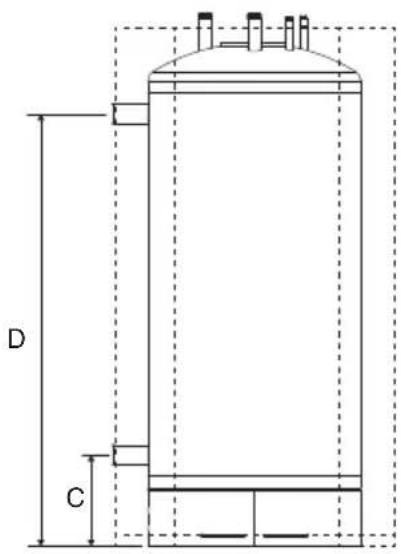

Speicher Abmessungen	JUMBO
	800 1000
A = Höhe mm 1955 2355
B = ∅ mm 780 780
C mm 335 335
D mm 1585 1985
E = ∅ mm 360 360
F mm 1020 1020
Leergewicht Kg 360 380

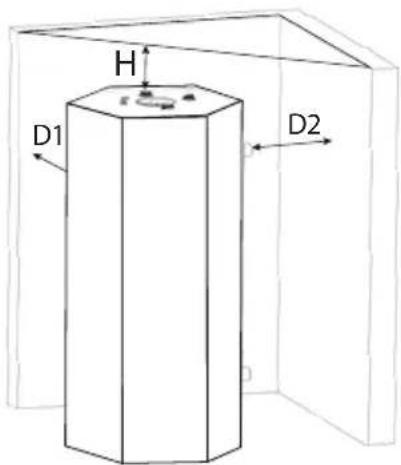

Platzbedarf

D1 (mm)	Empfohlen (1 Speicher) 1000 1000
	Minimal (Parallel-Schaltung.) 550 550
D2 (mm)	Empfohlen	1000 1000
	Minimal	800 800
H (mm)	Empfohlen	300 300
	Minimal	210 180

A B

D C

E F F

H D1 D2

ELEKTRISCHE ANSCHLÜSSE (Optional für HRS 321 - 601 - 800 - 1000)

Hauptanschlüsse		HRs		HRs / JUMBO
		321	601	800	1000
Versorgungsspannung	V~	230/240	230/240	230/240	230/240
Versorgungsfrequenz	Hz	50	50	50	50
Max. Leistung	kW	1,3	1,3	1,3	1,3
Max. Absicherung	A	6	6	6	6

HYDRAULISCHE ANSCHLÜSSE

Hauptdaten		HRs HR		s/JUMBO
		321 601 800 1000
Gesamtinhalt L 303 606 800 1000
Inhalt Primärkreislauf (Heizung) L 40 161 125 160
Heizungsanschluss [F] " 2 2 2 2
Brauchwasseranschluss [M]	"	1.1/2	1.1/2	1.1/2	1.1/2
Zirkulationsanschluß [M]	"	3/4	3/4	3/4	3/4
Heizfläche	m^2 2,65 3,58		4,56 5,50
Primärdurchfluss	L/h	6900 7200 7500 7800

LEISTUNG

Brauchwasserleistung		HRs		HRs/JUMBO
Betrieb bei 80°C		321	601	800	1000
Spitzenleistung bei 40 °C L/10' 922 1345 1881 2265
Spitzenleistung bei 45 °C L/10' 790 1153 1612 1941
Spitzenleistung bei 60 °C L/10' 504 706 961 1145
Spitzenleistung bei 40 °C L/60' 2732 3437 4270 4940
Spitzenleistung bei 45 °C L/60' 2342 2946 3660 4234
Spitzenleistung bei 60 °C L/60' 1402 1733 2124 2438
Dauerleistung bei 40 °C L/h	2172 2511 2868 3210
Dauerleistung bei 45 °C L/h	1862 2152 2458 2751
Dauerleistung bei 60 °C L/h	1077 1232 1395 1562
NL-Zahl	NL	18	34	67	87
max. Wärmeaufnahme	kW	76	88	100	112

Betriebstemperatur.: 90°C

T° des Speisewassers:: 10°C

GRENZBEDINGUNGEN FÜR DEN BETRIEB

Max. Betriebsdruck [Speicher mit Wasser gefüllt]

• Heizkreislauf: 3 bar
• Brauchwasserkreislauf: 10 bar

Betriebstemperatur

- Höchsttemperatur: 90°C

Versorgungsdruck [Brauchwasserkreislauf]

- Max. 6bar ohne das ein Druckminderer eingebaut werden muss

Wasserqualität

• Chlorid < 150 mg/L
• 6 ≤ pH ≤ 8
• Wenn der Härtegrad des Trinkwassers > 11,2°dH ist, ist die Installation eines Wasserenthärters zu empfehlen.
• Einhaltung des VDI 2035

VERPACKUNG

Alle gelieferten Geräte werden vor Auslieferung getestet und seperat verpackt.

HRS Speicher

Box 1: Speicher + Installations- Bedienungs- u. Wartungsanleitung + Typenschild

Box 2: Weichschaumisolierung + Abdeckung + alle benötigten Rosetten.

Jumbo Speicher

Box 1: Speicher + Installations- Bedienungs- u. Wartungsanleitung + Typenschild.

Box 2: Metallummantelung.

Box 3: 60mm Rockwoolisolierung 3 Rollen.

Für die Montage der Ummantelung, schauen Sie "Vorbereitung des Speichers (Typ HRS mit Weichschaumisolierung)", Seite 16 und 18.

Generelle Hinweise

In Sie sicher das das Typenschild gut sichtbar am Speicher angebracht ist!

ersteller behält sich das Recht vor, die technischen Daten und Ausstattungen seiner Produkte ohne vorherige Ankündigung zu ändern.

erfügbarkeit bestimmter Modelle und der entsprechenden Zubehörteile kann je nach Markt variieren.

WERKZEUGE

• Anschlüsse (elektrisch, hydraulisch) müssen durchgeführt werden in Übereinstimmung und entspricht den einschlägigen Normen und Vorschriften.
• Wenn die letzte Entnahmestelle sehr weit entfernt vom Speicher ist, installieren Sie eine Brauchwasserzirkulationspumpe, somit wird ein schnelles zapfen von Warmwasser ermöglicht.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Der Brauchwasserspeicher ist in einem trockenen Raum zu installieren, der gegen äußere Witterungseinflüsse geschützt ist.
• Installieren Sie die Anwendung so, dass jedezeit ein einfacher Zugang möglich ist.
• Der Edelstahl-Innenbehälter ist direkt mit der Erdung zu verbinden, um jedes Korrossionsrisiko zu vermeiden (örtliche Vorschriften der VDE beachten)!
• Installieren Sie einen Druckminderer welcher den Brauchwasserdruck auf 4,5 bar reduziert, wenn der Versorgungsdruck höher als 6 bar ist.
• Installieren Sie im Brauchwasserkreis eine vorschriftsmäßige Sicherheitsgruppe mit Sicherheitsventil, Rückschlagklappe und Absperrventil.
• Stellen Sie sicher das der Auslauf der Sicherheitsgruppe direkt in den Abfluss geleitet wird, um jegliche potentielle Gefahren zu vermeiden.
• Um ein Auslaufen von Wasser am Speicher zu vermeiden, darf die Sicherheitsgruppe keinesfalls oberhalb des Speichers installiert werden.

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Heißes Wasser kann zu Verbrühungen führen! Bei häufiger Warmwasserentnahme in kleinen Mengen kann es im Speicher zu so genannter Schichtenbildung kommen. Die obere Warmwasserschicht kann dann sehr hohe Temperaturen erreichen.
• ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt.
• Das für die Waschmaschine, die Geschirrspülmaschine und andere Nutzungen entnommene Wasser kann schwere Verbrühungen verursachen.
• Lassen Sie niemals Kinder, alte, kranke oder behinderte Personen im Bad oder in der Dusche unbeaufsichtigt, damit jeder Kontakt mit zu heißem Wasser, das schwere Verbrühungen verursachen kann, verhindert wird.
• Erlauben Sie kleinen Kindern keinesfalls, selbst heißes Wasser zu entnehmen oder sich selbst ein Bad einzulassen.
• Stellen Sie die Wassertemperatur gemäß der Nutzung und den geltenden Installationsvorschriften ein.
• Es besteht die Gefahr, dass sich Bakterien einschließlich der „Legionella pneumophila“ entwickeln, wenn nicht eine Mindesttemperatur von 60 °C sowohl im Speicher als auch in den Warmwasserleitungen beibehalten wird.

Wichtige Hinweise für die elektrische Sicherheit

• Elektrische Anschlüsse dürfen nur durch autorisierte Fachkräfte vorgenommen werden.
• Installieren Sie einen Heizungsnotschalter, um die Anlage bei Wartungs- und Reparaturarbeiten spannungsfrei zu schalten!
  • Schalten Sie die Anlage bei jeglichen Arbeiten spannungsfrei.
• Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit körperlich, sensorisch oder geistig eingeschränkten Fähigkeiten, oder für unerfahrene und unwissende Personen geeignet, es sei denn, diese wurden von einer Schutzbefohlenen Person in Bezug auf den Gebrauch des Gerätes beaufsichtigt oder angeleitet.

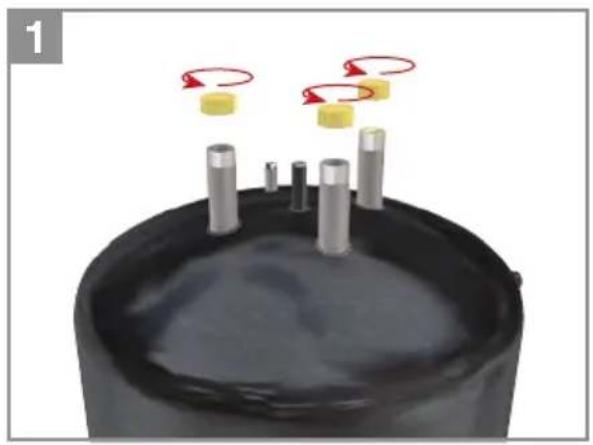

VORBEREITUNG DES SPEICHERS (Typ HRS mit Weichschaumisolierung)

ACV Logo Sticker hier anbringen.
Typenschild hier anbringen.

VORBEREITUNG DES SPEICHERS (JUMBO 800 - 1000 mit Metallgehäuse)

8 Platzieren Sie den Fühler des Thermostats und des Thermometers.

eren Sie das Typenschild am Außenmantel des Speichers, so das es gut sichtbar ist!.

ANSCHLUSS

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Beachten Sie die Sicherheitshinweise für die Installation, ein Nichtbeachten dieser Hinweise kann zu Schäden an der Installation, Verletzungen oder Tod führen!.
• Heißes Wasser kann zu Verbrühungen führen! ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Der Trinkwasserkreislauf des Speichers muss mit einer Sicherheitseinrichtung ausgestattet werden, bestehend aus Absperrventil, Rückflussverhinderer, Prüfventil, Sicherheitsventil 7bar, Prüfventil, Sicherheitsventil 7bar, Ausdehnungsgefäß optional mit entsprechender Größe! mit entsprechender Größe! Stellen Sie sicher, dass der Kreislauf zwischen Speicher und dem Sicherheitsventil immer offen ist.
• Der 3. Anschluss ist für eine Zirkulationsleitung, wenn dieser nicht genutzt wird muss dieser mit einer Metall-Verschlusskappe abgedichtet werden!

Generelle Hinweise

• In bestimmten Ländern müssen Brauchwasser-Kits zugelassen werden.
  • Die Anschlußschemen sind nur vereinfacht dargestellt!

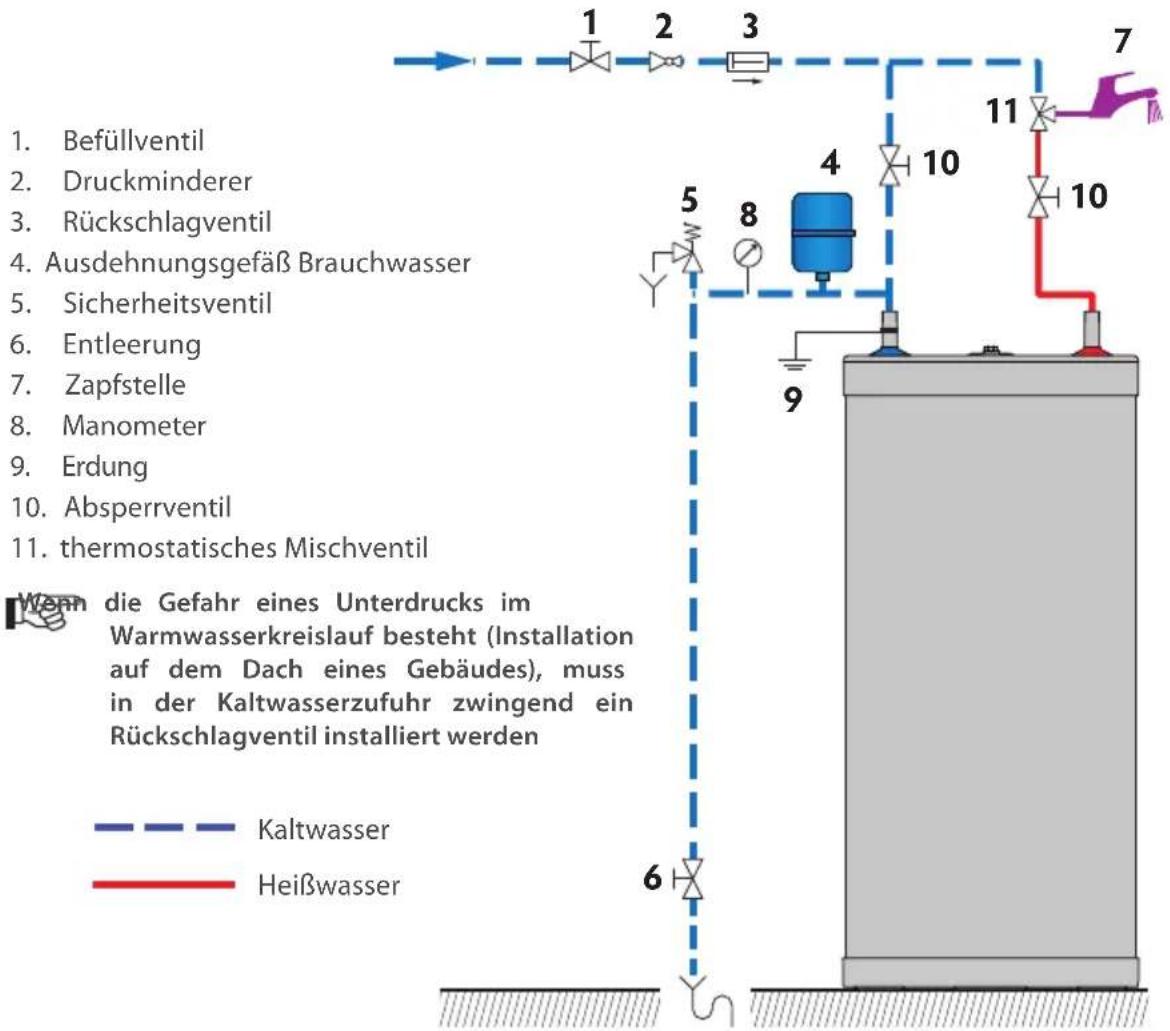

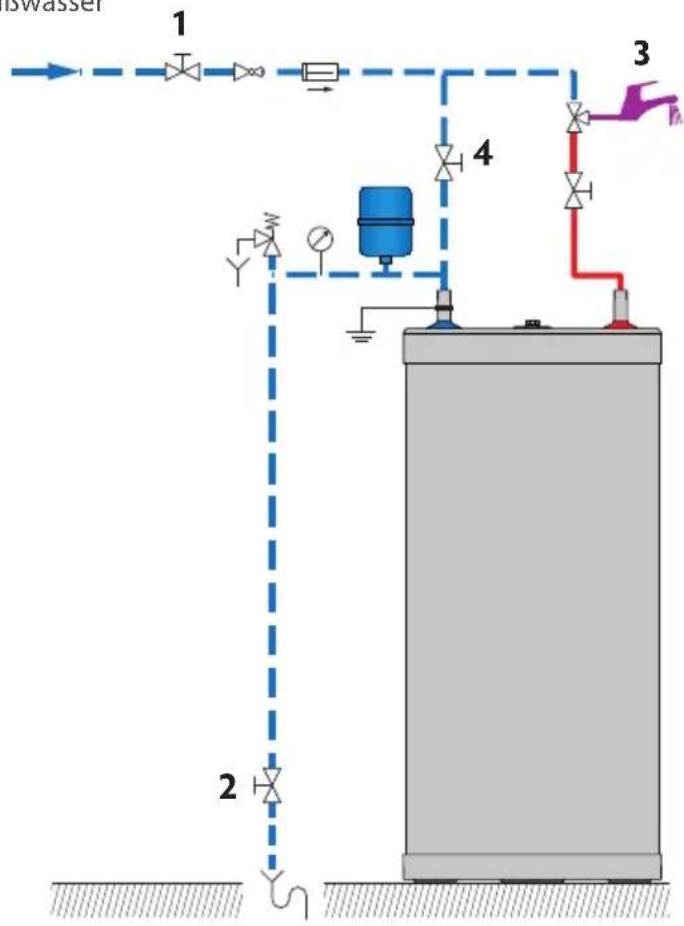

BRAUCHWASSERANSCHLUSS (bodenstehende Installation)

1. Befüllventil 2. Druckminderer 3. Rückschlagventil 4. Ausdehnungsgefäß Brauchwasser 5. Sicherheitsventil 6. Entleerung 7. Zapfstelle 8. Manometer 9. Erdung 10. Absperrventil 11. thermostatisches Mischventil Kaltwasser Heißwasser Wern die Gefahr eines Unterdrucks im Warmwasserkreislauf besteht (Installation auf dem Dach eines Gebäudes), muss in der Kaltwasserzufuhr zwingend ein Rückschlagventil installiert werden

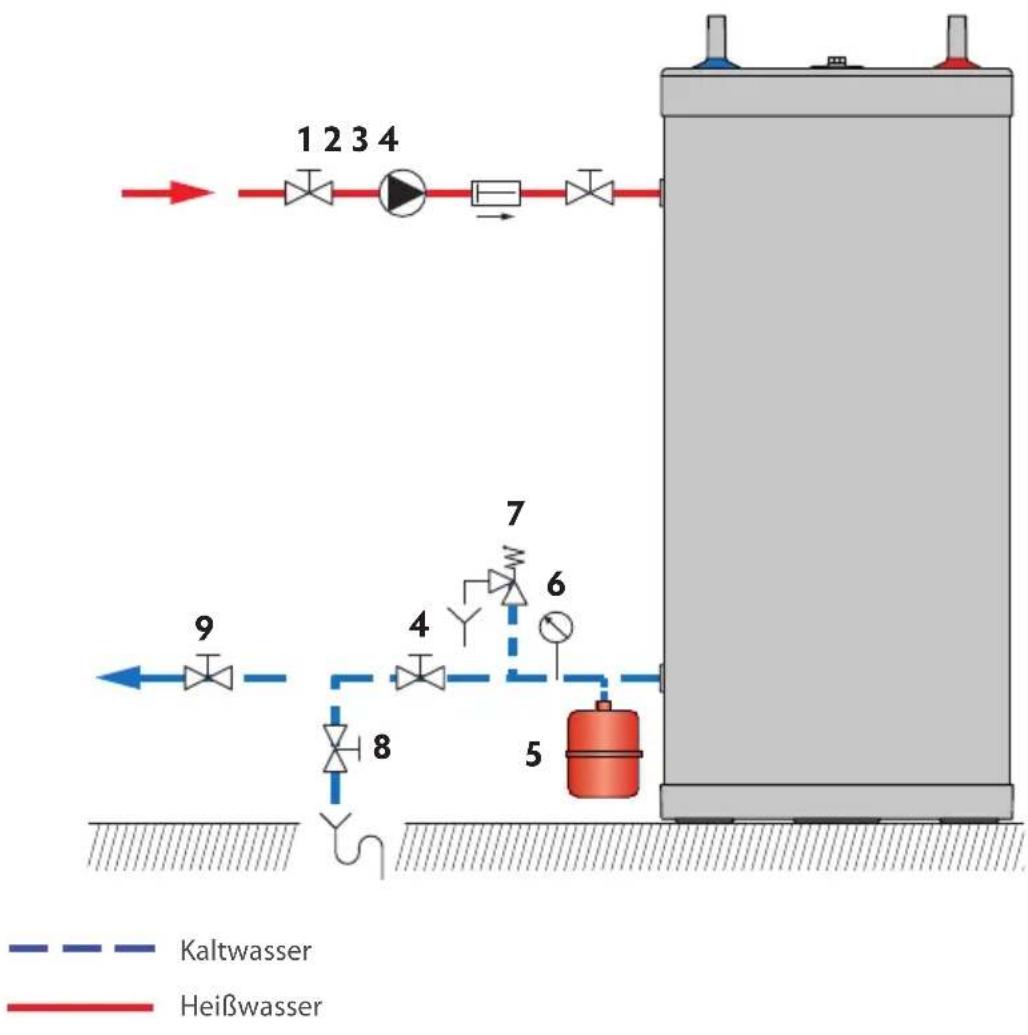

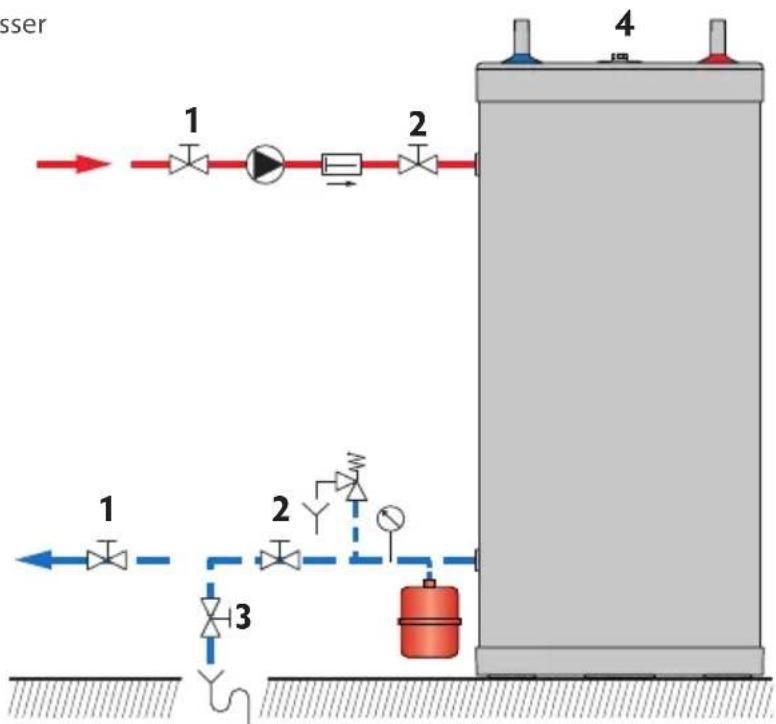

ANSCHLUSS AN DEN HEIZKREISLAUF (bodenstehende Installation)

1. Befüllventil Primärkreislauf
2. Speicherladepumpe
3. Rückschlagventil
4. Absperrventil Heizkreislauf
5. Ausdehnungsgefäß
6. Manometer
7. Sicherheitsventil (3 bar)
8. Entleerung
9. Absperrventil

1 2 3 4 08:30 Kaltwasser Heißwasser

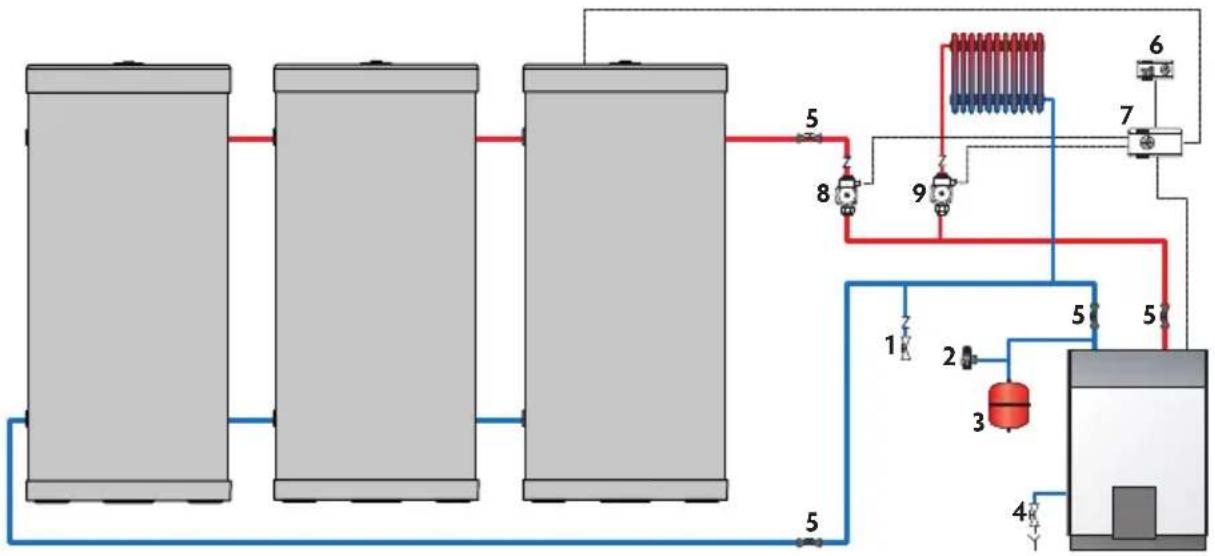

PARALLEL-SCHALTUNG VON SPEICHERN (Schema 3 Speicher)

Empfohlene Anwendung für Abwärme und Fernwärmeanwendungen.

Art der Speicherverbindung verringert die Leistung des Systems für die Wasser erwärmung! Achten Sie darauf das System größer zu dimensionieren! Ein spezielles Verbindungs-Kit wird von ACV angeboten.

Legende

1. Befüllventil Primärkreislauf
2. Sicherheitsventil (3 bar)
3. Ausdehnungsgefäß
4. Entleerung

5. Absperrhahn Primärkreislauf

6. Raumthermostat (optional)

7. Regelung (optional)
8. Ladepumpe
9. Heizkreispumpe

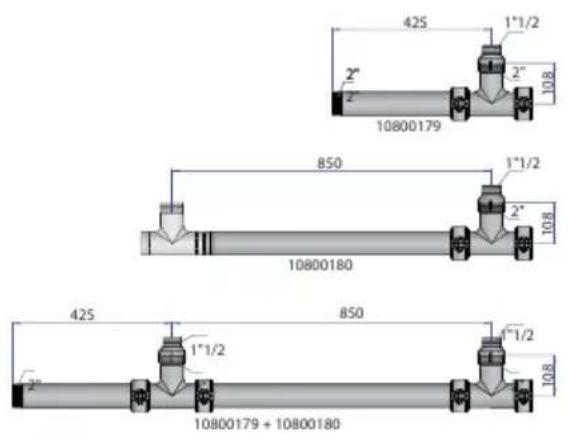

OPTIONALES ANSCHLUSSKIT FÜR BRAUCHWASSER

425 1"1/2 2" 2" 10800179 850 1"1/2 2" 10800180 425 850 1"1/2 2" 10800179 + 10800180

HRs: 10800179 - 10800180

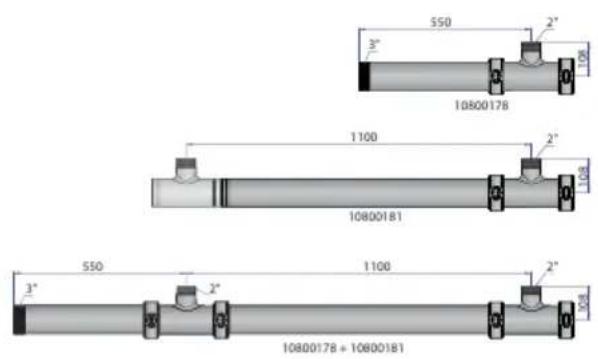

550 2" 10800178 1100 2" 10800181 550 2" 1100 2" 308 10800178 + 10800181

HRs / JUMBO : 10800178 - 10800181

SICHERHEITSHINWEISE ZUR BEFÜLLUNG

Wichtige Anweisungen für die Personen- und Umweltsicherheit

• Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf.
• Verwenden Sie kein Frostschutzmittel für Kraftfahrzeuge. Dieses kann zu schweren Verletzungen, zum Tod oder zur Beschädigung der Räume führen.
• Wenn ein Frostschutzmittel für den Heizkreislauf erforderlich ist, muss dies den Gesundheitsvorschriften entsprechen und darf nicht toxisch sein. Für Lebensmittel geeignetes Propylenglykol wird empfohlen. Es muss nach den örtlichen Vorschriften verhältnismäßig verdünnt werden.
• Wenden Sie sich an den Hersteller, um Informationen zur Verträglichkeit des Frostschutzmittels mit den Fertigungswerkstoffen des Speichers zu erhalten.

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Vor der Inbetriebnahme des Brauchwasserspeichers führen Sie eine Dichtigkeitsprüfung durch, um jedes Leckagerisiko während des Betriebs der Anlage auszuschließen.
• Diese Dichtigkeitsprüfung des Brauchwasserspeichers ist ausschließlich mit Trinkwasser durchzuführen. Der Überdruck zur Prüfung der Anlage darf maximal 8,6 bar betragen.
• Informieren Sie sich über die örtlichen Bestimmung zur Verwendung von Frostschutzmittel.
• Durch Verwendung von Frostschutzmittel verringert sich die Heizleistung!

BEFÜLLUNG

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

- Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf.

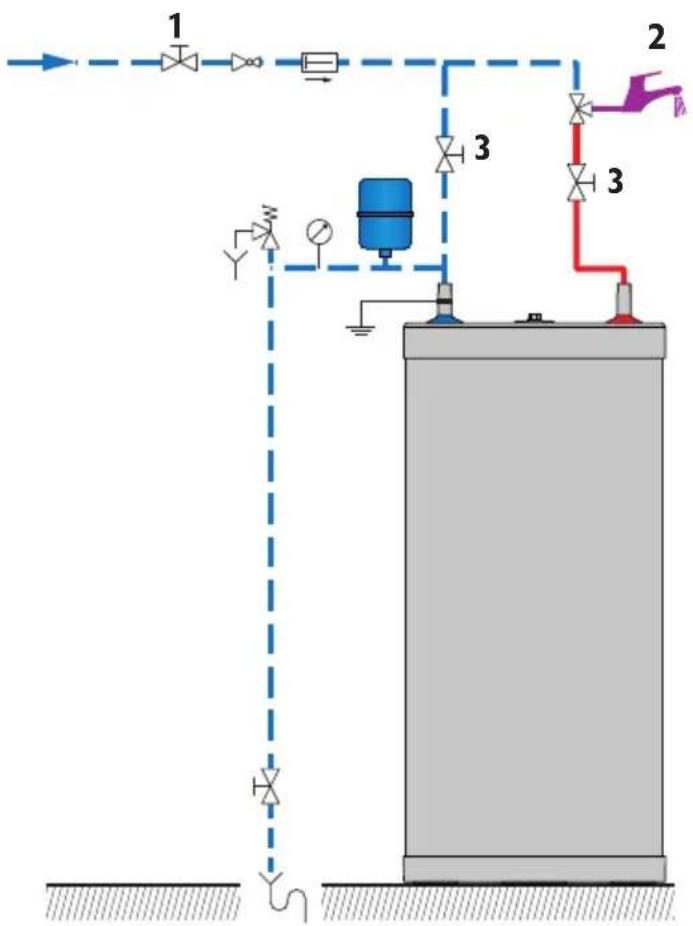

BEFÜLLUNG DES BRAUCHWASSERSPEICHERS (Bild 1)

Generelle Hinweise

- Leiten Sie den Ablass des Sicherheitsventils in den Abfluß.

1. Um den Speicher zu befüllen, muss die höchstgelegene Entnahmestelle (2) geöffnet werden, somit kann die Luft entweichen.
2. Befüllen Sie den Speicher des Brauchwasserbereiters, indem Sie die Befüllventil (1) und Absperrventil (3) öffnen.
3. Schließen Sie den Warmwasserhahn (2), wenn sich der Wasserdurchsatz stabilisiert hat und die vorhandene Luft vollständig entwichen ist.
4. Prüfen Sie die Dichtigkeit aller Anschlüsse der Anlage.

DE

BEFÜLLUNG DES HEIZKREISLAUFS (Bild 2)

Generelle Hinweise

- Wenn der Speicher in einer Heizungsinstallation eingebunden ist, schauen Sie in die Kesselanleitung.

1. Stellen Sie sicher, dass der Entleerungshahn (3) Ihres Primärkreislaufs richtig geschlossen ist.
2. Öffnen Sie die Absperrventile (1) und (2) des Heizkreislaufs, der mit dem Kessel verbunden ist.
3. Öffnen Sie den Entlüfter (4) im oberen Teil des Brauchwasserspeichers.
4. Wenn die Luft ausgetreten ist, schließen Sie zunächst den Enlüfter (4).

Bild 1

Bild 2

PRÜFUNGEN VOR INBETRIEBNAHME

• Stellen Sie sicher, dass die Sicherheitsventile im Brauchwasser- und Heizkreislauf einwandfrei installiert sind und die Abläufe der Anlage an den Abfluss angeschlossen sind.
• Stellen Sie sicher, dass der Brauchwasserspeicher und der Heizkreislauf mit Wasser befüllt sind.
• Stellen Sie sicher, dass beide Kreisläufe richtig entlüftet wurden.
• Stellen Sie sicher, dass der obere Entlüfter, sowie die Fühlerhülse Edelstahl des Brauchwasserspeichers dicht ist.
• Stellen Sie sicher, dass die Leitungen des Brauchwasser- und Heizkreislaufs richtig angeschlossen sind und keine Leckagen aufweisen.

INBETRIEBNAHME

Sie die Anlage in Betrieb nehmen, lesen Sie die Bedinungsanleitung.

REGELMÄSSIGE KONTROLLE DURCH DEN ANLAGENBETREIBER

• Prüfen Sie den Druck am Manometer des Heizkreislaufs: Dieser sollte zwischen 0,5 und 1,5 bar liegen.
• Führen Sie regelmäßig eine Sichtprüfung der Ventile, der Anschlüsse, der Fühler-Tauchhülse und des Zubehörs durch, um eventuelle Leckagen und Fehlfunktionen festzustellen.
• Prüfen Sie regelmäßig den Entlüfter im oberen Teil des Speichers, um zu gewährleisten, dass es hier keine Leckage gibt.
• Überprüfen Sie die einwandfreie Funktion des Sicherheitsventils für das Brauchwasser.
• Verständigen Sie bei Störungen einen Techniker oder Ihren Installateur

JÄHRLICHE WARTUNG

Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage

• Die Ablaufleitung muss zur Atmosphäre offen sein. Wenn die Sicherheitsgruppe regelmäßig tropft, kann dies auf ein Problem mit dem Ausdehnungsgefäß oder auf Verunreinigung des Ventils zurückzuführen sein.
• Die Handlochöffnung kann für die Inspektion des Speichers (Edelstahl Innenkörper) genutzt werden. Wenn kein Handloch vorhanden ist, benutzen Sie einen Sanitäranschluss zur Sichtprüfung, z. B. in Verbindung mit einer Endoskop Kamera.

Die jährliche, von einem Techniker durchzuführende Wartung muss Folgendes umfassen:

• Die Überprüfung des Entlüfters: Durch Entlüftung des Systems kann es erforderlich sein, Wasser nachzufüllen.
• Prüfen Sie den Druck am Manometer (Heizkreislauf und Brauchwasserkreislauf).
  • Die manuelle Betätigung des Sicherheitsventils für das Brauchwasser ein Mal pro Jahr. Bei diesem Vorgang tritt heißes Wasser aus.
• Eine Überprüfung der korrekten Funktion der installierten Ventile, Armaturen, Steuergeräte und Zubehör (falls erforderlich Herstellerangaben beachten).

ENTLEERUNG

Wichtige Anweisung für die Personen- und Umweltsicherheit

- Das Wasser, welches aus dem Entleerungventil kommt ist sehr heiß und kann zu Verbrühungen führen. Stellen Sie sicher das sich keine Personen im Umkreis befinden!

Grundlegende Hinweise für die elektrische Sicherheit

- Unterbrechen Sie die elektrische Versorgung, bevor Sie den Speicher entleeren.

Wichtige Anweisung für die ordnungsgemäße Funktion der Anlage

• Entleeren Sie den Speicher, wenn er im Winter außer Betrieb genommen wird oder wenn Frostgefahr besteht. Wenn der Heizkreislauf Frostschutzmittel enthält, muss nur der Brauchwasserspeicher entleert werden. Wenn der Heizkreislauf kein Frostschutzmittel enthält, müssen der Heizkreislauf und das Brauchwasser abgelassen werden.
• Vor dem Ablassen des Brauchwassers, senken Sie den Druck des Heizkreislaufs auf 1 bar, damit der Brauchwasserspeicher gegen eine mögliche Druckverformung geschützt ist.

ENTLEERUNG DES HEIZKREISLAUFS (Bild 3)

Zum Entleeren des Heizkreislaufs für die Warmwasserbereitung:

1. Stoppen Sie die Speicherladepumpe.
2. Trennen Sie den Heizkreislauf des Brauchwasserbereiters, indem Sie die Ventile (1) schließen.
3. Schließen Sieden Entleerungshahn (2) mithilfe eines flexiblen Schlauchs an den Abfluss an.
4. Öffnen Sie den Entleerungshahn (2) und lassen Sie das Wasser aus dem Heizkreislauf in den Abfluss ab.
5. Öffnen Sie den Entlüfter des Speichers (3), um das Wasser schneller abzulassen.
6. Schließen Sie den Entleerungshahn (2) und den Entlüfter (3) wieder, wenn der Heizkreislauf des Speichers entleert ist.

ENTLEERUNG DES BRAUCHWASSERSPEICHERS (Bild 4)

Zum Entleeren des Speichers für den Brauchwasserbereiter:

1. Öffnen Sie ein Warmwasserventil (3) für mindestens 60 min vollständig um den Speicher abzukühlen.
2. Schließen Sie die Absperrventil (4) und Befüllventil (1).
3. Schließen Sieden Entleerungshahn (2) mithilfe eines flexiblen Schlauchs an den Abfluss an.
4. Öffnen Sie den Entleerungshahn (2) und lassen Sie das Wasser aus dem Brauchwasserspeicher in den Abfluss ab.
5. Öffnen Sie den Entlüfter des Kreislaufs (3), um das Wasser schneller aus dem Speicher abzulassen.
6. Schließen Sie das Warmwasserventil (3) und den Entleerungshahn (2) nachdem der Speicher entleert ist.

DAS SYSTEM WIEDER IN BETRIEB NEHMEN

Siehe auch Kapitel "Inbetriebnahme", Seite 23

Kaltwasser Heißwasser 1 2 3 Bild 3

Swasser 1 2 3 4

Bild 4

TYPENSCHI LD

PG ACV KERKPLEIN N° 39 1601 RUISEBROEK BELGIUM www.acv.com N° Art.: 06632801 Type: HRs 321 N° Ser.: 22213 Year: 2013 T. max.: 90° Max: Max: (21) 22213 (91) 06632801 (92) 2013
