BEDIENUNGSANLEITUNG OPTIMAT GVR 140-25 Condens Oertli

Installationsanleitung, Inbetriebnahme und Wartung Gas-Brennwertkessel mit Warmwassererwärmer

OPTIMAT GVR 140-15 Condens OPTIMAT GVR 140-25 Condens

1.1 Beschreibung 4
1.2 Zulassungen....4
1.3 Technische Daten des Heizkessels 5
1.4 Technische Daten des Schaltfeldes 5

2. HAUPTABMESSUNGEN 7

2.1 Heizkessel allein....7
2.2 Montagerahmen 7
2.3 Installationsmaße und Anschlüsse 8

3. FUNKTIONSPRINZIP 10

4. "OE-TRONIC 3"-SCHALTFELD....11

4.1 Beschreibung und Betriebsprinzip des OE-tronic 3-Schaltfeldes 11
4.2 Wahl des allgemeinen Betriebs (Blende geschlossen).... 13
4.3 Solltemperaturen für Heizung und Trinkwasser (Blende geschlossen) 14

5. WAHL EINES HEIZPROGRAMMES (BLENDE OFFEN)....15

5.1 Betrieber Einstellungen(Blende offen) (Siehe Anzeige - Reihenfolge der Absätze in ANHANG 1) ..... 16
5.2 Meldungen 18

6. INSTALLATION....18

6.1 Anforderungen an das Heizwasser.... 18
6.2 Anschluss 19

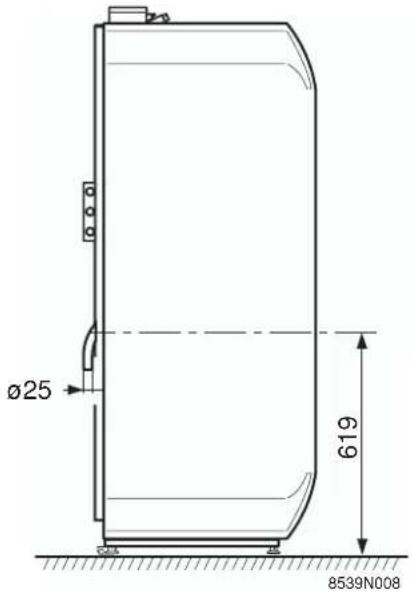

6.2.1 Kondensat-/Abwasseranschluss....20

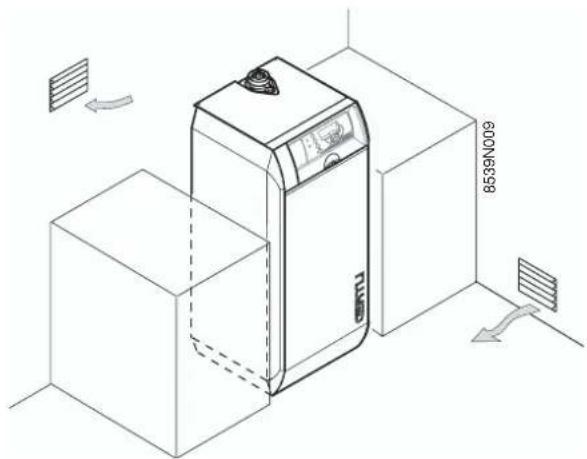

6.2.2 Verbrennungsluftzufuhr 20

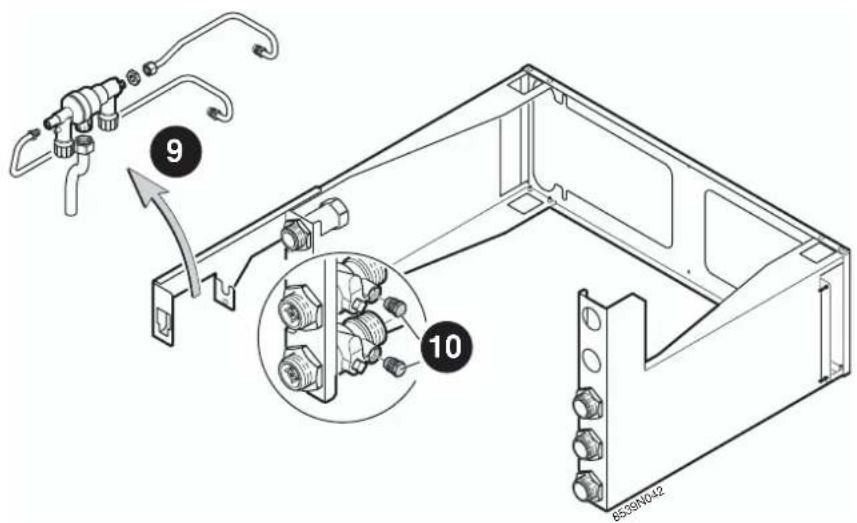

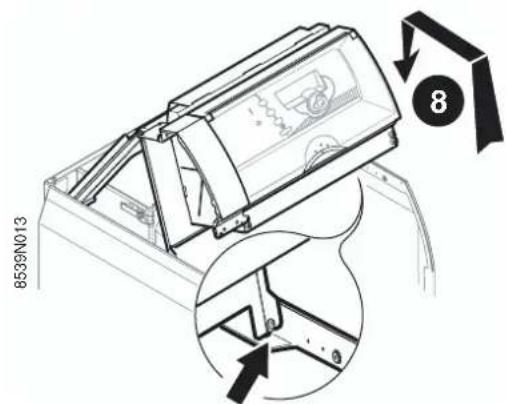

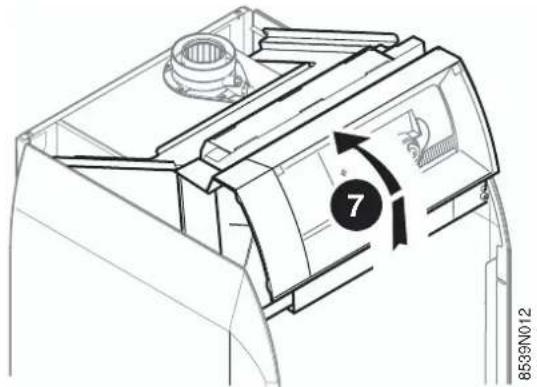

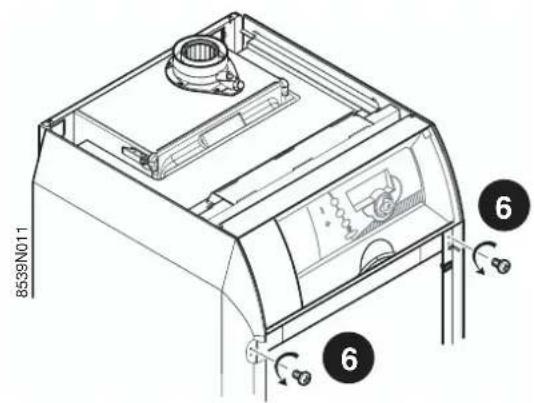

6.2.3 Montage: Montagerahmen nicht an der Wand befestigt bzw. Montagerahmen an der Wand befestigt20
6.2.4 Montage der Mischer-Anschlussplatine 24
6.2.5 Montage des Kabelbausatzes für direkte Fußbodenheizung. 24

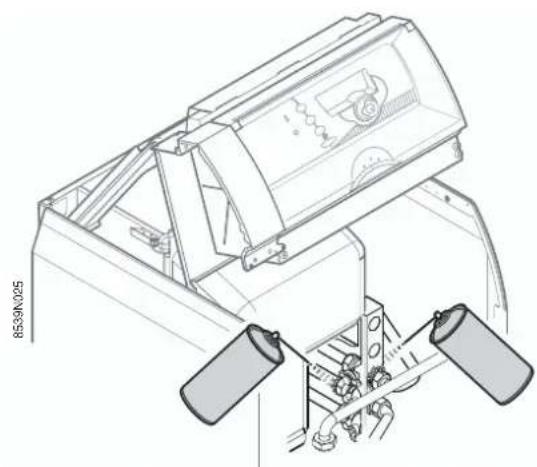

6.2.6 Kontrolle der Gasleitung 24

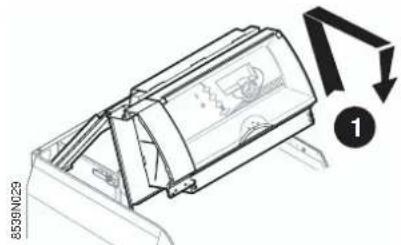

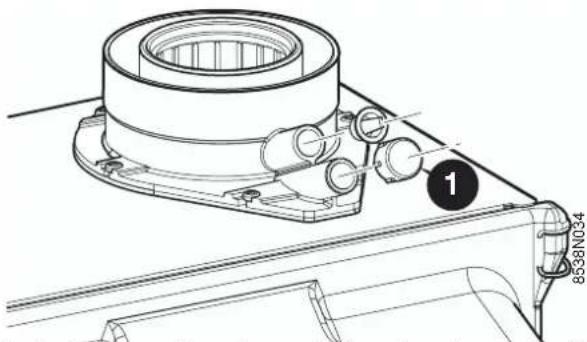

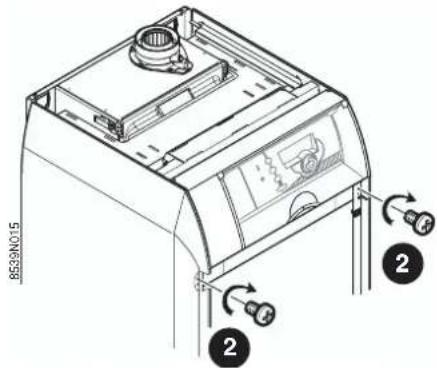

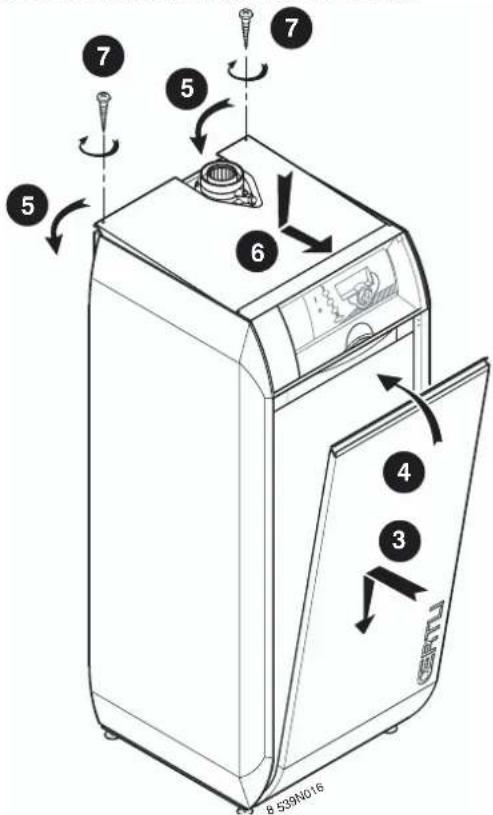

6.2.7 Heizkessel wieder montieren....24

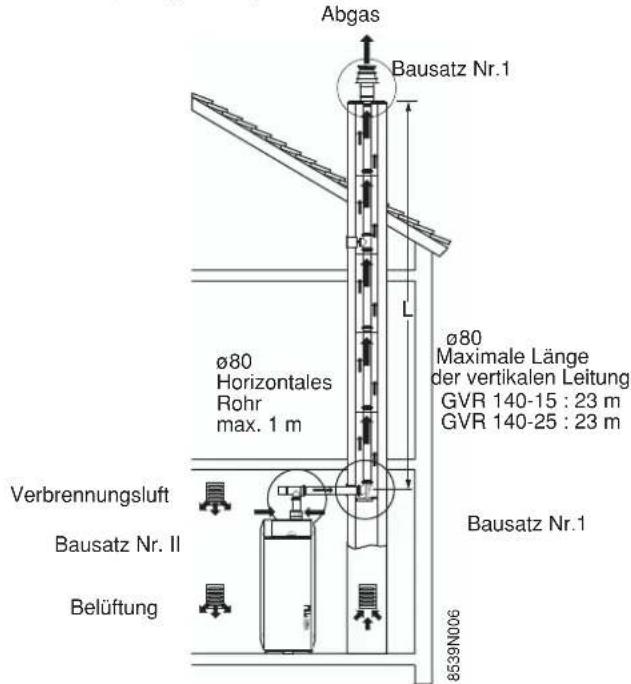

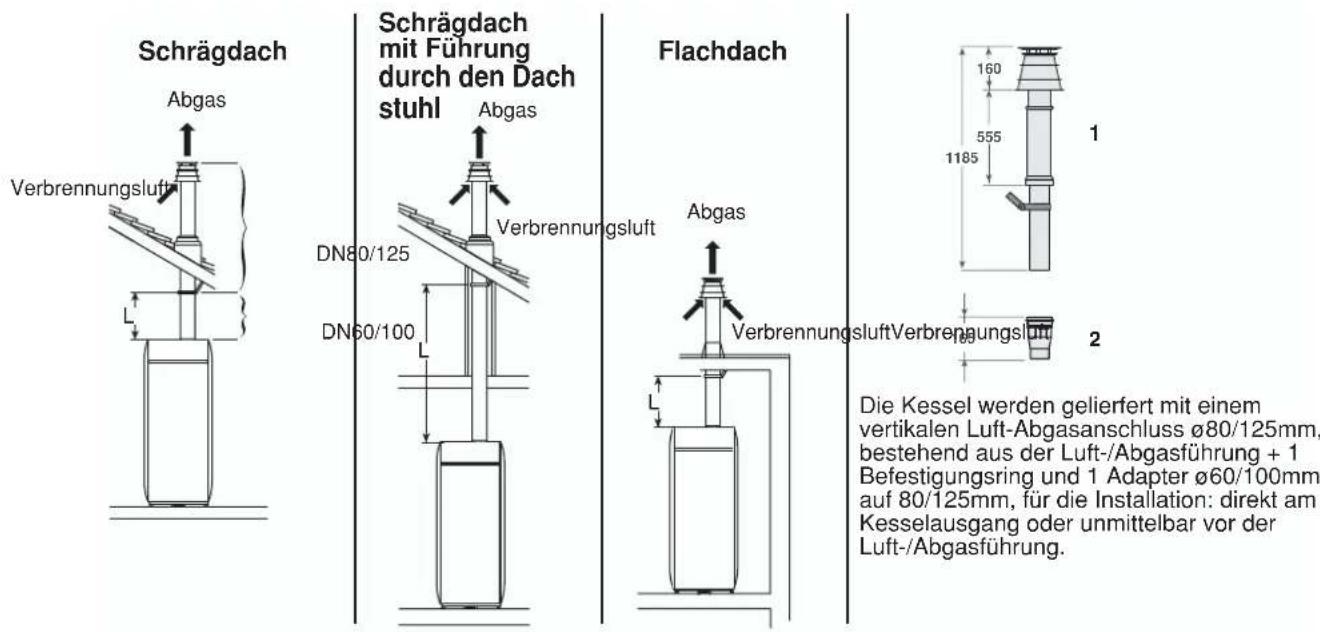

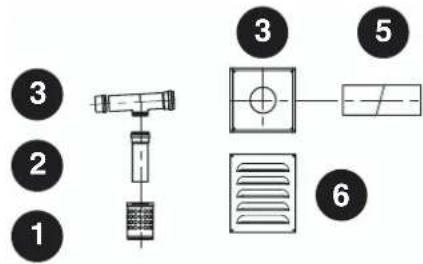

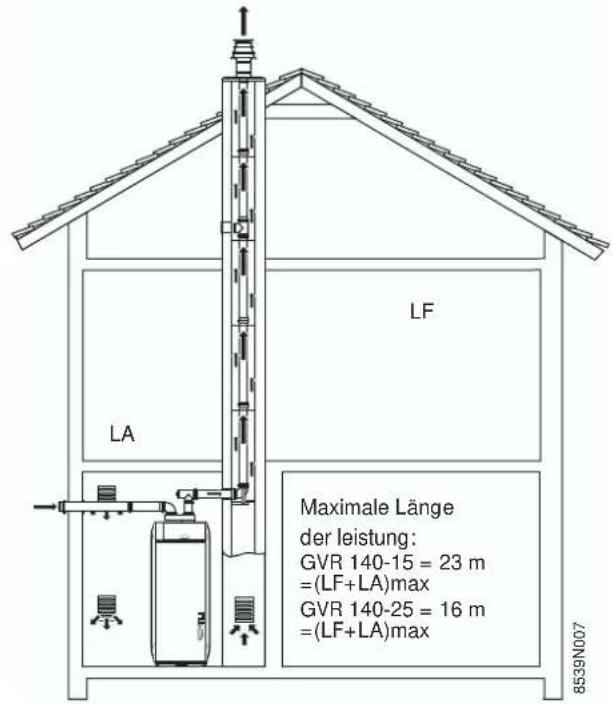

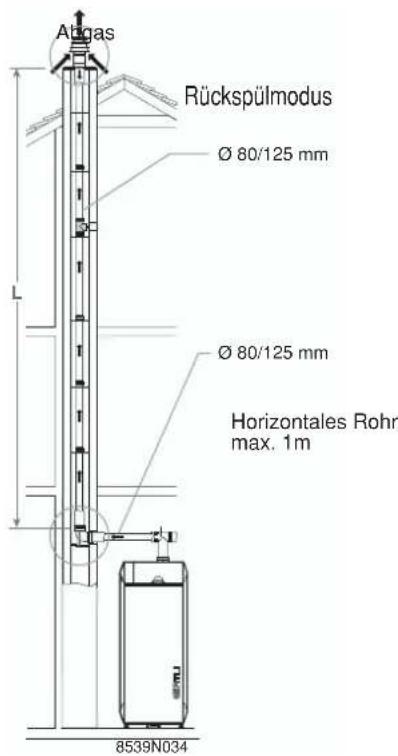

6.3 Anschluss der Abgasanlage 25

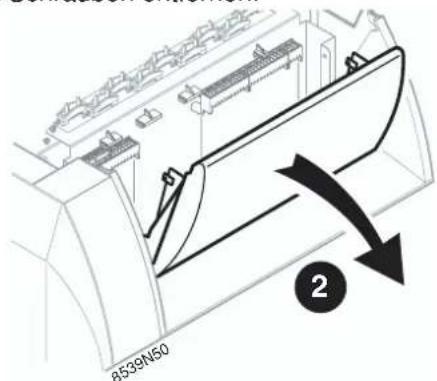

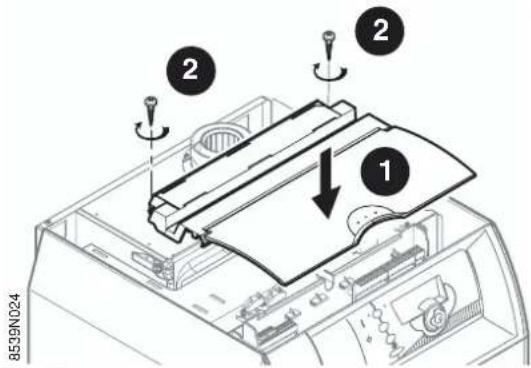

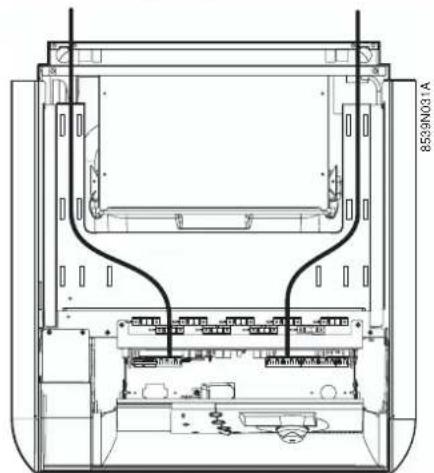

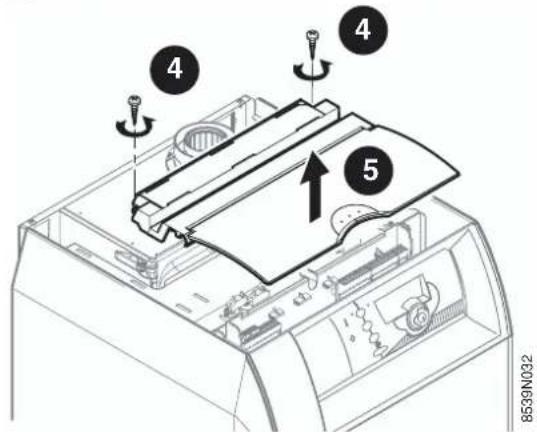

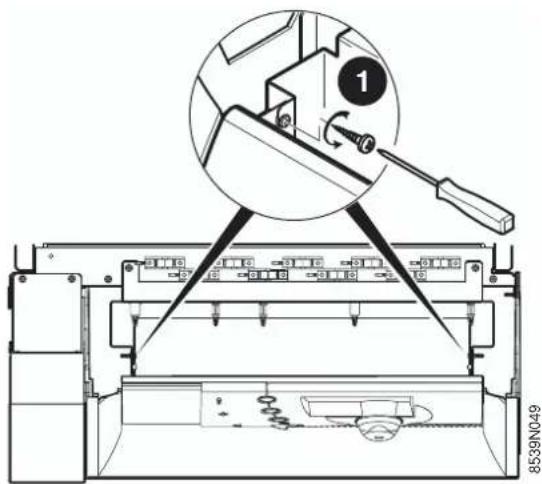

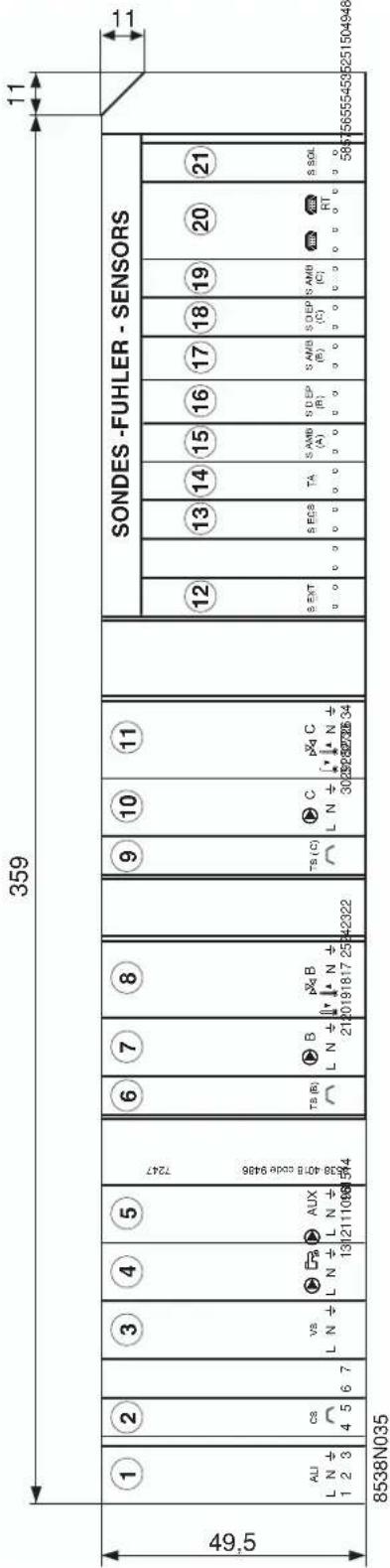

6.4 Elektroanschluss....27

7. INBETRIEBNAHME 29

7.1 Prüfungen vor der Inbetriebnahme....29

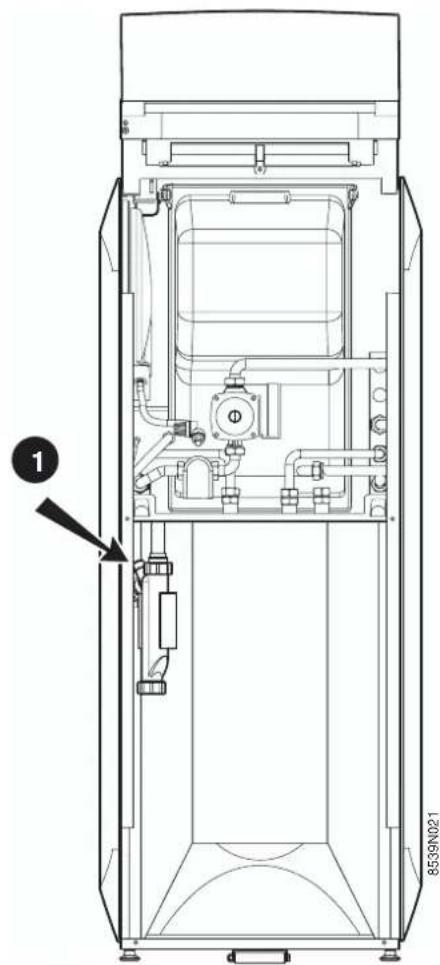

7.2 Befüllung der Anlage 29
7.3 Einstellung der Kesselleistung zur Emissionsmessung und STB-Test. 29
7.4 Überprüfungen und Einstellungen während der Inbetriebnahme 30

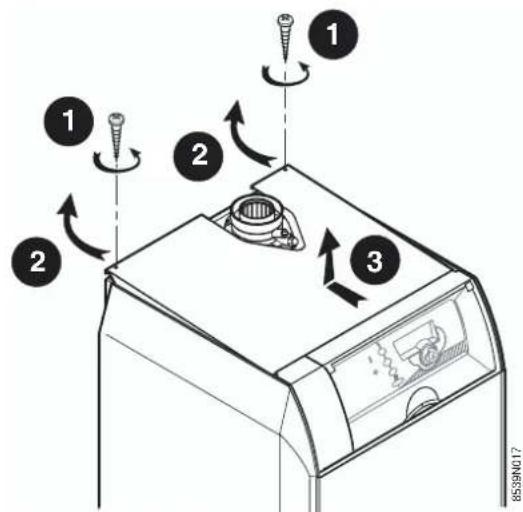

7.4.1 Haube abmontieren....30

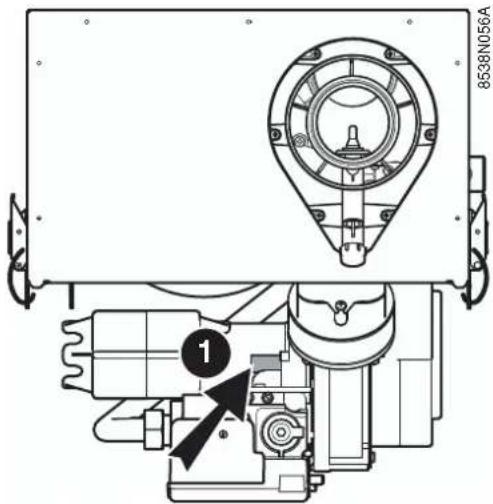

7.4.2 Den Gasanschlussdruck überprüfen....30
7.4.3 Einstellung des Brenners 30
7.4.4 Leistungsanpassunge....32
7.4.5 Programmierung der Kesselregelung 32
7.4.6 Warmwasserbereitung 32
7.4.7 Den Anlagenbetreiber in die Anlage einweisen 32
7.4.8 Das Inbetriebnahmeprotokoll ausfüllen 32

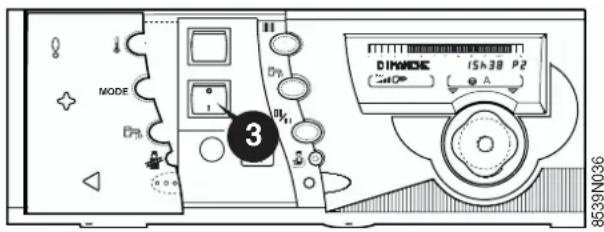

7.4.9 Die Anlage ausschalten 32

8. UMSTELLUNG AUF EINE ANDERE GASART 33

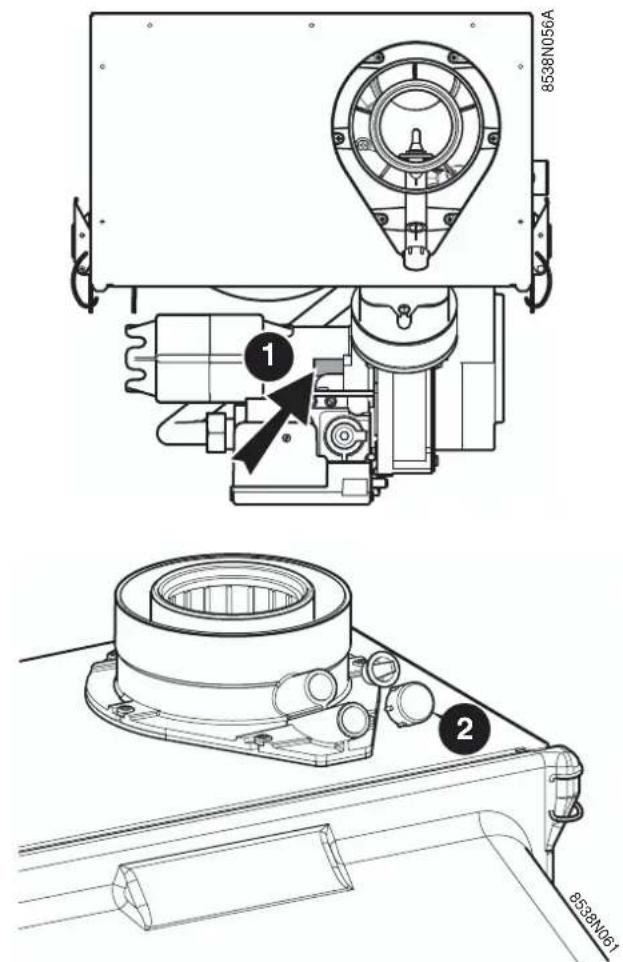

8.1 Umstellung von Erdgas auf Propangas 33

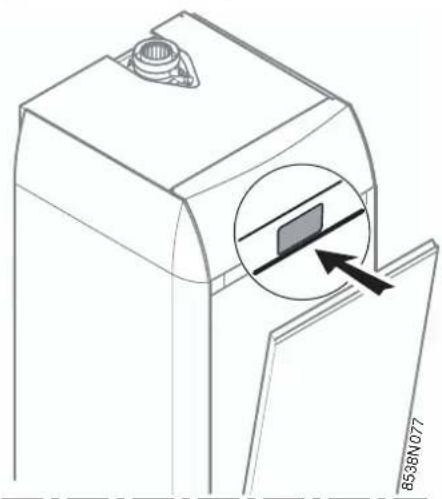

8.2 Aufkleben des Etiketts "Gasart" 33
8.3 Eventuelle Montage eines externen Magnetventils 33

9. INBETRIEBNAHMEPROTOKOLL 34

10. WARTUNG 35

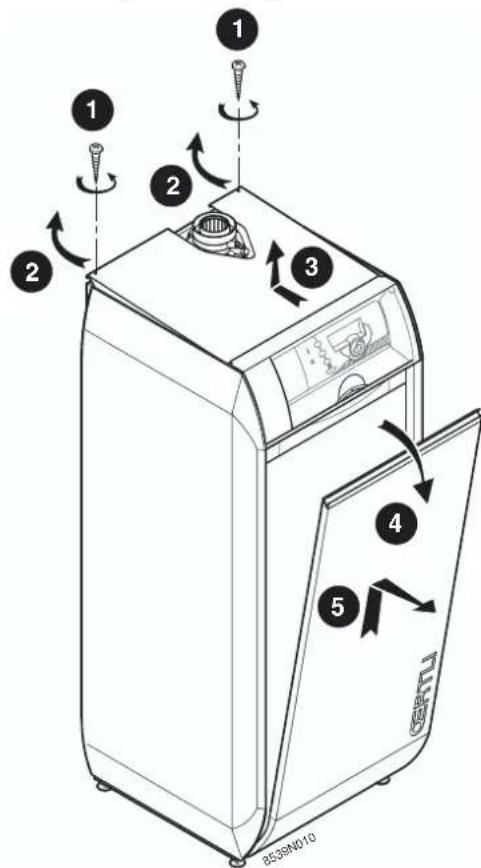

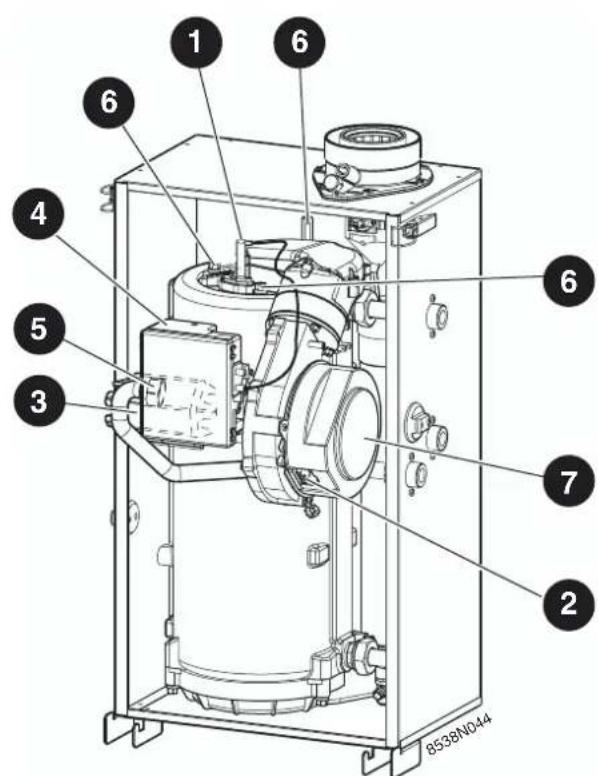

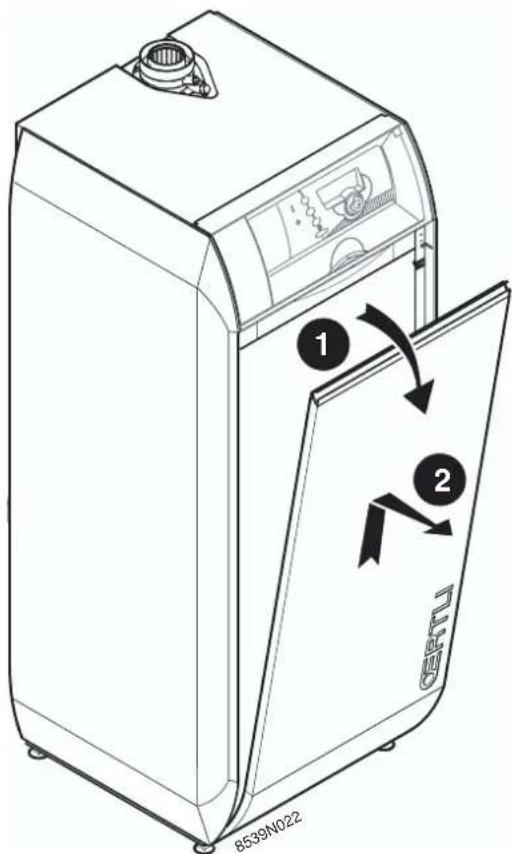

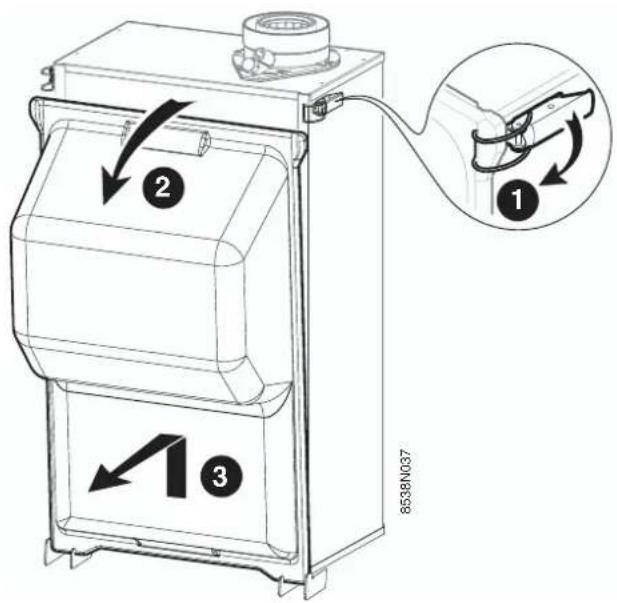

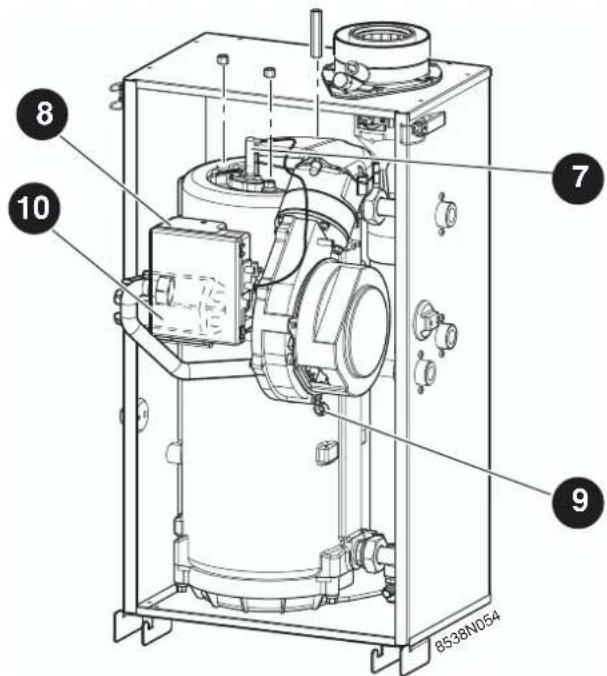

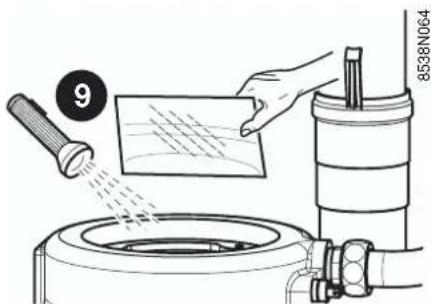

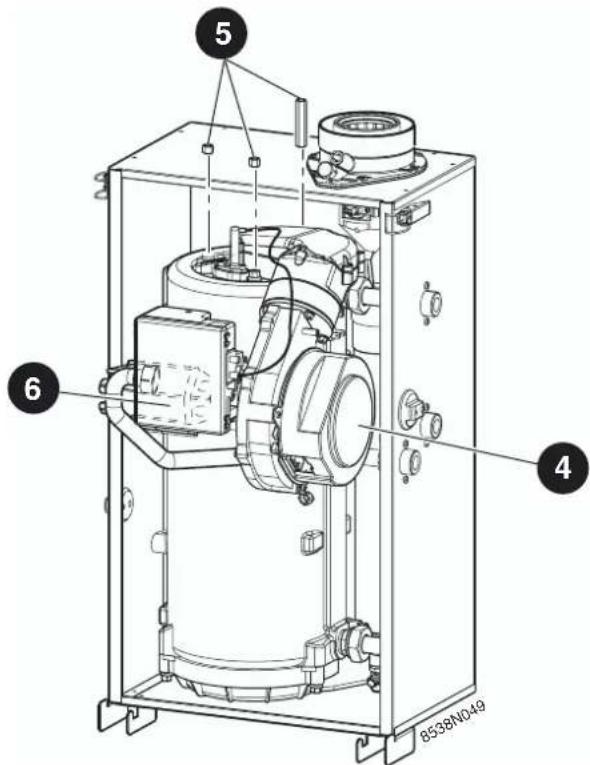

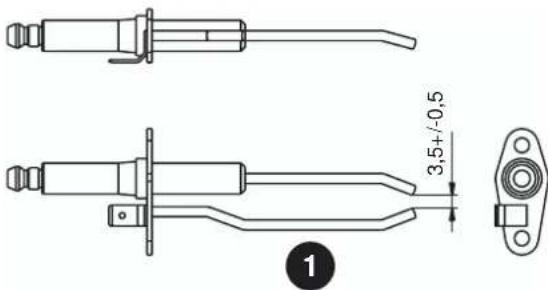

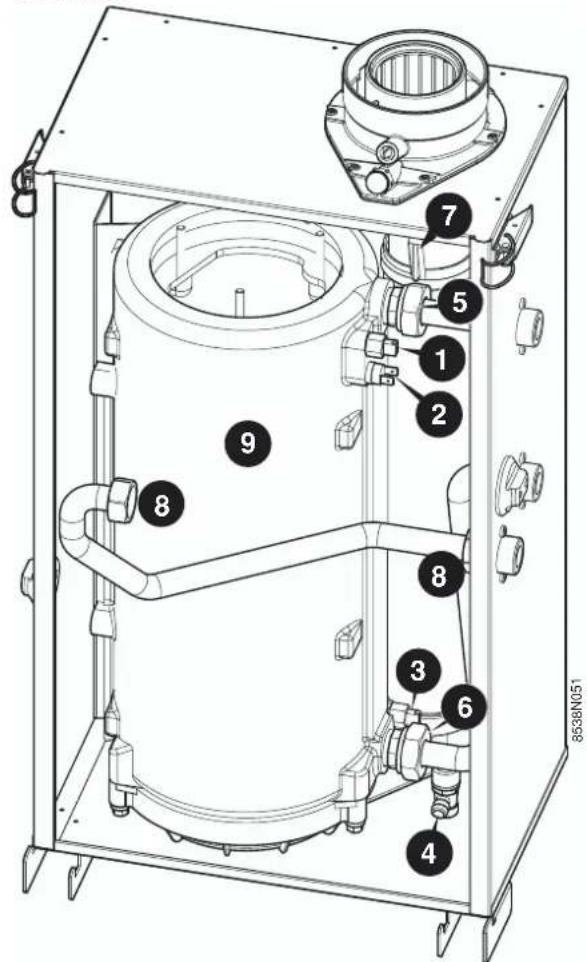

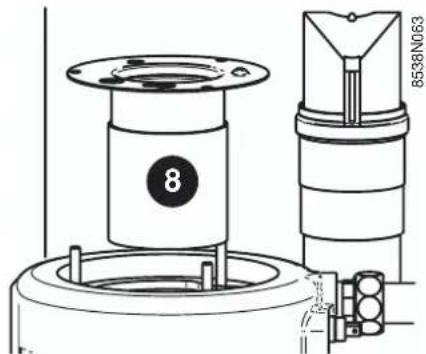

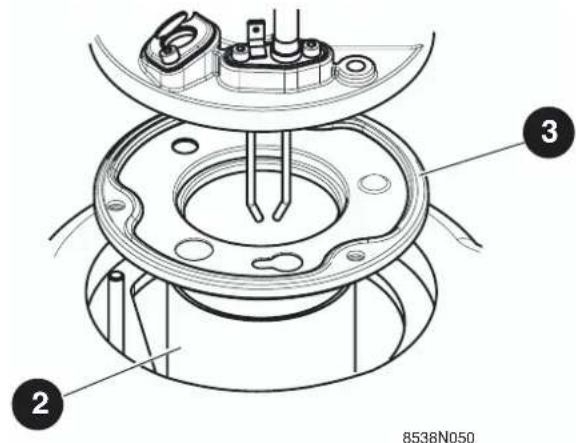

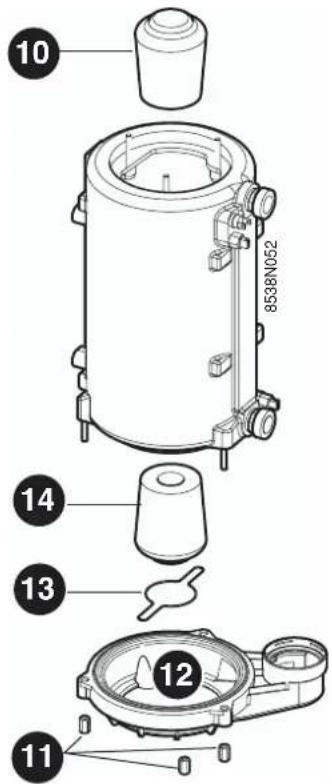

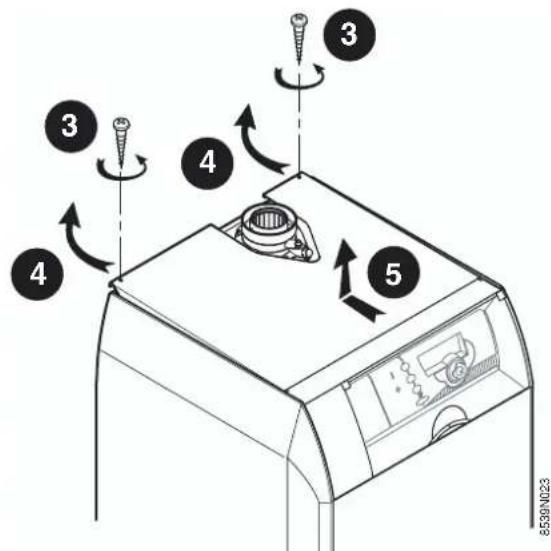

10.1 Wartung des Wärmetauschermoduls 35
10.2 Prüfung der Anlage....38

MONTAGE, ELEKTRO-ANSCHLÜSSE UND EINSTELLUNGEN FACHEBENE

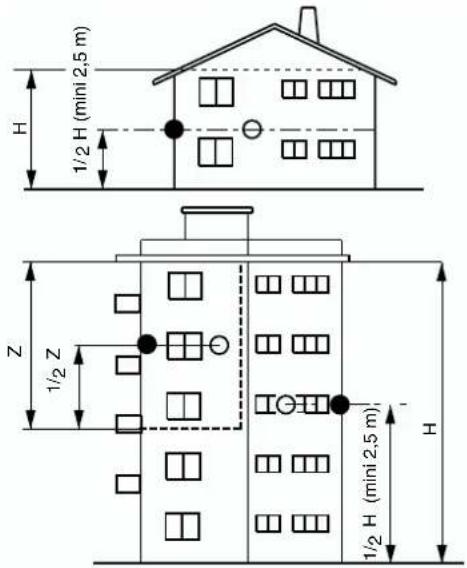

15. ANBRINGEN DES AUSSENFÜHLERS 61

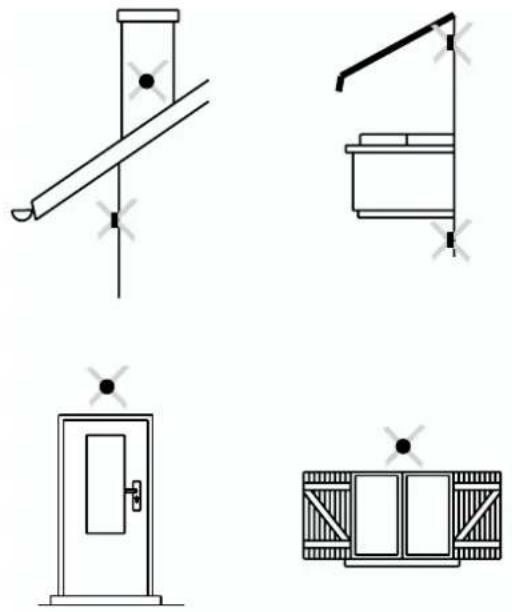

15.1 Nicht empfohlene Anbringungsort 61

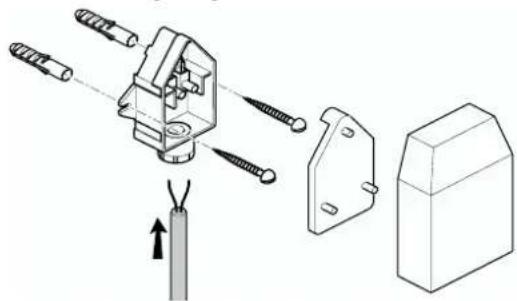

15.2 Befestigung....61

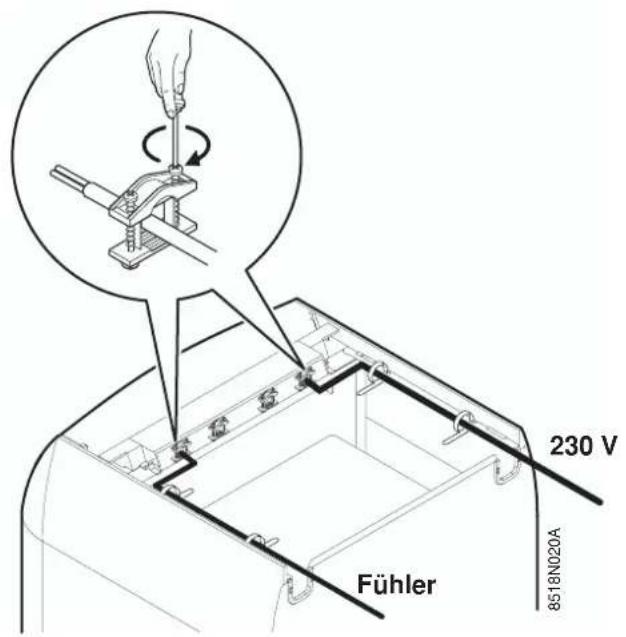

16. ELEKTRO-ANSCHLÜSSE 62

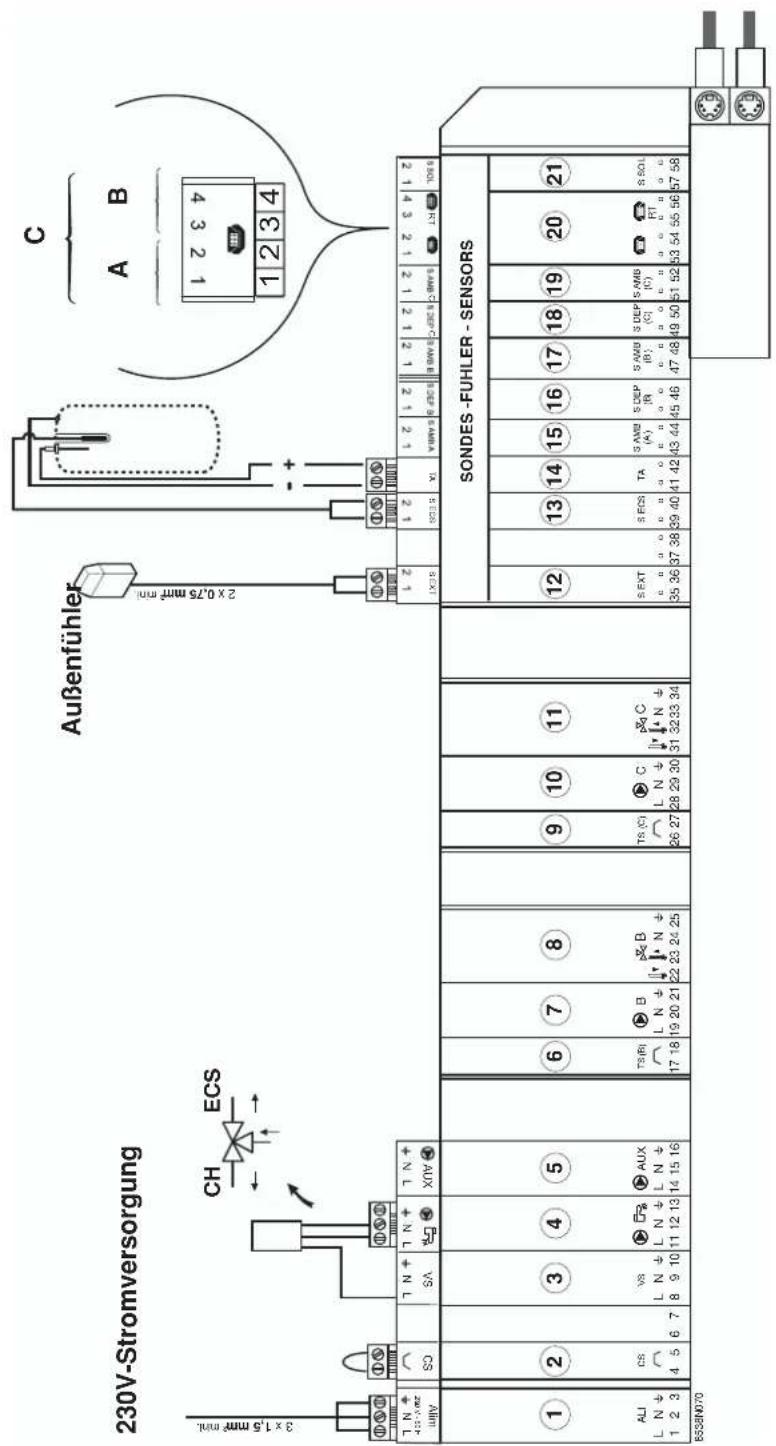

16.1 Anschlussklemme....63

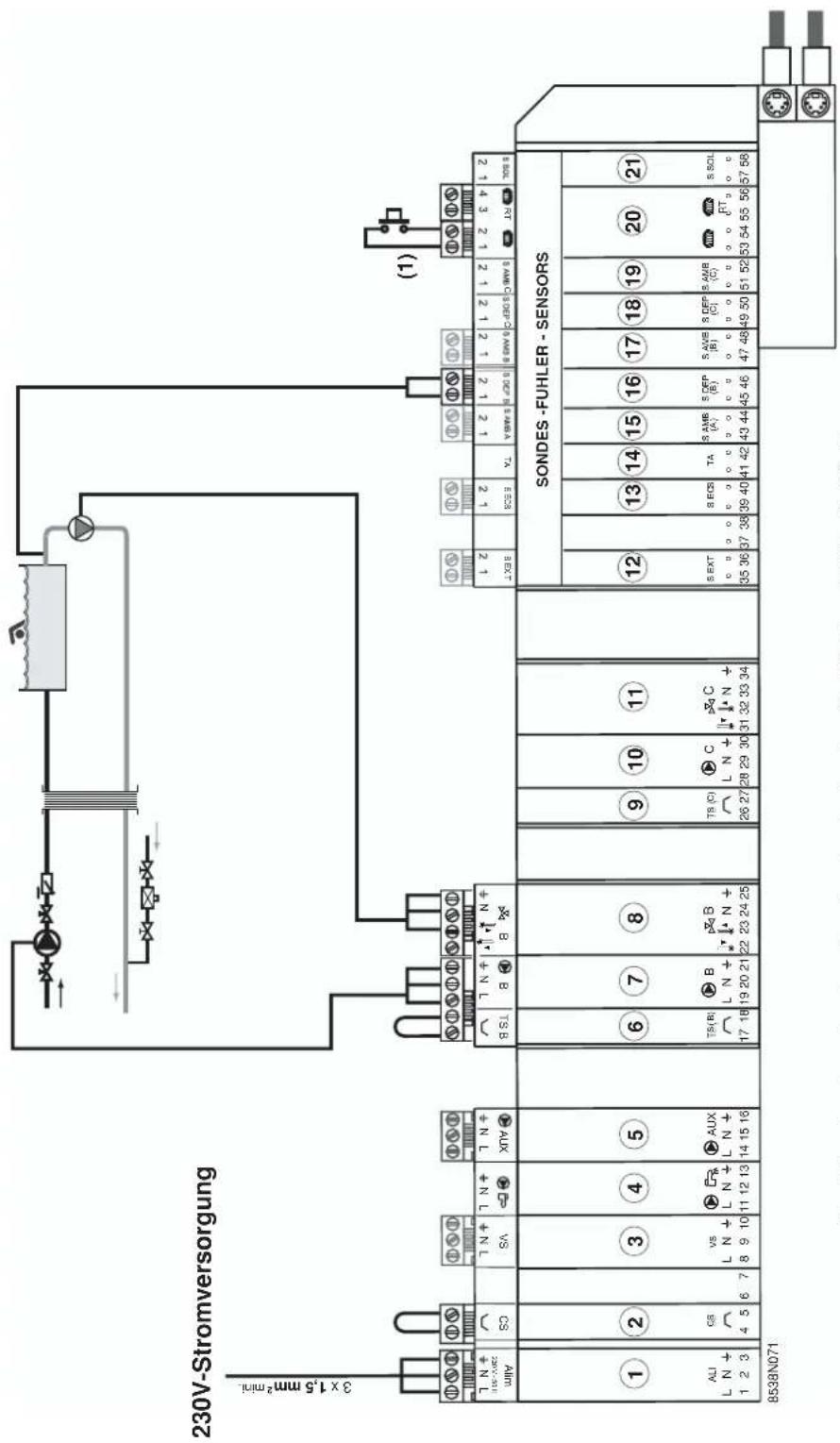

16.2 Anschluss eines Schwimmbads 64

17. EINSTELLUNGEN "FACHEBENE" 66

17.1 Einstellung 66
17.2 Tabelle der Einstellungen "Fachebene" 67
17.2 Tabelle der Einstellungen "Fachebene" (Fortsetzung) 68
17.2 Tabelle der Einstellungen "Fachebene" (Fortsetzung) 69
17.3 Erläuterungen zu den Kreisen A, B oder C....70
17.4 Erläuterungen der Trinkwasser-Einstellungen 71
17.5 Erläuterungen der Fachmann-Einstellungen 71

18. KONTROLLE DER PARAMETER UND DER EIN- UND AUSGÄNGE (TEST MODUS)....72

Benutzte Symbole

Achtung Gefahr

Wichtig

Besondere Information

Verweisung auf eine andere Anleitung

1. ALLGEMEINES

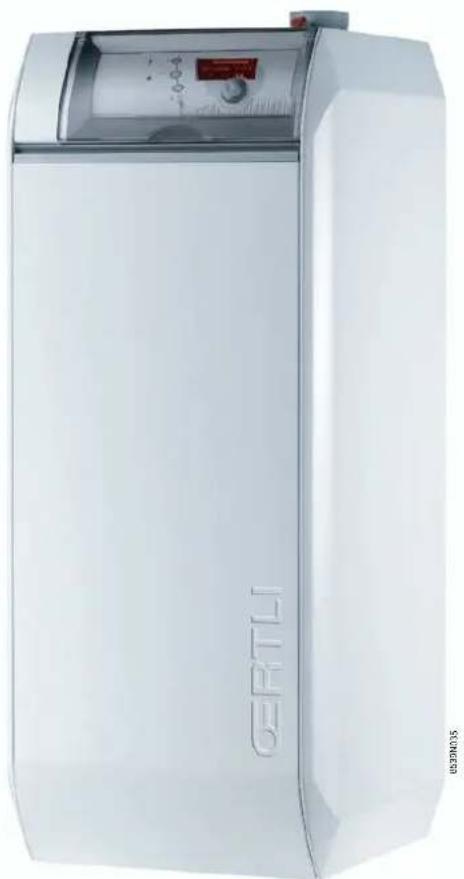

1.1 Beschreibung

Die Heizkessel der Baureihe GVR 140 Condens 15-25 kW sind Gas-Brennwertkessel in Standkesselbauweise mit benutzergeführter OE-tronic 3-Regelung.

Sie werden als Zentralheizung und zur Warmwasserbereitung eingesetzt.

Die Verbindungen zwischen Wärmetauscher und Warmwasserspeicher werden werkseitig hergestellt.

Sie sind als geschlossene Heißwasser-Heizungsanlagen mit einer maximalen Betriebstemperatur von 95 °C vorgesehen.

Ihr Einsatz empfiehlt sich bei Niedrigtemperaturheizungen (Fußbodenheizung, Niedrigtemperaturheizkörper usw.).

Gas-Kessel GVR 140 Condens
Prod.-ID-Nr	CE-0085BO0211
Ausführungsart	B_23 - B_33 - C_33 - C_13 - C_43 - C_53 - C_63 - C_83
Abgasführung	Schornstein/Zuluft-Abgassystem
Zündung	automatisch
Gasart	Erdgas / Flüssiggas

Bestimmungstand	AT, CH LU DE IT
Gerätkategorie	II_2H3B/P		II_2E3B/P		II_2ELL3B/P		II_2H3B/P
Gasart	GN H (G20)	Butan (G30)	GN E (G20)	Butan (G30)	GN E (G20)	Butan (G30)	GN H (G20)	Butan (G30)
		Propan (G31)		Propan (G31)	GN LL (G25)	Propan (G31)		Propan (G31)
Versorgungsdruck (mbar)	20 mbar 50 mbar 20 mbar		29/37 mbar		20 mbar 50 mbar 20 mbar		29 mbar
			50/67 mbar 37 mbar

1.2 Zulassungen

● EG-Konformität / Kennzeichnung

Das vorhandene Produkt stimmt mit den Vorschriften folgender europäischer Richtlinien und Normen überein:

• 90/396/DINEN Richtlinie für Gasgeräte Entsprechende Normen: EN 297 ; EN 437 ; EN 625.
• 73/23/EWG Richtlinie zur Verwendung innerhalb bestimmter Spannungsgrenzen Entsprechende Norm: EN 60.335.1.
• 89/336/EWG Richtlinie des Rates über die elektromagnetische Verträglichkeit (BMPT) Entsprechende Normen: EN 50.081.1 ; EN 50.082.1 ; EN 55.014.
• 92/42/DINEN Wirkungsgradrichtlinie ★★★★ CE

● Allgemeine Hinweise:

Bei der Erstellung und dem Betrieb der Anlage müssen die bauaufsichtlichen und die gesetzlichen Bestimmungen beachtet werden.

Die Installation des Brennwertkessels und der Abgasanlage, die Erstinbetriebnahme und die Wartung dürfen nur von einer qualifizierten Fachfirma ausgeführt werden. Es dürfen nur Originalersatzteile verwendet werden.

Arbeiten an gasführenden Teilen dürfen nur durch eine konzessionierte Fachfirma ausgeführt werden. Bestätigen Sie dem Anlagenbetreiber, dass die Anlage auf Gasdichtheit geprüft wurde.

Die Installation eines Gasheizkessels muss beim zuständigen Gasversorgungsunternehmen angezeigt und von diesem genehmigt werden.

Er darf nur mit den auf dem Typenschild angegebenen Gasarten betrieben werden.

Vor der Inbetriebnahme ist die werkseitige Einstellung des Geräts mit den örtlichen Versorgungsbedingungen zu vergleichen. Eine eventuell notwendige Umstellung muss durch einen Heizungsfachmann erfolgen.

Brennwertkessel benötigen ein speziell auf die Betriebsweise abgestimmtes Abgas- bzw. Zuluft-/ Abgas-System. Die Ausführung ist abhängig vom Aufstellort und den baulichen Gegebenheiten.

Das eingebaute Gasabsperrventil ist ein Gaswartungsventil ohne thermische Absperreinrichtung. Laut Vorschrift ist zu beachten dass seitens der Installation in unmittelbarer Nähe des Kessels ein Gasabsperrventil mit TAE anzubringen ist.

Abstände des konzentrischen Abgassystems und des Heizkessels zu brennbaren Bauteilen sind nicht erforderlich. Bei Nennwärmeleistung des Heizkessels werden keine höheren Bauteiltemperaturen als 85 °C erreicht.

Arbeiten an elektrischen Einrichtungen dürfen nur durch einen Fachmann nach den jeweils geltenden Vorschriften durchgeführt werden.

1.3 Technische Daten des Heizkessels

• Betrieb mit Erdgas bzw. mit Flüssiggas (Siehe“Umstellung von Erdgas auf Propangas”, Seite 33)
• Werkseitig eingestellt auf Erdgas G20, Wobbeindex W_S = 15.0 kWh/m^3 , 20 mbar.
• Geeignet für raumluftabhängigen oder –unabhängigen Betrieb.
• OE-tronic 3 Schaltfeld, werkseitig mit außentemperaturgesteuertem Regler ausgestattet, Raumfühlerkorrektur dank der optionsweise lieferbaren Fernsteuerung AD 194, zur Ansteuerung und Programmierung eines direkten Heizkreises und zweier Heizkreise mit Mischer.
• Wärmetauscher aus spezieller Al/Si-Legierung mit geschlossener Verbrennungskammer.
• Vormisch-Zylinderbrenner mit Metallfaservlies.
• Geräuscharmes Radialgebläse mit ansaugseitigem Schalldämpfer für die Verbrennungsluft.
• Gas-Kompaktregelstrecke mit Nulldruckregler, zwei Ventilen und Filter.
• Drehzahlgeregelte Umwälzpumpe.
• Dreiwege-Umschaltventil.
• Kondenswasser-Siphon mit Ablaufschlauch
• 2 automatische Entlüfter.
• Drucksensor.
• Sicherheitsventil 3 bar und 7 bar.
• Ausdehnungsgefäß 12 Liter, Vordruck 1 bar.
• Abgastemperaturfühler mit Sicherheitsfunktion.
• Schallgedämmter Kesselkörper.
• Wandhalterungskonsole, Befestigungsmaterial und Technische Informationen im Lieferumfang.
• Systemtrenner.
• OECOPROTECT-Anode.
• Spannungsversorgung : 230 V (±10%) - 50 Hz

Bitte lesen Sie diese Installationsanleitung vor Installationsbeginn aufmerksam durch.

Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, entfallen alle Haftungs- und Gewährleistungsansprüche!

Bei Arbeiten an der Heizungsanlage: Installations-, Inbetriebnahme-, Wartungs- und Instandhaltungsarbeiten am Gerät und an der Heizungsanlage dürfen nur durch einen autorisierten Heizungsfachbetrieb durchgeführt werden. Vor der Installation: Heizungshauptschalter ausschalten. Vor der Inbetriebnahme: Gas- und wasserführende Anschlüsse auf Dichtheit prüfen.

1.4 Technische Daten des Schaltfeldes

Der Anschluss des Schaltfeldes muss von einer qualifizierten Fachfirma ausgeführt werden. Die einwandfreie Funktionstüchtigkeit des Heizkessels setzt die strikte Beachtung der vorliegenden Bedienungs-, Anschluss- und Inbetriebnahmeanleitung voraus.

● Technische Daten

		GVR 140-15	GVR 140-25
CE-Nummer des Produktes **** CE-0085 BO 0211
Spezifikationen des Heizkessels
Nennwärmebelastung – min./max. kW 2,9-14,5 4,2-24,5
Nennwärmeleistung bei 40/30 °C – min./max. kW 3,2-14,8 4,5-24,9
Nennwärmeleistung bei 80/60 °C – min./max. kW 2,8-14,0 4,0-23,6
Leistungsverhältnis - min./max. 1:5 1:6
Nutzungsgrad bei 40/30 °C (nach DIN 4702 T8) % 109
Nutzungsgrad bei 75/60 °C (nach DIN 4702 T8) % 106
Nutzungsgrad PCI (- 100 % Nennwärmeleistung, Durchschnittstemperatur 70 °C)	% 96,4		96,5
unter Last... (- 100 % Nennwärmeleistung, Rücklauftemperatur 30 °C)	% 102,1		101,3
und Wassertemperatur... (-30 % Nennwärmeleistung, Rücklauftemperatur 30 °C)	% 106,5		107,5
Verlust bei Abschaltung bei Δt = 30K W 45			71
Elektrische Zusatzleistung bei Nennwärmeleistung (ohne Umwälzbetrieb)	W	50	50
Elektrische Leistung Umwälzpumpe	W 75		95
Mittlerer Abgasverlust bei 40/30 °C % 0,5 0,6
Mittlerer Abgasverlust bei 75/60 °C % 1,1 1,2
Abgastemperatur bei 40/30 °C	°C	56,1	58,6
Abgastemperatur bei 75/60 °C	°C	81,6	81,7
Abgasmassenstrom – min./max.	kg/s	0,0014-0,0068	0,0020-0,0115
CO2-Gehalt der Abgase bei Erdgas H bzw. E	%	9,0
CO2-Gehalt der Abgase bei Erdgas L bzw. LL	%	8,8
CO2-Gehalt der Abgase bei Butan/Propan	%	10,5
Nutzbarer Gebläse-Restförderdruck	Pa	200
Abgas- / Zuluft-Anschluss	ø mm	60/100
NOx-Emission (Erdgas)	mg/kWh	<20
CO-Emission (Erdgas)	mg/kWh	<15
Maximal zulässige Betriebstemperatur	°C	95
Zulässiger Gesamtüberdruck	bar	3
Wasserinhalt	litre	15,5	16,4
Anschluss	ø mm	18x20 / 22x24
Kondenswasser pH-Wert ca.		4,2 env.
Kondenswasserabfluss	ø mm	24x19
Warmwasser-Spezifikationen
Spezifischer Durchfluss bei Δt = 30K(2)(3)	l/min	20,5	22,5
Durchfluss pro Stunde bei Δt = 35K(1)(3)	l/h	345	580
Durchfluss in 10 Min. bei Δt = 30K(2)(3)	l/10min	225	225
Spezifikationen der Elektrik
Elektroanschluss	V/Hz/A	230/50/6
Aufgenommene Leistung	W	30-200
Schutzart	DIN 40050	IP 21
Abmessungen
Höhe	mm	1480
Breite	mm	600
Tiefe	mm	625
Transportgewicht	kg	193	196

(1) Wärmetauschereintrittstemperatur 80 °C – Warmwasseraustrittstemperatur 45 °C
(2) WW-Sollwert 60 °C – WW-Durchschnittstemperatur 40 °C – Kesselsollwert 80°C
(3) Kaltwassertemperatur 10 °C

2. HAUPTABMESSUNGEN

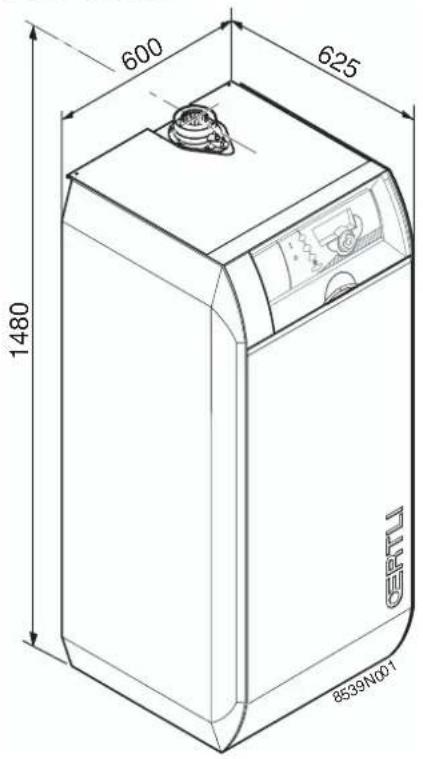

2.1 Heizkessel allein

600 625 1480 8539N001 CERTU

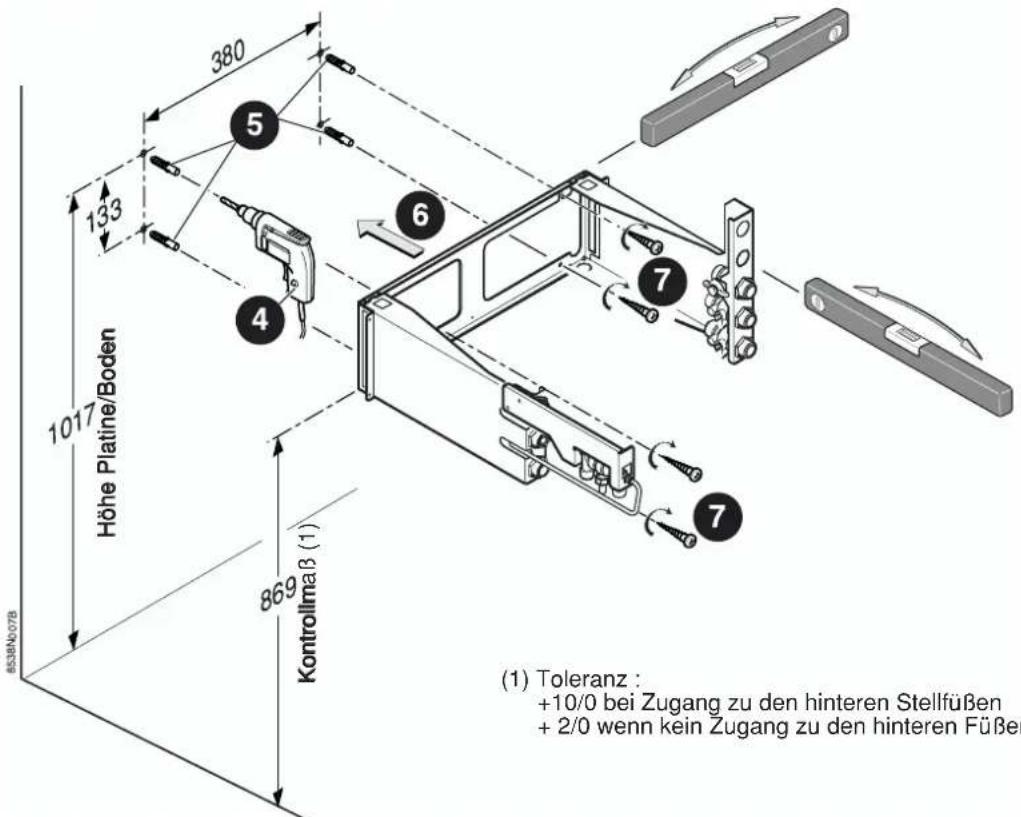

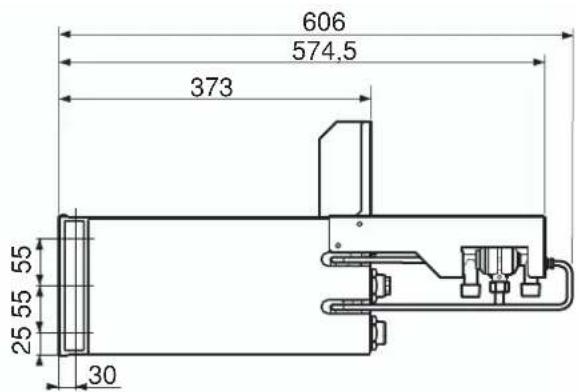

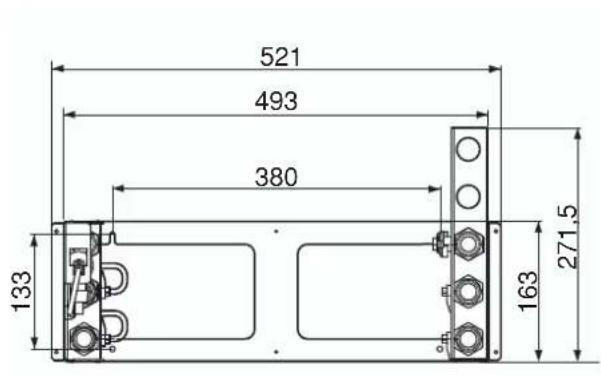

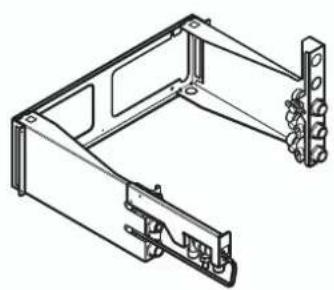

2.2 Montagerahmen

521 493 380 133 163 271.5

606 574,5 373 25 55 55 30

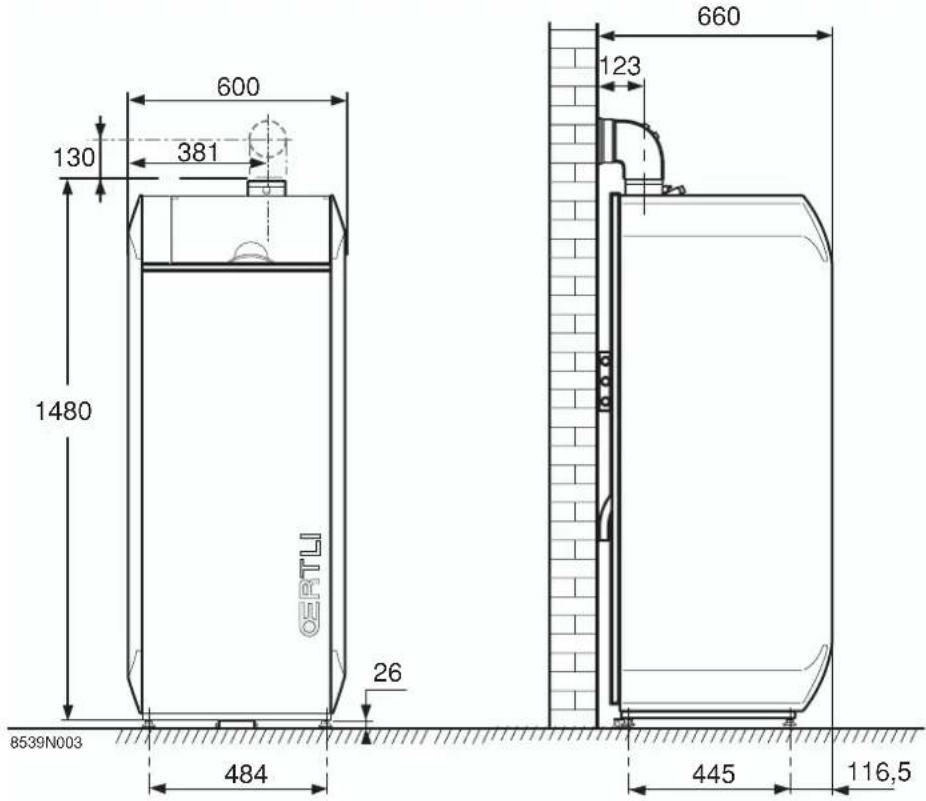

2.3 Installationsmaße und Anschlüsse

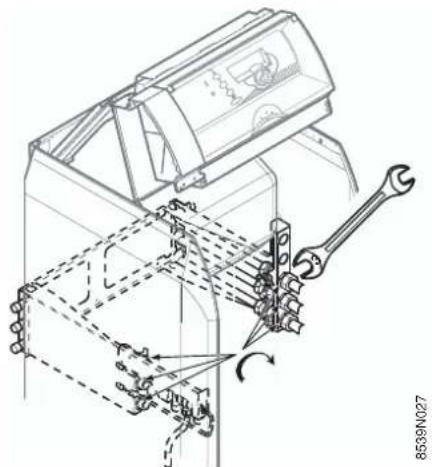

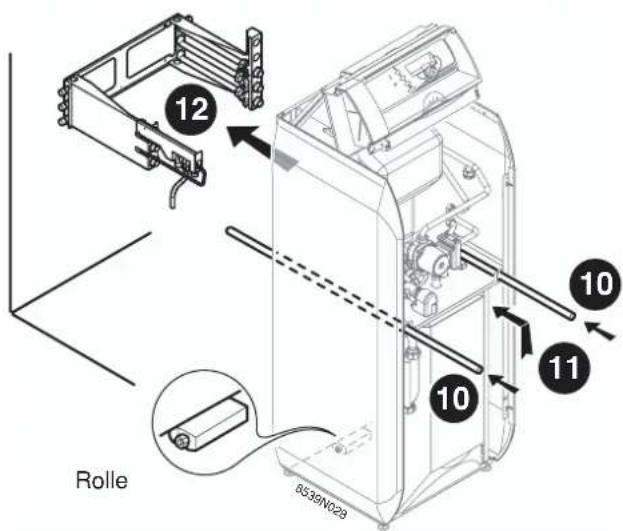

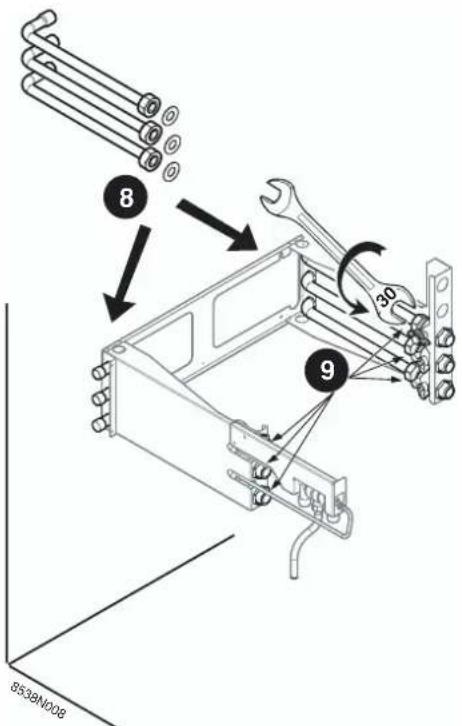

● Montagerahmen an der Wand befestigt (Beispiel: Installationsart: Küche, Keller usw...)

600 130 381 1480 26 660 123 8539N003 484 445 116,5

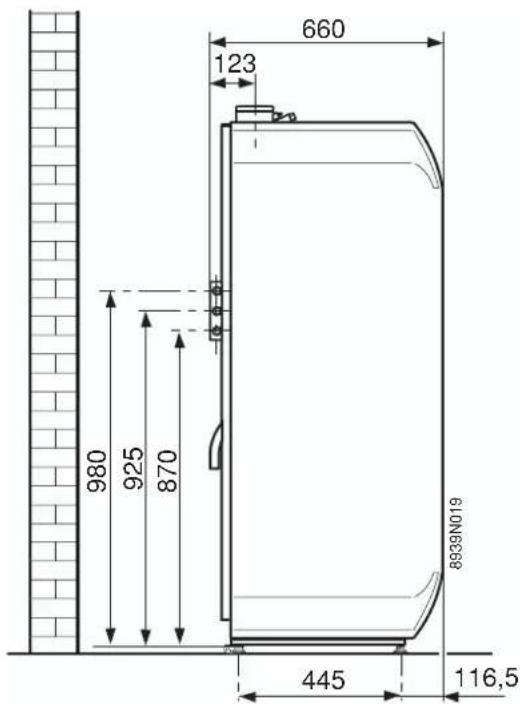

● Montagerahmen nicht an der Wand befestigt (Beispiel: Installationsart Heizungskeller)

660 123 980 925 870 8939N019 445 116,5

A = Wandabstand variabel

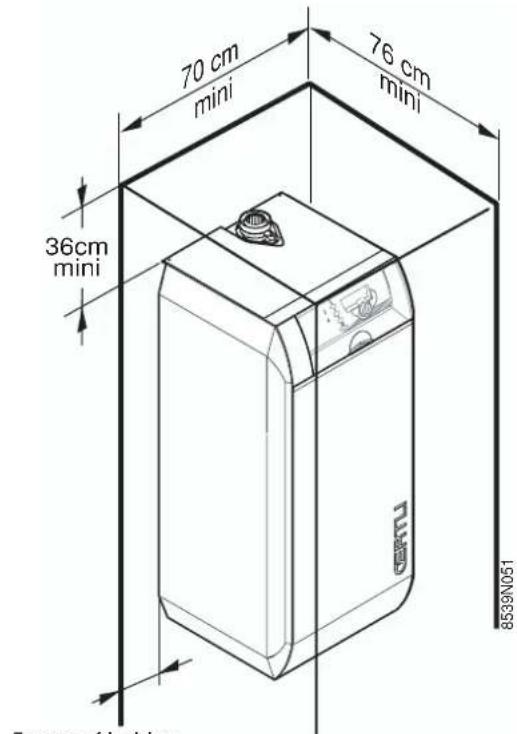

● Abstände bei Nischeneinbau

70 cm mini 76 cm mini 36cm mini 8539N051

5 cm auf beiden Seiten des Wandheizkessels

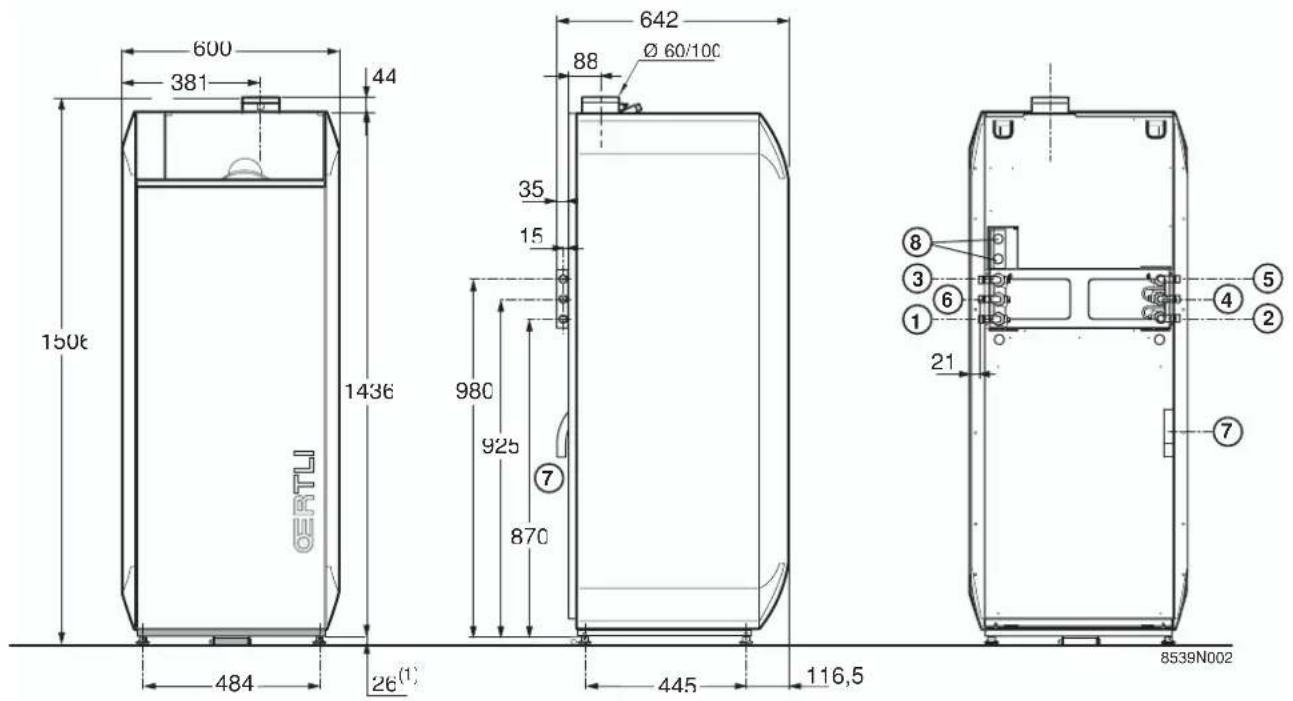

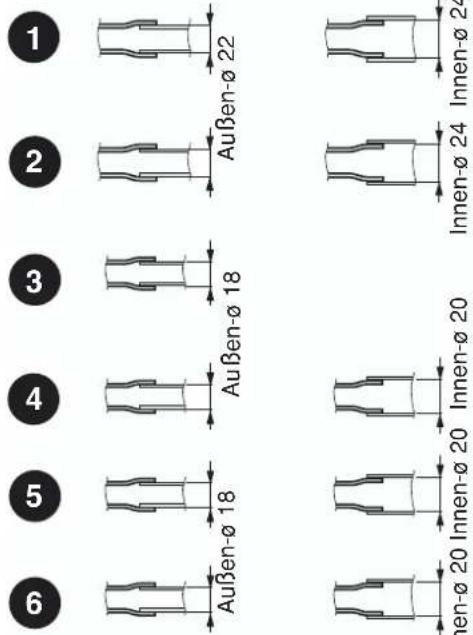

• Anschluss


600 381 44 150t 1436 484 26(1) 980 925 870 642 Ø 60/10C 88 35 15 ⑦ ⑧ ③ ⑥ ① 21 445 116,5 8539N002

1 Heizungsvorlauf ø 22/24 mm
2 Heizungsrücklauf ø 22/24 mm
3 Gaszufuhrleitung ø 18 mm
4 Kaltwasserzulauf ø 18/20 mm
5 Umwälzschleife ø 18/20 mm
6 Warmwasserzulauf ø 18/20 mm
7 Entleeren und Ablassen des Kondensats ø 19/24 mm aus flexiblem Schlauch Außen

(1) Kesselfüsse : Mindesthöhe 26 mm, verstellbar von 0 bis 11 mm

Wir weisen darauf hin, dass ein von außen zugänglicher Gasabsperrhahn mit Brandschutzventil bauseits zu installieren ist. Als Zubehör erhältlich (Bestell-Nr. 283277).

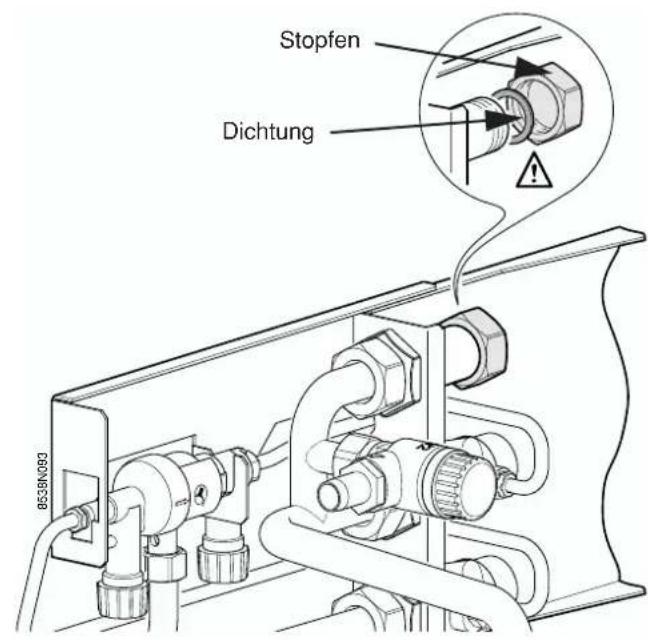

Wenn der Warmwasseranschluss und/oder der Zirkulationsleitungsanschluss des Kessels an verzinkte Rohrleitungen erfolgt, ist es notwendig ein Trennstück zur elektrischen Trennung einzubauen. Isolierverschraubungen 3/4" sind als Zubehör Bestell-Nr. 51083 erhältlich.

8538N074A

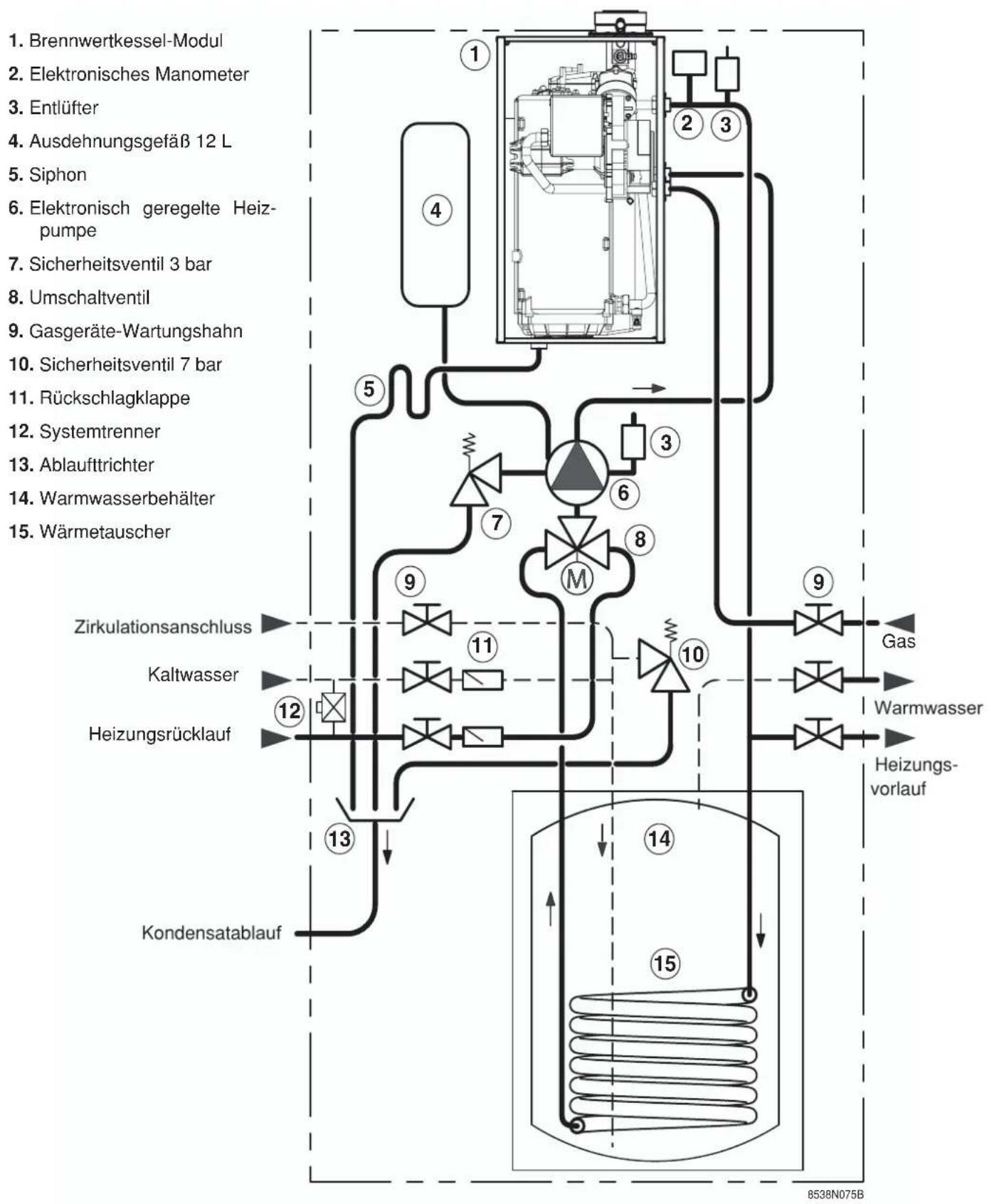

3. FUNKTIONSPRINZIP


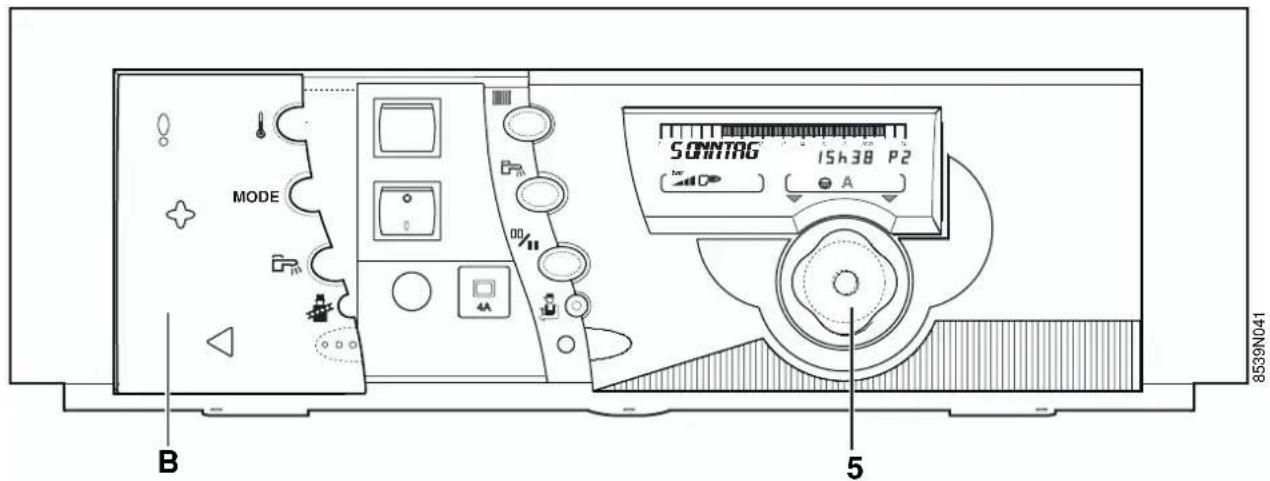

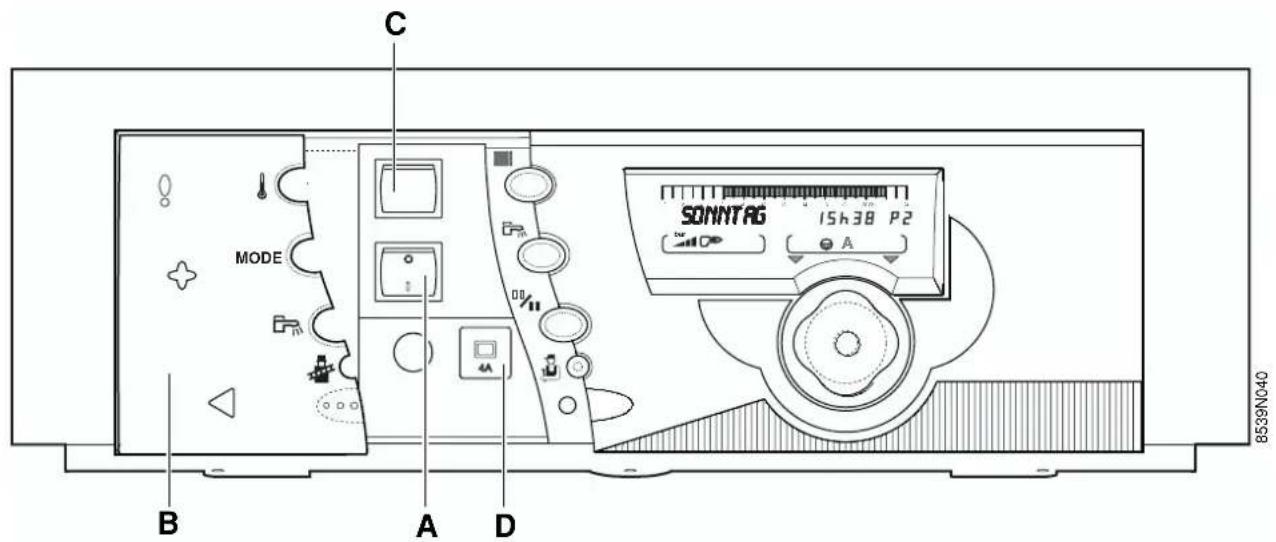

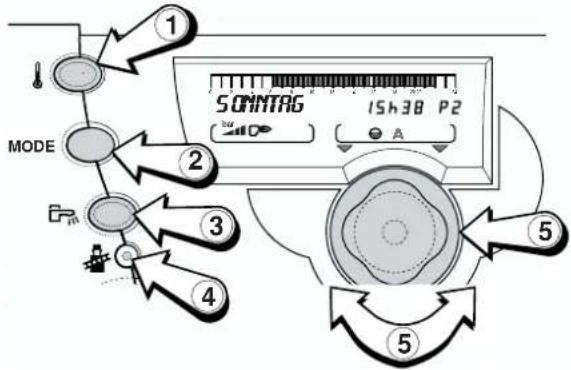

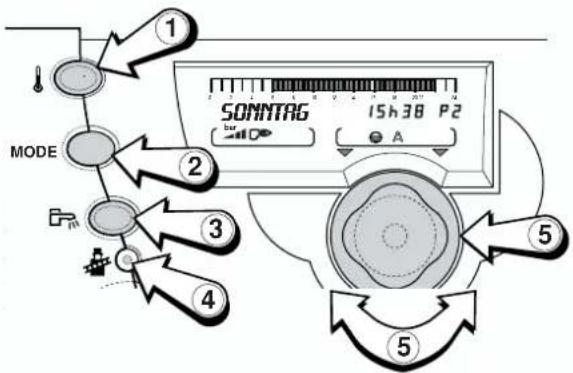

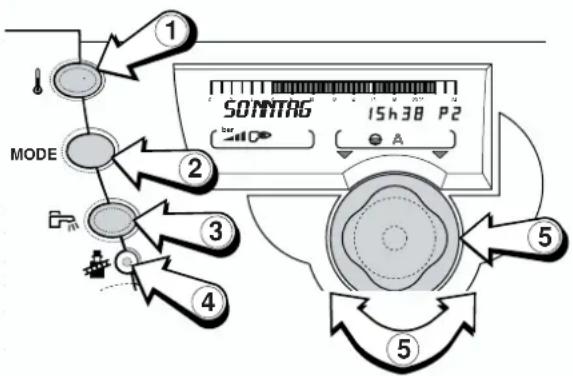

4. "OE-TRONIC 3"-SCHALTFELD

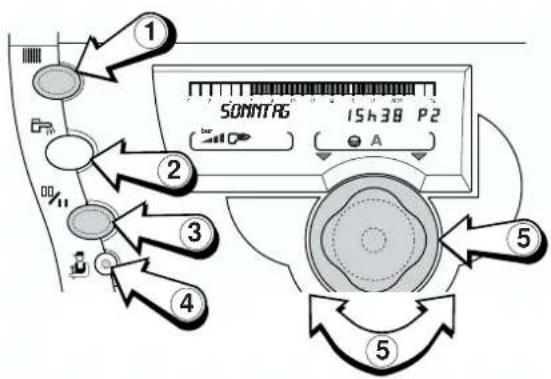

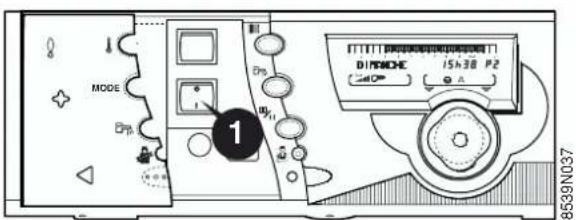

C MODE B A D SONNTAG 15h38 P2 A 8539N040

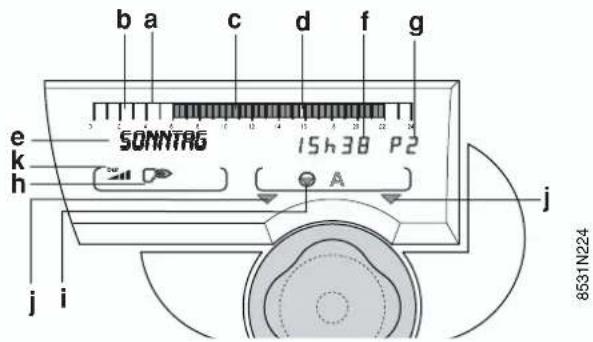

4.1 Beschreibung und Betriebsprinzip des OE-tronic 3-Schaltfeldes

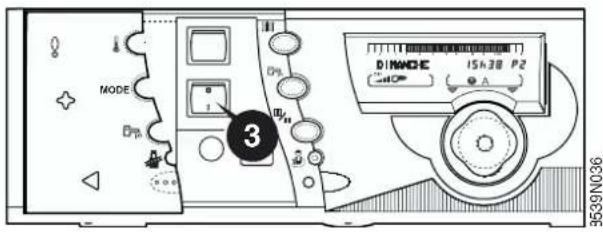

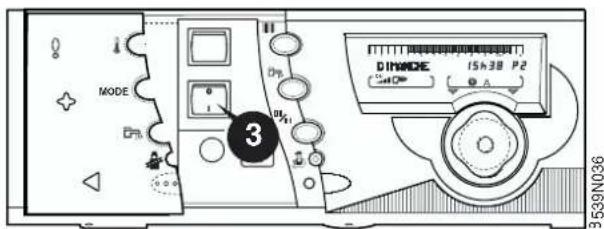

A. Hauptschalter Ein "I" / Aus "O".

Die Stromzufuhr des Schaltfeldes nicht abschalten damit die Funktion der OECOPROTECT-Schutzanode permanent beibehalten wird.

Hierdurch wir außerdem die Antiblockierungsfunktion der Umwälzpumpe aktiv gehalten. Den Kessel für die gewünschte Abschaltzeit auf Sommerabschaltung einstellen.

Darüber hinaus, wenn eine Dialog-Fernbedienung, angeschlossen ist und der Hauptschalter A in Stellung "O", ist die Fernbedienung außer Betrieb.

B. Abdeckblende.

C. Entriegelungstaste.

D. Verzögerter Leistungsschalter 4A.

Eine zweite elektrische Absicherung befindet sich auf der Karte, auf die man durch Abnehmen der Deckel Zugriff erhält. Hierbei handelt es sich um die Sicherung: F1, 4 Ampere, träge.

- Display

b a c d f g SONNTAG 15h38 P2 e k h A j i 8531N224

a. Balkenanzeige der Programmierung des in Zone i angezeigten Kreises A, B oder C.
b. eine dunkel Zone b zeigt einen Zeitabschnitt für "Absenkbetrieb" bzw. gesperrte Warmwassererwärmung an.
c. eine helle Zone c zeigt einen Zeitabschnitt für "Tagbetrieb" bzw. freigegebene Warmwassererwärmung an.
d. blinkender Balken für laufende Zeitangabe

e. Textanzeige

f. Zahlenanzeige (Tageszeit, eingestellte Daten, Parameter, usw...)

g. Anzeige des laufenden Programmes P1, P2, P3, P4 oder So: automatische Sommerabschaltung

h. Anzeige des Betriebszustandes:

: Brenner in Betrieb

: WWE-Ladepumpe in Betrieb

: Sommerbetrieb (Zwangsbetrieb)

i. Betriebsartanzeige der Kreise:

■: 3-Wege Mischer des angezeigten Kreises (wenn angeschlossen):

• : √ffnen des Ventils
• : Schließen des Ventils

☑ : Heizungspumpe des angezeigten Kreises (A, B oder C) in Betrieb

A, B oder C: Kreis, dessen Parameter angezeigt werden.

j. Blinkende Pfeile wenn man mit dem Dreh-Einstellknopf den angezeigten Parameter einstellen (verändern) kann.

k. Wasserdruckanzeige:

Zu wenig Wasser: Nachfüllen (0 - 0,5 bar))

Nachfüllen empfohlen (0,5 - 1 bar)

Korrekt (1 - 2 bar)

Zu viel Wasser (> 2 bar)

● Zugängliche Tasten bei geschlossener Abdeckblende

1 SONNTRG 15h38 P2 A MODE 2 3 4 5 5

8531N238

1. Temperatureinstelltaste

Durch mehrmaliges Drücken dieser Taste und Drehen des Einstellungsknopfes können die Temperaturen der Heizkreise für Tag- bzw. Nachtbetrieb und die gewünschte Trinkwassertemperatur geändert werden.

Wenn man mehrmals auf diese Taste drückt, wird das laufende Programm des entsprechenden Kreises auf dem Balken angezeigt.

2. Betriebsartenwahltaste MODE

- Automatik-Betrieb

- Hand-Betrieb

- Party-Betrieb bis :

- Tag-Betrieb dauernd

- Nacht-Betrieb bis :

- Nacht-Betrieb dauernd

- Ferien-Betrieb (Frostschutz)

- Sommer Betrieb

1. Taste zur Freigabe einer Ladung des Trinkwassererwärmers

Dauer : 1 Stunde.

4. Schornsteinfegertaste

der Brenner wird zur Emissionsmessungen, 10 Minuten lang in Betrieb gesetzt.

5. Dreh-Einstellungsknopf

zum Erhöhen oder Reduzieren des im Display angegebene Wertes.

● Zugängliche Tasten bei geöffneter Abdeckblende

1 2 3 4 5 50 NMTAG 15h38 P2 A

8531N223

1. Taste Heizung

Zugang zu der Programmierung der Heizkreise.

1. Taste Trinkwasser

Zugang zu der Programmierung des Trinkwassere-rwärmungs-Kreises und des Hilfsausgangs.

1. Taste zum Wechsel Tag-/Nachtbetrieb für die Programmierung 12

2. Zugangstaste zur Fachebene

1. Dreh-Einstellungsknopf

zum Erhöhen oder Reduzieren des im Display angegebene Wertes.

4.2 Wahl des allgemeinen Betriebs (Blende geschlossen)

8531N238

Folgend beschriebenen Betriebsarten können, durch mehrmaliges Drücken der Wahltaste MODE 2, gewählt werden.

i

Die Wahltaste MODE steuert gleichzeitig alle ange-schlossenen Kreise A, B oder C.

i

Die Betriebe "AUTO", "Tagbetrieb", "Absenkbetrieb" oder "Ferien" mittels der Fernbedienung, die dem jeweiligen Kreis (Zubehör)

entspricht, umgeschaltet werden. Solch eine Fernbedienung kann für jeden angeschlossenen Heizkreis vorgesehen werden.

i

Wird ein Zwangsbetrieb auf der Fernbedienung eingestellt, so hat er Vorrang vor den Einstellungen der Hauptregelung am Schaltfeld.

● Taste AUTOMatik-Betrieb

erlaubt den automatischen Ablauf des für jeden Wochentag individuell gewählten Heizungsprogramms (P1, P2, P3 oder P4) und Warmwassererwärmungsprogramms. Wenn eine Abweichung auf einer Fernbedienung eingestellt ist, wird diese durch die Meldung "SIEHE FERNBED." angezeigt.

Ein Druck von 5 Sekunden auf die Taste AUTO erzwingt den Automatik-Betrieb für alle Heizkreise.

Zur Wahl der Heizungsprogramme für die jeweiligen Kreise (A, B oder C). Siehe Kapitel 5.

● "HAND" Betrieb

Dieses Betriebsart ist als Notfunktion vorgesehen. Die verschiedenen Regelparameter sind ignoriert, nur die Kesseltemperatur kann eingestellt werden. Dadurch ist der Brenner gesteuert um die "HAND" Temperatur einzuhalten (einstellbar durch den Einstellungsknopf). Die Pumpen sind in Betrieb, Mischer ungesteuert (um manuell eingestellt zu werden).

Diese Betriebsart wird automatisch aktiv bei gravierenden Defekt (keine Außentemperatur,...).

● "PARTY BIS" und "TAG DAUERND" Betrieb

erlaubt den Tag- oder Partybetrieb unabhängig von dem eingestellen Heizungsprogramm :

• Werkseitig ist die Abweichung bis Mitternacht aktiv.
• Durch den Einstellungsknopf kann das Ende der Abweichung eingestellt werden, für eine Dauer von max. 23 Stunden.
• "TAG DAUERND" ist Dauernd Tages Betrieb.
• Um diese Abweichung zu löschen, auf Taste MODE drücken.
• Wenn eine Abweichung auf einer Fernbedienung eingestellt ist, wird diese durch die Meldung "SIEHE FERNBED" angezeigt.
• Um diese Abweichung zu löschen und den Betrieb "AUTO" einstellen, auf Taste MODE 5 Sekunden drücken.

● "NACHT" Betrieb

erlaubt den Nachtbetrieb unabhängig von dem eingestellten Heizungsprogramm :

• Werkseitig ist die Abweichung bis Mitternacht aktiv.
• Durch den Einstellungsknopf kann das Ende der Abweichung eingestellt werden, für eine Dauer von max. 23 Stunden.
• "NACHT DAUERND" ist permanenter Nacht Betrieb.
• Um diese Abweichung zu löschen, auf Taste MODE drücken.
• Wenn eine Abweichung auf einer Fernbedienung eingestellt ist, wird diese durch die Meldung "SIEHE FERNBED" angezeigt.
• Um diese Abweichung zu löschen und den Betrieb "AUTO" einstellen, auf Taste MODE 5 Sekunden drücken.

● "FERIEN" Betrieb

Heizung und Trinkwassererwärmung sind außer Betrieb, die Anlage wird jedoch überwacht und gegen Frost geschützt.

• "FERIEN" mit der Taste MODE auswählen.
• Dauer in Tage einstellen (aktueller Tag = 1, bis zu 99 Tage oder DAUER = dauernd FERIEN).
• Nach der eingegebenen Dauer ist der "Automatik" Betrieb wieder aktiv (oder durch Drücken auf Taste MODE).

i Der Frostschutz ist für die Trinkwassererwärmung sowie für jeden Kreis, unabhängig von der Einstellung des entsprechenden Raumfühlers, gesichert.

Die Raumtemperatur ist bei Frostschutz auf + 6°C voreingestellt. Dieser Wert kann geändert werden (siehe Einstellungen "Fachmann" § 13.2, Zeile FROSTS. RAUM.).

• Der Trinkwassererwärmer-Frostschutz ist automatisch aktiv wenn die Trinkwassertemperatur unter 4°C sinkt. Der Trinkwassererwärmer wird dann auf 10°C geheizt.
• Der ständige Frostschutzbetrieb ist auch einstellbar über ein Sprach-Fernüberwachungsmodul TELCOM, das als Sonderzubehör erhältlich ist.
• Wenn eine Abweichung auf einer Fernbedienung eingestellt ist, wird diese durch die Meldung "SIEHE FERNBED." angezeigt. Um die Abweichungen der Fernbedienung(en) zurückzusetzen, Taste MODE 5 Sekunden lang drücken.

● "SOMMER" Betrieb

Die Heizung ist außer Betrieb, die Anlage wird jedoch überwacht und gegen Frost geschützt. Die Trinkwassererwärmung bleibt aktiv.

• "SOMMER" durch die Taste MODE auswählen, wenn diese Betriebsart aktiv ist erscheint das Symbol.
• Diese Betriebsart wird durch Drücken auf Taste MODE aufgehoben (nur wenn sie durch MODE eingestellt worden ist.

Diese Funktion ist unabhängig von der Funktion "automatische Heizungsabschaltung" wenn die Außentemperatur im Sommer die zur "Heizungsabschaltung" bedingte Außentemperatur überschreitet - Siehe "Betreiber-Einstellungen" (SOM/WIN). Wenn diese Funktion aktiv ist, erscheint das Symbol und SO (Sommer) im Display.

- Während der "Sommerabschaltung" werden die Heizungspumpen einmal pro Woche während 1 Minute in Betrieb gesetzt, um eine Blockierung zu vermeiden.

● Taste Freigabe der Trinkwassererwärmung während 1 Stunde

Erlaubt die Trinkwassererwärmung unabhängig von dem Trinkwasserprogramm. Bei Betrieb der Ladepumpe, erscheint das Symbol 📄 Display:

• Um diese Abweichung zu löschen, auf Taste drücken.
• Wenn die Warmwasserzirkulation auf den Hilfsausgang S.AUX auf ZIRK.WWE eingestellt ist, wird die Zirkulationspumpe während dieser Zeit wieder in Betrieb gesetzt (voir tableau des réglages "professionnel" § 13.2)

4.3 Solltemperaturen für Heizung und Trinkwasser (Blende geschlossen)

1 SOMNTRAG 15h38 P2 MODE 2 3 4 5 5

8531N238

Raumsolltemperaturen

Die Raumsolltemperaturen für die gewählten Zeitabschnitte im Tagbetrieb (beleuchtete Zonen in der Balkenanzeige) sowie im Nachtbetrieb (nicht beleuchtete Zonen in der Balkenanzeige) können jederzeit, für jeden einzelnen Kreis A oder B (wenn vorhanden) wie folgt eingestellt werden:

▶ Tagbetrieb oder Nachtbetrieb-Temperatur durch Drücken der Taste 1 für den gewünschten Kreis wählen.

▶ Die Temperatur durch links oder rechts drehen des Einstellungsknopfes 5 regeln.

Die Balkenanzeige zeigt das laufende Warmwassererwärmungsprogramm für den jeweiligen Tag an.

▶ Ende der Einstellung: Die Einstellung wird automatisch nach 2 Minuten oder nach Drücken des Einstellungsknopfes 5 gespeichert.

Temperatur	Einstellbereich Werkseins-	tellung
Tagbetrieb-Temperatur	5 bis 30°C in 0,5°C Schritten mit Einstellungsknopf	20°C
Nachtbe-trieb-Tem-peratur	5 bis 30°C in 0,5°C Schritten mit Einstellungsknopf	16°C

Trinkwassertemperatur

▶ Die Trinkwassertemperatur wird mittels der Taste 1 gewählt.
▶ Die mittlere Speichertemperatur mittels Einstellungsknopfes 5 einstellen.
▶ Ende der Einstellung : Die Einstellung wird automatisch nach 2 Minuten oder nach Drücken auf den Einstellungsknopf 5 gespeichert.

Mittlere Speicher-Temperatur	Einstellbereich	Werkseinstellung
Trinkwasser-temperatur	10 bis 80 °C in 5°C Schritten mit Einstellungsknopf	55°C

Die Balkenanzeige zeigt das laufende Warmwassererwärmungsprogramm für den jeweiligen Tag an.

5. WAHL EINES HEIZPROGRAMMES (BLENDE OFFEN)

● Heizungsprogramme

Die OE-tronic 3 Regelung enthält 4 werkseitig voreingestellte Programme P1, P2, P3 und P4.

Bei Lieferung ist das Programm P1 aktiv (Werkseinstellung).

Die Heizprogramme P2, P3 und P4 können den eigenen Bedürfnissen angepasst werden (Urlaub, Schichtarbeit, ...).

Um ein Programm P1, P2, P3 oder Pa für Kreise A, B oder C zu wählen :

• den Kreis mittels Taste HEIZUNG wählen: der Kreis erscheint im Display
• Programm P1, P2, P3 oder P4 mittels Einstellungsknopf wählen

Die Bestätigung erfolgt dann automatisch nach Schließen der Blende.

- Das gewählte Programm läuft automatisch wenn keine Abweichung mittels Taste MODE gewählt wurde.

Um die Programme P2, P3 und/oder P4 zu eigenen Bedürfnissen anzupassen. Seite 16 Programmierung

Programm-Beschreibung

Programm Tagbetrieb
P1	Mo - So: 6 - 22 Uhr
P2(Werkeinstellung)	Mo - So: 4 - 21 Uhr
P3(Werkeinstellung)	Mo - Fr: 5 - 8 Uhr, 16 - 22 UhrSa, So: 7 - 23 Uhr
P4(Werkeinstellung)	Mo - Fr: 6 - 8 Uhr,11 - 13Uhr 30, 16 - 22 UhrSa: 6 - 23 UhrSo: 7 - 23 Uhr

Durch Tasten ABCoder, kann das Heizungsprogramm des laufenden Tages für jeden Heizkreis auf der Balkenanzeige abgelesen werden.

● Warmwassererwärmungs-Programm (WWE)

Der Regler enthält ein werkseitig voreingestelltes Warmwassererwärmungs-Programm.

Um dieses Programm nach Ihren eigenen Bedürfnissen anzupassen. Seite 16 Programmierung

WWE-Programm (Werkeinstellung):

Tag	Zeitabschnitte für freigegebene Ladezeiten
Mo. bis So. 5 bis	22 Uhr

● Hilfsausgang (AUX)

Der Regler enthält ein werkseitig voreingestelltes Hilfsausgangs-Programm.

Um dieses Programm nach Ihren eigenen Bedürfnissen anzupassen.

Seite 16 Programmierung

Progr. Hilfsaus. (Werkeinstellung):

Tag	Zeitabschnitte für freigegebene Ladezeiten
Mo. bis So. 6 bis	22 Uhr

Wenn die Blende offen ist, ermöglichen die Tasten das Ablesen von Messungen, Änderungen von den Tagesprogramme und Einstellung verschiedener Parameter.

Die Parameter sind per Kreis und Kategorie geordnet und können durch eine Taste oder zwei (Fachmann) erreicht werden. Sie werden durch Drücken des Einstellungsknopfes angezeigt und durch Drehen dieses Einstellungsknopfes geändert.

Die Zusammensetzung sowie die Anzeigereihenfolge der verschiedenen Absätze sind in ANHANG 1 (Betreiber-Einstellungen) angegeben.

• Messungen (Siehe "Betrieber Einstellungen(Blende offen) (Siehe Anzeige - Reihenfolge der Absätze in ANHANG 1)", Seite 16)
• Programmierung (Siehe "Betrieber Einstellungen(Blende offen) (Siehe Anzeige - Reihenfolge der Absätze in ANHANG 1)", Seite 16)

Die verschiedenen Einstellungen und Parameter bleiben auch nach einem Stromausfallgespeichert.

5.1 Betrieber Einstellungen(Blende offen) (Siehe Anzeige - Reihenfolge der Absätze in ANHANG 1)

MODE SONNTAG 15h38 P2 A B 5 8539N041

Folgende Parameter können abgelesen werden (Siehe "ANHANG 1- TABELLE DER BETRIBER-EINSTELLUNGEN", Seite 52 bis Seite 54).

• Außentemperatur
• Kesseltemperatur
• Temperatur Kreis B
• Temperatur Kreis C
• Temperatur des Trinkwassererwärmers
• Temperatur des Solarspeichers
• Raumtemperatur A
• Temperatur des Schwimmbads
• Raumtemperatur B
• Raumtemperatur C
• Temperatur des Sonnenkollektors
• Abgastemperatur
• Rücklauftemperatur
• Wasserdruck im Kessel
• Gebläsedrehzahl
• Aktuelle Leistung des Kessels
• Ionisationsstrom
• Anzahl-Brennerstarts (BR. STARTS)
• Brennerbetriebsstunden (BR. STUNDEN)
• Solarpumpe-Betriebsstunden (SOL.P.STUNDEN)
• Stunden
• Minuten
• Tag
• Monat
• Datum
• Jahr
• Sommer/Winter Zeit

- SOMMERZEIT : AUTO oder HAND (werkseitig : AUTO) : Die Umschaltung zur Sommerzeit ist automatisch für den letzten Sonntag im März und zur Winterzeit auf den letzten Sonntag im Oktober vorprogrammiert. Steht die Einstellung auf HAND, so wird die automatische Umschaltung nicht erfolgen.

Programmierung

- Kreis (A, B oder C) mittels Taste 🐘hlen, dann mit Drehknopf das Programm P2, P3 oder P4 wählen.

Programm	Tagbetrieb
P1(non modifiable)	Mo - So: 6Uhr - 22Uhr
P2	Mo - So : 4Uhr - 21Uhr
P3	Mo - Fr : 5Uhr - 8Uhr, 16Uhr - 22UhrSa, So : 7Uhr - 23Uhr
P4	Mo - Fr : 6Uhr - 8Uhr, 11Uhr - 13Uhr30, 16Uhr - 22UhrSa. : 6Uhr - 23UhrSo. : 7Uhr - 23Uhr

• Ihre eigenen Programme in nachfolgenden Tabellen (oder in ANHANG 2) eintragen und dann folgendermaßen speichern :
• Programm wählen mit Einstellungsknopf.

Die in Zeile PROG ALLE TAGE gewählte programmierung wird automatisch auf die anderen Zeilen übertragen, diese können dann individuell, Tag für Tag, abgeändert werden.

• Durch rechts drehen die dunklen Zonen oder die hellen Zonen eintragen (pro 1/2 Stunde) (von dunkel auf hell durch Taste ^90 )
• Die beleuchtete Zonen entsprechen den Zeitabschnitten im "Tagbetrieb", für Freigabe der Trinkwassererwärmung oder für freigegebenen Betrieb.
• Die nicht beleuchtete Zonen entsprechen den Zeitabschnitten im "Nachtbetrieb", für nicht freigegebene Trinkwassererwärmung oder nicht freigegebenen Betrieb.
• Durch links drehen wird nicht programmiert (das Programm ist nicht geändert).
• Gleichermaßen für alle vorhandenen Kreise vorgehen.

- Ende der Programmierung : die Blende schließen um die Programmierung zu bestätigen. Anderfalls wird das zuvor eingegebene Programm nach 2 Minuten automatisch gespeichert.

Das Programm kann zurückgesetzt werden auf Werkseinstellung durch die Wahl : STANDARD : JA und durch Drücken des Einstellungsknopfes bestätigt.

Eigene Programme :

• EINST. KR. ...
• EINST. WWE (Trinkwassererwärmung)
• EINST. HILFSAUS. (Hilfsausgangkontakt)

- Kreis (WWE oder HILFSAUS) mit Taste wählen

Einstellung Zeitabschnitte
Trinkwassere rwärmung	Freigabe der Trinkwassererwärmung : 5Uhr-22Uhr
Hilfsausgang	Freigabe der Trinkwassererwärmung : 6Uhr-22Uhr

Kundenspezifische Programme

● EINST. KREIS.A

Tage Zeitabschnitte “Tagbetrieb”
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG

● EINST. KREIS.B

Tage Zeitabschnitte “Tagbetrieb”
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG

● EINST. KREIS.C

Tage Zeitabschnitte “Tagbetrieb”
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG

● EINST. WWE (Warmwassererwärmung))

Tage	Zeitabschnitt(e) für freigegebene Ladezeiten
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG

● PROG. HILSAUS. (Hilfsausgangkontakt)

Tage	Zeitabschnitt(e) für freigegebenen Betrieb
MONTAG
DIENSTAG
MITTWOCH
DONNERSTAG
FREITAG
SAMSTAG
SONNTAG

5.2 Meldungen

Bei Normalbetrieb des Kessels können folgende Meldungen in der Anzeige erscheinen:

MELDUNG BEDEUTUNG DER ANZEIGE VORGEHENSWEISE
SIEHE FERNBED.	Diese Meldung erscheint wenn auf eine graue Diese Meldung erscheint wenn auf eine graue Fernbedienung eine andere Betriebsart gewählt Fernbedienung eine andere Betriebsart gewählt.	Die Fernbedienung kann wieder auf den automatischen Betrieb AUTO von der Oe-tronic 3 aus zurückgestellt werden: Taste AUTO am Schaltfeld während 5 Sekunden drücken.
UARTUNG	Fernbedienung eine andere Betriebsart gewählt.	Den zuständigen Fachmann oder Kunden-dienststelle benachrichtigen.
ENTLÜFTUNG	Fernbedienung eine andere Betriebsart gewählt Fernbedienung eine andere Betriebsart gewählt unternimmt.	Etwa 20 Sekunden abwarten.
2 MIN. UARTEN	Nicht genügend Durchfluss in der Anlage, der Brenner wird 2 Minuten gesperrt.	2 Minuten warten. Anlagenhydraulik über-prüfen.

6. INSTALLATION

6.1 Anforderungen an das Heizwasser

• pH 4,5 bis 8,5
• Chloridgehalt < 20 mg/l
• Leitwert < 500 μS/cm bei 25 °C

Das Eindiffundieren von Sauerstoff, beispielsweise bei nichtdiffusionsdichten Fußbodenheizungen oder zu kleinen Ausdehnungsgefäßen, muss verhindert werden. Eventuell einen Wärmetauscher zur Trennung des Heizkessels vom Heizkreislauf oder ein zweites Ausdehnungsgefäß vorsehen.

● WICHTIGE HINWEISE BEZÜGLICH DER HEIZ-KREISLAUF-WASSERAUFBEREITUNG

Zentralheizungsanlagen sind zu reinigen, um von der Installation herrührende Rückstände (Kupfer, Hauf, Lötrückstände) und Ablagerungen, die zu Geräuschentwicklungen bzw. zu chemischen Reaktionen zwi-Metallen führen könnten, zu entfernen.

Andererseits ist die Zentralheizunganlage gegen Rost, Kalkablagerungen und Bakterienentwicklung durch Zugabe eines für alle Arten von Heizungsanlagen geeigneten Rostschutzmittels (Heizkörper aus Stahl oder Gusseisen, Fußbodenheizung mit Heizungsschläuchen aus geripptem PE) zu schützen. Wir empfehlen im Rücklauf vor dem Kessel einen Schmutzfilter mit einer Maschenweite von 100 µm einzubauen.

Wir empfehlen die Verwendung von Produkten der Reihe SENTINEL von GE BETZ für die vorbeugende und Reparaturbehandlung der Heizwasserkreisläufe.

Einbau des Heizkessels an neuen Heizanlagen (weniger als 6 Monate)

• Anlage mit einem Universalreiniger reinigen, um feste Rückstände zu entfernen (Kupfer, Hauf, Lötrückstände).
• Heizungsanlage gründlich spülen, bis das austretende Wasser klar und frei von Verunreinigungen ist.

- Heizungsanlage vor Rost durch Zugabe eines Korrosionshemmstoffes und gegen Frost durch Zugabe eines Kombizusatzstoffes mit korrosionshemmender und Frostschutzwirkung schützen.

▶ Einbau des Heizkessels an bestehenden Anlagen

• Anlage mit einem Entschlammungsmittel von abgelagertem Schlamm reinigen.
• Anlage gründlich durchspülen.
• Anlage mit einem Universalreiniger reinigen, um feste Rückstände zu entfernen (Kupfer, Hauf, Lötrückstände).
• Heizungsanlage gründlich ausspülen, bis das austretende Wasser klar und frei von Verunreinigungen ist.

Heizungsanlage vor Rost durch Zugabe eines Kombizusatzstoffes mit korrosionshemmender und Frostschutzwirkung und durch Einbau eine Filters schützen.

Der Heizkessel GVR 140 Condens darf nur in geschlossenen Heizungsanlagen betrieben werden.

Bei Fußbodenkreisen muss bauseits ein Sicherheitstemperaturbegrenzer mit manueller Rückstellvorrichtung installiert werden. Bei einem Fußbodenkreis ohne Systemtrennung sind nur sauerstoffdichte Heizungsrohre zu verwenden. Wenn der Hersteller von Kunststoffrohren ein chemisches Zusatzmittel vorschreibt, muss insbesondere geprüft werden, ob Unbedenklichkeitserklärungen für die Bauteile aus Aluminium bzw. Aluminiumlegierungen vorliegen.

Für Fußbodensysteme mit nicht sauerstoffdichten Rohren muss eine Systemtrennung erfolgen (Wärmetauscher). In diesem Fall muss der Fußbodenkreis separat abgesichert werden (Druckausgleichsgefäß, Sicherheitsventil).

Eine Wassermangelsicherung ist nicht erforderlich, die Absicherung erfolgt über einen Drucksensor. Die Inbetriebnahme des Brenners erfolgt erst oberhalb eines Anlagendrucks von 0,5 Bar.

Ein Sicherheitsventil (3 Bar) ist im Heizkessel integriert.

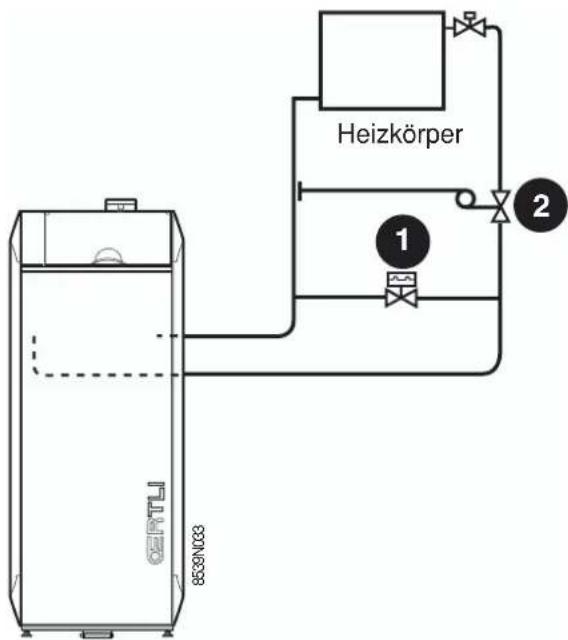

● BEI AUFTRETEN VON FLIEßGERÄUSCHEN

Fließgeräusche können an Heizungsanlagen mit direktem Heizkreislauf und Thermostatventilen unter bestimmten Anwendungsbedingungen auftreten, wenn kein vollkommener Druckausgleich an den hydraulischen Systeme herbeigeführt wurde.

In diesem Fall empfiehlt es sich, ein voreingestelltes Überströmventil 10 – 250 mbar) zwischen Heizungsvor- und Rücklauf zu installieren.

Eine falsche Einstellung des Überströmventils kann zur dauernden Rücklaufanhebung des Brennwertkessels führen.

Bei besonderen Anforderungen an geräuscharmen Betrieb ist ein Differenzdruckregler (2) (stellung 100 – 150 mbar) einzubauen.

Aufstellraum

Der Brennwertkessel muss in einem frostfreien und belüftbaren Raum installiert werden.

Um eine Beschädigung der Heizkessel zu vermeiden, muss die Kontaminierung der Verbrennungsluft durch chlorierte und/oder fluorierte Verbindungen verhindert werden,

da sie besonders korrosiv sind.

Diese Verbindungen kommen zum Beispiel in Spraydosen, Anstrichen, Lösungsmitteln, Reinigungsmitteln, Waschmitteln, Detergenzien, Klebstoffen, Streusalz usw. vor.

Daher wird empfohlen :

- Das Ansaugen von Abluft aus derartigen Räumen zu vermeiden : Friseursalons, Reinigungen, Industrielle Werkstätten (Lösungsmittel), Räume mit Kühlanlagen (Risiko des Austritts von Kühlmittel) usw.

- Die Lagerung derartiger Produkte in der Nähe der Heizkessel zu vermeiden.

Wir machen Sie darauf aufmerksam, dass im Fall der Korrosion des Heizkessels und/oder seiner Peripheriegeräte durch chlorierte und/oder fluorierte Verbindungen (s. o.) wird keine Gewährleistung übernommen.

Wird die Feuerstätte in einem Raum installiert, in dem sich ständig Personen aufhalten, muss eine konzentrische Zuluft-/ Abgasanlage verwendet werden.

Bei der Installation des Heizkessels die Schutzart IP 21 beachten.

6.2 Anschluss

Die Anschlüsse müssen von einem Fachmann durchgeführt werden.

Der Gasanschluss erfolgt entsprechend den geltenden Verordnungen und Vorschriften. Gaszufuhrleitung reinigen. Zusätzlich zu dem eingebauten Gas-Wartungshahn ist ein Gasabsperrhahn mit Brandschutzventil in unmittelbarer Gerätenähe einzubauen.

Konformitätsbescheinigung

Um Schäden zu vermeiden, die durch einen Überdruck am Gasregler verursacht wurden, muss der Gaszufuhrhahn vor einer Druckprüfung an der Gasversorgungsleitung unbedingt geschlossen werden.

Den Druck ablassen, bevor der Hahn wieder geöffnet wird.

Maximal zulässiger Prüfdruck: 150 mbar. In älteren Gasnetzen wird empfohlen, einen Gasfilter mit großer Oberfläche und geringem Druckverlust vorzuschalten.

6.2.1 Kondensat-/Abwasseranschluss

Ø25 619 8539N008

6.2.2 Verbrennungsluftzufuhr

Für den Betrieb von raumluftabhängigen Anlagen werden besondere Anforderungen an die Be- und Entlüftung des Aufstellraumes gestellt.

Aufstellung nach den gültigen örtlichen Vorschriften vornehmen.

6.2.3 Montage: Montagerahmen nicht an der Wand befestigt bzw. Montagerahmen an der Wand befestigt

▶ Verpackung entfernen.
Heizkessel mit Hilfe der Hebestangen von der Palette heben.

Bei raumluftabhängigem Betrieb haben die Be- und Entlüftungsöffnungen des Aufstellraums den behördlichen Vorschriften zu entsprechen.

Bei Anschluss an eine im Schornstein befindliche Abgasleitung ist der Brennwertkessel möglichst nahe am Schornstein zu installieren; längere horizontale Abgasleitungen sind zu vermeiden.

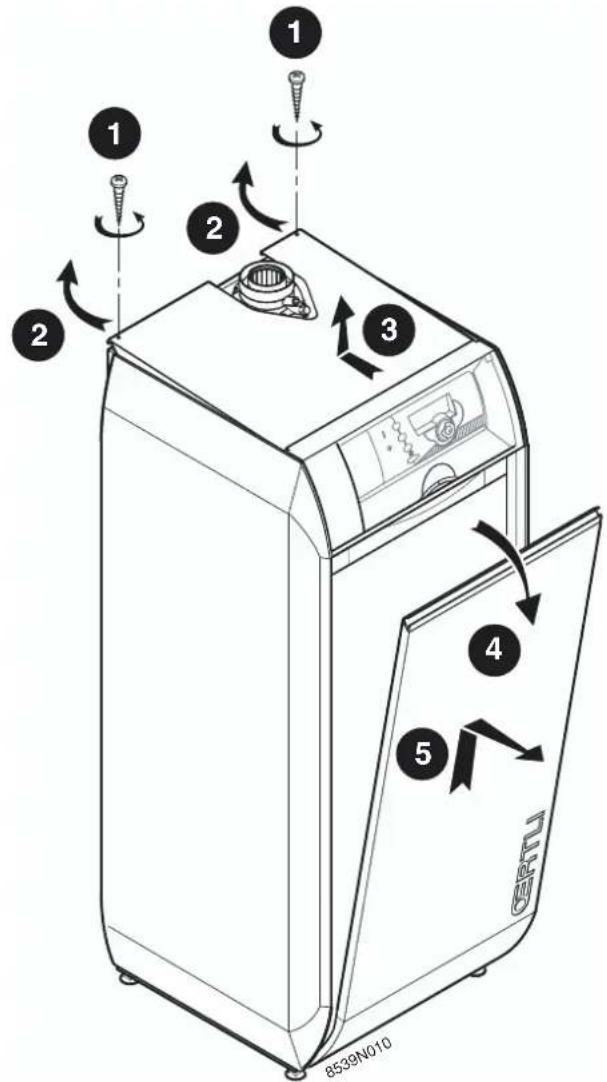

1 2 3 4 5 8539N010

▶ D12 Befestigungsschrauben an der Rückseite entfernen.
▶ A2 eckhaube anheben.
▶ A 3 eckhaube aufschieben und abheben.
▶ V4 lertür des Heizkessels aufklappen.
▶ T5 anheben und abnehmen.

8539N011 6 6

▶ D62 Schrauben an der Vorderseite entfernen

8539N013 ⑧

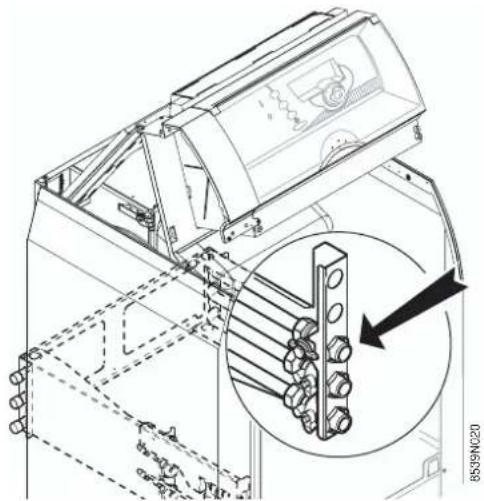

▶ S8 altfeld gut andrücken und nach hinten hochschieben.

7 8539N012

▶ Schaltfeld in den Buchsen der Seitenverkleidungen einrasten.
▶ S7 altfeld nach oben schieben.

6.2.3.1 Spezifische Installation: Montagerahmen nicht an der Wand befestig

(Beispiel: Installationsart Heizungskeller)

9 10 6539N042

Für Deutschland :

▶ D9 eingebaute Systemtrenner mit 2 Rückschlagventilen erlaubt eine einfache und sichere Ergänzung des Heizungswasserkreislaufs bei zu niedrigem Anlagendruck. Wenn aufgrund örtlicher Vorschriften dieser Systemtrenner ausgebaut werden soll.

▶ 2:10 topfen + Dichtung einschrauben.

D116 Anschlussrohre nebst Dichtungen an der Rückseite der Anschlussplatine montieren.
▶ A12chlüsse festziehen.

6.2.3.2 Zirkulationsanschluss

Falls dieser nicht belegt wird muß ein Stopfen + Flachdichtung laut Abb. auf den Zirkulations-Anschluss-Stutzen montiert werden.

Stopfen Dichtung 8538N093

Dichtheit nach Montage prüfen.

6.2.3.3 Spezifische Installation: Montagerahmen an der Wand befestigt

(Beispiel: Installationsart: Küche, Keller usw.)

Aufstellort auswählen und Befestigungspunkte anzeichnen. Position der Gas-, Heizkreislauf- und Rauchabzugsanschlüsse beachten. Das Befestigungsmaterial für die Wandmontage ist im Lieferumfang inbegriffen.

Horizontale Ausrichtung der Konsole beachten.

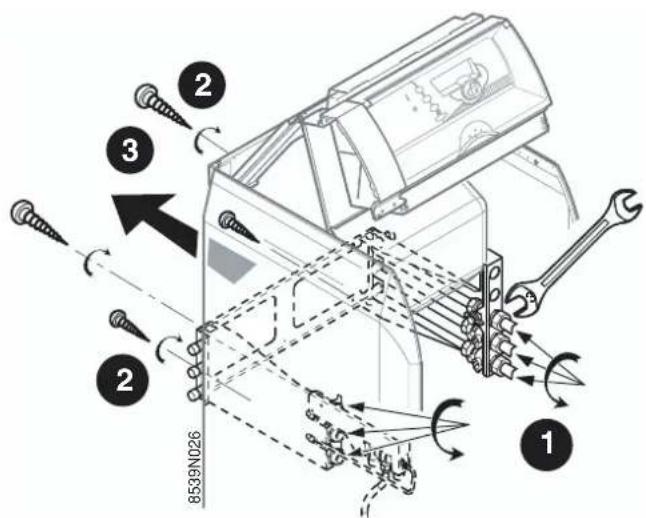

8539N026 1 2 3 2

▶ An 1 Schlüsse an der Vorderseite der Anschlussplatine öffnen.
▶ D24 Schrauben auf der Rückseite der Platine entfernen.
▶ P3 ne (nach hinten) herausziehen.

380 133 5 6 4 7 1017 Höhe Platine/Boden 869 Kontrollmaß (1) (1) Toleranz : +10/0 bei Zugang zu den hinteren Stellfüßen + 2/0 wenn kein Zugang zu den hinteren Füßer

▶ 4 4 ber, ∅ 8 mm entsprechend den an der Wand angezeichneten Maßen bohren.
▶ D54 Dübel einstecken.
▶ P6 ne anhalten und mit 4 7 festigungsschrauben anschrauben und ausrichten.

8 9 30 85.38N008

▶ D8 6 Anschlussrohre mit Dichtungen an der Rückseite der Anschlussplatine montieren.
▶ A9 chlüsse festziehen.

12 10 11 10 B539N028 Rolle

▶ H10estangen in die an der Vorderseite des Heizkessels vorgesehenen Laschen einstekken.
▶ H11 kessel von vorn anheben und auf die 12 Anschlussplatine aufschieben.

▶ A13hlüsse herstellen und die Muttern (mit Hilfe eines 30er Schlüssels) an der Vorderseite anziehen.

6.2.4 Montage der Mischer-Anschlussplatine

Siehe mit dem Bausatz mitgelieferte Montageanleitung.

6.2.5 Montage des Kabelbausatzes für direkte Fußbodenheizung.

Siehe mit dem Bausatz mitgelieferte Montageanleitung.

6.2.6 Kontrolle der Gasleitung

Die Anschlüsse müssen von einem Fachmann durchgeführt werden.

▶ Anschlüsse auf Dichtheit prüfen.
▶ Gasleitung nebst Armatur auf Dichtigkeit prüfen
▶ Sämtliche Absperrhähne der Gasleitung öffnen.
▶ Gasleitung ordnungsgemäß entlüften.

6.3 Anschluss der Abgasanlage

Maximaler Prüfdruck der Gasarmatur: 150 mbar

Bei höheren Prüfdrücken Brennwertkessel an der Verschraubung des Gasabsperrhahnes

von der Gasleitung trennen.

Das Schließen des Gasabsperrhahnes reicht nicht aus.

6.2.7 Heizkessel wieder montieren.

B539N023 1

▶ S1 altfeld wieder verschließen.

8539N015 2 2

▶ D22 Schrauben auf der Vorderseite des Heizkesselschaltfeldes wieder anziehen.

7 5 6 4 3 8 S39N016

Vordertür und Abdeckhaube des Heizkessels in umgekehrter Reihenfolge wieder montieren.

- Die horizontalen Abgasleitungen müssen mit einer mi-

nimalen Neigung von 3 % zum Heizkessel angebracht werden, damit das in den Leitungen entstandene Kondenswasser zum Siphon des Heizkessels ablaufen kann.

• Die Geräte des Typs C können nur mit Systemen installiert werden, die in dieser technischen Anleitung aufgeführt sind (insbesondere konzentrische Leitungen, Anschlussteile, Luft/Abgasführung).
• Da die Anschlüsse der Schornsteinrohre (des Typs B 23 ) und die Leitungen des Typs C 53 unter Druck stehen, müssen sie entweder außen oder in einem gemauerten Schacht mit Belüftung installiert werden.

Die Belüftung muss gewährleistet werden:

• durch eine Eintrittsöffnung im unteren Bereich zur Entnahme von Luft entweder aus gemeinsam belüfteten Bereichen oder direkt von außen und
• durch eine Austrittsöffnung im oberen Bereich nach außen

Der Mindestquerschnitt der Entlüftungsöffnung und der vorzusehenden Öffnungen muss 100 cm ^2 betragen (freier Querschnitt).

Zur Inspektion der gesamten Abgasleitung muss dieser Schacht geöffnet werden können.

Die Installationshinweise mit Angabe der zulässigen Längen der Abgasleitungen sind zu beachten.

▶ Die Abgasleitung bzw. das Zuluft-/Abgassystem muss entsprechend der Montageanleitung eingebaut werden.
▶ Die Abgasleitung muss auf Dichtigkeit geprüft werden (geeignetes Dichtigkeitsprüfgerät verwenden).

• Statischer Prüf-Überdruck: 1000 Pa
• Maximale Leckrate: 50 l/hm2 bezogen auf die innere Oberfläche der Abgasleitung
• A 60=0,18~m^2/m , A 80=0,25~m^2/m ,
• A 100=0,31m^2/m , A130=0,40m^2/m .

▶ B1 konzentrischen Abgassystemen kann auch der CO2-Gehalt im Ringspalt am Messstutzen geprüft werden. Die Abgasanlage gilt als dicht, wenn der gemessene CO2-Gehalt unter 0,2 % liegt.

- Luft/Abgas-Anschlussstutzen Typ C33x (vertikales Zuluft-/Abgassystem) bei ø 60/100 mm

Schrägdach Abgas Verbrennungsluft Schrägdach mit Führung durch den Dach stuhl Abgas DN80/125 DN60/100 Flachdach Abgas Verbrennungsluft/Verbrennungsluft 160 555 1185 2 Die Kessel werden gelierfert mit einem vertikalen Luft-Abgasanschluss ø80/125mm, bestehend aus der Luft-/Abgasführung + 1 Befestigungsring und 1 Adapter ø60/100mm auf 80/125mm, für die Installation: direkt am Kesselausgang oder unmittelbar vor der Luft-/Abgasführung.

8538N025A

Maximale vertikale Leitungslänge L: GVR140-15 = 9 m, GVR140-25 = 11,5 m

Das Maß L ergibt sich durch Addition der Längen der geraden Luft-/Abgasleitungen und der entsprechenden Längen der anderen konzentrischen Bauteile: bei ø 60/100 mm.

1 Winkel 15^ ≈ 0,5 m, 30^ ≈ 0,7 m, 45^ ≈ 0,9 m, 87^ ≈ 1,1 m, 1 Revisions-T-Stück ≈ 4,2 m, 1 gerades Revisionsrohr ≈ 0,8 m

● Luft/Abgas-Anschlussstutzen Typ C33x (vertikales Zuluft-/Abgassystem) bei ø 80/125 mm

Atgas Rückspülmodus Ø 80/125 mm Ø 80/125 mm Horizontales Rohr max. 1m 8539N034

GVR 140-15 Condens : Lmax = 3m

GVR 140-25 Condens : Lmax = 9m

Das Maß Lmax ergibt sich durch Addition der Längen der geraden Luft-/Abgasleitungen und der Längen der entsprechenden anderen Bauteile.

1 Winkel 15^ ≈ 0,4 m, 30^ ≈ 0,6 m, 45^ ≈ 0,8 m, 87^ ≈ 1,1 m, 1 Revisions-T-Stück ≈ 2,1 m, 1 gerades Revisionsrohr ≈ 0,7 m

- Luft/Abgas-Anschlussstutzen Typ C13x (horizontales Zuluft-/Abgassystem) an Außenmauer oder am Dachausgang

L1 L = L1 + L2 Abgas Verbrennungsluft L2 Abgas Verbrennungsluft Maximale Länge L der Leitungen GVR 140-15 : 8,4 m GVR 140-25 : 12 m 8539N004

● Luft/Abgas-Anschlussstutzen Typ C53

LF LA Maximale Länge der leistung: GVR 140-15 = 23 m =(LF+LA)max GVR 140-25 = 16 m =(LF+LA)max 8539N007

Bei dieser Installationsart ist unbedingt eine Abgasanlage mit einem entsprechenden technischen Hinweis zu verwenden.

● Schornsteinanschluss Typ B23 Abgasleitungen ø 80 mm, Umgebungsluft

Abgas Bausatz Nr.1 Ø80 Horizontales Rohr max. 1 m Verbrennungsluft Bausatz Nr. II Belüftung Ø80 Maximale Länge der vertikalen Leitung GVR 140-15 : 23 m GVR 140-25 : 23 m Bausatz Nr.1 8539N006

● Mehrfachbelegung im Überdruck (C 43 und B 23 )

Eine Mehrfachbelegung (bis zu 5 Geräten) pro Leitung ist möglich. Nähere Auskünfte und eine Kopie des Prüfberichtes kann bei uns angefordert werden.

Anschlussbausatz Nr. I – ø 80 mm (am Schornstein)

1 2 3 4 5

8538N028

Anschlussbausatz Nr. II – ø 80 mm (am Heizkessel)

Kolli DY 707 : für den Übergang von ø60/100 auf ø80/125 mm ist Kolli DY 707 zwingend erforderlich.

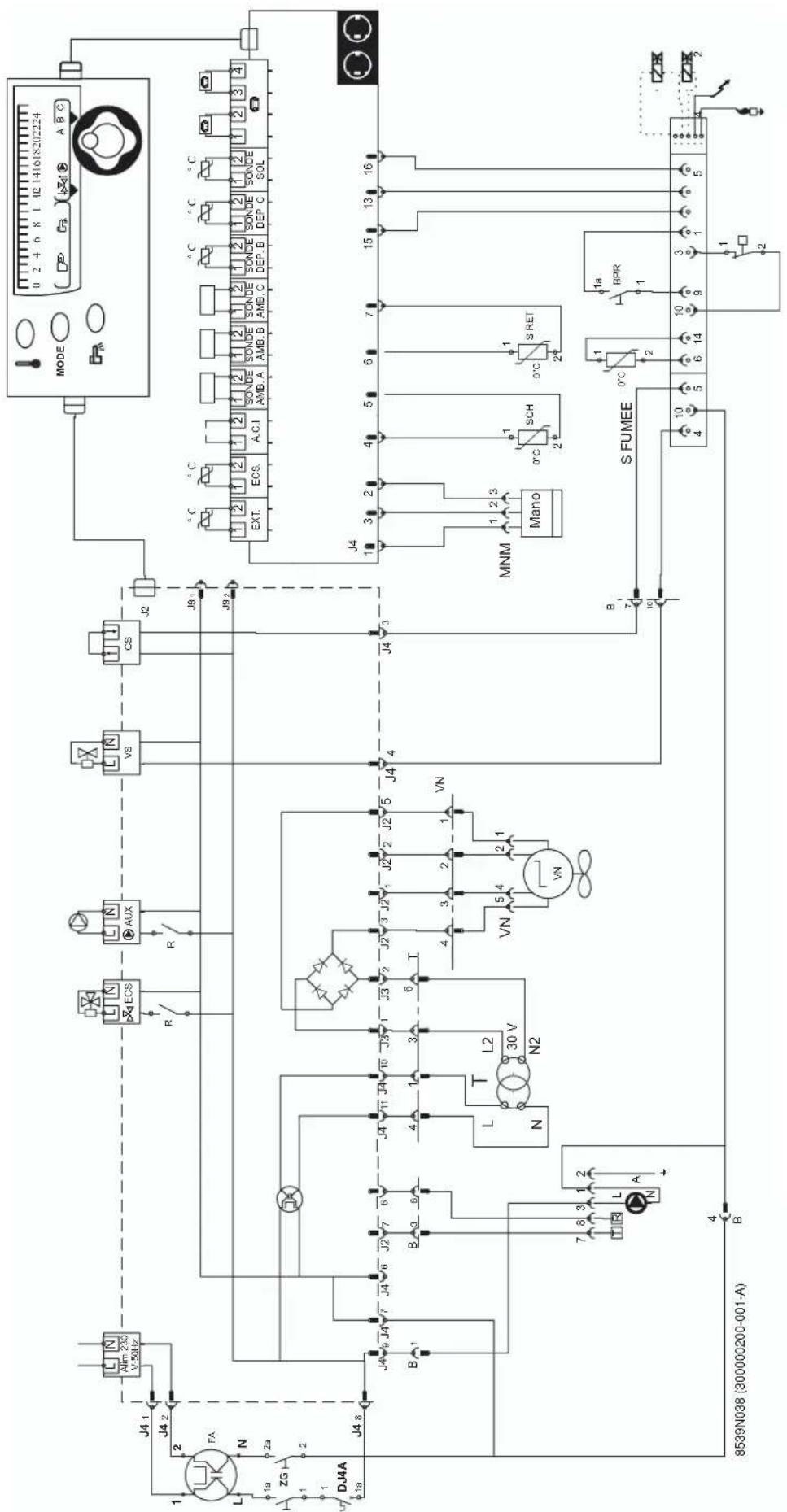

6.4 Elektroanschluss

Für die Konformität der elektrischen Anlage muss die Netzzuleitung des Geräts über einen allpoligen Schalter mit einer Kontaktöffnungsweite über 3 mm geführt werden.

1. Stromversorgung 230 V / 50 Hz
2. Sicherheitskontakt
3. Sicherheitsventil
4. Umschaltventil
5. Zusatzpumpe
6. Sicherheitstemperaturbegrenzer Kreis B
7. Pumpe Kreis B
8. 3-Wege-Mischer Kreis B
9. Sicherheitstemperaturbegrenzer Kreis C
10. Pumpe Kreis C
11. 3-Wege-Mischer Kreis C
12. Außenfühler
13. Vorverkabelter Warmwasserfühler
14. Fremdstromanode
15. Raumfühler Kreis A
16. Vorlauffühler Kreis B
17. Raumfühler Kreis B
18. Vorlauffühler Kreis C
19. Raumfühler Kreis C
20. Fernsprechrelais
21. Solarfühler

359 11 SONDES -FUHLER - SENSORS 49,5 8538N035 1 2 3 4 5 7247 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 ALI L N + 1 2 3 CS 4 5 VS L N + 6 7 AUX L N + 13 2111066 T8 (B) B L N + 21 210191817 25 P4 B L N + 42322 T8 (C) C L N + 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 21 S ENT S EGS TA S AND (A) S DGP (B) S AND (C) S SOL RT 58-565554595251504948

Die Anschlüsse müssen von einem Fachmann durchgeführt werden.

Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde ( 12 ).

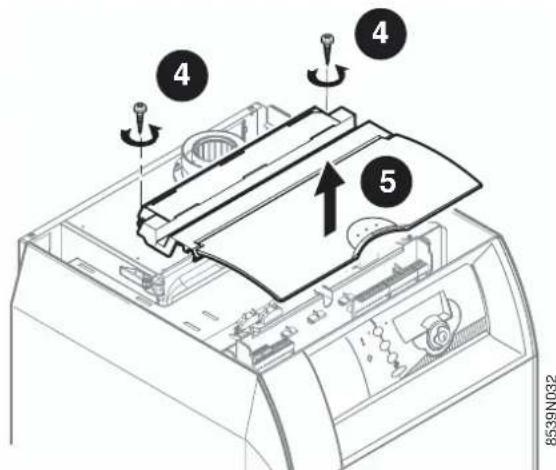

▶ DI 12 hinteren Schrauben der Abdeckhaube entfernen.
▶ A 2 eckhaube anheben.
▶ Al 3 ckhaube nach hinten schieben und abheben.

4 4 5 8539N032

▶ K 4 pe des Schaltfeldes anheben.
▶ B 5 stigungsschraube der Schaltfeldverkleidung entfernen.

230V-Stromversorgung Fühler

Fühler- und 230V-Kabel in die Kabeldurchführungen durch die Rückwand hindurchführen; Reihenfolge (230V; Fühler) beachten.
▶ Steckverbinder der Kabel an den Karten einstecken (beim Anschluss gemäß Plan vorgehen).

1 8539N049

▶ D12 Schrauben entfernen.

8539N/50 2

▶ S2 altfeld kippen.
▶ In umgekehrter Reihenfolge wieder schließen.

8539N024

1 m 2 kehrt beim Wiedereinbau der Karten-abdeckung und der Abdeckhaube vorgehen.

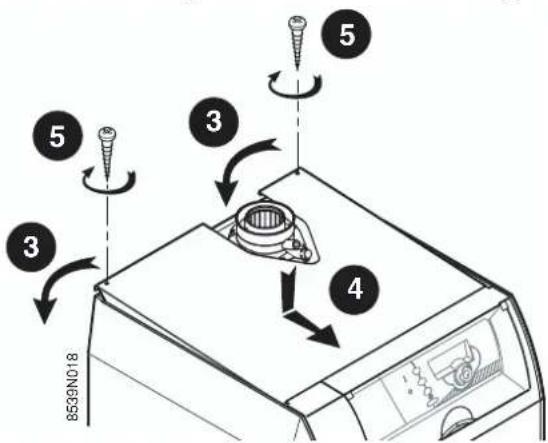

5 3 4 3 5 8539N018

▶ Abdeckhaube wieder einbauen.

7. INBETRIEBNAHME

7.1 Prüfungen vor der Inbetriebnahme

Die erste Inbetriebnahme muss von einem Fachmann durchgeführt werden.

Vor der Inbetriebnahme muss die Heizungsanlage vollständig entleert und gespült werden (Siehe "WICHTIGE HINWEISE BEZÜGLICH DER HEIZKREISLAUF-WAS-SERAUFBEREITUNG", Seite 18)

7.2 Befüllung der Anlage

1 8539N021

▶ Anlage befüllen und entlüften.
▶ K1pe des Wassereinfüllstutzens vom Kondenswassersiphon abschrauben.
▶ Kondenswassersiphon befüllen.
Der Betrieb ohne gefüllten Kondenswassersiphon kann zu Beschädigungen des Heizkessels führen.
Kappe des Wassereinfüllstutzens wieder auf den Kondenswassersiphon aufschrauben.
▶ Druck der Anlage am Manometer überprüfen: Mindestdruck 0,5 Bar.
▶ Die wasserseitige Dichtigkeit prüfen.

Wasserdruck der Anlage prüfen; diese ist am Display des Schaltfeldes ausgewiesen:

Druck unzureichend: Wasser hinzufügen (0 – 0,5 Bar)

Hinzufügen von Wasser empfohlen (0,5 – 1 Bar)

Druck in Ordnung (1 – 2 Bar)

Druck zu hoch (> 2 Bar)

Mindestdruck bei kalter Anlage = 2 Segmente.

Falls erforderlich Wasser nachfüllen.

7.3 Einstellung der Kesselleistung zur Emissionsmessung und STB-Test

▶ Regelung-Abdeckblende öffnen.
▶ Taste Brücken und Brennerleistung mit dem Dreh-Einstellungsknopf einstellen.

P: Maximale Kesselleistung

P_- : Maximale eingestellte Heizleistung

_- : Mindest Leistung

▶ Im Display werden Abwechselnd (alle 2 Sekunden) folgende Werte angegeben:

EMISSION MES. 8800 Brennergebläse-Drehzahl in U/Min.

EMISSION MES. 8: Kesseltemperatur in °C

EMISSION MES. Ionisationsstrom in μA

▶ STB-TEST

Um den STB-TEST durchzuführen, die Taste während 5 Sekunden, betätigen: STB-TEST erscheint im Display.

7.4 Überprüfungen und Einstellungen während der Inbetriebnahme

7.4.1 Haube abmontieren.

8538N037 ① ② ③

▶ k1nmern lösen.
▶ D 2 Haube nach vorn klappen.
▶ D 3 Haube anheben und entfernen.

7.4.2 Den Gasanschlussdruck überprüfen.

8538N056A ①

▶ Den Gasabsperrhahn schließen.
▶ 1 Schraube am Messanschluss um zwei Umdrehungen lösen.
Das Manometer anschließen.
▶ Den Gasabsperrhahn öffnen.
▶ Den Gasanschlussdruck am Messanschluss prüfen.

Außerhalb des zulässigen Druckbereiches

- Erdgas E: 17 - 25 mbar

- Erdgas LL: 17 - 25 mbar

die Inbetriebnahme abbrechen.

Gasversorger benachrichtigen.

▶ Den Gasabsperrhahn schließen.
Das Manometer entfernen.
▶ 1 Schraube am Messanschluss anziehen.
▶ Den Gasabsperrhahn öffnen.
▶ Den Messanschluss mit Lecksuchspray auf Dichtigkeit prüfen.

7.4.3 Einstellung des Brenners

Der Gas-Brennwertkessel ist werkseitig auf Erdgas G20, Ws = 15,0 kWh//m³, Anschlussdruck 20 mbar eingestellt.

Werkseitig eingestellte Brennerbelastung

- im Heizmodus:

GVR 140-15 Condens : 14,5 kW

GVR 140-25 Condens : 18 kW

- im Warmwassermodus:

GVR 140-15 Condens : 14,5 kW

GVR 140-25 Condens : 24,5 kW

Die Brennereinstellung erfolgt ausschließlich durch die Kontrolle des CO2-Gehalts der Abgase bei maximaler Leistung.

Die Angaben auf dem Geräteschild mit der örtlich vorhandenen Gasart vergleichen.

Handelt es sich um Erdgas G20 (H bzw. E), Ws = 12,0 - 15,7 kWh/m³, kann dieser Heizkessel ohne weitere Voreinstellungen in Betrieb genommen werden.

8538N057 2

Bei Erdgas G25 (L bzw.LL), Ws = 10,0 - 12,8 kWh/m³, ist der Brenner durch Drehen der Stellschraube ② er-einzustellen. Um 2 Umdrehungen nach links drehen.

MODE 3 D / M / N / D / E 15x38 P2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.39N036

▶ 3 Hauptschalter auf „I“ stellen.

Der Brenner geht in Betrieb.

Die Netzzuleitung des Geräts muss über einen allpoligen Schalter mit einer Kontaktöffnungsweite über 3 mm oder eine Stromsteckdose geführt werden. Die Erdung ist gemäß der Norm NF C 15 100 vorzunehmen.

Den Heizkessel auf maximale Leistung bringen.

- Taste grücken und Brennerleistung mit dem Dreh-Einstellungsknopf einstellen.

P_- = maximale Leistung

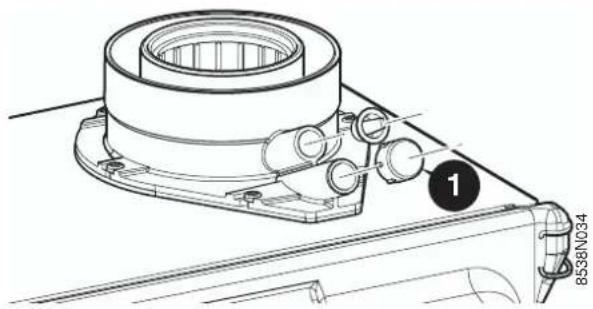

▶ 1 h Kunststoffstopfen vom Messstutzen entfernen.
▶ Den CO _2 -Gehalt der Abgase mit einem Messgerät prüfen.

	CO2-Gehalt (%)
Erdgas H bzw. E (G20)	9,0
Erdgas L bzw. LL (G25)	8,8
Butan/Propan	10,5

Die Brennereinstellung ab ± 0,3 % korrigieren.

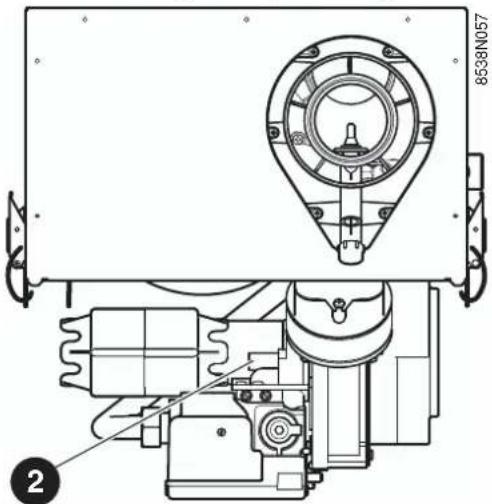

8538N057 2

▶ D2 Gasdurchsatz an der Einstellschraube bis zum Erreichen des geforderten CO₂-Gehalts einstellen.

• Linksdrehung = Erhöhung des CO _2 -Gehalts
• Rechtsdrehung = Verringerung des CO _2 -Gehalts

▶ Den CO _2 -Gehalt der Abgase prüfen.

▶ Wenn die Einstellung in Ordnung ist, die Klappe schließen.

MODE 3 DINMODE 15h38 P2 3539N036

▶ 3 n Hauptschalter auf „0“ stellen.
Das Messgerät entfernen und den Kunststoffstopfen am Stutzen anbringen.

7.4.4 Leistungsanpassunge

Einstellabelle der Brennerleistung
GVR 140-15 Condens
Leistung kW	Gebläsedrehzahl U/Min.	Sollwert %
14,5 5800 100
13,1 5400 90
11,6 5000 80
10,8 4200 75
7,25 3800 50
5,8 3400 40
GVR 140-25 Condens
24,5 5900 100
22,1 5400 90
19,6 5200 80
18,3 4400 75
12,3 3800 50
9,8 3400 40

Durch die Einstellung der Kesselleistung (Prozentsatz) erzielt man eine Anpassung der Höchstlast im Heizmodus, siehe Tabelle und Anweisungen OE-tronic 3.

Im Warmwassermodus ist der Brenner werkseitig auf maximale Last eingestellt.

7.4.5 Programmierung der Kesselregelung

Die integrierte Regelung OE-tronic 3 entsprechend der Bedienungsanleitung einstellen.

7.4.6 Warmwasserbereitung

Die Brennwertkessel der Baureihe GVR 140 Condens sind mit einer Pumpe mit Umschaltventil ausgerüstet.

Die Inbetriebnahme des Umschaltventils und die Einstellung der Temperatur des Warmwasserspeichers werden über den Warmwasserfühler gewährleistet; dieser befindet sich in der Tauchhülse des Warmwasserbereiters.

Unterschreitet die Temperatur den Temperatursollwert des Speichers um 6 K, steuert der Regler die Ladung des Warmwasserspeichers an.

Die Ansteuerung der Zirkulationspumpe kann über den AUX-Ausgang erfolgen, wenn dieser nicht anderweitig belegt ist.

● Einstellung der Warmwassertemperatur

Taste fürücken und die gewünschte Temperatur (10 – 80 °C) mit Hilfe der Dreh-Einstellunsknopf einstellen. Temperatur durch klappen der Blende speichern oder 2 Minuten wachten.

7.4.7 Den Anlagenbetreiber in die Anlage einweisen

7.4.8 Das Inbetriebnahmeprotokoll ausfüllen

7.4.9 Die Anlage ausschalten

MODE 3 DIPANDIC 15h38 P2 A 8639N036

▶ D3 Betriebsschalter auf „0“ stellen.

Den Gasabsperrhahn schließen.

8. UMSTELLUNG AUF EINE ANDERE GASART

8.1 Umstellung von Erdgas auf Propan- gas

Für die Umstellung von Erdgas auf Butan-/Propangas ist nur eine Einstellung des Brenners erforderlich.

Die Brennereinstellung erfolgt durch die Kontrolle des CO2-Gehalts der Abgase bei maximaler Leistung.

▶ Den Betriebsschalter auf „0“ stellen.
Zur Voreinstellung des Brenners: Die Einstellschraube 1 Umdrehungen nach rechts drehen (oder die Schraube 1 is zum Anschlag drehen und dann 3 Umdrehungen lösen).
▶ Den Betriebsschalter auf „I“ stellen. Der Brenner geht in Betrieb.
▶ Den Heizkessel auf maximale Leistung bringen.

- Taste grücken und Brennerleistung mit dem Dreh-Einstellungsknopf einstellen.

P_- = maximale Leistung

▶ Den Kunststoffstopfen 2m Messstutzen entfernen.

▶ Den CO _2 -Gehalt der Abgase mit einem Messgerät messen.

▶ Den CO _2 -Gehalt der Abgase an der Einstellschraube auf 10,5 %, ±0,3% mit Hilfe der Stellschraube einstellen:

- Lösen = Erhöhung des CO 2 -Gehalts - Anziehen = Verringerung des CO 2 -Gehalts

▶ Wenn die Einstellung in Ordnung ist, die Klappe des Schaltfeldes schließen.

▶ Den Betriebsschalter auf „0“ stellen.

Das Messgerät entfernen und den Kunststoffstopfen am Stutzen anbringen.

8.2 Aufkleben des Etiketts "Gasart"

Das Etikett mit der Angabe der Gasart, für die der Kessel ausgelegt und eingestellt ist, aufkleben.

8.3 Eventuelle Montage eines externen Magnetventils

Bei der Installation ab 1 Meter Erdgleiche ist ein externes Magnetventil in unmittelbarer Nähe der Gebäude- oder Raumeinführung in die Gaszuleitung einzubauen.

Der Elektroanschluss erfolgt am Schaltfeld des Heizkessels.

1. INBETRIEBNAHMEPROTOKOLL

Bitte Die ausgeführten Arbeiten ankreuzen und die Messwerte eintragen
Datum
Installationsfirma
Installation
Gasleitung auf Dichtigkeit prüfen
Zuluft-/Abgasleitung auf Dichtigkeit prüfen
Abgasleitung auf Dichtigkeit prüfen
Neutralisationseinrichtung prüfen (falls vorhanden)
Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen
Wobbezahl Wo (international Ws) der vorhandenen Gasart	kWh/m3
Betriebsheizwert HuB (international HiB) der vorhandenen Gasart	kWh/m3
Gasanschlussdruck prüfen (Fließdruck) mbar
Kesseltemperatur	°C
Abgastemperatur / Raumtemperatur	°C / °C
Kohlendioxidgehalt (CO2) der Abgase messen %
Kohlenmonoxidgehalt (CO) der Abgase messen ppm
Abgasverlust ermitteln	%
Funktionsprüfung durchführen
Regelung einstellen
Anlagenbetreiber in die Bedienung einweisen und Bedienungsanleitung aushändigen
Unterschrift / Firmenstempel

10. WARTUNG

10.1 Wartung des Wärmetauschermoduls

MODE 1 DIMONE 15h38 P2 A 8539N037

▶ D① Betriebsschalter auf „O“ stellen.
Das Gerät vom Netz trennen.
▶ Den Gasabsperrhahn schließen.
▶ Den Vorlauf- und Rücklaufhahn schließen.
● Vorderabdeckung des Heizkessels entfernen

8539N022 1 2 7539

▶ V 1 dertür des Heizkessels aufklappen.
▶ T 2 anheben und abnehmen.

3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

▶ 3 2 hinteren Befestigungsschrauben entfernen.
▶ A 4 eckhaube anheben
▶ A 5 eckhaube aufschieben und abheben.

4 4 5 8539N032

▶ D62 Befestigungsschrauben an der Vorderseite entfernen.
▶ S7 altfeld nach oben schieben.

8539N013 8

▶ S-8 altfeld gut andrücken und nach hinten hochschieben.
▶ Schaltfeld in den Buchsen der Seitenverkleidungen einrasten.

● Haube abmontierent

8538N037 ① ② ③

▶ K1nmern lösen.
▶ D 2 Haube nach vorn klappen.
▶ D3 Haube anheben und entfernen.
● Den Brenner abmontieren.

Brenner und Wärmetauscher können heiß sein - Verbrennungsgefahr!

1 6 6 4 5 3 6 7 2 8538N044

▶ D1 Zündkabel abziehen.

▶ D2 Gebläseanschlussstecker abziehen.
▶ D3 Schalldämpfer entfernen.
▶ D4 Befestigungsschraube des Steuergeräts lösen und dieses entfernen.
▶ D 5 Gasanschluss-Überwurfmutter lösen.
▶ D63 Muttern lösen.
▶ D7 Gebläse mit dem Gas-/Luftkanal anheben und entfernen.

Wenn der Brenner erkaltet ist:

▶ 8 kompletten Zylinderbrenner und die Dichtung herausnehmen und auf Verschmutzung prüfen.

Eventuell den Zylinderbrenner mit Druckluft reinigen.

● Den Wärmetauscher prüfen

9 8538N064

▶ Den Wärmetauscher mit einer Taschenlampe und einem Spiegel 9 f Verschmutzung prüfen.

• Den Wärmetauscher zur Reinigung ausbauen


▶ Die Anschlusskabel
1÷ a●eher
▶ D4 Entleerungshahn öffnen.
Nach vollständiger Entleerung des Wärmetauschers:
▶ D5 Vorlauf-Überwurfmutter lösen.
▶ Die Dichtung entfernen.
▶ D6 Rücklauf-Überwurfmutter lösen.
▶ Die Dichtung entfernen.
▶ S7 erungsbügel anheben.
Das Abgasrohr hochschieben.
▶ D8 Muttern der Gaszufuhrleitung lösen.
▶ Die Dichtungen entfernen.
▶ D9 Wärmetauscher leicht anheben und entfernen.
▶ D10 oberen Konvektionsbeschleuniger entfernen.

● Die Kondenswanne abmontieren.

10 8538N052 14 13 12 11

▶ D11Muttern lösen.
▶ D12Kondenswanne mit der Dichtung entfernen.
▶ D13 Befestigungsbügel entfernen.
▶ D14 unteren Konvektionsbeschleuniger entfernen.
● Den Wärmetauscher reinigen.

▶ Den Wärmetauscher innen mit einer harten Bürste reinigen.
▶ Verbrennungsrückstände mit Pressluft, einem Staubsauger oder einem Wasserstrahl entfernen.
● Wiedereinbau der Kondenswanne

Beim Wiedereinbau der Kondenswanne in umgekehrter Ausbaureihenfolge vorgehen.

● Prüfung der Zündelektrode

3,5+/-0,5 ①

8538N053

▶ Die Verschleiß der Zündelektrode prüfen und den Elektrodenabstand messen; ggf. austauschen.

Erforderlicher Elektrodenabstand: 3,5 ±0,5 mm

● Wiedereinbau des Brenners

2 3 8538N050

▶ D 2 Zylinderbrenner anbringen.
▶ Di 3 Dichtung mit der Öffnung der Zündelektrode nach vorne einsetzen.

5 6 4 8538N0449

D 4 Gebläse mit dem Gas-/Luftkanal einbauen.
▶ Di 5 Muttern anziehen.
▶ DI6 Überwurfmutter des Gasanschlusses komplett mit der Dichtung aufschrauben (ggf. aus-tauschen).

8 10 7 9 8538N054

▶ D7 Zündkabel anschließen.
▶ D8 Steuergerät einstecken und die Befestigungsschraube eindrehen.
▶ D 9 Gebläseanschlussstecker anschließen.
▶ D10 Schalldämpfer anbringen.
Das Ganze wieder montieren.

10.2 Prüfung der Anlage

1 2 3 4 5 B639N0/10

▶ Di 12 hinteren Schrauben lösen.

▶ Al 2 eckhaube anheben.
▶ A 3 eckhaube aufschieben und abheben.
▶ V 4 ertür des Heizkessels aufklappen.
▶ T 5 anheben und abnehmen.
▶ Die Vor- und Rücklaufhähne öffnen.
▶ Den Wasserstand prüfen:

- Ggf. nachfüllen und die Anlage entlüften.

- Mindestdruck: 0,5 Bar

▶ Die wasserseitige Dichtigkeit prüfen.

▶ Den Gasabsperrhahn öffnen.

Gasleitung zwischen Absperrhahn und Armatur auf Dichtigkeit prüfen – mit antikorrosivem Lecksuch-spray absprühen – nicht die elektrischen Leitungen besprühen.

!

Maximaler 150 mbar

Prüfdruck

der

Gasarmatur:

Bei Ermittlung von Undichtigkeiten die Gasarmaturen und/oder die Gasleitung austauschen und auf Dichtigkeit prüfen.

● Funktionsprüfung

▶ Den Brennwertkessel einschalten.

▶ Die Brennereinstellung prüfen.

▶ Den Ionisationsstrom prüfen. (§ "Einstellung der Kesselleistung zur Emissionsmessung und STB-Test", Seite 29 und § "Überprüfungen und Einstellungen während der Inbetriebnahme", Seite 30.)

- Den Brennwertkessel einschalten. - Die Brennereinstellung prüfen. - Den Ionisationsstrom prüfen. (§ "Einstellung der Kesselleistung zur Emissionsmessung und STB-Test", Seite 29 und § "Überprüfungen und Einstellungen während der Inbetriebnahme", Seite 30.)

- Das Menü „#MESSUNGEN“ aufrufen.

- „I-STROMμA“ aufrufen.

Ein sicherer Betrieb ist bei einem Ionisationsstrom zwischen 3 μA und 8 μA gewährleistet. Bei einem Ionisationsstrom kleiner 3 μA die Zünd-/Ionisationselektrode sowie die Zündleitung und den Masseanschluss prüfen. Defekte Teile austauschen.

Das Menü verlassen: Klappe des Schaltfeldes schließen.
▶ Die elektrischen Anschlüsse prüfen.
▶ Die Fühler auf korrekten Sitz prüfen.
▶ Die Funktion der Einstell- und Sicherheitsvorrichtungen prüfen.
▶ Die Funktion der Heizkessel-Zirkulationspumpe prüfen.
▶ Die Funktion des automatischen Entlüfters prüfen.
▶ Die Funktion des Umschaltventils prüfen.
▶ Tür einbauen: In umgekehrter Ausbaureihenfolge vorgehen.

Einstellung und Funktion des Reglers anhand der Betriebsanleitung prüfen.

● Temperaturfühler

Für die Temperaturfühler sind die Widerstandswerte bei verschiedenen Temperaturen in den Tabellen auf der nächsten Seite angegeben.

Bei Erfassung eines defekten Fühlers kann der Widerstand bei verschiedenen Temperaturen mit Hilfe eines Messgeräts mit entsprechendem Messbereich (beispielsweise Multimeter) überprüft werden. Zur Vermeidung von Fehlmessungen muss der Fühler von der Anschlussleiste im Kesselschaltfeld abgeklemmt werden.

● Widerstand des Außenfühlers

Temperatur in °C	Widerstand in Ohm	Temperatur in °C	Widerstand in Ohm
-20°C 2 39	2 Ω 4°C 984	Ω
-16°C 2 08	8 Ω 8°C 842	Ω
-12°C 1 81	11 Ω 12°C 720	Ω
-8°C 1 56	2 Ω 16°C 616	Ω
-4°C 1 34	2 Ω 20°C 528	Ω
0°C 1 149	24°C 454	Ω

● Widerstand des NTC-Fühlers 10 kOhm

(Kesselvorlauf, Kesselrücklauf, Warmwasser, Abgas)

Temperatur in °C	Widerstand in Ohm	Temperatur in °C	Widerstand in Ohm
0°C 32 0	14 Ω 50°C 3 6	61 Ω
10°C 19	691 Ω 60°C 2	535 Ω
20°C 12	474 Ω 70°C 1	794 Ω
25°C 10	000 Ω 80°C 1	290 Ω
30°C 8	080 Ω 90°C 941	Ω
40°C 5	372 Ω

1. STROMLAUFPLAN

S DEPVORLAUFFÜHLER

FREMDSTROMANODE

TRANSFORMATOR

TEMPERATURBEGRENZER

VENTILATOR

SICHERHEITSVENTIL

HAUPTSCHALTER

MANOMETER

NULLEITER

RELAIS

ABGASFÜHLER

RÜCKLAUFFÜHLER

HEIZKESSELFÜHLER

SOLARFÜHLER

RAUMFÜHLER

KESSELKREISPUMPE

UX

UMSCHALTVENTIL

BRENNER

BRENNERENTSTÖRUNGSTASTE

SICHERHEITSKONTAKT

LEISTUNGSSCHALTER

PLATINE -STECKER

PHASE

12. ALARMMELDUNGEN

Bei Funktionsfehler können folgende Meldungen am Display angezeigt werden. Rufen Sie Ihren Heizungsinstallateur an.

MELDUNG WAHRSCHEINLICHE URSACHE ABHILFE
DEFEKT.ZUNDUNG	Zündungsfehler Zündelektrode (Elektrodenabstand), Stecker und Verbindungskabel prüfen und gegebenenfalls austauschen.
	Ionisationsfehler Erdung prüfen; Ionisierungsstrom prüfen und gegebenenfalls CO_2 -Gehalt korrigieren.
	Gasarmatur defekt Gasarmatur austauschen.
	Kein Gas bzw. Luft in der Leitung Gasanschlussdruck messen und Gasleitung entlüften
DEFEKT.CVI 8	Falsche Elektrodenposition Elektrode reinigen und Position prüfen (Elektrodenabstand 3,5 mm)
	Zündkabel bzw. Stecker defekt Verbindungskabel prüfen und gegebenenfalls austauschen
	Steuergerätfehler Steuergerät wieder aktivieren, gegebenenfalls austauschen
DEFEKT.CVI 9	Elektro-Impulsfehler bei der Ansteuerung der Gasarmatur	Gasarmatur austauschen
	Schlechter Kontakt zwischen Steuergerät und Armatur	Prüfen, ob das Steuergerät ordnungsgemäß auf der Armatur eingesteckt ist
		Elektrischen Kontakt an der Gasarmatur prüfen
	Ansteuerung der Gasarmatur über Steuergerät defekt	Steuergerät wieder aktivieren; falls nicht möglich, Steuergerät austauschen
DEFEKT.CVI 10-22	Interner Steuergerätfehler	Steuergerät wieder aktivieren; falls nicht möglich, Steuergerät austauschen
DEFEKT.CON.CVI	Kommunikationsausfall zwischen Diematic und Steuergerät	Verbindung und Anschlüsse zwischen Diematic und Steuergerät prüfen
DEFEKT.RANONBER	Wasserdrucksensor-Fehler Kontakte prüfen
		Verbindungskabel und Stecker prüfen und Fühler gegebenenfalls austauschen
		Wasserdrucksensor austauschen
RAUFF.A.DEFEKTRAUFF.B.DEFEKTRAUFF.C.DEFEKTVORL.F.B.DEF.VORL.F.C.DEE.FRUSS.F.DEFEKTSOLAR.DEFEKTHENTILO.DEFEKT	Entsprechender Fühler defekt	Verbindungskabel und Stecker prüfen und Fühler gegebenenfalls austauschenUm die Meldung zu löschen ist kurzzeitig die Stromversorgung des Heizkessels über den Ein-/Ausschalter zu unterbrechen und die Installationsfirma zu benachrichtigen. Die betreffende Anlagenpartie kann jedoch auch manuell betrieben werden. Siehe nachstehende Hinweise.
DEF.S.BRL.TP	Das Aufheizen des Wasserspeichers ist nicht mehr gewährleistet	Verbindungskabel und Stecker prüfen und Fühler gegebenenfalls austauschen
KESS.L.F.DEFEKT	Heizkesselfühler defekt	Verbindungskabel und Stecker prüfen und Fühler gegebenenfalls austauschen
UWE.F.DEFEKT	Warmwasserfühler defekt	Verbindungskabel und Stecker prüfen und Fühler gegebenenfalls austauschen
ANOD COURT-C	Kurzschluss am OECOPROTECT	Überprüfen, ob am TAS-Anschluss ein Kurzschluss besteht
ANOD DEBRANONE	Offener Schaltkreis des OECOPROTECT	Überprüfen, ob das TAS korrekt angeschlossen ist
ANODHS	Interne Fehlfunktion	Stromzufuhr unterbrechen, wenn der Fehler immer noch vorhanden ist, Kontakt mit dem Wartungstechniker des Heizkessels aufnehmen.
DEF.TA-S.WS	Interne Fehlfunktion	Stromzufuhr unterbrechen, wenn der Fehler immer noch vorhanden ist, Kontakt mit dem Wartungstechniker des Heizkessels aufnehmen.
ABGS.F.DEFEBKT	Thermostat der Abgasüberwachungseinrichtung defekt	Verbindungsleitung und Stecker prüfenFühler gegebenenfalls austauschen
RÜCKLAUFFÜHLER-FEHLER	Rücklauffühler defekt	Verbindungskabel und Stecker prüfen und Fühler gegebenenfalls austauschen
FRENDUOHT	Fremdlichterkennung	Dichtheit der Gasleitung prüfen, Zündelektrodenabstand prüfen
		Prüfen, ob an der Brenneroberfläche Faserrückstände vorhanden sind
WASSERMANGEL	Anlagendruck < 0,5 Bar	Wasser an der Anlage nachfüllen
KEIME.MOMF.	Der Heizkessel erkennt seine technischen Merkmale nicht	Installationsfirma benachrichtigen
KESSEL-STB	Vorlauftemperatur > 97°C	STB und Verkabelung prüfenHeizkessel entlüften, Kesselpumpe und Hydraulikkreis der Anlage prüfen
ABGAS-STB	Abgastemperatur > 105°C	Den Konvektionsbeschleuniger im Wärmetauscher prüfen und gegebenenfalls austauschen

● DEFekt.MANOMETER

Das Manometer ist defekt; der Heizkessel ist abgeschaltet.

Um den Betrieb 72 Stunden lang zu gewährleisten, kurzzeitig die Stromzufuhr des Kessels unterbrechen.

● DEFekt.VENTLO

Das Gebläse des Brenners läuft nicht. Der Heizkessel nimmt keine Heizfunktion mehr wahr.

● RAUNF.A DEFEKT, RAUNF.B DEFEKT UND RAUNF.C DEFEKT

Automatikbetrieb in Raumfühler-Konfiguration.

● KESSB.F. DEFekt

Der Heizkessel nimmt keine Heizfunktion mehr wahr.

● VORLF.B.DEF UND VORLF.CDEF

Der betreffende Kreis wird automatisch in „Manuellen“ Betrieb versetzt, die Pumpe arbeitet und die Armatur wird nicht mehr mit Strom versorgt. Die Armatur kann bei Bedarf manuell betätigt werden.

● WAE.F.DIFFEKT

Das Aufheizen des Warmwassers wird nicht mehr automatisch gewährleistet. Die Ladetemperatur des Warmwasserspeichers entspricht der Kesseltemperatur.

● ROSS.F.OFFORT

Der Heizkessel regelt die Temperatur auf „MAX. HEIZ-KESSEL“. Die Regelung des 3-Wege-Mischers von Kreis B (falls vorhanden) ist nicht mehr gewährleistet. Hingegen ist die Begrenzung auf die Höchsttemperatur gewährleistet und die Armatur kann bei Bedarf manuell betätigt werden.

Das Aufheizen des Warmwassers bleibt gewährleistet.

● AEGAS.F.DEF.BKT

Der Abgasfühler ist defekt. Der Heizkessel führt eine Sicherheitsabschaltung durch.

● RÖCKLAUFFÜHLER-FÖHLER

Die Modulation der Kesselpumpe funktioniert nicht mehr, sie läuft bei voller Leistung. Die Warmwasserbereitung funktioniert nicht mehr bei Kombi-Thermen.

● SOLARFÜMLER-FEHLER

Das Aufheizen des Warmwassers über den Solarkollektor ist nicht mehr gewährleistet.

● ANOOD-FEHLER

Der Fehler ANOD erscheint. Die Warmwasserbereitung ist unterbrochen. Sie können sie jedoch wieder starten, indem Sie den Zwangsbetrieb verwenden. Die Warmwasserbereitung ist dann während der gesamten Dauer der Warmwasser-Ausnahmeschaltung garantiert.

Es gibt zwei mögliche Fälle:

- Am Heizkessel ist ein Warmwasserspeicher mit OECOPROTECT angeschlossen. Dies hat zur Folge, dass der Speicher nicht mehr geschützt ist.

Sie müssen UNBEDINGT mit dem Wartungstechniker des Heizkessels Kontakt aufnehmen.

- Am Heizkessel ist ein Warmwasserspeicher ohne OECOPROTECT angeschlossen: Überprüfen Sie, ob der mit einem 47 kOhm-Widerstand ausgestattete Anschluss korrekt am OECOPROTECT der Fühlerkarte angeschlossen ist. Wenn der Fehler weiterhin besteht, schalten Sie den Parameter OECOPROTECT des Menüs #KONFIGURATION auf NEIN.

Die 10 letzten am Display angezeigten Fehler sind im Absatz #FEHLER HISTO. ausgewiesen.

(Siehe Kapitel 15. Rosa Bogen „Installateur“).

13. SERVICE/ZERTIFIKAT

Service-Zertifikat (gültig nur für Deutschland)

OERTLI Produkte sind unter Anwendung der strengsten Qualitäts-Managementsysteme entwickelt und produziert worden. Sollten Sie trotzdem einmal mit der Funktion unzufrieden sein, so wenden Sie sich bitte immer an den Ersteller der Heizungsanlage, Ihren Heizungsfachmann. Wir informieren Sie hiermit über den Service, den wir dem Fachhandel bzw. dem Heizungsfachbetrieb bieten.

1. Wir beheben kostenlos reproduzierbare Mängel, die nachweislich auf Material und/oder Fertigungsfehler unserer Produkte zurückzuführen sind.
2. Die Gewährleistungszeit beträgt 24 Monate. Sie beginnt am Tag der Auslieferung des Produktes ab Lager Fachgroßhandel unter der Voraussetzung, dass:
3. das Produkt durch eine konzessionierte Fachfirma, unter Beachtung der geltenden Gesetze, Normen, Verordnungen und Vorschriften installiert und in Betrieb genommen wurde,
4. die Anlage durch eine konzessionierte Fachfirma, bei privater Nutzung mind. einmal jährlich und bei kommerzieller Nutzung, entsprechend unserer Herstellerverweise, sachgemäß gewartet wurde und
5. das auf den Heizkessel abgestimmte Oertli Produktzubehör sowie Original Ersatzteile verwendet wurden.
6. Mängelansprüche können nur unter Vorlage der Originalrechnung über die Installationen und der Rechnung/en über die regelmäßige Wartung geltend gemacht werden.
7. Von allen Mängelansprüchen ausgenommen sind: die unsachgemäße Bedienung, Nutzung, falsche Einstellung und Brennerauswahl, Überbelastung, Korrosion und Steinablagerung im Wärmeaustauscher sowie Teile, die dem natürlichen Verschleiß unterliegen wie z.B. Dichtungen/Dichtringe, Düsen, Filter, Zünd- und Überwachungselektroden, Batterien, Anoden, Stauscheiben für Flammenköpfe, Thermoelemente, Zündbrenner, Elektrodenblöcke, Filter für Ölpumpen, Gasfilter usw. und Verschleißteile die im Rahmen von Wartungsarbeiten zyklisch ausgetauscht werden müssen.
8. Die Behebung der von uns anerkannten Mängel erfolgt in der Weise, dass wir die mangelhaften Teile nach unserer Wahl unentgeltlich instandsetzen oder durch einwandfreie Teile ersetzen, wobei ersetzte Teile in unser Eigentum übergehen.
9. Mängelansprüche müssen unverzüglich innerhalb 14 Tage nach Erkennen des Mangels schriftlich, aber immer innerhalb der Gewährleistungszeit (24 Monate) bei einer konzessionierten Fachfirma, die das/die Produkt/e installiert hat geltend gemacht werden.
10. Weitergehende Ansprüche, insbesondere solche auf

Ersatz eines mittelbaren Schadens, sind, soweit gesetzlich zulässig, ausgeschlossen.

1. Mängelansprüche sind ausschließlich auf Nacherfüllung beschränkt.

2. Gesetzliche Rechte werden durch die Bestimmungen dieses Service-Zertifikat nicht eingeschränkt.

Gewährleistung

Mangelrügen und Gewährleistung:

Für die Haltbarkeit der von uns hergestellten Gussheizkörper und Warmwassererwärmer übernehmen wir die Gewähr für die Dauer von 5 Jahren, vom Tage der Inbetriebnahme an gerechnet.

Voraussetzung ist sachgemäße Aufstellung durch einen Fachmann, vorschriftsmäßige Bedienung, die Verwendung geeigneter Brennstoffe und die Einhaltung der geltenden Regeln der Technik bei Planung und Ausführung der Anlage. Hierbei sind die Planungs- und Montagevorschriften für Zentralheizungsanlagen unseres Kesselkataloges zu beachten, die Bestandteil des Gewährleistungsvertrages sind. Das Kesselspeisewasser hat den VDI - Richtlinien 2035 bzw. Vorschriften des VdTÜV 1453 und 1454 zu entsprechen.

Abweichend von der im ersten Abschnitt genannten Gewährleistungsfrist von 5 Jahren beschränkt sich die Gewährleistungsfrist auf Material- und Herstellungsfehler für die in die Kessel eingebauten aus Fremdfertigung stammenden Aggregate auf 2 Jahre.

Ausgenommen hiervon sind alle Verschleißteile. Für diese Teile richtet sich die Gewährleistung nach der gesetzlichen Regelung.

Wir verpflichten uns, nur solche Zubehöraggregate fremder Fertigung einzubauen, die einem angemessenen Qualitätsstandard entsprechen.

Nachweisbar durch Material- und Herstellungsfehler innerhalb der Gewährleistungszeit unbrauchbar gewordene Teile werden kostenlos ersetzt. Mängel sind unverzüglich nach Wareneingang schriftlich unter genauer Schilderung des aufgetretenen Fehlers bei dem Ersteller der Anlage anzuzeigen, der bei einem Gewährleistungsmangel den Werkskundendienst informiert. Das beanstandete Stück ist aufzubewahren und uns auf Verlangen frachtfrei zuzusenden.

Darüber hinaus werden keine weiteren Verpflichtungen übernommen, insbesondere nicht für Schadenersatz, Minderung, entgangene Gewinne, Wasserschäden oder Folgeschäden aller Art.

14. ERSATZTEILLISTE

Siehe nachfolgenden Seiten.

Ersatzteilliste GVR 140 Condens

Bei Bestellung eines Ersatzteils ist die Angabe der in der Ersatzteilliste neben der Positionsnummer des gewünschten Ersatzteils ausgewiesenen Artikel-Nummer erforderlich.

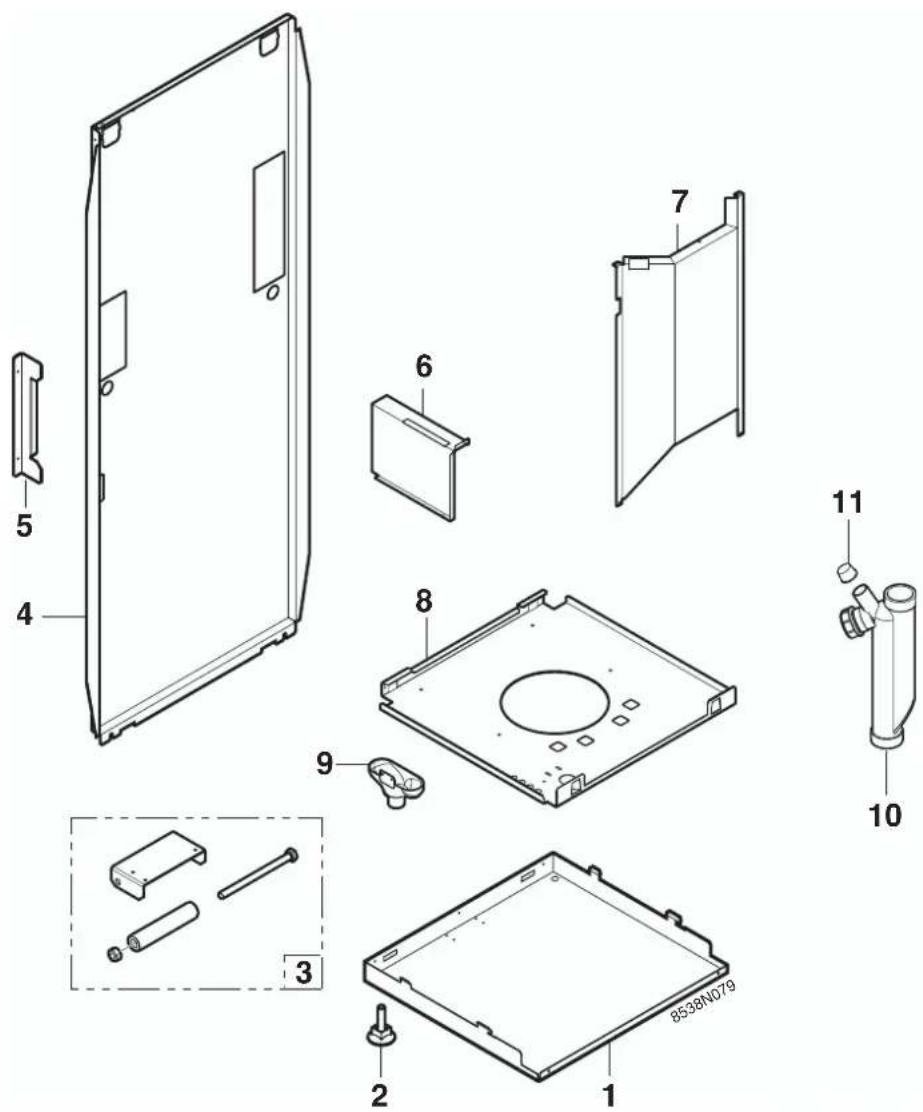

WÄRMETAUSCHER + UNTERBAU

Pos.	Code-Nr. BEZEICHNUNG		Pos.	Code-Nr. BEZEICHNUNG
		WÄRMETAUSCHER			SPEICHERBEHÄLTER
1	182270 Sockel	komplett	50	182275 Behälter komplett, moosgrün SR125
2	180331 Stellfuß	V1939 M10x35	51	181586 Deckel	komplett, SR 130
3	182271 Rolle	komplett	52	182276 Dämmung des Deckels
4	182272 Hinterplatte, komplett		53	182277 Anode	ACI komplett
5	182273 Hintere	Halterung des Ausdehnungsgefäßes	54	182278 Anodenkabel ACI 5 m
6	182274 Untere	Halterung des Ausdehnungsgefäßes	55	182279 TA-Stecker
7	182281 Vordere	Platte, vormontiert	56	182280 Viton-Dichtung 20x8, 5x2
8	182282 Zwischenplatte, vormontiert		57	124474 Nylon-Zwischenstück
9	182283 Trichter, vormontiert		58	126479 Satz Dichtung 7 mm + Sprengring
10	286771 Siphon, Typ Long John D.32
11	287008 Siphon-Kappe				ANSCHLUSSPLATTE
			60	182285 Platine, montiert
		MODUL	61	182286 Armaturen-Halteblech
20	304767 15 kW	Wärmetauschermodul	62	181772 Systemtrenner komplett
20	304768 25 kW	Wärmetauschermodul	63	182287 Durchgangshahn G3/4"
21	295212 15 kW	Retardersatz mit Halterung	64	182288 Durchgangshahn G3/4" - M10x1
21	295184 25 kW	Retardersatz mit Halterung	65	182289 Nippel G3/4"
22	295203 Bimetaltemperaturschalter (STB)		66	182290 Gas-Durchgangshahn G3/4"
23	295204 NTC-Kontaktfühler 10K		67	182291 Kunststoffschraubdeckel 300 3/4" rex.
24	295185 Dichtung Kondensatwanne		68	182292 Rückschlagventil CV18/DN15
25	295143 Dichtung DN60 für PPS-Rohr		69	182293 Systemtrenner-Ausgangsleitung
26	295187 Kondensatwanne mit Dichtung		70	182294 Systemtrenner-Eingangsleitung
27	295181 Zündkabel mit Stecker		71	182295 Systemtrenner-Auslaufleitung
28	295216 Schalldämpfer komplett		72	300000720 Stopfen
29	295182 Steuergerät S 4965B
30	295164 Schauglas mit Dichtung				ROHRE
31	295211 15 kW-Brenner		75	182296 Haupt-Wärmetauscher-Vorlaufleitung
31	295183 25 kW-Brenner		76	182297 Kunststoffstopfen 8292 G34
32	289790 15 kW-Venturi-Rohr		77	182298 Haupt-Wärmetauscher-Rücklaufleitung
32	286490 25 kW-Venturi-Rohr		78	182299 Kunststoffstopfen 8292 G1"
33	295214 Gasregelblock VK 4115V 1147		79	182300 Warmwasserspeicher-Austrittsleitung komplett
34	295213 Plattenventil D = 20, 8 mm		80	182301 Heizungsrücklaufleitung
35	284862 Venturi-Korkdichtung - Gebläseanschluss		81	182302 Kaltwasserleitung
36	295165 Zünd- und I-Elektrode + Dichtung		82	182303 Warmwasserleitung
37	284215 Elektrodendichtung		83	182304 Gaszufuhrleitung
38	295168 Gas/Luft-Mischkanal		84	182305 Verbindungsrohr 3-Wege-Ventil
39	284855 Dichtung Luftklappe		85	182306 PVC-Kondensatableitungsrohr
40	284848 Luftklappe		86	182284 Nippel legal 3/4" 246E 20
41	284354 Gebläse G1G 126-AC11
42	295519 Brenner-Dichtungen				KOMPLETTER SATZ HYDRAULIBAUTEILE
			90	182307 Pumpe	UPER 15-40/130 3H
			90	182308 Pumpe	UPER 15-60/130 3H
			91	182309 AC-Umschaltventil-Motor

GVR 140 Condens

Pos.	Code-Nr. BEZEICHNUNG	Pos.	Code-Nr. BEZEICHNUNG
92	182310 Ventilgehäuse HO VJZMG3000+Nadel	141	182338 Kabelbaum Schaltfeld
93	182311 Sicherheitsventil 3 Bar 1/2"	142	182339 Brauchwasseranschlussleitung
94	182312 Schraubstutzen G1/2"x14	143	182340 Anschlussleitung
95	181907 Manometer HUBA 502 G3/8	144	182341 Heizungs-Anschlussleitung
96	303384 Manometerschutz	145	182342 Rohrstutzen-Dichtungen
97	181703 Automatischer Entlüfter 3/8" + Dichtung	146	182343 Heizkessel-Befestigungsmaterial
98	182313 Sicherheitsventil 1/2 M 7 Bar	147	182344 Heizkessel-Zubehör
100	182314 PVC-Ventilabblaseleitung	03/06/04
101	182315 Ausdehnungsgefäß WINK DGN12
102	182316 Flexiber RTP-Schlauch, gerade, 1/4" DN8 L300
103	182317 ERA-Trafokabel
104	182318 Trafo-Kabelbaum
110	182319 Verkleidung GVR 140 Condens komplett
111	182320 Seitenplatte links komplett
112	182321 Seitenplatte rechts komplett
113	182322 Abdeckhaube weiß
114	182323 Tür komplett
115	182498 Türgriff

ANHANG 1- TABELLE DER BETRIBER-EINSTELLUNGEN

• Siehe Erläuterungen in Kapitel 5., Seite 15
• Die Absätze und Zeilen sind in der Erscheinungsreihenfolge angegeben.

Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder nach drücken der Taste MODE gespeichert.

DRÜCKEN ANZEIGE EINGESTELLTE PARAMETER
Blende öffnen und durch Drücken des Dreh-Einstellungsknopfes durchblättern	# NESSUNGEN	Ermöglicht das Ablesen folgender Werte
	TEMP. AUSSEN	Außentemperatur
	TEMP. KESSEL	Anzeige der Vorlauftemperatur Kesselkreis
	TEMP. VORLAUF B *	Anzeige der Vorlauftemperatur Kreis B
	TEMP. VORLAUF C *	Anzeige der Vorlauftemperatur Kreis C
	TEMP. UWE *	Anzeige der Warmwassertemperatur
	TEMP. UUSON	Anzeige der Warmwassertemperatur (bei Solaranlage)
	TEMP. RAUN. A *	Anzeige der Raumtemperatur Kreis A
	T. SCHIMMAD	Anzeige der Schwimmbadtemperatur
	TEMP. UWE A *	Anzeige der Warmwassertemperatur des zweiten Speichers (ange-schlossen auf Kreis A)
	TEMP. RAUN. B *	Anzeige der Raumtemperatur Kreis B
	TEMP. RAUN. C *	Anzeige der Raumtemperatur Kreis C
	TEMP. PUFF	Temperatur des Pufferspeichers
	TEMP. SONNE*	Solaranlagetemperatur
	TEMP. RÜCKLAUF	Anzeige Rücklauftemperatur
	DRUCK (BAR)	Anzeige des Wasserdruck
	GEBLRESE (U/TM)	Anzeige der aktuellen Gebläsedrehzahl
	LEISTUNG	Anzeige der aktuellen Brennerleistung
	I-STRON (UA)	Anzeige des aktuellen Ionisationsstroms
	BR. STUNDEN*	Brenner Betriebstundenanzeige (nicht zurückstellbar)
	BR. STARTS	Anzahl der Brenneranläufe (nicht zurückstellbar)
	SOLP.STUNDEN	Solarpumpe Betriebsstunden-Anzeige
	CTRL CERTLI	Kontrollinformation für Fachebene
	STUNDEN	Einstellungen Stunden
	MINUTEN	Einstellungen Minuten
	TAG	Einstellungen Tag
	NOMART	Einstellungen Monat
	DATUM	Einstellungen Datum
	JAHR	Einstellungen Jahr
	SON. ZEIT	Wenn dieser Parameter auf AUTO eingestellt ist: wird die Uhrzeit, am letzten Sonntag im März, automatisch um eine Stunde vorge-stellt und, am letzten Sonntag im Oktober, um eine Stunde zurück-gestellt. Die Umschaltung zur Sommer-oder Winterzeit wird so gewährleistet. Diese Funktion kann durch Einstellung auf "AUTO"annulliert werden.

* Die Zeile oder der Absatz werden nur dann angezeigt, wenn die Zusatz-Ausrüstungen, Kreise oder Fühler effektiv angeschlossen sind.

ANHANG 1- TABELLE DER BETRIBER-EINSTELLUNGEN

• Siehe Erläuterungen in Kapitel 5., Seite 15
• Die Absätze und Zeilen sind in der Erscheinungsreihenfolge angegeben.

Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder nach drücken der Taste MODE gespeichert.

DRÜCKEN ANZEIGE EINGESTELLTE PARAMETER			WERK-EINSTEL.
Blende öffnen, Taste HEI-ZUNG drücken und durch Drücken des Dreh-Einstellungsk-nipfes dur-chblättern	# EINST.KR. A *	Heizprogramm Kesselkreis A wenn angeschlossen
	PROG ALLE TAGE P2	Für die nebenstehenden Zeilen die Zeitabschnitte in Tagbetrieb oder die Zeitabschnitte im Absenkbetrieb mit der Taste und Dreh-Einstellungsknopf wählen . Durch rechts drehen die dunklen Zonen oder die hellen Zonen eintragen (pro 1/2 Stunde) (von dunkel auf hell durch taste) bei Einstellung der Zeile PROG ALLE TAGE wird das Programm automatisch auf alle Wochentage übertragen und kann dann individuell, Tag für Tag, geändert werden. Durch 5 Sekunden langes Drücken der Taste STANDARD, werden die Programme P2, P3, P4, sowie EINST. UUE und EBYS.HILFSAUS gelös-cht und durch die Werkeinstellungen ersetzt.	Seite 16
	PROG MONTAG P2
	PROG DIENSTAG P2
	PROG MITTUOCH P2
	PROG DONNERSTAG P2
	PROG FREITAG P2
	PROG SANSTAG P2
	PROG SONNTAG P2
	STANDARD
	PROG ALLE TAGE P3
	PROG MONTAG P3
	PROG DIENSTAG P3
	PROG MITTUOCH P3
	PROG DONNERSTAG P3
	PROG FREITAG P3
	PROG SANSTAG P3
	PROG SONNTAG P3
	STANDARD
	PROG ALLE TAGE P4
	PROG MONTAG P4
	PROG DIENSTAG P4
	PROG MITTUOCH P4
	PROG DONNERSTAG P4
	PROG FREITAG P4
	PROG SANSTAG P4
	PROG SONNTAG P4
	STANDARD
Blende öffnen, Taste HEI-ZUNG drücken und durch Drücken des Dreh-Einstellungsk-nipfes dur-chblättern	# EINST. KR. B *	Heizprogramm Kesselkreis B wenn angeschlossen	Seite 16
		Zeilen wie Kreis A
	# EINST. KR. C *	Heizprogramm Kesselkreis C wenn angeschlossen	Seite 16
		Zeilen wie Kreis A

* Die Zeile oder der Absatz werden nur dann angezeigt, wenn die Zusatz-Ausrüstungen, Kreise oder Fühler effektiv angeschlossen sind.

ANHANG 1- TABELLE DER BETRIBER-EINSTELLUNGEN

• Siehe Erläuterungen in Kapitel 5., Seite 15
• Die Absätze und Zeilen sind in der Erscheinungsreihenfolge angegeben.

Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder nach drücken der Taste MODE gespeichert.

DRÜCKEN	ANZEIGE EINGESTELL	LTE PARAMETER	WERK-EINSTEL.
Blende öffnen, Taste WWEdrücken und durch Drücken des Dreh-Einstellungsknipses durchblättern	# EINST.UWE *	Warmwassererwärmungsprogramm (wenn WWE-Fühler angeschlossen)	5 Uhr - 22 Uhr
	PROG ALLE TAGE	Für die nebenstehenden Zeilen die Zeitabschnitte in Tagbetrieb oder die Zeitabschnitte im Absenkbetrieb mit der Taste und Dreh-Einstellungsknopf wählen . Durch rechts drehen die dunklen Zonen oder die hellen Zonen eintragen (pro 1/2 Stunde) (von dunkel auf hell durch taste )/Bei Einstellung der Zeile PROG ALLE TAGE wird das Programm automatisch auf alle Wochentage übertragen und kann dann individuel, Tag für Tag, geändert werden. Durch 5 Sekunden langes Drücken der Taste STANDARD, werden die Programme P2, P3, P4, sowie EINST.UWE und EINS.HILFSAUS gelöscht und durch die Werkeinstellungen ersetzt.	Seite 16
	PROG MONTAG
	PROG DIENSTAG
	PROG MITTWOCH
	PROG DONNERSTAG
	PROG FREITAG
	PROG SAMSTAG
	PROG SONNTAG
	STANDARD
Blende öffnen, Taste WWEdrücken und durch Drücken des Dreh-Einstellungsknipses durchblättern	# EINS. HILFSAUS *	Hilfsausgangs-Programmierung (zB: Warmwasser-Zirkulationspumpe)	6 Uhr - 22 Uhr
	PROG ALLE TAGE	Für die nebenstehenden Zeilen die Zeitabschnitte in Tagbetrieb oder die Zeitabschnitte im Absenkbetrieb mit der Taste und Dreh-Einstellungsknopf wählen . Durch rechts drehen die dunklen Zonen oder die hellen Zonen eintragen (pro 1/2 Stunde) (von dunkel auf hell durch taste )//Bei Einstellung der Zeile PROG ALLE TAGE wird das Programm automatisch auf alle Wochentage übertragen und kann dann individuell, Tag für Tag, geändert werden. Durch 5 Sekunden langes Drücken der Taste STANDARD, werden die Programme P2, P3, P4, sowie EINST.UWE und EINS.HILFSAUS gelöscht und durch die Werkeinstellungen ersetzt.	Seite 16
	PROG MONTAG
	PROG DIENSTAG
	PROG MITTVOCH
	PROG DONNERSTAG
	PROG FREITAG
	PROG SAMSTAG
	PROG SONNTAG
	STANDARD

* Die Zeile oder der Absatz werden nur dann angezeigt, wenn die Zusatz-Ausrüstungen, Kreise oder Fühler effektiv angeschlossen sind.

ANHANG 2 - PROGRAMM-TABELLEN

● HEIZPROGRAMME

P1 : gewählt für Kreis: ....

TAG Tagbetrieb

Mo. bis So. 6 Uhr - 22 Uhr

P2 (Werkeinstellung) : gewählt für Kreis: .....

TAG Tagbetrieb

Mo. bis So. 4 Uhr - 21 Uhr

P3 (Werkeinstellung) : gewählt für Kreis: .....

TAG Tagbetrieb
Mo. bis Fr.Sa., So.	5 Uhr - 8 Uhr, 16 Uhr - 22 Uhr7 Uhr - 23 Uhr

P4 (Werkeinstellung) : gewählt für Kreis: .....

TAG Tagbetrieb
Mo. bis Fr.	6 Uhr - 8 Uhr, 11 Uhr - 11 Uhr 3016 Uhr - 22 Uhr
Sa.	6 Uhr - 23 Uhr
So.	7 Uhr - 23 Uhr

WWE-Programm (Werkeinstellung):

TAG Freie Warmwassererwärmung

Mo. bis Fr. 5 Uhr - 22 Uhr

HILFSAUS-Programm (Werkeinstellung):

TAG Betrieb frei

Mo. bis So. 6 Uhr - 22 Uhr

Durch Drücken der Taste STANDARD während 5 Sekunden wird P1 für Kreise A, B und C aktiviert. Ausserdem werden die, auf personliche Bedürfnisse angepassten Programme P2, P3, P4, Warmwassererwärmung und Hilfsausgang ebenfalls durch obige Werkeinstellungen ersetzt.

● KUNDENSPEZIFISCHE PROGRAMME

# EINST. KR. ...

Tage	Tagbetrieb
	P2 P3 P4
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

# EINST. KR. ...

Tage	Tagbetrieb
	P2 P3 P4
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

# EINST. KR. ...

Tage	Tagbetrieb
	P2 P3 P4
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

# EINST. UJE: Warmwassererwärmungs-Programm ##

Tage	Zeitabschnitt(e) für freigegebene Ladezeiten
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

# EINS.HILFSAUS: Hilfsausgangs-Programm

Tage	Zeitabschnitte für freigegebenen Betrieb
Montag
Dienstag
Mittwoch
Donnerstag
Freitag
Samstag
Sonntag

OERTLI THERMIQUES.A.S.

www.oertli.fr

OERTLI ROHLEDERWÄRMETECHNIKGmbH

www.oertli.de

Technische Abteilung

Servizio tecnico

Bahnstraße24

CH-8603 SCHWERZENBACH

01 806 41 41

01 806 41 00

[e-mail]

www.heizen.ch

Service commercial

Verkaufsbüro

Technische Änderungen vorbehalten.

MONTAGE, ELEKTRO-ANSCHLÜSSE UND EINSTELLUNGEN FACHEBENE

OE-tronic 3-Schaltfeld

DIESES BLATT IST FÜR DEN INSTALLATEUR BESTIMMT

15. ANBRINGEN DES AUSSEN-FÜHLERS

Der Aussenfühler wird an Gebäudefront der Heizungszone angebracht. Er muss leicht zugänglich sein.

H 1/2 H (mini 2,5 m) Z 1/2 Z 1/2 H (mini 2,5 m) H

H : bewohnte Höhe, die durch den Fühler zu überwachen ist.

● : empfohlener Anbringungsort auf einer Ecke

○ : möglicher Anbringungsort (bei Schwierigkeiten)

Z : bewohnter Bereich, der durch den Fühler zu überwachen ist

Der Fühler muss unter direktem Witterungseinfluss angebracht werden damit er nicht direkt an Sonnenstrahlen ausgesetzt wird.

15.1 Nicht empfohlene Anbringungsort

15.2 Befestigung

Der Aussenfühler wird mittels der 2 mitgelieferten Holzschrauben ø 4 + Dübel auf der Aussenwand befestigt.

16. ELEKTRO-ANSCHLÜSSE

Die Anschlüsse müssen von einem Elektrofachmann durchgeführt werden.

Da die elektrische Einrichtung im Werk sorgfältig kontrolliert wurde, dürfen an den inneren Schaltverbindungen auf keinen Fall Änderungen vorgenommen werden.

Der Elektro-Anschluss des Kessels muss nach den örtlichen Vorschriften der EVU ausgeführt werden.

- Für die Anschlüsse sind die Angaben der Schaltpläne sowie nachstehende Angaben zu beachten. Der Kessel muss durch einen Stromkreis, der einen allpoligen Schalter enthält, versorgt werden (Öffnungsabstand > 3 mm).

230 V Fühler 8518N020A

Alle Anschlüsse erfolgen an den vorgesehenen Klemmleisten im Schaltfeld.

Die Anschlusskabel werden durch die Ausschnitte in der Heizkessel-Hinterplatte nach vorn in das Schaltfeld geführt. Hierzu können im Handel erhältliche Kabelkanäle benutzt werden.

Die Befestigung dieser Kabel im Schaltfeld erfolgt durch Zugentlastungen (separat mitgeliefert) die auf dem Schaltfeldboden angebracht werden.

Die maximale Stromstärke pro Ausgang beträgt 2 A cos. = 0,7 (= 450 W Anlaufstrom kleiner als 16 A).

Fühler und 230V-führende Kabel müssen voneinander getrennt werden.

Im Kessel : benutzen Sie die 2 Kabeldurchführungen, die sich im Heizkessel befinden.

Außerhals des Kessels: benutzen Sie 2 Leitungen oder Kabelkanäle, die ca. 10 cm voneinander verlegt sind.

16.1 Anschlussklemme

Lieferzustand

1. Stromzufuhr 230V / 50 Hz
2. Sicherheitskontakt
3. Sicherheitsventil
4. Umschaltventil
5. Zusatzpumpe
6. Sicherheitstemperaturbegren- zer Kreis B
7. Pumpe Kreis B
8. 3-Wege-Ventil Kreis B
9. Sicherheitstemperaturbegrenzer Kreis C
10. Pumpe Kreis C
11. 3-Wege-Ventil Kreis C
12. Außenfühler
13. Warmwasserfühler
14. Fremdstromanode
15. Raumfühler Kreis A
16. Vorlauffühler Kreis B
17. Raumfühler Kreis B
18. Vorlauffühler Kreis C
19. Raumfühler Kreis C
20. Fernsprechrelais
21. Solarfühler

A : Eingang Fernmelde-Fernbedienung des Heizkessels. Ist dieser Kontakt geschlossen, geht die Anlage in den permanenten Frostschutzmodus über.

B : Ausgang Fernsprech-Meldung.

C : Anschluss des sprachgesteuerten Fernüberwachungsmoduls TELCOM.

Die maximale Stromstärke pro Ausgang beträgt 2 A cos. = 0,7 (= 450 W Anlaufstrom kleiner als 16 A).

Überschreitet die Belastung einen dieser Werte, muss die Steuerung über einen Schutz, der nicht im OE-tronic 3-Schaltfeld montiert werden darf, übertragen werden.

Fühler und 230V-führende Kabel müssen voneinander getrennt verlegt werden. Im Kessel: benutzen Sie die 2 Kabeldurchführungen, die sich im Heizkessel befinden.

Außerhalb des Kessels: benutzen Sie 2 Leitungen oder Kabelkanäle, die ca. 10 cm voneinander verlegt sind.

16.2 Anschluss eines Schwimmbads

Dieser Anschluss ist möglich wenn der Heizkreis A nicht für die Heizung benutzt wird.

230V-Stromversorgung 3 x 1,5 mm² min. AMX CS VS N+L N+L N+L N+L AXL 1 S B 8 B 9 N+L 10 N+L 11 C TB (C) 26 27 19 20 21 22 23 24 25 TSE (R) 17 18 ③ VS L N+ 8 9 10 11 12 13 14 15 16 ④ AUX L N+ 14 15 16 ⑤ ⑥ ⑦ ⑧ SONDES-FUHLER - SENSORS SATE 8 ECT 7A 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 12 13 14 15 16 17 18 19 20 21 S EXT 35 36 S ECTS 37 38 S AMB (A) 39 40 S DEP (B) 41 42 S AVEB (C) 43 44 S DEP (D) 45 46 47 48 49 50 51 52 53 54 55 56 57 58 S SCI 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0

1. Stromzufuhr 230V / 50 Hz
2. Sicherheitskontakt
3. Sicherheitsventil
4. Ladepumpe
5. Zusatzpumpe
6. Sicherheitstemperaturbegren- zer Kreis B
7. Pumpe Kreis B
8. 3-Wege-Ventil Kreis B
9. Sicherheitstemperaturbegren- zer Kreis C
10. Pumpe Kreis C
11. 3-Wege-Ventil Kreis C
12. Außenfühler
13. Warmwasserfühler
14. Fremdstromanode
15. Raumfühler Kreis A
16. Vorlauffühler Kreis B
17. Raumfühler Kreis B
18. Vorlauffühler Kreis C
19. Raumfühler Kreis C
20. Fernsprechrelais
    21.Solarfühler

(1) Wenn der Parameter ESTEL auf Schwimmbad steht, wird das Schwimmbad bei aktivem Kontakt nicht mehr aufgeheizt und es wird nur die Frostschutzfunktion gewährleistet (Siehe Kapitel 17.5)

Die maximale Stromstärke pro Ausgang beträgt 2 A cos. = 0,7 (= 450 W Anlaufstrom kleiner als 16 A).

Überschreitet die Belastung einen dieser Werte, muss die Steuerung über einen Schutz, der nicht im OE-tronic 3-Schaltfeld montiert werden darf, übertragen werden.

Fühler und 230V-führende Kabel müssen voneinander getrennt verlegt werden. Im Kessel: benutzen Sie die 2 Kabeldurchführungen, die sich im Heizkessel befinden.

Außerhalb des Kessels: benutzen Sie 2 Leitungen oder Kabelkanäle, die ca. 10 cm voneinander verlegt sind.

● Steuerung des Schwimmbad-Kreises

Die OE-tronic 3 Regelung erlaubt die Steuerung eines Schwimmbas-Kreises in zwei Fällen:

Fall 1

OE-tronic 3 reguliert den Primärkreis (Kessel/Wärmetauscher) sowie den Sekundärkreis (Wärmetauscher/Schwimmbecken).

• Die Funktion MPK T benutzen und die Temperatur dem Bedarf des Wärmetauschers entsprechend einstellen.

• HLFSAUS als Schwimmbad konfigurieren, hierzu: Parameter SRAUX in #ANLAGE PARAN auf SCHWINB. einstellen.

• Den Kreis A für die Schwimmbad-Aufwärmung einstellen, hierzu: Parameter KREIS A in MANLAGE PARAN auf SCHUL. einstellen.
• Die Heizungspumpe des Primärkreises Kessel/Wärmetauscher am Ausgang - Pumpe A anschließen. Die ATPKT Temperatur wird so Sommer wie Winter während der Tag-Temperatur des Programms A gewährleistet.
• Den Sekundärfühler (Kolli AD 212 als Sonderzubehör) am Eingang SRLX zwischen 51 und 52 anschließen. Dieser Fühler zeigt die Wassertemperatur des Schwimmbads an. Ihr Wert kan in BRESSUNGEN unter T.SCHUINMBAD abgelesen werden.
• Die Temperatur kann mit Taste 100 on 0,5 bis 39°C oder auf F_S^* eingestellt werden.

*FS = Frostschutz des Schwimmbad-Primärkreises: in diesem Fall, wenn die Außentemperatur die Außentemperatur-Grenze zur Aktivierung des Frostschutzes (AUSSEN FROSTS.) unterschreitet, wird die Primärkreispumpe (A) eingeschaltet und die Sekundärkreispumpe (AUX) bleibt ausgeschaltet.

Fall 2

Das Schwimmbad wird schon von einem Regler gesteuert, den man verwenden will. In diesem Fall kann OE-tronic 3 nur den Primärkreis Kessel/Wärmetauscher steuern.

• Die Funktion MPK T benutzen und die Temperatur dem Bedarf des Wärmetauschers entsprechend einstellen.

• ALFSAUS als Schwimmbad konfigurieren, hierzu: Parameter SSRUX in #ANLAGE PARAN auf SCHUMB. einstellen.

• Die Heizungspumpe des Primärkreises Kessel/Wärmetauscher am Ausgang - Pumpe A anschließen. Die ATPKT Temperatur wird so Sommer wie Winter während der Tag-Temperatur des Programms A gewährleistet.

- Zeiteinstellung der Sekundärkreispumpe

Ist die Sekundärkreispumpe am HILFSAUSGANG (AUX) angeschlossen, den Parameter S.AUX : SEHUWB. einstellen, so wird die am Hilfsausgang angeschlossene Pumpe während dem Tag-Temperatur-Betrieb des Kreises A gesteuert.

● Ausschalten

Für das Überwintern des Schwimmbads, sich an Ihren Schwimmbad-Kundendienst wenden.

17. EINSTELLUNGEN "FACHEBENE"

Folgende Einstellungen betreffen verschiedene Funktionen, sowie die Konfiguration der Installation. Sie können nur von einem Fachmann geändert werden.

Die verschiedenen Einstellungen und Parameter bleiben auch nach einem Stromausfall gespeichert.

1 SONNYT R6 15h38 P2 bar A 2 3 4 5 5

8531N223

17.1 Einstellung

Die verschiedenen einstellbaren Parameter werden in der Erscheinungsreihenfolge der Tabelle Kapitel 17.2, Seite 67.

Zugang zu diesen Einstellungen

▶ Abdeckblende öffnen.
▶ Um die Heizungsparameter einzustellen:
- Taste Installateur (1) + Taste Heizung (1) ücken, danach den gewünschten Kreis mittels Einstellungsknopfes (5) wählen.
- Um die Trinkwassererwärmungs- oder Hilfsausgangs-Kreis-Parametern einzustellen, Taste Installateur Taste WWE 2)drücken und den Kreis mit Einstellungsknopfes (5) wählen.
- Um die "Fachmann" Parameter (Sprache, Kontrast, Verzögerung, ...) einzustellen, Taste Installateur 24) drücken.
- Zur Parameter der Heizkreis-Zuordnung, Taste Installateur (2) 5 Sekunden lang betätigen.
- Der Parameter jeder Zeile kann mittels Einstellungsknopfes (5) geändert werden.
- Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder durch Zuklappen der Abdeckung gespeichert.

Zur Rückkehr zu werkseitig eingestellten Parametern (Betreiber- und Fachebene-Einstellungen) ohne Änderungen der Zeit-Pro-

gramme P2, P3, P4, EINS.HILFSAUS und EINST. WWE: Taste und STANDARD gleichzeitig drücken; das Display zeigt dann 10 Sekunden lang RESET PARAM an. Dieses hat weder Einwirkungen auf die Stundenzähler noch auf die Impulszähler.

17.2 Tabelle der Einstellungen "Fachebene"

• Siehe Erläuterungen in Kapitel 17.3, Seite 70.
• Die verschiedene Kapitel und Zeilen sind in der Erscheinungsreihenfolge angegeben.

Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder beim Zuklappen der Abdeckung gespeichert.

DRÜCKEN	ANZEIGE EINGESTELLTE PARAMETER		WERK-EINSTEL.	EINSTELL.BEREICH	KUNDENEINST.
Blende öffnen, Taste Installateur	# SPRACHE DEUTSCH	Wahl der Sprache	DEUTSCH	FRANCAIS, ENGLISH(1)
	KONTRAST ANZ	Ermöglicht die Kontrast-Einstellung in der Anzeige
	SON-UN	Außentemperaturabhängige automatische Abschaltung	22°C 15 bis 30°C
	KALIBR. AUSSEN	Kalibration des außenfühlers Außentemperatur
	TJARX KESSEL	Maximalbegrenzung der Kesseltemperatur. Dieser Wert ist auch der Sollwert des Kessels bei der Erwärmung des Warmwassers	75°C 50 bis 95°C
	T. NN KESSEL	Minimalbegrenzung der Kesseltemperatur	30°C 30 bis 50°C
	AUSSEN FROSTS.	Außentemperaturgrenze zur Aktivierung des Installations-Frostschutzes	+3°C -8 bis +10°C
	HZP.NRCHLAUF	Einstellung des Heizungspumpenna-chlaufs	4 min. 0 bis 15 min.
	BLP.NRCHLAUF	Einstellung des Speicher-Ladepumpennachlaufs	2 min. 0 bis 15 min.
	BREINN BETR.	Einstellung der Brenner-Mindestlauf-zeit	1 min. 0 bis 4 min.
	FDRPT	Die automatisch Regelung der Heiztemperatur ist für jeden Heizkreis mit Raumfühler freigegeben.	EIN	EIN oder AUS
	BAND BREITE	Arbeitsbandbreite des Drei-Wege-Mischers	12 K	4 bis 16 K
	K/N VERSCHIEB.	Mindesttemperaturabstand zwischen Kessel und Mischerkreis	4 K	0 bis 16 K
	NACHT:	NACHT: ABSEN. Die Temperatur des Nachtbetriebs wird erhalten. NACHT:ABSCH. Die Temperatur des Nachtbetriebs wird nur bei eingeschaltenem Frostchutz erhalten, anderfalls wird der Kessel ausgeschaltet.	NEIN ABSEN.	JA/NEIN ABSEN/ABSCH
	K.FOLGE	Kessel in erster Reihe für Kessel-Schaltung (1 heißt Kesselfolge 1-2, 2 heißt Kesselfolge 2-1)	1	1,2, ..., 10
	KP.NRCHLAUF*	Zeitverzögerung der Kesselpumpe (Primär-Einspritzpumpe) im Falle einer Kaskade	3 min. 1 bis 30 min.

(1) FRANCAIS, DEUTSCH, ENGLISH, POLSKI, ITALIANO, NEDERLANDS.

17.2 Tabelle der Einstellungen "Fachebene" (Fortsetzung)

• Siehe Erläuterungen in Kapitel 17.3, Seite 70.
• Die verschiedene Kapitel und Zeilen sind in der Erscheinungsreihenfolge angegeben.

Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder beim Zuklappen der Abdeckung gespeichert.

DRÜCKEN	ANZEIGE EINGESTELLTE PARAMETER		WERK-EINSTEL.	EINSTELL.BEREICH	KUN-DENEINST.
Blende öffnen, TasteHeizung +Taste Installateur	# KREIS. A	Kreis A
	STEILHEIT A	Einstellung der Kesselkreis-Kennlinie A	1,5 0 bis 4
	KONST T A	Konstanttemperatur des Primärkreises bei Tagbetrieb Kreis A	NEIN 20 bis 90
	KONST N A	Konstanttemperatur des Primärkreises bei Nachtbetrieb Kreis A	NEIN 20 bis 90
	T. MAX KREIS A	Maximalbegrenzung der Vorlauftemperatur Kreis A	50°C 20 bis 95°C
	EST.AUF A	Estrich Kreis A austrocknen	NEIN 20 bis 50°C
	RAUM EINFL. A	Raumfühler-Einfluss Kesselkreis A	3 0 bis 10
	VERSCHI.RAUM A	Verschiebung Raum A	0 -5 bis +5
	KALBR. RAUM A	Kalibration Raum A	Raumtemp. A	-5 bis +5
	FROSTS.RAUM A	Frostschutz Raum A	6°C	3 bis 20
	#KREIS. B	Kreis B
	STEILHEIT B	Einstellung der Kesselkreis-Kennlinie B	0,7 0 bis 4
	KONST T B	Konstanttemperatur des Primärkreises bei Tagbetrieb Kreis B (für Schwimmbad)	15	15 bis 85
	T. MAX KREIS B	Maximalbegrenzung der Vorlauftemperatur Kreis B	20°C 10 bis 30°C
	T. AN KREIS B	Minimalbegrenzung der Vorlauftemperatur Kreis B (durch Frostschutz aktiviert)
	EST.AUF B	Estrich Kreis B austrocknen	NEIN 20 bis 50
	RAUM EINFL. B	Raumfühler-Einfluss Kesselkreis B	3 0 bis 10
	VERSCHI.RAUM B	Verschiebung Raum B	0 -5 bis +5
	KALBR. RAUM B	Kalibration Raum B	Raumtemp.C	-5 bis +5
	FROSTS.RAUM B	Frostschutz Raum B	6°C	3 bis 20
	#KREIS. C	Kreis C
	STEILHEIT C	Einstellung der Kesselkreis-Kennlinie C	0,7 0 bis 4
	KONST T C	Konstanttemperatur des Primärkreises bei Tagbetrieb Kreis C (für Schwimmbad)	15	15 bis 85
	T. MAX KREIS C	Maximalbegrenzung der Vorlauftemperatur Kreis C	20°C 10 bis 30°C
	T. AN KREIS C	Minimalbegrenzung der Vorlauftemperatur Kreis C (durch Frostschutz aktiviert)
	EST.AUF C	Estrich Kreis C austrocknen	NEIN 20 bis 50
	RAUM EINFL. C	Raumfühler-Einfluss Kesselkreis C	3 0 bis 10
	VERSCHI.RAUM C	Verschiebung Raum C	0 -5 bis +5
	KALBR. RAUM C	Kalibration Raum C	Raumtemp.C	-5 bis +5
	FROSTS.RAUM C	Frostschutz Raum C	6°C	3 bis 20

* Die Zeile wird nur dann angezeigt, wenn die Zusatz-Ausrüstungen, Kreise oder Fühler effektiv angeschlossen sind.

17.2 Tabelle der Einstellungen "Fachebene" (Fortsetzung)

• Siehe Erläuterungen in Kapitel 17.3, Seite 70.
• Die verschiedene Kapitel und Zeilen sind in der Erscheinungsreihenfolge angegeben.

Am Ende des Eingriffes werden die Einstellungen nach 2 Minuten oder beim Zuklappen der Abdeckung gespeichert

DRÜCKEN	ANZEIGE EINGES	TELLTE PARAMETER	WERK-EINSTEL.	EINSTELL.BEREICH	KUNDENEINST.
Blende öffnen TasteWWE+Taste Installateur	#KREIS UWE	Trinkwassererwärmungs-Kreis
	TEMP.UWE TRG	Speicher Sollwert-Temperatur im Tagesprogramm	55 10 bis 80
	TEMP.UWE NAOHT	Speicher Sollwert-Temperatur im Nacht-programm	10 10 bis 80
	TEMP.UWE SON	Solarspeicher Sollwert-Temperatur	55 10 bis 80
	DIFF.ON	Differential der Einschaltung der Solar-pumpe	10 5 - 50
	DIFF.OFF	Differential der Abschaltung der Solar-pumpe	5 5 - 45
	UWE ALLEIN(Nicht benutzen)	Voller Vorrang zu Trinkwasser: Heizkreis und Schwimmbadkreis werden unterbrochen.	ALLEIN	MISCHERoderHEIZUNG
	NISCHER(Nicht benutzen)	Vorrang zu Trinkwasser, die Heizlange wird jedoch durch Mischerkreis erwärmt soweit die Kesselheizleistung ausreicht.
	HEIZUNG(Nicht benutzen)	Heizkreis und Trinkwasser werden versorgt.Achtung : Überhitzungsgefahr des Kes-selkreises
	ANTILEG	Freigabe des Legionellenschutzes	AUS JA oder AUS
Blende öffnen, 5 Sekunden auf Taste Installateurdrücken	KREIS A	DIREKT, LUFTER., H.TEMP, KEIN	DIREKT
	KREIS B	MISCH., DIREKT, SOLAR, SCHWIMM	MISCH.
	S. RUX	PUMPE A, WWE, ZIRK.WWE, PRO-GRAM, WWE.ELEK, SOLAR	PUMPE A
	KASKADE(Nicht benutzen)	AUS, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10	AUS
	KASK(Nicht benutzen)	MAXI, KLASSIC	KLASSIC
	PERN.	EIN KREIS, ALL KREIS	ALL KREIS
	E. TEL	FROSTSCH, RAUM.TH.A, WWE TH.,SCHWIM	FROSTSCH
	R. TEL	FUHL.DEF, WARTUNG, BEIDES	FUHL.DEF
	S. TAMPON		NEIN
	OECOPROTECT		JA

* Die Zeile wird nur dann angezeigt, wenn die Zusatz-Ausrüstungen, Kreise oder Fühler effektiv angeschlossen sind.

17.3 Erläuterungen zu den Kreisen A, B oder C

● ππ. πρχ...

Diese Einstellung begrenzt die Vorlauftemperatur des entsprechenden Kreises.

Bei Fußbodenheizung muss die maximale Vorlauftemperatur des jeweiligen Kreises auf 50°C begrenzt werden (siehe Fachmannebene Einstellung "T.MAX KREIS...").

Bei Fußbodenheizung muss eine von der Regelung unabhängige Sicherheitsvorrichtung eingebaut werden, die die Wärmezufuhr abstellt, sobald die Temperatur 65°C erreicht. Hierzu kann an der Mischerplatine an den Kontakten TS des Pumpensteckers ein Sicherheitstemperaturwächter angeschlossen werden. Bei direkter Ansteuerung einer Fußbodenheizung muss der Anschluss dieses Thermostaten über das Zubehör AD188 erfolgen.

Es wird empfohlen, den für die Erwärmung des Warmwassers vorgesehenen Parameters auf der Fachmannebene "#KREIS WWE" auf "WWE+MISCHER" einzustellen.

● MONST.

Der KONST-Parameter (Konstante Vorlauftemperatur) sorgt für eine konstante Betriebstemperatur in dem Kreis zum Beispiel zur Steuerung eines Schwimmbad-Kreises oder eines Thermoblock-Kreises; eine separate Einstellung (zwischen AUS, 20 bis 90°C) kann für den Tag (KONST T) und die Nacht (KONST N) gewählt werden.

● ARRUN. EINFL

Justieren des Einflusses des Raumfühlers (wenn vorhanden) auf die Kesseltemperatur und die Mischerkreis-Vorlauftemperatur.

0: Die Raumtemperatur wird nicht anerkannt (Fernbedienung nicht im beheizten Raum installiert)
1: Geringer Raumeinfluss
3: Mittlerer Raumeinfluss (empfohlen)
10: Betriebsweise mit Raumthermostat

- STEILHEIT

Unabhängige Einstellung für jeden Kreis.

Diese Einstellung ist ohne Bedeutung wenn eine Fernbedienung mit Raumeinfluss (Einstellung>1) angeschlossen ist und die Selbst-Adaptierung aktiv ist (ADAPT. EIN).

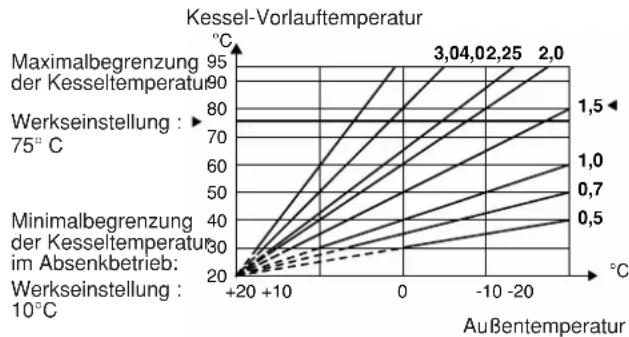

Kreis A

Werkeinstellung der Kesselkreis-Kennlinie : 1,5

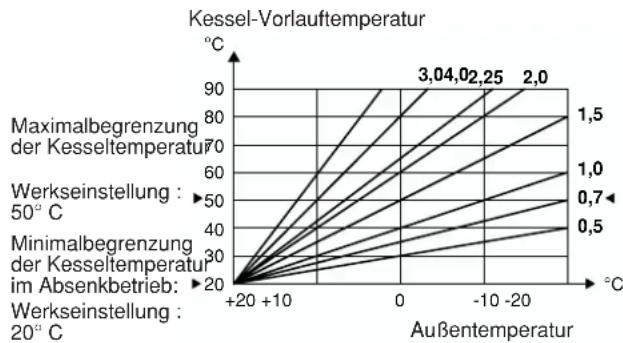

Kreis B/C

Werkeinstellung der Mischerkreis-Kennlinie : 0,7

Verschiebung der Raumtemperatur, wenn kein Raumfühler angeschlossen ist: ermöglicht eine Verschiebung der Raumtemperatur. Diese Einstellung kann nur nach Stabilisierung der Temperaturen erfolgen.

Beispiel : Solltemperatur T° = 20°C, gemessene Temperatur T° = 19°C : VERSCHI. RAUM. auf +1 ein-stellen.

KALIBR... : Kalibration der Raumfühler und des Aussenfühlers : Korrekturmöglichkeit der im Display angezeigten Werte. Die Anzigewerte lassen sich an die örtlichen Gegebenheiten anpassen.

● 85T.AUF.: Austrocknungsprogramm für Fußbodenestrich:

diese Einstellung schaltet die Heizungsfunktion aus, um die Austrocknung des Fußbodenestriches zu erlauben.

Die Temperatur muss manuell eingestellt werden, keine anderen Funktionen sind gewährleistet.

17.4 Erläuterungen der Trinkwasser-Einstellungen

● WFE

Erlaubt die folgende Regelung wenn ein Trinkwassere-rwärmer vorhanden ist :

-WWE ALLEIN : die Regelung schaltet die Heizungsfunktion während der Ladung des Trinkwassererwärmers aus. Dies entspricht einer echten Vorrangschaltung.

-WWE + MISCHER (1) : "OE-tronic 3" überprüft, ob der Kessel zugleich die Erwärmung des Heizkreises und des Warmwassers erfüllen kann. Gegebenenfalls wird gleichzeitig der Mischerkreis erwärmt, anderfalls werden die Heizungspumpen außer Betrieb gesetzt und der Mischer wird schließen.

- WWE + HEIZUNG. : während der Ladung des Trinkwassererwärmers wird die Heizungsfunktion nicht ausgeschaltet.

Wichtig : in dem Kesselkreis (wenn vorhanden) kann während der Ladung des Trinkwassererwärmers die Temperatur in den Heizkörpern, die am Kessel eingestellte Maximaltemperatur erreichen.

(1)In dieser Konfiguration muss ein Mischer auf der Anlage vorhanden sein.

● ARNTILEG.

die Aktivierung dieser Funktion ermöglicht die Aufheizung des WWE auf 70°C jeden Samstag von 4.00 bis 5.00 Uhr. Dadurch werden die für Legionellose verantwortlichen Mikroben vernichtet.

In diesem Fall muss die Kesselmaximal-temperatur auf 80°C eingestellt werden.

Eine Mischereinrichtung muss dann das Eintreten des Wassers über 60°C in die Wasserverteilungs-leitung verhindern.

17.5 Erläuterungen der Fachmann-Einstellungen

● SOR/WYN :

Einstellung des außentemperaturabhängigen Abschaltgrenzwertes (Langzeitwert), ab welchem die Heizung automatisch ausgeschaltet wird :

- die Heizungspumpe(n) wird (werden) ausgeschaltet - der Brenner läuft nur bei Trinkwasseranforderung an, wenn die Aufwärmung über den Kessel läuft.

● RÖSSEN FROSTS.

Unter dieser Temperatur bleiben die Pumpen ständig in Betrieb und die Minimaltemperaturen jedes Kreises werden eingehalten.

Bei Betrieb NACHT ABSCH. wird Nacht absen. aktiv.

● HIZP.NACHLAUF

Durch den Heizungspumpen-Nachlauf wird verhindert, dass der Sicherheitstemperaturbegrenzer durch Überhitzungen des Kessels ausgelöst wird.

- 田P.MACHLAUF

Durch den Speicherladenpumpen-Nachlauf wird verhindert, dass nach Ablauf der Speicheraufheizung, zu heißes Wasser in die Heizungsanlage gelangen kann. Gleichzeitig wird verhindert, dass der Sicherheitstemperaturbegrenzer durch Überhitzungen des Kessels ausgelöst wird.

● BANDBROTE

Der eingestellte Wert kann bei Mischer-Stellmotoren mit kurzer Laufzeit erhöht werden und bei solchen mit langer Laufzeit gesenkt werden (bei Mischer mit thermischem Motor zum Beispiel).

● KITN VERSCHIEB :

Mindestvorlauftemperatur-Abstand zwischen Kesselkreis und Mischerkreis (wenn vorhanden).

● NAOHT

Erlaubt die Wahl einer der beiden folgenden Funktionen im Absenkbetrieb, bei Heizkreisen ohne oder nicht erkannte Raumfühler.

• Absenkung (MRCHT ABSEN.): die Heizung bleibt bei Absenkbetrieb eingeschaltet und die Heizungspumpe ist durchgehend in Betrieb.
• Abschaltung (NACHT ABSCH.): die Heizung ist ausgeschaltet, es wird keine Heizungsanforderung in Anspruch genommen. Der Frostschutz ist jedoch aktiviert und fordert den "Absenkbetrieb" an.
• Bei angeschlossenem Raumfühler wird die Heizungspumpe ausgeschaltet (NACHT ABSCH.) sobald die Raumtemperatur erreicht ist, die Heizungspumpe wird in Betrieb gesetzt (NACHT ABSEN.) sobald die Raumtemperatur den eingestellten Wert unterschreitet.

Dieser Parameter wird nicht angezeigt, wenn der Raumfühler in Betracht genommen wird.

18. KONTROLLE DER PARAMETER UND DER EIN- UND AUSGÄNGE (TEST MODUS)

Die OE-tronic 3 Regelung verfügt über eine Testfunktion zur Überprüfung der Parameter und der Ein- und Ausgänge.

• Der Absatz #PARAMETER erlaubt den Zustand der verschiedenen Parameter einzeln zu überprüfen.
  Dazu, mindestens während 10 Sekunden mit einem Stift auf Taste 📊drücken bis der Text 📌 PARAMETER erscheint. Dann mit den Tasten 📋 (Vonwärts) und 📋 (rückwärts), die Liste laufen lassen.

- Der Absatz #HFEHLER HISTO. erlaubt die 10 letzten von der Diematic gespeicherten Defekte abzufragen, diese erscheinen dann mit Datum des Auftretens.

Beispiel: 1 RAUMF. C DEFEK 28.05.11 heißt, dass am 28. Mai um 11 Uhr ein Fehler auf dem Raumfühler Kreis C aufgetreten ist.

- Der Absatz #RUSG. TEST erlaubt es die Ausgänge einzeln zu aktivieren, um ihre Funktion zu überprüfen. Durch Drücken der Taste +oder kann ein Ausgang aus- und wieder eingeschaltet werden.

- Der Absatz #EING. TESTermöglicht das Anzeigen des Zustands der logischen Eingänge (außer Fühler).

● KONTROLLE DER FÜHLER

Ein Stromausfall oder ein Kurzschluss eines Fühlers werden durch den OE-tronic 3-Regler gemeldet. In diesem Fall zeigt er eine Meldung an. Die Fühler können auch mittels Absatz #FRESSUNGEN (siehe Tabelle Betreiber-Einstellungen).

Die Zeile ist nur dann angezeigt, wenn der Kreis oder Fühler effektiv angeschlossen ist. Im Falle, dass eine bestimmte Temperatur nicht angezeigt wird oder dass ein zu großer Abstand zwischen der angezeigten und der wirklichen Temperatur besteht, den entsprechenden Fühler und sein Anschlusskabel prüfen.

SCHALTFELD : TESTS MODUS (siehe Erläuterungen auf voriger Seite)

Am Ende des Eingriffes geht der Regler beim Schließen der Abdeckung oder nach 2 Minuten in den Automatik-Betrieb zurück.

DRÜCKEN ANZEIGE		ZUSTAND DER PARAMETER UND DER EIN- UND AUS-GÄNGE
10 Sekunden	# PARAMETER
	K.FOLGE** (Nicht benutzt)	Kessel in erster Reihe für Kesselfolge-Schaltung (1 heißt 1-2, 2 heiBt Kesselfolge 2-1)
	STUFE **(Nicht benutzt)	Laufende Stufe
	LEISTUNG	Aktuelle Leistung
	SÖLL PUNFE	Aktuelle Pumpen-Drehzahl in %
	AUSSENTEP.NW	Mittlere Aussentemperatur
	GERECH. T. KESS	Ausgerechnete Kesseltemperatur
	TEMP.KESSEL	Gemessene Kesseltemperatur
	GERECHNETET. A	Ausgerechnete Temperatur für Kreis A
	GERECHNETET. B	Ausgerechnete Temperatur für Kreis B
	TEMP.VORLAUF B	Gemessene Temperatur für Kreis B
	GERECHNETET. C	Ausgerechnete Temperatur für Kreis C
	TEMP.VORLAUF C	Gemessene Temperatur für Kreis C
	//VERSCHIEB.A*	Ausgerechnete Parallelverschiebung für Kreis A
	//VERSCHIEB.B*	Ausgerechnete Parallelverschiebung für Kreis B
	//VERSCHIEBC*	Ausgerechnete Parallelverschiebung für Kreis C
	# FEHLER HISTO
	1 FEHLER + DATUN	Speicher des Defekts + Tag, Monat und Stunde des Auftretens
	...
	10 FEHLER + DATUN	Speicher des Defekts + Tag, Monat und Stunde des Auftretens
	ZAHK WARTEN 2 N	Anzahl der Meldungen "2 MIN.WARTEN"
	# AUSG. TEST
	BR. LEISTUNG	Brennerleistung Angabe
	P.LEISTUNG	Primärpumpe Drehzahl Angabe
	HILFSAUSG.: EN	Hilfsausgang in Betrieb (Warmwasser-Zirkulationspumpe zum Beispiel)
	BPL: EIN *	Ladepumpe oder Umschaltventil in Betrieb
	KESSEL P.	Kesselpumpe in Betrieb
	OEF. 3UN B JR *	Öffnen des Mischers Kreis B
	SCHL. 3UN B JA*	Schließen des Mischers Kreis B
	P. KRES B JR *	Heizungspumpe B in Betrieb
	OEF. 3UN C JR *	Öffnen des Mischers Kreis C
	SCHL. 3UN C JR *	Schließen des Mischers Kreis C
	P. KREIS C JR *	Heizungspumpe C in Betrieb
	TEL.AUSG. EN*# EING. TEST	Externe Alarm für Telefonrelais in Betrieb
	TELEPHON ST.	Brücke auf Telefoneingang: Klemmen 1-2 (1= in Betrieb, 0= Aus)
	FLAMTE	Flamme vorhanden (1) oder nicht (0)
	VENTIL	Ventil offen (1) oder zu (0)
	FEHLER	Aktuelle Fehler Meldung (1) oder nicht (0)
	VER RON	Kontroll Information
	VER EEPROM	Kontroll Information
	KESS:..	Kesseltyp
	FERNB. A * : ENRUS	Fernbedienung A angeschlossenFernbedienung A nicht angeschlossen
	FERNB. B * : ENRUS	Fernbedienung B angeschlossenFernbedienung B nicht angeschlossen
	FERAB. C * : ENRUS	Fernbedienung C angeschlossenFernbedienung C nicht angeschlossen
	# KONFIGURATION
	XXW ST.LEIST	Heizkessel Betriebsstunden(64%, 15kW - 61%, 25kW - 40%, 35kW - 42%, 50kW)
	RAW. L HEITZ	Maximale Heizleistung
	MIN. VENT.	Minimale Heizleistung
	MAX. L UVE	Maximale Heizleistung für WWE
	P. ORENZ.	Wahl der Pumpenmodulationsart der Kesselkreispumpe
	KASKADEMEIN I BIS TO(Nicht benutzt)	NEIN : Der Heizkessel ist allein1 : Führungskessel oder Einzelkessel2...10 : Angabe der Adresse des Folgekessels (für kaskade)
	STAMPON : JR/MEN(Nicht benutzt)	Aktivierung des Speicherfühler-Deckel
	OECOPROTECT : JR/NBN(Werkseinstellung: JA)	Aktivierung/Desaktivierung der OECOPROTECT Funktion
	# UARTUNG	Zur Aktivierung der Funktion mit Anzeige WARTUNG wenn das gespeicherte Datum abgelaufen ist (bei gewählter Funktion schließt der Telefonschalter) oder wenn die Betriebsstundenanzahl des Brenners erreicht ist.
	UARTUNG.STUNDE	Einstellung der Zeit ab der die Anzeige WERTUNG erscheinen soll
	UARTJAWR: NBN2002..	Werkseinstellung: keine Anzeige für erforderliche WERTUNG Einstellung des Jahres ab dem die Anzeige REVISION erscheinen soll mittels Tasten + / -
	UARTUNGS MONAT	Einstellung des Monats ab dem die Anzeige WARTUNG erscheinen soll
	UARTUNGS DATUN	Einstellung des Tages ab dem die Anzeige REVISION erscheinen soll

* Die Zeile wird nur dann angezeigt, wenn die Zusatz-Ausrüstungen, Kreise oder Fühler effektiv angeschlossen sind.

OERTLI THERMIQUES.A.S.

www.oertli.fr

OERTLI ROHLEDERWÄRMETECHNIKGmbH

www.oertli.de

Technische Abteilung

Servizio tecnico

Bahnstraße24

CH-8603 SCHWERZENBACH

01 806 41 41

01 806 41 00

[e-mail]

www.heizen.ch

Service commercial

Verkaufsbüro

Technische Änderungen vorbehalten.
