BEDIENUNGSANLEITUNG PU 350 Condens Oertli

Öl-Brennwertheizkessel

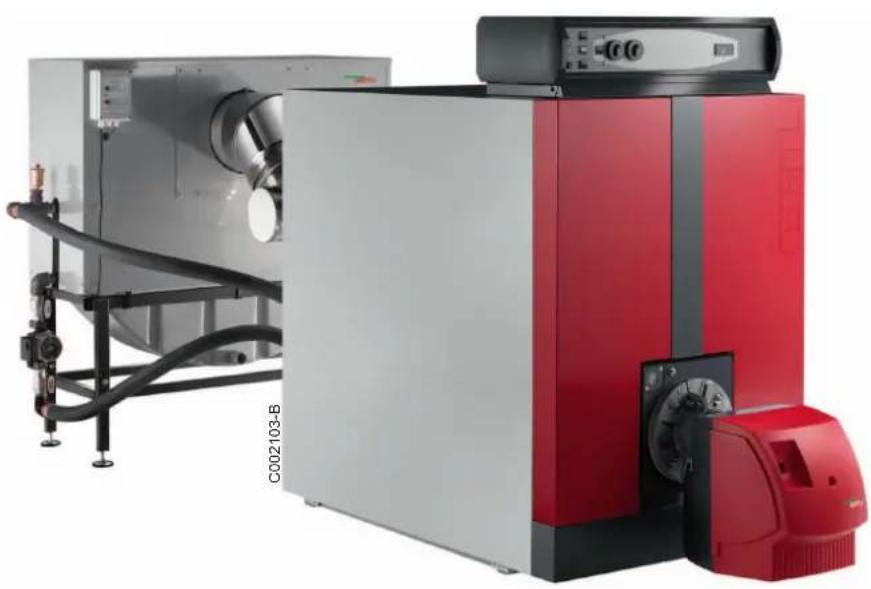

PU 350 CONDENS

Bedienungs- Anleitung

1 Sicherheitshinweise ....3

1.1 Allgemeine Sicherheitshinweise....3
1.2 Empfehlungen 4
1.3 Verantwortlichkeiten 4

2 Über diese Anleitung....5

2.1 In der Anleitung verwendete Symbole 5
2.2 Abkürzungen ....5
2.3 Zulassungen....5

3 Beschreibung....7

3.1 Allgemeine Beschreibung....7
3.2 Heizkessel und Kondensator 8
3.3 Beschreibung des Schaltfelds S3....9
3.4 Beschreibung des Schaltfelds R....10

4 Änderung der Einstellungen 11

5 Den Heizkessel einschalten ....11

6 Ausschalten der Zentralheizung 12

6.1 Aus 12
6.2 Längere Abwesenheit....12

7 Überprüfung und Wartung 13

7.1 Kontrolle 13
7.2 Wasserdruck....13
7.3 Entleerung 13
7.4 Wartung 13

8 Bei Störungen 14

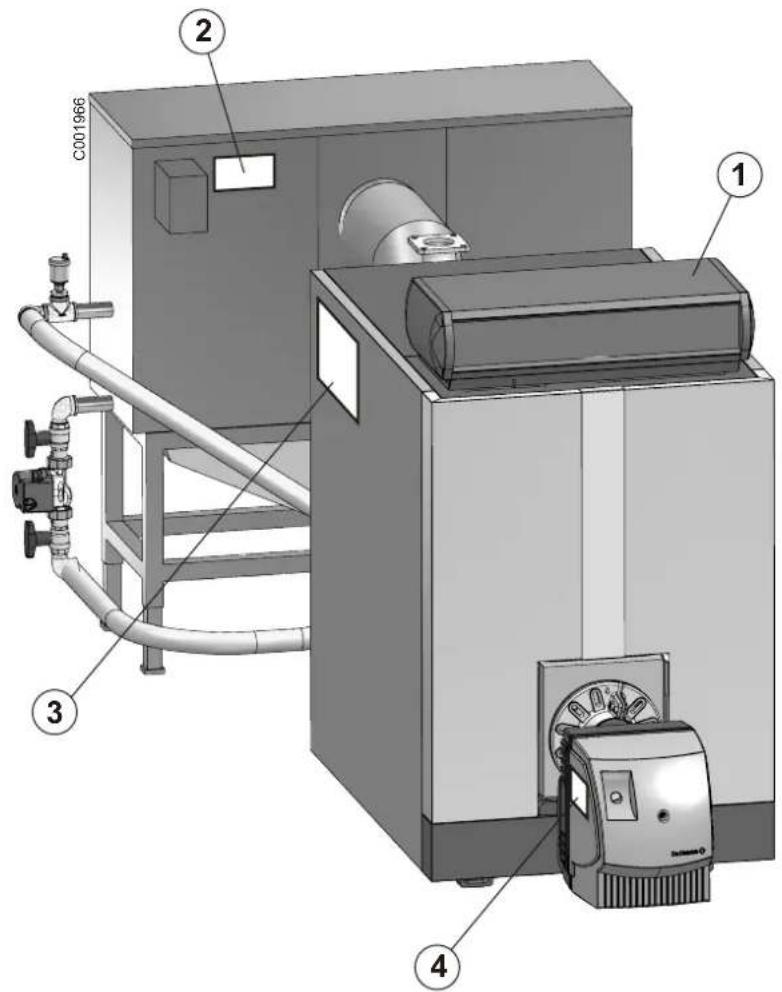

8.1 Typenschild 14
8.2 Störungen und Abhilfe 15

9 Technische Daten ....16

10 Energieeinsparungen ....17

11 Anhang - Informationen bzgl. der Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung...19

1 Sicherheitshinweise

Gefahr

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Installation, Inbetriebnahme und Wartung müssen von einem fachkundigen Techniker gemäß den geltenden gesetzlichen Bestimmungen und den mitgelieferten Anweisungen erfolgen.

Vor jeglichen Arbeiten das Gerät von der Stromversorgung trennen. Die Anlage vor jeglichem unbeabsichtigten Wiedereinschalten schützen.

Der einwandfreie Betrieb des Gerätes hängt von der strikten Einhaltung dieser Anleitung ab.

Für Schäden, die auf einen unsachgemäßen Gebrauch des Gerätes, mangelnde oder unzureichende Wartung oder unsachgemäße Installation des Gerätes zurückzuführen sind (wobei es Ihnen obliegt, dafür zu sorgen, dass die Installation durch einen autorisierten Heizungsfachbetrieb erfolgt), kann der Hersteller nicht haftbar gemacht werden.

Arbeiten an elektrischen Einrichtungen dürfen nur durch einen Fachmann nach den jeweils geltenden Vorschriften durchgeführt werden.

Achten Sie darauf, dass das Gerät auf die eingesetzte Gasart eingestellt ist.

Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde 12 .

Gas- und wasserführende Anschlüsse auf Dichtheit prüfen.

Wir weisen jegliche Haftung zurück, wenn Beschädigungen und Störungen vorliegen, die auf die Nichtbeachtung dieser Anleitung zurückzuführen sind.

Die bestimmungswidrige Verwendung sowie unzulässige Änderungen bei der Montage und an der Konstruktion führen zum Ausschluss jeglicher Haftungsansprüche.

1.1 Allgemeine Sicherheitshinweise

1.1.1 Brandgefahr

Keine entzündlichen Produkte in der Nähe des Gerätes lagern.

1.1.2 Vergiftungsgefahr

Die Luftzufuhr in den Heizraum nicht unterbinden (auch nicht teilweise).

Bei Abgasgeruch

1. Gerät ausschalten
2. Fenster öffnen
3. Örtlichkeiten räumen
4. Qualifiziertes Fachpersonal benachrichtigen

1.1.3 Verbrennungsgefahr

Je nach den Einstellungen des Gerätes:

- Die Temperatur der Abgasleitungen kann 60 °C übersteigen

• Die Temperatur der Heizkörper kann 95 °C erreichen
• Die Temperatur des Warmwassers kann 65 °C erreichen

1.1.4 Gefahr von Beschädigungen

Keine Chlor- oder Fluorverbindungen in der Nähe des Gerätes lagern.
Das Gerät an einem vor Frost geschützten Ort aufstellen.

Das Gerät regelmäßig warten lassen: Für die jährliche Wartung des Gerätes qualifiziertes Fachpersonal beauftragen oder einen Wartungsvertrag abschließen.

1.2 Empfehlungen

Der einwandfreie Betrieb des Gerätes hängt von der strikten Einhaltung dieser Anleitung ab.
Eingriffe am Gerät oder an der Heizungsanlage dürfen nur durch einen qualifizierten Heizungsfachmann durchgeführt werden.
Für Schäden, die auf einen unsachgemäßen Gebrauch des Gerätes, mangelnde oder unzureichende Wartung oder unsachgemäße Installation des Gerätes zurückzuführen sind (wobei es Ihnen obliegt, dafür zu sorgen, dass die Installation durch einen autorisierten Heizungsfachbetrieb erfolgt), kann der Hersteller nicht haftbar gemacht werden.

Arbeiten an elektrischen Einrichtungen dürfen nur durch einen Fachmann nach den jeweils geltenden Vorschriften durchgeführt werden.
Achten Sie darauf, dass das Gerät auf die eingesetzte Gasart eingestellt ist.
Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde
Gas- und wasserführende Anschlüsse auf Dichtheit prüfen.
Wir weisen jegliche Haftung zurück, wenn Beschädigungen und Störungen vorliegen, die auf die Nichtbeachtung dieser Anleitung zurückzuführen sind.

1.3 Verantwortlichkeiten

1.3.1 Pflichten des Herstellers

Unsere Produkte werden unter Einhaltung der Anforderungen der verschiedenen europäischen geltenden Richtlinien hergestellt. Aus diesem Grund werden sie mit dem CE-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert. Technische Änderungen vorbehalten.

Dem Installateur obliegt die Installation und die erste Inbetriebnahme des Gerätes. Der Fachhandwerker ist gehalten, die folgenden Anweisungen einzuhalten:

• Alle Anweisungen in den mit dem Gerät gelieferten Anleitungen lesen und befolgen
• Das Gerät gemäß der geltenden Gesetzgebung und den geltenden Normen installieren
• Durchführung der ersten Inbetriebnahme und aller erforderlichen Prüfungen
• Die Anlage dem Benutzer erklären

Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden:

• Nichteinhalten der Installationsanweisungen für das Gerät
• Nichteinhalten der Gebrauchsanweisungen für das Gerät

• Keine oder unzureichende Wartung des Gerätes

• Wenn eine Wartung erforderlich ist, den Benutzer auf die Pflicht zur Kontrolle und Wartung des Gerätes aufmerksam machen

• Alle Bedienungsanleitungen dem Benutzer aushändigen

2 Über diese Anleitung

2.1 In der Anleitung verwendete Symbole

Vorsicht Gefahr

Personen- und Sachschadengefahr. Für die Sicherheit der Personen und der Teile müssen diese Anweisungen unbedingt beachtet werden.

i Hinweis

Bitte berücksichtigen Sie diese Hinweise um den Komfort aufrecht zu halten.

Verweis

Verweis auf andere Anleitungen oder Seiten der Anleitung.

2.2 Abkürzungen

▶ WW: Warmwasser.
▶ PPS: Polypropylen schwerentflammbar.
▶ 3CE: Mehrfachbelegung

Hi: Heizwert

Hs: Brennwert

2.3 Zulassungen

2.3.1 Zertifizierungen

■ Im allgemeinen

EG-Produkt-ID-Nummer: 1312BT175R

■ Besonders für Deutschland

Die Heizkessel PU 350 CONDENS entsprechen der 1. BlmSchV, Version 2010.

CERTLI

Z.I. de Vieux Thann

2 Avenue Josué Heilmann

68800 Thann

Tél. : [phone]

Fax:[phone]

Herstellerbescheinigung gemäß 1.BlmSchV, § 6: Absatz 1,

Wir

OERTLI THERMIQUE

Z.I. de Vieux Thann

2 Avenue Josué Heilmann

68800 Thann

Tél. : [phone]

erklären, dass die nachfolgend aufgeführten heiztechnischen Produkte ab Baujahr 2010 den Anforderungen der 1. BlmSchV, in der Fassung vom 26.01.2010 hinsichtlich NOx-Grenzwerte < 120 mg/kWh entsprechen, jeweils bestimmt nach Anlage 3 und EN 267 :

Heizkessel mit Ölbrenner

Leistung

PURN 354 condens	56.7 - 93.4 kW	2)
PURN 355 condens	93.7 - 120.3 kW	2)
PURN 356 condens	120.3 - 157.3 kW	2)
PURN 357 condens	155.4 - 192.7 kW	2)
PURN 358 condens	191.7 - 239.7 kW	2)
PURN 359 condens	238.4 - 291.2 kW	2)

2) Brennwerthelzkessel gemäß § 2. Abs. 11 der EnEV vom 29-04-2009

Mertzwiller den 10/05/2010

Richard van der VEEN

Forschung- und Entwicklungsdirektor

M002351-A

2.3.2 Richtlinie 97/23/EG

Gas- und Ölkessel mit einer maximalen Betriebstemperatur von 110°C sowie Trinkwasser-Erwärmer mit einem maximalen Betriebsüberdruck von 10 bar sind im Artikel 3.3 der Richtlinie geregelt, und dürfen daher zur Bestätigung einer Konformität an der Richtlinie 97/23/EG keine CE-Kennzeichnung tragen.

Die Konformität der Heizkessel mit den handwerklichen Regeln, die in Artikel 3.3 der Richtlinie 97/23/EG gefordert wird, wird durch das CE-Zeichen im Hinblick auf die Richtlinien 90/396/CEE, 92/42/CEE, 2006/95/EG und 2004/108/EG bescheinigt.

3 Beschreibung

3.1 Allgemeine Beschreibung

Die Heizkessel der Reihe PU 350 CONDENS sind für die Zentralheizung über Heizkörper oder Fußbodenheizung vorgesehen. Die Heizkessel besitzen folgende Merkmale:

• Brennwertkessel für Warmwasser,
• Guss-Heizkesselkörper,
• Kondensator
• Heizkessel für Überdruckfeuerung,
• Ölgebläsebrenner für Heizöl
• Anschluss an einen Schornstein
• S3- oder R-Schaltfeld (Siehe unten)

- Die Trinkwassererwärmung ist durch einen Beistell-Trinkwassererwärmer möglich.

Der Heizkessel, der Abgaswärmetauscher und der Brenner erlauben die Verwendung von allen Heizöltypen :

• Heizöl Euroqualität
• Schwefelarmes Heizöl.

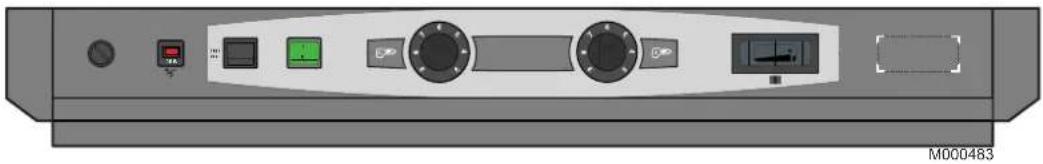

■ PUX 350 CONDENS: Heizkessel mit Standard-Schaltfeld

Aufsatz-Standard-Schaltfeld

Schaltfeld mit Vorrichtungen für Einstellung, Kontrolle und Sicherheit, die eine autonome Funktion des Heizkessels ohne Regelung ermöglichen.

Das Standard-Schaltfeld ermöglicht den Anschluss des Heizkessels an den Steuerschrank des Heizraums.

Dieser Schrank kann mit Regelungen ausgerüstet werden.

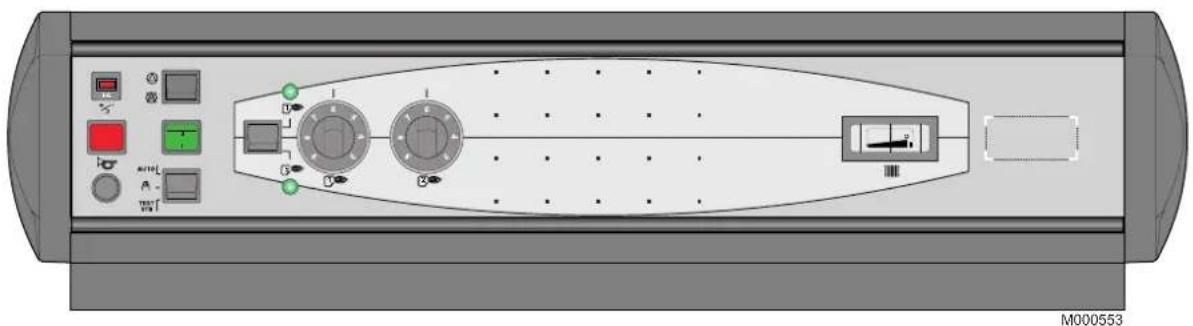

■ PUR 350 CONDENS: Heizkessel mit R-Schaltfeld.

Das Schaltfeld ermöglicht den Betrieb eines Heizkessels mit einstufigem, zweistufigem oder modulierendem Brenner.

Witterungsführung mit Regelung (siehe Zubehör) möglich.

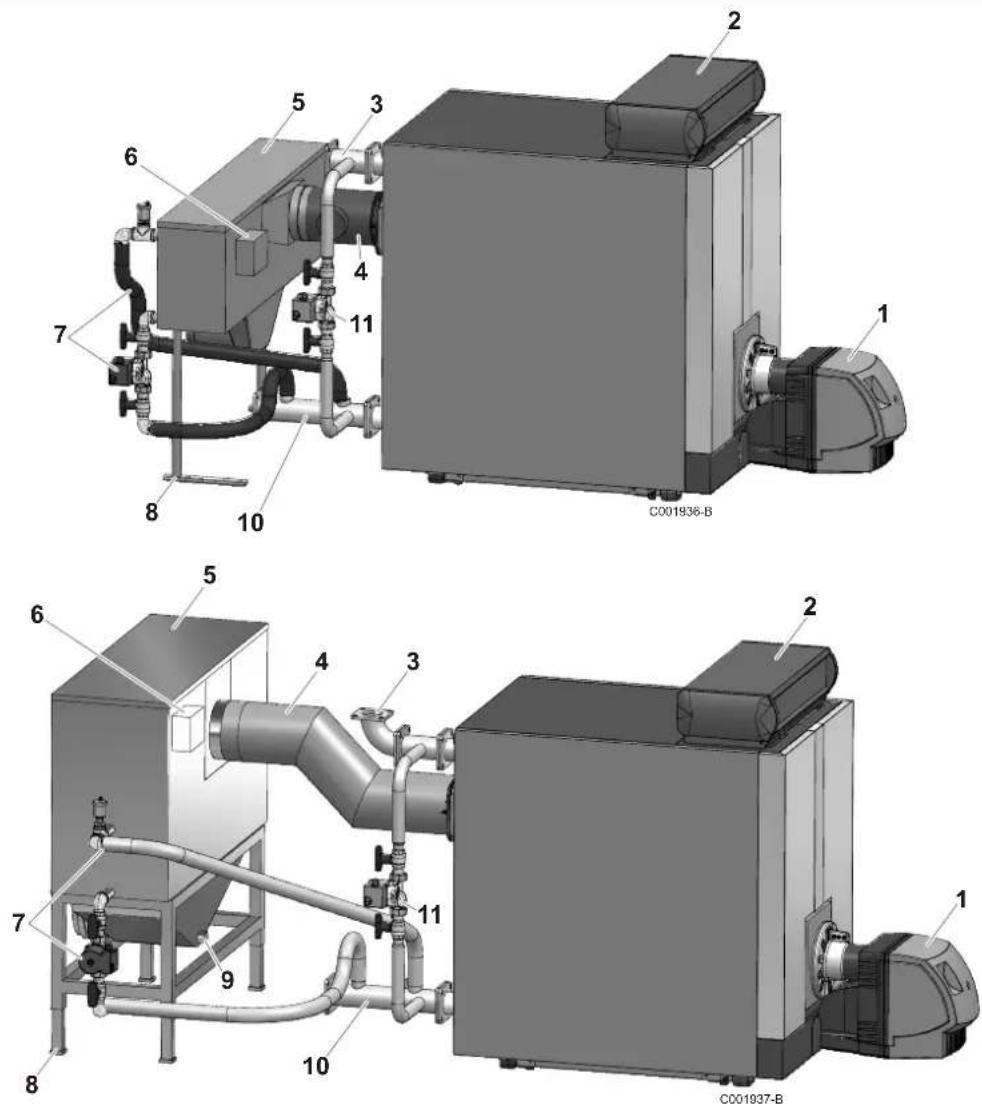

3.2 Heizkessel und Kondensator

1 Brenner
2 Schaltfeld
3 Heizungsvorlauf
4 Rohrverbindung für Abgassystem Heizkessel/Abgaswärmetauscher
5 Kondensator
6 AWR-Sicherheitsbox. Das Gehäuse besteht aus; - Sicherheitstemperaturwächter 80 °C - Sicherheitstemperaturbegrenzer mit manueller Entstörung, auf 120 °C eingestellt. Dieser Thermostat überwacht die Temperatur der Abgase.

7 Rohrverbindungssatz Heizkessel/Abgaswärmetauscher
8 Einstellbare Füße
9 Kondensatableitung
10 Heizungsrücklaufleitung
11 Rücklaufhochhaltegruppe (Zubehör)

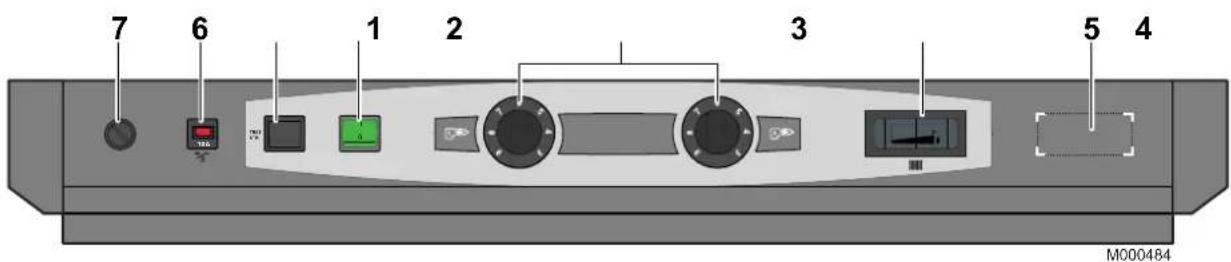

3.3 Beschreibung des Schaltfelds S3

7 6 1 2 3 5 4 MO00484

1. Hauptschalter Ein (1)/Aus (0)
2. Schalter Test-STB

Momentaner Vorgang zur Überpfügung des Sicherheitstemperaturbegrenzers

1. Heizkesselthermostaten (30 bis 85 °C)

Dieser ab Werk eingestellter Anschlag begrenzt die Höchsttemperatur auf 75 °C. Dieser Anschlag kann bei Bedarf versetzt werden (Siehe nachfolgend: Einstellung des Anschlags der Thermostaten).

1. Kesselthermometer, Kesseltemperaturanzeige

2. Einbaumöglichkeit für Abgasthermometer (Option)

3. Verzögerter Leitungsschutzschalter (10 A) mit verzögerter Auslösung und manueller Entstörung
4. Sicherheitstemperaturbegrenzer mit manueller Entstörung (auf 110 °C eingestellt)

Der Sicherheitstemperaturbegrenzer mit manueller Entstörung gewährleistet die Betriebssicherheit.

Im Fall einer anormalen Erhöhung der Kesseltemperatur (110°C), unterbricht der Sicherheitstemperaturbegrenzer die Stromzufuhr des Brenners. Wenden Sie sich bitte an ihren Heizungsfachmann.

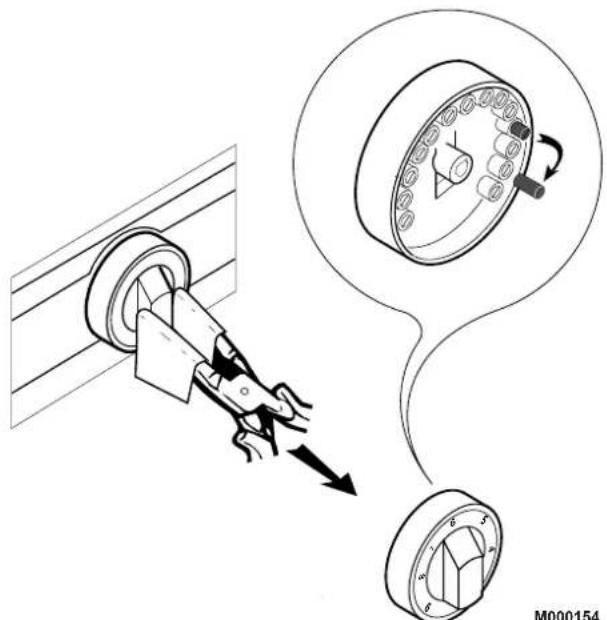

■ Einstellung des Anschlags der Thermostaten

Dieser ab Werk eingestellter Anschlag begrenzt die Höchsttemperatur auf 75 °C.

Um diesen Anschlag zu versetzen:

Knopf des Temperaturwächters vorsichtig nach vorn vom Modul abziehen (Zange mit einem Tuch zum Schutz verwenden).
▶ Den Anschlag mit der Zange entfernen.
Den Anschlag in das Loch einsetzen, das der gewünschten höheren Temperatur entspricht (höchstens 85°C).

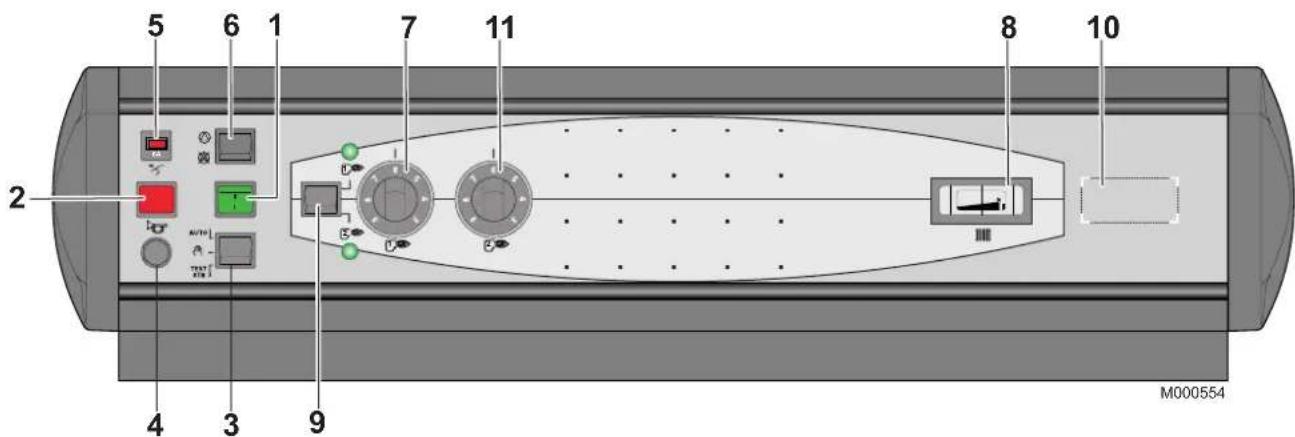

3.4 Beschreibung des Schaltfelds R

5 6 1 7 11 8 10 2 AUTO TEST M000554

1. Hauptschalter Ein (1)/Aus (0)
2. Brenner-Alarmleuchte

Wenn der Brenner auf Störung ist, geht die Leuchte an.

1. Schalter AUTO/ TEST-STB

Position AUTO: Diese Position ermöglicht die automatische Funktion der Anlage anhand der Regelung durch den Raumthermostat und das Warmwassermodul.

Position ζη: Die Steuerimpulse der Regelung werden vom Heizkessel nicht mehr berücksichtigt. Der Heizkessel wird von den vorhandenen Heizkesselthermostaten geregelt.

Position TEST-STB: Momentaner Vorgang zur Überpfügung des Sicherheitstemperaturbegrenzers.

1. Sicherheitstemperaturbegrenzer mit manueller Entstörung Auf 110° C eingestellt
2. Verzögerter Leitungsschutzschalter (10 A) mit verzögerter Auslösung und manueller Entstörung
3. Schalter für Pumpenabschaltung
4. Heizkesselthermostat 1. Stufe (30 bis 85 °C)

Dieser ab Werk eingestellter Anschlag begrenzt die Höchsttemperatur auf 75 °C. Dieser Anschlag kann bei Bedarf versetzt werden (Siehe "Einstellung des Anschlags der Thermostaten").

1. Kesselthermometer, Kesseltemperaturanzeige
2. Auswahlschalter für Stufenanzahl des Brenners
3. Einbaumöglichkeit für Abgasthermometer (Option)
4. Heizkesselthermostat 2. Stufe (30 bis 85 °C)

Dieser ab Werk eingestellter Anschlag begrenzt die Höchsttemperatur auf 75 °C. Dieser Anschlag kann bei Bedarf versetzt werden (Siehe "Einstellung des Anschlags der Thermostaten").

4 Änderung der Einstellungen

Zur Anpassung

der

Heizwassertemperatur

oder

der

▶ Siehe Anleitung zum Heizkessel-Schaltfeld

▶ Siehe Beschreibung zur Anlage

Programmierung:

5 Den Heizkessel einschalten

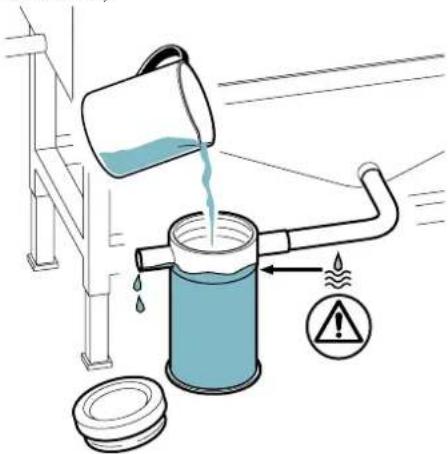

▶ Siphon mit Wasser befüllen,

Den Wasserdruck in der Anlage überprüfen. Der Wasserdruck muss mindestens 0.8 Bar betragen. Ggf. Druck einstellen, wenn in den heißen Heizkessel übermäßig viel kaltes Wasser eintritt.

▶ Gerät einschalten

▶ Ventile des Heizkreises öffnen

▶ Brennstoffversorgung öffnen

Heizanforderung auslösen: Siehe nachfolgend (je nach Schaltfeldtyp)

■ S3-Kesselschaltfeld

Die Heizkesselthermostaten 3 an der gewünschten Position platzieren. Der Thermostat für die zweite Stufe muss auf einen Wert eingestellt werden, der mindestens um 5 °C geringer als der des Thermostaten für die erste Stufe ist.

Ohne die Regelung sollten die Heizkesselthermostaten nicht unterhalb der Stufe 4 (ca 40°C) platziert werden, um jegliche Kondenswasserbildung im Feuerraum zu vermeiden.

▶ Regelung über Steuerschrank im Heizraum:

- Siehe die Anleitung der Regelung.

Ein/Aus-Schalter auf 1 stellen.

0 1 C 0 1 0 965 ###

Der Kessel geht jetzt in Betrieb.

■ R-Kesselschaltfeld

- Kesselthermostat 7 auf die gewünschte Stellung bringen.

- Bei vorhandenem Trinkwassererwärmer, Einstellknopf 11 des Modus auf die gewünschte Stellung bringen. Empfohlene Stellung : Markierung 6 (ca. 60°C).

Dieser Wert muss immer niedriger als die Einstellung des Trinkwassererwärmer-Temperaturwächters sein.

- Ein/Aus-Schalter auf 1 stellen.

0 1 C 0196 5 0 132 075

Siehe:

• Anleitung zum Schaltfeld
• Anleitung des Brenners
• Anleitung zu Trinkwassererwärmer

6 Ausschalten der Zentralheizung

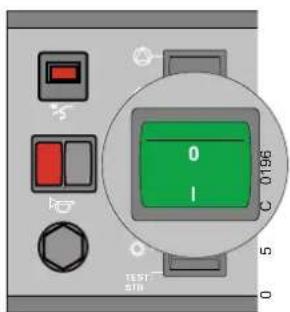

6.1 Aus

0 1 C 0196 5 TLSI SIN

1. Ein/Aus-Schalter auf O stellen.

1. Heizkessel spannungsfrei schalten

2. Brennstoffversorgung schließen.

6.2 Längere Abwesenheit

6.2.1 Vorsichtsmaßnahmen bei längerem Stillstand des Heizkessels

• Den Kessel und den Schornstein sorgfältig reinigen lassen.
• Alle Türen und Klappen des Heizkessels schließen, um jegliche Luftzirkulation im Inneren zu verhindern.
• Wir empfehlen außerdem, die Verbindungsleitung zwischen dem Heizkessel und dem Schornstein zu entfernen und den Stutzen mit einem Stopfen zu verschließen.

6.2.2 Sicherheitsvorkehrungen bei Stillstand der Heizung mit Frostgefahr

Wir empfehlen die Verwendung eines richtig dosierten Frostschutzmittels, um das Einfrieren des Heizungswassers zu verhindern. Andernfalls die Anlage vollständig entleeren.

7 Überprüfung und Wartung

7.1 Kontrolle

Die folgenden Prüfungen mindestens 1-mal jährlich durchführen:

• Sicherheitskomponenten
• Anlagendruck
• Sicherheitsprüfung des Brenners
• Prüfung des Sicherheitsthermostaten
• System für die Neutralisierung des Kondensats

Folgende Wartungsmaßnahmen mindestens 1-mal im Jahr durchführen:

• Reinigen des Brenners
• Reinigung des Kesselkörpers
• Reinigung des Abgaswärmetauschers
• Reinigung des Siphons
• Reinigung des Abgaskreises

7.2 Wasserdruck

Prüfung des Wasserdrucks. Der Wasserdruck muss mindestens 0.8 Bar betragen. Ggf. Druck einstellen, wenn in den heißen Heizkessel übermäßig viel kaltes Wasser eintritt.

Dieser Vorgang ist nur einige Male pro Saison und unter Zugabe von geringen Wassermengen erforderlich; andernfalls das Leck suchen und beseitigen.

7.3 Entleerung

Es wird davon abgeraten, die Anlage zu entleeren, sofern dies nicht unumgänglich ist.

7.4 Wartung

Der Wirkungsgrad des Kessels ist abhängig von dessen Verschmutzungsgrad.

Die erforderlichen Kontrollen und Wartungsarbeiten durch qualifiziertes Fachpersonal durchführen lassen.

Die Wartung und eine vollständige Reinigung des Heizkessels sowie die Reinigung der Abgasleitungen müssen unbedingt mindestens 1 Mal pro Jahr durch einen qualifizierten Fachmann durchgeführt werden.
▶ Die Wartung des Abgaswärmetauschers und der Neutralisationsanlage sind mindestens einmal jährlich durch einen qualifizierten Fachmann vorzunehmen.

Den Siphon und den Kondensatablauf unbedingt einmal jährlich überprüfen und reinigen.

8 Bei Störungen

In der Brenneranleitung aufgeführte Kontrollen durchführen.
Qualifiziertes Fachpersonal benachrichtigen

8.1 Typenschild

i Vor der Meldung von Fehlfunktionen an den Installateur folgende Informationen ermitteln:

1. Typ des Schaltfelds,

2. Typenschild des Abgaswärmetauschers:

3. Seriennummer des Gerätes

4. Herstellungsdatum

5. Typenschild des Brenners:

6. Brennertyp

7. Brennstoffart
8. Brenner Serien-Nr

9. Herstellungsdatum

10. Typenschild des Heizkessels:

11. Heizkesseltyp

12. Seriennummer des Gerätes
13. Herstellungsdatum

C001966 ② ① ③ ④

8.2 Störungen und Abhilfe

■ Der Brenner arbeitet nicht:

Einstellungen des Heizkesselthermostaten prüfen.
In der Brenneranleitung aufgeführte Kontrollen durchführen.
▶ Eine Abschaltung des Sicherheitstemperaturbegrenzers infolge von unverhoffter Überhitzung handeln:

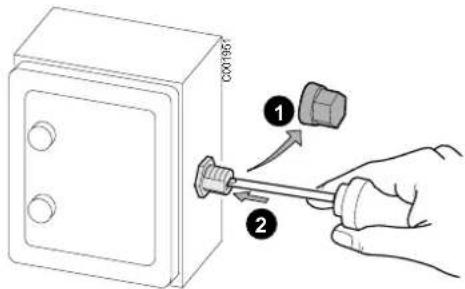

- Heizkessel: Nachprüfen ob der Sicherheitstemperaturbegrenzer entriegelt ist. Um den Heizkessel wieder einzuschalten, den Sicherheitstemperaturbegrenzer wieder aktivieren. Die Sechskantschutzkappe des Sicherheitstemperaturbegrenzers entfernen und gegebenfalls den Stift mittels Schraubendreher eindrücken.

- Kondensator: Nachprüfen ob der Sicherheitstemperaturbegrenzer entriegelt ist: - Schutzkappe abschrauben - Entstörknopf des Steuergerätes drücken

C001957 ① ②

▶ Die Einschaltprozeduren wiederholen. Installateur benachrichtigen.
▶ Leitungsschutzschalter überprüfen

■ Der Brenner arbeitet, aber die Heizkörper sind kalt:

Heizkörper entlüften.
Prüfung des Wasserdrucks. Der Wasserdruck muss mindestens 0.8 Bar betragen. Ggf. Druck einstellen, wenn in den heißen Heizkessel übermäßig viel kaltes Wasser eintritt. Wenn häufig Wasser nachgefüllt werden muss, sollten Sie Ihren Installateur benachrichtigen.
▶ Ordnungsgemäße Funktion der Heizungspumpen prüfen
Einstellung des/der Heizkesselthermostaten prüfen.

9 Technische Daten

Betriebsbedingungen: Prüfbedingungen:

Zulässige Betriebstemperatur: 90 °C

CO₂ Heizöl = 13 %

Zulässiger Betriebsüberdruck: 4 bar Raumtemperatur: 20 °C

Thermostat einstellbar auf 30 bis 90 °C

Sicherheitstemperaturbegrenzer: 110 °C

Sicherheitstemperaturwächter 80 °C - Kondensator

Sichertheitstemperaturwächter für Abgastemperatur: 120 °C

Heizkessel	PU ... CONDENS		354	355	356	357	358	359
Nennwärmeleistung Pn	bei 50/30 °C	kW	93.4	120.3	157.3	192.7	239.7	291.2
Wirkungsgrad nach Hi - 100 % Pn - Durchschnittstemperatur: 70 °C		%	97.8 96.9 96.4	98.1 97.7 97.6
Wirkungsgrad nach Hi - 30 % Pn - Rücklauftemperatur: 50 °C		%	101.5 101.4	101.1 102.2	101.8	101.5
Wirkungsgrad nach Hi - 30 % Pn - Rücklauftemperatur: 30 °C		%	103.0	102.8 103.0	104.7 104.0	103.8
Wasser-Nenndurchflussmenge (Nennwärmeleistung) - ΔT = 20K		m3/h	4.019	5.178	6.769	8.293	10.312	12.530
Stillstandsverluste (1), ΔT = 30K		W	315	335	350	495	500	510
Oberflachverluste (2)		%	69	73	78	83	87	93
Elektrische Zusatzleistung (3)		W	325	435	650	625	625	1100
Wärmeleistungsbereich	bei 50/30 °C	kW	56.7-93.4	93.7-120.3	120.2-157.3	155.4-192.7	191.7-239.7	238.4-291.2
Wärmeleistungsbereich	bei 80/60 °C	kW	55-90	90-115	115-150	150-185	185-230	230-280
Wasserinhalt		Liter	113	133	153	177	197	217
Wasserseitiger Widerstand	ΔT = 10K (1)	mbar	11	18	31	46	68	105
	ΔT = 15K (1)	mbar	4.6	7.4	14.2	19.5	30.1	46
	ΔT = 20K (1)	mbar	2.6	4.2	8.0	11	17	26
Feuerraum	Durchmesser	mm	377	377	377	377	377	377
	Länge	mm	613	718	854	993	1117	1245
	Volumen	m3	0.096	0.122	0.148	0.174 0.200	0.226
Glieder Anzahl			4	5	6	7	8	9
Anzahl der Konvektionsbeschleuniger			6	10	10	10	12	12
Abgasmassenstrom (3) - bei 50/30 °C		kg/h	149	191	248	306	381	463
Abgastemperatur (3)		°C	50	55	61	62	63	65
Verfügbarer Druck am Abgasstutzen		mbar	1.0	0.6	1.8	1.9	1.6	1.7
Widerstand abgasseitig		mbar	0.45	0.8	1.0	1.3	1.6	2.3
Bereitschaftverluste (4)	Δ T = 30K	%	0.38	0.32	0.25	0.28	0.23	0.19
Brennertyp OES			255 LZ-P	351 / 352 LZ-P	353 LZ-P	353 LZ-P	354 LZ-P	355 LZ-P
Gewicht (leer)		kg	678	802	912	1117	1239	1366

(1) Stillstandsverluste, gemäß Norm EN 304

(2) in % des Verlusts in ausgeschaltetem Zustand

(3) Bei Nennwärmeleistung

(4) Bereitschaftverluste, in % der Wärmebelastung - gemäß Norm EN15034

i 1 mbar = 10 mmWS = 10 daPa.

10 Energieeinsparungen

Nachstehend einige Empfehlungen zum Energiesparen:

• Hinter den Heizkörpern reflektierende Platten platzieren.
• Heizkörper nicht abdecken. Keine Vorhänge vor die Heizkörper hängen.
• Rohre isolieren, um Wärmeabstrahlung und Kondensation zu vermeiden.
• Lüftungsgitter nicht blockieren (auch nicht teilweise), da diese zur Verringerung der Raumfeuchtigkeit beitragen. Je feuchter ein Raum ist, desto mehr Heizenergie ist erforderlich.
• Heizung beim Lüften ausstellen (5 Minuten am Tag sind ausreichend)
  Die Einstellung des Thermostaten möglichst nicht verändern. Hauptschalter Ein-/Ausschalter auf OFF stellen.
• Die Heizung bei Abwesenheit nicht vollständig ausschalten. Thermostaten um 3-4 °C niedriger stellen.
• Sonnenwärme maximal nutzen.
• Lieber duschen als baden. Möglichst einen Wasserspar-Duschkopf verwenden.

Garantie

Die rechstverbindlichen Gewährleistungen sind den aktuellen Verkaufsunterlagen (z.B. gültige Preisliste) zu entnehmen.

HINWEIS zur Wartungsverpflichtung:

Dieses Produkt muss jährlich fachgerecht gewartet werden. Sofern diese Forderung nicht erfolgt, ist die Gewährleistung auf 12 Monate begrenzt.

Anhang

Information über die Richtlinien zu Ökodesign und Energieverbrauchskennzeichnung

Inhaltsverzeichnis

1 Besondere Hinweise 3

1.1 Empfehlungen....3
1.2 Technische Daten 3
1.3 Entsorgung und Recycling 4

1 Besondere Hinweise

1.1 Empfehlungen

Hinweis:

Montage-, Einbau- und Wartungsarbeiten am Gerät oder an der Anlage dürfen nur von qualifizierten Fachkräften durchgeführt werden.

1.2 Technische Daten

Tab.1 Technische Parameter für Raumheizgeräte mit Heizkessel

	354 355 356
Brennwertkessel Ja Ja Ja
Niedertemperaturkessel(1)	Nein	Nein Nein
B1-Kessel Nein Nein Nein
Raumheizgerät mit Kraft-Wärme-Kopplung Nein	Nein Nein
Kombiheizgerät Nein Nein Nein
Wärmenennleistung	Prated	kW 90 115	150
Bei Wärmenennleistung und Hochtemperaturbetrieb(2)	P_4	kW	90,0	115,0	150,0
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb(1)	P_1	kW	28,4	36,6	48,1
Bei Wärmenennleistung und Hochtemperaturbetrieb (2)	η_4	%	92,3	91,4	90,9
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb (1)	η_1	%	97,2	97,0	97,2
Hilfsstromverbrauch
Bei Volllast	elmax	kW	0,256	0,366	0,366
Bei Teillast	elmin	kW	0,125	0,179	0,179
Standby	P_SB	kW	0,006	0,006	0,006
Weitere Spezifikationen
Wärmeverlust im Bereitschaftszustand	P_stby	kW	0,710	0,741	0,774
Stickoxidausstoß	NOx	mg/kWh	79	99	95
(1) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C.(2) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteeinlass und eine Vorlauftemperatur von 80 °C am Heizgeräteauslass.

Tab.2 Technische Parameter für Raumheizgeräte mit Heizkessel

	357 358 359
Brennwertkessel Ja Ja Ja
Niedertemperaturkessel ^(1)	Nein	Nein Nein
B1-Kessel Nein Nein Nein
Raumheizgerät mit Kraft-Wärme-Kopplung Nein	Nein Nein
Kombiheizgerät Nein Nein Nein
Wärmenennleistung	Prated	kW	185 230 280
Bei Wärmenennleistung und Hochtemperatur-betrieb ^(2)	P_4	kW	185,0	230,0	280,0
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb(3)	P_1	kW 59,3 73,4 89,3
Bei Wärmenennleistung und Hochtemperatur-betrieb (4)	_4	% 92,5 92,2 92,1
Bei 30 % der Wärmenennleistung und Nieder-temperaturbetrieb (3)	_1	% 98,8 98,1 97,9
Hilfsstromverbrauch
Bei Volllast	elmax	kW 0,556 0,556 1,006
Bei Teillast	elmin	kW 0,272 0,272 0,493
Standby	P_SB	kW 0,006 0,006 0,006
Weitere Spezifikationen
Wärmeverlust im Bereitschaftszustand	P_stby	kW 1,182 1,208 1,236
Stickoxidausstoß NO	x	mg/kWh 101 101 98
(1) Niedertemperaturbetrieb bedeutet eine Rücklauftemperatur (am Heizgeräteeinlass) für Brennwertkessel von 30 °C, für Niedertemperaturkessel von 37 °C und für andere Heizgeräte von 50 °C.(2) Hochtemperaturbetrieb bedeutet eine Rücklauftemperatur von 60 °C am Heizgeräteeinlass und eine Vorlauftemperatur von 80 °C am Heizgeräteauslass.

Verweis:

Kontaktdetails auf der Rückseite.

1.3 Entsorgung und Recycling

Abb.1 Recycling

Warnung

Ausbau und Entsorgung des Heizkessels müssen von einem qualifizierten Installateur unter Einhaltung der örtlichen und nationalen Vorschriften durchgeführt werden.

OERTLI THERMIQUE S.A.S.

OERTLI ROHLEDER WÄRMETECHNIK GmbH

DE

Raiffeisenstraße 3

D-71696 MÖGLINGEN

07141 24 54 0 (Zentrale)

07141 24 54 40 (Ersatzteilwesen)

07141 24 54 88

[e-mail]

www.oertli.de

REMEHA NV/SA

BE

Koralenhoeve 10

B-2160 WOMMELGEM

[phone]

[phone]

[e-mail]

www.remeha.be

WALTER MEIER (Klima Schweiz) AG WALTER MEIER (Climat Suisse) S.A.

Bahnstrasse 24

CH-8603 SCHWERZENBACH

Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden.

Änderungen vorbehalten.

17/09/2015

300018376-001-02

OERTLI THERMIQUE S.A.S.

Z.I. de Vieux-Thann

2, avenue Josué Heilmann • B.P. 50018

F-68801 Thann Cedex
