BEDIENUNGSANLEITUNG EHF 648/28 Heller

Inhaltsverzeichnis Seite

Vorwort 3

Sicherheitshinweise 4

Verpackung / Auspacken 10

Energiesparhinweise 10

Beschreibung / Ausstattung 11

Installations-Anweisung 12

Bedienung 15

Reinigung und Pflege 19

Problemlösung 24

Allgemeine Zubereitungshinweise 25

Garantiebedingungen 31

Technische Daten 32

Altgeräte-Entsorgung 32

▶ Vorwort

Sehr geehrter Kunde,

Bitte lesen Sie die Hinweise dieser Gebrauchsanweisung aufmerksam durch, damit Sie das Gerät kennen lernen und es richtig benutzen.

Prüfen Sie bitte sofort, ob das Gerät unbeschädigt bei Ihnen angekommen ist. Stellen Sie Transportschaden fest, so wenden Sie sich bitte mit einer genauen Schadensangabe an di wo Sie das Gerät gekauft haben bzw. Ihren zuständigen Kundendienst.

Die Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit griffbereit ist. Die Bedienungsanleitung gehört zum Gerät und ist inklusive Garantieschein und Kassenbon sorgfältig aufzubewahren. Bei Besitzerwechsel muss die Anleitung mit ausgehändigt werden.

Achtung!

Bedienen Sie das Gerät erst, wenn Sie sich mit den Hinweisen und dem Inhalt dieser Bedienungsanleitung vertraut gemacht haben.

Das Gerät darf nur, wie in der Bedienungsanleitung beschrieben, verwendet werden! Jeder andere Gebrauch ist unzulässig! Bei Schäden durch falsche Bedienung oder Nichtbeachten der Sicherheitshinweise und Installationsanweisungen erlischt jegliche Haftung und Garantie!

Dieser Elektroherd ist nur zur Verwendung im privaten Haushalt bestimmt.

Ein Elektroherd ist kein Spielzeug! Kinder sollten beaufsichtigt werden, um sicher zustellen, dass sie nicht mit dem Gerät spielen.

Zugängliche Teile, wie die Kochstellen, der Wrasenabzug, das Backraumsichtfenster und andere metallische Teile des Herdes können bei Benutzung heiß werden. Bitte halten Sie kleine Kinder fern!

▶ Sicherheitshinweise

- Der Einsatz des Elektroherdes darf nur für den vorgesehenen Verwendungszweck und nur unter Aufsicht erfolgen.

- Der Elektroherd muss durch einen konzessionierten Elektroinstallateur angeschlossen werden.

- WARNUNG: Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn sie werden ständig beaufsichtigt.

- Zugängliche Teile können bei Benutzung heiß werden, vermeiden Sie das Berühren der heißen Teile des Herdes insbesondere Kochstellen, Wrasenabzug, Backraumtür, Heizelemente im Innern des Backraumes etc.

Kleine Kinder unbedingt fernhalten! Verbrennungsgefahr!

- Lassen Sie Kinder nicht unbeaufsichtigt an den Herd. Es besteht Verbrennungsgefahr bei direktem Kontakt mit dem eingeschalteten Elektroherd.

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes

▶ Sicherheitshinweise

unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn sie werden beaufsichtigt.

• Vorsicht beim Herausziehen der Einschubteile des Backraumes. Verbrennungs- und Verbrühungsgefahr durch Herabkippen dieser Teile!
• Beim Anschluss von Elektrogeräten in Herdnähe ist darauf zu achten, dass die Anschlussleitungen nicht mit dem Kochfeld in Berührung kommen oder unter die heiße Backraumtür eingeklemmt werden.
• WARNUNG: Vor dem Auswechseln der Backraumbeleuchtung ist das Gerät vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden.
• WARNUNG: Beim Auftreten von Rissen, Brüchen oder Sprüngen in der Glaskeramikplatte ist das Kochfeld und der Herd sofort auszuschalten und vom Stromnetz zu trennen, um einen möglichen elektrischen Schlag zu vermeiden. Benachrichtigen Sie den Kundendienst. Beachten Sie die Hinweise zur Pflege und Reinigung der Glaskeramik und des Herdes in der Bedienungsanleitung. Bei unsachgemäßer Behandlung übernehmen wir keine Haftung.

▶ Sicherheitshinweise

• Im Geschirrwagen kann bei Benutzung des Backraumes Stauwärme entstehen. Keine brenn- oder entflammbaren
• Gegenstände oder Utensilien, wie z.B. Reinigungsmittel, Plastikbeutel, Topflappen, Geschirrtücher, Papier usw. und keinesfalls Backraum-Reinigungsspray einlagern!
• Beim Backen in Öl oder Fett (z.B. Pommes Frites) den Bratvorgang sorgfältig überwachen, weil das Öl bzw. Fett wegen Überhitzung leicht aufflammen kann.
• WARNUNG: Beim Arbeiten mit Ölen und Fetten sollten der Herd und insbesondere das Kochfeld wegen Brandgefahr nicht unbeaufsichtigt bleiben. Fette, Öle und Alkohol können sich entzünden. NIEMALS versuchen ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
• WARNUNG: Brandgefahr: niemals Gegenstände auf der Kochfläche lagern.
• Keine Behälter oder Gefäße aus Kunststoff, Aluminium oder Aluminiumfolie auf heiße Oberflächen oder Kochzonen stellen. Benutzen Sie kein Geschirr aus Kunststoff oder Aluminium. Von dem heißen Kochfeld alles fern halten, was anschmelzen kann, z.B. Kunststoffe,

▶ Sicherheitshinweise

Folie etc. Diese Materialien schmelzen bei hohen Temperaturen und können das Kochfeld beschädigen.

• Erhitzen Sie keine ungeöffnete Konservendose oder eine Verbundschichtpackung auf der Kochfläche. Es besteht Gefahr durch Zerplatzen und Beschädigung des Kochfeldes!
• Das Kochfeld oder den Backraum nicht zur Raumheizung verwenden!
• Die Kochzonen werden nach dem Einschalten schnell heiß. Schalten Sie die Kochzonen erst ein, wenn Sie ein Kochgeschirr aufgesetzt haben. Die Kochzonen nicht ohne aufgestelltes Kochgeschirr benutzen.
• Beim Betrieb der Kochzonen und nach dem Abschalten, insbesondere nach dem Abnehmen des Topfes, besteht bis zum Abbau der Restwärme Verbrennungsgefahr an Kochzonen oder Kochfeld.
• Zucker in fester oder flüssiger Form sowie Kunststoff darf nicht auf das heiße Kochfeld gelangen. Beim Erkalten können Risse oder Brüche der Glaskeramik auftreten. Sollte Zucker oder Kunststoff versehentlich auf heiße Kochstellen gelangt sein, darf auf keinen Fall die Kochstelle ausgeschaltet werden, sondern die Zucker- oder Kunststoffreste müssen mit einem Klingenschaber abgeschabt werden. Schützen Sie Ihre Hand vor

▶ Sicherheitshinweise

Verbrennungen! Diese Gefahr besteht auch noch einige Zeit nachdem das Kochfeld ausgeschaltet ist.

• Achten Sie darauf, dass sich in der Nähe des Kochfeldes keine brennbaren Stoffe befinden, die sich unter dem Einfluss der Wärmestrahlung oder durch direkte Berührung (z.B. Gardinen durch zufällige Luftbewegung) entzünden können.
• Heiße (bzw. eventuell sogar glühende) Kochzonen dürfen keiner Zwangskühlung (begießen oder besprühen mit kaltem Wasser) unterzogen werden.
• Verwenden Sie nur Kochgeschirr, welches entsprechend den Angaben des Herstellers zur Benutzung auf Glaskeramik-Kochfeldern geeignet ist.
• Benutzen Sie nur Töpfe und Pfannen mit ebenem Boden, die keine Ränder, Grate oder scharfe Kanten aufweisen. Es entstehen sonst bleibende Kratzer.
• Vermeiden Sie Kochgeschirr mit nassem oder feuchtem Boden auf das Kochfeld bzw. die warmen Kochzonen zu stellen, da dies zu irreversiblen Veränderungen oder Verfärbungen des Kochfeldes führt.
• Vorsicht bei der Verwendung von Simmertöpfen. Simmertöpfe können unbemerkt leer kochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!

▶ Sicherheitshinweise

• Metallische Gegenstände wie Besteck oder Topfdeckel sollten nicht auf der heißen Herdfläche abgelegt werden, da sie sich stark erhitzen können. Verbrennungsgefahr!
• Das Kochfeld oder die geöffnete Backraumtür nicht als Trittfläche oder Ablage benutzen.
• Die Durchführung von Umbau- und Instandsetzungsarbeiten sowie Eingriffe am Herd durch nicht qualifizierte Personen ist verboten.
• Keine Gegenstände auf die geöffnete Backraumtür abstellen.
• Kein Kochgeschirr mit einem Gewicht über 25 kg auf die Kochflächen stellen.
• Zur Reinigung des Herdes keinen Dampfreiniger verwenden!
• Ein Elektroherd ist kein Spielzeug! Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Der Elektroherd darf nicht mit Hilfe einer externen Zeitschaltuhr oder einem separaten Fernwirksystem bedient werden.
• Sollte sich der Elektroherd durch einen Defekt in der Elektrik nicht mehr abschalten lassen, sofort die Haushalt-Sicherung ausschalten und den Kundendienst rufen!

▶ Verpackung / Auspacken

Nach dem Auspacken das Gerät auf Transportschäden und den Lieferumfang auf Vollständigkeit überprüfen! Bei Schäden oder unvollständiger Lieferung wenden Sie sich bitte an Ihr Fachgeschäft, wo Sie das Gerät gekauft haben.

Verpackungsmaterial ordnungsgemäß entsorgen! Alle verwendeten Verpackungsmaterialien sind umweltfreundlich, 100% recyclebar und mit den entsprechenden Symbolen gekennzeichn

Lassen Sie zur Sicherheit Ihrer Kinder keine Verpackungssteile (Plastikbeutel, Karton, Styropo usw.) erreichbar liegen. Plastikbeutel können zu einem lebensgefährlichen Spielzeug für Kir werden!

▶ Energiesparhinweise

Die Nutzung von Energie in verantwortungsvoller Weise spart nicht nur Geld, sondern hilft auch der Umwelt. Und so können Sie Energiesparen: Installieren Sie den Elektrochord nicht in unmittelbarer Nähe eines Kühl- und Gefrierschrankes. Der Energieverbrauch dieser Geräte würde unnötigerweise steigen.

Töpfe und Kochgeschirr

Nur bei Verwendung von Kochgeschirr mit ebenem Boden und einem den verschiedener Kochstellen angepassten Durchmesser, nutzen Sie die Vorteile der Kochzonen voll eine Unebene Topfböden verursachen längere Ankochzeiten und erhöhten Stromverbrauch. Verwenden Sie nur Kochgeschirr, welches nach Herstellerangaben für Glaskeramik-Kochfelder geeignet ist.

Vergessen Sie beim Kochen nicht den Topfdeckel. Kochen mit Topfdeckel verbraucht weniger Energie als ohne.

Das Kochfeld und die Topfböden sollten stetsauber gehalten werden. Verschmutzungen führen zu Störungen in der Wärmeübertragun- und Beschädigung des Glaskeramik-Kochfeldes.

Kochzonen und Backraum

Nutzen Sie die Rest- und Nachwärme der Kochzonen und des Backraumes. Schalten Sie die Kochzonen rechtzeitig herunter (bei längeren Garzeiten ca. 5-10 Minuten vor Beendigung des Kochvorgangs).

Halten Sie die Backraumtür gut verschlossen. Vermeiden Sie unnötiges Öffnen der Backraumtür bzw. Abnehmen der Topfdeckel.

Verschmutzungen an der Türdichtung des Backofens können ebenfalls zu einem Wärme verlust führen. Deshalb auf Verschmutzungen achten und sorgfältig reinigen.

richtig

falsch

falsch

falsch

falsch

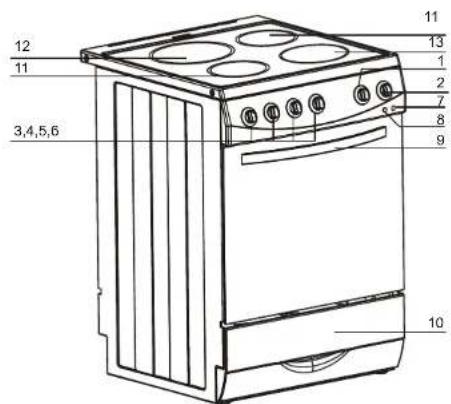

▶ Beschreibung / Ausstattung

12 11 3,4,5,6 11 13 1 2 7 8 9 10

1 Backraum-Temperaturwahlregler
2 Backraum-Betriebswahlregler
3/4/5/6 Regler (stufenlos) für die Bedienung der Kochzonen
7 Kontrollleuchte rot für Betrieb Backraum + Kochzonen
8 Kontrollleuchte orange für Backraumtemperatur
9 Türgriff
10 Geschirrkasten
11/12/13 Kochzonen
2 x HiLight-Kochzonen ø 145 mm je 1200 W
1 x HiLight-Kochzone ø 210 mm / 2300 W
1 x HiLight-Kochzone Ⓞ 180 mm / 1800 W

▶ Installations-Anweisung

Aufstellen des Elektroherdes

Der Küchenraum sollte trocken und gut belüftet sein.

Der Herd kann frei oder in einer Küchenzeile eingebaut werden.

Der Elektroherd entspricht der Wärmeschutzklasse Y, d. h. es ist beim Einbau in einer Kücherzeile darauf zu achten, dass der Herd nur auf einer Seite neben höheren

Küchenmöbeln oder Wänden eingebaut werden darf. Die Einbaumöbel müssen mit entsprechenden Belägen versehen und die verwendeten Klebstoffe müssen

hitzebeständig (100°C) sein. Anderenfalls kann es zu einer Verformung der Beläge oder deren Ablösung kommen. Sollten Sie die

Hitzebeständigkeit der verwendeten Klebstoffe nicht kennen, ist ein Sicherheitsabstand von ca 20 mm vom Herd zu den Möbeln einzuhalten.

Berücksichtigen Sie beim Aufstellen des

Gerätes, dass zu allen Bedien- und

Steuerelementen freier Zugang sichergestellt wird.

» Hinweis:

Dunstabzugshauben sind gemäß den Anweisungen der Bedienungsanleitung für Dunstabzugshauben zu installieren.

Der Herd ist auf einer ebenen und harten Bodenoberfläche aufzustellen (keinen Untersatz verwenden!)

Die bereits im Herdsockel montierten vier Stellschrauben dienen dem Ausgleich und der Anpassung der Herdoberkante zu den anstehenden Möbeln und um die Kochmulde waagerecht auszurichten, damit eine gleichmäßige Verteilung von Fett in der Bratpfanne erfolgt.

Die Stellschrauben sind nach Herausziehen des Geschirrkastens zugänglich und können +/- 5mm justiert werden.

▶ Installations-Anweisung

Anschluss des Elektroherdes

ACHTUNG!

Der Anschluss darf nur von einem konzessionierten Elektro-Installateur oder von einem autorisierten Kundendienst durchgeführt werden!

Nicht autorisierte Personen dürfen keine Veränderungen oder Änderungen an der Elektroinstallation vornehmen.

Die am Anschlussort geltenden Vorschriften des zuständigen Energieversorgungsunternehmens sind zu beachten.

Vor dem Anschluss ist zu prüfen, ob die auf dem Typenschild angegebene Spannung mit der vorhandenen Netzspannung übereinstimmt.

Das Gerät ist ausgelegt für den Anschluss an 400 V 3N\~50 Hz (der Lieferzustand ist 400V 3N\~50 Hz). Der Betrieb erfolgt mit Wechselstrom 230V.

Die Anpassung des Gerätes für die jeweiligen Anschlussmöglichkeiten ist durch ein entsprechende Umlegen der Brücken auf der Anschlussleiste gemäß dem nachfolgenden Anschlussplan realisierba. Der Schaltplan befindet sich auch auf der Rückwand des Gerätes.

Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. Die Anschlussleitung ist in der Entlastungs einrichtung zu befestigen (geeignete Leitungstypen sind H05RR-F oder H05VV-F).

» Achtung!

Es ist zu beachten, dass der Schutzleiter an die Klemme der gekennzeichneten Anschlussleiste angeschlossen werden muss.

Bei der Installation des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät al mit einer Kontakt-Öffnungsweite von mindestens 3 mm vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.

▶ Installations-Anweisung

» Achtung!

Vor jedem Eingriff muss sichergestellt werden, dass das Gerät elektrisch ausgeschaltet ist!

Anschluss-Schaltplan

AnschlussmöglichkeitenAchtung! Spannung der Heizelemente 230V-.Achtung! Bei jeder Anschlussmöglichkeit ist darauf achten, dass der Schutzleiter vom Netz m Klemme PE verbunden wird.				Empfohlene Art der Anschluss-leitung.
1.	Bei 230V Netz Einphasenanschluss. Brücken verbinden die Klemmen 1-3 sowie Klemmen 4-5 für Nulleiter. Schutzleiter au [IMAGE]	1N~		H05VV-F3G4
2.	Bei 400/230 V Stromnetz Zwolphasenanschluss. Brücken verbinden Klemmen 2-3 sowie 4-5 für Nulleiter. Schutzleiter au [IMAGE]	2N~	F	H05VV-F4G2,5
3.	Bei 400/230V Stromnetz Dreiphasen Anschluss. Brücken verbinden Klemmen 4-5 für Nulleiter. Phasenreihenfolge nach 1-2-3. Schutzleiter au [IMAGE]	3N~	F	H05VV-F5G1,5
L1 = R L2 = S L3 = T N = neutrale Leitung PE = Schutzleiter

▶ Bedienung

!! Was Sie vor der ersten Inbetriebnahme des Gerätes beachten müssen

• Entfernen Sie vorhandene Verpackungsmaterialien vom Kochfeld und Backofen.
  • Entleeren Sie den Geschirrkasten.
• Den Herd vor der Inbetriebnahme gründlich reinigen. Die Herdflächen mit einem weichen, feuchten Tuch reinigen und trocken nachwischen.
• Den Backraum sowie das zuvor herausgenommene Backraumzubehör mit warmen Wasser und etwas Spülmittel reinigen und danach trockenreihen.
• Beim ersten Aufheizen des Backraums ist es normal, dass es zu einer leichten Rauch- und Geruchsbildung kommen kann. Der Backraum ist deshalb für ca. 30 min. bei höchster Temperaturstellung (250°C) aufzuheizen, dabei den Raum gut belüften bzw. Fenster öffnen. Vorsicht heiße Oberflächen! Kinder unbedingt fernhalten!

Bedienung der Kochzonen

Bedienung der stufenlos regelbaren Kochzonen:

Die Heizzonen haben verschiedene Heizstufen. Diese Heizstufen können durch Drehen des Regle beliebig nach rechts oder links auf die gewünschte Position eingestellt werden.

Die Markierungen auf dem Bedienknebel zeigen die entsprechenden Stufen der Heizzonen.

Stufe Nutzungsmöglichkeit

0 Heizzone aus, Nutzung der Restwärme
1 Schmelzen von Butter. Schokolade usw.
1-3 Langsames Erhitzen kleiner Speisemengen,
minimale Leistung
3-4 Langsames Erhitzen, Auftauen
5-6 Kochen von Gemüse, Fleisch, Fisch
6-7 Braten von Fleisch, Fisch
8-9 Erhitzen großer Speisemengen, Frittieren mit Öl, Bräunen, Braten mit maximaler Leistung

▶ Bedienung

Kochzonen / Restwärmeanzeige:

Den Kochzonen ist eine Restwärmeanzeige zugeordnet, die als Vierfach-Kontrolllampe zwischen den beiden vorderen Kochzonen angeordnet ist. Die der jeweiligen Kochzone zugeordnete Lampe leuchtet, wenn die Temperatur dieser Zone größer als 50°C beträgt. Dies gilt auch nach Ausschalten des Kochfoldes sowie bei Stromwiderkohr nach Stromausfall. Das Leuchten dieser Restwärmeanzeige wamt den Benutzer vor einem Berühren der heißen Kochfläche. Restwärmeanzeige Nach dem Ausschalten der Heizleistung kann für ca. 5 – 10 Min. die angefallene Restwärme noch für verschiedene Zwecke genutzt werden, z.B. Warmhalten oder Fertligkochen der Speisen, ohne dass die Heizleistung eingeschaltet werden muss.

▶ Bedienung

Funktion und Bedienung Backraum-Betriebswahlregler:

Die Einstellung und Bedienung des Backraumes erfolgt durch den Temperaturwahlregler und den Backraum-Betriebswahlregler.

Temperaturwahlregler:

Die Wahl der gewünschten Backraum-temperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert von 50°C - 250°C.

» Hinweis:

Die Bedienung des Temperaturwahlreglers kann nur in Uhrzeigerrichtung erfolgen. Das Ausschalten erfolgt entgegengesetzt.

Mit dem Backraum-Betriebswahlregler können Sie die gewünschte Betriebsart auswählen.

» Hinweis:

Die Bedienung des Reglers kann in Uhr- zeigerrichtung als auch entgegengesetzt erfolgen.

» Achtung!

Die Funktion des Backraumreglers kann nur erfolgen, wenn zuvor die Temperatur durch den Temperaturwahlregler eingestellt worden ist.

▶ Bedienung

Beschreibung Backraum-Betriebswahlregler

Ober - / Unterhitze und Umluft

Unterhitze

Mit dieser Drehschalterstellung erfolgt das

Durch Drehen des Schalters in diese Beheizen

Position erfolgt das Beheizen Ober- / Unterhitze und Umluft

Ober-1 Unterminze und Umluft. Die Umlufteinheit sorgt für einen Kreislauf

gleichmäßiger Luft im Backraum. Sie

können somit auf bis zu drei Ebenen Braten, Backen oder Dünsten.

Ober- / Unterhitze Großflächengrill

Durch Drehen des Schalters in diese Diese Einstellung ermöglicht das Grillen Position erfolgt das Beheizen des Back- von Speisen und großen Fleischstücken raumes auf konventionelle Weise mit einer hohen Temperatur.

Unterhitze Grill

Diese Schalterstellung ermöglicht, dass Mit dieser Drehschalterstellung können die Unterseite der Speise stärker Speisen und kleine Fleischstücke gegrillt gebraten oder gebacken werden soll werden. (z. B. Backen von nassem Kuchen mit Obstbelag).

▶ Bedienung

Backraumbeleuchtung

Die Backraumbeleuchtung leuchtet, sobald eine Backraumreglereinstellung ausgewählt worden ist.

Grillen

Beim Grillen z.B. mit dem Großflächengrill wird die erzeugte Wärme durch Strahlung an die Speisen abgegeben.

Die Grilldauer ist unterschiedlich und von der Art, Größe und Höhe des Grillgutes abhängig.

Um z. B. den Großflächengrill einzuschalten, gehen Sie bitte wie folgt vor:

• Backraumbetriebswahlregler auf das Symbol „Großflächengrill“ stellen.
  • Temperaturwahlregler auf die maximale Position 250°C dre
• Backraum für ca. 3 - 5 Minuten vorheizen (Backraumtür geschlossen halten)
• Fettpfanne mit dem Grillgut in die gewünschte Einschubebene in den Backraum schieben. (Sollte der Grillrost verwendet werden, achten Sie darauf, dass die Fettpfanne eine Einschubleiste darunter geschoben wird.)

» Achtung!

Halten Sie die Backraumtür während des Grillvorganges geschlossen.

Der Herd und die zugänglichen Teile des Großflächengrills können bei Betrieb sehr heiß werden. Verbrennungsgefahr! Kinder unbedingt fernhalten!

Kontrollleuchten

Die role Kontrolllampe fungiert als gemeinsame Betriebskontrolllampe für den Backofen und die Kochzonen. Sie leuchtet auf wenn irgendeine Schaltstelle betätigt wird und signalisiert somit optisch den Betriebszustand des Gerätes.

Die orange Kontrolllampe leuchtet auf, wenn Backraumbetriebswahlregler und Temperaturwahlregler eingestellt sind und erlischt, sobald die vorgewählte

Temperatur im Backofen erreicht ist. Falls die Temperatur absinkt, schaltet die Heizung wieder ein und gleichzeitig leuchtet die orange Kontrolllampe wieder auf.

Die rote Kontrolllampe leuchtet immer, solange Backofen oder Kochzonen in Betrieb sind, auch wenn die orange Lampe erloschen ist.

▶ Bedienung

Beschreibung Backraum

Der Backraum verfügt über 5 Einschubebe

Das beigelegte Zubehör kann je nach Wt in die vorhandenen Einschubebenen des Backraumes eingeschoben werden.

» Achtung!

Bestücken Sie die Einschubebenen mit de Zubehör immer von unten nach oben.

Einsetzen des Grillrostes:

Achten Sie darauf, dass der Grillrost körne in die gewünschte Ebene des Backraumes geschoben wird (siehe Abbildung).

+ ⑤ ④ ③ ② ①

▶ Reinigung und Pflege

Allgemeine Hinweise

» Achtung!

Vor jeder Reinigung den Elektroherd unbedingt spannungsfrei machen!!

Die Pflege und Reinigung des Herdes sowie dessen Wartung ist wichtig, um die Funktionsfähigkeit des Gerätes aufrechtzuerhalten.

Bevor Sie mit den Reinigungsarbeiten beginnen, drehen Sie alle Schalter auf di

. 0 / • * Position und lassen Sie den vollständig abkühlen.

Die Herdteile können mit wamen Wasser und etwas Spülmittel gereinigt und mit einem handelsüblichen Pflegamittel gepflegt werden. Emaillierte Teile feucht und anschließend mit einem trockenen weichen Tuch abwischen.

Verwenden Sie niemals Scheuermittel oder andere aggressive Reinigungsmittel, da diese die Oberfläche des Herdes beschädigen können.

» Achtung!

Zur Reinigung bitte niemals einen Dampfreiniger benutzen!

▶ Reinigung und Pflege

Glaskeramik-Kochfeld

Widmen Sie der Pflege Ihres Glaskeramik Kochfeldes besondere Beachtung.

Obwohl das Glaskeramik-Kochfeld sehr widerstandsfähig ist, braucht es eine regelmäßige Pfiege. Reinigen Sie das Kochfeld nach jeder Benutzung leicht und einmal wöchentlich gründlich, wenn möglich im warmen Zustand (nach Erlöschen der Restwärmeanzeige).

Vermeiden Sie das Einbrennen von übergelaufenem Kochgut und starke Verschmutzungen.

Nach der Reinigung mit einem feuchten Tuch und handelsüblichen Reinigungsmitteln (jedoch keine Scheuermittel, diese zerkratzen die Glasfläche) ist das Kochfeld mit einem sauberen Tuch trocken zu reiben. Benutzen Sie keine Metallschwämme, Pulverreiniger oder korrodierende Reinigungssprays. Es dürfen keine Reinigungsmittelreste auf der Glaskeramik- oberfläche zurückbleiben. Übergekochte bzw. eingebrannte Schmutzreste sind mit einem Glaskeramikschaber zu entfernen. Achtung der Schaber ist sehr scharf und kann be unachtsamern Gebrauch schwere Schnittwunden verursachen. Achten Sie bei der Reinigung des Kochfeldes darauf, dass der Rahmen des Glaskeramik-Kochfeldes insbesondere bei Verwendung des Schabers nicht beschädigt wird. Achten Sie darauf, dass an den aufgesetzten Töpfen keine Kalkreste oder Sandkörner haften. Dadurch können Kratzer auf der Glaskeramikfläche entstehen. Vermeiden Sie das Herunterfallen von Töpfen oder spitzen Gegenständen auf das Kochfeld.

Backraum / Backraumtür

Nach jedem Gebrauch den Backraum reinigen. Zuvor bei geöffneter Herdtür den Backraum abkühlen lassen. Während der Reinigung kann die Backraumbeleuchtung für eine bessere Sicht eingeschaltet werden, indem der Backraumfunktions-Wahlschalter auf eine beliebige Position gedreht wird. Der Temperaturwahlregler muss dabei auf Position „0“ eingestellt bleiben.

Die Zubehörteile herausnehmen. Den Backraum und die Zubehörteile mit lauwarmen Wasser und etwas Spülmittel oder einem handelsüblichen Backraum-Spray reinigen und mit einem weichen Tuch trocken wischen.

Die Reinigung der Glasteile darf nur im kalten Zustand erfolgen. Für die Reinigung des Glases der Backraumtür warmes Wasser und handelsübliche Spülmittel benutzen.

Keine aggressiven abrasiven

Reinigungsmittel oder scharfe Metallschaber für die Reinigung des Glases der Backraumtür benutzen, da sie die Oberfläche zerkratzen und das Glas beschädigen oder

zerstören können.

Die Backraumtür lässt sich zum Reinigen des Herdes abnehmen (siehe Punkt „Backraumtür aushängen“).

▶ Reinigung und Pflege

Geschirrkasten

Den Geschirrkasten können Sie zur Reinigu vollständig herausnehmen.

Ziehen Sie den Geschirrkasten bis zum Anschlag horizontal heraus und heben Sie diesen leicht an, damit die Führungsbuchser aus der mittigen Führungsschiene herausglei können.

Reinigen Sie den Geschirrkasten mit einem

feuchten Tuch und einem milden Reinigungsmittel und wischen Sie diesen trocken nach.

Nach erfolgter Reinigung ist darauf zu achten, dass die Führungsbuchsen am Geschirrkas richtig und vollständig in die Führungsschiene wieder eingeschoben werden.

▶ Reinigung und Pflege

Auswechseln der Backraum- beleuchtung

» WARNUNG! Vor dem Auswechseln der Backraumbeleuchtung den Herd unbedingt spannungsfrei machen.

Drehen Sie alle Schalter der Bedienblende auf die „0 / •“ Stellung und schalten S Stromzufuhr ab (Sicherungen herausdrehen).

Stellen Sie sicher, dass das Gerät abgeschaltet und von der Stromzufuhr getrennt um einen möglichen elektrischen Schlag zu vermeiden.

ACHTUNG! Um Beschädigungen des Leuchtmittels zu vermeiden, wechseln Sie dieses niemals mit bloßen Händen.

Benutzen Sie dafür immer ein sauberes trockenes Tuch oder Handschuhe.

Verunreinigungen an den Fingern können zu vorzeitigen Schäden an der Leuchte führen. Drehen Sie die Abdeckung der Backraumbeleuchtung heraus, reinigen Sie diese und wischen Sie sie unbedingt trocken.

ACHTUNG! Benutzen Sie zum Wechseln der Beleuchtung keinen Schraubendreher oder anderes Werkzeug, da dadurch die Oberfläche des Backraumes oder die Lamponfassung beschädigt werden kann.

Entfernen Sie das Leuchtmittel aus der Fassung und ersetzen Sie dieses gegen ein neues.

Achten Sie bitte darauf, dass die Leuchte exakt in die Keramikfassung wieder eingesetzt wird.

Parameter der Backraum-Halogenleuchte:

300°C hitzebeständig

230-240V / 50 Hz

Leistung: 25 W

Fassung: G9

Schrauben Sie nun die Abdeckung der Backraumbeleuchtung wieder ein und achten Sie auf einen korrekten, festen Sitz.

Überprüfen Sie, dass die Abdeckung trocken

ist, bevor Sie diese wieder einschrauben. Achtung: Der Ersatz des Leuchtmittels ist nicht in der Garantie enthalten.

▶ Reinigung und Pflege

Backraumtür aushängen

Die Backraumtür lässt sich zum Reinigen des Backraums abnehmen:

- Öffnen Sie die Backraumtür. Ziehen Sie die Klappbügel an den Scharnieren an beiden Seiten nach oben und legen Sie diese nach vom um.

- Tür leicht zudrücken, anheben und nach vom herausziehen.

• Mit der herausgenommenen Backraumtür vorsichtig hantieren, damit diese nicht beschädigt wird.
• Zum Einsetzen der Backraumtür verfahren Sie in umgekehrter Reihenfolge.
• Achten Sie beim Einselzen der Tür darauf, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Sollte dies nicht der Fall sein, können die Scharniere beim Schließen der Backraumtür beschädigt werden.
• Backraumtür schließen und den sicheren Sitz der Tür überprüfen.

▶ Reinigung und Pflege

Herausnehmen bzw. Wechseln der inneren Herdscheibe

Nehmen Sie die Backraumtür heraus, wie zuvor beschrieben.

Schrauben Sie mit einem Kreuzschlitzschraubendreher die Kunststoff-Vemiegelung, an der Oberseite der Tür an beiden Seiten ab.

Lösen Sie den zweiten Spermmechanismus und nehmen Sie die innere Glasscheibe vorsichtig heraus.

Reinigen Sie diese mit warmen Wasser und einem milden Reinigungsmittel.

Nach der Reinigung setzen Sie die Glasscheibe wieder ein. Achten Sie darauf, dass die Glasscheibe trocken ist, bevor Sie diese wieder einsetzen. Befestigen Sie die Glasscheibe, indem Sie die oben beschriebenen Handlungen in umgekehrter Reihenfolge ausführen.

Was ist, wenn .... (etwas nicht funktioniert?)

Bei jeder Störung:

• Alle Bedienelemente des Herdes ausschalten.
  • Die Stromzufuhr des Herdes abschalten.
  • Reparatur beim Kundendienst anmelden

Bevor Sie den Kundendienst rufen, überprüfen Sie bitte, ob Sie aufgrund der folgenden Hinweise die Störung selbst beheben können.

Woran kann es liegen, dass	Mögliche Ursache	Maßnahmen
der Herd nicht funktioniert.	Stromausfall	Prüfen Sie, ob die Sicherungen im Sicherungskasten in Ordnung sind. Durchgebrannte Sicherungen ersetzen
die Kontrollampen nicht funktionieren		Prüfen Sie, ob Sie den Bodienvorga der Schalter vollständig ausgeführt haben.
die Backraum-Beleuchtung nicht funktioniert.	Das Leuchtmittel ist defekt oder beschädigt	Defekles Leuchtmittel auswechseln (siehe Abschnitt „Reinigung und Pfles

▶ Allgemeine Zubereitungshinweise

>> Achtung!

Die Angaben in den nachfolgenden Tabellen sind nur Richtwerte die in der Praxis nach oder unten abweichen können und sollten den eigenen Erfahrungen und Gewohnheiten entsprechend angepasst werden. Diese Werte sind u. a. auch abhängig vom Back- oder Bratgeschirr, von deren Form und Größe sowie dem gewünschten Bräunungsgrad.

Backen

• Verwenden Sie zum Backen das mitgelieferte Zubehör.
• Es können auch handelsübliche Backformen und Bleche verwendet werden, die auf der Grillrost zu stellen sind.
• Falls Sie zum Backen die Reglereinstellung Ober-/Unterhitze oder Ober-/Unterhitze und Umluft verwenden, stellen Sie zuvor den Temperaturwahlschalter auf die entsprechende Temperatur. Berücksichtigen Sie die jeweilige Temperatureinstellung.
• Beim Backen mit Umluft können Sie die Temperaturen um ca. 20°C niedriger einsteller als bei konventioneller Ober-/Unterhitze. Das Umluftgebläse lässt die Luft im Backraum gleichmäßig zirkulieren und hat zur Fc dass im gesamten Backraum eine gleichmäßige Temperaturverteilung herrscht und die Wärme besser auf die Speisen übertragen wird. Die Vorheizzeit des Backraumes kann dadurch verringert werden.
• Verwenden Sie nur eine Einschubebene, um ein optimales Backergebnis zu erzielen. Das Vorheizen des Backraumes verkürzt die Backzeit.
• Es ist ratsam und energiebewusst, wenn Sie die Speicherwärme des Backraumes nach dem Ausschalten der Backraumheizung mit in die Backzeit einbeziehen.

Bei der Wahl der Backraumtemperatur gelten folgende Grundsätze:

Dünn aufgerollter Teig → große Hitze → kurze Backzeit Dicke Lagen und flüssige Teigeweniger Hitze → längere Backzeit

Die Backzeit wird auch von den verwendeten Backformen und -blechen beeinflusst:

Dunkle niedrige Formen → verkürzen die Backzeit Blanke/helle höhere Formen → verlängern die Backzeit

▶ Allgemeine Zubereitungshinweise

Tabelle: Backen
Die nachfolgende Tabelle enthält Anhaltspunkte über Einschubebene, Temperatureinstellung und Richtwerte der Backzeit für verschiedenen Backwerk.

Art des Gebäcks	Einschub-ebene(von unten)	Temperatur(°C)	Einschub-ebene(von unten)	Temperatur(°C)	Backzeit(in Min.
Kuchen / Süßes Gebäck
Rösenenkuchen	2	160-170	2	150-160	55-70
Napfkuchen	2	160-170	2	150-160	60-70
Käsekuchen	2	180-190	3	160-170	60-80
Obstkuchen	2	190-200	3	170-180	50-70
Obstkuchen mit Zuckerglasur	2	160-190	3	160-170	60-70
Biskuitkuchen	2	180-190	2	160-170	30-40
Struselkuchen	3	190-200	3	170-180	25-35
Obstkuchen (Mürbeteig)	3	160-190	3	160-170	50-70
Kirschkuchen	3	190-210	3	170-200	30-50
Biskurolle	3	190-200	3	170-180	15-25
Fruchtschnitte	3	160-170	3	150-160	25-35
Hefekranz	2	190-210	3	180-210	35-50
Weihnachtsgebäck	2	180-190	3	170-200	45-70
Apfelkuchen	2	190-210	3	170-200	40-60
Blätterteig	2	180-190	3	160-170	40-60
Salziges Gebäck
Schinkenrolle	2	190-200	3	170-180	45-60
Pizza	2	220-240	3	210-230	30-45
Brot	2	200-220	3	180-210	50-60
Kleingebäck
Brötchen	3	180-190	3	160-170	15-25
Kelse	3	180-190	3	160-170	20-30
Plundergebäck	3	190-210	3	170-200	20-35
Blätterteig	3	200-210	3	180-200	20-30
Windbeutel	3	190-210	3	170-200	25-45
Tiefgefrorene Spelsen
Käsekuchen	2	190-200	3	170-200	50-70
Pizza	2	210-230	3	200-220	20-30
Pommes Frilss	2	210-230	3	200-220	20-35
Kartoffelpuffer	2	210-230	3	200-220	20-35

▶ Allgemeine Zubereitungshinweise

Braten

• Im Backraum kann jeder Braten zubereitet werden, es ist aber ratsam, nur Fleisch vor über 1 kg zu braten. Bei geringerem Gewicht oder kleinen Portionen empfiehlt es sie aus Gründen der Wirtschaftlichkeit das Kochfeld zu verwenden.
• Verwenden Sie zum Braten im Backraum die Reglereinstellung Ober-/Unterhitze oder Ober-/Unterhitze und Umluft und stellen Sie den Temperaturwahlschalter auf die entsprechende Temperatur. Beim Braten mit Umluft können die Temperaturen um ca. 20°C niedriger eingestellt werden als bei konventioneller Beheizung.
• Benutzen Sie zum Braten das mitgelieferte Zubehör Grillrost und Fettpfanne. Es empfiehlt sich ebenfalls die Verwendung von feuerfestem Geschirr mit hitzebeständigen Griffen. Verwenden Sie kein Kochgeschirr aus Edelstahl.
• Zum Braten können Sie den Grillrost in Verbindung mit der Fettpfanne zusammen benutzen oder auch nur die Fettpfanne.
• Beim Braten auf dem Grillrost empfiehlt es sich ein Blech mit etwas Wasser in die u Einschubebene einzuschleben.
• Der Braten sollte mindestens einmal (nach der Hälfte der Garzeit) gewendet und ab u zu mit der entstehenden Soße begossen werden (kein kaltes Wasser verwenden).

Beachten Sie die richtige Brattemperatur. Diese richtet sich vor allem nach der Größe ur und Fleisches:

Große	Fleischstücke	→ niedrige	Temperatur	→ längere	Garzeit
Kleine	Fleischstücke	→ höhere	Temperatur	→ kürzere	Garzeit

- Lassen Sie den fertig gegarten Braten niemals im Backraum erkalten. Der durch die Nachwärme entstehende Dunst kann zur Korrosion des Backraumes führen.

▶ Allgemeine Zubereitungshinweise

Tabelle: Braten

Die nachfolgende Tabelle enthält Anhaltspunkte über Einschubebene, Temperatureinstellung und Richtwerte der Garzeit für verschiedenen Bratgut.

Art der Speis	Gewicht (in Gramm)	Einschub- ebene (von unten)	Temperatur (°C)	Einschub- ebene (von unten)	Temperatur (°C)	Garzeit (in Min.)
Rindfleisch
Rindfleisch Rippenstück	1000	2	210-230	2	200-220	100-120
Rindfleisch Rippenstück	1500	2	210-230	2	200-220	120-150
Rinderbraten (halb durchgebraten)	1000	2	230-240	2	220-230	30-40
Rinderbraten (durchgebraten)	1000	2	230-240	2	220-230	40-50
Schweinefleisch
Schweinebraten mit Haut	1500	2	190-200	2	170-180	140-160
Schinken/Filet	1500	2	200-210	2	180-190	120-150
Schinken/Filet	2000	2	190-210	2	170-200	150-180
Schweinefleisch Rippenstück	1500	2	210-230	2	200-220	120-140
Rollbraten	1500	2	210-230	2	200-220	120-140
Schweinekoteleit	1500	2	190-210	2	170-200	100-120
Hackfleisch	1500	2	220-230	2	210-220	60-70
Kalbsfleisch
Kalbsrolle	1500	2	190-210	2	170-200	90-120
Kalbshachse	1700	2	190-210	2	170-200	120-130
Lammfleisch
Lamm Rippenstück	1500	2	200-210	2	180-200	100-120
Hammetfleisch mit Knochen	1500	2	200-210	2	180-200	120-130
Wild
Hase Rippenstück	1500	2	200-220	2	180-210	100-120
Geflügel
Ganzes Hähnchen	1200	2	210-220	2	200-210	60-70
Huhn	1500	2	210-220	2	200-210	70-90
Ente	1700	2	190-210	2	170-200	120-150
Gans	4000	2	170-180	2	150-160	160-200
Truthahn	5000	2	160-170	2	140-150	160-240
Fisch
Fisch (ganz)	1000	2	210-220	2	200-210	50-60
Fisch (Auflauf)	1500	2	190-210	2	170-200	50-70

▶ Allgemeine Zubereitungshinweise

Grillen

• Beim Grillen mit dem Großflächengrill bzw. Standardgrill wird die erzeugte Wärme durch Strahlung an das Grillgut abgegeben. Es ist ralsam, den Grill vor dem Einschieben c Grillgutes ca. 3 - 5 Minuten vorzuheizen, denn dann hat dieser seine volle Heizleistu erreicht.
  • Die Grilldauer ist unterschiedlich und von der Art, Größe und Höhe des Grillgutes abhängig.
• Verwenden Sie zum Grillen im Backraum die Regiereinstellung „Großflächengrill“ oder „Grill“ und stellen Sie den Temperaturwahlschalter auf die entsprechende Temperatur.
• Bevor Sie das Grillgut auf dem Grillrost platzieren, empfehlen wir den Grillrost mit Öl Felt einzureiben, damit das Grillgut nicht am Grill anhaftet.
• Platzieren Sie das Grillgut auf dem Grillrost und stellen Sie den Grillrost auf die Fettpfanne. Danach schieben Sie beide Teile in die entsprechende Einschubebene des Backraumes. Hallen Sie beim Grillen die Backraumtür verschlossen.
• Wenden Sie nach der Hälfte der Grillzeit das Grillgut, um ein gleichmäßiges Bräunungs- ergebnis zu erreichen. Bei großen und hohen Fleischstücken oder je nach Bedarf sol das Grillgut mehrmals gewendet werden.
• Verwenden Sie zum Grillen hitzebeständiges Grillbesteck um Verbrennungen zu vermeiden.

>> Hinweis!

Reinigen Sie nach jedem Back-, Bral- oder Grillvorgang den Backraum. Beachten Sie die genannten Reinigungshinweise.

Halten Sie Ihre Kinder unbedingt von den heißen Herdteilen fern!

▶ Allgemeine Zubereitungshinweise

Tabelle: Grillen
Die nachfolgende Tabelle enthält Anhaltspunkte über Einschubebene, Temperatureinstellung und Richtwerte der Grillzeit für verschiedenen Grillgut.

Spelseart	Gewicht (in Gramm)	Einschub- ebene (von unten)	Temperatur (°C)	Temperatur (°C)	Grillzeit (in Minuten)
Fleisch u. Wurst
2 Beefsteak (leicht durchgebraten)	400	5	240	240	14-16
2 Beefsteak (medium)	400	5	240	240	16-20
2 Beefsteak (durchgebraten)	400	5	240	240	20-23
2 Schweinerippenfillets	350	5	240	240	19-23
2 Schweinebacken	400	5	240	240	20-23
2 Kalbsteak	700	5	240	240	19-22
4 Lammkotelett	700	5	240	240	15-18
4 Grillwürste	400	5	240	240	9-14
2 Fleischscheiben mit Käse überbacken	400	5	240	240	9-13
1 Hähnchen (halbiert)	1400	3	220-230	240-250	28-33 (1.Seite) 23-28 (2.Seite)
Fisch
Lachstfliet	400	4	240	240	19-22
Fisch in Alurolle	500	4	230	230	10-13
Toast
4 Scheiben Weißbrot	200	5	240	240	1,5-3
2 Scheiben Schrotbrot	200	5	240	240	2-3
Toast-Sandwich	600	5	240	240	4-7
Fleisch/Geflügel
Erle	2000	1	160-180	150-170	80-100
Hähnchen	1000	3	170-180	180-200	60-70
Schweinebraten	1500	3	150-170	180-180	90-120
Schweinerippe	1500	3	150-170	180-180	100-180
Schweinshachse	1000	3	150-170	180-180	120-160
Roastbeef/Rinderfliet	1500	3	180-190	190-200	40-80

▶ Garantiebedingungen

Für diesen Elektroherd leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Die Garantiezeit beträgt 24 Monate und umfasst Schäden oder Mängel am Gerät, die nachweislich auf einem Werksfehler beruhen. Sie beginnt am Tag der Übergabe, was durch Rechnung, Lieferschein oder andere Unterlagen nachzuweisen ist. Bei nachweislich gewerblichen Gebrauch oder gleichzusetzender Beanspruchung ist die Garantie auf 6 Monate begrenzt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z.B. Glas, Kunstst oder Leuchtmittel. Emaille- und Lackschäden unterliegen nur dann der Garantie, wenn sie innerhalb von vier Wochen nach Übergabe des Gerätes unserem Kundendienst angezeigt werden. Dabei ist der Kaufbeleg mit Kauf- oder Lieferdatum vorzulegen.
3. Im Garantiefall hat der Käufer Anspruch auf Nachbesserung durch einen Heller-Kundendienst. Im Falle einer gescheiterten Nacherfüllung und des daraus entstandene Anspruches auf Wandlung gegen ein Neugerät oder Rücktritt muss der Kunde einem Wertersatz für Gebrauchsvorteil von 1/30 je Monat mindestens aber 20% des Kaufpreises leisten.
4. Die Garantiezeit für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
5. Der Garantieanspruch erlischt bei Nichtbeachtung der Installations- und Gebrauchs-Anweisung sowie bei Nichtverwendung von Original-Ersatzteilen bzw. bei Eingriffen von Personen, die hierzu von uns nicht ermächtigt wurden.
6. Bei Fehlern am Glaskeramikherd-Kochfeld ist der Garantieanspruch ausschließlich der Firma Heller Elektro-Hausgeräte GmbH in Falkenberg anzuzeigen.

▶ Technische Daten

Nennspannung:	230/400V - 50 Hz
Kochzonen:
2 Hilight-Kochzonen ∅ 145 mm	je 1,2 kW
1 Hilight-Kochzone ∅ 180 mm	1,8 kW
1 Hilight-Kochzone ∅ 210 mm	2,3 kW
Nennleistung Kochzonen gesamt:	6,5 kW
Backofen:
Ober-/Unterhitze	2,0 kW (0,85 / 1,15 kW)
Unterhitze	1,15 kW
Ober-/Unterhitze + Umluft	2,0 kW
Unterhitze + Umluft	1,15 kW
Großflächengrill (OH+Grill)	1,95 kW (0,65 + 1,1 kW)
Grill	1,1 kW
Nennleistung gesamt:	max. 8,5 kW
Nettovolumen des Backraumes	56 l
Energieeffizienzklasse:	A (siehe Energiestkett)
Backraumbeleuchtung:	25 W
Gewicht:	ca. 45 kg
Zubehör:	1 Grillrost
	1 Backblech
	1 Fettpfanne
Abmessung (HxBxT)	85 x 60 x 60 cm

▶ Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mittmischen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer zusätzlichen örtlichen Entsorgungsstelle. Ihrer Müllabfuhr oder dem Geschäft in dem Sie das Produkt erworben haben. Dieses Symbol ist nur in der Europäischen Union gültig.

CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt Richtlinie über die „Elektromagnetische Verträglichkeit (Richtlinie 2004/108/EG), „Niederspannungsrichtlinie (Richtlinie 2006/95/EG) und Richtlinie „RoHS“ (Richtlinie 2011/65/EU).

HELLER Elektro-Hausgeräte GmbH
Möhlberger Straße 34 D. 24865 Fällenbrug Ehrin
D-04685 Pakenberg/Eister Kundezeporia -Telefon: [phone]
Email: [e-mail]
www.hellen-elektra.de

6.4.20(2015)
