Produkttyp	Bluetooth-Audio-Transmitter
Marke	Imperial
Modell	BAT 2
Farbe	Schwarz
Bluetooth-Version	3.0 + EDR
Kompatibilität	Bluetooth 1.1, 1.2, 2.0, 2.1
Übertragungsreichweite	Bis zu 10 m (33 ft)
Übertragungsfrequenz	2,4 GHz
Sendeleistung	+4 dBm
Empfängerempfindlichkeit	-91 dBm
Interner Pufferspeicher	32 kB
Stromversorgung	USB 5V DC, 1A
Audioeingang	3,5 mm Stereoklinke (RCA oder AUX)
LED-Anzeigen	Grün (Verbindungsmodi), Blau (verbunden)
Bedientaste	Oben zur Verbindungsverwaltung und Standby-Aufweckfunktion
Enthaltene Kabel	USB-Kabel, 3,5 mm RCA-Audiokabel, Cinch R/L auf 3,5 mm Adapter
Abmessungen (ca.)	5,5 x 2,5 x 1,2 cm
Gewicht (ca.)	15 g
Betriebstemperatur	0°C bis 40°C
Zertifizierung	CE

Häufig gestellte Fragen - BAT 2 Imperial

Wie verbinde ich den BAT 2 mit meinem Fernseher?

Verbinden Sie den BAT 2 über das mitgelieferte 3,5-mm-RCA-Kabel oder den Adapter mit dem Kopfhörer- oder AUX-Ausgang Ihres Fernsehers. Versorgen Sie den BAT 2 dann über USB mit Strom. Der Sender wechselt automatisch in den Pairing-Modus. Aktivieren Sie Bluetooth an Ihren Kopfhörern oder Lautsprechern; diese sollten sich automatisch verbinden.

Was zeigt die LED an?

Die grüne LED blinkt schnell (4 Mal/Sekunde) bei der Suche nach neuen Geräten, langsam (2 Mal/Sekunde) bei der Suche nach einem bereits verbundenen Gerät. Ein durchgehend blaues Leuchten zeigt eine erfolgreiche Bluetooth-Verbindung an. Extrem langsames grünes Blinken (zweimal alle 5 Sekunden) bedeutet Bereitschaftsmodus.

Kann ich mehrere Geräte gleichzeitig verbinden?

Nein, der BAT 2 kann nur jeweils ein Bluetooth-Gerät verbinden. Um das Gerät zu wechseln, beenden Sie die aktuelle Verbindung durch Drücken der Taste oder Deaktivieren von Bluetooth am verbundenen Gerät und koppeln Sie dann das neue Gerät.

Wie kann ich den Speicher der gekoppelten Geräte zurücksetzen oder löschen?

Der BAT 2 wechselt automatisch in den Modus 'neue Verbindung', wenn er 40 Sekunden lang kein bekanntes Gerät findet. Um eine neue Kopplung zu erzwingen, drücken Sie die Taste, um die Suche neu zu starten. Es gibt kein manuelles Zurücksetzen, aber der Speicher wird überschrieben, wenn ein neues Gerät gekoppelt wird.

Wie groß ist die Übertragungsreichweite?

Die maximale Bluetooth-Übertragungsreichweite beträgt im Freien bis zu 10 Meter (33 Fuß). Wände und Hindernisse können die Reichweite verringern.

Unterstützt es aptX oder hochwertige Audio-Codecs?

Nein, die Anleitung erwähnt aptX nicht. Es verwendet die standardmäßige Bluetooth-3.0-Audioübertragung. Die Audioqualität hängt von Ihrer Quelle und dem Empfangsgerät ab.

Warum schaltet der BAT 2 in den Bereitschaftsmodus?

Wenn der BAT 2 innerhalb von 60 Sekunden nach dem Einschalten kein Gerät zum Verbinden findet, wechselt er automatisch in den Bereitschaftsmodus, um Strom zu sparen. Die grüne LED blinkt sehr langsam. Drücken Sie die Taste oben, um ihn zu aktivieren und wieder in den Verbindungsmodus zu gelangen.

Kann ich es mit Geräten ohne Bluetooth verwenden?

Ja, der BAT 2 ist dafür ausgelegt, jedes Gerät mit einem 3,5-mm-Kopfhörer- oder AUX-Ausgang mit Bluetooth-Funktionalität auszustatten, z. B. ältere Fernseher, Stereoanlagen oder Musikplayer.

Ist es mit Bluetooth-5.x-Geräten kompatibel?

Ja, Bluetooth ist abwärtskompatibel. Der BAT 2 (Version 3.0+EDR) kann eine Verbindung zu neueren Bluetooth-5.x-Geräten herstellen, arbeitet jedoch mit den Fähigkeiten seiner eigenen Version.

Wie aktualisiere ich die Firmware?

Die Anleitung erwähnt kein Firmware-Update-Verfahren. Das Gerät unterstützt wahrscheinlich keine vom Benutzer aktualisierbare Firmware.

BEDIENUNGSANLEITUNG BAT 2 Imperial

Kurzbedienungsanleitung Quick start guide

Kurzbedienungsanleitung

1. Produktbeschreibung

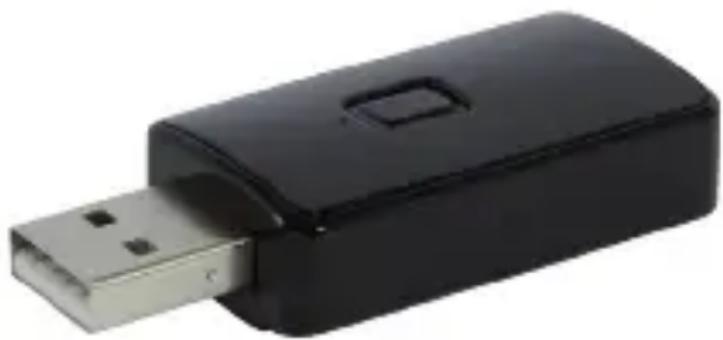

Der IMPERIAL BAT 2 ist ein Bluetooth Transmitter zur drahtlosen Übertragung von Audio-Signalen einer Quelle auf Bluetooth-fähige Geräte zur Audio-Wiedergabe wie z.B. Kopfhörer oder Lautsprecher-systeme.

2. Lieferumfang

• IMPERIAL BAT 2
• USB Verlängerung
  • Audio-Adapterkabel Cinch R/L auf 3.5mm
  • 3.5mm Audio-Kabel

3. Inbetriebnahme

3.1 Quelle anschließen

Verbinden Sie zunächst den BAT 2 über das im Lieferumfang enthaltene 3.5mm Anschlusskabel bzw. mit dem 3.5mm Adapterkabel mit dem Kopfhörer- bzw. Audioausgang der Audioquelle, deren Signale Sie via Bluetooth übertragen möchten. Näheres hierzu entnehmen Sie bitte der Bedie-

nungsanleitung der entsprechenden Audioquelle.

3.2 Stromversorgung herstellen

Der BAT 2 wird via USB mit Strom versorgt. Nachdem der Transmitter wie unter 3.1 beschrieben mit der Audioquelle verbunden wurde, stecken Sie den BAT 2 bitte in eine entsprechende USB Buchse. Der BAT 2 ist nun betriebsbereit und befindet sich im Verbindungsmodus.

Hinweis: Bitte beachten Sie, dass diese USB Buchse einen ausreichend hohen Versorgungsstrom (5V, 1 A) bereitstellen muss.

4. Bluetooth-Verbindung herstellen

4.1 Verbinden

Aktivieren Sie das zu verbindende Bluetooth-Gerät. Da der BAT 2 nach dem Einschalten bereits im Suchmodus ist, sollte eine Bluetooth-Verbindung automatisch hergestellt werden.

Nähere Informationen entnehmen Sie bitte der Bedienungsanleitung des zu verbindenden Gerätes.

Zur Verbindung des BAT 2 mit anderen Geräten stehen unterschiedliche Verbindungsmodi zur Verfügung:

- Verbindungsmodus „neu“

Bei der ersten Inbetriebnahme sucht der BAT 2 nach neuen Bluetooth-Verbindungen, die grüne Status-LED blinkt schnell (4 Mal pro Sekunde).

- Verbindungsmodus „Memory“

War der BAT 2 bereits mit einem Gerät verbunden, wird beim nächsten Einschalten zunächst nach der letzten Bluetooth-Verbindung gesucht. Dies wird durch langsames Blinken der grünen Status-LED (2 Mal pro Sekunde) angezeigt.

Wurde die Bluetooth-Verbindung erfolgreich hergestellt, leuchtet die Status-LED des BAT 2 permanent blau auf und die Bluetooth-Übertragung beginnt.

4.2 Verbindung trennen

Um die Bluetooth-Verbindung zu trennen, deaktivieren Sie entweder die Bluetoothfunktion am verbundenen Gerät (Näheres entnehmen Sie der Bedienungsanleitung des Geräts)

Oder

Drücken Sie den Knopf des BAT 2, die Verbindung wird getrennt und der BAT 2 schaltet wieder in den Verbindungsmodus (zunächst „Memory“, nach 40

4.3 Bereitschaftsmodus

Findet der BAT 2 innerhalb von 60 Sekunden kein zu verbindendes Gerät, schaltet der Transmitter automatisch in den Bereitschaftsmodus (grüne Status-LED blinkt extrem langsam, 2 mal alle 5 Sekunden).

Um aus dem Bereitschaftsmodus in den Verbindungsmodus zurückzuschalten, drücken Sie bitte den Knopf des BAT 2.

1. Technische Daten

Bluetoothversion 3.0 + EDR
Kompatibilität BT 1.1, 1.2,	2.0, 2.1
Übertragungsreichweite max. 10m
Frequenz 2.4 GHz
Sendeleistung +4 dBm
Empfangsempfindlichkeit	-91 dBm

Interner Speicher 32kb für

Speicherung und Buffer

6. Service/CE Hinweis

Bitte wenden Sie sich bei Fragen und Problemen an unsere Service-Hotline. Unter 02676/9520101 stehen Ihnen unsere kompetenten Mitarbeiter mo.-fr. von 08.00 - 16.45 mit Rat und Tat zur Seite. Alternativ können Sie uns auch per Email über [e-mail] kontaktieren.

Hiermit erklärt TELESTAR, dass sich der IMPE- RIAL BAT 2 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen Richtlinien nach EN 300328 (V.1.8.1), EN 301489, EN 62479 befindet. Die vollständige Konformitätserklärung finden Sie im Internet unter: https://www.telestar.de/de_DE/Konformitaetserklaerung/352-1482/productID=10626

Quick start guide

1. The product
