BEDIENUNGSANLEITUNG MPaxx MP 580 GRUNDIG

Mitgeliefertes Zubehör

Besonderheiten

Sicherheit

5 Auf einen Blick

10 Allgemeine Funktionen

Ein- und Ausschalten

Wiedergabe

Titel wählen

Schneller Vor- und Rücklauf

Lautstärke ändern

Tasten ver- und entriegeln

Status der Batterie

Ohrhörer anschließen

Ohrhörer und Trageband abnehmen

12 Menü-Funktionen

Hauptmenü aufrufen

Modus »Einstellungen« wählen

Modus »Musik« wählen

Modus »Sprache« wählen

Modus »Aufnahme« wählen

Modus »Navigieren« wählen

Modus »Informationen« wählen

Hauptmenü verlassen

INHALT

20 Sprachaufnahme

Aufnehmen

Sprachaufnahme wiedergeben

21 Betrieb mit Speicherkarte

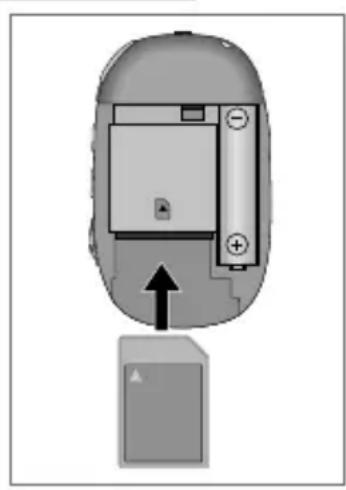

SD/MMC-Speicherkarte installieren

SD/MMC-Speicherkarte entnehmen

22 Betrieb am Computer

Systemanforderungen

Den Player installieren

An den Computer anschließen

Vom Computer trennen

Datentransfer

Musik- und Textdateien synchronisieren

MSCN Firmware Download

Den Player formatieren

GRUNDIG Kundenberatungszentrum

29 Informationen

Technische Daten

Störungen selbst beheben

MP 580/512

Mitgeliefertes Zubehör

1 Installations-CD
4 USB-Kabel
2 Stereo-Ohrhörer mit Trageband
5 Batterie 1 x 1,5 V, LR 03/
3 Bedienungsanleitung
AM4/AAA

Achtung:

Der Lieferumfang der Zubehör-Teile kann sich ändern.

Besonderheiten

MP3/WMA Player, Aufnahmegerät und USB-Wechseldatenträger in einem.

Sicherheit

Dieses Gerät ist für die Wiedergabe von Musik- und Sprachdateien bestimmt und dient als Wechseldatenträger. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Lassen Sie das Gerät nicht fallen. Vermeiden Sie Druck auf die Anzeige des Gerätes. Bringen Sie das Gerät nicht in die Nähe magnetischer Objekte.

Sorgen Sie unbedingt dafür, dass das Gerät vor Feuchtigkeit (Tropf- und Spritzwasser), Sonneneinstrahlung und Hitze geschützt ist.

Entfernen Sie die Batterie nicht, wenn das Gerät eingeschaltet ist. Dies kann zu ernsthaften Beschädigungen führen.

Sie dürfen das Gerät nicht öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

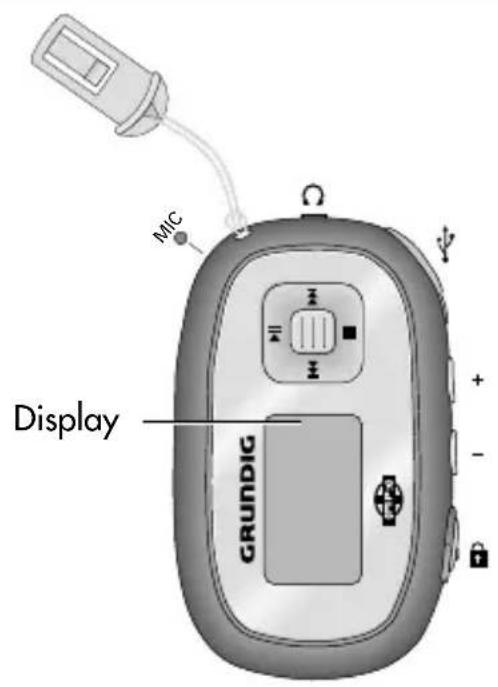

AUF EINEN BLICK

MP 580/512

Batteriefach (ohne Abdeckung)

Kartenschacht (ohne Abdeckung)

▶II Einschalten. Wiedergabe starten, Wiedergabe-Pause.

Im Menü einen Schritt zurückschalten. Wiedergabe beenden. Ausschalten.

Vorhergehender oder nächster Titel. Schneller Suchlauf rückwärts oder vorwärts. Cursor nach oben oder unten, Cursor nach links oder rechts.

AUF EINEN BLICK

Menü aufrufen. Wiedergabe-Modus wählen.

Display LCD-Display.

Tasten ver- und entriegeln.

- Lautstärke verringern, Farbwerte verringern.

+ Lautstärke erhöhen, Farbwerte erhöhen.

USB-Schnittstelle, über USB-Kabel an den Computer anschließen.

MIC Mikrofon für Sprachaufnahmen.

- Öse für die Halteschnur der Trageband-Halterung.

Anschlussbuchse für die Stereo-Ohrhörer.

Batteriefach Batterie 1 x 1,5 V, LR 03/ AM4/AAA.

Kartenschacht Schacht für eine SD/MMC-Speicherkarte.

AUF EINEN BLICK

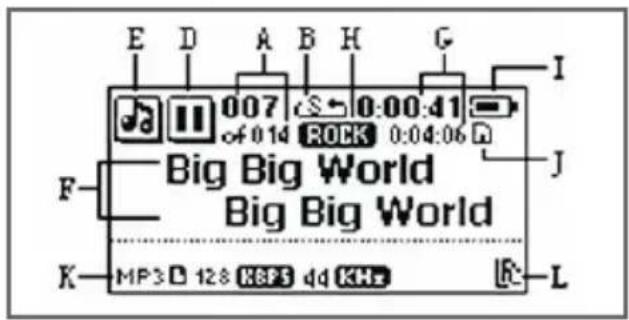

Die Anzeigen

A Aktuelle Titelnummer, Gesamtzahl der Titel.
B Wiedergabe-Modus (Normal, Repeat One, Repeat All, Random, Random All).
D Betriebs-Status (Wiedergabe ▶, Pause II, Stopp ■, Aufnahme ●).
E Modus Musik oder Modus Sprachaufnahme.
F ID3 Tag-Anzeige (Titelname, Text).
G Abgelaufene Titelspielzeit, Gesamtspielzeit des Titels.
H Klangeffekte (Normal, X-Bass, Rock, Jazz, Classical, Pop).
Statusanzeige Batterie.
J SD/MMC-Speicherkarte eingeschoben.
K Informationen zum aktuellen Titel.
L Songtexte werden synchron zur Musikwiedergabe angezeigt (Lyric Display).

AUF EINEN BLICK

Stromversorgung

Den Player betreiben Sie mit einer Batterie 1 x 1,5 V, LR 03/ AM4/AAA.

1 Deckel des Batteriefaches auf der Geräterückseite öffnen, dazu auf »■■►« drücken und Deckel in Pfeilrichtung schieben.
2 Batterie einsetzen, dabei Polung im Batteriefach beachten.
3 Deckel des Batteriefaches einlegen und schließen.

Hinweise:

Die Anzeige des Players informiert Sie über den Zustand der Batterie. Wenn Sie » in der Anzeige sehen, wird die Batterie schwach.

Die Spieldauer des Gerätes beträgt mit Batterie bis zu 18 Stunden.

Entfernen Sie die Batterie, wenn Sie den Player längere Zeit nicht benutzen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaltet werden.

Umwelthinweis:

Die Batterie – auch eine schwermetallfreie – darf nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

ALLGEMEINE FUNKTIONEN

Ein- und Ausschalten

1 Player einschalten, dazu »▶ II« kurz drücken. – Die Anzeige erscheint nach ca. 3 Sekunden.

2 Player ausschalten, dazu » ■« so lange drücken, bis in der Anzeige »Continue Holding To Power Off« erscheint und der Scan-Vorgang beendet ist.

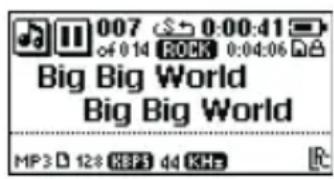

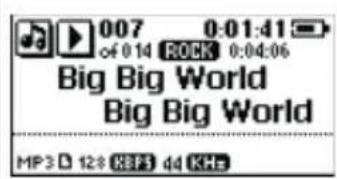

Wiedergabe

1 Wiedergabe mit »▶ I« starten.
2 Mit » ▶II« in Wiedergabe-Pause schalten.
3 Wiedergabe beenden, dazu kurz » ■« drücken.

Titel wählen

1 Vorhergehenden bzw. nächsten Titel wählen, dazu » |«« oder »»|« kurz drücken.

ALLGEMEINE FUNKTIONEN

Schneller Vor- und Rücklauf

1 Gewünschte Passage eines Titels suchen, dazu während der Wiedergabe »|«« oder »»|« drücken und gedrückt halten.

- Der Suchlauf startet rückwärts oder vorwärts. An der gewünschten Stelle »|«« oder »»»« loslassen.

Lautstärke ändern

1 Lautstärke ändern, dazu »+« bzw. »-« drücken (Skala erscheint links oben in der Anzeige).

Tasten ver- und entriegeln

1 Tasten mit » 🔒 « ver- und entriegeln.

- Bei verriegelten Tasten erscheint – wenn Sie eine Taste betätigen – in der Anzeige »Holding ...«.

Hinweis:

Schalten Sie den Player bei verriegelten Tasten ein, erscheint in der Anzeige ebenfalls »Holding ...« Danach schaltet sich der Player aus.

Status der Batterie

Die Batterie-Anzeige zeigt den Status der Batterie von hoch (» über mittel (» bis niedrig (» «) an.

ALLGEMEINE FUNKTIONEN

Ohrhörer anschließen

1 Stecker der Ohrhörer in die Buchse » « des Players stecken.

Ohrhörer und Trageband abnehmen

1 Verschluss am Gehäuse des Tragebandes mit » ◎ « öffnen. – Die Halterung springt heraus.

Achtung:

Die Halterung stets mit dem Schnapper nach oben in den Verschluss einschieben.

MENÜ-FUNKTIONEN

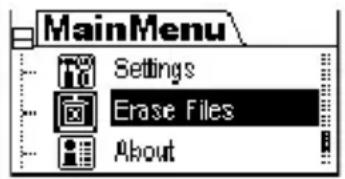

Hauptmenü aufrufen

1 Hauptmenü aufrufen, dazu » « länger drücken. Mit » |«« oder »»|« die gewünschte Option wählen.
2 Wahl der Option mit » « bestätigen.

Modus »Einstellungen« wählen

1 Mit » |« « oder »▶▶|« die Option »Settings« wählen..
2 Wahl der Option mit » «bestätigen.

Klangeffekte wählen

1 Mit » |«« oder »»|« »Equalizer« wählen und mit » bestätigen.
2 Gewünschten Klangeffekt (Normal, X-Bass, Rock, Jazz, Classical, Pop) mit »|« « oder »»|« wählen und mit » bestätigen.

Wiedergabe-Modi wählen

1 Mit » |«« oder »»|« »Repeat« wählen und mit » bestätigen.
2 Gewünschten Wiedergabe-Modus (Normal, Repeat One, Repeat All, Random, Random All) mit »|« « oder »»|« wählen und mit »≡ bestätigen.

MENÜ-FUNKTIONEN

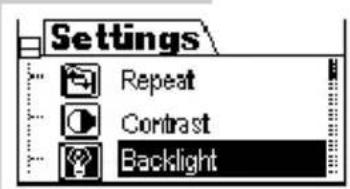

Farbe der Hintergrundbeleuchtung der Anzeige wählen

1 Mit » |« « oder »»|« »Backlight« wählen und mit » bestätigen.
2 Mit » ◀◀ ◀ oder »▶▶|« »Color« wählen und mit » bestätigen.
3 Gewünschte Farbe mit » ◀◀ « oder »▶▶|« wählen und mit »∃ bestätigen; oder

falls eine individuelle Einstellung gewünscht wird: Mit »|« « oder »▶|« »User Define« wählen und mit » bestätigen.

4 Mit » |« « oder »»|« die Werte »L« (Lightness), »B« (Blue),»G« (Green) und »R« (Red) wählen.

5 Einstellungen mit »+« bzw. »-« vornehmen.

Hinweise:

Die Skala jedes Wertes reicht von 0 bis 63.

Wenn Sie möchten, dass sich die Farbe der Anzeige bei jedem Tastendruck ändert, wählen Sie mit »|«« oder »»|« »Next color« und bestätigen mit »».

Ausschaltzeit der Anzeigen-Hintergrundbeleuchtung einstellen

1 Mit » |« « oder »»« »Backlight« wählen und mit » bestätigen.
2 Mit » |«« oder »»|« »Timer« wählen und mit » bestätigen.
3 Gewünschte Ausschaltzeit (Off = keine Hintergrundbeleuchtung, 3 sec., 5 sec., 10 sec., 15 sec., Always On = kein Ausschalten der Hintergrundbeleuchtung) mit »|« « oder »»|« wählen und mit »» bestätigen.

Kontrast der Anzeige einstellen

1 Mit » |«« oder »»« « »Contrast« wählen und mit » bestätigen.
2 Gewünschten Wert mit » ◀◀ « oder »▶▶|« wählen und mit »≡ bestätigen.

Ausschaltzeit des Players einstellen

Nach der eingestellten Zeit schaltet sich der Player in Stellung Stopp automatisch ab.

1 Mit » |«« oder »»|« »Power Savings« wählen und mit » bestätigen.
2 Gewünschte Ausschaltzeit (Off = kein Ausschalten, 1 min, 2 mins, 5 mins, 10 mins, 15 mins) mit »|« « oder »»|« wählen und mit » bestätigen.

MENÜ-FUNKTIONEN

Formate der Sprachaufnahme einstellen

1 Mit » |«« oder »»|« »Record Settings« wählen und mit »≡ bestätigen.
2 Mit » ◀◀ « oder »▶▶|« »Microphone« wählen und mit » bestätigen.
3 Gewünschte Einstellung (»Format« oder »Rate«) mit » |« « oder »▶▶|« wählen und mit » bestätigen.

4 Gewünschte Einstellung mit » |« « oder »»|« wählen und mit »» bestätigen.

Hinweis:

Je höher die Sampling Frequenz der Aufnahme eingestellt ist, desto besser wird die Aufnahmequalität. Allerdings wird dann auch mehr Speicherplatz benötigt.

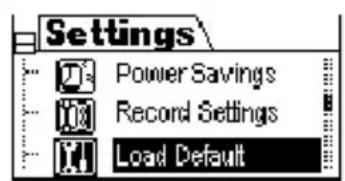

Alle Einstellungen zurücksetzen

1 Mit » |«« oder »»|« »Load Default« wählen und mit » bestätigen.

• Anzeige: »Loading ...«, anschließend »Completed«.
  – Alle Einstellungen werden zurückgesetzt.

MENÜ-FUNKTIONEN

Modus »Einstellungen« verlassen

1 Mit » |«« oder »»|« »Exit« wählen und mit »≡ bestätigen;

oder

»» länger drücken.

– Der Player wechselt in den Wiedergabe-Modus.

Modus »Titel löschen« wählen

1 Mit » |«« oder »»« « Erase Files« wählen und mit » bestätigen.
2 Mit » |« « oder »»|« »Delete One« oder »Delete All« wählen und mit » bestätigen.
3 Mit » |«« oder »»|« » Music« bzw. »Voice« wählen und mit »» bestätigen.
4 Mit » |« « oder »▶▶|« zwischen »Yes« und »No« wählen und mit »≡ bestätigen.

– Haben Sie »Yes« gewählt, wird der entsprechende Titel bzw. werden alle Titel gelöscht.

- Haben Sie »No« gewählt und bestätigen mit »», gelangen Sie zum nächsten Titel oder verlassen das Menü.

5 Den Vorgang abbrechen und einen Menüpunkt zurückgehen, dazu kurz »■« drücken.

Achtung:

Wenn Sie die Option »Delete All« durchführen, werden alle Titel im internen Speicher gelöscht. Sie können dann nicht wiederhergestellt werden.

MENÜ-FUNKTIONEN

Modus »Musik« wählen

1 Mit » |«« oder »»|« »Music« wählen und mit »≡ bestätigen. – Der Player wechselt in den Modus Musikwiedergabe.

Modus »Sprache« wählen

1 Mit » ◀◀◀ « oder »▶▶|« »Voice« wählen und mit »≡ bestätigen. – Der Player wechselt in den Modus Wiedergabe von Sprachaufnahmen.

Modus »Aufnahme« wählen

1 Mit » |«« oder »»|« »Record« wählen und mit »≡ bestätigen. 2 Mit » |«« oder »»|« »Start Record« wählen und mit »≡ bestätigen. – Der Player startet die Aufnahme.

3 Aufnahme mit » ■« beenden.

4 Aufnahme mit »▶II« wiedergeben; oder in den Wiedergabe-Modus zurückkehren, dazu »≡ drücken.

MENÜ-FUNKTIONEN

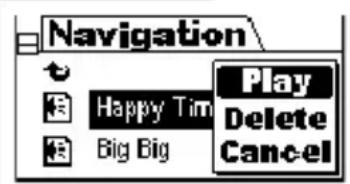

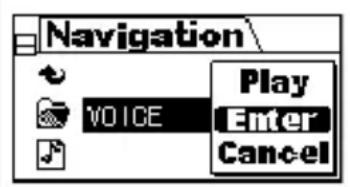

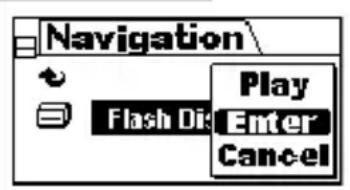

Modus »Navigieren« wählen

Diese Funktion bietet Ihnen eine Übersicht über alle im Player gespeicherten Daten.

1 Mit » |«« oder »»|« »Navigation« wählen und mit » bestätigen.

2 Mit » |«« oder »»|« »Flash disk« – bei eingeschobener Speicherkarte »Card« – wählen und mit »≡ bestätigen.

3 Mit » ◀◀◀ « oder »▶▶▶|« »Enter« wählen und mit »∃ bestätigen.

4 Mit » |«« oder »»|« gewünschten Ordner wählen und mit » « bestätigen.

5 Gewünschte Datei mit » |« « oder »»|« wählen und mit » « bestätigen. - In der Anzeige erscheinen die Optionen »Play«, »Delete« und »Cancel«.

6 Gewünschte Option mit » ◀◀ « oder »▶▶|« wählen und mit »≡ bestätigen.

7 Zum Menü zurückkehren, dazu mit »|« « oder »»|« den Return-Pfeil wählen und mit » bestätigen; oder

»» länger drücken.

- Der Player wechselt in den Wiedergabe-Modus.

MENÜ-FUNKTIONEN

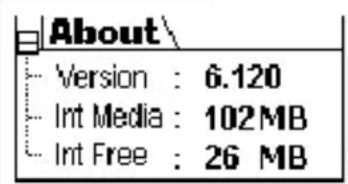

Modus »Informationen« wählen

1 Mit » |«« oder »»|« »About« wählen und mit » bestätigen.

- Sie erhalten Informationen über die Version der Firmware, den vorhandenen Speicherplatz, den freien Speicherplatz, den vorhandenen externen Speicherplatz und den freien externen Speicherplatz.

2 Mit » ◀◀ « oder »▶▶|« zur zweiten Menüseite wechseln.

3 Mit » « zum Hauptmenü zurückkehren.

Hauptmenü verlassen

1 Mit » |«« oder »»|« »Exit« wählen und mit »≡ bestätigen. – Der Player kehrt zum Wiedergabe-Modus zurück.

SPRACHAUFNAHME

Aufnehmen

Vor der Aufnahme sollten im Menü »Settings« die Aufnahme-Formate eingestellt werden (siehe Seite 15).

1 Hauptmenü aufrufen, dazu » «länger drücken.

2 Mit » |« « oder »»|« »Record« wählen und mit » bestätigen.

3 Mit » |«« oder »»|« »Start Record« wählen und mit » bestätigen.

– Die Aufnahme startet.

4 Aufnahme beenden, dazu » ■ « oder » drücken.

– Die Aufnahme wird als Datei, z.B. V009.WAV, gespeichert.

Sprachaufnahme wiedergeben

1 Hauptmenü aufrufen, dazu » «länger drücken.
2 Mit » |« « oder »»|« »Voice« wählen und mit »» bestätigen.
3 Gewünschte Aufnahme mit » ◀◀ « oder »▶▶|« wählen.
4 Wiedergabe mit »▶II« starten.
5 Wiedergabe mit » ■ « beenden.

Hinweise:

Die Wiedergabe der Aufnahme kann auch über das Hauptmenü unter »Navigation« → »Flash Disk« → »VOICE« → »Play« gestartet werden.

Die Aufnahme kann auch sofort nach der Aufzeichnung mit »▶‖« wiedergegeben werden.

BETRIEB MIT SPEICHERKARTE

SD/MMC-Speicherkarte installieren

Der Player unterstützt SD- oder MMC-Speicherkarten bis zu einer Kapazität von 1 GB.

1 Den Player ausschalten.
2 Deckel des Batteriefaches auf der Geräterückseite öffnen, dazu auf »■■■►« drücken und Deckel in Pfeilrichtung schieben.
3 Speicherkarte in den Kartenschacht einschieben, hierzu leicht auf das Kartenende drücken und die Karte in den Schacht führen.

Hinweise:

Der Betrieb mit Speicherkarte erhöht den Batterieverbrauch. Entfernen Sie daher die Karte immer, wenn Sie sie nicht benötigen.

Die eingeschobene Speicherkarte kann nicht für Sprachaufnahmen verwendet werden.

SD/MMC-Speicherkarte entnehmen

1 Den Player ausschalten.
2 Deckel des Batteriefaches auf der Geräterückseite öffnen, dazu auf »!!!»« drücken und Deckel in Pfeilrichtung schieben.
3 Speicherkarte aus dem Kartenschacht herausziehen, hierzu das Kartenende leicht nach unten drücken und die Karte herausziehen.

BETRIEB AM COMPUTER

Systemanforderungen

Beim Anschließen an den Computer erscheint der Player als Wechselplatten-Laufwerk. Dieses entspricht dem Flash-Speicher des Players. Ein zweites Wechselplatten-Laufwerk wird für den Kartenschacht angezeigt, und kann aufgerufen werden, wenn eine SD/MMC-Speicherkarte installiert ist. Ihr Computer sollte folgende Voraussetzungen erfüllen:

• Windows 98 SE; Windows ME / 2000 / XP; Mac OS X 10.2.6 oder darüber
• CD-ROM Laufwerk 4x oder darüber
• Pentium MMX 200 oder darüber
• Minimum 30 MB freier Speicherplatz auf der Festplatte
• USB-Schnittstelle

Den Player installieren

Unter Windows ME / 2000 / XP oder Mac OS X 10.2.6 ist die Installation der Player-Teiber nur dann erforderlich, wenn Sie ein Upgrade der Firmware vornehmen wollen.

Die Installation der Treiber ist erforderlich unter Windows 98 SE und Windows 2000, falls der Windows Service Pack 3 nicht installiert ist.

1 Beiliegende Installations-CD in das CD-ROM Laufwerk einlegen.
2 Installation starten, dazu Laufwerk D (D:\Setup.exe) wählen und auf das Setup-Symbol klicken.
3 Zum Durchführen der Installation folgen Sie den Anweisungen am Bildschirm.

BETRIEB AM COMPUTER

An den Computer anschließen

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit dem Computer verbinden. - Sobald die Verbindung hergestellt ist, erscheint in der Anzeige des Players »Ready«.

Vom Computer trennen

Läuft keine Datenübertragung, können Sie den Player vom Computer trennen.

Bevor Sie die Kabelverbindung des Players zum Computer aufheben, müssen Sie den Player vom Windows Desktop entfernen, indem Sie den Anweisungen von Windows für „Hardware entfernen“ folgen.

Achtung:

Trennen Sie den Player nicht vom Computer, solange in der Anzeige des Players »Reading« oder »Writing« zu sehen ist.

1 Doppelklicken Sie auf das Symbol für Hardware-Entfernung. – Das Fenster „Hardware entfernen“ erscheint.
2 Zum Fortfahren den Anforderungen am Bildschirm folgen.

BETRIEB AM COMPUTER

Achtung:

Die Stromkreise des Players und des Computers können ernsthaft beschädigt werden, wenn Sie nicht die Anweisungen unter Windows ME / 2000 / XP folgen.

Datentransfer

1 MP3/WMA-Files am Arbeitsplatz Ihres Computers für das Kopieren auswählen.
2 Die Files markieren.
3 Rechten Mausklick ausführen und »Kopieren« wählen.
4 Wechselplatten-Laufwerk (z.B. H:) am Arbeitsplatz Ihres Computers öffnen.
5 Rechten Mausklick ausführen und auf dem Wechselplatten-Laufwerk (z.B. H:) »Einfügen« wählen.
– Die Daten werden auf den Player übertragen.

Hinweis:

Alle Sprachaufnahmen werden als Einzeldateien im Voice Directory gespeichert.

BETRIEB AM COMPUTER

Musik- und Textdateien synchronisieren

Der Player unterstützt Textdateien im LRC-Format, die mit den entsprechenden Musikdateien synchronisiert sind. Auf diese Weise haben Sie Musikwiedergabe über die Ohrhörer und gleichzeitig die synchrone Textwiedergabe über die Anzeige.

1 Eine MP3- oder WMA-Datei, z.B. happymusic.mp3, vorbereiten.
2 Die entsprechende Textdatei aus dem Internet herunterladen. Diese Datei muss als erweiterte Bezeichnung LRC haben, z.B. happymusic-2004.lrc
3 Die Textdatei neubenennen, z.B. happymusic.lrc. Bezeichnungen der Textdatei und der Musikdatei müssen übereinstimmen. Beide müssen im selben Ordner verfügbar sein.
4 Die Text- und die Musikdatei auf den Player kopieren.
5 Den Player vom Computer trennen.
6 Die Musikdatei auf dem Player wählen und Wiedergabe starten.
- In der Anzeige erscheint das LRC-Symbol. Synchron zur Musikwiedergabe werden die Texte angezeigt.

Hinweise:

Vergewissern Sie sich, das sich Text- und Musikdatei im gleichen Ordner befinden und dass die Bezeichnungen übereinstimmen. Andernfalls kann der Player die Textdatei nicht erkennen.

LRC-Dateien können mit Hilfe eines Editors (Songedit) selbst erstellt werden.

BETRIEB AM COMPUTER

MSCN Firmware Download

Auf der Installations-CD gibt es eine mit dem Player verknüpfte Software-Anwendung: der MSCN Firmware Download. Im Flash-Speicher des Players ist Speicherplatz für Firmware Update-Anwendungen reserviert. Für den Firmware Download muss die Anwendung am Computer installiert sein.

Achtung:

Alle Daten im Flash-Speicher können bei einem Download der Firmware verlorengehen. Fertigen Sie deshalb vorher Sicherungskopien von Ihren Daten an.

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit dem Computer verbinden. - Sobald die Verbindung hergestellt ist, erscheint in der Anzeige des Players »Ready«.
4 Auf dem Windows Desktop auf »Start« klicken und dann auf »Programme« Unter »Programme« „SigmaTel MSCN Audio Player“ wählen und dann auf »Firmware Download« klicken.

Achtung:

Den Player während des Vorganges nicht vom Computer trennen. Stromkreis und Firmware des Players könnten ernsthaft beschädigt werden.

BETRIEB AM COMPUTER.

5 Das Fenster für den MSCN Firmware Download erscheint.
6 Für Informationen zur aktuellen und aktualisierten Firmware-Version auf »Details anzeigen« klicken
7 Wenn Sie den Datenbereich formatieren wollen, aktivieren Sie die Checkbox und folgen Sie den Anweisungen. – Achtung: Alle Daten werden gelöscht.
8 Zum Fortsetzen des Firmware Updates »Start« anklicken.
9 Warten Sie, bis die Statusleiste gescannt ist. Klicken Sie dann auf »Schließen«. Der Download ist damit beendet.

Warnung:

Wenn Sie die Checkbox anklicken, werden alle Daten gelöscht. Fertigen Sie vor dem Download Sicherungskopien Ihrer Daten an.

Entfernen Sie während des Updates auf keinen Fall das USB-Kabel.

BETRIEB AM COMPUTER.

Den Player formatieren

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit dem Computer verbinden. - Sobald die Verbindung hergestellt ist, erscheint in der Anzeige des Players »Ready«.
4 Entsprechende Windows-Werkzeuge zum Formatieren benutzen.

Wenn Sie den Player im NTFS-Format formatieren, erscheint beim Einschalten in der Anzeige »Disk Error. Reformat internal media as FAT«. Anschließend schaltet sich der Player ab. Sie müssen Ihn dann im FAT-Format neu formatieren.

GRUNDIG Kundenberatungszentrum

Grundig Kundenberatungszentrum

Montag bis Freitag von 8.00 bis 19.00 Uhr Deutschland: 0190 / 4700 57 *

* gebührenpflichtig (0,41 €/Min. über ARCOR)

Haben Sie Fragen? Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung. Haben Sie Fragen zur Umweltverträg- lichkeit unserer Geräte, wenden Sie sich an: GRUNDIG Öko-Technologie, Fax: [phone].

CE

INFORMATIONEN

Dieses Produkt erfüllt die europäischen Richtlinien 89/336/EEC, 73/23/EEC und 93/68/EEC.

Dieses Gerät entspricht der Sicherheitsbestimmung DIN EN 60065 (VDE 0860) und somit der internationalen Sicherheitsvorschrift IEC 60065.

Das Typenschild befindet sich an der Rückseite des Gerätes.

Technische Daten

Spannungsversorgung

Batterie: 1 x 1,5 V, LR 03/AM4/

AAA

Ausgangsleistung

2 × 6 mW/32 Ω

Geräuschspannungsabstand

≥90 dB

Interner Speicher

512 MB

Speicherkarte

SD/MMC bis zu 1 GB

MP3/WMA

Formate: MP3, WMA,

WAV (Aufnahme)

MPEG-Bitraten: 16-320 kbps,

WMA: 64-192 kbps

File-System: FAT

ID3 Tag: Version 2

USB

USB-PC: 2.0 kompatibel

Frequenzgang

20 Hz ... 14 kHz (128 kbps)

Abmessungen und Gewicht

L × B × H: 78 × 47 × 18 mm

Gewicht (ohne Batterie) ca. 35 g

Technische und optische Änderungen vorbehalten!

INFORMATIONEN

Störungen selbst beheben

Wenn ein Fehler auftritt, beachten Sie zuerst diese Hinweise bevor Sie das Gerät reparieren lassen. Wenn Sie ein Problem trotz dieser Hinweise nicht lösen können, wenden Sie sich an Ihren Händler oder Ihre Service-Stelle.

Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren, da dadurch der Anspruch auf Gewährleistung verloren geht.

Problem

Lösung

Nach dem Einschalten des Players erscheint im LCD-Display keine Anzeige.

Die Batterie ist verbraucht. Setzen Sie eine neue Batterie ein. Führt dies zu keiner Abhilfe ...... setzen Sie den Player in den Wiederherstellungs-Modus1 Batterie aus dem Batteriefach entnehmen.2 »▶II« drücken und gedrückt halten. Taste nicht loslassen.3 Den Player mit der USB-Schnittstelle des Computer verbinden.4 »▶II« für weitere 5 Sekunden gedrückt halten und dann loslassen.5 Am Computer Firmware Download-Anwendung aufrufen: Start →Programme →SigmaTel MSCN Audio Player →Firmware Download.6 Der Player wird gesucht. Warten, bis das Fenster für Firmware Download erscheint.7 Die Option für »Datenträger« formatieren wählen und auf »Start« klicken.8 Die Firmware wird auf den Player transferiert. Warten, bis der Vorgang abgeschlossen ist.9 Anwendung mit »Schließen« verlassen.
