MPaxx MP 702 - Mp3-player GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	MP3-Player
Marke	Grundig
Modell	MPaxx MP 702
Abmessungen (B x H x T)	87,6 x 29,5 x 27,2 mm
Gewicht (ohne Batterie)	ca. 40 g
Stromversorgung	1 x 1,5 V, LR03/AM4/AAA (Batterie)
Interner Speicher	1 GB
Unterstützte Audioformate (Wiedergabe)	MP3, WMA
Unterstütztes Aufnahmeformat	WAV
FM-Radio	Ja (nur bei FM-Versionen)
Kopfhöreranschluss	3,5 mm Klinke
USB-Schnittstelle	USB 2.0 High Speed
Display	LCD, zweistufig umschaltbar
Wiedergabezeit (Batterie)	bis zu 8 Stunden
Equalizer-Modi	Normal, Pop, Rock, Classical, Jazz, Bass
Wiedergabemodi	Normal, Repeat One, Repeat All, Random
Aufnahmefunktionen	Sprachaufnahme, FM-Aufnahme
A-B Wiederholung	Ja
Menüsprachen	9 Sprachen (u.a. Deutsch, Englisch, Französisch)
Maximale Dateien/Ordner	400 Dateien in bis zu 35 Ordnern
Lieferumfang	Player, Stereo-Ohrhörer, Installations-CD, Kurzanleitung, 1 Batterie
Sicherheitshinweise	Nicht öffnen, vor Feuchtigkeit und Hitze schützen
Reinigung	Mit einem trockenen Tuch abwischen
Entsorgungshinweis	Altgeräte und Batterien nicht im Hausmüll entsorgen

Häufig gestellte Fragen - MPaxx MP 702 GRUNDIG

Wie schalte ich den Grundig MPaxx MP 702 ein und aus?

Zum Einschalten drücken Sie kurz die Taste ▶II. Die Betriebsanzeige leuchtet auf und der Player wechselt in den Stand-by-Modus. Zum Ausschalten halten Sie ▶II gedrückt, bis in der Anzeige 'Holding Power Off' erlischt.

Wie kann ich die Lautstärke einstellen?

Die Lautstärke ändern Sie mit den Tasten + (lauter) und - (leiser). Die aktuelle Lautstärke wird im Display angezeigt, z.B. '15'.

Wie verbinde ich den Player mit dem Computer?

Schalten Sie den Player aus und verbinden Sie ihn über das mitgelieferte USB-Kabel mit dem Computer. Der Computer erkennt den Player als Wechseldatenträger (MSC) oder MTP-fähigen Mediaplayer. Für den MSC-Modus drücken Sie nach dem Anschließen kurz MENU, um umzuschalten.

Wie nehme ich Sprachaufnahmen auf?

Halten Sie im Musik- oder Voice-Modus die Taste REC ca. 2 Sekunden gedrückt. Die Aufnahme startet. Mit ▶II pausieren Sie, mit erneutem REC beenden Sie die Aufnahme. Die Datei wird automatisch im Ordner MICIN.DIR gespeichert.

Wie stelle ich das FM-Radio ein?

Wählen Sie im Hauptmenü die Option FM Radio mit den Tasten ◀◀ / ▶▶ und bestätigen Sie mit MENU. Mit ◀◀ / ▶▶ stellen Sie die Frequenz ein (100 kHz-Schritte) oder halten Sie die Taste für den automatischen Suchlauf gedrückt. Gespeicherte Sender rufen Sie im Preset-Modus auf.

Welche Audioformate werden unterstützt?

Der Player unterstützt die Wiedergabe von MP3 und WMA (auch DRM-geschützt) sowie die Aufnahme als WAV-Datei.

Wie kann ich den Equalizer ändern?

Gehen Sie ins Menü Settings → Equalizer und wählen Sie einen Klangeffekt: Normal, Pop, Rock, Classical, Jazz oder Bass. Bestätigen Sie mit MENU.

Warum zeigt das Display 'Locked'?

Die Tasten sind verriegelt. Halten Sie die HOLD-Taste länger gedrückt, um sie zu entriegeln. Das Schlosssymbol erlischt.

Wie lösche ich Dateien vom Player?

Wählen Sie im Folder-Modus den gewünschten Titel, drücken Sie kurz MENU und wählen Sie Delete?. Bestätigen Sie mit MENU und wählen Sie Yes. Alternativ löschen Sie Dateien über den Computer.

Wie kann ich die Menüsprache ändern?

Gehen Sie zu Settings → Language und wählen Sie die gewünschte Sprache aus den 9 verfügbaren (z.B. German). Bestätigen Sie mit MENU.

BEDIENUNGSANLEITUNG MPaxx MP 702 GRUNDIG

Mitgeliefertes Zubehör

Besonderheiten

Sicherheit

Umwelthinweis

5 Auf einen Blick

Bedienelemente

Die Anzeigen im Modus Musikwiedergabe

Stromversorgung

Anschlussmöglichkeiten

9 Grundfunktionen

Ein- und Ausschalten

Wiedergabe

Titel wählen

Schneller Vor- und Rücklauf

Lautstärke ändern

Klangeffekte wählen

Einen markierten Abschnitt (A-B) wiederholen

Tasten ver- und entriegeln

Status der Batterie

Ohrhörer anschließen

11 Menü-Navigation

Hauptmenü

Untermenüs

12 Menü-Strukturen

Hauptmenü

Untermenü im Modus »FM Radio«*

Untermenüs im Modus »Settings«

16 Menü-Funktionen

Modus »Music« wählen

Modus »Voice« wählen

Modus »FM Radio« wählen*

Modus »Settings« wählen

Modus »Preview« wählen

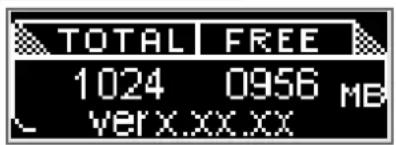

Modus »About« wählen

Modus »Folder« wählen

Modus »Exit« wählen

*Radio-Betrieb ist nur bei MPaxx 702 FM/2GB und MPaxx 704 FM/2GB möglich.

20 Radio-Betrieb\*

Programmquelle Radio wählen

Zwischen Suchlauf-Modus und Preset-Modus umschalten

Rundfunk-Programme einstellen

22 Aufnahme

Sprachaufnahme

Aufnahme vom FM Radio

24 Betrieb am Computer

Allgemeines

Die Grundeinstellung MTP-Player

Die Grundeinstellung MSC-Player

Systemanforderungen

Den Player installieren

An den Computer anschließen

Vom Computer trennen

MP3/WMA-Datentransfer

Transfer DRM-geschützter WMA-Daten

Musik- und Textdateien synchronisieren

27 Informationen

Technische Daten

GRUNDIG Kundenberatungszentrum

*Radio-Betrieb ist nur bei MPaxx 702 FM/2GB und MPaxx 704 FM/2GB möglich.

Mitgeliefertes Zubehör

1 Installations-CD

3 Batterie 1 x 1,5 V, LR03/AM4/AAA

2 Stereo-Ohrhörer 4 Kurzanleitung

Achtung:

Der Lieferumfang der Zubehör-Teile kann sich ändern.

Besonderheiten

MP3/WMA Player, FM-Radio*, Aufnahmegerät und USB-Wechseldatenträger in einem.

Sicherheit

Dieses Gerät ist für die Wiedergabe von Musik- und Sprachdateien bestimmt und dient als Wechseldatenträger. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

Lassen Sie das Gerät nicht fallen. Vermeiden Sie Druck auf die Anzeige des Gerätes. Bringen Sie das Gerät nicht in die Nähe magnetischer Objekte.

Sorgen Sie unbedingt dafür, dass das Gerät vor Feuchtigkeit (Tropf- und Spritzwasser), Sonneneinstrahlung und Hitze geschützt ist.

Sie dürfen das Gerät nicht öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

Umwelthinweis

Dieses Produkt wurde aus hochwertigen Materialien und Teilen hergestellt, die für das Recycling tauglich sind und wiederverwendet werden können.

Das Produkt darf daher am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nebenstehendes Symbol am Produkt, in der Bedienungsanleitung oder auf der Verpackung weist darauf hin.

Bitte informieren Sie sich über die örtlichen Sammelstellen bei Ihrer Gemeindeverwaltung.

Mit der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

*Radio-Betrieb ist nur bei MPaxx 702 FM/2GB und MPaxx 704 FM/2GB möglich.

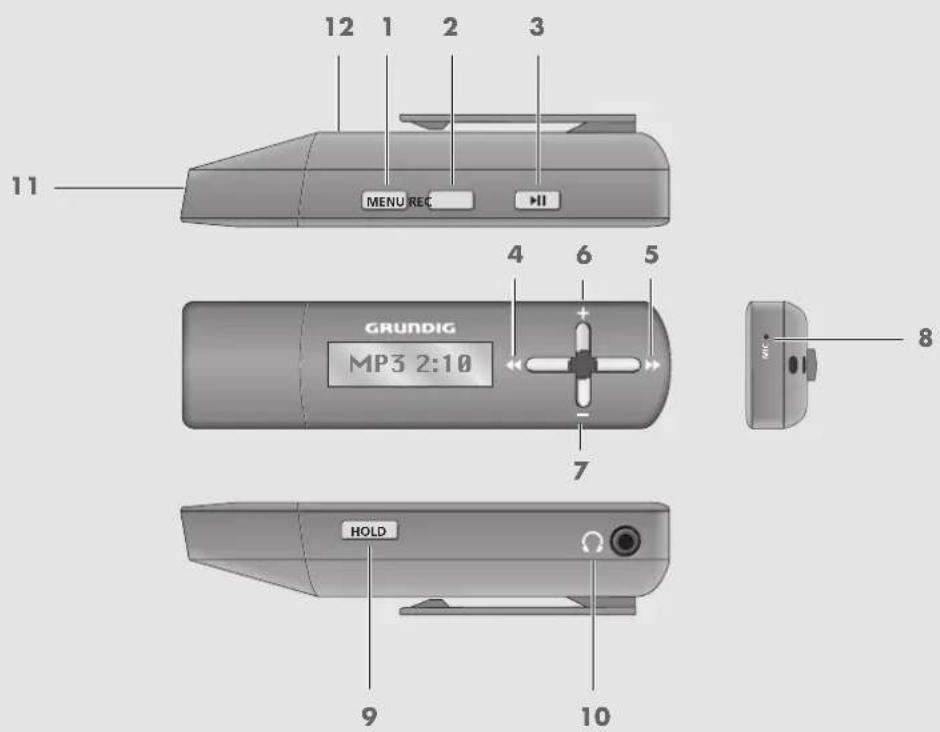

1 MENU Hauptmenü aufrufen. Untermenüs aufrufen. Eingaben bestätigen.
2 REC Startet und beendet die Aufnahme. Zum Wiederholen eines markierten Abschnitts (A-B).
3 ▶II Einschalten. Wiedergabe starten, Wiedergabe-Pause, Stand-by. Ausschalten. Im Menü: Untermenüs direkt verlassen. Im Radio-Betrieb*: zwischen Suchlauf-Modus und Preset- Modus umschalten.
4 Vorhergehender Titel. Schneller Rücklauf. Im Menü: Cursor nach links. Im Radio-Betrieb*: Frequenzumschaltung rückwärts. Programm-Suchlauf rückwärts. Vorhergehender Programmplatz.
5 ▶▶ Nächster Titel. Schneller Vorlauf. Im Menü: Cursor nach rechts. Im Radio-Betrieb*: Frequenzumschaltung vorwärts. Programm-Suchlauf vorwärts. Nächster Programmplatz.

6 + Erhöht die Lautstärke.
7 - Verringert die Lautstärke.
8 MIC Mikrofon für Sprachaufnahmen.
9 HOLD Zum Ver- und Entriegeln der Tasten.
10 Anschlussbuchse für die Stereo-Ohrhörer.
11 USB Abdeckung der USB-Schnittstelle. Schnittstelle zum Anschließen des Computers über ein USB-Kabel.
12 Abdeckung des Batteriefaches für 1 Batterie 1,5 V, LR 03/AM 4/AAA.

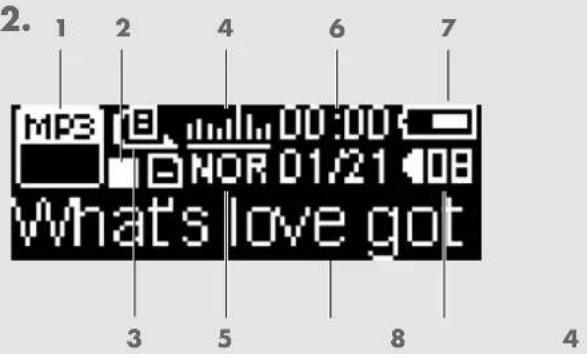

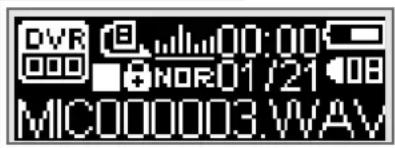

Die Anzeigen im Modus Musikwiedergabe

1.2.

1 Zeigt das Wiedergabe-Format und die Bitrate an.
2 Betriebs-Status (Wiedergabe Aufnahme •). ▶, Wiedergabe-Pause II, Stand-by ■,
3 Wiedergabe-Modus (Normal, Repeat One, Repeat All und Random).
4 Pegelanzeige.
5 Zeigt den gewählten Klangeffekt (Normal, Pop, Rock, Classical, Jazz und Bass) an.
6 Abgelaufene Spielzeit des aktuellen Titels und Gesamtspielzeit des aktuellen Titels.
7 Statusanzeige Batterie ( » «: die Batterie wird schwach).
8 Lautstärkeanzeige.
9 ID3 Tag-Anzeige (Titelname).

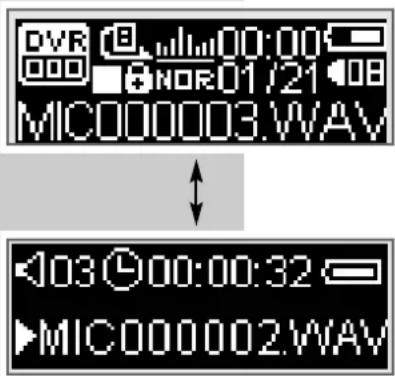

Display-Modus 2

1 Lautstärkeanzeige.
2 Ordnername.
3 Statusanzeige Batterie ( » «: die Batterie wird schwach).
4 Betriebs-Status (Wiedergabe Aufnahme •). ▶, Wiedergabe-Pause II, Stand-by ■,
5 ID3 Tag-Anzeige (Titelname).

Stromversorgung

Den Player betreiben Sie mit einer Batterie 1 x 1,5 V, LR03/AM4/AAA.

1 Abdeckung der USB-Schnittstelle abnehmen.
2 Deckel des Batteriefaches auf der Geräteunterseite öffnen, dazu auf die Markierung drücken, den Deckel nach vorne schieben und abnehmen.
3 Batterie einsetzen, dabei Polung im Batteriefach beachten.
4 Deckel des Batteriefaches wieder einsetzen.

Hinweise:

Die Anzeige des Players informiert Sie über den Zustand der Batterie. Wenn Sie »« in der Anzeige sehen, wird die Batterie schwach.

Die Spieldauer des Gerätes beträgt mit einer Batterie bis zu 8 Stunden.

Entfernen Sie die Batterie, wenn Sie den Player längere Zeit nicht benutzen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Umwelthinweis:

Die Batterie – auch eine schwermetallfreie – darf nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

Anschlussmöglichkeiten

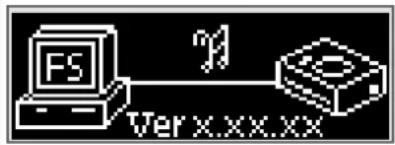

An den Computer anschließen

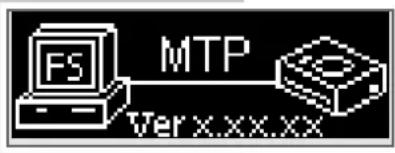

Schalten Sie den Player vor dem Anschließen an den Computer aus. Er wird dann vom Computer mit Strom versorgt.

Ein- und Ausschalten

1 Player einschalten, dazu kurz » ▶II« drücken.

– Die Betriebsanzeige (LED) leuchtet.

– Der Player wechselt in den Modus Stand-by.

2 Player ausschalten, dazu »▶II« so lange drücken und gedrückt halten, bis in der Anzeige »Holding Power Off« erlischt.

Wiedergabe

1 Wiedergabe mit »▶II« starten.

2 Mit » ▶II« in Wiedergabe-Pause schalten.

3 Wiedergabe mit » ▶II« an der gleichen Stelle fortsetzen.

Titel wählen

1 Vorhergehenden bzw. nächsten Titel wählen, dazu » ◀◀◀ oder »▶▶« drücken.

Schneller Vor- und Rücklauf

1 Gewünschte Passage eines Titels suchen, dazu » ◀◀◀ oder »▶▶« drücken und gedrückt halten.

- Der Suchlauf startet rückwärts oder vorwärts. An der gewünschten Stelle »◀◀« oder »▶▶« loslassen.

Lautstärke ändern

1 Lautstärke ändern, dazu »+« oder »-« drücken (Anzeige: z. B. »◀15«).

Einen markierten Abschnitt (A-B) wiederholen

1 Startpunkt A wählen, dazu an der gewünschten Stelle kurz »REC« drücken. - Anzeige: »A◀▶«.

2 Endpunkt B wählen, dazu an der gewünschten Stelle erneut kurz »REC« drücken.

-Anzeige: »A◀▶B«.

- Der markierte Abschnitt wird ständig wiederholt.

3 Funktion beenden, dazu kurz »REC« drücken.

Tasten ver- und entriegeln

1 Tasten verriegeln, dazu »HOLD« länger drücken.

• Beim Verriegeln der Tasten erscheint in der Anzeige »«.
• Wird eine Taste betätigt, erscheint in der Anzeige »Locked«.

2 Tasten entriegeln, dazu erneut »HOLD« länger drücken.

-Anzeige: » 🔒 « erlischt.

Status der Batterie

Wird die Batterie schwach, erscheint in der Anzeige » Der Player schaltet sich dann selbständig aus. Legen Sie dann eine neue Batterie ein.

Ohrhörer anschließen

1 Stecker der Ohrhörer in die entsprechende Buchse » « des Players stecken.

Achtung:

Ständige Benutzung bei hoher Lautstärke kann zu Gehörschädigungen führen.

Hauptmenü

Hauptmenü aufrufen

1 Hauptmenü aufrufen, dazu kurz »MENU« drücken. - Anzeige: »Music«.
2 Die gewünschte Option wählen, dazu » ◀◀« oder »▶▶« entsprechend oft drücken.
3 Wahl der Option bestätigen, dazu kurz »MENU« drücken.

Hauptmenü verlassen

1 Option »Exit« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
2 Wahl der Option bestätigen, dazu kurz »MENU« drücken; oder
1 Hauptmenü verlassen, dazu kurz » ▶II« drücken.

Untermenüs

Untermenüs aufrufen

Untermenüs rufen Sie im Hauptmenü auf.

1 Die gewünschte Option wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschte Einstellung wählen, dazu, » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
3 Einstellung vornehmen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.

Untermenüs verlassen

1 Option »Exit« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
2 Wahl der Option bestätigen, dazu kurz »MENU« drücken; oder
1 Untermenüs verlassen, dazu entsprechend oft » ▶II« drücken.

MENÜ-STRUKTUREN

Hauptmenü*

Untermenü im Modus »FM Radio«*

*Die Option »FM Radio« gilt nur für MPaxx 702 FM/2GB und MPaxx 704 FM/2GB.

Untermenüs im Modus »Settings«

*Die Option »Equalizer« gilt nicht für die Wiedergabe von Sprachaufnahmen..

MENÜ-STRUKTUREN

MENÜ-STRUKTUREN

MENÜ-FUNKTIONEN

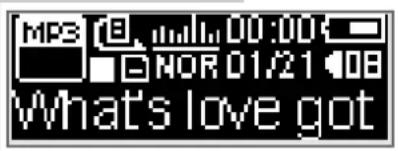

Modus »Music« wählen

1 Im Hauptmenü Modus »Music« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.

2 Wahl bestätigen, dazu kurz »MENU« drücken. - Der Player wechselt in den Modus Musikwiedergabe.

Modus »Voice« wählen

1 Im Hauptmenü Modus »Voice« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen. – Der Player wechselt in den Modus Wiedergabe von Sprachaufnahmen.

Hinweis:

Für Funktionen im Modus Wiedergabe von Sprachaufnahmen siehe das Kapitel „Aufnahme“ (Seite 22).

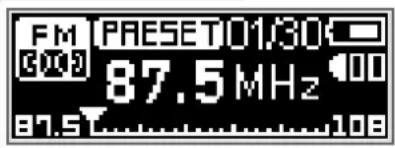

Modus »FM Radio« wählen\*

1 Im Hauptmenü Modus »FM Radio« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen. – Der Player wechselt in den Modus FM-Radio.

Hinweis:

Für Funktionen im Modus FM Radio siehe das Kapitel „Radio Betrieb“ (Seite 20).

Modus »Display Mode« wählen

Sie können die Anzeige des Players zwischen zwei verschiedenen Modi umschalten.

1 Im Hauptmenü Modus »Display Mode« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
2 Die Anzeige mit »MENU« zwischen »Display Mode 1« und »Display Mode 2« umschalten.

*Die Option »FM Radio« gilt nur für MPaxx 702 FM/2GB und MPaxx 704 FM/2GB.

Modus »Settings« wählen

1 Im Hauptmenü Modus »Settings« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.

- Der Player wechselt zum entsprechenden Untermenü.

Struktur des Untermenüs

Das Untermenü im Modus »Settings« können Sie auch direkt mit »▶▶▶▶ verlassen.

Klangeffekte wählen

1 »Equalizer« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschten Klangeffekt (Normal, Pop, Rock, Classical, Jazz und Bass) wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.

Wiedergabe-Modi wählen

1 »Play Mode« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschten Wiedergabe-Modus wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.

- »Normal«: Der Player gibt alle Titel in normaler Reihenfolge wieder und stoppt nach dem letzten Titel. Wiedergegeben werden zunächst alle Titel des Hauptordners, danach die Titel der Unterordner.

- »Repeat One«: Alle im Player gespeicherten Titel werden ständig wiederholt.

- »Repeat All«: Der aktuelle Titel wird ständig wiederholt.

- »Random«: Alle im Player gespeicherten Titel werden in zufälliger Reihenfolge wiedergegeben.

Kontrast der Anzeige einstellen

1 »Contrast« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschten Wert wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.

Ausschaltzeit der Anzeigen-Hintergrundbeleuchtung einstellen

1 »Backlight« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Ausschaltzeit (5 Sekunden, 10 Sekunden oder »Always On« = immer an) wählen, dazu »◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Falls zuvor keine Taste gedrückt wurde, schaltet sich die Hintergrundbeleuchtung nach der gewählten Zeit aus.

Ausschaltzeiten des Players einstellen

1 »Powerset« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Ausschaltzeit (Disable = kein Ausschalten, 2, 10 und 30 Minuten) wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- In Bereitschaft (Stand-by) schaltet sich der Player nach der eingestellten Zeit aus, falls zuvor keine Taste gedrückt wurde.

Aufnahmequalität einstellen

1 »Recordset« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Aufnahmequalität (8000 Hz, 11000 Hz, 16000 Hz oder 22000 Hz) wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Die gewählte Sampling Frequenz gilt für Sprachaufnahmen (je höher die Frequenz, desto besser die Aufnahmequalität).

Menüsprache wählen

1 »Language« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschte Sprache (9 Sprachen) wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.

Hinweis:

Wenn Sie die Menüsprache (Werkseinstellung »English«) ändern, entsprechen die Bezeichnungen im Menü nicht mehr den in dieser Bedienungsanleitung verwendeten englischen Bezeichnungen.

Modus »Preview« wählen

1 Im Hauptmenü Modus »Preview« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Alle gespeicherten Titel werden nacheinander für ca. 10 Sekunden angespielt.
2 Funktion beenden, dazu »▶II« drücken.

Modus »About« wählen

1 Im Hauptmenü Modus »About« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Sie erhalten Informationen zur Gesamtspeicherkapazität und zum freien Speicherplatz.

Modus »Folder« wählen

1 Im Hauptmenü Modus »Folder« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen. – Der Player wechselt in den Modus Titelbrowser.
2 Durch die Titel des aktuellen Ordners blättern, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
3 Vom Titel-Modus in den Ordner-Modus wechseln, dazu »MENU« drücken und gedrückt halten.
4 Durch die Ordner blättern, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
5 Gewünschten Ordner öffnen, dazu kurz »MENU« drücken.

Einzelne Titel wiedergeben

1 Im Titel-Modus kurz »MENU« drücken. – Anzeige: »Play« und »Delete?«.
2 Option »Play« wählen, dazu » ◀◀◀ oder »▶▶« drücken und mit »MENU« bestätigen.

Einzelne Titel löschen

1 Im Titel-Modus kurz »MENU« drücken. – Anzeige: »Play« und »Delete?«.
2 Option »Delete?« wählen, dazu » ◀◀◀ oder »▶▶« drücken und mit »MENU« bestätigen. - Anzeige: »Yes« und »No«.
3 Gewünschte Option (»Yes« oder »No«) wählen, dazu »◀◀« oder »▶▶« drücken und mit »MENU« bestätigen.

Modus »Exit« wählen

1 Im Hauptmenü Modus »Exit« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Der Player wechselt zurück in den zuletzt eingestellten Wiedergabemodus.

Programmquelle Radio wählen

1 Im Hauptmenü Modus »FM Radio« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
2 Wahl bestätigen, dazu kurz »MENU« drücken.

- Der Player wechselt in den Modus FM Radio-Betrieb.

Hinweis:

Im Modus Radio erscheint, wenn kurz »MENU« gedrückt wird, ein Untermenü mit folgenden Optionen:

• »Music«: zurück zum Modus Musikwiedergabe.
• »Voice«: zurück zum Modus Wiedergabe von Sprachaufnahmen.
• »Save Station«: Rundfunk-Programm speichern.
• »Delete Station«: Gespeichertes Rundfunk-Programm löschen.
• »Auto Scan«: Rundfunk-Programme mit dem Automatischen Programmsuchlauf speichern.
• »Exit«: zurück zum Radio-Betrieb.
  Gewünschte Option mit »◀◀« oder »▶▶« wählen und mit »MENU« bestätigen.

Struktur des Untermenüs

»MENU« →

»Music«longleftrightarrow»Voice«longleftrightarrow»Save Station«longleftrightarrow

»Delete Station« ←→»Auto Scan« ←→»Exit«.

Zwischen Suchlauf-Modus und Preset-Modus umschalten

„Preset“ nennt sich ein auf einem Programmplatz gespeichertes Rundfunk-Programm.

1 Im Radio Betrieb zwischen Suchlauf-Modus und Preset-Modus umschalten, dazu kurz »▶‖« drücken.

Rundfunk-Programme einstellen ...

... manuell und automatisch

Für die manuelle und automatische Programmsuche muss sich der Player im Modus Suchlauf befinden.

1 Gewünschte Frequenz einstellen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.

- Die Frequenz ändert sich in 100 kHz-Schritten rückwärts oder vorwärts.

oder

Suchlauf starten, dazu »◀◀« oder »▶▶« drücken und so lange gedrückt halten, bis die Frequenz in den Schnelldurchlauf wechselt.

- Der Suchlauf stoppt, wenn ein empfangsstarkes Programm gefunden ist.

*Radio-Betrieb ist nur bei MPaxx 702 FM/2GB und MPaxx 704 FM/2GB möglich.

... und mit dem Automatischen Programmsuchlauf (Auto Scan) speichern

1 Untermenü aufrufen, dazu kurz »MENU« drücken.
2 Die Option »Auto Scan« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Der Automatische Programmsuchlauf startet und speichert bis zu 30 empfangswürdige Programme auf Programmplätzen.

Rundfunk-Programme manuell speichern

Für das manuelle Speichern eines Rundfunk-Programmes muss sich der Player im Modus Suchlauf befinden.

1 Gewünschtes Rundfunk-Programm einstellen.
2 Untermenü aufrufen, dazu kurz »MENU« drücken.
3 Die Option »Save Station« wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Anzeige: »SA?« blinkt.

4 Gewünschten Programmplatz mit » ◀◀◀ oder »▶▶◀ wählen.

Hinweis:

Ist auf dem gewählten Programmplatz bereits ein Rundfunk-Programm gespeichert, wird dieses bei erneutem Speichern überschrieben.

5 Speichern mit »▶II« bestätigen.

- Das eingestellte Rundfunk-Programm wird auf einem Programmplatz gespeichert.

Gespeicherte Rundfunk-Programme aufrufen

Der Preset-Modus muss eingeschaltet sein. In der Anzeige ist dann die Nummer eines Programmplatzes zu sehen.

1 Gewünschten Programmplatz wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.

Hinweis:

Nicht belegte Programmplätze werden übersprungen.

Gespeicherte Rundfunk-Programme löschen

1 Gewünschten Programmplatz wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
2 Untermenü aufrufen, dazu kurz »MENU« drücken.
3 Die Option »Delete Station« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
- Anzeige: »DEL?« blinkt.

4 Löschen mit »MENU« bestätigen.

- Das auf dem gewählten Programmplatz gespeicherte Rundfunk-Programm wird gelöscht. Nachfolgende Programme rücken zur entsprechenden Position auf.

Sprachaufnahme

Für die Aufnahme können Sie im Menü »Settings« unter »Recordset« die Aufnahmequalität (Sampling Frequenz) einstellen (siehe die Seiten 13, 15 und 18). Für den Start von Sprachaufnahmen muss sich der Player im Modus Musikwiedergabe oder Wiedergabe von Sprachaufnahmen befinden.

Sprachaufnahme starten

1 Aufnahme starten, dazu »REC« ca. 2 Sekunden drücken und gedrückt halten.
2 Mit »▶II« in Aufnahme-Pause schalten.
3 Aufnahme mit »▶II« fortsetzen.
4 Aufnahme beenden, dazu kurz »REC« drücken.
- Die Aufnahme wird automatisch z.B. als MIC000002.WAV-Datei im MICIN.DIR-Ordner des Players gespeichert.

Hinweise:

Erscheint während der Aufnahme in der Anzeige »Device Full«, ist der Flash-Speicher voll. Die Aufnahme wird dann beendet und die Datei wird automatisch gespeichert. Weitere Aufnahmen sind dann nur möglich, wenn Sie vorhandene Dateien aus dem Flash-Speicher löschen (siehe Seite 19).

Erscheint während der Aufnahme in der Anzeige »Low Battery!«, ist die Batterie erschöpft. Die Aufnahme wird dann beendet und die Datei wird automatisch gespeichert. Weitere Aufnahmen sind nur dann möglich, wenn die Batterie ausgetauscht wird.

Sprachaufnahme wiedergeben

1 Im Hauptmenü Modus »Voice« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschte Aufnahme-Datei wählen, dazu » ◀◀« oder »▶▶« entsprechend oft drücken.
3 Wiedergabe starten, dazu kurz » ▶II« drücken.

Hinweis:

Nach dem Beenden einer Aufnahme kann diese sofort wiedergegeben werden. Hierzu »▶▶▶▶ drücken.

Aufnahme vom FM Radio

FM-Aufnahme starten

Für die Aufnahme vom FM Radio muss sich der Player im Modus »FM Radio« befinden.

1 Gewünschtes Rundfunk-Programm wählen.
2 Aufnahme starten, dazu »REC« ca. 2 Sekunden drücken und gedrückt halten.
3 Mit » ▶II« in Aufnahme-Pause schalten.
4 Aufnahme mit »▶II« fortsetzen.
5 Aufnahme beenden, dazu kurz »REC« drücken. – Die Aufnahme wird automatisch z.B. als FM000003.WAV-Datei im FMIN.DIR-Ordner des Players gespeichert.

Hinweise:

Erscheint während der Aufnahme in der Anzeige »Device Full«, ist der Flash-Speicher voll. Die Aufnahme wird dann beendet und die Datei wird automatisch gespeichert. Weitere Aufnahmen sind dann nur möglich, wenn Sie vorhandene Dateien aus dem Flash-Speicher löschen (siehe Seite 19).

Erscheint während der Aufnahme in der Anzeige »Low Battery!«, ist die Batterie erschöpft. Die Aufnahme wird dann beendet und die Datei wird automatisch gespeichert. Weitere Aufnahmen sind nur dann möglich, wenn die Batterie ausgetauscht wird.

FM-Aufnahme wiedergeben

1 Im Hauptmenü Modus »Voice« wählen, dazu »◀◀« oder »▶▶« entsprechend oft drücken und mit »MENU« bestätigen.
2 Gewünschte Aufnahme-Datei wählen, dazu » ◀◀◀ oder »▶▶« entsprechend oft drücken.
3 Wiedergabe starten, dazu kurz » ▶II« drücken.

Hinweis:

Nach dem Beenden einer Aufnahme kann diese sofort wiedergegeben werden. Hierzu »▶▶▶▶▶ drücken.

BETRIEB AM COMPUTER

Allgemeines

Dieser Player erscheint am PC in zwei verschiedenen Konfigurationen: MTP (Media Transfer Protocol)-Player oder MSC (Mass Storage Class)-Player (Wechseldatenträger). Die jeweilige Konfiguration hängt von der Version des Windows Media Players und dem Betriebssystem des PC ab. Mit »MENU« schalten Sie den Player zwischen MTP- und MSC-Modus um.

Die Grundeinstellung MTP-Player

Download von Dateien

Synchronisieren Sie Musikdateien über den Windows Media Player auf den Player. Diese werden in den Ordner »MTPMEDIA/Musik« kopiert und sind im MSC-Modus nicht sichtbar.

Die Grundeinstellung MSC-Player

Download von Dateien

Wir empfehlen die Grundeinstellung MSC-Player (Wechseldatenträger).

Kopieren Sie Musikdateien direkt in den Hauptordner oder synchronisieren Sie Musik über den Windows Media Player in einen angelegten Ordner »Musik«.

Daten (z.B. pdf-, ppt-, doc-Dateien) sollten direkt in den Hauptordner oder in einen eigens angelegten Ordner kopiert werden.

Im MSC-Modus kopierte oder synchronisierte Musikdateien werden im MTP-Modus nicht im Windows Media Player angezeigt.

Systemanforderungen

Beim Anschließen an den Computer erscheint der Player als Wechseldatenträger. Dieser entspricht dem Flash-Speicher des Players. Ihr Computer sollte folgende Voraussetzungen erfüllen:

• Windows 98 SE; Windows ME / 2000 / XP / Vista, Mac OS 9 oder darüber
• CD-ROM Laufwerk 4x oder darüber
• Pentium MMX 200 oder darüber
• Minimum 120 MB freier Speicherplatz auf der Festplatte
• USB-Schnittstelle
• Für die Software-Installation unter Windows 2000 müssen Sie über ein Benutzerkonto mit Administratorenrechten angemeldet sein.

Den Player installieren

Unter Windows ME / 2000 / XP / Vista ist die Installation der Player-Treiber nicht erforderlich.

Die Installation der Treiber ist erforderlich unter Windows 98 SE und Windows 2000, falls der Windows Service Pack 3 nicht installiert ist.

1 Beiliegende Installations-CD in das CD-ROM Laufwerk einlegen.
2 Installation starten, dazu z.B. Laufwerk D (D:\Driver for WIN 98\Setup.exe) wählen und auf das Setup-Symbol klicken.
3 Zum Durchführen der Installation folgen Sie den Anweisungen am Bildschirm.

An den Computer anschließen

Der Player wird nach dem Anschließen vom Computer mit Strom versorgt.

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit der USB-Schnittstelle des Computers verbinden.
- Sobald die Verbindung hergestellt ist, erscheint eine entsprechende Anzeige.

Hinweis:

Normalerweise erscheint der Player am Computer als Wechseldatenträger. Unter Windows XP haben Sie jedoch die Möglichkeit, den Player als MTP-fähigen Mediaplayer anzumelden. Hierzu drücken Sie kurz »MENU«. Ist der Player als MTP-fähiger Mediaplayer erkannt, wird der Inhalt seines Flash-Speichers anders dargestellt. Daraus ergeben sich für das Daten-material andere Bearbeitungsmöglichkeiten.

Vom Computer trennen

Läuft keine Datenübertragung, können Sie den Player vom Computer trennen.

Bevor Sie die Kabelverbindung des Players zum Computer aufheben, müssen Sie den Player vom Windows Desktop entfernen, indem Sie den Anweisungen von Windows für »Hardware entfernen« folgen.

Achtung:

Trennen Sie den Player nicht vom Computer, solange eine Datenübertragung läuft. Dies könnte zur Zerstörung der Daten führen.

1 Doppelklicken Sie auf das Symbol für Hardware-Entfernung unten rechts in der Taskleiste.

- Das Fenster »Hardware entfernen« erscheint.

2 Zum Fortfahren den Anweisungen am Bildschirm folgen.

Achtung:

Die Stromkreise des Players und des Computers können ernsthaft beschädigt werden, wenn Sie nicht die Anweisungen unter Windows folgen.

MP3/WMA-Datentransfer

1 MP3/WMA-Files am Arbeitsplatz Ihres Computers für das Kopieren auswählen.

2 Die Files markieren.

3 Rechten Mausklick ausführen und »Kopieren« wählen.

4 Wechselplatten-Laufwerk (z.B. H:) am Arbeitsplatz Ihres Computers öffnen.

5 Rechten Mausklick ausführen und auf dem Wechselplatten-Laufwerk (z.B. H:) »Einfügen« wählen.

– Die Daten werden auf den Player übertragen.

Hinweis:

DRM (Digital Right Management)-geschützte WMA-Files können nur wiedergegeben werden, wenn Sie mit dem Windows Multi Media Player (Version 10) auf den Player übertragen wurden. Hierzu muss der Player als MTPfähiger Mediaplayer angemeldet sein (siehe nächste Seite).

Hinweis:

Es können maximal 400 Dateien in bis zu 35 Ordnern gespeichert werden.

Transfer DRM-geschützter WMA-Daten

Unter Windows 98 SE / 2000 / ME / XP / Vista sollten Sie den Windows Media Player aktualisieren, z.B. auf die Versionen 9.0, 10.0 oder 11.0 (Version 10.0 steht für Windows XP, Version 11.0 steht für Windows Vista). Die folgende Beschreibung gilt nur für den Windows Media Player 10.0, d.h. für Windows XP.

1 Den Player an den Computer anschließen.
2 Den Player mit »MENU« als MTP-fähigen Mediaplayer anmelden.
3 Im Fenster des MTP Media Players auf »Bestätigen« klicken.
4 DRM-geschützte WMA-Files mit dem Werkzeug des Windows Media Players 10 für das Kopieren auswählen.
5 Die Files markieren.
6 Rechten Mausklick ausführen und die Option »Der Sync. Liste hinzufügen« wählen.
7 Im geöffneten Fenster die Option »Sync.« wählen.
8 Im Fenster »Sync.« die gewünschten DRM-geschützten WMA-Dateien, anschließend den Player wählen.
9 Auf »Sync. starten« klicken. – Die DRM-geschützten WMA-Dateien werden auf den Player übertragen.

Musik- und Textdateien synchronisieren

Der Player unterstützt Musikdateien, die mit den entsprechenden Texten synchronisiert sind (LRC-Dateien). Auf diese Weise haben Sie Musikwiedergabe über die Ohrhörer und gleichzeitig die synchrone Textwiedergabe über die Anzeige.

Hinweise:

Wenn Sie LRC-Dateien erstellen wollen, verwenden Sie hierzu z.B. das frei verfügbare Programm Song Edit.

Vergewissern Sie sich, das sich Text- und Musikdatei im gleichen Ordner befinden und dass die Bezeichnungen übereinstimmen. Andernfalls kann der Player die Textdatei nicht erkennen.

CE

Technische Daten

Dieses Produkt erfüllt die europäischen Richtlinien 89/336/EEC, 2006/42 EG und 93/68/EEC.

Das Typenschild befindet sich an der Rückseite des Gerätes.

Spannungsversorgung

Batterie: 1 x 1,5 V, LR 03/AM 4/AAA

Ausgangsleistung

2 × 5 mW/32 Ω

Geräuschspannungsabstand

≥85 dB

Interner Speicher

1 GB (MP 701, MP 702)

2 GB (MP 703, MP 704)

FM-Radio\*

Frequenzbereich: 87,5 MHz ... 108 MHz

USB

USB-PC: 2.0 High Speed

Frequenzgang

20 Hz ... 20 kHz

Formate

MP3, WMA (Wiedergabe)

WAV (Aufnahme)

MPEG-Bitraten: 32-320 kbps,

WMA: 32-192 kbps

File-System: FAT 32

ID3 Tag: ID3 V1/V2 Tag

Abmessungen und Gewicht

L × B × H: 87,6 × 29,5 × 27,2 mm

Gewicht (ohne Batterie) ca. 40 g

*Radio-Betrieb ist nur bei MPaxx 702 FM/2GB und MPaxx 704 FM/2GB möglich.

Technische und optische Änderungen vorbehalten!

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00

Uhr zur Verfügung.

Montag bis Freitag von 8.00 bis 19.00 Uhr

Deutschland: 0180 / 523 18 80 *

Österreich: 0820 / 220 33 22 **

* gebührenpflichtig (0,12 €/Min. aus dem Festnetz)

** gebührenpflichtig (0,145 €/Min. aus dem Festnetz)
