| Produkttyp | Fernbedienungstimer für Eberspächer Heizungen |
| Marke | Eberspächer |
| Modell | EasyStart R plus |
| Abmessungen (ca.) | 120 x 80 x 25 mm |
| Gewicht (ca.) | 200 g |
| Stromversorgung | 12 V/24 V DC |
| Anzeige | LCD-Display mit Hintergrundbeleuchtung |
| Kommunikation | Funkfernbedienung mit einer Reichweite von bis zu 100 m |
| Hauptfunktionen | Fernstart, Timerprogrammierung, Temperaturregelung, Heizlüftersteuerung |
| Timer-Programme | 7-Tage-Programmierung mit mehreren Schaltzeiten |
| Temperaturbereich | Einstellbar von 5 °C bis 35 °C |
| Betriebstemperatur | -20 °C bis +60 °C |
| Schutzart | IP32 (spritzwassergeschützt) |
| Lieferumfang | Bedienteil, Funkfernbedienung, Montagematerial, Anleitung |
| Wartung und Reinigung | Oberfläche mit feuchtem Tuch reinigen, keine aggressiven Reinigungsmittel |
| Sicherheitshinweise | Nur Originalteile verwenden, Einbau durch Fachpersonal |
| Reparatur | Defekte Geräte nur durch autorisierten Kundendienst reparieren lassen |
| Garantie | 2 Jahre gesetzliche Gewährleistung |
Häufig gestellte Fragen - EasyStart R plus Eberspacher
Benutzerfragen zu EasyStart R plus Eberspacher
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernbedienung kostenlos im PDF-Format! Finden Sie Ihr Handbuch EasyStart R plus - Eberspacher und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EasyStart R plus von der Marke Eberspacher.
BEDIENUNGSANLEITUNG EasyStart R plus Eberspacher
EasyStart R ^+ Bedienungsanweisung.
Komfort-Funkfernbedienung mit integrierter Schaltuhr für Standheizgeräte und mehr.
Einleitung
- Bitte zuerst durchlesen .... 3
- Sicherheitshinweise 3
- Gesetzliche Vorschriften 3
- Verwendungszweck 3
- Allgemeine Hinweise 4
Übersicht
- Mobilteil der Funkfernbedienung .... 5
- Display-Anzeigen.... 6
Bedienung und Einstellung
- Grundregeln zur Bedienung und Einstellung 7
- Mobilteil aktivieren....8
Wochentag, Uhrzeit und Betriebsdauer einstellen 9
Heizen einschalten 10
Heizen ausschalten 11
Lüften einschalten 12
Lüften ausschalten / Allgemeine Hinweise zur Betriebsart „Lüften“ 13
^A_D Zusatzgerät einschalten 14
Zusatzgerät ausschalten / Allgemeine Hinweise zum Zusatzgerät 15
Allgemeine Hinweise zur Programmierung der Vorwahlzeit 16
Vorwahlzeiten programmieren 17 – 18
P Vorwahlzeiten löschen....19
Heizstufe einstellen – bei Wasserheizgeräten 20
Heizstufe einstellen – bei Luftheizgeräten 21
Wartung
- Ladezustand der Batterie des Mobilteils 22
- Batterie tauschen 22
Was tun, wenn ...?
- Anzeigen.... 23 – 25
Service
- Hotline 26
Bitte zuerst durchlesen
Bevor Sie mit der Einstellung und Bedienung der Funkfernbedienung beginnen, unbedingt diese Bedienungsanweisung sorgfältig durchlesen.
Diese Bedienungsanweisung enthält wichtige Informationen, die Sie für die Einstellung und Bedienung der Funkfernbedienung benötigen.
Bitte bewahren Sie diese Bedienungsanweisung für spätere Nachschlagezwecke sorgfältig auf.
Sicherheitshinweise
Gefahr!
– Am Mobilteil darf nur der Batteriedeckel geöffnet werden.
– Die Batterie und der Batteriedeckel dürfen nicht in Kinderhände gelangen – verschluckbare Kleinteile.
– Vor dem Waschen der Kleidung das Mobilteil aus den Taschen nehmen.
– Das Mobilteil vor widrigen Einflüssen (Stöße, extreme Temperaturen, Feuchtigkeit, Regen, Flüssigkeiten) schützen.
– Beim Tanken müssen das Mobilteil und das Heizgerät ausgeschaltet sein.
– Batterie und Mobilteil entsprechend den Gesetzlichen Vorschriften entsorgen.
- Unsachgemäßer Gebrauch und Verwendung außerhalb des vorgegebenen Verwendungsbereichs schließt jegliche Haftung und Gewährleistung aus.
- Es dürfen nur die empfohlene Batterie und Original-Ersatzteile verwendet werden.
– Alle Informationen und Hinweise, insbesondere Sicherheitshinweise in der Technischen Beschreibung des Heizgerätes unbedingt beachten!
Gesetzliche Vorschriften
Rücknahme / Entsorgung von Elektro- und Elektronikgeräten gemäß § 4 Absatz 1 Alt Fz-VO
Die Funkfernbedienung ist als Bestandteil des Fahrzeugs bei Überlassung des Fahrzeugs an eine anerkannte Annahmestelle, eine anerkannte Rücknahmestelle oder einen anerkannten Demontagebetrieb zur Rücknahme gemäß § 4 Absatz 1 Alt Fz-VO in das Fahrzeug zu legen.
Verwendungszweck
Die bidirektionale Funkfernbedienung EasyStart R+ (Mobilteil in Verbindung mit Stationärteil) dient zum fernbedienten Ein- / Ausschalten und Vorwählen der Einschaltzeit, Betriebsdauer und -art des im Fahrzeug eingebauten Heizgerätes und / oder Zusatzgerätes.
Bitte beachten!
Unsachgemäßer Gebrauch und Verwendung außerhalb des vorgegebenen Verwendungsbereichs schließt jegliche Haftung und Gewährleistung aus.
Allgemeine Hinweise
Das Mobilteil der Funkfernbedienung hat eine einfache Bedienstruktur.
Mit nur 4 Tasten können alle Funktionen eingestellt, wenn erforderlich verändert, sowie die Vorwahlzeiten programmiert werden.
Die Schaltimpulse des Mobilteils reichen im freien Gelände (direkte Sichtverbindung) bis zu 1000 Meter. Äußere Störeinflüsse, örtliche Bedingungen und dichte Bebauung des umgebenden Geländes verkürzen die Reichweite.
Das Mobilteil sollte beim Aktivieren bzw. zur Daten übertragung immer zum Fahrzeug hin ausgerichtet sein.
Abhängig von An-
wendungs- und Umgebungseinflüssen können jedoch Anzeigen auf dem Display erscheinen, die im Kapitel „Was tun, wenn …?“ ab Seite 23 beschrieben sind.
Befinden Sie sich mit dem Mobilteil außerhalb der Reichweite, müssen Sie auf den Heizbetrieb nicht verzichten. Als Alternative bietet sich dann der vorgewählte Betrieb an.
War ein Fahrzeug spannungslos (Batterie abgeklemmt) und die Stromversorgung wird wieder hergestellt, erscheint beim Aktivieren des Mobilteils die Uhrzeit. Diese muss dann eingestellt werden. Beschreibung siehe Seite 9 „Wochentag, Uhrzeit und Betriebsdauer einstellen“.
Die Bedienung des Mobilteils wird ab Seite 7 ausführlich beschrieben.

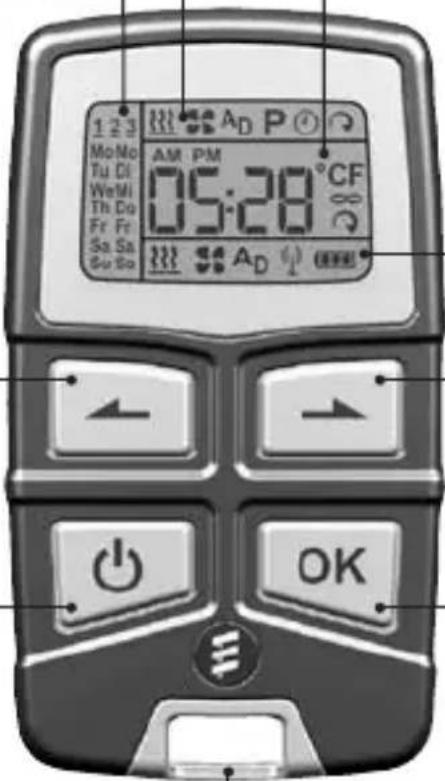

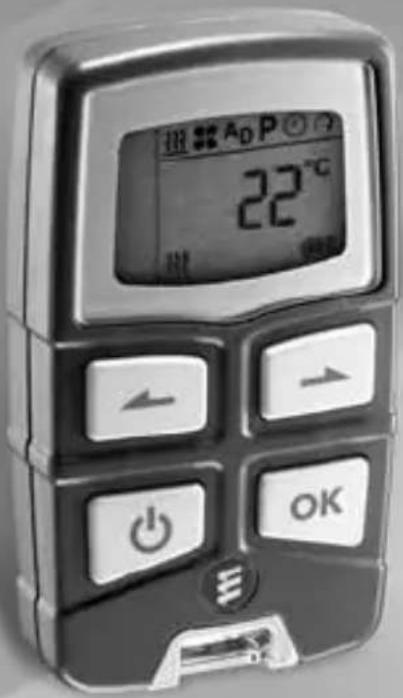

Mobilteil der Funkfernbedienung
Mit dem Mobilteil der Funkfernbedienung können die für den Betrieb des Heizgerätes erforderlichen Einstellungen vorgenommen sowie verschiedene Geräte ein- bzw. ausgeschaltet werden.
Bitte beachten!
In Abhängigkeit vom eingebauten Heizgerät und den Ausstattungsvarianten ist die Anzahl der Symbole und Anzeigen im Display unterschiedlich.
Menü-Leiste
Anzeigen-Leiste
Programm-Leiste
Anzeige des aktiven Programmspeichers und des entsprechenden Wochen- tages
Status-Anzeige
Steuertaste-Rückwärts
Auswahl einer Funktion in der Menü-Leiste und Einstellen von Werten
Steuertaste-Vorwärts
Auswahl einer Funktion in der Menü-Leiste und Einstellen von Werten
Aktivierungstaste
OK-Taste
Auswahl des blinkenden Symbols bzw. bestätigen von Eingaben
- Mobilteil – EIN / AUS
• Umschalten in der Anzeigen-Leiste zwischen - Temperatur
- Uhrzeit
- Betriebsdauer
- Temperatur-Sollwert
- Zurückschalten in die Menü-Leiste
Schlüsselanhänger
Display-Anzeigen
Menü-Leiste
Heizen EIN / AUS
Lüften EIN / AUS
A Zusatzgerät EIN / AUS
P Programmieren Vorwahlzeit
① Uhrzeit / Betriebsdauer einstellen
Heizstufe einstellen
Anzeigen-Leiste
1648 Zahlen- und Textanzeigen
AM Tageszeit vormittags (englisch)
PM Tageszeit nachmittags (englisch)
°C Temperaturangabe in Grad Celsius
°F Temperaturangabe in Grad Fahrenheit
∞ Unbegrenzte Betriebsdauer Heizstufe eingestellt
Programm-Leiste
1 Vorwahlspeicher 1
2 Vorwahlspeicher 2
3 Vorwahlspeicher 3
Mo - So Wochentage
Mo – Su Wochentage englisch
Status-Anzeige
Heizbetrieb aktiv
Lüftenbetrieb aktiv
^A_D Zusatzgerät aktiv
Kommunikation zwischen Mobilteil und Stationärteil
Hadezustand der Batterie
Bitte beachten!
- Ist die Programmziffer unterstrichen z. B. 1 wird dieses Programm im zeitlichen Ablauf als nächstes ausgeführt.
• Die Betriebsart „Lüften“ ist nicht bei allen Heizgeräte-Ausführungen möglich.
• Die Funktion Zusatzgerät ist nicht bei allen Heizgeräte-Ausführungen möglich und muss durch die Einbau-Werkstatt aktiviert werden.
Grundregeln zur Bedienung und Einstellung
Mobilteil aktivieren
Vor jeder Bedienung bzw. Einstellung muss eine Verbindung zwischen dem Mobilteil und dem Stationärteil aufgebaut werden.
Hierzu 🔍 drücken bis im Display die Menü-Leiste angezeigt wird, dann die Taste loslassen und mit der Bedienung bzw. Einstellung fortfahren (siehe auch Seite 8).
Mobilteil ausschalten / Mobilteil vor ungewollter Betätigung schützen
Wird 🔒 lang gedrückt, erlischt die Anzeige, d. h. das Mobilteil ist ausgeschaltet und dadurch auch vor einer ungewollten Betätigung geschützt.
Blinkende Symbole
Jedes blinkende Symbol in der Menü-, Programm- und Anzeige-Leiste kann
mit ↗ oder ↗ verän- dert und mit OK bestätigt werden.
Eingabe bestätigen
Einstellungen und Veränderungen müssen immer mit OK bestätigt werden, sonst gehen sie verloren (Ausnahme Betriebsdauer).
Einstellungen abbrechen / beenden
Die Einstellung in einem Menü kann mit abgebrochen bzw. beendet werden.
Anzeige erlischt
Wird innerhalb von 10 Sekunden keine Einstellung oder Bestätigung vorge- nommen, erlischt die Anzeige, d. h. das Mobilteil geht in den Ruhezustand. Für eine erneute Eingabe muss wieder
gedrückt werden.
Betriebsdauer einstellen (einmalig oder bleibend)
Die Betriebsdauer kann individuell mit oder eingestellt werden.
Bei Vorwahlbetrieb von 10 – 120 Minuten. Bei Sofort-Betrieb von 10 – 120 Minuten oder Dauerbetrieb ∞. Beschreibung siehe Seite 9, 10, 12 und 14.

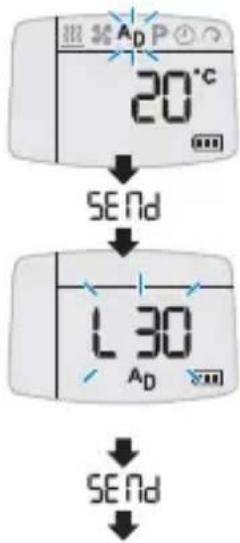

Anzeige bei Datenübertragung
Bei der Datenübertragung (Displayanzeige SENd) erlischt die LED-Display-beleuchtung.
Nach erfolgter Datenübertragung wird die LED-Beleuchtung wieder eingeschaltet.
Mobilteil aktivieren
Mit dem Mobilteil die Verbindung zum Stationärteil aufbauen.
drücken bis im Display die Menü-Leiste angezeigt wird. Dann die Taste 🔊 loslassen. Das Symbol 🔒 und der Text SEND werden kurz eingeblendet, anschließend wird die Temperatur angezeigt.
Die Funkfernbedienung ist aktiviert.
Bitte beachten!
- Wird die Taste 🔊 nach dem Erscheinen der Menü-Leiste nicht losgelassen, schaltet sich das Mobilteil selbst aus.
- Bei der Datenübertragung (Displayanzeige SENd) erlischt die Displaybeleuchtung. Nach erfolgter Datenübertragung wird die Displaybeleuchtung wieder eingeschaltet.
- Mögliche Anzeigen im Display wie cobR, conPund Err werden im Kapitel „Was tun, wenn ...?“ ab Seite 23 beschrieben.
Folgende Aktionen sind möglich:
- Umschalten von der Temperaturanzeige in die Uhrzeit und zurück, 🔊 drücken.
- Funktionen in der Menü-Leiste mit ↻ oder ↻ auswählen, Auswahl mit OK bestätigen.
Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Anzeige im Display
Wochentag, Uhrzeit und Betriebsdauer einstellen
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol ⏻ mit ↖ oder ↗ auswählen. Auswahl mit OK bestätigen.
Wochentag mit ↘ oder ↗ auswählen. Auswahl mit OK bestätigen.
Stunden mit ↗ oder ↗ einstellen. Einstellung mit OK bestätigen.
Minuten mit ↻ oder ↻ einstellen. Einstellung mit OK bestätigen.
Betriebsdauer für Sofortbetrieb mit oder bleibend einstellen. Einstellung mit OK bestätigen.
Die eingestellte, aktuelle Uhrzeit wird angezeigt. Die Einstellung ist beendet.
Folgende Aktion ist möglich:
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen. Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Anzeige im Display
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol mit oder auswählen.
Auswahl mit OK bestätigen.
Heizen ist eingeschaltet.
Zur Betriebsdauer sind folgende Aktionen möglich:
• Die Betriebsdauer kann mit OK übernommen werden.
- Die Betriebsdauer kann mit ↗ oder ↗ einmalig verändert und dann mit OK bestätigt werden.
Bitte beachten!
Die im Display zuletzt angezeigte Betriebsdauer wird auch ohne Bestätigung übernommen.
- drücken, die Temperatur wird angezeigt, die zuletzt gespeicherte Betriebsdauer bleibt gültig.
Folgende Aktionen sind möglich:
- Anzeigen abrufen.
drücken, die aktuelle Heizstufe wird angezeigt (nur bei Luftheizgeräten).
drücken, die Uhrzeit wird angezeigt.
drücken, die Betriebsdauer wird angezeigt. Einstellung siehe oben.
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen. Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Anzeige im Display
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol mit oder auswählen. Auswahl mit bestätigen.
Heizen ist ausgeschaltet.
Anzeige im Display
Folgende Aktionen sind möglich:
- Umschalten von der Temperaturanzeige in die Uhrzeit und zurück, 🔊 drücken.
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen.
Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Bedienung und Einstellung
Lüften
einschalten
- nur möglich wenn
Symbol in der Menü-Leiste ange-
zeigt wird (Allgemeine Hinweise siehe Seite 13).
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol ⚙ mit ▲ oder ▲ auswählen.
Auswahl mit OK bestätigen.
Lüften ist eingeschaltet.
Zur Betriebsdauer sind folgende Aktionen möglich:
• Die Betriebsdauer kann mit OK übernommen werden.
• Die Betriebsdauer kann mit ↙ oder ↗ einmalig verändert und dann mit OK bestätigt werden.
Bitte beachten!
Die im Display zuletzt angezeigte Betriebsdauer wird auch ohne Bestätigung übernommen.
- drücken, die Temperatur wird angezeigt, die zuletzt gespeicherte Betriebsdauer bleibt gültig.
Anzeige im Display
Folgende Aktionen sind möglich:
- Anzeigen abrufen. drücken, die Uhrzeit wird angezeigt.
drücken, die Betriebsdauer wird angezeigt. Einstellung siehe oben.
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen. Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Lüften
ausschalten
- nur möglich wenn
Symbol in der Menü-Leiste
angezeigt wird (Allgemeine Hinweise siehe Seite 13).
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol mit oder auswählen.
Auswahl mit OK bestätigen.
Lüften ist ausgeschaltet.
Anzeige im Display
Folgende Aktionen sind möglich:
- Umschalten von der Temperaturanzeige in die Uhrzeit und zurück, 🔊 drücken.
- Funktionen in der Menü-Leiste mit ↻ oder ↻ auswählen, Auswahl mit OK bestätigen.
Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Allgemeine Hinweise zur Betriebsart „Lüften“
Wird das Symbol ✝ in der Menü-Leiste nicht angezeigt, ist die Betriebsart „Lüften“ für die verwendete Heizgeräte-Ausführung nicht möglich.
In der Betriebsart „Lüften“ wird bei den Wasserheizgeräten HYDRONIC das Fahrzeuggebläse und bei den Luftheizgeräten AIRTRONIC das Gebläse des Heizgerätes direkt unter Umgehung des Heizbetriebs angesteuert.
Bitte beachten!
- Für aufgerüstete Zuheizer ist die Betriebsart „Lüften“ nicht vorgesehen.
- Bei weiteren Fragen zur Betriebsart „Lüften“ wenden Sie sich an Ihre Einbauwerkstatt oder wählen die Service-Telefon-Nummer (siehe Seite 26).
^AD Zusatzgerät einschalten – nur möglich, wenn Symbol in der
Menü-Leiste angezeigt wird (Allgemeine Hinweise siehe Seite 15).
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol AD mit ↙ oder ↙ auswählen.
Auswahl mit OK bestätigen.
Zusatzgerät ist eingeschaltet.
Zur Betriebsdauer sind folgende Aktionen möglich:
• Die Betriebsdauer kann mit OK übernommen werden.
- Die Betriebsdauer kann mit ↙ oder ↖ einmalig verändert und dann mit OK bestätigt werden.
Bitte beachten!
Die im Display zuletzt angezeigte Betriebsdauer wird auch ohne Bestätigung übernommen.
- drücken, die Temperatur wird angezeigt, die zuletzt gespeicherte Betriebsdauer bleibt gültig.
Anzeige im Display
Folgende Aktionen sind möglich:
- Anzeigen abrufen. drücken, die Uhrzeit wird angezeigt.
drücken, die Betriebsdauer wird angezeigt. Einstellung siehe oben.
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen. Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
^A_D Zusatzgerät ausschalten
- nur möglich, wenn Symbol
in der Menü-Leiste angezeigt wird.
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol A_D mit ↘ oder ↗ auswählen.
Auswahl mit OK bestätigen.
Zusatzgerät ist ausgeschaltet.
Anzeige im Display
Folgende Aktionen sind möglich:
- Umschalten von der Temperaturanzeige in die Uhrzeit und zurück, 🔍 drücken.
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen.
Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Allgemeine Hinweise zum Zusatzgerät
Ein Zusatzgerät kann z. B. ein zweites Heizgerät oder eine Standklimatisierung sein.
Weiterhin gibt es die Möglichkeit, ein Heizgerät mit einem Gebläse zu kombinieren. Das Gebläse dient zur Luftverteilung im Fahrzeuginnenraum.
Die Heizgeräte bzw. das Gebläse können gleichzeitig oder unabhängig von einander betrieben werden.
Die Funktion „Zusatzgerät“ muss durch die Werkstatt aktiviert werden.
Allgemeine Hinweise zur Programmierung der Vorwahlzeit
Mit dem Mobilteil der Funkfernbedienung können 3 Vorwahlzeiten programmiert werden.
Die 3 Vorwahlzeiten können entweder auf einen Wochentag oder auf verschiedene Wochentage verteilt werden.
Bei Wasserheizgeräten und einem am Stationärteil angeschlossenen Temperaturfühler wird der Heizbeginn in Abhängigkeit von der gemessenen Raumtemperatur und der ausgewählten Heizstufe (ECO oder HIGH) automatisch berechnet.
Die Betriebsdauer kann zwischen 5 und 60 Minuten vor der programmierten Abfahrtszeit liegen, wobei der Betrieb immer 5 Minuten nach der programmierten Abfahrtszeit beendet wird. Damit kann sich eine min. Betriebsdauer von 10 Minuten und eine max. Betriebsdauer von 65 Minuten ergeben.
Die im Menü „Uhrzeit einstellen“ eingestellte Betriebsdauer ist in diesem Fall nicht wirksam.
Bei allen anderen Konfigurationen erfolgt der Start entsprechend der voreingestellten Betriebsdauer.
Bitte beachten!
• Die Vorwahlzeiten sind immer Abfahrtszeiten, auch bei deaktivierter Laufzeitberechnung.
- Es können nicht mehr als 3 Vorwahlzeiten programmiert werden.
- Die max. Betriebsdauer von 65 Minuten bei der automatischen Laufzeitberechnung ist eine Werkseinstellung. Diese kann bei Bedarf von der Einbauwerkstatt bis auf min. 15 Minuten reduziert werden.
Identische Vorwahlzeiten
Werden für einen bestimmten Wochentag mehrere identische Vorwahlzeiten in den Programmen 1, 2 oder 3 programmiert, ist die zuletzt eingegebene Vorwahlzeit gültig. Bei der Aktivierung des Mobilteils der Funkfernbedienung werden die gespeicherten identischen Vorwahlzeiten gelöscht.
Bei der Programmierung von identischen Vorwahlzeiten an unterschiedlichen Wochentagen entsteht kein Konflikt.
Überschneidungen von Vorwahlzeiten Beispiel:
Sie haben an einem Wochentag die Betriebsart „Heizen“ für Ihre Abfahrtszeit um 13 Uhr eingestellt. Gleichzeitig besteht eine Programmierung am selben Tag für die Betriebsart „Lüften“ um 12.45 Uhr mit einer Betriebdauer von 15 Minuten. Was passiert?
Die Funkfernbedienung errechnet für die Betriebsart „Heizen“ den Heizbeginn, der in Abhängigkeit von der gemessenen Raumtemperatur zwischen 5 und 60 Minuten vor der programmierten Abfahrtszeit liegen kann. Liegt der ermittelte Heizbeginn nach 12.45 Uhr wird von 12.30 Uhr bis 12.45 Uhr gelüftet und danach geheizt.
Liegt der ermittelte Heizbeginn vor 12.45 Uhr wird bis 12.30 Uhr geheizt, dann der Heizbetrieb beendet und das Heizgerät wechselt in die Betriebsart „Lüften“. Nach Ablauf der eingestellten Betriebsdauer für die Betriebsart „Lüften“ schaltet das Heizgerät aus.
P Vorwahlzeiten programmieren
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol P mit ↻ oder ↻ auswählen.
Auswahl mit OK bestätigen.
Vorwahlspeicher 1, 2 oder 3 mit ↗ oder ↗ auswählen und mit OK bestätigen.
Wochentag Mo – So mit ↗ oder ↗ auswählen und mit OK bestätigen.
Stunden mit ↻ oder ↻ einstellen und mit OK be-stätigen.
Minuten mit ↻ oder ↻ einstellen und mit OK be- stätigen.
Gewünschte Funktion 🎥, ⚙ oder AD mit ↻ oder ↻ auswählen und mit OK bestätigen.
Anzeige im Display
Fortsetzung Seite 18
P Vorwahlzeiten programmieren
Nur bei der Auswahl von Heizen mit deaktivierter Laufzeitberechnung), oder wird die Betriebsdauer angezeigt und kann mit übernommen bzw. mit oder eingestellt und mit bestätigt werden.
Die Einstellung ist beendet.
Bitte beachten!
Die belegten Vorwahlspeicher werden im Display angezeigt. Der im zeitlichen Ablauf als nächstes aktivierte Vorwahlspeicher ist im Display unterstrichen und der dazugehörige Wochentag wird zusätzlich angezeigt.
Für die Programmierung von Vorwahlzeiten im Vorwahlspeicher 2 bzw. 3 ist die gleiche Vorgehensweise erforderlich.
Folgende Aktionen sind möglich:
- Umschalten von der Temperaturanzeige in die Uhrzeit und zurück, 🔍 drücken.
- Funktionen in der Menü-Leiste mit ↩ oder ↩ auswählen, Auswahl mit OK bestätigen.
Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
P Vorwahlzeiten löschen
Zum Löschen von Vorwahlzeiten sind die gleichen Schritte wie zum Einstellen der Vorwahlzeit vorzunehmen, bis in der Status-Leiste die aktuelle Funktion blinkt.
oder drücken, bis im Display OFF angezeigt wird. Mit OK bestätigen.
DieVorwahlzeit ist gelöscht.
Anzeige im Display
Folgende Aktionen sind möglich:
- Umschalten von der Temperaturanzeige in die Uhrzeit und zurück,
drücken.
- Funktionen in der Menü-Leiste mit ↗ oder ↗ auswählen, Auswahl mit OK bestätigen.
Die weitere Vorgehensweise ist im entsprechenden Abschnitt der ausgewählten Funktion beschrieben.
Heizstufe
einstellen
- bei Wasserheizgeräten
Bei Wasserheizgeräten kann zwischen den Heizstufen ECO (normale Aufheizung) und HIGH (Komfort-Aufheizung) gewählt werden.
Die ausgewählte Heizstufe wird zur Berechnung der Betriebsdauer „Heizen“ in Abhängigkeit der gemessenen Raumtemperatur benötigt.
Bitte beachten!
Die Heizstufen ECO bzw. HIGH sind nur in Verbindung mit einer programmierten Vorwahlzeit wirksam.
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol mit oder auswählen. Auswahl mit OK bestätigen.
Die Heizstufe ECO oder HIGH mit ↗ oder ↗ auswählen und mit OK bestätigen.
Die gewählte Heizstufe (z. B. HIGH) ist eingestellt.
Anzeige im Display
Heizstufe
einstellen
- bei Luftheizgeräten
Bei Luftheizgeräten kann im Sofort- und Vorwahlbetrieb eine Heizstufe von 8 bis 36 individuell eingestellt werden.
Bitte beachten!
Die Heizstufen 8 bis 36 entsprechen nur annähernd einer Temperaturangabe und können deshalb gegenüber der tatsächlichen Temperatur im Fahrzeug abweichen.
Mobilteil mit 🔊 aktivieren (siehe Seite 8).
Symbol → mit ↻ oder ↻ auswählen. Auswahl mit OK bestätigen.
Die Heizstufe mit ↻ oder ↻ verändern und mit OK bestätigen.
Die neue Heizstufe ist eingestellt.
Anzeige im Display
Funktion Taster
Mit dem im Fahrzeug verbauten Taster können folgende Aktivitäten ausgeführt werden:
- Starten des Heizbetriebs, Heizdauer 30 Minuten (LED Ein)
• Ausschalten aller aktiven Geräte (LED Aus)
Ladezustand der Batterie des Mobilteils
(Anzeige im Mobilteil)
Batterie in Ordnung
Batterie ausreichend
Batterie schwach (Wechsel in nächster Zeit erforderlich)
Notbetrieb, Batterie unbedingt wechseln
Zeigt die Status-Anzeige des Mobilteils eine schwache Batterie an, besorgen Sie sich im Fachhandel eine von JE-Eberspächer empfohlene handelsübliche Knopf-zelle des Typs CR 2430 der Hersteller Varta, Sony oder Renata.
Batterie tauschen
- Bajonettverschluss des Batteriedeckels mit einer 1 Euro Münze in Pfeilrichtung drehen.
- Batteriedeckel abnehmen.
- Deckeldichtung auf Beschädigung prüfen.
• Leere Batterie entnehmen.
- Neue Batterie einsetzen. Die Batterie ist richtig eingesetzt, wenn das Pluspol-Zeichen und die Typenbezeichnung der Batterie lesbar sind.
- Batteriedeckel aufsetzen. Die tropfenförmige Markierung muss auf den Steg zwischen den Vertiefungen zeigen.
- Bajonettverschluss des Batteriedeckels mit Münze im Uhrzeigersinn drehen, bis der Schlitz die senkrechte Position erreicht hat.
- Mobilteil aktivieren (siehe Seite 8).
Anzeigen
Beschreibung
Schlechte Kommunikation zwischen Mobil- und Stationärteil. Es werden Daten empfangen. Diese sind jedoch fehlerhaft.
Mögliche Ursachen Abhilfe
Distanz zwischen Mobilteil und Fahrzeug an der Reichweitengrenze.
Position zum Fahrzeug verändern z. B. Mobilteil höher halten oder zur Seite bewegen. Distanz zum Fahrzeug verringern.
Starke Bebauung zwischen Mobilteil und Fahrzeug?
Distanz verringern. Wenn möglich Sichtverbindung zum Fahrzeug herstellen.
Es werden gleichzeitig mehrere Easy-Start-Funkfernbedienungen betrieben.
Mobilteil nach einer Pause erneut aktivieren.
Beschreibung
Keine Kommunikation zwischen Mobil- und Stationärteil möglich.
Mögliche Ursachen Abhilfe
Distanz zwischen Mobilteil und Fahrzeug zu groß.
Distanz verringern.
Es werden gleichzeitig mehrere Easy-Start-Funkfernbedienungen betrieben.
Mobilteil nach einer Pause erneut aktivieren.
Mobilteil nicht angelernt. Mobilteil wie in Eink
bauanweisung be- schrieben anlernen.
Bitte beachten!
Bei den Meldungen cobA und conP kann keine Bedienung erfolgen. Ein laufendes Heizgerät kann nur über den Taster im Fahrzeug ausgeschaltet werden.
Anzeigen
| Beschreibung Abhilfe | |
| Am Heizgerät ist während des Betriebs eine Störung (z. B. Brennstoffmangel oder Unterbrechung der Diagnoseleitung) aufgetreten. | Störungsbehebung siehe Einbauanweisung des Heizgerätes. |
| Beschreibung Abhilfe | |
| Stationärteil befindet sich im Anlernmodus. | Mobilteil wie in Einbauanweisung beschrieben anlernen. |
| Beschreibung Abhilfe | |
| Die Batterie des Mobilteils ist sehr schwach. Eine Datenübertragung ist nicht möglich. | Batterie tauschen (siehe Seite 22). |
| Beschreibung | |
| Anzeige „Uhr stellen“ erscheint nach dem Aktivieren des Mobilteils. | |
| Mögliche Ursache Abhilfe | |
| Stationärteil wurde von der Fahrzeugbatterie getrennt. Alle programmierten Vorwahlzeiten sind gelöscht. | Uhrzeit stellen (siehe Seite 9). |
Anzeigen
Das Mobilteil lässt sich nicht aktivieren
Mögliche Ursachen Abhilfe
Batterie leer. Batterie tauschen (siehe Seite 22).
Keine Batterie eingelegt. Batterie einlegen (siehe Seite 22).
Batterie falsch herum eingelegt. Batterie richtig einlegen (siehe Seite 22).
LED-Anzeige Taster blinkt
Beschreibung Abhilfe
Stationärteil befindet sich im Anlernmodus.
Nach 30 Sekunden erlischt die Anzeige von selbst oder Mobilteil, wie in der Einbauanweisung beschrieben, anlernen.
Bitte beachten!
Konnte der Fehler oder die Störung nicht beseitigt werden, setzen Sie sich mit einer autorisierten JE-Werkstatt in Verbindung oder wählen die auf der nächsten Seite aufgeführte Service-Telefon-Nummer.
Hotline
Haben Sie technische Fragen, ein Problem mit der Funkfernbedienung oder dem Heizgerät wählen Sie innerhalb Deutschlands folgende Service-Telefon-Nummer.
Telefon-Hotline 0800 / 12 34 300
Fax-Hotline 01805 / 26 26 24
Außerhalb Deutschlands wenden Sie sich bitte an die jeweilige Eberspächer-Landesvertretung.
www.eberspaecher.com
J. Eberspächer
GmbH & Co. KG
Eberspächerstraße 24
D-73730 Esslingen
Telefon 0711 939-00
Telefax 0711 939-0643
info@eberspaecher.com
Eberspächer®
- EasyStart R + Bedienungsanweisung.
- Komfort-Funkfernbedienung mit integrierter Schaltuhr für Standheizgeräte und mehr.
- Einleitung
- Übersicht
- Bedienung und Einstellung
- Wartung
- Was tun, wenn ...?
- Service
- Bitte zuerst durchlesen
- Sicherheitshinweise
- Gefahr!
- Gesetzliche Vorschriften
- Rücknahme / Entsorgung von Elektro- und Elektronikgeräten gemäß § 4 Absatz 1 Alt Fz-VO
- Verwendungszweck
- Bitte beachten!
- Allgemeine Hinweise
- Mobilteil der Funkfernbedienung
- Menü-Leiste
- Anzeigen-Leiste
- Programm-Leiste
- Status-Anzeige
- Steuertaste-Rückwärts
- Steuertaste-Vorwärts
- Aktivierungstaste
- OK-Taste
- Schlüsselanhänger
- Display-Anzeigen
- Grundregeln zur Bedienung und Einstellung
- Mobilteil aktivieren
- Mobilteil ausschalten / Mobilteil vor ungewollter Betätigung schützen
- Blinkende Symbole
- Eingabe bestätigen
- Einstellungen abbrechen / beenden
- Anzeige erlischt
- Betriebsdauer einstellen (einmalig oder bleibend)
- Anzeige bei Datenübertragung
- Die Funkfernbedienung ist aktiviert.
- Folgende Aktionen sind möglich:
- Wochentag, Uhrzeit und Betriebsdauer einstellen
- Folgende Aktion ist möglich:
- Heizen ist eingeschaltet.
- Zur Betriebsdauer sind folgende Aktionen möglich:
- Heizen ist ausgeschaltet.
- Lüften
- einschalten
- Lüften ist eingeschaltet.
- ausschalten
- Lüften ist ausgeschaltet.
- Allgemeine Hinweise zur Betriebsart „Lüften“
- Zusatzgerät ist eingeschaltet.
- A_D Zusatzgerät ausschalten
- Zusatzgerät ist ausgeschaltet.
- Allgemeine Hinweise zum Zusatzgerät
- Allgemeine Hinweise zur Programmierung der Vorwahlzeit
- Identische Vorwahlzeiten
- Überschneidungen von Vorwahlzeiten Beispiel:
- P Vorwahlzeiten programmieren
- Die Einstellung ist beendet.
- P Vorwahlzeiten löschen
- DieVorwahlzeit ist gelöscht.
- Heizstufe
- einstellen
- Funktion Taster
- Ladezustand der Batterie des Mobilteils
- Batterie tauschen
- Anzeigen
- Beschreibung
- Mögliche Ursachen Abhilfe
- Das Mobilteil lässt sich nicht aktivieren
- LED-Anzeige Taster blinkt
- Beschreibung Abhilfe
- Hotline
- www.eberspaecher.com
Marke : Eberspacher
Modell : EasyStart R plus
Kategorie : Fernbedienung
