| Produkttyp | Fernstartmodul für Heizungen |
| Marke | Eberspacher |
| Modell | EasyStart R |
| Abmessungen (B x H x T) | 100 x 60 x 30 mm |
| Gewicht | 120 g |
| Stromversorgung | 12 V / 24 V Gleichstrom |
| Hauptfunktionen | Fernstart, Fernstopp, Timerfunktion, Temperaturregelung |
| Reichweite | Bis zu 100 m (abhängig von Hindernissen) |
| Anzeige | LED-Statusanzeigen |
| Schutzart | IP54 (spritzwassergeschützt) |
| Betriebstemperaturbereich | -20 °C bis +60 °C |
| Sicherheitsmerkmale | Batteriestandsanzeige, Überhitzungsschutz, Verpolschutz |
| Reinigung | Gehäuse mit weichem, trockenem Tuch abwischen |
| Wartung | Regelmäßige Sichtprüfung auf Beschädigungen |
| Ersatzteile | Fernbedienung, Batterien, Kabelbaum separat erhältlich |
| Reparierbarkeit | Fachmännische Reparatur durch autorisierte Servicepartner |
| Kompatible Heizungen | Eberspacher Airtronic, Hydronic (verschiedene Modelle) |
| Zertifizierung | CE, E1 (Fahrzeugzulassung) |
| Lieferumfang | Fernbedienung, Empfängermodul, Kabelbaum, Montagematerial, Anleitung |
| Garantie | 2 Jahre |
Häufig gestellte Fragen - EasyStart R Eberspacher
Benutzerfragen zu EasyStart R Eberspacher
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch EasyStart R - Eberspacher und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EasyStart R von der Marke Eberspacher.

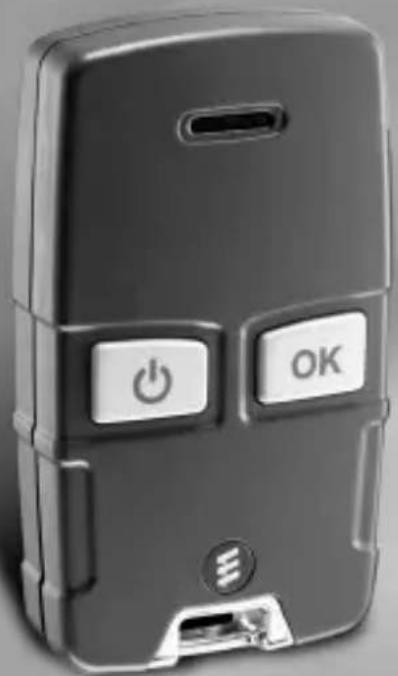

BEDIENUNGSANLEITUNG EasyStart R Eberspacher
EasyStart R Bedienungsanweisung.
Funkfernbedienung mit Rückmeldung der Heizfunktion für Standheizgeräte.
Einleitung
- Bitte zuerst durchlesen .... 3
- Sicherheitshinweise....3
- Gesetzliche Vorschriften ...... 3
- Verwendungszweck 3
- Allgemeine Hinweise .... 4
Übersicht
- Mobilteil der Funkfernbedienung .... 5
- LED-Anzeigen 6
Bedienung und Einstellung
- Grundregeln zur Bedienung und Einstellung .... 7
- Mobilteil aktivieren....7
- Mobilteil ausschalten / Mobilteil vor ungewollter Betätigung schützen ...... 7
- Eingabe bestätigen 7
- Einstellung abbrechen / beenden 7
- LED-Anzeige erlischt 7
- Betriebsdauer bleibend ändern 7
- Anzeige bei Datenübertragung 7
- Mobilteil aktivieren / Betriebszustand des Heizgerätes abfragen 8
- Funktion Taster....8
• Heizen einschalten 9
• Heizen ausschalten 9
- Betriebsdauer bleibend ändern 10
- Allgemeine Hinweise zur Betriebsart „Lüften“ 11
- Umschalten der Betriebsarten „Lüften“ oder „Heizen“ 11
- Betriebsarten „Lüften“ oder „Heizen“ ausschalten 11
- Lüften einschalten 12
- Lüften ausschalten 12
Wartung
- Ladezustand der Batterie 13
- Batterie tauschen....13
Was tun, wenn ...?
- Anzeigen.... 13 – 15
Service
- Hotline 15
Bitte zuerst durchlesen
Bevor Sie mit der Einstellung und Bedienung der Funkfernbedienung beginnen, unbedingt diese Bedienungsanweisung sorgfältig durchlesen.
Diese Bedienungsanweisung enthält wichtige Informationen, die Sie für die Einstellung und Bedienung der Funkfernbedienung benötigen.
Bitte bewahren Sie diese Bedienungsanweisung für spätere Nachschlagezwecke sorgfältig auf.
Sicherheitshinweise
Gefahr!
- Am Mobilteil darf nur der Batteriedeckel geöffnet werden.
- Die Batterie und der Batteriedeckel dürfen nicht in Kinderhände gelangen – verschluckbare Kleinteile.
• Vor dem Waschen der Kleidung das Mobilteil aus den Taschen nehmen.
- Das Mobilteil vor widrigen Einflüssen (Stöße, extreme Temperaturen, Feuchtigkeit, Regen, Flüssigkeiten) schützen.
- Beim Tanken müssen das Mobilteil und das Heizgerät ausgeschaltet sein.
- Batterie und Mobilteil entsprechend den Gesetzlichen Vorschriften entsorgen.
- Es dürfen nur die empfohlene Batterie und Original-Ersatzteile verwendet werden.
- Alle Informationen und Hinweise, insbesondere Sicherheitshinweise in der Technischen Beschreibung des Heizgerätes unbedingt beachten!
Gesetzliche Vorschriften
Rücknahme / Entsorgung von Elektro- und Elektronikgeräten
gemäß § 4 Absatz 1 Alt Fz-VO
Die Funkfernbedienung ist als Bestandteil des Fahrzeugs bei Überlassung des Fahrzeugs an eine anerkannte Annahmestelle, eine anerkannte Rücknahmestelle oder einen anerkannten Demontagebetrieb zur Rücknahme gemäß § 4 Absatz 1 Alt Fz-VO in das Fahrzeug zu legen.
Verwendungszweck
Die bidirektionale Funkfernbedienung EasyStart R (Mobilteil in Verbindung mit Stationärteil) dient zum fernbedienten Ein-/Ausschalten, Auswählen der Betriebsart und zum Ändern der Betriebsdauer des im Fahrzeug eingebauten Heizgerätes.
Bitte beachten!
Unsachgemäßer Gebrauch und Verwendung außerhalb des vorgegebenen Verwendungsbereichs schließt jegliche Haftung und Gewährleistung aus.
Allgemeine Hinweise
Das Mobilteil der Funkfernbedienung hat eine einfache Bedienstruktur.
Mit nur 2 Tasten können alle Funktionen eingestellt, wenn erforderlich verändert werden.
Die Schaltimpulse des Mobilteils reichen im freien Gelände (direkte Sichtverbindung) bis zu 1000 Meter. Äußere Störeinflüsse, örtliche Bedingungen und dichte Bebauung des umgebenden Geländes verkürzen die Reichweite.
Das Mobilteil sollte beim Aktivieren bzw. zur Daten-übertragung immer zum Fahrzeug hin ausgerichtet sein. Abhängig von Anwendungs- und
Umgebungseinflüssen können jedoch unterschiedliche Blinksignale von der LED-Anzeige angezeigt werden. Die Abhilfe hierzu ist auf Seite 13 bis 15 beschrieben.
Die Bedienung des Mobilteils wird ab Seite 7 ausführlich beschrieben.

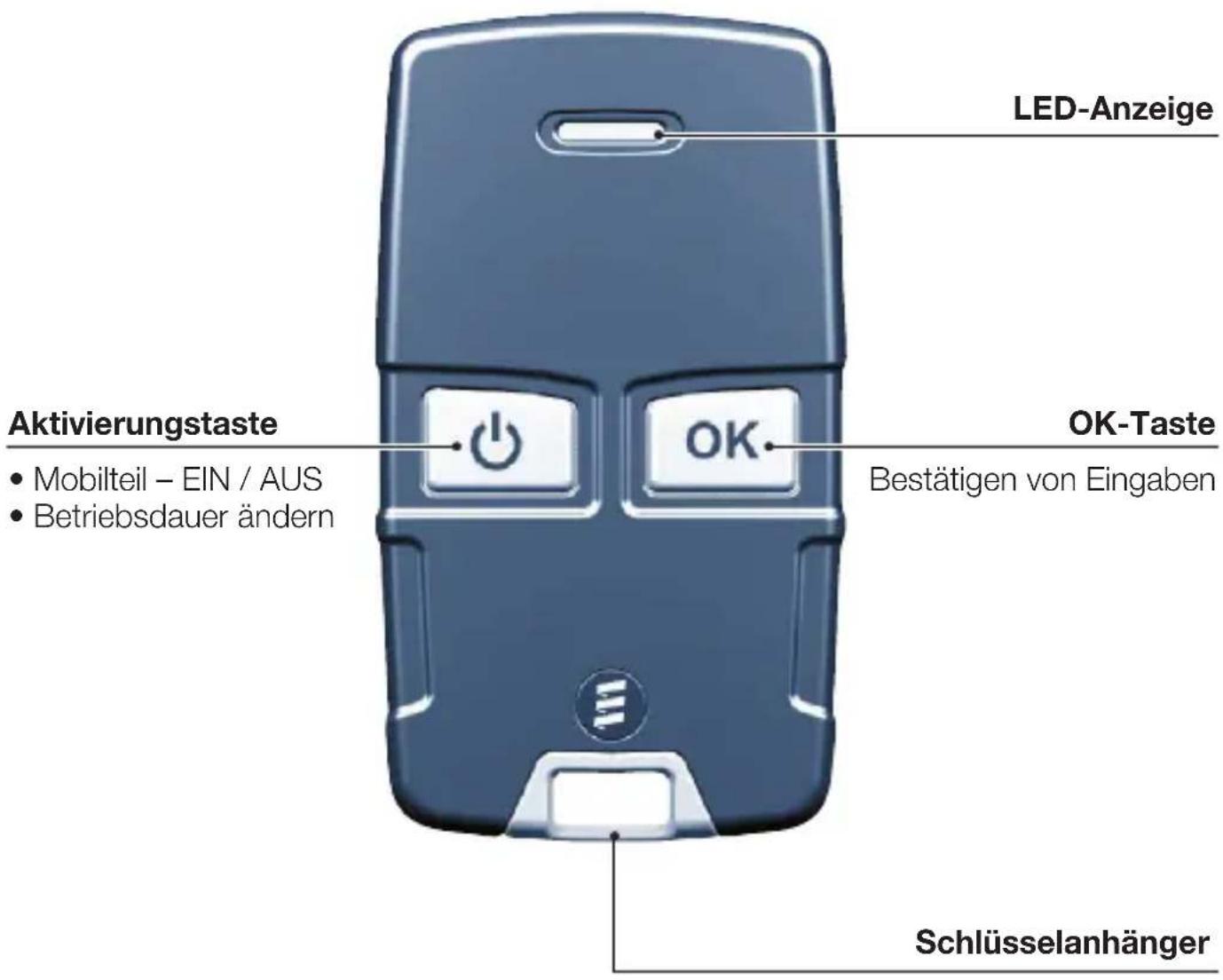

Mobilteil der Funkfernbedienung
Mit dem Mobilteil der Funkfernbedienung können die für den Betrieb des Heizgerätes erforderlichen Einstellungen vorgenommen, sowie verschiedene Geräte ein- bzw. ausgeschaltet werden.
Bitte beachten!
In Abhängigkeit vom eingebauten Heizgerät und den Ausstattungsvarianten ist die Art der möglichen LED-Anzeigen unterschiedlich.
Datenübertragung
LED-Anzeige leuchtet grün.
Heizen aus
LED-Anzeige flackert rot.
Heizen ein
LED-Anzeige blinkt rot.
Lüften aus
LED-Anzeige flackert grün.
Lüften ein
LED-Anzeige blinkt grün
Bitte beachten!
- Zur LED-Anzeige „Lüften aus“ und „Lüften ein“ die Allgemeinen Hinweise zur Betriebsart „Lüften“ auf Seite 11 beachten.
- Mögliche LED-Anzeigen wie ein abwechselndes schnelles Rot-Grün-Blinken, ein abwechselndes langsames Rot-Grün-Blinken, ein schnelles Rot-Blinken oder eine rote Anzeige werden im Kapitel „Was tun, wenn ...?“ ab Seite 13 beschrieben.
Grundregeln zur Bedienung und Einstellung
Mobilteil aktivieren
Vor jeder Bedienung bzw. Einstellung muss eine Verbindung zwischen dem Mobilteil und dem Stationärteil aufgebaut werden.
Hierzu 🔒 drücken bis die LED-Anzeige permanent grün leuchtet, dann die Taste loslassen und mit der Bedienung bzw. Einstellung fortfahren (siehe auch Seite 8).
LED-Anzeige erlischt
Nach der Bestätigung einer Einstellung oder Veränderung erlischt die LED-Anzeige.
Wenn innerhalb von 10 Sekunden keine weitere Einstellung oder Bestätigung vorgenommen wird, geht das Mobilteil in den Ruhezustand.
Für eine erneute Eingabe muss wieder gedrückt werden.
Mobilteil ausschalten / Mobilteil vor ungewollter Betätigung schützen
Wird 🔍 lang gedrückt, erlischt die LED-Anzeige, d. h. das Mobilteil ist ausgeschaltet und dadurch auch vor einer ungewollten Betätigung geschützt.
Bitte beachten!
War keine Datenübertragung möglich, er- lischt die LED-Anzeige nach 4 Sekunden.
Eingabe bestätigen
Einstellungen und Veränderungen müssen immer mit OK bestätigt werden, sonst gehen sie verloren.
Betriebsdauer bleibend ändern
Als Betriebsdauer können 20, 30, 40 oder 60 Minuten eingestellt werden (Werkseinstellung ist 30 Minuten).
Einstellung siehe Seite 10.
Einstellungen abbrechen / beenden
Die Einstellung kann mit 🔊 abgebrochen bzw. beendet werden.
Anzeige bei Datenübertragung
Bei der Datenübertragung leuchtet die LED-Anzeige permanent grün.
Mobilteil aktivieren / Betriebszustand des Heizgerätes abfragen
Mit dem Mobilteil die Verbindung zum Stationärteil aufbauen.
drücken bis die LED-Anzeige grün leuchtet, dann die Taste loslassen.
Wenn eine Verbindung zwischen Mobilteil und Stationärteil aufgebaut ist,
- flackert die LED-Anzeige rot (Heizen aus) oder
- blinkt die LED-Anzeige rot (Heizen ein).
LED-Anzeige
LED: grün
LED: flackert rot
LED: blinkt rot
Die Funkfernbedienung ist aktiviert.
Bitte beachten!
- Wird die Taste bei grün leuchtender LED nicht losgelassen, schaltet sich das Mobilteil selbst aus.
- Mögliche LED-Anzeigen wie ein abwechselndes schnelles Rot-Grün-Blinken, ein abwechselndes lang-sames Rot-Grün-Blinken, ein schnelles Rot-Blinken oder eine rote Anzeige werden im Kapitel „Was tun, wenn ...?“ ab Seite 13 beschrieben.
Funktion Taster
Mit dem im Fahrzeug verbauten Taster können folgende Aktivitäten ausgeführt werden:
- Starten des Heizbetriebs, Heizdauer 30 Minuten (LED am Taster EIN)
- Ausschalten des Heizbetriebs (LED am Taster AUS)
Heizen einschalten
Mobilteil mit aktivieren (siehe auch Seite 8).
LED-Anzeige „Heizen aus“ mit bestätigen.
Heizen ist eingeschaltet.
Folgende Aktion ist möglich:
Betriebsdauer ändern (siehe Seite 10).
Heizen ausschalten
Mobilteil mit 🔊 aktivieren (siehe auch Seite 8).
LED-Anzeige „Heizen ein“ mit bestätigen.
Heizen ist ausgeschaltet.
Folgende Aktion ist möglich:
Betriebsdauer ändern (siehe Seite 10).
LED-Anzeige
Datenübertragung
LED: grün
LED: flackert rot
Datenübertragung
LED: grün
LED: blinkt rot
Betriebsdauer bleibend ändern
Mobilteil mit 🔊 aktivieren (siehe auch Seite 8).
LED-Anzeige
Datenübertragung
LED: grün
LED: flackert rot
und gleichzeitig kurz drücken.
Funktion „Betriebsdauer bleibend ändern“ ist aktiviert.
Betriebsdauer durch ein- oder mehrmaliges drücken auswählen.
Auswahl und Anzeige
20 Minuten Betriebsdauer
30 Minuten Betriebsdauer
40 Minuten Betriebsdauer
60 Minuten Betriebsdauer
Ausgewählte Betriebsdauer mit bestätigen.
Ausgewählte Betriebsdauer ist gespeichert.
LED: blinkt
2-mal rot
LED: blinkt
3-mal rot
LED: blinkt
4-mal rot
LED: blinkt
6-mal rot
Datenübertragung
LED: grün
LED: blinkt 2-mal
lang grün
Bitte beachten!
Die Blinksignale werden nach einer kurzen Pause insgesamt 5-mal wiederholt, bis dann das Mobilteil in den Ruhezustand geht.
Allgemeine Hinweise zur Betriebsart „Lüften“
Die Betriebsart „Lüften“ ist nur bei folgenden Heizgeräte-Ausführungen unter bestimmten Voraussetzungen möglich:
- bei den Wasserheizgeräten HYDRONIC (B / D 4 W S, B / D 5 W S, B / D 4 W SC und B / D 5 W SC) muss zusätzlich der Schalter „Heizen / Lüften“ (Bestell-Nr.: 22 1000 31 89 00) eingebaut sein.
- bei den Luftheizgeräten AIRTRONIC / AIRTRONIC M und AIRTRONIC L muss der Mini-Regler (Bestell-Nr.: 22 1000 32 07 00) eingebaut sein.
Ausnahme – bei Luftheizgeräten mit zwei Diagnoseleitungen und der Kombination EasyStart R mit EasyStart T kann die Betriebsart „Lüften“ ohne Mini-Regler aktiviert werden (siehe Seite 12).
Bitte beachten!
- Bei allen anderen Heizgeräten ist die Betriebsart „Lüften“ nicht vorhanden.
- Für aufgerüstete Zuheizer ist die Betriebsart „Lüften“ nicht vorgesehen.
Umschalten der Betriebsarten „Lüften“ oder „Heizen“
Soll während des Betriebs „Lüften“ oder „Heizen“ die Betriebsart gewechselt werden, muss mit dem Mobilteil der Funkfernbedienung das Heizgerät ausgeschaltet werden (siehe Seite 9).
- Nach dem Ausschalten des Heizgerätes in der Betriebsart „Heizen“ erfolgt ein Nachlauf. Ist der Nachlauf beendet, am Schalter „Heizen / Lüften“ bzw. am „Mini-Regler“ auf die Betriebsart „Lüften“ umschalten. Anschließend mit
dem Mobilteil der Funkfernbedienung das Heizgerät wieder einschalten.
- Nach dem Ausschalten des Heizgerätes in der Betriebsart „Lüften“ kann sofort am Schalter „Heizen / Lüften“ bzw. am „Mini-Regler“ auf die Betriebsart „Heizen“ umgeschaltet werden. Anschließend mit dem Mobilteil der Funkfernbedienung das Heizgerät wieder einschalten.
Bitte beachten!
• Die Betriebsart „Lüften“ oder „Heizen“ muss vor dem Einschalten des Heizgerätes gewählt werden.
- In der Schalterstellung „Lüften“ wird bei den Wasserheizgeräten HYDRONIC das Fahrzeuggebläse und bei den Luftheizgeräten AIRTRONIC das Gebläse des Heizgerätes direkt unter Umgehung des Heizbetriebes angesteuert.
- Bei weiteren Fragen zur Betriebsart „Lüften“ wenden Sie sich an Ihre Einbauwerkstatt oder wählen die Service-Telefon-Nummer (siehe Seite 15).
Betriebsarten „Lüften“ oder „Heizen“ ausschalten
Mit dem Mobilteil der Funkfernbedienung das Heizgerät ausschalten (siehe Seite 9).
Bedienung und Einstellung
Lüften einschalten (nur möglich bei Luftheizgeräten mit zwei Diagnoseleitungen
und der Kombination EasyStart R mit EasyStart T.
Mobilteil mit aktivieren (siehe auch Seite 8).
LED-Anzeige „Lüften aus“ mit auswählen und mit bestätigen.
Lüften ist eingeschaltet.
Folgende Aktion ist möglich:
- Mit kann auf „Heizen ein“ umgeschaltet werden (weitere Vorgehensweise siehe Seite 9).
- Betriebsdauer ändern (siehe Seite 10).
Lüften ausschalten
Mobilteil mit aktivieren (siehe auch Seite 8).
LED-Anzeige „Lüften ein“ mit bestätigen.
Lüften ist ausgeschaltet.
Folgende Aktion ist möglich:
- Mit kann auf „Heizen ein“ umgeschaltet werden (weitere Vorgehensweise siehe Seite 9).
- Betriebsdauer ändern (siehe Seite 10).
LED-Anzeige
Datenübertragung
LED: grün
LED: flackert grün
Datenübertragung
LED: grün
LED: blinkt grün
LED: flackert rot
LED-Anzeige
Datenübertragung
LED: grün
LED: blinkt grün
LED: flackert grün
LED: flackert rot
Ladezustand der Batterie des Mobilteils
Zeigt die LED-Anzeige des Mobilteils durch eine rote Anzeige eine zu schwache Batterie an, besorgen Sie sich im Fachhandel eine von JE-Eberspächer empfohlene handelsübliche Knopfzelle des Typs CR 2430 der Hersteller Varta, Sony oder Renata.
LED-Anzeige
LED: leuchtet rot
Batterie tauschen
- Bajonettverschluss des Batteriedeckels mit einer 1 Euro Münze in Pfeilrichtung drehen.
- Batteriedeckel abnehmen.
- Deckeldichtung auf Beschädigung prüfen.
• Leere Batterie entnehmen.
- Neue Batterie einsetzen. Die Batterie ist richtig eingesetzt, wenn das Pluspol-Zeichen und die Typenbezeichnung der Batterie lesbar sind.
- Batteriedeckel aufsetzen. Die tropfenförmige Markierung muss auf den Steg zwischen den Vertiefungen zeigen.
- Bajonettverschluss des Batteriedeckels mit Münze im Uhrzeigersinn drehen, bis der Schlitz die senkrechte Position erreicht hat.
• Mobilteil aktivieren (siehe Seite 8).
Was tun, wenn ...?
LED-Anzeigen
Schnelles Rot-Blinken
Beschreibung Abhilfe
Am Heizgerät ist während des Betriebs eine Störung (z. B. Brennstoffmangel oder Unterbrechung der Diagnoseleitung) aufgetreten.
Störungsbehebung siehe Einbauanweisung des Heizgerätes.
LED-Anzeigen
Schnelles Rot-Grün-Blinken
| Beschreibung | |
| Keine Kommunikation zwischen Mobil- und Stationärteil möglich. | |
| Mögliche Ursachen Abhilfe | |
| Distanz zwischen Mobilteil und Fahrzeug zu groß. | Distanz verringern. |
| Starke Bebauung zwischen Mobilteil und Fahrzeug? | Position zum Fahrzeug verändern z. B. Mobilteil höher halten oder zur Seite bewegen. Distanz zum Fahrzeug verringern. |
| Es werden gleichzeitig mehrere Easy-Start-Funkfernbedienungen betrieben. | Mobilteil nach einer Pause erneut aktivieren. |
| Mobilteil nicht angelernt. Mobilteil wie in Einbauanweisung beschrieben anlernen. | |
Bitte beachten!
Bei der Meldung „schnelles Rot-Grün-Blinken“ kann keine Bedienung erfolgen. Ein laufendes Heizgerät kann nur über den Taster im Fahrzeug ausgeschaltet werden.
Langsames Rot-Grün-Blinken
| Beschreibung Abhilfe | |
| Stationärteil befindet sich im Anlernmodus. | Mobilteil, wie in Einbauanweisung beschrieben, anlernen. |
LED leuchtet nach dem Aktivieren rot
| Beschreibung Abhilfe | |
| Die Batterie des Mobilteils ist zu schwach. Eine Datenübertragung ist nicht möglich. | Batterie tauschen (siehe Seite 13). |
LED-Anzeigen
Das Mobilteil lässt sich nicht aktivieren
Mögliche Ursachen Abhilfe
Batterie leer. Batterie tauschen (siehe Seite 13).
Keine Batterie eingelegt. Batterie einlegen (siehe Seite 13).
Batterie falsch herum eingelegt. Batterie richtig einlegen (siehe Seite 13).
LED im Taster blinkt
Beschreibung Abhilfe
Stationärteil befindet sich im Anlernmodus.
Nach 30 Sekunden erlischt die Anzeige von selbst oder Mobilteil, wie in der Einbauanweisung beschrieben, anlernen.
Bitte beachten!
Konnte der Fehler oder die Störung nicht beseitigt werden setzen Sie sich mit einer autorisierten JE-Werkstatt in Verbindung oder wählen die nachfolgend aufgeführte Service-Telefon-Nummer.
Service
Hotline
Haben Sie technische Fragen oder ein Problem mit der Funkfernbedienung oder dem Heizgerät, wählen Sie folgende Service-Telefon-Nummer:
Telefon-Hotline
0800 / 12 34 300
Fax-Hotline
01805 / 26 26 24
Außerhalb Deutschlands wenden Sie sich bitte an die jeweilige Eberspächer-Landesvertretung.
www.eberspaecher.com
J. Eberspächer
GmbH & Co. KG
Eberspächerstraße 24
D-73730 Esslingen
Telefon 0711 939-00
Telefax 0711 939-0643
info@eberspaecher.com
Eberspächer®
