| Produkttyp | Kaminbausatz |
| Modell | Hamar II |
| Marke | JUSTUS |
| Nennwärmeleistung | 7,0 kW |
| Abgastemperatur am Stutzen | 330 °C |
| Abgasmassenstrom | 5,1 g/s |
| Erforderlicher Förderdruck | 0,12 mbar |
| Rohrstutzen Durchmesser | 150 mm |
| Höhe bis Unterkante Rohrstutzen | 951 mm |
| Maße (H/B/T) | 1157 / 848 / 561 mm |
| Gewicht (ca.) | 130 kg |
| Geeignete Brennstoffe | Naturbelassenes Scheitholz, Braunkohlebriketts |
| Heizvermögen (günstig) | 144 m³ |
| Heizvermögen (weniger günstig) | 84 m³ |
| Heizvermögen (ungünstig) | 56 m³ |
| Betriebsart | Konvektionsbetrieb |
| Verbrennungsluftregelung | Automatisch (Brennstoffwähler und Leistungsregler) |
| Sicherheitsabstand seitlich | 10 cm |
| Sicherheitsabstand nach hinten | 1 cm (20 cm bei Abgang oben) |
| Fußbodenschutz vorne | 50 cm ab Feuerraumöffnung |
| Abstand zu brennbaren Gegenständen (Strahlungsbereich) | 80 cm |
| Reinigung | Nur im kalten Zustand, jährliche Reinigung von Ascheablagerungen |
| Garantie | 24 Monate Werksgarantie |
| Norm | DIN EN 13240, Bauart 1 |
| CE-Kennzeichnung | Ja |
Häufig gestellte Fragen - Hamar II JUSTUS
Benutzerfragen zu Hamar II JUSTUS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch Hamar II - JUSTUS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Hamar II von der Marke JUSTUS.
BEDIENUNGSANLEITUNG Hamar II JUSTUS
Aufstellungs- und Bedienungsanleitung
für Kaminbausatz Typ
Hamar II

typgeprüft nach DIN EN 13240
Bauart 1
§ 15a B- VG Österreich
Für den Schornsteinfegermeister:
Wirkungsgrad und Emissionen siehe beiliegende Konformitätserklärung!
Achtung!
Vor Installation und Betrieb unbedingt prüfen, ob evtl. beim Transport entstandene Beschädigungen an den Funktionsteilen (Luftschieber, Ausmauerung, Dichtungen, Feuertür, Rohrstutzen etc.) festzustellen sind.
Bei Feststellung solcher Mängel bitte mit unserem Kundenservice in Verbindung setzen.
Die Feuerstätte darf nicht verändert werden!
JUSTUS - Kundendienst
Serviceleistungen können innerhalb Deutschlands nur über unsere Kundendienstzentrale in Anspruch genommen werden.
Weidenhäuser Strasse 1 – 7 35075 Gladenbach
Heiztechnik
Telefon (0049) 06462 923 360
Telefax (0049) 06462 923 369
E-mail - Adresse info@justus.de
Alle Dienste sind telefonisch erreichbar:
Montag bis Donnerstag 7.30 bis 17.00 Uhr Freitag 7.30 bis 15.00 Uhr
Bitte beachten Sie
Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen:
- Ihre genaue Anschrift
- Ihre Telefon - und ggf. Telefaxnummer
- Wann kann der Kundendienst Sie besuchen?
- Alle auf dem Geräteschild enthaltenen Angaben
- Gerätekenndaten auf der Rückseite dieser Anleitung
- Kaufdatum / Kaufbeleg
- Genaue Beschreibung des Problems oder Ihres Service - Wunsches.
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und recyclebar.
PRAKTISCH!
Der Holzanteil der Verpackung besteht aus unbehandeltem, trockenem Nadelholz und kann daher als Brennholz (Anheizholz) verwendet werden. Es lohnt sich, den Holzverschlag zu zerkleinern und auf die gewünschte Grösse zu bringen.
Das Rückführen der übrigen Verpackung wie Verpackungsbänder, PE- Beutel etc. in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.
Ihr Fachhändler nimmt die Verpackung im allgemeinen zurück.
Sollten Sie selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoff- und Recycling - Centers.
Wir beglückwünschen Sie zum Kauf dieses formschönen JUSTUS - Kaminbausatzes.
Diese Bedienungsanleitung macht Sie mit der Funktion und Handhabung der Feuerstätte vertraut.
Der Erwerber und Betreiber dieser Feuerstätte ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren!
Unsere Gewähr für eine einwandfreie Funktion gilt nur, wenn die folgenden Richtlinien beachtet werden.
Bewahren Sie die Anleitung gut auf, damit Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können.
1. Beschreibung
Der Kaminofen besteht aus aus mehreren vorgefertigten Bauteilen, und lässt sich in kurzer Zeit installieren.
Alle zur Aufstellung notwendigern Bauteile sind im Lieferumfang enthalten.
Dieser Kaminofen arbeiten im Konvektionsbetrieb, d. h. die Umluft wird in den im Ofen befindlichen Konvektionsschächten erwärmt und in den Wohnraum abgegeben.
2. Allgemeines
Die Aufstellung Ihrer Kaminofens hat unter Berücksichtigung der jeweiligen Landesbauordnung und in Absprache mit dem Bezirksschornsteinfegermeister zu erfolgen. Dieser prüft auch den ordnungsgemäßen Anschluß der Feuerstätte.
Eine ausreichende Frischluftzufuhr zum Aufstellungsraum muß gewährleistet sein.
Ob ausreichend Verbrennungsluft für Ihren Ofen zur Verfügung steht, sagt Ihnen Ihr zuständiger Schornsteinfegermeister.
Für besonders dichte Räume und vor Allem bei Häusern mit kontrollierter Wohnraumlüftung ist der Verbrennungsluftanschluss nach aussen notwendig!

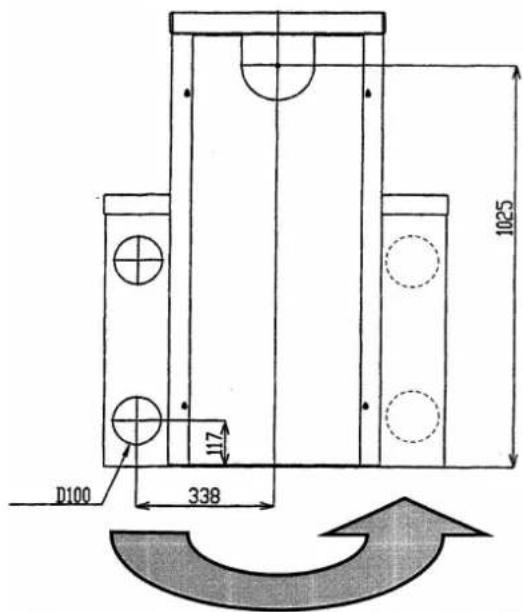

2.1 Anschluss für externe Verbrennungsluftversorgung:
Für diesen Kaminbausatz stehen dazu 4 Anschlussmöglichkeiten zur Verfügung:
Sollte aus bauseitigen Gründen der Anschluss über die linke Säule erfolgen können die Säulen „über Kopf „ gegeneinander ausgetauscht werden.
Der Luftstutzen innen am Korpus wird dabei auch von rechts nach links gewechselt.
Beide Säulen sind zusätzlich nach unten offen, sodass die Luftversorgung auch vom Keller her erfolgen kann.
3. Aufstellung des Kaminofens und Rauchrohranschluß
3.1 Abgasanschluß
Zum Anschluß an den Schornstein soll ein Rauchrohr aus 2 mm dickem Stahlblech verwendet werden.
Die Verbindung vom Ofen zum Schornstein müssen fest und dicht verbunden sein.
Achten Sie darauf, daß das Rauchrohr nicht in den freien Querschnitt des Schornsteins hineinragt.
Es wird die Verwendung eines Mauerfutters empfohlen.
Das Rauchrohr muß zum Schornstein leicht ansteigend, zumindest aber waagrecht verlaufen.
Kaminöfen dieser Bauart dürfen an mehrfach belegte Schornsteine angeschlossen werden, sofern die Dimension des Schornsteins dies zulässt.
Ihr Schornstein trägt massgeblich zur einwandfreien Funktion des Kaminofens bei.
▶ Die wirksame Schornsteinhöhe sollte mind. 5 m betragen!
▶ Lassen Sie in jedem Fall die Eignung Ihres Schornsteins für Ihren Kaminofen vom Fachmann prüfen!
Wird der Ofen an einen mehrfach belegten Schornstein angeschlossen, dürfen auf keinen Fall die Schließfedern der Tür entfernt werden.
Die Tür muß sich nach der Brennstoffaufgabe selbständig schließen können, damit eine Beeinflussung des Zugs (Förderdruck) und die damit verbundenen Gefahren für mitangeschlossene Feuerstätten vermieden werden.
Achtung!
Bei zu niedrigem aber auch bei zu hohem Förderdruck kann es zu Funktionsstörungen kommen.
Liegen die Abweichungen gegenüber dem notwendigen Förderdruck (Pkt. 4) über 25 % müssen entsprechende Massnahmen am Schornstein vorgenommen werden.

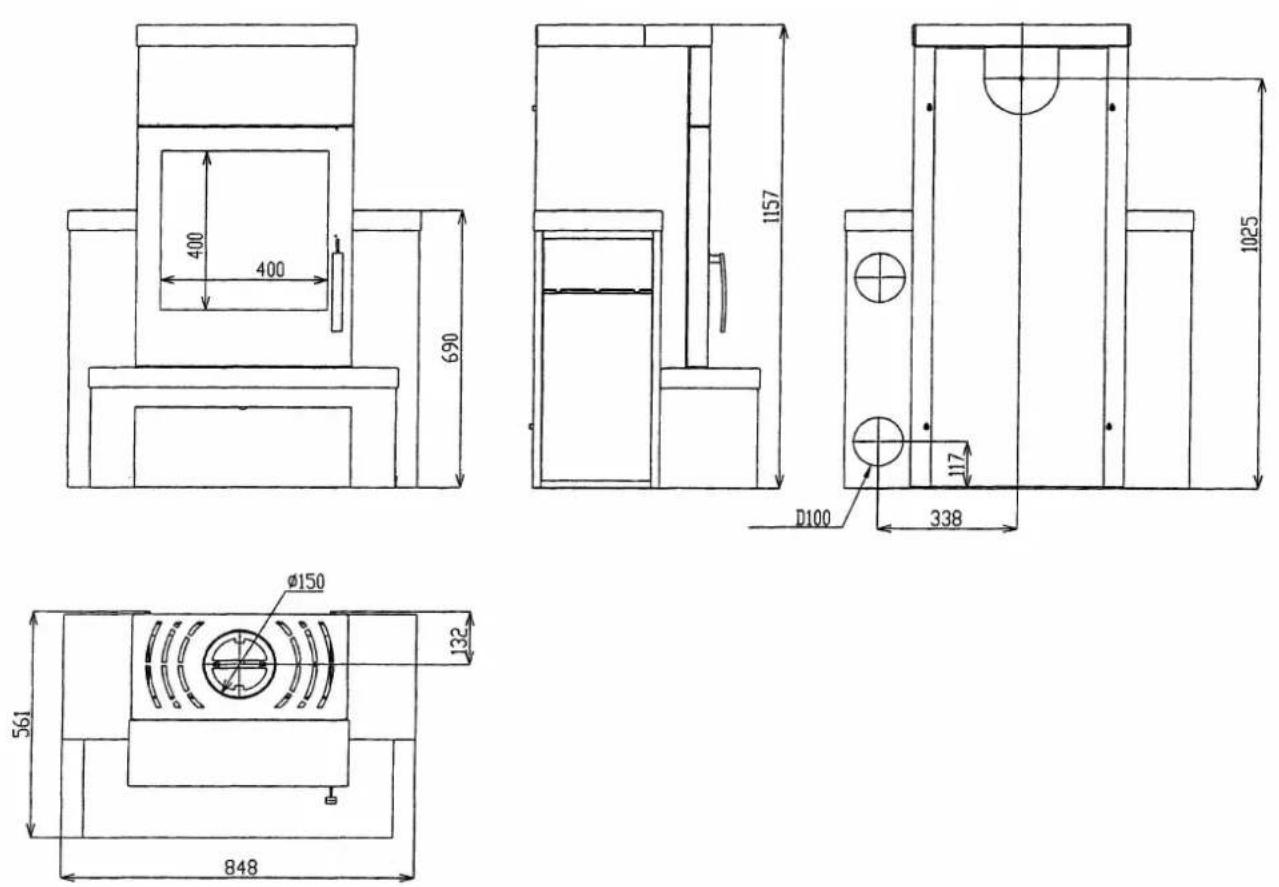

4. Technische Daten

| Kaminofen Typ | Nennwärmeleistung kW | Abgas-massen-strom g/s | Abgas-temperatur am Stutzen °C | Erf. Förderdruck bei NWL mbar | Rohr-stutzen ∅ mm | Höhe bis Unterkante Rohrstutzen mm | Maße H/B/T mm |
| Hamar II 7,0 5,1 330 | 0,12 150 | 951 1157 | / 848 / 561 |
Raumheizvermögen nach DIN 18893
| günstig m3 | 144 |
| weniger günstig m3 | 84 |
| ungünstig m3 | 56 |
Die angegebenen Werte gelten für Räume, die nicht der Wärmeschutzverordnung entsprechen.
Für Räume, die der zur Zeit geltenden Wärmeschutzverordnung entsprechen, sind geringere Leistungen erforderlich
5. Brandschutz
5.1 Brandschutzregeln
Bei der Aufstellung müssen die Brandschutzregeln eingehalten werden ( FeuVo).
Beachten Sie die erforderlichen Mindestabstände zu Aufstellwänden, brennbaren Wohnungsgegenständen und den Schutz des Fußbodens!
| Schutzbereich | Mindestabstände |
| Brennbare Gegenstände im Strahlungsbereich des Kachelkamins | 80 cm |
| Abstand zu den Aufstellwänden | |
| nach hinten | 1 cmbei Abgang oben:20 cm |
| seitlich 10 cm | |
| Feuerfester Fußbodenschutz von der Feuerraumöffnung gemessen | |
| nach der Seite 30 cm | |
| nach vorne 50 cm | |


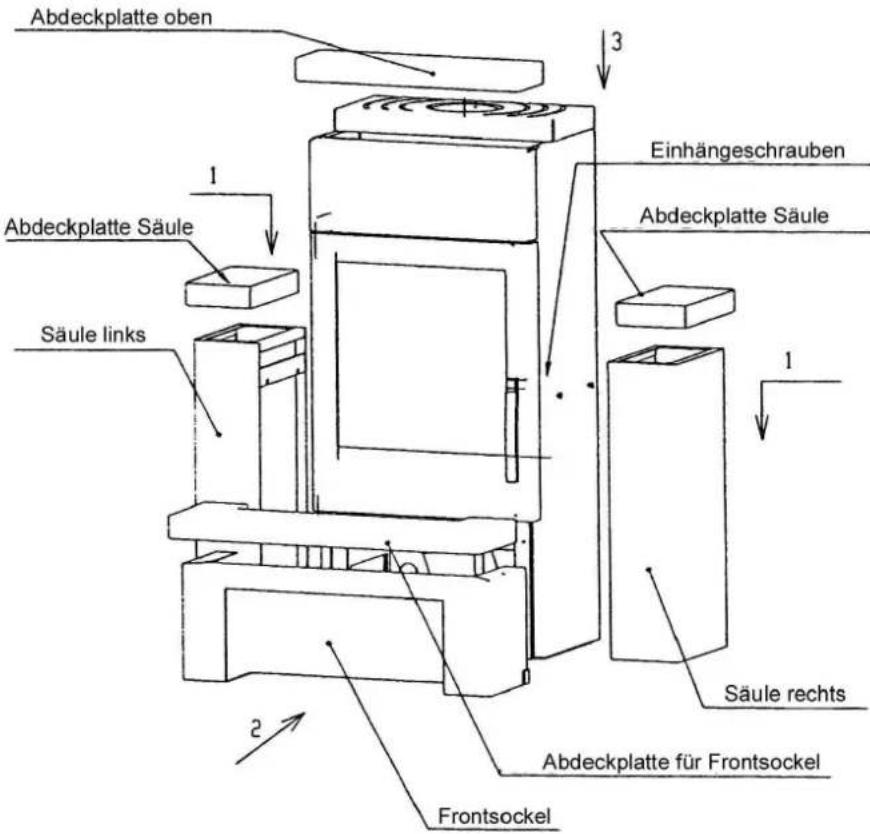

100 500 800 1006. Aufbau und Montage
Packen Sie alle Bauteile vorsichtig aus und legen Sie diese griffbereit an den Aufstellort.
Nachdem der Anschluss für den Schornstein und gegf. für externe Verbrennungsluft vorbereitet ist, sowie für den Fussbodenschutz (Brandschutz) gesorgt wurde, kann mit dem eigentlichen Aufbau der Kaminanlage begonnen werden:
- Stellen Sie den Grundkorpus direkt vor die Schornsteinöffnung und richten diesen mit Hilfe einer Wasserwaage aus. Rauchrohrverbindung zum Schornstein und gegf. externer Verbrennungsluftanschluss fachgerecht und dicht herstellen.
- Säulen links und rechts in die am Grundkorpus befindlichen Einhängebolzen einhängen. Einhängebolzen können bei Bedarf nachjustiert werden.
- Abdeckplatten für Sims, Säulen und Korpus oben aufsetzen. Die Steinversion hat Arettierleisten auf der Unterseite, die ein unbeabsichtigtes Verschieben verhindern.
- Bei der Kachelversion sind jeweils Arettierbolzen vorgesehen, die dem Grundgerät beigefügt sind. Diese werden jeweils in die vorgesehenen Gewindebohrungen an den Säulen, dem Frontsims sowie oben am Korpus eingedreht. In den Kacheln befinden sich entsprechende Bohrungen an gleicher Stelle. Die Bolzen müssen in den jeweiligen Bohrungen sitzen, um die Auflegeplatten gegen Verschieben zu sichern.
7. Bedienung
7.1 Vorsichtsmassnahmen zum Betrieb des Kaminofens
Benutzen Sie zum Anheizen keine brennbaren Flüssigkeiten!
Der Feuerraum darf nur zur Brennstoffaufgabe geöffnet werden.
Nur empfohlenes Brennmaterial verwenden.
Prüfen Sie, ob im Aufstellungsraum genügend Frischluftzufuhr vorhanden ist (Verbrennungsluftverbund).
Der Kaminofen darf nur von Erwachsenen geheizt werden. Achten Sie darauf, daß Kinder nie alleine beim Ofen verweilen. Lassen Sie den Ofen nicht längere Zeit ohne Aufsicht.
Der Kaminofen darf nur nach dieser Bedienungsanleitung betrieben werden.
Achten Sie auf die richtige Einstellung des Brennstoffwählers und des Leistungsreglers

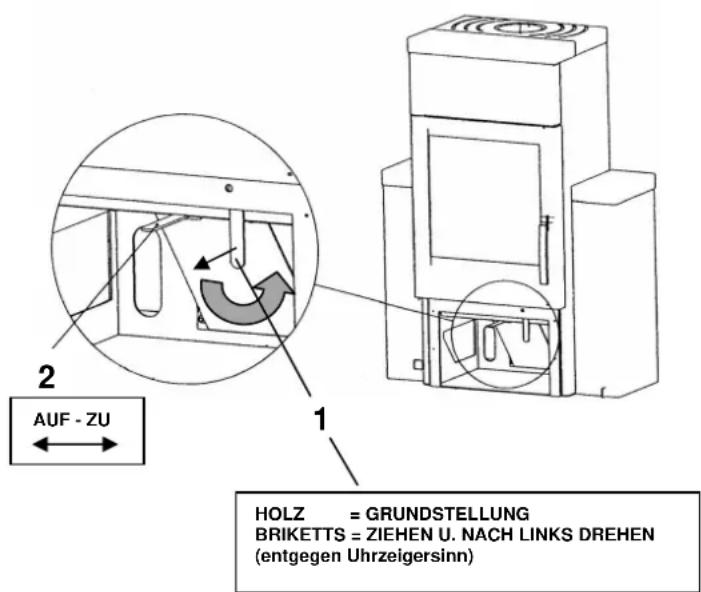

7.2 Inbetriebnahme
(zur besseren Darstellung ist die Abbildung ohne Frontsockel gezeichnet.)
Brennstoffwähler (Pos. 1)
Je nach gewünschtem Brennstoff Holz oder Kohle wird am
Hebel 1 die entsprechende Einstellung vorgenommen.
- für Holz wird der Hebel 1 in der angelieferten Grundstellung belassen.
- Für Braunkohlebriketts wird der Hebel 1 herausgezogen und nach links (entgegen Uhrzeigersinn) gedreht.
Der benötigte Luftbedarf für für den jeweiligen Brennstoff wird nun in der gesamten Brennphase automatisch geregelt.
Leistungsregler (Pos. 2)
Nach der Anheizphase (30 – 50 Min) kann mit Hebel 2 die Leistung gedrosselt werden. (Hebel nach rechts bewegen!) Beachten Sie aber, dass im gedrosselten Betrieb die rauchgasseitigen Emissionen ansteigen können und die Reinhaltung der Sichtscheibe beeinträchtigt wird.
Legen Sie zunächst zerknülltes Papier oder Pappe in die Mitte des Brennraums und schichten Sie darauf Reisig und Kleinholz. Anzünden und Feuerraum schließen. Wenn das Feuer gut entfacht ist, legen Sie Holzscheite oder Braunkohlebriketts einlagig nach.
Achten Sie auf die unter Pkt. 7.3 angegebenen maximalen Aufgabemengen und die entsprechenden Lufteinstellungen nach Erreichen dem Anheizvorgang.
Die Feuerstätte muß beim ersten Anheizen behutsam bestückt und mit relativ kleiner Flamme vorsichtig angeheizt werden. Alle Materialien müssen sich langsam an die Wärmeentwicklung gewöhnen. Sie verhindern damit Risse in den Schamottsteinen, Lackschäden und Materialverzug.
Eventuell auftretende Geruchsbildung durch Nachtrocknung der Schutzfarbe verliert sich nach kurzer Zeit.
7.3 Geeignete Brennstoffe, maximale Aufgabemenge und Einstellung der Verbrennungsluft
Der Kaminofen ist zur Verbrennung von naturbelassenem Scheitholz und Braunkohlebriketts geeignet.
Klassisches Kaminholz ist Buche und Birke. Diese Holzarten haben den höchsten Heizwert und verbrennen sauber, sofern sie trocken gelagert wurden.
Frisch geschlagenes Holz sollte gespalten 12 - 18 Monate im Freien regengeschützt vorgelagert werden.
Nach dem Bundesimmissionsschutzgesetz darf Brennholz nur max. 20% Restfeuchte aufweisen.
Nicht verbrannt werden dürfen:
-feuchtes oder mit Holzschutzmitteln behandeltes Holz
-Feinhackschnitzel
-Papier und Pappe ( außer zum Anzünden )
-Rinden oder Spanplattenabfälle
-Kunststoff oder sonstige Abfälle
Das Verbrennen von Abfällen schadet nicht nur der Umwelt sondern auch Ihrem Kachelofen!
Maximale Aufgabemengen
| Brennstoff Brennstoffmenge kg | |
| Scheitholz 3 Scheite 2,5 – 3,0 | |
| Braunkohlebriketts 3 - 4 Stück 2,3 |
Lufteinstellungen bei Nennwärmeleistung
| Brennstoff Automatikregler (Hebel 1) | Leistungsregler Hebel 2 | |
| Scheitholz HOLZ AUF | ||
| Braunkohlebriketts | BRAUNKOHLE | AUF |
7.4 Ascheentleerung
Achten Sie darauf, daß der Aschekasten rechtzeitig geleert wird, damit der Aschekegel nicht zu dicht an den Rost heranwächst.
Es besteht sonst die Gefahr, daß der Rost ungenügend gekühlt und dadurch zerstört wird.
Achtung!
Vor der Ascheentleerung bitte stets prüfen, ob keine Restglut in der Asche vorhanden ist. Auch wenn nach außen hin die Asche kalt ist, können sich im Inneren noch Glutreste befinden, die zu einem Brand in der Mülltonne führen.
7.5 Reinigung und Pflege
Der Kaminofen darf nur im kalten Zustand gereinigt werden!
Jährlich einmal, im Bedarfsfall auch häufiger, sollten die Asche-ablagerungen im Rauchrohr, sowie im Feuerraum und an den Rauchgasumlenkungen, entfernt werden.
Dazu eignet sich ein Staub- bzw. Ascheabsauger.
Reinigen Sie den Feuerraum nur bei geschlossenem Ascheraum.
Verschmutzungen der Sichtscheibe entfernen Sie am besten mit Sidolin o. ä.
• Die Oberfläche von lackierten Außenteilen und Kacheln dürfen nicht mit scharfen Mitteln gereinigt werden.
- Es ist zu empfehlen, die Reinigung der Oberflächen mit einem trockenen Staubtuch vorzunehmen.
Achtung!
Die Lackierung des Ofens erreicht erst eine stabile Endfestigkeit, wenn mehrmals mit Nennwärmeleistung geheizt wurde.
Um Lackbeschädigungen zu vermeiden, ist erst danach eine Oberflächenreinigung zu empfehlen!
CE
EG- Konformitätserklärung
erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung
konform ist mit den Bestimmungen der
EG-Bauproduktenrichtlinie 89/106/EWG sowie dem Mandat M 129
und mit der folgenden harmonisierten Norm übereinstimmt:
Eine Prüfung des „Raumheizers für feste Brennstoffe“ auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle:
Name der anerkannten Prüfstelle:
STROJIRENSKY ZKUSEBNI USTAV; s.p.
Hudcova 56 b
CZ 62100 Brno CZ
Notified body : 1015
Wirkungsgrad und Emissionen
Die Sicherheitshinweise der dem Produkt beiliegenden Bedienungsanleitung/Montageanleitung sind zu beachten.
( gültig für die auf Seite 2 genannten Länder )
Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.
Für unsere JUSTUS- Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:
Die JUSTUS- Garantie erstreckt sich auf die unentgeldliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen.
Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.
- Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Liefer-schein nachzuweisen ist.
- Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmässigem Anschluss, sachgemässer Behandlung und Beachtung der gültigen JUSTUS- Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des JUSTUS- Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese müssen entsprechend den Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.
- Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das JUSTUS- Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.
- Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.
-
Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.
-
Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:
-
Äussere chemische oder physikalische Einwirkungen bei Transport, Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel.
- Falsche Grössenwahl
- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektrizitätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäss ausgeführte Instandsetzungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.
- Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeignete Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnliche Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
- Falsche Bedienung und Überlastung und dadurch verursachter Überhitzung der Geräte, unsachgemässe Behandlung, ungenügende Pflege, unzureichende Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).
- Verschleiss der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).
Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können.
Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.
JUSTUS GmbH
Weidenhäuser Str. 1 – 7
35075 Gladenbach
Gerätekenndaten:
( bei Ersatzteilbestellungen u. evtl. Reklamationsfällen immer angeben!)
| Typ/ Stand: | Hamar II |
| Serien No | 5625 |
| Fertigungs No | |
| Prüfstempel Datum |
