BEDIENUNGSANLEITUNG Rugen JUSTUS

Bedienungs- und Montageanleitung

für Kaminofen Rügen

Typgeprüft nach DIN EN 13240

§ 15a B- VG Österreich

Bauart 1

Für den Schornsteinfegermeister:

Wirkungsgrad und Emissionen siehe beiliegende Konformitätserklärung!

Achtung!

Vor Installation und Betrieb unbedingt prüfen, ob evtl. beim Transport entstandene Beschädigungen an den Funktionsteilen (Luftschieber, Ausmauerung, Dichtungen, Feuertür, Rohrstutzen etc.) festzustellen sind.

Bei Feststellung solcher Mängel bitte mit unserem Kundenservice in Verbindung setzen.

Die Feuerstätte darf nicht verändert werden!

JUSTUS - Kundendienst

Serviceleistungen können innerhalb Deutschlands nur über unsere Kundendienstzentrale in Anspruch genommen werden.

Weidenhäuser Strasse 1 – 7

35075 Gladenbach

Heiztechnik

Telefon [phone]

Telefax (0049) 06462 923 369

E- mail - Adresse [e-mail]

Alle Dienste sind telefonisch erreichbar:

Montag bis Donnerstag 7.30 bis 17.00 Uhr

Freitag 7.30 bis 15.00 Uhr

Bitte beachten Sie

Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen:

1. Ihre genaue Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Gerätekenndaten auf der Rückseite dieser Anleitung.
5. Alle auf dem Geräteschild enthaltenen Angaben
6. Kaufdatum / Kaufbeleg
7. Genaue Beschreibung des Problems oder Ihres Service – Wunsches.

Ihr Beitrag zum Umweltschutz

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und recyclebar.

PRAKTISCH!

Der Holzanteil der Verpackung besteht aus unbehandeltem, trockenem Nadelholz und kann daher als Brennholz (Anheizholz) verwendet werden. Es lohnt sich, den Holzverschlag zu zerkleinern und auf die gewünschte Grösse zu bringen.

Das Rückführen der übrigen Verpackung wie Verpackungsbänder, PE- Beutel etc. in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.

Ihr Fachhändler nimmt diese Verpackungteile im Allgemeinen zurück.

Sollten Sie selbst entsorgen, erfragen Sie bitte die Anschrift des nächsten Wertstoff- und Recycling – Centers.

Wir beglückwünschen Sie zum Kauf dieses formschönen JUSTUS - Kaminofens.

Diese Bedienungsanleitung macht Sie mit der Funktion und Handhabung des Ofens vertraut.

Der Erwerber und Betreiber eines Kaminofens ist verpflichtet, sich an Hand dieser Anleitung über die richtige Handhabung zu informieren!

Unsere Gewähr für eine einwandfreie Funktion gilt nur, wenn die folgenden Richtlinien beachtet werden.

Bewahren Sie die Anleitung gut auf, damit Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können.

1. Beschreibung

Der Kaminofen besteht aus einer geschweißten Stahlkonstruktionen. Im Mittelteil befindet sich der mit Schutzplatten ausgekleidete Feuerraum. Unter dem stabilen Gußrost befindet sich der Aschekasten und darunter ein Holzla- gerfach. Nach oben ist der Ofen durch ein Warmhaltefach abgeschlossen.

Diese Kaminöfen arbeiten im Konvektionsbetrieb, d. h. die Umluft wird in den im Ofen befindlichen Konvektions- schächten erwärmt und in den Wohnraum abgegeben.

2. Allgemeines

Nationale und Europäische Normen, örtliche und baurechtliche Vorschriften sowie feuerpolizeiliche Bestimmungen sind einzuhalten. Informieren Sie daher vorher Ihren Bezirks-Schornsteinfegermeister.

Eine ausreichende Frischluftzufuhr zum Aufstellungsraum muß gewährleistet sein.

Die Schornsteinberechnung erfolgt nach DIN EN 13384-1 bzw. DIN EN 13384-2 mit dem in dieser Anleitung angegebenen Wertetripel unter Abschnitt 4.

Ihr Kaminofen kann mit einem Anschluss für externe Verbrennungsluftversorgung ausgerüstet werden.

(Abb. 1)

Für Räume mit kontrollierter Wohnraumlüftung kann hier eine Luftversorgung von aussen angeschlossen werden. Eine zusätzlich Drucküberwachung im Raum ist erforderlich.

Der erforderliche Anschlussstutzen ist als Zubehör erhältlich.

Hinweis:

Drehfunktion des Ofens ist bei Anschluss der externen Luft nicht mehr möglich!

Achten Sie dabei auf dichte Rohrführungen. Die gestreckte Rohrlänge darf nicht länger als 6 m sein, keine Reduzierungen beinhalten, sowie maximal 3 Stck. 90°-Bogen aufweisen.

Bei Nichtbetrieb sind alle Luftschieber geschlossen zu halten, damit keine Kaltluft über den Schornstein zirkulieren kann.

Kondensatbildung durch kalte Aussenluft kann durch Isolierung des Luftrohres vermieden werden.

Der Schornsteinzug muss diese zusätzlichen Widerstände der Feuerungsanlage überwinden können.

Die in dieser Anleitung beschriebene Feuerstätte der Bauart 1 ist nach DIN EN 13240 geprüft.

Kaminöfen dieser Bauart dürfen an mehrfach belegte Schornsteine angeschlossen werden, sofern die Dimension des Schornsteins dies zuläßt.

Ihr Schornstein trägt massgeblich zur einwandfreien Funktion Ihres Kaminofens bei.

Empfehlung:

Wirksame Höhe des Schornsteins : mind. 5 m
Zug- Querschnitt max. 160 mm
Lassen Sie in jedem Fall die Eignung Ihres Schornsteins vom Fachmann prüfen!

Wird der Ofen an einen mehrfach belegten Schornstein angeschlossen, dürfen auf keinen Fall die Schließfedern der Tür entfernt werden.

Die Tür muß sich nach der Brennstoffaufgabe selbständig schließen können, damit eine Beeinflussung des Zugs (Förderdruck) und die damit verbundenen Gefahren für mitangeschlossene Feuerstätten vermieden werden.

3. Aufstellung des Kaminofens und Rauchrohranschluß

3.1 Abgasanschluß

Zum Anschluß an den Schornstein sollte ein Rauchrohr aus 2 mm dickem Stahlblech verwendet werden.

Alle Verbindungen vom Ofen zum Schornstein müssen fest und dicht verbunden sein.

Achten Sie darauf, daß das Rauchrohr nicht in den freien Querschnitt des Schornsteins hineinragt.

Es wird die Verwendung eines Mauerfutters empfohlen.

Das Rauchrohr muß zum Schornstein leicht ansteigend, zumindest aber waagrecht verlaufen.

Bei Kaminöfen mit Anschlußmöglichkeit nach oben oder hinten muß der zu wechselnde Verschlußdeckel wieder rauchdicht verschraubt werden!

Abb. 1 Externe Luft- versorgung

Achtung!

Bei zu niedrigem aber auch bei zu hohem Förderdruck kann es zu Funktionsstörungen kommen.

Liegen die Abweichungen gegenüber dem notwendigen

Förderdruck (Pkt. 4) über 25 % müssen entsprechende

Massnahmen am Schornstein vorgenommen werden.

3.2 Brandschutzregeln

Bei der Aufstellung müssen die Brandschutzregeln eingehalten werden ( FeuVo).

Beachten Sie die erforderlichen Mindestabstände zu Aufstellwänden, brennbaren Wohnungsgegenständen und den Schutz des Fußbodens!

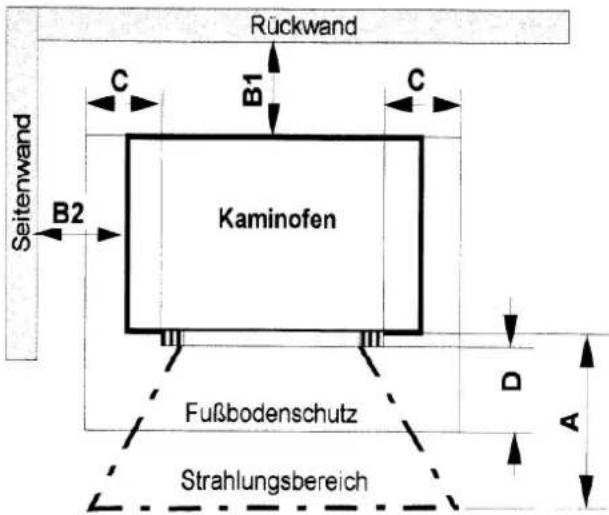

Mindestabstände

A > 80 cm im Strahlungsbereich der Scheibe
B1 80 cm	Achtung drehbar !
B2 80 cm	Achtung drehbar !
C 30 cm Bodenschutz seitl. d. Füllöffnung
D 50 cm Bodenschutz vor der Füllöffnung

Achtung! Bei drehbaren Kaminöfen muss im Drehbereich bzw. Strahlungsbereich der Sichtscheibe mind. 80 cm Sicherheitsabstand zu brennbaren Bauteilen und Wohngegenständen eingehalten werden.

Rückwand C B1 C Seitenwand B2 Kaminofen Fußbodenschutz Strahlungsbereich D A

4. Technische Daten

Kaminofen Typ	Nennwärmeleistung kW	Abgas-massenstrom g/s	Abgas-temperatur am Stutzen °C	Förder-druck bei NWL mbar	Rohr-stutzen ∅ mm	Stutzen-∅ externe Luftversorgung mm	Höhe bis Unterkante Rohrstutzen mm	Maße H/B/T mm
Rügen 6 6,1 360 0,12	50	100	873	1084 / 556 / 516

5. Allgemeines zum Betrieb des Kaminofens

Immer Bedienhandschuh verwenden!

Benutzen Sie zum Anheizen keine brennbaren Flüssigkeiten. Die Feuerraumtür darf nur zur Brennstoffaufgabe geöffnet werden.

Nur emfohlenes Brennmaterial verwenden ( siehe 5.3 )

Prüfen Sie bei raumluftabhängigem Betrieb, ob für den Aufstellraum eine ausreichende Frischluftzufuhr sichergestellt ist (Verbrennungsluftverbund).

Der Kaminofen darf nur von Erwachsenen beheizt werden. Achten Sie darauf, daß Kinder nie allein beim Ofen verweilen.

Lassen Sie den Kaminofen nicht längere Zeit ohne Aufsicht. Der Kaminofen darf nur nach dieser Bedienungsanleitung betrieben werden.

5.1 Inbetriebnahme

1. Primär- und Sekundärluftregler max. öffnen! Achten Sie darauf, dass die evtl. im Verbindungsstück eingebaute Drosselklappe ebenfalls ganz geöffnet ist.

2. 2 – 3 Anzündwürfel mittig auf den Rost legen, darauf Reisig und kleine Holzstücke schichten.

3. Entzünden Sie die Würfel und lehnen Sie die Feuertür zunächst nur an (nicht ganz schliessen). Dadurch wird vermieden, dass die entstehenden Rauchgase an der relativ kalten Sichtscheibe kondensieren können.

4. Nach etwa 5 – 10 Min., wenn sich das Feuer gut entwickelt hat, öffnen Sie die Feuertür vorsichtig, legen etwa 1 bis 2 Holzscheite (etwa armdick) nach, und schliessen nun die Feuertür ganz.

5. Wenn die nachgelegte Holzmenge gut angebrannt ist, und der Ofen Betriebstemperatur erreicht hat, stellen Sie den Primärluftregler stufenweise soweit zurück, dass Sie aber noch Flammen sichtbar sind. Bei optimalem

Schornsteinzug und Brennstoffqualität kann die Primärluft ganz geschlossen werden.

1. Öffnen Sie die Feuertür erst dann wieder vorsichtig, wenn der aufgelegte Brennstoff heruntergebrannt ist, und Sie neuen Brennstoff nachlegen wollen.
2. Es wird empfohlen, den Sekundärluftregler max. offen zu halten, damit möglichst viel „Scheibenspülluft“ ein Beschlagen der Sichtscheibe verhindert.
3. Regeln Sie daher den Wärmebedarf Ihres Raumes mit der Aufgabemenge des Brennstoffs. Zu starker Drosselbetrieb führt zu unnötiger Umweltbelastung, Verrussung des Feuerraums, der Sichtscheibe und der Rauchgaszüge.
4. Bei Braunkohlebrikett Primärluftschieber offen lassen.
   Evtl. auftretende Geruchsbildung durch Nachtrocknung der Schutzfarbe verliert sich nach kurzer Zeit. Öffnen Sie anfangs die Fenster des Raumes zum Lüften.

5.2 Geeignete Brennstoffe

Der Kaminofen ist nur zur Verbrennung von naturbelassenem Scheitholz, Holzbriketts und Braunkohlebriketts geeignet.

Klassisches Kaminholz ist Buche und Birke. Diese Holzarten haben den höchsten Heizwert und verbrennen sauber, sofern sie trocken gelagert wurden.

Nicht verbrannt werden dürfen:

-feuchtes oder mit Holzschutzmitteln behandeltes Holz

-Feinhackschnitzel

-Papier und Pappe ( außer zum Anzünden )

-Rinden oder Spanplattenabfälle

-Kunststoff oder sonstige Abfälle

Frisch geschlagenes Holz sollte gespalten 12 - 18 Monate im Freien regengeschützt vorgelagert werden.

Nach dem Bundesimmissionsschutzgesetz darf Brennholz nur max. 20% Restfeuchte aufweisen.

5.3 maximale Aufgabemengen u. Lufteinstellung bei Nennwärmeleistung

Brennstoff Brennstoffmenge Primärluft Sekundärluft
Holz 2-3	Scheiteca. 33 cm lang(2,0 kg)	zu auf
Braunkohle-briketts	2 - 3 Briketts(2,5 kg) auf zu

Anordnung der Luftregler siehe 5.6

5.4 Ascheentleerung

Achten Sie darauf, daß der Aschekasten rechtzeitig geleert wird, damit der Aschekegel nicht zu dicht an den Rost heranwächst.

Es besteht sonst die Gefahr, daß der Rost ungenügend gekühlt und dadurch zerstört

Vor der Ascheentleerung bitte stets prüfen, ob keine Restglut in der Asche vorhanden ist. Auch wenn nach außen hin

die Asche kalt ist, können sich im Inneren noch Glutreste befinden, die zu einem Brand in der Mülltonne führen.

5.5 Reinigung und Pflege

Der Kaminofen darf nur im kalten Zustand gereinigt werden!

Jährlich mindestens einmal, im Bedarfsfall auch häufiger, sollten die Ascheablagerungen im Rauchrohr, sowie im Feuerraum und den Rauchgaswegen, entfernt werden.

Dazu eignet sich ein Staub- bzw. Ascheabsauger.

Verschmutzungen der Sichtscheibe entfernen Sie am besten mit Sidolin o.ä.

- Die Oberflächen des Ofens dürfen nicht mit „scharfen„ Putzmitteln gereinigt werden – verwenden Sie ein sauberes, trockenes Staubtuch.

Achtung!

Die Lackierung des Ofens erreicht erst eine stabile Endfestigkeit, wenn mehrmals mit Nennwärmeleistung geheizt wurde.

Um Lackbeschädigungen zu vermeiden, ist erst danach eine Oberflächenreinigung zu empfehlen!

Hinweis bei Schornsteinbrand

Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im Schornstein zu einem Schornsteinbrand kommen.

Verschliessen Sie sofort alle Luftöffnungen am Ofen und informieren Sie die Feuerwehr.
Anschliessend muss vom Fachmann sichergestellt werden, dass an der gesamten Abgasanlage keine Risse bzw. Undichtigkeiten entstanden sind.

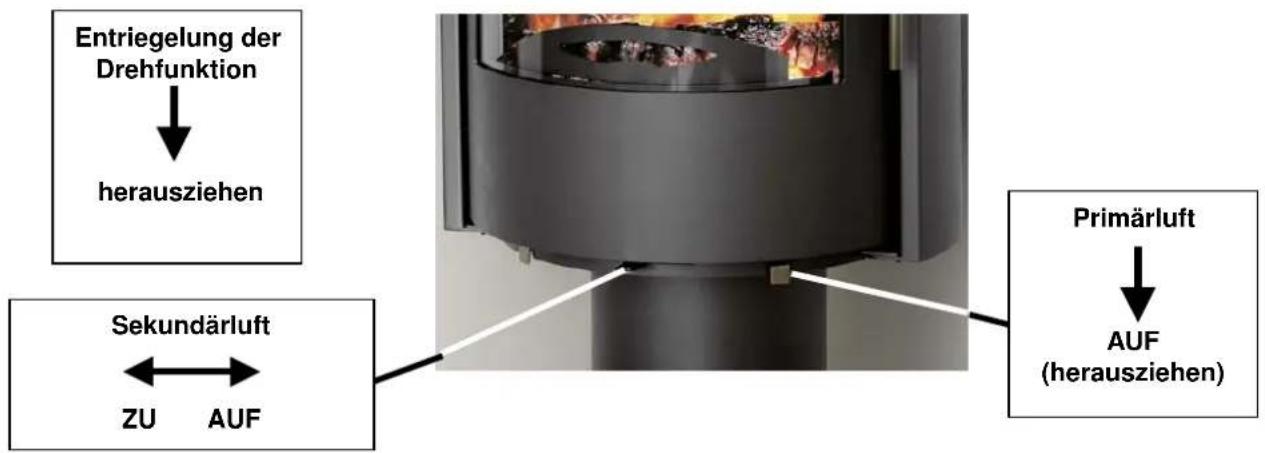

5.6 Anordnung und Bedienung der Luftschieber, Drehsperre

6.0 Raumheizvermögen nach DIN 18893

6 kW

günstig m	3	124
weniger günstig m	3	73
ungünstig m	3	48

Die angegebenen Werte gelten für Räume, die nicht der Wärmeschutzverordnung entsprechen.

Für Räume, die der zur Zeit geltenden Wärmeschutzverordnung entsprechen, sind geringere Leistungen erforderlich.

ACHTUNG!

Drehfunktion des Ofens

ACHTUNG!

Dieser drehbare Kaminöfen darf nur aus der Grundpositon gedreht werden, wenn das Gerät frei im Raum steht.
Achten Sie unbedingt auf die notwendigen Sicherheitsabstände (> 80 cm) zu brennbaren und/oder tragenden Wänden sowie brennbaren Einrichtungsgegenständen.

GANZ WICHTIG:

Der Drehvorgang darf nur im Kalten Zustand des Kaminofens erfolgen!
Der erforderliche Sicherheitsabstand im Strahlungsbereich der Sichtscheibe muss mindestens 80 cm betragen!

CE

EG- Konformitätserklärung

erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung (declares under our responsibility that the produkt "Room heater by solid fuel" with trade name)

Rügen

konform ist mit den Bestimmungen der

EG-Bauproduktenrichtlinie 89/106/EWG sowie dem Mandat M 129

und mit der folgenden harmonisierten Norm übereinstimmt:

Eine Prüfung des „Raumheizers für feste Brennstoffe“ auf Übereinstimmung mit den Anforderungen der Norm erfolgte bei der notifizierten Prüfstelle:

Name der anerkannten Prüfstelle:

RHEIN-RUHR FEUERSTÄTTENPRÜFSTELLE

Am Technologiepark 1

45307 Essen

Notified body : 1625

Test report Nr.: 40 10 2213

Wirkungsgrad und Emissionen

Gladenbach, 01.04.2010

Geschäftsleitung

Die Sicherheitshinweise der dem Produkt beiliegenden Bedienungsanleitung/Montageanleitung sind zu beachten.

( gültig für die auf Seite 2 genannten Länder )

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die Vorlage des Kaufbeleges erforderlich.

Für unsere JUSTUS- Geräte leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:

Die JUSTUS- Garantie erstreckt sich auf die unentgeldliche Instandsetzung des Gerätes bzw. der beanstandeten Teile. Anspruch auf kostenlosen Ersatz besteht nur für solche Teile, die Fehler im Werkstoff und in der Verarbeitung aufweisen.

Übernommen werden dabei sämtliche direkten Lohn- und Materialkosten, die zur Beseitigung dieses Mangels anfallen. Weitergehende Ansprüche sind ausgeschlossen.

1. Die Werksgarantie beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch Rechnung oder Lieferschein nachzuweisen ist.

2. Innerhalb der Werksgarantie werden alle Funtionsfehler, die trotz vorschriftsmässigem Anschluss, sachgemässer Behandlung und Beachtung der gültigen JUSTUS-Einbauvorschriften und Betriebsanleitungen nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille- und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des JUSTUS-Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese müssen entsprechend den Bedingungen der Spedition gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchseinrichtungen fallen nicht unter diese Werksgarantie.

3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das JUSTUS- Gerät noch für neu eingebaute Teile. Ausgewechselte Teile gehen in unser Eigentum über.

4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen. Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird in der Regel am Aufstellungsort, ausnahmsweise in der Kundendienstwerkstatt durchgeführt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen, dass keine Beschädigungen an Möbeln, Bodenbelag etc. entstehen können.

5. Die für die Reparatur erforderlichen Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

6. Wir haften nicht für Schäden und Mängel an Geräten und deren Teile, die verursacht wurden durch:

- Äussere chemische oder physikalische Einwirkungen bei Transport Lagerung, Aufstellung und Benutzung (z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung). Haarrissbildung bei emaillierten oder kachelglasierten Teilen ist kein Qualitätsmangel.

- Falsche Grössenwahl

- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen allgemeinen und örtlichen Vorschriften der zuständigen Behörden, Gas- und Elektriziätsversorgungsunternehmen. Darunter fallen auch Mängel an den Abgasleitungen (Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäss ausgeführte Instandsetzungsarbeiten, insbesondere Vornahme von Veränderungen an den Geräten, deren Armaturen und Leitungen.

- Verwendung ungeeigneter Brennstoffe bei mit Kohle und Heizöl gefeuerten Geräten; ungeeignete Gasbeschaffenheit und Gasdruckschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.

- Falsche Bedienung und Überlastung und dadurch verursachte Überhitzung der Geräte, unsachgemässer Behandlung, ungenügende Pflege, unzureichende Reinigung der Geräte oder ihrer Teile; Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).

- Verschleiss der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-Guss- oder Schamotteauskleidungen).

Wir haften nicht für mittelbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als dunkler Belag auf Tapeten, Möbeln, Textilien und Ofenteilen niederschlagen können. Fällt die Beseitigung eines Mangels nicht unter unsere Gewährleistung, dann hat der Endabnehmer für die Kosten des Monteurbesuches und der Instandsetzung aufzukommen.

JUSTUS GmbH

Weidenhäuser Str. 1 – 7

35075 Gladenbach

Geräte - Kenndaten:

(bei Ersatzteilbestellungen u. evtl. Reklamationsfällen immer angeben)

TYP:
Fert. Nr.
Prüf-Stempel/Datum
