BEDIENUNGSANLEITUNG BRE2ZE 4K WWIO

Elektrische Sicherheit, Bedienungsanleitung, Aufstellung 4

Betrieb 5

USB Anschlüsse, Servicefall, Kontakt 6

ERSTE SCHRITTE

Lieferumfang, Einlegen der Batterien 7

Geräteübersicht 8

Fernbedienung 9

Stromversorgung, Verbindung zum Fernseher, Antennen oder Kabelanlage 10

Verbindung zum Netzwerk, AV Receiver, Speichergeräten 11

Ein/Ausschalten, Standby 12

Einrichtungsassistent 13

BEDIENUNG

Lautstärke, Audio Einstellungen, TV/ Radio, Programmwahl 15

Infoleiste, Programmübersicht 16

Favoritengruppen, Sendersortierung 17

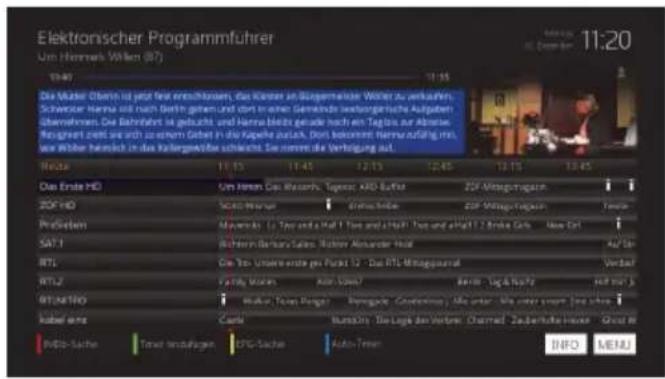

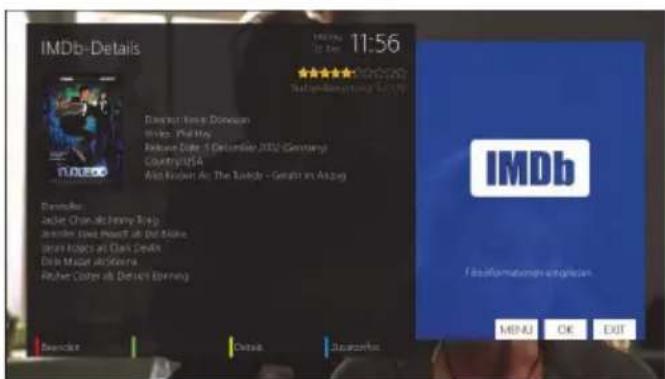

Marker setzen, Videotext, Untertitel, Optionskanäle, EPG 19

Manuelle/ Automatische Aufnahme 22

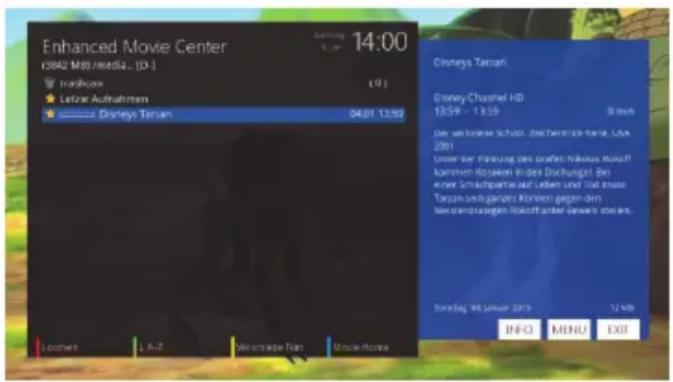

Timeshift, Media Player, Aufnahme Manager 23

Hauptmenü 24

SYSTEMEINSTELLUNGEN

Bildeinstellungen 25

Toneinstellungen, Aufnahmen & Timeshift 26

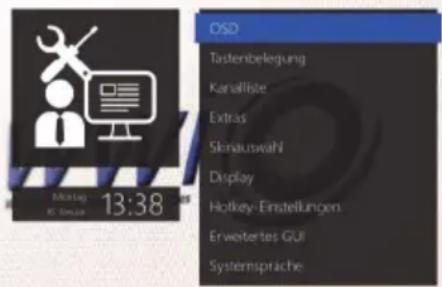

Bedienung und Oberfläche 27

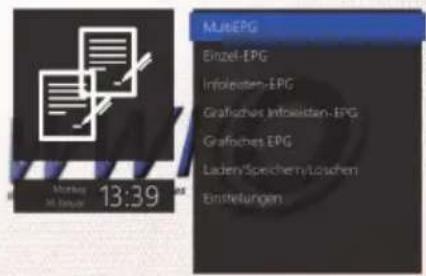

EPG, Entschlüsselung, Jugendschutz 28

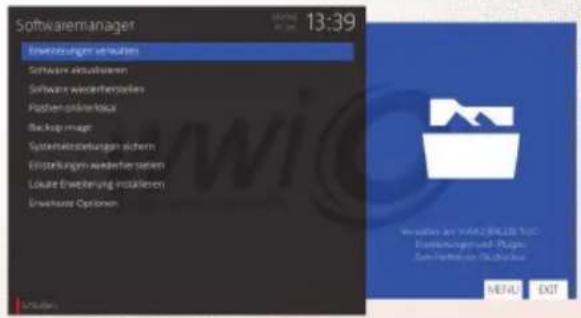

Softwareverwaltung, System, Werkseinstellungen 29

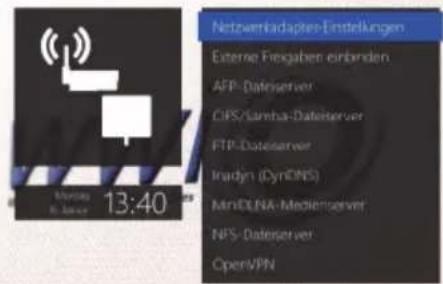

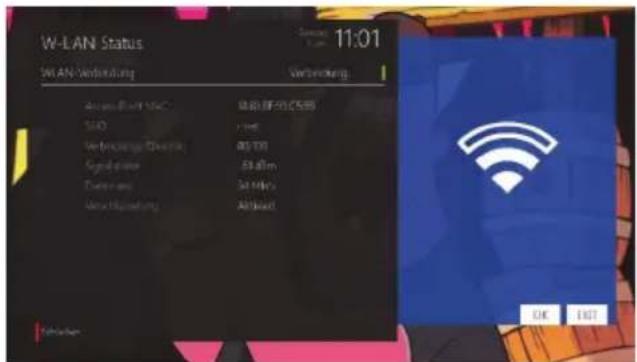

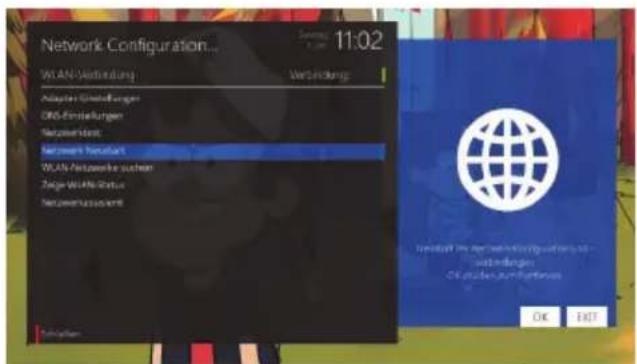

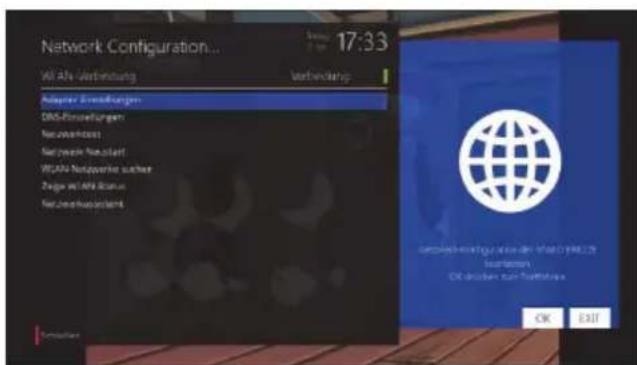

Netzwerk 30

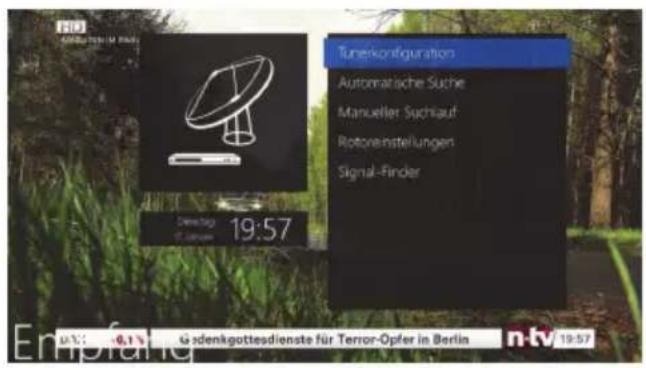

Tunerkonfiguration 32

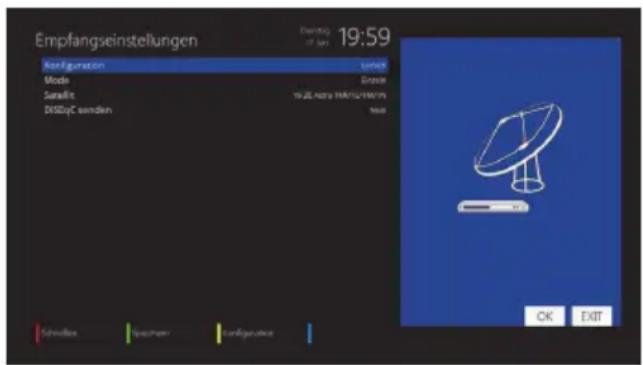

Unicable, Signal-Finder 33

Kanalsuchlauf 34

Plugins/ Erweiterungen 35

Softwareupdate 36

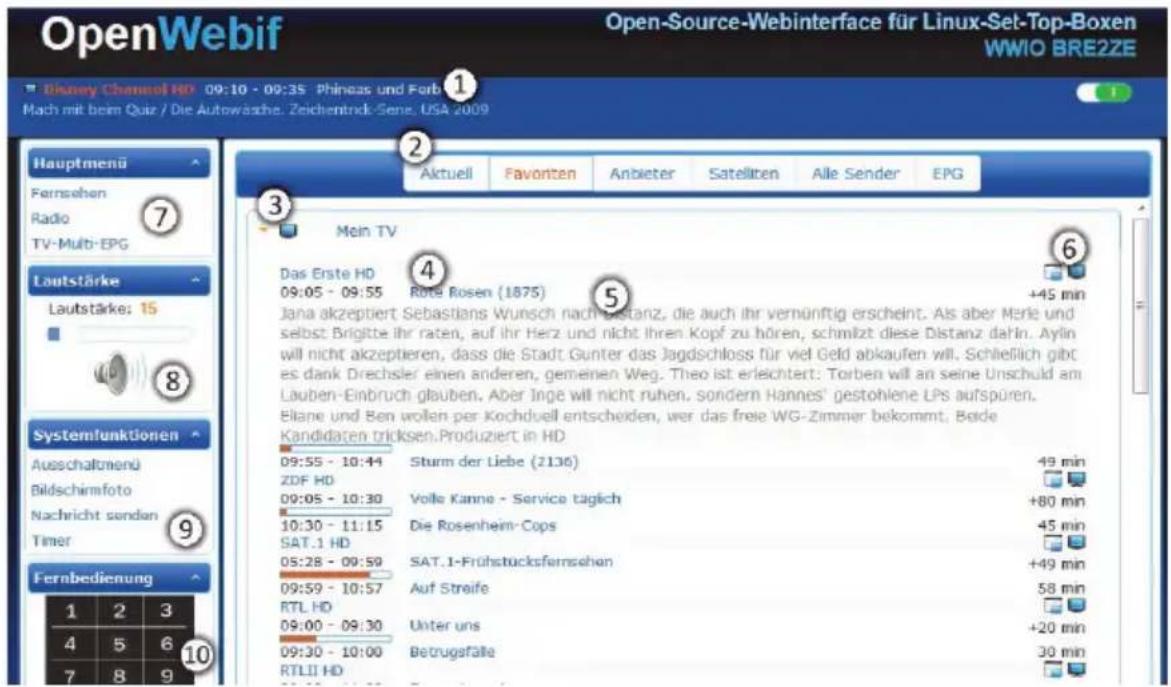

Websteuerung 37

Problemlösungen 38

Gewährleistungsbedingungen 40

Recycling Informationen 41

Lizenzen & Haftungsausschluss 42

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

BEDIENUNGSANLEITUNG

• Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
• Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
- Das Gerät kann nur mit der auf der Rückseite und auf dem Netzteil beschriebenen Spannung betrieben werden.
• Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
- Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
- Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
- Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
- Für den Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.
- Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
- In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
  • Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Betreiben Sie das Gerät nicht in staubigen Umgebungen. Starker Zigarettenrauch kann elektronische Geräte beeinträchtigen. Schäden durch Zigarettenrauch werden nicht im Rahmen der gesetzlichen Gewährleistung kostenlos behoben.

BETRIEB

Das Gerät ist für den Betrieb an einer den Vorschriften entsprechenden Empfangsanlage vorgesehen.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Satellitenempfangsanlage von einem Fachbetrieb installieren. Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein!
• Ist die Antenne nicht präzise ausgerichtet, kann es zu Bildstörungen und anderen Empfangsproblemen kommen. Dies kann auch nur einzelne Sender betreffen oder vom Wetter abhängig sein. Bitte lassen Sie ihre Antenne von einem Fachbetrieb einmessen.
• Verwenden Sie hochwertige Antennenkabel.
• Beachten Sie die Angaben auf dem Typenschild bzgl. der maximalen Stromaufnahme des Antennenanschlusses.

Informieren Sie sich auf der Internetseite Ihres Providers oder im Fachhandel über die korrekte Installation Ihrer Empfangsanlage und aktuelle Senderbelegungslisten.

USB ANSCHLÜSSE

Die USB-Anschlüsse an diesem Gerät sind nicht zum Aufladen von Geräten mit integriertem Akku (z.B. Mobiltelefone, Tablet Computer, MP3-Player usw.) geeignet. Beachten Sie die Angaben auf dem Typenschild bzgl. der maximalen Stromabgabe der USB-Anschlüsse.

SERVICEFALL

Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

• Wenn das Netzteil oder Netzkabel defekt ist.
• Wenn Gegenstände in das Gerät gefallen sind.
• Wenn das Gerät mit Wasser in Berührung gekommen ist.
• Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
• Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

Verwenden Sie originale Ersatz- und Zubehörteile. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer führen.

KONTAKT

Wir helfen Ihnen gern bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten. Bitte beachten Sie auch die Hinweise zu Fehlerbehebung am Ende dieses Handbuches!

Den technischen Service unserer Geräte übernimmt in unserem Auftrag die Firma ERS Elektronik Repair Service, zu erreichen unter:

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude / Niedersachsen

Germany

Telefon: [phone] (Mo-Fr: 11.00 -17.00 Uhr)

eMail: [e-mail]

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie auf unserer Internetseite, per E-Mail oder per Telefon. Weitere Informationen finden Sie in den Gewährleistungsbedingungen am Ende dieses Handbuches.

LIEFERUMFANG

Folgende Bestandteile gehören zum Lieferumfang des WWIO BRE2ZE Receivers:

• WWIO BRE2ZE
• Fernbedienung
• Netzteil
• Batterien
• Bedienungsanleitung

Falls eines dieser Teile fehlen sollte, wenden Sie sich bitte schnellstmöglich an Ihren Händler. Bewahren Sie die Originalverpackung für den Fall auf, da das Gerät in diesem Fall ggf. an den Händler zurückgeschickt werden muss.

EINLEGEN DER BATTERIEN

1. Öffnen Sie das Batteriefach der Fernbedienung und legen Sie die Batterien ein. Achten Sie beim Einlegen der Batterie auf die richtige Polarität (+/-).
2. Schieben Sie den Batteriedeckel wieder zu (Abbildung).
3. Richten Sie die Fernbedienung immer direkt auf das Sensorfeld (IR) des Gerätes.
4. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
5. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät längere Zeit nicht benutzen.

• Entfernen und Erneuern Sie alte Batterien. Diese könnten auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
  • Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
  • Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.

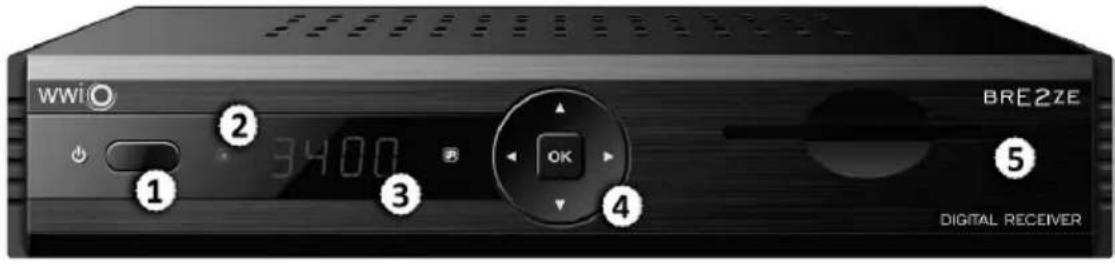

Frontseite

wwi 3400 OK BRE2ZE 1 2 3 4 5 DIGITAL RECEIVER

1 POWER Zum Ein/StandBy schalten des Gerätes
2 Status LED (Grün = Betrieb, ROT = StandBy)
3 Display für Programmnummernanzeige / Uhrzeit im StandBy
4 Navigationstasten für Auswahl / Senderwechsel / Lautstärke
OK Taste zum Bestätigen
5 Smartcard Schacht

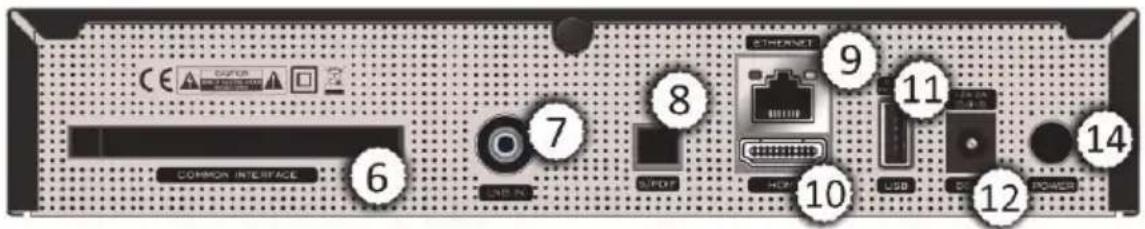

Rückseite

CE CUSTOMER COMMON INTERFACE 6 7 8 9 10 11 USB 12 POWER 14

6 COMMON INTERFACE Schacht für CI Module

7 LNB IN Anschluss für die Satellitenanlage

8 S/PDIF Digitaler optischer Audioausgang

9 ETHERNET Kabelgebundener Netzwerkanschluss

10 HDMI Digitaler Videoausgang

11 USB USB 3.0 Anschluss

12 DC IN Anschluss für das mitgelieferte Netzteil

13 POWER Netzschalter

- Ein weiterer USB 2.0 Anschluss befindet sich seitlich am Gerät.

- Bitte benutzen Sie zum Betrieb ausschließlich das mitgelieferte Netzteil um Überspannungen oder Fehlfunktionen zu vermeiden.

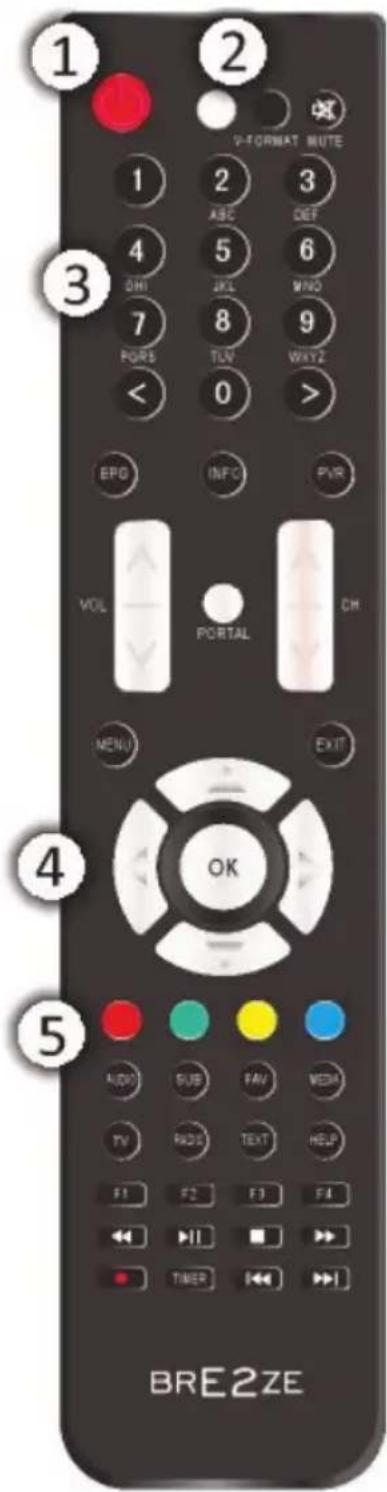

1 Zum Ein/StandBy Schalten des Gerätes

2 Status LED (Leuchtet bei Tastatureingaben)

V-Format Videomodus Formatumschaltung (Panscan, Letterbox, ...)

MUTE Stummschaltung

3 Zifferntasten / Eingabetasten / Kanaldirekt-wahltasten

EPG Elektronische Programmübersicht

INFO Zeigt Programminformationen

PVR Zeigt eine Übersicht der Aufnahmen

VOL Lautstärkeregelung lauter/leiser

PORTAL Plugintaste (optional belegbar)

CH Schaltet einen Kanal vor/zurück

MENU Zeigt das Hauptmenü des Gerätes

4 Steuerkreuz / Navigationstasten

5 Farbtasten

OK Bestätigen von Eingaben oder Auswahl

AUDIO Öffnet Audioeinstellungen

SUB Öffnet Untertitelmenü

FAV Zeigt die Favoritengruppen

MEDIA Öffnet den Media Player

TV Schaltet in den TV Modus

RADIO Schaltet in den Radio Modus

TEXT Öffnet den Videotext

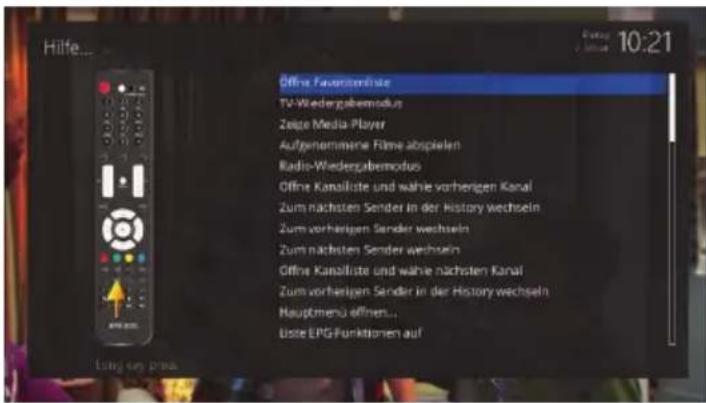

HELP Öffnet das Hilfemenü

F1 - F4 Funktionstasten (optional belegbar)

Rückspulen

▶II Pause / Wiedergabe / Timeshift starten

■ Stop / Timeshift stoppen

▶▶ Vorspulen

Aufnahme

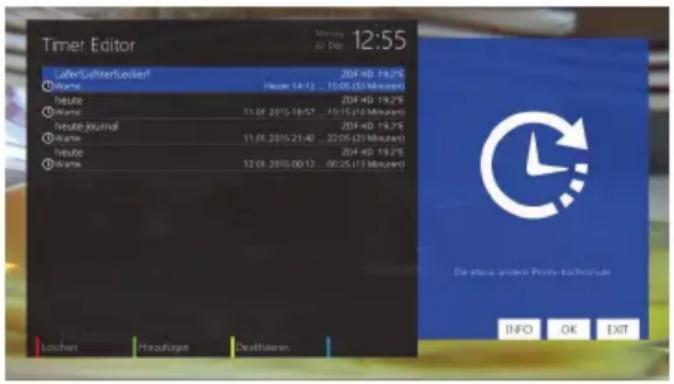

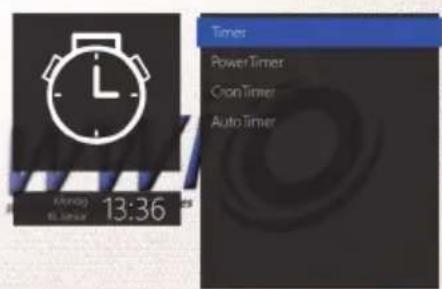

TIMER Öffnet die Timerliste

Zurückspringen

▶▶I Vorspringen

1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 PORS TLV WAYZ < > EPO INFO PVR VOL PORTAL CH MENU EXIT OK 5 AUDIO SUB FAV MEDIA TV RADIO TEXT HELP F1 F2 F3 F4 TIPER TIPER BRE2ZE

Im Linux Betriebssystem können Sie die Tastenbelegung optional nach Ihren Wünschen anpassen. Die Einstellungen dazu finden Sie unter „MENU/Einstellungen/Bedienung & Oberfläche/Tastenbelegung“ bzw. für die Funktionstasten bzw. die Portal Taste unter „Hotkey-Einstellungen“.

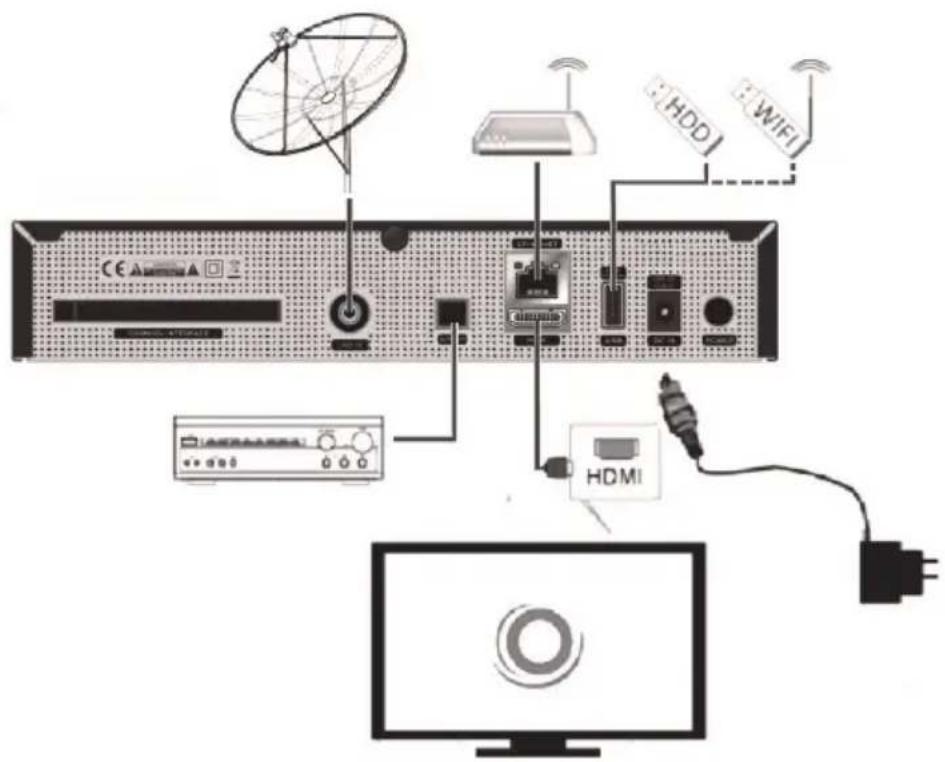

STROMVERSORGUNG

Stellen Sie sicher, dass bei der Installation alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind. Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheitshinweise. Achten Sie auf einen sorgfältigen Anschluss der Steckverbindungen. Benutzen Sie ausschließlich das mitgelieferte Netzteil zur Stromversorgung. Beachten Sie die Angaben auf dem Typenschild des Netzteils.

Hinweis:

Das Netzteil liefert eine stabilisierte Gleichspannung von 12 Volt. Der Betrieb mit einer nichtstabilisierten Spannung kann das Gerät beschädigen. Nur mit dem mitgelieferten Netzteil ist ein sicherer Betrieb und die Einhaltung aller Vorschriften und Normen gewährleistet.

VERBINDUNG ZUR SATELLITENANTENNE

Verbinden Sie das Kabel Ihrer Satellitenempfangsanlage mit dem Antenneneingang (LNB IN) des Gerätes. Verschrauben Sie den sogenannten F-Stecker handfest mit dem LNB IN Eingang und achten Sie darauf, dass keine Kurzschlüsse entstehen. Verwenden Sie hochwertige Antennenkabel, da bei minderwertigen Kabeln Empfangsstörungen entstehen können.

VERBINDUNG ZUM FERNSEHER

Verwenden Sie ein hochwertiges HDMI-Kabel, um das Gerät digital mit Ihrem Fernseher zu verbinden. Nur so erreichen Sie eine hohe Bildqualität.

Hinweise:

• Sollte bei einer HDMI-Verbindung kein Bild auf Ihrem Fernseher erscheinen, prüfen Sie bitte zunächst ob Sie die richtige HDMI-Buchse als Signalquelle ausgewählt haben.
  • Die Bildschirm Auflösung kann im Einstellungsmenü angepasst werden (Seite 25).
• Das Gerät kann 4K Auflösungen nur dann darstellen, wenn ein entsprechendes Anzeigegerät angeschlossen ist.

VERBINDUNG ZUM NETZWERK

Verwenden Sie ein hochwertiges Netzwerkkabel, um das Gerät mit Ihrem Internet-Router zu verbinden (Seite 30). Diesen Schritt können Sie überspringen, wenn Sie das Gerät mit einem drahtlosen Netzwerk (WLAN/Wi-Fi) verbinden wollen (Seite 31). Ein kompatibler WLAN USB 2.0 Stick ist optional im Handel erhältlich.

VERBINDUNG ZUM AV RECEIVER

Sie können die digitalen Audiosignale (S/PDIF, optisch) zu Ihrem HiFi-System oder Digital AV Receiver übertragen. Das Ausgabeformat für den S/PDIF-Ausgang kann im Einstellungsmenü (Seite 26) global, oder über die Audio Taste der Fernbedienung wunschgemäß pro Kanal angepasst werden (Seite 15).

VERBINDUNG VON SPEICHERGERÄTEN

Das Gerät verfügt über zwei USB Anschlüsse. An diesen Anschlüssen können USB-Geräte wie Massenspeichergeräte (USB-Sticks, Festplatten) oder zusätzlich USB-Geräte (bspw. Tastatur) angeschlossen werden. Es werden die Dateisysteme FAT/FAT32/NTFS/EXT3/EXT4 unterstützt. Falls ein Medium mit einem anderem Dateisystem formatiert ist, dann wird dieses eventuell nicht vom Geräterkannt.

• Die USB-Anschlüsse an diesem Gerät sind nicht zum Aufladen von Geräten mit integriertem Akku (z.B. Mobiltelefone, Tablet Computer, MP3-Player usw.) geeignet.
- Beachten Sie die Angaben auf dem Typenschild bzgl. der maximalen Stromabgabe der USB-Anschlüsse. Wir empfehlen die Verwendung von Festplatten mit eigener Stromversorgung.

Das Gerät ist mit dem auf Linux basierenden Betriebssystem „openATV“ ausgestattet. Dieses Handbuch gibt Ihnen einen Überblick über die wichtigsten Systemfunktionen und Einstellungen. Die Entwickler und die Community arbeiten ständig an der Erweiterung und Verbesserung Ihrer Firmware. Mit der Einbindung von optionalen Plugins können Sie den Funktionsumfang Ihres Gerätes zudem beliebig erweitern, verändern und nach Ihren Wünschen anpassen. Für Support, Fragen oder Wünsche steht Ihnen im Internet, unter www.opena.tv, jederzeit eine freundliche Community zur Verfügung. Werden Sie noch heute Mitglied, erfahren Sie mehr über das enorme Potenzial Ihres Gerätes und erleben Sie ein völlig neues Fernsehgefühl.

EIN/AUSSCHALTEN, STANDBY

Um das Gerät einzuschalten muss der Netzschalter auf der Rückseite (Seite 8) eingeschaltet werden. Sofort startet das Gerät und bootet das Betriebssystem.

Im laufenden Betrieb kann das Gerät per Fernbedienung (Seite 9) oder am Gerät (Seite 8) mit der Power Taste in den Standby Modus versetzt werden. Erneutes Drücken schaltet das Gerät wieder in den Betriebsmodus. Um das Gerät komplett auszuschalten sollten Sie das Gerät wie einen Computer herunterfahren. Drücken Sie dafür etwas länger auf die Power Taste des Gerätes oder der Fernbedienung, bis das Menü zum Herunterfahren erscheint.

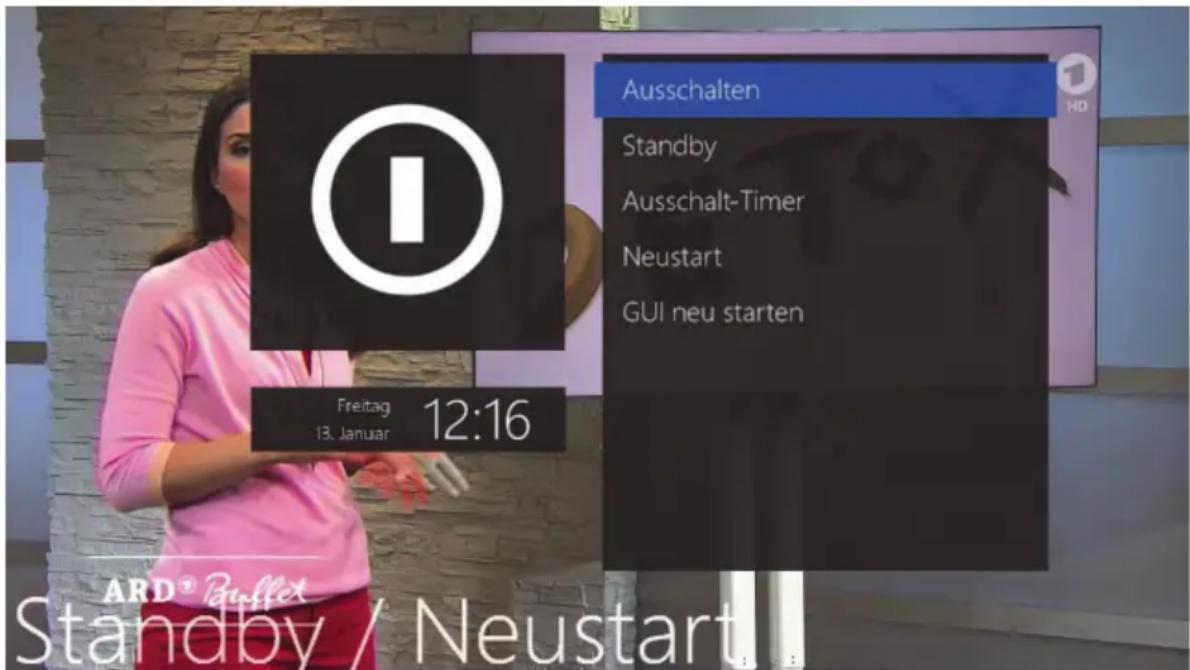

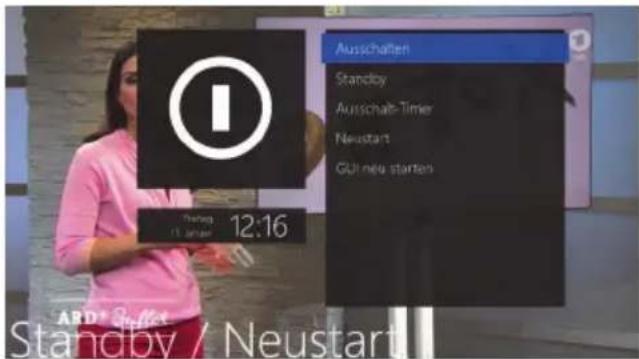

Ausschalten Standby Ausschalt-Timer Neustart GUI neu starten Freitag 12:16 13. Januar

Wählen Sie die Option Ausschalten um das Gerät auszuschalten. Sobald die Meldung für das erfolgreiche Herunterfahren auf dem Bildschirm angezeigt wird, können Sie den Netzschalter auf der Rückseite des Gerätes betätigen. Im Ausschaltmenü kann das Gerät außerdem komplett neu gestartet (Neustart), Timergesteuert ausgeschalten (Ausschalt-Timer), nur die Benutzeroberfläche neu gestartet (GUI neu starten) oder in den Standby Modus versetzt werden (Standby).

Beim ersten Einschalten, sowie nach dem Zurücksetzen auf Werkseinstellungen, erscheint der Einrichtungsassistent. Der Assistent hilft Ihnen bei den Grundeinstellungen des Gerätes. Mit der OK Taste gelangen Sie jederzeit einen Schritt weiter, mit EXIT einen Schritt zurück.

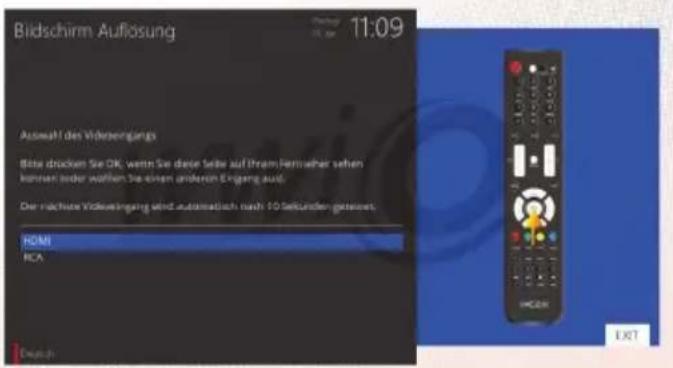

SCHRITT 1

Wählen Sie mit den ▲▼ Tasten der Fernbedienung den gewünschten Videomodus aus und drücken Sie die OK Taste der Fernbedienung.

SCHRITT 2

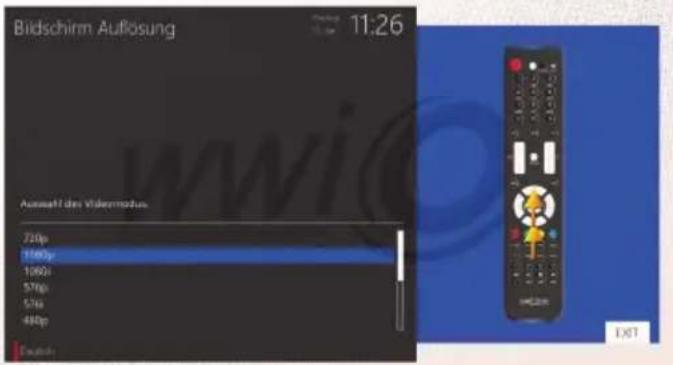

Wählen Sie die gewünschte Auflösung des Videoausganges aus und drücken Sie die OK Taste der Fernbedienung. Im Folgenden können Sie die Bildwiederholungsrate einstellen. Treffen Sie Ihre Wahl und drücken Sie OK um fortzufahren.

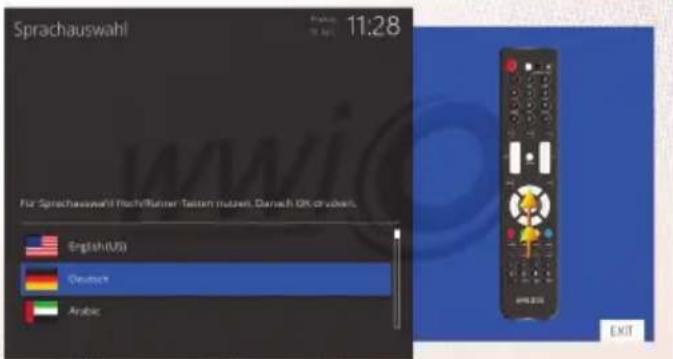

SCHRITT 3

Wählen Sie die gewünschte Sprache und drücken Sie die OK Taste der Fernbedienung. Sie werden nun gefragt ob Sie die anderen nicht verwendeten Sprachen löschen möchten um Speicherplatz einzusparen. Treffen Sie Ihre Wahl und drücken Sie OK um fortzufahren.

Sie können den Assistenten nun verlassen oder weitere Einstellungen vornehmen.

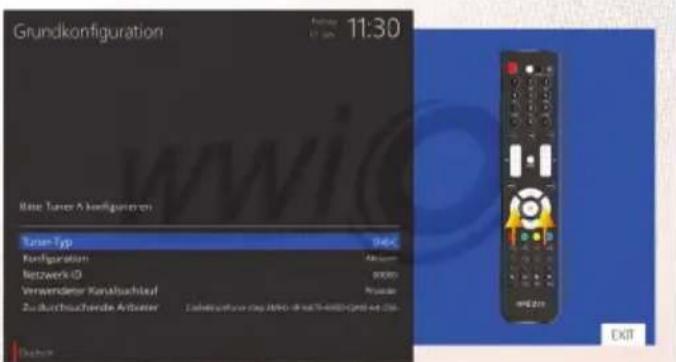

SCHRITT 4

Sie können nun den eingebauten Tuner manuell oder automatisch konfigurieren. Im Normalfall findet das Gerät automatisch die richtigen Einstellungen für Ihre Sat-Anlage. Drücken Sie OK um das Gerät die Einstellungen automatisch ermitteln zu lassen oder nehmen Sie die gewünschten Einstellungen manuell vor. Bestätigen Sie Ihre Eingabe mit der OK Taste.

Bildschirm Auflösung 11:09 Auswalt des Vöderungungs Bisse drücken Sie OK, wenn Sie diese Seite auf Ihrem Hermaher sehen können oder wollen Sie einem anderer Eingang aus. Der machte Videwährung sind automatisch nach 10 Sekunden getttes. HDMI HCA Deutsch EXIT

Bildschirm Auflösung 11:26 Ausstatt des Vidermaßes 720p 1400p 1900p 570p 576 480p Caudite EXIT

Sprachauswahl 11:28 Für Sprachauswahl Flachflübner Teilen mutzen, Darach OK or obert. English(US) Deutsch Arabic EXIT

Grundkonfiguration 11:30 Base Tuner A konfigurations Tuner-Type Konzernation Netzwerk ID Vorrwender Kanaibuchstaf Zusburchsuchtende Arforder Dahresatzung von Aktiva und 2018-2020-2021-2022 EXIT

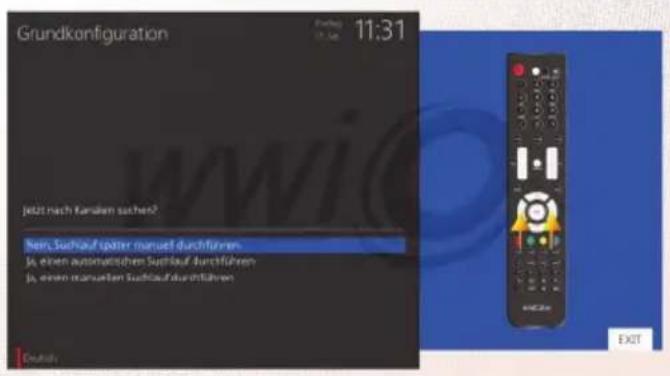

Grundkonfiguration 11:31 JETZ nach Kanalen sochen? Bein, Suchlauf später manuf durchführen. Ja, einen auswasserchen Suchlauf durchführen. Ja, einen manuferten Suchlauf durchführen.

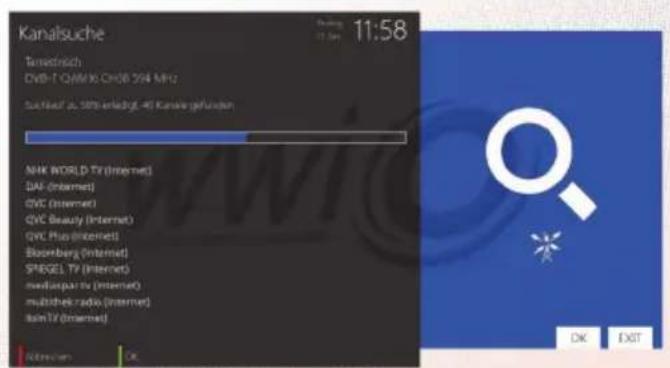

Kanalsuche Tamedrich DVB-T QAM36 ChSB 204 MFG Sukkauf 25, 50% erledigt, 40 Kanske gefunden NHK WORLD TV (Internet) DAV (Internet) GVC (Internet) GVC Beauty (Internet) GVC Plus (Internet) Bloomberg (Internet) SPESSEL TV (Internet) media/parity (Internet) multichek radio (Internet) kainTV (Internet) OK EXIT

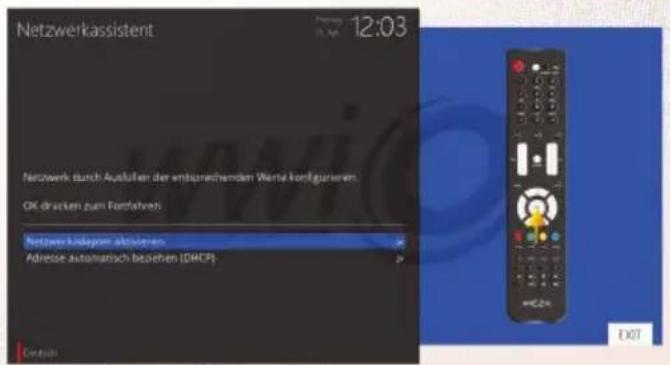

Netzwerkassistent 12:03 Netzwerk durch Ausfallen der entsprechenden Wertekontiguraten. OK drücken zum Fornfahren Netzwerk kindlagen aktiveren Adresse automatisch beziehen (DHCP) Endividend EXIT

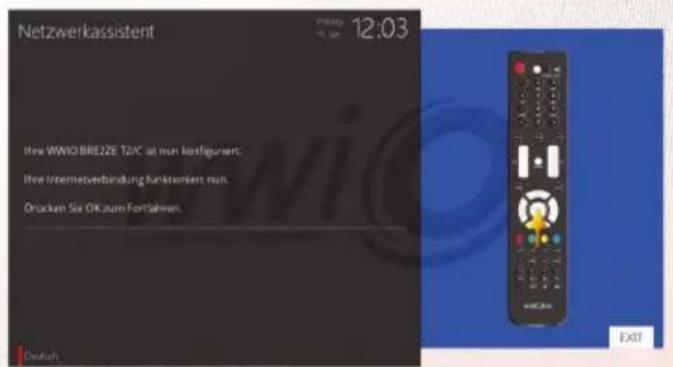

Netzwerkassistent 12:03 Ihre WINO BRIEZE T2/C ist nun kostiguriert. Ihre Internetverbindung funkstenien nun. Drücken Sie Okraum Fortsänen. Deutsch Wi-Fi EXIT

SCHRITT 5

Sie können nun einen Sendersuchlauf automatisiert oder manuell durchführen lassen. Treffen Sie Ihre Wahl und bestätigen Sie mit der OK Taste. Das Gerät führt nun gemäß Ihrer Auswahl einen Sendersuchlauf durch oder wechselt zum nächsten Menüpunkt.

Das Gerät wird bereits mit einer vorkonfigurierten Senderliste für Astra 19,2 ausgeliefert. Diese Senderliste wird im Onlineupdate des Gerätes automatisiert auf den aktuellsten Stand gebracht (Seite 36).

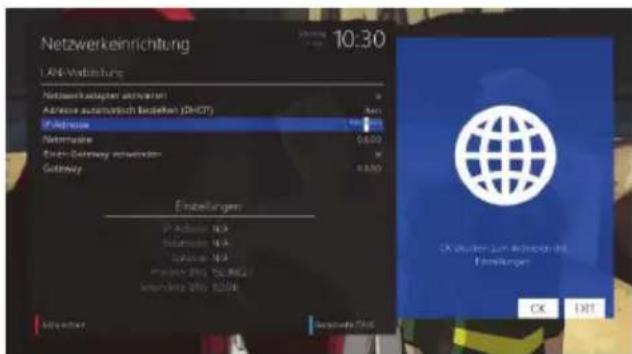

SCHRITT 6

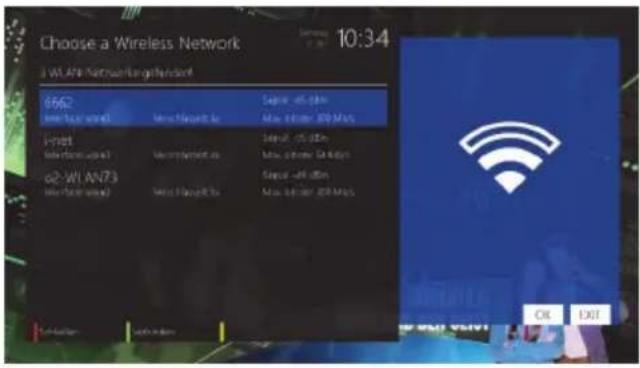

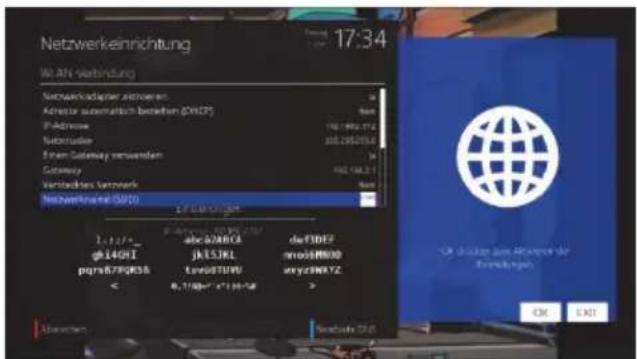

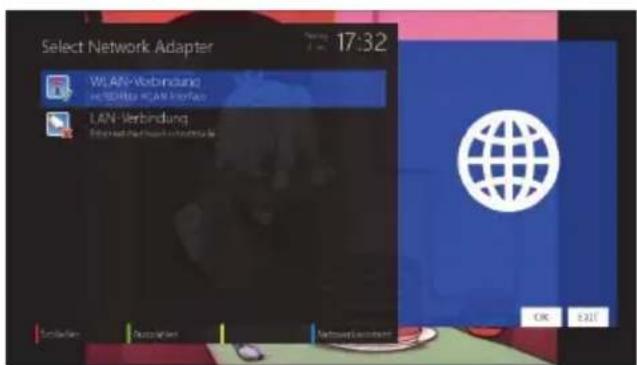

Im nun folgenden Menüpunkt können Sie die Einstellungen für den Internetzugang konfigurieren. Wenn Sie Einstellungen am Netzwerk vornehmen möchten, drücken Sie OK auf der Fernbedienung. Sollten Sie einen kompatiblen WLAN USB Stick vor dem Einschalten eingesteckt haben, wird Dieser nun automatisch erkannt und kann eingerichtet werden.

Wenn Sie keine Einstellungen vornehmen möchten drücken Sie EXIT auf der Fernbedienung. Sie können den Einrichtungsassistenten damit verlassen.

SCHRITT 7

Sie können durch Drücken der ▲▼ Tasten der Fernbedienung in das Einstellungsmenü der gewählten Netzwerkschnittstelle wechseln und manuell konfigurieren. Bei einer Ethernetverbindung sind i.d.R. keine weiteren Einstellungen nötig. Drücken Sie OK um Ihre Einstellungen zu speichern und zum nächsten Schritt zu wechseln.

Die Ersteinrichtung ist damit abgeschlossen. Mit der OK Taste verlassen Sie den Assistenten und wechseln in den TV Modus des Gerätes. Natürlich können Sie Einstellungen zur Sendersuche (Seite 32), zu Ihrem Netzwerk (Seite 30) oder Bild- und Toneinstellungen (ab Seite 25) auch jederzeit in den Systemeinstellungen des Gerätes konfigurieren.

LAUTSTÄRKE

Zum Regeln der Lautstärke benutzen Sie die VOL +/- Tasten der Fernbedienung. Zum Stummschalten drücken Sie die MUTE Taste. Auf dem Bildschirm wird in diesem Modus ein gekreuzter Lautsprecher angezeigt.

AUDIO EINSTELLUNGEN

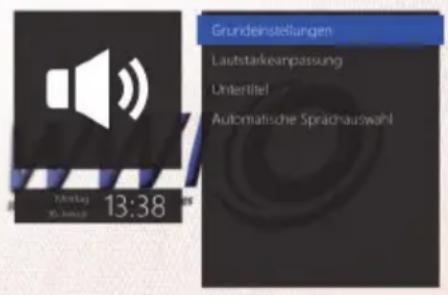

Unabhängig von den globalen Audioeinstellungen der Firmware (Seite 26) können Sie für jedes Programm manuelle Audioeinstellungen vornehmen. Drücken Sie zum Aufrufen der Einstellungen die AUDIO Taste der Fernbedienung. Der Inhalt dieses Menüs ist abhängig vom gewählten Sender. Benutzen Sie die Farbtasten der Fernbedienung für Einstellungen oder navigieren Sie mit den Pfeiltasten ▲▼ zur gewünschten Tonspur und bestätigen Sie die Auswahl mit OK. Erweiterte Einstellungen erreichen Sie durch Drücken der MENU Taste auf der Fernbedienung.

TV / RADIO UMSCHALTUNG

Für die Umschaltung zwischen TV und Radio Modus benutzen Sie die TV und RADIO Taste auf der Fernbedienung. Die Bedienung des Radio Modus unterscheidet sich nicht vom TV Modus.

PROGRAMMWAHL

Mit den CH +/- Tasten der Fernbedienung können Sie ein Programm in der Programmliste nach vorn oder zurück schalten. Sie können alternativ den gewünschten Kanals einfach über die Eingabe der Kanalnummer mittels Zifferntasten der Fernbedienung aufrufen.

Eine weitere Möglichkeit ist die Benutzung der Programmliste, die Sie durch Drücken der Pfeiltasten ▲▼ auf der Fernbedienung erreichen. Navigieren Sie nun mit den Pfeiltasten ▲▼ zu dem gewünschten Kanal, und drücken Sie OK. Es wird zu diesem Kanal umgeschaltet.

Bei betätigen der Taste 0 auf der Fernbedienung schalten Sie zwischen den letzten beiden gesehenen Kanälen hin und her. Das kann eine nützliche Funktion sein, wenn während einer Sendung oder eines Films ein Werbespot gesendet wird. Eine Übersicht aller zuletzt gesehenen Sender erreichen Sie durch Drücken der < und >Taste der Fernbedienung.

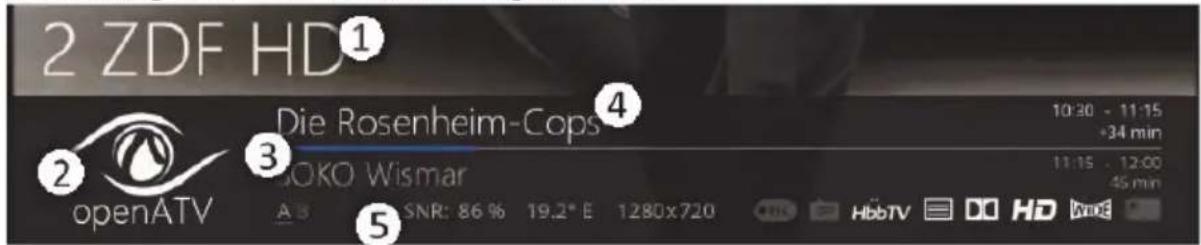

INFOLEISTE

Beim Umschalten zwischen den Programmen und beim Drücken der OK Taste während einer laufenden Sendung wird eine Infoseite eingeblendet.

2 ZDF HD① Die Rosenheim-Cops④ 10:30 - 11:15 +34 min 11:15 - 12:00 45 min openATV A B SNR: 86 % 19.2* E 1280x720 HbbTV DO HD Wind

Im oberen Bereich wird die aktuelle Zeit, das Datum und das aktuelle Wetter für Ihren Ort angezeigt (Aktive Internetverbindung vorausgesetzt!). In der unteren Leiste sehen Sie die Programmnummer und den Sendernamen (1), sofern optional als Plugin installiert (Seite 34) das Senderlogo-Picon (2), die aktuelle und folgende Sendung mit Anfangs/Endzeit (4), die Sendungs-Fortschrittleiste (3), sowie erweiterte Programminformationen (5), bspw. Signalstärke, Satellit und gesendete Auflösung.

PROGRAMMÜBERSICHT

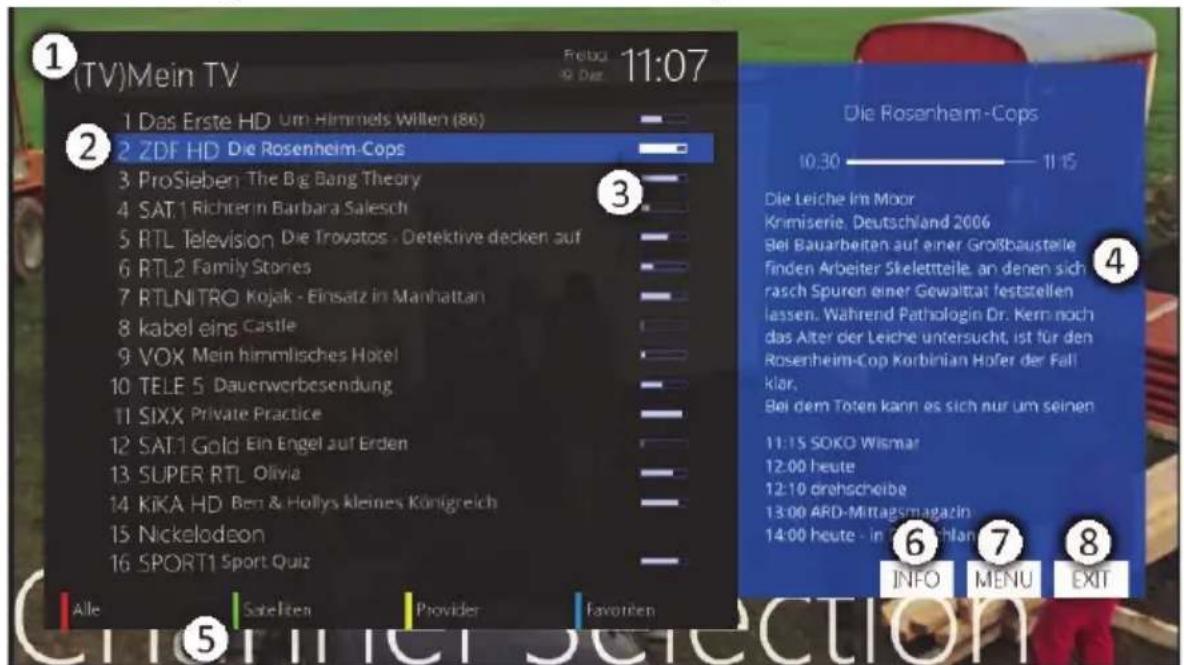

Durch Drücken der Pfeiltasten ▲▼ auf der Fernbedienung erreichen Sie die Programmübersicht aller Sender und der aktiven Favoritengruppen (Seite 17). Wenn Sie noch keine Favoritengruppen angelegt haben bzw. nicht die vorkonfigurierte Senderliste benutzen, befinden sich alle nach dem Suchlauf gefunden Sender in dem Ordner „Last Scanned“.

(TV)Mein TV 1 Das Erste HD Um Himmels Willen (86) 2 ZDF HD Die Rosenheim-Cops 3 ProSieben The Big Bang Theory 4 SAT.1 Richterin Barbara Salesch 5 RTL Television Die Trovatos - Detektive decken auf 6 RTL2 Family Stories 7 RTLNITRO Kojak - Einsatz in Manhattan 8 kabel eins Castle 9 VOX Mein himmlisches Hotel 10 TELE 5 Dauenverbesendung 11 SIXX Private Practice 12 SAT.1 Gold Ein Engel auf Erden 13 SUPER RTL Olivia 14 KIKA HD Ben & Hollys kleines Königreich 15 Nickelodeon 16 SPORT1 Sport Quiz Alle Satelten Provider Favoriten Die Rosenheim-Cops 10:30 ———— 11:15 Die Leiche Im Moor Krimiserie, Deutschland 2006 Bei Bauarbeiten auf einer Großbaustelle finden Arbeiter Skeletteile, an denen sich rasch Spuren einer Gewaltat feststellen lassen. Während Pathologin Dr. Kern noch das Alter der Leiche untersucht, ist für den Rosenheim-Cop Korbinian Hofer der Fall klar. Bei dem Toten kann es sich nur um seinen 11:15 SOKO Wismar 12:00 heute 12:10 drehscheibe 13:00 ARD-Mittagsmagazin 14:00 heute - in Mehlanslan INFO MENU EXIT

Übersichtlich angeordnet finden Sie den Namen des aktiven Orders bzw. der Gruppe (1), die darin enthaltenen Programme und das aktuell gewählte Programm mit Sendungsnamen und Fortschrittsbalken (2). Auf der rechten Seite werden Informationen zur laufenden Sendung angezeigt, sowie eine Kurzübersicht über folgende Sendungen. Für eine ausführliche

Sendungsliste des gewählten Programms drücken Sie die INFO Taste. Mit der MENU Taste können Sie umfangreiche Einstellungen vornehmen oder Informationen des gewählten Senders anzeigen lassen. Ebenfalls ist es möglich den aktiven Sender in eine andere Favoritengruppe (Bouquet) zu verschieben oder aus der Programmliste zu entfernen. Im Verschiebemodus lassen sich Programmeplätze bequem sortieren (Seite 18).

Innerhalb der Programmliste können Sie mit den Pfeiltasten ▲▼ der Fernbedienung zu einem beliebigen Kanal navigieren, und durch Drücken der OK Taste dorthin umschalten. Mit den CH +/- Tasten können Sie schnell in eine andere Favoritengruppe wechseln. Andere Sortierungen der Programmliste können Sie über die Farbtasten aufrufen. Mit EXIT kehren Sie zum laufenden Programm zurück und beenden die Programmübersicht.

FAVORITENGRUPPEN / BOUQUET

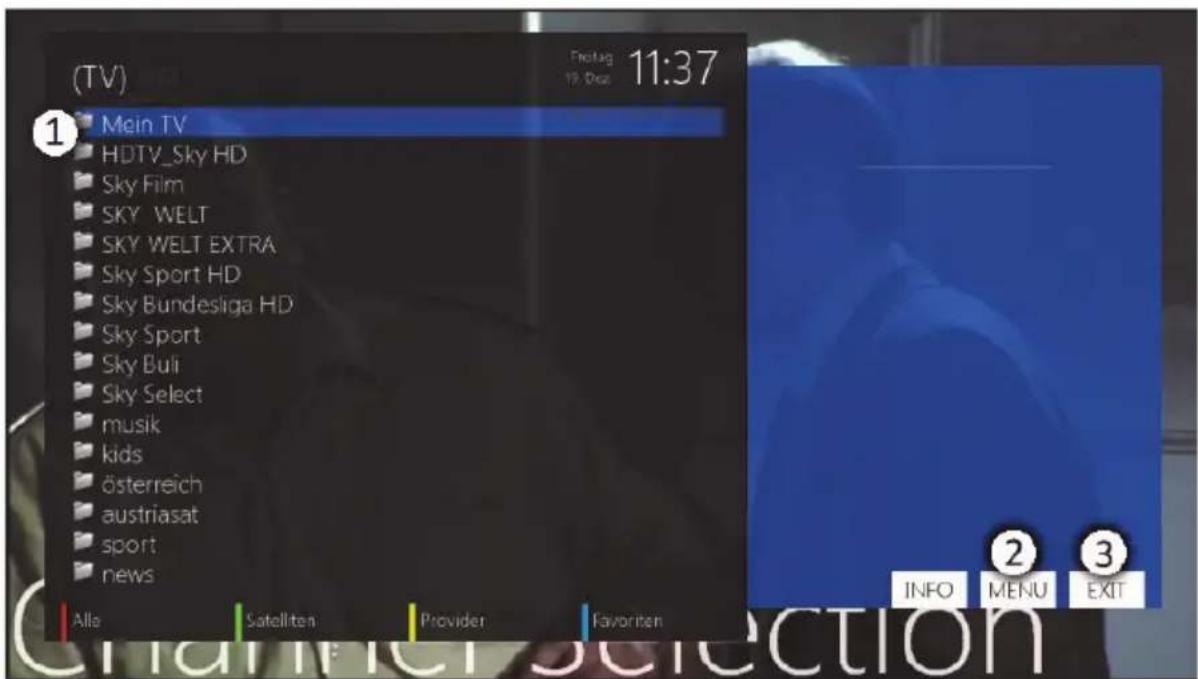

Durch Drücken der FAV Taste der Fernbedienung oder der blauen Farbtaste in der Programmübersicht erreichen Sie Ihre Favoritengruppen.

(TV) 1 Mein TV HDTV_Sky HD Sky Film SKY WELT SKY WELT EXTRA Sky Sport HD Sky Bundesliga HD Sky Sport Sky Buli Sky Select musik kids österreich austriasat sport news Alta Satelliten Provider Favoriten Friday 19 Dec 11:37 INFO MENU EXIT

Hier sehen Sie die vorhandenen Favoritengruppen (1). Um Einstellungen vorzunehmen, Gruppen zu erstellen, umzubenennen oder zu Löschen drücken Sie die MENU Taste (2). Zum Beenden drücken Sie die EXIT Taste auf der Fernbedienung.

SENDERSORTIERUNG

Individuelle Senderlisten können mit Hilfe der Favoritengruppen und der Programmübersicht realisiert werden. Eine Übersicht über alle verfügbaren Programme erreichen Sie durch Drücken der roten Farbtaste in der Programmübersicht (Seite 16). Von hier aus können Sie neue Programme bequem in Favoritenlisten verschieben.

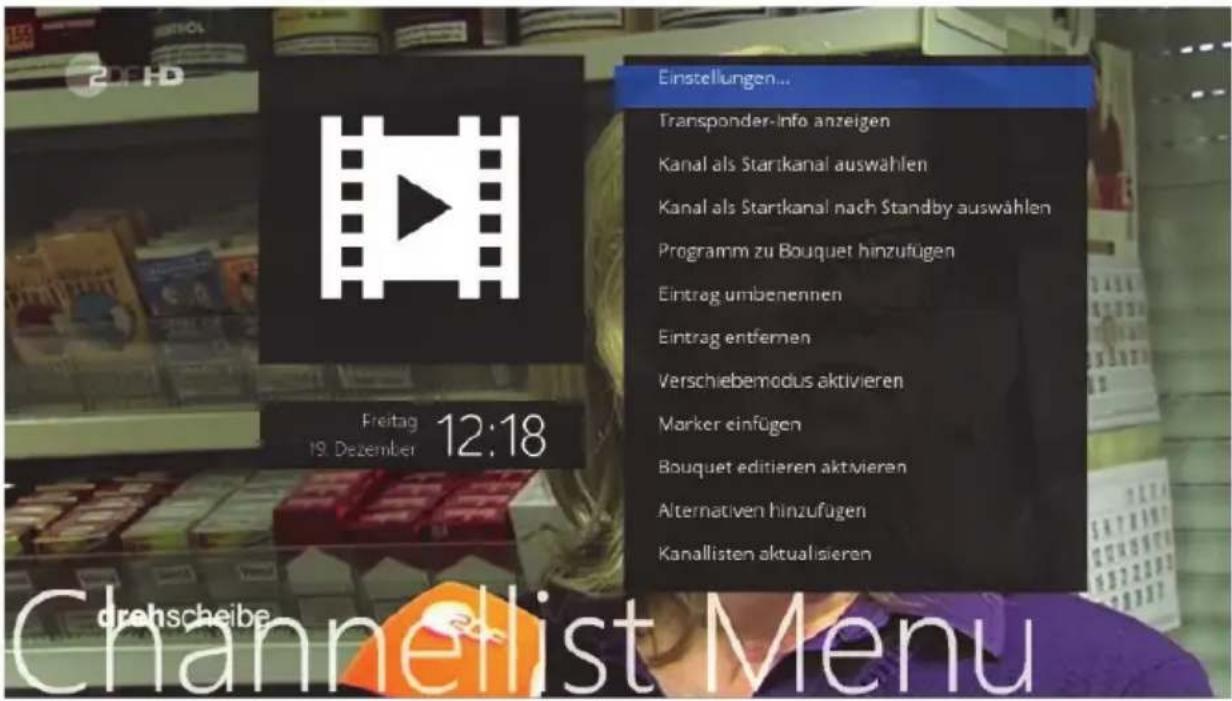

Zum Verschieben eines Programms drücken Sie die MENU Taste in der Programmübersicht (Seite16), navigieren Sie mit den ▲▼ Tasten zum Menüpunkt „Verschiebemodus aktivieren“ und drücken die OK Taste. Zurück in der Programmübersicht können Sie nun das gewünschte Programm mit der OK Taste markieren und mit den ▲▼ Tasten innerhalb der Programmliste verschieben. Drücken Sie nochmals die OK Taste um das Programm auf den neuen Programmplatz zu speichern. Um den Verschiebemodus zu beenden drücken Sie die MENU Taste und navigieren zu dem Menüpunkt „Verschiebemodus ausschalten“.

Einstellungen... Transponder-Info anzeigen Kanal als Startkanal auswählen Kanal als Startkanal nach Standby auswählen Programm zu Bouquet hinzufügen Eintrag umbenennen Eintrag entfernen Verschiebemodus aktivieren Marker einfügen Bouquet editieren aktivieren Alternativen hinzufügen Kanallisten aktualisieren

Um ein Programm in eine andere Favoritengruppe zu verschieben, wählen Sie das gewünschte Programm in der Programmübersicht und drücken Sie die MENU Taste. Navigieren Sie zu dem Menüpunkt „Programm zu Bouquet hinzufügen“ und Drücken Sie OK. Nun können Sie die gewünschte Favoritengruppe auswählen und das Programm durch Drücken der OK Taste in die gewählte Favoritengruppe verschieben.

Um eine Favoritengruppe zu erstellen drücken Sie die FAV Taste auf der Fernbedienung um Ihre vorhandenen Favoritengruppen anzuzeigen. Drücken Sie die MENU Taste und navigieren Sie zu dem Menüpunkt „Bouquet einfügen“. Geben Sie nun mittels Zifferntasten der Fernbedienung den gewünschten Namen ein und drücken Sie OK zum Speichern.

Um Programme umzubenennen oder zu löschen drücken Sie die MENU Taste in der Programmübersicht (Seite 16) und navigieren Sie zu dem entsprechenden Menüpunkt. Drücken Sie OK um den Vorgang abzuschließen

Wir empfehlen die Benutzung der kostenlosen Editierungssoftware „Dreambox Edit“ für Ihren PC, die Sie im Internet unter „www.dreamboxedit.com“ herunterladen können.

MARKER SETZEN

Sie haben die Möglichkeit sogenannte Marker innerhalb Ihrer Programmliste (Seite 16) zu setzen und somit Ihre Programmliste in verschiedene Bereiche zu unterteilen. Um Marker zu setzen drücken Sie die MENU Taste in der Programmübersicht (Seite 16) und navigieren zu der Menüoption „Marker einfügen“. Geben Sie nun mittels Zifferntasten auf der Fernbedienung den gewünschten Namen ein und drücken zum Speichern die OK Taste. Zum Löschen von Markern drücken Sie die MENU Taste und wählen die Option „Eintrag entfernen“.

VIDEOTEXT

Um den Videotext eines laufenden Programms zu starten drücken Sie die TEXT Taste auf der Fernbedienung. Mit den Zifferntasten können Sie Videotextseiten direkt anwählen. Die Farb- asten sind je nach Angebot des Senders ebenfalls mit Funktionen belegt. Zum Verlassen des Videotext drücken Sie die EXIT Taste.

UNTERTITEL

Sofern der laufende Sender Untertitel anbietet, können Sie Diese durch Drücken der SUB Taste der Fernbedienung de/aktiviert werden. Globale Einstellungen zu der Untertitelung finden Sie in den Systemeinstellungen auf Seite 26).

OPTIONSKANÄLE

Einige Sender, bspw. SKY Select bieten auf Programmen Unterkanäle, sog. Optionskanäle an. Um diese Optionskanäle aufzurufen schalten Sie auf das gewünschte Programm und drücken Sie die grüne Farbtaste Ihrer Fernbedienung. Nun sollten alle Optionskanäle aufgelistet werden, die aktuell auf dem gewählten Programm verfügbar sind. Navigieren Sie mit den ▲▼ Tasten zu dem gewünschten Optionskanal und drücken Sie die OK Taste zum Umschalten.

EPG (ELECTRONIC PROGRAMM GUIDE)

Als Electronic Program Guide (EPG) bezeichnet man elektronisch verbreitete Informationen über das aktuelle Hörfunk- und Fernsehprogramm. Die Daten werden heute in der Regel als Zusatzangebot von den Sendern ausgestrahlt und sind kostenlos zu empfangen. Der elektronische Programmführer bietet einen Ersatz für gedruckte Programmzeitschriften, die meistens allerdings ein größeres Angebot haben, das sich nicht auf die reine Programminformation beschränkt. Mit Hilfe des EPGs lässt sich das laufende und kommende Fernseh- oder Radioprogramm anzeigen. Die Programmübersicht beinhaltet mindestens den Titel, die Uhrzeit und die Dauer jeder Sendung.

Zusätzlich können zu den einzelnen Sendungen kurze Beschreibungen angezeigt werden. Außerdem lassen sich aus dem EPG heraus Programme umschalten oder Aufnahmen programmieren. Das Gerät bietet vielfältige Möglichkeiten Programminformationen und Übersichten zu erhalten.

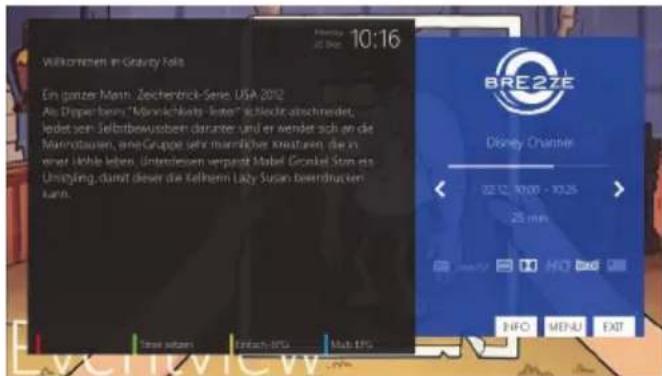

Durch Drücken der INFO Taste können Sie von dem laufendem TV Programm Informationen über den Film bzw. die Sendung erfahren (Bild 1). Durch Drücken der Pfeiltasten ◀▶ bekommen Sie Informationen über die nächste Sendung. Mit der grünen Taste können Sie jeweils einen Timer zum Umschalten oder Aufnehmen (Angeschlossener USB Datenträger vorausgesetzt!) anlegen. Durch Betätigen der gelben oder blauen Taste können Sie die Ansicht des EPG verändern. Sie können zwischen Einfach EPG (EPG des gewählten Programms, Bild 2) oder Multi EPG (EPG aller Programme in der gewählten Programmliste, Bild 3) auswählen.

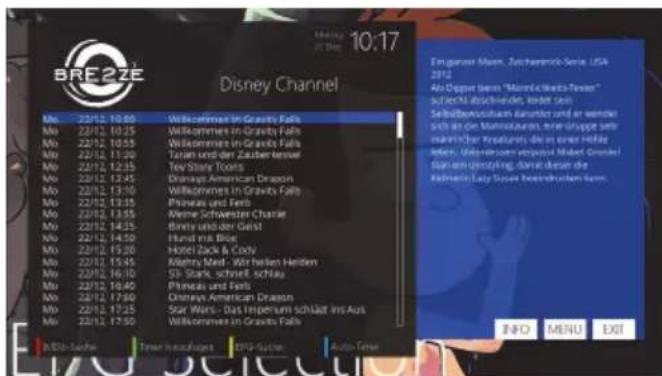

Im MultiEPG Modus (Bild 3) können Sie durch Drücken der Pfeiltasten ◀▶ die nächstfolgende Sendung anzeigen lassen. Mit der roten Taste können Sie Informationen zur gewählten Sendung aus der IMDb (Internet Filmdatenbank) abrufen, sofern eine aktive Internetverbindung besteht. Mit der grünen Taste können Sie einen Timer zum Umschalten oder Aufnehmen (Angeschlossener USB Datenträger vorausgesetzt!) anlegen. Mit der gelben Taste können Sie Programmwiederholungen oder gleichnamige Sendungen innerhalb des EPG finden (Bild 4), mit den ▲▼ Tasten zu einer Sendung navigieren, mit der INFO Taste Informationen abrufen oder der grünen Taste einen Timer anlegen. Mit der blauen Taste können Sie automatisiert Timer zum Anschauen oder Aufnehmen durch das System anlegen lassen. Dies ist bspw. nützlich wenn Sie mehrere Folgen einer Serie an verschiedenen Tagen aufzeichnen möchten.

Wilkommen in Geavoy Toys Ein ganter Mann: Zeichenbrick-Serie, USA 2012 Als Diperbeem "Mannelskats - Ieter" ist schlecht abschrederet, ledet sein Selbstbewuschen daranter und er wenden sich an die Mannotautien, eine Gruppe sehr manliche kreaten, die in- nerer White leben. Untertieisen verpackt Mobil Gronakl Stun-ess Umsjöring, damit dieser die Kellherm Läzy Susan Weindrücken kath. BRE2ZE Disney Channier 22:12 10:00 - 10:25 25 min HFO INFO MENU EXIT

BRE2ZE 10:17 Disney Channel Mn 22/12.10:00 Mn 22/12.10:25 Mn 22/12.10:55 Mn 22/12.11:20 Mn 22/12.12:35 Mn 22/12.13:50 Mn 22/12.14:35 Mn 22/12.15:50 Mn 22/12.16:35 Mn 22/12.17:50 Mn 22/12.18:35 Mn 22/12.19:50 Mn 22/12.20:35 Mn 22/12.21:50 Mn 22/12.22:35 Mn 22/12.23:50 Mn 22/12.24:35 Mn 22/12.25:50 Mn 22/12.26:35 Mn 22/12.27:50 Mn 22/12.28:35 Mn 22/12.29:50 Mn 22/12.30:35 Mn 22/12.31:50 Mn 22/12.32:35 Mn 22/12.33:50 Mn 22/12.34:35 Mn 22/12.35:50 Mn 22/12.36:35 Mn 22/12.37:50 Mn 22/12.38:35 Mn 22/12.39:50 Mn 22/12.40:35 Mn 22/12.41:50 Mn 22/12.42:35 Mn 22/12.43:50 Mn 22/12.44:35 Mn 22/12.45:50 Mn 22/12.46:35 Mn 22/12.47:50 Mn 22/12.48:35 Mn 22/12.49:50 Mn 22/12.50:35 Mn 22/12.51:50 Mn 22/12.52:35 Mn 22/12.53:50 Mn 22/12.54:35 Mn 22/12.55:50 Mn 22/12.56:35 Mn 22/12.57:50 Mn 22/12.58:35 Mn 22/12.59:50 Mn 22/12.60:35 Mn 22/12.61:50 Mn 22/12.62:35 Mn 22/12.63:50 Mn 22/12.64:35 Mn 22/12.65:50 Mn 22/12.66:35 Mn 22/12.67:50 Mn 22/12.68:35 Mn 22/12.69:50 Mn 22/12.70:35 Mn 22/12.71:50 Mn 22/12.72:35 Mn 22/12.73:50 Walkover Imit Gravets Falls Walkover Imit Gravets Falls Walkover Imit Gravets Falls Taran und der Zaubertensel Tov Story Tools Drainey American Dragon Wilkover Imit Gravets Falls Phineus und Fells Meine Schwester Charlie Birks und der Geist Harmst ins Blue Hyster Back & Cody Kleuys Meist - Mühlen Heiten Sti Starks, schneß, schlau. Phineus und Fells Drainey American Dragon Star Wars - Das Imperium schlägt ins Aus Wilkover Imit Gravets Falls Empanser Mann, Zachemersck-Serie, USA, Alo Copper Team "Motor-Cable Tension" Aufsicht Abschreibungen, Hohen des Sahlttemberschuss darunter und er wendeil soh an den Manutenzen, eine Gruppe sehr märlich der Treuflüsse, die in einer hütte. Inferen, Umler-Vercom verspruss Mabel Grundel, Stand am glazierung, damit dieser die Kohlmann-Lady Sotzer Immaterikalien Team. INFO MENU EXIT

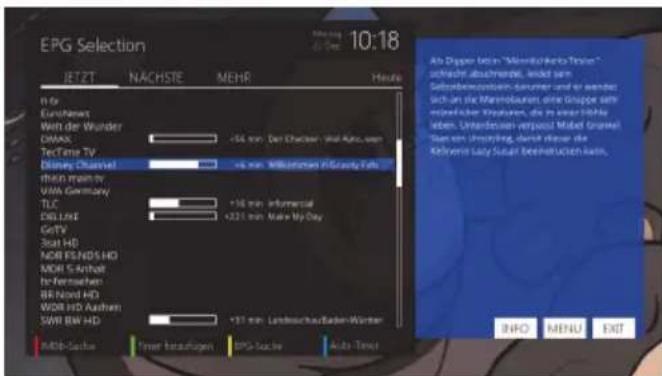

EPG Selection 10:18 JBTZT NACHSTE MEHR Heute in fr Einzweis Wohn der Wunder OMAX <54 min. Der Checker - Vital Auto, am Tectime TV Delkey Channel <5 min. Mio-Inkurs in Goody Talk Mio Inkurs VWA Germany TLC +16 min. Informal DELUXE +221 min. Make My Day GetTV 3sat HD NOR FENDS HD MOH S-Anhalt In-Nettochen BR/Hed HD WOR HD Aachen SWI BW HD +31 min. Landsbach/Barten-Württer MIDB-Suisse Treat Intrauagen EPG-Suisse Auto-Texas Ab Diper sein "Menskaerko Train" schrach abzschabel, wird zum Gelobenzenktron, darunter und er wunder sich an die Menskauren, eine Gruppe sind insprücher Krediters, die in einer Hölke leben. Unterrassen verpost Model Granuel Steuern Umsatz, durch denen die Kittyere Lady Stuart Beeinflüssen aus. INFO MENU EXIT

BRE2ZE Disney Channel 10:20 En anderer Maine. Zeichereinck-Swrl. USA 2012. Als: Copper Iberes "Worrischweiss Tesera" schicht abschaltet, jetzt non. Geltsbewertigt sich darunter und an winder sicht an der Mamiritaufen, eine Gruppe sehr mässischer Kreatungen, die in einer höher über. Umsenommen verspratt Mahel (grösten) durch in Entwicklung durch das zur die kathener Guy Sachan bewertürden zum.

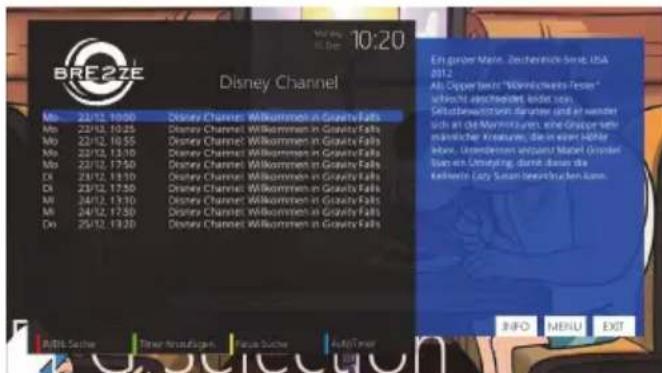

Durch Drücken der EPG Taste erhalten Sie eine umfassende Übersicht über das Fernsehprogramm aller Sender Ihrer aktuell gewählten Programmliste (Bild 1). Mit den ◀▶▲▼ Tasten der Fernbedienung können Sie nun eine Sendung auswählen und durch Drücken von INFO Programminformationen aufrufen.

Mit der roten Taste können Sie Informationen zur gewählten Sendung aus der IMDb (Internet Filmdatenbank) abrufen (Bild 2), sofern eine aktive Internetverbindung besteht. Mit der grünen Taste können Sie einen Timer zum Umschalten oder Aufnehmen (Angeschlossener USB Datenträger vorausgesetzt!) anlegen. Mit der gelben Taste können Sie Programmwiederholungen oder gleichnamige Sendungen innerhalb des EPG finden, mit den ▲▼ Tasten zu einer Sendung navigieren, mit der OK Taste Informationen abrufen oder mit der grünen Taste Timer anlegen. Mit der blauen Taste können Sie automatisiert Timer zum Anschauen oder Aufnehmen durch das System anlegen lassen (Bild 3). Dies ist bspw. nützlich wenn Sie mehrere Folgen einer Serie aufzeichnen möchten

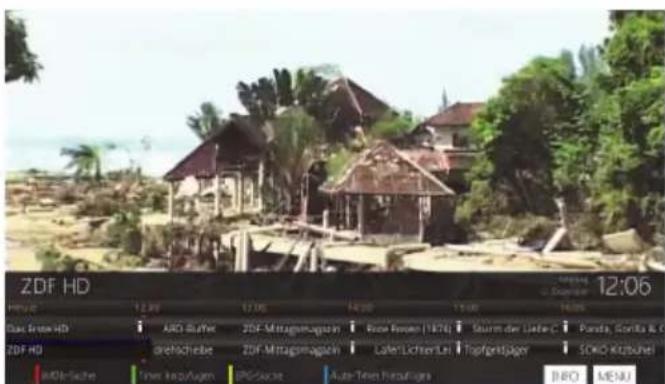

Eine weitere Möglichkeit das EPG während des laufenden Programms aufzurufen, ist das Drücken der ◀▶ Tasten der Fernbedienung. Das EPG wird mit dieser Ansicht kompakt dargestellt, damit Sie währenddessen weiter Fernsehen können. Die Funktionen sind gleich der normalen EPG Ansicht (siehe oben).

Elektronischer Programmfuhrer Um Hennmark Wilken (87) 11:20 Die Mutter Osten ist jetzt erst einfristischen. Das Konsatz in Bürgermeister. Währer zu verkaufen. Schweizer Henna sich nach Berlin gehen und dann in einen Gemeinde wertongereiche Aufgaben übernehmen. Die Bahrbahrt ist gebautet und Henna Bleitz gerade hoch ein Tagris zur Abfallen. Ringswert nicht es sich aus einem Gehel in die Kapelle zückt. Dorn koinnent Hennmark auflag, mir, now Henna hermit in das Kollergemöhe schlecht. Sie immer die Verfügung auf. Waste 11:15 11:45 12:45 13:15 13:45 Das Erste HD Um Hennmark Gesellschaft, Topsoz, AED-Eufzel ZDF Mitagengesamt ZDF HD Sachu Hennmark Geschäude ZDF Mitagengesamt Tortor Profession Mawerski (a. Tino and a Hall 1; Tino and a Hall 2; Tino and a Hall 1; Brinke City) New Crl SAT-1 Wohnen Barbara Lassen, Wohren Alexander Holst Ard St RTL Die Ein Unternehmte des Papiot 12 - Das RTL Mitagengesamt Verlauf RTL2 Family Members Aim. Sichl? Berlin - Log & Post 60 ml/3 BUT-METRO Walter, Teno Rangt? Birurgade, Cautenning, Ma unter! Ma unter erwart (see www. Kabel einschaff) Carke Bursality - Die Legis der Verbene Charmaß Zaubertliche House Gross M INFO-Sache Torret erfasigen OPG-Sache Auto-Times INFO MENU

AutoTimer importieren Ausste Taste: The Burdo- Gefahr im Anzug Ausste Trafter Ausste in Zeitquerre: 19.14 - 23.10 Nur an Weichemag, Montag Nur auf Sender, Label eins. Exit

ZDF HD 12:06 12:05 14:00 15:00 16:00 17:00 18:00 19:00 20:00 21:00 22:00 23:00 24:00 25:00 26:00 27:00 28:00 29:00 30:00 31:00 32:00 33:00 34:00 35:00 36:00 37:00 38:00 39:00 40:00 41:00 42:00 43:00 44:00 45:00 46:00 47:00 48:00 49:00 50:00 51:00 52:00 53:00 54:00 55:00 56:00 57:00 58:00 59:00 60:00 61:00 62:00 63:00 64:00 65:00 66:00 67:00 68:00 69:00 70:00 71:00 72:00 73:00 74:00 75:00 76:00 77:00 78:00 79:00 80:00 81:00 82:00 83:00 84:00 85:00 86:00 87:00 88:00 89:00 90:00 91:00 92:00 93:00 94:00 95:00 96:00 97:00 98:00 99:00 12:15

Zurück zum laufenden Programm gelangen Sie, ggf. durch mehrfaches Drücken, der EXIT Taste der Fernbedienung.

Sie haben die Möglichkeit, an diesem Gerät eine externe Festplatte oder einen Speicherstick an den USB Ports des Gerätes anzuschließen. Im Normalfall wird das Speichermedium automatisch erkannt und es sind keine weiteren Einstellungen (Seite 26) mehr nötig. Sie erweitern durch den Anschluss eines Speichermediums Ihr Gerät mit der Möglichkeit Sendungen aufzunehmen, Medien abzuspielen oder das laufende Programm zu pausieren (Timeshift).

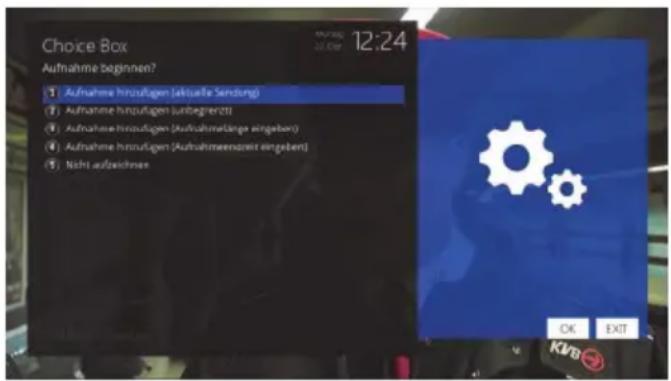

Choice Box Aufnahme beginnen? 1 Aufnahme hinzufügen (aktuelle Sendung) 2 Aufnahme hinzufügen (unbegrenzt) 3 Aufnahme hinzufügen (aufnahmeltänge eingeben) 4 Aufnahme hinzufügen (aufnahmeenszeit eingeben) 5 Nicht aufzeichnen OK EXIT

Um manuell aufzunehmen, drücken Sie die ● Taste Ihrer Fernbedienung. Wählen Sie mit den ▲▼ Tasten die gewünschte Aufzeichnungsart (Bild 1) und Drücken die OK Taste um die Aufnahme zu beginnen. Um die Aufnahme manuell anzuhalten drücken Sie erneut die ● Taste und wählen die Option „Aufnahme beenden“. Drücken Sie die OK Taste. Es wird eine Liste aller aktuell ausgeführten Aufnahmen angezeigt. Drücken Sie erneut OK um die gewünschte laufende Aufnahme zu beenden.

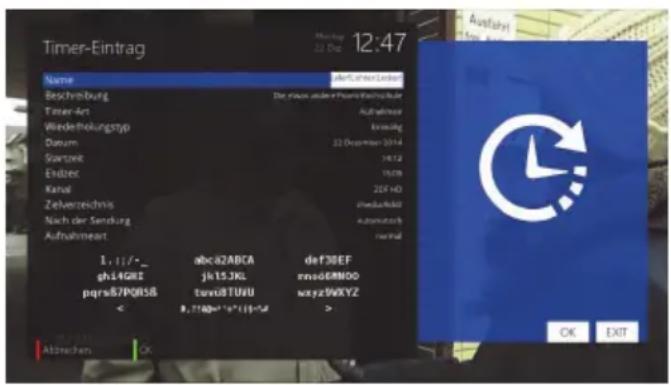

Timer-Eintrag Name der/CenterEintrag Beschreibung Der etwas andere Pharmatschutz aus der Timer-Akt Aufnahme Wiedetholungstyp Erwartig Datum 22 Dezember 2014 Startzeit 3412 Endzeit 1528 Kanal 20FHD Zelverzeichnis Zinsaufwand Nach der Sandung davonsturz Aufnahme Normal 1:11/* ph:4GRIE pqrs67PQRSB abc:2ABCA jk:15.3KL turn:8TUU def:3BEF rms:dEMDO wxyz:9WXYZ < B.77A0=1*1(1)5# > OK EXIT

Aus dem Elektronischen Programmführer (EPG) heraus (ab Seite 19) haben Sie die Möglichkeit automatische Aufnahmen (Timer) zu programmieren. Wählen Sie die aufzunehmende Sendung und drücken Sie die grüne Farbtaste der Fernbedienung. Im nun erscheinenden Menü können Sie mit den ▲▼ Tasten die Aufnahmeparameter auswählen und entsprechend Ihren Wünschen konfigurieren. Sie können hierbei auch wählen (Timerart) ob das Gerät nur automatisiert zu der gewählten Sendung umschalten oder ob eine Aufnahme erfolgen soll. Drücken Sie die grüne Taste um den Timer hinzuzufügen. Eine Übersicht über alle angelegten Timer (Bild 3) erhalten Sie durch Drücken der TIMER Taste auf der Fernbedienung während des laufenden Programms. Hier können Sie manuell weitere Timer hinzufügen (grüne Taste), Timer deaktivieren (gelbe Taste) oder entfernen (rote Taste).

Timer Editor Lafel/Lichter/Locker! Name Heute Name Heute/journal Name Heute Name 2014-03 19:25 11.01.2015.18/07 2014-03 19:25 15.15.2015.Minuera! 2014-03 19:25 22.05.2015.Minuera! 2014-03 19:25 12.01.2015.00/13 06:25.13.Minuera! De aktuar anderer Pristive kachschulter LOCHEN Hinaufzuge Dealtifizien INFO OK EXIT

Eine Übersicht über die aufgenommenen Sendungen erhalten Sie durch Drücken der PVR Taste der Fernbedienung oder über den Media Player.

Während des Fernsehens haben Sie die Möglichkeit das Programm zu pausieren und zeitversetzt weiterzusehen. Die Timeshift-Funktion ermöglicht das "Anhalten" des Fernsehprogramms und das lückenlose Weitersehen nach einer von Ihnen gewählten Zeit. Dazu wird ab dem Zeitpunkt des Aktivierens von Timeshift das Fernsehprogramm aufgezeichnet. Wenn Sie das Programm zeitversetzt fortsetzen, wird die Aufzeichnung wiedergegeben, jedoch gleichzeitig der Rest der Sendung weiterhin aufgenommen.

Drücken Sie die ▶|| Taste auf der Fernbedienung um Timeshift zu aktivieren. Möchten Sie an dieser Stelle weiterschauen drücken Sie erneut die ▶|| Taste, zum Beenden der Funktion die ■ Taste.

15 Goating feat. Botney 22:48 Media Player ■ Patient director(s) 25 Andate.mp3 25 Get a New One.mp3 25 Flyerio.mp3 25 BeflaBlomica.mp3 25 Depertency.mp3 16 Music.mp3 Playtin DischargeReg: Summer Call.mp3 d1: SainChic Discharge Way By The Showwave Settings.mp3 ■ 15 Goating feat. Babyt Home & Info Dev. Style.mp3 SMT: Engine, Dragion: Rhythm Tech.mp3 d1: Addict.mp3 → ⬆️ECL

MEDIA PLAYER

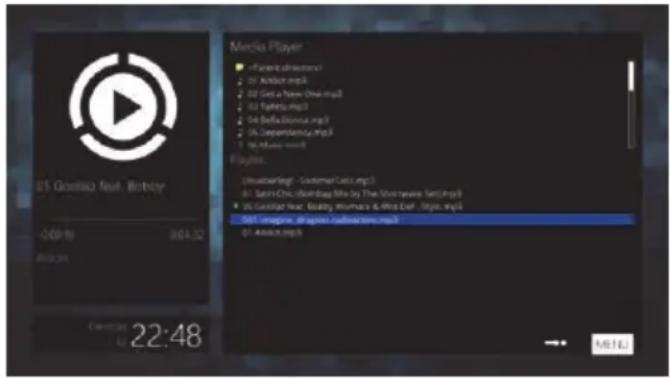

Den Media Player erreichen Sie durch Drücken der MEDIA Taste Ihrer Fernbedienung. Hier können Sie Medien von einem angeschlossenen USB Massenspeicher abspielen oder Ihre Aufnahmen anschauen. Navigieren Sie mit den ▲▼ Tasten innerhalb des Dateisystems zu dem Speicherplatz Ihrer Medien. Drücken Sie die OK Taste um Verzeichnisse zu öffnen oder eine Mediendatei zum Abspielen auszuwählen. Das Standard Verzeichnis für den angeschlossenen USB Datenträger heißt „hdd“, für Aufnahmen „hdd/movie“

Durch Drücken der MENU Taste können Sie zwischen Dateiliste und Playliste wechseln, Playlisten anlegen, importieren, exportieren und Dateien löschen.

Enhanced Movie Center 0842 Mio./media. [0-] Tradikom Letzte Aufnahmen Disney's Taran 14:00 04.01 13:59 Loschets L A-Z Versicherke Film Movie Movie Disney's Taran Disney Channel HD 13:59 - 13:59 Dien der verzinsliche Schuld. Zeitwerteck-famil, USA 2001 Unter der Finanzung des grafischen Nahaus kohoff kommen Koseken in den Dochungen. Bei einer Schachpartie auf Lieben und Tod erlass Taran'sen garzes Konven gegen den nien darzusgegen kohoff anter gewert darzen. Sonntag 06 Januar 2019 12 Mb INFO MENU EXIT

AUFNAHME MANAGER

Durch Drücken der PVR Taste auf der Fernbedienung erreichen Sie den Aufnahmemanager. Hier sind alle Ihre Aufnahmen aufgelistet. Navigieren Sie mit den ▲▼ zu der gewünschten Aufnahme und Starten Sie die Wiedergabe mit der OK Taste.

Zahlreiche Bearbeitungsfunktionen erreichen Sie durch Drücken der MENU Taste, Informationen zu der gewählten Aufnahme durch Drücken der INFO Taste.

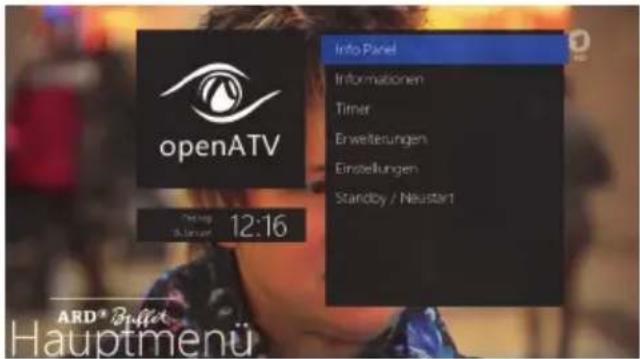

Durch Drücken der MENU Taste der Fernbedienung erreichen Sie das Hauptmenü des Gerätes (Bild 1). Hier können Sie Ihr Gerät umfangreich konfigurieren und nach Ihren Wünschen anpassen. Das Handbuch erklärt Ihnen die wichtigsten Systemeinstellungen.

openATV 12:16 Info Panel Informationen Timer Erweiterungen Einstellungen Standby / Neustart ARD* Brutt Hauptmenü

INFO PANEL

Im Info Panel können Sie verschiedene Informationen über ihr System abrufen sowie u.a. das Update-menü (Seite 36) und das Plugin-Menü (Seite 35) erreichen.

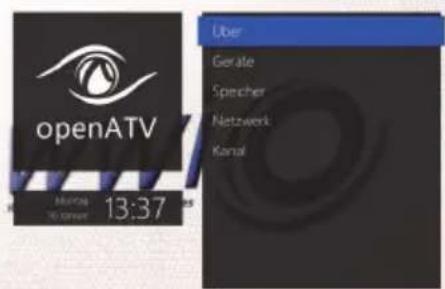

openATV Munzaj 10:37 Über Geräte Speicher Netzwerk Kanal

INFORMATIONEN

In diesem Menü erhalten Sie Informationen zu angeschlossenen Geräten, Speicher, Netzwerk oder dem aktuell ausgewählten Kanal.

Timing 13:36 Timer Power Timer Clock Timer Auto Timer

TIMER

In diesem Menü erhalten Sie eine Übersicht über alle im System verfügbaren Timer (Bild 3), bspw. für Aufnahmen (Seite 22), für Systemaufgaben oder zum automatischen Ein/Ausschalten des Gerätes.

ERWEITERUNGEN

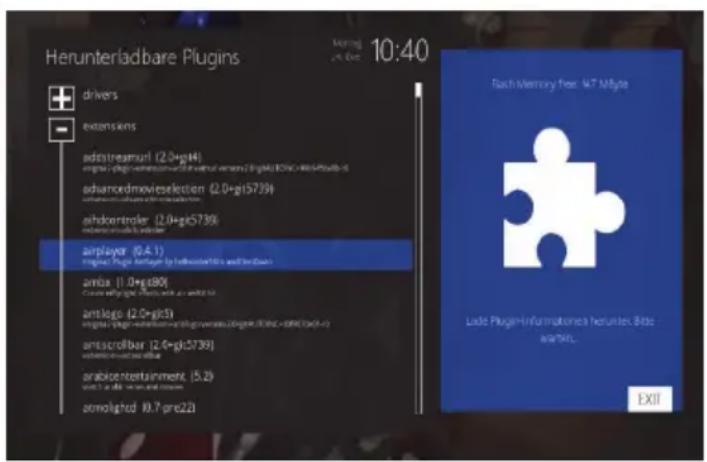

Hier erreichen Sie das Plugin-Menü um Erweiterungen zu installieren oder zu entfernen (Seite 35)

I Umschafften Standby Ausschalt-Timer Neustart Gülnéu starten 12:16 Standby / Neustart

EINSTELLUNGEN

In diesem Menüpunkt erreichen Sie die Systemeinstellungen des Gerätes (Seite 24).

STANDBY / NEUSTART

Hier können Sie das Gerät neu starten, oder herunterfahren (Seite 12).

Sie erreichen die Systemeinstellungen durch Drücken der MENU Taste auf der Fernbedienung. Navigieren Sie nun mit der Fernbedienung zu dem Menüpunkt „Einstellungen“. In jedem Menüpunkt können Sie Einstellungen konfigurieren. Navigieren Sie mit den ▲▼ Tasten zu der gewünschten Einstellung und wählen Sie mit den ◀▶ Tasten aus den Einstellungsmöglichkeiten. Speichern Sie Ihre Einstellungen durch Drücken der grünen Taste.

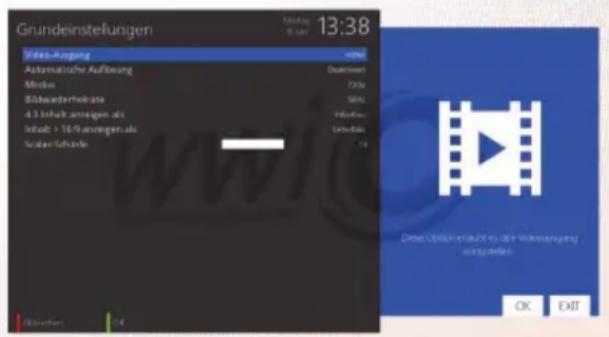

Grundeinstellungen 13:38 Video-Kisping Automatische Außerung Modus Bildewinderhebrats 4.3 Inhalt anerigen als Inhalt + 16.9anzigen als Saber-Schurke Deutschland Deutschland OK EXIT


Im Menü Testbilder finden Sie mehrere Testreihen zum genauen Einstellen des Bildschirmes. Grundsätzliche Einstellungen zu dem verwendeten Videoausgang können Sie im Menü Grundeinstellungen, wie folgt, vornehmen:

Automatische Auflösung

Möchten Sie detailliert festlegen wie das Gerät bestimmte Auflösungen die vom Sender bereitgestellt werden handhaben soll, können Sie dies in diesem Menü konfigurieren.

Bildwiederholrate

Bei den meisten TV Geräten stehen die Optionen 50 Hz, Multi und 60 Hz zur Verfügung.

4:3 Inhalte anzeigen als/ 16:9 Inhalte anzeigen als

In diesem Menü können Sie festlegen wie Ihr Anzeigegerät das Seitenverhältnis des gewählten Senders anzeigen soll.

Pan&Scan Die Sendung wird auf einem 16:9 TV Gerät in ganzer Breite aber unten und oben wird ein Teils des Bildes abgeschnitten.

Pillarbox Die Sendung auf einem 16:9 TV Gerät in ganzer Höhe angezeigt allerdings entstehen links und rechts schwarze Balken.

Nur skalieren Die Sendung wird auf einem 16:9 TV Gerät in der ganzen Höhe aber leicht verzerrter Breite dargestellt.

Scaler Schärfe

Mit dieser Funktion können Sie die Schärfeeinstellung des Upscalers anpassen. Das Upscaling ermöglicht, SD Material auch in HD oder 4K Auflösung zu genießen. Bei diesem Vorgang wird das Bild auf die höhere Auflösung gestreckt. Da das gestreckte Bild auf einem größeren Display praktisch keine Qualitätsvorteile bringen würde, werden nun Bildinformationen durch Interpolation errechnet und so das Bild um die dazwischen liegenden Punkte erweitert. Die Hochskalierung erfolgt in Echtzeit, die Daten werden nicht gespeichert.

Grundeinstellungen Lautstarkeampassung Untertitel Automatische Sprachauswahl

TON

Grundsätzliche Einstellungen zu den Audioeinstellungen können Sie im Menü Grundeinstellungen vornehmen. Navigieren Sie mit den ▲▼ Tasten zu der gewünschten Einstellung und wählen Sie mit den ◀▶ Tasten aus den Einstellungsmöglichkeiten. Speichern Sie Ihre Einstellungen durch Drücken der grünen Taste.

Dolby/DTS/ACC Downmix Wenn Sie den Ton digital unverändert über einen AV Receiver abgreifen möchten, müssen Sie diese Funktion deaktivieren. Die Steuerung am Gerät ist dann nicht mehr möglich, dies übernimmt der AV Receiver.

Allgemeine Verzögerung In diesem Menü können Sie den Versatz zwischen Audio und Videospur anpassen, bspw. wenn bei der Dekodierung eine Verzögerung eintritt.

Das Einstellungsmenü bietet, neben den Grundeinstellungen noch weitere Einstellungsmöglichkeiten an:

Lautstärkeanpassung In diesem Menü können Sie die Lautstärke einzelner Programme definieren und eine automatisierte Standardlautstärke festlegen.

Untertitel In diesem Menü sind diverse Einstellungen zur Anzeige und Aussehen der Untertitelung möglich.

Automatische Sprachwahl In diesem Menüpunkt können sie Spracheinstellungen zur Systemsprache, EPG und Untertitelung konfigurieren.

AUFNAHMEN & TIMESHIFT

Im Menü Aufnahmen können Sie diverse Einstellungen zum Aufnahmeverhalten des Gerätes konfigurieren, bspw. den Aufnahmeort definieren und eine globale Vorlauf—bzw. Nachlaufzeit für timergesteuerte Aufnahmen festlegen.

Im Menü Timeshift können Sie diverse Einstellungen für das zeitversetzte Fernsehen vornehmen. Sie können bspw. den Aufnahmeort für Timeshift definieren oder globale Einstellungen für Timeshift Aufnahmen- oder Zwischenspeicherung festlegen.

OSD Tastenbelegung Karalligte Extras Skinauswahl Display Hotkey-Einstellungen Erweitertes GUI Systemsprache

BEDIENUNG UND OBERFLÄCHE

Einstellungen zur Bedienung und Benutzeroberfläche können Sie in diesem Menü vornehmen. Navigieren Sie mit den ▲▼ Tasten zu der gewünschten Einstellung und drücken OK um Untermenüs zu öffnen.

OSD In diesem Menü finden Sie Einstellungen zur Benutzeroberfläche, bspw. Einstellungen für die Infoleiste.

Tastenbelegung In diesem Menüpunkt können Sie Funktionen einiger Standard - Fernbedienungstasten konfigurieren.

Kanalliste In diesem Menüpunkt können Sie Aussehen und Funktionen der Senderliste konfigurieren.

Extras In diesem Menüpunkt können Sie weitere Einstellungen zur Funktion und Bedienung des Gerätes konfigurieren, bspw. Tuner Prioritäten festlegen oder das Verhalten des Gerätes nach einem Stromausfall definieren.

Skinauswahl Sofern Sie mehrere Menüoberflächen (Skins) im Plugin Menü (Seite 35) installiert haben, können Sie hier das Design auswählen.

Display In diesem Menü können Sie u.a. die Helligkeit des Displays im Betrieb und Standby Zustand einstellen. Sofern das Gerät über ein VFD Display verfügt sind weitere Einstellungen zur Senderanzeige und Darstellung in diesem Menü möglich.

Hotkey Einstellungen In diesem Menüpunkt können Sie Funktionen der Schnellzugriffs-Fernbedienungstasten konfigurieren. Auch lassen sich Portal und F-Tasten der Fernbedienung beliebig mit Funktionen belegen. Nach Öffnen des Menüs drücken Sie zuerst die gewünschte Taste der Fernbedienung, die Sie mit einer Funktion belegen wollen und wählen danach in der Auswahl die gewünschte Funktion aus.

Erweitertes GUI OSD Kalibrieren Höhe, Breite und Deckkraft der Menüoberfläche können hier angepasst werden

3D Konfiguration Einstellungen der Menüoberfläche im 3D Modus des Fernsehers konfigurieren

Eingabegeräte In diesem Menü sind die Eingabegeräte aufgeführt und können konfiguriert werden.

Externe Tastatur Sollten Sie eine externe Tastatur an dem Gerät betreiben wollen, können Sie hier Einstellungen konfigurieren.

Systemsprache In diesem Menüpunkt können Sie die Systemsprache festlegen.

SYSTEMEINSTELLUNGEN

MultiEPG Einzel-EPG Infoledaten-EPG Grafischer Infoisistan-EPG Grafisches EPG Laden-Speichern/Loschen Einstellungen

EPG

In diesem Menü können Sie Einstellungen zur Elektronischen Programmzeitschrift (EPG) vornehmen. Sie können bspw. das Zeitintervall festlegen, wann das Gerät EPG Daten abrufen soll oder die Darstellung im Menü und der Infoleiste definieren.

EMPFANG

In diesem Menü können Sie den eingebauten Tuner konfigurieren und die Sendersuche ausführen. Schauen Sie hierfür bitte Seite 32 dieser Bedienungsanleitung für detaillierte Informationen.

Common Interface 10:02 Primary 1 Package Installation Main Module gehanging Main Module Tender nachteilungen Main Module Differenzen verbindungen

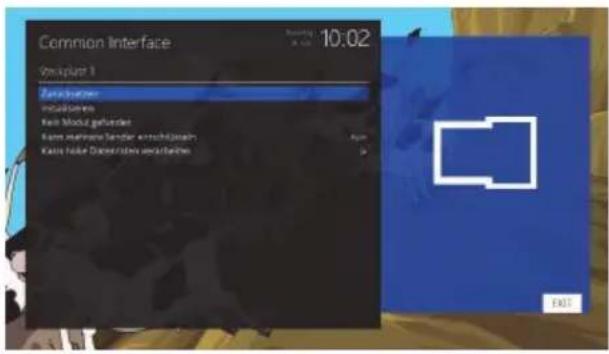

ENTSCHLÜSSELUNG

Das Gerät ist mit einem Common Interface (CI) Schacht und einem Smartcardleser ausgestattet, womit Sie PayTV Programme entschlüsseln können. In diesem Menü nehmen Sie Einstellungen für die Entschlüsselung vor.

Eventuell wird die Installation eines Drittanbieter-Plugins benötigt, um Kompatibilität zu bestimmten CI Modulen oder Smartcards herzustellen!

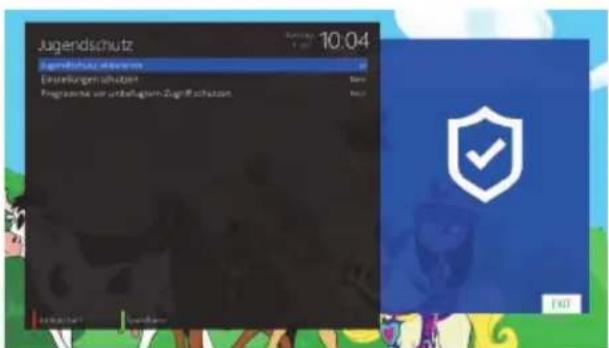

Jugendschutz 10:04 Veränderung über 50% Erstellungen scholzen Progressive vor unbefragem-Zugendschutz OKT

JUGENDSCHUTZ

Das Gerät lässt sich mit Jungenschutz betreiben. Einstellungen können Sie in diesem Menü vornehmen. Durch Drücken der ◀▶ Tasten können Sie den Jugendschutz im Menü aktivieren. Sie können Systemeinstellungen mit einer PIN schützen oder Programmlisten nach White - oder Blacklist sperren lassen. „Whitelist“ bedeutet, dass alle Sender, die nicht zur Liste hinzugefügt wurden gesperrt werden. „Blacklist“ sperrt dagegen nur ausgewählte Kanäle der Programmliste. Im Menüpunkt „Service PIN ändern“ können Sie eine PIN festlegen oder ändern. Des weiteren können Sie Sperren einzelner Kanäle oder einer Favoritenliste (Bouquet) definieren.

Softwaremanager 13:39 Inverzurungen verkaufen Software virtualismen Software wiederverkosten Rischen spezialfeste Beizkap marge Systemverkaufungen sichem Erzielungen wiederverkosten Louise Erweiterung installieren Erweiter Optionen MENAL EXO Veränder am MDA2000000000 Erweiterungen und Pugin Sachwaltung von 13 March 2016

SOFTWAREVERWALTUNG

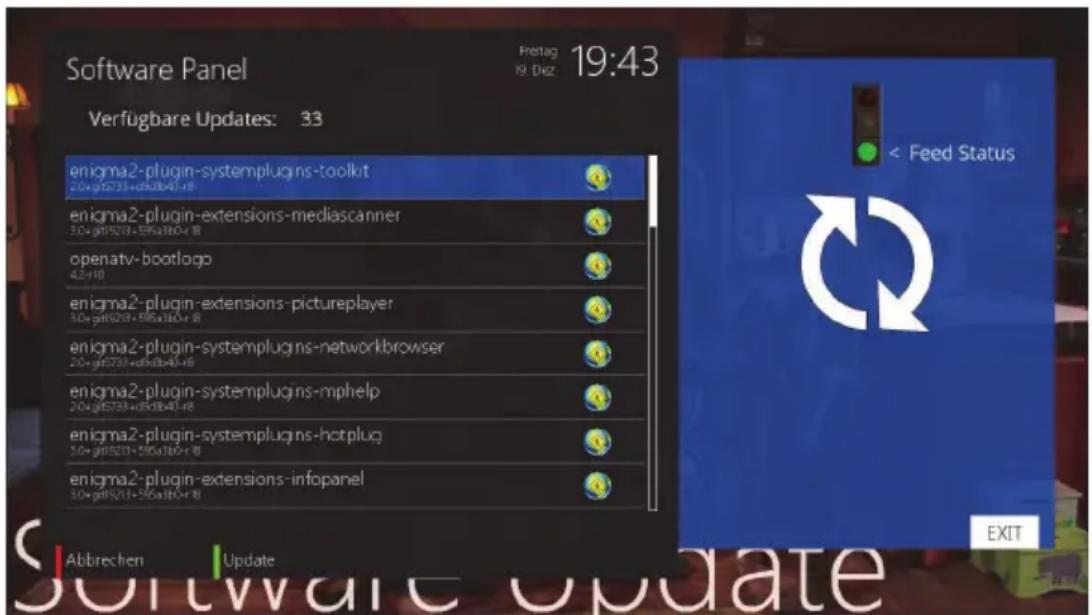

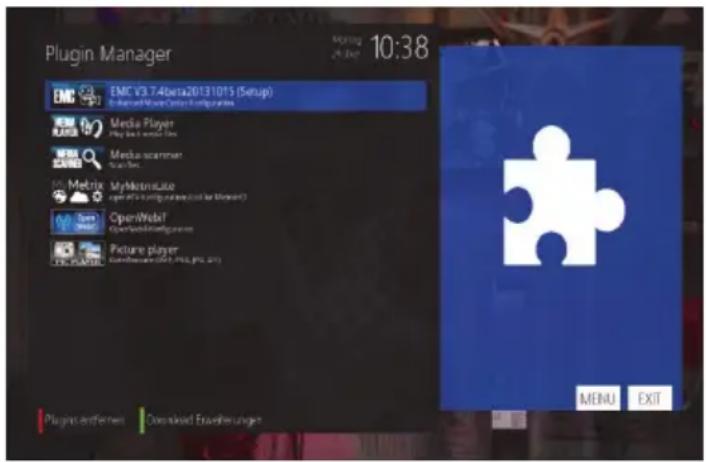

In diesem Menü können Sie Erweiterungen (Plugins) verwalten (Seite 35), die Firmware aktualisieren (Seite 36) oder eine Sicherung erstellen. Es lassen sich zudem Einstellungen sichern und bei Bedarf in diesem Menü wiederherstellen.

Netzwerk HDMI-CEO Zeit Log Werksonstellungen 13:40

SYSTEM

Das Einstellungsmenü bietet folgende systemrelevante Einstellungsmöglichkeiten an:

Netzwerk siehe Seite 30

HDMI CEC De/Aktivieren der HDMI-CEC Funktion. Über HDMI CEC lassen sich Geräte, wie Fernseher, Blu-ray-Player, Sat-Receiver, Verstärker und herstellerübergreifend kontrollieren.

Zeit In diesem Menü können Sie Zeit & Datum des Gerätes konfigurieren.

Log Das Enigma2 Betriebssystem legt auf Wunsch diverse Crash und Debug Protokolle an, die Entwicklern des Betriebssystems bei der Fehlersuche behilflich sind. In diesem Menü können Sie festlegen welche Protokolle bei der Benutzung des Gerätes aufgezeichnet werden und wo diese Protokolle im Dateisystem gespeichert werden sollen.

Werkseinstellungen Werte bei die Next-Verwirkungen wichterbildeten weiter bei dann, die kontgutvorasszern pristetlichen Gauflös. Then configuration.) Nach der Windermendrückung von die WIKO BRETZE vorausichern aus darsten Wertwirkstellungen erwält gegebenverkosten? Now In Disney CANES

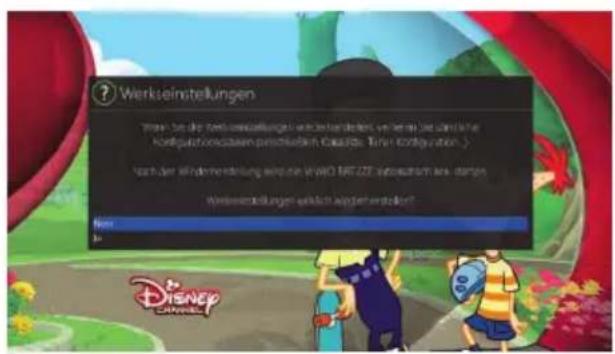

WERKSEINSTELLUNGEN

Wenn Sie das Gerät in die Werkseinstellungen zurücksetzen möchten, finden Sie die Funktion unter „Menü/Einstellungen/Werkseinstellungen“.

Beim Zurücksetzen in den Werkszustand werden alle Einstellungen unwiderruflich auf dem Gerät gelöscht!

Netzwerkadapter-Entstellungen Externe Fisgaben einbinden AFP-Daterserver CPS/Sanha-DateServer FTP-Daterserver Inadyn (DynDNS) MiniDLNA-Medienerserver NPS-Daterserver OpenVPN

Select Network Adapter WLAN-Verbindung the "SCHN" WLAN Interface LAN-Verbindung Internet-based network interface OK Edit

Network Configuration... Wit Abs Verbindung Verbindung: Appiner Erzeugungen DBS-Erzeugungen Neuroverkauss Netzweite Netzweite WITAN Netzweite durch Zuges werte Absatz Netzweite Absatz Gettochungsrechte am 17:33 Deutschland OK EXIT

Netzwerkeinrichtung LAN/Walkering Netzwerkaktieter aktivieren Adresse automatisch Bediellen (DHOT) Feldressee Netzermisie Eben-Goerway aktwerten Gateway 10:30 Einbelungen: P-Action N/A Nationsie N/A Sohlen N/A Proven (R/S) P/L/NCI Sohlen/Proven (R/S) 82.5% Möller/Verber Gesellschaft 7456 CK EDIT

In diesem Menüpunkt (Bild 1) können Sie diverse Netzwerkeinstellungen und Verbindungsfunktionen konfigurieren. Navigieren Sie mit den ▲▼ Tasten zu der gewünschten Einstellung, Drücken Sie die OK Taste um Diese aufzurufen und wählen Sie mit den ◀▶ Tasten in den jeweiligen Menüs aus den Einstellungsmöglichkeiten.

Navigieren Sie mit der Fernbedienung zu „MENU/Einstellungen/System/Netzwerk/Geräte-Einstellungen“ um eine Netzwerkverbindung einzurichten. Sofern Sie einen kompatiblen WLAN USB 2.0 Stick angesteckt haben wird Dieser automatisch erkannt und Sie können wählen welche Verbindungsmethode Sie nutzen möchten (Bild 2). Mit der blauen Taste können Sie den praktischen Netzwerkassistenten für die Einrichtung der Internetverbindung verwenden (Seite 14).

Um eine LAN-Verbindung manuell einzurichten, verbinden Sie Ihren Internetrouter mit dem Ethernet-Anschluss Ihres Gerätes (Seite 10). In den meisten Fällen sind keine weiteren Einstellungen nötig. Möchten Sie für die Nutzung des Webinterface (Seite 37) eine feste IP Adresse vergeben, können Sie dies im Menü „LAN-Verbindung“ konfigurieren (Bild 3). Navigieren Sie mit den ▲▼ Tasten zu dem Menüpunkt „Adapter Einstellungen“ und Drücken Sie die OK Taste. Im Menüpunkt „Adresse automatisch beziehen“ drücken Sie die ▶ Taste um manuelle Einstellungen vorzunehmen (Bild 4). Drücken Sie zum Speichern die OK Taste.

Im o.g. Menü (Bild 3) können Sie bei Verbindungsproblemen einen Netzwerktest ausführen und ggf. die Netzwerkschnittstelle neu starten.

Choose a Wireless Network 3 WLAN Network gateway 6662 Max. Wi-Fi rate Max. Wi-Fi Rate 80 MHz 6741 Max. Wi-Fi rate Max. Wi-Fi Rate 50 MHz 62-WI AN73 Max. Wi-Fi rate Max. Wi-Fi Rate 20 MHz OK ENO

Um eine WLAN-Verbindung manuell einzurichten, wählen Sie den Menüpunkt „WLAN Verbindung“ im Netzwerkauswahlmenü (Seite 30). Navigieren Sie mit den ▲▼ Tasten zu dem Menüpunkt „WLAN-Netzwerke suchen“ und Drücken Sie die OK Taste. Alle verfügbaren Funknetze werden nun angezeigt (Bild 1). Wählen Sie Ihr Netzwerk aus und Drücken Sie die OK Taste der Fernbedienung. Die Verbindungseinstellungen werden nun angezeigt (Bild 2) und Sie können Einstellungen vornehmen.

Netzwerkeinrichtung 17:34 Wt. AN-Verbindung Netzwerkadapier auswerten Adreter automatisch beziehen (ONCP) Phone [phone] Netzwerk Erem Sautenay verwenden Gazmey 492 158.2.1 Verbindtes Sautenark Netzwerknahme (SCH) 1st Gehrungen 1.1275_ φ140R1 pqraB7FQK3A p 1.2280CA jk15JKL kveuDTUVU 6,178p=1*713H=54 deF3DEF nnoo#MN00 xvyzSNK7Z OR ###### am ###erder der Erwartungen. OK Cancel

Wenn Sie bspw. für die Nutzung des Webinterface (Seite 37) eine feste IP Adresse vergeben möchten, navigieren Sie mit den den ▲▼ Tasten zu dem Menüpunkt „Adresse automatisch beziehen“ drücken Sie hierfür die ▶ Taste um manuelle Einstellungen vorzunehmen.

W-LAN Status 11:01 WLAN-Verbindung Verbindung: Access (LAN) MAC SLO Verbindung (SLO) Signal name Data name Verbindung MOS (IF-51.CS30) F1 (IF) R2 (IF) R3 (IF) R4 (IF) R5 (IF) R6 (IF) R7 (IF) R8 (IF) R9 (IF) R10 (IF) R11 (IF) R12 (IF) R13 (IF) R14 (IF) R15 (IF) R16 (IF) R17 (IF) R18 (IF) R19 (IF) R20 (IF) R21 (IF) R22 (IF) R23 (IF) R24 (IF) R25 (IF) R26 (IF) R27 (IF) R28 (IF) R29 (IF) R30 (IF) R31 (IF) R32 (IF) R33 (IF) R34 (IF) R35 (IF) R36 (IF) R37 (IF) R38 (IF) R39 (IF) R40 (IF) R41 (IF) R42 (IF) R43 (IF) R44 (IF) R45 (IF) R46 (IF) R47 (IF) R48 (IF) R49 (IF) R50 (IF) R51 (IF) R52 (IF) R53 (IF) R54 (IF) R55 (IF) R56 (IF) R57 (IF) R58 (IF) R59 (IF) R60 (IF) R61 (IF) R62 (IF) R63 (IF) R64 (IF) R65 (IF) R66 (IF) R67 (IF) R68 (IF) R69 (IF) R70 (IF) R71 (IF) R72 (IF) R73 (IF) R74 (IF) R75 (IF) R76 (IF) R77 (IF) R78 (IF) R79 (IF) R80 (IF) R81 (IF) R82 (IF) R83 (IF) R84 (IF) R85 (IF) R86 (IF) R87 (IF) R88 (IF) R89 (IF) R90 (IF) R91 (IF) R92 (IF) R93 (IF) R94 (IF) R95 (IF) R96 (IF) R97 (IF) R98 (IF) R99 (IF) R100 (IgG)

Um die Verschlüsselung und das Netzwerkkennwort einzustellen, navigieren Sie mit der ▼ Taste weiter nach untern zu dem Menüpunkt „Verschlüsselung“. Mit den ◀▶ Tasten wählen Sie nun die Verschlüsselungsmethode aus. Im Menüpunkt darunter geben Sie nun den WLAN Verbindungsschlüssel ein. Benutzen Sie zur Eingabe die Zifferntastatur Ihrer Fernbedienung, wie bei einem Smartphone.

Network Configuration... WLAN-Verbindung Verbindung Adapten Gewinneungen OHS-Einfektungen Netzwechsel Netzwechsel Verkauf WLAN-Verkommel- undesamt Zugte-WLAN-Status Netzwechselverkauf Schwabem 11:02 Verbindung WLAN-Verkauf Verkauf Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabern Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwabem Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwaben Schwabn

Zum Abschluss der Einstellungen drücken Sie die OK Taste der Fernbedienung. Die Einstellungen werden nun gespeichert und die Verbindung hergestellt (Bild 3).

Im Menü „WLAN Verbindung“ können Sie bei Verbindungsproblemen einen Netzwerktest ausführen und ggf. die Netzwerkschnittstelle neu starten (Bild 4).

Tunenkonfigurations Automatische Suche Manueller Suchsauf Rotoreinstellungen Signal-Finder Emfang: -0,1% Gedenkgottesdienste für Terror-Öpfer in Berlin n-tv 19:57

TUNERKONFIGURATION

Um einen Kanalsuchlauf durchzuführen oder Einstellungen des eingebauten Tuners zu konfigurieren, navigieren Sie in das Einstellungsmenü „Menü/Einstellungen/Empfang“. Navigieren Sie mit den ▲▼ Tasten zu der gewünschten Einstellung, Drücken Sie die OK Taste um Diese aufzurufen und wählen Sie mit den ◀▶ Tasten in den jeweiligen Menüs aus den Einstellungsmöglichkeiten.

Einstellungen zu Ihrer Satellitenanlage legen Sie im Menüpunkt „Tuner Konfiguration“ fest. Diese Einstellungen wurden ggf. bereits bei der Systemersteinrichtung (Seite 13) automatisch vom Gerät eingerichtet.

Konfigurationsmodus Hier können Sie zwischen einfachen und erweiterten Konfigurationsmodus wählen oder den Tuner deaktivieren. Für die meisten Satelliten Konfigurationen genügt der einfache Konfigurationsmodus. Benutzen Sie kein Universal LNB oder möchten Sie Änderungen bspw. an der LNB Spannung vornehmen, benutzen Sie den erweiterten Konfigurationsmodus.

Mode Einzeln Wenn Sie nur einen Satelliten empfangen und nur ein LNB verwenden, wählen Sie diese Option.

Toneburst A/B Diese Option wird verwendet wenn Sie zwei Satelliten mit einem Toneburst Schalter betreiben möchten.

DISEqC A/B Diese Option wird verwendet wenn Sie zwei Satelliten mit einem DISEqC Schalter betreiben möchten.

DISEqC A/B/C/D Diese Option wird verwendet wenn Sie vier Satelliten mit einem DISEqC Schalter betreiben möchten.

Rotor/Positioner Diese Option wird verwendet wenn Sie einen Rotor/Positioner betreiben möchten. Tragen Sie die geographischen Daten Ihres Wohnortes ein. Das von der Firma Stab entwickelte Be - rechnungsmodul USALS, dreht Ihre Sat Anlage auf den jeweiligen Satelliten automatisch. Möchten Sie USALS nicht verwenden, benutzen Sie den erweiterten Konfigurationsmodus.

Satellit bzw. Port Wählen Sie hier die Satelliten aus, auf die Ihre Satellitenen- fangsanlage ausgerichtet ist. Benutzen Sie dafür die ◀▶ Tas- ten Ihrer Fernbedienung

DISEqC senden Das Gerät sendet im aktivierten Zustand beim Umschalten ein Signal an die DISEqC Weiche

Setze Spannung auf 22Khz Hier können Sie die 22Khz Spannung de/aktivieren. Wenn Sie kein Universal LNB verwenden wird diese Option ggf. benötigt

Wenn Sie ein Unicable LNB verwenden, müssen sie den Konfigurationsmodus „Erweitert“ in der Tuner Konfiguration wählen (Seite 31) und wie folgt konfigurieren.

Satellit Wählen Sie hier den Satelliten aus, auf die Ihre Satellitenemfangsanlage ausgerichtet ist. Benutzen Sie dafür die ◀▶ Tasten Ihrer Fernbedienung

LNB Wählen Sie das zu konfigurierende LNB, bspw. „LNB1“

Priority Wählen Sie die Priorität, bspw. „Auto“

LOF Wählen Sie „Unicable“

Unicable Konfiguration Wählen Sie „Unicable LNB“, wenn Sie einen Unicable LNB verwenden. Für die Verwendung einer Unicable Hausverkabelung mit Unicablemultischalter verwenden Sie die Einstellungsoption „Unicable Matrix“

Manufacturer Wählen Sie den Hersteller des Unicable LNB

Type Wählen Sie die Bezeichnung des Unicable LNB

Kanal Wählen Sie einen der verfügbaren Kanäle

Frequenz Nicht veränderbar

DiSEqC-Modus Wird nicht benötigt

Benötigen Sie erweiterte Einstellungsmöglichkeiten benutzen Sie bitte die Online Dokumentation des Betriebssystems oder nehmen die Hilfe der openATV Community (Seite 38) in Anspruch.

Sat-Finder 135 dB SIR 84% BIP D Signal Tuner New A. R00794 (Enyssd) (R00794) Satellite 1125 Alpha R00794/13961N Abzimmreien Vorafrika Transpender Transpader 1149MH 22000 2/3 OR decision zum stetter des Sachbau OK EXIT 14:03

SATFINDER

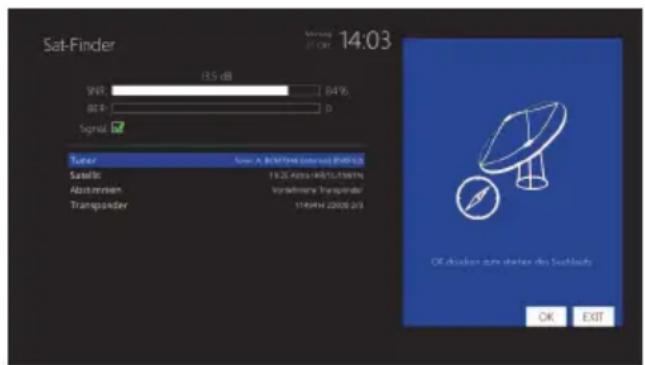

Das Gerät verfügt über einen Satfinder, zum leichteren Einstellen eines Satellitenspiegels oder zur Überprüfung der Signalstärke, Signalqualität und Bitfehlerhäufigkeit.

(Automatische Verstärkungsregelung)

BER Bit Error Rate (Bitfehlerhäufigkeit)

Empfangseinstellungen Durchsitz 19:59 Nonfiguration Mode Satilit DISEqC senden Enerles Eraste 19.25 NDA HAUTER/WM Nell Schwößes Spechener Verfügbare OK EXIT

Kanalsuche Manneller Suchlauf! Turner Nauer A (08.02.2019) Art des Suchlauts Stockfuerte Transpander Spareit 19.25 ADSL 19/01/2019 Transpander 19.02.14.23:00 2019 Netzwerkuchlauf Nurs vor dem Suchlauf lechten Nurs frei empfangbare Nurs OK absoluten zum Stärchen des Suchlauts OK EXIT

Kanalsuche 19.2E Astra 10V/L/M/IN DVB-32 BPSK 10778H / 22000 / 3/4 Sachlauf zu 4% erndigt, 50 Kanals gefunden. ANXIE HD MICKELODEON HD N24 HD QHC HD HSEJ4 HD SBS 75 SOPHIA TV Genius Plus MICKELODEON HD AT N24 HD Austria Abbrachten OK OK EXIT

KANALSUCHE

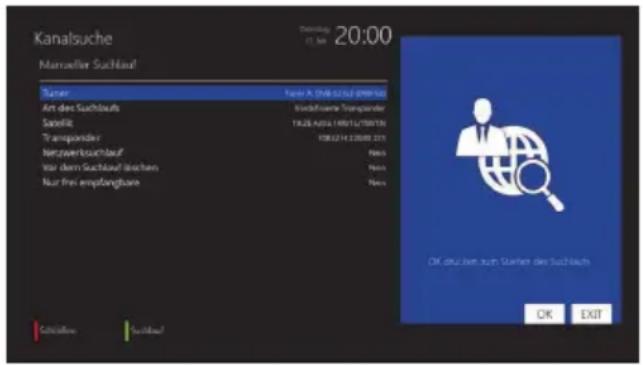

Um einen Kanalsuchlauf durchzuführen navigieren Sie in das Einstellungsmenü „Menü/Einstellungen/Kanalsuchlauf“. Sie können zwischen „Automatische Suche“ und „Manueller Suchlauf“ wählen. Bei der Automatischen Suche werden alle im Tunerkonfigurationsmenü eingestellten Satelliten durchsucht, bei der manuellen Suche können Sie die Suchparameter selbst definieren. Navigieren Sie mit den ▲▼ Tasten zu der gewünschten Sucheinstellung, drücken die OK Taste zum Aufrufen des Menüs und wählen Sie mit den ◀▶ Tassten aus den Einstellungsmöglichkeiten.

Tuner bzw. Suchlauf Tuner

Wenn mehrere Tuner im Gerät verbaut sind, kann man hier den Tuner für die Kanalsuche auswählen

Art des Suchlaufs

Hier können sie auswählen, ob Sie einen vordefinierten Transponder oder einen Satelliten durchsuchen möchten. Folgend können Sie die Suchparameter (Transponder bzw. Satellit) wählen.

Netzwerksuchlauf

Bei der Kanalsuche werden auch neue Transponder (Netzwerke) gesucht.

Vor der Suche löschen

Vor der Kanalsuche wird die vorhandene Kanalliste gelöscht. Die Favoritengruppen (Bouquets) bleiben dabei erhalten.

Nur frei empfangbare

Bei dieser Einstellung werden bei der Kanalsuche nur frei emfangbare, nicht verschlüsselte, Sender gesucht.

Drücken Sie die OK Taste um den Kanalsuchlauf zu starten.

Sie können den Funktionsumfang Ihres Gerätes einfach durch weitere Anwendungen (sog. Plugins) erweitern. Das Gerät verfügt dafür über ca. 150 MB freien Systemspeicher. Wenn Sie mehrere oder umfangreichere Plugins nutzen möchten ist eine Erweiterung des Speichers mit einem dauerhaft angeschlossenen USB Massenspeichers erforderlich.

Den Plugin Manager erreichen Sie durch Drücken der grünen Taste auf der Fernbedienung (Bild 1). Hier sehen Sie alle aktuell auf dem System installierten Plugins. Durch Drücken der grünen Taste können sie eine Übersicht über weitere im Internet verfügbare Plugins anzeigen lassen (Bild 2). Hierfür ist eine aktive Internetverbindung erforderlich.

Plugin Manager EMC V3.7.4beta20131015 (Setup) Emc V3.7.4beta20131015 (Setup) Media Player Play Back Event Bars Media Scrammer Scan Bars MyBlockmate Open WebT Open WebT Picture Player Open WebT Menu Exit Plugins antenzen Download Erweiterungen

Mit den ▲▼ Tasten der Fernbedienung können Sie innerhalb der Pluginliste navigieren, mit der OK Taste öffnen Sie Untermenüs. Wenn Sie eine Auswahl getroffen haben, drücken Sie nochmals die OK Taste und bestätigen den Downloadvorgang im folgenden eingeblendeten Fenster. Das Plugin wird nun heruntergeladen und installiert. Sie finden es fortan im Plugin Manager (Bild 1).

PLUGIN ENTFERNEN

Möchten Sie ein installiertes Plugin nicht mehr nutzen oder Systemspeicherplatz freigeben, können Sie die Erweiterungen einfach wieder aus dem System entfernen.

• Um ein Plugin zu entfernen drücken Sie die grüne Taste der Fernbedienung. Das Plugin Menü wird aufgerufen (Bild 1).
• Drücken Sie die rote Taste. Eine Übersicht über alle auf Ihrem System installierten Plugins wird nun eingeblendet.
• Mit den ▲▼ Tasten der Fernbedienung können Sie innerhalb der Pluginliste navigieren, mit der OK Taste öffnen Sie Untermenüs.
• Wenn Sie eine Auswahl getroffen haben, drücken Sie die OK Taste und bestätigen den Löschvorgang im folgenden eingeblendeten Fenster.
• Das Plugin wird deinstalliert und aus dem System entfernt.

Die openATV Entwickler und die Community arbeiten ständig an der Erweiterung und Verbesserung Ihrer Firmware. Es ist daher empfehlenswert die Firmware regelmäßig auf den aktuellen Stand zu bringen. Hierfür verfügt das Gerät über eine komfortable Onlineupdate Funktion. Für diese Funktion ist eine aktive Internetverbindung erforderlich.

Drücken Sie die MENU Taste der Fernbedienung und navigieren Sie zum Untermenü „Infopanel/Software Manager/Software aktualisieren“. Das Gerät sucht nun automatisiert nach verfügbaren Updates.

Software Panel Verfügbare Updates: 33 Pretag 19 Dez 19:43 < Feed Status enigma2-plugin-systemplugins-toolkit 20+glf5733+db0b40-r8 enigma2-plugin-extensions-mediascanner 30+glf5733+56a360-r8 openatv-bootlogo 42+10 enigma2-plugin-extensions-pictureplayer 30+glf5733+56a360-r8 enigma2-plugin-systemplugins-networkbrowser 20+glf5733+db0b40-r8 enigma2-plugin-systemplugins-mphelp 20+glf5733+db0b40-r8 enigma2-plugin-systemplugins-hotplug 30+glf5733+56a360-r8 enigma2-plugin-extensions-infopanel 30+glf5733+56a360-r8 Abbrechen Update EXIT

Sofern Updates für das Betriebssystem oder der installierten Plugins verfügbar sind, werden Diese aufgelistet. Durch Drücken der grünen Taste ihrer Fernbedienung starten Sie den Updatevorgang. Warten Sie den Updatevorgang vollständig ab, bis Sie aufgefordert werden das System neu zu starten.

MANUELLES UPDATE

Sie können alternativ die Firmware auch manuell updaten, bspw. wenn das Betriebssystem nicht mehr korrekt startet, beschädigt ist oder die Firmware für ein Online Update veraltet ist:

• Laden Sie die aktuellste Firmware unter „http://images.mynonpublic.com/openatv/nightly/index.php?open=bre2ze4k“ im Internet herunter und Entpacken Sie das Archiv
• Kopieren den darin enthaltenen Ordner „bre2ze_4k“ unverändert auf einen mit FAT32 formatierten leeren USB Datenträger
• Entfernen Sie alle USB Geräte am Gerät und stecken den USB Datenträger mit dem Updateordner in einen USB Port des Gerätes
• Schalten Sie das Gerät am Netzschalter aus und wieder ein. Es sollte nun INFO im Display angezeigt werden. Drücken Sie kurz die StandBy Taste auf der Frontseite des Gerätes, bis „u001“ im Display erscheint und das Update selbstständig beginnt. Das Update kann nun mehrere Minuten dauern. Der Vorgang darf nicht unterbrochen werden bis sich das Gerät selbstständig neu startet.

Das Gerät ist mit einem voll funktionsfähigen Webinterface ausgestattet und kann damit von jedem PC, Tablet oder Smartphone, das mit einem Webbrowser ausgestattet ist, bedient werden. Für die Verwendung empfehlen wir die Einrichtung einer festen IP Adresse für Ihr Gerät (Seite 30/31). Zum Aufrufen des Webinterface tippen Sie einfach die IP Adresse ihres Gerätes in die Adresszeile des Internetbrowsers auf dem mobilen Endgerät das sich im selben Netzwerk befindet.

OpenWebif Open-Source-Webinterface für Linux-Set-Top-Boxen WWIO BRE2ZE Disney Channel HD 09:10 - 09:35 Phineas und Forb Mach mit beim Quiz / Die Autowasche. Zeichentnck-Sene. USA 2009 Hauptmenü Fernsehen Radio TV-Multi-EPG Loutstärke Lautstärke: 15 Systemfunktionen Ausschaltmend Bildschimmfoto Nachricht senden Timer Fernbedienung 1 2 3 4 5 6 7 8 9 10 2 3 4 5 6 7 8 9 10 2 3 4 5 6 7 8 9 4 5 6 7 8 9 Aktuell Favonten Anbieter Satellten Alle Sender EPG 6 4 5 7 8 9 Mein TV Das Erste HD 09:05 - 09:55 Röte Rosen (1875) +45 min Jana akzeptiert Sebastians Wunsch nachstanz, die auch ihr vernünftig erscheint. Als aber Merle und selbst Brigitte ihr raten, auf ihr Herz und nicht Ihren Kopf zu hören, schmilzt diese Distanz dahin. Aylin will nicht akzeptieren, dass die Stadt Gunter das Jagdschloss für viel Geld abkaufen will. Schließlich gibt es dank Drechsler einen anderen, gemeinen Weg. Theo ist erleichtert: Torben will an seine Unschuld am Lauben-Einbruch glauben. Aber Inge will nicht ruhen, sondern Hannes' gestohlene LPS aufspuren. Eliane und Ben wollen per Kochduell entscheiden, wer das freie WG-Zimmer bekommt. Bede Kandidaten tricksen.Produziert in HD 09:55 - 10:44 Sturm der Liebe (2136) +49 min ZDF HD Volle Kanne - Service täglich +80 min 10:30 - 11:15 Die Rosenheim-Cops 45 min SAT.1 HD SAT.1-Frühstücksfernsehen +49 min 05:28 - 09:59 Auf Streife 58 min 09:59 - 10:57 Unter uns +20 min RTL HD Unters uns RTLLI HD Betrugefälle 30 min

Im Webinterface sehen Sie die aktuell laufende Sendung (1) und die wichtigsten Programminformationen. Im darunter befindlichen Menü können Sie erweiterte Informationen über die laufende Sendung abrufen (Aktuell), Ihre Favoritenlisten anzeigen lassen (Favoriten) oder das EPG aufrufen (EPG). Durch Klicken auf die Favoritengruppe (3), öffnet sich die Programmliste. Klicken Sie auf den Sendernamen um auf dieses Programm umzuschalten (4), oder auf den Sendungsnamen um Programminformationen abzurufen (5). Auf der rechten Seite befinden sich Symbole (6) für die Anzeige des Sender-EPGs, mit der Möglichkeit Timer für Aufnahme oder zum automatisierten Umschalten anzulegen. Das Fernseher-Symbol streamt die laufende Sendung auf ihr mobiles Endgerät. Hierfür ist ggf. ein installierter Medienplayer (bspw. VLC Player) erforderlich. Des weiteren können sie im Menü auf der linken Seite, u.a. komfortabel zwischen TV und Radiomodus wechseln (7), die Lautstärke regeln (8), verschiedene Systemfunktionen ausführen (9) oder eine virtuelle Fernbedienung einblenden lassen (10). Darunter befinden sich weitere nützliche Funktionen, wie eine Bearbeitungsmöglichkeit für die Timer, der Aufnahmen oder der Favoritenliste.

Sie müssen Sich für Fernbedienungs-/Streamfunktionen im selben Netzwerk befinden, wie das Gerät. Möchten Sie außerhalb des Netzwerkes Ihr Gerät fernsteuern, können Sie dies über eine dynamische Anbindung (DynDNS) realisieren. Eine Anleitung dafür finden Sie im Internet.

PROBLEMLÖSUNGEN

Das Betriebssystem Ihres Gerätes bietet eine Vielzahl von Hilfestellungen und Anleitungen an, die wir Ihnen hiermit vorstellen möchten.

Hilfe... 10:21 Offline Fananternliste TV-Wiedergabemodus Zeige Media Player Aufgenommöne Filme abspielen Radio-Wiedergabemodus Offline Kanalliste und wähle vorherigen Kanal Zum nachsten Sender in der History wechseln Zum vorherigen Sender wechseln Zum nachsten Sender wechseln Offline Kanalliste und wähle nächsten Kanal Zum vorherigen Sender in der History wechseln Hauptmenü öffnen... Üsse EPG-Funktionen auf

HILFESYSTEM

Um das in der Firmware integrierte Hilfesystem aufzurufen, drücken Sie die HELP Taste der Fernbedienung (Bild 1). Mit den ▲▼ Tasten Können Sie aus einer Vielzahl von Anwendungsbeispielen wählen. Mit Drücken der Taste OK erklärt Ihnen das System, wie Sie die gewählte Anwendung ausführen.

OPEN-ATV Feature: wind/Charged: WIND Future Web: WIND UnsetForm: WIND WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE WIND SREZZE wind_012317133

COMMUNITY

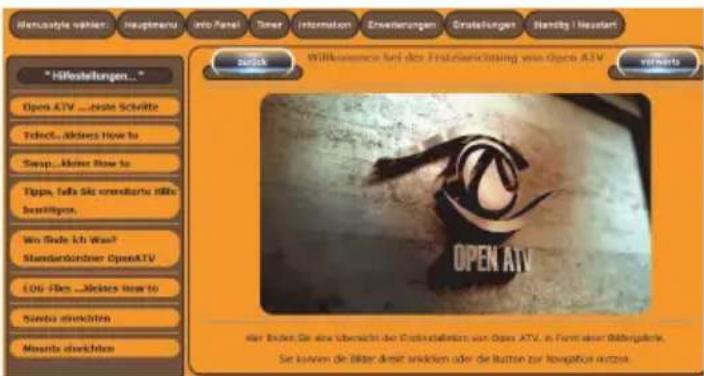

Für Support, Fragen oder Wünsche steht Ihnen kostenlos im Internet, unter „www.opena.tv“, jederzeit eine freundliche Community zur Verfügung (Bild 3). Hier können Sie sich mit anderen Nutzern austauschen, Hilfe erhalten und anderen Benutzern bei der Bedienung helfen.

Hemostyle vähler hauptmenu Into Personal General Information Erweiterungen Grateistungen Standis / Neustart * Hifestellungen... Open ATV ...Zeste Schritte Tobetl...Address How to Swap...Klime How to Tips...Sella Sie erweicherte mirte Bestiftigen. Win flade ich Was? Standenkirchner OpenATV LOG Film ...Aldates How to Samba durchsichter Maurita durchsichter Wirkoverme bei der Erstufeinigung von Open ATV OPEN ATV dier Böden. Die eine überwicht der Gärksfallkters von Open ATV, in Form einer Bilbergäerte. Sie können die Bitter direkt inklarten oder die button zur kowagbare wütztus.

Das openATV Betriebssystem besitzt eine umfangreiche Online Dokumentation, die ständig vervollständigt und erweitert wird (Bild 4). Diese Online Dokumentation ist kostenfrei im Internet, unter der Adresse „http://book.mynonpublic.com“ abrufbar.

Lesen Sie bitte die folgenden Informationen, um die mögliche Ursache zu einem Problem herauszufinden, bevor Sie sich an den Kundendienst wenden.

Fehler Problemlösung
Die Fernbedienung funktioniert nicht	⇒ Tauschen Sie ggf. die Batterien aus und achten Sie auf korrekte Installation (Seite 7)
Kein Bild oder Ton	⇒ Falscher Anschluss des Audio/Videokabels (Seite 8)⇒ MUTE Funktion aktiv (Seite 15)⇒ Videoeingang des TV Gerätes überprüfen
Kein Signal	⇒ Überprüfen Sie das Antennenkabel, ob es richtig angeschlossen wurde (Seite 8)⇒ Überprüfen Sie im Tuner Konfiguration Menü die Einstellungen zu Ihrem Anschluss (Seite 32)
Das Display auf der Frontseite leuchtet nicht	⇒ Überprüfen Sie ob das Stecker Netzteil korrekt am Gerät angeschlossen und mit dem Stromnetz verbunden ist (Seite 8)⇒ Überprüfen Sie die Stellung des Netzschalters (Seite 8)
Keine Aufnahmen möglich	⇒ Dateisystem des angeschlossenen Datenträgers überprüfen (Seite 11)⇒ Funktion des angeschlossenen Datenträgers überprüfen. Einige externe Festplatten benötigen zum Betrieb an einem USB 2.0 Anschluss ein externes Netzteil für ausreichende Spannungsversorgung.⇒ Aufnahmepfade im System überprüfen (Seite 26)
Drücken der PORTAL und den Funktionstasten F1—F4bringen eine Fehlermeldung über ein fehlendes Plugin	⇒ Diese Tasten sind vom Werk aus für ein bestimmtes Plugin vordefiniert, können aber optional nach Ihren Wünschen mit beliebigen Funktionen belegt werden. Die Einstellungen für die Funktionstasten und die Portal Taste finden Sie unter „MENU/Einstellungen/ Bedienung & Oberfläche/Hotkey-Einstellungen“. Drücken Sie in dem Menü zuerst die zu belegende Taste und wählen dann die gewünschte Funktion aus.

Sollten Sie trotz eingehender Recherche zu Ihrem Problem keine Lösung gefunden haben oder es liegt offensichtlich ein Defekt an Ihrem Gerät vor, können Sie jederzeit unseren Kundendienst kontaktieren. Informationen dazu finden Sie auf Seite 6 dieses Handbuches.

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die Firma WWIO GmbH zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die Firma ERS Service GmbH, im Auftrag der Firma WWIO GmbH, mit dem Ausbau/Austausch Eigentum an den ausgebauten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die Firma Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind. Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die Firma haftet nicht für Datenverluste eingesandter Kundengeräte. Die Firma behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die Firma haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien). Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde. Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung. Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die Firma haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie auf unserer Internetseite, per E-Mail oder per Telefon. Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (Bitte auf dem Paket gut sichtbar notieren!) an:

ERS GmbH Elektronik Repair Service

Weidegrund 3

21614 Buxtehude

Germany

E-Mail: [e-mail]

Hotline: [phone] (11.00 -17.00 Uhr)

WIEDERVERWERTUNG VON ELEKTROGERÄTEN

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

WIEDERVERWERTUNG VON PAPIER UND PAPPE

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

WIEDERVERWERTUNG VON KUNSTSTOFFEN

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

DER GRÜNE PUNKT

Der Grüne Punkt auf Kartons bedeutet, dass die WWIO GmbH eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

BATTERIEN

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Bitte entsorgen Sie Batterien nicht im Hausmüll.

EG-KONFORMITÄTSERKLÄRUNG

Mit dem CE Zeichen erklärt die Firma WWIO GmbH das dieses Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Wenn dieses Produkt entsprechend dieser Bedienungsanleitung genutzt wird, entspricht das Produkt den Anforderungen der R&TTE-Richtlinie.

Wir weisen an dieser Stelle darauf hin, dass die Firmware des Gerätes Open Source Software enthält, welche unter der GNU General Public License (GPL) und Lesser General Public License (LGPL) lizensiert wird. Um eine GPL / LGPL konforme Verwendung der Programme sicherzustellen, verweisen wir auf die Lizenzbedingungen der GPL / LGPL. Der Lizenztext zur GNU General Public Licence ist im Downloadbereich des Produktes auf unserer Internetseite, sowie auf http://www.gnu.org abrufbar!

Unter Zustimmung der GPL und der LGPL stellen wir die Quell-Codes zur Verfügung. Den entsprechenden Code für dieses Produkt können Sie im Internet herunterladen: https://github.com/oe-alliance und https://github.com/openatv. Sie können den Quellcode unter den Bedingungen der GPL/LGPL-Lizenz verändern und vertreiben. Wir übernehmen allerdings keinen technischen Support für Änderungen am Quellcode!

Sourcecodes sind, wenn sie nicht im Downloadbereich des Produktes abrufbar sind, beginnend ab Kauf bis zu 3 Jahre auf Anfrage per E-Mail zu beziehen!

MARKENZEICHEN

Alle Markenzeichen und Urheberrechte sind das Eigentum Ihrer Besitzer!

HAFTUNGSAUSSCHLUSS

Bestimmte Inhalte und Dienste, die durch dieses Gerät zugänglich sind, sind Eigentum von Dritten und durch Urheberrechts-, Patent-, Markenrechts- und/oder andere Gesetze zum Schutz von geistigem Eigentum geschützt. Derartige Inhalte und Dienste werden ausschließlich für Ihre persönliche, nichtkommerzielle Nutzung bereitgestellt.

WWIO GmbH haftet nicht für Schäden an Soft- oder Hardware oder Vermögensschäden, die durch das Benutzen der Dienste und des Gerätes entstehen, es sei denn diese beruhen auf einem grob fahrlässigen oder vorsätzlichen Handeln, seiner Erfüllungsgehilfen oder seiner gesetzlichen Vertreter.

Für direkten oder indirekten Schaden - insbesondere Schaden an anderer Software, Schaden an Hardware, Schaden durch Nutzungsausfall und Schaden durch Funktionsuntüchtigkeit des Gerätes, kann die Firma nicht haftbar gemacht werden. Ausschließlich der Benutzer haftet für die Folgen der Benutzung der auf dem Gerät verwendeten Software und der Hardware.

Das Gerät und die verwendete Software wurde mit größter Sorgfalt entwickelt, jedoch können Fehler niemals ausgeschlossen werden. Es kann daher keine Gewähr für die Sicherheit Ihrer Daten übernommen werden!
