Typ	Limousine (Automobil)
Abmessungen (L × B × H)	4895 × 1865 × 1490 mm
Radstand	2780 mm
Spurweite vorn/hinten	1580 / 1565 mm
Motortyp	3.3 L V6 DOHC
Hubraum	3342 cm³
Kraftstoff	Bleifreies Benzin (ROZ 91+ oder höher)
Tankinhalt	75 Liter
Reifengröße (Standard)	225/60 R16
Reifengröße (Optional)	235/55 R17

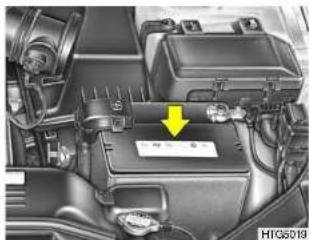

Batterie	12 V, 68 Ah (CMF)
Getriebe	Automatikgetriebe (Hyundai Genuine ATF SP-III)
Servolenkung	Zahnstangenlenkung (Flügelzellenpumpe)
Bremssystem	Hydraulische Zweikreisbremse, vorn belüftete Scheiben, hinten Vollscheiben
Sicherheitsausstattung	Front-, Seiten- und Kopfairbags, Gurtstraffer, ESP, ABS, Wegfahrsperre
Komfortausstattung	Elektrische Fensterheber, Sitzheizung, IMS (Sitzspeicher), Geschwindigkeitsregler, Klimaautomatik
Wartungsintervall (Ölwechsel)	Alle 15.000 km oder 1 Jahr (empfohlen)
Kofferraumvolumen (ca.)	500 Liter
Leergewicht (ca.)	1650 kg

Häufig gestellte Fragen - Azera (2005) HYUNDAI

Wie starte ich den Motor bei einer leeren Batterie der Wegfahrsperre?

Falls die Wegfahrsperre gestört ist, verwenden Sie die Notfallprozedur: Drehen Sie den Zündschlüssel entsprechend der Ziffern des Passworts (z. B. 0 = 10-mal, 1 = 1-mal) ein- und aus. Warten Sie 2–10 Sekunden, wiederholen Sie für die nächste Ziffer. Nach erfolgreicher Eingabe leuchtet die Anzeige auf und Sie haben 30 Sekunden zum Starten.

Wie speichere ich die Fahrersitzposition mit dem IMS?

Stellen Sie den Wählhebel auf P und schalten Sie die Zündung ein. Justieren Sie Sitz und Lenksäule, drücken Sie dann die SET-Taste bis zum Piepton. Innerhalb von 5 Sekunden drücken Sie 1 oder 2 – zwei Pieptöne bestätigen die Speicherung. Das System aktiviert sich nur bei P und unter 3 km/h.

Was bedeuten die wichtigsten Warnleuchten im Cockpit?

Die Motorwarnleuchte zeigt Motorprobleme an, die Öldruckwarnleuchte weist auf niedrigen Öldruck hin, die Batterieladekontrollleuchte signalisiert eine Ladeunterbrechung, und die ABS-Warnleuchte deutet auf eine Störung im Antiblockiersystem hin. Ausführliche Erklärungen finden Sie im Kapitel 1 der Anleitung.

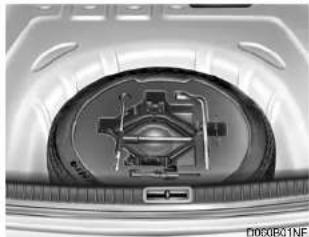

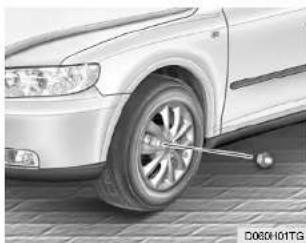

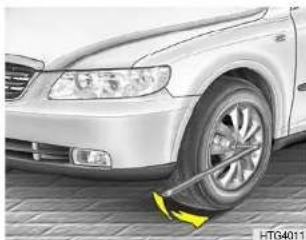

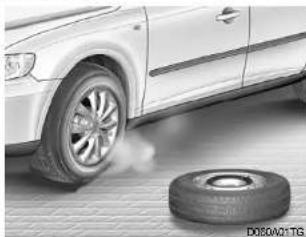

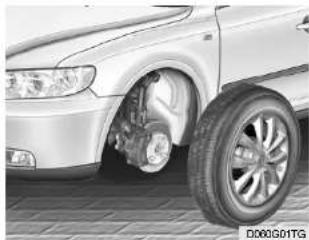

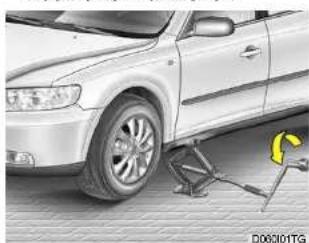

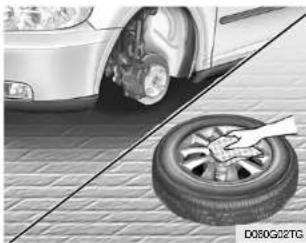

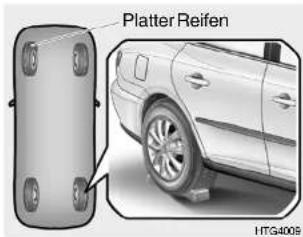

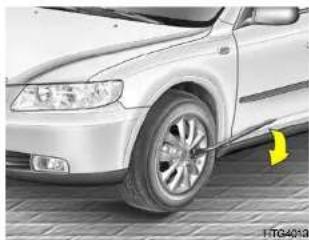

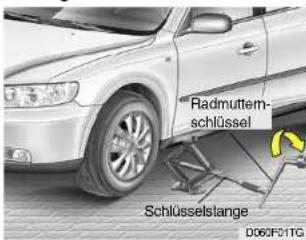

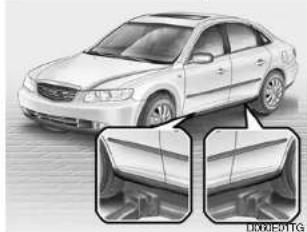

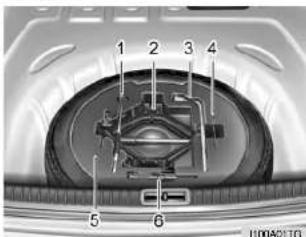

Wie wechsle ich einen platten Reifen?

Stellen Sie das Fahrzeug auf festem Grund ab, ziehen Sie die Handbremse an und legen Sie den Warnblinker ein. Entnehmen Sie das Reserverad und den Wagenheber aus dem Kofferraum. Lösen Sie die Radmuttern, heben Sie das Fahrzeug an, wechseln Sie den Reifen und ziehen Sie die Muttern über Kreuz fest. Denken Sie an die korrekten Anzugsmomente (siehe Handbuch).

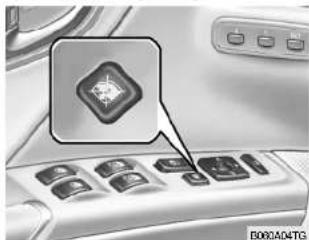

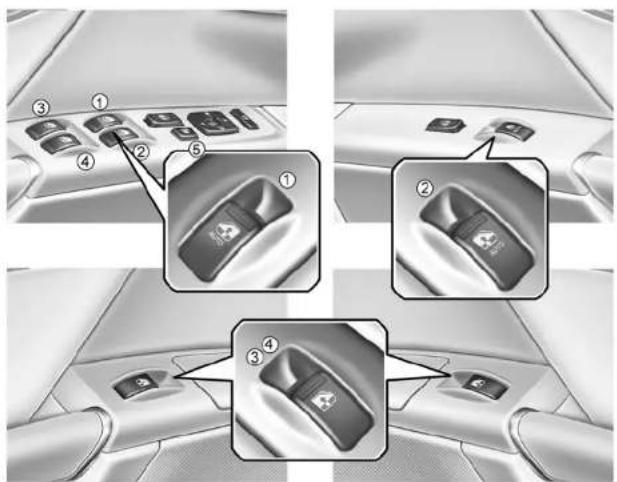

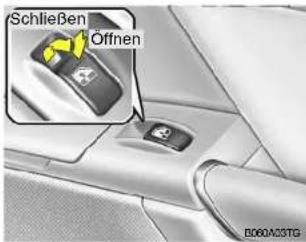

Wie funktioniert die Sicherheitsfunktion der elektrischen Fensterheber?

Beim automatischen Schließen erkennt das Fenster einen Widerstand (z. B. eine Hand) und stoppt die Aufwärtsbewegung. Es senkt sich dann um ca. 30 cm ab. Diese Funktion arbeitet nur im Automatikmodus (Schalter ganz gedrückt/gezogen). Prüfen Sie vor dem Schließen, dass keine Körperteile im Weg sind.

Wie stelle ich die Kopfstützen richtig ein?

Ziehen Sie die Kopfstütze nach oben, um sie zu erhöhen. Zum Herausnehmen drücken Sie den Verriegelungsknopf. Stellen Sie die Kopfstütze so ein, dass ihre Mitte auf Augenhöhe des Insassen liegt. Entfernen Sie die Kopfstütze niemals, da dies das Verletzungsrisiko erhöht. Die Höhe sollte während der Fahrt nicht verändert werden.

Wie schalte ich die Sitzheizung ein und aus?

Bei eingeschalteter Zündung drücken Sie den Sitzheizungsschalter an der Seite des Sitzes. Es erscheint eine Ziffer von 1 bis 5, wobei 5 die wärmste Stufe ist. Zum Ausschalten stellen Sie den Schalter auf 0. Die Heizung arbeitet nicht bei ausreichend warmer Umgebungstemperatur. Seien Sie vorsichtig bei Kindern und empfindlichen Personen.

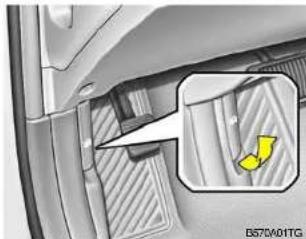

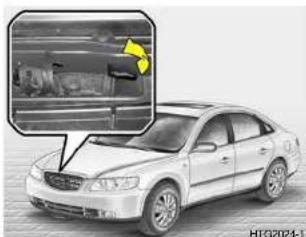

Wie öffne ich den Tankdeckel von innen?

Der Tankdeckel-Entriegelungshebel befindet sich unter dem Armaturenbrett auf der Fahrerseite (neben der Motorhaubenentriegelung). Ziehen Sie daran, um die Tankklappe zu entriegeln. Der Tankdeckel lässt sich dann von außen aufschrauben. Achten Sie darauf, nur bleifreies Benzin zu tanken.

Wie aktiviere ich den Tempomat (Geschwindigkeitsregler)?

Drücken Sie die CRUISE-Taste am Lenkrad. Die Kontrollleuchte leuchtet auf. Beschleunigen Sie auf die gewünschte Geschwindigkeit (über ca. 30 km/h) und drücken Sie SET. Zum vorübergehenden Deaktivieren bremsen Sie oder drücken Sie CANCEL. Zum Reaktivieren drücken Sie RES. Ausschalten mit CRUISE OFF.

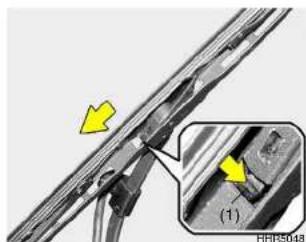

Wie reinige ich die Scheibenwischerblätter?

Heben Sie den Wischerarm von der Scheibe ab. Reinigen Sie das Gummiblatt mit einem weichen Tuch und milder Seifenlauge. Vermeiden Sie scharfe Reinigungsmittel. Bei Verschleiß (Streifen oder Schlieren) tauschen Sie die Blätter aus. Die Länge und der Typ sind in der technischen Tabelle angegeben (siehe Kapitel 6).

BEDIENUNGSANLEITUNG Azera (2005) HYUNDAI

VORSICHT: Die Verwendung von Kraftstoffen und Schmiermitteln schlechter Qualität, die die Anforderungen von Hyundai nicht erfüllen, kann zu schweren Motor- und Getriebeschäden führen. Verwenden Sie daher stets Kraftstoffe und Schmiermittel hoher Qualität, die die auf Seite 9-4 dieser Betriebsanleitung in dem Abschnitt Fahrzeugspezifikationen aufgellsteten Anforderungen erfüllen.

A000A01A-GST

Dieses Handbuch muß als Bestandteil des Kraftfahrzeugs angesehen werden und beim Verkauf des Fahrzeugs an den nächsten Fahrzeughalter übergeben werden.

FAHRZEUGHALTER

FAHRZEUGHALTER:

ADRESSE:

NAME:

STRASSE:

STADT:

KREIS

PERSÖNLICHE DATEN

VERKAUFSDATUM:

NACHFOLGENDER

FAHRZEUGHALTER:

NAME:

ADRESSE:

STRASSE:

STADT:

KREIS

PERSÖNLICHE DATEN

WEITERVERKAUFSDATUM:

HYUNDAI

GRANDEUR

BETRIEBSANLEITUNG

A030A01TG-GST

Betrieb

Wartung

Technische Daten

Alle in diesem Handbuch enthaltenen Informationen gelten zum Zeitpunkt der Veröffentlichung. Allerdings behält sich Hyundai das Recht vor, entsprechend der Geschäftspolitik einer stetigen Verbesserung des Produkts, technische Änderungen zu jedem Zeitpunkt vorzunehmen.

Dieses Handbuch gilt für alle Hyundai-Modelle und beinhaltet Beschreibungen und Erklärungen von wahlweiser ebenso wie von standardmäßiger Ausrüstung. Aufgrunddessen sind in diesem Handbuch einige Informationen zu finden, die nicht für das von Ihnen gekaufte Modell gelten.

A020A01A-AST

VERANTWORTLICHKEIT FÜR DIE WARTUNG

Die erforderlichen Wartungsmaßnahmen für Ihr neues Hyundai-Modell sind in Kapitel 5 aufgeführt. Als Kraftfahrzeughalter tragen Sie die Verantwortung dafür, daß alle vom Hersteller vorgeschriebenen Wartungsmaßnahmen in den entsprechenden Zeitabständen ausgeführt werden. Sollte das Fahrzeug extremen Fahrbeanspruchungen ausgesetzt werden, ist für einige Teile eine häufigere Wartung erforderlich. Auch die Wartungsmaßnahmen für Fahrzeuge, die einer hohen Fahrbelastung ausgesetzt sind, sind in Kapitel 5 aufgeführt.

A040A01A-AST

VORWORT

Wir danken Ihnen, daß Sie sich für dieses Hyundai-Modell entschieden haben. Wir freuen uns, Sie im wachsenden Kreis der anspruchsvollen Hyundai-Fahrer begrüßen zu können. Auf die fortgeschrittene Technik sowie die Qualitätskonstruktion jedes von uns gebauten Hyundai-Modells sind wir stolz.

Dieses Handbuch macht Sie mit den Merkmalen und dem Betrieb Ihres neuen Hyundai bekannt. Es sollte sorgfältig durchgelesen werden, da die in ihm enthaltenen Hinweise in großem Maße zur Zufriedenheit des neuen Autobesitzers beitragen können.

Darüber hinaus empfiehlt der Hersteller, alle Serviceleistungen und Wartungen von einem autorisierten Hyundai-Vertragshändler ausführen zu lassen. Die Hyundai-Vertragshändler sind darauf vorbereitet, Qualitätsserviceleistungen anzubieten, Wartungen auszuführen und mit anderen erforderlichen Hilfsleistungen zu Diensten zu sein.

A050A05A-AST

HYUNDAI MOTOR COMPANY

Hinweis: Da auch zukünftige Kraftfahrzeughalter auf die in diesem Handbuch enthaltenen Informationen angewiesen sind, lassen Sie bitte das Handbuch beim Verkauf dieses Hyundai-Modells im Fahrzeug.

Copyright 2005 Hyundai Motor Company. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Genehmigung der Hyundai Motor Company weder reproduziert, in einem Wiederherstellungssystem gespeichert noch in irgendeiner Form übertragen werden.

A070A01A-GST

VORSICHT: ÄNDERUNGEN AM HYUNDAI

Änderungen von Bauelementen können die Garantie des Herstellers aufheben Das Hyundai-Modell darf nicht in irgendeiner Form verändert werden. Veränderungen können die Sicherheit, Haltbarkeit und Leistung Ihres Hyundai beeinträchtigen. Veränderte oder dem Fahrzeug hinzugefügte Bauteile, die eine Beschädigung nach sich ziehen, fallen nicht unter die Garantie des Fahrzeugherstellers.

A080A01S-AST

EINGEBAUTE KRAFTFAHRZEUG SPRECHFUNKANLAGE

Das Fahrzeug ist mit einem elektronischen Kraftstoffeinspritzsystem und anderen elektronischen Bauelementen ausgerüstet. Eine falsch eingebaute oder unzureichend eingestellte Sprechfunkanlage kann den Betrieb der elektronischen Systeme beeinträchtigen. Aus diesem Grund sollten die Anweisungen des Sprechfunkgerät-Herstellers sorgfältig befolgt werden, oder der Hyundai-Händler steht Ihnen gerne für vorbeugende Maßnahmen oder besondere Anweisungen zur Verfügung.

A090A01A-AST

WARNHINWEISE ZUR SICHERHEIT UND ZUM FAHRZEUGSCHUTZ

Dieses Handbuch enthält Informationen, die als WARNUNG, VORSICHT und HINWEIS bezeichnet werden.

WARNUNG:

Dies weist darauf hin, daß ein Zustand Ihnen oder anderen Personen Schaden oder Verletzungen zufügen kann, wenn die Warnung nicht beachtet wird. Die Warnung beinhaltet Hinweise, die befolgt werden sollten.

VORSICHT:

Dies weist darauf hin, daß ein Zustand Ihr Fahrzeug oder die darin vorhandenen Geräte beschädigen könnte, wenn der Hinweis zur Vorsicht nicht beachtet wird. Der Vorsichtshinweis beinhaltet Ratschläge, die befolgt werden sollten.

HINWEIS:

Dies deutet darauf hin, daß interessante oder nützliche Informationen bereitgestellt werden.

A100A02L GST

Leitfaden zu Originalersatzteilen von Hyundai.

1. Was sind Originalersatzteile von Hyundai?

Originalersatzteile von Hyundai sind diejenigen Teile und Ersatzteile, die die Hyundai Motorcompany auch für die Fahrzeugproduktion verwendet. Speziell für unsere Kunden sind alle diese Teile auf maximale Sicherheit, Leistung und Zuverlässigkeit konzipiert und getestet.

1. Warum sollten Sie immer nur Originalersatzteile verwenden?

Originalteile von Hyundai sind so

konzipiert und gebaut, daß sie den strikten Anforderungen der primären Fahrzeug-produktion genügen. Die Verwendung imitiertier, gefälschter oder gebrauchter Ersatzteile führt zum Ausschluß der Hyundai-garanti für Neufahrzeuge sowie jeder anderen Hyundai-Garantie. Das gleiche gilt für Schäden oder Ausfall von Original-Ersatzteilen von Hyundai, sofern dies auf die Installation oder den Ausfall eines imitierten, gefälschten oder gebrauchten Ersatzteiles zurückzuführen sind - auch für solche Schadensfälle übernimmt die Hyundai Motorcompany keine Garantie.

1. Woher wissen Sie, daß Sie ein Originalersatzteil von Hyundai kaufen?

Schauen Sie nach dem Logo für Original-ersatzteile von Hyundai auf der Packung (siehe unten). Die Spezifikationen für Exportteile sind nur in Englisch aufgeführt.

Originalersatzteile von Hyundai werden ausschließlich durch autorisierte Hyundai Vertragshändler und Service-Händler vertrieben.

HYUNDAI

Genuine

Parts

A100A01L

A100A02L A100A04L

INHALT

ABSCHNITT

EIGENSCHAFTEN DES HYUNDAI 1

FAHREN MIT DEM HYUNDAI 2

IM NOTFALL 3

WARTUNG DES FAHRZEUGS 5

SELBSTHILFE 6

ABGASREINIGUNGSSYSTEM 7

VERBRAUCHERINFORMATION 8

TECHNISCHE DATEN DES FAHRZEUGS 9

STICHWORTVERZEICHNIS 10

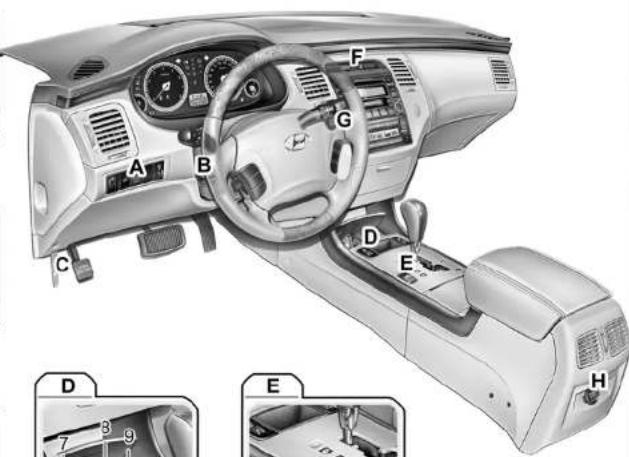

INSTRUMENTE UND REGLER (I)

B250A01TG-GST

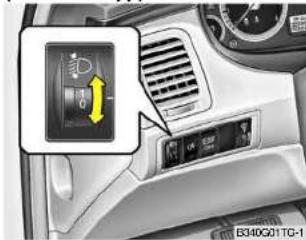

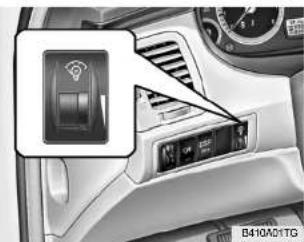

1. Scheinwerfer-Leuchtweitenregler (Falls vorhanden)

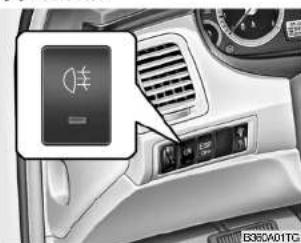

2. Nebelschlussleuchtenschalter
3. Elektronisches stabilitätsprogramm (ESP)
   (Falls vorhanden)
4. Instrumentenbrett-Helligkeitsregler

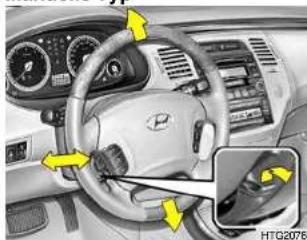

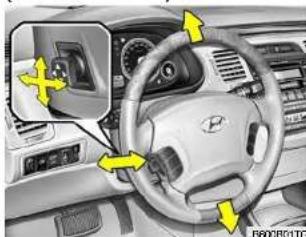

5. Verstellung des Lenkrads in zwei Ebenen

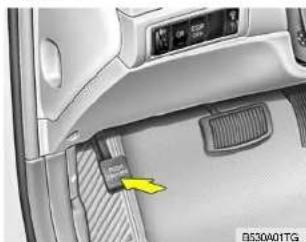

6. Motorhauben-Entriegelungshebel

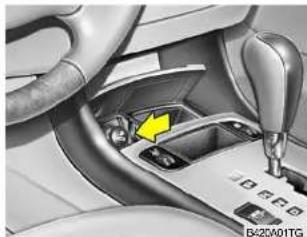

7. Zigaretten-Anzünder

8. Aschenbecher

9. Sitzheizung (Falls vorhanden)

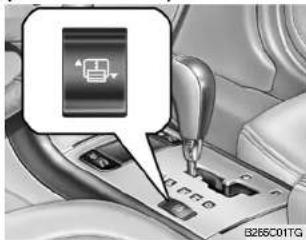

10. Heckscheibenrolloschalter (Falls vorhanden)

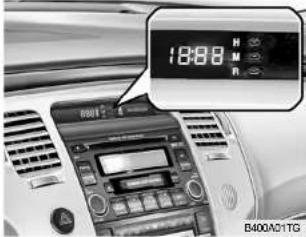

11. Digitale uhr
12. Beifahrer-Gurtwarnleuchte (Falls vorhanden)

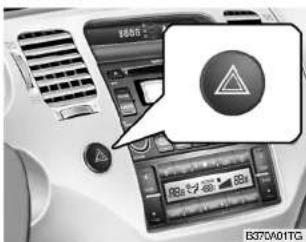

13. Schalter für Warnblinkanlage

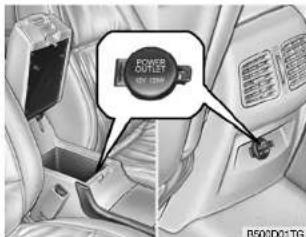

14. Steckdose

VORSICHT:

Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.

HINWEIS:

Die Anordnung des Schalters von Nr. 1 bis Nr. 4 kann den Optionen entsprechend geändert werden.

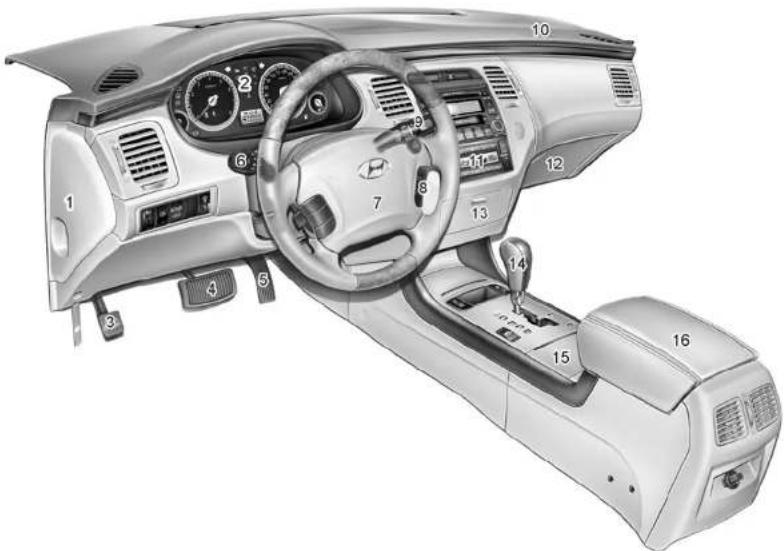

INSTRUMENTE UND REGLER (II)

B250B01TG-GST

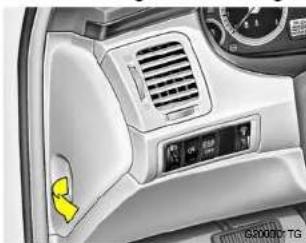

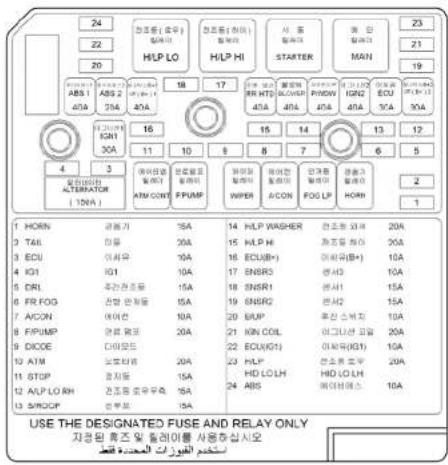

1. Sicherungskasten
2. Instrumententafal
3. Feststellbremspedal
4. Bremspedal
5. Gaspedal
6. Multifunktionslichtschalter/Schalter für Nebelscheinwerfer
7. Hom/Fahrerairbag-Modul
8. Geschwindigkeitsreglerschalter (Falls vorhanden)

9. Hebelfür Frontscheibenwischer/Scheibenwascher

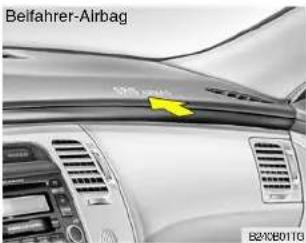

10. Beifahrer-Airbagmodul

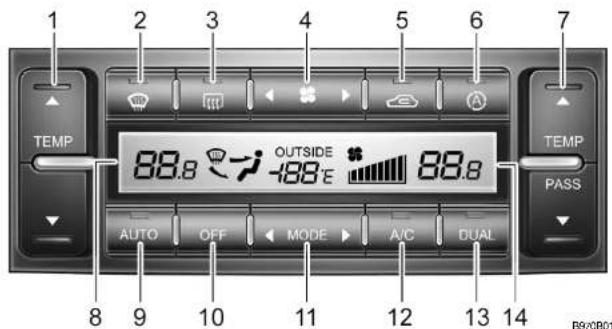

11. Heizung/Klimaanlagen-Bedienungstafel (Falls vorhanden)
12. Handschuhfach
13. Ablagefach
14. Schalthebel

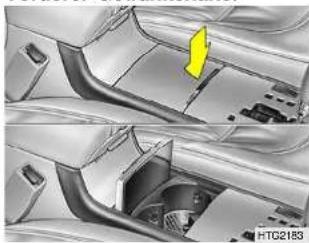

15. Vorderer Getränkehalter
16. Mittelkonsole

VORSICHT:

Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.

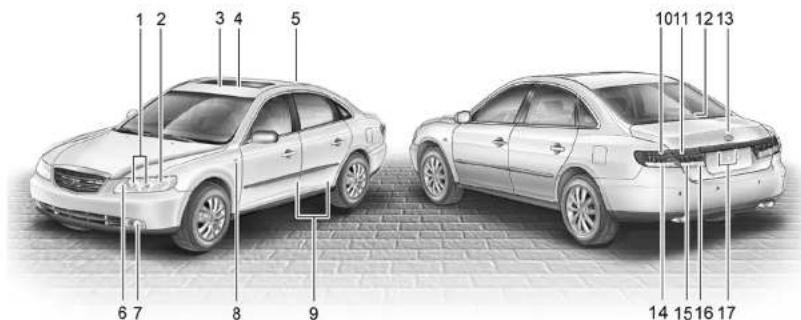

IHR FAHRZEUG AUF EINEN BLICK

B255A01TG-GST

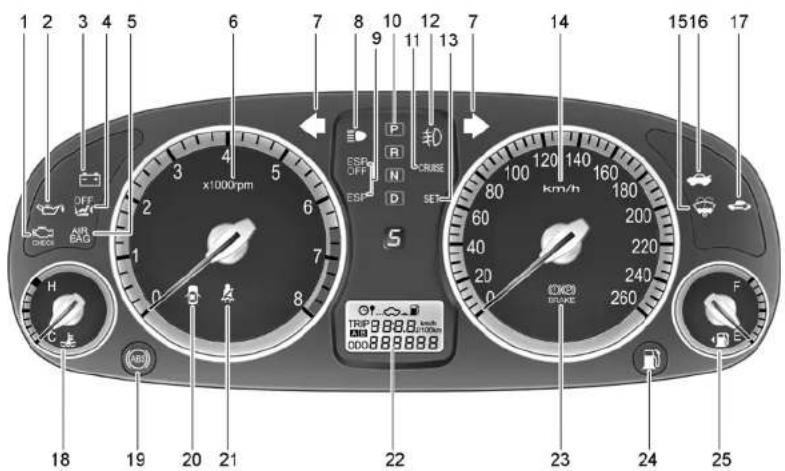

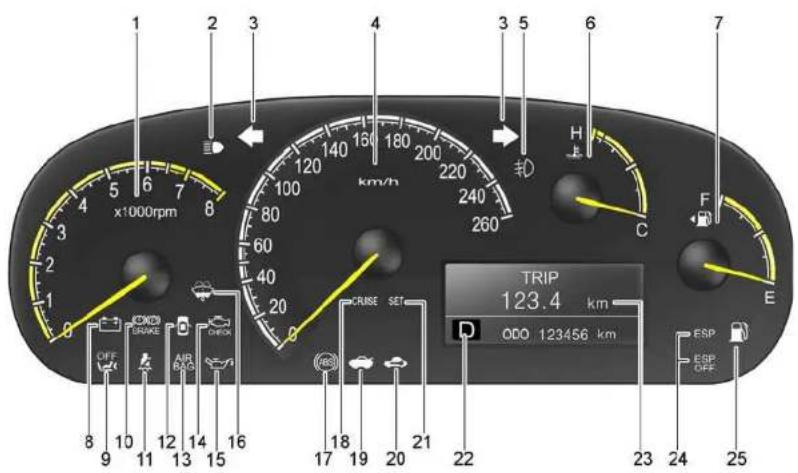

ANZEIGESYMBOLE DER INSTRUMENTENTAFEL

Blinker-Kontrolleuchten

Kontrolleuchte für Nebelscheinwerfer

Fernlichtkontrolleuchte

Motorwarnleuchte

Öldruck-Warnleuchte

Servicewarnanzeige (SRI) für das zusätzliche Rückhalte-system (SRS)

Feststellbrems-, Bremsflüssigkeits-stand-Warnleuchte

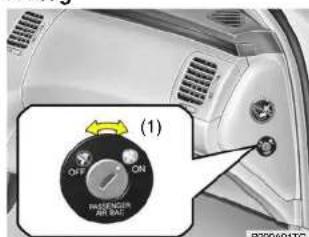

Kontrolleuchte für ausgeschalteten Beifahrer-Airbag

Batterielade-kontrolleuchte

ABS-Warnleuchte

[Non-Text]

ESP OFF Anzeigen für das Elektronische Stabilitätsprogramm

Kofferraumklappen-warnleuchte

CRUISE-Anzeigeleuchte (Falls vorhanden)

Kraftstoffwarnleuchte

SET-Anzeigeleuchte (Falls vorhanden)

Wamleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage

Wegfahrsperren-Anzeige

Gurtwarnleuchte und Warnton

* Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-62.

EIGENSCHAFTEN DES HYUNDAI

Empfehlungen zum Kraftstoff.... 1-2

Einfahren eines Neufahrzeugs 1-3

Wegfahrsperre 1-3

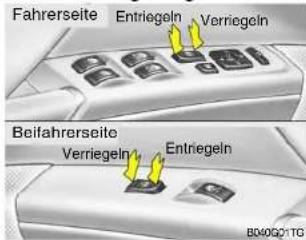

Türverriegelungen 1-8

Diebstahlalarm 1-12

Fenster 1-16

Sitze 1-20

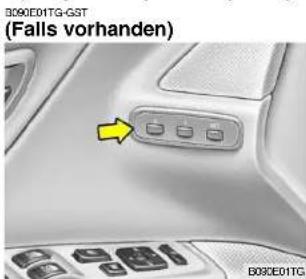

I.M.S (Integrierte Speichersystem) 1-24

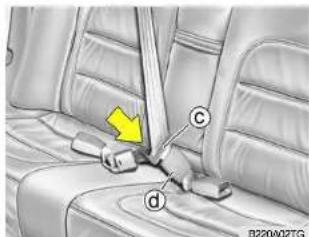

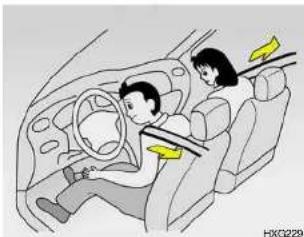

Sicherheitsgurte....1-29

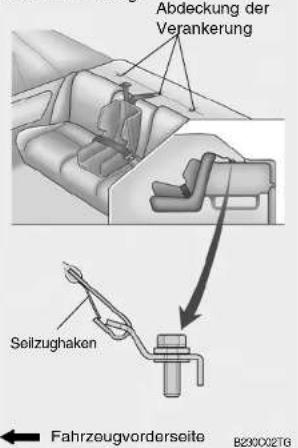

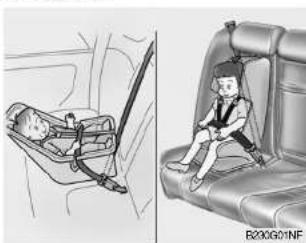

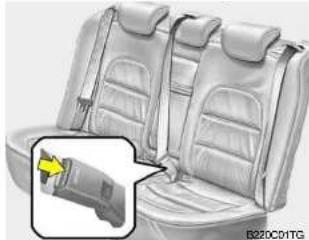

Kinderrückhaltesystem 1-35

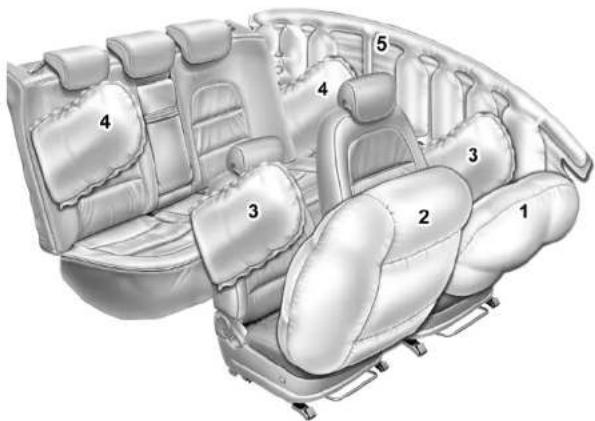

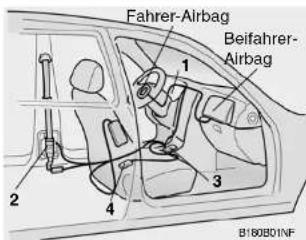

Zusätzliches Rückhaltesystem (Airbag) 1-45

Instrumentenfeld und Anzeigen 1-58

Anzeige und Warnleuchte 1-62

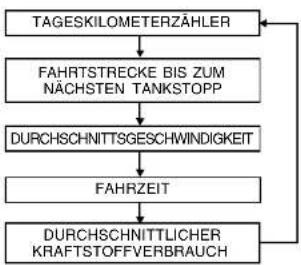

Bordcomputer 1-72

Kombi-schalter für Blinker und Fahrlicht 1-76

Schalter für Scheibenwischer und Waschanlage .....1-80

Schiebedach 1-89

Spiegel 1-97

Haubenen Triegelung 1-107

Geschwindigkeitsregler 1-112

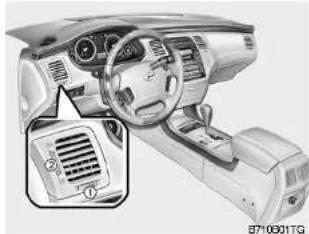

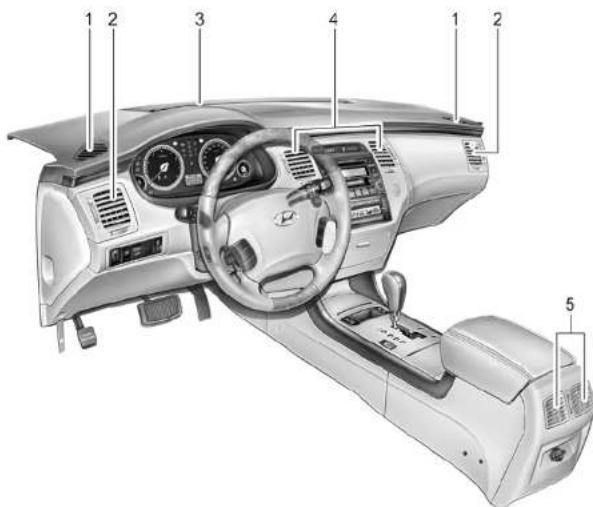

Bedienelemente von Heizung und Kühlgebläse .....1-116

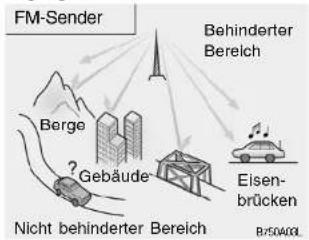

Stereoanlage 1-128

Scheibenantenne 1-133

1 EIGENSCHAFTEN DES HYUNDAI

2

EMPFEHLUNGEN ZUM KRAFTSTÖFF

B010A01A-GST

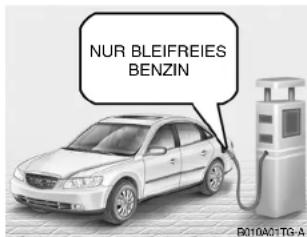

Verwendung von bleifrelem Ben- zin

Das Hyundai-Modell muß mit bleifreiem Benzin mit einer Oktanzahl von ROZ 91 oder höher betrieben werden. Durch die Verwendung von verbleitem Benzin wird der Katalysator unwirksam, und es kommt zu Fehlfunktionen des Abgasreinigungssystems. Dies kann darüber hinaus zu erhöhten Wartungsausgaben führen.

Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Benzin an Tankstellen verwendete Zapfeinrichtung nicht in die Kraftstofftanköffnung einführen.

B010B01A-AST

Und was Ist mit Gasohol?

Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiem Benzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Motors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einer unbestimmten Menge von ALKOHOL oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.

B010D02S-AST

Kein Methanol verwenden

Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt und Teile des Kraftstoffsystems können beschädigt werden.

VORSICHT:

Beschädigungen des Kraftstoff-systems und Leistungsverringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffen zurückzuführen sind, werden nicht von der befristeten Hyundai-Garantle für das neue Fahrzeug abgedeckt.

B010F01A-AST

Fahren im Ausland

Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:

o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.

EINFAHREN EINES NEUFAHRZEUGS

B021A01S-GST

Die ersten 2000 km

Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000 km die folgenden Empfehlungen beachtet werden:

o Nicht schneller fahren als 130 km/h.
o Während des Fahrens darauf achten, daß die Drehzahl des Motors sich bei einem Wert zwischen 2000 min ^-1 und 4000 min ^-1 (Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeit muß von Zeit zu Zeit variiert werden.

o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.

WEGFAHRSPERRE

B800A01NF-GST

Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird.

BBB0B01NF-GST

Drel Arten von Schlüsseln

Ihr Hyundai verfügt, wie in der Abbildung dargestellt, über zwei Arten von Schlüsseln.

1 EIGENSCHAFTEN DES HYUNDAI

4

1) Hauptschlüssel

Dieser Schlüssel dient der allgemeinen Benutzung nach der Aufzeichnung des ID-Codes auf dem Hauptschlüssel. Mit diesem Schlüssel können alle Schlösser am Fahrzeug geöffnet werden.

Auf der einen Seite des Schlüssels ist das Hyundai-Logo zu sehen; auf der anderen Seite ist ein "M"-Symbol eingeprägt.

2) Hilfsschlüssel

Im Gegensatz zum Hauptschlüssel funktioniert dieser Schlüssel nur im Zündschloß und bei den Türschlössern; es ist jedoch nicht möglich, den Kofferraum oder das Handschuhfach damit aufzuschließen. Auf der einen Seite des Schlüssels ist das Hyundai-Logo zu sehen; auf der anderen Seite ist ein "S"-Symbol eingeprägt.

Wird der Hilfsschlüssel einem Parkwächter übergeben, kann dieser damit weder den Kofferraum noch das Handschuhfach öffnen.

HINWEIS:

o Bevor der Hilfsschlüssel einem Parkwächter übergeben wird, sicherstellen, daß die Verriegelungshebel der Rücksitz-Sicherheitsverriegelung und die Kofferraumdeckel-Sicherheitsverriegelungen auf Position "LOCK" stehen.

o Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellen noch den Motor anlassen.

VORSICHT:

Beim Starten des Motors darauf achten, daß sich keine anderen Schlüssel mit Wegfahrsperrensystem in der Nähe befinden. Andernfalls kommt es möglicherweise zu Problemen beim Start oder der Motor stellt sich kurz nach dem Start ab.

Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuen Fahrzeugs nicht zu Problemen kommt.

B001A01LZ-GST

Vor Übergabe des Zusatzschlüssels an einen Parkservice-Angestellten

Wenn Sie den Zusatzschlüssel einem Parkservice-Angestellten übergeben, wird durch die folgende Vorgehensweise sichergestellt, daß Kofferraum und Handschuhfach Ihres Fahrzeugs nicht in Ihrer Abwesenheit geöffnet werden können.

1. Die Tür mit dem Hauptschlüssel entriegeln und öffnen.

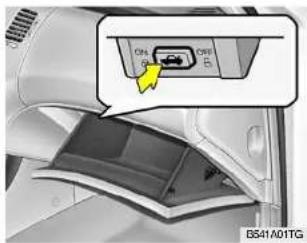

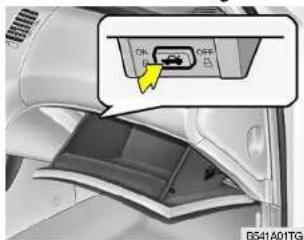

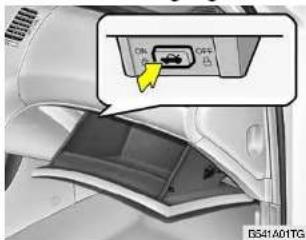

2. Die Kofferraumbetätigungstaste im Handschuhfach auf Position "OFF" stellen (nicht eingedrückt). In der Position "OFF" stellen kann der Kofferraum weder mit dem Kofferraumentriegelungshebel noch mit der Kofferraumöffnungstaste der Fernbedienung geöffnet werden.

3. Das Handschuhfach schließen und mit dem Hauptschlüssel verriegeln.
4. Den Zusatzschlüssel an den Park-service-Angestellten übergeben. Kofferraum und Handschuhfach sind sicher, da mit dem Zusatzschlüssel nur der Motor gestartet und die Türen ver- und entriegelt werden können.

BBDC01NF-GST

Schlüsselnummern

Bei der Fahrzeugübergabe befindet sich die Schlüsselnummer auf einem Anhänger an den Schlüsseln.

Die Schlüsselnummer an einem sicheren Ort aufbewahren, damit sie zur Hand ist, wenn weitere Schlüssel bestellt werden müssen. Neue Schlüssel sind unter Angabe der Schlüsselnummer bei jedem Hyundai-Händler erhältlich.

Im Interesse der Sicherheit sollte der Anhänger mit der Schlüsselnummer nach Erhalt des neuen Fahrzeugs vom Schlüsselring abgenommen werden. Aus Sicherheitsgründen kann Hyundai keine neuen Schlüsselnummern vergeben.

1 EIGENSCHAFTEN DES HYUNDAI

6

Sollten Sie zusätzliche Schlüssel benötigen oder haben Sie Ihre Schlüssel verloren, kann der autorisierte Hyundai-Händler neue Schlüssel für Sie anfertigen, wenn Sie die Schlüsselnummer angeben und den Hauptschlüssel abgeben können.

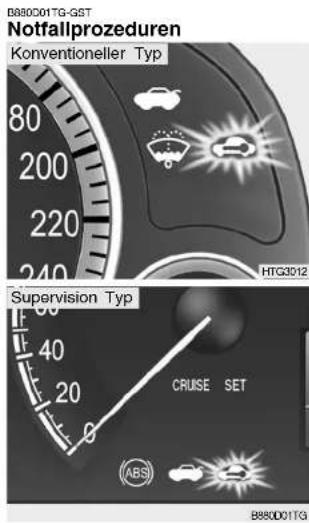

Wenn die Wegfahrsperrren-Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt, ist die Wegfahrspere gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüssel starten.

Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedur gestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort).

HINWEIS:

Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.

1. Zur Eingabe des Paßworts die Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwort vorgibt; die Wegfahrsperrenanzeige blinkt entsprechend der Zündschlüsseldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmal gedreht werden.

2.3\~10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich eingegeben wurden, die Zündung einschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. Wenn Sie nach Ablauf von 30 Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich.

HINWEIS:

Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Motor innerhalb von 3 Sekunden ohne Notfall-Prozedur erneut starten.

1. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut von Beginn an ausführen.

Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich den Hyundai-Vertragshändler aufsuchen.

VORSICHT:

o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich aus-geführt, müssen Sie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht starten können, müssen Sie das Fahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.

B00001Y-AST

BELEUCHTETES ZÜNDSCHLOSS

Beim Öffnen einer Tür wird das Zündschloss aus Gründen des Fahrkomforts beleuchtet. Das Licht erlöscht 10 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung.

1 EIGENSCHAFTEN DES HYUNDAI

8

TÜRVERRIEGELUNGEN

B040A01NF-AST

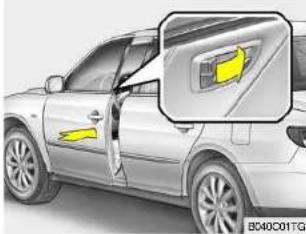

WARNUNG:

o Ungesicherte Türen sind gefährlich.

Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden - sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheitsgurte die Türverriegelung verhindern, daß die Autoinsassen im Falle eines Unfalls herausgeschleudert werden.

o Vor dem Offnen einer Tür unbedingt auf den Verkehr achten.
o Im Falle eines Unfalls wird die Tür automatisch entriegelt (falls vorhanden).

Die Tür nicht mit dem Schlüssel oder der Fernbedienung verriegeln, bis alle Insassen das Fahrzeug verlassen haben, da die Tür nicht mit dem Türverriegelungsknopfentriegelt werden kann, wenn sie mit dem Schlüssel oder der Fernbedienung (falls vorhanden) verriegelt wurde.

Das Zurücklassen von Kindern, hilflosen Erwachsenen oder Haustlieren im geschlossenen Fahrzeug ist sehr gefährlich. Sie können von der extreme Hitze überwältigt werden und schwere Verletzungen oder den Tod aufgrund eines Hitzschlags erleiden.

B040B01TG-AST

Ver- und Entriegeln der Vordertüren

o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln.

WARNUNG:

Die Tür nicht mit dem Schlüssel oder der Fernbedienung verriegeln, bis alle Insassen das Fahrzeug verlassen haben, da die Tür nicht mit dem Türverriegelungsknopf entriegelt werden kann, wenn sie mit dem Schlüssel oder der Fernbedienung (falls vorhanden) verriegelt wurde.

Das Zurücklassen von Kindern, hilflosen Erwachsenen oder Haustieren im geschlossenen Fahrzeug ist sehr gefährlich. Sie können von der extreme Hitze überwältigt werden und schwere Verletzungen oder den Tod aufgrund eines Hitzschlags erleiden.

B04DC02Y-AST

Abschließen von außen

Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden. Um die Türen von außen zu verriegeln, wird zunächst der Verriegelungsschalter im Auto auf "LOCK" gestellt, so daß die rote Markierung auf dem Schalter nicht zu sehen ist, und dann die Tür geschlossen.

Die Tür läßt sich nicht verriegeln, wenn der Zündschlüssel beim Schließen der Vordertüren noch im Zündschloß steckt. Dies ist normal.

HINWEIS:

o Achten Sie immer darauf, daß Sie den Zündschlüssel nicht im Auto vergessen, wenn Sie die Tür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl sollten beim Verlassen des Fahrzeugs immer der Zündschlüssel abgezogen, alle Fenster geschlossen und alle Türen verriegelt werden.

1 EIGENSCHAFTEN DES HYUNDAI

10

B040D01NF-AST

Verriegeln von Innen

Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken. Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden.

WARNUNG:

Den Innengriff während der Fahrt nicht betätigen. Wird die Tür während der Fahrt geöffnet, kann man aus dem Fahrzeug geschleudert und schwer verletzt oder gar getötet werden.

BD40G01NF-AST

Zentralverriegelung

Die Zentralverriegelungsschalter befindet sich auf den Armstützen von Fahrer und Beifahrer.

Sie werden durch Herunterdrücken des Türverriegelungsschalters betätigt. Wenn eine der Türen bei gedrücktem Schalter geöffnet ist, bleibt die Tür verriegelt, wenn sie geschlossen wird.

HINWEIS:

o Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalter nicht sichtbar.
o Die Fahrer- und Beifahrertüren können durch Ziehen am Innengriff geöffnet werden, auch wenn der Verriegelungsschalter auf Position "LOCK" steht.

HINWEIS:

o Nach dem Drücken auf den vorderen Teil des Fahrer- oder Beifahrertür-Verriegelungsschalters werden alle Fahrzeugtüren verriegelt.
o Nach dem Drücken auf den hinteren Teil des Schalters werden alle Fahrzeugtüren entriegelt.
o Die Fahrer- und Beifahrertüren können durch Ziehen am Innengriff geöffnet werden, auch wenn der vordere Teil des Fahrer- oder Beifahrertür-Verriegelungsschalters gedrückt wurde.

WARNUNG:

Nicht den Zentralverriegelungsschalter der Beifahrertür oder den Innentügriff betäutigen, wenn ein Kind auf dem Beifahrersitz sitzt. Wenn ein Kind die Tür entriegelt, kann er/sie die Tür versehentlich öffnen. Wenn er/sie die Tür während der Fahrt öffnet, kann er/sie aus dem Fahrzeug geschleudert und schwer verletzt oder gar getötet werden.

B040E04A-AST

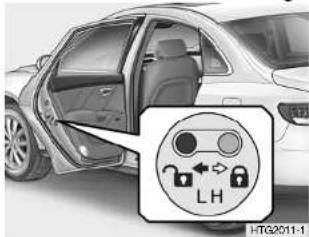

Hintertür mit Kindersicherung

Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieser Funktion kann die hintere Tür nicht von innen geöffnet werden. Der Einsatz der Kindersicherung empfiehlt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden.

1 EIGENSCHAFTEN DES HYUNDAI

12

DIEBSTAHLALARM

Zum Aktivieren der Kindersicherung, damit die Tür nicht mehr von innen geöffnet werden kann, den Kindersicherungshebel auf die Position "stellen und die Tür schließen. Den Hebel auf die Position "stellen, wenn die Tür normal betätigt werden soll.

Die Tür kann von außen normal mit dem Türgriff geöffnet werden.

B070A01A-GST (Falls vorhanden)

Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeug zu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite ist die "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönte eine laute Alarmsirene und die Blinker blinken auf.

B070B01TG-AST

Scharfstellung der Alarmanlage

Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß der folgenden Beschreibung aktiviert:

1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß die Motorhaube und der Kofferraum geschlossen sind.
3) Unter Verwendung der Funkfernbedienung die Türen verschließen.

Wenn die Schritte wie beschrieben durchgeführt wurden, leuchtet die Sicherheits-LED im Armaturenbrettauf der Beifahrerseite 30 Sekunden lang auf; danach blinkt die Leuchte, wenn das System scharfgestellt ist. Die Blinkerleuchten blinken einmal auf, um anzuzeigen, daß das System scharfgestellt ist.

HINWEIS:

1) Wenn eine Tür, der Kofferraum oder die Motorhaube nicht richtig geschlossen sind, wird das System nicht aktiviert.
2) Wenn dies geschieht, das System wie oben beschrieben erneut scharfstellen.

VORSICHT:

Das System sollte erst dann scharfgemacht werden, wenn alle Mittahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sich noch jemand im Fahrzeug aufhält (aufhalten), kann der Alarm aktiviert werden, wenn die Türen geöffnet werden.

B070C01NF-GST

Zweite Stufe: Alarm

Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt:

1) Eine vordere oder hintere Tür wird ohne die Funkfernbedienung geöffnet.
2) Der Kofferraum wird ohne den Schlüssel geöffnet.
3) Die Motorhaube wird geöffnet.

Die Alarmsirene ertönt, und die Blinkerleuchten blinken kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Sender entriegeln.

VORSICHT:

Den Motor nicht starten, während die Alarmanlage eingeschaltet ist.

B070D01TG-GST

Entschärfen der Alarmanlage

Das System wird entschärft, wenn die Fahrer- oder Beifahrertür durch Drücken der Taste "UNLOCK (☐) auf der Fernbedienung entriegelt wird.

Nach dem obigen Schritt blinken die Blinkerleuchten blinken zweimal auf, um anzuzeigen, daß das System entschärft ist.

HINWEIS:

Obwohl das System entschärft ist, blinkt die LED weiter. Zum Ausschalten der Leuchte den Schlüssel in das Zündschloß stecken.

1 EIGENSCHAFTEN DES HYUNDAI

14

Wenn die Türen, der Kofferraumdeckel oder die Motorhaube innerhalb eines Zeitraums von 30 Sekunden nicht geöffnet werden, wird das System wieder scharfgemacht.

HINWEIS:

Wenn das System dadurch durch Drückender Taste "DOOR" entschärft wird, leuchtet die Innenleuchte 30 Sekunden lang auf.

VORSICHT:

Nur mit der Funkfernbedienung kann die Anlage entschärft werden. Wenn die Anlage mit der Funkfernbedienung nicht entschärft werden kann, müssen die folgenden Schritte durchgeführt werden:

1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in das Zündschloß und drehen Sie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden.
   Danach ist die Anlage entschärft.

BD70FD1NF-GST

Funkfernbedienung

Verriegeln der Türen

1. Alle Türen schließen.
2. Die "☐" Taste auf der Funkfernbedienung drücken.
3. Hierdurch werden alle Türen verriegelt, die Blinkleuchten blinken einmal und zeigen dadurch an, daß das System aktiviert wurde.

Entriegeln der Türen

1. Die "☐" Taste auf der Funkfernbedienung drücken.
2. Hierdurch werden alle Türen entriegelt, die Blinkleuchten blinken zweimal und zeigen dadurch an, daß das System inaktiviert wurde.

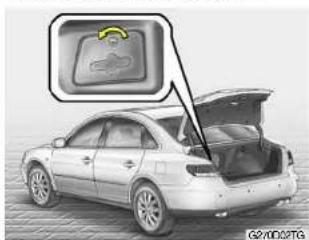

Entriegeln des

Kofferraumdeckels

Zum Entriegeln des Kofferraumdeckels

" " wird die hierfür vorgesehene

Taste der schlüssellosen

Zentralverriegelung gedrückt.

B070E01NF-GST

Batterie auswechseln

Wenn die Batterie der Funkfernbedienung nur noch eine schwache Ladung aufweist, muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und die LED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden.

Batterietyp : CR2032

Anweisungen für die Auswechslung:

1. Das Gehäuse, wie in der Abbildung dargestellt mit einer Münze öffnen.

1. Die alte Batterie aus dem Gehäuse nehmen. Die neue Batterie polaritätsrichtig (+ Seite nach oben) in die Funkfernbedienung einsetzen. Die verbrauchte Batterie entsorgen.

1 EIGENSCHAFTEN DES HYUNDAI

16

FENSTER

B00001NF-GST

1. Fensterheberschalter Fahrerseite
2. Fensterheberschalter Beifahrerseite
3. Fensterheberschalter Fondpassagier (linke Seite)
4. Fensterheberschalter Fondpassagier (rechte Seite)
5. Fensterverriegelungsschalter

B060001TG

B080AD1TG-GST

ELEKTRISCHE ENSTERHEBER

Die elektrischen Fensterheber funktionieren nur, wenn der Zündschlüssel auf Stellung "ON" steht. Die Hauptschalter befinden sich auf der Armstütze des Fahrers und betätigen die vorderen und hinteren Fenster auf beiden Seiten des Fahrzeugs. Die Fenster werden durch Drücken des entsprechenden Schalters geöffnet und durch Hochziehen des Schalters geschlossen. Zum Öffnen des Fensters auf der Fahrerseite den Schalter halb nach unten drücken. Das Fenster bewegt sich so lange, wie der Schalter gedrückt wird.

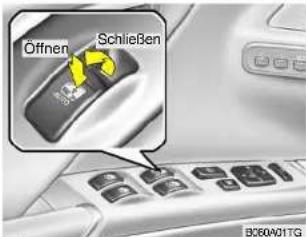

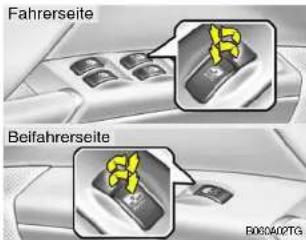

Automatisches Öffnen/

Schließen der vorderen Fenster

Das automatisch öffnende/schließende Fenster wird mit dem Fensterschalter auf der Armstütze von Fahrer- und Beifahrer betätigt.

Um das Fenster automatisch ganz zu öffnen, den Schalter ganz herunterdrücken. Um das Fenster automatisch ganz zu schließen, den Schalter ganz hochziehen. Im Automatikbetrieb öffnet oder schließt sich das Fenster ganz, auch wenn der Schalter losgelassen wird.

Den Schalter in die der Bewegung des Fensters entgegengesetzte Richtung drücken oder ziehen, um das sich bewegende Fenster in der gewünschten Position anzuhalten.

HINWEIS:

Wurde die Batterie neu aufgeladen oder abgeklemmt, muß das Fensterautomatiksystem wie folgt rückgestellt werden:

1. Die Zündung einschalten.
2. Jedes Fenster schließen und alle Fensterheberschalter noch mindestens 0,5 s weiter hochziehen, nachdem das Fenster ganz geschlossen ist.

Wenn die Fensterautomatik nicht rückgestellt wird, funktioniert sie möglicherweise nicht einwandfrei.

1 EIGENSCHAFTEN DES HYUNDAI

18

Fensterverriegelung

Um während der Fensteröffnung anzuhalten, den Schalter ziehen und loslassen. Um zu vermeiden, daß die Fenster von im Fond sitzenden Mitfahrern betätigt werden, ist ein Fensterverriegelungsschalter (2) in der Armstütze auf der Fahrerseite vorhanden. Zum Verriegeln der Hintertürfenster den Fensterverriegelungsschalter drücken. Um den normalen Betrieb wieder einzustellen, den Fensterverriegelungsschalter ein zweites Mal drücken.

HINWEIS:

Die Fensterheber können noch 30 Sekunden lang betätigt werden, nachdem der Zündschlüssel auf die Positionen "ACC" oder "LOCK" gedreht oder aus dem Zündschloß abgezogen wurde.

Werden die Vordertüren jedoch innerhalb dieses 30-Sekunden-Zeitraums geöffnet, können die Fensterheber erst wieder betätigt werden, wenn der Zündschlüssel auf die Position "ON" gedreht wurde.

B060C01TG-GST

Vordere Sicherheitsfenster

Wenn die Aufwärtsbewegung des Fensters durch einen Gegenstand oder ein Körperteil blockiert wird, erkennt das Fenster den Widerstand und stoppt die Aufwärtsbewegung.

Das Fenster senkt sich dann um etwa 30 cm, damit der Gegenstand entfernt werden kann.

VORSICHT:

Sicherheitsfenster

o Das

funktioniert nur beim automatischen Schließen des Fensters.

Die Sicherheitsfunktion des Fensters funktioniert nicht, wenn das Fenster durch Verwendung der Halbgedrückt-Position des Fensterheberschalters geschlossen wird.

o Wird ein Gegenstand mit einem Durchmesser von weniger als 4 mm zwischen Fensterschelbe und oberem Fensterprofil eingeklemmt, wird er von der Sicherheitsfunktion nicht erkannt.

Daher vor dem Schließen eines Fensters sicherstellen, daß sich nichts im Weg befindet.

WARNUNG:

o Darauf achten, daß keine Köpfe, Gliedmaßen oder andere Körperteile von Mitfahrern von einem sich schließenden Fenster eingeklemmt werden können.
o Niemals den Hauptschalter an der Fahrertür und die einzelnen Schalter an den entsprechenden Türen gleichzeitig in verschiedene Richtungen betätigen. Andernfalls wird das Fenster angehalten und kann dann weder geöffnet noch geschlossen werden.
o Kinder nicht im Fahrzeug allein lassen. Aus Sicherheitsgründen immer den Zündschlüssel abzlehen.

E080D01TG-GST

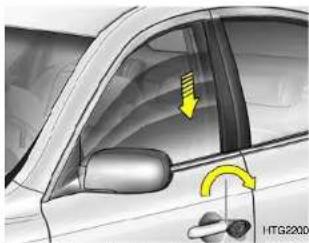

Öffnen und Schließen der Fenster mit dem Schlüssel

Die Fenster in der Fahrer- und Beifahrertür können durch Einstecken des Schlüssels in die Fahrertür geöffnet oder geschlossen werden.

Zum Schließen der Fenster den Schlüssel 3 Sekunden lang zur Vorderseite des Fahrzeugs drehen. Wird der Schlüssel beim Schließen des Fenster zum Fahrzeugheck gedreht, stoppt das Fenster die Aufwärtsbewegung.

Zum Öffnen der Fenster den Schlüssel 3 Sekunden lang zum Fahrzeugheck drehen.

Wird der Schlüssel beim Öffnen des Fenster zur Fahrzeugvorderseite gedreht, stoppt das Fenster die Abwärtsbewegung.

WARNUNG:

Darauf achten, daß keine Köpfe, Gliedmaßen oder andere Körperteile von Mitfahrern von einem sich schließenden Fenster eingeklemmt werden können.

1 EIGENSCHAFTEN DES HYUNDAI

20

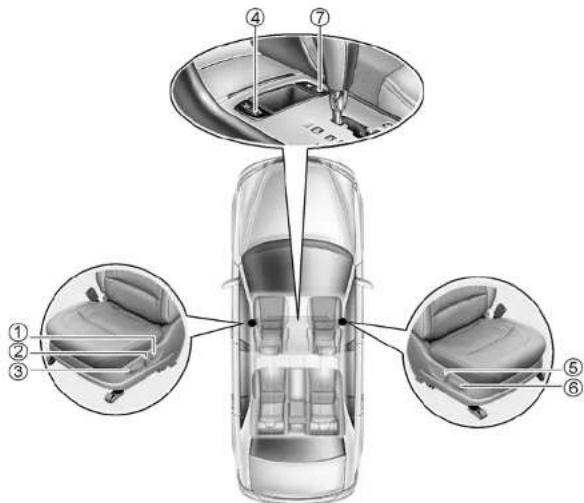

SITZE

B080A01TG-GST

1. Drehregler für Lendenwirbelstütze
2. Lehnenneigungsdrehregler
3. Entriegelungshebel zur Sitzverstellung nach vorne/hinten, Sitzhöhenverstellregler
4. Sitzheizungsschalter (falls vorhanden)

Beifahrersitz

1. Lehnenneigungsdrehregler
2. Entriegelungsknopf zur Sitzverstellung nach vorne/hinten
3. Sitzheizungsschalter (falls vorhanden)

B000A01TG-A

B09DA01TG-AST

ELEKTRISCH VERSTELLBARE VORDERSITZE

Die Vordersitze können mit dem Einstellknopf des Sitzes eingestellt werden. Der Sitz sollte vor Fahrtbeginn in die entsprechende Position gebracht werden, damit das Lenkrad, die Pedale und die Schalter auf dem Armaturenbrett leicht erreichbar sind.

VORSICHT:

Nicht zwei Tasten zur gleichen Zeit betätigen.

WARNUNG:

o Niemals versuchen, den Sitz zu verstellen, wenn das Fahrzeug nicht steht ist. Dies könnte dazu führen, daß Sie die Kontrolle über das Fahrzeug verlieren und einen Unfall verursachen, der zu Tod, schweren Verletzungen oder Sachschaden führen kann.
o Nicht in der Nähe des Airbags sitzen oder sich unnötigerweise daran anlehnen, damit bei seiner Zündung im Falle eines plötzlichen Halts oder Aufpralls ein besserer Schutz gewährleistet ist.

B090B01NF-GST

Den Sitz vor- oder zurückstellen

Die Einstelltaste nach vome oder hinten bewegen, um den Sitz vorwärts oder rückwärts in die gewünschte Position zu bringen. Die Taste loslassen. Der Sitz wird dann in dieser Position arretiert.

1 EIGENSCHAFTEN DES HYUNDAI

22

B090D01NF-AST

Einstellen des

Sitzlehnenwinkels

Den oberen Teil des Knopfes nach vorne oder hinten ziehen, um die Sitzlehen auf die gewünschte Position einzustellen.

Den Knopf loslassen, damit die Sitzlehne in dieser Position bleibt.

WARNUNG:

Um die Verletzungsgefahr im Falle eines Zusammenstoßes oder eines plötzlichen Anhaltens zu minimieren, sollte sowohl der Sitz des Fahrers als auch der des Belfahrers während der Fahrt auf eine beinahe aufrechte Position eingestellt werden.

Der von den Sicherheitsgurten und vom Airbag gewährleistete Schutz kann stark beeinträchtigt werden, wenn der Sitz zurückgelehnt wird. Durch das Zurücklehnen eines Sitzes wird die Gefahr erhöht, daß der Benutzer unter dem Sicherheitsgurt hindurchrutscht, wodurch im Falle eines plötzlichen Anhaltens oder eines Unfalls schwere Verletzungen verursacht werden können.

B000002JM-GST

Einstellbare Kopfstützen

Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach oben ziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dann den Verriegelungsknopf betätigen, um sie ganz herauszuziehen. Nur durchführen, wenn der Sitz nicht belegt ist.

WARNUNG:

o Damit die Kopfstütze im Falle eines Unfalls größtmöglichen Schutz bieten kann, muß sie so eingestellt werden, daß die Mitte der Kopfstütze auf Augenhöhe des Insassen liegt. Aus diesem Grund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem der Körper von der Sitzlehne entfernt gehalten wird.

o Die Kopfstütze niema entfernen, da das Verletzungsrisiko dadurch erhöht wird.

Richtig eingestellte Kopfstützen können Nackenverletzungen vermeiden helfen.

o Die Höhe der Kopfstützen nicht während der Fahrt einstellen.

B081D01LZ-AS1

Vor und zurück kippen

Die Kopfstütze läßt sich durch Ziehen nach vorne in drei verschiedene Positionen kippen. Zum Zurückkippen die Kopfstütze ganz nach vorne ziehen und dann loslassen. Die Kopfstütze so einstellen, daß Kopf und Nacken richtig gestützt werden.

B083D01NF-AST

Aktive Kopfstützen

Die aktive Kopfstütze bewegt sich nach vorne und oben, wenn ein Heckaufprall erfaßt wird. Dadurch werden das Zurückschlagen des Kopfes von Fahrer und Beifahrer und daraus folgende Nackenverletzungen verhindert.

1 EIGENSCHAFTEN DES HYUNDAI

24

B09DE01TG-AST Lendenwirbelstütze (nur Fahrersitz)

Zum Einstellen der Lendenwirbelstütze den Schalter außen am Sitzpolster drücken. Zum Verstärken der Lendenwirbelstütze den Schalter vorne eindrücken. Zum Verringern der Lendenwirbelstütze den Schalter hinten eindrücken.

B09DC01Y-AST Höhenelnstellung des Sitzpolsters (nur Fahrersitz)

Wenn der vordere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der vordere Teil des Sitzpolsters angehoben oder gesenkt. Wenn der hintere Teil der Einstelltaste nach oben oder unten bewegt wird, wird der hintere Teil des Sitzpolsters angehoben oder gesenkt.

I.M.S (Integrierte Speichersystem)

Die Bedienungselemente für das integrierte Speichersystem befinden sich auf der Fahrertürverkleidung. Nachdem Sie die Position des Fahrersitzes und der Lenksäule (bei Vorhandensein der elektrischen Lenkradeinstellung in zwei Richtungen) eingestellt haben, können Sie diese Einstellung mit Hilfe des I.M.S. speichern. Im I.M.S. können zwei verschiedene Fahrerprofile ge-speichert werden. Beim Einschalten der Zündung wird die gespeicherte Position automatisch eingestellt.

HINWEIS:

o Wurde die Batterie neu aufgeladen oder abgeklemmt, wird der Positionsspeicher gelöscht.

o Der Summer ertönt zehnmal, wenn eine Störung im integrierten Speichersystem vorliegt. Lassen Sie das I.M.S. in einer Hyundai-Vertragswerkstatt überprüfen.

I.M.S.-Schalter

Er befindet sich auf der Armstützen des Fahrers und funktioniert wie folgt:

SET: Wenn die Taste gedrückt wird, speichert das System die Position mit einem Piepton.

1,2: Das System kann Positionen von bis zu 2 Insassen speichern.

Speichern der Sitzposition

1. Den Wählhebel bei eingeschalteter Zündung auf Position "P" stellen.
2. Stellen Sie die Position des Fahrersitzes und der Lenksäule (bei Vorhandensein der elektrischen Lenkradeinstellung in zwei Richtungen) wie gewünscht ein.
3. Die Taste "SET" auf dem I.M.S. drücken, bis das Signal ertönt.
4. Innerhalb von fünf Sekunden Taste "1" oder "2" drücken, bis das Signal zweimal ertönt. Durch den Piepton wird bestätigt, daß die Positionen im I.M.S. gespeichert wurden.

VORSICHT:

In den folgenden Situationen läßt sich das I.M.S. nicht aktivieren.

1. Wenn die Zündung ausgeschaltet ist.
2. Wenn das Fahrzeug schneller als 3 km/h fährt.
3. Wenn der Sitz eingestellt wird.
4. Wenn der Wählhebel nicht in Position "P" steht.

Aktivieren der gespeicherten Position

1. Den Wählhebel bei eingeschalteter Zündung auf Position "P" stellen.
2. Beim Drücken von Taste "1" oder "2" wird die für diese Taste gespeicherte Position automatisch eingestellt.

VORSICHT:

In den folgenden Situationen läßt sich das I.M.S. nicht aktivieren.

1. Wenn die Zündung ausgeschaltet ist.
2. Wenn das Fahrzeug schneller als 3 km/h fährt.
3. Wenn der Sitz eingestellt wird.
4. Wenn der Wählhebel nicht in Position "P" steht.

1 EIGENSCHAFTEN DES HYUNDAI

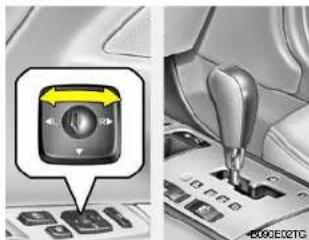

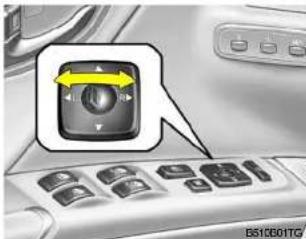

Einparkhilfe

Bewegt sich das Fahrzeug rückwärts, bewegen sich der/die Außenspiegel nach unten, um das Rückwärtseinparken zu erleichtern. Entsprechend der Position des Außenspiegelschalterbewegen sich die Außenspiegel wie folgt.

L : Wenn der Außenspiegel-Fernbedienungsschalter auf Position "L" steht, bewegen sich beide Außenspiegel nach unten.

R :Wenn der Außenspiegel-Fernbedienungsschalter auf Position "R" steht, bewegt sich nur der Beifahrer-Außenspiegel nach unten.

Neutral: Wenn der Außenspiegel-Fernbedienungsschalter in der mittleren Stellung steht, bewegt sich keiner der Außenspiegel bei Rückwärtsfahrt.

HINWEIS:

Wenn die Zündung ausgeschaltet wird, der Wählhebel auf eine andere Position als "R" gestellt wird oder der Außenspiegel-Fernbedienungsschalter in die mittlere Stellung gestellt wird, bewegen sich die Außenspiegel automatisch zurück in ihre Ausgangsposition.

B100A01TG-GST

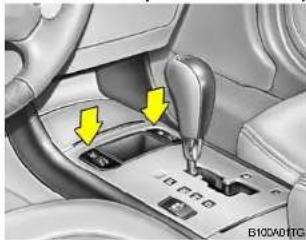

SITZHEIZUNG (Falls vorhanden)

Die Vordersitze können bei eingeschalteter Zündung einzeln beheizt werden. Wenn der Schalter eingeschaltet ist, wird auf dem Schalter eine Ziffer zwischen 1 und 5 (5 = wärmste Einstellung) angezeigt.

Zum Ausschalten der Sitzheizung den Schalter auf 0 stellen.

HINWEIS:

o Die Sitzheizung arbeitet nicht, wenn die Umgebungstemperatur warm genug ist.
o Wenn die Sitzheizung bei einer Umgebungstemperatur unter 24 °C nicht funktioniert, muß sie von einem Vertragshändler überprüft werden.

WARNUNG:

Auf folgende Personen nach dem Einschalten der Sitzheizung besonders achten: Säuglinge, Kinder, ältere Menschen, Betrunkene, Personen unter dem Einfluss von Schlaf- oder Grippemitteln.

B110A01NF-GST

UMKLAPPEN DER RÜCKSITZLEHNEN

o Zum Entriegeln der Sitzlehne am Sitzlehnenentriegelungshebel ziehen und dann die Sitzlehne nach vorne ziehen.
o Wird die Rücksitzlehne wieder in ihre aufrechte Position gebracht, grundsätzlich durch Ziehen und Drücken an der Oberkante der Rückenlehne sicherstellen, daß sie eingerastet ist.

WARNUNG:

Mit Hilfe der umlegbaren Rücksitzlehnen können größere Gegenstände als normalerweise möglich transportiert werden. Keine Personen auf den umgeklappten Rücksitzlehnen sitzen lassen. Im Falle eines Unfalls oder bei piötzlichem Bremsen kann dies zu Verletzungen führen, da es sich hier um keine ausgewiesene Sitzposition handelt und die Sicherheitsgurte bei umgeklappten Rücksitzlehnen nicht zugänglich sind.

B065D01TG-AST

Einstellbare Kopfstützen

Kopfstützen dienen dazu, das Risiko von Nackenverletzungen zu verringern. Zum Anheben die Kopfstütze nach oben ziehen. Zum Herausnehmen die Kopfstütze bis zum Anschlag hochziehen und dann den Verriegelungsknopf betätigen, um sie ganz herauszuziehen. Nur durchführen, wenn der Sitz nicht belegt ist.

WARNUNG:

o Damit die Kopfstütze im Falle eines Unfalls größtmöglichen Schutz bieten kann, muß sie so eingestellt werden, daß die Mitte der Kopfstütze auf Augenhöhe des Insassen liegt. Aus diesem Grund ist es nicht empfehlenswert, ein Polster zu benutzen, mit dem der Körper von der Sitzlehne entfernt gehalten wird.
o Die Kopfstütze niemals entfernen, da das Verletzungsrisiko dadurch erhöht wird. Richtig eingestellte Kopfstützen können Nackenverletzungen vermelden helfen.

B120A01NF-GST

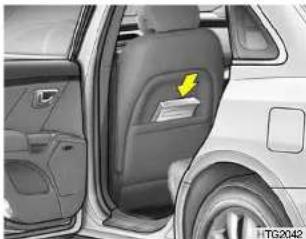

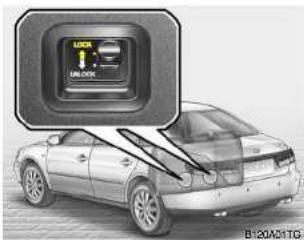

SICHERHEITSSCHLOSS DER RÜCKSITZLEHNE

Befindet sich der Verriegelungsknopf der Rücksitzlehne (auf der Rückseite der Rücksitzlehne) in Position "LOCK", kann die Rücksitzlehne mit Hilfe des Sitzlehnenentriegelungshebels nicht mehr umgeklappt werden. Um die Rücksitzlehne umklappen zu können, muß der Verriegelungsknopf auf Position "UNLOCK" stehen. Der Rücksitzlehnenverriegelungsknopf dient dazu, den unautorisierten Zugang zum Kofferraum zu verhindern.

SICHERHEITSGURTE

29

B140A01S-AST

SICHERUNG DES RÜCKSITZES

Zur Sicherheit aller Insassen dürfen Gepäck oder andere Lasten nicht höher gestapelt werden als bis zur Oberkante des Rücksitzes. Darüber hinaus sollten keine schweren Gegenstände auf der Hutablage transportiert werden, da sie beim Bremsen oder im Falle eines Aufpralls nach vorne geschleudert werden können.

B150A02A-GST

SCHUTZ DURCH

SICHERHEITSGURTE

Alle Fahrzeuginsassen müssen grundsätzlich Sicherheitsgurte anlegen. Dies ist gesetzlich vorgeschrieben.

Wird diese grundlegende Sicherheitsvorkehrung beachtet, so wird die Verletzungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt. Darüber hinaus gelten die folgenden Empfehlungen:

B150001Y-GST

Babys oder Kleinkinder

In einigen Ländern, u.a. in Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz-Schutzsystems vorgeschrieben. Unabhängig davon, ob dies gesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes oder eines Kinderschutzsystems.

HINWEIS:

Kleinkinder werden am besten durch ein Kinder-Rückhaltesystem geschützt.

B150C01A-GST

Größere Kinder

Größere Kinder müssen auf dem Rücksitz Platz nehmen und den Sicherheitsgurt anlegen. Befindet sich ein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurt geschützt werden. Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutz im Fall eines Unfalls für Kinder wird durch Verwendung eines geeigneten Kinder-Rückhaltesystems gewährleistet.

B150D01A-AST

Schwangere Frauen

Auch für schwangere Frauen empfiehlt sich die Verwendung des Sicherheitsgurts, um bei einem Unfall das Verletzungsrisiko herabzusetzen. Der Sicherheitsgurt muß so niedrig und bequem wie möglich über die Hüften, und nicht über den Unterleib gespannt werden. Für genauere Informationen einen Arzt befragen.

1 EIGENSCHAFTEN DES HYUNDAI

30

B150E01A-AST

Verletzte Personen

Auch beim Transport einer verletzten Person muß der Sicherheitsgurt verwendet werden. Ist dies erforderlich, einen Arzt für genauere Informationen befragen.

B150F01A-AST

Pro Gurt nur eine Person

Ein einzelner Sicherheitsgurt darf niemals für zwei Personen (einschließlich Kinder) verwendet werden. Dies kann die Schwere von Verletzungen im Falle eines Unfalls erhöhen.

B150G01A-AST

Nicht im Liegen fahren

Um das Verletzungsrisiko im Falle eines Unfalls zu vermeiden, und um die maximale Wirksamkeit des Sicherheitsgurtsystems zu gewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und der Beifahrersitz muß sich in senkrechter Position befinden. Die korrekte Funktion des Sicherheitsgurts ist nicht gewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn der Beifahrersitz in die volle Liegestellung positioniert wird.

B160A01A-AST

PFLEGE DER SICHERHEITS- GURTE

Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht zerlegt oder verändert werden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäuse nicht von den Sitzscharnieren, von Türen oder anderen Dingen beschädigt werden.

WARNUNG:

Wird die Rücksitzlehne wieder in ihre aufrechte Position gebracht, durch Ziehen und Drücken an der Oberkante der Rückenlehne grundsätzlich sicherstellen, daß sie in Ihrer Position eingerastet Ist. Dabei ist darauf zu achten, daß das Gurtgewebe und die Sicherheitsgurte nicht eingeklemmt, geknickt oder beschädigt werden.

B180B01A-AST

Regelmäßige Überprüfung

Es ist zu empfehlen, daß alle Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oder Beschädigung irgendeiner Art überprüft werden. Beschädigte Teile des Systems müssen so schnell wie möglich ausgewechselt werden.

B160C01A-AST

Sicherheitsgurte sauber und trocken halten

Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife und warmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermittel dürfen nicht verwendet werden, da sie das Gewebe beschädigen und schwächen können.

B160001A-AST

Auswechslung der Sicherheitsgurte

Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigung sichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai-Vertragshändler zu richten.

B170A04A GST

Sicherheitsgurt- Höhenverstellung

Die Höhe der Schultergurtverankerung kann vierfach verstellt werden.

Wenn der Sicherheitsgurt zu eng am Hals anliegt, ist nicht der wirksamste Schutz gewährleistet. Die Gurhöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft und nicht am Hals anliegt.

Zum Einstellen der Höhe der Verankerung den Höheneinsteller in die entsprechende Position anheben oder absenken. Zum Anheben den Höheneinsteller hochziehen. Zum Absenken den Höheneinsteller herunterdrücken und dabei den Einstellerknopfdrücken.

Den Knopf loslassen, damit der Anker einrastet. Den Entriegelungsknopf bewegen, um sicherzustellen, daß er richtig eingerastet ist.

WARNUNG:

o Der Verstellmechanismus muß vor der Abfahrt in einer der 4 Positioneneingerastet sein.

o Eine falsch eingestellte Höhe des Schultergurtes reduziert die Rückhaltewirkung des Sicherheitsgurtes im Falle eines Zusammenstoßes.

B180AD1Y-GST

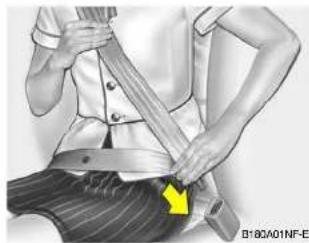

SICHERHEITSGURTE (3-Punkt-Gurt mit Rückhalteautomatik) Anlegen des Sicherheitsgurtes

Zum Anlegen des Sicherheitsgurts muß dieser gleichmäßig herausgezogen und die Metallasche in das Gurtschloß eingerastet werden. Wird dieser Ablauf unterbrochen, blockiert der Gurt, und er läßt sich nicht weiter herausziehen. In diesem Fall den Gurt etwas zurückziehen lassen und dann erneut versuchen. Das Einrasten der Metallasche im Gurtschloß ist als "Klicklaut" hörbar.

1 EIGENSCHAFTEN DES HYUNDAI

Nachdem der Beckengurt einmal manuell eingestellt wurde, daß er sich bequem den Hüften des Insassen anpaßt, stellt sich der Sicherheitsgurt immer auf die richtige Länge ein. Beim langsamen und leichten Vorlehnen gibt der Gurt nach und ermöglicht die Bewegungsfreiheit. Bei plötzlichem Halten oder bei Stößen verriegelt sich der Gurt allerdings in seiner Position. Er verriegelt auch dann, wenn sich der Insasse zu schnell vorlehnt.

B285E01TG-GST

Gurtwarnleuchte und Warnton

Die Gurtwarnleuchte und der Warnton werden entsprechend der folgenden Tabelle aktiviert.

Personen (Fahrer und Belfahrer)		Gurtwamleuchte
Sicherheitsgurt	Zündschaller
Nichtangelegt	ON	Bleibt an, bis Gurtangelegt
Angelegt	ON	Leuchtet6 Sekundenlang
Nichtangelegt	ON * 1	Blinkl, bis Gurlangelegt
Angelegt →Nichtangelegt	ON	Blinkl, bis Gurlangelegt * 2

*1) Wenn der Zündschlüssel innerhalb einer Minute von Position "OFF" auf Position "ON" gestellt wird.
*2) Wenn die Fahrzeuggeschwindigkeit 9 km/h überschreitet, ertönt auch der Warnton ca. 1 - 2 Minuten lang. Wenn die Fahrzeuggeschwindigkeit unter 9 km/h bleibt, ertönt eine Minute später auch der Warnton ca. 1 - 2 Minuten lang.

HINWEIS:

o Die Gurtwarnleuchte für den Beifahrer befindet sich auf der Mittelkonsole.
o Wenn der Fahrer-Sicherheitsgurt nach dem Anlegen innerhalb von 9 Sekunden "gelöst → angelegt → gelöst" wird, werden Gurtwarnleuchte und Warnton nicht aktiviert.
o Auch wenn der Belfahrersitz nicht belegt ist, leuchtet die Gurtwarnleuchte 6 Sekunden lang auf.
o Die Gurtwarnleuchte kann aufleuchten, wenn der Beifahrersitz mit Gepäck beladen wird.

B200A01S-GST

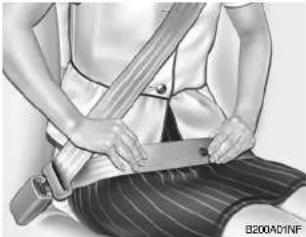

Einstellung der Sicherheitsgurte

Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht die Möglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschen könnten. Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Arme sollten sich nie gleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über und der andere unter dem Sitzgurt sein (siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.

B210A01A-AST

Lösen des Sicherheitsgurts

Der Sicherheitsgurt wird durch Drücken der Entriegelungstaste aus dem Gurtschloß gelöst.

Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall, überprüfen, ob der Gurt verdreht ist, dann erneut versuchen.

B220A01NF-GST

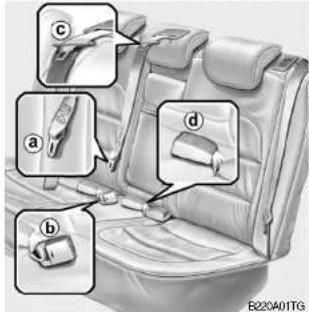

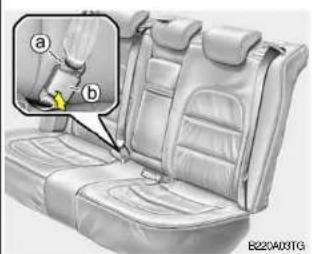

SICHERHEITSGURTE - 3-Punkt-System auf dem mittleren Rücksitz mit Aufrollersperre

1. Den Sicherheitsgurt aus der Ablage hinter dem Rücksitz herausziehen.
2. Vor dem Anlegen des Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und das Gurtschloß (b) sicher befestigt sind.

1 EIGENSCHAFTEN DES HYUNDAI

34

1. Anschließend den Gurt aus dem Aufroller herausziehen und die Metallasche (c) in das Gurtschloß (d) stecken.

Wenn die Lasche im Gurtschloß einrastet, ist ein "Klicken" zu hören. Die Gurtlänge wird automatisch eingestellt, nachdem der Beckengurt manuell so eingestellt wurde, daß er sicher um die Hüften liegt. Lehnen Sie sich dann in einer langsam gleichmäßigen Bewegung nach vorne, wird der Gurt ausgerollt, und Sie können sich frei bewegen. Kommt es jedoch zu einem Zusammenstoß oder wird plötzlich gebremst, blockiert der Gurt. Er blockiert auch, wenn Sie sich zu schnell vorbeugen.

o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immer ganz in das Gurtschloß gesteckt werden. Wenn Lasche und Schloß nicht richtig einrasten, kann es bei Zusammenstößen zu Verletzungen kommen.
o Metallasche (a) und Gurtschloß (b) dürfen nur in den folgenden Fällen abgenommen werden:

! WARNING:

(1) Wenn die Rücksitzlehner umgeklappt werden sollen.
(2) Wenn der Rücksitzgurt durch andere Gegenstände beschädigt werden kann.
o Die Metallasche (a) und das Gurtschloß (b) nach dem Umklappen der Rücksitzlehnen sofort wieder anbringen.

o Zum Lösen der Metallzunge (a) aus dem Gurtschloß (b) ein spitzes Werkzeug in die Nut am Gurtschloß (b)einführen.

KINDERRÜCKHALTESYSTEM

35

B220C02A-GST

Lösen des Sicherheitsgurts

Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloß drücken.

WARNUNG:

Belm Anlegen der äußeren oder des mittleren Sicherheitsgurts darauf achten, daß sie in die korrekten Gurtschlösser gesteckt werden, um den besten Schutz durch das Sicherheitsgurtsystem zu gewährleisten und die korrekte Funktion sicherzustellen.

B230A03A-AST

Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein, um das Verletzungsrisiko im Falle eines Unfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zu verringern. Wie Unfallstatistiken ergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitz angeschnallt sind, als wenn sie auf dem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenen Sicherheitsgurte verwenden.

Sie sind gesetzlich dazu verpflichtet, Sicherheitssysteme für Kinder mitzuführen. Wenn Kleinkinder im Fahrzeug mitfahren, muß ein Kinderrückhaltesystem (Sicherheitssitz) vorhanden sein.

Kinder können bei einem Zusammenstoß verletzt werden, wenn die Sicherungs- systeme nicht richtig eingestellt sind. Für Kinder und Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vor dem Kauf eines bestimmten Kinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeug und zu den vorhandenen

Sicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau des Kinderrückhaltesystems die Herstelleranweisungen befolgen.

WARNUNG:

- Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinderbzw. Kleinkindsitz auf dem vorderen Beifahrersitz anbringen.

Wenn im Falle eines Unfalls der zusätzliche Airbag auf der Beifahrerseite ausgelöst wird, kann ein Kind bzw. Kleinkind, das in einem auf dem Vordersitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwer verletzt oder sogar getötet werden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz verwenden.

o Da ein Sicherheitsgurt bzw. Kinderrückhaltesystem bei Sonneneinstrahlung sehr heiß werden kann, wenn es in einem

1 EIGENSCHAFTEN DES HYUNDAI

geschlossenen Fahrzeug verbleibt, stets die Sitzbezüge und die Gurtschlösser prüfen, bevor ein Kind hineingesetzt wird.

o Wenn das Kinderrückhaltesystem nicht verwendet wird, sollte es im Kofferraum plaziert oder mit einem Sicherheitsgurt gesichert werden, damit es nicht bei einem plötzlichen Halt oder einem Unfall nach vorne geschleudert werden kann.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf dem Rücksitz sitzen und mit den vorhandenen Sicherheitsgurten gesichert werden.
Dabei darauf achten, daß der Schultergurt des Sicherheitsgurtes in der Mitte über der Schulter verläuft und nicht am Hals anliegt. Wird das Kind etwas näher in der Mitte des Fahrzeugs plaziert, ist es möglicherweise einfacher, den Schultergurt zu plazieren. Der Beckengurt des Sicherheitsgurtes bzw. der Beckengurt des

mittleren Sicherheitsgurtes muß immer so niedrig und so eng wie möglich auf den Hüften des Kindes anliegen.

o Wenn der Sicherheitsgurt nicht angelegt werden kann, empfehlen wir die Verwendung eines zugelassenen Sitzklissens, durch das die Sitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurt korrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz stehen oder darauf knien.
o Niemals eine Säuglingstrageschale oder einen Kindersicherheitssitz verwenden, der über die Sitzlehne befestigt wird; hierbei besteht im Falle eines Unfalls keine ausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug auf dem Arm transportiert wird, da dies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen des

Kindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten, besteht während eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die das Kind festhält, einen Sicherheitsgurt trägt.

o Wenn der Kindersitz nicht korrekt verankert ist, erhöht sich das Risiko für das Kind, bei einem Zusammenstoß schwer verletzt oder gar getötet zu werden, beträchtlich.

B230FD1A-AAT

Einbau in der Mitte der Rückbank

Den mittleren Sitzgurt auf der Rückbank verwenden, um das Kinderrückhaltesystem wie dargestellt zu sichern. Nach dem Einbau des Kinderrückhaltesystems den Kindersitz vor und zurück und nach links und rechtschwenken, um sicherzustellen, daß er vom Sicherheitsgurt festgehalten wird.

Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurts nachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhaltesystems einsetzen und zum Sichern des Sitzes festziehen.

Vor dem Einbau des Kinderrückhaltesystems in Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen.

B230G01JM-GST

Einbau auf den äußeren Rücksitzen

Zum Einbau eines Kinderrückhalte-systems auf den beiden außenliegenden Rücksitzen den 3-Punkt-Sicherheitsgurt aus dem Aufroller ziehen. Das Kinderrück-haltesystem einbauen, dann den Sicherheitsgurtschließen und mit dem Aufroller zurückziehen lassen.

Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt und der Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes in Berührung kommt. Nach dem Einbau des Kinderrückhaltesystems dieses in alle Richtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist.

Wenn der Sicherheitsgurt straffgezogen werden muß, weiteres Gurtmaterial zum Aufroller ziehen. Wenn Sie den Sicherheitsgurt lösen und zurückgleiten lassen, zieht der Aufroller den Gurt automatisch in seine normale Ausgangsposition zurück.

HINWEIS:

o Vor dem Einbau des Kinderrückhaltesystems die dem Kinderrückhaltesystem beiliegenden Herstelleranweisungen lesen.

o Wenn der Sicherheitsgurt nicht wie beschrieben funktioniert, muß das System unverzüglich vom Hyundai-Vertragshändler überprüft werden.

WARNUNG:

o Kein Kinderrückhaltesystem auf dem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise der Airbag auf der Beifahrerseite ausgelöst wird, kann ein Säugling oder ein Kind, das in einer Säuglingsschale oder einem Kindersitz gesichert ist, schwer verletztoder sogar getötet werden. Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.
o Bevor das Kinder-Rückhaltesystem in Fahrzeuge mit Kopfairbags eingebaut wird, stets die Sicherheitshinweise für Kopfairbags in diesem Handbuch beachten. Nur zugelassene Systeme als Kinder-Rückhaltesystem verwenden und den Abschnitt "Kinder-Rückhaltesystem" zum korrekten Elnbau des Systems mit maximaler Schutzwirkung beachten.

B230B02A-GST

Verwenden eines Kinder-Rückhaltesystems mit ben liegender Gurtbefestigung

Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzes oder einer Säuglingstrageschale unbedingt empfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe des Kindes geeignet und in Übereinstimmung mit den Herstelleranweisungen eingebaut werden. Es ist weiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeug angebracht wird, da dies die Sicherheit beträchtlich erhöht. Ihr Fahrzeug ist mit drei Rückhaltesystem-

Verankerungspunkten ausgestattet, die den Einbau von Kinder- oder Babysitzen erleichtern.

B230C08A-GST

Sichern eines Kinder-Rückhaltesystems mit oben liegender Gurtbefestigung

Drei Rückhaltesystem-Verankerungspunkte für Kindersitze befinden sich auf der Ablage hinter den Rücksitzen.

1. Die Abdeckung des jeweiligen Rückhaltesystem-Verankerungspunkt auf der hinteren Ablage öffnen.

Rücksitz-Hutablage

1. Den oben liegenden Befestigungsgurt des Kindersitzes über die Rücksitzlehne führen.

Bei Fahrzeugen mit verstellbaren Kopfstützen den Befestigungsgurt unter der Kopfstütze und zwischen den Kopfstützenhaltern durchführen; andernfalls den Befestigungsgurt über die Rücksitzlehne führen.

1. Den Befestigungsgurt des Kindersitzes mit dem Rückhaltesystem-Verankerungspunkt verbinden und zur Sicherung des Sitzes festziehen.

B20001TG-GST

Anbringen eines Kinder-Rückhaltesystems mit "ISOFIX"-Verankerung oder "Sellzug"-Verankerung

ISOFIX ist ein standardisiertes Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern des Sitzes im Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher und schneller angebracht werden.

1 EIGENSCHAFTEN DES HYUNDAI

HINWEIS:

Derzeit ist dies der einzige Sitz, der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller den Nachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eine Empfehlung aussprechen, wenn dieser Sitz die Bestimmungen erfüllt. Wenden Sie sich diesbezüglich an Ihren Hyundai-Händler.

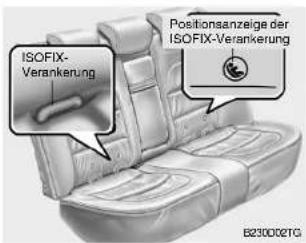

Auf beiden Seiten des Rücksitzes zwischen dem Polster und der Sitzlehne befinden sich zwei ISOFIX-Verankerungen sowie eine Seilzugverankerung auf der Hutablage. Während des Einbaus muß der Sitz an den Verankerungen mit der Seilzugverankerung auf der Hutablage so gesichert werden, daß ein Klicken zu hören ist (durch Ziehen kontrollieren). Der Einbau und die Benutzung eines Kindersitzes muss gemäß des Installations-handbuchs, das dem Kindersitz beiliegt, erfolgen.

HINWEIS:

Ein ISOFIX-Sitz darf nur elgebaut werden, wenn er gemäß der Norm ECE-R44 für dieses Fahrzeug zugelassen ist. Vor der Verwendung des ISOFIX-Kindersitzes an den Hyundai-Händler wenden, um zu erfahren, ob dieser Sitztyp für Ihren Hyundai zugelassen ist und empfohlen wird.

Sichern des Kindersitzes

1. Zum Sichern des Kindersitzes am ISOFIX-Anker, das Sitzschloß des Kindersitzes in den ISOFIX-Anker einführen. Er muß hörbar mit einem "Klick" einrasten.
2. Den Seilzughaken mit dem Kindersitz-Hakenhalter verbinden und zum Sichern des Sitzes anziehen. Siehe "Sichern eines Kinder-Rückhaltesystems mit Seilzugverankerung" auf Seite 1-38.

WARNUNG:

o Auf keinen Fall einen Kindersitz auf der mittleren Rücksitzposition mit den ISOFIX-Ankern des Fahrzeugs befestigen. Die ISOFIX-Anker sind nur für die beiden äußeren Sitzpositionen links und rechts vorgesehen. Der Versuch, einen Kindersitz mit den ISOFIX-Ankern auf der mittleren Rücksitzposition zu sichern, stellt einen Mißbrauch des Systems dar. Bei einem Zusammenstoß besteht dann die Möglichkeit, daß die ISOFIX-Befestigungen nicht stark genug sind, um einen auf der mittleren Rücksitzposition befestigten Kindersitz zu sichern; sie können brechen und so schwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.

o Bei der Verwendung des "ISOFIX"-Systems darauf achten, daß alle nicht benutzten Gurtschloßzungen aus Metall in die jeweiligen Gurtschlössergesteckt werden und daß die Gurte hinter den Kindersitz

gezogen werden, damitsie vom Kind nicht erreicht und gegriffen werden können. Nicht eingesteckte Gurtschlosszungen ermöglichenes dem Kind, die nicht herausgezogenen Sicherheitsgurte zu erreichen, was im schlimmsten Fall zu elner Strangulation des Kindes mit möglicher Todesfolge oder sonstigen schweren Verletzungen führen kann.

o Niemals mehr als einen Kindersitz an einem Seilzug oder einem unteren Verankerungspunkt befestigen.

Die unerwartete höhere Belastung kann zum Bruch der Verankerungspunkte oder Seilzuganker führen und so schwerste Verletzungen, möglicherweise mit Todesfolge, verursachen.

o Die ISOFIX- oder ISOFIX kompatiblen Kindersitze nur an den dafür vorgesehenen, dargestellten Stellen befestigen.

o Die vom Hersteller des Kindersitzes bereitgestellten Einbau- und Bedienungsvorschriften sind stets zu befolgen.

B230H01JM-GST

Eignung des Kinderrückhaltesystems für Sitzposition

Verwenden Sie ausschließlich Kindersitze, die offiziell zugelassen und für Ihre Kinder geeignet sind. Hinsichtlich der Verwendung von Kindersitzen siehe die folgende Tabelle.

Altersgruppe	Sitzposition
	Vordersitz	Hinten außen	Hinten Mitte
0: Bis 10 kg(0 - 9 Monate)	X	L1, L2,L3, L4	X
0+: Bis 13 kg(0 - 2 Jahre)	X	L1, L2,L3, L4	X
I: 9 kg bis 18 kg(9 Monate ~4 Jahre)	X	L3, L5,L6, L7, L8	X
II & III: 15 kg bis36 kg(4 - 12 Jahre)	X	L6, L9	X

1 EIGENSCHAFTEN DES HYUNDAI

42

L1 : Geeignet für Bebe confort ELIOS (E2 037014), zur Verwendung in dieser Gewichtsklasse zugelassen
L2 :Geeignet für PegPerego primo Viaggio (E13 030010), zur Verwendung in dieser Gewichtsklasse zugelassen
L3 : Geeignet für Bebe confort iSEOS (E2 039014), zur Verwendung in dieser Gewichtsklasse zugelassen

HINWEIS:

Zuerst die Kopfstütze in die niedrigste Stellung bringen.

L4 : Geeignet für GRACO Autobaby (E11 03. 44.160/E11 03.44.161), zur Verwendung in dieser Gewichtsklasse zugelassen
L5 :Geeignet für Romer Lord Plus (E103301136), zur Verwendung in dieser Gewichtsklasse zugelassen
L6 : Geeignet für Euro Kids Star (E1 03301128/E1 03301129), zur Verwendung in dieser Gewichtsklasse zugelassen

L7: Geeignet für BeSafe iZi COMFORT (E403443206), zur Verwendung in dieser Gewichtsklasse zugelassen

HINWEIS:

Zuerst die Kopfstütze herausziehen oder in die niedrigste Stellung bringen.

L8 : Geeignet für MAXI-COSI Priori XP (E1 03301153), zur Verwendung in dieser Gewichtsklasse zugelassen
L9 :Geeignet für Bebe confort (E2031011), zur Verwendung in dieser Gewichtsklasse zugelassen

HINWEIS:

Zuerst die Kopfstütze herausziehen.

X :Sitz für Kinder in dieser Gewichtsklasse nicht geeignet

B180B01NF-GST

Sicherheitsgurt mit Gurtstraffer

Ihr Hyundai ist auf Fahrer- und Beifahrerseite mit Gurtstraffern ausgestattet.

Der Zweck des Gurtstraffers ist es, sicherzustellen, daß die Sicherheitsgurte eng um den Körper des Fahrzeuginsassen bei bestimmten Frontalzusammenstößen anliegen.

Die Gurtstraffer der Sicherheitsgurte können zusammen mit den Airbags aktiviert werden.

Kommt das Fahrzeug plötzlich zum Halt oder lehnt sich der Insasse zu schnell nach vome, arretiert der Aufroller des Sicherheitsgurts.

Bei bestimmten Frontalzusammenstößen wird der Gurtstraffer aktiviert und zieht den Gurtenger um den Körper des Insassen. Der Gurtschloß-Vorstraffer (im Gurtschloß eingebaut) zieht den Sicherheitsgurt in das Gurtschloß.

VORSICHT:

Nichts in die Nähe des Gurtschlosses legen.

Wird etwas neben das Gurtschloß gelegt, kann der Vorstraffer im Gurtschloß negativ beeinträchtigt und das Verletzungsrisiko im Falle eines Zusammenstoßes erhöht werden.

Wenn das System eine zu hohe Spannung des Sicherheitsgurtes von Fahrer oder Beifahrer bei Aktivierung des Gurtstrafers erkennt, schaltet sich der Gurtkraftbegrenzer im Gurtstraffer ein und löst den Gurt etwas.

Das Sicherheitsgurt-Gurtstraffersystem besteht hauptsächlich aus den folgenden Bauteilen. Die Positionen sind in der Abbildung dargestellt.

1. Airbaqwarnleuchte
2. Sicherheitsgurt-Gurtstraffer-Baugruppe
3. Airbagsteuermodul
4. Gurtschloßstraffereinheit

WARNUNG:

Damit der Sicherheitsgurt mit Gurtstraffer korrekt funktioniert muß der Sicherheitsgurt richtig angelegt und in korrekter Stellung eingestellt sein.

HINWEIS:

o Sowohl der Sicherheitsgurt mit Gurtstraffer auf der Fahrer- als auch auf der Beifahrerseite werden bei bestimmten Frontalzusammenstoßen aktiviert. Die Sicherheitsgurte mit Gurtstraffer können entweder allein aktiviert werden oder bei ausreichender Schwere des Frontalzusammenstoßes zusammen mit den Airbags.
o Wenn die Gurtstraffer aktiviert werden, ist möglicherweise ein lautes Geräusch zu hören und ein feiner Staub zu sehen, der wie Rauch aussieht. Dies sind normale Betriebsbedingungen und nicht gefährlich.
Obwohl er harmlos ist, kann der feine Staub zu Hautirritationen führen und sollte nicht über längere Zeiträume eingeatmet werden. Daher die Hände und das Gesicht sorgfältig waschen, nachdem Sie In einen Unfall verwickelt waren, bei dem die Gurtstrafferaktiviert wurden.

VORSICHT:

o Da der Sensor zur Aktivierung des SRS-Airbags an den Gurtstraffer-Sicherheitsgurt angeschlossen ist, leuchtet die SRS-Airbag-Warnleuchte auf der Instrumententafel nach dem Einschalten der Zündung etwa 6 Sekunden lang und sollte danach ausgehen.

- Wenn der Gurtstraffer-Sicherheitsgurt nicht einwandfrei funktioniert, leuchtet die Warnleuchte auf, auch wenn es keine Störung im SRS-Airbagsystem gibt. Wenn die SRS-Airbag-Warnleuchte nicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung "ON" gedreht wurde, oder wenn sie eine Sekunde lang blinkt und dann ständig leuchtet, nachdem sie etwa 6 Sekunden lang geleuchtet hat, oder wenn sie während der Fahraufleuchtet, muß unverzüglich der Gurtstraffer oder der SRS-Airbag in einer Hyundai-Vertragswerkstatt überprüft werden.

WARNUNG:

o Gurtstraffer sind so konstruiert, daß sie nur einmal funktionieren. Nach der Aktivierung müssen die Gurtstraffer ausgewechselt werden. Alle 3-Punkt-Sicherheitsgurte müssen stets dann ausgewechselt werden, wenn sie während eines Zusammenstoßes getragen wurden.

o Der Gurtstraffermechanismus wird während der Aktivierung sehr heiß. Daher dürfen die Bauteile des Gurtstraffers einige Minuten nach der Aktivierung nicht berührt werden.

o Versuchen Sie niemals, den Gurtstraffer selbst zu überprüfen oder auszuwechseln. Dies darf nur von einem Hyundai-Verträgshändler durchgeführt werden.

o Nicht auf den Gurtstraffer schlagen.

o Versuchen Sie nicht, das Sicherheitsgurtsystem mit Gurtstraffer zu warten oder zu reparieren.

- Eine falsche Behandlung der Gurtstraffer-Baugruppen und die Nichtbeachtung der Warnungen bezüglich des Schlagens, des Änderns, des Überprüfens, des Auswechselns, der Wartung oder der Reparatur kann zu einer Fehlfunktion des Gurtstraffers oder einer unbeabsichtigten Aktivierung und damit zu schweren Verletzungen führen.

o Bei der Fahrt die Sicherheitsgurte stets anlegen.

ZUSÄTZLICHES RÜCKHALTESYSTEM

B240001TG-GST

EIGENSCHAFTEN DES HYUNDAI 1

45

1. Fahrer-Airbag
2. Beifahrer-Airbag
3. Seitenairbag (Vorne)
4. Seitenairbag (Hinten)
5. Kopfairbag

B240D01TG

1 EIGENSCHAFTEN DES HYUNDAI

46

B240A01NF-AST

Fahrer-/Belfahrer-Airbag

Fahrer-Airbag

B240A01TG

Wenn das Fahrzeug mit einem Frontairbag ausgestattet ist, ist auf der Lenkradabdeckung und auf der Armaturentafel über dem Handschuhfach auf der Beifahrerseite die Kennzeichnung "SRS Airbag" angebracht.

Die Frontairbags des Hyundai bestehen aus Airbags, die sich unter der Lenkradabdeckung in der Mitte des Lenkrades und über dem Handschuhfach auf der Beifahrerseite befinden. Ziel der Frontairbags ist es, dem Fahrer und/oder Beifahrer im Falle eines Frontalzusammenstoßes ab einer gewissen Stärke einen zusätzlichen Schutz zum Sicherheitsgurt zu bieten.

HINWEIS:

Unbedingt die Informationen zum Frontairbag auf der Rückseite der Sonnenblenden und im Handschuhfach lesen.

WARNUNG:

Der Frontairbag bietet nur in Verbindung mit den Sicherheitsgurten für den Fahrer- und Beifahrer größtmöglichen Schutz und ist nicht als Ersatz dafür gedacht. Die Sicherheitsgurte sind daher bei jeder Fahrt stets anzulegen. Darüber hinaus werden die Frontairbags nur ausgelöst, wenn es unter bestimmten Bedingungen zu einem Frontalzusammenstoß einer bestimmten Stärke kommt, durch den die Fahrzeuginsassen wahrscheinlich erheblich verletzt würden.

Das SRS-Steuermodul löst die Frontairbags nur aus, wenn der Zusammenstoß ausreichend stark und der Aufprallwinkel kleiner als 30° von der Längsachse des Fahrzeugs ist. Bei einem Aufprall von der Seite, von hinten oder bei Überschlagen des Fahrzeugs werden die Frontairbags nicht ausgelöst.

o Die Frontairbags sind so ausgelegt, daß sie nicht bei leichten Zusammenstößen gezündet werden, die auch von den Sicherheitsgurten abgefangen werden können.

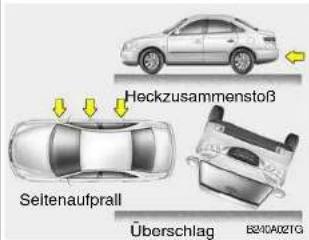

o Die Frontairbags sind nicht dafür ausgelegt, bei Seitenaufprall, Heckzusammen-stößen oder Überschlag auszulösen. Darüber hinaus lösen die Frontairbags nicht bei Frontalzusammenstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwert stattfinden.

o Um maximalen Schutz bei allen Arten von Unfällen zu gewährleisten und das Risiko schwerer Verletzungen mit möglicher Todesfolge zu verringern, müssen alle Fahrzeuginsassen und auch der Fahrer stets ihren Sicherheitsgurt anlegen. Dies gilt unabhängig davon, ob der jeweilige Sitzplatz mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nicht unnötig nah am Frontairbag sitzen oder auf den Frontairbag lehnen.

o Die Frontairbags müssen im Falle eines Aufpralls sehr schnell ausgelöst werden, um optimalen Schutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurt angelegt hat, kann er durch das plötzliche Auslösen des Frontairbags verletzt werden.

1 EIGENSCHAFTEN DES HYUNDAI

48

B240001NF-GST

Airbag-Komponenten und Funktionen

Das Airbagsystem besteht aus den folgenden Komponenten:

• Fahrerairbag
• Beifahrerairbag
• Kniekissen
• Airbagwarnleuchte
• Airbagsteuermodul

Das Airbagsteuermodul überwacht kontinuierlich alle Elemente, solange die Zündung eingeschaltet ist, um zu bestimmen, ob ein frontaler Aufprall stark genug war, um eine Zündung des Frontairbags auszulösen.

Die SRS-Servicewarnanzeige (SRI) leuchtet etwa 6 Sekunden lang nach dem Einschalten der Zündung oder nach dem Anspringen des Motors auf und geht dann aus.

Die Frontairbags befinden sich sowohl im Mittelpunkt des Lenkrades als auch in der Armaturentafel auf der Beifahrerseite oberhalb des Handschuhfachs. Wenn das Airbag-Steuermodul einen ausreichend schweren frontalen Aufprall erkennt, löst es automatisch die Frontairbags aus.

Beim Auslösen trennen sich Reißnähte, die direkt in die Abdeckung eingebracht wurden, durch den Druck der Expansion des Frontairbags auf.

Ein weiteres Öffnen der Abdeckungen ermöglicht dann ein vollkommenes Öffnen der Frontairbags.

Ein vollständig geöffneter Frontairbag sowie ein korrekt angelegter Sicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall auf und reduzieren so das Risiko von Kopf- oder Brustverletzungen.

Nach dem vollständigen Öffnen beginnt der Frontairbag unverzüglich, sich zu entleeren, damit dem Fahrer nicht die Sicht nach vorne versperrt wird und er das Fahrzeug steuern kann.

gefährlichen Geschossen werden.

o Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Fahrzeug angebracht werden soll, so darf dies nicht in der Nähe der Frontairbags erfolgen. (Lenkradabdeckung und Armaturentafel Beifahrerseite).
- Kein Zubehör (Getränkehalter, Kassettenhalter, Aufkleber usw.) auf der Beifahrerkonsole über dem Handschuhfach bei Fahrzeugen mit Beifahrer-Airbag anbringen. Solche Gegenstände können bei Aktivierung des Beifahrer-Airbags zu

WARNUNG:

- Wenn der Frontairbag aktiviert wird, kann ein lautes Geräusch ertönen und ein leichter Staub freigegeben werden. Dieser Zustand ist normal und nicht gefährlich. Der feine Staub, der während der Auslösung eines Frontairbags entsteht, kann zu Hautrelzungen führen.

Hände und Gesicht nach einem Unfall mit Airbagauslösung gründlich waschen.

o Das SRS-System funktioniert nur, wenn der Zündschlüssel auf Stellung "ON" steht.

Wenn das SRS nicht einwandfrei funktioniert,

(1) Leuchtet die SRS SRI nicht, wenn der Zündschlüssel auf Position "ON" gedreht wird oder nach dem Anspringen des Motors.
(2)Die SRS SRI blinkt eine Sekunde lang und leuchtet dann ständig, nachdem sie etwa 6 Sekunden nach dem Einschalten der Zündung oder nach dem Anspringen des Motors geleuchtet hat.
(3) Die SRS SRI leuchtet während der Fahrt auf.

Wenn diese Fälle eintreten, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüft werden.

1 EIGENSCHAFTEN DES HYUNDAI

50

o Bevor eine Sicherung ausgewechselt oder eine Batterieklemme abgeklemmt wird, den Zündschlüssel auf Position "LOCK" stellen und abziehen. Niemals die zum Airbag gehörenden Sicherungen herausnehmen oder auswechseln, wenn die Zündung eingeschaltet ist. Andernfalls leuchtet die Airbagwarnleuchte auf.

B99DA01TG-GST

ng EIN-/AUS-Schalter für Belfahrer-Airbag

Der Beifahrer-Airbag kann mit dem EIN-/AUS-Schalter deaktiviert werden, wenn (1) ein Kindersitz auf dem Beifahrersitz angebracht werden soll, oder wenn der Beifahrersitz nicht besetzt ist. Um die Sicherheit des Kindes zu gewährleisten, muß der Beifahrer-Airbag deaktiviert werden, wenn ein nach hinten weisender Kindersitz im Ausnahmefall auf dem Beifahrersitz angebracht werden soll.

Beifahrer-Airbag aus- und einschalten

Zum Deaktivieren des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag ander rechten Seite des Armaturenbretts stecken und auf die Position "OFF" drehen. Die AUS-Anzeige des Beifahrer-Airbags leuchtet auf und bleibt an, bis der Beifahrer-Airbag wieder eingeschaltet wird. Zum Einschalten des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag stecken und auf die Position "ON" drehen.

Die AUS-Anzeige des Beifahrer-Airbags geht aus.

VORSICHT:

o Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfreifunktioniert, leuchtet die SRS-Warnanzeige in der Instrumententafel auf. Wenn die AUS-Anzeige des Belfahrer-Airbags nicht aufleuchtet, schaltet das SRSCM (SRS-Steuermodul den Beifahrer-Airbag wieder ein und der Belfahrer-Airbag zündet bei einem Frontalzusammenstoß auch dann, wenn der EIN-/AUS-Schalter des Beifahrer-Airbags auf Position "OFF" steht. In diesem Fall den EIN-/AUS-Schalter des Beifahrer-Airbags, das Gurtstraffer-System und das SRS-Airbagsystem so bald wie möglich in einer Hyundai-Vertragswerkstatt überprüfen lassen.

o Wenn die SRS-Airbag-Warnleuchte nicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung "ON" gedreht wurde, oder wenn sie während der Fahrt aufleuchtet, muß unverzüglich der EIN-/AUS-Schalter des Beifahrer-Airbags, der Gurtstraffer und das SRS-Airbagsystem in einer Hyundai-Vertragswerkstatt überprüft werden.

WARNUNG:

o Der Fahrer ist verantwortlich für die korrekte Position des EIN-/AUS-Schalters für den Beifahrer-Airbag.
- Den Beifahrer-Airbag nur dann deaktivieren, wenn die Zündung ausgeschaltet Ist, da sonst im SRSCM (SRS-Steuermodul) eine Störung auftreten kann.
Außerdem besteht die Gefahr, daß sowohl die Airbags von Fahrer und/oder Beifahrer als auch die Seitenairbags und Kopfairbag bei einem Zusammenstoß entweder gar nicht oder fehlerhaft zünden.
o Niemals einen nach hinten weisenden Kindersitz auf den Beifahrersitz stellen.
Der Säugling oder das Kleinkind können bei einer Zündung des Airbag im Falle eines Unfalls schwer verletzt oder sogar getötet werden.

1 EIGENSCHAFTEN DES HYUNDAI

o Auch wenn das Fahrzeug mit dem EIN-/AUS-Schalter für den Beifahrer-Airbag ausgestattet ist, sollte kein Kinder-Rückhaltesystem auf dem Beifahrersitz angebracht werden. Auf dem Vordersitz darf kein Kinder-Rückhaltesystem angebracht werden. Kinder, die für Kinder-Rückhaltesysteme zu groß geworden sind, müssen auf dem Rücksitz sitzen und die vorhandenen Dreipunktgurte anlegen. Kinder sind im Falle eines Unfalls am besten geschützt, wenn sie mit einem korrekt angebrachten Rückhaltesystem auf dem Rücksitz gesichert werden.
o Wenn auf dem Beifahrersitz kein Kindersitz mehr benötigt wird, den Beifahrer-Airbag wieder einschalten.
o Wenn die Deaktivierung nicht länger benötigt wird, den Beifahrer-Airbag wieder einschalten.

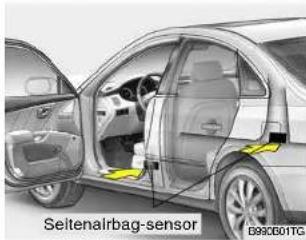

0990001TG-GST Seitenairbag

An den beiden Vordersitzen Ihres Hyundai befindet sich jeweils ein Seitenairbag. Der Zweck dieses Airbags ist es, den Fahrer und/oder den Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. Die Seitenairbags sind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seite auslösen. Das Auslösen richtet sich nach der Schwere, Winkel, Geschwindigkeit und Aufprallpunkt des Zusammenstosses. Die Seitenairbags sind nicht so konstruiert, daß sie bei allen Seitenaufprälten auslösen.

Wichtige Sicherheitshinweise für die Seitenairbags

Im folgenden werden mehrere Sicherheitshinweise aufgelistet, die stets zu beachten sind, um das Verletzungsrisiko bei einem Unfall so gering wie möglich zu halten.

WARNUNG:

Der Seitenairbag ist nur als Ergänzung zum Sicherheitsgurt gedacht und soll diesen nicht ersetzen. Daher müssen bei jeder Fahrt unbedingt die Sicherheitsgurte angelegt werden. Der Seitenairbag löst nur bei bestimmten Seitenaufprallbedingungen, die so schwer sind, daß eine ernsthafte Verletzungsgefahr für die Insassen besteht.
o Damit das Seitenairbagsystem einwandfrei funktionieren kann und um Verletzungen durch das Auslösen des Seitenairbags zu verhindern, müssen beide Insassen auf den Vordersitzen in aufrechter Position mit korrekt angelegtem Sicherheitsgurt sitzen. Die Hände des Fahrers müssen auf dem Lenkrad In der 9-Uhr/3-Uhr-Stellung liegen. Die Arme und Hände des Beifahrers sollten im Schoß liegen.

o Keine zusätzlichen Sitzbezüge verwenden.
o Die Verwendung von Sitzbezügen kann die Wirkung des Systems beeinträchtigen.
o Keine Zubehörteile an der Seite oder in der Nähe des Seitenairbags anbringen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
o Keine Gegenstände (Schirm, Tasche usw.) zwischen Vordertür und Vordersitz legen. Solche Gegenstände können wie Projektile weggeschleudert werden und Verletzungen verursachen, wenn der zusätzliche Seitenairbag ausgelöst wird.
o Umein unbeabsichtigtes Auslösen des Seitenairbags zu verhindern, der zu Verletzungen führen kann, darf der Seitenairbagsensor keinen Stößen ausgesetzt werden, wenn die Zündung eingeschaltet ist.

B990C01JM-GST

Kopf-Airbag

Die Kopf-Airbags erstrecken sich entlang der beiden Dachholme über den Vorder- und Hintertüren. Sie dienen dazu, die Köpfe der Insassen auf den Vorder- und den äußeren Rücksitzen bei bestimmten seitlichen Aufprällen zu schützen. Die Kopf-Airbags zünden nur bei bestimmten seitlichen Aufprällen, abhängig von Schwere des Unfalls, Winkel, Geschwindigkeit und Stärke des Aufpralls. Die Kopf-Airbags zünden nicht bei allen seitlichen Aufprallen und auch nicht bei Frontal- und Heckzusammenstößen und nur in bestimmten Fällen beim Überschlagen.

1 EIGENSCHAFTEN DES HYUNDAI

54

Wichtige Sicherheitshinweise für die Kopf-Airbags

Im folgenden werden mehrere Sicherheitshinweise aufgelistet, die stets zu beachten sind, um das Verletzungsrisiko bei einem Unfall so gering wie möglich zu halten.

WARNUNG:

o Zum Einbau von Kinder-Rückhaltesystemen den Abschnitt "Kinder-Rückhaltesystem" zum korrekten Einbau des Systems mit maximaler Schutzwirkung beachten.
o Sicherstellen, daß der Insasse keine Körperteile (Kopf, Arme und Beine) über das Rückhaltesystem hinaus hängen läßt. Schlägt ein sich aufblähender Airbag auf den Kopf eines Kindes, kann dies schwer verletzt werden.
o Sicherstellen, daß die Öffnung für das Kopf-Airbagsystem zu jeder Zeit offen bleibt, so daß sich die Airbags bei Bedarf ungehindert aufblähen können.

o Die eingebauten Garderobenhaken sollten nur für leichte Kleidung verwendet werden; außerdem darauf achten, daß sich in den Taschen keine schweren oder scharfen Gegenstände befinden. Keine schwere Kleidung an die Garderobenhaken hängen.
o Im Raum zwischen dem Insassen und dem Kopf-Airbag dürfen sich niemals Kinder, andere Personen oder Tiere aufhalten. Niemals bei laufendem Motor hinauslehnen oder Körpertelle aus dem Fenster hängen lassen.
Die Sonnenblende nicht zum Seitenfenster hin klappen, wenn Gegenstände wie z.B. Garagenfernbedienung, Stifte, Luftefrischer oder ähnliches daran befestigtsind. Diese Gegenstände können Verletzungen verursachen, wenn der Kopf-Airbag gezündet wird.

o Sonnenblenden an den Hintertüren sind so zu befestigen, daß sie den Airbag in keiner Weise behindern.
o Kein Zubehör oder Kinderspielzeug im Zündweg des Kopf-Airbags anbringen, da dies den Betrieb des Systems beein-trächtigt oder Teile davon im Fahrzeug herumgeschleudert werden und Verletzungen verursachen können.
o Arbeiten am Airbag, Ausbau oder Einbau des Airbag und der zugehörigen Komponenten (wie z.B. Dachverkleidung und Seitenverkleidungen) dürfen zur Gewährleistung der Systemintegrität des Airbag-Systems nur von einer Hyundai-Vertragswerkstatt durchgeführt werden.

B240C01NF-GST Pflege des SRS

Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, die vom Besitzer gefahrenlos selbst gewartet werden können. Wenn die SRS SRI (Servicewarnanzeige) nicht oder ständig aufleuchtet, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüft werden.

Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen, Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai-Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung des Airbag-Systems kann schwerwiegende Verletzungen zur Folge haben.

B240C01HP

WARNUNG:

o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystem verwenden!
o Modifizierungen von SRS Komponenten oder der Verdrahtung, einschließlich das Anbringen jeglicher Art von Abzeichen auf der Abdeckung, oder Modifizierungen der Gehäusekonstruktion können nachteilige Auswirkungen auf die Leistungsfähigkeit des SRS haben und zu möglichen Verletzungen führen.

1 EIGENSCHAFTEN DES HYUNDAI

o Zum Reinigen der Hupenplatte ist ausschließlich ein weiches, trockenes Tuch oder ein mit reinem Wasser befeuchtetes Tuch zu verwenden. Lösungs- oder Reinigungsmittel wirken sich nachteilig auf die Abdeckung des Airbags aus und beeinträchtigen eine ordnungsgemäße Funktionsweise des Systems.
Es sollten keine Aufkleber auf das Lenkrad geklebt oder Gegenstände auf oder nahe an die AirbagModule am Lenkrad, Armaturenbrett bzw. Abdeckung oberhalb des Handschuhfachs gelegt werden, da derartige Gegenstände Verletzungen verursachen können, wenn das Fahrzeug einen Aufprall erleidet, der zum Zünden der Airbags führt.

o Wenn sich die Airbags entfalten, müssen sie von einem zugelassenen Hyundai-Händler ersetzt werden.
o Die Verdrahtung des SRS oder andere Komponenten des SRS-Systems nicht verändern oder abtrennen. Eine solche Vorgehensweise kann zu Verletzungen führen, da die Airbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtig werden kann.
o Installieren Sie auf dem Vordersitz keine Kinderrückhaltesysteme.
Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte der Airbag infolge eines Unfalls auslösen, kann das Baby oder Kleinkind schwer verletzt werden!

o Wenn Komponenten des Airbag-Systems beseitigt werden müssen oder das Fahrzeug verschrottet werden muß, müssen bestimmte Sicherheitsbestimmungen eingehalten werden. Ihr Hyundai-Händler kennt diese Bestimmungen und kann Ihnen die notwendigen Informationen mittellen.
Ein Versäumnis, diese Sicherheitsvorkehrungen und Vorgehensweise zu befolgen, erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neue Besitzer über alle wichtigen Punkte informiert wird und daß dieses Handbuch an den neuen Besitzer weitergereicht wird.

EIGENSCHAFTEN DES HYUNDAI 1

o Wurde das Fahrzeug unter Wasser gesetzt und steht noch Wasser auf dem Teppich oder dem Bodenblech, das Fahrzeug nicht anlassen, sondern zu einem Hyundai-Händler transportieren.

1 EIGENSCHAFTEN DES HYUNDAI

58

INSTRUMENTENFELD UND ANZEIGEN

B200A01TG-GST Konventioneller Typ

B280AD1TG

1. Motorwamleuchte
2. Motoröldruckwarnleuchte
3. Batterieladekontrolleuchte
4. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
5. Airbagwarnleuchte
6. Drehzahlmesser
7. Fahrtrichtungsanzeige
8. Fernlichtkontrolleuchte
9. Anzeigen für das elektronische Stabilitätsprogramm
   10.Anzeigeleuchte der Schaltstufen des Automatikgetriebes
   11.CRUISE-Anzeigeleuchte (Falls vorhanden)
   12.Nebelscheinwerferkontrolleuchte
   13.SET-Anzeigeleuchte (Falls vorhanden)

14.Tachometer
15. Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
16. Warnleuchte für geöffnete Kofferraumklappe
17. Wegfahrsperren-Anzeige
18.Kühlmitteltemperaturanzeige
19.ABS-Kontrolleuchte
20. Warnleuchte bei offener Tür
21.Sicherheitsgurt-Warnanzeige (Fahrerseite)
22.Kilometerzähler/Bordcomputer
23.Warnleuchte für Feststellbremse und Bremskreisausfall
24.Kraftstoffwarnleuchte
25.Kraftstoffanzeige

1 EIGENSCHAFTEN DES HYUNDAI

60

B280BD1TG-GST

Supervision Typ

B280B01TG

1. Drehzahlmesser
2. Fernlichtkontrolleuchte
3. Fahrtrichtungsanzeige
4. Tachometer
5. Nebelscheinwerferkontrolleuchte
6. Kühlmitteltemperaturanzeige
7. Kraftstoffanzeige
8. Batterieladekontrolleuchte
9. Kontrolleuchte für ausgeschalteten Beifahrer-Airbag
10. Warnleuchte für Feststellbremse und Bremskreisausfall
11. Sicherheitsgurt-Warnanzeige (Fahrerseite)
12. Warnleuchte bei offener Tür
    13.Airbagwamleuchte

14.Motorwarnleuchte
15.Motoröldruckwarnleuchte
16.Warnleuchte bei zu niedrigem Flüssigkeitsstand in der
Waschanlage
17.ABS-Kontrolleuchte
18.CRUISE-Anzeigeleuchte (Falls vorhanden)
19. Warnleuchte für geöffnete Kofferraumklappe
20. Wegfahrsperren-Anzeige
21.SET-Anzeigeleuchte (Falls vorhanden)
22.Anzeigeleuchte der Schaltstufen des Automatikgetriebes
23. Kilometerzähler/Bordcomputer/Warnhinweis
24.Anzeigen für das elektronische Stabilitätsprogramm
25. Kraftstoffwarnleuchte

1 EIGENSCHAFTEN DES HYUNDAI

62

ANZEIGE UND WARNLEUCHTE

B260D01A-AST

Blinker-Kontrolleuchten

Die blinkenden Fahrtrichtungsanzeigen im Instrumentenfeld zeigen in die vom Blinkerschalter gesetzte Richtung. Leuchtet die jeweilige Fahrtrichtungsanzeige ständig oder blinkt schneller als normal oder blinkt überhaupt nicht, liegt eine Fehlfunktion des Blinkersystems vor. In diesem Fall an einen Hyundai-Vertragshändler wenden.

B260F01A-AST

Fernlichtkontrolleuchte

Bei eingeschaltetem Fernlicht leuchtet die Fernlicht-Kontrolleuchte.

B280G01TG-AST

Öldruck-Warnleuchte

VORSICHT:

Leuchtet die Öldruckwarnleuchte bei laufendem Motor kontinulerlich, kann es zu schweren Beschädigungen des Motors kommen. Die Öldruckwarnleuchte wird immer dann eingeschaltet, wenn der Öldruck zu niedrig ist. Bei normalem Fahrbetrieb leuchtet sie auf, wenn der Zündschalter eingeschaltet wird, erlischt aber, wenn der Motor angesprungen ist. Leuchtet die Öldruckwarnleuchte bei laufendem Motor weiter, wird eine schwere Fehlfunktion angezeigt.

Ist dies der Fall, das Fahrzeug so schnell wie es die Sicherheit zuläßt, anhalten, den Motor abstellen und den Ölstand überprüfen. Bei zu niedrigem Ölstand das Motoröl auf den zulässigen Stand auffüllen und den Motor erneut anlassen. Leuchtet die Warnleuchte auch weiterhin bei laufendem motor,

den Motor um-gehend abstellen. Grundsätzlich muß dann, wenn die Öldruckwarnleuchte bei laufendem Motor andauernd leuchtet, der Motor vor dem erneuten Fahren von einem Hyundai-Händler überprüft werden.

B260G01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B260H02A-GST

Feststellbrems-, Bremsflüssigkeitsstand-Warnleuchte

WARNUNG:

Bei Problemen mit den Bremsen die Bremsen so bald wie möglich von einem Hyundai-Vertragshändler prüfen lassen. Das Fahren des Fahrzeugs bei einer Störung der elektrischen Bremsanlage oder der Bremshydraulik ist äußerst gefährlich und kann zu schweren Verletzungen oder zum Tod führen.

Aufleuchten der Warnleuchte

Diese Leuchte leuchtet bei angezogener Feststellbremse und eingeschalteter Zündung; sie erlischt, wenn die Feststellbremse gelöst wird. Das Fahrzeug darf erst dann gefahren werden, wenn die Feststellbremse gelöst ist und das Licht ausgeht. Bei nicht angezogener Feststellbremse muß die Warnleuchte nach Einschalten der Zündung aufleuchten und nach Anspringen des Motors ausgehen. Wenn die Leuchte zu einem anderen Zeitpunkt aufleuchtet, das Fahrzeug, soweit dies sicher möglich ist, abseits der Straße anhalten.

Die Warnleuchte leuchtet auch dann, wenn der Bremsflüssigkeitsstand im Behälter unter die MIN. Markierung fällt oder ein Leck in einem der Bremskreise auftritt. Tritt nach dem Nachfüllen von Bremsflüssigkeit (DOT 3, DOT 4) keine Störung mehr auf, muß trotzdem von einem Hyundai-Händler eine Inspektion durchgeführt werden. Treten weitere Störungen auf, darf das Fahrzeug nicht mehr gefahren werden, sondern muß von einem Abschleppdienst zum nächsten Hyundai-Händler transportiert werden. Dieser Hyundai ist mit einer Zweikreis-Bremsanlage ausgestattet. Dies bedeutet, daß an zwei Rädern immer noch Bremskraft anliegt, auch wenn einer der Bremskreise ausgefallen ist. Funktioniert nur noch einer der beiden Bremskreise, muß mit einem längeren Pedalweg und einem höheren Kraftaufwand beim Bremsen gerechnet werden. Darüber hinaus verlängert sich der Bremsweg.

Fallen die Bremsen während der Fahrt aus, in einen niedrigeren Gang schalten, um die Motorbremswirkung auszunutzen, dann das Fahrzeug, sobald dies sicher möglich ist, anhalten.

B260JD1TG-GST

Batterielade- kontrolleuchte

Die Ladekontrolleuchte muß bei Einschalten der Zündung aufleuchten und dann bei laufendem Motor erlöschen. Leuchtet die Warnleuchte auch bei laufendem Motor weiter, wird eine Fehlfunktion des elektrischen Ladesystems angezeigt. Leuchtet die Warnleuchte während des Fahrens auf, anhalten, den Motor abstellen und das Batterieladesystem überprüfen. Zunächst sicherstellen, daß sich der Generatorkeilriemen in der korrekten Position befindet. Ist dies der Fall, die Spannung des Keilriemens überprüfen.

1 EIGENSCHAFTEN DES HYUNDAI

64

B260J01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B280L01TG-GST

Warnanzelge bei offener Tür

Diese Warnanzeige zeigt an, daß eine der Türen nicht fest geschlossen ist.

B23CL01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B280K01TG-AST

Kofferraumklappen- warnleuchte

Diese Warnleuchte leuchtet so lange, bis die Kofferraumklappe fest geschlossen wird.

B200K01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B280M01TG-AST

Kraftstoffwarnleuchte

Die Kraftstoffwarnleuchte leuchtet auf, bevor der Kraftstofftank völlig leer ist. Sobald die Kraftstoffwarnleuchte aufleuchtet, muß so schnell wie möglich Kraftstoff nachgetankt werden. Wird bei leuchtender Kraftstoffwarnleuchte oder bei Anzeige des Kraftstoffstands unter "E" weitergefahren, kann es zu Zündaussetzern des Motors und zu Beschädigungen des Katalysators kommen.

B260M01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B200S01TG-GST

Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage

Die Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage leuchtet auf, wenn der Waschanlagenbehälter beinahe leer ist. Wenn die Leuchte angeht, sobald wie möglich Flüssigkeit in die Waschanlagefüllen.

B260501TO

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

1 EIGENSCHAFTEN DES HYUNDAI

B265E01TG-GST

Gurtwarnleuchte und Warnton

Die Gurtwarnleuchte und der Warnton werden entsprechend der folgenden Tabelle aktiviert.

Personen (Fahrer und Beifahrer)		Gurtwarnleuchte
Sicherheitsgurt	Zündeschalter
Nicht angelegt	ON	Bisiblan, bis Gurt angelegt
Angelegt	ON	Leuchtet 6 Sekundenlang
Nichtangelegt	ON * 1	Blindt, bis Gurt angelegt
Angelegt →Nichtangelegt	ON	Blinkt, bis Gurt angelegt* 2

*1) Wenn der Zündschlüssel innerhalb einer Minute von Position "OFF" auf Position "ON" gestellt wird.
*2) Wenn die Fahrzeuggeschwindigkeit 9 km/h überschreitet, ertönt auch der Warnton ca. 1 - 2 Minuten lang. Wenn die Fahrzeuggeschwindigkeit unter 9 km/h bleibt, ertönt eine Minute später auch der Warnton ca. 1 - 2 Minuten lang.

HINWEIS:

o Die Gurtwarnleuchte für den Beifahrer befindet sich auf der Mittelkonsole.
o Wenn der Fahrer-Sicherheitsgurt nach dem Anlegen innerhalb von 9 Sekunden "gelöst → angelegt → gelöst" wird, werden Gurtwarnleuchte und Warnton nicht aktiviert.
o Auch wenn der Beifahrersitz nicht belegt ist, leuchtet die Gurtwarnleuchte 6 Sekunden lang auf.
o Die Gurtwarnleuchte kann aufleuchten, wenn der Beifahrersitz mit Gepäck beladen wird.

B260AD1Y-GST

Kontrolleuchte für Nebelscheinwerfer

Diese Nebelscheinwerfer-Kontrolleuchte leuchtet auf, wenn die Zündung eingeschaltet wird "ON" und wenn die Nebelscheinwerfer eingeschaltet sind.

B260N01TG-AST

Motorwarnleuchte

Diese Warnleuchte leuchtet dann, wenn eine Fehlfunktion eines Teils der Abgasanlage vorliegt, und wenn das System nur unzulässig funktioniert, so daß die vorgeschriebenen Abgaswerte nicht eingehalten werden. Die Lampe leuchtet auch auf, wenn der Zündschlüssel in die Stellung "ON" gedreht wird, und geht nach ein paar Sekunden aus, wenn der Motor angesprungen ist.

Leuchtet die Warnleuchte beim Fahren oder leuchtet sie nicht beim Schalten des Zündschlüssels in die Position "ON" (Fahrt) ein, muß das System beim nächsten Vertragshändler überprüft werden.

B260N01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B280G01JM-AST

Servicewarnanzelge (SRI) für das zusätzliche Rückhalte-system (SRS)

Die Servicewarnanziege (SRI) für das zusätzliche Rückhaltesystem (SRS) leuchtet etwa 6 Sekunden lang nach dem Einschalten der Zündung auf und geht aus, wenn der Motor gestartet ist.

Diese Leuchte leuchtet auch auf, wenn das SRS nicht einwandfrei funktioniert. Wenn die SRS SRI nicht aufleuchtet oder ständig leuchtet, nachdem sie nach dem Drehen des Schlüssels auf Stellung "ON" etwa 6 Sekunden lang geleuchtet hat, oder wenn sie nach dem Anspringen des Motors oder während der Fahrt aufleuchtet, muß das SRS-System in einer Hyundai-Vertragswerkstatt überprüft werden.

B230T01NF-GST

OFF Kontrolleuchte für ausgeschalteten Beifahrer-Airbag

Die Kontrolleuchte für ausgeschalteten Beifahrer-Airbag leuchtet etwa 4 Sekunden lang auf, nachdem die Zündung eingeschaltet wurde oder nachdem der Motor angesprungen ist und geht nach 3 Sekunden aus. Die Kontrolleuchte für ausgeschalteten Beifahrer-Airbag leuchtet auch auf, wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag auf Position "OFF" gestellt wurde und geht aus, wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag auf Position "ON" gestellt wird.

VORSICHT:

Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfrei funktioniert, leuchtet die AUS-Anzelge des Beifahrer-Airbags nicht auf und der Beifahrer-Airbag zündet bei einem Frontalzusammenstoß auch dann, wenn der EIN-/AUS-Schalter des Beifahrer-Airbags auf Position "OFF" steht.

1 EIGENSCHAFTEN DES HYUNDAI

68

B280P01TG-GST

ABS-Warnleuchte

Beim Drehen des Zündschlüssels auf die Position "ON" leuchtet die ABS-Warnleuchte auf und erlischt nach einigen Sekunden wieder. Falls diese Leuchte während der Fahrt aufleuchtet, lassen Sie Ihr Fahrzeug sofort bei einem HYUNDAI-Händler überprüfen. Das normale Bremssystem ist hiervon nicht betroffen. Bei einer Störung ist das ABS jedoch nicht mehr wirksam.

WARNUNG:

Wenn die ABS SRI- und Feststellbrems-/Bremsflüssigkeitsstand-Warnleuchte eingeschaltet bleibt oder während der Fahrt aufleuchtet, liegt möglicherweise eine Störung der elektronischen Bremskraftverteilung vor (EBD). Ist dies der Fall, das Fahrzeug nicht abrupt stoppen und so schnell wie möglich von einem Hyundai-Händler überprüfen lassen.

B260P01TG

Wenn das Fahrzeug mit einem Instrumentenblock der Ausführung Supervision ausgestattet ist, wird der Warnhinweis auch auf der Dot-Matrix-Anzeige angezeigt. Der Warnhinweis wird etwa 20 Sekunden angezeigt. Nach dem Drücken der RESET-Taste hinter dem Lenkrad, erlischt die Anzeige des Warnhinweises.

B265001LZ-AST

ESP Anzeigen für das Elektronische ESP Stabilitätsprogramm OFF (Falls vorhanden)

Die Anzeigen der Traktionskontrolle ändern sich je nach Zündschalterposition und danach, ob das System in Betrieb ist oder nicht. Sie leuchten auf, wenn der Zündschlüssel in die Stellung "ON" gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die ESP- oder ESP-OFF-Anzeige kontinuierlich leuchtet, muß das System in einer Hyundai-Werkstatt überprüft werden. Siehe Kapitel 2 für mehr Informationen über das ESP-System.

B280001NF-GST

CRUISE CRUISE-Anzeigeleuchte (Falls vorhanden)

Die Anzeige für den Geschwindigkeitsregler im Instrumentenblock leuchtet auf, wenn die Taste ON/OFF der Geschwindigkeitsregelung am Lenkrad gedrückt wird.

Die Anzeigeleuchte erlischt, wenn der EIN/AUS-Schalter der Geschwindigkeitsregelung nochmals gedrückt wird. Informationen über die Verwendung der

Geschwindigkeitsregelung finden Sie ab Seite 1-112.

B280B01NE-GST

SET-Anzeigeleuchte (Falls vorhanden)

Die Anzeige "SET" im Instrumentenblock leuchtet auf, wenn die Schalter "COAST/SET" oder "RES/ACCEL" gedrückt werden. Die Anzeige "SET" im Instrumentenblock erlischt,

wenn der CANCEL-Schalter der Geschwindigkeitsregelung gedrückt oder das System deaktiviert wird. Siehe Seite 1-113 im Abschnitt "Zum Löschen der eingestellten Geschwindigkeit".

B26DU01TB-GST

Wegfahrsperren-Anzeige

Diese Anzeige leuchtet nach dem Einschalten der Zündung einige Sekunden lang auf. Zu diesem Zeitpunkt kann der Motor gestartet werden. Die Leuchte erlischt, wenn der Motor anspringt. Sollte die Leuchte erlischen, bevor der Motor anspringt, muß der Zündschlüssel wieder auf Position "LOCK" gedreht und der Motor erneut gestartet werden. Wenn die Leuchte beim Einschalten der Zündung fünf Sekunden lang blinkt, ist das Wegfahrsperrensystem gestört. Befolgen Sie in diesem Fall die Notfallprozedur (siehe Seite 1-6) oder wenden Sie sich an einen Hyundai-Händler.

B270A01A-AST

WARNTON BREMSBELAG- VERSCHLEISS

Die vorderen und hinteren Bremsbeläge sind mit Verschleißanzeigern ausgestattet, die ein hohes quietschendes bzw. schabendes Geräusch erzeugen, wenn neue Bremsbeläge erforderlich sind. Während der Fahrt ist das Geräusch entweder die ganze Zeit zu hören, oder es kommt und geht. Es kann ebenfalls zu hören sein, wenn das Bremspedal fest niedergetreten wird. Wenn die verschlissenen Beläge nicht ausgewechselt werden, kann dies zu kostspieligen Schäden an den Bremsscheiben führen. Daher unbedingt einen Hyundai-Vertragshändler aufsuchen.

1 EIGENSCHAFTEN DES HYUNDAI

70

INSTRUMENTENTAFEL

B260AD1TG-AST

KRAFTSTOFFANZEIGE

Konventioneller Typ

Supervision Typ

B280A01TG

Die Kraftstoffanzeige zeigt unabhängig von der Position des Zündschalters den ungefähren Kraftstoffstand im Tank an. Der Tankinhalt ist in Kapitel 9 angegeben.

HINWEIS:

Das "Symbol bedeutet, daß die

Tankklappe auf der linken Seite des Fahrzeugs zu finden ist.

B290A03A-AST

KÜHLMITTELTEMPERATURANZIGE

Konventioneller Typ

Supervision Typ

B290A01TG

WARNUNG:

Den Kühlerdeckel niemals bei heißem Motor abschrauben. Das unter Druck stehende Kühlmittel kann herausspritzen und schwere Verbrennungen verursachen. Vor dem Abschrauben des Kühlerdeckels warten, bis der Motor abgekühlt ist.

Die Nadel der Kühlmitteltemperaturanzeige muß im normalen Bereich bleiben. Wenn sie sich über das Meßinstrument auf den Bereich "H" (heiß) bewegt, fahren Sie an den Straßenrand, halten, sobald dies möglich ist an, und stellen den Motor ab. Dann die Motorhaube öffnen und den Kühlmittelstand (siehe "Wenn der Motor zu heiß wird" auf Seite 3-4) sowie den Wasserpumpenantriebsriemen kontrollieren. Wenn Sie eine Störung im Kühlsystem vermuten, lassen Sie das Kühlsystem von einem Hyundai-Vertragshändler überprüfen.

B000A01Y-GST

TACHOMETER
Konventioneller Typ

B300M01TG

B330401L-AST

DREHZAHLMESSER
Konventioneller Typ

BS30A01TG

Supervision Typ

B300A02TG
Der Tachometer zeigt die Geschwindigkeit des Fahrzeugs in Kilometer pro Stunde an.

Supervision Typ

BSSO402TG
Der Drehzahlmesser zeigt die Motordrehzahl in Umdrehungen pro Minute (U/min) an.

VORSICHT:

Der Motor soll nicht auf eine zu hohe Drehzahl hochgedreht werden, daß die Drehzahlmessernadel in den roten Bereich eintritt. Dies kann zu schweren Beschädigungen des Motors führen.

1 EIGENSCHAFTEN DES HYUNDAI

72

B310A01B-GST

KILOMETERZÄHLER

Konventioneller Typ

Kilometerzähler

Supervision Typ

Kilometerzähler

B310A01TG

Der Kilometerzähler zeigt die Gesamtfahrstrecke in Kilometern oder Meilen an und hilft dabei, die Wartungsintervalle einzuhalten. Bei einem Neufahrzeugist es normal, wenn der Kilometerzähler weniger als 50 km anzeigt.

BORDCOMPUTER

B400001TG-GST

Konventioneller Typ

Supervision Typ

B400B01TG

Beim Bordcomputer handelt es sich um eine mikroprozessorgesteuerte Fahrerinformationsanzeige, die auf dem LCD-Display auf die Fahrt bezogene Daten anzeigt, wie z.B. Reichweite, Durchschnittsgeschwindigkeit, Fahrtzeit und Durchschnittsverbrauch.

HINWEIS:

o Wenn das Fahrzeug mit einem konventionellen Instrumentenblock ausgestattet ist, werden nur Durchschnittsgeschwindigkeit und durchschnittlicher Kraftstoffverbrauch angezeigt.

o Je nach Region können die Werte auch in Meilen ("MILE") angezeigt werden.

HINWEIS:

Jegliche Manipulation am Kilometerzähler führt zum Erlöschen der Garantie.

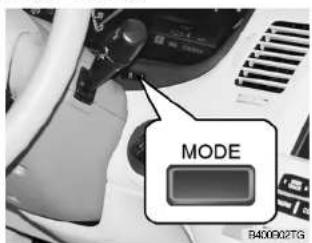

MODE - Schalter

Durch Dücken des MODE-Schalters ändert sich die Anzeige wie folgt:

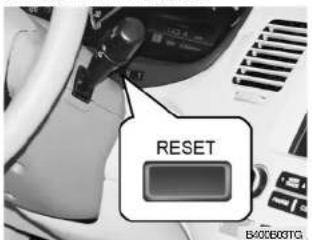

RÜCKSTELLSCHALTER

Wird der RESET-Schalter länger als 1 Sekunde gedrückt, werden alle Informationen wie gefahrene Strecke, Durchschnittsgeschwindigkeit, Fahrzeit und Durchschnittsverbrauch auf 0 rückgestellt.

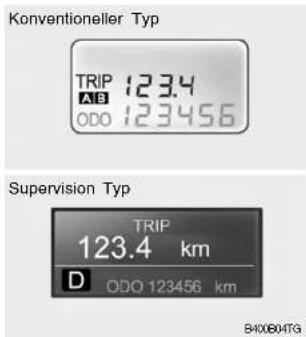

1. Tageskilometerzähler


o In diesem Modus wird die seit der letzten Rückstellung oder seit dem letzten Abtrennen der Batterie zurückgelegte Fahrstrecke angezeigt.
o Wird der RESET-Schalter bei angezeigter Kilometerzahl länger als eine Sekunde gedrückt, wird die Anzeige auf Null rückgestellt.
o Die angezeigten Werte können zwischen 0 und 999,9 km liegen.

Konventioneller Typ

B400B05TG

Durch Drücken des TRIP-Schalters kann von TRIP A auf TRIP B umgeschaltet werden.

TRIP A : Erste gefahrene Strecke vom Ausgangspunkt zum ersten Zielpunkt. TRIP B : Zweite gefahrene Strecke vom ersten Zielpunkt zum Endpunkt.

2. Fahrtstrecke bis zum nächsten Tankstopp

Konventioneller Typ

Supervision Typ

B400B06TG

o In diesem Modus wird die geschätzte Fahrstrecke bis zum nächsten Tankstopp (berechnet aus dem Kraftstoffstand im Tank) und das entsprechende Symbolangezeigt.
o Wenn mehr als 6 Liter nachgetankt werden, erkennt der Bordcomputer, daß getankt wurde.

o Wenn die Batterie nach Entladung oder Abklemmen wieder angeschlossen wird, muß eine Fahrtstrecke von min. 64 km zurückgelegt werden, damit die richtige Distanz angezeigt wird.

Konventioneller Typ

Supervision Typ

B400B07TG

o Wenn die Reichweite weniger als 50 km beträgt. leuchtet das entsprechende Symbol auf, und die Ziffern der Anzeige (----) blinken, bis Kraftstoff nachgetankt wird.

HINWEIS:

o Die Fahrtstrecke bis zum nächsten Tankstopp kann sich je nach den Fahrbedingungen vom tatsächlichen Kilometerstand unterscheiden.

o Die Fahrtstrecke bis zum nächsten Tankstopp ist je nach den Fahrbedingungen, dem Fahrschema oder der Geschwindigkeit unterschiedlich.

3. Durchschnittsgeschwindigkeit

Konventioneller Typ

Supervision Typ

B40CB06TG

In diesem Modus wird die Durchschnittsgeschwindigkeit seit dem Starten des Fahrzeugs mit dem Zündschlüssel angezeigt. Wenn der Zündschlüssel auf "OFF" gestellt wird, wird die Anzeige auf 0 km rückgestellt.

o Wird die Batterie abgeklemmt, wird die Durchschnittsgeschwindigkeit auf Null rückgestellt.

o Zum Rückstellen der Durchschnittsgeschwindigkeit auf Null, den RESET-Schalter länger als 1 Sekunde gedrückt halten.

4. Fahrzeit

Konventioneller Typ

Supervision Typ

B400B09TG

o In diesem Modus wird die Gesamtfahrzeit seit dem Starten des Fahrzeugs mit dem Zündschlüssel seit der letzten Rückstellung angezeigt. Wenn der Schalter "RESET" gedrückt wird, wird die Anzeige auf 0:00 rückgestellt.

1 EIGENSCHAFTEN DES HYUNDAI

76

o Die Fahrzeit wird auf '0:00' rückgestellt, nachdem '99:59' erreicht wurde.

5. Durchschnittlicher Kraftstoffverbrauch

Konventioneller Typ

Supervision Typ

B400610TG

o In diesem Modus wird der durchschnittliche Kraftstoffverbrauch aus dem Gesamtkraftstoffverbrauch und der seit der letzten Rückstellung zurückgelegten Fahrstrecke berechnet.

KOMBI-SCHALTER FÜR BLINKER UND FAHRLICHT

B340A01A-AST Bedienung des Blinkers

Durch Drücken des Hebels nach unten wird der linke Blinker des Fahrzeugs gesetzt. Durch Drücken des Hebels nach oben wird der rechte Blinker des Fahrzeugs gesetzt. Nach dem Abbiegen kehrt der Hebel automatisch in die mittlere Position zurück, und der Blinker wird ausgeschaltet. Blinkt die Fahrtrichtungsanzeige schneller als üblich, schaltet sie ein, blinkt aber nicht, oder schaltet sie überhaupt nicht ein, liegt eine Fehlfunktion des Blinkersystems vor. Das Blinkersystem auf eine durchgebrannte Sicherung oder Glühlampe überprüfen oder den Hyundai-Vertragshändler aufsuchen.

B340001A-AST

Fahrspurwechselsignal

Um einen Fahrspurwechsel anzuzeigen, den Hebel so weit nach oben oder unten bewegen, bis der jeweilige Blinker zu blinken beginnt. Der Hebel kehrt bei Freigabe automatisch in die mittlere Position zurück.

B340C0GL-AST

Lichtschalter

Zum Einschalten der Beleuchtung das Griffende des Multifunktionsschalters drehen. In der ersten Position werden, Begrenzungsleuchten, Schlußleuchten und Instrumentenbeleuchtung eingeschaltet. In der zweiten Position werden die Abblendlicht/Fernlicht eingeschaltet.

HINWEIS:

Zum Einschalten der Scheinwerfer muß der Zündschlüssel auf "ÖN" gedreht werden.

Automatisches Ausschalten des Standlichts

Wenn Sie das Standlicht nach der Fahrt nicht ausschalten, wird dieses automatisch beim Öffnen der Fahrertür ausgeschaltet.

Zum Einschalten stecken Sie einfach den Zündschlüssel in das Zündschloß und drehen ihn in die Stellung "ON".

1 EIGENSCHAFTEN DES HYUNDAI

78

B340G01LZ-GST

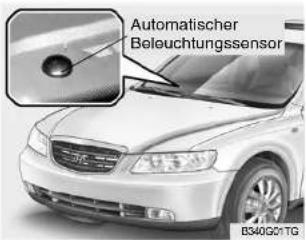

Automatisches Einschalten der Scheinwerfer (Falls vorhanden)

Um das automatische Ein-/Ausschalten der Front-/Rückscheinwerfer zu aktivieren, drehen Sie den Zylinder am Ende des Multifunktionsschalters. Wird der multifunktionsschalter auf "AUTO" gestellt, schalten Front- und Rückscheinwerfer je nach den äußeren Lichtverhältnissen automatisch ein bzw. aus.

HINWEIS:

Die Beleuchtung ist bei nebliger, unsichtiger und regnerischer Witterung manuelle einzuschalten.

HINWEIS:

o Keine Gegenstände auf dem Sensor auf der Instrumententafel ablegen, damit die Steuerung der automatischen Beleuchtung nicht behindert wird.

o Den Sensor nicht mit Scheibenreiniger reinigen.

o Wenn das Fahrzeug getönte oder anderweitig beschichtete Scheiben hat, funktioniert die automatische Beleuchtung möglicherweise nicht einwandfrei.

B340D01A-AST

Fernlicht und Abblendlicht

Zum Einschalten des Fernlichts den Hebel nach vorne (vom Fahrer weg) drücken. Gleichzeitig leuchtet die Fernlichtkontrolleuchte. Zum Einschalten des Abblendlichts den Hebel zurück in Fahrerrichtung ziehen.

NEBELSCHEINWERFER SCHALTER

B340E01A-AST

Lichthupe

Zur Betätigung der Lichthupe den Schalterhebel in Richtung des Fahrers ziehen und dann loslassen. Die Lichthupe kann auch dann betätigt werden, wenn sich der Lichtschalter in der Position "OFF" (AUS) befindet.

038001TG-GST

Zum Einschalten der Nebelschein-werfer den Schalter in die Stellung "ON" drücken. Sie können eingeschaltet werden, wenn sich der Scheinwerferschalter in der ersten Position befindet.

B380AD1Y-GST

NEBELSCHLUSSLEUCHTENSCHALTER

Durch Drücken dieser Taste kann die Nebelschlußleuchte eingeschaltet werden.

Sie werden eingeschaltet, wenn der Scheinwerferschalter in der zweiten Position und der Zündschlüssel auf "ON" steht.

1 EIGENSCHAFTEN DES HYUNDAI

80

SCHALTER FÜR SCHEIBENWISCHER UND WASCHANLAGE

BSSCA01A-AST

Der Scheibenwischerschalter verfügt über drei Positionen.

1. INT : Wischen mit Intervallschaltung
2. LOW : Wischen mit niedriger Geschwindigkeit
3. HI : Wischen mit hoher Geschwindigkeit

HINWEIS:

Damit die Scheibenwischer nicht beschädigt werden, dürfen keine großen Mengen von Schnee oder Eis von der Windschutzscheibe gewischt werden. Liegt nur eine sehr dünne Eis- oder Schneeschicht auf der Schelbe, die Heizung auf Defrost stellen, bevor der Scheibenwischer betätigt wird.

B350001B-GST

Automatischer Schelbenwisch- erbetrieb (Falls vorhanden)

Wird der Scheibenwischerschalter auf "AUTO" gestellt, erkennt der Regensensor am oberen Ende der Windschutzscheibe die Regenmenge und stellt das Scheibenwischerintervall entsprechend ein.

HINWEIS:

Befinden sich zuviel Schnee oder Eis auf der Windschutzscheibe, arbeitet der Scheibenwischer 10 Minuten lang nicht und dann wieder normal.

B350B010-AST Betrieb der Scheibenwaschanlage

WARNING: Steht der Scheibenwischerschalter bei Einschalten der Zündung auf "AUTO", ist in den folgenden Fällen besondere Vorsicht geboten, um Verletzungen an der Hand auszuschließen:

o Bei Berührung des oberen Teils der Windschutzscheibe (gegenüber dem Regensensor).
o Bei Abwischen des oberen Teils der Windschutzscheibe mit einem Tuch.
o Bei Versetzen Windschutzscheibe in Vibrationen.

Zur Inbetriebnahme der Scheibenwaschanlage ziehen Sie den Betätigungshebel für den Scheibenwischer zum Lenkrad. Der Scheibenwischer fährt dann automatisch zweimal über die Windschutzscheibe. Die Scheibenwaschanlage bleibt in Betrieb, solange der Hebel in dieser Position gehalten wird.

der

HINWEIS:

o Den Scheibenwischer nicht länger als 15 Sekunden und nicht bei leerem Flüssigkeitsbehälter betätigen.
o Bei Frosttemperaturen oder Schneefall vor der Betätigung der Scheibenwischer sicherstellen, daß die Schei benwischerblätter nicht an der Scheibe angefroren sind.
o In Gegenden, wo Wasser im Winter gefrieren kann, ein Waschanlagen-Frostschutzmittel verwenden.

1 EIGENSCHAFTEN DES HYUNDAI

82

Scheibenwischerbetrieb bei Nebel

Soll bei Nebel ein einzelner Wischvorgang ausgeführt werden, den Hebel für die Scheibenwisch-/Waschanlage nach oben drücken.

B350C010-AST

Einstellbare Intervallschaltung

Zur Nutzung der Intervallschaltung den Scheibenwischerschalter in die Position "INT" schalten. Befindet sich der Schalter in dieser Position, können die Intervalle zwischen den einzelnen Wischvorgängen durch Drehen des Intervalleinstellschalters auf eine Zeit zwischen 1 und 18 s eingestellt werden. Dies variiert überdies automatisch je nach Fahrgeschwindigkeit.

SCHEINWERFER- WASCHANLAGE

B345G01TG-GST

(Falls vorhanden)

Die Scheinwerferwaschanlage wird mit dem Scheibenwaschanlagenhebel betätigt. Zum Betätigen der Scheinwerferwaschanlage den Wisch-/Waschhebel ca. 1 Sekunde lang zum Lenkrad hin ziehen. Die Waschanlage wird aktiviert, wenn der Scheinwerferschalter in der zweiten Position und der Zündschlüssel auf "ON" steht.
Es wird etwa 1 Sekunde lang Waschflüssigkeit auf die Scheinwerfer gesprüht.

LEUCHTWEITENREGULIERUNGSSCHALTER

HINWEIS:

Die Scheinwerferwaschanlage von Zeit zu Zeit überprüfen, um sicherzustellen, daß die Waschflüssigkeit richtig auf die Scheinwerfer gesprüht wird.

B340G02Y-GST

(Manuelle Typ)

Um die Leuchtweite des Abblendlichts der Anzahl der Passagiere und der Zuladung im Kofferraum anzupassen, den Leuchtweitenregulierungsschalter drehen.

Je höher die Zahl der Schaltstellung ist, desto kürzer ist die Leuchtweite. Das Abblendlicht sollte immer die richtige Höhe haben, weil sonst andere Verkehrsteilnehmer geblendet werden. Nebenstehende Tabelle zeigt die korrekte Schalterstellung in Abhängigkeit von bestimmten Beladungszuständen Ihres Fahrzeuges.

Für Beladungszustände, die von den unten aufgeführten abweichen, den Leuchtweitenregulierungsschalter auf die nächsthöhere Schaltstellung (entsprechend der Liste) stellen.

Beladungszustand	Schaltstellung
Fahrer alleine	0
Fahrer + Beifahrer	0
5 Passagiere (2+3)	1
5 Passagiere (2+3)mit vollem Kofferraumoder leichter Anhänger	2
Fahrer + volle Zuladung(oder max.Anhängelast)	3

1 EIGENSCHAFTEN DES HYUNDAI

84

B340G01LZ-GST

(Automatische Ausführung) (Falls vorhanden)

Die Scheinwerferhöhe wird automatisch entsprechend der Passagierzahl und der Beladung eingestellt.

So ist dafür gesorgt, daß die Scheinwerferhöhe immer den Gegebenheiten angepaßt wird.

WARNUNG:

Wenn sie nicht ordnungsgemäß funktioniert, obwohl das Fahrzeug aufgrund der Passagierzahl hinten stärker belastet ist oder wenn der Scheinwerferstrahl fälschlich nach oben oder unten verstellt wird, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüft werden.

Die Verkabelung nicht selbst überprüfen oder auswechseln, um eine Beschädigung zu vermeiden.

WARNBLINKSYSTEM

B370A01A-AST

Das Warnblinksystem ist dann einzuschalten, wenn das Fahrzeug an einem gefährdeten Standort angehalten werden muß. Bei einem solchen Notfall das Fahrzeug grundsätzlich so weit wie möglich an den Straßenrand fahren.

Zum Einschalten des Wamblinkers den Warnblinkschalter drücken. Danach blinken alle Blinkerleuchten und Fahrtrichtungsanzeigen. Die Warnblinkanlage ist unabhängig von der Zündschloßstellung betriebsbereit. Zum Ausschalten des Wamblinkers den Schalter erneut betätigen.

FRONT-/HECKSCHEIBEN- HEIZUNGSSCHALTER

B380A02HP-AST

(Falls vorhanden)

B380A01TG-A

Die Front-/Heckscheibenheizung und die Außenspiegelheizung werden mit diesem Schalter eingeschaltet. Gleichzeitig leuchtet die Anzeigeleuchte für Front-/Heckscheibenheizung im Schalter auf. Zum Ausschalten den Schalter ein zweites Mal drücken. Die Front-/Heckscheibenheizung schaltet sich selbst automatisch nach 20 Minuten aus. Zum Wiedereinschalten der Heizung den Schalter erneut drücken.

DIGITAL UHR

INSTRUMENTENBELEU- CHTUNGSREGELUNG

85

VORSICHT:

Die Innenseite der Heckscheibe nicht mit einem Scheuermittel reinigen und zum Entfernen von Fremdpartikeln auf der Innenfläche des Glases keinen Kratzer verwenden, da andernfalls die Heizdrähte beschädigt werden können.

HINWEIS:

Die Front-/Heckschelbenheizung funktioniert nur bei laufendem Motor.

B400A01TG-AST

Funktion der einzelnen Tasten:

H -Zum Einstellen der Stundenanzeige diese Taste drücken.

M - Zum Einstellung Minutenanzeige diese Taste drücken.

R - Muß zur Einstellung der korrekten Zeit die Minutenanzeige gelöscht werden, diese Taste drücken.

Beispiel:

10:30 - 11:29 Änderung auf 11:00

11:30 - 12:29 Änderung auf 12:00

Wird die Taste "R" 4 s lang gedrückt, schaltet die Anzeige zwischen 12 und 24 Stunden um.

B410A01A-AST

Durch Drehen des Instrumentenbeleuchtungsreglers kann die Instrumentenbeleuchtung stärker oder schwächer gestellt werden.

1 EIGENSCHAFTEN DES HYUNDAI

86

ZIGARETTEN-ANZÜNDER

B420A02A-AST

Zur Betätigung des Zigaretten-Anzünders muß sich der Schlüssel in der Position "ACC" oder in der Position "ON" befinden.

Zur Betätigung des Zigaretten-Anzünders die Abdeckung von Zigaretten-Anzünder und Aschenbecher öffnen und den Zigaretten-Anzünder vollständig in die Buchse eindrücken. Hat sich das Element aufgeheizt, springt der Anzünder in die "Bereitschaftsposition".

Der Zigaretten-Anzünder darf nicht andauernd eingedrückt werden. Dies kann zu einer Beschädigung des Heizelements und zu Brandrisiko führen.

STECKDOSE

VORSICHT:

An dieser Steckdose darf nur ausschließlich Hyundai-Originalzubehör betrieben werden.

B500DD1TG-GST

And diesem Anschluß stehen 12V Strom zur Verfügung, die zum Betreiben von elektrischen Geräten oder Zubehör benutzt werden können, wenn der Zündschlüssel in Stellung "ON" oder "ACC" steht.

ASCHENBECHER

87

VORSICHT:

o Bei laufendem Motor benutzen und den Stecker nach Gebrauch des Geräts aus der Steckdose ziehen. Durch die Verwendung bei abgestelltem Motor oder wenn der Stecker des Geräts viele Stunden lang eingesteckt bleibt kann die Batterie entladen werden.
o Elektrische Geräte oder Zubehör, das nicht für 12 V ausgelegt ist, darf nicht an die Steckdose angeschlossen werden.
o Einigee elektrische Geräte können elektronische Störungen verursachen, wenn sie an die Steckdose angeschlossen werden. Diese Geräte können Störrauschen im Radio und andere Störungen in der elektrischen Anlage verursachen.

B430A02NF-GST

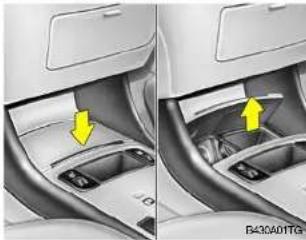

Vorderer Aschenbecher

Zum Öffnen des vorderen Aschenbechers kurz auf den Deckel drücken. Zum Reinigen des Aschenbechers den Aschenbehälter aus Kunststoff herausheben. Die Aschenbecherbeleuchtungfunktioniert nur bei eingeschalteten Scheinwerfern.

B440A01TG-AST

Hinterer Aschenbecher

Der hintere Aschenbecher kann durch Herausziehen der Aschenbecherklappe geöffnet werden. Zum Reinigen des Aschenbechers den Aschenbehälter aus Kunststoff herausheben.

1 EIGENSCHAFTEN DES HYUNDAI

88

GETRÄNKEHALTER

D450A01LZ-GST

Vorderer Getränkehalter

Der Getränkehalter befindet sich in der Hauptkonsole; hier kann der Fahrer während der Fahrt Tassen oder Dosen abstellen. Der Getränkehalter wird durch Druck auf die obere Kante geöffnet.

WARNUNG:

o Vorsicht bei heißen Getränken im Getränkehalter. Heiße Getränke können die Fahrzeuginsassen schwer verletzen, wenn sie verschüttet werden. Verschüttete Flüssigkeiten können außerdem die Innenverkleidung und elektrische Bauteile beschädigen.

o Stellen Sie keine anderer Gegenstände auf den Getränkehalter. Solche Objekte könnten herausgeschleudert werden, oder während einer Notbremsung oder einem Unfall die Insassen des Fahrzeugs verletzen.

B450B01NF-GST

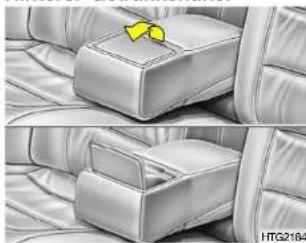

Hinterer Getränkehalter

Die hinteren Becherhalter befinden sich in der hinteren Armstütze und dienen zur Aufnahme von Bechern oder Dosen.

VORSICHT:

Wird er nicht gebraucht, sollte der Getränkehalter stets geschlossen blieben.

VORSICHT:

Wird er nicht gebraucht, sollte der Getränkehalter stets geschlossen blieben.

SITZTASCHE

SCHIEBEDACH

89

WARNUNG:

o Vorsicht bei heißen Getränken im Getränkehalter. Heiße Getränke können die Fahrzeuginsassen schwer verletzen, wenn sie verschüttet werden. Verschüttete Flüssigkeiten können außerdem die Innenverkleidung und elektrische Bauteile beschädigen.
o Stellen Sie keine anderer Gegenstände auf den Getränkehalter. Solche Objekte könnten herausgeschleudert werden, oder während einer Notbremsung oder einem Unfall die Insassen des Fahrzeugs verletzen.

0540001E-GST

Auf der Rückseite der Vordersitze befinden sich Sitzlehntaschen, in denen Dokumente oder Karten aufbewahrt werden können.

B480A02Y-AST
(Falls vorhanden) Lichtschutz

Der HYUNDAI ist außerdem mit einem Gleitlichtschutz ausgerüstet, der manuell so eingestellt werden kann, daß bei geschlossenem Schiebedach entweder Licht eingelassen oder der Lichteinfall gehemmt wird.

WARNUNG:

Den Sitz niemals während des Fahrens einstellen. Dies kann zum Verlust der Kontrolle über das Fahrzeug führen.

1 EIGENSCHAFTEN DES HYUNDAI

90

B480BD1TG-GST

Öffnen des Schlebedach- systems

Wenn Ihr Fahrzeug mit einem Schiebedach ausgestattet ist, können Sie das Schiebedach über die Schalter in der Dachkonsole aufstellen oder aufschieben.

Das Schiebedach kann nur bei eingeschalteter Zündung bedient werden.

Automatisch nach hinten schleben

Um die Funktion "Schiebedach automatisch nach hinten schieben" zu aktivieren, drücken Sie kurz (länger als 1 Sekunde) die SLIDE OPEN-Taste in der Dachkonsole.

Das Schiebedach fährt danach vollständig nach hinten. Um die Schiebedachbewegung zu stoppen, drücken Sie eine beliebige Taste der Schiebedachsteuerung.

Manuell nach hinten schieben

Drücken Sie die SLIDE OPEN-Taste in der Dachkonsole unter 0,5 Sekunde.

Automatisches schließen

Zum Schließen des Schiebedachs die Taste TILT UP an der Dachkonsole länger als 1 Sekunde gedrückt halten. Das Schiebedach wird vollständig geschlossen.

Auf eine beliebiges Schiebedachbedienungstaste drücken, um das Schiebedach an einer Stelle anzuhalten.

Auto reverse

Wenn ein Gegenstand oder Körperteil beim automatischen Schließen des Schiebedachs erkannt wird, wird die Bewegungsrichtung umgekehrt und die Bewegung gestoppt.

Die Auto Reverse-Funktion erkennt nicht, wenn ein sehr kleines Objekt zwischen Schiebedachglas und Schiebedachrahmen steckt. Vor dem Schließen des Schiebedachs ist daher zu prüfen, ob Gegenstände oder Personen im Weg sind.

WARNUNG:

Darauf achten, daß keine Köpfe, Gliedmaßen oder andere Körperteile von Mitfahrern von einem sich schließenden Fenster eingeklemmt werden können.

Manuelles Schließen

Zum Schließen des Schiebedachs die Taste TILT UP an der Dachkonsole kürzer als 0,5 Sekunden gedrückt halten.

B480C01TG-GST

Verstellen des Schlebedachs

Automatisches Hochklappen

Um die Funktion "Schiebedach automatisch aufstellen" zu aktivieren, drücken Sie kurz (länger als 1 Sekunde) die TILT UP -Taste in der Dachkonsole. Das Schiebedach stellt sich danach vollständig auf.

Um die Schiebedachbewegung zu stoppen, drücken Sie eine beliebige Tast der Schiebedachsteuerung.

Manuelles Hochklappen

Drücken Sie die TILT UP -Taste in der Dachkonsole unter 0,5 Sekunde.

Manuelles Herunterklappen

Um das Schiebedach zu schließen, drücken Sie die SLIDE OPEN-Taste in der Dachkonsole solange, bis das Schiebedach geschlossen ist.

HINWEIS:

Nach einer Autowäsche oder einem Regenfall etwaige Wasserrückstände auf dem Schiebedach abwischen vor dem öffenen entfernen.

1 EIGENSCHAFTEN DES HYUNDAI

92

WARNUNG:

o Das Schiebedach sollte nicht geschlossen werden, wenn Hände, Arme usw. sich zwischen dem Schiebedach und den Führungen befinden, da das zu Verletzungen führen kann.
o Weder den Kopf noch die Arme aus der Schiebedachöffnung strecken.

VORSICHT:

o Das Schiebedach nicht bei extrem niedrigen Temperaturen, oder wenn es mit Eis oder Schnee bedeckt ist, öffnen.
o In regelmäßigen Abständen den Schmutz entfernen, der sich auf den Führungsschienen angesammelt hat.
o Die Schlebedachtasten nicht länger als nötig drücken. Dadurch können der Motor oder die Systembauteile beschädigt werden.

B480D01NF-GST

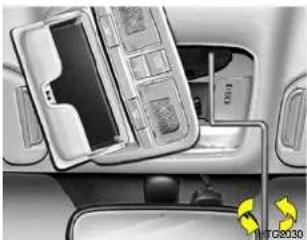

Manuelle Betätigung des Schiebedachs

Wenn sich das Schiebedach nicht elektrisch betätigen läßt:

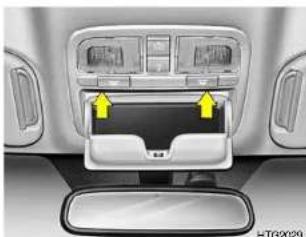

1. Das Gehäuse öffnen.
2. Die Befestigungsschrauben der vorderen Dachkonsole mit einem (+) Schraubendreher herausdrehen.

1. Einen Sechskantsteckschlüssel in den Steckschlüsseleinsatz stecken. Diesen Schlüssel finden Sie im Kofferraum des Fahrzeugs.
2. Zum Öffnen und Schließen den Steckschlüssel in Uhrzeigerrichtung bzw. entgegen der Uhrzeigerrichtungdrehen. Dachkonsole wieder in umgekehrter Reihenfolge montieren.

INNENBELEUCHTUNG

93

B480E01TG-GST

Schiebedach Justieren (Reset)

Nachdem die Batteriekabel abgeklemmt wurden oder nachdem das Schiebedach mit der Handkurbel bewegt wurde, muss das Schiebedach wie folg neu eingestellt werden:

1. Die Zündung einschalten.
2. Zum Hochklappen des ganz geschlossenen Schiebedachs die Taste TILTUPlängerals 1 Sekunden gedrückt halten. Dann die Taste loslassen.

3. Die Taste TILT UP noch einmal drücken, bis das Schiebedach in die ursprüngliche TILT UP-Position zurückgekehrt ist, nachdem es etwas höher als die max. TILT UP-Position angehoben wurde. Dann die Taste loslassen.

4. Die Taste TILT UP innerhalb von 5 Sekunden gedrückt halten, bis das Schiebedach wie folgt betätigt wird:

HERUNTERKLAPPEN → ÖFFNEN → SCHLIESSEN

Dann die Taste loslassen.

VORSICHT:

Wenn das Schiebedach nicht rückgestellt wird, funktioniert es möglicherweise nicht einwandfrei.

B480B01TG-AST

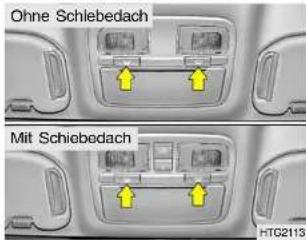

Vordere Leseleuchte

Zum Einschalten der Lampe den LESELAMPEN-Schalter drücken. Durch diese Lampe wird ein Lichtstrahl erzeugt, der sich zum Lesen von Landkarten bei Nacht oder als Beleuchtung eignet.

1 EIGENSCHAFTEN DES HYUNDAI

94

B465AD1TG-GST

Hintere Leseleuchte

Den Leseleuchtenschalter zum Ein- oder Ausschalten der Leuchte hineindrücken. Diese Punktstrahler-leuchte kann bei Nacht zum Kar-tenlesen oder als persönliche Leuchte für die hinteren Passagiere verwendet werden.

B490A01NF-GST

INNENRAUMLEUCHTE

Die zwei Tasten befinden sich mittig über der Innenraumleuchte. Bei den zwei Tasten handelt es sich um die folgenden:

o DOOR

In der "DOOR" leuchtet die Innenbeleuchtung beim Öffnen einer Tür (ungeachtet der Zündschlüsselstellung) underlischt ca. 30 Sekunden nachdem diese geschlossen wird.

o ON

In der Position "ON" (EIN) ist das Licht immer eingeschaltet.

VORSICHT:

Den Schalter nicht für längere Zeit gedrückt halten, wenn das Fahrzeug stillsteht.

BRILLENFACH

B491A000-GST

(Falls vorhanden)

Das Brillenfach befindet sich an der vorderen Dachkonsole.

Zum Öffnen und Schließen des Brillenfachs auf das Ende der Abdeckung drücken.

EIGENSCHAFTEN DES HYUNDAI 1

ABLAGEFACH

95

WARNUNG:

o Keine scharfen oder ungeeigneten Gegenstände in der Brillenablage aufbewahren. Bei einem plötzlichen Hait oder bei einem Unfall können solche Gegenstände herausge-schleudert werden und möglicherweise die Fahrzeuginsassen verletzen. o Das Brillenfach niemals während der Fahrt öffnen. Der Rückspiegel des Fahrzeugs kann durch ein offenes Brillenfach blockiert werden.

B500A01Y-AST

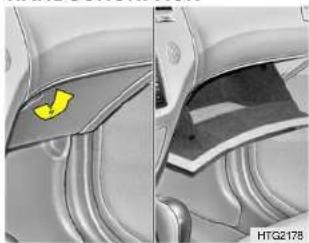

HANDSCHUHFACH

Um das Verletzungsrisiko im Falle eines Unfalls oder eines plötzlichen Anhaltens zu verringern, muß die Handschuhfachklappe beim Fahren grundsätzlich geschlossen sein.

o Zum Öffnen des Handschuhfachs den Hebel zur Freigabe des Handschuhfachs ziehen.
o Das Handschuhfach läßt sich mit dem Schlüssel ver- und entriegeln.

1 EIGENSCHAFTEN DES HYUNDAI

96

HINWEIS:

Informationen über die Verwendung der Kofferraumbetätigungstaste im Handschuhfach finden Sie im Abschnitt über den Kofferraumdeckel.

B500B0INF-GST

Beleuchtetes Handschuhfach

Beim Öffnen des Handschuhfachs schaltet sich automatisch das Licht an, wenn sich der Multifunktionsschalter in der ersten Position befindet.

B500A01TG-GST

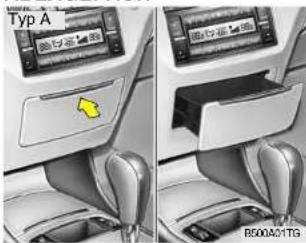

ABLAGEFACH

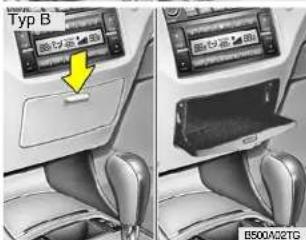

Dieses Ablagefach kann durch Drücken an der oberen Kante (Typ A) oder durch Herunterdrücken des Knopfes (Typ B) geöffnet werden.

Es dient zur Aufbewahrung kleinerer Gegenstände.

B505A01NF-GST

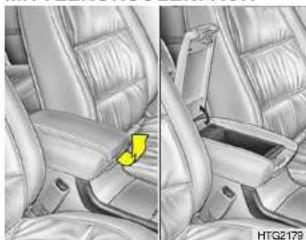

MITTELKONSOLENFACH

Das Mittelkonsolenfach kann als Armstütze verwendet werden. Um das Mittelkonsolenfach zu verwenden, den Deckel durch Hochziehen der Taste herausziehen.

AUßENSPIEGEL

97

WARNUNG:

Um mögliche Verletzungen im Falle eines Unfalls oder eines plötzlichen Halts zu vermeiden, muß der Deckel des Mittelkonsolenfachs während der Fahrt geschlossen sein.

0510001TG-AST

Der Außenspiegel kann in jede Richtung verstellt werden; auf diese Weise wird ein optimaler Blickwinkel gewährleistet. Mit dem Schalter für den elektrisch verstellbaren Außenspiegel erfolgt die Einstellung des rechten und linken Außenspiegels.

HINWEIS:

Vor der Fahrt prüfen, ob die Spiegel so eingestellt sind, daß Sie hinter sich auf der Inken und rechten Selte sowie hinter dem Fahrzeug alles im Blick haben.

VORSICHT:

Wenn Spiegel eingefroren ist, darf er nicht mit Gewalt bewegt werden. Ein zugelassenes Enteisungsspray (kein Frostschutzmittel) verwenden, um den eingefrorenen Mechanismus zu lösen oder das Fahrzeug an einen warmen Platz fahren und warten, bis das Eis schmilzt.

1 EIGENSCHAFTEN DES HYUNDAI

98

Einstellung der einzelnen Spiegel:

1. Den entsprechenden Außenspiegel durch Betätigen des Wahlschalter nach rechts oder links aktivieren.
2. Nun, wie dargestellt, den Spiegelwinkel durch Drücken der entsprechenden Seite des Schalters einstellen.

o Die Taste sollte nicht unnötig lange gedrückt gehalten werden.
o Eiskratzen kann Spiegelflächen permanent beschädigen. Ist der Spiegel vereist, muß das Eis mit einem Schwamm, weichen Tuch oder Defroster entfernt werden.

WARNUNG:

Vorsicht bei der Beurteilung von Größe oder Abstand hinter dem Auto befindlicher Gegenstände/Personen über den Außenspiegel an der Beifahrerseite. Es handelt sich um einen Konvexspiegel mit gekrümmter Oberfläche. Alle durch diesen Spiegel reflektierten Objekte/Personen sind näher, als sie erschelnen.

B510D02HP-AST

AUSSENSPIEGELHEIZUNG (Falls vorhanden)

die

B380A01TG-A

Die Außenspiegelheizung wird zusammen mit der Front-/Heckscheibenheizung eingeschaltet. Zum Einschalten der Außenspiegelheizung muß der Schalter für die Front-/Heckscheibenheizung betätigt werden. Die Defrosterfunktion der Außenspiegelheizung gewährleistet eine verbesserte Sicht nach hinten bei jeder Witterung.

Zum Ausschalten der Heizung den Schalter erneut betätigen.

Die Außenspiegelheizung schaltet automatisch nach 20 Minuten aus.

B510C01TG-AST

EINKLAPPEN DER

AUSSENSPIEGEL (Manuelle Typ) (Falls vorhanden)

Die Außenspiegel können zum Parken in engen Bereichen eingeklappt werden.

VORSICHT:

Wenn Spiegel eingefroren ist, darf er nicht mit Gewalt bewegt werden. Ein zugelassenes Enteisungsspray (kein Frostschutzmittel) verwenden, um den eingefrorenen Mechanismus zu lösen oder das Fahrzeug an einen warmen Platz fahren und warten, bis das Els schmilzt.

WARNUNG:

Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.

B510E01TG-AST

EINKLAPPEN DER AUSSENSPIEGEL (Elektrische Typ)

Sowohl der linke als auch der rechte Außenspiegel können mit den Außen- spiegeleinklappschafter eingeklappt werden.

Für das Parken in enger Umgebung können die Außenspiegel eingeklappt werden.

1 EIGENSCHAFTEN DES HYUNDAI

100

ABBLEND-RÜCKSPIEGEL

VORSICHT:

o Wenn Spiegel eingefroren ist, darf er nicht mit Gewalt bewegt werden. Ein zugelassenes Enteisungsspray (kein Frostschutzmittel) verwenden, um deneingefrorenen Mechanismus zu lösen oder das Fahrzeug an einen warmen Platz fahren und warten, bis das Eis schmilzt.
o Die Außenspiegel nicht von Hand einklappen.

Wenn die Spiegel nicht vollständig ausgeklappt sind, kann es zu Vibrationen kommen.

WARNUNG:

Den Außenspiegel während der Fahrt nicht einstellen oder einklappen. Dies kann zum Verlust der Kontrolle über das Fahrzeug und zu Unfällen mit Todesfolge, Personen- oder Sachschäden führen.

B520A01A-AST

Manuell verstellbar

Der Hyundai ist mit einem abblendbaren Innenspiegel ausgestattet. Die "Nacht"-Position wird durch Ziehen der an der Unterkante des Spiegels befindlichen Lasche in Fahrerrichtung gewählt. Wird der Spiegel in die "Nacht"-Position gesetzt, so wird die Blendwirkung der nachfolgenden Fahrzeuge herabgesetzt.

B520B020-GST

Elektrische Ausführung (Falls vorhanden)

Der automatisch abblendende Rückspiegel verhindert, daß Sie von den Scheinwerfern des nachfolgenden Verkehrs geblendet werden können.

1. Durch Drücken der Taste (☐) wird die automatische Abblendfunktion ausgeschaltet, angezeigt durch das Ausgehen der grünen Status-LED.
2. Durch erneutes Drücken der Taste (💡) wird die automatische Abblendfunktion eingeschaltet, angezeigt durch das Angehen der grünen Status-LED.

FESTSTELLBREMSE

101

HINWEIS:

Der Spiegel ist beim Starten des Fahrzeug standardmäßig eingeschaltet.

B530A01TG-GST

Grundsätzlich vor dem Verlassen des Fahrzeugs die Feststellbremse anziehen. Befindet sich der Schlüssel in der Position "ON" (Fahrt) oder "START", wird außerdem die Feststellbremse-Kontrolleuchte eingeschaltet. Vor dem Fahren sicherstellen, daß die Feststellbremse vollständig gelöst und die Kontrolleuchte erloschen ist.

o Zum Anlegen der Feststellbremse auf das Feststellbremspedal treten.
o Zum Lösen der Feststellbremse ein zweites Mal auf das Feststellbremspedaltreten.

HINWEIS:

Wenn das Feststellbremspedal nicht korrekt eingestellt ist, kann das Fahrzeug rückwärts rollen, wenn es an einem steilen Abhang abgestellt wird.

1 EIGENSCHAFTEN DES HYUNDAI

102

KOFFERRAUMKLAPPE

0540A01S-GST

Entriegeln der

Kofferraumklappe mit dem Fernschalter

Nach dem Drücken des Schalters kann die Kofferraumklappe ohne Schlüssel geöffnet werden.

Zum Schließen die Kofferraumlappe nach unten drücken und im Schloß verriegeln.

Um sicherzustellen, daß die Kofferraumklappe fest geschlossen ist, grundsätzlich noch einmal versuchen, diese anzuheben.

WARNUNG:

Während der Fahrt muß die Kofferraumklappe stets fest geschlossen sein. Wird er offen oder in gekippter Stellung gelassen, können Abgase in das Fahrzeug eindringen, wodurch es zu Gesundheitsschäden kommen kann. Zu weiteren Warnungen bezüglich der Abgase siehe Seite 2-2.

B541A01TG-GST

Kofferraumbetätigungstaste

Die Kofferraumbetätigungstaste im Handschuhfach dient dazu, den nicht autorisierten Zugang zum Kofferraum zu unterbinden.

Verriegeln

Zum Aktivieren des Kofferraumverriegelungssystems, um zu verhindern, daß der Kofferraum mit einem anderen Schlüssel als dem Hauptschlüssel geöffnet werden kann, wie folgt vorgehen: 1. Das Handschuhfach öffnen.

1. Die Kofferraumbetätigungstaste auf Position "OFF" stellen (nicht eingedrückt).

2. Das Handschuhfach schließen und mit dem Hauptschlüssel verriegeln.

Wenn der Schlüssel einem Parkservice-Angestellten übergeben wird, die Schritte 1 bis 3 durchführen und den Zusatzschlüssel beim Angestellten abgeben. Mit dem Zusatzschlüssel können nur der Motor gestartet und die Türen ver- und entriegelt werden.

Entriegeln

Zum Entriegeln des Kofferraums das Handschuhfach mit dem Hauptschalter öffnen und den Kofferraumbetätigungsschalter auf Position "ON" stellen (eingedrückt). In dieser Position kann der Kofferraum mit dem Kofferraumöffnungshebel oder der Fernbedienung geöffnet werden.

WARNUNG:

Türen und Kofferraum müssen stets verriegelt werden; Schlüssel dürfen nicht in die Hände von Kindern gelangen. Eltern sollten darüber hinaus ihre Kinder über die Gefahren des Spielens im Kofferraum aufklären.

B54080GE-AST

Notentriegelung der Kofferraumklappe

Das Fahrzeug ist mit einem in der Dunkelheit leuchtenden Notentriegelungshebel im Innern des Kofferraums ausgestattet. Er leuchtet, nachdem der Kofferraum geschlossen wurde. Durch Ziehen an diesem Hebel kann der Kofferraum von innen geöffnet werden.

1 EIGENSCHAFTEN DES HYUNDAI

104

WARNUNG:

o Hat sich eine Person absichtlich oder versehentlich im Kofferraum eingeschlossen, kann die Kofferraumklappe durch Herausziehen des Stiftes in der Bohrung oben im Schloß des Kofferraumes wieder geöffnet werden.
o Wir empfehlen, die Fahrzeuge zu verliegen und die Schlüssel außerhalb der Reichweite von Kindern aufzubewahren. Außerdem empfehlen wir, daß Eltern ihre Kinder über die Gefahren informieren, die mit dem Spielen im Kofferraum verbunden sind.
- Eltern sollten ihren Kindern zeigen, wie der Notentriegelungshebel bedient wird, damit sie den Kofferraum öffnen können, wenn sie sich versehentlich im Kofferraum eingesperrt haben.

B540C01Y-AST

Entregeln mit dem Schlüssel

Zum Öffnen der Kofferraumklappe den Schlüssel einstecken und zur Entriegelung in Uhrzeigerrichtung drehen. Bei Öffnen der Kofferraumklappe schaltet die Kofferraumleuchte ein.

ZUSÄTZLICHE ERHÖHTE BREMSLEUCHTE

B550A02Y-AST

Zusätzlich zu den unten montierten Bremsleuchten auf beiden Seiten des Fahrzeugs leuchtet bei Betätigung des Bremspedals auch die hochgesetzte Bremsleuchte in der Mitte der Heckscheibe auf.

FERNBETÄTIGTER TANKKLAPPENÖFFNER

0580A02NF-GST

Der Tankdeckel kann von innerhalb des Fahrzeugs geöffnet werden, indem der Tankdeckelöffner auf der Fahrerseite gedrückt wird.

HINWEIS:

Läßt sich die Tankklappe nicht öffnen, weil sich Eis darauf gebildet hat, leicht auf die Klappe klopfen oder drücken, um das Eis zu brechen. Die Tankklappe nicht aufbrechen. Falls erforderlich, eine handelsübliche Enteisungsflüssigkeit (kein Kühler-Frostschutzmittel) auf die Tankklappe sprühen, oder das Fahrzeug an einen warmen Standort fahren, wo das Eis schmelzen kann.

o Benzindämpfe sind gefährlich. Vor dem Tanken grundsätzlich den Motor abstellen und verhindern, daß Funken oder offene Flammen in die Nähe des Kraftstoff-Einfüllbereichs gelangen. Muß der Tankverschluß ausgewechselt werden, muß ein Hyundai-Original-Ersatzteil verwendet werden. Wird der Tankverschluß belhohen Umgebungstemperaturen geöffnet, ist mitunter ein leichtes "Druckgeräusch" zu hören. Dies ist normal und bietet keinen Grund zur Besorgnis.

o Kraftstoff ist entzündlich und bildet explosive Dämpfe. Befolgen Sie daher unbedingt die nachstehenden Hinweise beim Betanken Ihres Fahrzeugs. Die Nichtbeachtung der Hinweise kann zu schweren Verletzungen, schweren Verbrennungen oder zum Tod durch einen Brand oder eine Explosion führen.

• Fassen Sie die Zapfpistole oder den Tankdeckel erst an, nachdem Sie in einem sicheren Abstand zum Tankeinfüllstutzen und zur Zapfsäule einen metallenen Gegenstand am Fahrzeug berührt haben, um eine eventuelle statische Aufladung Ihrer Person zu beseitigen und Gefahren durch eine elektrische Entladung auszuschließen.
• Steigen Sie während des Tankens nicht wieder in das Fahrzeug. Berühren Sie keine Gegenstände oder Gewebe aus Materialien (Polyester, Satin, Nylon etc.), an denen Sie sich durch Reibung elektrisch aufladen könnten.

1 EIGENSCHAFTEN DES HYUNDAI

Eine elektrische Entladung könnte Kraftstoffdämpfte entzünden und zu einer Explosion führen. Wenn es notwendig ist, dass Sie während des Tankens doch wieder in das Fahrzeug steigen müssen, sollten Sie sich danach erneut einen metallenen Gegenstand am Fahrzeug in sicherer Entfernung zum Tankeinfüllstutzen und zur Zapfplstole berühren, um eine eventuelle gefährliche statische Aufladung zu beseitigen.

- Wenn Sie Kraftstoff aus einem Reservekanister einfüllen wollen, stellen Sie den Kanister zuerst auf den Boden, um eine statische Entladung des Kanisters beim Tanken und einen hierdurch möglichen Brand zu verhindern. Während des Betankens sollten sich der Reservekanister und das Fahrzeug bis zur Beendigung des Tankvorgangs durchgehend berühren.

Verwenden Sie nur Reservekanister, die für die Befüllung mit Kraftstoff vorgesehen sind.

• Benutzen Sie im Tankstellenbereich oder beim Betanken eines Fahrzeugs keine Mobiltelefone. Elektrischer Strom im Mobiltelefon könnte Kraftstoffdämpfe entzünden. Sollten Sie dennoch telefonieren müssen, halten Sie dabei ausreichenden Abstand zur Tankstelle.

• Stellen vor dem Tanken den Motor ab. Funken von elektrischen Bautellen der Motorsteuerung könnten Kraftstoffdämpfe entzünden und ein Feuer verursachen. Vergewissern Sie sich nach dem Tanken bevor Sie den Motor anlassen, dass der Tankdeckel ordnungsgemäß aufgeschraubt und die Tankklappe fest verschlossen wurde.

• Vermeiden Sie offenes Feuer in Tankstellenbereichen. ZÜN-DEN SIE KEINE Streichhölzer oder Feuerzeuge an und RAUCHEN SIE NICHT. Lassen Sie auch keine brennenden Zigaretten während des Tankens in Ihrem Fahrzeug zurück. Kraftstoff ist sehr leicht entzündbar. Es besteht Brand- und Explosionsgefahr!

• Sollte beim Tanken ein Feuer ausbrechen, versuchen Sie, wenn es Ihnen möglich ist, die Flamme mit einem großen Lappen oder Ähnlichem zu ersticken. Wenn dies nicht möglich ist, entfernen Sie sich vom Fahrzeug. Informieren Sie sofort das Tankstellenpersonal bzw. die Polizei und die Feuerwehr und befolgen Sie deren Anweisungen.

HAUBENEN TRIEGELUNG

107

0580001L-GST

Manuelles Öffnen der Kraftstofftankklappe

Läßt sich die Kraftstofftankklappe nicht von innen öffnen, befindet sich links im Kofferraum ein Hebel, mit dem die Klappe manuell geöffnet werden kann. Zum Öffnen ziehen Sie an diesem Hebel, wie in der Abbildung dargestellt.

B570A01NF-GST

1. Zum Entriegeln der Motorhaube den Entriegelungsknopf ziehen.

1. Die Sicherheitssperre hochziehen und die Motorhaube öffnen.

2. Die Haube von Hand öffnen.

Die Haube langsam schließen und sicherstellen, daß sie sicher einrastet.

1 EIGENSCHAFTEN DES HYUNDAI

108

SONNENBLENDE

WARNUNG:

o Stets vor Fahrtantritt noch einmal überprüfen, ob die Motorhaube wirklich fest geschlossen ist. Wenn sie nicht sicher verriegelt ist, kann sie während der Fahrt aufspringen, dadurch die Sicht vollkommen nehmen, was zu einem Unfall führen kann.
o Auf keinen Fall mit angehobener Motorhaube fahren, da dadurch die Sicht behindert ist, und die Motorhaube herunterfallen oder beschädigt werden kann.

B580A01NF-GST

Ihr Hyundai ist mit Sonnenblenden ausgerüstet, die Fahrer und Beifahrer von vorne und von den Seiten gegen blendendes Sonnenlicht schützen. Die Sonnenblenden sind bei allen Modellen auf beiden Seiten montiert. Bei störendem Sonnenlicht wird die Sonnenblende einfach heruntergeklappt. An der Rückseite der Sonnenblende befindet sich an Fahrer- und Beifahrerseite ein Kosmetikspiegel.

HINWEIS:

Aufkleber mit Informationen zum zusätzlichen Rückhaltesystem (Airbag) auf der Rückseite jeder Sonnenblende beachten.

WARNUNG:

Die Sonnenblenden nicht so einstellen, daß sie die Sicht auf die Straße, den Verkehr oder andere Gegenstände behindern.

B5800010-GST

Beleuchteter Kosmetikspiegel

Beim Öffnen der Spiegelabdeckung schaltet sich die Spiegelbeleuchtung automatisch ein.

TICKETHALTER

B580C01JM-AST

Sonnenblendenverlängerung

Das Fahrzeug ist mit Sonnenblendenverlängerungen ausgestattet, die benutzt werden können, wenn die Blende in der Seitenfensterposition ist.

B580C01LZ-AST

Auf der Vorderseite der Sonnenblende des Fahrers befindet sich ein Tickethalter für die Aufbewahrung von Mauttickets.

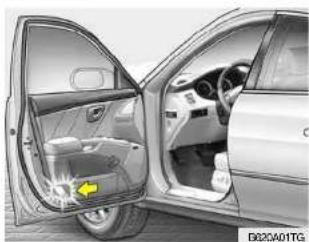

WARNLEUCHTE AN DER TÜRKANTE

B820A01TG-AST

Beim Öffnen der Tür leuchtet eine rote Leuchte auf. Diese Leuchte soll das Aus- und Einsteigen erleichtern und gleichzeitig vorbeifahrende Fahrzeuge warnen.

1 EIGENSCHAFTEN DES HYUNDAI

110

SIGNALHORN

B810A01L-GST

Auf das Lenkradpolster drücken, um das Signalhorn ertönen zu lassen.

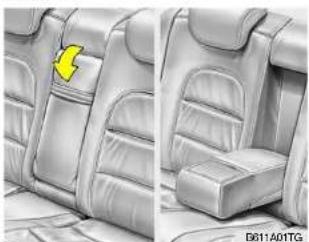

RÜCKSITZ-ARMLEHNE

D611A01Y-GST

Die Armlehne mit Ablagefach befindet sich in der Rücksitzmitte.

HECKSCHEIBENROLLO

B265001TG-GST

(Falls vorhanden)

Zum Anheben des Heckscheibenrollos den Rolloschalter drücken. Zum Absenken des Rollos die Taste nochmals drücken.

HINWEIS:

o Wenn das Getriebe in Position "R" geschaltet wird, senkt sich das Rollo automatisch ab.
o Das Heckscheibenrollo während der Fahrt abgesenkt lassen.
o Das Heckscheibenrollo nicht von Hand absenken oder anheben.

VERSTELLUNG DES LENKRADS IN ZWEI EBENEN

B80DA01TG-GST

Manuelle Typ

Zum Einstellen des Lenkrads:

1. Zum Entriegeln den Hebel ganz nach unten drücken.
2. Das Lenkrad nach oben und unten bewegen bzw. hineindrücken oder herausziehen, um die gewünschte Position einzustellen.
3. Nach der Einstellung den Hebel wieder nach oben ziehen.

HINWEIS:

Nach dem Einstellen das Lenkrad nach oben und unten bewegen, um sicherzustellen, daß es eingerastet ist.

WARNUNG:

Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren gehen, und es besteht ein Unfallrisiko.

EIGENSCHAFTEN DES HYUNDAI 1

111

B800B01TG-GST

Elektrische Ausführung (Falls varhanden)

Zur Einstellung des Lenkrads auf die gewünschte Position, den Einstellschalter links vom Lenkrad betätigen.

WARNUNG:

Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren gehen, und es besteht ein Unfallrisiko.

1 EIGENSCHAFTEN DES HYUNDAI

112

GESCHWINDIGKEITSREGLER

D880A01S-GST

(Falls vorhanden)

Das Geschwindigkeitsreglersystem dient zur automatischen Geschwindigkeitssteuerung. Auf diese Weise läßt sich der Fahrkomfort beim Fahren auf freien Straßen erhöhen.

Die Funktion des Geschwindigkeitsreglers ist auf Geschwindigkeiten von mehr als 40 km/h ausgerichtet.

0880001NF-GST

Zum Einstellen der Geschwindigkeit:

1. Drücken Sie die Taste "ON/OFF" der Geschwindigkeitsregelung. Die Anzeige "CRUISE" im Instrumentenblock leuchtet auf. Das System wird eingeschaltet.

2. Beschleunigen Sie auf die gewünschte Geschwindigkeit von mehr als 40 km/h.

1. Drücken Sie die Taste "SET" (COAST), wenn das Fahrzeug die gewünschte Geschwindigkeit erreicht hat. Wird die Taste "SET (COAST)" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.
2. Nehmen Sie den Fuß vom Gaspedal und die eingestellte Geschwindigkeit wird automatisch gehalten.
3. Zum vorübergehenden Erhöhen der Geschwindigkeit treten Sie auf das Gaspedal, bis Sie ausreichend beschleunigt haben. Wenn Sie den Fuß wieder vom Gaspedal nehmen wird die zuvor gewählte Geschwindigkeit automatisch wieder eingestellt.

HINWEIS:

Wenn die Fahrzeuggeschwindigkeit um mehr als 15 km/h unter die eingestellte Geschwindigkeit oder unter 40 km/h sinkt, löscht der Geschwindigkeitsregler automatisch die eingestellte Geschwindigkeit.

D880C01TG-GST

Löschen der eingestellten Geschwindigkeit

Zum Ausschalten des Geschwindigkeitsreglers die Taste "CANCEL" drücken. Auch durch folgende Maßnahmen wird das System ausgeschaltet:

o Das Bremspedal treten.
o Den Wählhebel in die Position "N" schieben.
o Die Fahrzeuggeschwindigkeit auf einen Wert herabsetzen, der mindestens 15 km/h unter der gespeicherten Geschwindigkeit liegt.
o Die Fahrzeuggeschwindigkeit auf etwas weniger als 40 km/h herabsetzen.
o Den Hauptschalter lösen.

3880001NF-GST

Wiederaufnahme der

voreingestellen Geschwindigkeit

Durch Drücken der Taste "RESUME (ACCEL)" wird automatisch die zuletzt eingestellte Geschwindigkeits-Einstellung aktiviert (nur ab einer Fahrgeschwindigkeit von 40 km/h).

Wird die Taste "RESUME (ACCEL)" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.

1 EIGENSCHAFTEN DES HYUNDAI

114

0880E01NF-GST

Erhöhung der Geschwindigkeit

1. Drücken Sie die Taste "RESUME (ACCEL)".
   Wird die Taste "RESUME (ACCEL)" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.
2. Beschleunigen Sie auf die gewünschte Geschwindigkeit. Solange die Taste gedrückt gehalten wird, erhöht das Fahrzeug langsam die Geschwindigkeit.

B880F01TG-GST

Reduzierung der Geschwindigkeit

1. Drücken Sie die Taste "SET (COAST)". Das Fahrzeug verringert die Geschwindigkeit. Nach Erreichen der gewünschten langsameren Geschwindigkeit lassen Sie die Taste los. Wird die Taste "SET (COAST)" gedrückt, leuchtet die Anzeige "SET" im Instrumentenblock auf.
2. Solange Sie die Taste gedrückt halten, fährt das Fahrzeug immer langsamer.

WARNUNG:

o Bei Nichtverwendung de Geschwindigkeitsregelung den Hauptschalter ausgeschaltet lassen.
o Den Geschwindigkeitsregler nur auf freien Straßen bei gutem Wetter verwenden.
o Die Geschwindigkeitsregelung nicht einsetzen, wenn es nicht ratsam ist, das Fahrzeug mit einer konstanten Geschwindigkeit zu fahren, z.B. beim Fahren auf Straßen mit hohem oder unterschiedlichem Verkehrsaufkommen, auf glatten (nassen, eis- oder schneebedeckten) Straßen, auf kurvenreichen Straßen sowie auf Straßen mit Steigungen von über 6%.
o Bei jedem Einsatz der Geschwindigkeitsregelung besonders auf die Fahrtbedingungen achten.

o Wird im normalen Betrieb des Geschwindigkeitsreglers der Schalter "SET" nach der Betätigung der Bremsen ein- oder ausgeschaltet, schaltet sich die Geschwindigkeitsregelung nach ca. 3 Sekunden ein. Diese Verzögerung ist normal.

1 EIGENSCHAFTEN DES HYUNDAI

116

BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE

B710AD1TG-GST

1. Seitliche Defrosterdüse
2. Seitliche Belüftungsdüse
3. Windschutzscheiben-Defrostgebläse
4. Mittlere Belüftungsdüse
5. Hinteres Gebläse

EIGENSCHAFTEN DES HYUNDAI 1

117

B710001TG-AST Gebläse

Zum Änderung der Richtung des Luftstroms den Regler (1) drehen. Zum Änderung der Luftmenge den Regler (2) drehen.

Die Gebläseöffnungen werden geöffnet, wenn der Gebläseregler in die Stellung "gebracht wird. Die Gebläseöffnungen werden geschlossen, wenn der Gebläseknopf in die Stellung " " gebracht wird. Darauf achten, daß diese Gebläseöffnungen nicht verstopft sind.

1 EIGENSCHAFTEN DES HYUNDAI

118

KLIMAAUTOMATIK

B970A01Y-AST

Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durch Einstellen der gewünschten Temperatur geregelt wird.

B970001TG-GST

Steuereinheit der Heizungs-, Lüftungs- und Klimaanlage

1. Temperaturregler (Fahrerseite)
2. Defroster - Schalter
3. Windschutz-/Heckscheiben-Defroster
4. Gebläseschalter
5. Luftmengenregler
6. AQS-Schalter

7. Temperaturregler (Beifahrerseite)

8. Anzeigefenster (Fahrerseite)

9. AUTO - Schalter für automatische Regelung
   10.OFF - Ausschalter (AUS)
   11.Luftverteilungsregler
   12.Einschalter - Klimaanlage
   13.Zweifach-Temperaturwahlschalter
   14.Anzeigefenster (Beifahrerseite)

B970C01TG-GST

Automatikbetrieb

HTG2140

Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:

1. "AUTO"-Taste drücken.

Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oder Zweiebenen-Modus sowie Gebläsestufe und Klimaanlage werden automatisch gesteuert.

B970C01TG

1. Zum Einstellen der gewünschten Temperatur die Taste "TEMP" drücken.

2. Durch Drücken der Taste erhöht sich die Temperatur auf max. 32 °C. Jedes Mal, wenn auf die Taste gedrückt wird, erhöht sich die Temperatur um 0,5 °C.
   -Durch Drücken der Taste läßt sich die Temperatur auf min. 17 °C absenken. Jedes Mal, wenn auf die die Taste gedrückt wird, verringert sich die Temperatur um 0,5 °C.

HINWEIS:

Wenn die Batterie entladen oder abgeklemmt wurde, stellt sich der Temperaturmodus auf 25 °C ein.

Dies Ist normal, der Temperaturmodus kann aber wie folgt wieder von Grad Celsius auf Grad Fahrenheit umgeschaltet werden:

Die Taste DUAL bei gedrückter Taste MODE länger als 3 Sekunden drücken. Die Anzeige zeigt daraufhin an, daß die Einheit für die Temperatur auf Celsius bzw. auf Fahrenheit eingestellt Ist. (C → F bzw. F → C)

HINWEIS:

Keine Gegenstände auf den im Fahrzeug angebrachten Fühlerlegen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet Ist.

1 EIGENSCHAFTEN DES HYUNDAI

120

B980A01Y-AST

MANUELLE REGULIERUNG

Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- und Lüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolge der gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt. Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.

B740001Y-AST

Hinweise zum Betrieb

o Wenn der Fahrzeuginnenraum beim Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damit keine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gang schalten. Dadurch erhöht sich die Motordrehzahl und damit auch die Drehzahl des Klimaanlagenkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßig benutzt wird, die Klimaanlage mindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, und die Klimaanlage wird stets in einwandfreiem Zustand gehalten.

3960001Y-AST

Einstellung der Gebläsestufe

B980601TG

Durch Betätigen der entsprechenden Gebläsestufentaste kann die gewünschte Gebläsestufe eingestellt werden. Je höher die gewählte Gebläsestufe, desto mehr Luft wird zugeführt. Durch Betätigen der Taste "OFF" (AUS) wird das Gebläse ausgeschaltet.

B670C01TG-AST

Luftansaugregler

HTG2144

Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen. Die Reglertaste drücken, um den Luftan-saugregler umzuschalten (Frischluft - Umluft).

FRISCHLUFT (☐) : Die untere Anzeigelampe erlischt wenn die Luftklappe in Außenluftstellung ist.

UMLUFT-MODUS( ) : Die Anzeige auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht.

Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein und wird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei der UMLUFT-Wahl, wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend den anderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt.

HINWEIS:

Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzschelbe und der seitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas "verbraucht". Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Modus zum Austrocknen der Luft im

B900001LZ-GST

System zur Regelung der Luftqualität

HTG2145

Wird verwendet, um das Eindringen von Abgasen zu vermeiden. Zur Aktivierung des "Systems zur Regelung der Luftqualität" die Taste (☒) drücken. Zum Ausschalten des Systems die Taste (☒) oder den Umluftschalter noch einmal drücken oder den Betriebsmodus auf Defrosten (☐) oder Fußraum-Defrosten (☐) stellen.

VORSICHT:

Beschlagen die Fenster im Umluft- oder A.Q.S. Modus, wird der Frischluftregler auf Frischluft (Fresh) gestellt oder der automatische Frischluftregler (A.Q.S.) ausgeschaltet.

B740A01LZ-AST

Klimaanlagenschalter

Die Klimaanlage wird durch Drücken der Taste A/C auf der Heizungs-/Klimaanlagen-Bedientafel ein- und ausgeschaltet.

B080001TG-AST

Heizung und Kühlung aus- schalten

HTG2148

Durch Drücken der Taste "OFF" werden alle Klimaanlagenfunktionen außer Luftstromregelung und Ansaugregelung ausgeschaltet.

B985A01LZ-GST

Zweifach-

Temperaturwahl-schalter

HTG2149

Unabhängiges Einstellen der Temperatur auf Fahrer- und Beifahrerseite

Die Taste DUAL drücken, um die Temperatur auf Fahrer- und Beifahrerseite unabhängig zu regeln (Kontrolleuchte in der Taste leuchtet auf).

Gleiche Einstellung der Temperatur auf Fahrer- und Beifahrerseite

Die Taste DUAL noch einmal drücken, um den DUAL-Modus zu deaktivieren (Kontrolleuchte in der Taste geht aus). Die Temperatur auf Fahrer- und Beifahrerseite wird auf den gleichen Wert gestellt.

B960ED1TG-GST

Luftstromregler

B980E01TG

Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder an der Windschutzscheibe gelenkt werden. Die Positionen Gesichtsebene, BI-LEVEL, Fußraum und Fußraum-Defroster sind durch vier Symbole dargestellt.

Durch Wahl des Modus "Gesicht" tritt die Luft durch die oberen Luftdüsen und das hintere Gebläse aus.

Die Luft tritt durch die Gesichtsdüsen, die Bodendüsen und das hintere Gebläse aus. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden.

Die Luft tritt durch die Bodendüsen, die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.

Fußraum- Defrosterposition

Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen, die Bodendüsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich die Luftansaugregelung auf Frischluft.

B900C01TG-GST

Defrosterschalter

Beim Drücken der Taste "Defrost" wird der Modus "Automatische eingestellt und die Luft tritt durch die Luftdüse an der Windschutzscheibe, durch die seitlichen Defrosterdüsen und das seitliche Gebläse aus. Bei Wahl von "Defrost" wird die Klimaanlage automatisch eingeschaltet und auf "Frischluft"-Modus gestellt, um das Defrosten der Windschutzscheibe zu beschleunigen.

DEFROSTER

125

Um das Defrosten zu unterstützen, schaltet sich die Klima-anlage ein, wenn die Umgebungstem-peratur höher als 3 °C ist; sie schaltet sich automatisch aus, wenn die Um-gebungstemperatur im manuellen Betrieb unter 0 °C fällt. Im Automatikbetrieb schaltet sich die Klimaanlage ein, wenn die Umgebungstemperatur höher als 1,5 °C ist; sie schaltet sich automatisch aus, wenn die Umgebungstemperatur unter 0,6 °C fällt.

B725A01LZ-AST

B725A01TG

Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendet werden.

Freibekommen einer beschlagenen Windschutzscheibe:

o Den Luftstromregler auf Defrost (11) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt.)
o Den Gebläseregler auf die höchste Geschwindigkeit einstellen.
o Den Temperaturregler auf die gewünschte Position stellen.

B725A02TG

Freibekommen einer zugefrorenen oder außen beschlagenen Windschutzscheibe:

o Den Luftstromregler auf Defrost (W) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt.)
o Den Gebläseregler auf die höchste Geschwindigkeit einstellen.
o Den Temperaturregler auf Warm stellen.

1 EIGENSCHAFTEN DES HYUNDAI

126

HINWEIS:

Wenn die Klimaanlage ständig in der Position Boden/Defrost (☐) oder Defrost (☐) betrieben wird, kann dies durch den Temperaturunterschied zu einem Beschlagen der Windschutzscheiben-Außenseite führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe (☐) und die Lüftergeschwindigkeit auf Niedrig stellen.

B730A01L-GST

Hinweise zum Betrieb

0

Den Luftansaugregie

zwischenzeitlich in die Position ( ) schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in das Fahrzeug gelangen. Um eine weitere Frischluftversorgung zu gewährleisten, muß der Luftansaugregler bei normalen Außenbedingungen wiederauf ( ) gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.

Die für das Heiz-/Kühlsystem erforderliche Luft wird über die Luftschlitze direkt vor der Windschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter, Schnee, Eis oder andere Dinge verdeckt werden.
Um ein Beschlagen auf der Innenseite der Windschutzscheibe zu vermeiden, den Luftansaugregler auf die Frischluftposition ( ) und das Gebläse auf die gewünschte Stufe stellen, die Klimaanlage einschalten und den Temperaturregler auf die gewünschte Temperature einstellen.

B900G01TG-GST

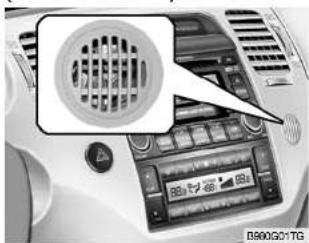

Automatische Entfeuchtung (Falls Vorhanden)

In der Mittelkonsole befindet sich ein Feuchtigkeitssensor. Wenn es sehr feucht im Fahrzeug ist, wird die Klimaanlage automatisch eingeschaltet, um die Feuchtigkeit zu regeln.

KLIMAANLAGENFILTER

EIGENSCHAFTEN DES HYUNDAI 1

127

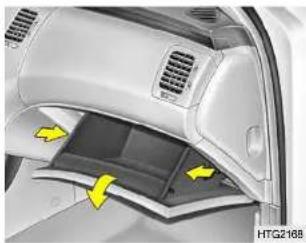

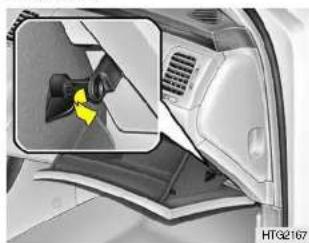

B780A01TG-GST

(FÜR VERDAMPFER- UND GEBLÄSEEINHEIT)

(Falls vorhanden)

Der Klimaanlagenfilter befindet sich im oberen Teil des Gebläses. Er dient dazu, die in den Innenraum eindringenden Stoffe wie Staub und Pollen zu reduzieren.

Zum Auswechseln der Klimaanlagen filter siehe Seite 6-19.

VORSICHT:

o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug unter erschwerten Bedingungen wie z.B. auf staubigen oder nicht geteerten Straßen gefahren wird, muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einem autorisierten Hyundai Vertragshändler überprüft werden.

1 EIGENSCHAFTEN DES HYUNDAI

128

STEREOANLAGE

B750A01A-AST Funktion des Autoradios

AM- und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben.

Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präzise Funktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das von der Autoantenne empfangene Signal schwach und unklar.

Dies kann auf unterschiedliche Faktoren zurückzu-führen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationen mit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.

Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen mit niedriger Frequenz gesendet werden. Dieselangen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre abgegeben.

Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunkübertragungen.

FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen.

Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation. Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt.

Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbedingungen sind normal und zeigen keine Störung des Radios an.

o Schwund-Entfernt sich das Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewählt werden.

o Schwache FM-Signale oder große Hindernisse zwischen Sender und Radio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt. Durch Herabsetzen der Höhen-einstellung kann dieser Effekt abgeschwächt werden, bis die Funkstörungen nicht mehr vorhandens sind.

o Senderwechsel-Wird ein FM-Signal schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signal anwählen.

o Aufheben von Mehrwegübertragungen-Werden Funksignale aus mehreren

Richtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einem Sender oder auf den Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzen zurückzuführen sein. Ist dies der Fall, eine andere Sendestation anwählen, bis die Mehrwegeübertragung aufgehoben ist.

1 EIGENSCHAFTEN DES HYUNDAI

130

B750003Y-AST

Benutzung eines Mobiltelefons und Stereo-Radios

Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglich von der Anlage weg.

VORSICHT:

Bei Verwendung eines Kommunikationssystemes, wie z.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oder Radio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen.

WARNUNG:

Während der Fahrt kein Mobiltelefon benutzen. Dadurch kann es zu einem Verlust der Kontrolle über das Fahrzeug kommen, in deren Folge ein Unfall verursacht werden kann, der schwere Verletzungen bis hin zum Tod oder schwere Schäden verursachen kann. Zum Telefonieren unbedingt an einer sicheren Stelle anhalten.

PFLEGE DER DISCS

B850A01F-AST

Richtige Handhabung

Two hands holding a CD or DVD disc, no text or symbols visible

Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierte Aufkleber auf die Disc kleben. Nicht auf die Disc schreiben.

Beschädigte Disc

Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden.

Lagerung

Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind.

Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismus eingezogen wird.

Die Einheit nicht aus dem Armaturenbrettherausziehen, nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.

Nicht versuchen, eine Disc in das Gerät einzulegen, wenn das Gerät nicht im Amaturenbrett eingebaut oder der Strom abgeschaltet ist.

Halten Sie Ihre Discs sauber

Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuch reinigen. Wenn die Oberfläche stark verschutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildem Spülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

B880A01A-AST

Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöht werden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.

1 EIGENSCHAFTEN DES HYUNDAI

132

o Wird eine Kassette nicht abgespielt, darf sie nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten als C-60 (Gesamtspiellänge 60 min) verwendet werden. C-120-oder C-180-Kassetten sind sehr dünn und eignen sich nicht so sehr für die Verwendung im Fahrzeug.

o Ein Kassettenetikett dart nicht lose sein oder sich abschälen, da andernfalls Probleme beim Kassettenauswurf auftreten können.

o Die Flächen des Magnetbands niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfen keine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach unten gerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmten Melodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden.

Wird das Problem auf diese Weise nicht beseitigt, darf die Kassette nicht mehr im Fahrzeug abgespielt werden.

o Auf Wiedergabekopf, Bandantriebsrolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.

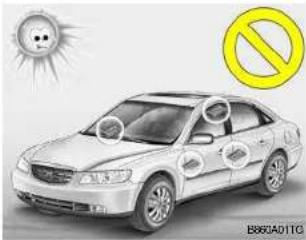

SCHEIBENANTENNE

133

Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlich keinen Teil des Kassettenrecorders ölen.

o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetband fest auf der Spule aufgewickelt ist. Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen.

B860A03L

HINWEIS:

Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Band locker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.

BB70D01Y-GST

Wird der Radioschalter eingeschaltet, während der Zündschalter auf "ON" oder "ACC" steht, können Sie in Ihrem Auto über die Antenne in der Heckscheibe sowohl Mittelwelle als auch Ultrakurzwelle empfangen.

1 EIGENSCHAFTEN DES HYUNDAI

134

VORSICHT:

• Die Heckscheibe darf von innen nicht mit einem Reinigungsmittel gereinigt werden, das Schleifpartikel enthält, und Schmutzablagerungen dürfen auch nicht mit einem Schaber entfernt werden. Andernfalls können die Antennenbauteile beschädigt werden.
  o Keine Metallbeschichtung wie z.B. NI, Cd. usw. hinzufügen. Dadurch kann der Empfang von UKW- und Mittelwellensignalen gestört werden.

FAHREN MIT DEM HYUNDAI

Motorabgase können lebensgefährlich sein! 2-2

Vor dem Anlassen des Motors 2-3

Automatikgetriebe 2-5

Antiblockiersystem (ABS) 2-11

Elektronisches Stabilitätsprogramm (ESP) ......2-12

Einparkhilfe 2-13

Bremshinweise 2-15

Wirtschaftlich Fahren 2-16

Gleichmässige Kurvenfahrt 2-18

Fahren im Winter 2-18

Anhänger- oder Fahrzeug- Schleppbetrieb....2-21

C010A01A-AST

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!

Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.

o Abgase nicht einatmen.

Abgase enthalten Kohlenmonoxid, es handelt sich dabei um ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.

o Sicherstellen, daß die Abgasanlage keine undichte Stelle aufweist.

Die Abgasanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung der Geräusche von der Abgasanlage wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Abgassystem so schnell wie möglich überprüft werden.

o Den Motor nicht in geschlossenen Räumen laufen lassen.

Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.

o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden.

Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im Fahrzeug Personen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird.

Ist es erforderlich, zum Transport von großen Gegenständen mit geöffneter Kofferraumklappe zu fahren, die folgenden Vorsichtsmaßnahmen ergreifen.

1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.

Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.

VOR DEM ANLASSEN DES MOTORS

C020A01A-AST

Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:

1. Das Fahrzeug von außen auf platte Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das Fahrzeug überprüfen, ob die Festellbremse betätigt worden ist.
3. Überprüfen, ob alle Fenster und Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außen- spiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf korrekte Position prüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und überprüfen, ob alle Insassen dies ebenfalls getan haben.
8. Leuchten und Zubehör, die nicht erforderlich sind, ausschalten.

ANLASSEN DES MOTORS

1. Vor dem Drehen des
   Zündschlüssels in die Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daß ausreichend Kraftstoff vorhanden ist.

2. Bei eingeschalteter Zündung die Funktion der Warnleuchten und Glühlampen überprüfen.

C030A01TG-GST

ZÜNDSCHLOSS- UND LENKRADVERRIEGELUNG

Vor dem Anlassen des Motors die folgenden Schritte unternehmen.

o Den Wählhebel auf Position "P" (Parken) stellen und das Bremspedal voll durchtreten.
o Zum Anlassen des Motors den Zündschlüssel einstecken und in die Position "START" drehen. Sobald der Motor angesprungen ist, den Schlüssel los-lassen. Der Schlüssel darf nicht länger als 15 Sekunden in der Stellung "START" gehalten werden.

HINWEIS:

Aus Sicherheitsgründen startet der Motor nicht, wenn sich der Wahlhebel nicht in den Positionen "P" oder "N" befindet.

SCHLÜSSELSTELLUNGEN

C040AD1A-AST

WARNUNG:

Während des Fahrens darf der Motor nicht ausgeschaltet oder der Zündschlüssel aus dem Zündschloß abgezogen werden.

o "START"

In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird.

HINWEIS:

Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten.

o "ON"

Befindet sich der Schlüssel in der Fahrtstellung "ON", ist die Zündung eingeschaltet, und alle Verbraucher lassen sich einschalten. Bei nicht laufendem Motor darf der Schlüssel daher nicht in der Stellung "ON" verbleiben. Auf diese Weise wird die Batterie entladen, und es kann zu Beschädigungen des Zündsystems kommen.

o "ACC"

Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.

o "LOCK"

In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden.

HINWEIS:

Zum Entriegeln des Lenkrads den Schlüssel einstecken und dann Lenkrad und Schlüssel gleichzeitig drehen.

C070C01A-AST

Abziehen des Zündschlüssels (Schaltgetriebe)

1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeigerrichtung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Position "LOCK" abziehen.

ANLASSEN

C050AD1A-AST

WARNUNG:

Den Motor In einem abgeschlossenen oder schlecht durchlüfteten Raum niemals länger laufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxid ist geruchlos und kann tödliche Folgen haben.

FAHREN MIT DEM HYUNDAI 2

AUTOMATIKGETRIEBE

C050B01TG-GST

Normale Bedingungen

Anlassen:

1. Den Schlüssel einstecken und den Sicherheitsgurt anlegen.
2. Den Wählhebel auf Position "P" (Parken) stellen und das Bremspedal voll durchtreten.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren) sicherstellen, daß alle Warnleuchten und Instrumente korrekt funktionieren; erst dann den Motor anlassen.
4. Den Zündschlüssel in die Position "START" drehen und nach Anspringen des Motors loslassen.

C090A01TG-GST

Das hoch-effiziente Hyundai-Automatikgetriebe verfügt über fünf Vorwärtsgänge und einen Rückwärtsgang. Die einzelnen Gänge werden je nach Position des Wählhebels automatische eingelegt. Der Wählhebel verfügt über 2 Schaltkulissen, die Hauptkulisse und die manuelle Kulisse.

HINWEIS:

Informationen über das Schalten in der manuellen Kulisse finden Sie in Abschnitt 30. über die "Sportschaltung".

In der Hauptkulisse verfügt der Wahlhebel über 4 Positionen.

C090A02NF

HINWEIS:

Beim Schalten Bremspedal treten.
→ Nur dann läßt sich der Wählhebel frei bewegen.

Die ersten Schaltungen bei einem neuen Fahrzeug bzw. nach Aus- und Wiedereinbau der Batterie können etwas "hart" sein. Dies ist normal und gibt sich nach wenigen Schaltvorgängen über das Getriebesteuermodul (T.C.M) von ganz alleine.

VORSICHT:

Während des Fahrens den Wahlhebel nie in eine der Positionen "R" oder "P" schalten.

Die Anzeigeleuchten im Instrumentenblock zeigen die Wahlhebelposition an, wenn die Zündung eingeschaltet ist. Im Sportmodus wird der momentan eingelegte Gang als Zahl angezeigt.

C090001A-AST

Die Funktionen der einzelnen Fahrstufen

o P (Parkstellung)

Sie wird zum Parken oder beim Anlassen des Motors gewählt; den Wählhebel in die Position "P" schalten. Beim Parken des Fahrzeugs grundsätzlich die Feststellbremse betätigen und den Wählhebel in die Position "P" schieben.

VORSICHT:

Den Wählhebel erst in Position "P" (Parken) schieben, nachdem das Fahrzeug vollständig zum Stillstand gekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schweren Getriebeschäden kommen.

CD90CD1A-AST

o R (Rückwärtsstufe):

Diese Stellung wird zum Rückwärtsfahren verwendet. Vor der Wahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein.

C080DD1A-AST

o N (Neutralstellung):

Sie wird zum Anlassen oder Abstellen des Motors bei betätigter Feststellbremse gewählt. Befindet sich der Wählhebel in dieser Position, ist die Verbindung zwischen Antriebswelle und Motor getrennt.

C090E01TG-GST

o D (Drive-Fahren):

Diese Wählhebeleinstellung wird für das normale Fahren (für alle Stadt- und Autobahnfahrten und das Beschleunigen von Null auf max. Geschwindigkeit) benutzt. Das Getriebe schaltet dabei automatisch nacheinander durch alle fünf Gänge und arbeitete dabei nach dem Prinzip des niedrigsten Kraftstoffverbrauches bei optimierter Leistung.

C090F01TG-GST

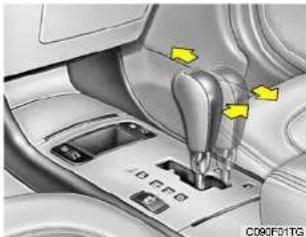

Sportschaltung

Die Sportschaltung wählt man, indem der Wahlhebel von der "D" Stellung in der Hauptkulisse in die manuelle Kulisse geschaltet wird; dies kann bei stehendem oder fahrendem Fahrzeug erfolgen. Um zurück auf "D" zu schalten, bringen Sie den Wahlhebel zurück in die Hauptkulisse.

Bei der Sportschaltung können Sie den Gangwechsel durch betätigen des Wählhebels nach vorn und hinten manuell - und dadurch schneller-durchführen. Im Gegensatz zu einem manuellen Schaltgetriebe ermöglicht die Sportschaltung den Gangwechsel bei getretenem Gaspedal.

NACH VORNE (+): Durch Drücken des Hebels nach vorne schaltet das Getriebe einen Gang hoch.

NACH HINTEN (-) : Durch Ziehen des Hebels nach hinten schaltet das Getriebe einen Gang herunter.

GANG UBERSPRINGEN : Wird der Wählhebel zweimal schnell hintereinander nach vorne oder hinten bewegt, können Sie hierdurch einen Gang überspringen, d.h. vom ersten in den dritten Gang bzw. vom dritten in den ersten Gang schalten.

VORSICHT:

o Bei der Sportschaltung erfolgt das Hochschalten nicht automatisch, d.h. der Fahrer muß je nach den Straßenbedingungen selber weiterschalten und dabei darauf achten, daß die Motordrehzahl unterhalb des roten Bereichs bleibt.
o Zum Schutz des Motors schaltet das Getriebe automatisch hoch, wenn die Motordrehzahl den roten Bereich erreicht.
o Durch zweimaliges, schnelles Zurückziehen des Wählhebels (-) ist es möglich, einen Gang zu überspringen, d.h. vom 3. in den 1., vom 4. in den 2. oder vom 5. in den 3. Gang zu schalten.
Da es durch plötzliches Motorbremsen und/oder schnelle Beschleunigung zu einem Verlust der Traktion kommen kann, muss entsprechend der Fahrzeuggeschwindigkeit moderat heruntergeschaltet werden.

HINWEIS:

o Bei der Sportschaltung können nur die fünf Vorwärtsgänge gewählt werden. Zum Rückwärtsfahren oder Einparken des Fahrzeugs muß der Wahlhebel auf "R" bzw. "P" gestellt werden.
o Bei der Sportschaltung schaltet das Getriebe bei Abbremsen des Fahrzeugs automatisch herunter. Bel Stopp des Fahrzeugs ist automatisch der 1. Gang gewählt.
o Um die Fahrzeugleistung und- sicherheit nicht zu beeinträchtigen, lassen sich in manchen Fällen einige Schaltvorgänge über den Wählhebelnichtausführen.
o Beim Anfahren auf glattem Boden sollte der Wahlhebel nach vorne betätigt werden (+). Hierdurch schaltet das Getriebe in den 2. Gang, was die Fahreigenschaften auf rutschigem Untergrund verbessert. Um In den 1. Gang zurückzuschalten, den Wahlhebel wieder nach hinten betätigen (-).

C090H01L-GST

HINWEIS:

o Aus Gründen der Sicherheit sollte das Bremspedal bei Schalten von "N" oder "P" in einen Vorwärts- oder Rückwärtsgang getreten sein.
o Um den Wählhebel von der Parkposition "P" in eine andere Stellung zu bringen, muß der Zündschlüssel eingeschaltet (ON) und das Bremspedal voll getreten sein.
Das Schalten zwischen Positionen "R", "N", "D" und "P" ist immer möglich. Um eine Beschädigung des Getriebes auszuschließen, muß das Fahrzeug jedoch vollständig zum Stillstand gekommen sein.

C090102L-GST

VORSICHT:

o Nur dann in die Rückwärtsstufe "R" oder in die Parkstellung "P" schalten, nur wenn das Fahrzeug vollständig stillsteht.
o Den Motor im Rückwärtsgang oder in einem der Vorwärtsgänge nicht mit betätigten Bremsen beschleunigen!
o Beim Umschalten von "P" oder "N" in die Stellungen "R" oder "D" muß immer die Fußbremse getreten sein.
o Statt der Handbremse nicht die Parkstellung "P" verwenden. Auch beim nur kurzzeitigen Verlassen des Fahrzeugs grundsätzlich die Handbremse anziehen, das Getriebe in die Parkstellung "P" schalten und die Zündung ausschalten. Das Fahrzeug bel laufendem Motorne unbeobachtet lassen.

o Beim Anfahren an einer steilen Stelgung kann dass Fahrzeug dazu neigen, rückwärts zu rollen. Wenn der Wählhebel im Sport-Modus in die Fahrstufe 2 (zweiter Gang) geschaltet wird, wird das Zurückrollen des Fahrzeugs verhindert.
o Regelmäßig den Getriebeölstand für das automatische Getriebe überprüfen und, falls erforderlich, Öl nachfüllen.

C090J01NF-GST

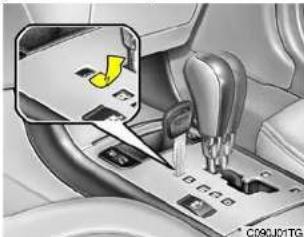

LÖSEN DER SCHALTSPERRE (Falls vorhanden)

(Parken) auf eine andere Position bewegt werden, die Kappe an der Konsole abnehmen und den Schaltsperren-Entriegelungsknopf mit einem dünnen Gegenstand wie z.B. einem flachen Schraubendreher nach unten drücken. Dann bei getretenem Bremspedal den Wählhebel auf die gewünschte Position stellen; nach dem Schaltvorgang aus der Position "P" (Parken) kehrt der Schaltsperren-Entriegelungsknopf automatisch in die ursprüngliche Position zurück. Dann die Kappe wieder aufsetzen.

2 FAHREN MIT DEM HYUNDAI

10

Sollte es notwendig sein, die Schaltsperrenentriegelung zubenutzen, kann das bedeuten, daß sich bei Ihrem Fahrzeug eine Störung entwickelt. Lassen Sie das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüfen.

C090N090-AST

Nützliche fahrhinweise

o Bei getretenem Gaspedal niemals den Wählhebel von der Position "P" oder "N" in eine andere Stellung schalten.
o Beim Fahren den Wahlhebel niemals in die Stellung "P" bringen.
o Vor dem Schalten in die Stellung "R" sicherstellen, daß sich das Fahrzeug im Stillstand befindet.
o Abfahrten niemals im Leerlauf vornehmen. Dies ist extrem gefährlich. Bei Gefälle grundsätzlich mit eingelegtem Gang fahren.
o Die Bremsen nicht übermäßig beanspruchen. Andernfalls kann es zu Überhitzung und Fehlfunktion kommen. Stattdessen beim Befahren eines langen Gefälles abbremsen und in einen niedrigeren Gang schalten. Hierbei trägt die Motorbremswirkung zum Zurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen niedrigeren Gang abbremsen. Andernfalls kann nicht in einen niedrigeren Gang geschaltet werden.

o Grundsätzlich die Feststellbremse verwenden. Zum Parken reicht es nicht aus, das Automatikgetriebe in die Position "P" zu schalten.
o Beim Fahren auf glatten Straßen besondere Vorsicht walten lassen. Besonders beim Bremsen, Beschleunigen oder Schalten ist vorsichtig vorzugehen. Ein abrupter Motordrehzahlwechsel kann auf glatten Straßen dazu führen, daß die Antriebsräder den Bodenkontakt verlieren, und das Fahrzeug außer Kontrolle gerät.

WARNUNG:

o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewegungen machen, wie z. B. bei schnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt anlegen.

Beleinem Zusammenstoß ist das Verletzungsrisiko einer nicht angeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegt hat.

ANTIBLOCKIERSYSTEM (ABS)

C120A01FC-GST (Falls vorhanden)

Das Antiblockiersystem verhindert das Blockieren der Räder bei einer plötzlichen Vollbremsung. Ein Computer mißt die Raddrehzahl und steuert den Bremsdruck an allen vier Rädern. Dadurch wird die Lenkfähigkeit und die Fahrstabilität auch während der Vollbremsung sichergestellt.

HINWEIS:

o Im Motorraum ist ein Klickgeräusch zu hören, wenn sich das Fahrzeug nach dem Starten des Motors zu bewegen beginnt. Dies ist normal und ein Anzei-chen dafür, daß das Antiblockiersystem (Elektronisches Stabilitätsprogramm) ordnungsgemäß funktioniert.

- Beim Bremsen ist ein leichtes Pulsieren des Bremspedals möglich. Während der Fahrt können ebenfalls Geräusche aus dem Motorraum hörbar werden. Diese werden durch den Selbstprüfungs-vorgang des ABS (ESP) verursacht und bedeuten, daß das System einwandfrei funktioniert.

WARNUNG:

Ihr ABS (ESP) kann keine Unfälle verhindern, die auf falsche oder gefährliche Fahrweisen zurückzuführen sind. Das ABS (ESP) verbessert zwar das Bremsverhalten des Autos in Notfällen, dennoch sollte immer ausreichender Sicherheitsabstand zu vorwegfahrenden Fahrzeugen oder anderen Gegenständen gehalten werden. Bei schlechten Straßenbedingungen sollte die Fahrgeschwindigkeit immer reduziert werden. Der Bremsweg kann bei Fahrzeugen mit Antiblockiersystem (Elektronisches Stabilitätsprogramm) in den folgenden Fällen länger sein als bei Fahrzeugen ohne Antiblockiersystem (Elektronisches Stabilitätsprogramm).

o Auf rauhen, kies- oder schneebedeckten Straßen.
o Beim Fahren mit Schneeketten.
o Auf unebenen Straßen und Straßen mit Schlaglöchern.

Unter den oben genannten Bedingungen sollte immer mit reduzierter Geschwindigkeit gefahren werden. Die Sicherheit eines Fahrzeugs mit ABS (ESP) sollte nicht durch riskantes Fahrverhalten erprobt werden. Dadurch können Sie sich selbst und andere Personen gefährden.

ELEKTRÖNISCHES STABILITÄTSPROGRAMM (ESP)

C310A01JM-AST

Das elektronische Stabilitätsprogramm (ESP) dient dazu, das Fahrzeug in Kurven zu stabilisieren. Das ESP kontrolliert, wohin gelenkt wird und in welche Richtung sich das Fahrzeug tatsächlich bewegt.

Das ESP betätigt die Bremsen an einzelnen Rädern und greift in das Motormanagement ein, um das Fahrzeug zu stabilisieren.

Das elektronische Stabilitätsprogramm (ESP) ist ein elektronisches System, das dem Fahrer hilft, die Kontrolle über das Fahrzeug auch unter widrigen Bedingungen zu behalten.

Es kann jedoch kein Ersatz für eine sichere Fahrweise sein. Faktoren wie Geschwindigkeit, Straßenzustand und Lenkeinschlag beeinflussen, ob das ESP zur Vermeidung des Verlustes der Fahrzeugkontrolle aktiviert wird. Es liegt jedoch immer noch in Ihrer Verantwortung, miteinerder jeweiligen Fahrsituation angemessenen Geschwindigkeit zu fahren.

WARNUNG:

Das elektronische Stabilitätsprogramm ist nur eine Fahrhilfe; alle üblichen Sicherheitsvorkeh-rungen für Fahrten bei widrigem Wetter und auf rutschigen Fahrbahnen müssen beachtet werden.

EINPARKHILFE

13

C310B01JM-AST

Modus ESP ON/OFF

Bei eingeschaltetem ESP beginnt die ESP-Anzeige im Instrumentenblock zu blinken.

Wenn das System durch Drücken des ESP-Schalters ausgeschaltet wird, leuchtet die Anzeige ESP-OFF auf und bleibt an. Im Modus ESP-OFF wird die Stabilitätskontrolle deaktiviert. Die Fahrweise muß dementsprechend angepaßt werden. Zum Einschalten des Systems die Taste nochmals drücken. Die Anzeige ESP/OFF muß ausgehen.

HINWEIS:

Der ESP-Modus wird nach Abstellen des Motors und erneutem Starten automatisch wieder eingeschaltet.

C310D01JM-AST

Anzeigen und Warnungen

Sie leuchten auf, wenn der Zündschlüssel in die Stellung ON oder START gedreht wird, müssen aber nach 3 Sekunden ausgehen.

Wenn die Anzeigen nicht aufleuchten, oder wenn die ESP- bzw. ESP-OFF-Anzeige nicht nach 3 Sekunden ausgehen, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüft werden.

Sollten während der Fahrt Störungen im Gerät auftreten, leuchtet die ESPOFF-Anzeige zur Warnung auf. Wenn die ESP-OFF-Anzeige aufleuchtet, das Fahrzeug an einem sicheren Ort anhalten und den Motor abstellen.

Dann den Motor wieder anlassen, um zu prüfen, ob die ESP-OFF-Anzeige ausgeht.

Wenn die Anzeigen auch nach dem Anspringen des Motors nicht ausgehen, muß das Fahrzeug in einer Hyundai-Vertragswerkstatt überprüft werden.

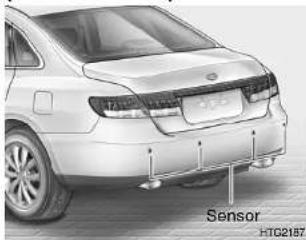

C400A01P-GST

(Falls vorhanden)

Die Einparkhilfe hilft dem Fahrer bei der Rückwärtsfahrt, indem sie einen Warnton abgibt, wenn ein Objekt in einem Abstand von 1200 mm hinter dem Fahrzeug erkannt wird. Dieses System ist nur eine Sicherheitsergänzung.

2 FAHREN MIT DEM HYUNDAI

14

HINWEIS:

o Die Einparkhilfe sollte nur als Ergänzung der Sicherheit angesehen werden. Der Fahrer muß den Bereich hinter dem Fahrzeug kontrollieren.
o Je nach Objekt kann das akustische Warnsignal unterschiedlich sein.
o Das akustische Warnsignal wird möglicherweise nicht ausgelöst, wenn der Sensor eingefroren oder verschmutzt ist.
o Möglicherweise funktioniert die Einparkhilfe nicht einwandfrei, wenn der Untergrund uneben ist wie z.B. auf Holz, Schotterpisten, rauher Fahrbahn oder an Abhängen.
o Die Oberfläche des Sensors nicht berühren oder zerkratzen. Dadurch wird die Abdeckung beschädigt.
o Das Sensorsystem erkennt möglicherweise keine scharfen Gegenstände, dicke Winterkleidung oder Schwämme, die die Frequenzabsorbieren.

o Verschmutzte Sensoren mit einem welchen Schwamm und sauberem Wasser reinigen.
o Werden mehr als zwei Objekte gleichzeitig erfaßt, wird das nächstliegende als erstes erkannt.
o Solche Objekte werden vom System möglicherweise nicht erkannt, wenn sie sehr nahe sind (etwa 300 mm).

VORSICHT:

Ist kein akustischer Warnton oder ein unterbrochener Warnton zu hören, wenn auf Position "R" geschaltet wird, bedeutet dies, daß eine Störung in der Einparkhilfe vorliegt. Wenn dies geschieht, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüft werden.

C400B01NF-GST

Bedlenung der Einparkhilfe

Betriebszustand:

o Das System wird aktiviert, wenn bei eingeschalteter Zündung rückwärts gefahren wird.
o Der Erfassungsabstand beim Rückwärtsfahren beträgt etwa 1200 mm.

	1. Warnung	2. Warnung	3. Warnung
Erlassungsabstand	ötwa 1200 mm bis 810 mm vom hinteronStoßflängerentifernt	ötwa 800 mm bis 410 mm vom hinteronStoßflängerentifernt	ötwa 400 mm
Warnton	unterrochenerakustischerWarnton	akustischerWarnton mit kürzeremIntervall.	ununkterrochenerakustischerWarnton

BREMSHINWEISE

FAHREN MIT DEM HYUNDAI 2

15

C130A01A-AST

WARNUNG:

Auf der Kofferraumabdeckung hinter dem Rücksitz darf nichts gelagert werden. Im Falle eines Unfalls oder eines plötzlichen Halts könnten solche Gegenstände nach vorn geschleudert werden und das Fahrzeug beschädigen oder Insassen verletzen.

o Nach dem Parken überprüfen, ob die Handbremse gelöst ist, und vor dem Fahren sicherstellen, daß die Handbrems-Kontrolleucht erloschen ist.
o Beim Durchfahren von Wasser oder beim Waschen des Fahrzeugs können die Bremsen feucht werden. Das Bremsen kann dann gefährlich sein! Ist dies der Fall, läßt sich das Fahrzeug nicht so schnell zum Halten bringen, und es kann nach einer Seite ausscheren. Zum Trocknen der Bremsen die Bremsen nur leicht betätigen, bis die Bremswirkung wieder normal ist.

Dabei muß beachtet werden, daß das Fahrzeug unter Kontrolle bleibt. Kehrt die Bremswirkung nicht zum Normalzustand zurück, so schnell, wie dies die Sicherheit zuläßt, anhalten und einen Hyundai-Vertragshändler um Hilfe bitten.

o Nicht ohne eingelegten Gang auf Abhängen fahren. Dies kann gefährlich sein. Grundsätzlich einen Gang eingelegt lassen und die Bremsen zum Abbremsen verwenden, dann in einen niedrigeren Gang schalten, so daß durch die Motorbremswirkung eine sichere Geschwindigkeit beibehalten wird.
o Das Bremspedal nicht übermäßig beanspruchen. Verbleibt der Fuß während des Fahrens auf dem Bremspedal, kann dies gefährlich sein. Dies könnte dazu führen, daß die Bremsen überhitzen, und daß die Bremswirkung verlorengeht. Darüber hinaus wird die Abnutzung der Bremsbeläge erhöht.

o Bei Fahrzeugen Automatikgetriebe das Fahrzeug nicht vorwärts kriechen lassen. Um dies zu verhindern, das Bremspedal niedertreten, wenn das Fahrzeug steht.
o Bei einer Reifenpanne während des Fahrens die Bremsen sanft betätigen und das Fahrzeug beim Abbremsen geradeaus fahren. Ist eine ausreichend niedrige Geschwindigkeit erreicht und läßt dies die Sicherheit zu, das Fahrzeug von der Fahrbahn bewegen und an einer sicheren Stelle anhalten.
Bei Parken an einem Hang Vorsicht walten lassen. Die Feststellbremse betätigen und den Wählhebel in die Parkstellung "P" (automatisches Getriebe) oder in den 1. oder Rückwärtsgang (mechanisches Getriebe) schalten. Ist das Fahrzeug bergabwärts gerichtet, die Vorderräder zum Bordstein einschlagen, um ein Rollen des Fahrzeugs zu verhindern. Ist das Fahrzeug bergaufwärts gerichtet, die Vorderräder zur Straße hin einschlagen, um das Fahrzeug zusätzlich am Rollen zu hindern.

2 FAHREN MIT DEM HYUNDAI

16

WIRTSCHAFTLICH FAHREN

Ist kein Bordstein vorhanden, oder ist es aufgrund von anderen Bedingungen erforderlich, das Fahrzeug am Rollen zu hindern, die Räder blockieren.

o Unter bestimmten Bedingungen kann die Feststellbremse in der betätigten Stellung einfrieren. Dies ist besonders dann möglich, wenn sich um die Hinterradbremse Schnee oder Eis ansammelt, oder wenn die Bremsen naß sind. Besteht die Möglichkeit, daß die Bremsen einfrieren können, die Feststellbremse nur zeitweilig betätigen, um den Wahl-/Schalthebel in die Parkstellung "P" (Automatikgetriebe) oder in den 1. oder Rückwärtsgang (Schaltgetriebe) zu schieben, und die Hinterräder zu blockieren, so daß das Fahrzeug nicht wegrollen kann. Dann die Feststellbremse lösen.
o Das Fahrzeug nicht mit Kupplung und Gaspedal an einem Hang halten. Dadurch kann das Getriebe überhitzen. Stattdessen stets die Feststell- oder Fußbremse benutzen.

C140AD1A-AST

Werden die nachfolgenden Empfehlungen beachtet, kann Kraftstoff gespart und eine längere Fahrleistung gewährleistet werden:

o Gleichmäßig fahren und moderat beschleunigen. Keine Kavalierstarts veranstalten oder bei Vollgas schalten und eine gleichmäßige Fahrgeschwindigkeit beibehalten. Zwischen Verkehrsampeln nicht rasen. Die Geschwindigkeit möglichst dem Verkehr anpassen, so daß keine unnötigen Schaltvorgänge erforderlich sind. Soweit wie möglich dichten Verkehr vermeiden. Zu den anderen Fahrzeugen immer einen Sicherheitsabstand einhalten, so daß ein unnötiges Bremsen verhindert werden kann. Auf diese Weise wird darüber hinaus die Bremsabnutzung verringert.

Mit einer vernünftigen Geschwindigkeit fahren. Je schneller gefahren wird, desto höher ist der Kraftstoffverbrauch. Das Fahren bei einer gemäßigten Geschwindigkeit ist besonders auf Autobahnen eine der effektivsten Möglichkeiten, den Kraftstoffverbrauch zu senken.
o Das Brems- oder Kupplungspedal nicht übermäßig beanspruchen. Dies würde den Kraftstoffverbrauch erhöhen und auch zu einem größeren Verschleiß der Teile führen. Verbleibt der Fuß beim Fahren auf dem Bremspedal, kann es darüber hinaus zu einer Überhitzung der Bremsen kommen, wodurch die Bremswirkung vermindert wird und ernste Folgen entstehen können.
o Immer auf die Reifen achten. Sie müssen immer den vorgeschriebenen Reifenluftdruck aufweisen. Ein zu hoher oder zu niedriger Reifenluftdruck führt zu unnötigem Reifenverschleiß. Den Reifenluftdruck mindestens einmal monatlich überprüfen.

o Sicherstellen, daß die Räder richtig eingestellt sind. Durch das Überfahren von Bordsteinkanten oder zu schnelles Fahren über unregelmäßigen Boden kann die Radausrichtung beeinträchtigt werden. Eine schlechte Radausrichtung führt zu schnellerer Abnutzung der Reifen und sonstigen Problemen sowie zu einem erhöhten Kraftstoffverbrauch.
Das Fahrzeug in gutem Zustand halten. Aus Gründen eines geringeren Kraftstoffverbrauchs und verringerter Wartungskosten das Fahrzeug entsprechend den in Kapitel 5 aufgeführten Wartungsvorgaben warten. Wird das Fahrzeug extremen Fahrbedingungen ausgesetzt, ist eine häufigere Wartung erforderlich. (Genauere Informationen siehe Kapitel 5.)
o Das Fahrzeug sauberhalten. Zur Gewährleistung einer maximalen Lebensdauer muß der Hyundai sauber und frei von korrosiven Stoffen gehalten werden.

Dazu ist es besonders von Bedeutung, daß Schlamm, Schmutz, Eis, usw. sich nicht auf dem Fahrzeugunterboden ansammeln können. Das zusätzliche Gewicht kann zu einem erhöhten Kraftstoffverbrauch führen, und die Verschmutzung trägt darüber hinaus zur Korrosion bei.

o Das Fahrzeug bei Reisen leicht beladen. Kein unnötiges Gewicht im Fahrzeug transportieren. Hohes Gewicht führt zu einem höheren Kraftstoffverbrauch.

o Den Motor nicht länger als notwendig im Leerlauf drehen lassen. Zum Warten (nicht im Verkehr) den Motor ausschalten und erst dann wieder anlassen, wenn weitergefahren werden soll.

o Ihr Hyundai benötigt keine zusätzliche Warmlaufzeit. Sobald der Motor ruhig läuft, kann angefahren werden. Bei extrem kalten Witterungsbedingungen geben Sie Ihrem Fahrzeug einige Sekunden mehr Zeit, um ein besseres Ansprechverhalten beim Beschleunigen zu erreichen.

o Den Motor nicht zu untertourig oder zu hochtourig fahren. Untertourig bedeutet, daß bei einem zu hohen Gang zu langsam gefahren wird, wodurch es zum Bocken des Motors kommt. Ist dies der Fall, in einen niedrigeren Gang schalten. Hochtourig bedeutet, den Motor über den sicheren Grenzwert hinaus hochzufahren. Dies kann vermieden werden, wenn bei den empfohlenen Geschwindigkeiten geschaltet wird.

o Mit der Klimaanlage sparsam umgehen. Die eingeschaltete Klimaanlage "verbraucht" 5 - 10% der Motorleistung, so daß beim Einsatz der Klimaanlage der Kraftstoffverbrauch erhöht wird.

2 FAHREN MIT DEM HYUNDAI

18

GLEICHMÄSSIGE KURVENFAHRT

C150A01A-AST

In Kurven, besonders auf nassen Straßen, sollte nicht gebremst oder geschaltet werden. Im Idealfall müssen Kurven bei leichter Beschleunigung genommen werden. Werden diese Hinweise befolgt, läßt sich die Reifenabnutzung auf ein Minimum reduzieren.

FAHREN IM WINTER

C180A01A-AST

Die härteren Witterungsbedingungen des Winters führen zu einer größeren Abnutzung sowie zu anderen Problemen. Um diese Probleme zu minimieren, müssen die folgenden Fahrhinweise beachtet werden.

C180B01A-GST

Schnee oder Eis

Zum Fahren in tiefem Schnee kann es erforderlich sein, Winterreifen zu verwenden oder Schneeketten auf die Reifen aufzuziehen. Sind Winterreifen erforderlich, müssen diese der Größe und dem Typ der Reifen der Originalausrüstung entsprechen. Wird darauf nicht geachtet, kann die Fahrsicherheit sowie die Handhabung des Fahrzeugs beeinträchtigt werden. Darüber hinaus sind rasche Beschleunigung, plötzliches Bremsen und scharfe Kurvenfahrt bei Eis und Schnee sehr riskant.

Beim Abbremsen die Bremswirkung des Motors voll ausnutzen. Durch plötzliches Bremsen auf schnee- oder eisbedeckten Straßen kann das Fahrzeugins Schleudern geraten. Zum voraufahrenden Fahrzeug ist ein ausreichender Abstand zu halten. Darüber hinaus die Bremse sanft betätigen. Es ist darauf zu achten, daß der Einsatz von Schneeketten zwar eine größere Fahrkraft gewährleistet, allerdings nicht gegen seitliches Schleudern schützt.

HINWEIS:

Schneeketten sind nicht überall zugelassen. Vor dem Aufziehen der Schneeketten die örtlichen Bestimmungen beachten.

C160CD1A-AST

Verwendung von qualitativ hochwertigem Äthylen-Glykol-Kühlmittel

Bei Neuwagen befindet sich im Kühlsystem ein qualitativ hochwertiges Äthylen-Glykol-Kühlmittel. Dies ist das einzige Kühlmittel, das eingesetzt werden darf, da es dem Korrosionsschutz im Kühlsystem, zur Schmierung der Wasserpumpe und zur Verhinderung des Gefrierens dient. Sicherstellen, daß das Kühlmittel entsprechend den in Kapitel 5 aufgeführten Wartungsvorgaben ausgewechselt oder aufgefüllt wird. Vor dem Winter muß das Kühlmittel darauf überprüft werden, ob sein Gefrierpunkt für die voraussichtlich im Winter zu erwartenden Temperaturen ausreicht.

C180D02A-AST

Überprüfen von Batterie und Kabeln

Der Winter stellt zusätzliche Ansprüche an das Batterie und Ladesystem. Die Batterie und die Kabel, wie in Kapitel 6 beschrieben, überprüfen. Der Ladezustand der Batterie kann vom Hyundai-Vertragshändler überprüft werden.

C160E01A-AST

Falls erforderlich, auf "Winteröl" umsteigen

In manchen Bereichen empfiehlt sich bei kaltem Wetter die Verwendung von "Winteröl" mit geringerer Viskosität. Empfehlungen dazu sind Kapitel 9 zu entnehmen. Bezüglich der Wahl des Motoröls steht der Hyundai-Vertragshändler gern mit Ratschlägen zur Seite.

C160F01A-AST

Überprüfen von Zündkerzen und Zündsystem

Die Zündkerzen entsprechend der Beschreibung in Kapitel 6 überprüfen und, falls erforderlich, austauschen. Darüber hinaus alle Kabel undbauelemente auf Risse, Verschleiß oder Beschädigung überprüfen.

C160G02A-GST

Einfrieren der Schlösser verhindern

Um ein Einfrieren der Schlösser zu verhindern, eine handelsübliche Enteisungsflüssigkeit oder Glycerin auf das Schlüsselloch aufsprühen. Ist ein Schloß mit Eis bedeckt, eine handelsübliche Enteisungsflüssigkeit daraufsprühen, um das Eis zu entfernen.

HINWEIS:

Die korrekte Temperatur für den Wegfahrsperrenschlüssel liegt zwischen -40°C und 80°C. Wird der Schlüssel über 80°C erhitzt, um ein eingefrorenes Schloß zu öffnen, kann dadurch ein Transponder im Schlüsselkopf beschädigt werden.

2 FAHREN MIT DEM HYUNDAI

20

C180H02A-AST

Verwendung eines handelsüblichen

Frostschutzmittels in der Scheibenwaschanlage

Um das Wasser in der Scheibenwaschanlage am Einfrieren zu hindern, entsprechend den Anweisungen auf der Packung ein anerkanntes Frostschutzmittel beigeben. Frostschutzmittel für die Scheibenwaschanlage sind beim Hyundai Vertragshändler erhältlich. Kein Motorkühlmittel oder andere Frostschutzmittel verwenden, da sie den Lack beschädigen können.

C180I01A-AST

Verhindern, daß die Festellbremse einfriert

Unter bestimmten Witterungsbedingungen kann die Feststellbremse in der betätigten Position einfrieren. Dies ist besonders dann möglich, wenn sich in der Nähe der Hinterradbremsen Schnee oder Eis angesammelt hat, oder wenn die Bremsen naß sind. Ist ein Einfrieren der Feststellbremse abzusehen, die Feststellbremse nur zwischenzeitlich beteätigen, um den Wählhebel in die Parkstellung "P" (Automatikgetriebe) oder in den 1. oder Rückwärtsgang (Schaltgetriebe) zu schalten und die Hinterräder zu blockieren, um das Fahrzeug am Rollen zu hindern. Dann die Feststellbremse lösen.

C160J01A-AST

Verhindern, daß sich Eis und Schnee am Unterboden ansammeln

Unter bestimmten Witterungsbedingungen können sich unter den Kotflügeln Schnee und Eis bilden, wodurch die Lenkung beeinträchtigt wird. Ist dies beim Fahren unter schweren Winterbedingungen möglich, muß die Unterseite des Fahrzeugs in regelmäßigen Abständen überprüft werden, um sicherzustellen, daß die Bewegung der Vorderräder und der Lenkungselemente nicht behindert werden.

C160K01A-AST

Notausrüstung

Je nach Witterungsbedingungen empfiehlt es sich, eine Notausrüstung mitzuführen. Diese umfaßt u.a. Schneeketten, Abschleppseil, Taschenlampe, Sand, Schaufel, Starterkabel, Fensterkratzer, Handschuhe, Zeltbahn und Arbeitsanzug.

FAHREN BEI HÖHER GESCHWINDIGKEIT

C170A01A-AST

Überprüfungen vor dem Fahrantritt

1. Reifen:

Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zu niedriger Reifenluftdruck führt zu Überhitzung und möglichen Schäden des Reifens. Keine verschlissenen oder beschädigten Reifen verwenden, da dies zu einer Verringerung des Haftvermögens oder zu einer Reifenpanne führt.

HINWEIS:

Den auf den Reifen angegebenen maximalen Reifendruck nicht überschreiten.

1. Kraftstoff, Kühlmittel und Motoröl: Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohl Motorkühlmittel als auch Motoröl zu überprüfen.

2. Keil-/Flachriemen:

Ein lockerer oder beschädigter Keil-/Flachiemen kann zu einer Überhitzung des Motors führen.

VERWENDUNG DER BELEUCHTUNG

C180A01A-AST

Die Leuchten regelmäßig auf korrekten Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist es nützlich, mit eingeschaltetem Abblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden, sondern auch besser zu sehen.

ANHÄNGER- ÖDER FAHRZEUG- SCHLEPPBETRIEB

C190A01A-GST

Wenn Sie mit Ihrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehen wollen, beachten Sie die geltenden gesetzlichen Regelungen.

Da die gesetzlichen Regelungen für das Ziehen von Anhängern, anderen Fahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müssen eventuell unterschiedliche Anforderungen erfüllt werden. Fragen Sie Ihren Hyundai-Vertragshändler, bevor Sie ein Gespann lenken.

VORSICHT:

Benutzen Sie Ihren Hyundai in den ersten 2.000 km nicht als Zugfahrzeug, damit der Motor richtig eingefahren werden kann. Wenn Sie diese Vorschrift nicht beachten, kann ein Motor- oder Getriebeschaden die Folge sein.

2 FAHREN MIT DEM HYUNDAI

22

C190B01S-AST

Anhängezugvorrichtung

Achten Sie auf die richtige Anhängezugvorrichtung und darauf, daß sie passend zum Anhänger oder zum gezogenen Fahrzeug angebracht ist.

Verwenden Sie ausschließlich Qualitätsanhängezugvorrichtungen ohne Niveauausgleich, die die Stützlast gleichmäßig auf das Fahrgestell verteilen.

Die Anhängezugvorrichtung muß von einem qualifizierten Mechaniker angebracht und fest mit dem Fahrzeug verschraubt werden.

BENUTZEN SIE KEINESFALLS ANHÄNGEZUGVORRICHTUNGEN, DIE NICHT FEST MIT DEM FAHRZEUG VERBUNDEN ODER NUR AM STOSSFÄNGER BEFESTIGT SIND.

C190002Y-GST

Bremsanlage des Anhängers

Wenn Ihr Anhänger mit einer Bremsanlage ausgerüstet ist, stellen Sie sicher, daß sie den gesetzlichen Vorschriften entspricht, richtig eingestellt und funktionsfähig ist.

HINWEIS:

Wenn Sie Ihr Fahrzeug im Gespannbetriebeinsetzen, benötigt es durch die erhöhte Belastung kürzere WartungsIntervalle. Siehe "Wartung unter verschiedenen Einsatzbedingungen" auf Seite 5-6.

VORSICHT:

o Verbinden Sie die Bremsanlage des Anhängers niemals direkt mit der Bremsanlage des Zugfahrzeugs.

o Wenn Sie mit einem Anhänger auf stellen Steigungen oder Gefällstrecken (über 12%) unterwegs sind, achten Sie genau auf die Kühlwassertemperaturanzeige, um sicherzustellen, daß der Motor nicht überhitzt wird.

Sollte sich die Nadel der Kühlwassertemperaturanzeige zum Bereich "H" (HOT) hin bewegen, fahren Sie, sobald dies gefahrlos möglich ist, an den Fahrbahnrand und halten an, und lassen Sie den Motor so lange im Leerlauf laufen, bis er sich abgekühlt hat. Setzen Sie Ihre Fahrt erst dann fort, wenn der Motor ausreichend abgekühlt ist.

C190D01A-GST

Sicherungsketten

Wenn sich beim Gespannbetrieb die Verbindung zwischen Fahrzeug und Anhänger löst, können das Fahrzeug oder der Anhänger ohne Kontrolle auf andere Fahrspuren gelangen und schließlich von der Straße abkommen. In den meisten Ländern sind daher Sicherungsketten zwischen Fahrzeug und Anhänger vorgeschrieben, um diese Gefahr zu vermeiden.

C190E01TG-GST

Zulässiges Anhängergewicht

Die Stützlast kann durch andere Verteilung der Last im Anhänger erhöht oder verringert werden.

Zur Kontrolle dient die Feststellung des Gesamtgewichts des Anhängers und der Stützlast.

HINWEIS:

1. Beladen Sie den hinteren Teil des Anhängers niemals stärker als den vorderen Teil. Etwa 60% der Last sollten sich im vorderen und die übrigen 40% im hinteren Teil des Anhängers befinden.

1. Das tatsächliche Gesamtgewicht das Fahrzeugs darf das zulässige Gesamtgewicht, das auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten. Das tatsächliche Gesamtgewicht ist das Gewicht des Zugfahrzeugs plus dem Gewicht des Fahrers, der Passagiere, des Gepäcks, der Fracht, der Anhängezugvorrichtung der Stützlast des Anhängers und eventueller zusätzlicher Ausrüstung.

2. Die vordere und hintere Achslast dürfen die zulässige Achslast, die auf dem Typenschild angegeben ist (siehe Seite 8-2), nicht überschreiten.

Es ist möglich, daß das Fahrzeug zwar nicht das zulässige Gesamtgewicht, wohl aber die zulässige Achslast überschreitet. Unsachgemäße Beladung des Anhängers und/oder zuviel Gepäck im Kofferraum kann die Hinterachse überlasten. In diesem Fall die Last anders verteilen und die Achslast erneut prüfen.

1. Die max. zulässige statische Senkrechtbelastung der Anhängezugvorrichtung beträgt 90 kg.

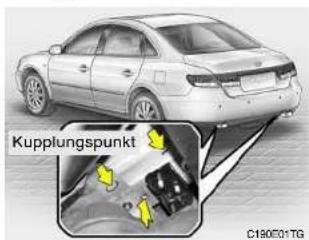

1. Max. zulässiger Überhang des Kupplungspunktes: 1255 mm.

VORSICHT:

Die folgenden Werte stellen Empfehlungen für den Gespannbetrieb dar. Wenn der beladene Anhänger die Werte in der untenstehenden Tabelle überschreitet, ist die Sicherheit nicht mehr gewährleistet.

kg

	MaximalesAnhängergesamtgewicht in kg
	Anhänger	Sitützlast
Gebremst	1800	90
Ungebremst	750	-

WARNUNG:

Falsche Beladung Ihres Fahrzeugs oder des Anhängers beeinträchtigen die Lenkbarkeit und Bremswirkung erheblich; ein Unfall mit schweren Verletzungen kann die Folge sein.

C190F01A-GST

Tips für den Anhängerbetrieb

1. Bevor Sie losfahren, überprüfen Sie die korrekte Verbindung von Anhängezugvorrichtung und Sicherungskette und die Funktionsfähigkeit von Rück-, Brems- und Blinkleuchten des Anhängers.
2. Halten Sie beim Fahren immer eine angemessene Geschwindigkeit und die gesetzlichen Bestimmungen ein.
3. Anhängerbetrieb erhöht den Kraftstoffverbrauch.
4. Um die Motorbremse und die Ladekapazität des Drehstromgenerators gut auszunutzen, vermeiden Sie Fahren im 5. Gang (bei Schaltgetriebe) bzw. im Overdrive (Automatikgetriebe).

5. Sichern Sie immer alle Gegenstände im Anhänger, damit die Last bei der Fahrt nicht verrutschen kann.

6. Prüfen Sie Zustand und Luftdruck aller Reifen am Fahrzeug und am Anhänger. Zu niedriger Luftdruck kann die Fahreigenschaften entscheidend verschlechtern. Vergessen Sie nicht den Reservereifen.

7. Ein Gespann ist empfindlicher gegen Seitenwind und Turbulenzen. Wenn Sie von einem großen Fahrzeug überholt werden, behalten Sie konstante Geschwindigkeit bei und steuern Sie geradeaus. Sollten die Turbulenzen zu groß werden, versuchen Sie, langsamer zu werden, um aus den Turbulenzen des anderen Fahrzeugs herauszukommen.

8. Wenn Sie Ihr Gespann parken, beachten Sie die üblichen Sicherheitsregeln, besonders, wenn Sie am Hang parken. Schlagen Sie die Lenkung zum Randstein hin ein, betätigen Sie die Feststellbremse und legen Sie den ersten Gang oder den Rückwärtsgang ein (Schaltgetriebe) bzw. stellen Sie den Wählhebel in Parkposition (Automatikgetriebe). Sichem Sie die Räder das Anhängers zusätzlich mit Unterlegkeilen.

9. Wenn der Anhänger elektrisch betriebene Bremsen hat, lassen Sie das Gespann etwas rollen und betätigen Sie dann den Bremsschalter des Anhängers von Hand. So können Sie sicher sein, daß die Bremsen funktionieren, und gleichzeitig die korrekten elektrischen Verbindungen prüfen.

10. Kontrollieren Sie auf Ihrer Fahrt gelegentlich, ob die Ladung des Anhängers gesichert ist und die Beleuchtungsanlage einwandfrei funktioniert.
11. Vermeiden Sie ruckartiges Anfahren, plötzliche Beschleunigung und abruptes Bremsen.
12. Vermeiden Sie scharfes Wenden und abrupten Spurwechsel.

13. Vermeiden Sie zu langes und zu häufiges Bremsen. Dadurch könnten die Bremsen überhitzen und in der Wirkung nachlassen.

14. Wenn Sie bergab fahren, schalten Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung. Wenn Sie eine lange Steigung hinauffahren, verringern Sie die Geschwindigkeit und schalten Sie in einen niedrigeren Gang, um den Motor nicht zu überlasten bzw. zu überhitzen.

15. Wenn Sie an einer Steigung anhalten müssen, verhindern Sie das Zurückrollen des Gespanns nicht mit dem Gaspedal; dadurch kann das Automatikgetriebe überhitzen. Benutzen Sie die Bremse oder die Feststellbremse.

HINWEIS:

Prüfen Sie bei Gespannbetrieb öfter das Getriebeöl.

VORSICHT:

Bei Überhitzung während des Gespannbetriebs (Zeiger der Temperaturanzeige reicht zum roten Bereich) folgende Maßnahmen ergreifen, um das Problem auszuschalten oder zu vermindern:

1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren Gang schalten.
4. Beim Halt im Stop-and-Go-Verkehr Schalthebel in Neutral- oder Parkposition stellen und Standgas erhöhen.

IM NOTFALL

Der Motor Springt nicht an 3-2

Starthilfe 3-3

Überhitzung des Motors 3-4

Ersatrad 3-5

Bei einer Reifenpanne 3-6

Auswechseln eines Defekten Reifens 3-6

Abschleppen des Fahrzeugs 3-11

Abschleppen im Notfall 3-13

Wenn Sie Ihre Schlüssel Verlieren ....3-14

3 IM NOTFALL

2

Springt der Motor nicht an, zum Starten das Fahrzeug nicht schieben oder ziehen. Dadurch könnte es zu Kollisionen oder anderen Beschädigungen kommen. Darüber hinaus kann unverbrannter Kraftstoff zu Katalysatorschäden führen.

D010B01TG-AST

Der Motor dreht sich nicht oder nur langsam

1. Darauf achten, ob der Wahlhebel in Position "N" oder "P" steht und die Notbremse angelegt ist.
2. Die Batterieanschlüsse darauf überprüfen, ob sie sauber sind und fest sitzen.
3. Die Innenraumbeleuchtung einschalten. Verdunkelt sich die Leuchte beim Betätigen des Anlassers oder geht sie aus, ist die Batterie entladen.
4. Die Anlasseranschlüsse auf festen Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht schieben oder ziehen. Siehe die Anweisungen zur "Starthilfe" auf den folgenden Seiten.

D010C01Y-AST

Der Motor dreht sich normal, springt aber nicht an

1. Den Kraftstoffstand überprüfen.
2. Alle Verbindungsklemmen der Zündanlage und der Zündkerzen überprüfen. Unterbrochene oder lose Verbindungsklemmen austauschen.
3. Die Kraftstoffleitung im Motorraum überprüfen.
4. Springt der Motor immer noch nicht an, einen Hyundai-Vertragshändler aufsuchen.

D010D01A-AST

Motor geht während der Fahrt aus

1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an".

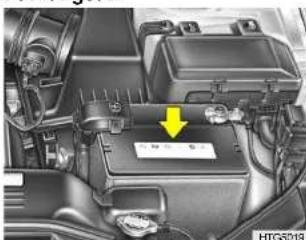

STARTHILFE

IM NOTFALL 3

3

D020A02A-AST

WARNUNG:

Starthilfe kann gefährlich sein! Werden diese Anweisungen nicht genau befolgt, können schwere Verletzungen von Personen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten über die Starthilfe, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterlen enthalten Schwefelsäure. Diese ist giftig und hochkorrosiv. Bei der Starthilfe eine Schutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeug gelangt.

o Sollte versehentlich Säure auf die Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenen Bereich mit klarem Wasser mindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer Notaufnahme transportiert werden, während der Fahrt weiterhin mit einem Schwamm oder einem Tuch auf die betroffene Stelle Wasser auftragen.
o Das während der Starthilfe von der Batterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildung und offene Flammen vermeiden.
o Die für die Starthilfe verwendete Batterie muß eine Spannung von 12V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mit dieser Batterie keine Starthilfe versuchen.
o Für die Starthilfe eines Fahrzeugs mit einer entladenen Batterie muß genau entsprechend der folgenden Schritte vorgegangen werden.

1. Befindet sich die Startbatterie in einem anderen Fahrzeug, sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und sonstige Verbraucher beider Fahrzeuge ausschalten.

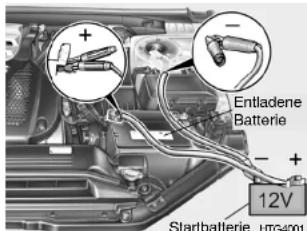

3. Die Klemmen des Starthilfekabels genau entsprechend der auf der Vorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eine Klemme des Starthilfekabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterie anschließen. Dann das andere Ende desselben Kabels an die "Plus"-Klemme der Startbatterie anschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterie anschließen.
   Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil des Motors in einem gewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teil anschließen.

3 IM NOTFALL

4

1. Den Motor des Fahrzeugs mit der Startbatterie anlassen und einige Minuten langlaufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt. Während der Starthilfe den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min-1 laufen lassen.

2. Den Motor des Fahrzeugs mit der entladenen Batterie normal anlassen. Nach dem Anspringen des Motors die Starterkabel angeschlossen lassen und den Motor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000 min-1 einige Minuten lang laufen lassen.

3. Entfernen Sie die Starrthilfekabel vorsichtig in umgekehrter Reihenfolge des Anschließens.

Ist die Ursache für eine entladene Batterie nicht bekannt (z.B. weil Leuchten eingeschaltet blieben usw.), muß das Ladesystem vom Hyundai-Vertragshändler überprüft werden.

ÜBERHITZUNG DES MO- TORS

D030A01TG-AST

Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungsschwund zu spüren oder ein lautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall wie folgt vorgehen:

1. Das Fahrzeug von der Fahrbahn lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wählhebel auf Position "P" (Parken) stellen und die Feststellbremse anlegen. Die Klima-anlage ausschalten.

3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem Motorraum Wassedampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittel ausläuft bzw. Wassedampf aufsteigt. Ist kein Kühlmittelverlust und kein Wasserdampf mehr sichtbar, den Motor laufen lassen und überprüfen, ob der Kühlerlüfter funktioniert. Läuft der Kühlerlüfter nicht, den Motor abstellen.

4. Überprüfen, ob der Keil-/Flachriemen fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keil-/Flachriemen in Ordnung, den Kühler, die Schläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (Wardie Klimaanlage eingeschaltet, ist es normal, daß kaltes Wasser vom Unterboden abtropft.)

WARNUNG:

Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B. Kühlerlüfter und Keil-/Flachriemen kommen, um ein Verletzungsrisiko auszuschalten.

1. Ist der Keil-/Flachriemen gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und den nächsten Hyundai-Vertragshändler um Hilfe bitten.

ERSATZRAD

5

WARNUNG:

Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwere Verbrennungen verursachen.

1. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. Ist Kühlmittel ausgelaufen, Kühlmittel vorsichtig bis zur mittleren Markierung im Behälter (Seite 6-9) auffüllen.
2. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten. Sollte es erneut zu einem Überhitzen kommen, einen Hyundai-Vertragshändler um Hilfe bitten.

D040A01TG-GST

Bei der Verwendung eines Ersatzrades müssen die nachfolgenden Anweisungen beachtet werden:

Den Reifenluftdruck so schnell wie möglich nach dem Montieren des Ersatzrades überprüfen und auf den erforderlichen Wert einstellen. Der Reifendruck muß während der Lagerung in regelmäßigen Abständen überprüft werden.

Relfenluftdruck : 210 kPa (2,1 bar)

D040B01TG-GST

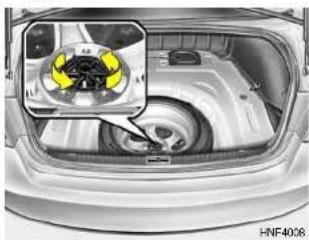

Umgang mit dem Reserverad

1. Den Kofferraumdeckel öffnen.

2. Die Bodenmatte herausnehme

3. Den Werkzeugkasten herausnehmen.

1. Die Schraube entgegen dem Uhrzeigersinn drehen, um das Reserveradherauszunehmen.
2. Nach dem Wechsel des Reserverads die Schraube mit den Fingern anziehen, bis kein Spiel mehr im Reserverad vorhanden ist.

VORSICHT:

Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich von einem Hyundai-Vertragshändler überprüft werden.

3 IM NOTFALL

6

BEI EINER REIFENPANNE

D050A01TG-AST

Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:

1. Den Fuß vom Gaspedal nehmen und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigen oder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeug verloren gehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit und erscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wie möglich von der Fahrbahn ausscheren und auffestem, ebenem Untergrundparken.

2. Wenn das Fahrzeug zum Stillstand gekommen ist, die Warnblinkanlage einschalten, die Feststellbremse anlegen und den Wahlhebel in Position "P" stellen.

3. Alle Insassen aus dem Fahrzeug aussteigen lassen. Das Aussteigen muß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugserfolgen.

4. Das Ersatzrad entsprechend den Anweisungen auf den folgenden Seiten wechseln.

AUSWECHSELN EINES DEFEKTEN REIFENS

D080A01TG-AST

Die auf den folgenden Seiten beschriebene Vorgehensweise kann sowohl zum Umsetzen der Räder als auch zum Wechseln eines platten Reifens verwendet werden. Bei der Vorbereitung zum Reifenwechsel darauf achten, ob der Wahlhebel in Position "P" steht und die Feststellbremse angelegt ist.

DD80B01NF-AST

1. Reservereifen und Werkzeug


Die Werkzeugtasche herausnehmen und die Einbauschraube gegen den Uhrzeigersinn drehen, dann das Ersatzrad aus dem Kofferraum herausnehmen.

D060C01A-AST

1. Blockleren des Rads


Das Rad, das sich diagonal gegenüber dem defekten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern.

D080002A-AST

1. Lockern der Radmuttern


Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtungdrehen. Dabei darauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Um die maximale Hebelwirkung zu erzielen, positionieren Sie den Schlüssel so, daß der Griff, wie in der Abbildung gezeigt, nach links zeigt. Dann halten Sie den Schlüssel am Ende des Griffs und drücken ihn mit gleichmäßigem Druck nach unten. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden.

3 IM NOTFALL

8

D080E01A-AST

1. Ansetzen des Wagenhebers


Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden.

DD0F01E-AST

1. Wagen anheben


Nach dem Einführen einer Schlüsselstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt in den Wagenheber stecken. Zum Anheben des Fahrzeugs den Radmutternschlüssel in Uhrzeigerrichtung drehen. Wenn sich das Fahrzeug zu heben beginnt, nochmals sicherstellen, daß der Wagenheber richtig steht und nicht wegrutschen kann. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderen geeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.

Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen, sondern auch das Reserverad aufgesetzt werden kann.

WARNUNG:

Darauf achten, dass sich im Fahrzeug keine Personen befinden. Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwere Verletzungen verursachen kann.

DD60G02Y-AST

1. Radwechsel

Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfen herunterschieben und flach hinlegen, so daß es nicht wegrollen kann. Zur Montage das Eratzrad auf die Nabe setzen und auf die Zapfen ausrichten, dann das Ersatzrad aufschieben. Wenn dies schwer geht, das Ersatzrad leicht kippen und die obere Bohrung im Ersatzrad auf den oberen Bolzen ausrichten. Dann das Ersatzrad hin- und herrütteln, bis es auch über die anderen Zapfen geschoben werden kann.

Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden.

Vor dem Aufsetzen des Ersatzrades sicherstellen, daß sich nichts auf der Nabe oder auf dem Ersatzrad (z.B. Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Ersatzrad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Ersatzrad und Nabe gewährleistet, können sich die Radmuttern lockern, und das Ersatzrad kann abfallen.

D050H02O-AST

1. Montage von Radkappe und Radmuttern

Um die Rad wieder zu montieren, drücken Sie sie gegen das Ersatzrad, setzen die Radmuttern auf die Bolzen und ziehen sie handfestan. Die Muttern müssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie das Ersatzrad hin und her, um festzustellen, ob es richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.

3 IM NOTFALL

10

D080101Y-GST

1. Fahrzeug absenken und Radmuttern anziehen


Radmutternschlüssel gegen den Uhrzeigersinn drehen, um den Wagen abzusenken.

Den Radmutternschlüssel wie in der Illustration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steck-hülse vollständig über die Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern. Dann jede Mutter nochmals auf festen Sitz prüfen und die Radkappe wieder aufsetzen.

Nach einem derartigen Radwechsel sollten die Radmuttern möglichst bald in einer Garage auf korrektes Anzugs-drehmoment kontrolliert werden.

Anzugsdrehmoment für Radmuttern

Stahl- und Leichtmetallräder: 900-1.100 kg.cm (65-80 lb.ft)

D080J01A-AST

Ist ein Reifenfüldruckmesser vorhanden, die Ventilkappe entfernen und den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächsten Tankstelle fahren und auf den erforderlichen Wert einstellen. Ist der Druck zu hoch, Luft ablassen, bis der korrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventil-kappe wieder aufsetzen.

Wird die Ventilkappe nicht wieder aufgesetzt, kann der Ventileinsatz durch Schmutz oder Feuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luft aus dem Reifen entweicht.

ABSCHLEPPEN DES FAHRZEUGS

D060A010-GST

Das defekte Ersatzrad an Stelle des Reserverads verstauen und sichern, Wagenheber, Kurbel und Werkzeug an den dafür vorgesehenen Orten ablegen.

Das Fahrzeug möglichst von einem Hyundai-Händler oder einem professionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beim Abschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltenden Bestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationen zu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß ein Sicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.

Es wird empfohlen, das Fahrzeug mit einer Radanhebevorrichtung und Nachläufern oder auf einem Pritschenwagen zu transportieren.

VORSICHT:

o Das Fahrzeug kann bei unsachgemäßem Abschleppen beschädigt werden!
o Sicherstellen, daß das Getriebe auf Neutral steht.
o Wenn der Motor nicht gestartet werden kann, darauf achten, daß der Zündschlüssel auf Position "ACC" steht, damit das Lenkrad nicht blockiert.

3 IM NOTFALL

12

DDDD01TG-GST

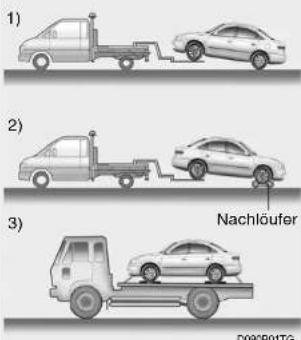

Abschleppen eines Fahrzeugs mit einer angetriebenen Achse

Das Fahrzeug kann mit einem Abschleppwagen mit Radanhebevorrichtung (1), (2) oder auf einem Pritschenwagen transportiert werden.

VORSICHT:

o Beim Abschleppen des Fahrzeug darauf achten, daß Stoßfänger und Unterboden des Fahrzeugs nicht beschädigt werden.

o Nicht mit einem Seilzug-Abschleppwagen abschleppen, da hierdurch der Stoßfänger oder der Unterboden des Fahrzeugs beschädigt werden können.

1) Wenndas Fahrzeugmit angehobenen Vorderrädem abgeschleppt werden soll, sicherstellen, daß die Feststellbremse gelöst ist.

HINWEIS:

Vor dem Abschleppen den Automatikgetriebeölstand kontrollieren. Liegter unterhalb des "HOT"-Bereichs auf dem Meßstab, muß Öl nachgefüllt werden. Wenn kein Öl nachgefüllt werden kann, müssen Abschlepp-Nachläufer verwendet werden.

2) Wenn eines der Räder oder Aufhängungskomponenten beschädigt sind oder das Fahrzeug mit den Vorderrädern auf dem Boden abgeschleppt wird, müssen Nachläufer unter den Vorderrädern plaziert werden.

Ein Fahrzeug mit Automatikgetriebe darf niemals von hinten mit den Vorderrädern auf dem Boden abgeschleppt werden. Dadurch kann das Getriebe schwer beschädigt werden. Unbedingt Nachläufer unter den Vorderrädern plazieren.

3) Es wird empfohlen, daß beim Abschleppen kein Rad mehr den Boden berührt.

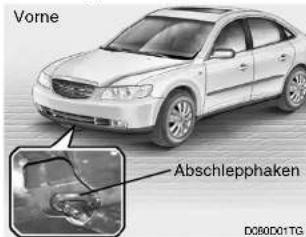

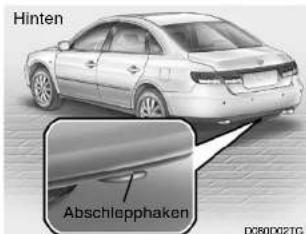

D060D04A-AST Abschleppen Im Notfall

Ist im Notfall kein Abschleppdienst zu erreichen, ein Abschleppseil oder eine Abschleppkette an einem der Abschlepphaken vorn unter dem Fahrzeug befestigen.

Nichtversuchen, das Fahrzeug auf diese Weise auf nicht befestigtem Untergrund abzuschleppen. Dies kann zu schweren Beschädigungen des Fahrzeugs führen. Ein solches Abschleppen darf auch dann nicht vorgenommen werden, wenn Räder, Getriebe, Achsen, Lenkung oder Bremsen beschädigt sind. Vor dem Abschleppen überprüfen, ob das Getriebe in die Neutralstellung und der Zündschlüssel in die Stellung "ACC" (bei ausgeschaltetem Motor) oder in die Fahrposition "ON" (bei laufendem Motor) geschaltet wurde. Im abgeschleppten Fahrzeug muß ein Fahrer sitzen, der die Lenkung und die Bremsen betätigt. Da dabei keine Servounterstützung zur Verfügung steht, muß beim Bremsen und Lenken mehr Kraft aufgewendet werden.

HINWEIS:

Vor dem Abschleppen den Automatikgetriebeölistand kontrollieren. Liegter unterhalb des "HOT"-Bereichs auf dem Meßstab, muß Öl nachgefüllt werden. Wenn kein Öl nachgefüllt werden kann, müssen Abschlepp-Nachläufer verwendet werden.

WENN SIE IHRE SCHLÜSSEL VERLIEREN

D120A01A-GST

Informationen über den Schlüssel des Wegfahrsperrensystems finden Sie auf den Seiten 1-3.

VORSICHT:

Verbleiben beim Abschleppen des Fahrzeugs alle vier Räder auf dem Boden, kann es nur vorwärts abgeschleppt werden. Dabei sicherstellen, daß das Automatiketriebe in die Neutralstellung geschaltet wurde. Das Abschleppen darf nicht mit einer Geschwindigkeit von über 50 km/h und über längere Strecken als 25 km erfolgen. Durch Schalten des Zündschlüssels in die Garagenposition "ACC" sicherstellen, daß das Lenkrad nicht verriegelt ist. Im abgeschleppten Fahrzeug muß sich ein Fahrer zur Bedienung von Lenkung und Bremsen befinden.

Korrosionsschutz 4-2

Verhindern von Korrosion 4-3

Waschen und Einwachsen 4-4

Reinigung des Innenraums 4-6

4

KORROSIONSSCHUTZ

ED10A01A-AST

Unter Zugrundelegung der höchstentwickelten Entwurfs- und Konstruktionsgrundsätze zur Bekämpfung der Korrosion fertigt Hyundai Fahrzeuge von höchster Qualität. Allerdings ist dies nur ein Teil des Korrosionsschutzes. Um die höchstmögliche Korrosionsbeständigkeit des Hyundai zu gewährleisten, ist auch die Mitarbeit und Hilfe des Kraftfahrzeughalters erforderlich.

ED10B01A-AST

Häufige Korrosionsursachen

Die häufigsten Ursachen für Korrosion sind die folgenden:

o Streusalz, Schmutz und

Feuchtigkeit, die sich unter dem Fahrzeug ansammeln.

o Absplitterungen von Lack oder Schutzschichten durch Steine, Schotter oder Abrieb sowie Kratzer und Beulen, die das Metall ungeschützt der Korrosion aussetzen.

E010C01A-AST

Hohe

Korrosionsbeanspruchung

Wird das Fahrzeug in Gegenden gefahren, in denen es stetig korrosiven Stoffen ausgesetzt wird, ist der Korrosionsschutz von besonderer Bedeutung. Einige der häufigsten Ursachen von beschleunigter Korrosion sind Streusalz, Staubbeseitigungsmehikalien, Seeluft und Industrieschadstoffe.

E010D01A-AST

Feuchtigkeit - Nährboden für Korrosion

Feuchtigkeit erzeugt die Bedingungen, in denen Korrosion am besten entsteht. Die Korrosion wird z.B. durch hohe Feuchtigkeit, besonders bei Temperaturen knapp über dem Gefrierpunkt beschleunigt. Unter solchen Bedingungen kommen korrosive Stoffe über längere Zeit in Berührung mit den Fahrzeugoberflächen, da die Feuchtigkeit nur langsam verdampft.

Der besondere Feind des Korrosionsschutzes ist Schlamm, da dieser nur langsam trocknet und so das Fahrzeug über längere Zeit mit Feuchtigkeit in Berührung bringt. Selbst wenn der Schlamm trocken zu sein scheint, kann er noch Feuchtigkeit enthalten und die Korrosion vorantreiben.

Auch bei hohen Temperaturen kann die Korrosion von Teilen beschleunigt werden, die nicht ausreichend belüftet werden, so daß die Feuchtigkeit verdunsten könnte. Unter diesen Umständen ist es besonders wichtig, das Fahrzeug in trockenen Zustand und frei von Schlamm oder Ansammlungen anderer Stoffe zu halten. Dies gilt nicht nur für die sichtbaren Flächen, sondern vor allem für die Unterseite des Fahrzeugs.

VERHINDERN VON KORROSION

E020A01A-AST

Wenn die folgenden Punkte beachtet werden, kann die Entstehung von Korrosion verhindert werden:

E020B01A-AST

Das Fahrzeug sauberhalten

Die beste Möglichkeit, Korrosion zu verhindern, ist die regelmäßige Reinigung, um das Fahrzeug sauber und frei von korrosiven Stoffen zu halten. Dabei muß besonders der Unterseite des Fahrzeugs Beachtung gelten.

In Gegenden mit hochkorrosiven Umwelteinflüssen häufiger Verwendung von Streusalz, Meeresnähe, mit industrieller Schadstoffbelastungen, saurer Regen usw. - müssen besondere Maßnahmen zum Korrosionsschutz vorgernommen werden. Im Winter muß die Fahrzeugunterseite mindestens einmal monatlich abgespritzt und nach dem Winter sorgfältig gereinigt werden.

o Bei der Reinigung des Fahrzeugunterbodens besonders auf die unter den Kotflügeln befindlichen Bauelemente und andere Bereiche achten, die von außen nicht einsehbar sind. Die Reinigung gründlich vornehmen. Wird der angesammelte Schlamm nur befeuchtet und nicht weggespült, so wird Korrosion eher beschleunigt als verhindert. Zum Entfernen von Schlamm und korrosiven Stoffen eignet sich besonders die Hochdruckreinigung.
o Bei der Reinigung der unteren Türhälften, der Schwellen und des Türrahmens darauf achten, daß die Ablauflöcher offenbleiben, so daß die Feuchtigkeit entweichen kann und nicht innen eingeschlossen wird.

E020C01A-AST

Die Garage trocken halten

Das Fahrzeug nicht in einer feuchten, schlecht belüfteten Garage abstellen. Eine feuchte Garage ist ein Nährboden für Korrosion. Deshalb das Fahrzeug nicht in der Garage waschen oder das Fahrzeug im nassen Zustand oder schnee-, eis- oder schlammbedeckt in die Garage fahren. Selbst in einer beheizten Garage kann der Korrosion Vorschub geleistet werden, sofern sie nicht so gut belüftet ist, daß die Feuchtigkeit entweichen kann.

E020D01A-AST

Lack- und Zierleisten in gutem Zustand halten

Kratzer oder Abblätterungen im Lack müssen so schnell wie möglich mit einem Lackstift abgedeckt werden, um die Möglichkeit der Korrosionsentstehung zu verringern. Scheint blankes Metall durch, sollte ein Hyundai-Vertragshändler aufgesucht werden.

E020E01A-AST

Nicht den Innenraum vergessen

Feuchtigkeit kann sich auch unter den Fußmatten oder dem Teppich ansammeln und dort Korrosion verursachen. Den Bereich unter den Fußmatten regelmäßig überprüfen und sicherstellen, daß der Teppich trocken ist. Beim Transport von Düngemitteln, Reinigungsmitteln oder Chemikalien im Fahrzeug besonders vorsichtig vorgehen:

Solche Stoffe dürfen nur in geeigneten Containern transportiert werden, und verschüttete oder ausgelaufene Stoffe müssen entfernt und der Boden mit klarem Wasser abgespült und sorgfältig getrocknet werden.

WASCHEN UND EINWACHSEN

E030A01A-AST

Waschen des Hyundai

Das Fahrzeug darf nicht gewaschen werden, wenn die Oberfläche noch von der Sonneneinstrahlung heiß ist. Das Fahrzeug grundsätzlich im Schatten waschen.

Das Fahrzeug häufig waschen. Schmutz hat eine scheuernde Wirkung und kann den Lack verkratzen, wenn er nicht entfernt wird. Aufgrund der chemischen Wirkung kann Luftverschmutzung oder saurer Regen Lack- und Zierleisten beschädigen, sofern die Schadstoffe nicht von der Oberfläche entfernt werden. In Meeresnähe oder in Bereichen, in denen Streusalz oder Staubbeseitigungschemikalien eingesetzt werden, muß besonders auf die Fahrzeugunterseite geachtet werden. Zum Entfernen von Staub und losem Schmutz das Fahrzeug zuerst abspülen. Im Winter oder nach dem Durchfahren von Schlamm oder Schmutzwasserpfützen auch den Unterboden sorgfältig reinigen. Schlamm oder korrosive Stoffe direkt mit einem starken Wasserstrahl abspritzen.

Ein qualitativ hochwertiges Autowaschmittel verwenden und die Hinweise des Herstellers auf der Packung beachten.

Diese Reinigungsmittel sind beim Hyundai-Händler oder bei Fachgeschäften für Autozubehör erhältlich. Keine scharfen Haushaltsreinigungsmittel, Benzin, starken Lösungsmittel oder Scheuermittel verwenden, da diese den Lack beschädigen.

Zum Waschen einen sauberen Schwamm oder ein Tuch verwenden und dieses häufigausspülen. Den Lack nicht durch zu starkes Reiben beschädigen. Hartnäckige Flecken müssen häufiger befeuchtet und schrittweise entfernt werden.

Weißwandreifen mit einer harten Bürste oder mit einem mit Seife beschichteten Stahlwollschwamm reinigen.

Zum Reinigen von Kunststoff-Radkappen einen sauberen Schwamm oder ein weiches Tuch und Wasser verwenden.

Räder aus Aluminiumlegierungsguß müssen mit milder Seife oder einem neutralen Reinigungsmittel gesäubert werden. Keine Scheuermittel verwenden. Blanke Metallflächen müssen durch Reinigung, Polieren und Einwachsen geschützt werden. Da Aluminium korrodiert, müssen Räder aus Aluminiumlegierung im Winter besonders gepflegt werden. Nach dem Befahren von gesalzenen Straßen, die Räder gründlich reinigen.

Nach dem Waschen muß das Fahrzeug gründlich abgespült werden. Trocknet Seifenwasser auf dem Lack, kommt es zu Streifenbildung. Um den Fahrzeuglack gegen Beschädigung und Korrosion zu schützen, muß das Fahrzeug (mindestens einmal im Monat) gereinigt werden. Dabei besonders auf das Entfernen von Salz, Schlamm und anderen Substanzen an der Unterseite der Fahrgeugspritzbleche achten. Sicherstellen, daß die Auslaßöffnungen an der Unterseite der Türen geöffnet sind. Eine Beschädigung des Lacks kann durch kleine Mengen von Teer, industriellem Niederschlag, Baumharz, Insektenrückständen und Vogelkot verursacht werden, wenn dies nicht sofort entfernt wird. Eine Reinigung des Fahrzeugs nur mit Wasser ist nicht ausreichend; dazu ein sanftes Autowaschmittel benutzen. Nach dem Waschen muß das Fahrzeug mit kaltem oder lauwarmem Wasser abgespült werden. Das Waschmittel darf nicht auf dem Lack antrocknen. Bei warmem Wetter und niedriger Luftfeuchtigkeit kann es erforderlich sein, einzelne Bereiche nach dem Waschen sofort abzuspülen, um Streifenbildung zu vermeiden.

Nach dem Abspülen das Fahrzeug mit einem feuchten Fensterleder oder einem weichen, aufsaugenden Tuch trocknen. Auf diese Weise werden Wasserreste vom Fahrzeug entfernt, so daß beim Trocknen keine Wasserflecken entstehen. Dabei nicht reiben, da dies zur Beschädigung des Lacks führen kann. Kerben oder Kratzer im Lack müssen mit einem Lackstift abgedeckt werden, damit Korrosion verhindert wird.

E030B01A-AST

Entfernen von besonderen Flecken

Kein Benzin, starke Reinigungsmittel oder korrosiv wirkende Reinigungsmittel verwenden. Diese können den Lack das Fahrzeugs beschädigen. Straßenteer mit einem sauberenterpentingetränkten, weichen Tuch sanft entfernen.

E030C01A-AST

Polieren und Einwachsen

Vor dem Polieren oder Einwachsen des Fahrzeug grundsätzlich waschen oder trocknen oder ein kombiniertes Wasch- und Einwachsmittel verwenden. Zum Polieren und Einwachsen ein handelsübliches, qualitativ hochwertiges Produkt verwenden und die Hinweise des Herstellers auf der Packung beachten. Helle Zierleisten ebenso wie den Lack polieren und einwachsen.

Perlt Wasser auf einer sauberen Lackoberfläche nicht ab, sondern breitet sich über einen größeren Bereich aus, sollte das Fahrzeug neu poliert und eingewachst werden.

E030E01A-AST

Pflege der Stoßstangen

Um das Aussehen der Stoßstangen des Hyundai beizubehalten, müssen besondere Vorsichtsmaßnahmen beachtet werden:

o Auf die Stoßstangen darf keine Batteriesäure oder Hydraulikbremsflüssigkeit gegossen werden. Sollte dies passieren, die Stoßstange sofort mit klarem Wasser abwaschen.

REINIGUNG DES INNENRAUMS

d 040A01A-AST

Reinigung der Vinyl-Polsterung

Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dann mit einem sauberen Schwamm oder einem weichen Tuch die Vinyl-Polsterung mit einer Lösung aus milder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösung etwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen, feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weise entfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin, Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden.

E040B01A-AST

Reinigung der Leder-Sitzbezüge (Falls vorhanden)

Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf. Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen und Schäden verursachen.

Feines Leder braucht Pflege. Wie bei jedem hochwertigen Material braucht diese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mit Wasser und Seife wird Ihr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.

Nehmen Sie ein geeignetes Stück Stoff sowie eine milde Seife und lauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie den Seifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen Tuch. Reinigen Sie das Leder stets, wenn es schmutzig wird.

Bei der Herstellung wird während der Gerbvorgänge genügend Fett in das Leder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberfläche aufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmittel dürfen KEINESFALLS ver-wendet werden.

E040C01A-AST

Reinigung der Teppiche

Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oder Pulverform erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mit entsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaum entsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. Kein Wasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglich ist.

Reinigung der Sicherheitsgurte

Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel und warmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oder Bleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigung der Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichen von Beschädigungen untersuchen und, falls erforderlich, auswechseln.

E04DE01A-AST

Fettreinigung der Fenster

Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigung der Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden.

E050A01A-AST

Für weitere Fragen bezüglich der Pflege des Fahrzeugs wenden Sie sich bitte an einen Hyundai-Vertragshändler.

WARTUNG DES FAHRZEUGS

Wartungsintervalle 5-2

Planmässige Wartung 5-4

Wartung bei Starker Fahrzeugbeanspruchung...... 5-6

Erläuterung der Planmässigen Wartungspunkte ..... 5-7

5

5 WARTUNG DES FAHRZEUGS

2 WARTUNGSINTERVALLE

F010A02A-GST

Wartungserfordernisse

Um zu gewährleisten, daß der Hyundai störungsfrei eine hohe Kilometerleistung erzielt, müssen bestimmte Wartungen ausgeführt werden. Obwohl die Wartung durch sorgfältige Planung und Konstruktion auf ein Minimum reduziert wird, sind die erforderlichen Wartungsmaßnahmen doch von äußerster Bedeutung.

Es liegt in der Verantwortung des Fahrzeughalters, die Wartungsmaßnahmen ausführen zu lassen, um den Garantieanspruch des Hyundai-Fahrzeugs aufrecht zu erhalten. Nähere Informationen zur Garantie sind im Garantie- und Serviceheft, das beim Verkauf des Fahrzeugs übergeben wurde, zu finden.

F010B01A-AST

Wartungserfordernisse

Die für den Hyundai erforderlichen Wartungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:

o Besondere, planmäßige Wartungsmaß-

nahmen

o Tägliche Routinekontrollen

o Selbsthilfe-Wartung

FD10D01A-GST

Tägliche Routinekontrollen

Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden. Eine Auflistung dieser Wartungspunkte ist auf Seite 6-3 aufgeführt.

F01DE01A-GST

Selbsthilfe

Mit technischem Verständnis und den nötigen Werkzeugen können einige Punkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6 enthalten.

F010F02A-AST

Einige Tips

Bewahren Sie alle Wartungsbelege gut auf, um im Falle eines Garantieanspruchs den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn die Arbeiten nicht von einem Hyundai-Vertragshändler durchgeführt werden.

WARTUNG DES FAHRZEUGS 5

3

PLANMÄSSIGEWARTUN- GSMASSNAHMEN

F020A02A-GST

Eine Inspektion ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird. Bestätigungen für alle

Wartungsmaßnahmen an der Motorsteuerung müssen aufbewahrt werden, um die Erfüllung der Garantiebedingungen zu belegen.

Wartungserfordernisse für Fahrzeuge, die einer großen Fahrbeanspruchung ausgesetzt sind, sind auf Seite 5-6 dieses Kapitels aufgeführt.

5 WARTUNG DES FAHRZEUGS

4 PLANMASSIGE WARTUNG

F030A01A-GST

Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist.

F030B01TG-GST

R : Auswechseln

I: Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich

NR.	BESCHREIBUNG	KILOMETER x 1000	15	30	45	60	75	90	105	120
		MONATE	12	24	36	48	60	72	84	96
WARTUNG DER MOTORSTEUERUNG
1	MOTORÖL UND FILTER		R	R	R	R	R	R	R	R
2	KEILRIEMEN (SELBSTSPANNER, GENERATOR, SERVOLENKPUMPE, WASSERPUMPE)			I		I		I		I
3	KRAFTSTOFFILTER (TYP MPI)					R				R
4	KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGEN		I	I	I	I	I	I	I	I
5	ENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSS		I	I	I	I	I	I	I	I
6	UNTERDRUCKSCHLAUCH		I	I	I	I	I	I	I	I
7	KURBELGEHÄUSEENTLÜFTUNGSSCHLAUCH				I			I
8	LUFTFILTER		I	R	I	R	I	R	I	R
9	ZÜNDKERZEN (IRIDIUMBESCHICHTUNG)		Siehe Hinweis (1)
10	VENTILSPLEL		Siehe Hinweis (2)
11	LUFTFILTER-AKTIVKOHLEFILTER		I	I	R	I	I	R	I	I
12	ELEKTRONISCHE DROSSELKLAPPENSTEUERUNG		Siehe Hinweis (3)

I: Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich

NR.	BESCHREIBUNG	KILOMETER x 1000	15	30	45	60	75	90	105	120
		MONATE	12	24	36	48	60	72	84	96
ALLGEMEINE WARTUNGSMASSNAHMEN
1	KÜHLSYSTEM		I	I	I	I	I	I	I	I
2	KÜHLMITTEL		Siehe Hinweis (1)
3	AUTOMATIKGETRIEBEÖL		I	I	I	I	I	R	I	I
4	BREMSSCHLÄUCHE, -LEITUNGEN		I	I	I	I	I	I	I	I
5	BREMSFLÜSSIGKEIT			I		I		I		I
6	SCHEIBENBREMSE HINTEN / BELÄGE, FESTSTELLBREMSE			I		I		I		I
7	SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBEN		I	I	I	I	I	I	I	I
8	AUSPUFFROHR UND SCHALLDÄMPFER		I	I	I	I	I	I	I	I
9	AUFHÄNGUNGSSCHRAUBEN		I	I	I	I	I	I	I	I
10	LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTEREN QUERLENKERS, KUGELGELENK DES OBEREN QUERLENKERS		I	I	I	I	I	I	I	I
11	SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE		I	I	I	I	I	I	I	I
12	ANTRIEBSWELLEN UND FALTENBÄLGE		I	I	I	I	I	I	I	I
13	KÄLTEMITTEL KLIMAANLAGE		I	I	I	I	I	I	I	I
14	KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE)		R	R	R	R	R	R	R	R

Hinweis : (1) KÜHLMITTEL DAS ERSTE MAL NACH 90.000 KM ODER NACH 60 MONATEN AUSWECHSELN. DANACH ALLE 45.000 KM ODER 24 MONATE WECHSELN.

5 WARTUNG DES FAHRZEUGS

6 WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG

F040A01TG-GST

Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.

R : Auswechseln

I: Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich

WARTUNGSPUNKT	WARTUNG	WARTUNGSINTERVALL	SPRUCHUNG
MOTORÖLUNDFILTER	R	ALLE 7.500 KM ODER ALLE 6 MONATE	A, B, C, D, E, F, G, H, I, K
LUFT FILTER	I	HÄUFIGER	C, E
ZÜNDKERZEN	I	HÄUFIGER	B, H
BREMSKLÖTZE,-SÄTTEL,-SCHEIBEN	I	HÄUFIGER	C, D, G, H
SCHEIBENBREMSE HINTEN/BELÄGE, FESTSTELLBREMSE	I	HÄUFIGER	C, D, G, H
LENKZAHNSTANGE,-GESTÄNGE&FALTENBÄLGE/KUGELGELENKEDES UNTERENQUERLENKERS, KUGELGELENKEDESOBERENQUERLENKERS	I	HÄUFIGER	C, D, E, F, G, H, I
ANTRIEBSWELLEN&FALTENBÄLGE	I	ALLE 15.000 KM ODER ALLE 6 MONATE	C, D, E, F, H
AUTOMATIKGETRIEBEÖL	R	ALLE 45.000 KM	A, C, E, F, G, H, I
KLIMAANLAGENFILTER(FÜR VERDAMPFERUND GEBLÄSE)	R	HÄUFIGER	C, E

STARKE FAHRZEUGBEANSPRUCHUNG

A - Wiederholte Kurzstreckenfahrten unter 8 km bei normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost

B-Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter

E - Fahren in sandigen Gegenden
F - Fahrten in Gegenden mit starkem Verkehrsaufkommen bei 32°C
G - Bergauf-, Bergabfahrten oder Fahrten auf Gebirgsstraßen
H - Ziehen eines Anhängers oder Verwenden eines Campers oder eines Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K-Häufige Stop-and-Go-Fahrten

ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE

WARTUNG DES FAHRZEUGS 5

7

F080MD1A-AST

o Motoröl und Ölfilter

Das Motoröl und der Ölfilter müssen entsprechend den in der Wartungstabelle aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug unterhoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motoröl und Ölfilter erforderlich.

F0B0B01NF-AST

o Keil-/Flachriemen

Alle Keil-/Flachriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austauschen. Die Keil-/Flachriemen müssen in regelmäßigen Abständen auf die erforderliche Spannung überprüft.

F080CD1A-AST

o Kraftstofffilter

Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgeschwindigkeit des Fahrzeuges, Beschädigungen der Abgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß der Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassen und an den Anschlußstellen auf Undichtigkeiten prüfen.

F060D01A-AST

o Kraftstofffilter/-leitungen und -anschlüsse

Ein verstopfter Filter kann die Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwerten Startbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell häufiger ausgewechselt werden.

Nach dem Einsetzen eines neuen Filters den Motor einige Minuten lang laufen lassen und die Anschlüsse auf undichte Stellen überprüfen.

F060E01A-AST

o Zahnriemen

Alle mit dem Zahnriementrieb in Verbindung stehenden Teile auf Verschleiß und Beschädigung kontrollieren. Defekte Teile ersetzen.

F060G01A-AST

o Kraftstoffdampfschlauch und Kraftstofftankdeckel

Kraftstoffdampfschlauch und Kraftstofftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstoffdampfschlauch oder Kraftstofftankdeckel richtig eingebaut wird.

5 WARTUNG DES FAHRZEUGS

8

F080F01A-AST

o Unterdruck- und Kurbelgehäuse-Entlüftungsschläuche

Die Oberfläche der Schläuche auf Wärmeverzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte, Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an.

Besonders sorgfältig müssen solche Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einer Wärmequelle oder einem sich bewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauchschellen und verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei Anzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden.

F080H01A-AST

o Luftfilter

Der Luftfilter sollte durch ein Hyundai-Original-Ersatzteil ausgewechselt werden.

F080J01A-AST

o Zündkerzen

Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen.

F070B01A-GST

o Kühlsystem

Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen. Beschädigte Teile auswechseln.

F070C01A-AST

o Motorkühlmittel

Das Kühlmittel muß entsprechend den in der Wartungstabelle aufgeführten Wartungsinter- vallen ausgewechselt werden.

F07DE05A-AST

o Automatikgetriebeöl

Der Ölstand muß im Bereich "HOT" auf dem Meßstab liegen, wenn der Motor und das Getriebe die normale Betriebstemperatur erreicht haben. Den Automatikgetriebeölstand bei laufendem Motor und Getriebe in Neutral mit angezogener Feststellbremse kontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von der Hyundai Motor Co. zugelassene Marken verwenden.

F070F01A-AST

o Bremsschläuche und -leitungen

Schläuche und Leitungen auf korrekten Einbau, Abrieb, Risse, Beeinträchtigung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln.

F070G02A-AST

o Bremsflüssigkeit

Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. Nur Bremsflüssigkeit mit der DOT3 oder DOT 4-Spezifikation verwenden.

F070H01TG-AST

o Schelbenbremse hinten / Beläge, Feststellbremse

Scheibenbremse hinten und Beläge auf Riefen, Überhitzung, austretende Flüssigkeiten, gebrochene Teile und übermäßigen Verschleiß prüfen. Feststellbremsanlage einschließlich Feststellbremspedal und Seilzüge überprüfen. Detaillierte Wartungsverfahren siehe im Werkstatthandbuch.

F070J01A-AST

o Bremsbeläge, -sättel und -schelben

Die Bremsbeläge auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtigkeiten prüfen.

F070K01A-AST

o Abgasrohr und - schalldämpfer

Abgasrohr, Schalldämpfer und Aufhängungen auf lockeren Sitz oder Beschädigung prüfen.

F070L01A-AST

o Befestigungsschrauben der Aufhängung

Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebene Anzugsmoment nachziehen.

5 WARTUNG DES FAHRZEUGS

10

F070M01A-AST

o Lenkung, Gestänge und Faltenbälge/Kugelgelenk des unteren Querlenkers

Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel prüfen. Das Gestänge auf Biegungen oder Beschädigung, prüfen. Die Staubschutzfaltenbälge und Kugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.

F07CN01A-AST

o Servolenkpumpe, Rlemen und Leitungen

Die Servolenkpumpe und die Schläuche auf Undichtigkeit und Beschädigung prüfen. Beschädigte oder undichte Teile sofort auswechseln. Beschädigte oder undichte Teile sofort auswechseln. Den Servolenkriemen auf Schnitte, Risse, übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw. einstellen.

F070P01A-AST

o Antriebswelle und Faltenbälge

Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschädigung überprüfen. Beschädigte Teile auswechseln und, falls erforderlich, neues Schmierfett verwenden.

F070Q01A-AST

o Kältemittel der Klimaanlage

Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit und Beschädigungprüfen. Gegebenenfalls die Funktion der Klimaanlage entsprechend dem jeweiligen Werkstatthandbuch prüfen.

SELBSTHILFE

Motorraum 6-2

Tägliche Routinekontrollen 6-3

Wartungshinweise 6-4

Überprüfung des Motoröls 6-5

Überprüfung und Auswechslung des Motorkühlmittels....6-8

Zündkerzen 6-10

Auswechseln des Luftfilters....6-11

Überprüfung des Getriebeöls (Automatikgetriebe) .....6-15

Überprüfung der Bremsen 6-17

Pflege der Klimaanlage 6-18

Auswechseln des Klimaanlagenfilters 6-19

Überprüfung der Keilriemen 6-22

Überprüfung und Auswechslung der Sicherungen .....6-22

Überprüfung der Batterie 6-24

Überprüfung der Elektrischen Kühlerlüfters......6-26

Servolenkungsflüssigkeitsstand 6-27

Einstellen der Scheinwerfer 6-28

Auswechseln der Glühlampe....6-29

Wattzahl der Glühlampen 6-38

Beschreibung der Sicherungstafel....6-39

SELBSTHILFE

2

MOTORRAUM

G010A01TG-GST

VORSICHT:

Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff-Ventildeckel nicht beschädigt wird.

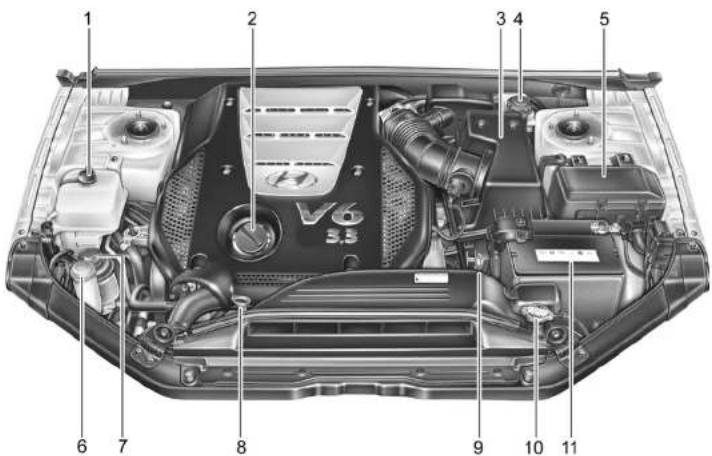

G010401TG

1. Motorkühlmittelausgleichsbehälter
2. Motoröleinfüllverschluß
3. Luftfilter

4. Bremsflüssigkeitsausgleichs- behälter

5. Sicherungs- und Relaiskasten

6. Scheibenwaschflüssigkeitsausgleichsbehälter
7. Servolenkflüssigkeitsbehälter

8. Motoröl-Meßstab

9. Automatikgetriebeöl-Meßstab
   10.Kühlerdeckel
   11.Batterie

TÄGLICHE

ROUTINEKONTROLLEN

G020A01NF-AST

Motorraum

Die folgenden Punkte müssen regelmäßig überprüft werden:

o Motorölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-
Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand der Abgasanlage
o Flüssigkeitslecks (auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand
o Sofortige Reparatur bei Auftreten von Motorvibrationen.
o Nicht mehr als 3 Startversuche, wenn der Motor nicht anspringt.

G02CB02A-AST

Fahrzeugaußenausstattung

Die folgenden Punkte müssen monatlich überprüft werden:

o Gesamtaussehen und Zustand
o Zustand der Räder und Anzugsdreh-
moment der Radmuttern
o Zustand der Abgasanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen)

G020C01TG-AST

Fahrzeuginnenausstattung

Vor jedem Fahren müssen die folgenden Punkte überprüft werden:

o Funktion der Leuchten
o Funktion des Frontscheiben- wischers
o Funktion des Signalhorns
o Funktion von Defroster und Heizung (sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich der Feststellbremse
o Funktion des Automatikgetriebes, einschließlich der Funktion des "Park"- Mechanismus
o Zustand und Funktion der Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden

Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionieren scheinen, sorgfältig überprüfen und falls notwendig den Hyundai-Vertragshändler um Hilfe bitten.

WARTUNGSHINWEISE

G020D01TG-GST

Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführende Wartungsarbeiten.

Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstatt durchgeführt werden.

HINWEIS:

Werden die vom Kunden durchzuführenden Wartungsarbeiten nicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken.

WARNING:

Das Ausführen von Wartungsarbeiten an einem Fahrzeug kann gefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtes Verletzungsrisiko. Wenn Sie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mit den Werkzeugen und Ausrüstungen verfügen, müssen die Arbeiten in einer Hyundai-Vertragswerkstatt durchgeführt werden.

o Arbeiten unter der Motorhaube bei laufendem Motor sind gefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder lose sitzende Kleidung getragen wird. Diese können sich in bewegenden Teilen verfangen und Verletzungen verursachen. Daher bei Arbeiten unter der Motorhaube mit laufendem Motor sicherstellen, daß Sie keinen Schmuck (insbesondere Ringe, Armbänder, Uhren und Halsketten), keine Krawatten, Schals und ähnliche lose sitzende Kleidung tragen, wenn Sie in die Nähe des Motors oder der Kühlgebläse kommen.

ÜBERPRÜFUNG DES MOTORÖLS

G000A020-GST Empfohlenes Öl

Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden.

Die Motorölqualität muß die folgende Klassifikation erfüllen:

API SJ, SL oder DARÜBER, ILSAC GF-3 oder DARÜBER

SELBSTHILFE 6

5

HINWEIS:

o Um einen sparsar Kraftstoffverbrauch zu erzielen, wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig von den regionalen Bestimmungen und der Version des Motors bevorzugt.

o Wenn kein Motoröl der Kategorie SAE 5W-20, ILSAC GF-3 zur Verfügung steht, kann sekundäres empfohlenes Motoröl für den entsprechenden Temperaturbereich verwendet werden.

G000C02JM-GST

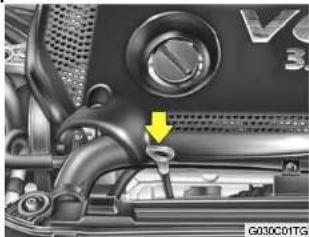

Überprüfen des Ölstands

Vordem Überprüfen des Öls den Motor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motor ausschalten.

Etwa fünf Minuten warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken und wieder herausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen der oberen ("F") und der unteren Markierung ("L") liegen.

WARNUNG:

Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genug sein kann, um Verbrennungen zu verursachen.

G000001TG-GST

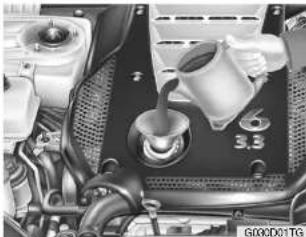

Nachfüllen von Motoröl

Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:

1. Den Deckel der Öleinfüllöffnung entgegen der Uhrzeigerrichtung abschrauben.
2. Öl hinzufügen und den Ölstand erneut überprüfen. Keinesfalls zuviel Öl auffüllen.
3. Den Deckel der Öleinfüllöffnung in Uhrzeigerrichtung wieder aufschrauben.

Der Abstand zwischen den beiden Markierungen "F" und "L" entspricht ca. 1 L Öl.

VORSICHT:

Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zu beschädigen.

WARNUNG:

Den Kühlerschlauch beim Auffüllen des Motoröls nicht berühren, da er heiß genug sein kann, um Verbrennungen zu verursachen.

HINWEIS:

Gebrauchtes Motoröl immer auf umweltfreundliche Weise entsorgen. Es sollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. Das Öl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.

WARNUNG:

Gebrauchtes Motoröl kann bei längerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenn das Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabung gebrauchten Öl's die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.

G350A01A-GST

ÖLVERBRAUCH

Funktion des Motoröls

Das Motoröl dient zur Schmierung und Kühlung des Motorinneren.

Ölverbrauch

Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Motoröl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt:

o Öl wird zur Schmierung von Kolben, Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf der Zylinderwand. Durch hohen Unterdruck, der während des Motorbetriebs erzeugt wird, wird etwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird während des Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.

o Der Ölverbrauch hängt in besonderem Maße von der Viskosität und der Qualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Bei schwierigen Einsatzbedingungen wird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten und häufigem Beschleunigen und Abbremsen.

ÜBERPRÜFUNG UND AUSWECHSLUNG DES MOTORKÜHLMITTELS

G050A01TG-AST

WARNUNG:

Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unter Druck und kann beim Öffnen des Deckels herausgeschleudert werden. Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.

HINWEIS:

Kühlmittel sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.

G05CB01A-AST

Empfohlenes Kühlmittel

Ein qualitativ hochwertiges Äthylen-Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- und Korrosionsschutz muß das Kühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgt werden.

VORSICHT:

Der Gemischanteil des Frostschutzmittels darf niemals 60% über- oder 35% unterschreiten; andernfalls kann es zu Beschädigungen des Kühlsystems kommen.

Die korrekte Konzentration des nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.

Umgebungstemperatur°C (°F)	Kühlmittelkonzentration
	Frost-schutzlösung	Wasser
-15 (5)	35%	65%
-25 (-13)	40%	60%
-35 (-31)	50%	50%
-45 (-49)	60%	40%

G050C01TG-AST

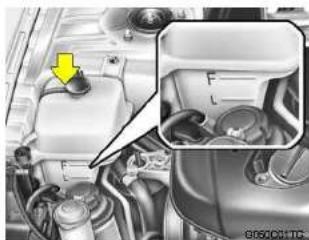

Kontrollieren des kühlmittelstandes

Der Kühlmittelstand läßt sich seitlich am Kunststoff-Kühlmittelbehälter ablesen.

Der Kühlmittelstand muß im Leerlauf bei warmgelaufenem Motor zwischen den "L" und "F" Linien am Behälter liegen. Liegt der Stand unterhalb der "L"-Markierung, muß Kühmittel bis zum Erreichen der "F"-Markierung nachgefüllt werden. Bei niedrigem Kühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall des Kühlmittelstands die Ursache vom Hyundai-Vertragshändleruntersuchen lassen.

VORSICHT:

o Kühlmittel kann den Lack des Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß es gründlich mit klarem Wasser abgewaschen werden.

o Der Motor in Ihrem Fahrzeug verfügt über Aluminiumteile und muß daher von eine Kühlmittel auf Äthylenglykolbasis vor Korrosion und Einfrieren geschützt werden.

Kein hartes Wasser verwenden. Hartes Wasser kann Motorschäden aufgrund von Korrosion, Überhitzung oder Einfrieren verursachen.

WARNUNG:

Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Kühlerlüfter automatisch aus. Dies ist Normalzustand.

SELBSTHILFE

10

ZÜNDKERZEN

Ihr Motor wurde werksseitig mit Iridium-Zündkerzen ausgestattet. Iridium-Zündkerzen halten länger als konventionelle Typen und können anhand der blauen Linien am Keramikkörper identifiziert werden.

HINWEIS: Iridium-Zündkerzen dürfen nicht gereinigt und der Elektrodenabstand nicht verstellt werden.

G080001TG-GST

Auswechseln der Zündkerzen

Zündkerzen müssen gemäß den im Wartungsplan in Kapitel 5 angegebenen Intervallen oder immer dann gewechselt werden, wenn die Motorleistung nachläßt. Zu den Symptomen, die anzeigen, daß die Zündkerzen gewechselt werden müssen, gehören Fehlzündungen unter Last, hoher Kraftstoffverbrauch, schlechte Beschleunigung usw.

Zum Auswechseln ausschließlich von Hyundai empfohlene Zündkerzen verwenden. Die Verwendung anderer Zündkerzen kann zu Leistungsverlust, Radiostörungen oder Motorschaden führen.

HINWEIS:

o Es wird empfohlen, die Zündkerze von einem Hyundai-Vertragshändler auswechseln zu lassen.

o Zum Auswechseln der Zündkerzen immer die empfohlenen Originalteile verwenden.

Empfohlene Zündkerzen:

IFR5G-11 (Iridiumbeschichtung)

AUSWECHSELN DES LUFTFILTERS

G070A03Y-AST

Das Auswechseln des Luftfilters wird wie folgt durchgeführt:

VORSICHT:

o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daß kein Staub oder Schmutz in den Luftansaugstutzen gelangt. Eventuell diesen reinigen.

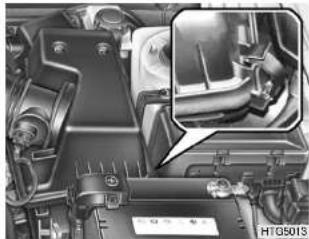

1. Klemmen rund um die Filterabdeckung öffnen.

2. Anschließend kann die Filterabdeckung entfernt, der alte Luftfilter herausgenommen und der neue Luftfilter eingesetzt werden.

Es wird empfohlen, nur Hyundai-Original-Ersatzteile zu verwenden.

FRONTSCHEIBEN- WISCHERBLÄTTER

G080A02A-AST

Die Wischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, um Ansammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und -arme mit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischerblätter Streifen oder schmieren sie auf der Scheibe, müssen sie ersetzt werden.

SELBSTHILFE

12

VORSICHT:

o Die Wischerblätter nicht auf trockener Scheibe betätigen. Dies kann zu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit dem Gumml in Kontakt kommen.

G00001TG-GST

AUSWECHSELN DER WISCHERBLÄTTER

Auswechseln des Wischerblatts (Fahrerseite)

Zum Auswechseln der Wischerblätter die Scheibenwischer in vertikale Stellungbringen.

Abnehmen der Wischerblätter

1. Das Wischerblatt mit gedrückten Verriegelungsclip (1) nach unten drücken, um es vom Wischerarm zu lösen.

1. Das Wischerblatt leicht nach oben ziehen.

Anbringen der Wischerblätter

1. Ein neues Wischerblatt auf den Wischerarm setzen und das Wischerblatt wie in der Zeichnung dargestellt einrasten lassen.

1. Das Wischerblatt hochdrücken, bis Sie ein deutliches "Klicken" hören.

HINWEIS: Darauf achten, daß der Wischerarm die Windschutzscheibe nicht berüht.

Auswechseln des Wischerblatts (Belfahrerselte)

1. Scheibenwischerschalter auf "OFF" stellen und den Wischerarm wie dargestellt um ca. 10 mm von der Windschutzscheibe abheben.

HINWEIS: Darauf achten, daß die Motorhaube mit dem Wischerarm nicht verkratzt wird.

1. Den "LOCK"-Hebel drücken und das Wischerblatt abnehmen.

1. Ein neues Wischerblatt einsetzen.

SELBSTHILFE

14

Alternativ dazu kann das Wischerblatt auch wie folgt ausgewechselt werden.

1. Die Zündung einschalten und den Scheibenwischerschalter in Position "LO" stellen. Die Zündung ausschalten, wenn der Scheibenwischer in der obersten Stellung steht. Der Scheibenwischer wird in der dargestellten Stellung angehalten.
2. Das Wischerblatt wie im Abschnitt über das Auswechseln des Wischerblatts auf der Fahrerseite beschrieben auswechseln.

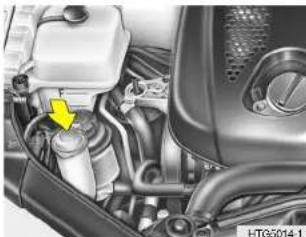

WASCHWASSER- VORRATSBEHÄLTERS KEITSBEHÄLTERS

G090A01NF-GST

Über den Waschwasser-Vorratsbehälter wird die Scheibenwischwaschanlage mit Waschwasserversorgt. Zum Auffüllen des Waschwasser-Vorratsbehälter empfiehlt es sich, Wasser je nach Jahreszeit mit einem Winterreiniger und Frostschutz oder Sommereiniger im entsprechenden Mischungsverhältnis einzufüllen. Bei schlechtem Wetter oder wenn das Waschwasser häufiger eingesetzt wird, muß der Waschwasser-Vorratsbehälter häufiger überprüft werden. Der Waschwasser-Vorratsbehälter faßt 4 Liter.

VORSICHT:

o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühlmittel) verwendet werden, da hierdurch der Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschwasser-Vorratsbehälter darf die Schelbenwischwaschanlage nicht betätigt werden. Dies kann zu Beschädigungen der Waschwasserpumpe führen

ÜBERPRÜFUNG DES GETRIEBEÖLS (AUTOMATIKGETRIEBE)

G110A01E-AST

WARNUNG:

Das Reinigungs- Frostschutzmittel zum Reinigen der Windschutzscheibe und der Heckscheibe enthält Anteile von Alkohol und ist unter bestimmten Umständen entflammbar. Lassen Sie deshalb weder Funken noch Feuer an diese Flüssigkeit oder an den Waschwasserbehälter gelangen. Das Fahrzeug und die Insassen könnten sonst Schaden nehmen.
o Die Scheiben-Reinigung flüssigkeit ist für Menschen und Tiere giftig. Diese Flüssigkeit darf niemals getrunken werden und jeglicher Kontakt sollte vermieden werden. Andernfalls könnten sehr ernste und tödliche Verletzungen möglich sein.

nd Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.

HINWEIS:

Im allgemeinen ist das Automatikgetriebeöl rot gefärbt.
Mit steigender Fahrtstrecke verfärbt sich das Öl nach und nach dunkelrot.
Die Farbe des Öls sollte daher nicht als Kriterium für die Notwendigkeit eines Ölwechsels herangezogen werden.
Automatikgetriebeöl muß entsprechend der im Wartungsplan in Kapitel 5 angegebenen Intervalle gewechselt werden.

G110B04A-AST

Empfohlenes Öl

Das Automatikgetriebe Ihres Hyundai ist speziell für den Betrieb mit Hyundai Genuine ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder anderen von der Hyundai Motor Co. zugelassenen Marken ausgelegt. Schäden, verursacht durch die Verwendung eines nicht zugelassenen Öls, werden von der beschränkten Gewährleistung nicht abgedeckt.

G110C01TG-GST

Getriebeölfüllmenge

Die Ölfüllmenge des Automatikgetriebes beträgt 10,9L.

WARNUNG:

Den Ölstand prüfen, wenn der Motor die normale Betriebstemperatur erreicht hat. Das bedeutet, daß Motor, Kühler, Kühlerschlauch, Auspuffanlage usw. sehr heiß werden. Darum sorgfältig darauf achten, daß es während dieses Vorgangs nicht zu Verbrennungen kommt.

SELBSTHILFE

16

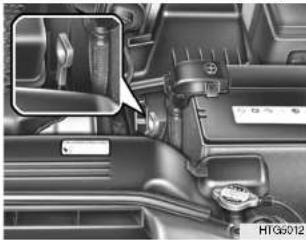

G110002L-AST

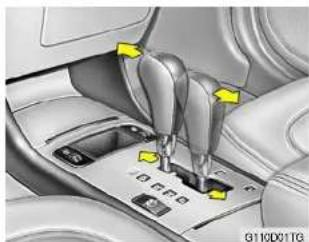

Überprüfen der

Getriebeflüssigkeit

Das Fahrzeug wird auf ebener Fläche mit betätigter Feststellbremse abgestellt. Beim Überprüfen muß die Getriebeflüssigkeit normale Betriebstemperatur haben und der

Motor im Leerlauf drehen. Während des Motorleerlaufs werden die Bremsen betätigt und der Wahlhebel von "P" in die anderen Positionen - "R", "N", "D" - und dann zurück auf "N" oder "P" geschaltet. Immer noch im Motorleerlauf werden dann folgende Punkte durchgeführt:

1. Die Motorhaube öffnen - dabei besonders darauf achten, daß Hände, langes Haar und/oder Kleidungsstücke nicht in die beweglichen Motorteile gelangen

bzw. sich darin verfangen. 2. Den Meßstab für Getriebflüssigkeit herausziehen, sauberwischen, bis zum Anschlag wieder einführen und dann wieder herausziehen. Dann kann der Flüssigkeitsstand auf dem Meßstab abgelesen werden (der Flüssigkeitsstand muß innerhalb des "HOT" Bereiches auf dem Meßstab

liegen).

1. Ist der Getriebeflüssigkeitsstand zu niedrig, wird Getriebeflüssigkeit mit Hilfe eines Trichters durch das Rohr im Meßstab eingefüllt, bis der Flüssigkeitsstand wieder im "HOT" Bereich liegt. Auf keinen Fall darf zuviel Getriebeflüssigkeit eingefüllt werden.

ÜBERPRÜFUNG DER BREMSEN

G120A01A-AST G120C01A-AST

WARNUNG:

Der Kühlerlüfter wird über die Kühlmitteltemperatur des Motors eigeschaltet und kann in manchen Fällen auch dann anlaufen, wenn der Motor abgestellt wurde. Bei Arbeiten In der Nähe des Kühlerlüfters ist aufgrund der Verletzungsgefahr extreme Vorsicht geboten. Mit abnehmender Temperatur des Motorkühlmittels schaltet der Kühlerlüfter automatisch ab. Dieser

Zustand ist normal.

VORSICHT:

Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Vertragshändler überprüft werden. Die Bremsen müssen entsprechend den In der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen kontrolliert und auf Verschleiß überprüft werden.

G120B01A-AST

Überprüfen des

Bremsflüssigkeitsstands

WARNUNG:

Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugs beschädigt werden.

Empfohlene

Bremsflüssigkeitssorten

Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälter aufgedruckten Anweisungen befolgen.

G120D01A-AST

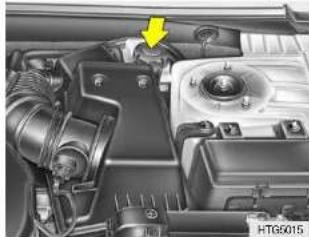

Überprüfen des

Flüssigkeitsstands

Der Flüssigkeitsstand im Bremsflüssigkeitsbehälter muß in regelmäßigen Abständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.

SELBSTHILFE

18

G120E02A-AST

Nachfüllen von Bremsflüssigkeit

Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögen beeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 aus einem verslegelten Behälter verwenden. Bremsflüssigkeitsbehälter dürfen nicht länger als unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in die

Bremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betrieb hervorrufen können.

Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichen Schmutz im Arbeitsbereich entfernen und dann den Flüssigkeitsbehälterdeckel abschrauben. Die empfohlene Bremsflüssigkeit langsam in den Behälter gießen. Nicht zuviel Bremsflüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wieder aufsetzen und zudrehen.

PFLEGE DER

KLIMAANLAGE

G140A01A-AST

Sauberhalten des Kondensators

Der Klimaanlagenkondensator (und Motorkühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzansammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden.

AUSWECHSELN DES KLIMAANLAGENFILTERS

G140B01A-AST

Überprüfen des Kältemittels

1. Den Motor anlassen und im Leerlauf einige Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungsschlitzen kommende Luft nicht kalt ist, die Klimaanlage von einem Hyundai-Vertragshändler überprüfen lassen.

VORSICHT:

Wird die Klimaanlage über längere Zelträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.

G140001A-AST

Schmierung

Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird.

B145A01TG-GST

(Für Verdampfer- und Gebläse) (Falls vorhanden)

Der Klimaanlagenfilter befindet sich im oberen Teil des Gebläses. Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren.

1. Das Handschuhfach öffnen.
2. Den Handschuhfachzylinder ziehen, um die Handschuhfachbefestigung zu entriegeln.

1. Das Dämpferband aus der Bohrung nehmen und dann das Handschuhfach ganz nach unten klappen.

SELBSTHILFE

20

1. Die Haken auf beiden Seiten des Klimaanlagenfilters zusammendrücken und den Filter herausnehmen.


VORSICHT:

Die Haken nicht in die entgegengesetzte Richtung drücken.

1. Den Klimaanlagenfilter durch Anheben auswechseln.

2. Das Einsetzen erfolgt umgekehrter Reihenfolge des Herausnehmens.


VORSICHT:

Damit keine Schadstoffe in das Fahrzeug gelangen können, muß der Klimaanlagenfilter exakt eingebautwerden.

ÜBERPRÜFUNG DES LENKRADSPIELS

G150A01A-GST

Zur Überprüfung des Lenkradspiels des Fahrzeug mit geradeaus gerichteten Rädern anhalten und das Lenkrad vorsichtig nach beiden Seiten bewegen. Dabei nur leichten Druck aufwenden und auf die Widerstandsänderungen achten, die die Grenze des Spiels kennzeichnen. Ist das Spiel größer als vorgesehen, muß es vom Hyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.

ÜBERPRÜFUNG DES BREMSPEDALSPIELS
G170A01A-GST

Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten, um das Vakuum im Bremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsam drücken, bis eine Änderung des Widerstands zu spüren ist. Dies ist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalb der in der nachfolgenden Abbildung dargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedal vom Hyundai-Vertragshändler überprüfen und, falls erforderlich, einstellen oder reparieren lassen.

ÜBERPRÜFUNG DES BREMSPEDALWEGS
G180A01A-GST

Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemand anderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen. Der Bremspedalweg ist der Abstand zwischen der Oberfläche des Bremspedals bis zur unter der Fußmatte befindlichen Dämmschicht. Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Vertragshändler überprüft und, falls erforderlich, eingestellt oder repariert werden.

FESTSTELLBREMSPEDAL ÜBERPRÜFEN

G1B5A01TG-GST

Das Feststellbremspedal muß regelmäßig auf korrekten Pedalweg geprüft werden. Wenn sich das betätigte Feststellbremspedal lose anfühlt, muss die Feststellbremse in einer Hyundai-Vertragswerkstatt überprüft werden.

VORSICHT:

Wenn das Feststellbremspedal nicht korrekt eingestellt ist, kann das Fahrzeug rückwärts rollen, wenn es an einem steilen Abhang abgestellt wird.

SELBSTHILFE

22

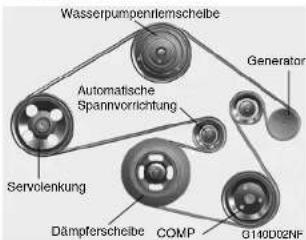

ÜBERPRÜFUNG DER KEILRIEMEN

G190A01NF-GST

Antriebsriemen müssen regelmäßig auf korrekte Spannung geprüft werden. Gleichzeitig müssen die Riemen auf Risse, Verschleiß, Schwächung oder andere Anzeichen von Verschleiß untersucht und ggf. ausgewechselt werden.

Wenn ein neuer Riemen aufgezogen wird, darauf achten, daß er sich in der Riemenscheibe der flachen Zwischenrolle befindet.

Der Verlauf der Riemen muß ebenfalls kontrolliert werden, um sicherzustellen, daß die Riemen keine anderen Motorteile berühren. Nach dem Auswechseln eines Riemens muß der neue Riemen nach zwei oder drei Wochen nachgespannt werden, um einen zu großen Durchhang durch die Dehnung während des Gebrauchs zu vermeiden.

ÜBERPRÜFUNG UND AUSWECHSLUNG DER SICHERUNGEN

G200A01A-AST

Auswechseln einer Schmelzsicherung

Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im System geschehen, der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einem Hyundai-Vertragshändler bestimmen, das System reparieren und die Schmelzsicherung auswechsel lassen.

Die Schmelzsicherungen befinden sich in Sicherungskästen und können dort leicht überprüft werden.

VORSICHT:

Beim Auswechseln einer Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden. Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwert verwenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.

G200B01NF-GST

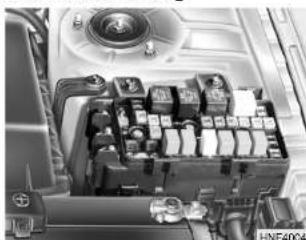

Auswechslung von Sicherungen

Der Sicherungskasten für die Beleuchtung und anderes elektrisches Zubehör befindet sich links von der Instrumententafel auf der Fahrerseite. Im Sicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigen Sicherungen.

Beim Ausfall einer Fahrzeugleuchte oder von anderem elektrischen Zubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daran zu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen, daß eine Sicherung

durchgebrannt ist, entsprechend der nachfolgenden Schritte vorgehen:

1. Die Zündung und alle anderen Schalter ausschalten.
2. Sicherungskasten öffnen und jede einzelne Sicherung prüfen. Jede Sicherung herausziehen (zum leichteren Herausziehen befindet sich ein kleiner "Sicherungsabzieher" im Relais- und Sicherungskasten im Motorraum).

1. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits eine durchgebrannte Sicherung gefunden wurde.

SELBSTHILFE

24

1. Die durchgebrannte Sicherung durch Eindrücken einer neuen Sicherung mit demselben Stromstärke-Nennwert aus-wechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemme vom Hyundai-Vertragshändler repariert oderausgewechselt werden. Ist keine Ersatzsicherung zur Hand, kann vorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwert verwendet werden, die für Zubehör zuständig ist, das nicht so wichtig ist (z.B. Radio oder Zigarettenanzünder). Ist dies der Fall, schnellstmöglich die Sicherung ergänzen.

Gut Durchgebrant

G200B02L

VORSICHT:

Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eine eingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um ein schwerwiegenderes Problem, das von einem Hyundai-Vertragshändler bestimmt und repariert werden muß. Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen. Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zu Beschädigung und Brandrisiko führen.

HINWEIS:

Siehe Seite 6-39 für die Beschreibung der Sicherungstafel.

ÜBERPRÜFUNG DER BATTERIE

G210A01A-AST

Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaßnahmen beachten, um schwere Verletzungen zu vermeiden.

Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keine Batterieflüssigkeit auf Personen oder Fahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmen ergreifen:

o Gerät Batterieflüssigkeit auf die Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülen und dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die Augen, die Augen mit Wasser ausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arzt die Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssigkeit geschluckt, sofort einen Arzt aufsuchen.

Während des Aufladens einer Batterie entweder mit einem Batterie-Ladegerät (oder über den Generator des Fahrzeugs) entstehen explosive Gase. Um Verletzungsgefahr auszuschließen, müssen grundsätzlich die folgenden Warnhinweise beachtet werden:

o Batterien nur in gut gelüfteter Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten.

G210B01Y-AST

Überprüfen der Batterie

Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen muß sofort mit warmem Wasser entfernt werden. Nachdem die Batterieklemmen trocken sind, müssen sie leicht mit Schmierfett bedeckt werden.
Zur Bestimmung des Batterieladezustands die oberhalb der Batterie befindliche Batterieprüfanzeige kontrollieren.

WARNUNG:

Die folgenden Anweisungen sorgfältig lesen, wenn an der Batterie gearbeitet wird.
Zigaretten und offene Flammen oder Funken von der Batterie fernhalten.
In allen Batteriezellen ist leicht entzündlicher Wasserstoff enthalten, der explodieren kann.

Batterien sind aus der Reichweite von Kindern fernzuhalten, da sie hoch-korrosive Schwefelsäure enthalten.

Batteriesäure darf nicht in Kontakt mit Haut, Augen, Bekleidung oder der Fahrzeuglackierung kommen. Wenn Elektrolyt in die Augen gelangt, sofort mit sauberem Wasser mindestens 15 Minuten lang spülen und unverzüglich einen Arzt aufsuchen. Wenn möglich, bis zum Eintreffen beim Arzt mit einem Schwamm oder Tuch weiter Wasser zuführen. Gelangt Elektrolyt auf die Haut, den betroffenen Bereich sorgfältig waschen.

Bei Schmerzen oder Anzeichen von Verbrennungen unverzüglich einen Arzt aufsuchen.

SELBSTHILFE

26

Bei Arbeiten an oder in der Nähe der Batterie immer einen Augenschutztragen. Bei Arbeiten in geschlossenen Räumen immer für ausreichende Belüftungsorgen.

o Wenn beim Anheben des Batterie-Kunststoffgehäuses zu viel Druck auf das Gehäuse ausgeübt wird, kann Batteriesäure austreten, was Verletzung zur Folge haben kann. Daher die Batterle mit einem entsprechenden Heber oder mit den Händen auf gegenüberliegenden Selten anheben.
o Niemals die Batterie aufladen, wenn die Batteriekabel noch angeschlossen sind.
o Die elektrische Zündung arbeitet mit Hochspannung. Diese Bauteile niemals bei laufendem Motor oder eingeschalteter Zündung berühren.

ÜBERPRÜFUNG DER ELEKTRISCHEN KÜHLERLÜFTERS

G220A01A-AST

WARNUNG:

Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei abgestelltem Motor laufen. Bei Arbeiten in der Nähe des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Lüfterflügel zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Kühlerlüfter automatisch aus. Dies ist Normalzustand.

G220B01NF-GST

Überprüfen des

Motor-Kühlüfters

Der Motor-Kühlüfter muß sich automatisch einschalten, wenn die Motorkühlmitteltemperatur zu hoch ist oder wenn die Klimaanlage in Betrieb ist.

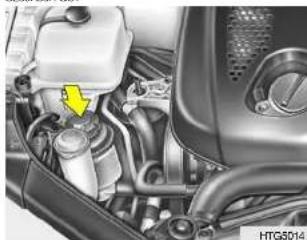

SERVOLENKUNGSFLÜSSIG- KEITSSTAND

G230403A-GST

Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden. Um den Flüssigkeitsstand zu überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist. Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen auf dem Flüssigkeitsbehälter befindet.

HINWEIS:

Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach dem Anlassen des Motors schleifende Geräusche von der Servolenkungspumpe zu hören sein.

Verschwindet dieses Geräusch während des Warmlaufens, wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist auf das Verhalten der Servolenkflüssigkeit bei extrem niedrigen Temperaturen zurückzuführen.

Empfohlene

Servolenkflüssigkeit

Das Automatikgetriebeöl PSF-3 verwenden.

HINWEIS:

Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.

SELBSTHILFE

27

G240A01A-AST

SERVOLENKSSCHLÄUCHE

Die Anschlüsse der Servolenkschläuche sollten entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen der Schlauchoberfläche müssen die Servolenkschläuche ausgewechselt werden. Eine Qualitätsminderung des Schlauchs kann zu einer Panne führen.

SELBSTHILFE

28

EINSTELLEN DER SCHEINWERFER

G290AD1TG-GST

Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.

1. Alle Reifen müssen den korrekten Luftdruck haben.
2. Das Fahrzeug auf ebenem Untergrund abstellen und mehrmals auf vorderen und hinteren Stoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von 3000 mm von der Testwand entfernt ab.
3. Sicherstellen, daß das Fahrzeug nicht beladen ist (außer maximaler Füllstand von Kühlmittel, Motoröl und Kraftstoff sowie Reserverad, Wagenheber und Werkzeuge).

Der Fahrer bzw. ein Gegenstand mit dem gleichen Gewicht muß auf dem Fahrersitz sitzen.

1. Die Scheinwerfer-Streuscheibe reinigen und die Scheinwerfer einschalten (Abblendlicht oder Fernlicht).
2. Die Motorhaube öffnen.
3. Eine vertikale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) und eine horizontale Linie (durch den Mittelpunkt der einzelnen Scheinwerfer) auf dem Bildschirm für die Scheinwerfereinstellung ziehen.

Anschließend eine parallele Linie 30 mm unter der horizontalen Linie ziehen.

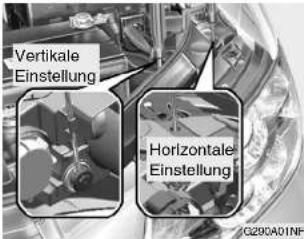

1. Jede abgeschnittene Linie des Abblendlichts mit einem Kreuzschlitzschraubendreher auf die parallele Linie einstellen - VERTIKALE EINSTELLUNG.
2. Jede abgeschnittene Linie des Abblendlichts mit einem Kreuzschlitzschraubendreher auf die einzelnen vertikalen Linien einstellen - HORIZONTALE EINSTELLUNG.

G290B01TG-GST

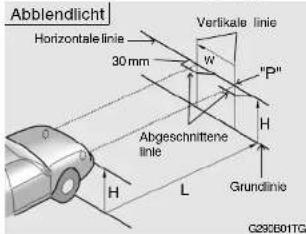

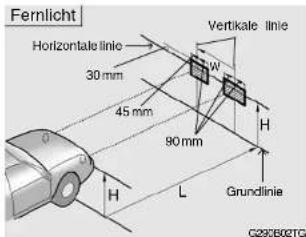

Einstellen nach Auswechseln der Scheinwerferbaugruppe

Wenn die Scheinwerferbaugruppe ausgewechselt wurde, muß die Scheinwerfereinstellung wie in der Abbildung dargestellt mit dem Einstellbildschirm überprüft werden. Dazu den Lichtschalter einschalten (Position für Abblendlicht oder Position für Fernlicht).

1. Die Scheinwerfer so einstellen, daß die Hauptachse des Lichts parallel zur Mittellinie der Karosserie und auf Punkt "P" in der Abbildung ausgerichtet ist.
2. Die gepunkteten Linien in der Abbildung geben den Mittelpunkt der Scheinwerfer an.

TECHNISCHE DATEN:

"H":

Horizontale Mittellinie der Scheinwerfer vom Boden :

Abblendlicht: 691mm

Fernlicht : 680mm

"W"

Abstand zwischen den einzelnen Scheinwerfer-Mittelpunkten: Abblendlicht: 1.350mm Fernlicht: 1.080mm

"L":

Abstand zwischen den Scheinwerfern und der Wand, an der die Scheinwerfer geprüft werden: 3.000 mm.

AUSWECHSELN DER GLÜH- LAMPE

G280A01TG-GST

Vor dem Auswechseln der Glühlampe sicherstellen, daß der Schalter in Position "OFF" steht.

Im nächsten Absatz wird dargestellt, wie man die Glühlampen auswechselt. Darauf achten, daß die defekte Glühlampe durch eine Glühlampe der gleichen Größe und Wattzahl ausgewechselt wird.

Siehe Seite 6-38 für Angaben zur Wattzahl.

VORSICHT:

o Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mit den Glühlampen in Kontakt kommen.
o Darauf achten, daß beim Zusammenbau die LED-Leuchten ausgewechselt werden.
o Wenn Sie nicht über die notwendigen Werkzeuge, die richtigen Glühlampen und entsprechende Erfahrung verfügen, wenden Sie sich an Ihren Hyundai-Händler.

SELBSTHILFE

30

G270AD1TG-GST

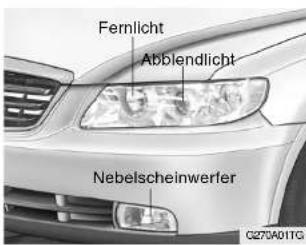

SCHEINWERFER UND NEBEL- SCHEINWERFER

VORSICHT:

• Nach dem Auswechseln der Scheinwerfer-Glühlampen muss die Höheneinstellung von einer autorisierten Hyundai-Werkstatt kontrolliert werden.
  o Wenn Ihr Fahrzeug mit HID-Scheinwerfern (Gasentladescheinwerfer) ausgestattet ist, dürfen Sie die Scheinwerfer nicht selbst auswechseln oder überprüfen. Es besteht die Gefahr eines elektrischen Schlages. Wenn der Scheinwerfer nicht funktioniert, muß das Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt überprüft werden.

▶ Scheinwerfer

Hinweise zum Auswechseln:

1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Motorhaube öffnen und den negativen Batteriepol (-) abklemmen.
3. Die Glühlampe stets am Plastiksockel anfassen und das glas nicht berühren.

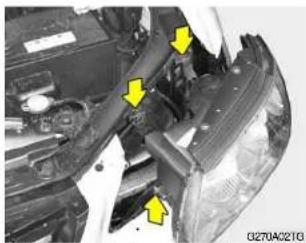

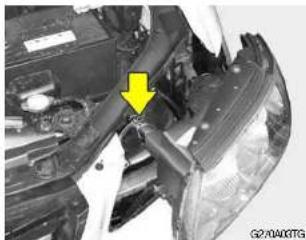

1. Mit einem Schraubenschlüssel der richtigen Größe die Befestigungsschrauben und-mutter der Scheinwerferbaugruppe entfernen.

1. Das Netzkabel auf der Scheinwerferrückseite abziehen.

1. Die Kunststoffabdeckung im Gegenuhrzeigersinn drehen und abnehmen.

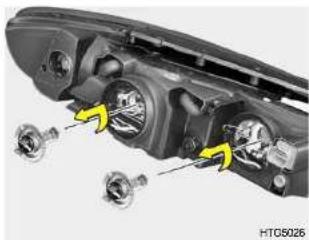

1. Das Netzkabel vom Glühlampensockel auf der Rückseite des Scheinwerfers abziehen.

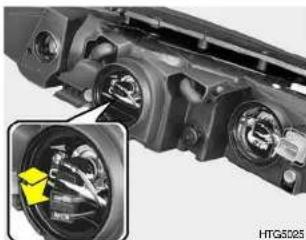

2. Die Glühlampenfeder drücken, um die Scheinwerferglühlampe herauszunehmen.

1. Den Schutzdeckel von der Auswechselglühlampe abnehmen und den Sockel der neuen Glühlampen in die Öffnung am Scheinwerfer einsetzen. Die Befestigungshülse abdrehen und das Stromkabel anschließen.
2. Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampe verwenden.
3. Die Scheinwerferhöhe richtig einstellen.

SELBSTHILFE

32

Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kann die Halogen-Glühlampe zerplatzen, und es können Teile in die Luft geschleudert werden. Beim Auswechseln die Halogen-Glühlampe gegen Abrleb oder Kratzer und während der Beleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beim Einsetzen in einen Scheinwerfer einschalten.

Einen beschädigten oder gesprungenen Scheinwerfer auswechseln. Die defekte Halogen-Glühlampe sorgfältig beseitigen.

▶ Nebelscheinwerfer

HINWEIS:

Die Glühlampen der Nebelscheinwerfer sollten von einer autorisierten Hyundai-Werkstatt gewechselt werden.

G275A01TG-GST

VORDERE BLINKERLEUCHTE

1. Die Motorhaube öffnen und den negativen Batteriepol (-) abklemmen.

1. Das Rad nach innen einschlagen, bis der Radkasten sichtbar ist.
2. Die Befestigungsschrauben der Abdeckung mit einem Kreuzschlitzschraubendreher herausdrehen und die Abdeckung öffnen.

1. Die Glühlampe durch Drehen entgegen dem Uhrzeigersinn herausnehmen.
2. Eine neue Glühlampe einsetzen.

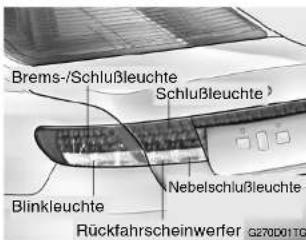

G270D01TG-GST RÜCKLEUCHTE

▶ Brems-/Schlußleuchte

HINWEIS:

Die Brems-/Schlußleuchte muss von einer autorisierten Hyundai-Werkstatt ausgewechselt werden, da es sich dabei um eine LED (Light Emitting Diode) handelt.

Blinkleuchte

1. Den Kofferraumdeckel öffnen.

1. Die Abdeckung innen an der hinteren Kofferraumverkleidung durch Drehen des Knopfes gegen den Uhrzeigersinn entfernen.

SELBSTHILFE

34

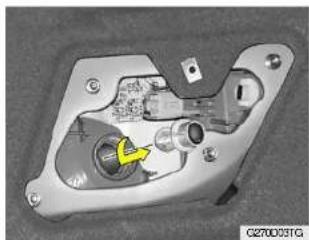

1. Zum Auswechseln der Glühlampe der hinteren Blinkleuchte die Glühlampe aus dem Glühlampenhalterherausnehmen und die neue Glühlampe einsetzen.

▶ Rückfahrscheinwerfer

1. Den Kofferraumdeckel öffnen.

1. Die Befestigungsschrauben der Kofferraumdeckelverkleidung mit einem Kreuzschlitzschraubendreher herausdrehen und die Verkleidung abnehmen.

1. Zum Auswechseln des Rückfahrscheinwerfers die Fassung durch Drehen gegen den Uhrzeigersinn entfernen.
2. Eine neue Glühlampe einsetzen.

▶ Nebelschlußleuchte

HINWEIS:

Die Nebelschlußleuchte muss von einer autorisierten Hyundai-Werkstatt ausgewechselt werden, da es sich dabei um eine LED (Light Emitting Diode) handelt.

G270C01L-GST

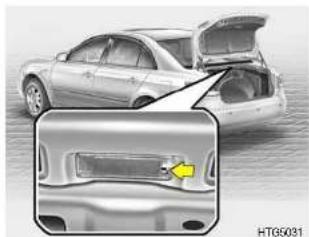

GEPÄCKRAUMLEUCHTE

1. Den Kofferraumdeckel öffnen.

1. Die Abdeckung Gepäckraumleuchte am hinteren Gepäckraumblech mit einem flachen Schraubendreher lösen.

1. Defekte Glühlampe entnehmen und eine neue Glühlampe einsetzen.

G270E01A-GST

SEITENBLINKERLEUCHTE

1. Die Abdeckung zur Fahrzeugvorderseite drücken und abnehmen.

SELBSTHILFE

36

1. Defekte Glühlampe entnehmen und eine neue Glühlampe einsetzen.

G270G01L-GST

INNENLEUCHTE

1. Die Kunststoffabdeckung mit einem flachen Schraubendreher lösen.

1. Defekte Glühlampe entnehmen und eine neue Glühlampe einsetzen.

G270L01L-GST

KARTENLESELAMPE

1. Die Kunststoffabdeckung mit einem flachen Schraubendreher lösen.


1. Defekte Glühlampe entnehmen und eine neue Glühlampe einsetzen.

G270K01TG-GST HANDSCHUHFACHLEUCHTE

1. Das Handschuhfach öffnen.

1. Die Abdeckung Handschuhfachleuchte mit einem flachen Schraubendreher lösen.

1. Defekte Glühlampe entnehmen und eine neue Glühlampe einsetzen.

der

SELBSTHILFE

38

WATTZAHL DER GLÜHLAMPEN

G250AD1TG-GST

G280401TG

Nr.	Teilebezeichnung	Wattleistung	Buchsentyp	Nr.	Teilebezeichnung	Wattleistung	Buchsentyp
1	Scheinwerfer (Fernlicht/Abblendlicht)	55/55	P14,5s/PX26d	9	Türkantenwarnleuchte	5	-
	HID Scheinwerfer (Abblendlicht)(Falls Vorhanden)	35	PK32d-2	10	Brems-/Schlußleuchte	2.4/0.4	LED Type
				11	Schlußleuchte	0.4	LED Type
2	Blinkleuchte	21	BAU15s	12	Hochgesetzte Bremsleuchte	1	LED Type
3	Kartenloseeuchte	10	W2.1X9.5d	13	Kofferraumleuchte	5	S8.5
4	Innenraumleuchte	10	S8.5	14	Blinkleuchte	21	BAU15s
5	Hintere Leseleuchte	10	BA9s	15	Rückfahrleuchte	16	W2.1X9.5d
6	Vordere Begrenzungsleuchte	5	W2.1X9.5d	16	Nebelschlußleuchte	4.6	LED Type
7	Nebelscheinwerfer	35	PGJ19-1	17	Kennzeichenleuchte	5	W2.1X9.5d
8	Seitenblinkleuchte	5	W2.1X9.5d

BESCHREIBUNG DER SICHERUNGSTAFEL

SELBSTHILFE 6

39

G200C01TG-GST

Sicherungskasten Im Motorraum

HTG4005

HINWEIS:

Möglicherweise gilt nicht die gesamte Beschreibung des Sicherungskastens auch für Ihr Fahrzeug. Die Informationen sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie den Sicherungskasten Ihres Fahrzeugs überprüfen möchten, prüfen Sie zunächst den Sicherungskasten-Aufkleber.

BESCHREIBUNG			SICHERUNGSWERT	GESCHÜTZTE KOMPONENTEN
SCHMEL-ZOLIED	ABS1		40A	ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker
	ABS2		20A	ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker
	I/P (B+)1		40A	Sicherung (IFR P/SEAT, T/LID, T/SIG, TILT. PEDAL, RR CURTAIN)
	RR HTD		40A	Heckscheibenheizungarelais
	BLOWER		40A	Gebläserelais
	P/WDW		40A	Sicherung (P/WDW LH, P/WDW RH)
	IGN2		40A	Anlassorreals, Zündschalter (IG2, START)
	ECU RLY		30A	Motorsteuergerätrolais
	I/P (B+)2		30A	Sicherung (KEY SOL, ECS/RR FOG), Netzstecker
	IGN1		30A	Zündschalter (ACC, IG1)
	ALT		150A	Schmelzeinsatz (ABS 1, ABS 2, RR HTD, BLOWER
SICHE-RUNGS	1	HORN	15A	Hupenrelais
	2	TAIL	20A	Schlußleuchtenrelais
	3	ECU	10A	PCM
	4	IG1	10A	(Ersatz)
	5	DRL	15A	Einbruchsalammrolais
	6	FR FOG	15A	Nebelscheinwerferrelais
	7	A/CON	10A	Klimaanlagenrelais
	8	F/PUMP	20A	Kraftstoffpumpenrelais
	9	DIODE	-	(Ersatz)
	10	ATM	20A	ATM-Steuerralais
	11	STOP	15A	Bremsilchtschalter
	12	H/LP LO RH	15A	HID-felais
	13	S/ROOF	15A	Dachkonsolenlampe
	14	H/LP WASHER	20A	Motor der Scheinwerferwaschanlage
	15	H/LP HI	20A	Scheinwerferrelais (Fernlicht)
	16	ECU (B+)	10A	PCM
	17	SNSR3	10A	Einspritzventil Nr. 1 - 6, Klimaanlagenrelais, Kühlgbläserolais
	18	SNSR1	15A	Luftmengenmesser, PCM, Wegfahrsperten-Steuermodul, Ölregelventil Nr. 1/2, variable Ansaugkrümmerventil
	19	SNSR2	15A	Lambdasonde Nr. 1 - 4
	20	B/UP	10A	Rücktahrscheinwerferschafter, Bremslichtschalter, Getriebestufenschafter, Fahrgeschwindigkeitssensor
	21	IGN COIL	20A	Zündspule Nr. 1 - 6, Kondensator
	22	ECU (IG1)	10A	PCM
	23	H/LP LO	20A	Scheinwerferrelais (Abblendlicht)
	24	ABS	10A	ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker

G200E01TG-GST

Inner Tafel

SICHERUNGS	SICHERUNGSWERT	GESCHÜTZTE KOMPONENTEN
T/LID	20A	Tankklappenöffneer und Kofferraumdeckelschalter
FR P/SEAT	30A	Vorderer Lendenstützenschalter, IMS-Steuermodul, Manueller Fahrer-/Beifahrersitzschalter
AUDIO-2	10A	ATM Schlüsselverriegelungs-Steuermodul, Audio, IMS-Schalter, Zubehör-Relais, Sitz/Steckdosenrelais, Digitaluhr und Beifahrer-Sicherheitsgurtanzeige
AUDIO-1	15A	Stereoanlage
START	10A	Getriebestufenschalter, Diebstahlalarmrelais
P/WDW LH	30A	Sicherheitsfenstermodul vome links, Fensterheberschalter hinten links
P/WDW RH	30A	Sicherheitsfenstermodul vorne rechts, Fensterheberschalter hinten rechts
RR P/SEAT	30A	ICM-Sicherungskasten hinten rechts
MODULE-1	10A	Instrumentenblock, BCM, Heckscheibenrollo-Modul, Regensensor, IMS-Steuermodul, Fensterheber-Hauptschalter
PEDAL ADJ	15A	Rückfahr-Warnsummer
MIRR HTD	10A	Linker/rechter Außenspiegel und Einklappmotor, Klimaanlagen-Steuermodul
KEY SOL	20A	Schlüssel-Magnetschalter, Fensterheber-Hauptschalter
RR FOG	15A	Nebelschlußleuchtenrelais
A/BAG IND	10A	Instrumentenblock
A/BAG	15A	Airbag-Einv/Aus-Schalter, SRS-Steuermodul
SPARE-2	10A	(Érsatz)
TILT	15A	Lenkradeinstellmodul, Sportmodusschalter
TAIL LH	10A	Nebelscheinworferrelais, Kombileuchte hinten links, Kennzeichenleuchte, Scheinwerfer links
TAIL RH	10A	Kombileuchte hinten rechts, Kennzeichenleuchte, Scheinwerfer rechts
S/HTR	10A	Fahrersitzheizungsschalter
MODULE-2	10A	Instrumentenblock, ESP-Schalter, BCM, ATM Schlüsselverriegelungs-Steuermodul, Gierwinkelsensor, Multifunktionsschalter
A/CON	10A	Klimaanlagensteuermodul, Lenkradeinstellmodul, Rheostat, elektrischer, chromatischer Spiegel, Dachkonsolenleuchte
DIESEL	10A	(Ersatz)
C/LIGHTER	15A	Zigarettenanzünder
T/SIG	15A	BCM
RR CURTAIN	10A	Heckscheibenrollomodul
H/LP	10A	Scheinwerferrelais, AQS und Umgebungssensor, HID-Relais, Scheinwerfer-Höhenverstellantrieb
A/CON SW	10A	Klimaanlagensteuermodul, Gebläserelais, Klimaanlagen-Steuermodul (AUTO)
MEMORY	15A	Datenübertragungsstecker, Klimaanlagen-Steuermodul, Instrumentenblock, Multifunktionsschalter, Lenkradeinstellmodul, BCM, Türwarnschalter, Innenraumleuchte, Bodenleuchte links/rechts, Türleuchte
PIC	15A	(Ersatz)
ACC SOCKET	15A	Steckdose hinten
WIPER	25A	Waschanlagenrelais, Wischerrelais (Schnell), Wischerrelais
POWER CONN	30A	Sicherung (MEMORY, AUDIO-1)

ABGASREINIGUNGSSYSTEM

Abgasreinigungsanlage 7-2

Katalysator 7-3

7

7 ABGASREINIGUNGSSYSTEM

2 ABGASREINIGUNGSANLAGE

H010A01A-GST

(Falls Vorhanden)

Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltenden Abgasgrenzwerte.

Es gibt die folgenden drei Abgasreinigungssysteme:

(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungsanlage
(3) Abgasreinigungsanlage

Um die korrekte Funktion der Abgasreinigungsanlage zu gewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführten Wartungsvorgaben von einem Hyundai-Vertragshändler überprüft und gewartet werden.

H010B01A-AST

1. Kurbelgehäuseentlüftung

Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt.

H010C02Y-GST

2. Kraftstoffdampf-Rückhaltesystem

Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luft gelangen können.

Aktivkohlefilter

Im Kraftstofftank entstehende Kraftstoffdämpfe werden im eingebauten Aktivkohlefilter absorbiert und eingelagert. Bei laufendem Motor werden die im Aktivkohlefilter absorbierten Kraftstoffdämpfe durch das Spülsteuermagnetventil in den Druckspeicher gesogen.

Magnetventil

Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Motor nicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf läuft. Bei betriebswarmem Motor und normalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfe der Verbrennung im Motor zugeführt werden.

H010D01A-AST

3. Abgasreinigungssystem

Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgasemissionen unter Beibehaltung einer hohen Fahrzeugleistung integriert.

KATALYSATOR

ABGASREINIGUNGS SYSTEM 7

3

H020A01A-AST

Der Katalysator ist ein Teil der Abgasreinigungsanlage. Mit ihm werden bestimmte Emissionsbestandteile aus den Motorabgasen herausgefiltert. Er ähnelt einem Schalldämpfer und befindet sich unterhalb des Fahrzeugs in der Abgasanlage. Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhitzungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden:

WARNUNG:

o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysatortemperaturen können auf den unzulässigen Betrieb der Elektrik, der Zünd- oder des Kraftstoffeinspritzsystems zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug so schnell wie möglich vom Hyundai-Vertragshändler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird das Benzin aufgebraucht, kann es zu Zündaussetzern des Motors und zu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger als 10 min lang im Leerlauf laufen lassen.

o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysators führen.
o Bei laufendem Motor weder den Katalysator noch andere Teile der Abgasanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Vertragshändler steht immer mit sachkundiger Hilfe zur Verfügung.
Den Hyundai nicht übe brennbaren Materialien, wie z.B. Gras, Papier, Blättern oder Stofflappen anhalten. Diese Materialien können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.

VERBRAUCHER INFORMATION

Fahrgestellnummer (VIN) 8-2

Motornummer 8-2

Empfohlener Reifenluftdruck 8-2

Winterreifen 8-3

Schneeketten 8-4

Auswechseln der Reifen Untereinander 8-4

Auswuchten der Räder 8-5

Reifentraktion.... 8-5

Wann Müssen Reifen Ausgewechselt Werden 8-5

Ersatzrad und Werkzeug.... 8-6

VERBRAUGHERIN FORMATION

2

(VIN)

I010A01A-GST I010B01A-AST I020A01A-AST

Die Fahrgestellnummer (VIN) wird zur Zulassung des Fahrzeugs sowie im Zusammenhang mit allen rechtlichen Schritten betreffend der Fahrzeughaltung usw. verwendet. Sie ist auf dem Typenschild, das an der Motorseite der Spritzwand zwischen Motor- und Insassenraum angebracht ist, zu finden:

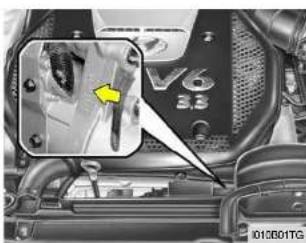

MOTORNUMMER

Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt.

REIFENFAHRGESTELLNUMMER

INFORMATIONEN ZU DEN REIFEN

Die Reifen, mit denen das Fahrzeug ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max. Leistung.

KSOAD1TG-GST

EMPFOHLENER REIFENDRUCK

Die empfohlenen Reifendrücke für Ihr Fahrzeug sind auf dem Reifenschild an der Kante der Fahrertür angegeben.

T3 Reifenfülldruck-kalt kpa(bar)

Bereifung/Fahrzeug-Ausführung	Belastung
	bis 2 persoren		bis zulässiges Gesamtgewicht
	vorne	hinten	vorne	hinten
225/80 R16 98V	210 (2.1)	210 (2.1)	220 (2.2)	220 (2.2)
235/86 R17 99V	210 (2.1)	210 (2.1)	220 (2.2)	220 (2.2)

1030A02TG-G

Diese Drücke bieten unter normalen Fahrbedingungen maximalen Fahrkomfort, minimalen Reifenverschleiß und maximale Stabilität. Der Reifendruck sollte mindestens einmal monatlich überprüft werden. Aus den folgenden Gründen ist der richtige Reifendruck wichtig:

o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigen Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die empfohlenen Werte, ist die Wahrscheinlichkeit einer Beschädigung durch Schläge höher, und es kommt zu einem ungleichmäßigem Verschleiß der Lauffläche.

VORSICHT:

Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seit Beginn der Fahrt nicht mehr als 1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei jeder Überprüfung des Luftdrucks der anderen Reifen ebenfalls überprüfen.

ID40A01S-GST

WINTERREIFEN

Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichen Reifen.

Winterreifen müssen auf alle vier Räder aufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit die Folge sein.

Winterreifen müssen einen um 0,2 bar höheren Reifenluftdruck aufweisen als der für die Standardreifen auf dem Reifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenen Winterreifen eventuelle Geschwindigkeitsgrenzen der Reifen beachten.

1050A01TG-GST

SCHNEEKETTEN

Schneeketten müssen auf die Vorderrräder aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, und daß sie entsprechend den Anweisungen des Herstellers aufgezogen werden.

Um die Abnutzung von Reifen und Schnee-ketten auf ein Minimum zu reduzieren, die Schneeketten nicht länger als erforderlich verwenden.

o Wenn Sie Geräusche hören, weil die Schneeketten an der Karosserie schlagen, müssen die Ketten so gespannt werden, daß sie die Karosserie nicht mehr berühren.
o Um eine Beschädigung der Karosserie zu vermeiden, die Ketten nach einer Fahrtstreck von ca. 0,5 \~ 1 km nachspannen.

1060401Y-GST

AUSWECHSELN DER REIFEN UNTEREINANDER

Die Räder sollten alle 10000 km umgesetzt werden. Wenn dabei auffällt, daß die Reifen zwischen den Umsetzungen ungleichmäßig abgenutzt werden, muß die Ursache dafür von einem Hyundai-Händler behoben werden.

Nach dem Auswechseln der Reifen den Reifenluftdruck kontrollieren und auf festen Sitz der Radmuttern achten.

WARNUNG:

o Auf schnee- oder eisbedeckten Straßen mit weniger als 30 km/h fahren.
o Schneeketten der SAE-Klasse "S" oder Metallketten verwenden.
Keine Schneeketten Fahrzeugen mit Aluminiumfelgen benutzen. Falls es unvermeidbar ist, unbedingt Drahtketten verwenden.
- Eine Drahtkette mit weniger als 15 mm verwenden, um eine Beschädigung der Kettenverbindung zu vermeiden.

an

WARNUNG:

Auf keinen Fall Diagonalreifen und Gürtelreifen gleichzeitig verwenden. Aufgrund des schlechteren Handlings besteht ein erhöhtes Unfallrisiko.

1070A01A-AST

AUSWUCHTEN DER RÄDER

Ein unrundlaufender Reifen kann Griffigkeit und Abnutzung beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf des Fahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein.

1080A01A-AST

REIFENTRAKTION

Bei abgenutzten Reifen, nicht ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die Reifen sind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeug nicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.

ID90A01Y-GST

Die Originalreifen des Fahrzeugs verfügen über Reifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1,6 mm beträgt. Erscheinen die Verschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß der Reifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite und Einpreßtiefe des neuen Rads den von Hyundai vorgeschriebenen Werten entsprechen.

ERSATZREIFEN UND WERKZEUG

1100A01NF-GST

WARNUNG:

Das Fahren mit abgenutzten Reifen ist gefährlich! Abgenutzte Reifen können zu Bremswirkungs, Lenksteuerungs- und Griffigkeitsverlust führen. Beim Auswechseln von Reifen am selben Fahrzeug niemals Gürtelmit Diagonalreifen mischen.
o Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem Laufvermögen führen und gefährlich sein! Der Einsatz von Reifen und Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem Laufvermögen führen und gefährlich sein!

Der Hyundai verfügt über folgende Notfall-ausstattung:

Ersatzreifen und -rad Schlüsselstange (1) Wagenheber (2) Radmutternschlüssel (3) Schraubenschlüssel (4) Werkzeugaufnahme (5) Treiber (6)

TECHNISCHE DATEN DES FAHRZEUGS

Abmessungen 9-2

Motor 9-3

Schmierstoffabelle....9-4

9

J010A01TG-GST
ABMESSUNGEN
mm

Gesamtlänge		4895
Gesamtbreite		1865
Gesamthöhe		1490
Radstand		2780
Spur	Vorderräder	1580
	Hinterräder	1565

J030A01TG-GST
REIFEN

Standardreifen	225/60R16
Wahlweise	235/55R17
Reserverad	Vallrad

J020A01TG-GST
SERVOLENKUNG

Typ	Zahnstangenlenkung
Lenkradspiel	0 ~ 30 mm
Zahnstangenhub	146 mm
Ölpumpentyp	Flügelzellenpumpe

J040A01TG-GST
ELEKTRISCHE ANLAGE

Gegenstand	3,3L
Batterie	CMF 68AH
Drehstromgenerator	130A (13,5V)

J080A01TG-GST
KRAFTSTOFFSYSTEM

Kraftstofftank-Fassungsvermögen 75 Liter

J050A01TG-GST
BREMSANLAGE

Art	Hydraul. Zweikreisbremse mit Bremskraftverstärker
Vorderradbremse	Belüftete Scheibenbremse
Hinterradbremse	Vollscheibe Scheibenbremse
Handbremse	Kabelbetätigte Hinterradbremse

MOTOR

3

J070A01TG-GST

PUNKTE		TECHNISCHE DATEN
		3,3L
Motortyp		6-Zyl. V-typ, DOHC
Bohrung x Hub (mm)		92,0 x 83,8
Hubraum ( cm^2 )		3.342
Zündfolge		1 - 2 - 3 - 4 - 5 - 6
Ventilspiel(Warmer Motor)	Einlaß	0,17 ~ 0,23 mm
	Auslaß	0,27 ~ 0,33 mm
Zündkerze	Typ	IFR5G-11*
	Elektrodenabstand	1,0 - 1,1 mm
Leerlaufdrehzahl		720 ± 100
Zündzeitpunkt		BTDC 10° ± 5°

* Iridiumbeschichtung

SCHMIERSTOFFTABELLE

J080A01TG-GST

Schmierstelle		Öle und - Schmiermittel - Normen		Füllmengen (Liter)
Motoröl		API SJ, SL oder höher, S ILSAC GF-3 oder höher,	SAE 5W-20, SAE 5W-30 (ALLE TEMP.BEREICHE)	Ablassen und nachfüllen ; mit Ölfilter : 5,6 ohne Ölfilter : 5,2
			SAE 10W-30 (ÜBER -18°C)
			SAE 15W-40 (ÜBER -13°C)
			SAE 20W-50 (ÜBER -7°C)
Ölverbrauch		Normale Fahrbedingungen		MAX. 1L /1500 Km
		Schwierige Einsaztbedingungen		MAX. 1L /1000 Km
Getriebeöl	Automatikgetriebes	HYUNDAI GENUINE ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von der Hyundai Motor Co. zugelassene Marken.		10,9
Kühlmittel		Äthylenglykol, Basis für Aluminium		8,6
Servolenkung		PSF-3		0,9
Brems- Flüssigkeit		DOT 3, DOT 4 oder gleichwertige Flüssigkeit		Je nach Erfordemis

STICHWORTVERZEICHNIS

Abgasreinigungsanlage 7-2

Ablagefach 1-96

Abschleppen

Anhänger- oder Fahrzeugschleppbetrieb 2-21

Fahrzeugs 3-11

Notfall 3-13

Airbag 1-45

EIN-/AUS-Schalter für Beifahrer-Airbag 1-50

Anlassen 2-5

Antenne 1-133

Aschenbecher 1-87

Aussenspiegelheizung 1-98

Auswechseln der Glühlampe 6-29

Automatischer Frischluftregler (AQS) 1-121

B

Batterie 2-19,6-24

Bedienelemente von Heizung und Kühlgebläse ..... 1-116

Belüftung

Mittlere/seitliche Belüftungsdüsen.... 1-116

Beleuchtungsregelung der

Instrumententalfel (Rheostat) 1-85

Bordcomputer 1-72

Bremse

Antiblockiersystem 2-11

Flüssigkeit 6-17

Pedalabstand 6-21

Pedalspiel 6-21

Prüfung der Bremse 6-17

Brillenfach 1-95

D

Defrosting/Antibeschlag 1-125

Diebstahlsicherung 1-12

Drehzahlmesser 1-71

E

Einfahren eines Neufahrzeugs 1-3

Einkaufstaschenhalter 1-75

Einparkhilfe 2-13

Einstellen der Scheinwerfer 6-28

Elektrisch Verstellbarer Vordersitze 1-21

Elektronisches Stabilitätsprogramm 2-12

F

Fahrgestellnummer (VIN) 8-2

Fahrweise

Fahren im Winter 2-18

Gleichmäßige Kurvenfahrt 2-18

Wirtschaftlich Fahren 2-16

Fenster

Elektrisch Betätigt 1-17

Feststellbremse 1-101,6-21

Front-/Heckscheibenheizungsschalter 1-84

G

Geschwindigkeitsregler 1-112

Getränkehalter 1-88

Getriebe

3

Automatik 2-5

Prüfung des Automatikgetriebeölstands 6-15

Schaltgetriebe 2-4

H

Handschuhfach 1-95

Haubenentriegelung 1-107

Heckscheibenrollo 1-110

Heizung und Belüftung

Bi-Level-Heizung 1-123

Gebläsestufenregelung 1-120

Luftansaugregelung 1-121

Luftstromregelung 1-123

Temperaturegelung 1-122

Hintertür mit Kindersicherung 1-11

|

Innenraumleuchte 1-94

Instrumententafel und Anzeigen 1-58

Integrierte Speichersystem (I.M.S)....1-24

K

Katalysator 7-3

Keilriemen 6-22

Kilometerzähler 1-72

Kinderrückhaltesystem....1-35

Klimaanlage

Betrieb 6-19

Filter 1-127,6-19

Pflege 6-18

Schalter 1-122

Klimaautomatik 1-118

Kofferraumklappe 1-102

Kombinationsleuchte

Betrieb der scheibenwaschanlage 1-81

Fahrspurwechselsignal 1-77

Fernlicht und Abblendlicht 1-78

Lichthupe 1-79

Scheinwerferschalter 1-75

Korrosionschutz

Reiningen des Innenraumes 4-6

Schutz des Hyundais vor Korrosion 4-2

Waschen und Einwachsen 4-4

Kraftstoff

Anzeige 1-62

Empfehlungen 1-2

Füllmenge 9-2

L

Lenkrad

In der neigung und reichweite verstellbar 1-111

Freispiel....6-20

Leuchtweitenregler 1-83

Luftfilter 6-11

M Mittelkonsolenfach .... 1-96
Motor
Anlassen 2-5
Kühlmitteltemperaturanzeige 1-70
Kühlmittel 6-8
Motorraum....6-2
Nummer 8-2
Vor dem anlassen des motors.... 2-3
Wenn der Motor überhitzt 3-4
OI 6-5
Motorabgase können gefährlich sein 2-2

P Pflege der Discs ....1-130 Pflege der Kassetten ....1-131

R Reifen Auswechseln der reifen untereinander .... 8-4 Auswechslung eines platten reifens .... 3-6 Bei einer reifenpanne .... 3-6 Druck .... 8-2 Ersatzreifen .... 3-5 Ersatzreifen und werkzeug .... 8-5 Information .... 8-2 Schneeketten .... 8-4 Traktion.... 8-5 Wann müssen reifen ausgewechselt werden .... 8-5 Winterreifen .... 8-3

Rücksitz Armlehne ....1-110 Sicherung ....1-29 Umklappen ....1-27

S Scheibenantenne .... 1-133 Scheibenwischer mit Intervallbetrieb .... 1-82 Scheibenwischer und Waschanlage .... 1-80 Scheibenwischerblätter .... 6-11 Schiebedach .... 1-89 Schlüssel Positionen .... 2-4 Wenn die schlüssel verloren gehen .... 3-14 Schmierstofftabelle .... 9-4 Servolenkflüssigkeitsstand .... 6-27 Sicherheitsgurte 3-Punkt-sicherheitsgurt .... 1-31 Einstellbare höhe .... 1-31 Einstellen des sicherheitsgurtes.... 1-33 Gurtvorstraffer .... 1-42 Pflege der sicherheitsgurte .... 1-30 Sicherungen .... 6-39 Signalhom .... 1-110 Sitzheizung .... 1-26 Sonnenblende .... 1-108 Spiegel Abblend rückspiegel .... 1-100 Außenspiegel .... 1-97

5

Starthilfe 3-3

Steckdose 1-86

Stereoanlage 1-128

T

Tachometer 1-71

Tageskilometerzähler 1-73

Tankklappe

Fementriegelung 1-105

Technische Daten des Fahrzeugs 9-2

Tägliche Routinekontrollen 6-3

Tür

Türschlösser 1-8

Ver-und entriegeln der vordertüren 1-8

Zentralverriegelung 1-10

U

Uhr 1-85

v

Vordersitze

Einstellbare kopfstüzen 1-22

Einstellbare vordersitze 1-21

Einstellen des sitzlehnenwinkels 1-22

Höheneinstellung des sitzpolsters 1-24

Lendenwirbelstützen 1-24

Sitzheizung 1-26

Sitzpolsterhöhenverstellung 1-24

W

Warnblinkanlage 1-84

Warnleuchten 1-62

Wartungshinweise 6-4

Wartungsintervalle

Erläuterung der Wertungsintervalle 5-7

Wartung bei Starker Beanspruchung 5-6

Wartungsanforderungen 5-2

Wartungsplan 5-4

Wattzahl der Glübirnen 6-38

Wegfahrsperre 1-3

Z

Zigarettenanzünder 1-86

Zündkerzen 6-10

Zündschalter....2-4
