Produkttyp	19-Zoll-Lüftereinheit mit Thermostat für Rackmontage
Modell	I-CASE FAN-TC4B
Marke	Techly
Lüfteranzahl	4 (Modellabhängig)
Lüftergeschwindigkeit	2700 - 3100 U/min
Luftstrom	95 - 115 CFM (ca. 161 - 196 m³/h)
Geräuschpegel	44 - 49 dB(A) pro Lüfter
Stromversorgung Lüfter	220-240 V, 50/60 Hz, 0,25 A
Leistungsaufnahme Lüfter	23 - 25 W
Stromversorgung Thermostat	220 VAC +10%/-15%, 50/60 Hz, ≤3 W
Temperaturmessbereich	0 °C bis 50 °C
Temperaturregelbereich	-10 °C bis 30 °C
Genauigkeit	±1 °C (0-50 °C), ±2 °C außerhalb
Sensortyp	NTC, 2 m Kabel
Relaisausgang (Kühlung)	10 A / 277 VAC, max. 1/2 PS
Schutzart	IP65 (Thermostat)
Betriebstemperatur	0 °C bis 60 °C (Lüfter und Thermostat)
Luftfeuchtigkeit Betrieb	20 - 85 % (nicht kondensierend)
Lagertemperatur	-30 °C bis 75 °C
Abmessungen (Thermostat)	75 x 34,5 x 85 mm (B x H x T)
Abmessungen (Lüftereinheit)	19 Zoll (482,6 mm) Breite, 1 Höheneinheit (44,45 mm) Höhe, Tiefe ca. 100 mm
Netzkabel Länge	1,8 m
Einstellungen	Oberer/unterer Temperaturgrenzwert, Kompressorschutzzeit, Überhitzungsalarm, Kalibrierung
Anzeige	LED-Display mit Temperatur und Statusanzeigen (Cool, Set)
Wartung	Regelmäßige Reinigung der Lüfter und des Thermostats mit trockenem Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Vor Arbeiten am Gerät Netzstecker ziehen; keine Verwendung in feuchten oder korrosiven Umgebungen; Sensor- und Stromkabel getrennt verlegen
Ersatzteile	Ersatzteile (z.B. Sensor, Lüfter) sind über den Hersteller oder Fachhandel erhältlich
Reparierbarkeit	Reparatur nur durch qualifiziertes Fachpersonal; keine eigenmächtigen Eingriffe
Konformität	CE, WEEE

Häufig gestellte Fragen - I-CASE FAN-TC4B Techly

Wie stelle ich die obere und untere Temperaturgrenze ein?

Drücken Sie die Taste ▲ oder ▼, um die obere (Grenzwert F1) bzw. untere Grenze (F2) anzuzeigen. Halten Sie dann die Set-Taste 3 Sekunden gedrückt, um in den Parameter-Modus zu gelangen. Wählen Sie das gewünschte Menü (z.B. F1) mit ▲/▼, drücken Sie Set, und dann Set+▲/▼ zum Ändern. Nach 30 Sekunden Inaktivität oder Drücken der Rst-Taste werden die Änderungen gespeichert.

Was bedeuten die Fehlercodes E1, E2 und E3?

E1 zeigt einen Speicherfehler an – die Maschine arbeitet nicht. E2 bedeutet Sensorfehler – das System arbeitet dann im Intervallbetrieb (15 min an, 30 min aus). E3 erscheint bei Überschreitung des Temperaturanzeigebereichs.

Wie setze ich die Werkseinstellungen zurück?

Wenn nach dem Einschalten E1 erscheint, drücken Sie die Set-Taste, um die Standardparameter wiederherzustellen. Bei anderen Fehlern empfehlen wir, die Parameter manuell zurückzusetzen oder das Gerät vom Netz zu trennen.

Kann der Thermostat auch einen Kompressor steuern?

Ja, der Relaisausgang ist für 10A/277VAC ausgelegt und kann einen einphasigen Kompressor bis 1/2 PS steuern.

Wie reinige ich das Gerät?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Lüfter und das Thermostatgehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

Was ist die maximale Kabellänge des Temperatursensors?

Der Sensor ist mit einem 2 Meter langen Kabel ausgestattet. Für längere Distanzen kontaktieren Sie den Hersteller.

Wie installiere ich die Lüftereinheit in einem 19-Zoll-Rack?

Die Einheit wird in ein freies 1HE-Fach des Racks geschraubt. Beachten Sie die Einbaurichtung (Lüfter blasen nach vorne oder hinten, je nach Bedarf). Der Thermostat wird separat montiert (Ausschnitt 71x29 mm).

Welche Schutzart hat der Thermostat?

Der Thermostat entspricht IP65, ist also staubdicht und gegen Strahlwasser geschützt. Die Lüftereinheit hat keine IP-Angabe, sollte aber trocken montiert werden.

Wie stelle ich den Überhitzungsalarm ein?

Im Parameter-Modus (Set 3s gedrückt) wählen Sie F5 (Überschreitungstemperatur) und F6 (Alarmverzögerung). F5 auf einen Wert zwischen 0 und 50 °C setzen; 0 deaktiviert den Alarm.

Kann ich die Lüfter nachrüsten, wenn nur 2 vorhanden sind?

Das Modell TC4B ist für 4 Lüfter ausgelegt. Bei Versionen mit 2 Lüftern können zusätzliche Lüfter (gleiche Spezifikation) nachgerüstet werden. Achten Sie auf die Gesamtstromaufnahme.

BEDIENUNGSANLEITUNG I-CASE FAN-TC4B Techly

UNITÀ DI VENTILAZIONE PER RACK 19" CON TERMOSTATO

ISTRUZIONI

DESCRIZIONE GENERALE DEL PRODOTTO

Gruppo di ventilazione a 2 o 4 ventole per rack 19" da 1 Unità. Include termostato a LED.

PARAMETRI TECNICI DEL SISTEMA DI VENTILAZIONE

• Velocità: 2700/3100 RPM • Alimentazione: 220-240V - 50/60Hz, 0,25A
• Flusso d'aria: 95-115 CFM - Assorbimento ventole 23/25W -
• Livello di rumorosità: 44-49 dbA per ventola • Cavo di alimentazione: 1.8m

DESCRIZIONE DEL TERMOSTATO

Controller universale con singolo sensore di temperatura, con funzioni di raffreddamento e di allarme in caso di superamento dei limiti di temperatura. Ritardo del sistema di ventilazione regolabile e regolazione allarme per superamento limiti di temperatura.

PARAMETRI TECNICI DEL TERMOSTATO

• Alimentazione: 220VAC+10%/-15%, 50/60Hz
• Consumo energetico: ≤3W
• Range di temperature di misurazione: 0\~50°C • Range di temperatura di controllo: -10°C \~30°C
• Risoluzione: 1°C • Precisione: 0°C-50°C, +/-1°C, +/-2°C at others
• Capacità refrigerazione contatto in uscita: 10A/277VAC, può pilotare compressore monofase ≤1/2HP
• Tempo di ritardo errore del sensore: 1min
• Sensore: NTC
• Livello di protezione: IP65
• Temperatura di esercizio: 0°C \~60°C
• Umidità d'esercizio: 20-85% (senza condensa) - Temperatura di stoccaggio: -30°C\~75°C
• Dimensione pannello frontale: 75 x 34.5 (mm) • Dimensione foro d'installazione: 71 x 29 (mm)
• Dimensione prodotto: 75 x 34.5 x 85 [mm] • Sensore: 2 metri (sonda inclusa)

PANNELLO FRONTALE DEL TERMOSTATO

Cool Set -88°C Set ▲ Rst ▼

WWW.TECHLY.COM

FUNZIONE DEI TASTI DEL TERMOSTATO

Valore dei parametri di controllo impostati:

Premere ▲ e quindi rilasciare per visualizzare il limite superiore settato; premere e quindi rilasciare ▼ per visualizzare il limite inferiore settato; premere e rilasciare il tasto Set per visualizzare il tempo di protezione settato sul sistema di ventilazione; premere e quindi rilasciare il tasto Rst per visualizzare il valore settato relativo alla temperatura in eccedenza. Entro due secondi ricompare sul display la temperatura normale.

Modifica dei parametri di controllo impostati:

Promere il tasto Set per più di 3 secondi per accedere allo stato di modifica dei parametri, verrà visualizzato l'ultimo parametro modificato.

Premere ▲ o ▼ per avanzare o arretrare nelle voci del menu; premere Set per visualizzare il valore corrente del parametro settato.

Premere Set e ▲ o ▼ contemporaneamente per regolare l'impostazione dei valori del parametro corrente; premendo Set e ▲ contemporaneamente per più di un secondo si aumenterà il valore settato del parametro corrente; premendo Set e ▼ contemporaneamente per più di un secondo si decrementerà il valore settato del parametro corrente.

Premere Rst o non premere alcun tasto di funzionamento per 30 secondi per salvare il parametro modificato e ritornare al normale stato di visualizzazione della temperatura.

DESCRIZIONE DELL'INDICATORE LUMINOSO

INDICATORE LUMINOSO	STATO	FUNZIONE
Cool	Sempre acceso	Uscita sistema ventilazione
Cool	Lampeggiante	Ritardo uscita sistema ventilazione
Set	Sempre acceso	Stato modifica parametri

LISTA PARAMETRI

ITEM	FUNZIONE	INTERVALLO DI CONFIGURAZIONE	UNITA'	DEFAULT
f1	Limite superiore	F2-+50	°C	-10
f2	Limite inferiore	-40-F1	°C	-20
f3	Calibratura temperatura	-5-5	°C	0
f4	Tempo di protezione sistema ventilazione	0-9	Min.	3
f5	Valore temperatura in eccedenza	0-50, impostare valore a 0 per cancellare allarme	°C	15
f6	Ritardo allarme per temperatura in eccedenza	0-99	Min	20

TECHly® PROFESSIONAL

WWW.TECHLY.COM

FUNZIONE DEI TASTI

TASTO MODALITÀ NORMALE MODALITÀ MODIFICA PARAMETRO
Set	Controlla il tempo di protezione del sistema ventilazione	Visualizzazione valore impostato menu corrente
Set per almeno 3 secondi	Accesso alla modifica dei parametri
Rst Verifica valore superamento temperatura Uscita dalla modifica dei parametri
▲	Limiti superiori temperature di controllo Voci menu precedente
▼	Limiti inferiori temperature di controllo Voci menu successive
Tasto Set + Tasto ▲	Aumento valore parametri
Tasto Set + Tasto ▼		Diminuzione valore parametri

RIPRISTINO DEI PARAMETRI IMPOSTATI

Quando il controller viente alimentato, per prima cosa impostare i parametri, se l'impostazione dei parametri è errata, il LED visualizza E1 e suonerà un cicatino.

Premendo Set si ripristinerà la configurazione dei parametri di fabbrica.

Si consiglia di resettare i parametri in caso di errore.

CONTROLLO USCITA DEL TERMOSTATO

Unità di ventilazione:

Quando la temperatura è più alla del limite superiore di temperatura impostato il sistema di ventilazione si avvia, quando la temperature risulta più bassa rispetto al limite inferiore di temperatura impostato, il sistema di ventilazione si ferma. In caso di errore del sensore, in sistema di ventilazione funziona proporzionalmente, per 15 minuti rimane acceso e per altri 30 minuti rimane spento per raffreddarsi. Dopo aver acceso o bloccato il sistema di ventilazione, quest'ultimo si riavvia dopo che è terminato il tempo di protezione delle stesso (variabile in base alla temperatura raggiunta, necessario per il raffreddamento dello stesso).

Allarme:

Se il valore della temperatura in eccesso non è 0, il LED lampeggia e viene visualizzata la temperatura corrente. Questo accade quando la temperatura di stoccaggio/conservazione è superiore o inferiore rispetto a quello impostato e quindi fa scattare l'allarme sonoro del cicalino: quest'ultimo si blocca quando la temperatura ritorna entro i parametri normali.

ILED lampeggia e sul display viene visualizzato "E1" con il suono del cicalino quando vi è un errore di memorizzazione dei parametri; viene invece visualizzato E2 con il cicalino quando c'è un errore del sensore. Viene visualizzato sul display l'indicazione "HH" quando la temperatura è superiore ai 99°C e inferiore a 120°C.

Premere un tasto qualsiasi per eleminare l'allarme sonoro, mentre rimane visibile lo stato di allarme.

SCHEMA COLLEGAMENTI

10A/277VAC 10A/277VAC 1 2 3 4 5 6 Compressor Co-point Closed point Defrost Co-point Closed point 7 8 9 10 11 Storage temp sensor Power supply 220VAC

NORME DI SICUREZZA DEL PRODOTTO

- Pericolo:

- Verificare rigorosamente il verso di collegamento della sonda, del cavo di alimentazione e dell'interfaccia di uscita del relè per evitare collegamenti errati o sovraccarico del relè.

- Tutti i collegamenti devono essere modificati quando il prodotto è fisicamente scollegato dall'alimentazione.

• Avviso:

- Si vieta l'uso del prodotto in presenza di acqua o in ambienti particolamente umidi, con elevate temperature, con forti interferenze elettromagnetiche o in presenza di elementi corrosivi.

- Attenzione:

- L'alimentazione deve essere conforme a quanto riportato sulla macchina per garantire la stabilità della tensione di alimentazione

- Il sensore e il cavo di alimentazione devono essere mantenuti ad una debita distanza per evitare possibili interferenze.

CODICE ERRORE

CODICE MOTIVO STATO
E1	Memorizzazione errore Allarme, la macchina non lavora
E2	Errore sensore	Allarme, il sistema di ventilazione si avvia e si interrompe proporzionalmente
E3	Superamento del limite di temperatura ----

In conformità alla normativa WEEF, le apparecchiatura elettriche ad elettroniche non devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere consegnato al partiti di raccote preposti alla smaltimento e riscite delle apparecchiatura elettriche ed elettroniche. Conattate a autorità locali compostenti per ottonere informazioni in merite alle smaltmente corrente delle presente apparecchiatura.

Dichiarazione di conformità CE. Con il marchio CE, Techly® garantisca che il prodotto e conforme alle norme e dirattiva europea richiesto.

RACK 19" FAN UNIT WITH THERMOSTAT

INSTRUCTIONS

GENERAL DESCRIPTION

19" Fan unit equipped with 2 or 4 fans, 1Unit. With LED Thermostat included.

FAN UNIT TECHNICAL FEATURES

• Fan speed: 2700-3100rpm • Operating voltage: AC 220-240V 50/60Hz; 0.25A
• Air flow: 95-115 CFM • Consumption: 23/25W
- Noise level: 44-49 dB(A) - Power cable: 1.8m

THERMOSTAT GENERAL DESCRIPTION

Universal single-sensor temperature controller, with refrigeration, exceeding temperature limit alarm functions. Compressor delay time adjustable, after electrified exceeding temp. limit alarm delay adjustable.

THERMOSTAT TECHNICAL PARAMETERS

• Power supply: 220VAC+10%/-15%, 50/60Hz • Power consumption: ≤3W
- Temperature measuring range: 0–50°C • Temperature controlling range: -10°C –30°C
- Resolution: 1°C - Accuracy: 0°C\~50°C, +/-1°C, +/-2°C at others
- Refrigeration output contact capacity: 10A/277VAC, can drive single phase compressor ≤1/2HP
- Sensor error delay time: 1min - Sensor: NTC
- Safe level: IP65 - Operation temperature: 0°C -60°C
• Operation humidity: 20\~85% (no condensate) • Storage temperature: -30°C\~75°C
- Front panel size: 75 x 34.5 [mm] • Installing hole size: 71 x 29 [mm]
- Product size: 75 x 34.5 x 85 (mm) - Sensor: 2 meters (probe included)

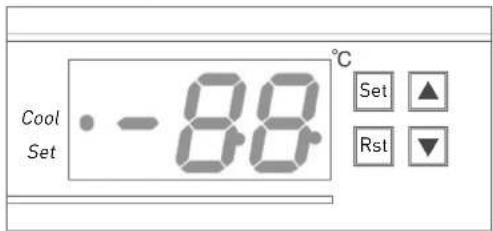

THERMOSTAT: FRONT PANEL

Cool Set -88°C Set ▲ Rst ▼

WWW.TECHLY.COM

THERMOSTAT: KEY OPERATION

Check parameter set value:

Press ▲ and then loosen to display the set upper limit; press and then loosen ▼ to display the set lower limit; press and the loosen Set to display the set compressor protection time; press and then loosen Rst to display set temperature exceeding value. Within 2 second return to display normal temperature.

Modify parameter set value:

Press Set for more than 3s to enter into parameter modifying status, display the last adjusted menu after electrified with parameter modifying indicator light on.

Press ▲ or ▼ to go forward or backward the menu item; press Set to display the current parameter set value. Press Set and ▲ or ▼ simultaneously can adjust the current parameter set value; press Set and ▲ simultaneously more than 1s will increase current parameter set value quickly; press Set and ▼ simultaneously more than 1s will decrease current parameter set value quickly.

Press Rst or no key operation in 30s will save the modified parameter and return to normal temperature display status.

INDICATOR LIGHT DESCRIPTION

INDICATOR LIGHT	STATUS	FUNCTION
Cool	Always on	Compressor output
Cool	Flashes	Compressor output delay
Set	Always on	Parameter modification status

PARAMETER LIST

ITEM	FUNCTION	SETTING RANGE	UNIT	DEFAULT
F1	Upper limit	F2~+50	°C	-10
F2	Lower limit	-40~F1	°C	-20
F3	Temperature calibration	-5~5	°C	0
F4	Compressor protection time	0~9	Min.	3
F5	Exceeding temperature value	0~50, set value as 0 to cancel alarm	°C	15
F6	Exceeding temperature alarm delay time	0~99	Min	20

KEY-PRESS FUNCTION

KEY-PRESS NORMAL MODE PARAMETER MODIFICATION MODE

Set Check compressor protection time Display current menu set value
Set---3seconds Enter into parameter modification
Rst Check temperature exceeding value Quit from parameter modification
▲	Temperature upper limits checking	Menu items go backwards
▼	Temperature lower limits checking	Menu items go forwards
Set+▲		Parameter values increase by degrees
Set+▼		Parameter values decrease by degrees

RESTORE THE PARAMETER SETTING

When electrify the controller, first check the parameter setting, if parameter setting is wrong, LED display E1 with buzzer sound, at this time press Set will restore default parameter setting. Advice to reset the parameter due any error occurs.

THERMOSTAT CONTROL OUTPUT

Compressor:

When the storage temperature is higher than set temperature upper limit, compressor starts, when lower than set temperature lower limit, compressor stops. When sensor error ^1 , compressor works proportionally as on-15 minutes off-30 minutes. After electrified or compressor stops, compressor restart-up is allowed after running out of compressor protection time.

Alarm:

While temperature exceeding value is not 0, LED blinkingly displays current temperature when storage temperature is higher than set temperature upper limit +exceeding temperature value or lower than set lower limit-exceeding temperature value. When running out of the exceeding temperature limit alarm delay after electrified, exceeding temperature limit alarm starts with buzzer sound, and alarm cancel when temperature return to normal temperature. LED blinkingly display E1 with buzzer sound when memorizer error; display E2 with buzzer sound when sensor error. Display HH when temperature is higher than 99°C and lower than 120°C. Press any key to cancel alarm sound, but alarm status remains.

WWW.TECHLY.COM

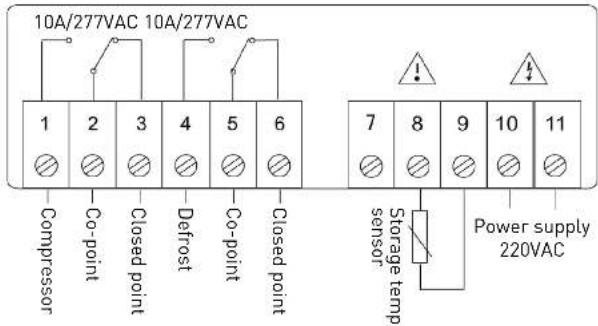

WIRE DIAGRAM

10A/277VAC 10A/277VAC 1 2 3 4 5 6 Compressor Co-point Closed point Defrost Co-point Closed point 7 8 9 10 11 Storage temp. sensor Power supply 220VAC sensor

SAFETY REGULATIONS

- Danger:

- Strictly distinguish the sensor down-lead, power wire and output relay interface from one another prohibit wrong connections or overloading the relay. - All connections should be modified under electricity cut-off.

- Warning:

- Prohibit using the machine in water or under the environment of over damp, high temperature, strong electromagnetism interference or strong corrosion.

- Caution:

- The power supply should conform to the one labeled on the machine, and ensure the stability of the power voltage

- Sensor down-load and power wire should be kept for a proper distance to avoid possible interferences.

ERROR CODE

CODICE REASON STATUS
E1	Memorizer error Alarm, machine does not work
E2	Sensor error Alarm, Compressor starts/stop proportionally
E3	Exceeding temp. display limit ----

In compliance with EU Directive WEEE this product is marked with this symbol. It means that use electrical and electronic products should not be mixed with general household waste. There is a separate collection system for these products in compliance with WEEE directive, otherwise contaminative and hazardous substances can solute the environment.

EC Declaration of Conformity with the CE sign, Techg® ensures that the product is confined to the basis European standards and directives
