BEDIENUNGSANLEITUNG TF3238MSC-B1AG IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen iiyama TFT-Monitor das erste Mal in Betrieb nehmen.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, "EMV Richtlinie", 2014/35/EU, "Niederspannungsrichtlinie" und 2011/65/EU, "RoHS Richtlinien".

ACHTUNG:

Das ist ein Klasse A Produkt. Falls dieses Produkt in häuslichem Umfeld verwendet wird, kann es zu Funkstörungen kommen. Der Benutzer muss dann ggf. entsprechende Gegenmaßnahmen ergreifen.

Modell Nr.: PLT3238, PLT4338

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT 1

SICHERHEITSHINWEISE ....1

BESONDERE HINWEISE ZU LCD-MONITOREN ....3

KUNDENDIENST 5

REINIGUNGSHINWEISE 5

VOR DER BEDIENUNG DES MONITORS ....6

LEISTUNGSMERKMALE 6

PACKUNGSINHALT 6

AUSPACKEN....7

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG .....7

FUNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR .....8

INSTALLATION ....10

FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG ..12

VORBEREITUNG DER FERNBEDIENUNG 13

GRUNDFUNKTIONEN 14

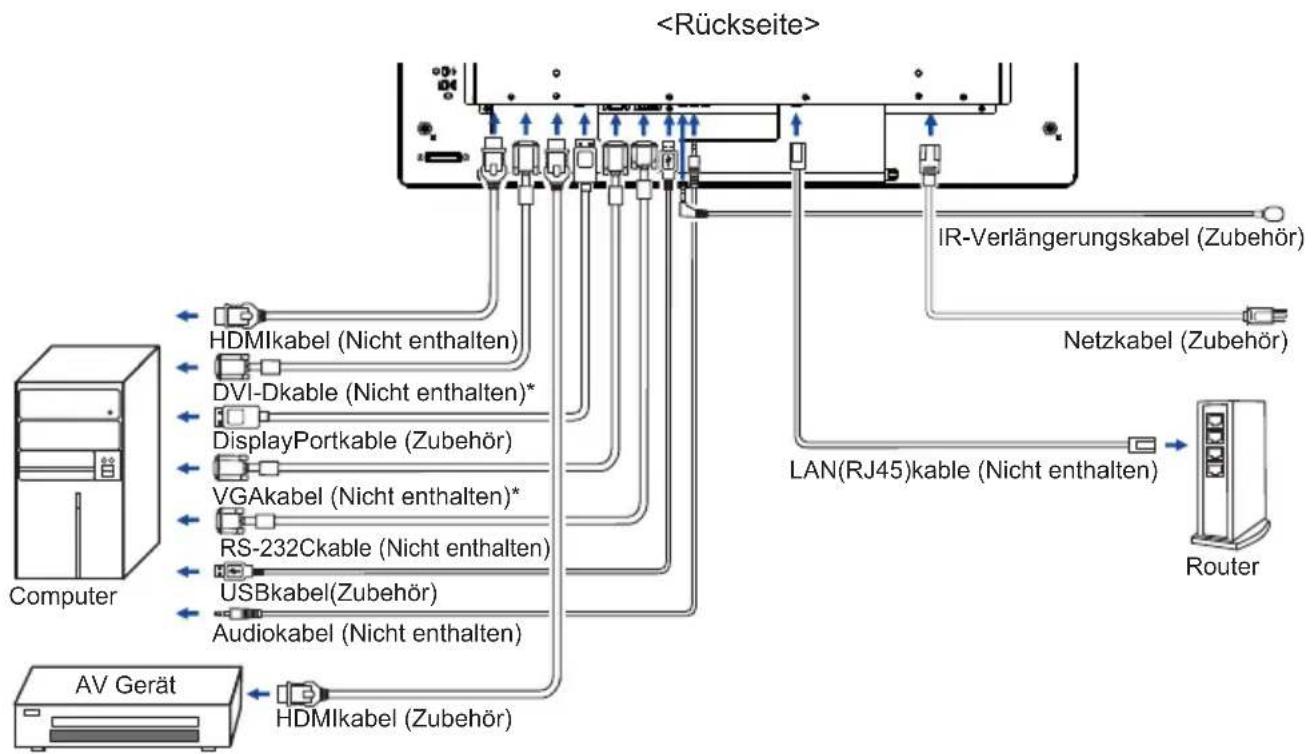

MONITOR ANSCHLIESSEN 17

COMPUTER-EINSTELLUNG 19

MONITOR BEDIENEN ....21

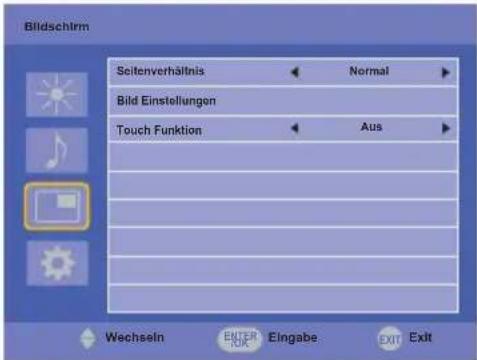

MENÜINHALT EINSTELLEN 23

BILDSCHIRMEINSTELLUNGEN ....28

ENERGIEVERWALTUNG ....31

FEHLERSUCHE 32

INFORMATIONEN ZUM RECYCLING 33

ANHANG 34

TECHNISCHE DATEN : ProLite TF3238MSC ....34

TECHNISCHE DATEN : ProLite TF4338MSC ....35

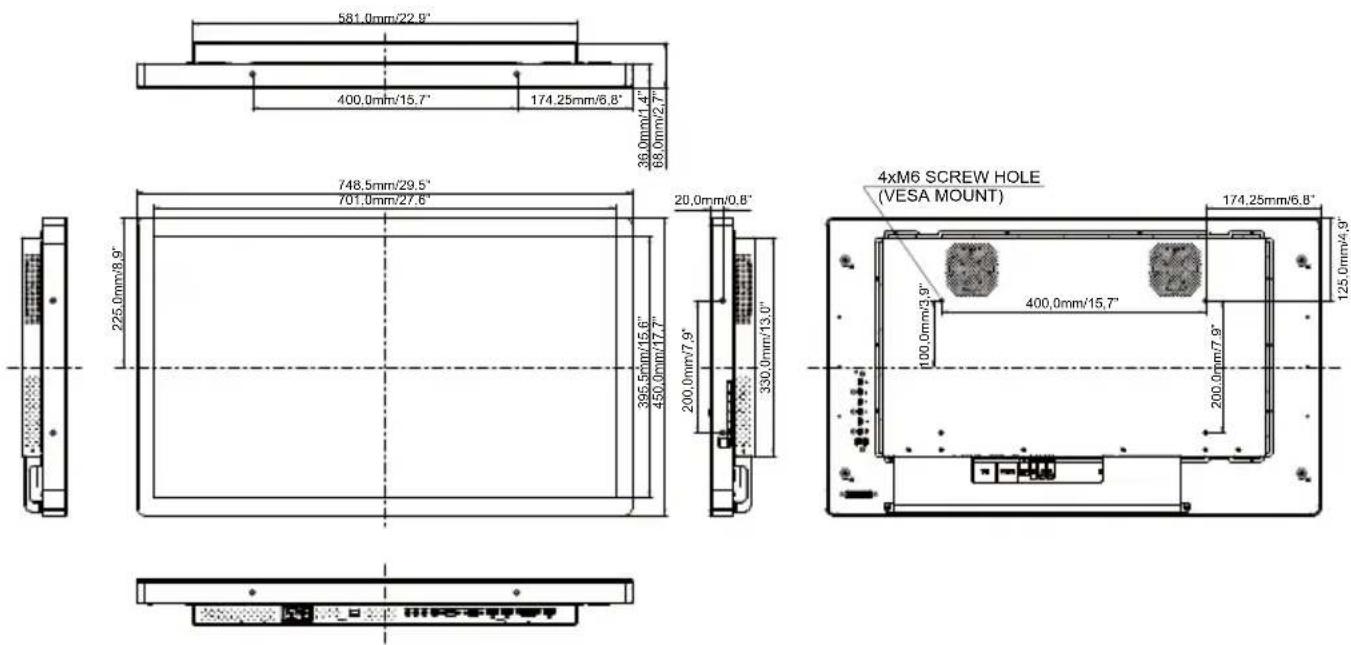

ABMESSUNGEN: ProLite TF3238MSC 36

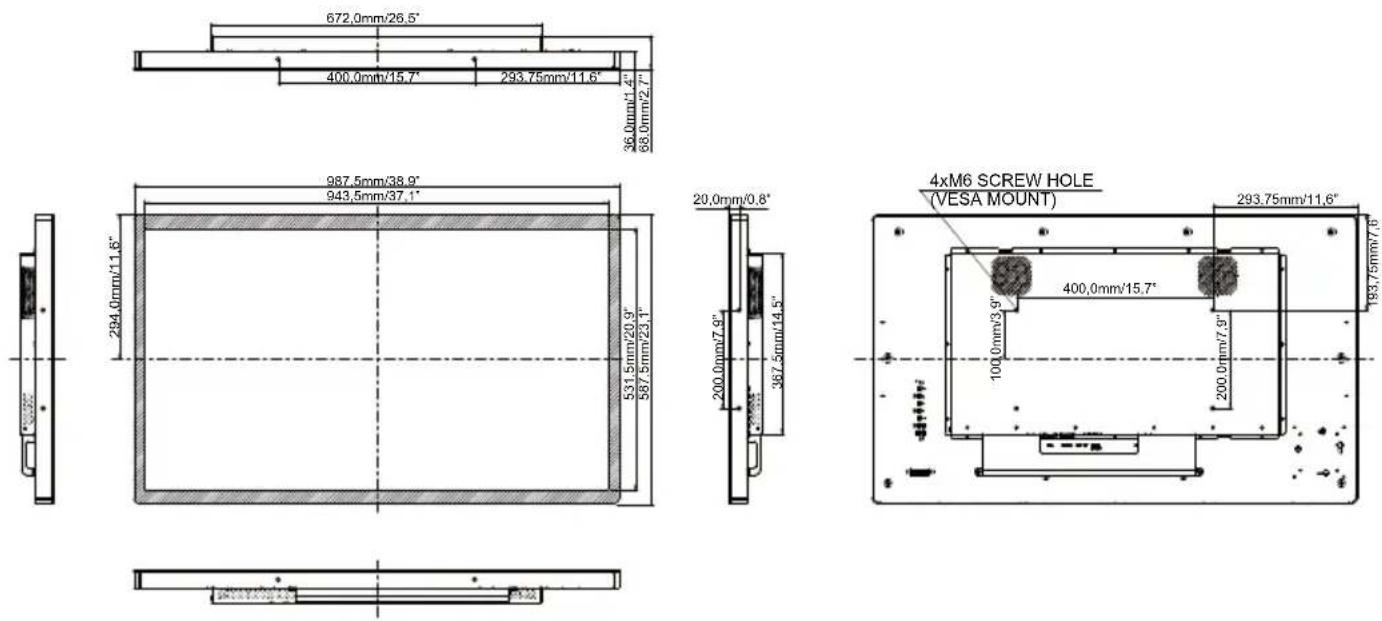

ABMESSUNGEN : ProLite TF4338MSC ....36

KONFORMES TIMING ....37

SICHERHEITSHINWEISE

ACHTUNG

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifi zierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Die Lüfungsschlitze auf der Rückseite des Gehäuses werden blockiert und es kann zu einer Überhitzung des Monitors kommen, wenn der Fuss entfernt wird. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

■ Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

- Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.

• Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
• Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.

■ Das LCD ist nicht für den Aussenbetrieb entwickelt.
■ Wenn Sie ein längeres Video Kabel als das mitgelieferte Kabel verwenden, kann es zu Bildqualitätverlusten führen. Die Touch-Funktionalität kann bei Verwendung eines USB-Kabels grösser 3m nicht garantiert werden.

BETRIEBSDAUER / ANWENDUNGSBEDINGUNGEN

Dieses Produkt ist für eine Nutzung von 24 Stunden pro Tag ausgelegt.

Das LCD ist für einen Betrieb im Quer-/Hochformat und Tisch/Pult Position (face-up) ausgelegt.

Wenn das LCD in einer Tisch/Pult oder Hochformat Position verwendet wird, schalten Sie bitte die Lüfter Funktion des Gerätes über das Menu ein.

GEISTERBILDER / BILDEINBRAND

Bitte beachten Sie, dass bei allen LCD-Bildschirmen es bauartbedingt zu Geisterbilder bzw.

Einbrenn-Eff ekten kommen kann. Dieses geschieht dann wenn statische Bilder über eine längere Zeit dargestellt werden.

Geisterbilder ist keine permanente Eigenschaft, eine statische Bilddarstellung über eine längere Zeit, sollten allerdings vermieden werden.

Um Geisterbildern entgegen zu wirken bzw. wieder zu vermindern gilt folgende Faustregel.

den Monitor über den gleichen Zeitraum, wie das Statische dargestellt wurde, ausschalten.

z.B. wurde ein statisches Bild eine Stunde lang dargestellt und dadurch Geisterbilder entstanden sind, sollte der Monitor über eine Stunde lang ausgeschalten werden um das Geisterbild wieder zu beseitigen.

Für alle LFD Produkte empfehlen wir regelmäßig bewegte Bilder darzustellen oder einen Bildschirmschoner bei Inaktivität zu verwenden. Sie könnten den Monitor auch ausschalten wenn er nicht in Gebrauch ist um solchen Eff ekten präventiv vorzubeugen.

Eine andere Möglichkeit, um das Risiko von Geisterbilder zu reduzieren ist, die Lüfter-Funktion (falls vorhanden) im Menü zu aktivieren, die Hintergrundbeleuchtung auf niedrig einzustellen und eine niedrige Helligkeitseinstellungen zu verwenden. Eine Vermeidung von starken Kontrastübergängen (Schwarz/Weiß Übergänge) im Content ist vorteilhaft.

ZUR VERWENDUNG IM ÖFFENTLICHEN BEREICH

■ Einbrenn-Eff ekt bei LCD-Bildschirmen

Wenn ein statisches Bild stundenlang dargestellt wird, verbleibt in der Nähe der Elektroden innerhalb des LCD-Bildschirms eine elektrische Ladespur, Geisterbilder / Image Persistenz können dadurch entstehen.

Image Persistenz ist keine permanente Eigenschaft.

■ Empfehlungen

Um permanent Darstellungen zu verhindern und die Lebenserwartung der LCD Anzeige zu verlängern, empfehlen wir folgendes:

1. Vermeiden Sie statische Bilder über eine längere Zeit darzustellen - ändern sie eine statische Darstellung regelmäßig.
2. Schalten Sie den Monitor, per Fernbedienung, der Zeitplan Steuerung oder der Power Management Funktion, bei Nichtbenutzung aus.
3. Wenn der Monitor in Umgebungen mit hoher Umgebungstemperatur oder in einer geschlossenen Position installiert ist, aktivieren Sie die Lüfter-, die Screen Saver- und Low Brightness-Funktionen über das Menu.
4. eine Installation von einer zusätzlichen aktive Kühlung.
5. Wir empfehlen dringend die Nutzung einer zusätzlichen aktiven Kühlung mit Ventilatoren bei längeren Betriebszeiten oder hohen Umgebungstemperaturen.

KUNDENDIENST

HINWEIS

■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

■ Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

VORSICHT

■ Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

HINWEIS

■ Die Bildschirmoberfl äche nicht mit einem rauhen Gegenstand reinigen.

■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.

Verdünner Scheuermilch Reinigungsbenzin Sprühreiniger Wachs Säuren oder Laugen

■ Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoff produkten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

LCD

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu reinigen.

SCHIRM

Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

Unterstützt Auflösungen von bis zu 1920 × 1080
◆ Hoher Kontrast 3000:1 (Typisch) / Helligkeit 500cd/m ^2 (Typisch: Ohne Touch panel) : ProLite TF3238MSC
◆ Hoher Kontrast 1100:1 (Typisch) / Helligkeit 450cd/m ^2 (Typisch: Ohne Touch panel) : ProLite TF4338MSC
Digitale Weichzeichnung von Schrift
◆ Automatisches Setup
◆ Stereo-Lautsprecher Zwei 8W-Stereo-Lautsprecher
Konform mit Plug & Play VESA DDC2B Konform mit Windows ^® XP/Vista/7/8/8,1/10
◆ Energieverwaltung (konform mit VESA DPMS)
Konform mit VESA-Montage-Standard (400mm×200mm)
◆ Glass mit Antiglare Beschichtung

PACKUNGSINHALT

Folgendes Zubehör sollte im Paket enthalten sein. Sehen Sie nach, ob alle Teile mit dem Monitor geliefert wurden. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

■ Netzkabel*
■ HDMIkabel
■ DisplayPortkabel
USBkabel
■ IR-Verlängerungskabel
■ Fernbedienung
■ Batterie (2 Stk.)
■ Klemme
■ Sicherheits-Handbuch
■ Leitfaden zur Inbetriebnahme

ACHTUNG

* Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.

Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

AUSPACKEN

① Stellen sie die Monitorverpackung in eine stabile und saubere Umgebung auf. Stellen sie die Verpackung in eine senkrechte Position und öffnen sie diese von oben, so dass Sie das obere Schaumstoff kissen entfernen könnten.
② Entfernen Sie die Kartonage-Halter.
③ Entfernen sie das obere Schaumstoff kissen und nehmen das Zubehör und den Monitor heraus.

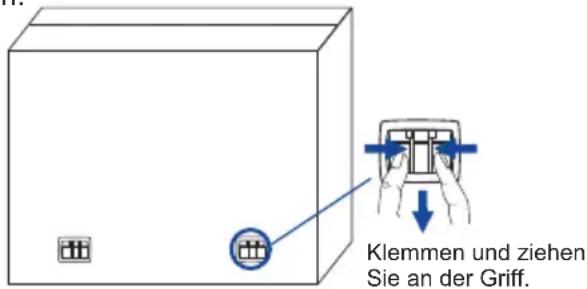

Klemmen und ziehen Sie an der Griff.

ACHTUNG

Das Transportieren und Bewegen des Monitors sollte mindestens durch zwei Personen erfolgen, andernfalls könnte er umkippen und. zerstört werden oder zu ernsthafte Verletzungen führen.

Für das Transportieren/Bewegen des Monitors, bitte die Kartonage-Halter aufbewahren.

SPEZIELLE ANMERKUNGEN ZUR TOUCHBEDIENUNG

ACHTUNG

Bitte benutzen sie keine Spitzen-, Schneidenden- oder Metallgegenstände um den Touch zu bedienen, dieses könnte zu Beschädigungen bzw. Dauerschäden am Gerät führen.

Schäden am Touchscreen die durch eine unsachgemäse Bedienung hervorgerufen werden, sind von der Garantie ausgeschlossen.

Zur Bedienung empfehlen wir einen (> R 0,8 mm) oder die Finger zu verwenden.

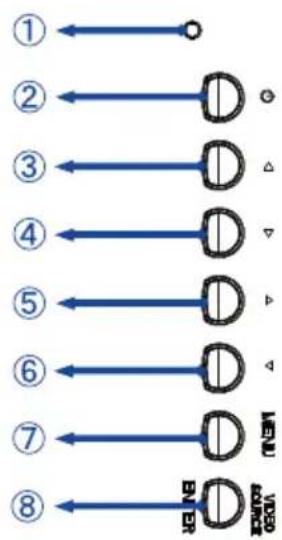

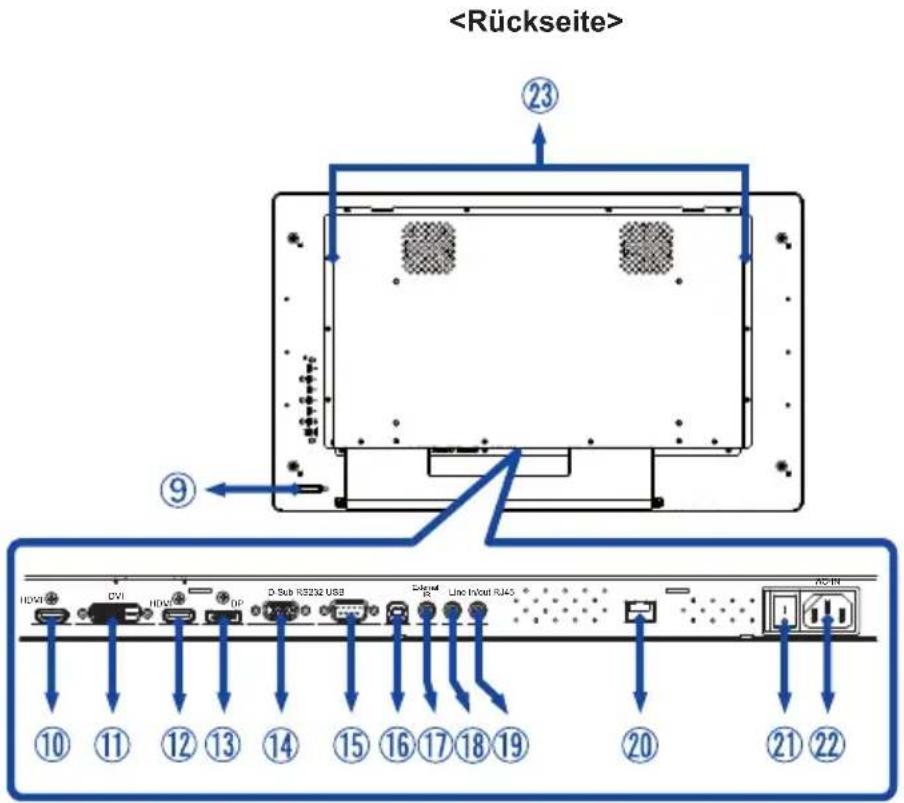

FUNKTIONSELEMENTE UND ANSCHLÜSSE : MONITOR

1	Power Indicator	Green	Normale Betrieb
		Orange Energieverwaltung
2		Ein-/ Ausschaltaste
3	▲ Taste Links / -
4	▼ Taste Rechts / +
5	►Taste Oben
6	◄Taste Unten
7	MENU Menü-Taste
8	ENTER/VIDEO SOURCE	Enter / Eingabequelle-Taste

Empty rectangular frame with no text, symbols, or markings

⑨ ②3 HDVI CVI HDV OP D Sub RS232 USB Edge# R Line Inout RJ45 NC-IN ⑩ ⑪ ⑫ ⑬ ⑭ 10 ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒

9	IR Sensor Sensor für die Fernbedienung
1012	HDMIII	HDMI1HDMI2	HDMI Anschluss
11	DVI DVI-D DVI-D Anschluss
13	DP DisplayPort DisplayPort Anschluss
14	D-sub VGA VGA Anschluss
15	RS232C	RS232C9pin	RS232C Anschluss
16	USB USB Touch USB Anschluss
17	External IR Mini jack	IR Anschluss
18	Line In	Mini Jack	Audio Eingang Anschluss
19	Line Out	Mini Jack	Kopfhöreranschluss
20	RJ45 RJ45 RJ45 Anschluss
21	AC SWITCHI(ON) / (OFF)	MAINPOWER	Hauptschalter
22	AC IN AC-INLET	AC-Anschluss( : Wechselstrom) (AC-IN)
23	SPEAKERS		Lautsprecher

INSTALLATION

ACHTUNG

■ Für eine Montage der Halterung befolgen Sie die Installationshinweise des jeweiligen Herstellers. Für die Wartung und Service dieser, ist der Hersteller der Halterung zuständig.
■ Für das transportieren und bewegen des Monitors sind mindestens zwei Personen erforderlich.
■ Bevor sie den Monitor an die Wand installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist.

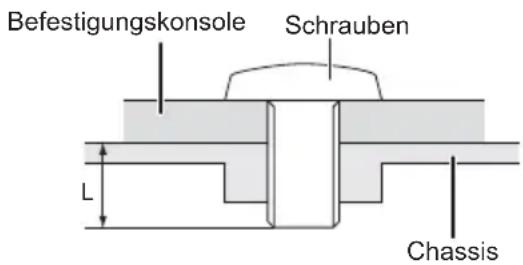

[WAND- DECKENMONTAGE]

Befestigungskonsole Schrauben L Chassis

Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M6 Schrauben mit eine max. Länge von 10 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.

[FAN]

ACHTUNG

Wenn der Bildschirm in einer Tisch/Pult Position verwendet wird, schalten Sie bitte die Lüfterfunktion des Gerätes über das Menu ein.

Ohne eingeschaltenen Lüfter, steigt die Innentemperatur und die Produktlebensdauer kann verkürzt werden.

Wenn der Bildschirm in ein externes Gehäuse eingebaut wird, bitten wir Sie eine Kühleinheit innerhalb des Gehäuses zu integrieren.

Schmutz und Staub können die Lüfterleistung und die Kühlwirkung beeinträchtigen, dieses kann zu einem kürzeren Lebenszyklus des Produkts führen. Bitte reinigen Sie das Produkt regelmäßig.

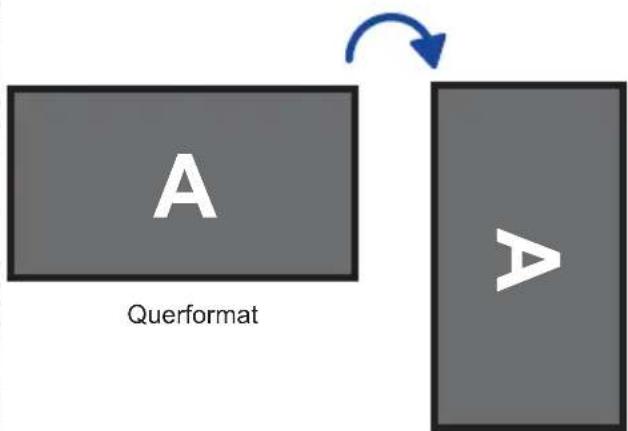

Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt.

• ProLite TF3238MSC

Verfügbar

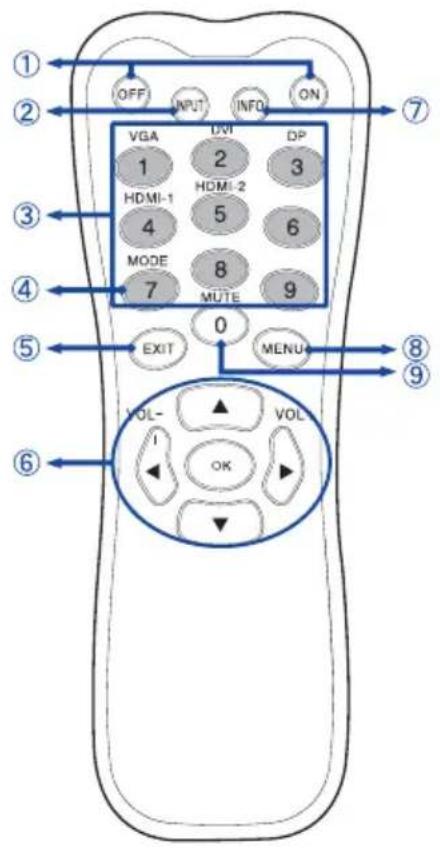

FUNKTIONSELEMENTE UND ANSCHLÜSSE : FERNBEDIENUNG

OFF INPUT INFO ON VGA 1 HDMI-1 4 MODE 7 DVI 2 HDMI-2 5 MUTE 8 DP 3 6 9 EXIT 0 MENU VOL- I OK VOL

1	ON/OFF Schaltet	den Monitor Ein oder Aus.
2	INPUT Signalquelle auswählen.
3	Number (1-9) / Input source	Fungieren als Signaleingangswahl-Tasten, wenn das Menü nicht angezeigt wird.(VGA/DVI/HDMI-1/HDMI-2/DP)
4	Number (7) / MODE	Auswahl des Bildmodus.
5	EXIT	Zurück zum vorherigen Menü oder Menü schliessen.
6	▲▼◀▶	Ermöglichen die Navigation durch ein Untermenü oder durch Einstellungen.▲: Taste Oben▼: Taste Unten◀: Taste Links▶: Taste Rechts◀ (VOLUME-): Lautstärke verringern.▶ (VOLUME+): Lautstärke erhöhen.
	OK	Ihre Auswahl bestätigen oder Änderungen speichern.
7	INFO	Gibt Informationen zur Signalquelle und Auflösung.
8	MENU	Öff net das OSD Menü des Monitors.Wird das OSD Menü bereits dargestellt wird durch betätigen dieser Taste das vorherige SUB Menü
9	Number (0)/MUTE	Aktiviert oder deaktiviert die Mute-Funktion, wenn das Menü nicht angezeigt wird.

VORBEREITUNG DER FERNBEDIENUNG

Legen sie die zwei Batterien ein um die Fernbedienung zu benutzen.

ACHTUNG

Verwenden Sie für die Fernbedienung ausschließlich Batterien des hier spezifi zierten Typs. Legen Sie niemals alte und neue Batterien gemeinsam in die Fernbedienung ein. Vergewissern Sie sich, dass die Polung der Batterie der Abbildung entspricht. Auslaufende Batteriefl üssigkeit könnte zu einer Beschädigung der Fernbedienung und zu einer Verletzung des Anwenders führen.

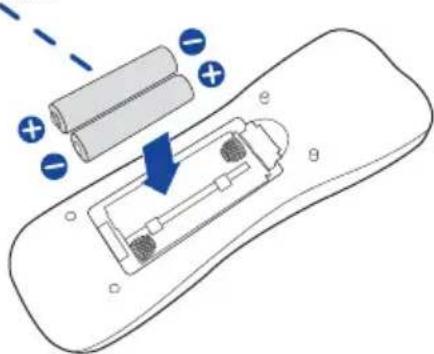

① Entfernen sie die Batterie-Abdeckung, Drücken Sie sie nach hinten in Pfeilrichtung.

② Legen Sie die zwei AAA Batterien ein. Achten sie beim Einlegen auf die angezeigte Polarität in der Fernbedienung. Batterie x 2

③ Schließen sie die Fernbedienung erneuert.

■ Bitte ersetzen Sie die Batterie der Fernbedienung wenn diese, selbst bei einem geringen Abstand zum Empfangssensor des LC Displays keine Funktion zeigt. Verwenden Sie ausschließlich Batterien des Typs AAA.

■ Bitte richten Sie die Fernbedienung immer Richtung Empfangssensor des LC Displays. Dies gewährleistet die beste Funktion.

■ Bitte verwenden Sie ausschliesslich die im Lieferumfang enthaltene original iiyama Fernbedienung. Andere auf dem Markt erhältliche Fernbedienungen werden mit diesem LC Display nicht funktionieren.

■ Gebrauchte Batterien müssen fachgerecht entsorgt werden. Bitte die lokalen Richtlinien beachten.

GRUNDFUNKTIONEN

■ Monitor Ein- oder Ausschalten

Die Monitor ist eingeschaltet und die POWER-LED Anzeige wechselt auf Grün, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. Der Monitor ist ausgeschaltet und die POWER-LED Anzeige wechselt auf rot, wenn Sie die Power Taste am Monitor oder der Fernbedienung betätigen. Drücken Sie erneuert die Powertaste um den Monitor einzuschalten.

HINWEIS

Auch bei Verwendung des Power-Management-Modus oder durch Ausschalten an der Power Taste, wird der Monitor eine geringe Menge an Strom verbrauchen. Trennen Sie das Netzkabel von der Stromversorgung, wenn der Monitor nicht in Gebrauch ist, z.B. während der Nacht, um unnötigen Stromverbrauch zu vermeiden.

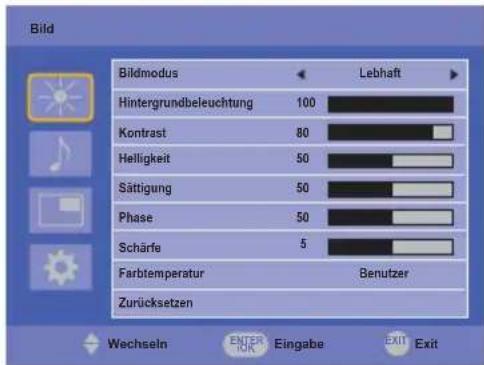

■ Anzeigen der Menu Einstellungen

Das Menü-erscheint auf dem Bildschirm, wenn Sie die MENU-Taste am Monitor oder der Fernbedienung drücken. Das Menü wird ausgeblendet wenn Sie die EXIT-Taste an der Fernbedienung erneuert drücken.

Wählen Sie eine Einstellung durch Drücken der /▲-Täste, während das Menü am Bildschirm angezeigt wird.

Wählen oder Bestätigen Sie eine Einstellung durch Drücken der ◀/▶Button, während der Menü am Bildschirm angezeigt wird.

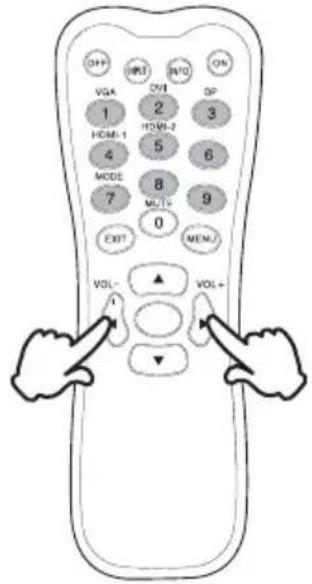

■ Einstellen der Lautstärke

Drücken Sie die ◀/▶ Taste auf der Fernbedienung um die Lautstärke zu verändern, wenn kein Menü auf dem Bildschirm angezeigt wird.

[Fernbedienung][Monitor]

OFF VGA 1 HDMI-1 2 HDMI-2 3 4 MODE 5 7 8 0 MENU 9 EXIT VOL- ▲ VOL+ ▼

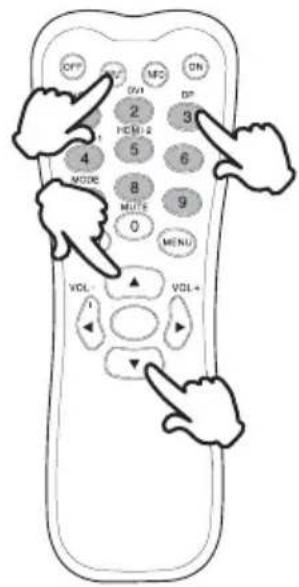

■ Wählen des Eingangssignal

Drücken Sie die VIDEO-SOURCE-Taste auf dem Monitor oder die INPUT-Taste auf der Fernbedienung, um das Eingangssignal-Menü anzuzeigen wenn das Menü nicht auf dem Bildschirm angezeigt wird. Drücken Sie die Taste ▲ / ▼ oder die Inputtaste um das Eingangssignal umzuschalten.

[Fernbedienung][Monitor]

OFF ON MC ON 2 3 HDMI 2 5 6 4 MODE 8 MUTE 9 0 MENU VOL- VOL+ 1 2 3 4 5 6 7 8 9 10

MONITOR ANSCHLIESSEN

① Schalten Sie sowohl Computer als auch Monitor aus.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Schließen Sie den Computer mit dem USBkabel an den Monitor an.
④ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑤ Schalten Sie Ihren Monitor (Hauptschalter und Ein/Aus-Schalter) sowie Computer ein.

HINWEIS

■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.
■ Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.
■ Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.
■ Die Touchfunktionalität ist ca. 5 Sek. nach dem Anschliessen des USBkabels betriebsbereit und kann mit dem Finger oder einem Stift bedient werden.
■ Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/ Hörverlust bewirken.

[Beispiel für Verbindung]

* Das Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA oder DVI-Eingang anschließen wollen.

[ Netzwerkverbindung ]

●Anschließen an ein Netzwerk

So verbinden Sie den Monitor mit einem lokalen Netzwerk.

1. Schließen Sie ein RJ45-Kabel mit den entsprechenden Anschlüssen an den Monitor und Ihrem LAN-Switch oder Router an.
2. Rufen Sie das OSD-Menü > Einstellungen > Steuerungseinstellungen auf. Wählen Sie LAN.
3. Rufen Sie als nächstes OSD-Menü > Einstellungen > Netzwerkeinstellungen > IP-Adresse DHCP oder Manuell auf

Einstellungen

• Wenn Sie sich in einer DHCP-Umgebung befinden, markieren Sie Auto Setup und wählen Sie Ein. Anschließend werden die Einstellungen für IP-Adresse, Subnetzmaske, Standard-Gateway und Primär-DNS angezeigt.
• Wenn Sie sich nicht in einer DHCP-Umgebung befinden, markieren Sie Auto Setup und wählen Sie Aus. Wenden Sie sich an Ihren IT-Administrator um Informationen zu den Einstellungen für IP-Adresse, Subnetzmaske, Standardgateway und Primärer DNS zu erhalten und geben sie diese entsprechend ein.

●Steuern des Monitors

Sobald Sie die richtige IP-Adresse für Ihren Monitor haben und der Monitor eingeschaltet oder sich im Standby-Modus befinndet, können Sie einen beliebigen Computer verwenden, der mit dem gleichen lokalen Netzwerk verbunden ist, um den Monitor zu steuern.

HINWEIS

• Sie können den Monitor nicht über die RS-232C-Anschluss steuern, wenn die LAN-Steuerung in Betrieb ist.

• Es wird empfohlen den Browser Google Chrome Version 51.0.2704.103 oder höher zu verwenden.

• Geben Sie die IP-Adresse des Monitors in der Adresszeile Ihres Browsers ein und drücken Sie die Eingabetaste.

• Die Seite mit den Einstellung wird angezeigt. INFORMATION / Bild und Ton / Bildschirm / EINSTELLUNG / ZEITPLAN / NETZWERK

Network Control

INFORMATION PICTURE & SOUND SCREEN SETTING SCHEDULE NETWORK

Information

Display

Model Name: RX-32

Serial Number: DSDMYXXXXXPP0

Status

Power Status: Power On

Video Source: DVI

Network

COMPUTER-EINSTELLUNG

■ Signaltiming

Siehe Seite 37, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

■ Windows XP/Vista/7/8/8,1/10 Plug & Play

Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play-Funktionen können unter Windows XP/Vista/7/8/8,1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird.

Installation unter Windows XP: Wenn Sie die Monitorinformationsdatei für iiyama-Monitore benötigen, können Sie diese aus dem Internet herunterladen.

http://www.iiyama.com

HINWEIS

■ Für zusätzliche Informationen über die Herunterladung des Treibers für den Touchscreen-Monitor besuchen Sie die oben angeführte Internet-Seite.

■ Monitortreiber werden in den meisten Fällen für Macintosh- oder Unix-Betriebssysteme nicht benötigt. Um weitere Informationen zu erhalten, wenden Sie sich bitte an Ihren Computerhändler.

■ Anleitung zur Inbetriebnahme des Gerätes

Schalten sie erst den Monitor an und danach den Computer.

■ MULTI-TOUCH :

Konform mit Plug & Play VESA DDC2B

Die Multitouch Funktion läuft unter Windows7/8/8,1/10 wenn der Monitor an einen DDC2B-fähigen

Computer über das mitgelieferte USB-Kabel angeschlossen wird.

■ Betriebsysteme mit Touch Unterstützung :

OS Version(Windows)	Windows
	Win 10 Win8 Win7 XP
Unterstützte Touchpunkte	multi-touch
Hinweis	Windows integrierter Treiber(kein SiS Treiber nötig)			1. Single-Touch2. für Dual-Monitor

OS Version(Linux Distribution)	Android			Linux
	6.0 5.0 ~	5.1 4.0 ~ 4.4
Unterstützte Touchpunkte	multi-touch
Unterstützte Kernel-Version	3.18 2.6.38~3.14 2.6.38~3.18
Hinweis	Treiber unterstützt Multi-Touch

OS Version (Mac OS)	Mac OS
	10.9 (Mavericks)	10.10 (Yosemite)	10.11 (El Capitan)	10.12 (Sierra)
Unterstützte Touchpunkte	single-touch
Hinweis	Ähnlich wie beim Apple Trackpad: 2-Finger-Gesten: Vergrößern / Verkleinern, Wischen 4-Finger-Gesten: Desktop anzeigen	Ähnlich wie beim Apple Trackpad: 2-Finger-Gesten: Vergrößern / Verkleinern, Wischen 4-Finger-Gesten: Desktop anzeigen Das Treiberteam muss ihnen beim hinzufügen von der PID / VID im Treiberquellcode helfen.	Ähnlich wie beim Apple Trackpad: 2-Finger-Gesten: Vergrößern / Verkleinern, Wischen 4-Finger-Gesten: Desktop anzeigen Das Treiberteam muss ihnen beim hinzufügen von der PID / VID im Treiberquellcode helfen.	Das Treiberteam muss ihnen beim hinzufügen von der PID / VID im Treiberquellcode helfen.

MONITOR BEDIENEN

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 37 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 28.

① Drücken Sie auf die MENU Taste, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den ▲ / ▼asten geändert werden können.

Bild Bildmodus Hintergrundbeleuchtung 100 Kontrast 80 Helligkeit 50 Sättigung 50 Phase 50 Schärfe 5 Farbtemperatur Benutzer Zurücksetzen Wechseln ENTER OK Eingabe EXIT Exit

② Wählen Sie den Menüpunkt aus den Sie einstellen möchten. Betätigen Sie die OK Taste auf der Fernbedienung oder die Taste ENTER auf am Monitor, um in das entsprechende Untermenu zu gelangen. Dann betätigen Sie die Tasten ▲ / ▼um die gewünschte Einstelloption zu markieren.
③ Drücken Sie erneut auf die OK Taste auf der Fernbedienung oder die Taste ENTER auf am Monitor. Verwenden Sie die Taster / um die gewünschte Einstellung vorzunehmen.
④ Drücken Sie auf die EXIT-Taste, um das Menü zu beenden. Die vorgenommenenEinstellungen werden dann automatisch gespeichert.

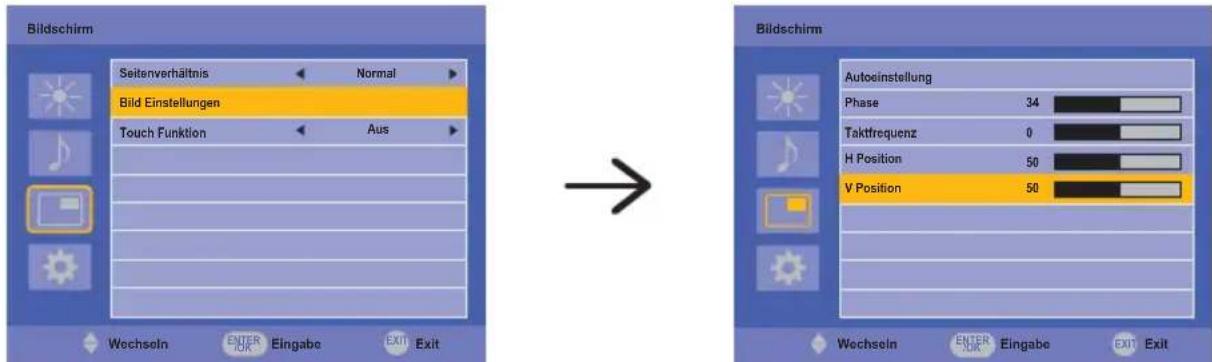

Wenn Sie z.B. die vertikale Position ändern möchten, wählen Sie das Menüelement von "Bildschirm". Wählen Sie Bildposition mit den Tasten OK auf der Fernbedienung. Nächster, Wählen Sie "Bild Einstellungen" mit den Tasten ▲ / ▼Wählen Sie Bildposition mit den Tasten OK auf der Fernbedienung. Wählen Sie "V Position" mit den Tasten ▲ / ▼

Verwenden Sie die Tasten ◀/▶, um die Einstellungen für die vertikale Position zu ändern. Hierbei sollte die vertikale Position der allgemeinen Anzeige ebenfalls entsprechend angepasst werden.

Bildschirm Seitenverhältnis Normal Bild Einstellungen Touch Funktion Aus Wechseln ENTER Eingabe EXIT Exit → Bildschirm Autoeinstellung Phase 34 Taktfrequenz 0 H Position 50 V Position 50 Wechseln ENTER Eingabe EXIT Exit

Drücken Sie zuletzt auf die EXIT-Taste, um den Vorgang zu beenden. Es werden dann alle vorgenommenen Änderungen gespeichert.

HINWEIS

■ EXIT-Taste auf der Fernbedienung kann benutzt werden, um vorhergehendes Menü zurückzubringen.
■ Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht ausgeschaltet werden.
■ Einstellungen für Bildposition, Taktfrequenz und Phase werden für jedes Signaltiming gespeichert. Alle anderen Einstellungen gelten jeweils für alle Signaltimings.

[SPERRE] * Nur bei Bedienleiste verfügbar.

● Bedienleiste Tasten :

Drücken und Halten Sie die Menü-und ▲ Tasten für ca. 5 Sekunden, damit die Bedienleiste Tasten komplett gesperrt / entsperrt werden.

● Power Tasten :

Drücken und halten Sie die Menü- und Enter Tasten für ca. 5 Sekunden, damit die Power tasten gesperrt / entsperrt werden.

● Fernbedienung Tasten :

Drücken und halten Sie die Menü-und ▶ Tasten für ca. 5 Sekunden, damit die Fernbedienung-Funktion gesperrt / entsperrt werden.

● PALM REJECTION FUNKTION - HANDBALLEN-ERKENNUNG:

Die Handballen-Erkennung ermöglicht ihnen den Touchscreen im Finger, dabei werden Berührungen auf einer großen Fläche ignoriert. große Kontaktfläche sind z.B.: Handballen, Faust, Ellenbogen, Arm usw.

Wenn Sie den Bildschirm mit einem Finger berühren wird die Handballen-Erkennung Funktion aktiviert und Befehle wie mit dem einem Handballen werden nicht erkannt.

MENÜINHALT EINSTELLEN

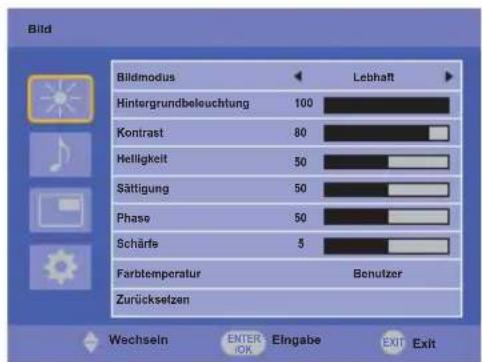

Bild Picture

Bild Bildmodus Hintergrundbeleuchtung 100 Kontrast 80 Helligkeit 50 Sättigung 50 Phase 50 Schärfe 5 Farbtemperatur Zurückselzen Leibhaft Benutzer Wechseln ENTER Eingabe EXIT Exit

Einstellungselement Problem	Zu drückende Taste
Bildmodus*3Picture Mode	Lebhaft	Für das Anzeigen von Landschaftsbildern.
	Standard	Für allgemeine Windows-Umagebungen und standardmäßige Monitoreinstellungen geeignet.
	Film	Für Film- und Videoumwelt.
	Benutzer	Benutzerspezifi sche Einstellung, die durch manuelle Bildschirm Anpassung festgelegt wird.
HintergrundbeleuchtungBacklight	Geringe Helligkeit.
Kontrast*3Contrast	Zu mattZu intensiv
Helligkeit*1,3Brightness	Zu dunkelZu hell
Sättigung*2Chroma	Zu schwachZu stark
PhasePhase	Starker "Pink-Stich"Starker "Grün-Stich"
SchärfeSharpness	Zu UnscharfZu Schart
Farbtemperatur*3Color Temp.	Kalt	Bläuliches Weiß
	Neutral	Grünliches Weiß
	Warm	Rötliches Weiß
	Benutzer	R	Zu schwachZu stark
		G
		B
ZurücksetzenReset	Abbrechen	Zurück zum Menü.
	OK	Alle Einstellungen im Bild werden zurückgesetzt.

*1 Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist.

*2 Nur HDMI und DisplayPort Eingänge.

*3 Kontrast, Helligkeit, Farbtemperatur und Bildmodus sind bei aktivem Dyn. Kontrast nicht einstellbar.

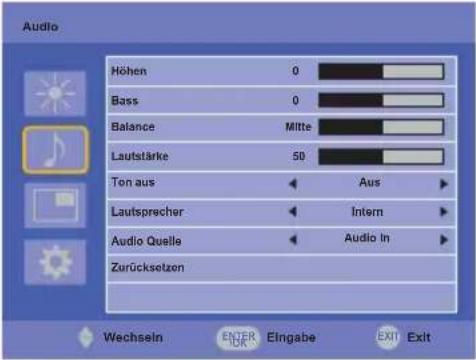

Audio Sound
Einstellungselement Problem	Zu drückende Taste
Höhen Treble	Zu schwach Zu stark
Bass Bass	Zu schwach Zu stark
Balance Balance	Lautstärke Links erhöhen Lautstärke Rechts erhöhen
Lautstärke Volume	Zu Unscharf Zu Scharf
Ton aus Mute	Aus	Stellt den Ton in der vorherigen Lautstärke wieder her.
	Ein	Schaltet den Ton vorübergehend aus.
Lautsprecher Speaker	Intern	Wählen Sie den internen Lautsprecher.
	Line-Out	Wählen Sie den externen Lautsprecher oder Kopfhörer.
Audio Quelle Audio Source	Auto	Wählen Sie den Audioeingang automatisch vor.
	Audio-In	Wählen Sie den Line-in Eingang.
Zurücksetzen Reset	Abbrechen	Zurück zum Menü.
	OK	Alle Einstellungen im Audio werden zurückgesetzt.

BildschirmScreen
Einstellungselement	Problem / Option Zu drückende Taste
Seitenverhältnis*5Aspect	Normal*2	Vergrößert das Bild auf dem Bildschirm in der Vertikalen und behält dabei das gleiche Seitenverhältnis.
	16:10*1	Alle Anzeigen im 16:10 Verhältnis darstellen.
	5:4*1	Alle Anzeigen im 5:4 Verhältnis darstellen.
	4:3*1	Alle Anzeigen im 4:3 Verhältnis darstellen.
	Original*2	Das Bild wird im 1:1 Format dargestellt.
Bild Einstellungen*3Adjust Screen	Autoeinstellung*4	Abbrechen	Zurück zum Menü.
		OK	Position, Taktfrequenz und Phase automatisch anpassen.
	Phase	Zur Korrektur von fl immerndem Text oder fl immernden Zeilen
	Taktfrequenz	Zu engZu weit
	H Position	Zu weit linksZu weit rechts
	V Position	Zu weit untenZu weit oben
Touch FunktionTouch Feature	Aus	Zurück zum Menü.
	Ein	Aktivieren der Touch-Funktion.HINWEIS Display-Wand wird deaktiviert um die Touch Leistung zu optimieren.

*1 Nur HDMI(Video) und DisplayPort Eingäng.

*2 Nur VGA und HDMI(PC) Eingäng.

*3 Nur VGA Eingäng.

*4 Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 28.

*5 Wenn die Touch-Funktion aktiviert ist, ist diese Funktion nicht verfügbar.

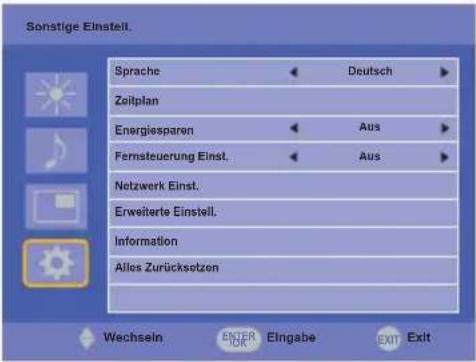

Sonstige Einstell. Setting
Einstellungselement Problem	Zu drückende Taste
Sprache Language	English	Englisch			HolländischNederlands
	Français Französisch			Polski Polnisch
	Español Spanisch			Русский	Russisch
	Deutsch	Deutsch			ItalienischItaliano
Zeitplan Schedule	Heute*1	aktuelles Datum und Uhrzeit anzeigen.Jaha/Monat/Tag/Stunde/MinuteUhrzeit einstellen / Datum einstellen
	Anzeige Uhr	Aus	Anzeige Uhr ist auf Aus eingestellt.
		Ein	Eingestellte Zeit anzeigen.
	Ein/Aus Timer	Ein-oder Ausschaltzeiten des Displays einstellen.Aus/An(Datum einstellen/Eingang/Ein Timer/Aus Timer)
Energiesparen*2Power Save	Aus	Energiesparen ist auf Aus eingestellt.
	Hoch	Alle Signal Quellen können die Standby Funktion aktivieren, aber nur das VGA-Signal diese deaktivieren, bei allen anderen Signalquellen muss der Netzschalter gedrückt werden damit das Display wieder aufwacht und ein Bild dargestellt wird.
Fernsteuerung Einst.Control Setting	Aus	Fernsteuerung Einst ist auf Aus eingestellt.
	RS-232C	Auswählen wenn RS-232C als Fernsteuerung genutzt wird.
	LAN	Auswählen wenn LAN als Fernsteuerung genutzt wird.
Netzwerk Einst.*6Network Settings	DHCP	Abbrechen		Zurück zum Menü.
		Durchführen		Sobald das Gerät verbunden sind, werden die IP-Adresse, Subnet-Maske und Standard-Gateway, Primary DNS und Secondary DNS-Einstellungen automatisch angezeigt.
	Manuell	Sie sind nicht verbunden, Kontaktieren Sie Ihren IT-Administrator um Informationen über die IP-Adresse, Subnet-Maske, Standard-Gateway, Primary DNS und Secondary DNS-Einstellungen zu erhalten.
Erweiterte Einstell.Advanced	Auto-Suche	Aus	Auto-Suche ist auf Aus eingestellt.
		Ein	Automatische Signalerkennung.
	Autoeinstellung*3	Aus	Autoeinstellung ist auf Aus eingestellt.
		Ein	Position, Taktfrequenz und Phase automatisch anpassen.

Sonstige Einstell. Setting
Einstellungselement	Problem / Option Zu drückende Taste
Erweiterte Einstell. Advanced		Querformat	Querformat Anzeige
		Hochformat	Hochformat Anzeige
		Aus	OSD Info Box ist auf Aus eingestellt.
		Ein	Beim wechseln der Signal Eingänge oder des Timings werden diese Informationen angezeigt.
		Aus	Typiches Kontrastverhältnis.
		Ein	Erhöhtes Kontrastverhältnis.
		Für dieses Model nicht verfügbar.
		Aus	iiyama Logo wird beim Einschalten nicht angezeigt.
		Ein	iiyama Logo wird beim Einschalten angezeigt.
		Pixel Verschiebung	Aus	Pixel Verschiebung ist auf Aus eingestellt.
			Ein	Ein 4x4 Pixel Block wird auf dem Bildschirm dargestellt.
		Weißbild Einblendung	Um ein Einbrennen zu vermindern, stellen Sie Dauer eines weißen Bildes ein, nachdem kein Signal mehr vorhanden ist. Aus / 15min / 30min
		Auto	Der Lüfter schaltet sich automatisch ein, wenn die Innentemperatur des Monitors 60°C oder höher erreicht.
		Aus	Lüfter ist auf Aus eingestellt.
		Ein	Lüfter ist auf An eingestellt.
Information Information		Model Name/Betriebstemp. /Software Version/LAN Version/IP Address ^ HINWEIS In der Bedienungsanleitung der Grafi kkarte fi nden Sie weitere Informationen über Änderung und Aktualisierung der Auflösung.
Alles Zurücksetzen All Reset		Abbrechen	Zurück zum Menü.
		OK	Einstellungen ab Werk werden wiederhergestellt.

*1 Sie müssen diesen Wert einstellen, wenn Sie den "On / Off Timer" verwenden.

*² RS-232C Befehle können jeden beliebige Energiespar Modus beenden.

*3 Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 28.

*4 Wenn der Bildschirm in einer Tisch/Pult Position verwendet wird, schalten Sie bitte die Lüfterfunktion des Gerätes über das Menu ein.

*5 IP Adresse wird nur angezeigt, wenn das LANkabel angeschlossen ist.

*6 kann nur verwendet werden, wenn LAN als Steuerungseinstellung ausgewählt ist.

BILDSCHIRMEINSTELLUNGEN

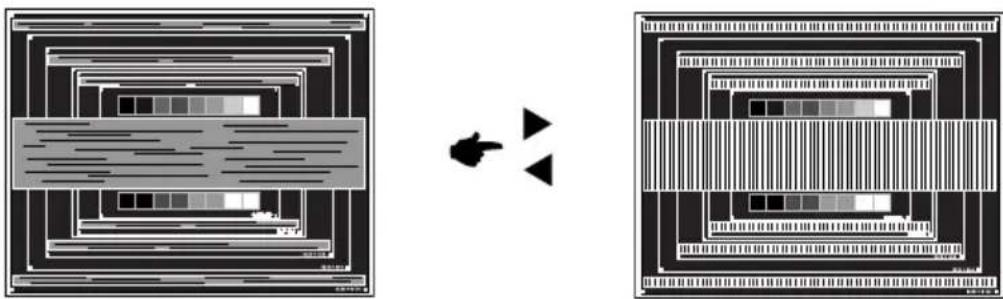

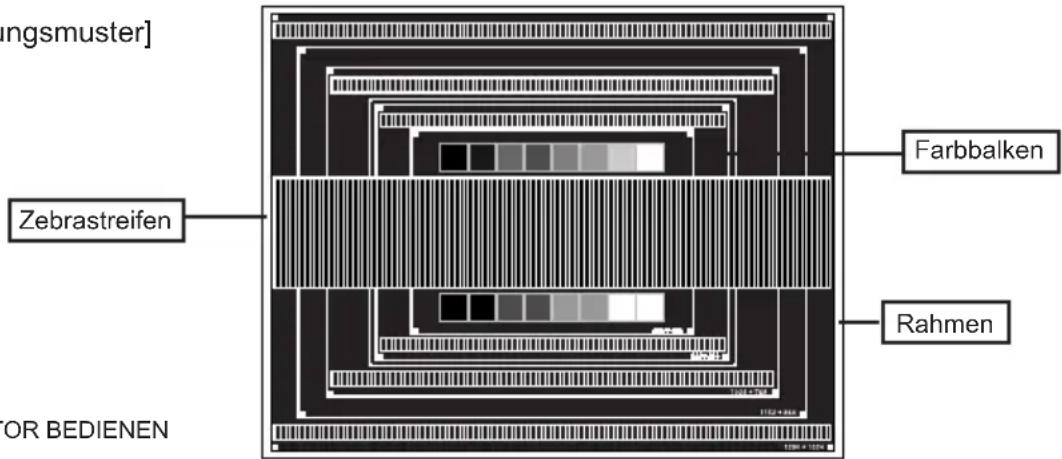

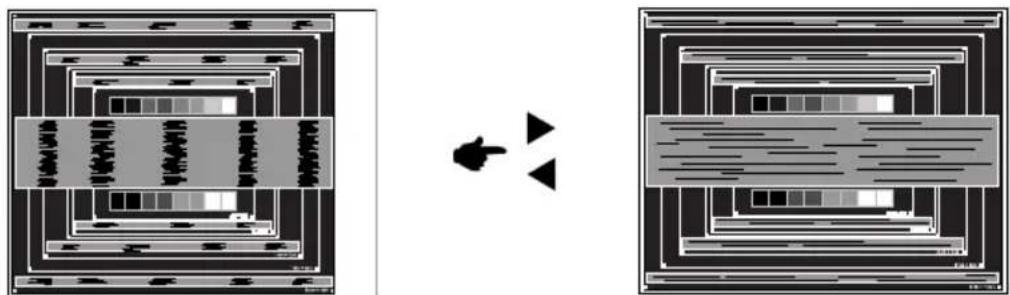

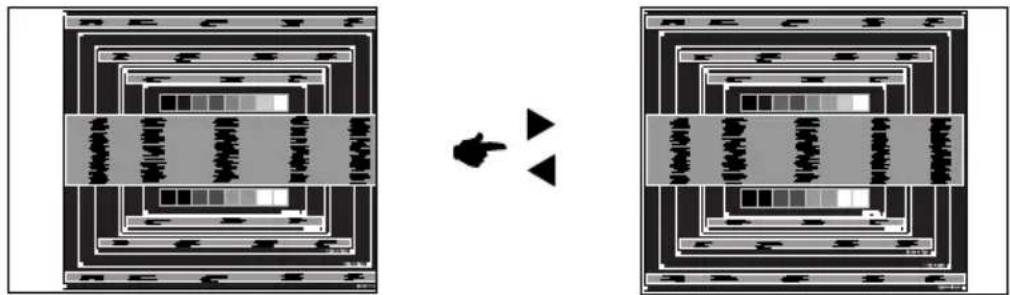

Um die best mögliche Bildqualität unter Verwendung des Analog Einganges zu erhalten, folgen Sie bitte dieser Beschreibung:

■ Im Handbuch bedeutet "BILDSCHIRMEINSTELLUNGEN" die Einstellung der Bildposition, die Minimierung von Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor.
■ Der Monitor ist für eine optimale Auflösung von 1920 × 1080 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. Wir empfehlen, den Monitor im normalen Gebrauch nur mit einer Auflösung von 1920 × 1080 Bildpunkten zu betreiben.
■ Texte oder Linien können verwischt oder in anderen Dicken dargestellt werden, wenn das Monitorbild vergrössert dargestellt wird.
■ Sie sollten Bildlage über das OSD Monitors anpassen. Veränderung dieser Parameter über den Computer können zu Darstellungsfehlern führen.
■ Bitte nehmen Sie erst Eingaben vor, wenn das Gerät bereits mindestens 30 Minuten eingeschaltet ist ("Aufwärmphase").
■ Nach dem automatischen Set-Up werden eventuell weitere Einstellungen erforderlich, bedingt durch die gewünschte Auflösung oder die Signaleinstellung.
■ Die Auto Set-up Funktion kann nur korrekt arbeiten, wenn das Test.bmp auf dem Display dargestellt wird. Anderenfalls muss die Einstellung des Displays via H-GROSE und GELDSTRAFE von Hand vorgenommen werden.

Es gibt zwei Möglichkeiten der Bildschirmeinstellung. Entweder nehmen Sie die automatische Einstellung von Position, Taktfrequenz und Phase oder Sie stellen alles manuell ein.

Wenn der Monitor an einen neuen Computer angeschlossen wird, oder die Auflösung gewechselt wird, nutzen Sie das automatische Set-Up.

Wenn es bei der Bildwiedergabe fl ackert, unscharf ist oder die Bildgrösse nicht passt, nachdem Sie das automatische Set-Up haben laufen lassen, dann müssen Sie manuell nachjustieren. Beide Einstellungen sollten unter Verwendung des Testbildes (Test.bmp) vorgenommen werden. Das Testbild erhalten Sie via Internet auf der iiyama Homepage (http://www.iiyama.com/de).

Dieses Handbuch erklärt Einstellungen unter Windows® OS.

① Stellen Sie die empfohlene Auflösung des Monitors ein.
② Richten Sie die Test.bmp als Hintergrundbild ein.

HINWEIS

■ Folgen Sie dabei den Anweisungen Ihres Computer-Handbuchs.
■ Test.bmp läuft bei einer Auflösung von 1280 × 1024. Gehen Sie sicher, daß Sie die Bildschirmposition in der Dialogbox für den Bildschirmhintergrund auf "zentriert" eingestellt haben. Wenn Sie Microsoft® PLUS! 95/98 verwenden, löschen Sie bitte die Einstellung "Ausdehnen des Hintergrundbildes über den gesamten Bildschirm".

[Einstellungsmuster]

ngsmuster] Zebrastreifen OR BEDIENEN Farbbalken Rahmen

③ Manuelle Bildanpassung.
④ Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein.
⑤ Stellen Sie die V Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl äche ausfüllt.

⑥ 1) Stellen Sie die H Position so ein, dass die linke Seite des Bildrandes auf die linke Seite der Bildschirmfl äche wandert.

    subgraph Left
        J["Arrow"] --> K["Arrow"]
    end

2) Vergrössern Sie die rechte Seite des Bildrandes auf der Bildschirmfl äche, indem Sie die "Taktfrequenz"-Einstellung verändern.

    subgraph Left
    G["Input"] --> H["Arrow to Right"]
    I["Arrow to Left"] --> J["Arrow to Right"]
    end

    style Left fill:#f9f,stroke:#333
    style Right fill:#bbf,stroke:#333

HINWEIS

■ Wenn die linke Seite des Bildschirmrandes während der "Taktfrequenz"-Einstellungen nach rechts wandert, wiederholen Sie bitte entsprechend Schritt 1) und 2).
■ Mit der "Taktfrequenz"-Einstellung können auch vertikale wellenförmige Linien bei Zebra-Mustern korrigiert werden.
■ Während der "Taktfrequenz"-, "H Position"- und "V Position"-Einstellungen kann das Bild fl ackern.
■ Sollte nach der "Taktfrequenz"-Einstellung das dargestellte Bild breiter oder schmäler als die Displayfl äche sein, wiederholen Sie bitte die Justage ab Punkt③.

⑦ Stellen Sie mit der "Phase"-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein.

■ Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die "Taktfrequenz" - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte ⑥ und ⑦Lässt sich das Problem durch optimieren der "Taktfrequenz" – Einstellung nicht beheben, vermindern Sie bitte die Bildwiederholfrequenz (60Hz) und wiederholen Sie dann die Einstellung ab Schritt ③.
■ Stellen Sie die "H Position" nach der "Phase"-Einstellung ein, wenn sich die horizontale Position während der Einstellung verändert.

⑧ Stellen Sie Helligkeit und Farbtemperatur nach Ihren Wünschen ein, nachdem Sie die Taktfrequenz- und Phase-Einstellungen beendet haben. Stellen Sie auch wieder ihren bevorzugten Bildschirmhintergrund ein.

ENERGIEVERWALTUNG

Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird.

Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfi guration zu finden.

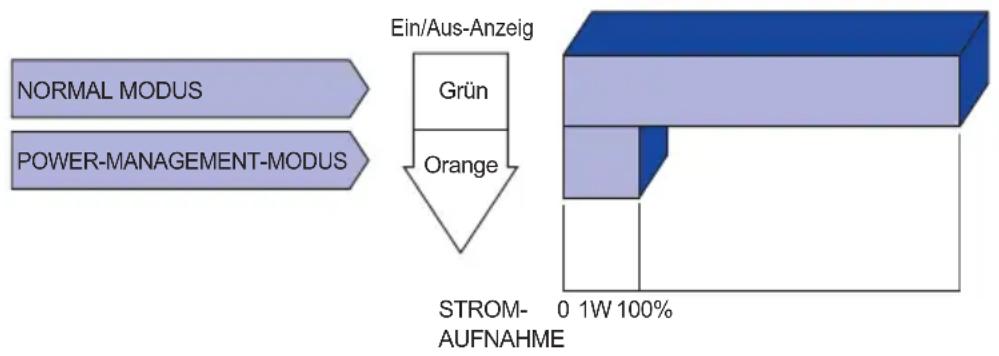

■ Energieverwaltungsmodus

Wenn das H-Sync-Signal, das V-Sync-Signal bzw. die H- und V-Sync-Signale vom Computer nicht aktiv sind, geht der Monitor in den Energieverwaltungsmodus über, in dem der Stromverbrauch auf weniger als 1,0W reduziert wird. Der Bildschirm wird dunkel. Sie können den Monitor aus dem Energieverwaltungsmodus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder die Maus bewegen.

HINWEIS

■ Selbst wenn sich der Monitor im Energieverwaltungsmodus befindet, verbraucht er Strom. Sie sollten den Monitor daher immer ganz ausschalten, wenn Sie ihn für einen längeren Zeitraum, z.B. in der Nacht oder am Wochenende, nicht verwenden, um unnötigen Stromverbrauch zu vermeiden.
Es kann u.U. vorkommen, dass das Videosignal vom Computer aktiv ist, das H-oder V-Sync-Signal dagegen fehlt. In diesem Fall funktioniert die Funktion zur ENERGIEVERWALTUNG u.U. nicht korrekt.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem Abhilfe

① Kein Bild.
□ Steckt das Stromkabel richtig?
□Hauptschalter auf ON?
☐Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom Steht der vorhanden ist.
□ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□Drehen Sie Kontrast und/oder Helligkeit auf.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
□Entspricht das Signal Timing den Werten des Monitors?
☐Falls der Monitor im Power Management Mode ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
② The screen is not synchronized.
□Ist das Signalkabel richtig eingesteckt (verpolt)?
□Entspricht das Signal Timing den Werten des Monitors?
☐Entspricht der Videoausgangspegel den Spezifi kationen des Monitors?
③ Das Bild ist nicht in der Mitte.
□Entspricht das Signal Timing den Werten des Monitors?
④ Das Bild ist zu dunkel oder zu hell.
□Entspricht der Videoausgangspegel den Spezifi kationen des Monitors?
⑤ Das Bild wackelt.
□Entspricht die Spannungsversorgung den Spezifi kationen des Monitors?
□Entspricht das Video Timing den Spezifi kationen des Monitors?
⑥ Kein Ton.
☐ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.
□Das Audiokabel ist richtig angeschlossen.
□Erhöhen Sie die Lautstärke.
□Stummschaltung ist AUS.
☐Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifi kationen des Monitors.
⑦ Der Sound ist zu laut oder zu leise.
☐Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifikationen des Monitors.
⑧ Seltsam Geräusche sind zu hören.
Das Audiokabel ist richtig angeschlossen.
⑨ Touchscreen zeigt keine Reaktion.
□ Ist das USB Kabel korrekt angeschlossen?
□ Ist die Touch Treiber Software installiert?
⑩ Die Touchposition weicht ab.
□Wurde die Kalibrierung Funktion durchgeführt?
32 FEHLERSUCHE

Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung.

ANHANG

Irrtum und Änderungen in Design und Spezifi kationen vorbehalten.

TECHNISCHE DATEN : ProLite TF3238MSC

Touch Screen	Technologie Kapazitiv, geschützt 12points
	Lichtdurchlässigkeit 84%
	Glas Härtegrad 7H
	Glas Dicke 3mm
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 32"
LCD-Fläche	Panel-technologie	RGB
	Grösse Diagonal: 32" (80cm)
	Lochabstand 0,3637mm H × 0,3637mm V
	Helligkeit 500cd/m	^2 (Typisch: Ohne Touch panel)
	Kontrastrate 3000 : 1 (Typisch)
	Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch)
	Reaktionszeit	8ms (Grau zum Grau)
Anzeigefarben		Ca.16,7M
Sync-Frequenz		Analog: Horizontal: 30,0-83,0kHz, Vertikal: 50-76HzDigital: Horizontal: 30,0-83,0kHz, Vertikal: 23-76Hz
Maximale Auflösung		1920 × 1080, 2,1 Megapixel
Eingangsanschluss VGA, DVID, HDMI×2, DisplayPort
Eingangs-Audioanschluss		Minibuchse
LAN		RJ45
Serielle Schnittstelle		RS 232C In
Plug & Play		VESA DDC2B ^TM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI
Eingangs-Audiosignal		Maximal 2Vrms
IR-Verlängerungs Anschluss		Minibuchse
Kopfhöreranschluss		RCA (L/R)
Lautsprecher		8W×2 (Stereolautsprecher)
Maximale Bildschirmgröße		698,40mm B × 392,85mm H / 27,5" B × 15,5" H
Netzquelle		100-240VAC, 50-60Hz, 1,2A
Stromverbrauch*		Typisch 60W, Energieverwaltungsmodus: Maximal 1,0WEnergieeffizienzklasse: B
Abmessungen / Gewicht		748,5 × 450,0 × 68,0mm / 29,5 × 17,7 × 2,7 " (B×H×T), 14,5kg / 31,9lbs
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 90% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / 4 bis 140°FLuftfeuchtigkeit 90% (nicht kondensierend)
Zertifi kate		CB, CE, CU, TÜV-Bauart, cULus

TECHNISCHE DATEN : ProLite TF4338MSC

Touch Screen	Technologie Kapazitiv, geschützt 12points
	Lichtdurchlässigkeit 84%
	Glas Härtegrad 7H
	Glas Dicke 3mm
	Schnittstellen USB serielle Übertragung
Grösse-Kategorie 43"
LCD-Fläche	Panel-technologie	RGB
	Grösse Diagonal: 43" (108cm)
	Lochabstand 0,4902mm H × 0,4902mm V
	Helligkeit 450cd/m	2 (Typisch: Ohne Touch panel)
	Kontrastrate 1100 : 1 (Typisch)
	Ansichtbereich Horizontal: 178 Grad, Vertikal: 178 Grad (Typisch)
	Reaktionszeit	12ms (Grau zum Grau)
Anzeigefarben		Ca.16,7M
Sync-Frequenz		Analog: Horizontal: 30,0-83,0kHz, Vertikal: 50-76HzDigital: Horizontal: 30,0-83,0kHz, Vertikal: 23-76Hz
Maximale Auflösung		1920 × 1080, 2,1 Megapixel
Eingangsanschluss VGA, DVID, HDMI×2, DisplayPort
Eingangs-Audioanschluss		Minibuchse
LAN		RJ45
Serielle Schnittstelle		RS 232C In
Plug & Play		VESA DDC2B ^TM
Eingangs-Sync-Signal		Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI
Eingangs-Audiosignal		Maximal 2Vrms
IR-Verlängerungs Anschluss		Minibuchse
Kopfhöreranschluss		RCA (L/R)
Lautsprecher		8W×2 (Stereolautsprecher)
Maximale Bildschirmgröße		941,18mm B × 529,41mm H / 36,6" B × 20,6" H
Netzquelle		100-240VAC, 50-60Hz, 1,2A
Stromverbrauch*		Typisch 75W, Energieverwaltungsmodus: Maximal 1,0WEnergieeffizienzklasse: A
Abmessungen / Gewicht		987,5 × 587,5 × 68,0mm / 38,9 × 23,1 × 2,7 " (B×H×T), 21,6kg / 47,6lbs
Umgebungsbedingungen		Betrieb: Temperatur 0 bis 40°C / 32 bis 104°FLuftfeuchtigkeit 90% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / 4 bis 140°FLuftfeuchtigkeit 90% (nicht kondensierend)
Zertifikate		CB, CE, CU, TÜV-Bauart, cULus

HINWEIS * USB- oder Audiogeräte sind nicht angeschlossen.

ABMESSUNGEN : ProLite TF3238MSC

ABMESSUNGEN : ProLite TF4338MSC

Video Mode			Horizontal-Frequenz	Vertical-Frequenz	Dot Clock
VESA	VGA	640 × 480 31,	469kHz 59,940Hz 25,175MHz
		720 × 400 31,	467kHz 70,080Hz 28,320MHz
	SVGA 80	0 × 600 37,879kHz 60,317Hz 40,000MHz
	XGA	1024 × 768 48,363kHz 60,004Hz 65,000MHz
		1280 × 720 44,720kHz 60,000Hz 74,500MHz
	SXGA 12	80 × 1024	63,981kHz 60,020Hz 108,000MHz
			79,976kHz 75,025Hz 135,000MHz
	WSXGA+	1680 × 1050 65,290kHz 59,954Hz 146,250MHz
	Full HD 19	20 × 1080 67,500kHz 60,000Hz 148,500MHz
	480p 60	Hz 31,469kHz 59,940Hz 27,000MHz
	576p 50	Hz 31,250kHz 50,000Hz 27,000MHz
HD	720p 50	Hz 37,500kHz 50,000Hz 74,250MHz
	720p 60	Hz 45,000kHz 60,000Hz 74,250MHz
	1080p 24	Hz 27,000kHz 24,000Hz 74,250MHz
	1080p 30	Hz 33,750kHz 30,000Hz 74,250MHz
	1080p 50	Hz 56,250kHz 50,000Hz 148,500MHz
	1080p 60	Hz 67,500kHz 60,000Hz 148,500MHz
