ProLite B2283HS-B1 - Bildschirm IIYAMA - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Iiyama
Modell	ProLite B2283HS-B1
Bildschirmdiagonale	54,6 cm (21,5 Zoll)
Auflösung	1920 x 1080 (Full HD)
Panel-Typ	IPS
Seitenverhältnis	16:9
Helligkeit	250 cd/m²
Kontrastverhältnis	1000:1 (statisch)
Reaktionszeit	4 ms
Betrachtungswinkel	178° / 178°
Anschlüsse	D-Sub, DVI-D, HDMI, Audio-Eingang
Lautsprecher	2 x 2 W integriert
VESA-Halterung	100 x 100 mm
Stromverbrauch (typisch)	22 W
Stromverbrauch (Standby)	< 0,5 W
Gewicht (mit Standfuß)	ca. 4,5 kg
Abmessungen (mit Standfuß)	506 x 395 x 210 mm
Farbe	Schwarz
Energieeffizienzklasse	A

Häufig gestellte Fragen - ProLite B2283HS-B1 IIYAMA

Wie reinige ich den Bildschirm des Iiyama ProLite B2283HS-B1?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Keine aggressiven Reinigungsmittel oder scheuernde Materialien. Schalten Sie den Monitor vor der Reinigung aus.

Welche Auflösung wird für den Iiyama ProLite B2283HS-B1 empfohlen?

Die native Auflösung beträgt 1920 x 1080 (Full HD). Stellen Sie diese Auflösung in den Anzeigeeinstellungen Ihres Computers ein.

Wie schließe ich externe Lautsprecher an den Monitor an?

Der Monitor verfügt über einen Audio-Eingang. Verbinden Sie das Audiokabel Ihrer Lautsprecher mit diesem Eingang. Die integrierten Lautsprecher werden dadurch nicht deaktiviert.

Kann ich den Monitor an der Wand montieren?

Ja, der Monitor unterstützt die VESA-Halterung mit 100 x 100 mm. Verwenden Sie eine geeignete Wandhalterung.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie die Stromversorgung, das Videokabel und ob der richtige Eingang ausgewählt ist. Drücken Sie die Taste Source am Monitor, um zwischen den Anschlüssen zu wechseln.

Wie kann ich die Bildschirmeinstellungen anpassen?

Über das On-Screen-Display (OSD) können Sie Helligkeit, Kontrast, Farbe und andere Parameter einstellen. Drücken Sie die Menü-Taste am Monitor.

Ist der Monitor energieeffizient?

Ja, der Monitor hat die Energieeffizienzklasse A und verbraucht typisch 22 W. Im Standby-Modus liegt der Verbrauch unter 0,5 W.

Welche Garantie gilt für den Iiyama ProLite B2283HS-B1?

Iiyama gewährt in der Regel 3 Jahre Garantie, einschließlich einer kostenlosen Abholung und Rücksendung. Details entnehmen Sie der Garantieurkunde.

Kann ich den Monitor mit einem Mac verwenden?

Ja, der Monitor ist kompatibel mit Macs. Verwenden Sie den HDMI-Anschluss für eine einfache Verbindung. Eventuell müssen Sie die Auflösung anpassen.

Wie kann ich den Monitor auf die Werkseinstellungen zurücksetzen?

Navigieren Sie im OSD-Menü zu Setup und wählen Sie 'Reset'. Bestätigen Sie die Auswahl. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

BEDIENUNGSANLEITUNG ProLite B2283HS-B1 IIYAMA

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

DEUTSCH

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser LCD Flachbildschirm entspricht den Anforderungen der EG/EU Richtlinien 2014/30/EU, "EMV Richtlinie", 2014/35/EU, "Niederspannungsrichtlinie", 2009/125/EG, "ErP Richtlinien" und 2011/65/EU, "RoHS Richtlinien".

Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind.

Modell Nr. : PL2283H

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT ....1

SICHERHEITSHINWEISE ....1

BESONDERE HINWEISE ZU LCD-MONITOREN ....3

KUNDENDIENST 3

REINIGUNGSHINWEISE ....3

VOR DER BEDIENUNG DES MONITORS ....4

LEISTUNGSMERKMALE 4

PACKUNGSINHALT 4

WAND- DECKENMONTAGE 5

INSTALLATION DES MONITORFUSSES : ProLite B2283HS ......6

INSTALLATION DES MONITORFUSSES : ProLite E2283HS .....7

FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2283HS..8

FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2283HS..9

MONITOR ANSCHLIESSEN : ProLite B2283HS ....10

MONITOR ANSCHLIESSEN : ProLite E2283HS 11

COMPUTER-EINSTELLUNG 12

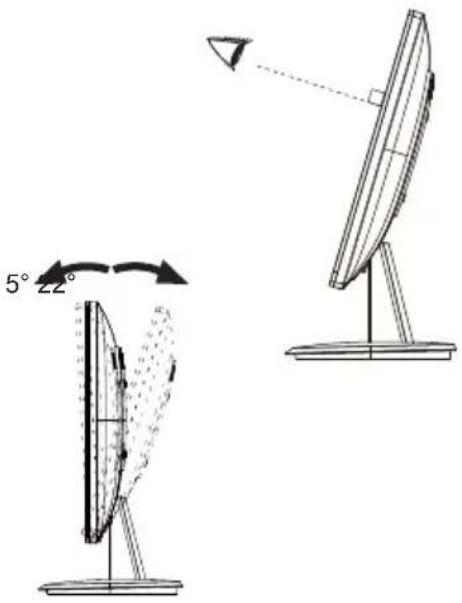

ANSICHTWINKEL EINSTELLEN : ProLite E2283HS ......12

AUSTRICHTUNG DER HÖHE UND DES

BETRACHTUNGSWINKELS : ProLite B2283HS ....13

DREHUNG DES PANELS : ProLite B2283HS ....13

MONITOR BEDIENEN 14

MENÜINHALT EINSTELLEN 15

BILDSCHIRMEINSTELLUNGEN 21

ENERGIEVERWALTUNG 24

FEHLERSUCHE 25

Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama.com.

SICHERHEITSHINWEISE

ACHTUNG

Sollten Sie irgendwelche unnormalen Erscheinungen wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind spannungsführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifi zierten Spannungswerte. Die Benutzung einer falschen Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand.

Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Die Lüfungsschlitze auf der Rückseite des Gehäuses werden blockiert und es kann zu einer Überhitzung des Monitors kommen, wenn der Fuss entfernt wird. Die Aufstellung des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor bewegen, müssen Sie vorher den Monitor ausschalten, den Netzstecker ziehen und darauf achten, dass das Signalkabel abgezogen ist. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder Kurzschlüssen führen.

NETZSTECKER ZIEHEN

Sollten Sie den Monitor über langere Zeit nicht benützen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken des Netzteiles oder der Kabel immer den Stecker in die Hand. Ziehen Sie niemals an der Leitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

CHTUNG: VERLETZUNGSGEFAHR FÜR FINGER UND HÄNDE

■ Achten Sie beim Ändern der Höhe und des Winkels darauf, sich nicht die Finger einzuklemmen.
■ Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. (Nur bei höhenverstellbaren Monitore)

HINWEIS ZU 24/7 BETRIEB

Dieses Produkt ist nicht speziell für ein Einsatz im 24h/7Tage Betrieb entwickelt worden.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10 Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

BESONDERE HINWEISE ZU LCD-MONITOREN

Die folgenden Symptome stellen keine Störung dar, sondern sind normal:

HINWEIS

■ Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. In diesem Fall stellen Sie bitte die Bildgrösse richtig ein.
■ Leicht ungleiche Helligkeit je nach verwendetem Desktop-Layout.
■ Sollten Sie nachdem Sie ein Bild über Stunden unverändert angezeit haben, auf ein neues Bild wechseln, kommt es bauartbedingt zu einem sogenannten Geisterbild. Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus.

KUNDENDIENST

HINWEIS

■ Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an Ihren Fachhändler, der Ihnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

REINIGUNGSHINWEISE

ACHTUNG

■ Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

VORSICHT

■ Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

HINWEIS

■ Die Bildschirmoberfl äche nicht mit einem rauhen Gegenstand reinigen.

■ Verwenden Sie unter keinen Umständen scharfe Reinigungsmittel wie nachfolgend aufgeführt. Diese Mittel beschädigen die Bildschirmoberfläche und greifen das Finish an.

Verdünner

Scheuermilch Wachs

Reinigungsbenzin

Sprühreiniger Säuren oder Laugen

■ Längerer Kontakt des Gehäuses mit Gummi- oder Kunststoff produkten kann das Finish angreifen.

GEHÄUSE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

LCD

SCHIRM

Wir empfehlen das Display regelmässig mit einem trockenen weichen Tuch zu reinigen.

Bitte benutzten Sie keine Papiertücher, dies könnte das LCD beschädigen.

VOR DER BEDIENUNG DES MONITORS

LEISTUNGSMERKMALE

Unterstützt Auflösungen von bis zu 1920 × 1080
- Hoher Kontrast 1000:1 (Typisch), Erw. Kontrast Funktion ist verfügbar / Helligkeit 250cd/m² (Typisch)
◆ Schnelle Reaktionszeit 1ms (Grau zum Grau)
Blauton Reduzierung
Digitale Weichzeichnung von Schrift
◆ Automatisches Setup
◆ Stereo-Lautsprecher Zwei 1W-Stereo-Lautsprecher
Konform mit Plug & Play VESA DDC2B Konform mit Windows ^® Vista/7/8/8,1/10
◆ Energieverwaltung (konform mit VESA DPMS)
Konform mit VESA-Montage-Standard (100mm×100mm)
◆ Aufnahmevorrichtung für Diebstahlsicherung

PACKUNGSINHALT

Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

■ Netzkabel ^*1

■ DVI-D Kabel

■ Audiokabel

■ Bodenplatte

■ Ständer*2

■ Schrauben fur Sckelfestlegung (3 Stk.) ^*3

■ Sicherheits-Handbuch

■ Leitfaden zur Inbetriebnahme

ACHTUNG

*1 Die Werte für das Netzkabel, das in Gegenden mit einer Stromversorgung von 120V geliefert wird, sind 10A/125V. Wenn Sie ein Netzteil mit höheren Werten verwenden, müssen Sie ein Netzkabel mit Werten von 10A/250V benutzen.

Wenn Sie allerdings ein Netzkabel verwenden, das nicht von iiyama bereitgestellt wird, haben Sie kein Anrecht auf jegliche durch Garantien abgedeckte Schadensersatzansprüche, falls es zu Problemen oder Schäden kommen sollte.

*2 Zubehör für ProLite E2283HS.

*3 Zubehör für ProLite B2283HS.

WAND- DECKENMONTAGE

ACHTUNG

■ Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.
■ Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt.

INSTALLATION DES MONITORFUSSES : ProLite B2283HS

ACHTUNG

■ Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann es zu Verletzungen oder Beschädigungen kommen.
■ Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
■ Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor fl ach mit dem Display nach unten zeigend auf den Tisch.
② Installieren sie den Bodenplatte an den Monitor.
③ Verwenden Sie die beigefügte Schraube um die Bodenplatte zu befestigen.

Schraube zur Befestigung der Bodenplatte

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor fl ach mit dem Display nach unten zeigend auf den Tisch.
② Lösen Sie die Schraube zuerst um die Bodenplatte zu entfernen.

Stellen Sie den Monitor auf, halten sie diesen an der Oberseite mit einer Hand fest und drücken sie den Stopper auf der Rückseite um die Höhe zu verstellen. Vorsicht beim Drücken des Stoppers, die Höhe kann sich sprunghaft verändern.

INSTALLATION DES MONITORFUSSES : ProLite E2283HS

ACHTUNG

■ Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, kann es zu Verletzungen oder Beschädigungen kommen.
■ Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.
■ Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.
② Halten Sie den Monitor und führen sie den Ständer in die Halterung bis er einrastet.
③ Halten Sie den Monitor und führen sie die Bodenplatte in den Ständer bis sie einrastet.

① Legen Sie ein weiches Tuch auf den Tisch, um den Monitor nicht zu verkratzen. Legen Sie den Monitor flach mit dem Display nach unten zeigend auf den Tisch.
② Drücken Sie die Hacken nach innen und ziehen sie die Bodenplatte vom Ständer ab.
③ Drücken Sie den Stopper an der Oberseite des Ständers um diesen zu entfernen.

FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite B2283HS

Orange: Energieverwaltung

② Ein/Aus-Schalter ( ⏻ )
③ Menü / Auswahl-Taste (MENU)
④ Heraufscrollen / Helligkeit -Taste (▶)
⑤ Nach unten scrollen / ECO Mode -Taste (◀)
⑥ Beenden -Taste (EXIT)
⑦ Auto-Taste (AUTO)
⑧ Lautsprecher
⑨ 15-poliger VGA(D-sub) Mini-Anschluss (D-SUB)
⑩ 24-poliger DVI-D Anschluss (DVI-D)
⑪ HDMI Anschluss (HDMI)
⑫ Schlüsselloch für Sicherheitsschloss

HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird.

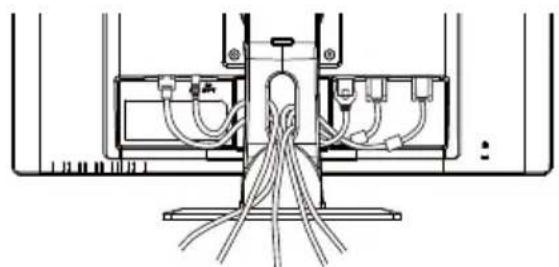

⑬ Kabel Aussparung

⑭ Kopfhöreranschluss (LINE OUT)

⑮ Audioanschluss (LINE IN)

⑯ AC-Anschluss ( : Wechselstrom) ()\~

FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite E2283HS

BHINWEIS ale Betrieb

Orange: Energieverwaltung

② Ein/Aus-Schalter (⏻)
③ Menü / Auswahl-Taste (MENU)
④ Heraufscrollen / Helligkeit -Taste (▶)
⑤ Nach unten scrollen / ECO Mode -Taste (◀)
⑥ Beenden -Taste (EXIT)
⑦ Auto-Taste (AUTO)
⑧ Lautsprecher
⑨ 15-poliger VGA(D-sub) Mini-Anschluss (D-SUB)
⑩ 24-poliger DVI-D Anschluss (DVI-D)
⑪ HDMI Anschluss (HDMI)
⑫ Schlüsselloch für Sicherheitsschloss

HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der

Monitor ohne Erlaubnis entfernt wird.

⑭ Kopfhöreranschluss (LINE OUT)
⑮ Audioanschluss (LINE IN)
⑯ AC-Anschluss ( : Wechselstrom) ()\~

MONITOR ANSCHLIESSEN : ProLite B2283HS

① Schalten Sie sowohl Computer als auch Monitor aus.
② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.
③ Schließen Sie den Monitor mit dem Audiokabel an Audiogeräte an, falls Sie über den Computer Audiofunktionen nutzen möchten.
④ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.
⑤ Schalten Sie Ihren Monitor sowie Computer ein.

HINWEIS

■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

■ Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.

■ Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest.

■ Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.

■ Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.

■ Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/ Hörverlust bewirken.

[Beispiel für Verbindung]

* Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA (D-Sub)-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen.

[ Sammeln Sie Kabel ]

① Stecken Sie die Kabel durch die Aussparung.
② Sammeln Sie Kabel an der Rückseite des Standplatzes.

① Schalten Sie sowohl Computer als auch Monitor aus.

② Schließen Sie den Computer mit dem Signalkabel an den Monitor an.

③ Schließen Sie den Monitor mit dem Audiokabel an Audiogeräte an, falls Sie über den Computer Audiofunktionen nutzen möchten.

④ Schließen Sie das Netzkabel erst an den Monitor und dann an das Netzteil an.

⑤ Schalten Sie Ihren Monitor sowie Computer ein.

HINWEIS

■ Die Signalkabel, die zum Anschließen des Computers und des Monitors verwendet werden, können sich je nach benutztem Computer unterscheiden. Bei einer falschen Verbindung kann es zu schwerwiegenden Schäden am Monitor und Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung.

■ Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale iiyama-Vertretung, um einen geeigneten Adapter zu erhalten.

■ Ziehen Sie die Schrauben an beiden Enden des Signalkabels fest.

■ Geräte der Schutzklasse I des Typs A müssen mit Schutzerde verbunden sein.

■ Die Netzanschlusssteckdose sollte nahe am Gerät angebracht und leicht zugänglich sein.

■ Übermäßiger Schalldruck von Ohr-/Kopfhörern kann einen Hörschaden/ Hörverlust bewirken.

[Beispiel für Verbindung]

* Das VGA (D-Sub)-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGA (D-Sub)-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen.

COMPUTER-EINSTELLUNG

■ Signaltiming

Siehe Seite 30, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING.

ANSICHTWINKEL EINSTELLEN : ProLite E2283HS

■ Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen.
■ Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen.
■ Der LCD-Monitor lässt sich um 22° nach hinten kippen und 5° nach vorn kippen.
■ Damit Sie eine gesunde und entspannte Position einnehmen können, wenn Sie den Monitor bei der Arbeit verwenden, sollte der Ansichtwinkel 10 Grad nicht überschreiten. Stellen Sie den Winkel des Monitors ganz nach Ihren Bedürfnissen ein.

HINWEIS

■ Berühren Sie nicht die LCD-Oberfl ä che, wenn Sie den Winkel anpassen. Die LCD-Fläche könnte dabei beschädigt werden oder brechen.
■ Achten Sie darauf, nicht Ihre Finger einzuklemmen, wenn Sie den Winkel einstellen.

AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS : ProLite B2283HS

■ Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus.
■ Halten Sie beim Ändern des Neigungswinkels und Höhe das Panel mit einer Hand fest, um ein Umkippen des LCD-Monitors zu verhindern.
■ Sie können nun die Höhe auf bis zu 130 mm und den Winkel um bis zu 45° nach rechts und links, drehen sowie um 22° nach hinten kippen und 5° nach vorn kippen.

HINWEIS

■ Berühren sie beim Ändern der Höhe bzw. Neigungswinkel nicht den LCD-Schirm. Andernfalls besteht Beschädigungsgefahr.
■ Achten Sie beim Ändern der Höhe und des Winkels darauf, sich nicht die Finger einzuklemmen.
■ Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger.

① Stellen sie den LCD-Bildschirm auf die maximale Höhe ein.
② Drehen Sie das Panel um 90°. Portrait-Modus: Drehen Sie in Uhrzeigersinn Landscape-Modus: Drehen Sie gegen den Uhrzeigersinn

HINWEIS

■ Bei einem Versuch, das Panel zu drehen, ohne das es vollständing nach hinten gedreht wird, kann der Fuss beschädigt werden.
■ Um den Bildschirminhalt zu drehen wird eine Grafi kkarte benötigt die den Portrait Modus unterstützt.

③ Stellen Sie den Winkel des Monitors nach Ihrer Wahl ein.

MONITOR BEDIENEN

Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 30 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 21.

① Drücken Sie auf die Taste ENTER, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten ◀/▶ geändert werden können.

② Wählen Sie das Menüelement aus, dessen Einstellung Sie ändern möchten. Drücken Sie auf die ENTER-Taste. Verwenden Sie dann die Tasten ◀/▶, um das gewünschte Einstellungssymbol zu markieren.
③ Drücken Sie erneut auf die ENTER-Taste. Verwenden Sie die Tasten ◀/▶ um die gewünschte Einstellung vorzunehmen.
④ Drücken Sie auf die EXIT-Taste, um das Menü zu beenden. Die vorgenommenenEinstellungen werden dann automatisch gespeichert.

Wenn Sie z.B. die vertikale Position ändern möchten, wählen Sie das Menüelement von Geometrie, und drücken Sie dann auf die ENTER-Taste. Wählen Sie V. Position mit den Tasten ▶/▶. Nach Drücken auf die ENTER-Taste erscheint eine Seite, in der Sie Einstellungen vornehmen können.

Verwenden Sie dann die Tasten ◀/▶, um die Einstellungen für die vertikale Position zu ändern. Hierbei sollte die vertikale Position der allgemeinen Anzeige ebenfalls entsprechend angepasst werden.

Drücken Sie zuletzt auf die EXIT-Taste, um den Vorgang zu beenden. Es werden dann alle vorgenommenen Änderungen gespeichert.

HINWEIS

■ Wenn das Menü während der Einstellung ausgeblendet wird, liegt das daran, dass die Zeit für die Anzeige des Menüs verstrichen ist. Sie können die EXIT-Taste auch so einstellen, dass Sie mit ihr das Menü auf dem Bildschirm sofort ausblenden können.
■ Wenn das Menü automatisch ausgeblendet wird, werden alle vorgenommenen Einstellungen automatisch gespeichert. Während Sie das Menü verwenden, sollte der Monitor nicht ausgeschaltet werden.
■ Einstellungen für H. / V. Position, Pixeluhr und Phase werden für jedes Signaltiming gespeichert. 14 Alexanderen-Einstellungen gelten jeweils für alle Signaltimings.

MENÜINHALT EINSTELLEN

Auto Setup Auto Adjust	Nur für analogen Eingang
Einstellungselement Problem		/ Option Zu drückende Taste
Auto Setup * Auto Adjust	Direct	H. / V. Position, Pixeluhr und Phase automatisch anpassen.

* Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 21.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

● Auto Setup : Drücken Sie auf die Auto-Taste, wenn das Menü nicht angezeigt wird.

Leuchtdichte *1,2Luminance
Einstellungselement Problem		Option	Zu drückende Taste
	Helligkeit *3Brightness	Zu dunkelZu hell
	KontrastContrast	Zu mattZu intensiv

^*1 Helligkeitseinstellungen nicht verfügbar wenn der ACR Mode aktiv ist.
*2 Leuchtdichte nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist.
*3 Stellen Sie die Helligkeit ein, wenn Sie den Monitor in einem dunklen Raum verwenden, und die Bildschirmanzeige zu dunkel ist.

Farbe*Color
Einstellungselement Problem	/ Option Zu drückende Taste
9300K	Bläuliches Weiß
7500K	Gelbliches Weiß
6500K	Rötliches Weiß
BenutzerUser Preset	Rot Red	Zu schwachZu stark
	Grün Green
	Blau Blue

* Farbe nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist.

OSD OSD
Einstellungselement Problem	/ Option	Zu drückende Taste
H.PositionH.Position	OSD zu weit linksOSD zu weit rechts
V.PositionV.Position	OSD zu weit untenOSD zu weit oben
OSD-Haltezeit OSD Time	Sie können die Anzeigezeit für das OSD-Menü auf 5 bis 30 Sekunden einstellen.

SpracheLanguage
Einstellungselement Prob	em / Option Zu drückende Taste
SpracheLanguage		English	Englisch		Nederlands Holländisch
		Français F	Französisch		日本語 Japanisch
		Deutsch	Deutsch		简体中文 Vereinfachtes Chinesisch
		Italiano Italienisch			Русский Russisch
		Polski	Polnisch		Česky Techechisch
		Español Spanisch

AbrufRecall
Einstellungselement Problem / Option Zu drückende Taste
Alle Einstellungen Recall All	JaYes	Einstellungen ab Werk werden wiederhergestellt.
	NeinNo	Zurück zum Menü.
Verschiedenes Miscellaneous
Einstellungselement Problem	em / Option	Zu drückende Taste
Schärfe Sharpness	1 2 3 4 5	Sie können die Bildqualität von 1 bis 5 (scharf bis unscharf) einstellen.Drücken Sie auf die Taste▶, um die Bildqualität der Reihe nach zu ändern. Drücken Sie auf die Taste◀, um die Bildqualität in umgekehrter Reihenfolge zu ändern.
DDC DDC/CI DDC/CI	Ein On	DDC/CI ist auf EIN (ON) eingestellt.
	Aus Off	DDC/CI ist auf AUS (OFF) eingestellt.
HINWEIS Sie können DDC/CI ein- oder ausschalten, indem Sie wiederholt auf die Taste▶drücken. Ein → Aus → On Off
Informationen zur Anzeige Display Information	Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. Verschiedenes Informationen zur Anzeige 1920x1080 @ 60 Hz
	HINWEIS In der Bedienungsanleitung der Grafi kkarte fi nden Sie weitere Informationen über Änderung und Aktualisierung der Auflösung.
ACR Erw. Kontrast* Adv. Contrast	Ein On	Kontrast verhältniss erhöhen.
	Aus Off	Typisches Kontrast verhältniss.
Anzeigemodus Display Mode	Voll Full	Ganzfl ächige Darstellung.
	Format Aspect	Max. Vergrößerung unter Beibehaltung des original Seitenverhältnisses.
Overdrive* Overdrive	Aus / 1 / 2 / 3Er verbessert die Graustufe Antwortzeit der LCD Verkleidung. Ein höheres Niveau ergibt ein schnelleres die Antnortzeit.
Start logo Opening Logo	Ein On	liyama Logo wird beim Einschalten angezeigt.
	Aus Off	liyama Logo wird beim Einschalten nicht angezeigt.

* Erw. Kontrast und Overdrive sind nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist.

12 EingabeauswahlInput Select
Einstellungselement Problem / Option Zu drückende Taste
12 EingabeauswahlInput SelectDirect	AUTO*1	D-sub	Wählen Sie Analog-Eingang.
		DVI	Wählen Sie Digital (DVI) -Eingang.
		HDMI	Wählen Sie Digital (HDMI) -Eingang.
	Manual*2	D-sub	Wählen Sie Analog-Eingang.
		DVI	Wählen Sie Digital (DVI) -Eingang.
		HDMI	Wählen Sie Digital (HDMI) -Eingang.
HINWEIS *1 Signaleingang wird automatisch gewählt.*2 Eingangsquelle ist ortlich festgelegt vorgewahlt, nicht automatisch, wenn D-sub, DVI und HDMI, die vorgewahlt werden.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- Eingabeauswahl : Drücken Sie auf die AUTO-Taste für 2-3 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird.

[kWG3] AudioAudio
Einstellungselement Problem		Zu drückende Taste
Lautstärke Volume Direct		Zu leiseZu laut
[cCHX] Stumm Mute		Ein On	Schaltet den Ton vorübergehend aus.
		Aus Off	Stellt den Ton in der vorherigen Lautstärke wieder her.
HINWEIS Sie können Stumm ein- oder ausschalten, indem Sie wiederholt auf die Taste DrückenEin > Aus>On Off
HDMI Audio* HDMI Audio			Wählen Sie den Line-In Eingang.Line-In
			Wählen Sie den HDMI Eingang. HDMI

* Nur mit HDMI verfügbar.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

● Lautstärke: Drücken Sie auf die ▶-Taste, wenn das Menü nicht angezeigt wird.

Direct

Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.

- ECO Modus : Drücken Sie auf die -Taste, wenn das Menü nicht angezeigt wird.

Ein : Helligkeit der Beleuchtung ist reduziert.

Aus : Normal

- i-Style Color * : Drücken Sie auf die EXIT-Taste, wenn das Menü nicht angezeigt wird.

Aus : Einstellungen über die Farbtemperatur sind aktiv.

Standard : Für allgemeine Windows-Umgebungen und standardmäßige

Monitoreinstellungen geeignet

Spiel : Für PC-Spiele.

Kino : Für die Wiedergabe von Spielfi Imen und beweg-enden Bildern.

Landschaft : Für das Anzeigen von Landschaftsbildern.

Text : Für die Textbearbeitung und -anzeige in einer Textverarbeitung-sumgebung.

* i-Style Color nicht einstellbar wenn der Blauton Reduzierung Funktion aktiv bzw. gesetzt ist.

- Blauton Reduzierung * : Drücken Sie auf die EXIT-Taste für 1-2 Sekunden sich betätigen und halten, wenn das Menü nicht angezeigt wird.

Aus : Normal

Mode1 : Blaues Licht ist reduziert.

Mode2 : Blaues Licht ist mehr als in Mode 1 reduziert.

Mode3 : Blaues Licht ist mehr als in Mode 2 reduziert.

* Blauton Reduzierung nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist.

■ Sperre

1. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten.

2. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 10 Sek. gleichzeitig gedrückt halten.

1. Die Power Tasten Sperre wird aktiviert in dem Sie die Taste ◀ für ca. 10 Sek gleichzeitig gedrückt halten. Bei aktiver Power Tasten Sperre kann das Gerät nicht ausgeschalten werden. Die Meldung Netzschalter gesperrt erscheint.

2. Die Power Tasten Sperre wird deaktiviert in dem Sie die Taste ◀ für ca. 10 Sek gleichzeitig gedrückt halten.

BILDSCHIRMEINSTELLUNGEN

Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten, wenn Sie analogen Eingang wählen.

■ Die Bildschirmeinstellungen, die in dieser Anleitung beschrieben werden, eignen sich für die Einstellung der Bildposition und dem Minimieren von Flimmern oder Unschärfe bei Verwendung eines bestimmten Computers.
■ Der Monitor ist so konzipiert, dass er die beste Leistung bei einer Auflösung von 1920 × 1080 erzielt. Das Bild kann aber bei einer Auflösung von weniger als 1920 × 1080 ebenfalls optimal sein, wobei es automatisch so gestreckt wird, dass es den gesamten Bildschirm ausfüllt. Bei normaler Verwendung wird eine Auflösung von 1920 × 1080 empfohlen.
■ Angezeigter Text oder Zeilen können verschwommen oder verzerrt erscheinen, wenn das Bild bei der Änderung der Bildschirmgröße gestreckt wird.
■ Sie sollten am besten die Bildposition und -frequenz mit den Steuerelementen des Monitors und nicht mit Hilfe von Computersoftware oder Dienstprogrammen vornehmen.
■ Nehmen Sie Änderungen erst dann vor, wenn sich der Monitor für mindestens 30 Minuten warmgelaufen hat.
■ Je nach Auflösung oder Signaltiming sind nach dem Auto Setup evtl. noch weitere Einstellungsänderungen erforderlich.
Das Auto Setup funktioniert u.U. nicht korrekt, wenn das Bild nicht nach dem standardmäßigen Bildschirmmuster eingestellt wird. In diesem Fall müssen Sie die Änderungen auf manuelle Weise vornehmen.

Der Bildschirm lässt sich auf zweierlei Weise einstellen. Eine Möglichkeit ist die automatische Einstellung von Position, Takt und Fokus. Die andere Möglichkeit ist die manuelle Anpassung der jeweiligen Einstellungen.

Führen Sie erst das Auto Setup durch, wenn Sie den Monitor an einen neuen Computer anschließen oder wenn die Auflösung geändert wurde. Wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem Sie Auto Setup durchgeführt haben, ist eine manuelle Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können.

Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. Folgende Anleitung eignet sich für Windows ^® OS.

① Zeigen Sie das Bild mit der optimalen Auflösung an.
② Richten Sie die Bilddatei Test.bmp (Muster für Bildschirmeinstellung) als Bildschirmhintergrund ein.

HINWEIS

■ Lesen Sie hierzu die entsprechenden Begleitinformationen.
■ Test.bmp wurde mit einer Auflösung von 1280 × 1024 erstellt. Stellen Sie im für die Bildschirmhintergrundeinstellung die Anzeigeposition auf Mitte ein.

[Einstellungsmuster]

③ Drücken Sie auf die AUTO-Taste. (Auto Setup)
④ Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde.
⑤ Stellen Sie die V.Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.


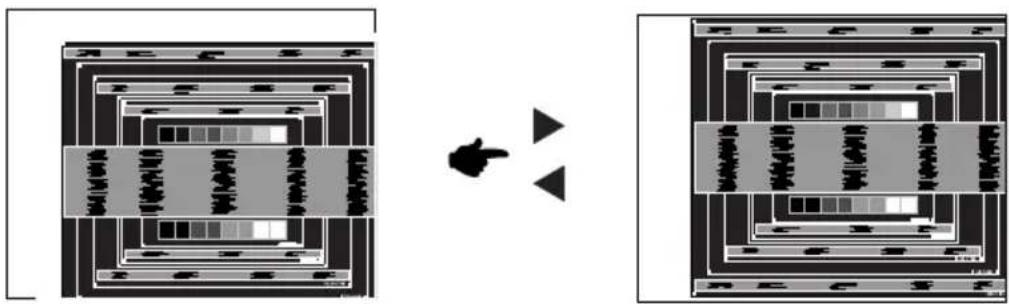

⑥ 1) Stellen Sie die H.Position ein, so dass der linke Rand des Bildes zum linken Rand des Anzeigebereichs verschoben wird.

2) Stecken Sie den rechten Rand des Bildes zum rechten Rand des Anzeigebereichs, indem Sie Takt anpassen.

HINWEIS

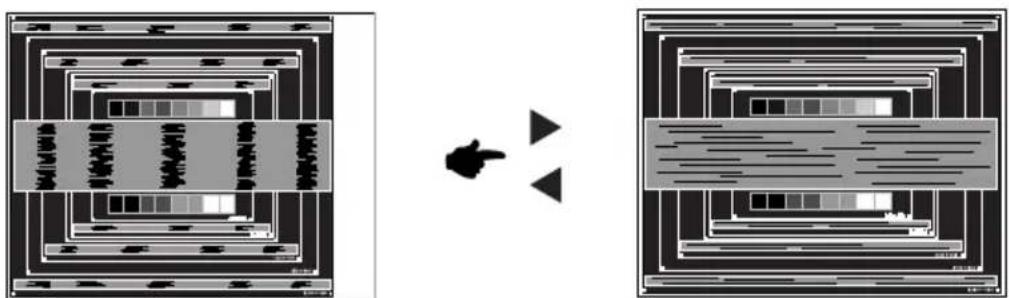

■ Wenn sich der linke Rand des Bilds während der Einstellung von Takt vom Rand des Anzeigebereichs entfernt, führen Sie die Schritte 1) und 2) erneut aus.
■ Eine andere Möglichkeit der Einstellung von Takt ist die Korrektur der vertikalen Wellenlinien im Zebramuster.
■ Während der Einstellung von Takt, H.Position und V.Position kann es im Bild zum Flimmern kommen.
■ Wenn der Bildrahmen größer oder kleiner ist als der Anzeigebereich, nachdem Sie Takt eingestellt haben, wiederholen Sie den Vorgang beginnend mit Schritt ③.

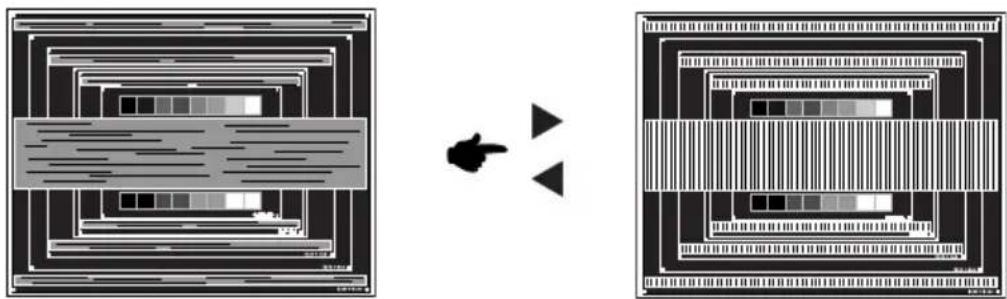

⑦ Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren.

■ Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu starker Unschärfe kommt, wiederholen Sie die Schritte ⑥ und ⑦, da Takt in diesem Fall evtl. nicht korrekt eingestellt wurde.
■ Passen Sie H.Position nach Einstellung von Fokus ein, falls die horizontale Position während der Anpassung verändert wurde.

⑧ Passen Sie Helligkeit und Farbe ein, um das gewünschte Bild zu erhalten, nachdem Sie Pixeluhr und Fokus eingestellt haben.

Richten Sie Ihren eigenen Bildschirmhintergrund wieder ein.

ENERGIEVERWALTUNG

Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird.

Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. Lesen Sie die Bedienungsanleitung für das Betriebssystem, um Informationen über die Konfi guration zu fi nden.

■ Energieverwaltungsmodus

Wenn das H-Sync-Signal, das V-Sync-Signal bzw. die H- und V-Sync-Signale vom Computer nicht aktiv sind, geht der Monitor in den Energieverwaltungsmodus über, in dem der Stromverbrauch auf weniger als 0,5W reduziert wird. Der Bildschirm wird dunkel, und die Stromanzeige leuchtet orangen auf. Sie können den Monitor aus dem Energieverwaltungsmodus in wenigen Sekunden wiederaufwecken, wenn Sie entweder auf die Tastatur drücken oder die Maus bewegen.

HINWEIS

■ Selbst wenn sich der Monitor im Energieverwaltungsmodus befindet, verbraucht er Strom. Sie sollten den Monitor daher immer ganz ausschalten, wenn Sie ihn für einen längeren Zeitraum, z.B. in der Nacht oder am Wochenende, nicht verwenden, um unnötigen Stromverbrauch zu vermeiden.
Es kann u.U. vorkommen, dass das Videosignal vom Computer aktiv ist, das H- oder V-Sync-Signal dagegen fehlt. In diesem Fall funktioniert die Funktion zur ENERGIEVERWALTUNG u.U. nicht korrekt.

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt, gehen Sie zu Punkt 2.
2. Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.
3. Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Problem

Abhilfe

① Kein Bild.

(Betriebszustands- □ Steckt das Stromkabel richtig?
anzeige ist aus) □ Hauptschalter auf ON?
☐ Überprüfen Sie mit Hilfe eines anderen Gerätes ob überhaupt Strom vorhanden ist.
(Betriebszustandsanzeige ist blau) □ Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□ Drehen Sie Kontrast und/oder Helligkeit auf.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
□ Entspricht das Signal Timing den Werten des Monitors?
(Betriebszustandsanzeige ist orange) □ Falls der Monitor im Power Management Mode ist, bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.
□ Ist der Computer eingeschaltet?
□ Ist das Signalkabel richtig eingesteckt?
□ Entspricht das Signal Timing den Werten des Monitors?
② The screen is not □ Ist das Signalkabel richtig eingesteckt (verpolt)?
□ Entspricht das Signal Timing den Werten des Monitors?
□ Entspricht der Videoausgangspegel den Spezifi kationen des Monitors?
③ Das Bild ist nicht □ Entspricht das Signal Timing den Werten des Monitors?
in der Mitte.
④ Das Bild ist zu □ Entspricht der Videoausgangspegel den Spezifi kationen des Monitors? dunkel oder zu hell.

Problem

Abhilfe

⑤ Das Bild wackelt.

☐Entspricht die Spannungsversorgung den Spezifi kationen des Monitors?

☐Entspricht das Video Timing den Spezifikationen des Monitors?

⑥ Kein Ton.

☐ Die Audio Geräte (Computer, Soundkarte u.s.w.) sind eingeschalten.

□Das Audiokabel ist richtig angeschlossen.

□Erhöhen Sie die Lautstärke.

□ Stummschaltung ist Ein.

☐Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifi kationen des Monitors.

⑦ Der Sound ist zu laut oder zu leise.

☐ Der Level des Audiosignales ihrer Soundkarte ist innerhalb der Spezifi kationen des Monitors.

⑧ Seltsame Geräusche sind zu hören.

□Das Audiokabel ist richtig angeschlossen.

Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab.

Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung.

ANHANG

Irrtum und Änderungen in Design und Spezifi kationen vorbehalten.

TECHNISCHE DATEN : ProLite B2283HS

Grösse-Kategorie		22"
LCD-Fläche	Panel-technologie	TN
	Grösse	Diagonal: 21,5" (54,7cm)
	Lochabstand	0,248mm H × 0,248mm V
	Helligkeit	250cd/m2 (Typisch)
	Kontrastrate	1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : 80 Grad (Typisch)
	Reaktionszeit	1ms (Grau zum Grau)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 30,0-80,0kHz, Vertikal: 55-75Hz
Physikalisch Auflösung		1920 × 1080, 2,1 Megapixel
Max. unterstützte Auflösung		VGA: 1920 × 1080 60HzDVI: 1920 × 1080 60HzHDMI: 1920 × 1080 60Hz
Eingangsanschluss		15-poliger D-Sub, 24-poliger DVI-D, HDMI
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 1,0Vrms
Kopfhöreranschluss		ø 3,5mm Minibuchse (Stereo)
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße 476,6mm B × 268,1mm H / 18,8" B × 10,6" H
Netzquelle 100-240VAC, 50/60Hz, 1,0A
Stromverbrauch*1		Typisch 21W, Energieverwaltungsmodus: Maximal 0,5WEnergieeffi zienzklasse: B
Abmessungen / Gewicht		505,0 × 371,5 - 501,5 × 230,0mm / 19,9 × 14,6 - 19,7 × 9,1" (B×H*2×T), 4,8kg / 10,58lbs
Neigungswinkel		Auf: 22 Grad, Ab: 5 Grad, links / rechts: 45 Grad
Umgebungsbedingungen		Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FLuftfeuchtigkeit 10 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 5 bis 85% (nicht kondensierend)
Zertifi kate		TCO Certifi ed, CE, TÜV-GS, VCCI-B, CU

HINWEIS

*1 Audiogeräte sind nicht angeschlossen.

*² Die max. Höhe des Monitors mit Ausnahme der Standfusshöhe.

TECHNISCHE DATEN : ProLite E2283HS

Grösse-Kategorie		22"
LCD-Fläche	Panel-technologie	TN
	Grösse	Diagonal: 21,5" (54,7cm)
	Lochabstand	0,248mm H × 0,248mm V
	Helligkeit	250cd/m2 (Typisch)
	Kontrastrate	1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden
	Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab : 80 Grad (Typisch)
	Reaktionszeit	1ms (Grau zum Grau)
Anzeigefarben Ca.16,7M
Sync-Frequenz Horizontal: 30		0-80,0kHz, Vertikal: 55-75Hz
Physikalisch Auflösung		1920 × 1080, 2,1 Megapixel
Max.unterstützte Auflösung		VGA: 1920 × 1080 60HzDVI: 1920 × 1080 60HzHDMI: 1920 × 1080 60Hz
Eingangsanschluss		15-poliger D-Sub, 24-poliger DVI-D, HDMI
Plug & Play VESA DDC2B		TM
Eingangs-Sync-Signal Separates Sync:TTL, Positiv oder Negativ
Eingangs-Videosignal		Analog: 0,7Vp-p (Standard), 75Ω, PositivDigital: DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI
Eingangs-Audioanschluss		ø 3,5mm Minibuchse (Stereo)
Eingangs-Audiosignal		Maximal 1,0Vrms
Kopfhöreranschluss		ø 3,5mm Minibuchse (Stereo)
Lautsprecher		1W × 2 (Stereolautsprecher)
Maximale Bildschirmgröße 476,6mm B × 268,1mm H / 18,8" B × 10,6" H
Netzquelle 100-240VAC, 50/60Hz, 1,0A
Stromverbrauch*		Typisch 21W, Energieverwaltungsmodus: Maximal 0,5WEnergieeffi zienzklasse: B
Abmessungen / Gewicht		505,0 × 382,5 × 193,0mm / 19,9 × 15,1 × 7,6" (B×H×T),3,0kg / 6,61lbs
Neigungswinkel		Auf: 22 Grad, Ab: 5 Grad
Umgebungsbedingungen		Betrieb: Temperatur 5 bis 35°C / 41 bis 95°FLuftfeuchtigkeit 10 bis 80% (nicht kondensierend)Speicher: Temperatur -20 bis 60°C / -4 bis 140°FLuftfeuchtigkeit 5 bis 85% (nicht kondensierend)
Zertifi kate		TCO Certifi ed, CE, TÜV-GS, VCCI-B, CU

HINWEIS

* Audiogeräte sind nicht angeschlossen.

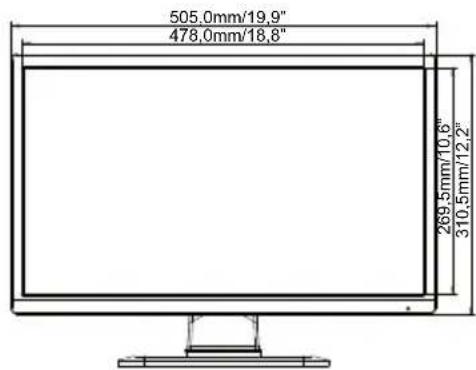

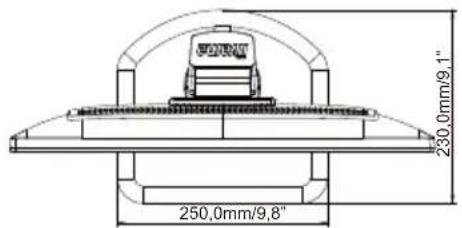

ABMESSUNGEN : ProLite B2283HS

( ) : Maximale Werte

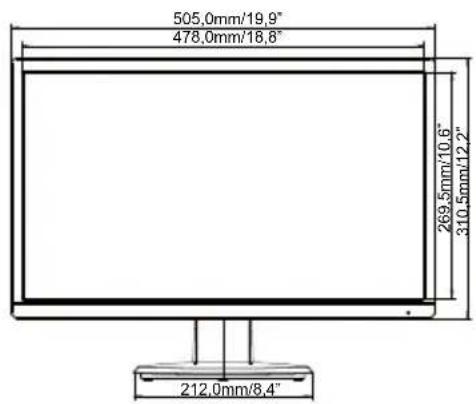

ABMESSUNGEN : ProLite E2283HS

DVI-Eingang ist nicht konform.
