BEDIENUNGSANLEITUNG XM-CD611 Xomax

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten

Sicherheitshinweise:

Bedienung nur bei Sllstand des Fahrzeugs

Führen Sie Bedienungen an dem Gerät erst aus, nachdem das Fahrzeug zum Sllstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr

Betriebslautstärke

Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere Warnsignale) wahrnehmen können. Zu hohe Lautstärkepegel im Fahrzeug können außerdem Gehörschäden verursachen.

Önen/Reparieren des Geräts

Önen Sie das Gerät nicht. Bei einer Önung besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Benutzen Sie das Gerät nicht weiter, wenn ein Problem auri. Versuchen Sie bie nicht, das Gerät bei auregenden Problemen eigenmächg zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualizierten Fachwerksta.

Stromversorgung

Verwenden Sie das Gerät ausschließlich mit einem 12 VOLT Bordnetz und wenn MINUS an MASSE angeschlossen ist. Bei Nichtbeachtung besteht Feuergefahr u.a. Fragen Sie im Zweifelsfall Ihren Händler oder in einer Fachwerksta.

Verschluckbare Kleinteile

Halten Sie kleine Gegenstände (z.B. Baerien) von Kindern fern. Es besteht die Gefahr des Verschluckens und schwerwiegender Verletzungen.

Austausch von Sicherungen

Ersetzen Sie Sicherungen immer durch solche mit der richgen Ampere-Zahl. Es kann sonst zu elektrischen Schlägen und Brandgefahr kommen.

Überhitzung

Lüungsönungen uns Kühlkörper nicht abdecken. Es kann sonst zu Wärmestau im Gerät und Brandgefahr kommen.

Umgebungstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der Fahrgastzelle zwischen +60°C und -10°C liegt.

Reinigung des Gerätes

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnäckigeren Flecken das Tuch bie nur mit Wasser befeuchten. Andere Miel außer Wasser können die Farbe angreifen und den Kunststo beschädigen.

Schutz des USB-Anschlusses

• An den USB-Anschluss dieses Geräts kann nur ein USB-Speichermedium angeschlossen werden. Die einwandfreie Leistung kann bei anderen USB-Produkten nicht garanert werden. Ein USB-Hub wird nicht unterstützt.
• Schließen Sie keinen USB-Speicher an, der über 20 mm breit ist. Vermeiden Sie außerdem, USB-Speicher und den Anschluss Front Aux gleichzeitig zu verwenden.
• Wenn ein USB-Gerät in das Gerät eingesteckt ist, ragt es heraus und kann während der Fahrt eine Gefahr darstellen. Verwenden Sie ggf. ein im Handel erhältliches USB-Verlängerungskabel und schließen Sie es auf sichere Art an.
• Abhängig von dem angeschlossenen USB-Speichergerät funkoniert das Gerät möglicherweise nicht oder einige Funkonen können eventuell nicht ausgeführt werden.
• Das Audiodateiformat, das auf dem Gerät abgespielt werden kann, ist MP3/WMA. Interpret/Songtel usw. können angezeigt werden, die Zeichen werden aber möglicherweise nicht richg angezeigt.

XOMAX übernimmt keine Verantwortung für verlorene Daten usw., auch wenn die Daten usw. bei der Verwendung dieses Produkts verloren gegangen sind.

Beachten Sie die folgenden Punkte, um eine Fehlfunkon oder einen Schaden zu vermeiden.

• Lesen Sie die Bedienungsanleitung des USB-Speichers sorgfälg.
• Berühren Sie die Anschlüsse nicht mit der Hand oder einem Stück Metall.
• Setzen Sie den USB-Speicher keinen übermäßigen Erschüerungen aus.

• Verbiegen Sie ihn nicht, nehmen Sie ihn nicht auseinander, verändern Sie ihn nicht und tauchen Sie ihn nicht in Wasser.

• Vermeiden Sie die Verwendung an den folgenden Orten:

• An einem Ort im Auto, der direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• An Orten, an denen das Gerät hoher Lufeuchigkeit oder korrodierenden Substanzen ausgesetzt sein kann.
• Befesgen Sie den USB-Speicher an einem Ort, an dem die Führung des Fahrzeugs nicht behindert wird.
• USB-Speicher funksoniert bei hohen oder niedrigen Temperaturen möglicherweise nicht korrekt.
• Verwenden Sie nur zerzierten USB-Speicher. Beachten Sie, dass auch zerzierter USB-Speicher abhängig vom Typ oder Zustand möglicherweise nicht korrekt funktionieren kann.
• Die Funkon des USB-Speichers wird nicht garanert. Verwenden Sie den USB-Speicher entsprechend der Nutzungsbedingungen.
• Abhängig von den Einstellungen des USB-Speichertyps, des Speicherzustands oder der Codierungssoware erfolgt die Wiedergabe oder Anzeige möglicherweise nicht korrekt.
• Eine kopiergeschützte Datei (Urheber-Rechtschutz) kann nicht wiedergegeben werden.
• Es kann einige Zeit dauern, bis die Wiedergabe des USB-Speichers startet. Wenn sich auf dem USB-Speicher besammte Dateien außer Audiodateien benden, kann es einige Zeit dauern, bis die Datei wiedergegeben oder gesucht wird.
• Bie beachten Sie, dass nicht sämtliche Dateiformate und Codec-Versionen unterstützt werden.
• Nicht-Audiodaten werden nicht erkannt. Ergänzen Sie keine Audiodatei-Endungen bei nicht Audio-Dateien. Die daraus resulerende Wiedergabe kann Rauschen verursachen, das die Lautsprecher und/oder Verstärker beschädigen kann.
• Es empehlt sich, wichge Daten auf einem Computer zu sichern. Enernen Sie das USB-Gerät nicht, während die Wiedergabe läu.
• Andern Sie die Quelle in eine andere Opon als USB oder schalten das Gerät aus und enernen Sie dann erst das USB-Gerät, um mögliche Schaden am Speicher zu verhindern.

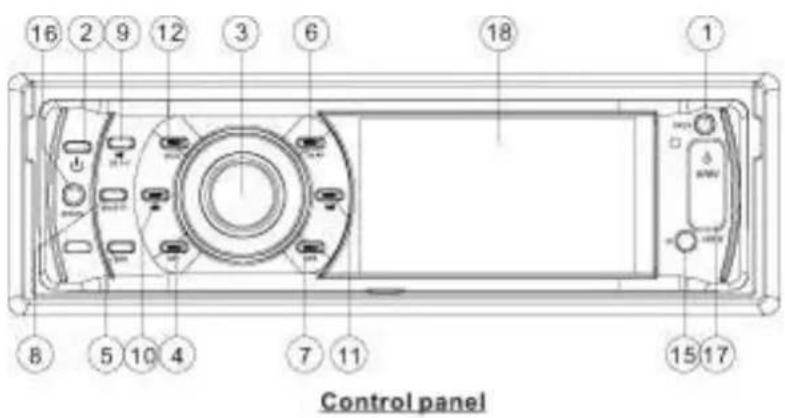

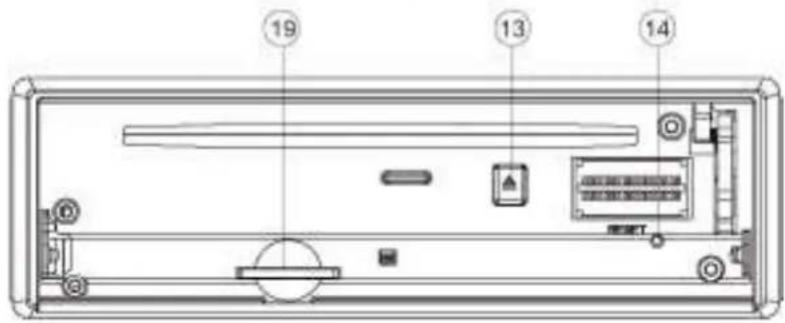

Knopelegung

16 2 9 12 3 6 18 1 8 5 10 4 7 11 Control panel 15 17

1. Önen Taste. Drücken Sie die Taste um das Bedienteil zu enernen: Diebstahlschutz
2. PWR / Strom Taste
3. Lautstärke Taste
4. SEL (Auswahl) Taste
5. Frequenz Taste
6. TA/AF Taste
7. APS Taste
8. STUMM schalten / PTY Taste
9. Play / Pause (Wiedergabe / Pause anlegen) / voreingestellten Sender aufrufen
10. Vorheriges Lied auswählen
11. Nächstes Lied auswählen
12. Modus wählen
13. EJECT Taste (Disc frei lassen)
14. RESET Taste (Auf Werkeinstellungen zurücksetzen)
15. Infrarotempfänger für FB
16. AUX IN Anschluss
17. USB Anschluss
18. LCD Display
19. SD Kartenleser

Fernbedienung

1 PWR VOL+ MUTE 11 12 13 2 SEL ENTER ▶ 14 3 AF VOL- PTY 15 4 TA MOD DISP 16 5 17 6 ID3 BAND APS SEARCH SCAN 18 7 HI/TOP INT RPT 19 8 RDM -10 [phone]

1. PWR / Strom Taste
2. Vorheriges Lied auswählen
3. AF Taste
4. Lautstärke einstellen (senken) / auswählen
5. TA Taste
6. ID3 Tag / Frequenz auswählen
7. APD / Suche
8. Play / Pause (Wiedergabe / Pause anlegen) / Nummerntastatur Taste 1
9. RDM (Zufällige Wiedergabe) / Nummerntastatur Taste 4
10. INT / Nummerntastatur Taste 2
11. Lautstärke einstellen (erhöhen) / auswählen
12. Lautstärke STUMM schalten
13. SEL (Auswahl) / Bestägungstaste
14. Nächstes Lied auswählen
15. PTY Taste
16. DISP Taste
17. MOD (Modus Taste)
18. Suche

19. RPT (Unterbrechungsfreie Wiedergabe) / Nummerntastatur Taste 3

20. Titel-Nummer direkt eingeben / auswählen Taste 10+ / Nummerntastatur Taste 6

21. Titel-Nummer direkt eingeben / auswählen Taste 10- / Nummerntastatur Taste 5

Haupunkonen

Radio ein / ausschalten PWR

Drücken sie die Taste PWR kurz, um das Gerät einzuschalten. Drücken und halten Sie die Taste PWR drei Sekunden lang, um das Gerät auszuschalten.

Lautstärke einstellen VOL +/-

Drücken sie die Taste um die gewünschte Lautstärke einzustellen / einzupassen.

Drücken sie die Taste STUMM um die Lautsprecher auszuschalten. Drücken Sie die Taste STUMM erneut, um die Lautsprecher wieder einzuschalten.

SEL (Auswahl) Taste

Drücken sie die Taste kurz um zwischen folgenden Funkonen auswählen / oder die entsprechend anzupassen:

LAUTSTÄRKE – BASS – HÖHE – BALANCE – FAD (FADER)

Drehen Sie die VOLUME Taste (Lautstärke), um die Einstellungen auszuwählen. Sind die Einstellungen ausgewählt / eingestellt, drücken sie die Taste VOLUME kurz, um die Einstellungen zu speichern.

Drücken sie die Taste 3 Sekunden lang um zwischen folgenden Funkonen auswählen / oder die entsprechend anzupassen:

REG - PI - TA (Verkehrsmeldungen suchen) - AF - LOUD - EQ - LOC / DX - ST/MO - BUZZ - FREQ AREA

Drücken sie die Taste jetzt nochmal kurz. Drehen Sie den Lautstärke Knopf um die Funkon auszuwählen. Drücken Sie den Knopf um Auswahl zu bestägen.

LCD Display

Drücken Sie die Taste 3 Sekunden lang, um die Zeit wird auf dem Display zu sehen / anzeigen zu lassen. Die Zeit fängt an zu blinken. Benutzen Sie Nummerntastatur oder die Lautstärke-Taste um die gewünschte Zeit einzustellen. Als Ergebnis blinkt die nächste Einstellungsmöglichkeit z.B. die Sekunden.

Modus auswählen

Drücken sie die Taste kurz, um zwischen RADIO – SD/USB Wiedergabemodus – AUX IN Eingang zu wechseln.

OPEN Taste

Drücken Sie die Taste um den Bedienteil önen zu lassen (Diebstahlschutz).

RESET

ist ein Vorgang, durch den ihr Gerät in einen denierten Anfangszustand (Werkeinstellungen) gebracht wird. Dies kann erforderlich sein, wenn das Gerät nicht mehr ordnungsgemäß funkoniert und auf die üblichen Eingaben nicht reagiert.

Drücken Sie die Taste drei Sekunden lang, um das Gerät „zurückzusetzen“.

Haupunkonen Radio

Drücken sie die Taste um zwischen folgenden Frequenzen zu wechseln:

FM1-FM2-FM3-AM1-AM2

Nächstes Lied / vorheriges Lied auswählen / Navigaonstasten: Pfeil nach links / Pfeil nach rechts Drücken Sie die Tasten um die automasche Sendersuche zu starten.

Drücken Sie die Taste 3 Sekunden lang, um die manuelle Suche zu akvieren.

Suche

Drücken sie die Taste um die Sendersuche zu starten.

APS Taste

Drücken Sie die Taste kurz um die voreingestellte Sender zu durchsuchen.

Drücken sie die Taste APS 3 Sekunden lang, um die gefundene Sender zu speichern.

Nummerntastatur

Benutzen Sie die Nummerntastatur um einen Sender direkt zu wählen.

Drücken Sie die BAND (Frequenz) Taste, um eine Frequenz zu wählen / einzustellen. Drücken sie die Taste Pfeil nach links / Pfeil nach rechts um einen Sender zu suchen. Drücken sie die Taste 1-6 um einen Sender zu speichern.

PTY Taste

Programme Type bezeichnet die Einteilung der Sender nach Sparten, zum Beispiel Pop-Musik, Nachrichten, Klassik, Jazz.

Benutzen Sie die Taste um Sparte auszuwählen: zum Beispiel: Musik – Sprachgruppe etc.

Einmal ausgewählt, startet das Radio nach neuen Sendeern zu suchen, die zu ausgewählter Sparte gehören.

TA Taste

Trac Announcement (Verkehrsdurchsage, abgekürzt TA) führt für die Zeit der Durchsage beispielsweise eine Erhöhung der Lautstärke durch (Geräteabhängig) oder den Wechsel der Wiedergabe von CD zum Radio und danach wieder zurück.

Drücken Sie die TA Taste kurz, um die Funkon zu akvieren. TA Symbol wird auf dem Display angezeigt. Drücken sie die Taste 3 Sekunden lang, um die Funkon zu deakvieren.

AF Taste

Die Funkon Alternave Frequenz (AF) ermöglicht das automasche Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.

Drücken sie die Taste kurz um die Funkon zu akvieren. AFF ON wird auf dem Display angezeigt. Drücken sie die Taste 3 Sekunden lang, um die Funkon zu deakvieren.

Disc / USB / SD Modus

Schließen Sie einen USB Datenträger direkt oder über das mitgelieferte Adapterkabel an.

HINWEIS: Bie beachten Sie, dass lediglich USB-Datenspeicher angeschlossen werden können. Bei der Nutzung von MP3-Playern mit USB-Anschluss können unter Umständen Probleme aureten, da hier in der Regel eine eigene Soware installiert ist.

Der Inhalt wird gelesen und die Wiedergabe wird automasch gestartet.

Drucken Sie die Taste um den Bedienteil zu enernen (Diebstahlschutz).

Drücken Sie die Taste STOP, um die Wiedergabe abzubrechen. Drücken Sie die Taste RELEASE um Bedienteil zu önen. Drücken Sie die Taste EJECT um der Disc frei zu lassen.

Haupunkonen

1. Play / Pause Tasten

Drücken sie die Taste während der Wiedergabe, um eine Pause anzulegen. Drücken Sie die Taste nochmal, um die Wiedergabe fortzusetzen.

1. Navigaonstasten: Nächstes Lied / vorheriges Lied & Pfeil nach links / Pfeil nach rechts

Drücken Sie die Taste um ein nächstes Lied / vorheriges Lied auszuwählen.

1. APS / Suche

Drücken Sie die Taste kurz um die voreingestellte Sender zu durchsuchen.

Drücken sie die Taste APS 3 Sekunden lang, um die gefundene Sender zu speichern.

CD Modus:

Drücken Sie die APS / SEARCH Taste um die Liednummer direkt einzugeben. Die TRK SEARCH wird auf dem Display angezeigt. Drehen Sie den VOLUME (Lautstärke-Knopf) um die Titel-Nummer direkt einzugeben / zu wählen.

Drücken Sie die Taste SEL / ENTER, um Auswahl zu bestägen.

MP3 / WMA Modus:

Drücken Sie die APS / SEARCH Taste um die Titel-Nummer direkt einzugeben. Die TRK SEARCH wird auf dem Display angezeigt. Drehen Sie den VOLUME (Lautstärke-Knopf) um die Titel-Nummer direkt einzugeben / zu wählen.

Drücken Sie die Taste SEL / ENTER, um Auswahl zu bestägen.

Datei suchen

Drücken Sie die Taste APS / SEARCH zweimal. Die FILE SCH wird auf dem Display angezeigt. Drehen Sie den Lautstärke-Knopf um durch den Inhalt zu navigieren und die Name zu wählen. Einmal gefunden, drücken Sie den VOLUME (Lautstärke) Knopf um Auswahl zu bestägen.

Ordner suchen

Drücken Sie die Taste APS / SEARCH zweimal. Die DIR SCH wird auf dem Display angezeigt. Drehen Sie den Lautstärke-Knopf um durch den Inhalt zu navigieren und die Name zu wählen. Einmal gefunden, drücken Sie den VOLUME (Lautstärke) Knopf um die Auswahl zu bestägen.

4. INT

Drücken Sie die Taste um die INT Funkon akvieren / deakvieren.

5. RPT

Drücken Sie die Taste RPT um die Unterbrechungsfreie Wiedergabe von Audiodateien zu akvieren.

Die folgenden Oponen stehen Ihnen zur Verfügung:

RPT ALL (alle Lieder werden dauernd unterbrechungsfrei wiederholt)

RPT One (ein Lied wird dauernd unterbrechungsfrei wiederholt wiedergespielt)

MP3 Modus:

Bei der MP3 Wiedergabe stehen Ihnen folgenden Oponen zur Verfügung:

RPT ALL (alle Lieder werden dauernd unterbrechungsfrei wiederholt)

RPT One (ein Lied wird dauernd unterbrechungsfrei wiederholt)

RPT DIR (der Inhalt eines ausgewählten Ordners wird dauernd unterbrechungsfrei wiederholt)

RDM Taste

Drücken sie die Taste um die Zufällige Wiedergabefunkon zu akvieren / deakvieren.

-10 / + 10 Nummerntastatur

Benutzen Sie die Taste um die Titel-Nummer direkt einzugeben / zu wählen.

ID3 Tag

Folgende Informaon wird auf dem Display angezeigt: Dateiname, Sender etc.

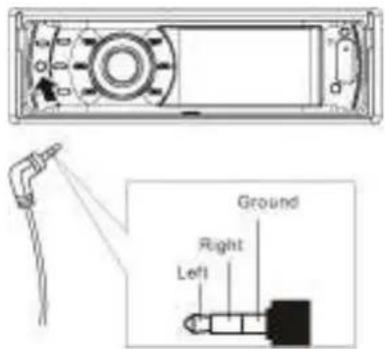

AUX IN Funkon

Drücken sie die Taste um AUX IN Modus auszuwählen. Der AUX-Eingang ist ein Signaleingang für externe Geräte. Es handelt sich um einen Signaleingang an Audio-Verstärkern, der sich von anderen Hochpegeleingängen (wie beispielsweise CD-Player oder Tuner) technisch nicht unterscheidet. Er kann für beliebige Geräte mit Line-Ausgang verwendet werden. Die meisten Signalquellen wie CD-Player, DVD-Player, Radios oder Soundkartenausgänge können hier angeschlossen werden.

Fehlerquellen

Falls beim Betrieb ein Problem aureten sollte, schalten Sie das Gerät aus und dann wieder ein. Wenn das Gerät noch immer nicht normal funkoniert, prüfen Sie bie die Punkte in der folgenden Checkliste.

Die Checkliste hil Ihnen, das Problem zu isolieren, wenn das Gerät die Ursache ist. Prüfen Sie bie auch die Anschlüsse und ggf. die übrigen Anlagenkomponenten. Sollte sich das Problem nicht beseigen lassen, wenden Sie sich bie an eine Fachwerksta.

Gerät reagiert nicht / keine Anzeige.

• Zündung ausgeschaltet. Wenn das Gerät gemäß den Einbau- und Anschlusshinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.
• Falscher Anschluss von Stromversorgungs- (Rot) und Baeriezuleitungskabel (Gelb). Verbindung von Stromversorgungs- und Baeriekabel prüfen.
• Sicherung durchgebrannt. Die Sicherung des Geräts prüfen; ggf. durch eine neue Sicherung mit idenschen Werten ersetzen. Mikroprozessor-Fehlfunkon durch elektrische Störungen oder dergleichen. RESET-Schalter mit einem Kugelschreiber oder einem anderen spitzen Gegenstand betägen.
• Die MUTE Taste wurde gedrückt. Bei akver MUTE-Funkon sind die meisten anderen Tasten inakv. Bie drücken Sie MUTE erneut um die MUTE-Funkon zu deakvieren.

Kein Empfang.

- Antenne nicht oder schlecht angeschlossen. Vergewissern Sie sich, dass die Antenne richg angeschlossen ist; ersetzen Sie bei Bedarf die Antenne oder das Kabel.

Suchlaufabsmmung arbeitet nicht.

• Schlechte Empfangslage. Tuner auf DX-Betriebsart (Nah- und Fernsenderempfang) stellen.
• Wenn es sich nicht um ein bekanntes Empfangsloch handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richg angeschlossen. Die Antennen Anschlüsse prüfen; der Antennenmassepunkt muss an der Einbaustelle an Masse liegen. Die Antenne hat möglicherweise nicht die richge Länge. Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

• Die Antenne hat nicht die richge Länge -> Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.
- Antenne liegt nicht an Masse. ->Sicherstellen, dass die Antenne an der Einbaustelle an Masse liegt.

MP3, WMA werden nicht wiedergegeben.

- Ein Schreibfehler ist aufgetreten. Das MP3/WMA-Format ist nicht kompabel. -> Vergewissern Sie sich bei MP3/WMA-Dateien, dass sie in einem unterstützten Format geschrieben wurden. -> Nutzen Sie die Daten in einem von diesem Gerät unterstützten Format.

Der USB/SD Datenträger spielt keine Titel ab und es ist kein Ton zu hören.

Der Datenträger wurde nicht erkannt. Setzen Sie das Gerät und den Datenträger zurück. Siehe „Inialisierung bei der ersten Inbetriebnahme“. Um den Datenträger zurückzusetzen, lesen Sie bie in der Bedienungsanleitung des jeweiligen Gerätes nach.

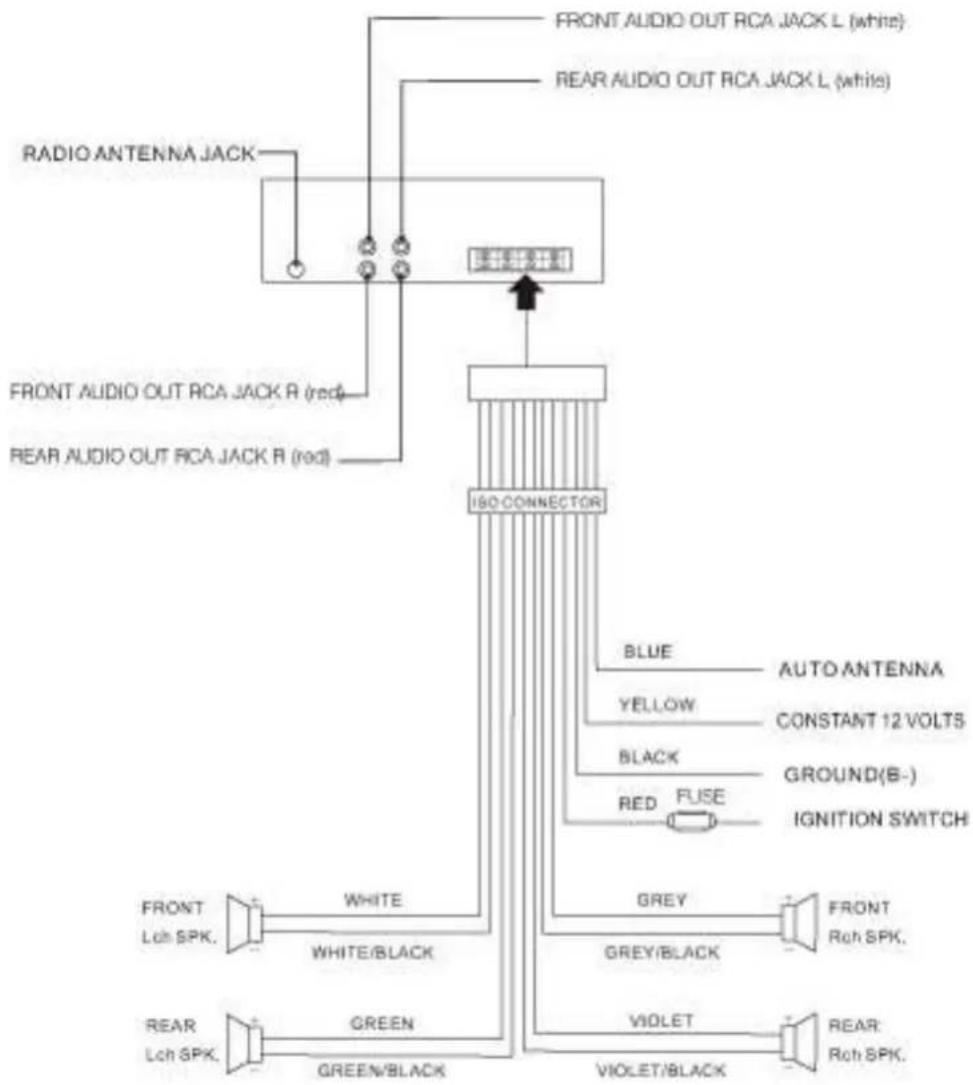

Anschlussschema

NOTE:

Stromversorgung 12V DC

Frequenz 87.5-108 MHz

Signal / Geräusche Verhältnis weniger als 26 dB

USB / SD

Frequenz 100kHz-10KHz

Signal / Geräusche Verhältnis weniger als 45dB

Stereotrennung weniger als 22 dB

Maße (ca.) 178mm x 50 mm x 155 mm

Hinweis

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modell-Änderungen bleiben ohne vorherige Ankündigung vorbehalten

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und / oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bie diese Produkte für die Behandlung, Rohstorückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstosammelhöfen, die diese Geräte kostenlos entgegen nehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informaon zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
