Produkttyp	Multimedia-Autoradio (2-DIN)
Einbaugröße	2-DIN (Standard)
Stromversorgung	12 V DC Bordnetz (Minus an Masse)
Sicherung	1 A (für Phantomeinspeisung / Verstärker)
Anschlüsse	CAN-Bus (Quadlock), ISO-Stecker, Cinch (FL, FR, RL, RR, SUB, VIN, OUT1, OUT2), USB, GPS-Antenne, Antenne, Rückfahrkamera (CCD), Lenkradfernbedienung
Kompatible Lautsprecher	4 Lautsprecher, Impedanz 4–8 Ohm
Display	Touchscreen (berührungsempfindlicher LCD-Bildschirm)
Optisches Laufwerk	Ja (Transportsicherungsschrauben vor Gebrauch entfernen)
Unterstützte Quellen	Radio, CD/DVD (optisch), USB, externe Audio-/Videoquellen
Radio-Tuner	UKW/MW (nicht spezifiziert)
Ausgangsleistung	Nicht angegeben (typisch 4 × 50 W max.)
Abmessungen (ca.)	2-DIN (178 mm × 100 mm)
Gewicht (ca.)	1,5 kg
Betriebstemperatur	bis +60 °C (Innenraumtemperatur)
Einbauwinkel	max. ±30° (für reibungslosen Betrieb)
Reinigung	Weiches, trockenes Tuch; keine chemischen oder alkoholhaltigen Reiniger
Sicherheitshinweise	Bedienung nur im Stand; Gerät nicht öffnen; Lüftungsöffnungen nicht verdecken; Reparatur nur durch Fachwerkstatt
Garantie	Verlust bei Beschädigung des Gewährleistungssiegels oder unsachgemäßem Einbau
Installation	Fachmann empfohlen; Batterie vorher abklemmen; Kabel nicht kürzen oder kurzschließen
Entsorgung	Elektrogeräte und Batterien getrennt vom Hausmüll entsorgen (Sammelstellen)

Häufig gestellte Fragen - FORD-10EU Xomax

Die Fernbedienung funktioniert nicht – was kann ich tun?

Überprüfen Sie zuerst, ob die Batteriefolie entfernt wurde. Falls nicht, ziehen Sie diese ab. Ist die Batterie leer, tauschen Sie sie aus. Stellen Sie sicher, dass der Infrarot-Empfänger (IR) am Bedienfeld nicht verdeckt ist. Sie können die Fernbedienung testen, indem Sie die IR-Diode gegen eine Kamera (z.B. Smartphone) halten und eine Taste drücken – im Kamerabild sollte ein rotes Aufleuchten sichtbar sein.

Nach jedem Ausschalten gehen gespeicherte Radiosender und Einstellungen verloren – woran liegt das?

Die Ursache ist ein vertauschter Anschluss der Kabel für Zündungsplus und Dauerplus am ISO-Stecker. Korrigieren Sie die Belegung: Das rote Kabel (Zündungsplus) und das gelbe Kabel (Dauerplus) müssen richtig angeschlossen sein. Achten Sie ggf. auch auf die passenden Sicherungen.

Das Gerät lässt sich nicht einschalten – was ist zu tun?

Meist liegt ein fehlerhafter Anschluss des ISO-Steckers vor. Überprüfen Sie die Pin-Belegung von Zündungsplus (+12V bei Zündung) und Dauerplus (+12V permanent) sowie die Masseverbindung. Korrigieren Sie die Verdrahtung entsprechend den Farbcodes des Fahrzeugs.

Der Radioempfang ist schwach oder es werden keine Sender gefunden – wie behebe ich das?

Ermitteln Sie den Antennentyp Ihres Fahrzeugs. Passive Antenne: Tauschen Sie sie gegen eine größere, leistungsfähigere aus (mind. 5 cm Länge). Aktive Antenne: Verwenden Sie eine Phantomeinspeisung, da das Radio keinen Strom für aktive Antennen liefert. Diversity-System: Nutzen Sie eine Phantomeinspeisung mit integriertem Diversity-System.

Wie installiere ich das Autoradio richtig?

Klemmen Sie zuerst die Fahrzeugbatterie ab. Entfernen Sie die Transportsicherungsschrauben am optischen Laufwerk. Setzen Sie den Einbaurahmen (falls nötig mit Blende) in den 2-DIN-Schacht ein und biegen Sie die Ausschnitte nach außen. Verbinden Sie das ISO-Kabel und die Antenne. Schieben Sie das Radio ein, bis es einrastet. Bei Bedarf befestigen Sie das Fixierblech mit der Mutter auf der Rückseite.

Welche Lautsprecher kann ich anschließen?

Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Die Impedanz muss 4 bis 8 Ohm betragen, und die Lautsprecher sollten eine ausreichende Leistung haben. Schließen Sie keine defekten Lautsprecher an. Achten Sie auf die Polarität: Negativ (-) der Lautsprecher nicht mit der Karosserie verbinden.

Wie baue ich das Autoradio wieder aus?

Lösen Sie zuerst die Fixiermutter auf der Rückseite (falls vorhanden). Führen Sie zwei Ausziehschlüssel in die Aussparungen zwischen Einbaurahmen und Radio ein, bis die Seitenfixierungen nach außen gedrückt werden. Ziehen Sie das Radio heraus und klemmen Sie alle Kabel ab. Entfernen Sie ggf. das Montagezubehör (Fixierblech, Einbaurahmen).

Kann ich die Fernbedienung testen, ohne das Gerät zu benutzen?

Ja, halten Sie die IR-Diode der Fernbedienung direkt vor eine Kamera (z.B. Smartphone) und drücken Sie eine Taste. Im Display der Kamera sehen Sie ein rotes Aufleuchten, wenn die Fernbedienung funktioniert. So können Sie Batterie und Sender prüfen.

Wie reinige ich das Gerät und das Display richtig?

Verwenden Sie ein weiches, trockenes Tuch. Bei stärkeren Verschmutzungen ein leicht angefeuchtetes Tuch (kein nasses Tuch). Benutzen Sie keine chemischen, alkoholhaltigen oder scheuernden Reinigungsmittel, da diese die Oberfläche beschädigen können. Drücken Sie nicht zu stark auf das Display und verwenden Sie keine spitzen Gegenstände.

Wie entsorge ich das Altgerät und die Batterien ordnungsgemäß?

Elektro- und Elektronikgeräte gehören nicht in den Hausmüll. Bringen Sie das Gerät zu einer kommunalen Sammelstelle oder einem Wertstoffhof zur kostenlosen Entsorgung. Batterien und Akkus müssen separat als Sondermüll entsorgt werden. Beachten Sie die Kennzeichnung mit durchgestrichener Mülltonne und Chemiesymbolen (Hg, Pb, Cd). Sie können Altbatterien auch unentgeltlich an den Händler zurückgeben.

BEDIENUNGSANLEITUNG FORD-10EU Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf eines FORD-10EU Autoradios erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Multimedia Autoradio.

i

Bitte lesen Sie sich diese Montageanleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Eine ausführliche Bedienungsanleitung für Ihr Autoradio finden Sie auf unserer Internetseite unter: www.xomax.de/download

Sicherheitshinweise und Vorsichtsmaßnahmen 4

Bedienung nur im Stand 4

Installation 4

Betriebslautstärke 4

Reparatur des Gerätes.... 4

Stromversorgung......4

Austausch von Sicherungen 4

Überhitzung 4

Betriebstemperatur......4

Reinigung des Gerätes 5

Verwendung des Bildschirmes ..... 5

Feuchtigkeit....5

Transportsicherungsschrauben entfernen 5

Installationshinweise 6

Einbauanleitung 8

1 Einbaureihenfolge 8

2 Befestigung des Fixierbleches ..... 9

3 Einbaurahmen fixieren....9

4 Autoradio anschließen .....10

5 Autoradio fixieren ....10

Ausbauanleitung 11

1 Werkzeug vorbereiten......11

2 Fixiermutter lösen....11

3 Ausziehschlüssel verwenden......12

4 Autoradio lösen ......12

5 Autoradio entfernen .....13

6 Montagezubehör entfernen......13

Anschlussschema FORD-10EU Can-Bus Kabeladapter 14

Stecker Pinbelegung FORD-10EU Kabeladapter 15

FORD-10EU Kabeladapter Buchsen Belegung 16

Anschlussschema Cinch-Kabelbaum 17

Allgemeine Problemlösung 18

Alt-Geräteentsorgung 20

Batterieentsorgung 20

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

! Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Transportsicherungsschrau- n entfernen

Vor Inbetriebnahme des optisches Laufwerks entfernen Sie unbedingt die zwei (Oberseite des Radios) mit bunten Streifen markierten Transport- Sicherungsschrauben.

Installationshinweise

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

WARNING!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

»Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

»Bitte beachten Sie, das diese Einbauanleitung für ein Standard 2DIN Schacht gedacht ist.

»Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 2DIN Gerät einzubauen.

»Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren

Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

»Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

»Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

»Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

»Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

»Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

»Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte

schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

»Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

»Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

»Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

»Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

»Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

»Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

»Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

Einbauanleitung

i

Bitte nehmen Sie zur Kenntnis, dass es sich hierbei um eine allgemeine Montageanleitung handelt und dass es vom Modell zum Modell durchaus zu diversen unwesentlichen Diskrepanzen führen kann, insbesondere bei den graphischen Darstellungen (z.B. bei der Art oder/und bei der Anwendung des Befestigungszubehörs).

Eine ausführliche Bedienungsanleitung für Ihr Autoradio finden Sie auf unserer Internetseite unter: www.xomax.de/download

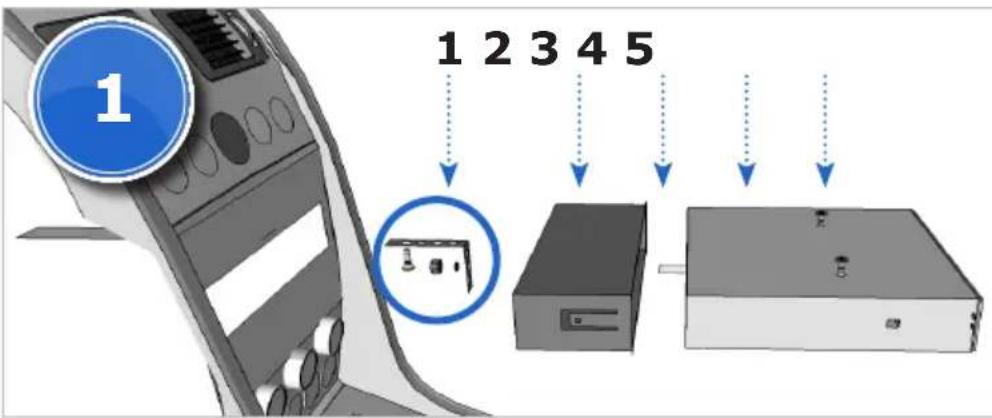

1 Einbaureihenfolge

1. Befestigungshilfen (optional): 1x Fixierblech, 1x Mutter 1x Unterlegscheibe
2. Einbaurahmen*

3. Doppelseitige Schraube

4. Autoradio

5. Sicherungsschrauben

*Der Einbaurahmen befindet sich bei Lieferung bereits am Gerät. Er kann mit Hilfe der Ausziehschlüssel (siehe Seite 11) entfernt werden. (Falls im Lieferumfang enthalten)

2 Befestigung des Fixierbleches

Dieser Schritt kann nicht in jedem Fahrzeug ausgeführt werden. Daher kann er gegebenenfalls übersprungen werden.

Das Fixierblech muss so am Fahrzeug befestigt werden, dass das Radio mit seiner Fixierschraube durch eines der Löcher des Fixierblechs geschoben werden kann. Später (siehe Seite 10) wird das Autoradio mit einer Mutter daran befestigt.

3 Einbaurahmen fixieren

Ziehen Sie den Einbaurahmen (falls im Lieferumfang enthalten) zunächst vom Autoradio ab. Verwenden Sie dafür zwei Ausziehschlüssel (siehe Seite 11).

Gegebenenfalls muss auch die Blende entfernt werden. Setzen Sie nun den Einbaurahmen in den Einbauschacht ein. Nach dem Einsetzten müssen alle Ausschnitte nach außen gebogen werden, um den Einbaurahmen im Schacht zu fixieren.

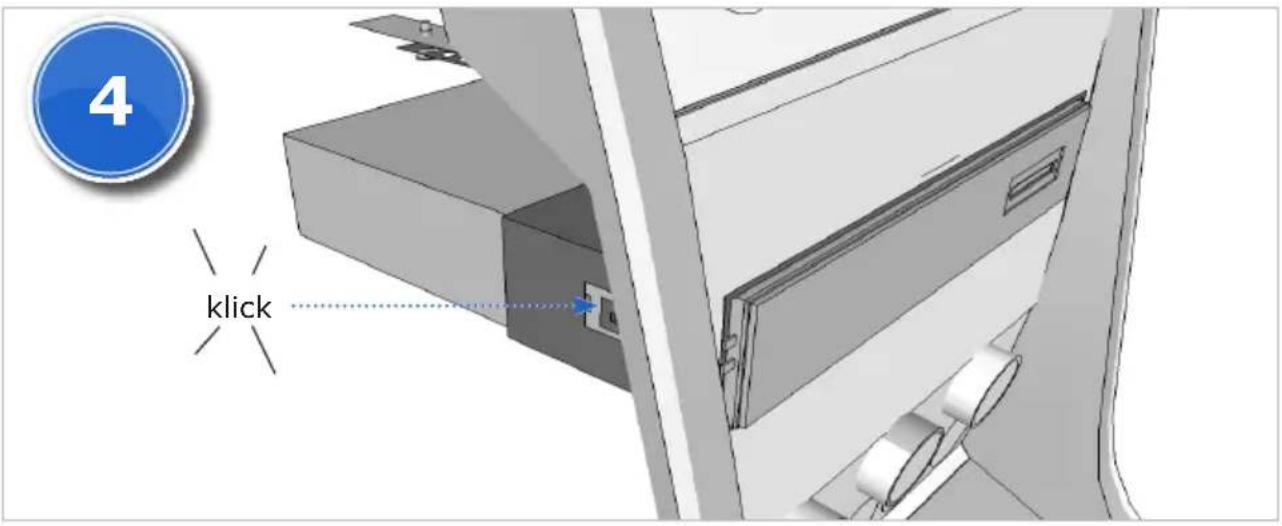

4 Autoradio anschließen

Schließen Sie zunächst das ISO Kabel (falls vorhanden) an das Autoradio an. Danach verbinden Sie die ISO-Buchse mit den beiden ISO-Steckern Ihres

Fahrzeuges. Vergessen Sie nicht, die Radioantenne anzuschließen.

Nun können Sie das Autoradio in den Rahmen einschieben, bis es mit einem leisen Klickgeräusch einrastet.

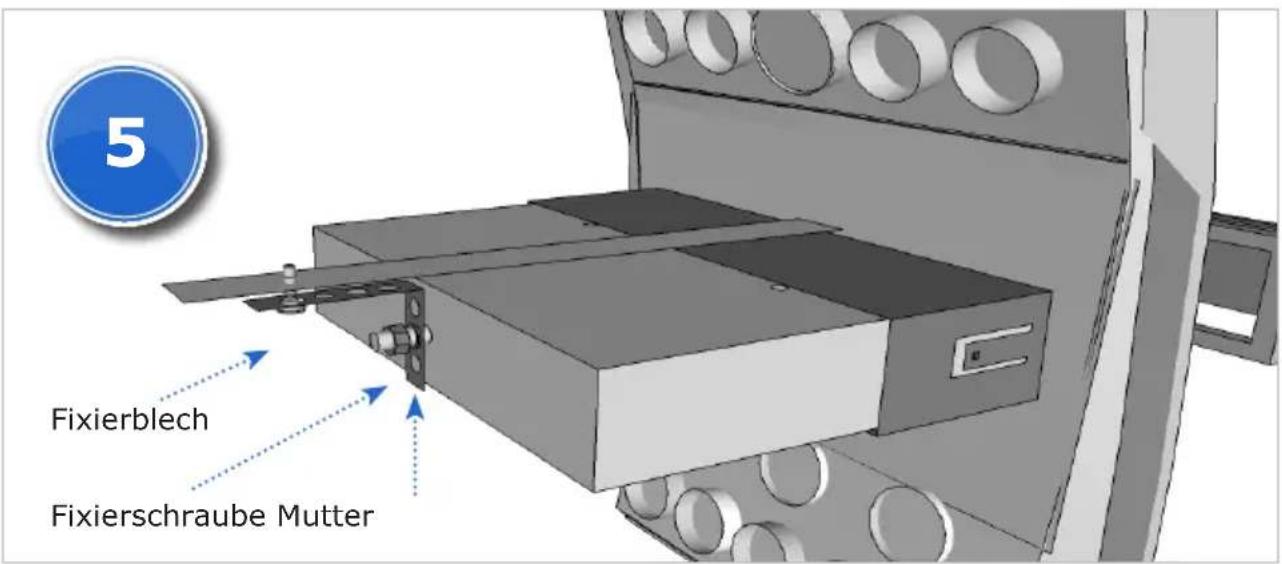

5 Autoradio fixieren

Dieser Vorgang bezieht sich auf den Schritt 2 auf Seite 9 und kann gegebenenfalls übersprungen werden.

Während das Autoradio eingeschoben wurde, sollte die Fixierschraube in ein Loch des Fixierblechs durchgerutscht sein. Befestigen Sie nun das Autoradio am Fixierblech mit einer Mutter.

Ausbauanleitung

1 Werkzeug vorbereiten

Um das Autoradio auszubauen, benötigen Sie zunächst einen Schlüssel für die Mutter und zwei Ausziehschlüssel. Das sind in der Regel zwei flache

Blech-Platinen, die in der Form variieren können. Die Ausziehschlüssel haben die Funktion, das Autoradio vom Einbaurahmen zu lösen.

Ausziehschlüssel befinden sich meistens im Lieferumfang Ihres Autoradios.

2 Fixiermutter lösen

Als erstes sollte die Mutter mit Hilfe eines Schlüssels vom Fixierblech an der Geräterückseite gelöst werden.

Das Anbringen dieser Schraube ist aus Platzgründen nicht in jedem Fahrzeug möglich. Daher kann es sein, dass Ihr Autoradio nicht mit einem Fixierblech befestigt wurde.

3 Ausziehschlüssel verwenden

Führen Sie nun die Ausziehschlüssel in die dafür vorgesehenen Aussparungen zwischen dem Einbaurahmen und dem Autoradio ein.

Die Schlüssel sollten mittig, mit gleichem Abstand nach oben und unten eingeführt werden.

4 Autoradio lösen

Sobald Sie die Ausziehschlüssel einführen, werden die Seitenfixierungen nach außen gedrückt und das Autoradio wird damit vom Einbaurahmen gelöst.

Die Fixierungen werden durch die Ausziehschlüssel gehalten. Solange die Schlüssel nicht entfernt werden, kann das Autoradio einfach herausgezogen werden.

5 Autoradio entfernen

Ziehen Sie nun das Autoradio aus dem Radioschacht bzw. aus dem Einbau-rahmen heraus.

Nach dem das Autoradio herausgezogen wurde, sollten alle Kabel abgeschlossen und der ISO-Stecker abgeklemmt werden.

6 Montagezubehör entfernen

Wenn Sie das Radio nicht wieder einbauen möchten, kann im letzten Schritt das Montagezubehör (Fixierblech, Einbaurahmen) entfernt werden.

Anschlussschema FORD-10EU Can-Bus Kabeladapter


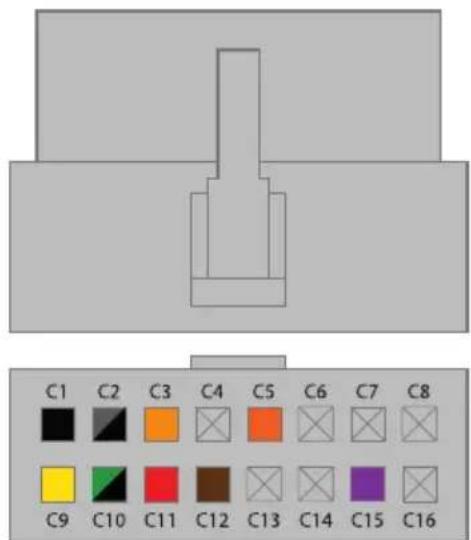

Stecker Pinbelegung FORD-10EU Kabeladapter

Stecker zum Canbus (weiß)

C1 - Masse (-)
C2 - Can High
C3 - Tasten-Beleuchtung (+12V)
C4 - nicht belegt
C5 - Lenkradfernbedienung (KEY +)
C6 - nicht belegt
C7 - nicht belegt
C8 - nicht belegt
C9 - Dauerplus (+12V)
C10 - Can Low
C11 - Zündungsplus (+12V)
C12 - Rückfahrkamera (+12V)
C13 - nicht belegt
C14 - nicht belegt
C15 - Can-Bus (IR)
C16 - nicht belegt

Stecker zum Autoradio (schwarz)

G1 - Verstärkeransteuerung (+)
G2 - nicht belegt
G3 - nicht belegt
G4 - Masse (-12V)
G5 - Elektrische Antenne (+12V)
G6 - Rückfahrkamera (+12V)
G7 - Lautsprecher hinten links (-)
G8 - Lautsprecher hinten links (+)
G9 - Lautsprecher hinten rechts (-)
G10 - Lautsprecher hinten rechts (+)
G11 - Can-Bus (IR)
G12 - Lenkradfernbedienung (KEY-)
G13 - Tasten-Beleuchtung (+12V)
G14 - Zündungsplus (+12V)
G15 - Masse (-)
G16 - Dauerplus (+12V)
G17 - Lautsprecher vorne links (-)
G18 - Lautsprecher vorne links (+)
G19 - Lautsprecher vorne rechts (-)
G20 - Lautsprecher vorne rechts (+)

FORD-10EU Kabeladapter Buchsen Belegung

B A

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

QB1 - (-) hinten rechts (violett/schwarz)

QB2 - (+) hinten rechts (violett)

QB3 - (-) vorne rechts (grau/schwarz)

QB4 - (+) vorne rechts (grau)

QB5 - (-) vorne links (weiss/schwarz)

QB6 - (+) vorne links (weiss)

QB7 - (-) hinten links (grün/schwarz)

QB8 - (+) hinten links (grün)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

QA1 - nicht belegt

QA4 - Can Low (grün/schwarz)

QA5 - (+) 12V Dauerplus (gelb)

QA6 - nicht belegt

QA7 - nicht belegt

QA8 - (-) Masse (schwarz)

Buchse C (Lenkradfernbedienung)

Auf der Seite C befinden sich die Lenkradfernbedienung Ansachlüsse

QC13 - Lenkradfernbedienung (Steuerung KEY +)

QC22 - Lenkradfernbedienung (Masse -)

Anschlussschema Cinch-Kabelbaum
    W["external Audio-/Videoquelle (optional)"]
    X["external Audio-/Videoquerler (optional)"] --> Y["OUT2"]
    Z["external Audio-/Videoquerler (optional)"] --> AA["OUT1"]
    AB["external Audio-/Videoquerler (optional)"] --> AC["OUT2"]

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problem Ursache und Lösung
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Radiosender gehen verloren: Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radio- sender und Benutze-reinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauer-strom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Schlechter Radioempfang:Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln.Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.
