BEDIENUNGSANLEITUNG XM-DTSBN929 Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des Multimedia Autoradios XOMAX XM-DTSBN929 erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen XOMAX Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de/download nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 1.0

Letztes Update 04.08.2016

Inhaltsverzeichnis

Sicherheitshinweise und Vorsichtsmaßnahmen 6

Einführung 8

Beschreibung 8

Spezifikationen......9

Packungsinhalt....10

Bedienelemente am Autoradio......11

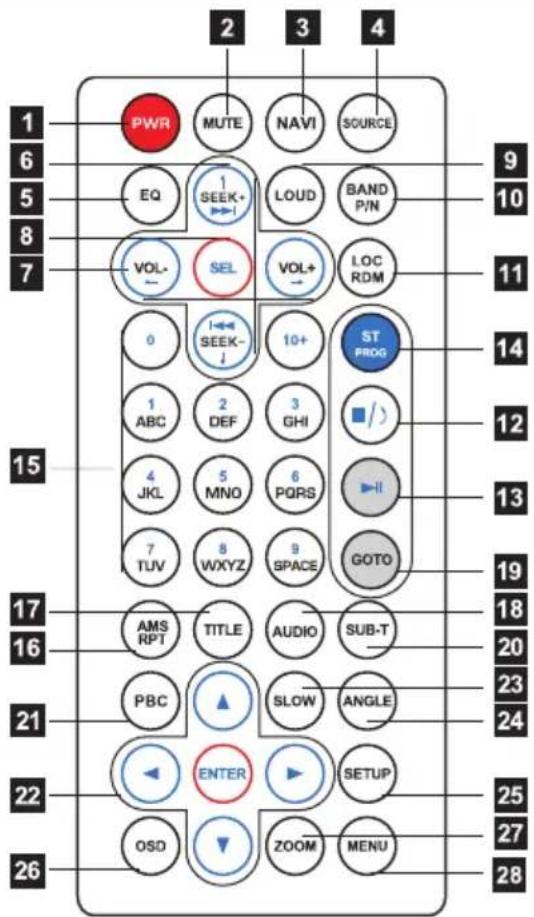

Fernbedienung ....15

Installation 17

Installationshinweise....17

Vor der Installation ....17

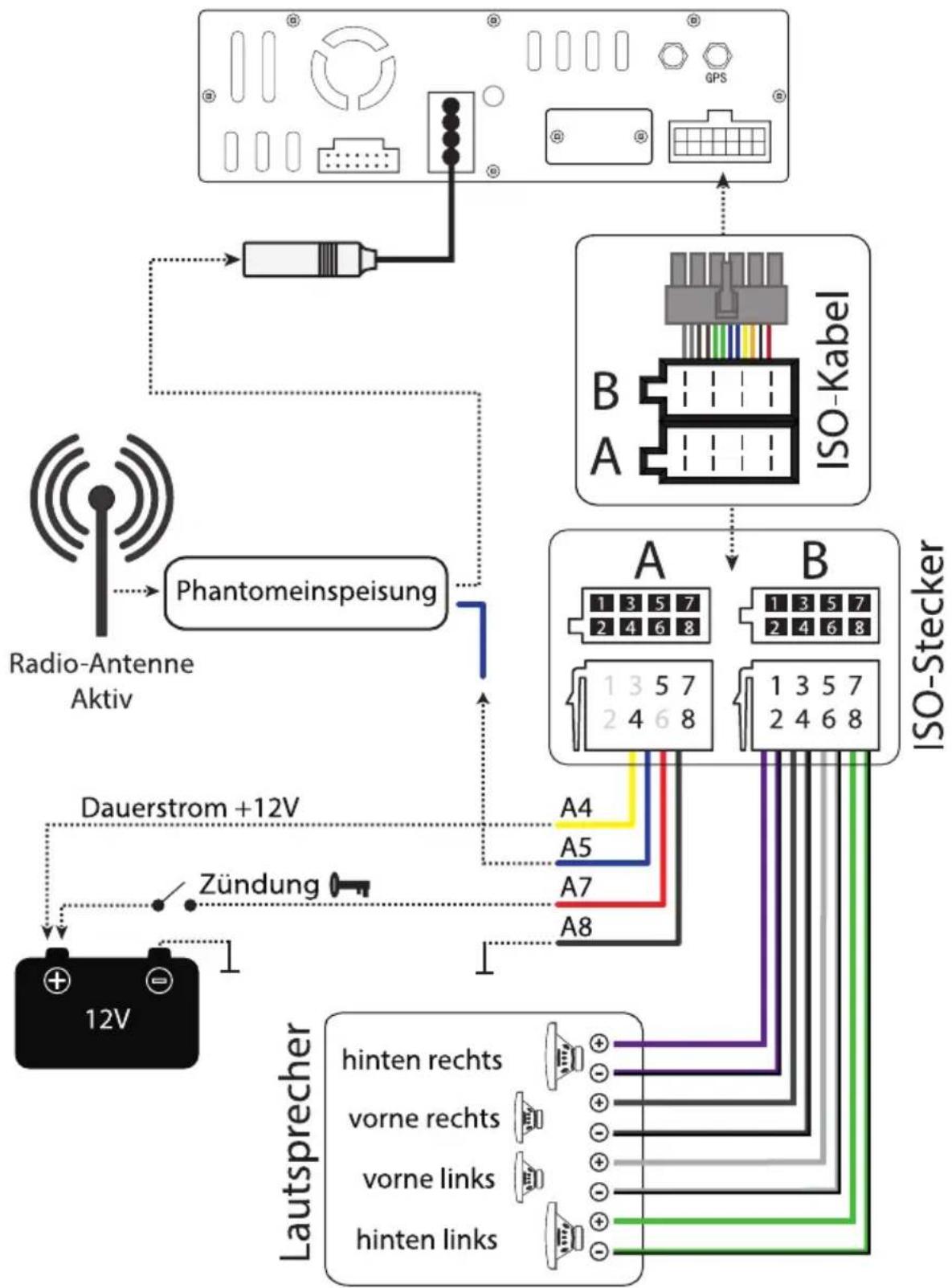

Anschlussschema ISO-Stecker 19

ISO-Buchsen-Belegung 20

Buchse A (Stromversorgung) ......20

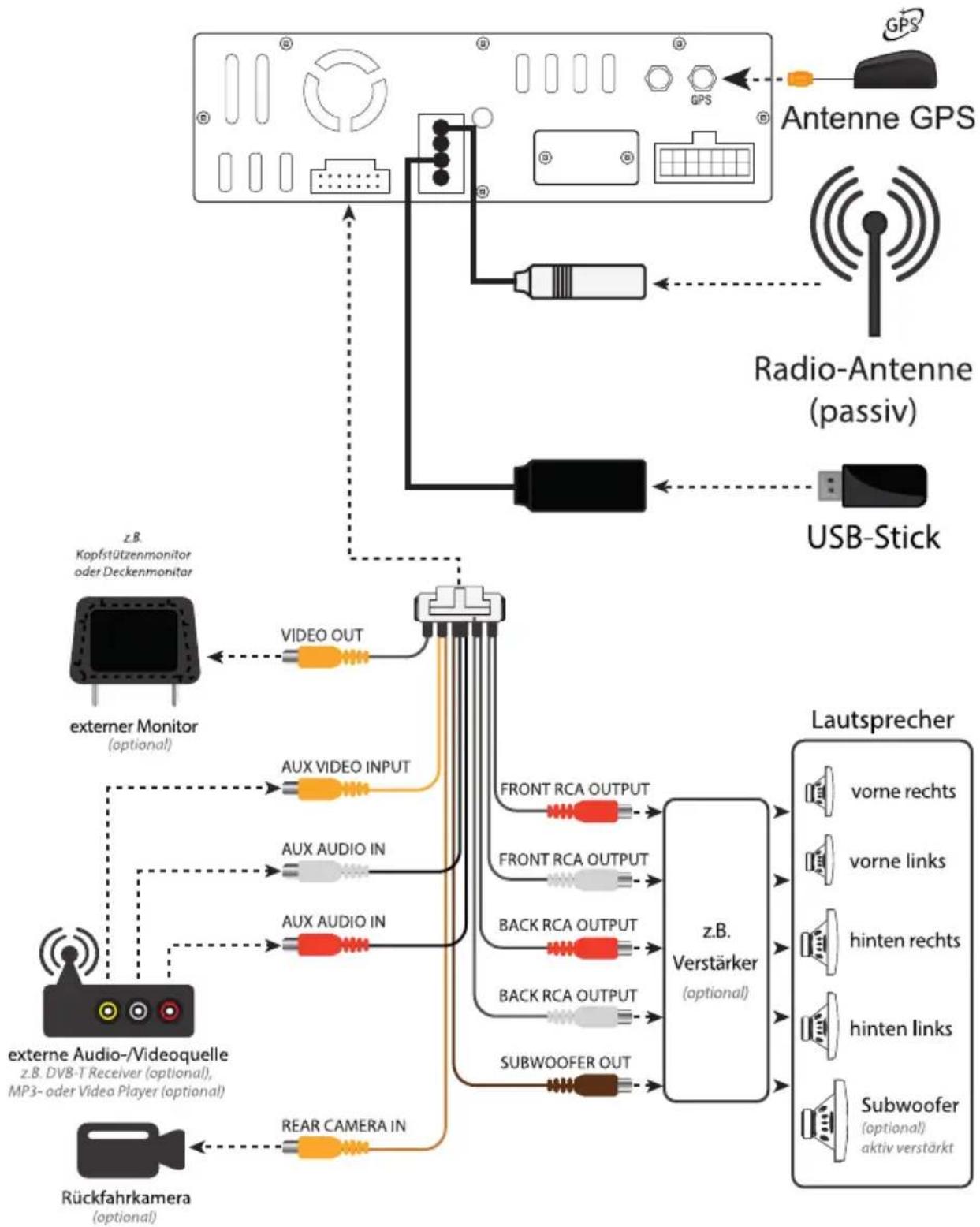

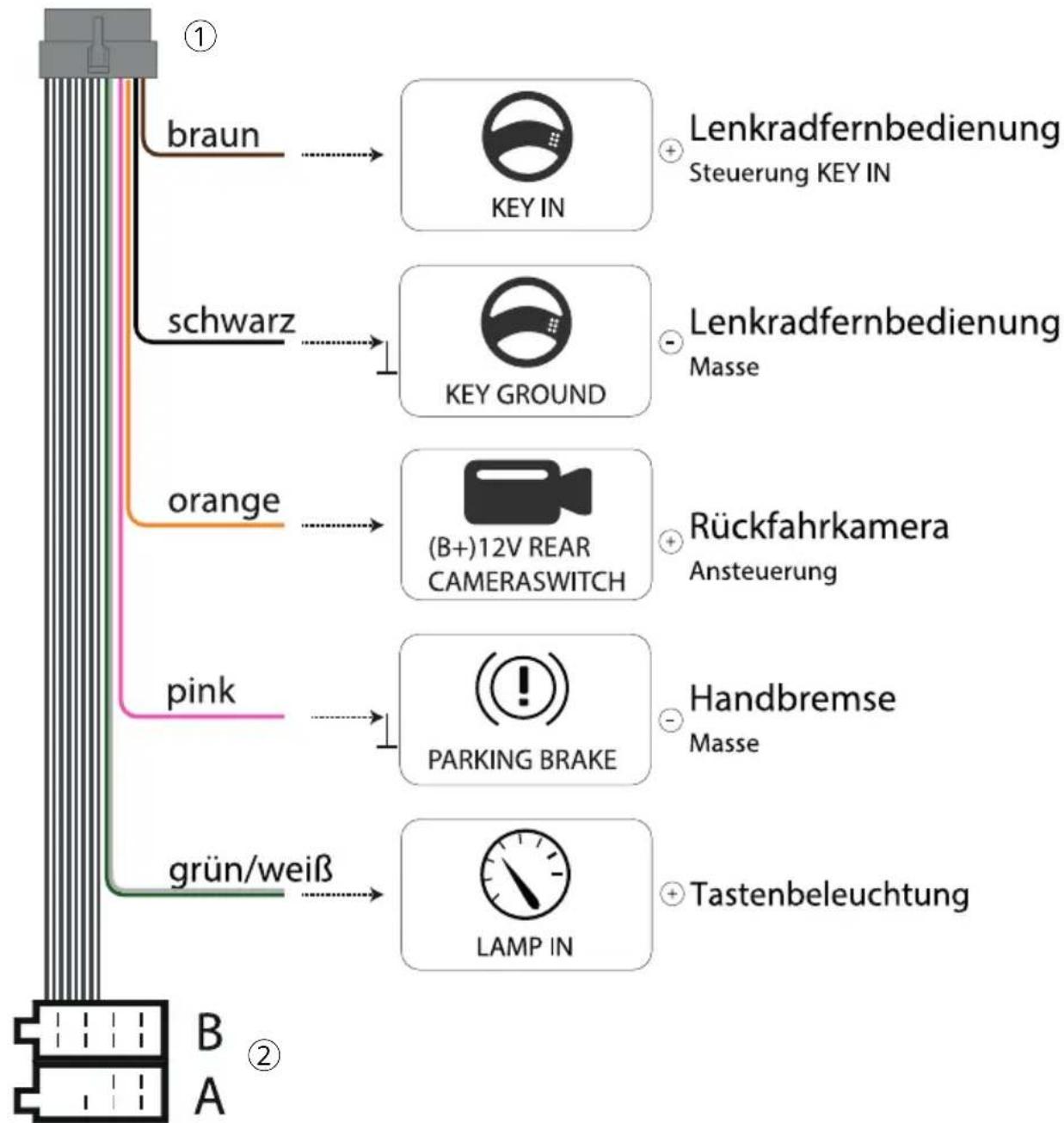

Buchse B (Lautsprecher) ......20

ISO-Kabel Anschlüsse 21

Anschlussschema Cinch An- schlüsse 22

Inbetriebnahme 23

Fernbedienung verwenden ......23

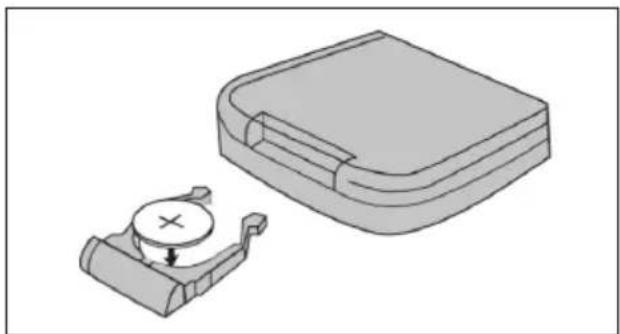

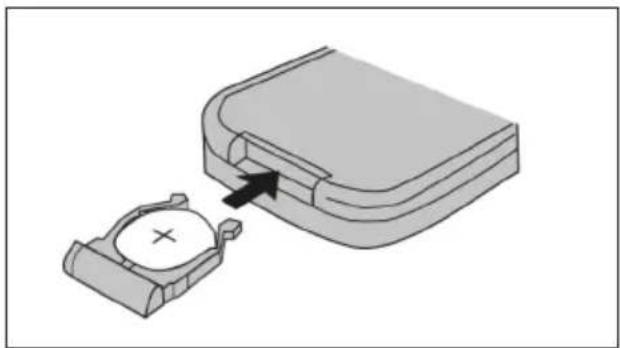

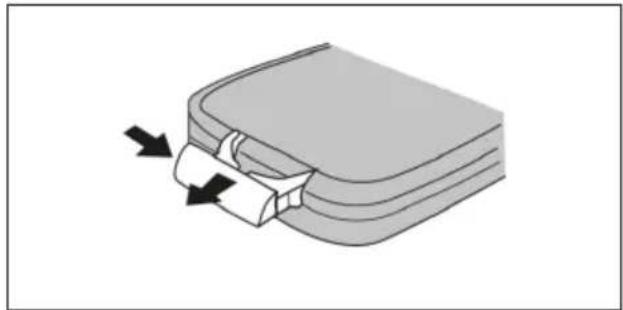

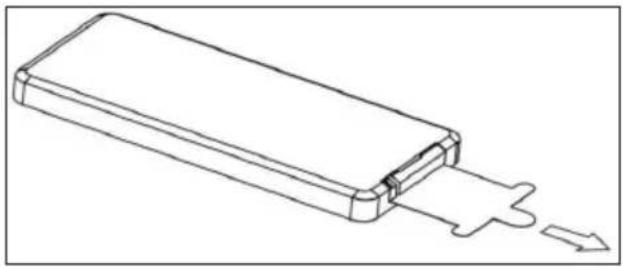

Fernbedienung Batteriewechsel .....23

Bedienteil anbringen/abnehmen .....24

Bedienteil anbringen ....24

Bedienteil abnehmen....24

Gerät einschalten/ausschalten......24

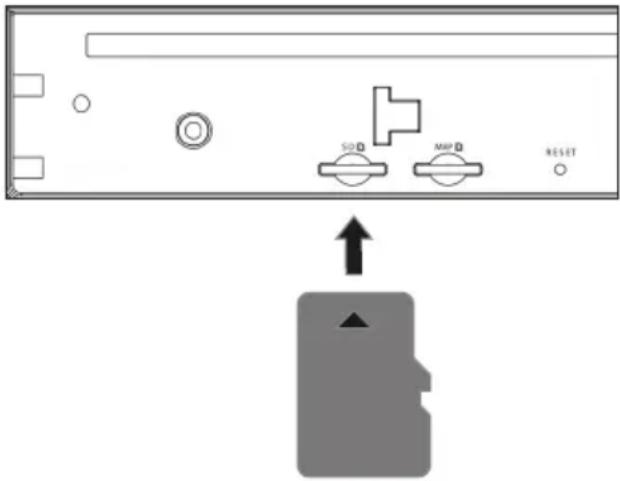

SD-Karte verwenden....24

USB-Medien anschließen......24

AUX-IN anschließen 25

Werkseinstellungen....25

Grundfunktionen 25

Hauptmenü aufrufen....25

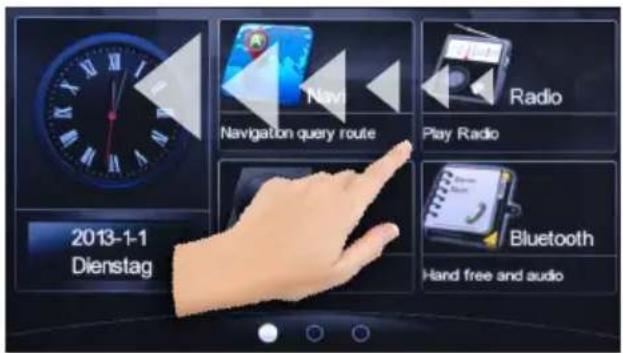

Seiten blättern 26

Listen scrollen....26

Modus Auswahl ......26

Lautstärke regeln 26

Stummschalten 27

Bildschirm an oder auszuschalten ....27

Zurück 27

Einstellungen 27

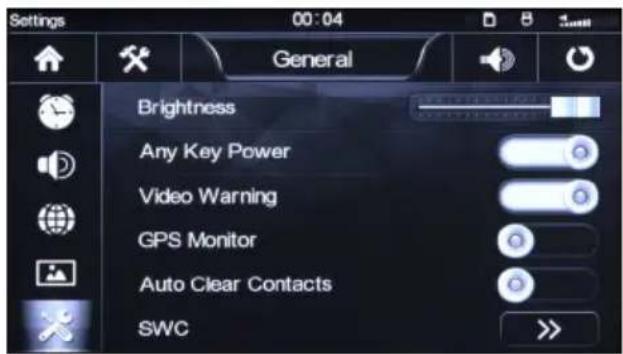

Einstellungsmenü aufrufen......27

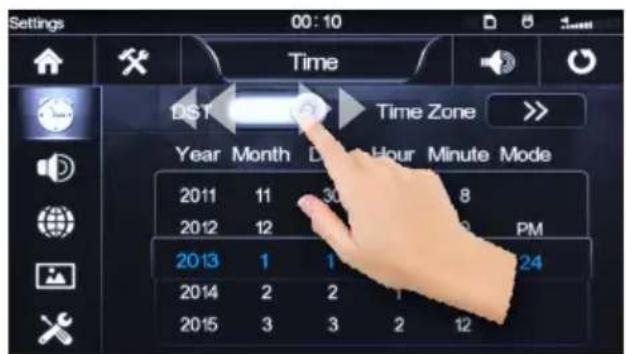

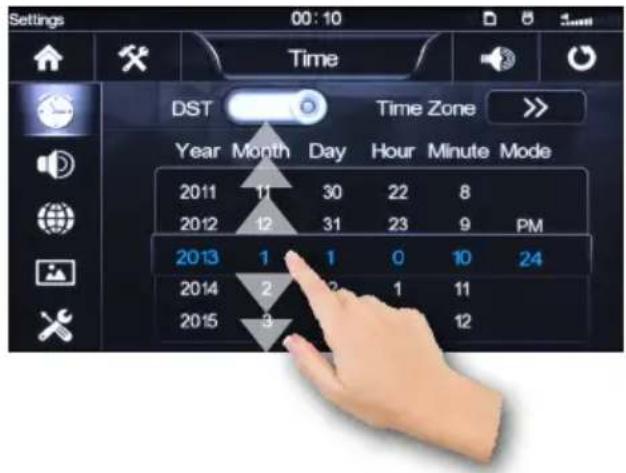

Datum & Zeit Einstellungen......27

Audioeinstellungen 28

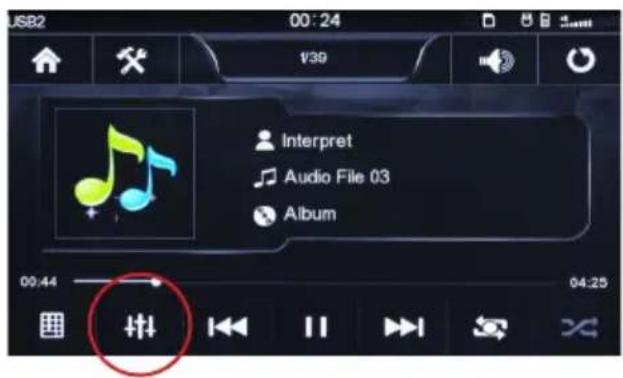

Equalizer aufrufen ......28

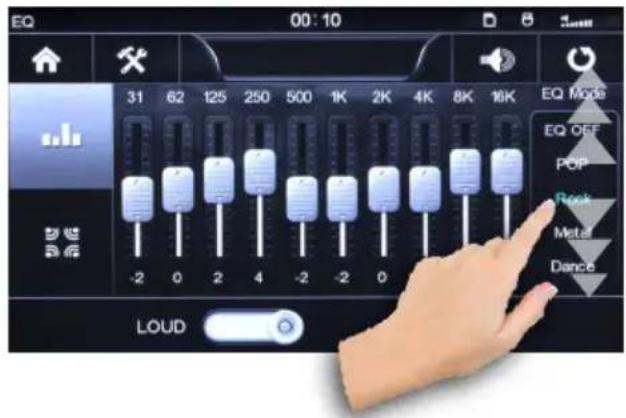

Preset Equalizer ......29

Loudness Funktion......29

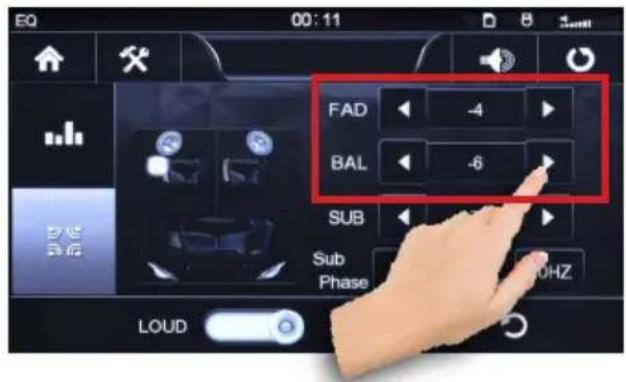

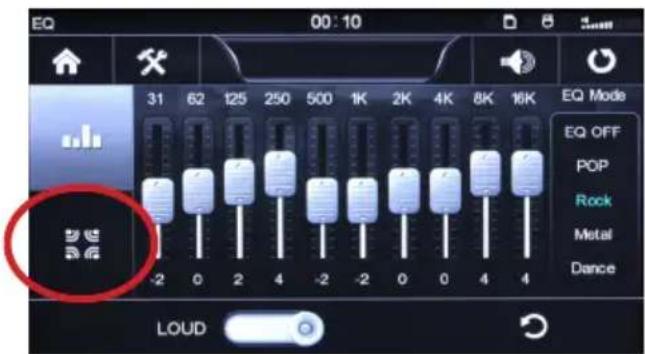

Fader und Balance ......29

Subwoofer-Lautstärke ....30

Tastenton an/ausschalten ....30

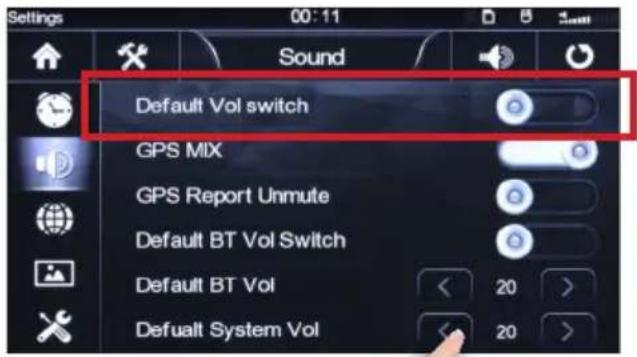

Standard Systemlautstärke einstellen....31

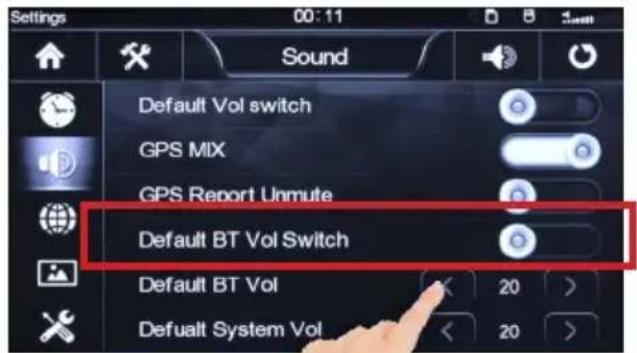

Standard Bluetoothlautstärke ein- stellen....31

GPS Softwarepfad (GPS Path) ......31

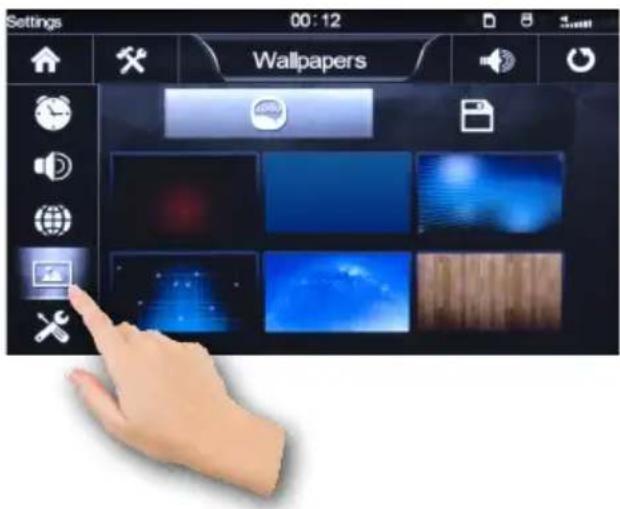

Hintergrundbild einstellen ....32

Hintergrund (Wallpaper) auswählen....32

Eigenes Hintergrundbild einstellen....32

Allgemeine Einstellungen ....33

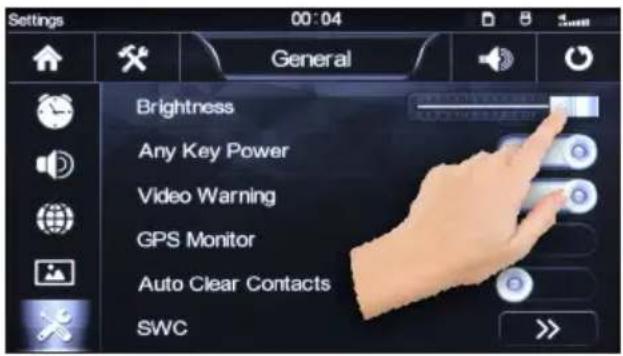

Bildschirm dimmen ....33

Lenkradfernbedienung....33 Konfiguration....33

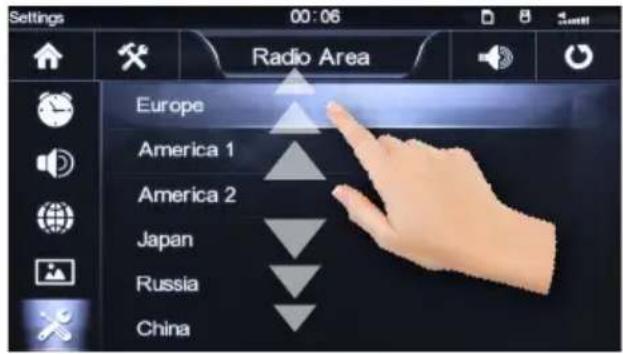

Grundeinstellungen....33 Rundfunkbereich....34

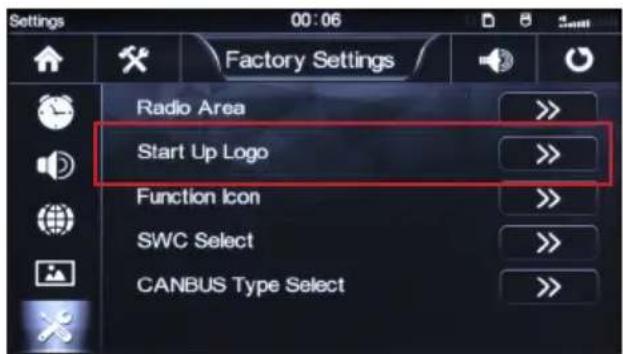

Startlogo 34

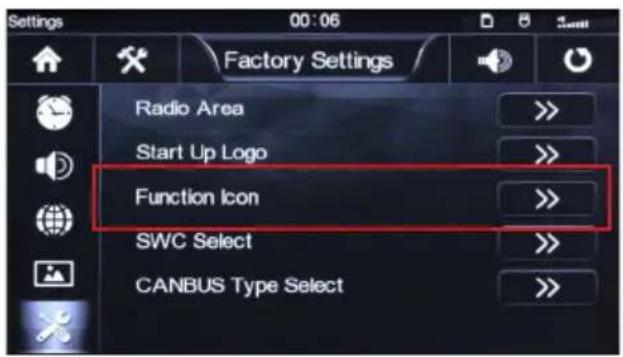

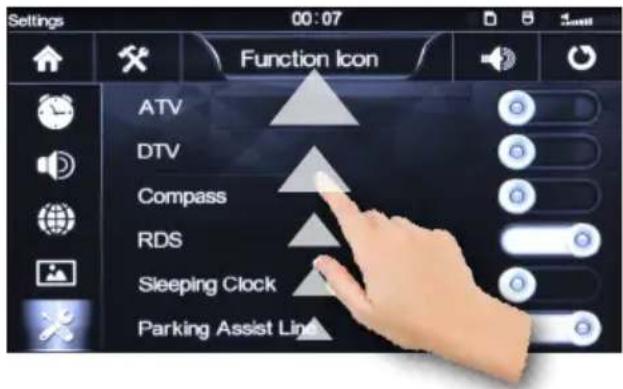

Hauptmenüsymbole einstellen .....35

Lenkradfernbedienungstyp....36

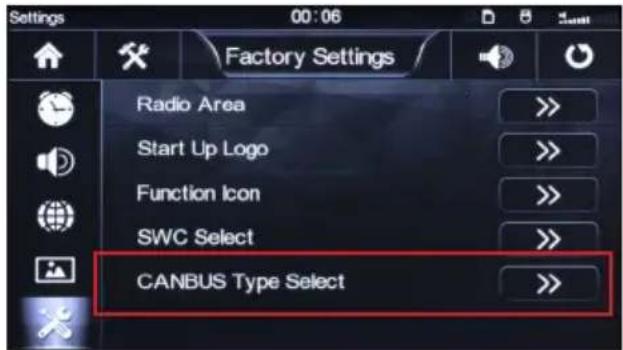

CANBUS Typ 36

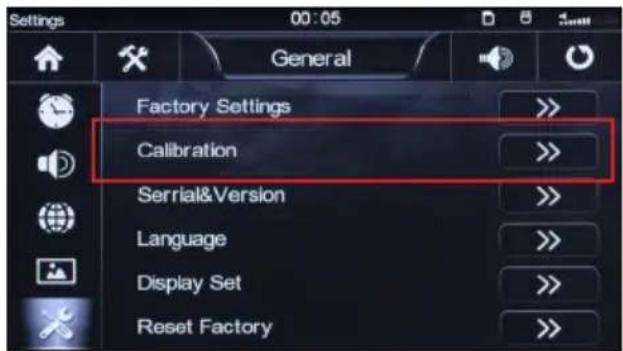

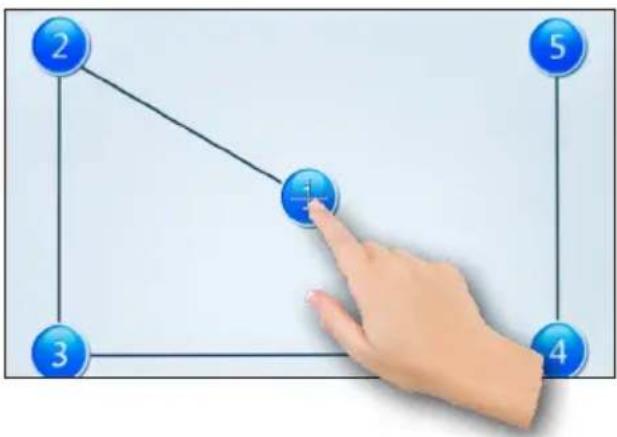

Kalibrierung 36

Sprache Einstellungen ....37

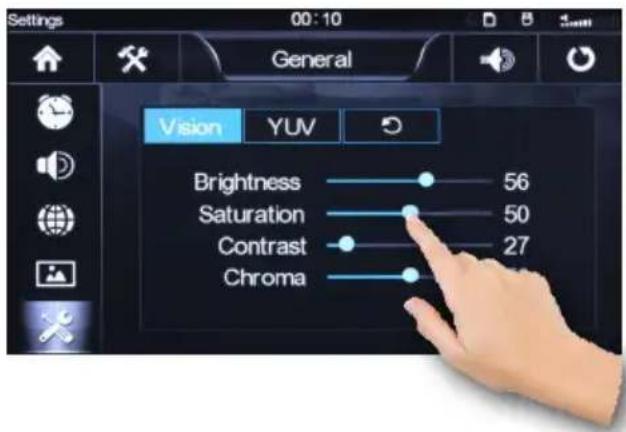

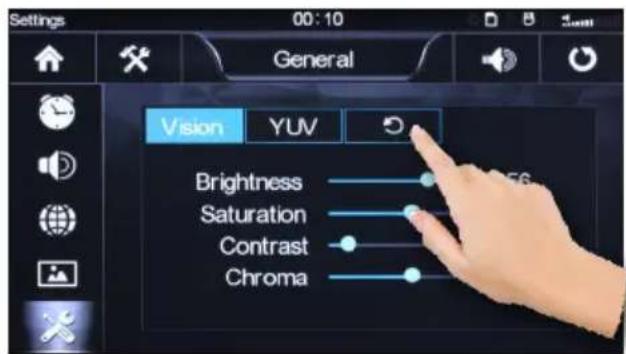

Helligkeit, Farbsättigung und Kontrast ....37 YUV-Farbmodell....38

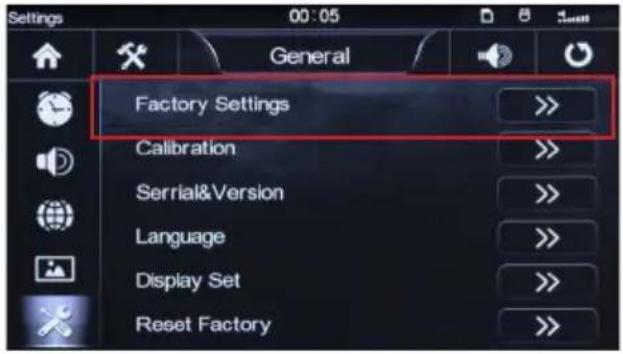

Werkseinstellungen....38

Datenträger und Medien 39

Unterstützte Datenträger....39

Unterstützte Dateiformate ....39

ID3-Tag (Titel- und Interpret)......39

Radiomodus 40

Radio-Oberfläche....40

Radiomodus anschalten....40

Manuelle Sendersuche....40

Automatischer Suchlauf......41

Intro-Funktion....41

Sender speichern....41

Frequenzband umschalten .....41

RDS Funktionen ....41

LOC Signalempfindlichkeit......41

AF Funktion (Alternative Frequency).....42

TA Funktion (Traffic Announcement) .....42

PTY Funktion (Programme Type) .....42

USB- und SD-Modi 43

Wiedergabe Modus starten......43

Ordner- und Dateiübersicht......43

Wiedergabe starten ....44

Musik-Wiedergabemodus 45

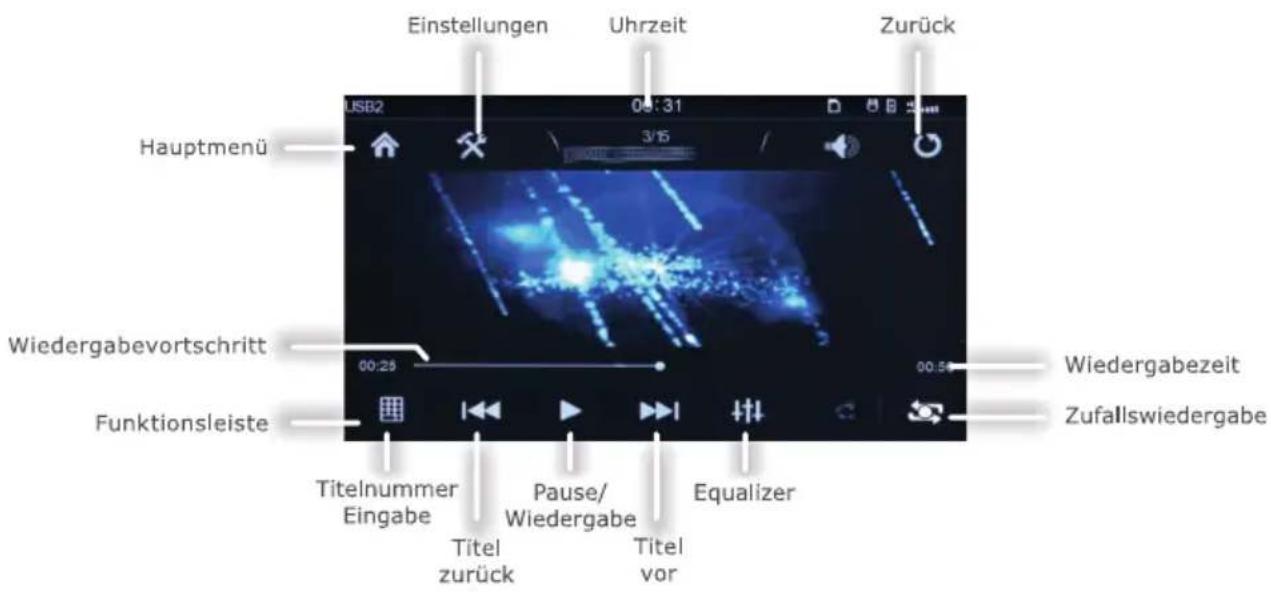

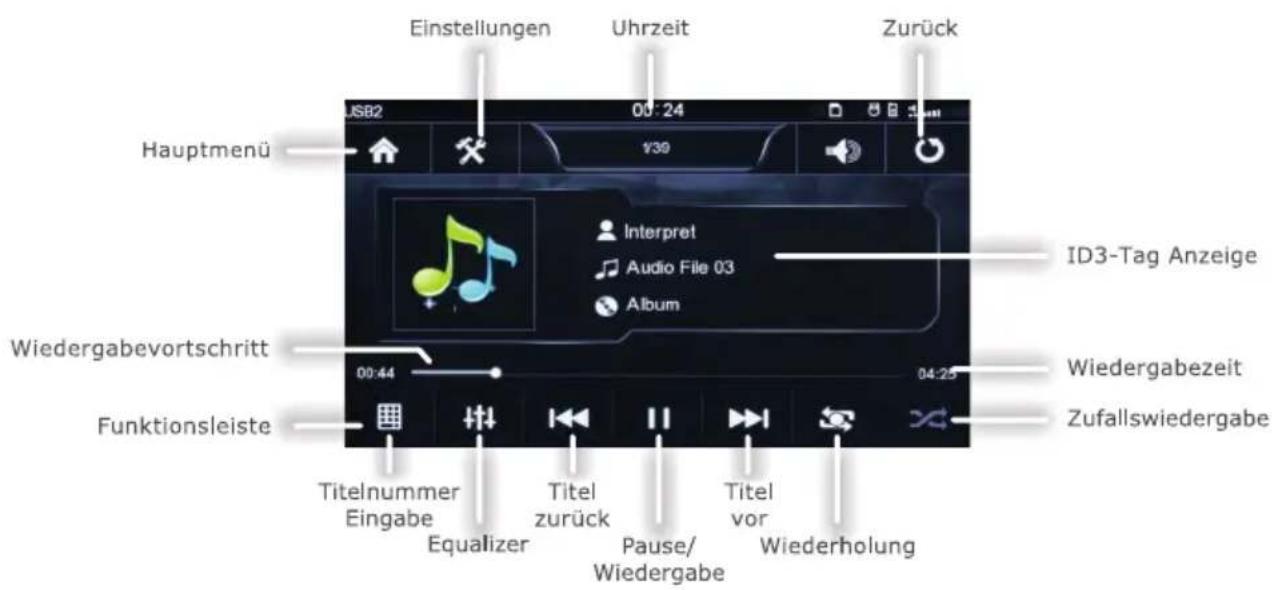

Wiedergabe-Oberfläche .....45

Wiedergabe/Pause 45

Titel vorwärts/Titel zurück .....45

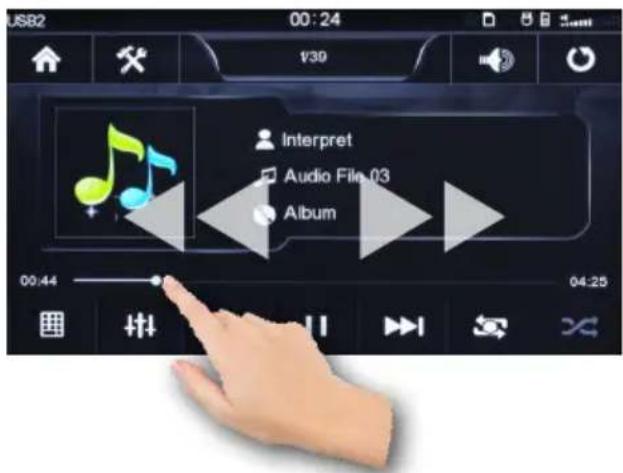

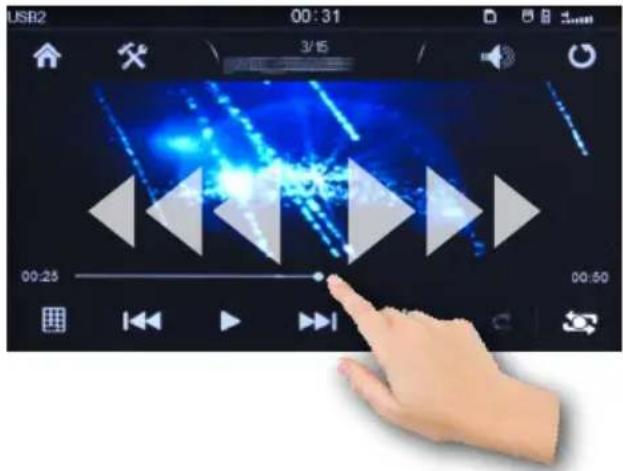

Vor- und Zurückspulen 45

Wiedergabewiederholung......45

Zufallswiedergabe......46

Audio Ordnerübersicht......46

Titelnummer Eingabe ....46

Video-Wiedergabemodus 47

Wiedergabe-Oberfläche .....47

Dateiübersicht......47

OSD Videomenü einblenden....47

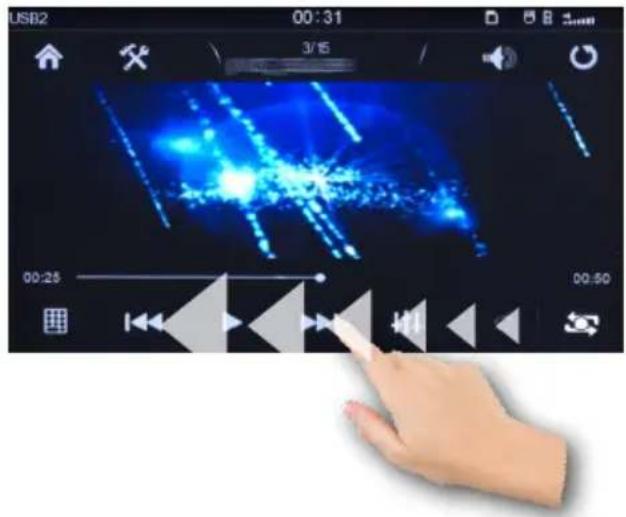

Funktionsleiste erweitern....48

Wiedergabe/Pause 48

Titel vorwärts/Titel zurück .....48

Vor- und Zurückspulen ....48

GOTO Funktion......48

Wiedergabewiederholung....48

Zufallswiedergabe......49

Zoommodus....49

Untertitel umschalten....49

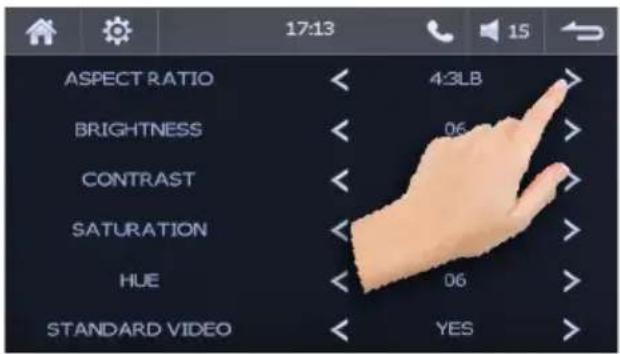

Bildschirmseitenverhältniss ....49

Bildbetrachter-Modus 50

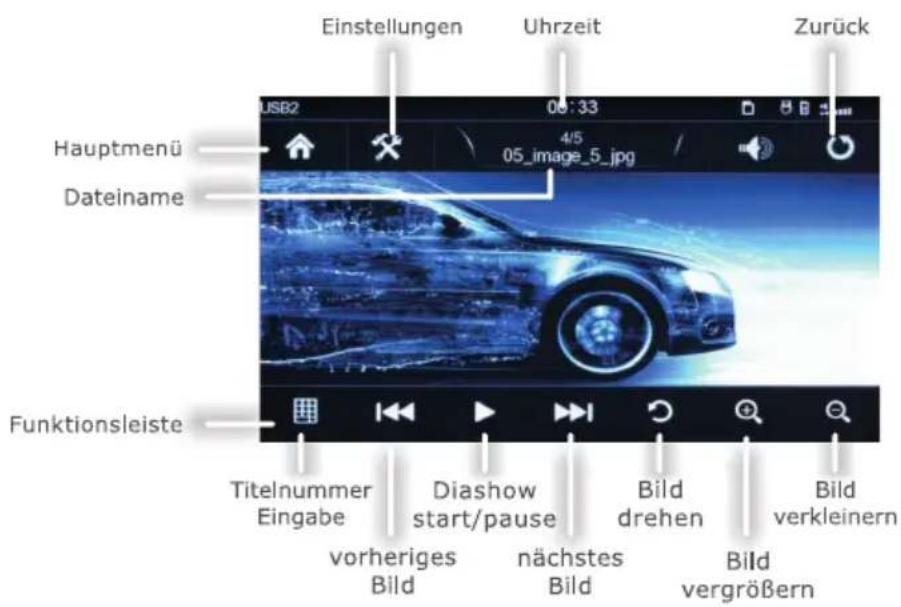

Bildbetrachter-Oberfläche .....50

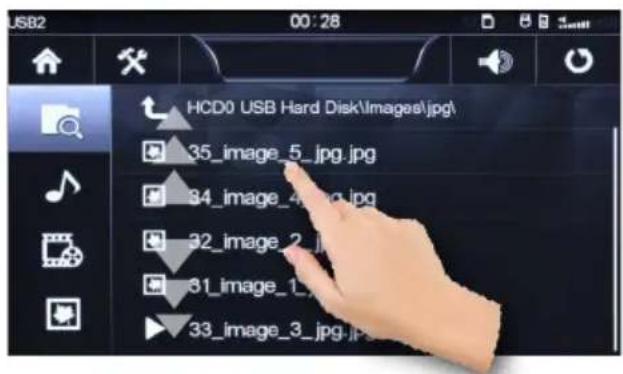

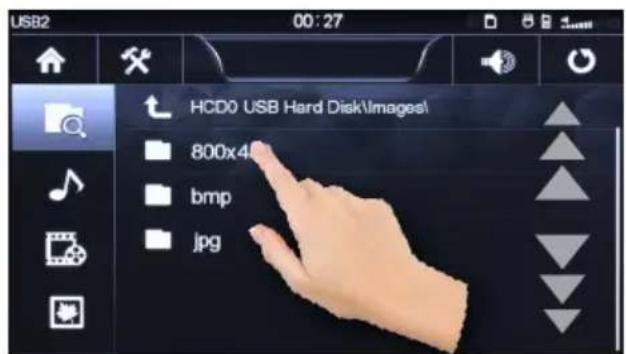

Bildbetrachter Modus öffnen......50

Funktionsleiste einblenden....51

Funktionsleiste erweitern....51

Diashow starten / anhalten .....51

Bild zurück / vorwärts .....51

Bild drehen....51

GOTO Funktion....51

Diashow Übergänge starten .....51

Zoommodus....51

Bluetooth Verbindung 52

Bluetooth Modus starten....52

Bluetooth Verbindung aufbauen......52

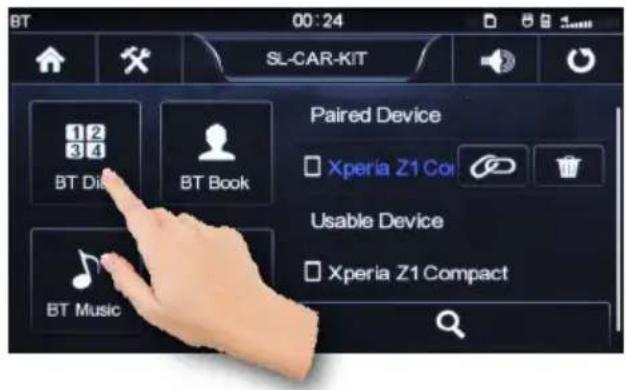

Eine Nummer wählen ....53

Anruf entgegennehmen ....53

Anruf beenden/Anruf ablehnen .....53

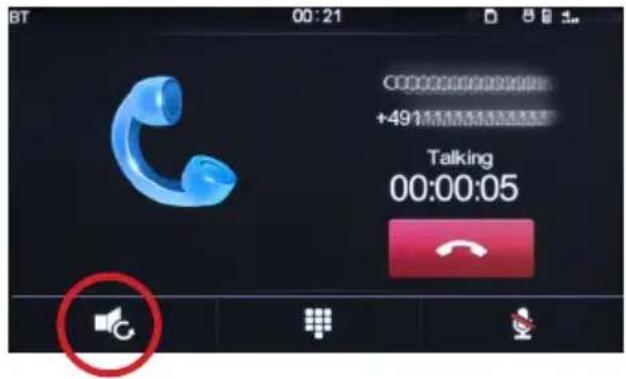

Lautsprecher umschalten....53

Telefonbuch 54

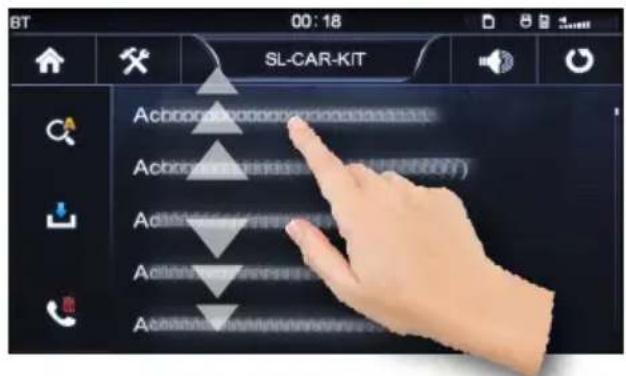

Telefonbuchinträge laden .....54

Telefonbuch Suchfunktion .....54

Telefonbucheinträge löschen .....55

Anrufprotokoll 55

Protokolldaten löschen .....55

Bluetooth Musik 55

Allgemeines 55

Bluetooth Musik starten....55

AV-IN Modus 56

Allgemeine Hinweise ....56

AV-IN Modus starten 56

Rückfahrkamera (optional) 57

Allgemeine Hinweise ....57

Anschluss....57

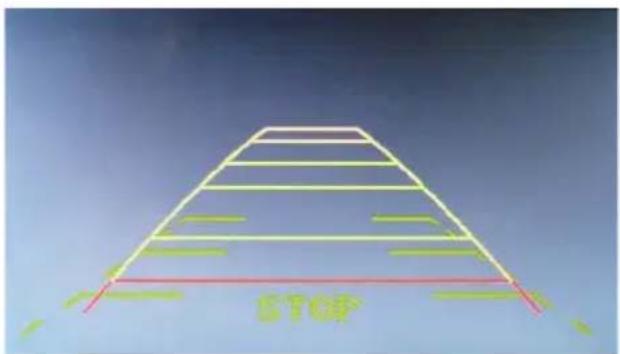

Rückfahrkamera-Modus starten .....57

Allgemeine Problemlösung 58

Entsorgungs- und rechtliche Hinweise 62

Alt-Geräteentsorgung....62

Batterieentsorgung ......62

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle an, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät niemals. Versu-chen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Beim Öffnen besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder ein Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Verletzungsgefahr

Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Class-1-Laser, der Ihre Augen verletzen kann.

Umgang mit CDs und DVDs

»Verschmutzungen, Kratzer und Staub können einem optischen Datenträger schaden.

»Bekleben Sie CDs/DVDs nicht und beschriften Sie sie nicht mit dafür ungeeigneten Schreibgeräten.

»Verbiegen Sie CDs und DVDs niemals.

»Bewahren Sie Ihre Datenträger in dafür vorgesehenen Hüllen auf, um Schäden zu vermeiden.

»Setzen Sie Ihre Datenträger niemals direktem Sonnenlicht oder direkter Lüfterhitze aus.

»Fassen Sie CDs/DVDs nicht an der Spiegelseite an, um Verschmutzungen und Kratzer zu vermeiden.

»Um einen optischen Datenträger zu reinigen, sollten Sie niemals aggressive Reinigungsmittel, Alkohol oder Lösungsmittel verwenden.

»Verwenden Sie ein sauberes feines Tuch, um die Datenträgeroberfläche vorsichtig von innen nach außen sauber zu wischen.

Einführung

Beschreibung

Dieses Navigations- und Multimedia-system XOMAX XM-DTSBN929 ersetzt das Werksradio Ihres Fahrzeuges und eröffnet neue Tore in die Welt der Unterhaltungsmöglichkeiten. Das Autoradio ist mit allen Funktionen ausgestattet, um Ihr Auto mit modernen Multimediafeatures zu vervollständigen.

Das XM-DTSBN929 ist ein Navi- und Multimedia-Autoradio im 1DIN Format.

Das Autoradio besitzt ein CD/DVD-Laufwerk, zwei USB-Anschlüsse, einen micro SD-Kartenslot und einen AUX-IN Anschluss auf der Frontseite, damit Sie immer Ihre aktuelle Musik und Videos im Auto hören und sehen können. Dabei stehen Ihnen viele Multimediaformate zur Verfügung.

Die praktische Ordner- und Dateimanager Funktion zum einfachen Wiederfinden Ihrer Lieblingssongs, Bilder und Videos lässt sich bequem über den Touchscreen steuern.

Sind Ihre MP3-Dateien mit entsprechenden ID3-Tags versehen, können Titel, Interpret, Albumname und Albumcover auf dem Wiedergabebildschirm angezeigt werden.

Dank der Bluetooth-Verbindung können Sie auch direkt vom Iphone, Smartphone, Tablet oder MP3-Player Musik hören. Natürlich ist auch eine Bluetooth-Freisprechfunktion mit Telefonbuchfunktion mit an Bord.

Der 7 Zoll große Touchscreen kann per Slide- und Scroll-Funktion intuitiv bedient werden. Der Monitor liefert eine hochauflösende Bildwiedergabe mit bis zu 800x480 Pixeln.

Die verfügbaren Schnittstellen auf der Rückseite ermöglichen den Anschluss einer Rückfahrkamera, einen zweiten USB-Datenträger, der Fahrzeugeigenen Lenkradfernedienung, eines Verstärkers und eines Subwoofers, bis zu 2 Monitore und einer externen AV-Quelle (z.B. ein DVB-T TV-Empfänger).

Ein integriertes Navigationssystem bringt Sie sicher an Ihr Ziel. Eine Top Navisoftware mit EUROPA Kartenmaterial ist inklusive, damit Sie gleich losfahren können.

Die MicroSD Karte mit der Navisoftware befindet sich bei Lieferung bereits startklar im dafür vorgesehenem MicroSD-Slot.

Spezifikationen

Allgemeine Daten

Betriebsspannung 12V DC
Sicherung 15 A
Tasten-Beleuchtungsfarbe ...... blau
Einbaugröße 1DIN (Single DIN)

Audio

Ausgangsleistung 4 x 60 Watt
Lautsprecher Impedanz .... 4 Ohm

TFT LCD Bildschirm

Bilddiagonale 7 Zoll (ca.17,6 cm)
Bildverhältnis 16:9 Breitbildformat
Auflösung 800 x 480 Pixel
TYP ...... TFT LCD Touchscreen Monitor

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz
FM Empfindlichkeit 5 dB
S/N Verhältnis 60 dB
IF Frequenz 10.7 MHz
Stereotrennung 45 dB (1kHz)

AM-Radioempfänger

Frequenzbereich 522 - 1620 KHz
AM Empfindlichkeit 33 dB
IF Frequenz 450 KHz

Optisches Laufwerk

Einzugsmechanismus .... Slot-In
Datenträger Größe .... 0 12 cm / 8 cm
Speichermedium Typ CD, DVD

USB-Anschluss 1

Stecker Typ ...... mini USB
Max. unterstützte Größe .... 128 GB
Dateisysteme ...... exFAT, FAT32

USB-Anschluss 2

Stecker Typ .... Typ A
Max. unterstützte Größe 128 GB
Dateisysteme ...... exFAT, FAT32

SD-Kartenslot

Slot Typ ...... MicroSD/SDHC/SDXC
Max. unterstützte Größe .... 128 GB
Dateisysteme ...... exFAT, FAT32

Bluetooth

Version 2.0 Class 2
Profile ...... Freisprechen, A2DP
Frequenz 2.4GHz Spektrum

Navigation

Kartenmaterial ...... Europa

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Packungsinhalt

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

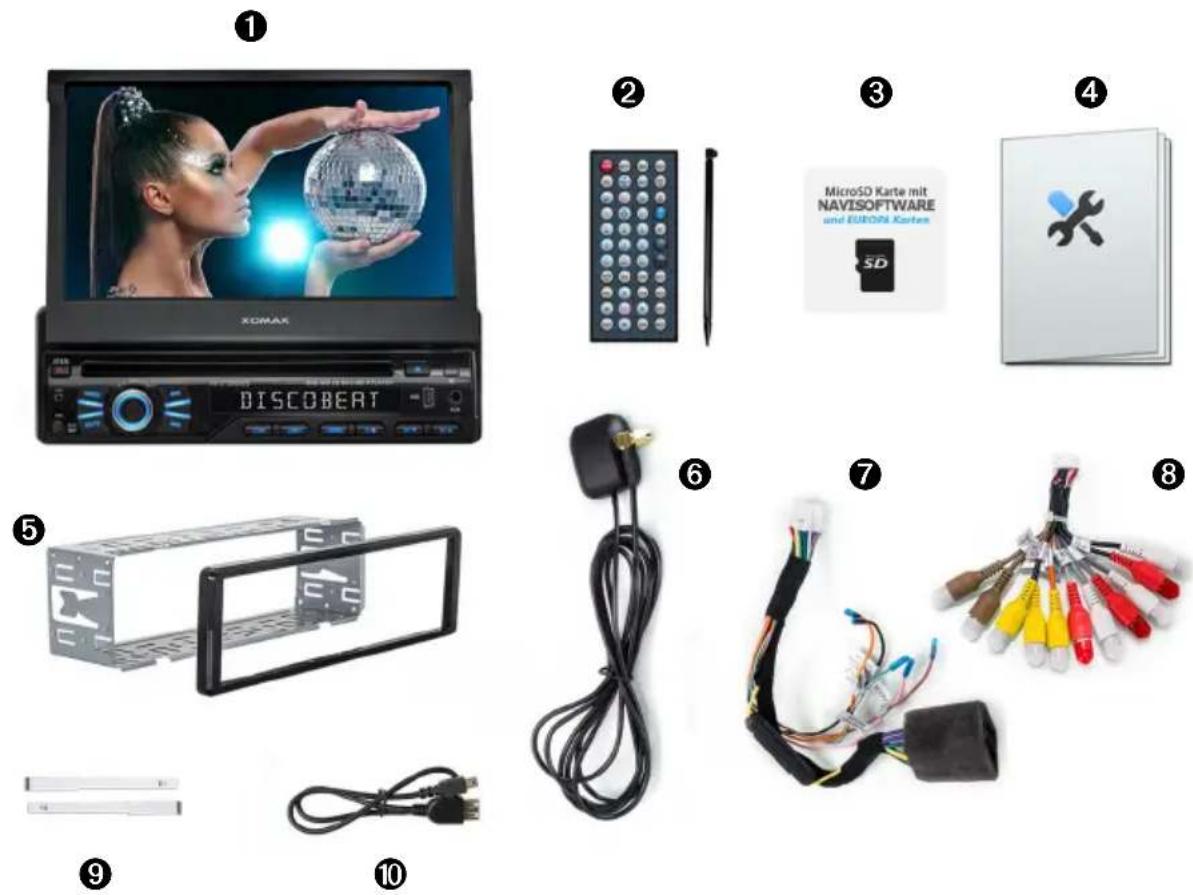

① Autoradio mit Bedienteil
② Fernbedienung mit Batterie und Stylus
③ Navisoftware auf microSD-Karte (befindet sich bereits im Gerät)
④ Montageanleitung
⑤ 1DIN Einbaurahmen und Frontblende
⑥ GPS-Antenne
⑦ ISO Kabel

⑧ Audio/Video Kabelbaum
⑨ Ausziehschlüssel
10 miniUSB-Kabeladapter

Bitte kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

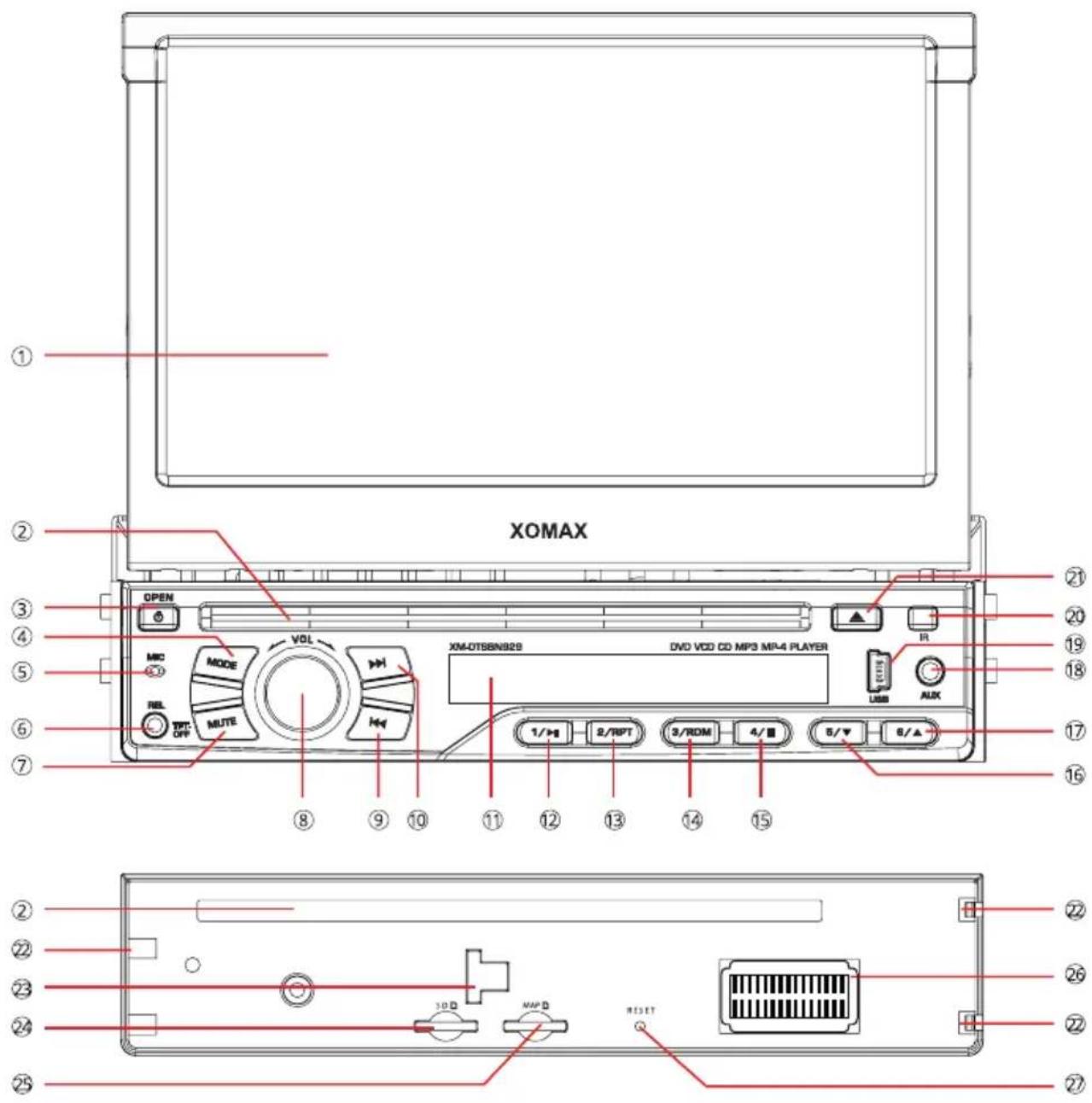

Bedienelemente am Autoradio

XOMAX OPEN MIC MODE VOL XM-0TSSN928 DVD VCD CD MP3 MP4 PLAYER R USB AUX 1/H 2/RPT 3/RDM 4/Ⅱ 6/▼ 6/▲ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ 10D MAPD RESET

① Ausfahrbarer Bildschirm

Der berührungsempfindliche Bildschirm ist der Hauptbildschirm. Dieser zeigt alle wichtigen Informationen, Videos, Bilder und interaktive Menüs an.

② CD/DVD Einschub

Schieben Sie einen kompatiblen

Datenträger hinein, wird er automatisch eingezogen.

Es werden folgende optische Medien unterstützt: CD, CD-R/-RW, DVD, DVD±R/±RW, VCD, SVCD und Daten-CD/-DVD.

③ ⏻/OPEN Ein- oder ausschalten/ Bildschirm öffnen

Drücken Sie den Drehknopf, um das Autoradio anzuschalten.

Um das Autoradio auszuschalten, halten Sie den Knopf ca. 2 Sekunden gedrückt.

[im Betriebsmodus]: Drücken Sie diesen Knopf, um den Bildschirm automatisch herauszufahren bzw. einzufahren.

④ MODE Modus umschalten

Wenn das Autoradio angeschaltet ist, drücken Sie kurz den Knopf, um zum nächsten Modus zu schalten.

Sie können so zwischen den Modi: [Radio], [Disc], [USB1], [USB2], [SD], [AUX], [AV-IN], [Bluetooth] umschalten.

Wenn ein Datenträger nicht eingelegt ist, so wird der entsprechende Modus beim Umschalten ignoriert.

⑤ MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeck werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

⑥ REL Bedienteil entrasten

Wenn Sie das Bedienteil zwecks Diebstahlschtzes abnehmen möchten, drücken Sie diesen Knopf, um das Bedienteil zu entrasten.

⑦ MUTE/TFT-OFF Stummschalten/Display ausschalten

Drücken Sie den Knopf, um die Tonausgabe stummzuschalten bzw. um

die Tonausgabe danach wieder anzu- schalten.

lang drücken Drücken Sie den knopf, um das Display auszuschalten oder wieder einzuschalten.

⑧ VOL Lautstärke/Menü/Anruf annehmen oder beenden

[im Radio- oder Wiedergabemodus]: drehen Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen oder entgegengesetzt, um die Lautstärke zu verringern.

kurz drücken Mit dem Menü-Knopf gelangen Sie durch einen Knopfdruck direkt zum Hauptmenü. Ein erneuter Druck auf den Drehknopf wechselt zurück in den im Hintergrund aktiven Betriebsmodus.

[im Telefoniemodus]:

kurz drücken Drücken Sie den Drehknopf, um einen eingehenden Anruf entgegenzunehmen oder ein laufendes Telefonat zu beenden.

⑨ Titel zurück/Sendersuche

im Wiedergabemodus:

kurz drücken Einen Titel zurückspringen.

lang drücken Schnell zurückspulen.

Drücken Sie den Knopf mehrmals (lang), um die Spulgeschwindigkeit zu erhöhen.

im Radiomodus:

kurz drücken Springt eine Frequenzstufe zurück.

lang drücken startet die automatische Sendersuche in die entsprechende Frequenzrichtung.

⑩ Titel vor/Sendersuche

im Wiedergabemodus:

kurz drücken Zum nächsten Titel springen.

lang drücken Schnell vorspulen. Drücken Sie den Knopf mehrmals (lang), um die Spulgeschwindigkeit zu erhöhen.

im Radiomodus:

kurz drücken Springt eine Frequenzstufe vorwärts.

lang drücken startet die automatische

Sendersuche in die entsprechende Frequenzrichtung.

⑪ Subdisplay

Das Subdisplay zeigt zum Betriebsmodus relevante Informationen an.

⑫ 1/▶II Speicherplatz/Wiedergabe oder Pause

[in Radiomodus]: Senderspeicherplatz "1".

im Wiedergabemodus: Startet die Wiedergabe oder pausiert sie.

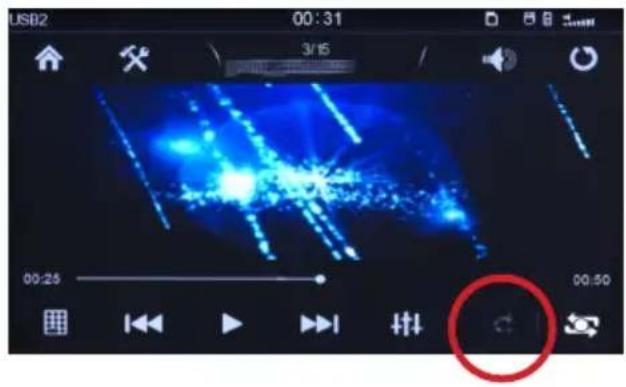

⑬ 2/RPT Speicherplatz/ Wiedergabewiederholung

[in Radiomodus]: Senderspeicherplatz "2".

[in Wiedergabemodus]: Drücken Sie den Knopf, um den Wiederholmodus umzuschalten: [REP ONE] oder [REP ALL].

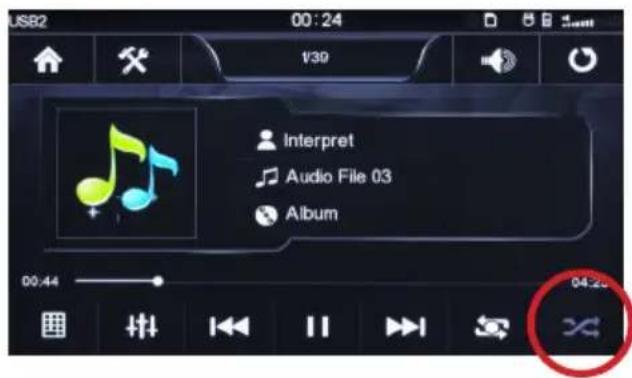

⑭ 3/RDM Speicherplatz/Zufallswiedergabe

[in Radiomodus]: Senderspeicherplatz "3".

[in Wiedergabemodus]: Zufallswiedergabe an-/ausschalten. Ist die Funktion aktiviert, werden die Titel des Datenträgers in zufälliger Reihenfolge wiedergegeben.

⑮ 4/■ Speicherplatz/Stop

[in Radiomodus]: Senderspeicherplatz "4".

[in Wiedergabemodus]: Beendet die Wiedergabe und kehrt ins Hauptmenü zurück.

⑯ 5/▼ Speicherplatz/Bildschirm neigen

[in Radiomodus]: Senderspeicherplatz "5".

lang drücken [in Wiedergabemodus]: der Bildschirm stufenweise nach unten neigen.

⑰ 6/▲ Speicherplatz/Bildschirm neigen

[in Radiomodus]: Senderspeicherplatz "6".

lang drücken [in Wiedergabemodus]: der Bildschirm stufenweise nach oben neigen.

⑱ AUX AUX-Eingang

3,5 mm Klinkenbuchse für den Anschluss einer externen Audio-/Videoquelle.

An den AUX Anschluss können Sie MP3-Player, Smartphones, Tablets, Videoplayer und weitere Musik- und Videowiedergabegeräte anschließen.

⑲ USB mini USB-Anschluss

Der USB-Anschluss liest USB-Sticks im exFAT oder FAT32-Dateisystem.

Maximal unterstützte Größe: 128GB.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

20 IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

②1 ▲ Datenträger auswerfen

Drücken Sie den Knopf, um die eingelegte CD bzw. DVD auszuwerfen.

⑳ Einrast-Vorrichtung

An dieser Vorrichtung wird das Bedienteil eingerastet.

②3 Haltevorrichtung für Bedienpanel

24 SD microSD-Karten Slot

Der SD-Kartenslot liest microSD-, SDHC- und SDXC-Karten im exFAT oder FAT32-Dateisystem.

Maximal unterstützte Größe: 128GB.

25 MAP GPS microSD-Karten Slot

Der microSD-Kartenslot ist für die Navigationssoftware reserviert.

In der Regel befindet sich die Navigationssoftware microSD-Karte bei Lieferung bereits im Slot.

26 Bedienteil-Schnittstelle

Diese Schnittstelle ist für die Verbindung des Bedienteils zur Autoradio verantwortlich.

Bitte achten Sie stets darauf, dass die Kontakte nicht verschmutzt oder beschädigt werden.

27 RST Zurücksetzen

Mit dem innenliegenden Knopf kann das Gerät auf Werkseinstellungen zurückgesetzt werden.

Fernbedienung

1 2 3 4 PWR MUTE NAVI SOURCE EQ 1 SEEK+ LOUD BAND PIN VOL- SEL VOL+ LOC RDM 0 1-SEEK- 10+ ST PROG 1 ABC 2 DEF 3 GHI / 15 4 JKL 5 MNO 6 PQRS II 13 7 TUV 8 WXYZ 9 SPACE GOTO 17 AMS RPT TITLE AUDIO SUB-T 16 PBC SLOW ANGLE 21 ENTER SETUP 22 OSD ZOOM MENU 25 27 28

1. PWR Autoradio an-/ausschalten
2. MUTE Stummschalten (an/aus)
3. NAVI Navigationsmodus
4. SOURCE Modus umschalten
5. EQ Equalizer einstellungen
6. SEEK-/und SEEK+/

kurz drücken startet die manuele Sendersuche in die entsprechende Frequenzrichtung

lang drücken startet die automatische Sendersuche in die entsprechende Frequenzrichtung

im Wiedergabemodus: Vorheriger/Nächster Titel oder zurück-/vorspulen kurz drücken Einen Titel zurück-/vorspringen. lang drücken Schnell zurück-/vorspulen

1. VOL- / VOL+ Lautstärke verringern / erhöhen
2. SEL Toneinstellungen aufrufen
3. LOUD Loudness Funktion
4. BAND Radioband umschalten
5. LOC/RDM im Radiomodus: Local/Distance umschalten
6. Stopp/zurück
7. ▶Wiedergabe starten/anhalten
8. ST Stereo ein-/ausschalten
9. 0-9 Ziffernblock
10. AMS/RPT im Radiomodus: AMS-Sendersuche starten
11. VOL- / VOL+ Lautstärke verringern / erhöhen
12. SEL Toneinstellungen aufrufen
13. LOUD Loudness Funktion
14. BAND Radioband umschalten

im Wiedergabemodus: Vorheriger/Nächster Titel oder zurück-/vorspulen

kurz drücken Einen Titel zurück-/vorspringen. lang drücken Schnell zurück-/vorspulen

1. TITLE Titel aufrufen
2. AUDIO Tonspur umschalten
3. GOTO Sprunganweisung
4. SUB-T Untertitel umschalten
5. PBC im Wiedergabemodus: PBC Funktion
6. ◀▶ ▲▼ Im Menü navigieren
7. SLOW Bluetooth Modus
8. ANGLE Blickwinkel DVD-wieder- gabe
9. SETUP ohne Funktion
10. OSD im Wiedergabemodus: OSD Bildschirminformationen einblenden
11. ZOOM Bild vergrößern/verkleinern
12. MENU Menü aufrufen

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!Achtung!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden, die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, sollten Sie das Radio von einem Fachmann installieren lassen.

»Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

»Bitte beachten Sie, das diese Einbauanleitung für ein Standard 1DIN Schacht vorgesehen ist.

»Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das 1DIN Gerät einzubauen.

»Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

»Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre der Verlust der Gewährleistung.

»Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

»Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

»Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

»Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im

Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

»Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, die die gleiche Funktion aufweisen. Bitte schlagen Sie in den Bedienungsanleitungen beider Geräte nach, um die richtige Funktionen der Kabel herauszufinden.

»Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

»Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

»Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

»Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

»Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

»Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten wird eine reibungslose Funktion des Gerätes nicht gewährleistet.

30°

Anschlussschema ISO-Stecker


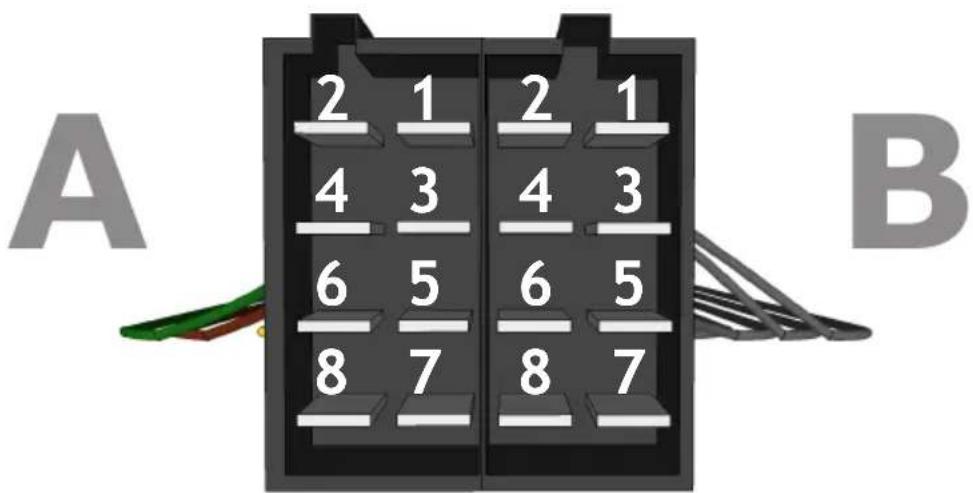

ISO-Buchsen-Belegung

A B

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

A1 - Nicht belegt
A2 - Nicht belegt
A3 - Nicht belegt
A4 - +12V Batterie / Dauerplus (gelb)*
A5 - (+) Elektrische Antenne (blau)
A6 - Nicht belegt
A7 - +12V Zündungsplus (rot)*
A8 - (-) Minus / Masse (schwarz)

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus) häufig vertauscht. Dies zeigt sich darin, dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

B1 - (+) hinten rechts (violett)
B2 - (-) hinten rechts (violett/schwarz)
B3 - (+) vorne rechts (grau)
B4 - (-) vorne rechts (grau/schwarz)
B5 - (+) vorne links (weiss)
B6 - (-) vorne links (weiss/schwarz)
B7 - (+) hinten links (grün)
B8 - (-) hinten links (grün/schwarz)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

ISO-Kabel Anschlüsse

① Anschlussstecker
Mit diesem Stecker wird das ISO-Kabel an das Autoradio angeschlossen.
② ISO-Buchse
Die ISO-Buchse dient dem vereinfachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug
hat einen genormten ISO-Anschluss mit passender Belegung.
Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Anschlussschema Cinch Anschlüsse

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Bedienteil anbringen/abnehmen

Das XOMAX Autoradio ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet.

Um das Radio nach dem Einbau in Betrieb zu nehmen, müssen Sie zunächst das Bedienteil anbringen.

Nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Ohne dieses Bedienteil ist das Autoradio für einen Dieb wertlos.

Bedienteil anbringen

Schieben Sie das Bedienteil in die Halterung am rechten Gehäuserand. Drücken Sie das Bedienteil vorsichtig in die linke Halterung, bis es einrastet.

Bedienteil abnehmen

Drücken Sie den REL Knopf, um das Bedienteil zu entriegeln.

Die rechte Seite des Bedienteils löst sich aus dem Gerät und wird durch die Halterung 23 (siehe Seite 11) gegen Herausfallen gesichert. Bewegen Sie das Bedienteil leicht nach links, bis es sich aus der rechten Halterung löst und dann wieder leicht nach rechts.

Das Autoradio schaltet sich automach aus, sobald das Bedienteil abgemmen wird.

Gerät einschalten/ausschalten

Drücken Sie den ⏻/OPEN Knopf

am frontpanel, um das Autoradio einzuschalten.

Halten Sie den Knopf gedrückt, um das Radio auszuschalten.

SD-Karte verwenden

Der microSD-Kartenslot befindet sich unter dem Bedienpanel.

Schieben Sie die microSD-Karte mit der beschrifteten Seite nach oben und mit der Pinseite nach unten vorsichtig in den Kartenslot ein.

Achten Sie darauf, dass die SD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

D-Karten müssen mit dem

Dateisystem exFat oder Fat32 formatiert sein.

Maximal unterstützte Größe: 128GB.

USB-Medien anschließen

Stecken Sie den miniUSB-Adapter

richtig herum ein. Stecken Sie nun den USB-Stick in den USB-Slot des Adapters ein.

Oder Sie haben die Möglichkeit noch einen zusätzlichen USB-Stick an den zweiten USB-Anschluss auf der Rückseite anzuschliessen.

iUSB-Medien müssen mit dem Dateisystem exFat oder Fat32 formatiert sein.

Maximal unterstützte Größe: 128GB.

Es werden nur USB-Sticks unterstützt, keine USB-Festplatten oder Handys.

AUX-IN anschließen

An den AUX-Eingang können Sie portable Medien wie z.B. MP3-Player, Videoplayer, Smartphone, Handy, DVB-T Receiver oder Tablet anschließen.

Es steht Ihnen eine 3,5 mm Buchse am Frontpanel zur Verfügung.

Um ein Gerät an den AUX Eingang anzuschließen, benötigen Sie ein A/V Kabel mit einer 3,5 mm Klinke.

Mit dem innenliegenden Knopf RESET 27 (siehe Seite 11) kann das Gerät zurückgesetzt werden.

Verwenden Sie einen spitzen Gegenstand (z.B. eine Büroklammer), um auf den Knopf vorsichtig zu drücken.

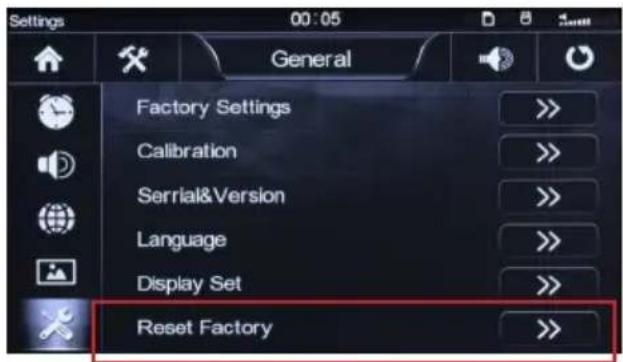

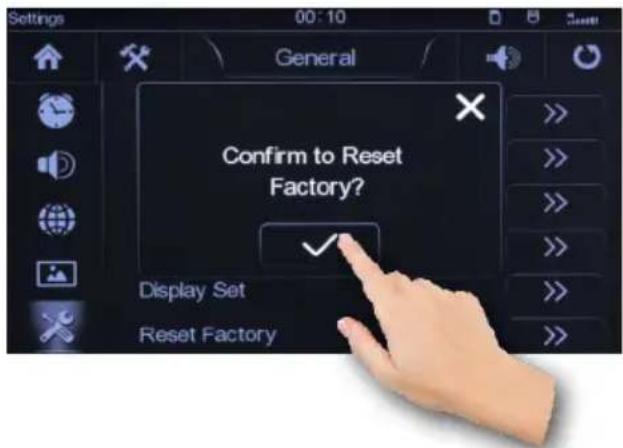

Alternativ kann das Gerät über das Einstellungsmenü zurückgesetzt werden (siehe weiter unten).

Grundfunktionen

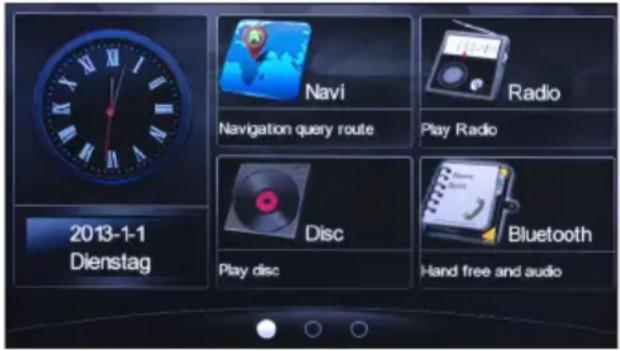

Hauptmenü aufrufen

Drücken Sie die auf den Drehknopf auf dem Panel oder MENU Taste auf der Fernbedienung, um in das Hauptmenü zu gelangen.

Alternativ können Sie das Hauptmenü auch aus jedem Multimedia-Betriebsmodus (Radio-, Audio-, Bluetoothaudio- oder Videowiedergabe) heraus aufgerufen werden. Dafür tippen Sie auf die Sensortaste in den linken Ecke auf dem Bildschirm.

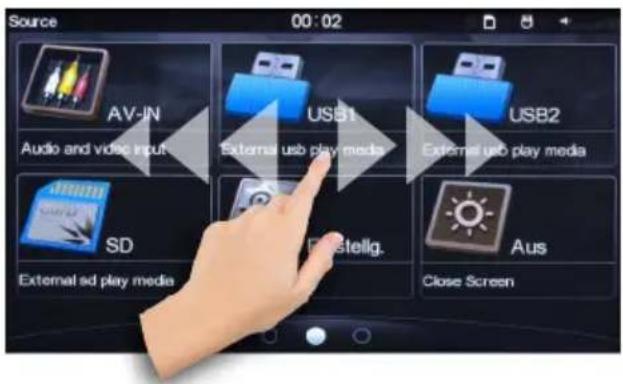

Seiten blättern

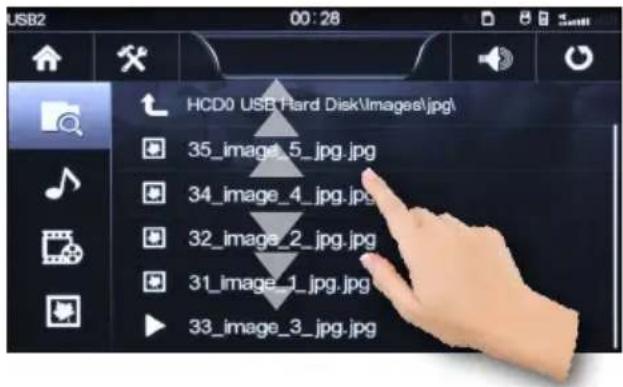

Um in Menü zwischen den Seiten zu blättern, müssen Sie mit dem Finger über den Bildschirm in die entsprechende Richtung wischen (sliden).

Oder tippen Sie auf den weissen Punkt unten auf dem Bildschirm, um zur eine Bestimmte Seite direkt zu kommen.

Um in einer Liste zu scrollen, können Sie ebenfalls mit dem Finger nach unten oder nach oben wischen, um den gewünschten Listenabschnitt in den Sichtbereich zu schieben.

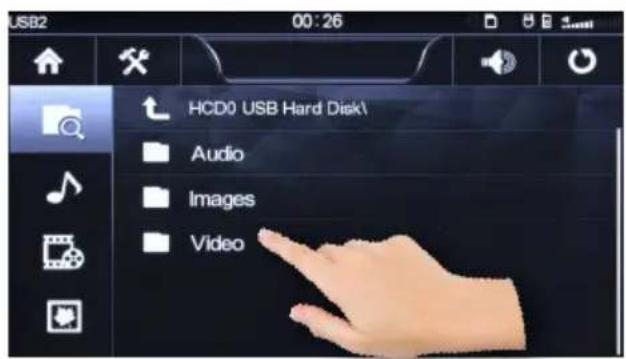

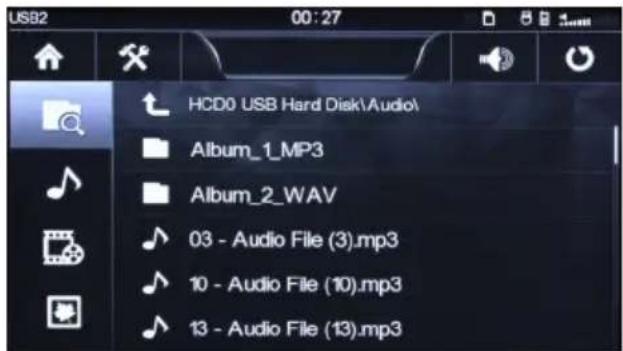

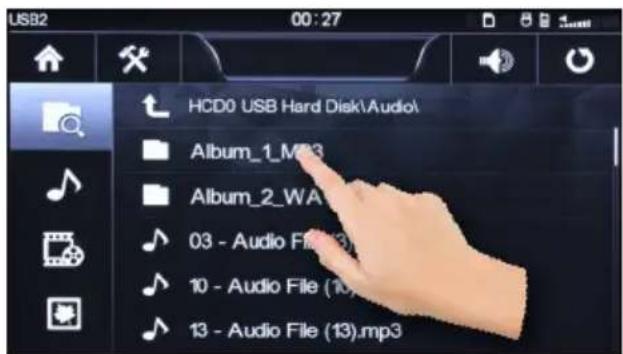

HCD0 USB Hard Disk\Images\jpg\ 35_image_5_jpg.jpg 34_image_4_jpg.jpg 32_image_2_jpg.jpg 31_image_1_jpg.jpg 33_image_3_jpg.jpg

Modus Auswahl

Variante 1:

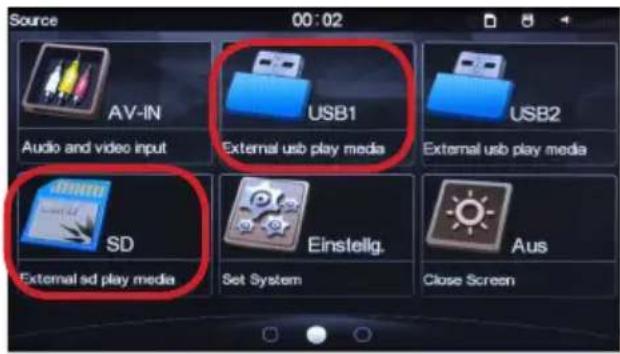

Sie können im Hauptmenü direkt auf die Sensortaste des gewünschten Modus tippen.

Variante 2:

Drücken Sie den MODE knopf am Frontpanel oder die SOURCE Taste auf der Fernbedienung, um zwischen den verfügbaren Modi umzuschalten.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus beim Umschalten gegebenenfalls ignoriert.

Lautstärke regeln

Nutzen Sie den Drehknopf am Gerät, um die Lautstärke zu regeln.

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Alternativ können Sie die Lautstärke mit den Knöpfen VOL- und VOL+ auf der Fernbedienung regulieren.

Stummschalten

Drücken Sie die MUTE Sensortaste auf dem Bedienpanel oder die Taste auf der Fernbedienung um den Ton stummzuschalten und mit der selben Taste können Sie ihn wieder lautschalten.

Bildschirm an oder auszuschalten

Halten Sie den MUTE Knopf auf dem Bedienpanel gedrückt, um das Bildschirm wärend der Wiedergabe auszuschalten.

Tippen Sie auf das Display oder drücken Sie beliebigen Knopf am Frontpanel, um das Bildschirm wieder einzuschalten.

Zurück

Drücken Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Einstellungen

Einstellungsmenü aufrufen

Um in das Einstellungsmenü zu kommen, tippen Sie im Hauptmenü auf die Sensortaste oder.

Alternativ können Sie das Einstellungsmenü auch aus jedem Multimedia-Betriebsmodus (Radio-, Audio-, Bluetoothaudio- oder Videowiedergabe) heraus aufgerufen werden. Dafür tippen Sie auf die Sensortaste auf dem Bildschirm.

Hier können Sie Ihre Einstellungen für [Datum und Zeit], [Audioeinstellungen], [Navigationspfad], [Hintergrundbilder] und [Allgemeine Einstellungen] vornehmen.

Datum & Zeit Einstellungen

Tippen Sie auf die Seortaste in dem Untermenü, um die Datum und Zeit Einstellungen aufzurufen.

Hier können Sie das Datum und die Uhrzeit einstellen.

Um das Datum und die Zeit einzustellen, schieben Sie die Zahlen Drehrädchen nach oben oder nach unten.

Settings 00:10 Time DST Time Zone Year Month Day Hour Minute Mode 2011 11 30 22 8 2012 12 31 23 9 PM 2013 1 1 0 10 24 2014 2 2 1 11 2015 3 3 12

Nach dem die korrekten Datum oder Uhrzeit Einstellungen vorgenommen sind, tippen Sie das Zeitzone >> Symbol an, um die Zeitzone einzustellen.

Scrollen Sie mit dem Finger nach oben oder nach unten in der Liste, um die entsprechende Zeitzone auszuwählen.

Sie können das Datum und die Uhrzeit automatisch einstellen lassen, in dem Sie die DST PS Zeit Taste antippen.

Settings 00:10 Time DST Time Zone Year Month Day Hour Minute Mode 2011 11 30 8 2012 12 PM 2013 1 1 24 2014 2 2 1 2015 3 3 2 12

Auf diese Weise empfängt das Autoradio die aktuellen Datum-/Uhrzeit-Infos vom Satellit.

Drücken Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Audioeinstellungen

Tippen Sie auf die Bestartaste in der Einstellungsmenü, um die Audio-einstellungen aufzurufen.

Hier haben Sie die Möglichkeit z.B. Equalizer konfigurieren, Tastenton ein- oder auszuschalten, Standard Lautstärke für Bluetooth oder für das System einzustellen.

Equalizer aufrufen

Tippen Sie auf die EQ >> Sensortaste, um Equalizer Einstellungen aufzurufen.

Die Equalizer Einstellungen können auch aus jedem Multimedia-Betriebsmodus (Radio-, Audio-, Bluetoothaudio- oder Videowiedergabe) heraus aufgerufen werden. Tippen Sie auf die Ansortaste auf der Funktionsleiste.

USB2 00:24 1/39 Interpret Audio File 03 Album 00:44 04:25 抖

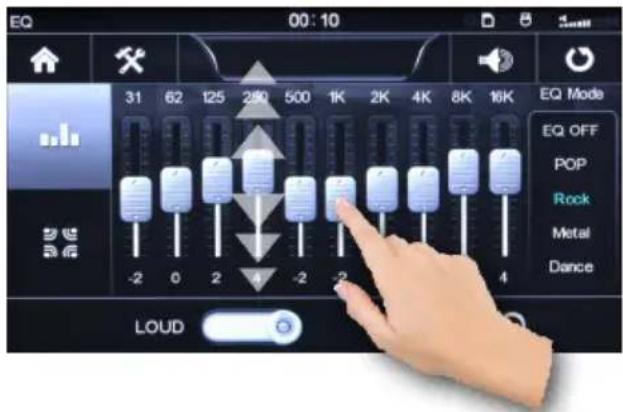

Preset Equalizer

Der Preset Equalizer bietet Ihnen vorgefertigte Toneinstellungen, die auf bestimmte Genres angepasst sind.

Es stehen Ihnen folgende Equalizer Modi zur Verfügung: [POP], [Rock], [Metal], [Dance], [Electron], [Country], [Jazz], [Classic], [Bruce], [Old], [Opera], [Speech], [User] und [Soft].

Der Effekt ist sofort Hörbar und die Einstellung sofort gespeichert.

EQ 00:10 31 62 125 250 500 1K 2K 4K 8K 16K EQ Mode EQ OFF POP Rock Meta Dance -2 0 2 4 -2 -2 0 LOUD

Mit der Einstellung [User] - Benutzer, können Sie den erweiterten Equalizer manuell einstellen.

Um eine Equalizer Voreinstellung zu wählen, verschieben Sie mit dem Finger den Einstellungsschieber hoch oder runter, bis Sie die gewünschte Einstellung eingestellt haben.

EQ 00:10 31 62 125 290 500 1K 2K 4K 8K 16K EQ Mode EQ OFF POP Rock Metal Dance -2 0 2 4 -2 -2 4 LOUD

Loudness Funktion

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Drücken Sie auf die

Sensortaste, um die Funktionen an- oder auszuschalten.

Fader und Balance

In den Equalizereinstellungen drücken Sie auf die Sortaste um Fader und Balance einzustellen.

EQ 00:10 31 62 125 250 500 1K 2K 4K 8K 16K EQ Mode EQ OFF POP Rock Metal Dance -2 0 2 4 -2 -2 0 0 4 4 LOUD

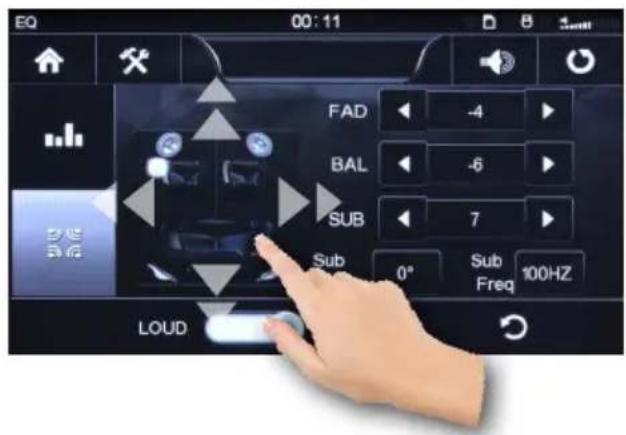

Wählen Sie auf der Einstellungsgrafik die Position, um Fader und Balance

optimal bestimmen zu können.

EQ 00:11 FAD -4 BAL -6 SUB 7 Sub 0° Sub Freq 100HZ LOUD

Alternativ können Sie die Pfeiltasten benutzen, um Fader oder Balance einzustellen.

EQ 00:11 FAD -4 BAL -6 SUB Sub Phase LOUD 3.0mm 10HZ

Subwoofer-Lautstärke

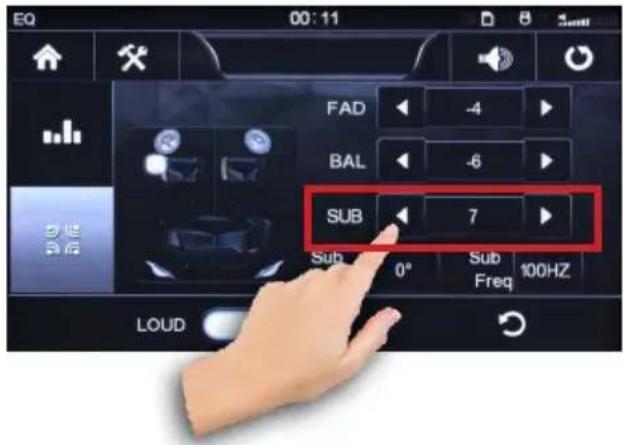

Um die Subwoofer Lautstärke einzustellen, tippen Sie mit dem Finger die Pfeilsensortastet.

EQ 00:11 FAD -4 BAL -6 SUB 7 Sub 0° Sub Freq 100HZ LOUD

Mit der Pensortaste setzen Sie die eingestellte Preset Equalizer, Fader, Balance oder Subwoofer Einstellungen zurück.

Drücken Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

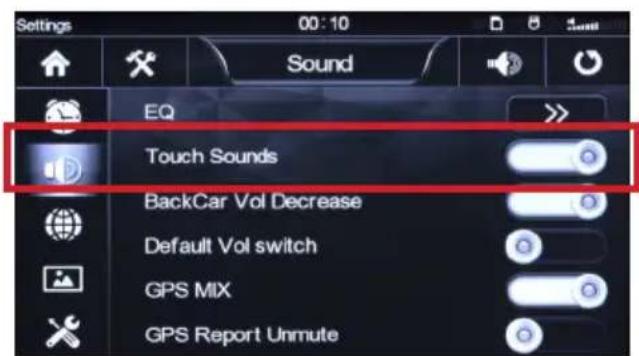

Tastenton an/ausschalten

Drücken Sie auf die Sensor- taste rechts, um die Funktion an- oder auszuschalten.

Settings 00:10 Sound EQ Touch Sounds BackCar Vol Decrease Default Vol switch GPS MIX GPS Report Unmute

Standard Systemlautstärke einstellen

Drücken Sie auf die Sensor-taste, um die Standard Systemlaut-stärke ein-oder ausschalten.

Beim eingeschaltetem Zustand können Sie Lautstärke mit den Pfeiltasten verändern.

Settings 00:11 Sound Default Vol switch GPS MIX GPS Report Unmute Default BT Vol Switch Default BT Vol Default System Vol

Standard Bluetoothlautstärke ein- stellen

Drücken Sie auf die Sensor-taste, um die Standard Bluetooth Lautstärke ein-oder ausschalten.

Settings 00:11 Sound Default Vol switch GPS MIX GPS Report Unmute Default BT Vol Switch Default BT Vol Default System Vol

BT Vol System Vol

Beim eingeschaltetem Zustand können Sie Lautstärke mit den Pfeiltasten verändern.

GPS Softwarepfad (GPS Path)

Im Auslieferungszustand ist der Dateipfad bereits gespeichert.

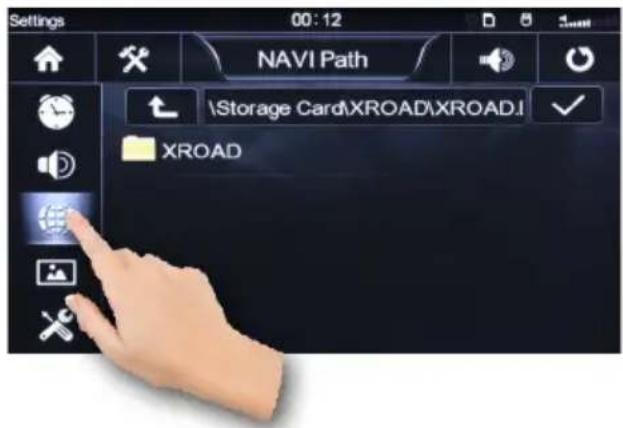

Tippen Sie auf die Portaste in dem Einstellungsmenü, um die GPS-Einstellungen aufzurufen.

Settings 00:12 NAVI Path \Storage Card\XROAD\XROAD.I XROAD

Damit das Autoradio die GPS Software von der SD-Karte starten kann, muss hier der korrekte Dateipfad der Anwendung angegeben werden.

Die Anwendungsdatei hat im Regelfall die Endung *.exe.

Um den Pfad korrekt anzugeben, tippen Sie auf den gewünschten Ordner.

Scrollen Sie mit dem Finger nach oben oder nach unten, um ein Dateipfad mit der Dateierweiterung *.exe anzuzeigen.

Möchten Sie eine Ordnerstufe zurück,

dann tippen Sie auf die se vor- taste.

Wenn Sie die Anwendungsdatei gefunden haben und ausgewählt haben, tippen Sie auf die portaste, um die Auswahl zu bestätigen.

Hintergrundbild einstellen

Tippen Sie auf die Sonstartaste in dem Einstellungsmenü, um das Menü Hintergrundbilder aufzurufen.

Hint ergrund (Wallpaper) auswählen

Sie haben die Möglichkeit aus 18 Hintergrundbildern eines auszuwählen.

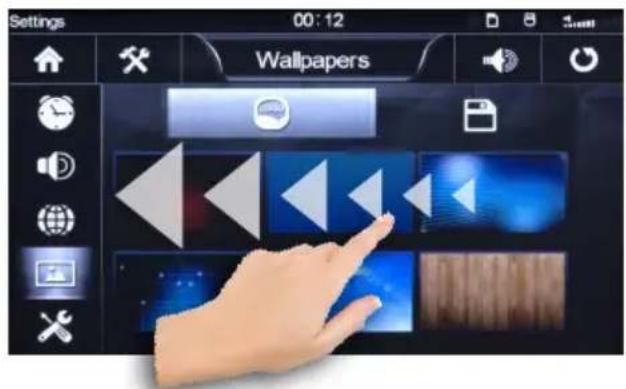

Wischen Sie mit dem Finger nach links oder rechts, um die andere Bilder anzuzeigen.

Tippen Sie das gewünschte Hintergrundbild mit dem Finger ein Mal an, um es auszuwählen und bestättigen Sie es mit ✓ Sensortaste.

Das neue Hintergrundbild wird gleich angewendet und ist sofort sichtbar.

Eigenes Hintergrundbild einstellen

Gehen Sie wie folgt vor:

① Kopieren Sie das gewünschte Bild zunächst auf eine MicroSD-Karte.

Achtung: Das Hintergrundbild muss die Maße 800 x 480 Pixel haben und im JPEG Format (.jpg) abgespeichert sein.

② Stecken Sie die SD-Karte in den GPS-Kartenslot ein. (entfernen Sie ggf. die GPS SD-Karte)

③ Tippen Sie im Hintergrundbild Menü auf die Sensortaste.

④ Nun werden alle geeigneten Bilder angezeigt. Wischen Sie mit dem Finger nach links oder rechts, um alle Bilder anzusehen.

⑤ Haben Sie sich für ein Hintergrundbild entschieden, tippen Sie auf das Bild und bestätigen Sie es mit Sensortaste.

⑥ Anschließend können Sie die MicroSD Karte wieder entfernen und die GPS

SD-Karte wieder einschieben.

Allgemeine Einstellungen

Tippen Sie auf die Einstellungsmenü, um die Allgemeine Einstellungen aufzurufen.

Hier stehen Ihne folgende Einstellungen zur Verfügung: z.B. [Helligkeit des Bildschirmes], [Grundeinstellungen], [Videowarnung], [Lenkradfernbedienung], [Radiobereich], [Startlogo], [Sprache], [Bildschirmkalibrierung] und [Werkseinstellungen].

Bildschirm dimmen

Die Dimmfunktion bietet ihnen die Möglichkeit, den Bildschirmhelligkeit zu dimmen, damit er Sie bei dunkler Umgebung nicht blendet.

Verschieben Sie mit dem Finger den Brightness - Einstellungsschieber links oder rechts, bis Sie die gewünschte Einstellung eingestellt haben.

Lenkradfernbedienung

Tippen Sie auf die SWC Sensortaste in dem Einstellungsmenü, um die Lenkradfernbedienung Einstel-

lungen aufzurufen.

Bitte nehmen Sie sich die Betriebsanleitung Ihres Fahrzeuges zur Hilfe, um die Lenkradfernbedienung anzuschließen

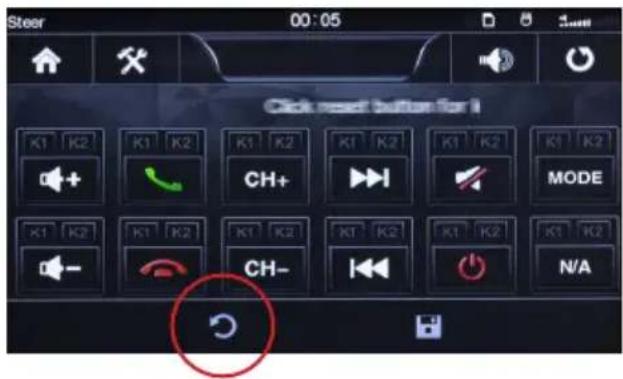

Drücken Sie zuerst unten auf das Symbol, um alle vorherigen Einstellungen zurückzusetzen und mit der Konfiguration zu beginnen.

Steer 00:05 Click reset button for 1 K1 K2 K1 K2 K1 K2 K1 K2 K1 K2 K1 K2 CH+ MODE K1 K2 K1 K2 K1 K2 K1 K2 K1 K2 K1 K2 CH- N/A

Konfiguration

Drücken Sie eine beliebige Taste auf dem Bildschirm und dann auf eine Funktionstaste auf dem Lenkrad, die Sie zuordnen möchten. Die gewählte Funktion wird auf dem Display angezeigt.

Bestätigen Sie Ihre Wahl anschließend mit der Taste.

Wiederholen Sie die Schritte für die anderen Tasten an Ihrem Lenkrad

Drücken Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Grundeinstellungen

Scrollen Sie nach unten, um auf die

zweite Seite der Einstellungen zu gelangen.

Tippen Sie auf die Factory Settings

Sensortaste in dem Einstellungsmenü, um die Grundeinstellungen aufzurufen.

Settings 00:05 General Factory Settings Calibration Serrial&Version Language Display Set Reset Factory

Geben Sie hier "0000" ein und bestätigen Sie es.

Hier haben Sie die Möglichkeit die Grundeinstellungen für: [Rundfunkbereich], [Startlogo], [Icons], [Lenkradfernbedienungtyp] und [CANBUS Typ].

Rundfunkbereich

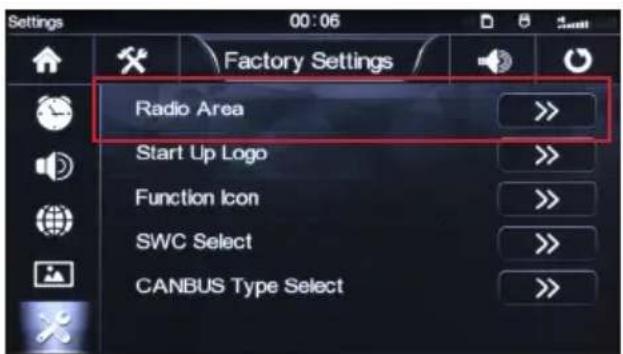

Tippen Sie auf die Radio Area >> Sensortaste in dem Einstellungsmenü, um die Rundfunkbereich Einstellungen aufzurufen.

Tippen Sie auf die entsprechende Region, um es auszuwählen. Scrollen Sie dabei nach unten um weitere Länder anzuzeigen.

Dabei stehen Ihnen folgende Regionen zur Verfügung: EUROPA, USA1, USA2, JAPAN, RUSSLAND, CHINA und TÜRKEI.

Tippen Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Startlogo

Tippen Sie auf die Sensortaste

Start Up Logo Einstellungsmenü, um die Rundfunkbereich Einstellungen aufzurufen.

Achtung: Das Bild muss die Maße 800 x 480 Pixel haben und im JPEG Format (.jpg) abgespeichert sein.

Kopieren Sie das gewünschte Bild zunächst auf eine MicroSD-Karte.

Stecken Sie die SD-Karte in den GPS-Kartenslot ein. (entfernen Sie ggf. die GPS SD-Karte)

Wischen Sie mit dem Finger nach links oder rechts, um die andere Bilder anzuzeigen.

Tippen Sie auf das gewünschte Bild und bestätigen Sie es mit taste.

Drücken Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Hauptmenüsymbole einstellen

Tippen Sie auf die Sensortaste

Start Up Logo Einstellungsmenü, um die Einstellungen für die Hauptmenüsymbole aufzurufen.

Hier haben Sie die Möglichkeit die Symbole (Icons) für die Funktionen oder für die Modis, die im Hauptmenü einge- blendet werden, ein oder auszublenden.

Drücken Sie auf die Sensor-

taste, um die Funktionen an- oder auszuschalten.

Scrollen Sie nach unten, um weitere Liste der Icons anzuzeigen.

Nachdem Sie alle benötigte Icons ausgewählt haben, tippen Sie auf die Zurück-Sensortaste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Bitte beachten Sie, dass nicht alle Funktionen und/oder Modis in diesem Autoradiomodell unterstützt werden und/oder vorhanden sind.

Lenkradfernbedienungstyp

Tippen Sie auf die Sensortaste

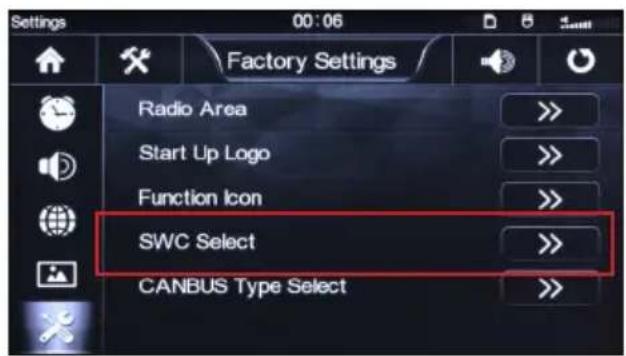

SWC Select

Einstel-

lungsmenü, um die Lenkradfernbedienugstyp Liste aufzurufen.

Hier haben Sie die Möglichkeit die Tastenbelegung der Lenkradfernbedienung für bestimmte Fahrzeugmodelle auszuwählen.

Scrollen Sie dabei in der Liste nach oben oder nach unten, um ein bestimmtes Fahrzeugtyp auszuwählen.

Tippen Sie die 100uck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

CANBUS Typ

Tippen Sie auf die Sensortaste

dem Einstellungsmenü, um die CAN-BUS-Typ-Liste aufzurufen.

Hier haben Sie die Möglichkeit den CANBUS Typ für bestimmte Fahrzeug-modelle auszuwählen.

Scrollen Sie dabei in der Liste nach oben oder nach unten, um ein bestimmtes Fahrzeugtyp auszuwählen.

Tippen Sie die 📄ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Kalibrierung

Tippen Sie auf die Sensortaste

Calibration ➔ Einstel- lungsmenü, um die Bildschirmkalibrie- rung aufzurufen.

Settings 00:05 General Factory Settings Calibration Serial&Version Language Display Set Reset Factory

Bestätigen Sie die Frage "Kalibrrierung durchführen?" mit taste.

So geht's:

Wenn Sie die Kalibrierung starten, erscheinen auf dem Bildschirm 5 Fadenkreuze.

Tippen Sie jeweils einmal genau in die Mitte eines jeden Kreuzes. Beachten Sie dabei die vorgegebene Reihenfolge.

Praxis: Tippen Sie einmal auf das Kreuz mit der Nummer 1, danach einmal auf das Kreuz mit der Nummer 2, dann auf das Kreuz mit Nummer 3 und so weiter.

Idealer Weise verwenden Sie dafür einen Touchscreen-Stift (auch Stylus genannt).

Sind alle 5 Punkte ein Mal angetippt worden, wurde der Bildschirm erfolgreich kalibriert.

Achtung: Bitte beachten Sie, dass Sie die Punkten NUR antippen müssen und nicht entlang der Linien wischen sollen.

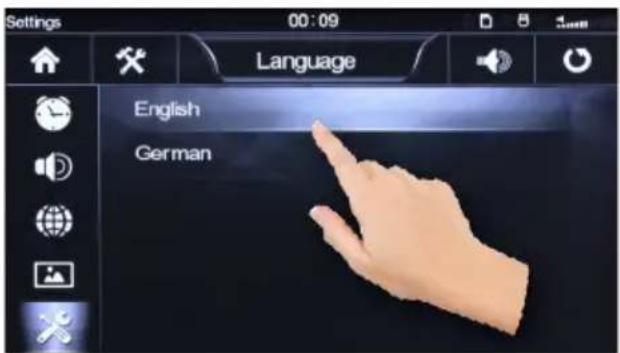

Sprache Einstellungen

Wählen Sie die Language

dem Einstellungmenü aus.

Tippen Sie auf die Sensortaste um die Spache auszuwählen.

Helligkeit, Farbsättigung und Kontrast

Tippen Sie auf die Sensortaste

Display Set lungsmenü, um die Einstellungen für Helligkeit, Farbsättigung und Kontrast aufzurufen.

Verschieben Sie mit dem Finger den

Einstellungsschieber nach links oder nach rechts, bis Sie die gewünschte Einstellung eingestellt haben.

YUV-Farbmodell

Tippen Sie auf die YUV Sensortaste, um die Einstellungen für YUV-Farbmodell aufzurufen.

YUV-Farbmodell: es verwendet zur Darstellung der Farbinformation zwei Komponenten, die Luminanz (Lichtstärke pro Fläche, luma) Y und die Chrominanz (Farbanteil, chroma), wobei diese wiederum aus den zwei Unterkomponenten U und V besteht.

Verschieben Sie mit dem Finger den Einstellungsschieber nach links oder nach rechts, bis Sie die gewünschte Einstellung eingestellt haben.

Mit der Sensortaste können Sie alle vorgenommenen Einstellungen auf Standardwerte zurücksetzen.

Tippen Sie die 100-12ck-Sensor-taste auf dem Bildschirm, um zurück in die übergeordnete Menüebene zu gelangen.

Werkseinstellungen

Tippen Sie auf die Sensortaste

Reset Factory

Einstellungsmenü, um alle Einstellungen auf Werkseinstellungen zurückzusetzen.

Settings 00:05 General Factory Settings Calibration Serrial&Version Language Display Set Reset Factory

Drücken Sie diese ✅ um das Gerät auf seine Werkseinstellungen zurückzusetzen.

Es werden alle Benutzerdefinierten Einstellungen und alle gespeicherten Radiosender gelöscht.

Datenträger und Medien

Unterstützte Datenträger

»USB-Sticks, max. Größe 128GB, im exFat oder FAT32 Dateisystem

»microSD-/SDHC- oder SDXC-Karten, max. Größe 128GB, im exFat oder FAT32 Dateisystem

Unterstützte Dateiformate

Video

»AVI Dateien

»MPEG4 codierte MPG Dateien

»RMVB codierte RealPlayer Dateien

»VOB Dateien

Audio

»MP3-Dateien (mit ID3-Support)

»WMA-Audioformat

Bilder

»JPEG

»BMP

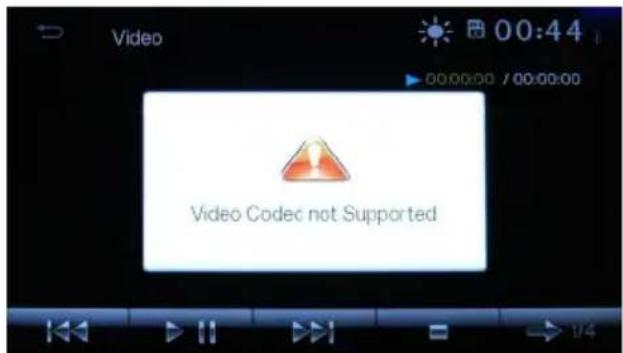

Kompatibilitätsprobleme mit diversen Dateiformaten stellen keinen Defekt dar und sind von der Gewährleistung ausgeschlossen.

i Bitte beachten Sie, dass die Dateien verschiedene Eigenschaften aufweisen können, wie z.B. besondere Codierungen oder Auflösungen.

Es kann daher vorkommen, dass eine Datei eines hier aufgeführten Formates trotzdem nicht gelesen werden kann.

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, den Titelnamen, den Albumnamen und den Interpreten im Wiedergabebildschirm anzuzeigen.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Radiomodus

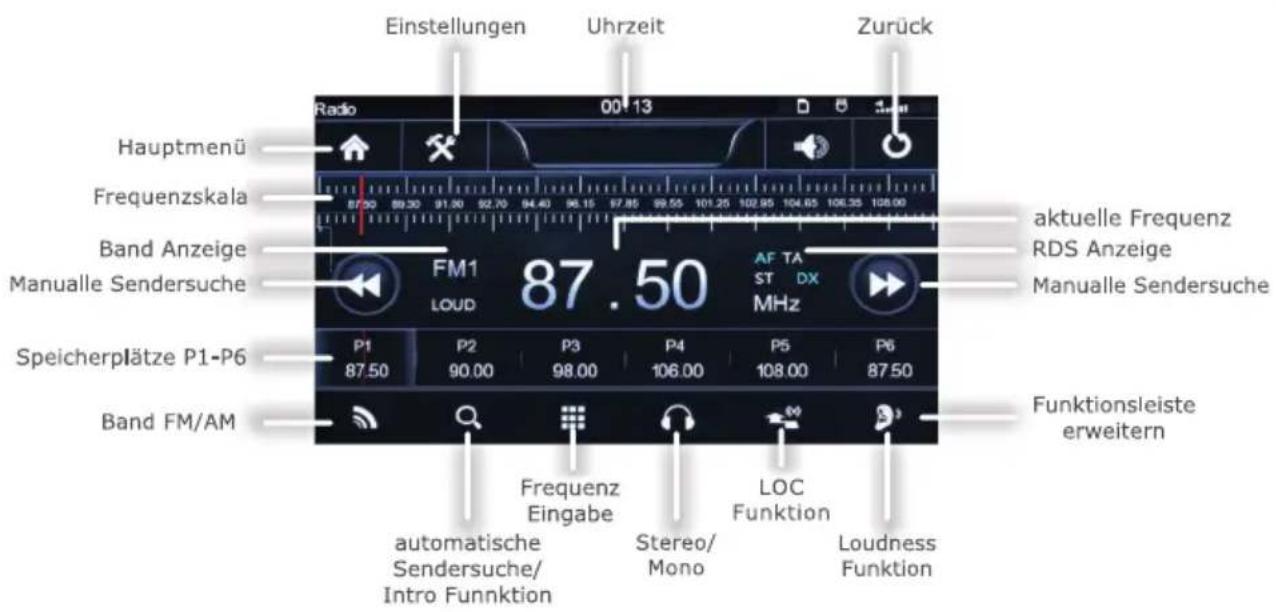

Radio-Oberfläche

Einstellungen Uhrzeit Zurück Radio 00:13 Hauptmenü Frequenzskala Band Anzeige Manuelle Sendersuche Speicherplätze P1-P6 Band FM/AM 87.50 P1 87.50 P2 90.00 P3 98.00 P4 106.00 P5 108.00 P6 87.50 AF TA ST DX MHz Frequenz Eingabe automatische Sendersuche/ Intro Funnktion Stereo/ Mono LOC Funktion Loudness Funktionsleiste erweitern aktuelle Frequenz RDS Anzeige Manuelle Sendersuche

Radiomodus anschalten

Um in den Radio-Modus zu gelangen, drücken Sie im Hauptmenü auf den Radio Symbol

Manuelle Sendersuche

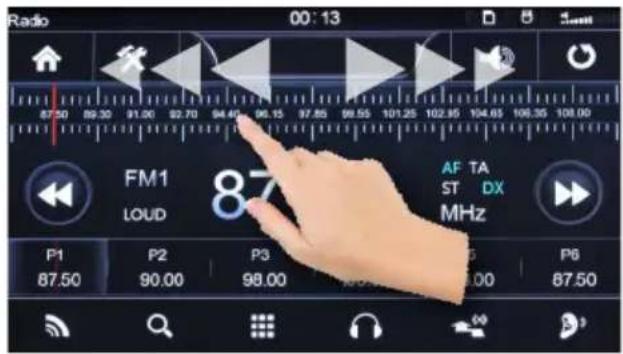

Drücken Sie die großen Pfeil-Sensortasten, um eine manuelle Sendersuche in die entsprechende Frequenzrichtung zu starten.

Nun können Sie durch Drücken der jeweiligen Pfeiltaste 📄 er schrittweise nach verfügbaren Sendern zu suchen.

Alternativ können Sie die grafische Frequenz-Liniare mit dem Finger verschieben.

Radio 00:13 87.50 89.30 91.00 92.70 94.40 96.15 97.85 99.55 101.25 102.95 104.65 106.35 108.00 FM1 LOUD 87 AF TA ST DX MHz P1 P2 P3 P6 87.50 90.00 98.00 99.00 100.00 87.50

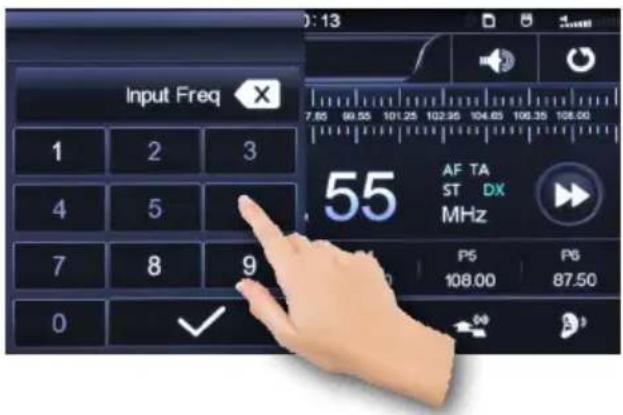

Oder Sie können die Frequenz des Radiosender manuel eingeben. Tippen Sie dafür auf die Sensortaste, um eine Ziffernblocktastatur einzublenden.

Geben Sie hier die Nummer der Frequenz des Radiosender und bestätigen Sie es mit der sortaste.

Input Freq 1 2 3 4 5 7 8 9 0 7.65 66.55 101.25 102.95 104.65 106.35 108.00 55 AF TA ST DX MHz PS PG 108.00 87.50

Automatischer Suchlauf

Halten Sie die Qensortaste ca. 1 Sekunde lang gedrückt, um den Automatischen Suchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert sie in die Speicherplätze des aktuellen Frequenzbandes.

Intro-Funktion

Die Intro-Funktion spielt alle Titel nacheinander für je 10 Sekunden an.

Tippen Sie auf die Qensortaste, um die Intro Funktion zu starten.

Auf dem Display erscheint [Intro].

Sender speichern

Es gibt 18 nummerierte Senderspeicherplätze für das FM-Band und 12 nummerierte Senderspeicherplätze für das AM-Band.

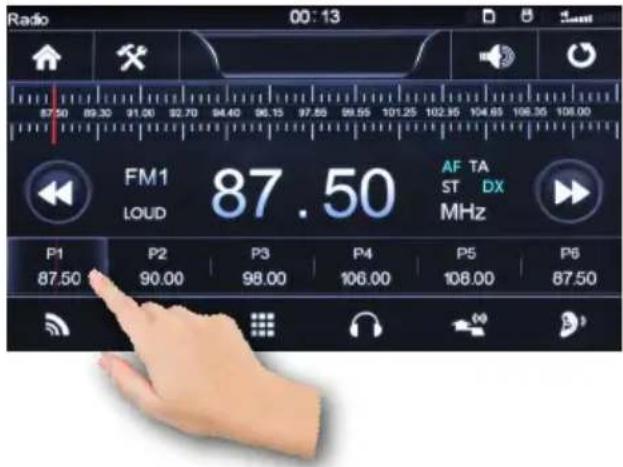

Möchten Sie den aktuellen Radiosender speichern, drücken Sie ca. 1 Sekunde lang die gewünschte Speicherplatztaste, um sie mit der aktuell eingestellten Senderfrequenz zu belegen.

Radio 00:13 87.50 89.30 91.00 92.70 94.40 96.15 97.85 99.55 101.25 102.95 104.65 106.35 108.00 FM1 87 .50 AF TA LOUD ST DX MHz P1 P2 P3 P4 P5 P6 87.50 90.00 98.00 106.00 108.00 87.50

Frequenzband umschalten

Drücken Sie auf die Sonsortasten auf dem Bildschirm, um den Frequenzband zwischen FM und AM2 umzuschalten.

RDS Funktionen

In der Radiohauptmenü stehen Ihnen die RDS Funktionen: [LOC], [PTY], [TA] und [AF] zur Verfügung.

Bitte beachten Sie, dass diese Funktionen nicht in allen Ländern verfügbar sind.

LOC Signalempfindlichkeit

Tippen Sie auf das Symbol, um zwischen dem lokalen und entfernten Senderempfang umzuschalten.

Ist die LOC Funktion aktiviert, werden

beim automatischen Sendersuchlauf nur lokale Sender mit einem starken Signal gesucht.

Ist diese Funktion deaktiviert, werden auch entfernte Sender mit einem schwächeren Empfangssignal gesucht.

Schieben Sie die Funktionsleiste nach links, um weitere RDS-Funktionen und Equalizer Einstellungen einzuzeigen.

Radio 00:13 87.50 89.30 91.00 92.70 94.40 96.15 97.85 99.55 101.25 102.95 104.65 106.35 108.00 FM1 LOUD 87.50 AF TA ST DX MHz P1 P2 P3 P4 P5 P6 87.50 90.00 98.00 106.00 108.00 87.50

AF Funktion (Alternative Frequency)

Drücken Sie die AF Sensortaste auf dem Bildschirm, um die Funktion „Alternative Frequency“ zu aktivieren oder zu deaktivieren.

Die AF-Funktion ermöglicht es, dass die Frequenz automatisch auf eine alternative Frequenz gewechselt wird, sobald man den Empfangsbereich eines Senders verlässt.

Es wird empfohlen, diese Funktion im normalen Betrieb zu deaktivieren, um ungewünschtes Senderwechseln bei Tunneldurchfahrten zu verhindern.

TA Funktion (Traffic Announcement)

Drücken Sie die TA Sensortaste, um die Funktion „Traffic Announcement“ zu aktivieren oder zu deaktivieren.

Ist die TA Funktion aktiviert, schaltet das Radio bei aktueller Verkehrsdurchsage solange in den Radiomodus bis die Durchsage beendet ist.

Danach wechselt das Radio zurück in den vorherigen Betriebsmodus.

PTY Funktion (Programme Type)

Drücken Sie die PTY Sensortaste auf dem Bildschirm, um die Funktion „Programme Type“ zu aktivieren oder zu deaktivieren.

Die Programme Type Funktion ermöglicht es, die Sender nach Ihrem Typ zu suchen: z.B. Pop, Rock, News usw.

Um weitere PTY Funktionen einzuzeigen verschieben Sie mit dem Finger die Liste nach unten oder nach oben.

Wählen Sie die entsprechende Typ Funktion und bestätigen Sie es mit der Sensortaste

Während die Suche läuft, zeigt der Bildschirm "SEEK PTY" an.

USB- und SD-Modi

Wiedergabe Modus starten

Wenn Sie einen validen USB Daten-träger anschließen oder eine MicroSD Karte einlegen, werden die Daten automatisch eingelesen und das Autoradio wechselt in den entsprechenden Wiedergabemodus.

Um in den USB- oder den SD-Modus manuell zu gelangen, müssen Sie im Hauptmenü auf die entsprechende Sensortaste tippen, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint.

Ordner- und Dateiübersicht

Um aus dem Wiedergabebildschirm heraus während der Wiedergabe in die Dateiübersicht zu gelangen, tippen Sie auf die Cinsortaste in der oberen rechten Ecke auf dem Display.

Die Dateiübersicht teilt alle Dateien in 3 Kategorien ein:

• Musik
• Videos
• Fotos.

Tippen Sie auf das entsprechende Symbol, um alle Dateien dieses einen Typen anzuzeigen.

HCD0 USB Hard Disk\ Audio Images Video

Tippen Sie auf Ordnernamen, um in die einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen. Es werden nur unterstützte Dateiformate angezeigt.

USB2 00:27 HCD0 USB Hard Disk\Audio\ Album_1_M3 Album_2_WA 03 - Audio File (3) 10 - Audio File (10) 13 - Audio File (13).mp3

Tippen Sie auf Symbol, um eine Ordnerebene aufwärts zu wechseln.

Wiedergabe starten

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

Der Bildschirm wechselt sofort in den entsprechenden Wiedergabemodus und startet die Wiedergabe.

HCD0 USB Hard Disk\Images\jpg\ 35_image_5_jpg.jpg 34_image_4_jpg.jpg 32_image_2_jpg.jpg 31_image_1_jpg.jpg 33_image_3_jpg.jpg

Musik-Wiedergabemodus

Wiedergabe-Oberfläche

Einstellungen Uhrzeit Zurück Hauptmenü USB2 00:24 1/39 Interpret Audio File 03 Album ID3-Tag Anzeige Wiedergabevortschritt 00:44 04:25 Wiedergabezeit Zufallswiedergabe Funktionsleiste Titelnummer Eingabe Equalizer Titel zurück Pause/ Wiedergabe Titel vor Wiederholung

Wiedergabe/Pause

Mit der Sensortaste auf dem Bildschirm oder mit der ▶Taste auf der Fernbedienung können Sie die Wiedergabe anhalten oder wieder fortsetzen.

Titel vorwärts/Titel zurück

Um einen Titel zurück- oder vorzuspringen, drücken Sie die oder

Taste auf dem Bildschirm.

Vor- und Zurückspulen

Um auf eine bestimmte Position zu spulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position

schieben.

USB2 00:24 ¥39 Interpret Audio File 03 Album 00:44 04:25

Wiedergabewiederholung

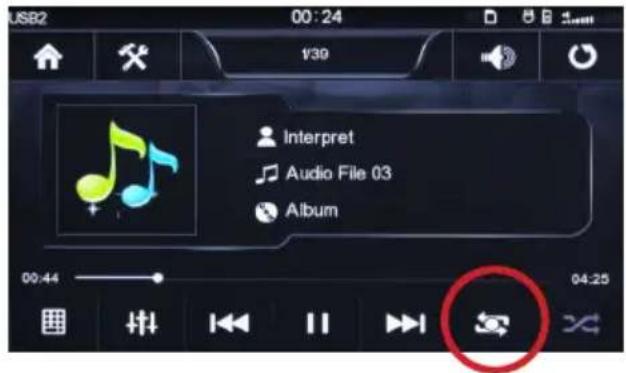

Mit der den Portaste kann zwischen den Wiederholmodi umgeschaltet werden: einzelnen Titel oder

alle Titel.

USB2 00:24 1/39 Interpret Audio File 03 Album 00:44 04:25

Zufallswiedergabe

Mit der Sensortaste die Zufallswiedergabe aktiviert oder deaktiviert werden.

USB2 00:24 1/39 Interpret Audio File 03 Album 00:44 04:25

Audio Ordnerübersicht

Um aus dem Wiedergabebildschirm heraus während der Wiedergabe in die Ordnerübersicht zu gelangen, tippen Sie auf die Censortaste in der oberen rechten Ecke auf dem Display.

Tippen Sie auf Ordnernamen, um in die einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen.

USB2 00:27 HCD0 USB Hard Disk\Audio\ Album_1_MP3 Album_2_WAV 03 - Audio File (3).mp3 10 - Audio File (10).mp3 13 - Audio File (13).mp3

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

Der Bildschirm wechselt sofort in den Wiedergabemodus.

Titelnummer Eingabe

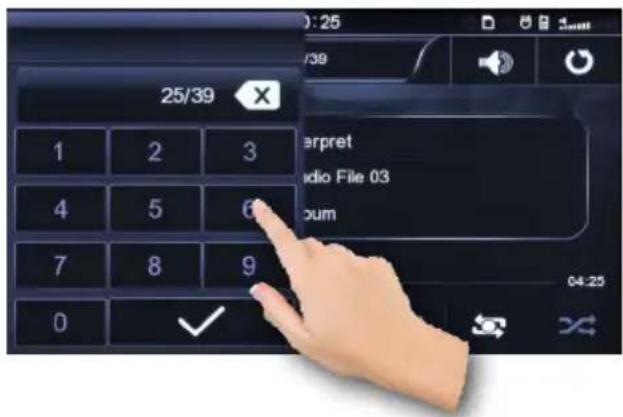

Sie können die Titelnummer der Audiodatei direkt eingeben, dafür tippen Sie auf die ☐insortaste, um eine Ziffernblocktastatur einzublenden.

Geben Sie hier die Nummer der Frequenz des Radiosender und bestätigen Sie es mit der sortaste.

25/39 1 2 3 4 5 6 7 8 9 0 04:25

Video-Wiedergabemodus

Wiedergabe-Oberfläche

Einstellungen Uhrzeit Zurück USB2 3/15 Hauptmenü Wiedergabevortschritt 00:28 Funktionsleiste Titelnummer Eingabe Pause/ Wiedergabe Equalizer Titel zurück Titel vor Wiedergabezeit Zufallswiedergabe

Dateiübersicht

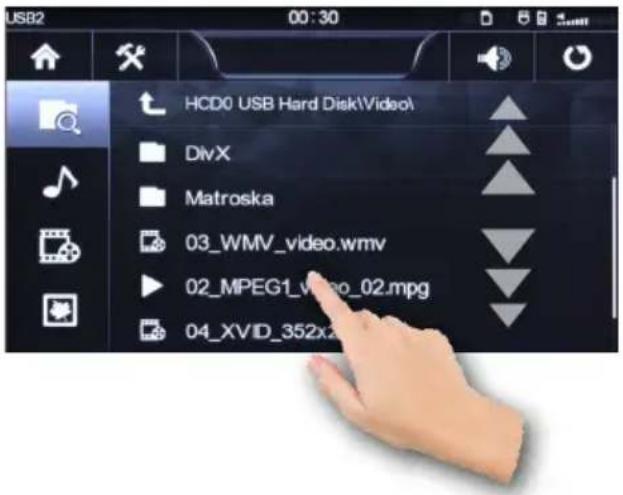

Um aus dem Wiedergabebildschirm heraus während der Wiedergabe in die Dateiübersicht (Explorer) zu gelangen, tippen Sie auf die Insortaste in der oberen rechten Ecke auf dem Display.

Tippen Sie auf Ordnernamen, um in die einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen.

USB2 00:26 HCD0 USB Hard Disk\ Audio Images Video

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

HCD0 USB Hard Disk\Video\ DivX Matroska 03_WMV_video.wmv 02_MPEG1 Video_02.mpg 04_XVID_352x2

OSD Videomenü einblenden

Während der Videowiedergabe tippen Sie ein Mal auf den Bildschirm, um alle

Bedienfelder, Menüs und Informationen einzublenden.

Das Videomenü wird nach ca. 5 Sekunden automatisch wieder ausgeblendet.

Tippen Sie nochmal auf die Mitte des Bildschirmes, wenn Sie die Bedienfelder sofort wieder ausblenden möchten.

Funktionsleiste erweitern

Schieben Sie die Funktionsleiste, um weitere Optionen einzublenden.

USB2 00:31 3/15 00:28 00:50

Wiedergabe/Pause

Mit der Iensortaste können Sie die Wiedergabe unterbrechen und mit einem erneuten Drücken auf die Taste die Wiedergabe fortsetzen.

Titel vorwärts/Titel zurück

Um einen Titel zurück- oder vorzuspringen, drücken Sie die Taste auf dem Bildschirm.

Vor- und Zurückspulen

Um auf eine bestimmte Position zu spulen, können Sie mit dem Finger den Greifer am Fortschrittsbalken drücken und in die gewünschte Position schieben.

Die GOTO Funktion ermöglicht es, direkt zu einem bestimmten Titel, einem Kapitel oder zu einer Szene zu springen.

Tippen Sie oben auf die Ansor-taste, und es erscheint eine Nummern-tastatur auf dem Bildschirm.

Nun können Sie die gewünschte Stelle anhand der Titelnummer oder Szenennummer eingeben und per bestätigen.

Wiedergabewiederholung

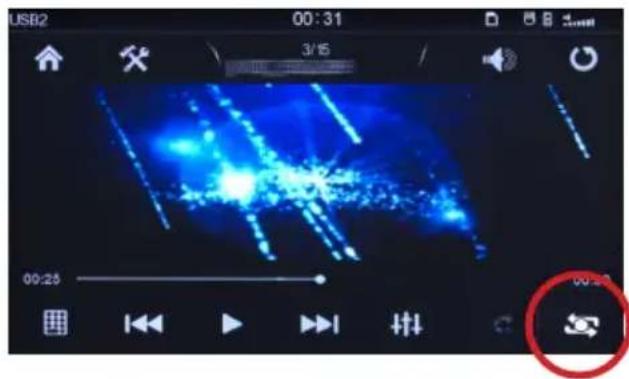

Mit der Sensitaste kann zwischen den Wiederholmodi umgeschaltet werden: einzelnen Titel oder

alle Titel.

Zufallswiedergabe aktiviert oder deaktiviert werden.

um das Bild zu vergrößern. Drücken Sie die Taste mehrmals, um den Zoomfaktor zu erhöhen:

x2 x3 x4 Normal.

Untertitel umschalten

Ist die Datei oder DVD mit mehreren Untertiteln per Zusatzdateien ausge-

stattet, kann die Untertitelsprache mit der Sensortaste geschaltet werden.

Es werden Untertiteldateien des Formates *.SRT unterstützt.

Bildschirmseitenverhältniss

Hier stehen Ihne folgende Einstellungen zur Verfügung: [4:3 Letter Box], [4:3 Pan&Scan] und [16:9].

ASPECT RATIO BRIGHTNESS CONTRAST SATURATION HUE STANDARD VIDEO 4:3LB 06 06 YES

Tippen Sie auf die Sensortaste, um das Videoformat zu verändern.

4:3 Pan&Scan Format:

Pan & Scan ist ein Verfahren, mit dem versucht wird, einen Teil eines Breitwand-Kinobildes auf einem 4:3- oder 16:9-Fernseh- oder Computerbildschirm darzustellen.

4:3 Letterbox Format:

Bei diesem Verfahren in der Bildverarbeitung und Videotechnik werden einem Bild meist schwarze Ränder hinzugefügt.

16:9 Bildformat

Bildbetrachter-Modus

Bildbetrachter-Oberfläche

Einstellungen Uhrzeit Zurück Hauptmenü Dateiname Funktionsleiste Titelnummer Eingabe vorheriges Bild Diashow start/pause nächstes Bild Bild drehen Bild vergrößern

Bildbetrachter Modus öffnen

Um aus dem Wiedergabebildschirm heraus während der Wiedergabe in die Dateiübersicht (Explorer) zu gelangen, tippen Sie auf die Cinsortaste in der oberen rechten Ecke auf dem Display.

Tippen Sie auf „seportaste um die Bilddateien und Ordnern anzuzeigen.

USB2 00:27 HCD0 USB Hard Disk\Images\ 800x45 bmp jpg

Tippen Sie auf Ordnernamen, um in die einzelnen Ordner zu wechseln und die darin enthaltenen Dateien anzuzeigen.

Starten Sie die Wiedergabe einer gewünschten Datei durch ein einfaches Tippen auf den Dateinamen.

Wenn ein Bild geöffnet wird, startet automatisch eine Diashow aller Bilder in dem Ordner oder auf dem Datenträger.

HCD0 USB Hard Disk\Imagea\jpg\ 35_image_5_jpg.jpg 34_image_4.jpg.jpg 32_image_2.jpg 31_image_1.jpg 33_image_3.jpg.jpg

Funktionsleiste einblenden

Während der Bildanzeige tippen Sie einmal auf den Bildschirm um die Funktionsleiste unten einzublenden.

Das Videomenü wird nach ca. 5 Sekunden automatisch wieder ausgeblendet.

Tippen Sie nochmal auf den Bildschirm, wenn Sie die Funktionsleiste wieder ausblenden möchten.

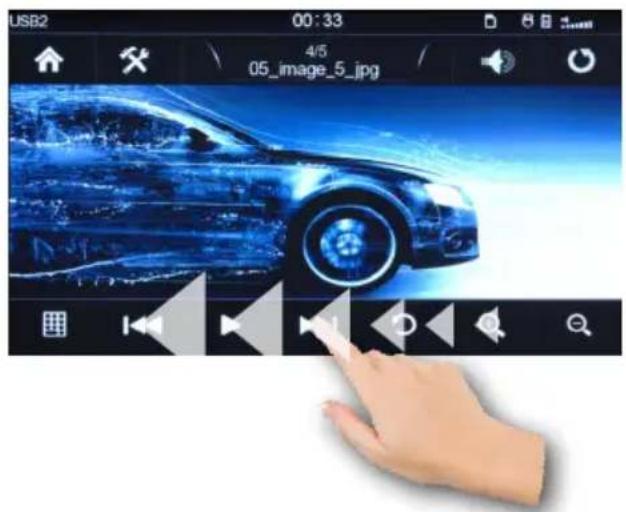

Funktionsleiste erweitern

Schieben Sie die Funktionsleiste, um weitere Optionen einzublenden.

USB2 00:33 4/5 05_image_5.jpg

Diashow starten / anhalten

Mit der Iensortaste auf dem Bildschirm können Sie die Diashow anhalten und mit einem erneuten Drücken auf die Taste die Diashow wieder fortsetzen.

Bild zurück / vorwärts

Um ein Bild zurück- oder vorzuspringen, drücken Sie die oder Taste auf dem Bildschirm.

Bild drehen

Beim tippen auf die Densortaste wird das dargestellte Bild jedes Mal um 90 Grad im Uhrzeigersinn gedreht.

GOTO Funktion

Tippen Sie oben auf die Ansor-taste, und es erscheint eine Nummerntastatur auf dem Bildschirm.

Nun können Sie die gewünschte Stelle anhand der Titelnummer oder Szenennummer eingeben und per bestätigen.

Diashow Übergänge starten

Die Diashow Übergänge Effekte können mit einem Druck auf die Sensor-taste aufgerufen werden.

Zoommodus

Drücken Sie die Sensoriaste, um das Bild zu vergrößern.

Drücken Sie die Taste mehrmals, um den Zoomfaktor zu erhöhen:

x2 x3 x4 Normal.

Bluetooth Verbindung

Alle in dieser Bedienungsanleitung in Abbildungen sichtbaren Personeninformationen und Telefonnummern sind frei zum Zwecke der Demonstration erfunden und jede Ähnlichkeit mit real existierenden Personen und Telefonnumern ist rein zufällig und nicht beabsichtigt.

Bluetooth Modus starten

Um den BT-Modus zu starten, tippen

Sie im Hauptmenü auf die

Sensortaste.

Bluetooth Verbindung aufbauen

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden. Gehen Sie dafür wie folgt vor:

① Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion.*

* Wie Sie Bluetooth in Ihrem Telefon aktivieren und Verbindungen aufbauen, lesen Sie bitte im Handbuch Ihres Mobilgerätes nach.
② Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung z.B. SL-CAR-KIT finden**.
** Der Gerätename kann abweichen, da es Geräteabhängig ist.
③ Wählen Sie nun in Ihrem Telefon SL-CAR-KIT an.

④ Gegebenenfalls verlangt Ihr Mobilgerät nach einem Kopplungspasswort. Geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.

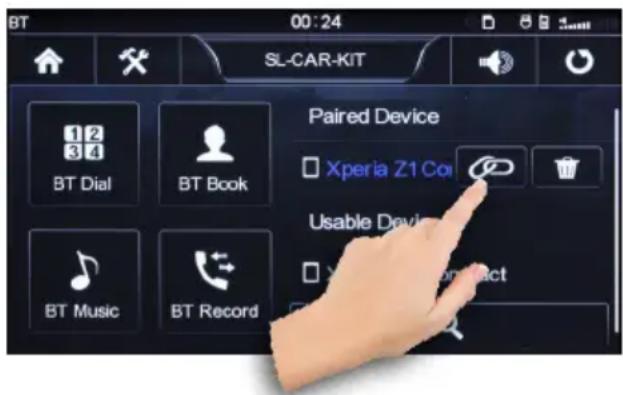

⑤ Wenn die Verbindung aufgebaut wurde, tipen Sie auf Verbindungssymbol neben dem Modell Ihrers Mobilgerätes auf dem Bildschirm. Nun sind beide Geräte miteinander gekoppelt.

Es können mehrere Geräte mit dem Autoradio gekoppelt sein. Jedoch kann nur ein Gerät zur gleichen Zeit mit dem Autoradio verbunden sein. Möchten Sie ein anderes Gerät koppeln oder verbinden, müssen Sie die Verbindung zum anderen Gerät trennen.

BT 00:24 SL-CAR-KIT 1 2 3 4 BT Dial BT Book Paired Device Xperia Z1 Coi Usable Devi BT Music BT Record

Freisprechfunktion

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth HFP (Hands Free Profile) Profil.

Achten Sie darauf, dass Ihr Mobilgerät dieses Profil ebenfalls unterstützt, um die Freisprechfunktion verwenden zu können.

Mit der integrierten Freisprechfunktion

können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Eine Nummer wählen

Wählen Sie nun eine Nummer mit den Zifferntasten auf dem Touchscreen des Autoradios und starten Sie den Anruf mit der „dörer-Sensortaste.

BT 00:24 SL-CAR-KIT 1 2 3 4 BT Di BT Book Paired Device Xperia Z1 Coi Usable Device Xperia Z1 Compact BT Music

Wenn Sie sich vertippt haben, können Sie mit der Sensortaste die letzte Ziffer löschen.

Alternativ können Sie eine Nummer aus dem Anrufprotokoll auswählen und mit der Hörer-Sensortaste einen Anruf starten.

Anruf entgegennehmen

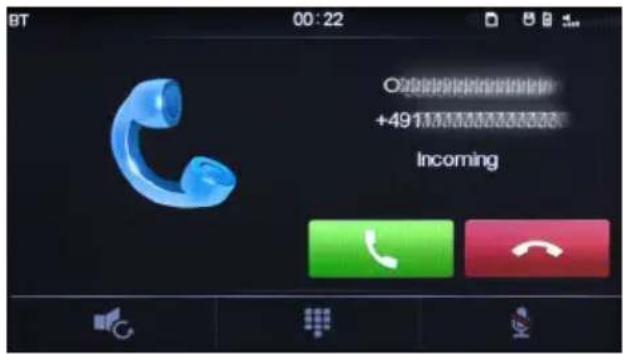

Wenn Sie einen Anruf erhalten, wird die Telefonnummer des Anrufers auf dem Bildschirm angezeigt.

Drücken Sie die Hörer-Sen-sortaste, um den Anruf entgegen zu nehmen.

BT 00:22 B B 1# O +49111111111111111111111111111111111111111111 Incoming G

Anruf beenden/Anruf ablehnen

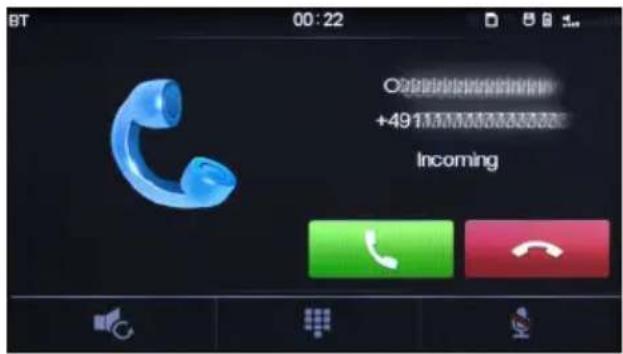

Mit der Hörer-Sensortaste können Sie einen aktiven Anruf beenden oder einen ankommenden Anruf ablehnen.

BT 00:22 O +49111111111111111111111111111111111111111111111111111 Incoming

Lautsprecher umschalten

Drücken Sie während eines Telefonates auf die Insortaste, um den Anruf über den Lautsprecher des Mobiltelefons zu hören.

Drücken Sie nochmals auf den Knopf, um den Anruf wieder über die Autolautsprecher zu hören.

BT 00:21 C00000000000000 +4911111111111111 Talking 00:00:05 C

Telefonbuch

Die telefonbuchfunktion erreichen Sie mit der Ersortaste.

Telefonbucheinträge laden

Tippen Sie zunächst auf Insortaste, um die Telefonbucheinträge aus dem Mobiltelefon in das Autoradio zu laden und bestätigen Sie es mit der Sensortaste.

Wurde das Telefonbuch in das Radio geladen, bleiben die Telefonbuchdaten im Radio gespeichert, auch wenn das Mobiltelefon getrennt wurde.

Um in einer Liste zu scrollen, können Sie ebenfalls mit dem Finger nach unten oder nach oben wischen, um die gewünschte Telefonnummer oder Kontaktperson in einer Liste zu finden.

Telefonbuch Suchfunktion

Um eine Telefonnummer schneller im Telefonbuch finden zu können, verwenden Sie die Suchfunktion.

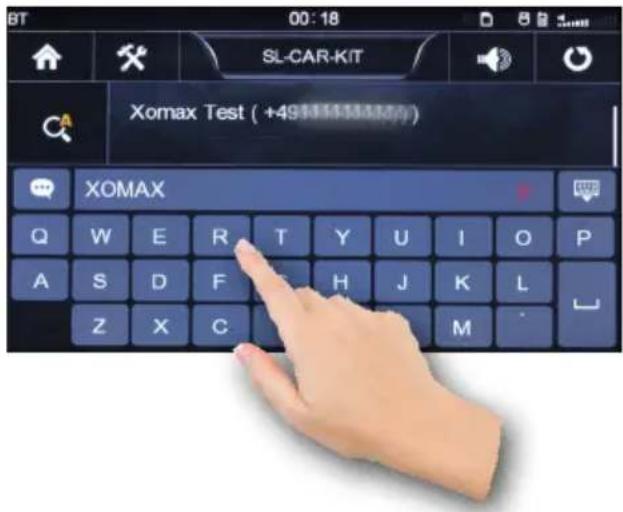

Tippen Sie auf das Schfeld, um die Bildschirmtastatur einzublenden.

Nun können Sie einen Namen eintippen, um nach einen Kontakt zu suchen.

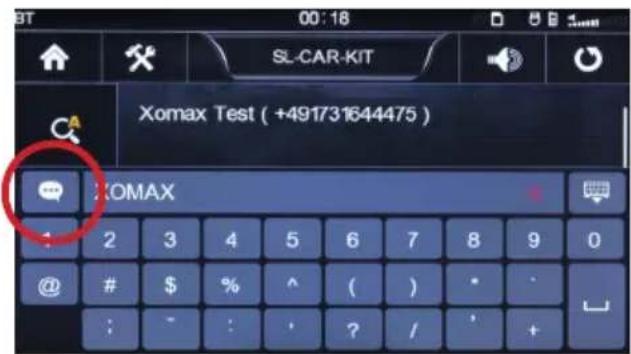

Mit der Sensortaste kann die Numerische- und Sonderzeichentastatur angezeigt werden.

Nun können Sie eine Nummer eintippen, um nach eine Telefonnummer zu suchen.

BT 00:18 SL-CAR-KIT Xomax Test ([phone]) XOMAX 2 3 4 5 6 7 8 9 0 @ # $ % ^ ( ) * - ; - : ? / ' +

Haben Sie den gewünschten Eintrag gefunden, tippen Sie zwei Mal darauf und mit der Hörer-Sensortaste starten Sie einen Anruf.

Telefonbucheinträge löschen

Sie können alle Telefonbucheinträge mit der Einsortaste vom Autoradio löschen. Die Einträge werden dabei nicht vom Mobiltelefon gelöscht.

Anrufprotokoll

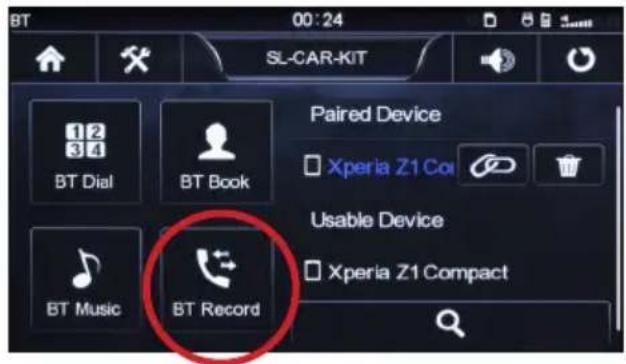

Das Anrufprotokoll kann mit der Sensortaste aufgerufen werden.

BT 00:24 SL-CAR-KIT 1 2 3 4 BT Dial BT Book Paired Device Xperia Z1 Coi Usable Device Xperia Z1 Compact BT Music BT Record

Im Anrufprotokoll werden Ihnen die Anruflisten, welche mit dem Mobilgerät getätigt wurden, angezeigt.

Das Anrufprotokoll ist in 3 Kategorien aufgeteilt: Eingehende Anrufe, Ausgehende Anrufe und Verpasste Anrufe und.

Die entsprechenden Tasten sehen Sie in der oberen Menüleiste:

- Verpasste Anrufe

- Eingehende Anrufe

- Ausgehende Anrufe

Möchten Sie einen Kontakt aus der Protokolliste aus zurückrufen, tippen Sie einmal auf den gewünschten Eintrag.

Protokolldaten löschen

Mit der Konsortaste können Sie alle Anrufprotokolle vom Autoradio-Speicher löschen.

Bluetooth Musik

Allgemeines

Die „Bluetooth Musik“ Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzuspielen.

Das Mobilgerät muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Um den Bluetooth Musikmodus zu starten, tippen Sie im Bluetoothmenü auf die Insortaste auf dem Bildschirm.

Nun öffnen Sie einen beliebigen Musikplayer in Ihrem Mobilgerät und starten die Musikwiedergabe.

Mit der Sensortaste können Sie die Wiedergabe anhalten wieder fortsetzen.

Um einen Titel zurück- oder vorzuspringen, drücken Sie die oder Taste auf dem Bildschirm.

AV-IN Modus

Allgemeine Hinweise

AV-IN Anschluss

Der AV-IN Modus aktiviert die Ausgabe der an der Geräterückseite angeschlossenen Audio-/Video-Quelle.

Das könnten z.B. ein MP4-Player, Smartphone, Handy, Tablet, Videoplayer, DVB-T Receiver uvm. sein.

Der AV-IN Anschluss besteht aus 3 Cinch Buchsen (siehe „Anschlussschema Cinch-Kabelbaum“).

AV-IN Modus starten

Um in den AV-IN Modus zu gelangen, müssen Sie im Hauptmenü auf die Sensortaste.

Wenn eine Video-Quelle angeschlossen ist, sehen Sie das Videobildsignal.

Wenn eine Audioquelle ohne Videosignal angeschlossen ist, hören Sie den Ton und das Bild zeigt den "NO SIGNAL!" Modusbildschirm.

Rückfahrkamera (optional)

Allgemeine Hinweise

Eine Rückfahrkamera ist optionales Zubehör. Informieren Sie sich bitte bei Ihrem Fachhändler über aktuelle Modelle und Möglichkeiten.

Passende XOMAX Rückfahrkameras finden Sie im offiziellen Onlinekatalog unter der Webadresse: www.carmediashop.de

Es werden alle Rückfahrkameras mit einem Video-Cinch-Ausgang unterstützt.

Rückfahrkameras werden hinten am Fahrzeug angeschlossen, sie dienen als Einparkhilfe und als unterstützende Blickwinkelerweiterung beim Rückwärtsfahren.

Bitte verlassen Sie sich beim

Rückwärtsfahren nicht allein auf das Bild der Rückfahrkamera.

Eine Rückfahrkamera dient nur als zusätzliche Unterstützung, sie kann Ihre volle Achtsamkeit im Verkehr nicht ersetzen.

Die gelbe Cinch-Buchse (beschriftet mit BACK SIGHT IN) ist der Anschluss für das Video-Eingangssignal der Rückfahr-kamera. Schließen Sie das Kamera-Vi-deokabel an diese Buchse an.

Rückfahrkamera-Modus starten

Wenn eine Rückfahrkamera ordnungsgemäß angeschlossen wurde, wechselt das Radio automatisch in den Rückfahrkamera-Betriebsmodus, sobald der Rückwärtsgang eingelegt wurde.

Legen Sie einen anderen Gang ein, wechselt das Radio automatisch in den vorher aktiven Modus zurück.

STOP

Anschluss

Der Rückfahrkamera Anschluss befindet sich auf der Geräterückseite (siehe „Anschlussschema Cinch-Kabelbaum“).

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene Autoradiomodelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problembeschreibung Ursache und	Lösung
CD/DVD wird nicht eingezogen: Die CD/DVD wird vom Gerät gar nicht oder nicht vollständig eingezogen.	Überprüfen Sie, ob die Transportschrauben vor der Installation entfernt wurden.Hinweis: Autoradios mit einem CD-DVD-Laufwerk werden mit Transport-schrauben ausgeliefert, welche das Laufwerk beim Transport vor Schäden schützen.Werden diese nicht entfernt, kann kein Daten-träger in das Laufwerk eingezogen werden.
Keine Videoanzeige:Videos werden nicht angezeigt, es ist aber ein Ton zu hören.Stattdessen zeigt der Bildschirm eine Fehlermeldung: „Video während der Fahrt nicht ... /video while driving...“ oder ähnlich.	Lösung 1: Das Handbrems-Sicherungskabel wurde nicht angeschlossen oder falsch anges-chlossen. Das „PARKING BRAKE", SAFETYGND -12V" oder "BRAKING WIRE"- rosa Kabel muss mit Masse (-) der Handbremse verbunden sein.Lösung 2: Das Fahrzeug befindet sich in Bewegung oder die Handbremse wurde nicht richtig angezogen.Hinweis: Ein korrekter Anschluss des Hand-bremskabels sorgt dafür, dass das Videobild nur bei sicherem Halt mit angezogener Handbremse angezeigt wird.
Bluetooth Mikrofon zu leise:Ihr Gesprächspartner kann Sie nicht deutlich genug hören.	Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Es sollte möglichst eine freie Fläche zwischen dem Mikrofon und dem Benutzer sein.Es ist möglich, dass in einigen Fahrzeugen die Einbauposition für die Lage des Mikro-fons ungünstig ist. In solchen Fällen sollten Sie darauf achten lauter und deutlicher zu sprechen.
Fehlermeldung „kein Videosignal“, Blauer oder Schwarzer Bildschirm mit der Meldung „Cam“, „Back“ oder ähnliches. Es ist kein Zugriff auf das Menü möglich.	Diese Meldung ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Wahrscheinlich ist die Belegung am ISO-Kabel für die Rückfahrkamera mit der Belegung an der ISO-Buchse für die Beleuchtung identisch. Überprüfen Sie die Belegung des Steckers und der Buchse und korrigieren Sie diese unter Umständen.Hinweis:Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Die Fernbedienung funktioniert nicht.	Lösung 1:Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2:Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3:Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis:Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.

Schlechter Radioempfang:

Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.

Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.

Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.

Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.

Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.

Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.

Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.

Typ 3 - Aktive Antenne mit Diversity

System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.

Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln.

Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.

Radiosender gehen verloren: Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutze-reinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen. Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung:Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen. Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis:Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Das Touchscreen ist ungenau:Die Steuerung des Touchscreens ist ungenau oder fehlerhaft.	Kalibrieren Sie das Touchscreen neu.Wenn Sie die Kalibrierung starten, erscheint auf einem weißen Bildschirm ein oder gleich fünf Kreuze. Tippen Sie dann einmal in die Mitte des Kreuzes. Idealer Weise verwenden Sie dafür einen Touchscreen-Stift. Das Kreuz durchläuft so 5 Positionen auf dem Bildschirm, tippen Sie jedes Mal auf die Mitte des Kreuzes.Sind alle 5 Punkte angetippt worden, wurde der Bildschirm erfolgreich kalibriert und auf dem Bildschirm erscheint die Meldung "OK" oder "ADJUST FINISH". Tippen Sie nun auf eine beliebige Stelle des Bildschirmes oder auf "OK" Symbol, um zurück in das Menü zu gelangen.

Entsorgungs- und rechtliche Hinweise

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen:

XOMAX Herstellerinformationen:

http://www.xomax.de
