BEDIENUNGSANLEITUNG XM-RSU210 Xomax

Hinweis: Bitte lesen Sie diese Bedienungsanleitung vor der Nutzung Ihres Gerätes. Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Inhalt

Allgemeine Hinweise: 3

Sicherheitshinweise: 3

Einstieg....5

Bedienelemente am Gerät 5

Bedienelemente am Gerät (hinter dem Bedienpanel) 7

Bedienelemente auf der Fernbedienung....7

Initialisierung bei der ersten Inbetriebnahme 8

Anbringen und Abnehmen des Bedienteils....8

Anbringen: 8

Abnehmen: 9

Ein- und Ausschalten 9

Einstellen der Lautstärke 9

RADIO-Empfang: 9

Bandauswahl: 9

Sendersuchlauf....10

Manuelles Speichern von Sendlern....10

Automatisches Speichern von Radiosendern....10

Senderauswahl....10

Allgemeine Klang-Einstellungen und RDS-Funktionen:....10

Allgemeine Begriffserklärungen zu Audioeinstellungen und RDS-Funktionen:......11

Abspielen über den Front-AUX-Eingangs 11

Abspielen über den USB Anschluss: 11

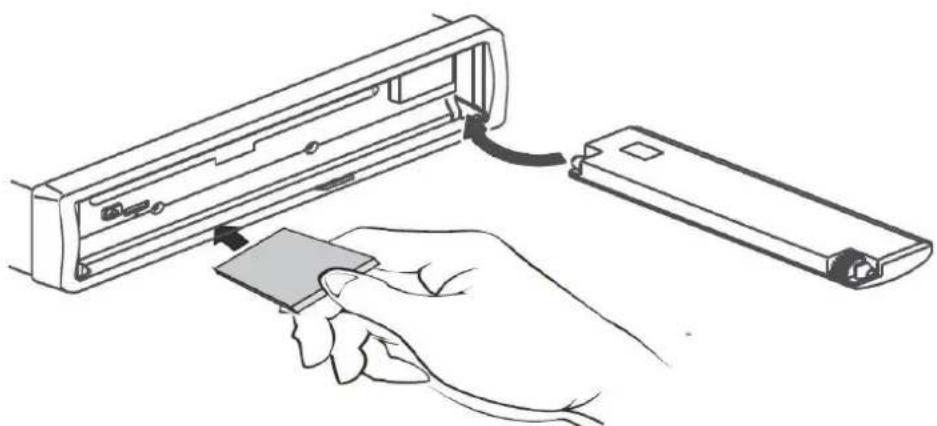

Abspielen über SD-Karte....12

Einstellen von Datum und Uhrzeit....12

Einstellen des Datums: 12

Einstellen der Uhrzeit: 12

Im Problemfall - Checkliste 13

Gerät reagiert nicht / keine Anzeige....13

Kein Empfang....13

Suchlaufabstimmung arbeitet nicht....13

Starkes Empfangsrauschen....13

CD-Spieler funktioniert nicht....13

CD kann nicht eingeschoben werden....14

Schneller Vor- bzw. Rücklauf der CD nicht möglich. 14

Tonaussetzer bei der CD-Wiedergabe durch Vibrationen....14

Tonaussetzer bei der CD-Wiedergabe ohne externe Einlüsse....14

Wiedergabe der CD-R/CD-RW nicht möglich....14

MP3, WMA oder AAC werden nicht wiedergegeben....14

Der USB/SD Datenträger spielt keine Titel ab und es ist kein Ton zu hören....14

Allgemeine Hinweise:

Vielen Dank für den Kauf dieses XOMAX-Geräts. Bitte lesen Sie sich vor der ersten Nutzung diese Bedienungsanleitung und für den Einbau die separat beiliegende Montageanleitung genau durch.

Wir wünschen ihnen viel Freude mit dem erworbenen XOMAX-Produkt

Sicherheitshinweise:

Bedienung nur bei Stillstand des Fahrzeugs

Führen Sie Bedienungen an dem Gerät erst aus, nachdem das Fahrzeug zum Stillstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr.

Betriebslautstärke

Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere Warnsignale) wahrnehmen können. Zu hohe Lautstärkepegel im Fahrzeug können außerdem Gehörschäden verursachen.

Öffnen/Reparieren des Geräts

Öffnen Sie das Gerät nicht. Bei einer Öffnung besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Benutzen Sie das Gerät nicht weiter, wenn ein Problem auftritt. Versuchen Sie bitte nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualiizierten Fachwerkstatt.

Stromversorgung

Verwenden Sie das Gerät ausschließlich mit einem 12 VOLT Bordnetz und wenn MINUS an MASSE angeschlossen ist. Bei Nichtbeachtung besteht Feuergefahr u.a. Fragen Sie im Zweifelsfall Ihren Händler oder in einer Fachwerkstatt.

Verschluckbare Kleinteile

Halten Sie kleine Gegenstände (z.B. Batterien) von Kindern fern. Es besteht die Gefahr des Verschluckens und schwerwiegender Verletzungen.

Austausch von Sicherungen

Ersetzen Sie Sicherungen immer durch solche mit der richtigen Amperezahl. Es kann sonst zu elektrischen Schlägen und Brandgefahr kommen.

Überhitzung

Lüftungsöffnungen uns Kühlkörper nicht abdecken. Es kann sonst zu Wärmestau im Gerät und Brandgefahr kommen.

Umgebungstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der

Fahrgastzelle zwischen +60°C und -10°C liegt.

Reinigung des Gerätes

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnackigeren Flecken das Tuch bitte nur mit Wasser befeuchten. Andere Mittel außer Wasser können die Farbe angreifen und den Kunststoff beschädigen.

Beschädigte CDs/DVDs

Versuchen Sie nicht, gesprungene, verzogene oder anderweitig

Automatischer Einzug

Fassen Sie niemals eine Disc an bzw. versuchen Sie nicht diese herauszuziehen, während sie von der Wiederladeautomatik in das Laufwerk zurückgezogen wird. Versuchen Sie nicht, eine Disc in das Gerät einzuschieben, wenn dieses ausgeschaltet ist.

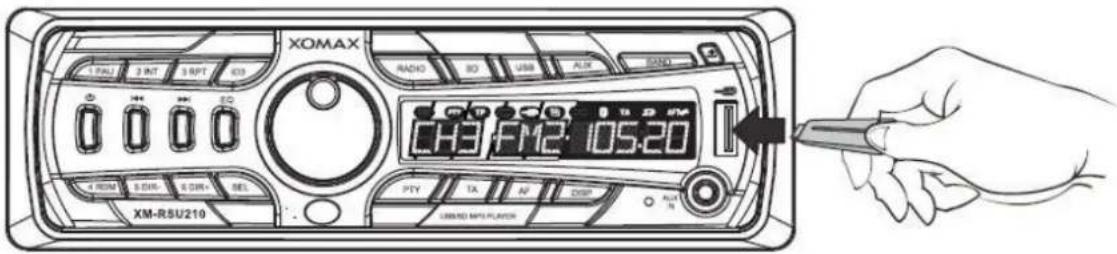

Schutz des USB-Anschlusses

• An den USB-Anschluss dieses Gerats kann nur ein USB-Speichermedium angeschlossen werden. Die einwandfreie Leistung kann bei anderen USB-Produkten nicht garantiert werden. Ein USB-Hub wird nicht unterstützt.
• Schließen Sie keinen USB-Speicher an, der über 20 mm breit ist. Vermeiden Sie außerdem, USB-Speicher und den Anschluss Front Aux gleichzeitig zu verwenden.
• Wenn ein USB-Gerat in das Gerät eingesteckt ist, ragt es heraus und kann während der Fahrt eine Gefahr darstellen. Verwenden Sie ggf. ein im Handel erhältliches USB-Verlängerungskabel und schließen Sie es auf sichere Art an.
• Abhängig von dem angeschlossenen USB-Speichergerät funktioniert das Gerät möglicherweise nicht oder einige Funktionen können eventuell nicht ausgeführt werden.
• Das Audiodateiformat, das auf dem Gerät abgespielt werden kann, ist MP3/WMA/AAC. Interpret/Songtitel usw. können angezeigt werden, die Zeichen werden aber möglicherweise nicht richtig angezeigt.

XOMAX übernimmt keine Verantwortung für verlorene Daten usw., auch wenn die Daten usw. bei der Verwendung dieses Produkts verloren gegangen sind.

Beachten Sie die folgenden Punkte, um eine Fehlfunktion oder einen Schaden zu vermeiden.

• Lesen Sie die Bedienungsanleitung des USB-Speichers sorgfältig.
• Berühren Sie die Anschlüsse nicht mit der Hand oder einem Stück Metall.
• Setzen Sie den USB-Speicher keinen übermäßigen Erschütterungen aus.
• Verbiegen Sie ihn nicht, nehmen Sie ihn nicht auseinander, verändern Sie ihn nicht und tauchen Sie ihn nicht in Wasser.
• Vermeiden Sie die Verwendung an den folgenden Orten:
• An einem Ort im Auto, der direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• An Orten, an denen das Gerät hoher Luftfeuchtigkeit oder korrodierenden Substanzen ausgesetzt sein kann.
• Befestigen Sie den USB-Speicher an einem Ort, an dem die Führung des Fahrzeugs nicht behindert wird.

- USB-Speicher funktioniert bei hohen oder niedrigen Temperaturen möglicherweise nicht korrekt.

- Verwenden Sie nur zertiizierten USB-Speicher. Beachten Sie, dass auch zertiizierter USB-Speicher abhängig vom Typ oder Zustand möglicherweise nicht korrekt funktionieren kann.

- Die Funktion des USB-Speichers wird nicht garantiert. Verwenden Sie den USB-Speicher entsprechend der Nutzungsbedingungen.

- Abhängig von den Einstellungen des USB-Speichertyps, des Speicherzustands oder der Codierungssoftware erfolgt die Wiedergabe oder Anzeige möglicherweise nicht korrekt.

- Eine kopiergeschützte Datei (Urheberrechtschutz) kann nicht wiedergegeben werden.

- Es kann einige Zeit dauern, bis die Wiedergabe des USB-Speichers startet. Wenn sich auf dem USB-Speicher bestimmte Dateien außer Audiodateien beinden, kann es einige Zeit dauern, bis die Datei wiedergegeben oder gesucht wird.

- Bitte beachten Sie, dass nicht sämtliche Dateiformate und Codec-Versionen unterstützt werden.

- Nicht-Audiodaten werden nicht erkannt. Ergänzen Sie keine Audiodatei-Endungen bei nicht Audio-Dateien. Die daraus resultierende Wiedergabe kann Rauschen verursachen, das die Lautsprecher und/oder Verstärker beschädigen kann.

- Es empiehlt sich, wichtige Daten auf einem Computer zu sichern. Entfernen Sie das USB-Gerät nicht, während die Wiedergabe läuft.

- Ändern Sie die Quelle in eine andere Option als USB oder schalten das Gerät aus und entfernen Sie dann erst das USB-Gerät, um mögliche Schaden am Speicher zu verhindern.

Einstieg

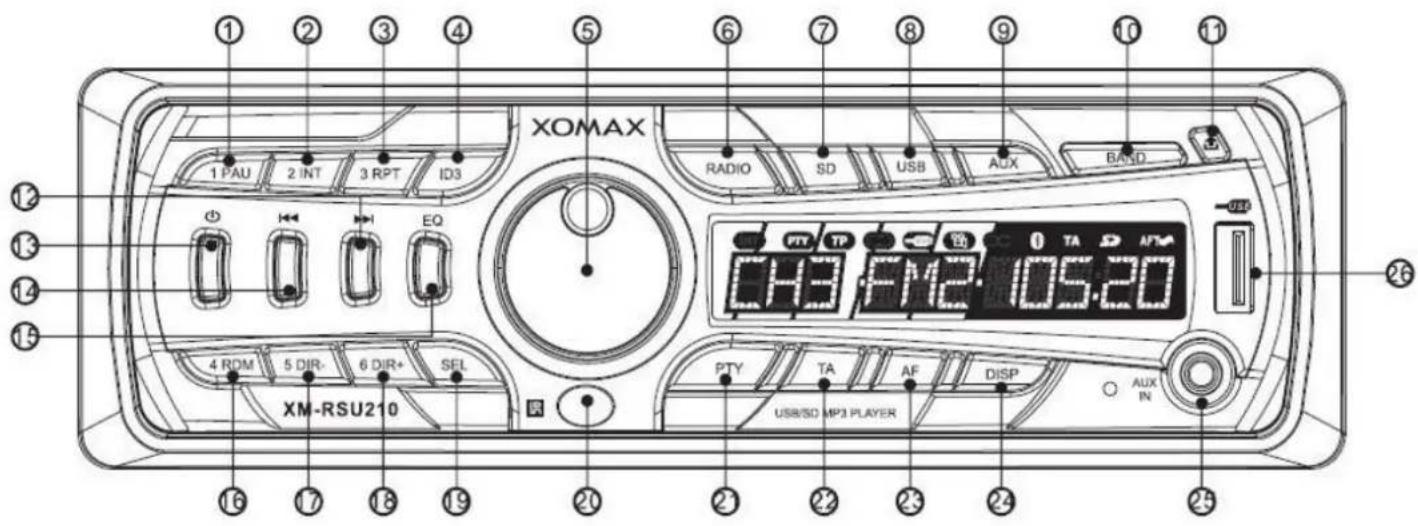

Bedienelemente am Gerät

XOMAX 1 PAU 2 INT 3 RPT ID3 EQ 4 ROM 5 DIR- 6 DIR+ SEL XM-RSU210 RADIO SD USB AUX BAND DHT FM2 105.20 PTY TA AF DISP USB/SD MP3 PLAYER AUX IN 26

1. PAUSE / Stationstaste 1(im Radio-Modus): Drücken Sie diese Taste um Funktion Pause zu wählen. (nur im SD- oder USB-Modus)

2. INT / Stationstaste 2 (im Radio-Modus):Intro. Durch drücken dieser Taste können

Sie nur die ersten 10 Sekunden von dem Titel anhören, dann wechselt das Gerät zum nächten Titel.

1. RPT / Stationstaste 3 (im Radio-Modus):

2. ID3: Durch drücken dieser Taste können Sie die Anzeige von Titel und Interpreter ein- oder auschalten.

3. VOL (Volume): Lautstärkeregler. Um die Lautstärke zu verstellen müssen sie den Lautstärkeregler nach links oder nach rechts drehen.

4. Radio: Drücken sie diesen Knopf um in das Radio-Modus zu gelangen.

5. SD-Knopf: Drücken sie deisen Knopf um in den SD-Card-Modus zu gelangen. Bitte beachten sie, man diesen Modus nur dann abrufen kann, wenn eine SD-Karte im SD-Card-Slot sich beindet.

6. USB-Knopf: Drücken sie deisen Knopf um in den USB-Modus zu gelangen. Bitte beachten sie, man diesen Modus nur dann abrufen kann, wenn ein USB-Stick im USB-Anschluss sich beindet.

7. AUX-Knopf: Drücken sie deisen Knopf um in den AUX-Modus zu gelangen. Bitte beachten sie, man diesen Modus nur dann abrufen kann, wenn eine externe Audioquelle im AUX-Input angeschlossen ist.

8. BND / BAND: Im Radio-Modus wechseln Sie durch drücken dieser Taste das Band. (FM1 ->FM2->FM3).

9. REL (Release): Release-Taste zum Abnehmen des Bedienelements

10. Skip forward: Im Radiomodus wird durch langes Drücken der nächste verfügbare Sender automatisch gesucht (Frequenzbereich aufwärts). Durch kurzes Drücken kann und eine manuelle Feineinstellung bei der Sendersuche vorgenommen werden.

11. POWER: Drücken Sie den Knopf um das Radio ein- bzw. auszuschalten.

12. Skip back: Im Radiomodus wird durch langes Drücken der nächste verfügbare Sender automatisch gesucht (Frequenzbereich abwärts). Durch kurzes Drücken kann und eine manuelle Feineinstellung bei der Sendersuche vorgenommen werden.

13. EQ: Equalizer. Durch kurzes drücken können Sie zwischen 4 Equalizer Einstellungen wählen oder Equalizer aus (EQ OFF).

14. RDM/Random/Repeat: Durch kurzes drücken können Sie zwischen den Funktionen: Random und Repeat. Bei der Funktion Random such das Gerät zufällig die Titel aus. Bei der Funktion Repeat, wiederholt das Gerät das Titel was Sie ausgewählt haben.

15. DIR-/Stationstaste 5 (im Radio-Modus): Durch drücken dieser Taste im SD-Card-Modus oder im USB-Modus können Sie die Titelanwahl nach Ordnern absteigend (Minus) wählen, falls die Ordner sich auf dem jeweiligen Datenträger beinden.

16. DIR+/Stationstaste 6 (im Radio-Modus): Durch drücken dieser Taste im SD-Card-Modus oder im USB-Modus können Sie die Titelanwahl nach Ordnern aufsteigend (Plus) wählen, falls die Ordner sich auf dem jeweiligen Datenträger beinden.

17. SEL (Select): Drücken Sie diese Taste um in das Audio-Auswahlmenü zu gelangen entsprechend öfter um zwischen den verschiedenen Einstellungsmöglichkeiten zu wechseln.

18. IR (Infrarot-Empfänger): Hier werden die Infrarotsignale der Fernbedienung empfangen.

19. PTY / Program Type): Durch drücken dieser Taste können Sie die Funktion PTY (Program Type) aktivieren und durch die verschiedenen Programmtypen wechseln. Bitte beachten Sie, dass in Deutschland die wenigsten Radiosender von der Nutzung der PTY-Funktion Gebrauch machen.

20. TA/Verkehrsmeldungen: Durch drücken dieser Taste können Sie die TA-Funktion (Trafic Announcement) aktivieren und deaktivieren.

21. AF/ Alternativ Frequencies / Alternative Frequenzen: Durch drücken dieser Taste können Sie die AF-Funktion aktivieren bzw. deaktivieren.

22. DISP/ Display-Einstellungen: durch drücken dieser Taste gelangen Sie in das Display-Einstellungsmenü. Hier können sie Uhrzeit und Datum einstellen.

Drücken Sie die DISP-Taste ca.3 Sek. Lang. Dann fangen die Einstellungsmodi an zu blinken. Mit der Taste „Lautstärkeregler“ können Sie die Einstellungen vornehmen nach links absteigend oder nach rechts aufsteigend.

1. AUX IN-Anschluss/AUX Input: Hier können Sie externe Audioquellen mit einem Klinken-Stecker anschließen.

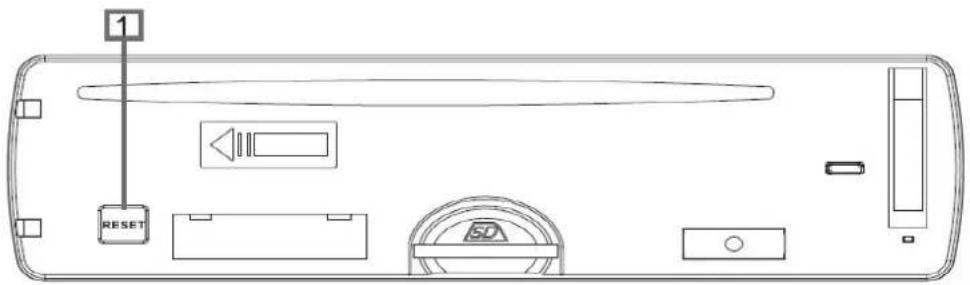

Bedienelemente am Gerät (hinter dem Bedienpanel)

1 RESET

1. RESET-Schalter/Knopf

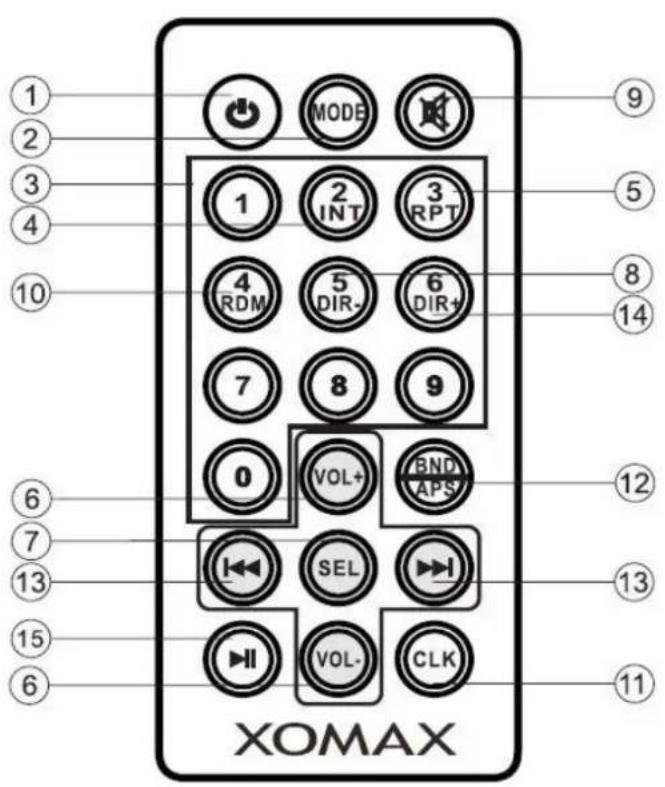

Bedienelemente auf der Fernbedienung

① ② ③ ④ ⑩ ⑥ ⑦ ⑬ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE MODE Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode Mode VOL+ BND- APS- SEL- VOL- CLK- XOMAX

1. POWER: Drücken Sie diese Taste um das Gerät ein- und auszuschalten.
2. MODE: Drücken Sie diese Taste, um den Modus zu wechseln (Radio->USB/SD->AUX)

3. Programm-Tasten 1 bis 9: Im Radio-Modus wird durch kurzes Drücken der jeweilige gespeicherte Sender ausgewählt. Durch längeres Drücken (zwei Sekunden) wird die aktuell eingestellte Frequenz auf dem jeweiligen Programmplatz gespeichert.

4. 2/INT: Durch längeres Drücken der Taste werden die Titel angewählt und jeweils 11 Sekunden angespielt. Durch erneutes längeres Drücken wird der aktuelle Titel wieder normal abgespielt.

5. 3/RPT: Durch längeres Drücken der Taste wird der aktuelle Titel wiederholt abgespielt. Drücken Sie länger die Taste erneut um wieder die normale Wiedergabe einzustellen.

6. VOL+/VOL-: Drücken Sie diese Tasten um die aktuelle Lautstärke einzustellen.

7. SEL (SELECT): Drücken Sie diese Taste um in das Audio-Auswahlmenü zu gelangen

8. 5/DIR-: Durch längeres Drücken können Sie den vorangegangenen Dateiordner auswählen.

9. MUTE: Drücken dieser Taste stellt das Gerät sofort lautlos. Erneutes Drücken stellt die vorherige Lautstärke wieder her. ACHTUNG: So lange MUTE aktiv ist, sind keine weiteren Einstellungen am Radio möglich.

10. 4/RDM: Drücken Sie die Taste länger um eine zufällige Wiedergabe der vorhandene Titel zu aktivieren. Durch erneutes längeres Drücken wird wieder die normale Wiedergabe aktiviert.

11. CLK: Drücken Sie die Taste um die eingestellte Uhrzeit anzeigen zu lassen.

12. BND/APS: Im Radio-Modus wechseln Sie durch kurzes drücken dieser Taste das Band. (FM1 ->FM2->FM3). APS: durch langes drücken startet der Automatischer Sendersuchlauf, dabei werden die 6 stärksten Sender auf den 6 Programmplätzen gespeichert.

13. Skip forward/back: Im Radiomodus wird durch langes Drücken der nächste verfügbare Sender automatisch gesucht (Frequenzbereich aufwärts/abwärts). Durch kurzes Drücken kann und eine manuelle Feineinstellung bei der Sendersuche vorgenommen werden. Im Audio-Modus (USB oder SD) wird der nächste bzw. der letzte Titel angewählt.

14. 6/DIR+: Durch längeres Drücken können Sie den nächsten Dateiordner auswählen.

15. Play/Pause: Drücken Sie diese Taste um Funktion Pause zu wählen. (nur im SD- oder USB-Modus). Drücken sie diese Taste erneut um die Pause zu beenden.

Initialisierung bei der ersten Inbetriebnahme

Drücken Sie unbedingt den RESET-Schalter (am Gerät hinter dem Bedienteil), wenn Sie das Gerät zum ersten Mal benutzen, nachdem Sie die Autobatterie o.a. ausgetauscht haben.

1. Nehmen Sie das Bedienteil vom Gerät ab.
2. Drücken Sie den RESET-Knopf.

Anbringen und Abnehmen des Bedienteils

Anbringen:

1. Setzen Sie die linke Seite des Bedienteils in das Hauptgerät ein. Richten Sie die Kerbe am Bedienteil an den vorstehenden Teilen am Hauptgerät aus.
2. Drücken Sie auf die rechte Seite des Bedienteils, bis es fest am Hauptgerät

einrastet.

Hinweise:

• Vergewissern Sie sich vor dem Anbringen des Bedienteils, dass sich kein Schmutz oder Staub auf den Anschlüssen und kein Fremdkörper zwischen dem Bedienteil und dem Hauptgerät beindet.
• Bringen Sie das Bedienteil vorsichtig an. Halten Sie das Bedienteil dabei an den Seiten, damit Sie nicht versehentlich irgendwelche Tasten drücken.

Abnehmen:

1. Schalten Sie das Gerät aus. Drücken Sie den POWER-Konpf (13), um das Gerät auszuschalten.
2. Drücken Sie die Taste (11) REL (Release), bis das Bedienteil herausspringt.
3. Fassen Sie das Bedienteil an der rechten Seite an und ziehen Sie es heraus.

Hinweise:

• Das Bedienteil (insbesondere die Anschlüsse an der Rückseite des Bedienteils) kann sich auch im normalen Betrieb erwärmen. Das ist keine Fehlfunktion.
• Bewahren Sie das Bedienteil immer in einem Etui auf, wenn Sie es bei sich tragen, damit es geschützt ist.
• Wenn Sie das Bedienteil abnehmen, wenden Sie dabei keine zu große Kraft auf, da dies zu einer Fehlfunktion führen kann.

Ein- und Ausschalten

Drücken Sie kurz den Power-Knopf (13) um das Gerät einzuschalten. Drücken Sie den Power-Knopf (13) erneut um das Gerät auszuschalten.

Einstellen der Lautstärke

Drehen Sie den Lautstärkeregler (5), bis die gewünschte Lautstärke eingestellt ist.

RADIO-Empfang:

Bandauswahl:

Drücken Sie auf die Taste BND/Band (10), bis das gewünschte Frequenzband im Display erscheint. Sie können aus drei Bandarten wählen, wo jeweils 6 Programmplätze gespeichert werden können.

$$ \mathrm{FM1->FM2->FM3} $$

Sendersuchlauf

Durch längeres Drücken der Skip Tasten (12) und (14) am Gerät oder die Skip Tasten (13) an der Fernbedienung, startet der automatische Sendersuchlauf (aufwärts oder abwärts). Wird ein Sender gefunden können Sie eine manuelle Feinabstimmung durch kurzes Antippen der Skip Tasten vornehmen.

Manuelles Speichern von Sendern.

Um eine ausgewählte Frequenz auf einem der Programmplätze zu speichern, halten Sie eine der tasten 1-6 auf der Fernbedienung 2 Sekunden gedrückt.

Automatisches Speichern von Radiosendern.

Halten Sie die BND Taste (10) länger gedrückt oder die Taste BND/APS (12) an der Fernbedienung und es werden automatisch die 6 stärksten aktuell empfangbaren Sender auf den sechs Programmplätzen gespeichert.

Senderauswahl

Mit den Stationstasten (1-6) können Sie einen der jeweils sechs gespeicherten Programmplätze P1 bis P6) pro Band auswählen. Alternativ kann dies durch kurzes Antippen der jeweiligen Nummerntaste (1-6) auf der Fernbedienung erfolgen.

Allgemeine Klang-Einstellungen und RDS-Funktionen:

Sie können mit den nachfolgenden Audio-Einstellungsmöglichkeiten den Klang in Ihrem Fahrzeug optimieren.

RDS bietet neben den verbreitet genutzten Funktionen für Programmkennung, Verkehrsfunk und Alternativfrequenzen weitere Möglichkeiten für Zusatzinformationen/Services, die aber von den Sendlern nur vereinzelt genutzt werden.

Drücken Sie die Taste SEL (4) am Gerät um in das Audioauswahlmenü zu gelangen. Durch entsprechend mehrmaliges antippen lassen sich folgende Einstellungsmöglichkeiten in unten stehender Reihenfolge aufrufen. Durch Drehen des Lautstärkereglers (1) können Sie die aktuelle Einstellung jeder Einstellungsmöglichkeit anpassen:

• Volume (Vol): -/+
- Bass (Bass) -/+
- Treble (Tre) -/+
• Balance (BAL) Links/Rechts
- Fade (FAD) Rear/Front
- Loudness (LOUD) Off/On
- Local (LOC) Off/On
• Equalizer (EQ) Off/POP/ROCK/Classic
• Digital Bass (DBAS) Off/On
- Stereo (ST) Off (Mono)/On (Stereo)
- Traffic Announcement (TA) Off/On
• Alternativfrequenzen (AF) Off/On
- Programmtyp (PTY) Off/POP/NEWS
- AREA Europe/USA1/USA2/Japan/Russia

Hinweis: Bitte beachten Sie, dass Ihr Gerät möglicherweise nicht alle aufgelistete Funktionen vereint.

Allgemeine Begriffserklärungen zu Audioeinstellungen und RDS-Funktionen:

Volume: Lautstärke

Bass: Sättigung der tiefen Frequenzen

Treble: Sättigung der hohen Frequenzen

Balance: Verhältnis von linken zu rechten Lautsprechern

Fade: Verhältnis von vorderen zu hinteren Lautsprechern.

Loudness: Verstärkung der tiefen und hohen Frequenzen bei geringer Lautstärke

Local: Lokalsender: Die Schwelle des automatischen Suchlaufs wird heraufgesetzt, d.h. nur Sender mit starkem Empfang und wenig Rauschen werden gefunden

Equalizer: Nutzung von vorgefertigten Sound-Proilen

Digital bass: Digitale Verstärkung tiefer Frequenzen.

Stereo: Für räumlichen Schalleindruck

Trafic Announcement: Verkehrsdurchsagen.

Alternative Frequency: (AF) ermöglicht das automatische Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.

Programm-Type: bezeichnet die Einteilung der Sender nach Sparten, zum Beispiel Pop-Musik, Nachrichten, Klassik, Jazz. PTY-Auswahl gehört zu den Standard-Funktionen üblicher RDS-Empfänger. PTY wird von vielen Sendern gar nicht genutzt oder bestenfalls statisch belegt (z.B. POP)

AREA: Gibt vor welcher Frequenzbereich abgedeckt wird.

Hinweis: Bitte beachten Sie, dass Ihr Gerät möglicherweise nicht alle aufgelisteten Funktionen bereithält.

Abspielen über den Front-AUX-Eingangs

Sie können einen tragbaren Musik-Player usw. anschließen, indem Sie ihn einfach mit dem Eingang am Bedienteil verbinden. Dazu ist ein optionales Adapterkabel erforderlich (Standard-Cinchkabel (RCA) zu Miniphonostecker (o 3,5 mm) oder Miniphonostecker (o 3,5 mm) zu Miniphonostecker (o 3,5 mm)) welches nicht im Lieferumfang enthalten ist.

Abspielen über den USB Anschluss:

Schließen Sie den USB-Speicher direkt an den USB-Anschluss (oder über das USB-Kabel) an, wie auf der Abbildung unten gezeigt wird. Der USB-Speicher wird automatisch abgespielt.

Wechseln Sie zu einer anderen Quelle als dem USB-Speicher, und entfernen Sie dann den USB-Speicher. Wenn der USB-Speicher in der Betriebsart USB-Speicher entfernt wird, können die Daten beschädigt werden.

Hinweise:

• Ziehen Sie den USB-Speicher gerade ab, wenn Sie ihn entfernen.
• Wenn kein Ton ausgegeben oder der USB-Speicher nicht erkannt wird, auch wenn der USB-Speicher angeschlossen ist, entfernen Sie den USB-Speicher einmal und

schließen Sie ihn dann wieder an.

- Führen Sie das USB-Kabel entfernt von anderen Kabeln usw. entlang.

XOMAX 1. CALL 2 INT 3 RPT CD 4. REM 5 OR - 6 OR + SEL XM-RSU210 CH3 FM2 105.20 RADIO 80 USB ALX SANO PHY TA AF DISP ALX N LICENSED MP3 PLAYER

Abspielen über SD-Karte

Bitte nehmen Sie das Bedienteil des Gerätes ab (bitte beachten Sie dabei die Anweisungen im Kapitel Anbringen und Abnehmen des Bedienteils). Bitte setzen Sie die SD-Karte in den SD-Kartenslot ein, dabei muss die SD-Karte im SD-Kartenslot einrasten (Sie hören leises „Klick“ hören) wie auf der Abbildung oben gezeigt wird. Nachdem einsetzen der SD-Karte bringen Sie das Bedienteil an das Gerät wieder an. Nach dem Anbringen des Bedienteils drücken Sie die Taste SD (7), danach wird die SD-Karte abgespielt.

Einstellen von Datum und Uhrzeit

Einstellen des Datums:

Drücken Sie die Taste DISP(24) am Gerät > drücken Sie gegebenen Falls die Taste mehrmals bis Sie auf das Menü Datum gelangen > TT-MM-JJJ > halten Sie die DISP-Taste länger bis die Datumsanzeige anfängt zu blincken und stellen mit dem Lautstärkeregler als erstes den Tag (TT) ein. Mit erneutem drücken der Taste DISP (24) können Sie den Monat (MM) einstelle und mit erneutem drücken der DISP (24) Taste das Jahr. Nachdem Sie das Datum eingestellt haben drücken Sie erneut die Taste DISP (24).

Einstellen der Uhrzeit:

Drücken Sie die Taste DISP(24) am Gerät > drücken Sie gegebenen Falls die Taste mehrmals bis Sie auf das Menü Uhrzeit gelangen. Die Einstellung ist identisch wie bei der Datumeinstellung.

Im Problemfall - Checkliste

Falls beim Betrieb ein Problem auftreten sollte, schalten Sie das Gerät aus und dann wieder ein. Wenn das Gerät noch immer nicht normal funktioniert, prüfen Sie bitte die Punkte in der folgenden Checkliste.

Die Checkliste hilft Ihnen, das Problem zu isolieren, wenn das Gerät die Ursache ist. Prüfen Sie bitte auch die Anschlusse und ggf. die übrigen Anlagenkomponenten. Sollte sich das Problem nicht beseitigen lassen, wenden Sie sich bitte an eine Fachwerkstatt.

Gerät reagiert nicht / keine Anzeige.

• Zündung ausgeschaltet. Wenn das Gerät gemäß den Einbau- und Anschlusshinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.
• Falscher Anschluss von Stromversorgungs- (Rot) und Batteriezuleitungskabel (Gelb). Verbindung von Stromversorgungs- und Batteriekabel prüfen.
• Sicherung durchgebrannt. Die Sicherung des Geräts prüfen; ggf. durch eine neue Sicherung mit identischen Werten ersetzen. Mikroprozessor-Fehlfunktion durch elektrische Störungen oder dergleichen. RESET-Schalter mit einem Kugelschreiber oder einem anderen spitzen Gegenstand betätigen.
• Die MUTE Taste wurde gedrückt. Bei aktiver MUTE-Funktion sind die meisten anderen Tasten inaktiv. Bitte drücken Sie MUTE erneut um die MUTE-Funktion zu deaktivieren.

Kein Empfang.

- Antenne nicht oder schlecht angeschlossen. Vergewissern Sie sich, dass die Antenne richtig angeschlossen ist; ersetzen Sie bei Bedarf die Antenne oder das Kabel.

Suchlaufabstimmung arbeitet nicht.

• Schlechte Empfangslage. Tuner auf DX-Betriebsart (Nah- und Fernsenderempfang) stellen.
• Wenn es sich nicht um ein bekanntes Empfangsloch handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richtig angeschlossen. Die Antennenanschlusse prüfen; der Antennenmassepunkt muss an der Einbaustelle an Masse liegen. Die Antenne hat möglicherweise nicht die richtige Länge. Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

• Die Antenne hat nicht die richtige Länge -> Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.
• Antenne liegt nicht an Masse. ->Sicherstellen, dass die Antenne an der Einbaustelle an Masse liegt.

CD-Spieler funktioniert nicht.

• Zu hohe Umgebungstemperatur (über 50°C). -> Fahrgastzelle bzw. Kofferraum abkühlen lassen.
• Tonaussetzer oder -schwankungen bei der CD-Wiedergabe. Kondensation im CD-Modul. -> Warten (etwa 1 Stunde), bis die Feuchtigkeit sich verlüchtigt

hat.

CD kann nicht eingeschoben werden.

• Es beindet sich bereits eine CD im CD-Spieler. -> Lassen Sie die CD auswerfen und entfernen Sie sie.
• Die CD ist falsch eingesetzt. -> Vergewissern Sie sich, dass die CD entsprechend der Anleitungen im Abschnitt CD-Spieler-Betrieb eingelegt wurde.

Schneller Vor- bzw. Rücklauf der CD nicht möglich.

- Die CD wurde beschädigt. -> CD entnehmen, überprüfen und gegebenenfalls aussondern; Defekte CDs können das Laufwerk beschädigen.

Tonaussetzer bei der CD-Wiedergabe durch Vibrationen.

• Gerät nicht gut eingebaut. -> Gerät fest einbauen.
  • Disc stark verschmutzt. -> Reinigen Sie die Disc.
  • Disc verkratzt. -> Andere Disc verwenden.

Tonaussetzer bei der CD-Wiedergabe ohne externe Einlüsse.

- Verschmutzte bzw. verkratzte Disc. -> Disc reinigen und beschädigte Discs aussondern.

Wiedergabe der CD-R/CD-RW nicht möglich.

• Der Abschluss der Session (Finalisierung) wurde beim Brennen nicht durchgeführt. -> Führen Sie die Finalisierung durch und versuchen Sie es erneut.
• Die verwendete Disc ist aus Altersgründen fehlerhaft. -> Testen Sie die Funktion mit einer neueren Disc.

MP3, WMA oder AAC werden nicht wiedergegeben.

- Ein Schreibfehler ist aufgetreten. Das MP3/WMA/AAC-Format ist nicht kompatibel. -> Vergewissern Sie sich bei MP3/WMA/AAC-Dateien, dass sie in einem unterstützten Format geschrieben wurden. -> Nutzen Sie die Daten in einem von diesem Gerät unterstützten Format.

Der USB/SD Datenträger spielt keine Titel ab und es ist kein Ton zu hören.

- Der Datenträger wurde nicht erkannt. Setzen Sie das Gerät und den Datenträger zurück. Siehe „Initialisierung bei der ersten Inbetriebnahme“. Um den Datenträger zurückzusetzen, lesen Sie bitte in der Bedienungsanleitung des jeweiligen Gerätes nach.
