BEDIENUNGSANLEITUNG WT201 GSM 64 Wantec

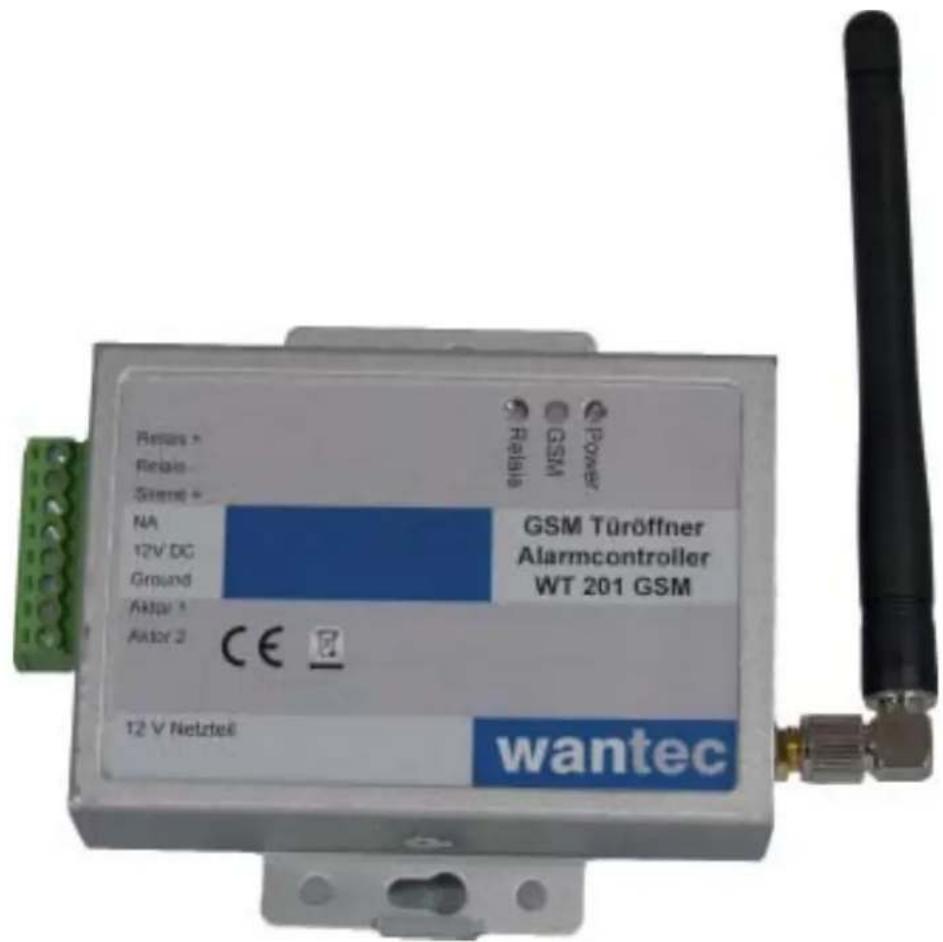

GSM Schaltmodul Alarmcontroller WT 201 GSM

Reserve * Reserve Signal * NA 12V DC Ground Aflator 1 Aflator 2 CE GSM Türöffner Alarmcontroller WT 201 GSM Wantec

Bedienungsanleitung

1. Allgemeine Informationen

Der GSM-Türöffner WT201 ist ein einfach zu bedienendes Gerät zum Fernschalten von elektrischen Geräten wie zb. Garagentore, Haustüre,Licht oder anderen.

Der eingebaute potentialfreie Kontakt des WT201 schaltet mit einem kostenlosen Anruf von einem autorisierten Telefon.

Weiterhin besitzt der WT201 2 digitale Eingänge die eine Alarmsirene oder das Licht einschalten können. Beim Auslösen einen Kontakts wird eine SMS an bis zu 2 Telefonnummern gesendet.

Der WT201 ist somit auch als einfaches Sicherheitssystem oder Wählgerät verwendbar.

2. Sicherheitshinweise

Installationsort

Verwenden Sie den WT201 nicht an Orten an denen GSM-Telefone verboten sind.

Elektrische Leitungen

Installieren Sie WT201 nicht in der Nähe von Starkstromleitungen oder Netzwerkkabel, dies kann Störungen verursachen

Tankstellen und Öllagerstätten

Verwenden Sie den WT201 nicht neben Zapfsäulen oder brennbaren Cemikalien

Explosive Stoffe

Verwenden Sie den WT201 nicht in der Nähe von explosiven Stoffen

Funksignale

Installieren Sie das Gerät an einer wettergeschützten Stelle. Achten Sie darauf das das GSM-Signal gut zu empfangen ist.

Einbau und Wartung

Der Anschluß und Einbau des WT201 kann an Niederspannung von jeder handwerklich begabten Person vorgenommen werden. Sollten Sie 220V direkt schalten wollen muß das Gerät von einem qualifizierten Elektroinstallateur angeschlossen werden.

Inhaltsverzeichnis

1. Allgemeine Informationen
2. Sicherheitshinweise
3. Packungsinhalt
4. Anordnung der Anschlüsse und LED's
5. Funktionen
6. Programmierung
7. Liste der Kommandos
8. Installation
9. Technische Daten
10. Wichtige Informationen
11. Service

3. Lieferumfang

Die Packung enthält folgende Teile:

1. WT201 GSM-Controller
2. GSM-Antenne
3. 220V Netzteil mit Netzkabel
4. 8-poliger Stecker(am Gerät montiert)
5. Bedienungsanleitung

Optionales Zubehör

Bewegungssensor, Glasbruchmelder, Magnetkontakte, Temperatursensor, Erschütterngsmelder, Brandmelder, Sirene.

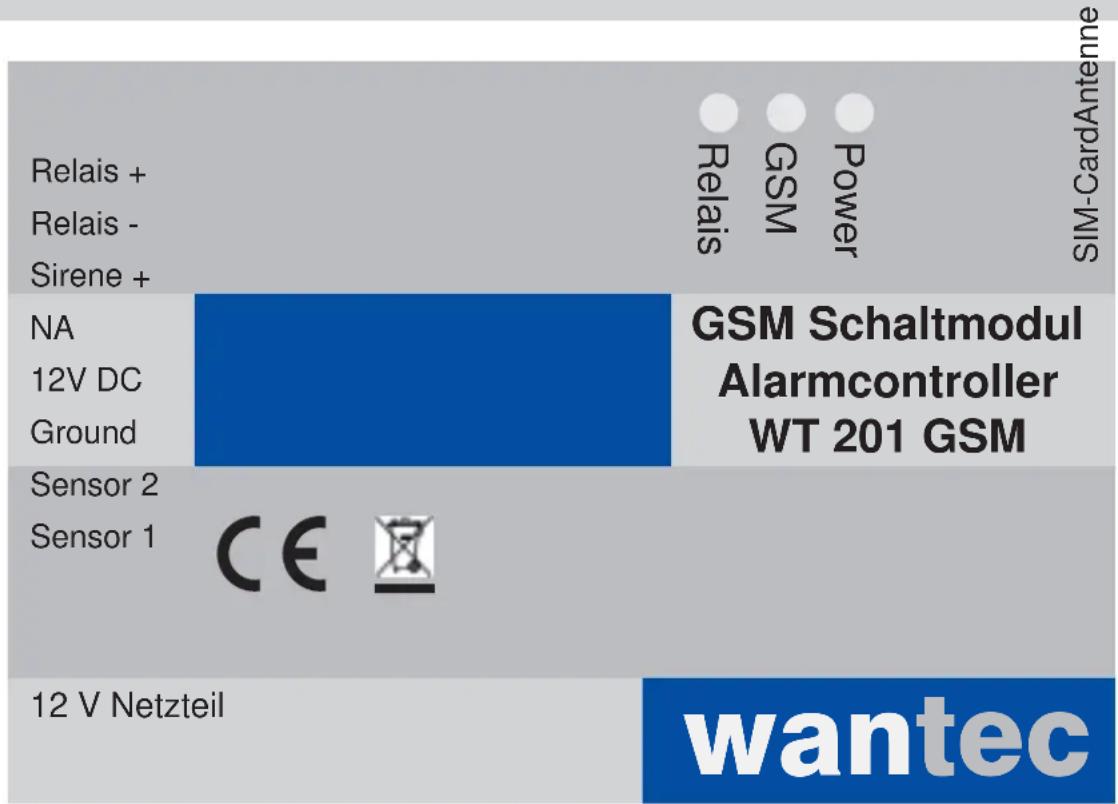

1. Anschlüsse und LED's


LED's

Relais Relais Status, wird das Relais aktiviert leuchtet die LED

GSM Nach Einlegen der SIM-Card und Einschalten blinkt die LED 10sek rot, danach leuchtet sie Rot für 3min (in dieser Zeit ist ein Reset möglich) . Anschließend leuchtet die LED grün wenn ein GSM-Netz gefunden wurde. Wechsel zu Rot bei kommendem Anruf

Power Leuchtet Rot bei 12V Spannungsversorgung

Anschlüsse

Relais + Ausgang + des Relais, Belastung max. 240VAC, 3A

Relais - Ausgang - des Relais, Belastung max. 240VAC, 3A

Sirene + Anschluß Sirene, Sirene +

NA Damit die Sirene startet wenn ein Sensor aktiviert wird mit 12VDC verbinden, sonst leer

12V DC Anschluß an NA wenn Sensor aktiv startet die Sirene für 90 Sekunden, Auch als 12VDC Stromversorgung für Sensoren

Ground Erde, Sirene -, Sensor 1 - und Sensor 2 -

Sensor 1 digitaler Eingang 1 +, Anschluß + für Sensor

Sensor 2 digitaler Eingang 2 +, Anschluß + für Sensor

12V Netzteil Anschluß für beiliegendes 12V Netzteil

5. Funktionen

• Keine Gesprächsgebühren, der WT201 erkennt die Rufnummer und schaltet beim ersten Klingeln
• Sicher - Wertet die übertragene Rufnummer aus, nicht berechtigte Rufnummern werden ignoriert
• Verwendbar von überall - keine räumliche Begrenzung
• Programmierbar per SMS
• Bis zu 64 berechtigte Nummern speicherbar
• Zwei digitale Eingänge für Sensoren, bei Auslösung erfolgt eine Benachrichtigung per SMS und die Sirene (wenn vorhanden) wird ausgelöst
• Ein Ausgang mit einer Belastbarkeit von 240V/3A
• Bestätigungs-SMS bei Relaisbetätigung an User 1+2, abschaltbar
• Basierend auf die weltweit verfügbare GSM-Technik

6. Programmierung

• Das Standardpasswort ist: 1234, im weiteren Text steht code für das Passwort
• Alle Einstellungen werden per SMS übermittelt, diese werden im Mobiltelefon erstellt und an den WT201 gesendet
• Geben Sie die Nummer der SIM-Karte nur an berechtigte Personen weiter, das erhöht die Sicherheit. Ein zufälliger Anrufer merkt nichts vom WT201.
• Sollte innerhalb der eingestellten Aktivierungszeit des Relais ein zweiter Anruf eingehen schaltet dieser das Relais wieder aus
  • Die Alarmfunktion der zwei Sensoren ist gleich. Die Sensoren werden 10min. nach dem letzten Anruf automatisch scharf geschaltet.
• Alle SMS-Komandos sind komplett in GROSSBUCHSTABEN zu schreiben. Fügen Sie keine Leerzeichen ein.
  • Die Grundkonfiguration als Toröffner ist bereits programmiert. Sie müssen lediglich die berechtigten Nummern programmieren und sollten das Passwort ändern.

Reset auf Werkseinstellung

Senden Sie eine SMS mit RESET innerhalb von 3 min. nach dem Einschalten an den WT201 (LED GSM leuchtet rot). Sobald die LED grün leuchtet ist kein Reset mehr möglich, dann müssen Sie das Gerät erneut aus- und einschalten.

Sollten Sie einen falschen Befehl senden erhalten Sie eine SMS mit fogendem Inhalt: Command error, please re send command. Überprüfen Sie die gesendete SMS und die anzurufende Nummer.

7. Liste der Kommandos

1. Programmieren eines neuen Passworts

1234#PWDcode#PWDcode#

Nach dem erfolgreichen Programmieren erhalten Sie eine SMS mit folgendem Inhalt: Passwort modifi ed OK

Beispiel: Das alte Passwort ist 1234, das neue Passwort 9876 ergibt folgende SMS: 1234#PWD9876#PWD9876#

2. Programmieren der autorisierten Nummern

code#TELxxxxxxxxxx#01# (xxxxxxxxx steht für die Telefonnummer)

• Beispiel: Zum Rufnummer 111155558888 auf die Pos. 04 zu programmieren (bei PIN1234) erstellen Sie folgende SMS: 1234#TEL[phone]#04#
• Sie programmieren die Rufnummern die den WT201 anrufen können um das Relais zu schalten
  • Die Rufnummern 01 und 02 sollten SMS empfangen können, an diese Rufnummern werden die Alarmmeldungen gesendet.
• 03 bis 64 sind die weiteren zu vergebenden Positionen.

3. Abfragen der autorisierten Nummern

code#TELXX? (XX steht für die Position 01 bis 64)

- Beispiel: Abfrage Pos. 04 1234#TEL04?

4. Löschen einer Nummer

code#TEL#XX# (XX steht für die zu löschende Pos. 01 bis64)

• Beispiel: Löschen Pos. 04 1234#TEL#04#
• Sie können die Rufnummer auch überschreiben

5. Deaktivieren der Sensoren (Auslieferungszustand ist deaktiviert)

code#DA#

6. Aktivieren der Sensoren

code#EA#

- Sobald die Sensoren aktiviert sind werden Sie ca. 10min. nach dem letzten Anruf scharfgeschalten. In den ersten 10min. sind die Sensoren inaktiv.

7. Abfrage des Sensorenstatus

code#AL?

• Sie erhalten eine SMS mit folgendem Inhalt:
  • Alarm Inputs Disabled wenn die Sensoren deaktiviert sind
  • Alarm Inputs Enabled wenn die Sensoren aktiviert sind

8. Freischalten für alle Anrufer ohne Rufnumernidentifikation

code#AA#

- Diese Einstellung bewirkt, das sämtliche eingehende Anrufer ohne zuvor programmiert zu sein den WT210 schalten können.

9. Freischalten des Identifikationsmodus (Grundeinstellung)

code#AU#

- Diese Einstellung bewirkt, dass nun nur noch zuvor programmierte Rufnummern den WT201 schalten können.

10. Abfragen der Einstellung des Identifikationsmodus

code#AC?#

• Sie erhalten eine SMS mit folgendem Inhalt:
• Allow all numbers can acess it ( alle Anrufer können schalten) oder
• Allow User Number can acess only ( nur programmierte Teilnehmer)

11. Einstellen der Relaisaktivierungszeit

code#GOTXX# (XX steht für 1 bis 19)

- Hier stellen Sie die Zeit ein in welcher das Relais geschlossen ist. Die Werkseinstellung ist 500ms (0,5sek.). Einstellbar ist die Zeit in 0,5 sek. Schritten bis max. 9.5 sek.

- Beispiel: Relaiszeit soll 4 Sekunden sein: 1234#GOT8# (8x0,5sek. =4sek.)

12. Modifi kation des Sensortyps (offen NO oder geschlossen NC)

code#KEYNC#

• Dadurch werden die Sensoren zu NC Kontakten, der Alarm wird beim Öffnen des Kontaktes ausgelöst(Ruhestromkreis).
• Schließen Sie erst die Kontakte an bevor Sie diese Funktion aktivieren, ansonsten wird ein Alarm ausgelöst. Sollten Sie nur einen Eingang benutzen müssen Sie den zweiten mit einer Drahtbrücke kurzschliessen.

code#KEYNO# (Grundeinstellung)

Hier wird durch Schliessen des Kontaktes Alarm ausgelöst.

13. GSM-Signalstärke messen

code#CSQ?

• Überprüft die Signalstärke des GSM-Signals. Nach dem Senden dieses Befehls erhalten Sie eine SMS mit der Signalstärke von 0 - 32 (Bei Null gibt's kein Signal und auch keine SMS).
• Ein Betrieb ist ab Signalstärke 12 möglich, sicherer Betrieb ab 16. Eventuell ist bei geringer Signalstärke eine externe Antenne erforderlich.

14. Bestätigungs-SMS bei Aktivität

code#R#

- Hiermit wird die Bestätigungs-SMS aktiviert. Bei jeder Aktivität wird eine SMS an die Rufnumer der POS01 gesendet.

code#N# (Grundeinstellung)

- Hiermit wird die Bestätigungs-SMS deaktiviert.

code#M?

• Abfrage des Status der Bestätigungs-SMS, Sie erhalten folgende SMS:
  • Relay action return SMS ON wenn die Bestätigungs-SMS aktiv ist
  • Relay action return SMS OFF wenn die Bestätigungs-SMS deaktiviert ist

15. Text der Alarm-SMS eingeben

code#TEXT1xxx# (xxx steht für den Text, bis max. 28 Zeichen)

- Dies ist der Text der beim Auslösen des Sensor 1 gesendet wird

code#TEXT2xxx# (xxx steht für den Text, bis max. 28 Zeichen)

• Dies ist der Text der beim Auslösen von Sensor 2 gesendet wird
  •
• Gesendet wird der Text an die Rufnummern mit der POS01 und POS02. Der Standardtext ist: Door Open Alarm!

8. Installation

Testen Sie alle Sensoren und Aktoren auf Funktion bevor Sie den WT201 anschliessen.

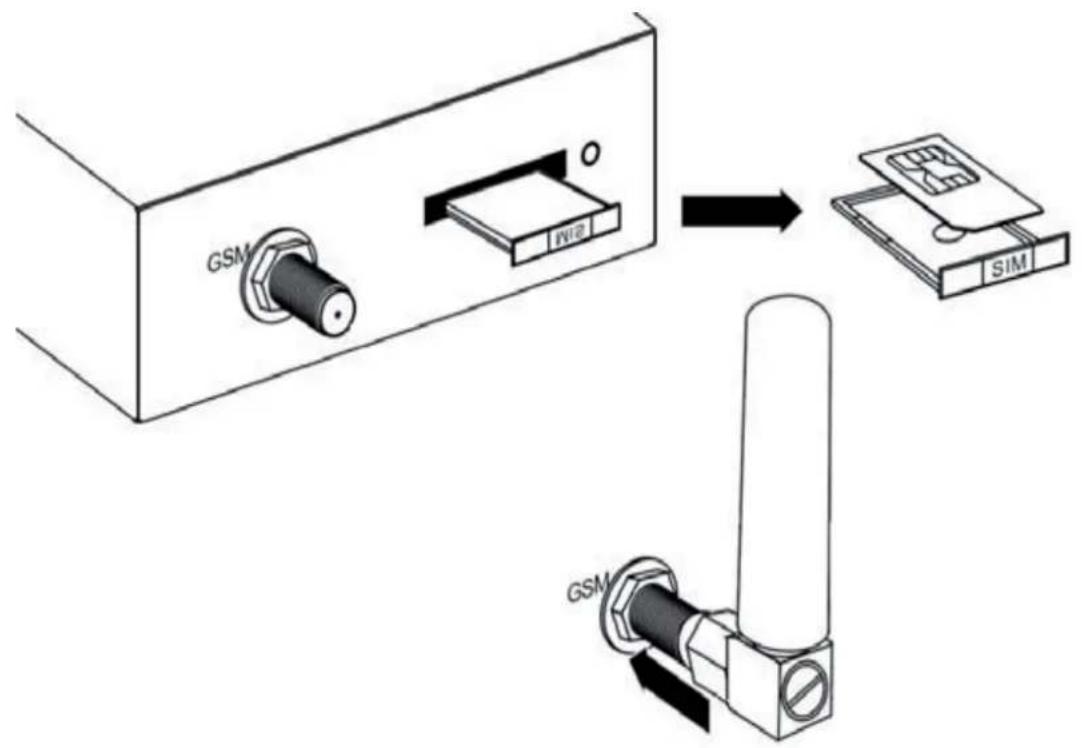

Schliessen Sie die Antenne an und installieren Sie eine SIM-Card ohne PIN. Die PIN-Code Abfrage der SIM-Card lässt sich mit jedem Mobiltelefon deaktivieren.

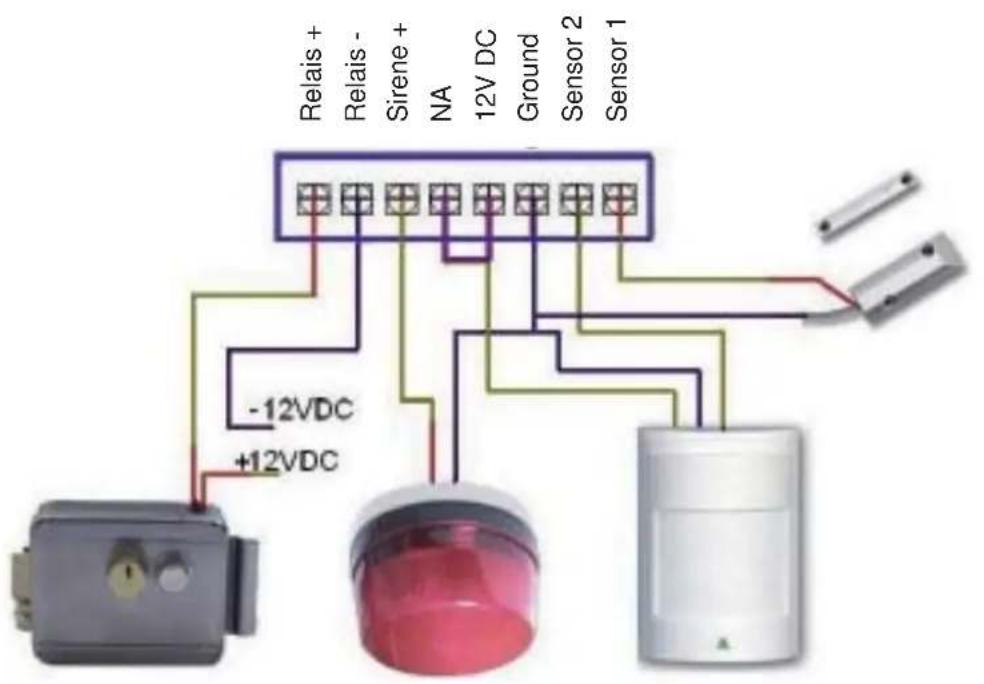

Anschluß der Sensoren und Aktoren

Relais+ Relais- Sirene+ NA 12V DC Ground Sensor 2 Sensor 1 -12VDC +12VDC

9. Technische Daten

GSM Switch WT201

Versorgungsspannung 12 V DC 1A

Arbeitstemperaturbereich -10°C bis +60°C

Lagertemperatur -20°C bis +60°C

Luftfeuchtigkeit 10%-90%, nicht kondensierend

Frequenzbereich GSM 900/1800 MHz

Kommunikationsprotokoll GSM Phase 2/2+ (incl. Data Service)

Alarmzonen 2

max. Belastbarkeit Relais 240V/3A

Gewicht 0,5KG

10. Wichtige Informationen

• Bitte lesen Sie die Bedienungsanleitung vor der Installation des Geräts genau durch
• Installieren Sie das Gerät nur an einem geeigneten Platz
• Achten Sie darauf dass kein Wasser ins Gerät dringt

11. Service

Alle Geräte verlassen unser Haus erst nach einer umfangreichen Endkontrolle. Sollte jedoch einmal ein Teil defekt sein senden Sie es bitte an:

wantec

Im Riegel 27

73450 Neresheim

Bei Fragen zur Installation wählen Sie bitte folgende Rufnummer:

07326-964426-0

Per mail erreichen Sie uns unter folgender Mailadresse:

[e-mail]

Sie erhalten auf dieses Gerät 24Monate Garantie bei ordungsgemäßer Verwendung, weiterführende Ansprüche werden ausgeschlossen. Näheres zur Garantie finden Sie in unseren AGB unter www.wantec.de

CE Erklärung

gemäß dem Gesetz über die elektromagnetische Verträglichkeit von Geräten (EMVG) und der Richtlinie 2004/108/EC

Der Hersteller

wantec, Inhaber:Stefan Rupp, Im Riegel 27, 73450 Neresheim erklärt, dass das Produkt

Fernschaltgerät WT201GSM

bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des EMVG entspricht.

Verwendungszweck: Schalten von elektrischen Verbrauchern über das GSM-Mobilfunknetz

Schutzanforderung im Bezug auf elektromagnetische Verträglichkeit	EN 55022:2006+A1:2007+A2:2010
nachgewiesen durch harmonisierte Normen EN 55024: 1998+A1: 2001+A2: 2003+A3:2010
Elektromagnetische Verträglichkeit (EMV); Teil 3: Grenzwerte; Abschnitt 2: Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom < 16A je Leiter)	EN 61000-3-2: 2006+A1: 2009+A2:2009
Elektromagnetische Verträglichkeit (EMV); Teil 3: Grenzwerte; Abschnitt 3: Grenzwerte für Spannungsschwankungen und Flicker in Niederspannungsnetzen (Geräte-Eingangsstrom < 16A je Leiter)	EN 61000-3-3:2008

CE-Kennzeichnung auf dem Produkt angebracht:

2011
