Produkttyp	Temperatursensor für Alarmanlagen
Modell	FST 200
Marke	Olympia
Abmessungen (B x H x T)	65 x 71.5 x 21 mm
Gewicht	Ca. 86 g
Stromversorgung	1 x AAA-Batterie (enthalten)
Frequenz	868.5 MHz
Messbereich	-50 °C bis +70 °C (-58 °F bis +158 °F)
Messgenauigkeit	+/- 1 °C (+/- 1.8 °F)
Länge des externen Sensorkabels	Ca. 1.5 m
Zulässige Umgebungsbedingungen	-10 °C bis +40 °C, 30 % bis 75 % relative Luftfeuchtigkeit
Funktionen	Raum-/Kühlschranktemperaturanzeige, Min-/Max-Speicher, Alarmmodus, °C/°F-Auswahl
Alarmintegration	Kompatibel mit Alarmanlagen der Protect-Serie
Montagemöglichkeiten	Aufstellen auf Basis, Aufhängen mit Haken oder Anbringen an magnetischer Oberfläche
Temperaturspeicher	Speichert die höchste und niedrigste gemessene Temperatur
Lieferumfang	Temperatursensor, externer Sensor mit Kabel, AAA-Batterie, Bedienungsanleitung
Reinigung	Gehäuse mit weichem, fusselfreiem Tuch abwischen; keine Lösungsmittel oder Reinigungsmittel verwenden
Wartung	Monatlicher Funktionstest; Batterie jährlich wechseln
Sicherheitsmerkmale	Batteriesicherheitshinweise, nur zur Verwendung mit Alarmanlage bestimmt
Garantie	Gerät mit Quittung und Originalverpackung an die Verkaufsstelle zurückgeben
Entsorgung	Entsorgung im Recyclingcenter; Batterien separat

Häufig gestellte Fragen - FST 200 OLYMPIA

Wie lege ich die Batterie ein?

Öffnen Sie das Batteriefach auf der Rückseite, legen Sie eine AAA-Batterie mit korrekter Polarität ein, und schließen Sie dann das Fach.

Wie wechsle ich zwischen Raum- und Kühlschranktemperaturanzeige?

Drücken Sie die Taste Room / FRIDGE, um zwischen dem internen Sensor (ROOM) und dem externen Sensor (FRIDGE) umzuschalten.

Wie stelle ich die Temperatureinheit (°C oder °F) ein?

Drücken Sie wiederholt die Taste °C / °F / ▲, um zwischen Celsius und Fahrenheit umzuschalten.

Wie rufe ich den Min- und Max-Temperaturspeicher ab?

Drücken Sie die Taste MAX./MIN. TEMPERATURE auf der Rückseite. Der erste Druck zeigt die niedrigste Temperatur, der zweite die höchste, der dritte kehrt zur aktuellen zurück.

Wie registriere ich den Temperatursensor an der Alarmanlage?

Entfernen Sie die Batterie, wählen Sie REGISTER an der Alarmanlage aus, und setzen Sie dann die Batterie wieder ein. Wenn 'ALARM SENS.' mit einer Nummer erscheint, ist die Registrierung erfolgreich.

Wie stelle ich die Maximal- und Minimaltemperaturalarme ein?

Halten Sie ALERT / SET gedrückt, drücken Sie dann °C/°F/▲, um das Maximum einzustellen. Drücken Sie erneut ALERT/SET, dann stellen Sie das Minimum ein. Drücken Sie noch einmal ALERT/SET, um zu speichern.

Wie aktiviere ich den Alarmmodus?

Drücken Sie die Taste ALERT / SET. Das Symbol 'AL' erscheint. Wenn die Temperatur den eingestellten Bereich verlässt, sendet der Sensor ein Signal an die Alarmanlage.

Was soll ich tun, wenn der Alarm ununterbrochen ertönt?

Überprüfen Sie, ob die Temperatur die eingestellten Grenzen überschritten oder unterschritten hat. Der Alarm stoppt, sobald die Temperatur wieder im Bereich liegt. Falls nicht, überprüfen Sie Batterie und Sensorplatzierung.

Wie reinige ich den Temperatursensor?

Reinigen Sie das Gehäuse mit einem weichen, fusselfreien Tuch. Verwenden Sie keine Lösungsmittel oder Reinigungsmittel. Führen Sie monatlich einen Funktionstest durch und wechseln Sie die Batterie jährlich.

Wo finde ich die Konformitätserklärung?

Die CE-Konformitätserklärung ist unter www.olympia-vertrieb.de verfügbar. Das CE-Zeichen auf dem Gerät bestätigt die Einhaltung der Richtlinie 1999/5/EG.

BEDIENUNGSANLEITUNG FST 200 OLYMPIA

Bedienungsanleitung - Operating Manual

INHALTSVERZEICHNIS

Übersicht 4

Sicherheitshinweise 6

Bestimmungsgemäße Verwendung. 7

Verpackungsinhalt 7

Temperatursensor in Betrieb nehmen ..... 8

Alarmmodus einschalten 16

Entsorgung 17

Konformitätserklärung 18

Pflegehinweise 18

Garantie 19

Technische Daten 20

CONTENTS

Overview 22

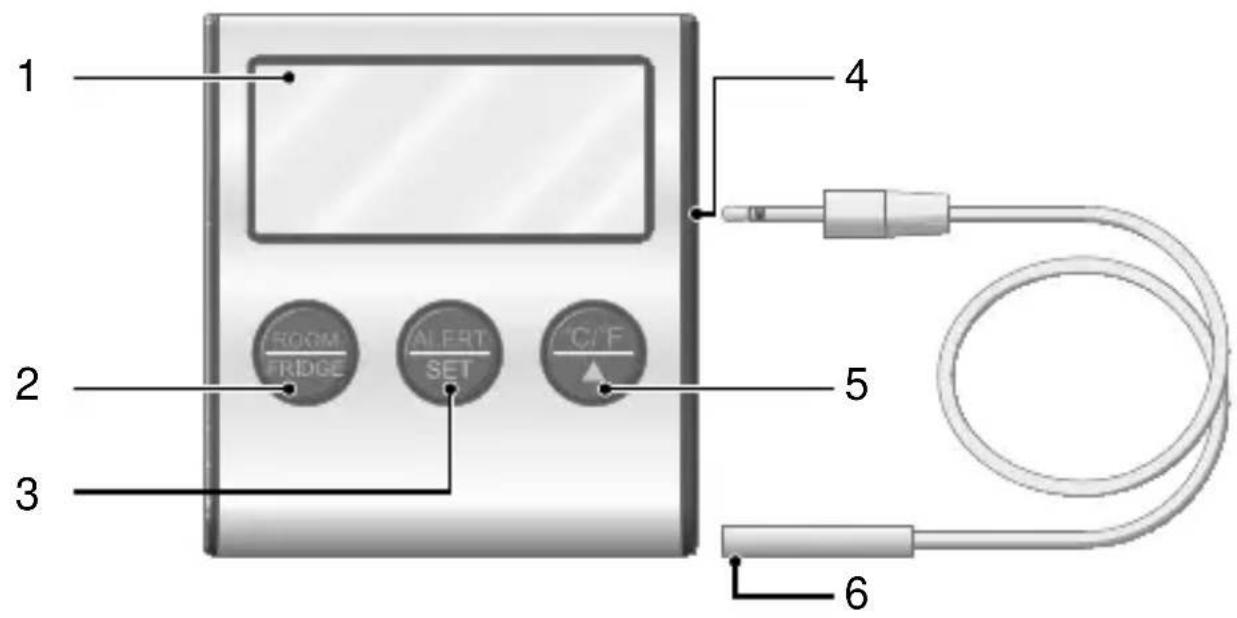

Die Abbildungen zeigen Ihnen Ihren Temperatursensor im Detail.

1 Display 4 Außensensor mit Anschlusskabel

2 Taste Room / FRIDGE 5 Buchse für Anschlusskabel

3 Taste ALERT / SET 6 Taste °C / °F / ▲

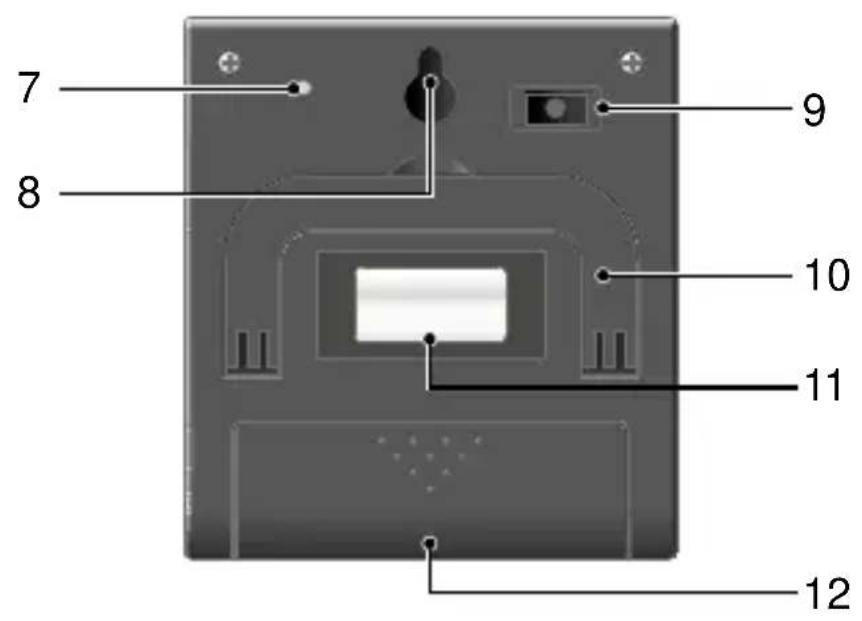

7 Temperaturfühler 10 Standfuß

8 Aufhängung 11 Magnet

9 Taste Temperaturspeicher (Min. / Max.)

12 Batteriefach

Sicherheitshinweise

Bewahren Sie sich vor körperlichen Schäden und beachten Sie die Hinweise!

WARNUNG! Erstickungsgefahr und Gefährdung der Gesundheit durch Akkus und Batterien! Kinder können Kleinteile, Verpackungs- oder Schutzfolien verschlucken. Halten Sie Kinder vom Produkt und dessen Verpackung fern! Batterien außerhalb der Reichweite von Kindern aufbewahren. Batterien nicht verschlucken. Falls eine Batterie verschluckt wurde, ist umgehend ein Arzt aufzusuchen.

VORSICHT! Gefährdung der Gesundheit und Umwelt durch Akkus und Batterien! Unsachgemäßer Umgang mit Akkus und Batterien kann Ihre Gesundheit und die Umwelt gefährden. Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Batterien können giftige und umweltschädliche Schwermetalle enthalten.

Bestimmungsgemäße Verwendung

Der Temperatursensor dient zur Anzeige und zur Überwachung der Temperatur. Der Temperatursensor ist für die Verwendung mit einer Alarmanlage der Protect-Serie geeignet. Voraussetzung für eine bestimmungsgemäße Verwendung ist die sachgemäße Installation sowie die Beachtung und Einhaltung der Hinweise dieser Bedienungsanleitung.

Jede andere Verwendung als in der bestimmungsgemäßen Verwendung beschrieben gilt als nicht bestimmungsgemäß. Eigenmächtige Veränderungen oder Umbauten sind nicht zulässig und führen zur Beschädigung des Temperatursensors.

Verpackungsinhalt

Prüfen Sie den Verpackungsinhalt Ihres Temperatursensors, bevor Sie Ihren Temperatursensor in Betrieb nehmen. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich an unseren Service.

Temperatursensor
Außensensor mit Anschlusskabel
Batterie Typ Microzelle (AAA)
Bedienungsanleitung

Temperatursensor in Betrieb nehmen

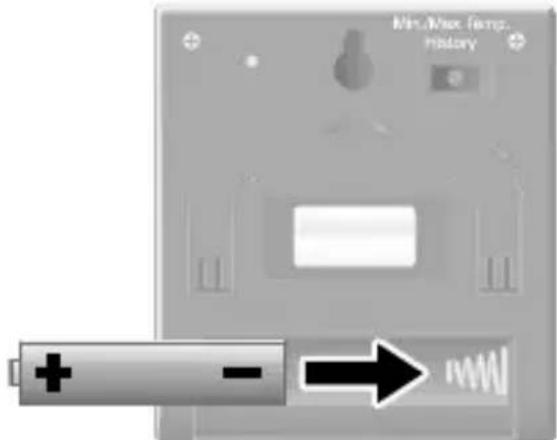

Batterien einlegen

Ihr Temperatursensor funktioniert nur mit einer geeigneten, korrekt eingelegten Batterie des Typs Microzelle (AAA).

1. Öffnen Sie das Batteriefach auf der Rückseite Ihres Temperatursensors.

2. Legen Sie eine Batterie des Typs Microzelle (AAA) in das Batteriefach ein. Achten Sie darauf, die Batterie in der richtigen Ausrichtung einzulegen.

3. Schließen Sie das Batteriefach auf der Rückseite Ihres Temperatursensors.

Temperatursensor aufstellen oder aufhängen

Stellen bzw. hängen Sie Ihren Temperatursensor an einem beliebigen Ort auf. Sie können hierfür entweder den Standfuß, die Aufhängung oder die magnetische Fläche auf der Rückseite verwenden.

1. Klappen Sie den Standfuß auf der Rückseite Ihres Temperatursensors vorsichtig herunter

oder hängen Sie Ihren Temperatursensor mithilfe der Aufhängung auf der Rückseite auf

oder legen bzw. setzen Sie Ihren Temperatursensor auf eine magnetische Oberfläche.

1. Verbinden Sie das Anschlusskabel des Außensensors mit der Buchse an der Seite des Temperatursensors.

2. Platzieren Sie den Temperatursensor und den Temperaturfühler an dem Ort, dessen Temperatur gemessen und evtl. überwacht werden soll. Achten Sie darauf, dass das Anschlusskabel nicht gequetscht wird. Beschädigungen am Anschlusskabel können zu Funktionsstörungen des Temperatursensors führen.

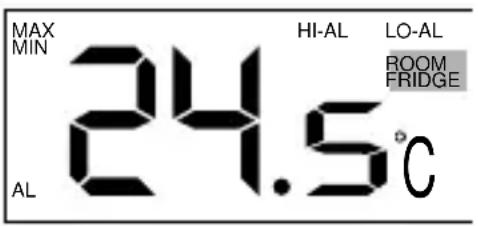

Temperatur (ROOM / FRIDGE) auswählen

Wählen Sie die Temperatur aus, die im Display angezeigt werden soll.

Die Temperatur FRIDGE wird vom Außensensor gemessen. Die Temperatur ROOM wird vom Temperaturfühler am Temperatursensor gemessen.

1. Drücken Sie die Taste Room / FRIDGE, um zwischen der Anzeige der Temperaturen vom Temperatursensor und vom Außensensor zu wechseln.

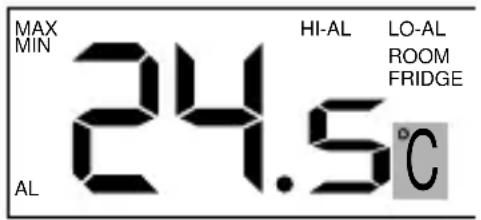

Maßsystem (°C / °F) auswählen

Sie können die Temperatur entweder in Grad Celsius oder in Grad Fahrenheit anzeigen.

1. Drücken Sie die Taste °C / °F. Die Temperatur wird in Grad Celsius angezeigt.
2. Drücken Sie die Taste °C / °F erneut. Die Temperatur wird in Grad Fahrenheit angezeigt.

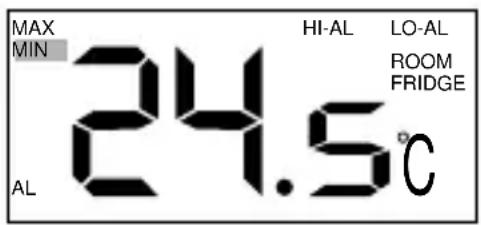

Temperaturspeicher abrufen

Der Temperaturspeicher speichert die höchste und die niedrigste gemessene Temperatur. So können Sie bspw. eine mögliche Temperaturschwankung innerhalb eines beliebigen Zeitraums überwachen.

1. Drücken Sie die Taste Höchst-/Tiefsttemperatur auf der Rückseite Ihres Temperatursensors. Dies ist die tiefste Temperatur, die der Außensen-sor gemessen hat.

2. Drücken Sie die Taste Höchst-/TIEFSTTEMPERATUR auf der Rückseite Ihres Temperatursensors erneut. Dies ist die höchste Temperatur, die der Außensor gemessen hat.

3. Drücken Sie die Taste Höchst-/TiefSTTEMPERATUR auf der Rückseite Ihres Temperatursensors ein weiteres Mal. Das Display zeigt Ihnen wieder die aktuell gemessene Temperatur.

Temperatursensor an Alarmanlage anmelden

Der Temperatursensor kann an einer Alarmanlage der Protect-Serie angemeldet werden. So können Sie bspw. einen temperaturempfindlichen Bereich (wie etwa ein Aquarium, ein Terrarium oder einen Gefrierschrank) überwachen. Bei Bedarf können Sie sich bei einem Über- oder Unterschreiten des eingestellten Temperaturbereichs von Ihrem Alarmsystem warnen lassen.

1. Öffnen Sie das Batteriefach auf der Rückseite Ihres Temperatursensors.
2. Entnehmen Sie die Batterie aus dem Batteriefach.

Beachten Sie, dass die bereits eingestellte Höchst- und Tiefsttemperatur gelöscht wird, wenn Sie die Batterie aus dem Temperatursensor entfernen. Beachten Sie, dass der Temperaturspeicher gelöscht wird, sobald Sie die Batterie aus dem Temperatursensor entfernen.

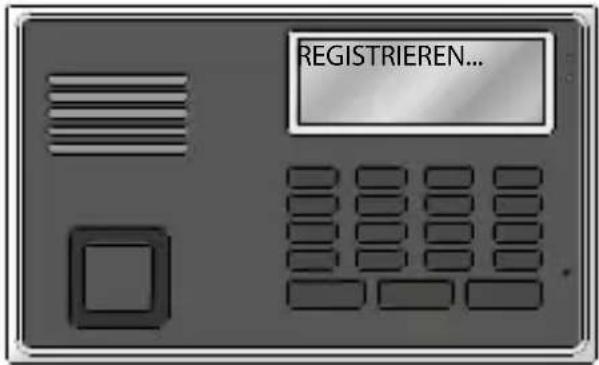

1. Wählen Sie entsprechend der zugehörigen Bedienungsanleitung den Menüpunkt REGISTRIEREN an der Alarmanlage aus.

2. Legen Sie die Batterie wieder in das Batteriefach ein. Achten Sie darauf, die Batterie in der richtigen Ausrichtung einzulegen.

3. Die Anmeldung des Temperatursensors an die Alarmanlage war erfolgreich, wenn im Display der Alarmanlage der Eintrag ALARM SENS. mit einer Nummer dahinter angezeigt wird.

4. Schließen Sie das Batteriefach auf der Rückseite Ihres Temperatursensors.

Höchst- und Tiefsttemperatur (für Außensor) einstellen

Wenn Sie die Temperatur überwachen möchten, stellen Sie zunächst eine Höchst- und eine Tiefsttemperatur ein. Die zu überwachende Temperatur (FRIDGE) wird vom Außensensor gemessen.

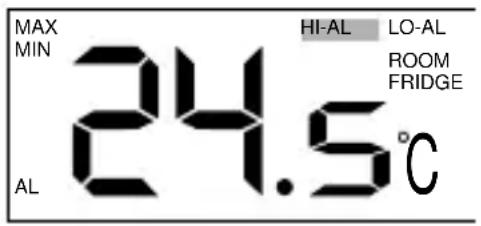

Höchsttemperatur einstellen

1. Drücken und halten Sie die Taste ALERT / SET.
2. Drücken Sie die Taste °C/°F / ▲, um die Höchsttemperatur schrittweise einzustellen. Drücken und halten Sie die Taste °C/°F / ▲, um das Einstellen der Höchsttemperatur zu beschleunigen.

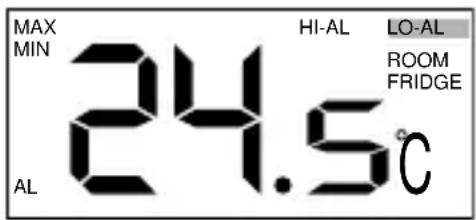

Tiefsttemperatur einstellen

1. Drücken Sie die Taste ALERT / SET.
2. Drücken Sie die Taste °C/°F / ▲, um die Tiefsttemperatur schrittweise einzustellen. Drücken und halten Sie die Taste °C/°F / ▲, um das Einstellen der Tiefsttemperatur zu beschleunigen.

Höchst- und Tiefsttemperatur speichern

1. Drücken Sie die Taste ALERT / SET. Die eingestellte Höchst- und Tiefsttemperatur ist gespeichert.

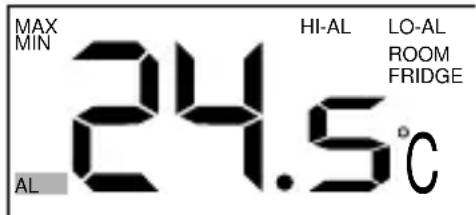

Alarmmodus einschalten

Möchten Sie sich bei einem Über- oder Unterschreiten des eingestellten Temperaturbereichs von Ihrem Alarmsystem warnen lassen, schalten Sie den Alarmmodus Ihres Temperatursensors ein.

1. Drücken Sie die Taste ALERT / SET. Der Alarmmodus ist eingeschaltet.
2. Melden Sie den Temperatursensor an Ihrer Alarmanlage an.

Wenn Ihr Temperatursensor eine Temperatur außerhalb der eingestellten Höchst- und Tiefsttemperatur misst, sendet Ihr Temperatursensor ein Signal an die Alarmanlage. Der Eintrag AL im Display erlischt und erscheint erst wieder, wenn die vom Temperaturfühler gemessene Temperatur innerhalb der eingestellten Höchst- und Tiefsttemperatur liegt. Ist Ihr Temperatursensor nicht mit einer Alarmanlage verbunden, werden Sie bei Über- oder Unterschreiten des eingestellten Temperaturbereichs durch drei aufeinander folgende akustische Signale gewarnt.

Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen! Gefährdung von Gesundheit und Umwelt durch Batterien! Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Batterien beim batterievertreibenden Handel bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Batterien auf keinen Fall in den Hausmüll werfen dürfen und die Batterien über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Konformitätserklärung

CE Hiermit erklärt die Olympia Business Systems Vertriebs GmbH, Zum Kraftwerk 1, 45527 Hattingen, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden

Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Das CE-Kennzeichen auf den Geräten bestätigt die Konformität. Die Konformitätserklärung zu diesem Produkt finden Sie unter www.olympia-vertrieb.de

Pflegehinweise

1. Reinigen Sie die Gehäuseoberfläche mit einem weichen und fusselfreien Tuch. Verwenden Sie keine Reinigungs- oder Lösungsmittel.
2. Führen Sie einmal monatlich und nach jedem Batteriewechsel eine Funktionskontrolle durch.
3. Führen Sie einmal jährlich einen Batteriewechsel durch.

Garantie

Die Garantiezeit beträgt 24 Monate. Die Garantiezeit beginnt ab Kaufdatum.

Bei Problemfällen wenden Sie sich an unsere Hotline:

0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus dem Mobilfunknetz).

Ist Ihr Problem telefonisch nicht zu beheben, können Sie Ihr Gerät in Originalverpackung mit beigefügtem Kaufbeleg an folgende Anschrift senden:

Batterie 1 x Microzelle, Typ AAA

Messbereich - 50 °C bis +70 °C

- 58 °F bis +158 °F

Messtoleranz + / - 1 °C

+ / - 1,8 °F

Kabellänge Außensor ca. 1,5 m

zulässige

-10 °C bis +40 °C bei

Umgebungsbedingungen

30 % bis 75 % Luftfeuchte

General View

Wir behalten uns inhaltliche und technische Änderungen vor. All rights reserved.

Art. Nr. 5963 / Version 2016.04
