Produkttyp	Luftentfeuchter
Modell	DH 30 AX
Marke	Trotec
Entfeuchtungsleistung (30°C, 80% rF)	ca. 30 l/24 h
Betriebstemperaturbereich	5 °C bis 35 °C
Luftdurchsatz	ca. 250 m³/h
Kältemittel	R290
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	ca. 600 W
Abmessungen (H x B x T)	ca. 600 x 400 x 300 mm
Gewicht	ca. 20 kg
Wassertankvolumen	ca. 6 L
Anschluss für Ablaufschlauch	Ja
Geräuschpegel	ca. 48 dB(A)
Funktionen	Automatische Abtauung, Hygrostat, Dauerbetrieb, Timer
Filter	Abnehmbarer und waschbarer Luftfilter
Wartung	Regelmäßige Filterreinigung, Kondenswasserbehälter leeren
Sicherheit	Überhitzungsschutz, Frostschutz
Reparatur / Ersatzteile	Ersatzteile über Trotec erhältlich
Energieeffizienzklasse	A (Schätzung)

Häufig gestellte Fragen - DH 30 AX TROTEC

Wie oft sollte ich den Luftfilter reinigen?

Der Luftfilter sollte alle 2 Wochen bei normalem Betrieb gereinigt werden. Bei staubiger Umgebung häufiger.

Kann ich einen Ablaufschlauch anschließen?

Ja, das Gerät hat einen Anschluss für einen Ablaufschlauch (Durchmesser 15 mm), damit das Wasser kontinuierlich abfließen kann.

Warum läuft das Gerät ständig, ohne abzuschalten?

Mögliche Ursachen: Die Raumfeuchte liegt über dem eingestellten Sollwert, oder der Hygrostat ist defekt. Überprüfen Sie die Einstellung und die Umgebungsbedingungen.

Wie warm wird die Abluft?

Die Abluft kann je nach Umgebungstemperatur um 5-10 °C wärmer sein als die Ansaugluft, was normal ist.

Das Gerät schaltet sich automatisch aus – woran liegt das?

Mögliche Gründe: Der Wassertank ist voll, die Betriebstemperatur liegt außerhalb des Bereichs, oder der Überhitzungsschutz hat ausgelöst. Prüfen Sie die Fehlermeldung.

Kann ich den Timer einstellen?

Ja, der Timer ermöglicht eine Verzögerung des Starts oder der Abschaltung um bis zu 24 Stunden.

Was bedeutet die Anzeige 'Abtauen'?

Bei niedrigen Temperaturen kann der Verdampfer vereisen. Das Gerät schaltet dann in den Abtau-Modus, bis das Eis geschmolzen ist. Dies ist normal.

Wie laut ist der Betrieb?

Der Geräuschpegel liegt bei ca. 48 dB(A), was etwa einer leisen Unterhaltung entspricht.

Welches Kältemittel wird verwendet?

Das Gerät verwendet das umweltfreundliche Kältemittel R290 (Propan). Beachten Sie die Sicherheitshinweise.

Kann ich das Gerät im Keller bei 5 °C betreiben?

Ja, der Betrieb ist von 5 °C bis 35 °C möglich. Bei niedrigeren Temperaturen kann die Leistung abnehmen und häufigeres Abtauen erforderlich sein.

BEDIENUNGSANLEITUNG DH 30 AX TROTEC

DE Bedienungsanleitung – Kondenstrockner DH 30/60 AX

Hinweise zur Bedienungsanleitung....01

Informationen über das Gerät.... 02

Sicherheit 05

Transport, Montage und Vorbereitung der Inbetriebnahme ..... 06

Bedienung 08

Fehler und Störungen.... 10

Wartung....11

Entsorgung 19

Konformitätserklärung.... 19

Hinweise zur Bedienungsanleitung

Symbole

Gefahr durch elektrischen Strom!

Weist auf Gefahren durch elektrischen Strom hin, die zu Verletzungen bis hin zum Tod führen können.

Gefahr!

Weist auf eine Gefahr hin, die zu Personenschäden führen kann.

Vorsicht!

Weist auf eine Gefahr hin, die zu Sachschäden führen kann.

Die Abbildungen in dieser Bedienungsanleitung zeigen beispielhaft das Gerät DH 30 AX. Die dargestellten Bedienschritte und Erläuterungen gelten aber auch für das Gerät DH 60 AX.

Die aktuelle Version der Bedienungsanleitung finden Sie unter: www.trotec.de

Rechtlicher Hinweis

Diese Veröffentlichung ersetzt alle vorhergehenden. Kein Teil dieser Veröffentlichung darf in irgendeiner Form ohne unsere schriftliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Technische Änderungen vorbehalten. Alle Rechte vorbehalten. Warennamen werden ohne Gewährleistung der freien Verwendbarkeit und im Wesentlichen der Schreibweise der Hersteller folgend benutzt. Die verwendeten Warennamen sind eingetragene und sollten als solche betrachtet werden. Lieferumfang kann von den Produktabbildungen abweichen. Das vorliegende Dokument wurde mit der gebotenen Sorgfalt erarbeitet. Wir übernehmen keinerlei Haftung für Fehler oder Auslassungen. © TROTEC®

Informationen über das Gerät

Gerätebeschreibung

Mithilfe des Kondensationsprinzips sorgt das Gerät für eine automatische Luftentfeuchtung von Räumen.

Der Ventilator saugt die feuchte Raumluft am Lufteinlass (3) über den Verdampfer und dem dahinterliegenden Kondensator an. Am kalten Verdampfer wird die Raumluft bis unter den Taupunkt abgekühlt. Der in der Luft enthaltene Wasserdampf schlägt sich als Kondensat bzw. Reif auf den Verdampferlamellen nieder. Am Kondensator wird die entfeuchtete, abgekühlte Luft wieder erwärmt und mit einer Temperatur von ca. 5 °C über der Raumtemperatur wieder ausgeblasen. Die so aufbereitete, trockenere Luft wird über den Luftauslass (1) wieder mit der Raumluft vermischt. Aufgrund der ständigen Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im Aufstellungsraum reduziert. Abhängig von der Lufttemperatur und der relativen Luftfeuchtigkeit tropft das kondensierte Wasser stetig oder nur während der periodischen Abtauphasen in die Kondensatwanne. Über einen vormontierten Kondensatablassschlauch (4) wird das Kondensat aus dem Gerät abgeleitet.

Im Inneren des Gerätes befindet sich zur Einstellung der gewünschten Luftfeuchtigkeit ein Hygrostat mit einem Drehregler (5). Dieser Drehregler ist nach dem Entfernen der Schutzumhausung (2) erreichbar.

Das Gerät ermöglicht eine Absenkung der relativen Luftfeuchtigkeit auf bis zu ca. 30 %. Aufgrund der im Betrieb entwickelten Wärmeabstrahlung kann die Zimmertemperatur um ca. 1-3 °C ansteigen.

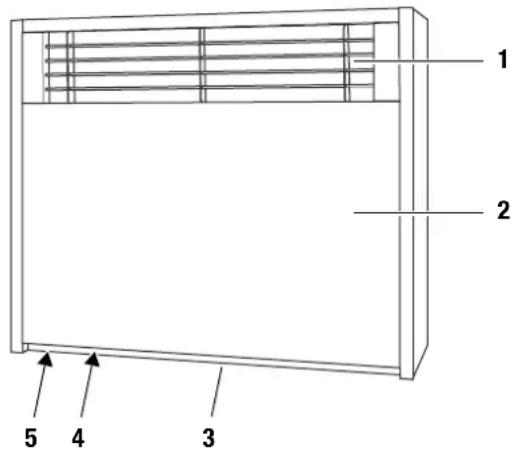

Gerätedarstellung

1 2 3 4 5

Nr. Bedienelement
1 Luftauslass
2	S c h u t z u m h a u
3 Lufteinlass
4	Schlauchanschluss für Kondensatablassschlauch (im Geräteinneren)
5 Drehregler Hygrostat (im Geräteinneren)
6 Wandhalterung

Lieferumfang

• Kondenstrockner DH 30/60 AX
- Wandhalterung
• Kondensatablassschlauch
- Bedienungsanleitung
- Schrauben und Universaldübel (Größe 6 mm)

Technische Daten

Parameter Wert
Modell DH 30 AX DH 60 AX
Entfeuchterleistung, max. 45 l / 24 h 90 l / 24 h
Betriebstemperatur 0-40 °C 0-40 °C
Arbeitsbereich relative Luftfeuchtigkeit 30-90 % 30-90 %
Luftleistung, max. 700 m3/h 1280 m3/h
Elektroanschluss 230 V / 50 Hz 230 V / 50 Hz
Leistungsaufnahme	750 W	1200 W
Absicherung bauseits 16 A 16 A
Kältemittel	R407c	R407c
Kältemittelmenge	0,5 kg	0,8 kg
Gewicht	40 kg	63 kg
Maße (HxTxB)	648 x 256 x 782 mm	648 x 256 x 1247 mm
Mindestabstand zu Wänden / Gegenständen	A: Oben: 50 cmB: Unten: 50 cmC: Seite: 50 cmD: Vorne: 50 cm	A: Oben: 50 cmB: Unten: 50 cmC: Seite: 50 cmD: Vorne: 50 cm
Schalldruckpegel LpA (1 m; gemäß DIN 45635-01-KL3)	52 dB(A)	54 dB(A)

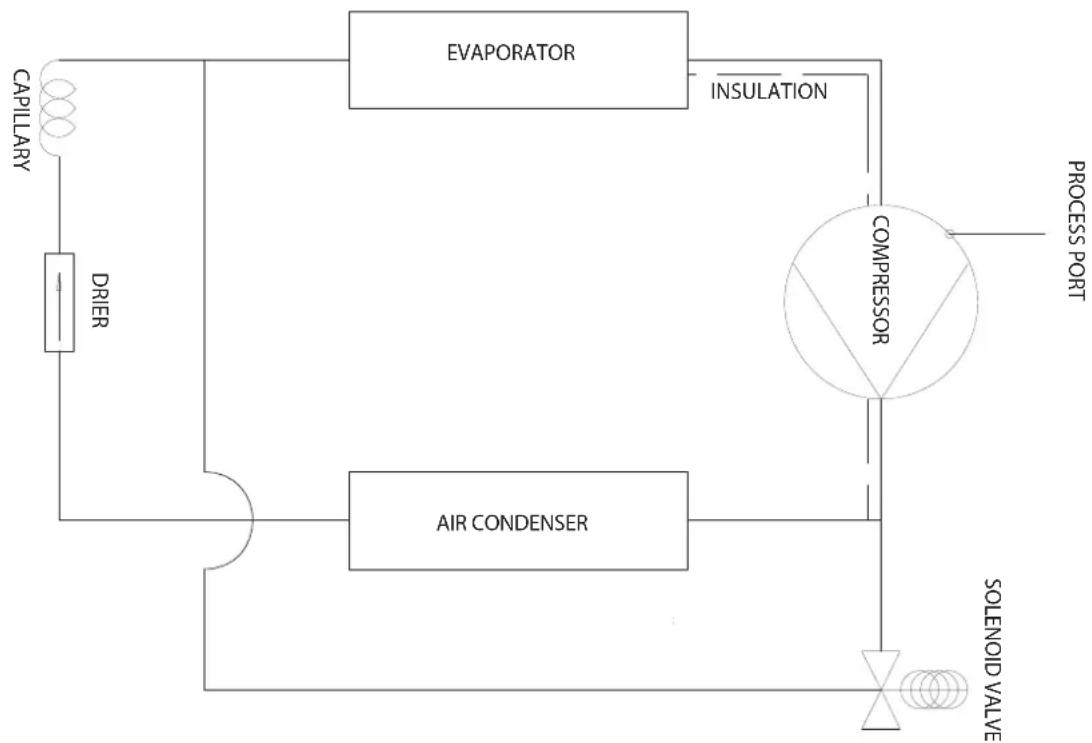

Diagramm Kältekreislauf


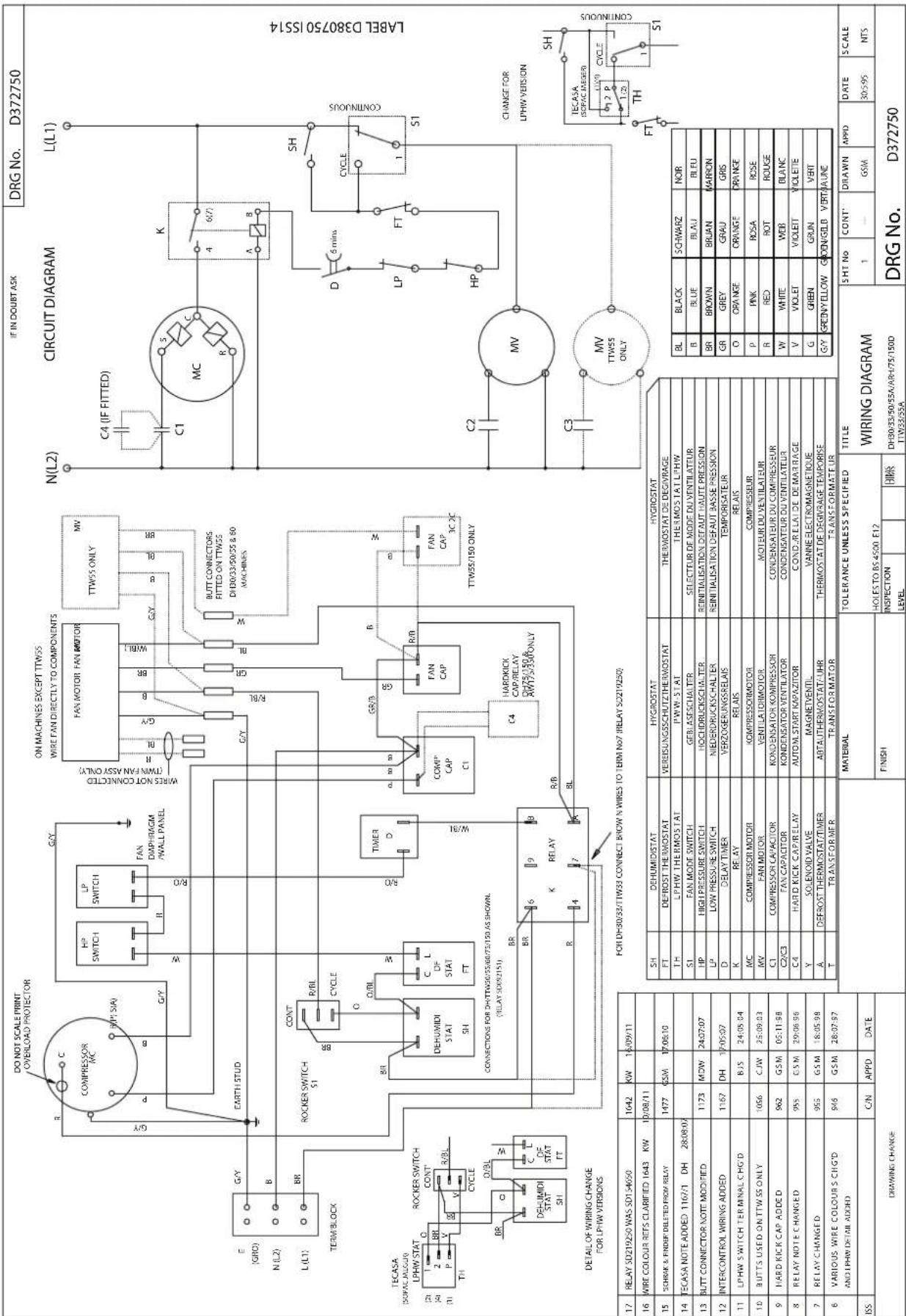

Schaltplan

Sicherheit

Lesen Sie diese Anleitung vor Inbetriebnahme / Verwendung des Gerätes sorgfältig und bewahren Sie sie immer in unmittelbarer Nähe des Aufstellortes bzw. am Gerät auf!

• Betreiben Sie das Gerät nicht in explosionsgefährdeten Räumen.
• Betreiben Sie das Gerät nicht bei öl-, schwefel-, chlor-, säure- oder salzhaltiger Atmosphäre.
• Betreiben Sie das Gerät nicht in mit Aceton, unverdünnten Säuren oder Lösungsmitteln beaufschlagten Räumen.
• Montieren Sie das Gerät waagerecht und ausreichend stabil an einer Wand.
• Setzen Sie das Gerät keinem direkten Wasserstrahl aus.
• Stellen Sie sicher, dass Lufteinlass und Luftauslass frei sind.
• Stellen Sie sicher, dass die Ansaugseite stets frei von Schmutz und losen Gegenständen ist.
• Stecken Sie niemals Gegenstände oder Gliedmaße in das Gerät.
• Während des Betriebs decken Sie das Gerät nicht ab und transportieren Sie es nicht.
• Setzen Sie sich nicht auf das Gerät.
• Stellen Sie sicher, dass alle sich außerhalb des Gerätes befindlichen Elektrokabel und Schläuche vor Beschädigungen (z. B. durch Tiere) geschützt sind.
• Wählen Sie Verlängerungen des Anschlusskabels unter Berücksichtigung der Geräteanschlussleistung, der Kabellänge und des Verwendungszwecks aus. Vermeiden Sie elektrische Überlast.
• Transportieren Sie das Gerät ausschließlich aufrecht und mit entleerter Kondensatpumpe und Kondensatwanne.
• Entsorgen Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Infektionsgefahr!
• Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden!

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät DH 30/60 AX ausschließlich als stationären Industrietrockner zum Trocknen und Entfeuchten der Raumluft, unter Einhaltung der technischen Daten.

Zur bestimmungsgemäßen Verwendung gehören:

• das Trocknen und Entfeuchten von:
– Produktionsanlagen, unterirdischen Räumen
– Lagern, Archiven, Laboren
– Industriellen Prozessen und Produkten
– Schiffsmaschinenräumen
- wassertechnischen Einrichtungen und Pumpstationen

• die ständige Trockenhaltung von:

– Instrumenten, Geräten, Akten

– elektrischen Schaltzentralen, Kesselanlagen, Turbinen und Rohrsystemen in Kraftwerken

– feuchtempfindlichen Ladungen etc.

- die Verhinderung von Kondensatbildung in Umschlagzonen oder Kühlhäusern

Personalqualifikation

Personen die dieses Gerät verwenden, müssen:

• sich der Gefahren bewusst sein, die beim Arbeiten mit Elektrogeräten in feuchter Umgebung entstehen.
• Maßnahmen zum Schutz vor direkter Berührung der stromführenden Teile treffen.
• die Bedienungsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben.

Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder von TROTEC® durchgeführt werden.

Restgefahren

Gefahr durch elektrischen Strom!

Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden!

Gefahr durch elektrischen Strom!

Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose!

Vorsicht!

Um Beschädigungen am Gerät zu vermeiden, betreiben Sie das Gerät niemals ohne eingesetzten Luftfilter!

Gefahr!

Von diesem Gerät können Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsachgemäß oder nicht bestimmungsgemäß eingesetzt wird! Beachten Sie die Personalqualifikationen!

Gefahr!

Ein herunterfallendes Gerät kann Sie verletzen! Für den Transport und die Montage des Gerätes ziehen Sie eine weitere Person hinzu. Halten Sie sich nicht unter dem angehobenen Gerät auf. Stellen Sie sicher, dass das Gerät ausreichend stabil an der Wand befestigt ist.

Verhalten im Notfall

1. Trennen Sie im Notfall das Gerät vom Strom.
2. Schließen Sie ein defektes Gerät nicht wieder an den Netzanschluss an.

Transport, Montage und Vorbereitung der Inbetriebnahme

Für den Transport und die Montage des Gerätes ziehen Sie eine weitere Person hinzu. Verwenden Sie zum Anheben ggf. einen Gabelstapler oder Hubwagen.

Beachten Sie die folgenden Hinweise:

• Halten Sie bei der Montage des Gerätes ausreichend Abstand zu Wärmequellen ein.
• Bei der Montage des Gerätes insbesondere in nassen Bereichen, sichern Sie das Gerät bauseits über eine den Vorschriften entsprechende Fehlerstrom-Schutzeinrichtung (RCD = Residual Current protective Device) ab.
• Stellen Sie sicher, dass Kabelverlängerungen vollständig ausbzw. abgerollt sind.
• Stellen Sie sicher, dass Spannung und Stromstärke der Energieversorgung den Angaben auf dem Typenschild des Gerätes entsprechen.

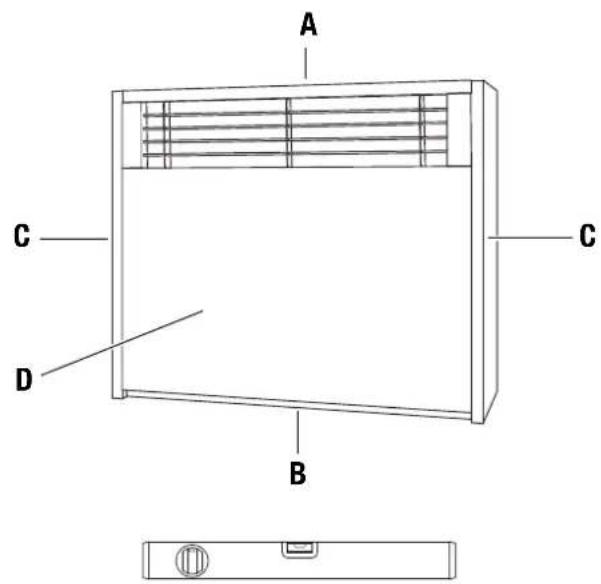

• Beachten Sie bei der Montage des Gerätes die Mindestabstände zu angrenzenden Wänden und Gegenständen gemäß dem Kapitel Technische Daten.

A C D B C

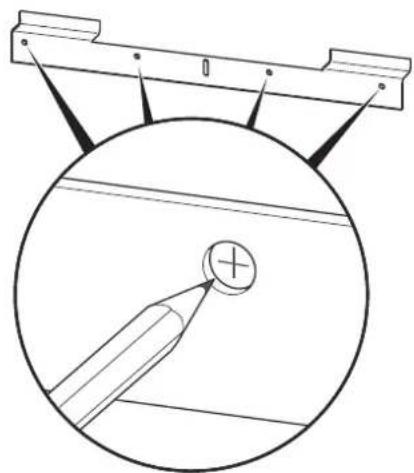

Montieren Sie das Gerät wie nachfolgend beschrieben. Prüfen Sie den korrekten Sitz des Kondensatablassschlauches und stellen Sie die gewünschte Luftfeuchtigkeit am Hygrostat ein, bevor Sie die Schutzumhausung wieder auf das Gerät setzen.

Lassen Sie das Netzkabel ausschließlich von einer Elektrofachkraft anschließen!

A.

Bei Nichtbenutzung lagern Sie das Gerät wie folgt:

• trocken,
• unter Dach,
• in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz,
• ggf. mit einer Kunststoffhülle vor eindringendem Staub geschützt.
  • Die Lagertemperatur entspricht dem in Kapitel Technische Daten angegebenen Bereich für die Betriebstemperatur.

Bedienung

• Das Gerät arbeitet nach dem Einschalten vollautomatisch.
• Damit der eingebaute Sensor die Luftfeuchtigkeit korrekt ermitteln kann, läuft der Ventilator dauerhaft bis zum Abschalten des Gerätes.
  • Vermeiden Sie offene Türen und Fenster.

Hinweise zur Entfeuchtungsleistung

Die Entfeuchtungsleistung hängt ab von:

• der räumlichen Beschaffenheit
- der Raumtemperatur
• der relativen Luftfeuchtigkeit

Je höher die Raumtemperatur und die relative Luftfeuchtigkeit, desto größer ist die Entfeuchtungsleistung.

Für den Einsatz in Wohnräumen genügt eine relative Luftfeuchtigkeit von ca. 50-60 %. In Lagern und Archiven sollte die Luftfeuchtigkeit einen Wert von ca. 50 % nicht überschreiten.

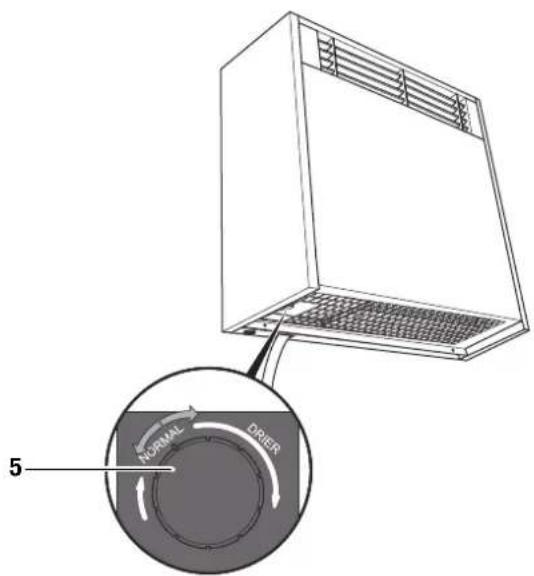

Bedienelemente

5 NORMAL DRIER

Nr. Bedienelement

5 Drehregler Hygrostat

Kondensatablassschlauch verlegen

Hinweis:

Bei Auslieferung des Gerätes ist der Kondensatablassschlauch bereits montiert.

1. Stellen Sie sicher, dass der Kondensatablassschlauch ordnungsgemäß am Gerät angeschlossen und beschädigungsfrei ist.

2. Platzieren Sie das Schlauchende des Kondensatablassschlauches je nach Anwendungsfall wie folgt:

- Stellen Sie einen ausreichend dimensionierten Behälter (mind. 20 Liter) neben das Gerät und legen Sie das Schlauchende hinein. Überprüfen Sie regelmäßig den Füllstand des Behälters.

- Platzieren Sie das Schlauchende des Kondensatablassschlauches oberhalb eines Wasserabflusses. Für größere Distanzen kann auch ein längerer Schlauch des gleichen Typs verwendet werden.

1. Stellen Sie sicher, dass der Kondensatablassschlauch ein permanentes Gefälle aufweist.

12x1 mm

Gerät einschalten

1. Vergewissern Sie sich, dass der Kondensatablassschlauch richtig angeschlossen und ordnungsgemäß verlegt ist. Vermeiden Sie Stolperstellen.
2. Stellen Sie sicher, dass der Kondensatablassschlauch nicht geknickt oder verklemmt ist und dass keine Gegenstände auf dem Kondensatablassschlauch stehen.
3. Stellen Sie sicher, dass das Kondensat ordnungsgemäß ablaufen kann.
4. Lassen Sie das Netzkabel ausschließlich von einer Elektrofachkraft anschließen!

Regulieren der Raumluftfeuchte

Stellen Sie die gewünschte Luftfeuchtigkeit am Drehregler (4) des Hygrostats ein.

Automatische Enteisung

Beträgt die Raumtemperatur weniger als 15 °C, vereist der Verdampfer während der Entfeuchtung. Das Gerät führt dann eine automatische Enteisung durch. Die Dauer der Enteisung kann variieren.

Außerbetriebnahme

1. Lassen Sie das Netzkabel von einer Elektrofachkraft entfernen.
2. Entfernen Sie den Kondensatablassschlauch sowie darin befindliche Restflüssigkeit.
3. Reinigen Sie das Gerät und insbesondere den Luftfilter gemäß Kapitel Wartung.
4. Lagern Sie das Gerät gemäß Kapitel Lagerung.

Fehler und Störungen

Das Gerät wurde während der Produktion mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie das Gerät nach folgender Auflistung.

Das Gerät läuft nicht an:

• Überprüfen Sie den Netzanschluss (230 V/1\~/50 Hz).
• Überprüfen Sie das Netzkabel auf Beschädigungen.
• Überprüfen Sie die bauseitige Netzabsicherung.
• Überprüfen Sie die vorgewählte Luftfeuchtigkeit am Drehregler des Hygrostats. Die Luftfeuchtigkeit im Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit.
• Lassen Sie eine elektrische Überprüfung von einem Fachbetrieb für Kälte- und Klimatechnik oder von TROTEC® durchführen.

Das Gerät läuft, aber keine Kondensatbildung:

• Überprüfen Sie den Kondensatablassschlauch auf richtigen Sitz.
• Überprüfen Sie die Kondensatpumpe auf einwandfreie Funktion bzw. auf unübliche Vibrationen und Geräusche. Entfernen Sie äußere Verschmutzungen.
• Kontrollieren Sie die Raumtemperatur. Beachten Sie den zulässigen Arbeitsbereich des Gerätes gemäß den technischen Daten.
• Stellen Sie sicher, dass die relative Luftfeuchtigkeit den technischen Daten entspricht.
• Überprüfen Sie die vorgewählte Luftfeuchtigkeit am Drehregler des Hygrostats. Die Luftfeuchtigkeit im Aufstellraum muss oberhalb des gewählten Bereiches liegen. Reduzieren Sie die vorgewählte gewünschte Luftfeuchtigkeit.
• Überprüfen Sie den Luftfilter auf Verschmutzungen. Bei Bedarf reinigen bzw. wechseln Sie den Luftfilter.

Das Gerät ist laut bzw. vibriert, Kondensat läuft aus:

- Überprüfen Sie, ob das Gerät waagerecht montiert ist.

Das Gerät wird sehr warm, ist laut bzw. verliert an Leistung:

• Überprüfen Sie die Lufteinlässe und Luftfilter auf Verschmutzungen. Entfernen Sie äußere Verschmutzungen.

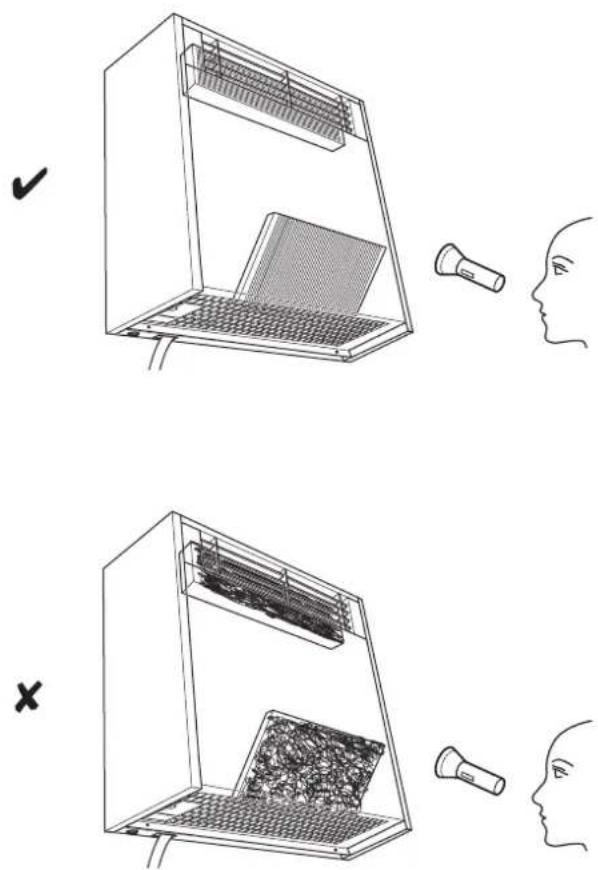

• Überprüfen Sie das Geräteinnere auf Verschmutzungen (siehe Kapitel Wartung). Reinigen Sie ggf. das Gerätinnere mittels Druckluft.

Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei?

Bringen Sie das Gerät zur Reparatur zu einem Fachbetrieb für Kälte- und Klimatechnik oder zu TROTEC ^® .

Wartung

Wartungsintervalle

Wartungs- und Pflegeintervall	vor jeder Inbe-triebnahme	bei Bedarf	mindestens alle 2 Wochen	mindestens alle 4 Wochen	mindestens alle 6 Monate	mindestens Jährlich
Kondensatpumpe, Kondensatwanne bzw. Kondenstrockner leeren		X
Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen	X			X
Außenreinigung X X
Sichtprüfung des Geräteinneren auf Verschmutzungen X X
Ansauggitter und Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln	X		X
Luftfilter auswechseln X
Auf Beschädigungen prüfen X
Befestigungsschrauben prüfen X X
Probelauf X

Wartungs- und Pflegeprotokoll

Gerätetyp: .... Gerätenummer: ....

Wartungs- und Pflegeintervall	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen
Außenreinigung
Sichtprüfung des Geräteinneren auf Verschmutzungen
Ansauggitter und Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen bzw. auswechseln
Luftfilter auswechseln
Auf Beschädigungen prüfen
Befestigungsschrauben prüfen
Probelauf
Bemerkungen:

1. Datum:....Unterschrift:....	2. Datum:....Unterschrift:....	3. Datum:....Unterschrift:....	4. Datum:....Unterschrift:....
5. Datum:....Unterschrift:....	6. Datum:....Unterschrift:....	7. Datum:....Unterschrift:....	8. Datum:....Unterschrift:....
9. Datum:....Unterschrift:....	10. Datum:....Unterschrift:....	11. Datum:....Unterschrift:....	12. Datum:....Unterschrift:....
13. Datum:....Unterschrift:....	14. Datum:....Unterschrift:....	15. Datum:....Unterschrift:....	16. Datum:....Unterschrift:....

Tätigkeiten vor Wartungsbeginn

1. Berühren Sie das Netzkabel nicht mit feuchten oder nassen Händen.

2. Lassen Sie vor allen Arbeiten die Verbindung des Netzkabels von einer Elektrofachkraft lösen!

Wartungstätigkeiten an der Elektrik bzw. an der Klimatechnik dürfen nur von Fachbetrieben für Kälte- und Klimatechnik oder von TROTEC® durchgeführt werden.

Sichtprüfung des Geräteinneren auf Verschmutzungen

1. Entfernen Sie den Luftfilter (siehe Kapitel Reinigung der Lufteinlässe und des Luftfilters).

2. Leuchten Sie mit einer Taschenlampe in die Öffnungen des Gerätes.

3. Prüfen Sie das Geräteinnere auf Verschmutzungen.

4. Wenn Sie eine dichte Staubschicht erkennen, gehen Sie wie folgt vor:

– Entfernen Sie die Schutzumhausung.

- Reinigen Sie das Geräteinnere mit einem fusselfreien, weichen Tuch.

– Setzen Sie die Schutzumhausung wieder auf.

1. Setzen Sie den Luftfilter wieder ein.

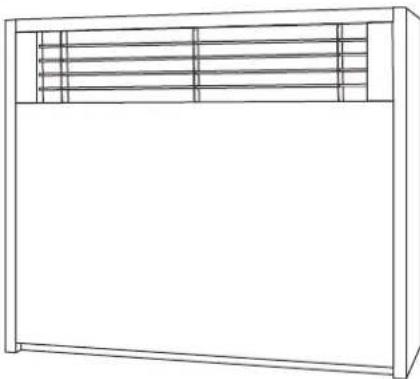

Reinigung des Gehäuses und der Lufteinlässe

1. Verwenden Sie zur Reinigung ein fusselfreies, weiches Tuch.

2. Befeuchten Sie das Tuch mit klarem Wasser. Verwenden Sie keine Sprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches.

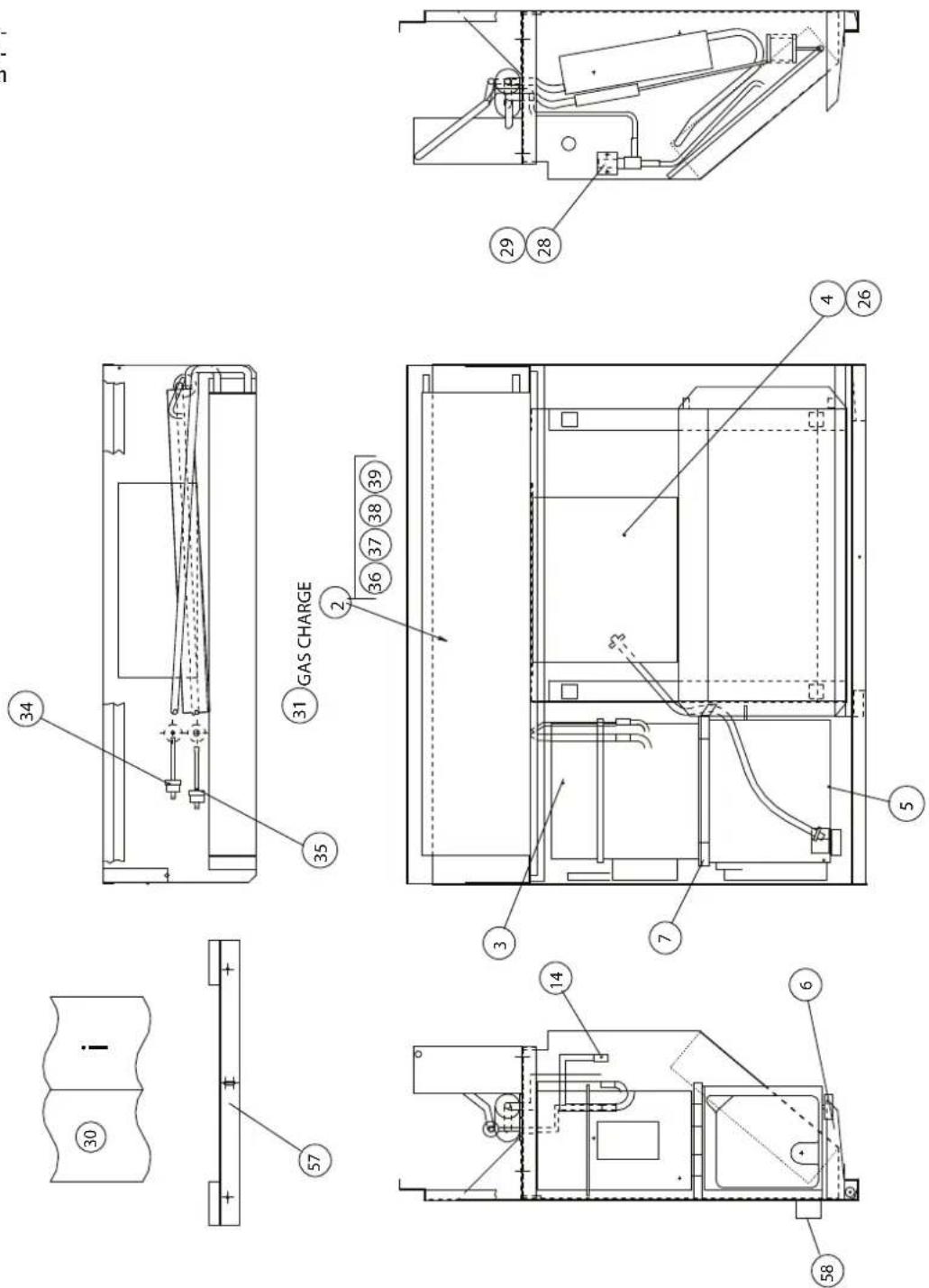

Ersatzteilübersicht und Ersatzteilliste – DH 30 AX/AXP

Hinweis!

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

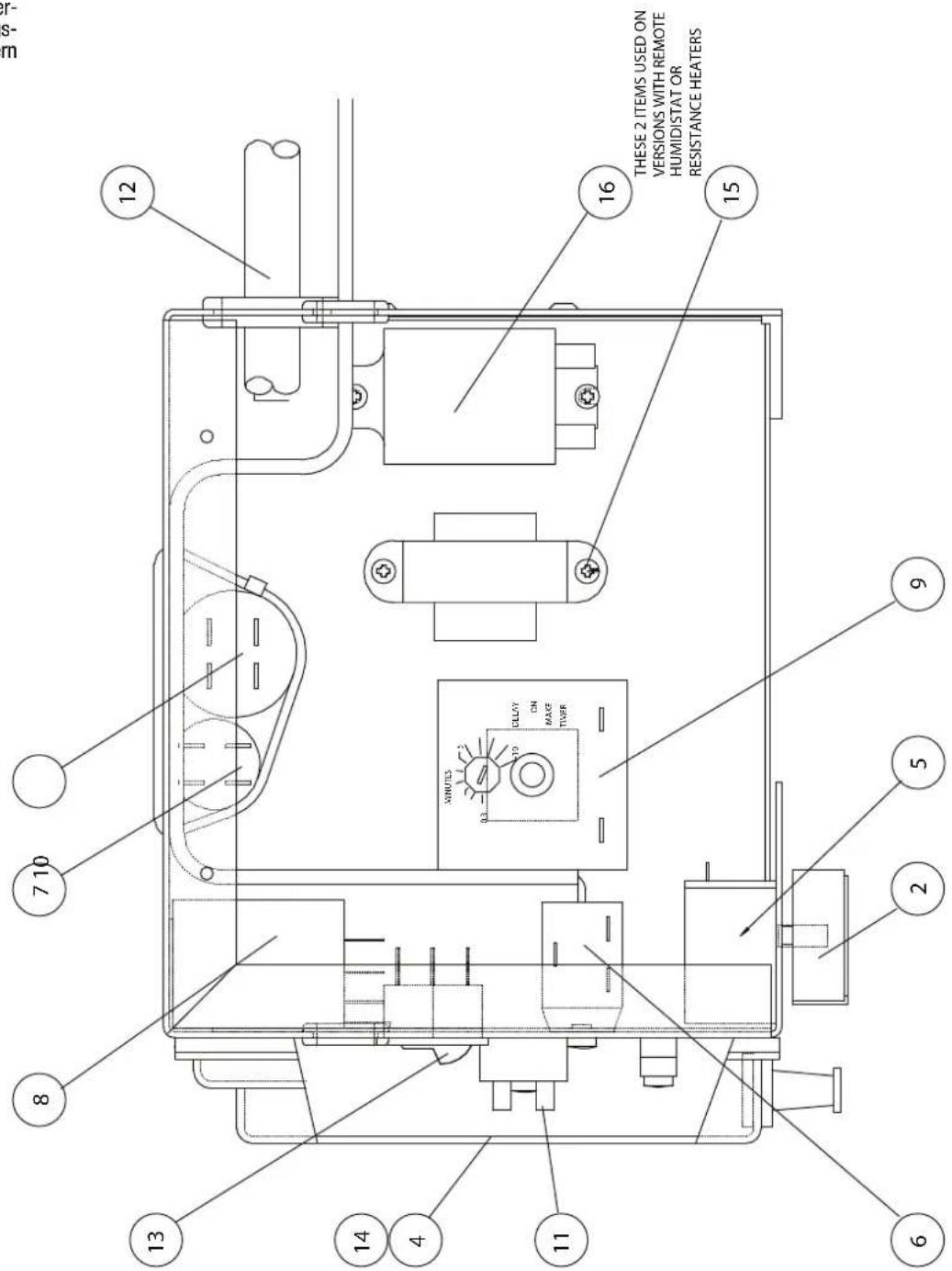

Ersatzteilübersicht und Ersatzteilliste – DH 30 AX – Elektrik

Hinweis!

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

THESE 2 ITEMS USED ON VERSIONS WITH REMOTE HUMIDISTAT OR RESISTANCE HEATERS 12 16 15 9 7 10 5 8 2 6 13 14 4 11

Nr. Ersatzteil Nr. Ersatzteil
2 control knob 10 run cap (15 μF)
4 gasket 11 5-way terminal block (15 A)
5 humidistat 12 loom assembly
6 defrost stat 13 rocker switch
7 fan cap (2 μF) 14 cover
8 relay (c/o 2-pole 25 A 230 V AC coil) 15 transformer (12 V)
9 timer	16 relay (25 A c/o 12 V)

Ersatzteilübersicht und Ersatzteilliste – DH 30 AXP – Elektrik

Hinweis!

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

THESE 2 ITEMS USED ON VERSIONS WITH REMOTE HUMIDISTAT OR RESISTANCE HEATERS 12 16 15 9 7 10 5 2 8 13 14 4 11 6

Nr. Ersatzteil Nr. Ersatzteil
2 control knob 10 run cap (15 μF)
4 gasket 11 6-way terminal block
5 humidistat 12 loom assembly
6 timer defrost stat 13 rocker switch
7 fan cap (2 μF) 14 cover
8 relay (c/o 2-pole 25 A 230 V AC coil) 15 transformer (12 V)
9 timer	16 relay (25 A c/o 12 V)

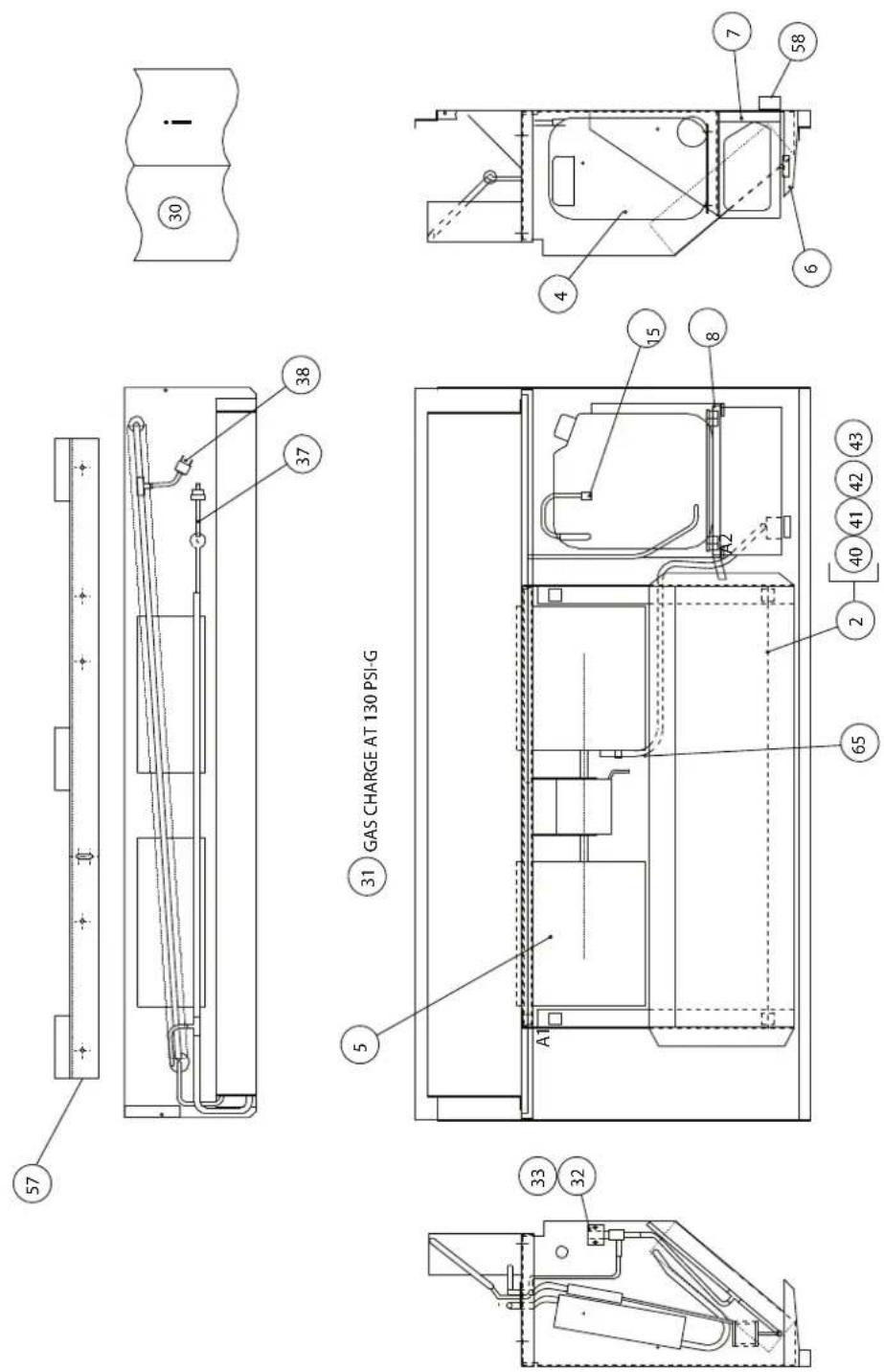

Ersatzteilübersicht und Ersatzteilliste – DH 60 AX

Hinweis!

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

Nr. Ersatzteil Nr. Ersatzteil
2	evaporator / condenser assembly	37	switch high pressure (ACB-DB64)
3 compressor herm (AJ5512C) 38 LP switch (LCB-DA15)
5 fan assembly 40 evaporator
6 drip tray (evaporator; for Murprotec versions fit) 41 condenser
7 electrical box assembly 42 drier
8 drip tray (compressor) 43 capillary tube (0.052 litre/day)
15 Schrader valve 57 wall bracket
30 user manual	58 anti vibration buffer
31 refrigerant (R407c)
32 solenoid valve
33 solenoid coil (240 V)

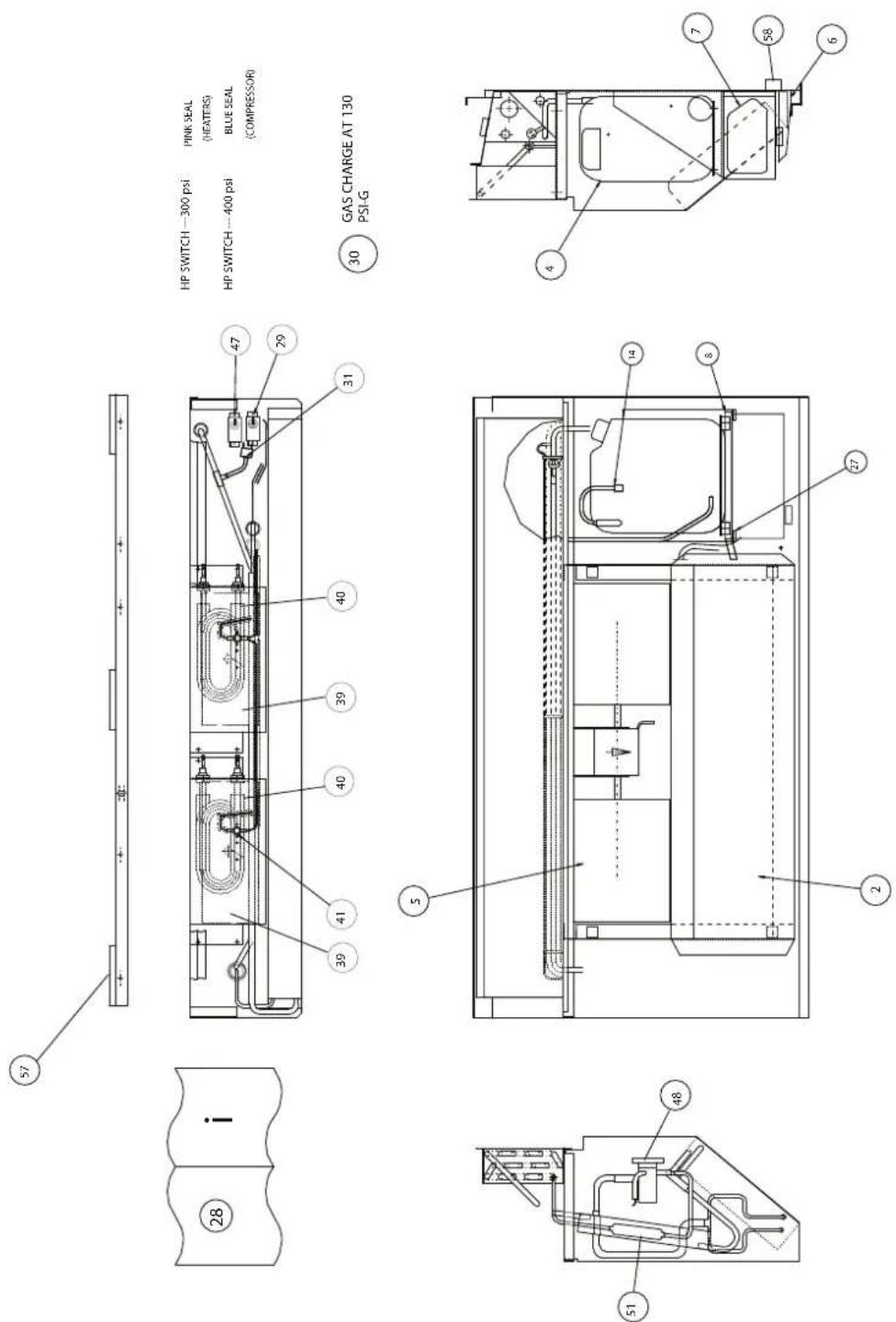

Ersatzteilübersicht und Ersatzteilliste – DH 60 AXP

Hinweis!

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

PINK SEAL (HEATERS) BLUE SEAL (COMPRESSOR)
GAS CHARGE AT 130 PSI-G
HP SWITCH — 300 psi HP SWITCH — 400 psi
30

Nr. Ersatzteil Nr. Ersatzteil
2 evaporator / condenser assembly 39 heater cover
4 compressor herm (AJ5512C) 40 air heater element
5 fan assembly 41 thermal cutout manual reset
6 drip tray (for Murprotec versions fit) 47 HP switch (300 psi)
7 electrical box assembly 48 TEV EBF JE A CP60
8 drip tray plastic black ABS 51 drier HRP
14 Schrader valve 57 wall bracket
28 user manual	58 anti vibration buffer
29 HP switch (400 psi)
30 refrigerant (R407c)
31 LP switch (LCB-DA15)

Ersatzteilübersicht und Ersatzteilliste – DH 60 AX/AXP – Elektrik

Hinweis!

Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Bedienungsanleitung verwendeten Positionsnummern der Bauteile.

Entsorgung Konformitätserklärung

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLA-MENTS UND DES RATES vom 27. Januar 2003 über

Elektro- und Elektronik-Altgeräte – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie dieses Gerät am Ende seiner Verwendung entsprechend der geltenden gesetzlichen Bestimmungen.

Das Gerät wird mit einem umweltfreundlichen und ozonneutralen Kältemittel betrieben (siehe Kapitel Technische Daten). Entsorgen Sie das im Gerät befindliche Kältemittel/Öl-Gemisch sachgerecht entsprechend der nationalen Gesetzgebung.

im Sinne der EG-Richtlinie Niederspannung 2006/95/EG, Anhang III Abschnitt B und der EG-Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit.

Hiermit erklären wir, dass der Kondenstrockner DH 30/60 AX in Übereinstimmung mit den genannten EG-Richtlinien entwickelt, konstruiert und gefertigt wurde.

Angewandte harmonisierte Normen:

IEC 60335-1:2001/A2:2006

IEC 60335-2-40:2002/A1:2005

IEC 62233:2005

Das €Kennzeichen finden Sie auf dem Typenschild des Geräts.

Hersteller:

Trotec GmbH & Co. KG

Grebbener Straße 7

D-52525 Heinsberg

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Heinsberg, den 25.04.2012

Geschäftsführer: Detlef von der Lieck
