BEDIENUNGSANLEITUNG Babymonitor 400 STABO

Bedienungsanleitung User Manual

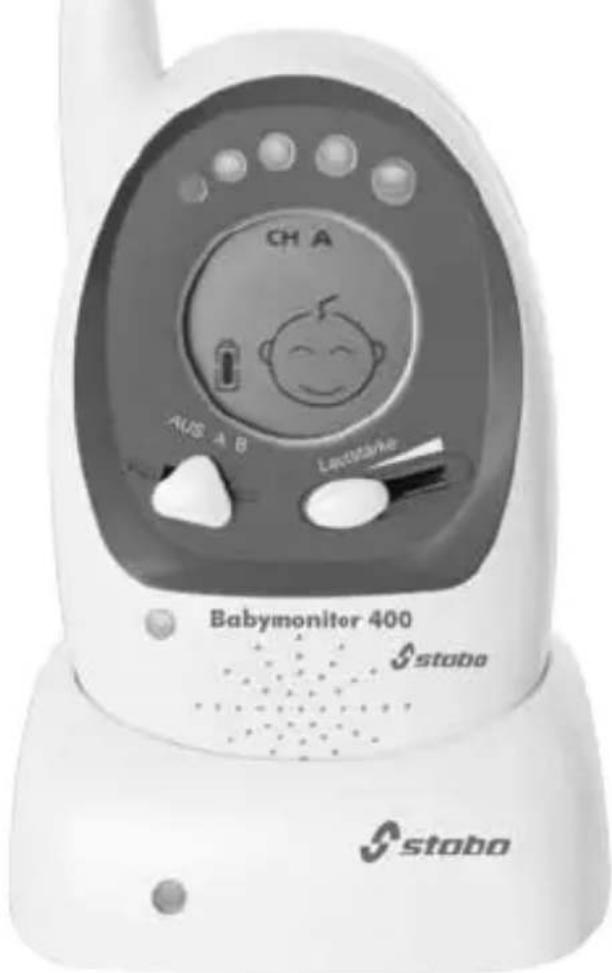

CH A AUS A B Landsake Babymonitor 400 stabo stabo

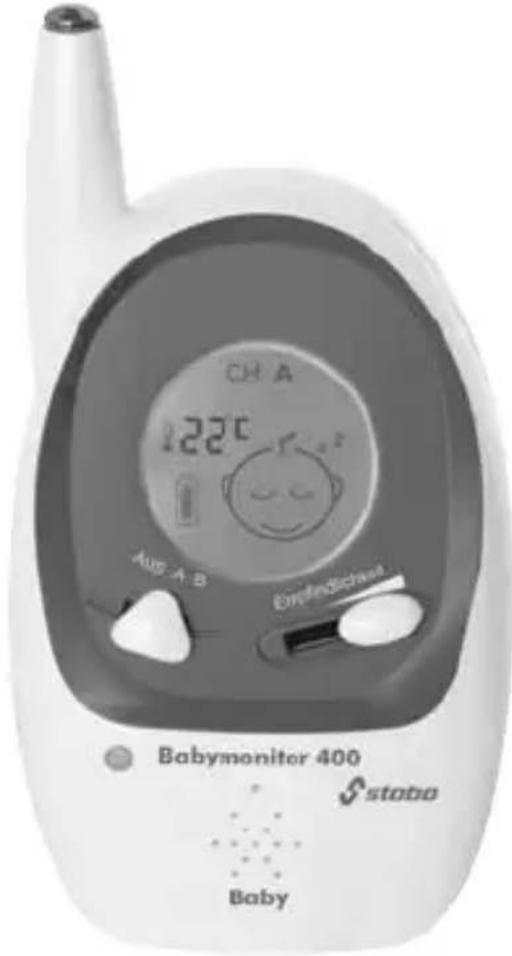

CH A 22°C Aus A B Erfeldschuss Babymonitor 400 stoba Baby

Wichtig/Important

Lesen Sie vor Inbetriebnahme des Geräts alle Bedienhinweise aufmerksam und vollständig durch. Bewahren Sie diese Anleitung sorgfältig auf, sie enthält wichtige Betriebshinweise.

Der Sender des stabo Babymonitor 400 überträgt Sprache/Geräusche per Funk zum Empfänger (40 MHz Bereich), die Reichweite beträgt bei idealen Bedingungen (freie Sicht) bis 300 m.

stabo Babymonitor 400 arbeitet mit einer sehr niedrigen Strahlungsleistung (max.10 mW), eine gesundheitliche Gefährdung durch Strahlenbelastung ist nach heutigem Wissensstand dabei ausgeschlossen (weitere Informationen zu diesem Thema erhalten Sie beim Bundesamt für Strahlenschutz, Postfach 1001, 38201 Salzgitter). Legen Sie dennoch den Sender nie direkt ins Kinderbett, sondern stellen das Gerät aus Sicherheitsgründen außer Reichweite des Kindes auf.

Beachten Sie grundsätzlich: der Einsatz des stabo Babymonitor 400 erleichtert zwar die Betreuung eines Kindes/einer pflegebedürftigen Person, kann jedoch die persönliche Beaufsichtigung nicht ersetzen!

Jede Art von Haftung außerhalb der gesetzlichen Gewährleistungs-Vorschriften ist deshalb ausgeschlossen - dies gilt insbesondere für den nicht vorgesehenen medizinischen Einsatz.

Sicherheitshinweise

Bei Batteriebetrieb nicht die Ladeschale nutzen! Wenn Sie den Empfänger mit handelsüblichen Alkaline-Batterien (= nicht wiederauf-ladbaren Zellen) bestückt haben, stellen Sie ihn keinesfalls in die im Lieferumfang enthaltene Ladeschale: es besteht Explosionsgefahr!

Nur für die Nutzung in Innenräumen! Setzen Sie die Geräte keinesfalls den Witterungseinflüssen im Freien aus. Schützen Sie Ihr stabo Babymonitor 400 vor Hitze, Feuchtigkeit, Staub und starken Erschütterungen!

Nicht in Kinderhände! Legen Sie den Sender nie in das Kinderbett! Verhindern Sie, dass Kinder mit den Geräten spielen oder Zugriff auf Geräte- oder Zubehörteile haben.

Nicht im Krankenhaus o. in vergleichbaren Einrichtungen nutzen! Ihr Babymonitor 400 erzeugt Funkwellen: diese können u. U. die Funktion medizinischer Geräte beeinträchtigen.

Nicht öffnen – keine Veränderungen vornehmen! Öffnen Sie niemals Ihr stabo Babymonitor 400 und nehmen Sie keine Veränderungen an

den Geräten vor. Lassen Sie Reparaturen nur von qualifiziertem Fachpersonal durchführen. Sonst entfallen Ihr Garantieanspruch und/oder möglicherweise die Gerätezulassung!

Bei beschädigtem Gehäuse: Netzstecker ziehen! Ist das Gehäuse eines der Geräte Ihres Babymonitor 400 beschädigt trennen Sie es sofort vom Stromnetz (bei Netzbetrieb).

Lieferumfang

1 x Sender (Babygerät)
1 x Empfänger (Elterngerät)
2 x Netzgeräte (6 V DC/ 200 mA)
1 x Ladeschale (für Empfänger)
1 x Bedienungsanleitung (deutsch/englisch)

Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit.

Wichtig: Prüfen Sie vor der Benutzung der Geräte, ob äußerliche Beschädigungen vorliegen. In diesem Fall nehmen Sie das Produkt nicht in Betrieb, sondern setzen sich umgehend mit Ihrem Fachhändler in Verbindung.

Funktionsmerkmale

2 Kanäle im 40 MHz-Bereich

stufenlose Regelung von Mikrofon-Empfindlichkeit und Lautstärke Raumtemperatur-Anzeige (Babygerät)

Beleuchtete LC-Anzeige mit Symbolen (Elterngerät)

Außer-Reichweite-Anzeige

Batteriezustands-Anzeige

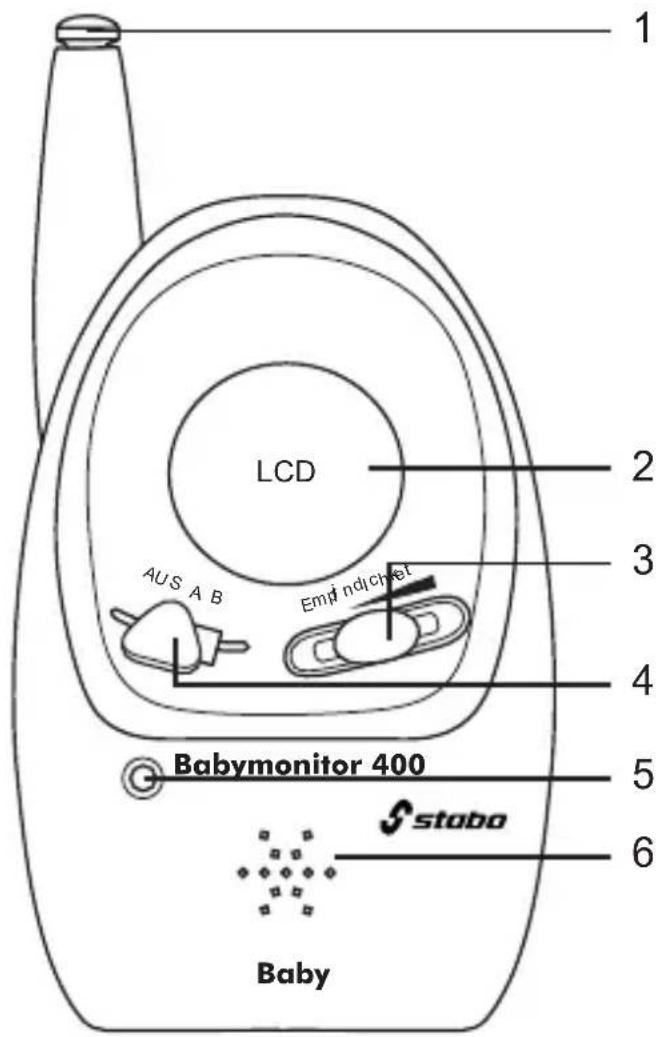

Bedienelemente/Anschlüsse des Senders (Babygerät)

LCD AUS A B Emd indichet Babymonitor 400 stabo Baby

1. Ausziehbare Antenne
2. LC-Display
3. Empfindlichkeitsregler
4. Kanalschalter AUS/A/B
5. Betriebsanzeige (grüne LED)
6. Mikrofon
7. Gürtelclip
8. 6 V DC IN-Buchse
9. Batteriefachdeckel

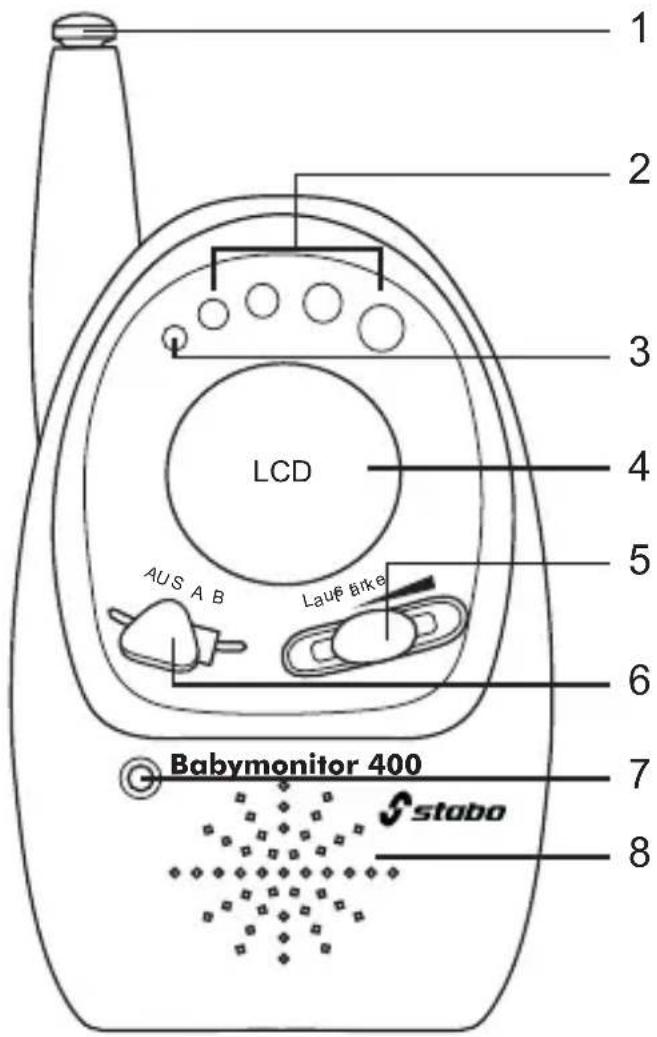

Bedienelemente/Anschlüsse des Empfängers (Elterngerät)

1 2 3 LCD AUS A B Lauf Bike 4 5 6 7 Babymonitor 400 stabo 8

9 DC IN 6V 10 11

1. ausziehbare Antenne
2. Geräuschpegel-Anzeige (4 rote LED)
3. Außer-Reichweite-Anzeige (grüne LED)
4. LC-Display
5. Lautstärkeregler

6. Kanalschalter AUS/A/B

7. Betriebsanzeige (grüne LED)

8. Lautsprecher

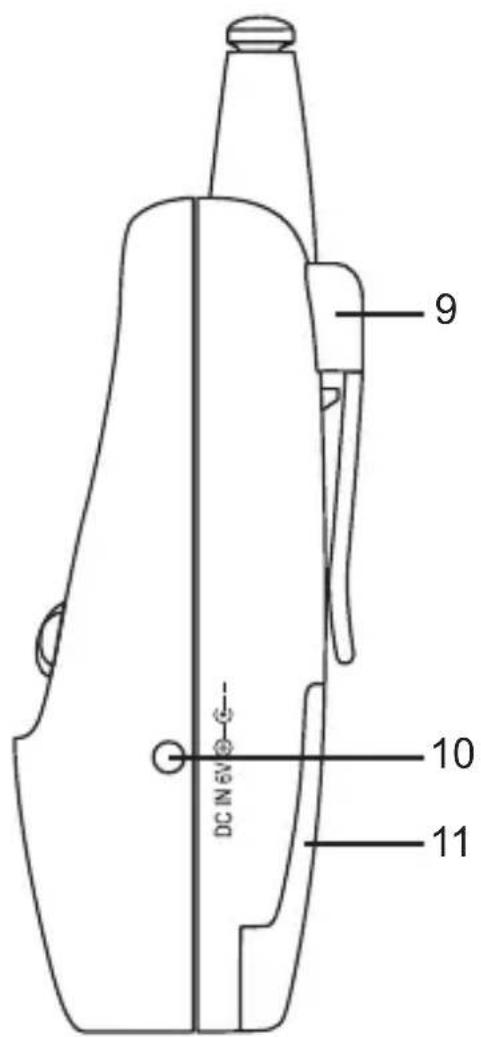

9. Gürtelclip

10. 6 V DC IN-Buchse

11. Batteriefachdeckel

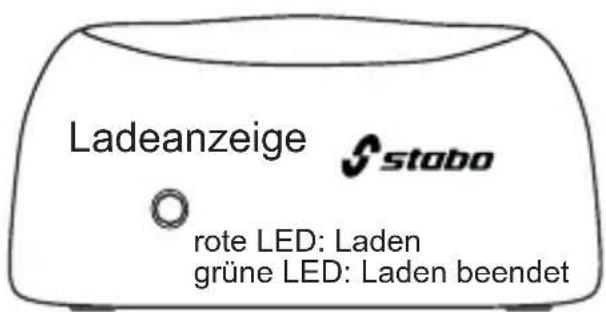

Anzeige/Anschlüsse der Ladeschale (für Empfänger)

Ladeanzeige stabo rote LED: Laden grüne LED: Laden beendet

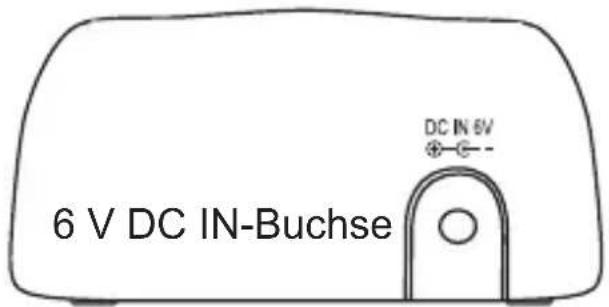

6 V DC IN-Buchse DC IN 6V

Anzeigen im LC-Display

LCD-Anzeige	Sender	Empfänger
	Kanal A	Kanal A
	Kanal B	Kanal B
	Anzeige der Raumtemperatur des Babyzimmers
	Standby-Modus (keine Geräusche)	Standby-Modus (keine Geräusche)
schlafendes Baby
	Übertragungs-Modus (Geräuschpegel niedrig)	Übertragungs-Modus (Geräuschpegel niedrig)
waches Baby
		Übertragungs-Modus (Geräuschpegel hoch)
weinendes Baby
		außerhalb der Reichweite
blinkendes Babygesicht
	Batterie voll	Batterie voll
Batteriesymbol blinkt	Batterie fast leer	Batterie fast leer

Inbetriebnahme Sender (Babygerät)

Stromversorgung

Sie können den Sender über das im Lieferumfang enthaltene Steckernetzteil (6 V DC/200 mA) oder mit 3 handelsüblichen Alkaline-Batterien (Typ AAA) betreiben:

Stromversorgung mit Steckernetzteil

Stecken Sie das Steckernetzteil in eine Steckdose (230 V/50 Hz) und verbinden Sie den Stecker mit der DC IN-Buchse (8).

Stromversorgung mit Batterien

Öffnen Sie die Abdeckung des Batteriefachs (9) an der Rückseite des Geräts.

Legen Sie die Batterien entsprechend der Polaritätsangaben in das Batteriefach ein.

Schließen Sie die Abdeckung des Batteriefachs.

Ein-/Ausschalten

Der Sender wird mit dem Kanalschalter (4) ein-/ausgeschaltet. Mit dem Einschalten wählen Sie zugleich einen der beiden zur Verfügung stehenden Kanäle (A oder B).

Nach dem Einschalten leuchtet die Betriebsanzeige (5) grün.

Hinweis: Sender und Empfänger müssen immer auf denselben Kanal eingestellt sein (beide A oder beide B)!

Ansprechempfindlichkeit

Mit dem Schieberegler (3) können Sie die Ansprechempfindlichkeit (Mikrofonempfindlichkeit) stufenlos ändern:

Regler ganz rechts (hohe Empfindlichkeit): auch leise Geräusche werden übertragen.

Regler ganz links (geringe Empfindlichkeit): nur laute Geräusche werden übertragen.

Stand by-Modus

Wenn das Gerät kein Geräusch empfängt schaltet der Sender automatisch in den Stand by-Modus. Das blaue Hindergrundlicht erlischt und das Symbol 🎨 erscheint.

Batterie-leer-Anzeige

Sind die Batterien verbraucht, blinkt das Batteriesymbol Cim Display. Tauschen Sie die Batterien bzw. schließen Sie das Steckernetzteil an.

Raumtemperatur-Anzeige

Nach Einschalten des Senders erscheint im Display die Temperaturanzeige mit der gemessenen Raumtemperatur (z.B. 22° C).

Teleskopantenne

Zur Optimierung der Reichweite können Sie die Teleskopantenne (1) herausziehen.

Inbetriebnahme Empfänger (Elterngerät)

Stromversorgung

Sie können den Empfänger mit dem im Lieferumfang enthaltenen Steckernetzteil (6 V DC/200 mA), mit 3 handelsüblichen Alkaline-Batterien (Typ AAA) oder mit 3 handelsüblichen NiMH-Akkuzellen (550 mAh) betreiben.

Hinweis: Nutzen Sie grundsätzlich nur Zellen eines Typs und mischen Sie nie Zellen unterschiedlicher Kapazität oder Batterien und Akkuzellen! Wenn Sie den Empfänger mit handelsüblichen NiMH-Akkuzellen (550 mAh) betreiben möchten, können Sie zum Aufladen die im Lieferumfang enthaltene Ladeschale verwenden (siehe Abschnitt Nutzung der Ladeschale).

Achtung: Nutzen Sie die Ladeschale nur, wenn sich aufladbare Akkuzellen im Gerät befinden! Stellen Sie den Empfänger keinesfalls in die Ladeschale, wenn Sie das Gerät mit Alkaline-Batterien (= nicht wiederaufladbaren Zellen) bestückt haben: es besteht Explosionsgefahr!

Stromversorgung mit Steckernetzteil

Stecken Sie das Steckernetzteil in eine Steckdose (230 V/50 Hz) und verbinden Sie den Stecker mit der DC IN-Buchse (10).

Stromversorgung mit Batterien oder Akkuzellen

Öffnen Sie die Abdeckung (11) des Batteriefachs an der Rückseite des Geräts.

Legen Sie die Batterien oder Akkuzellen entsprechend der Polaritätsangaben in das Batteriefach ein.

Schließen Sie die Abdeckung des Batteriefachs.

Ein-/Ausschalten

Der Empfänger wird mit dem Kanalschalter (6) ein-/ausgeschaltet. Mit dem Einschalten wählen Sie zugleich einen der beiden zur Verfügung stehenden Kanäle (A oder B).

Nach dem Einschalten leuchtet die Betriebsanzeige (7) grün.

Hinweis: Sender und Empfänger müssen immer auf denselben Kanal eingestellt sein (beide A oder beide B).

Lautstärkeregelung

Mit dem Schieberegler (5) können Sie die Lautstärke stufenlos ändern:

Regler ganz rechts: hohe Lautstärke

Regler ganz links: niedrige Lautstärke

Geräuschpegel-Anzeige

Am Empfänger wird die Stärke des übertragenen Audiosignals durch rote LED angezeigt:

Eine rote LED: niedriger Geräuschpegel

Vier rote LED: hoher Geräuschpegel

Stand by-Modus

Wenn kein Geräusch vom Sender übertragen wird, schaltet der Empfänger automatisch in Stand by-Modus. Das Symbol erscheint.

Reichweitenkontrolle

Diese Funktion wird automatisch mit dem Einschalten der Geräte aktiviert.

Wenn sich der Empfänger außerhalb der Reichweite des Senders befindet oder der Sender nicht eingeschaltet ist und für ca. 5 Sek. kein Funkkontakt zwischen Sender und Empfänger besteht, leuchtet die Out of Range-LED (3) grün und das Out of Range-Symbol blinkt im Display.

Batterie-leer-Anzeige

Sind die Batterien verbraucht oder ist die Kapazität der Akkuzellen zu gering, so blinkt das Batteriesymbol ⊆ ⊃ im Display. Tauschen Sie die Batterien bzw. laden Sie die Akkuzellen. Alternativ können Sie auch das Steckernetzteil anschließen.

Teleskopantenne

Zur Optimierung der Reichweite können Sie die Teleskopantenne(1) herausziehen.

Überprüfung des Empfangsbereichs

Die Reichweite des stabo Babymonitor 400 beträgt (bei freier Sicht) bis 300 m. Die Reichweite ist jedoch stark abhängig von der Umgebung, in der die Geräte genutzt werden. Jedes „Hindernis“ (z.B. Zimmerwände, Geschossdecken aus Stahlbeton) zwischen Sender und Empfänger reduziert die Reichweite.

Hinweis: Wenn Sie die Geräte in Betrieb nehmen, prüfen Sie deshalb auch, ob Sie am Einsatzort ausreichend Empfang haben. Nutzen Sie z.B. ein Radiogerät und stellen es vor den Sender (Babygerät) - wenn die Übertragung im Empfänger (Elterngerät) zu hören ist, testen Sie, in welchem Umkreis ein einwandfreier Empfang gewährleistet ist.

Verlassen Sie mit dem Empfänger den Reichweitenradius so erscheint das Out of Range-Symbol im Display (siehe Abschnitt Reichweitenkontrolle).

Nutzung der Ladeschale

Wenn Sie den Empfänger mit handelsüblichen NiMH-Akkuzellen (550 mAh) betreiben möchten, können Sie zum Aufladen die im Lieferumfang enthaltene Ladeschale nutzen.

Achtung: Stellen Sie den Empfänger keinesfalls in die Ladeschale, wenn Sie das Gerät mit Alkaline-Batterien (= nicht wiederaufladbaren Zellen) bestückt haben: es besteht Explosionsgefahr!

Nutzen Sie die Ladeschale nur, wenn sich aufladbare Akkuzellen im Gerät befinden!

Stecken Sie das Steckernetzteil in eine Steckdose (230 V/50 Hz) und verbinden Sie den Stecker mit der DC IN-Buchse der Ladeschale.

Stellen Sie nun den Empfänger mit 3 ordnungsgemäß eingelegten NiMH-Akkuzellen (550 mA) in die Ladeschale.

Die Akkuzellen werden geladen, die Ladekontroll-LED leuchtet rot.

Nach Beendigung des Ladevorgangs schaltet die Ladekontroll-LED auf grün.

Entnehmen Sie dann den Empfänger aus der Ladeschale – belassen Sie das Gerät keinesfalls länger als 36 Std. in der Ladeschale!

Hinweis: Laden Sie die Akkuzellen erst dann erneut, wenn der Batterie-leer-Alarm erscheint (siehe Abschnitt Batterie-leer-Anzeige).

Entfernen Sie die Akkuzellen aus dem Empfänger, wenn Sie ihn über einen längeren Zeitraum nicht benutzen.

Fehlersuche

Keine Funktion! Überprüfen Sie die Stromversorgung (Netzteil/Batterien) bei Baby- und Elterngerät.

Keine Übertragung! Überprüfen Sie die Kanaleinstellung bei Baby- und Elterngerät.

Störgeräusche beim Empfang! Wechseln Sie beim Baby- und Elterngerät den Kanal.

Verringern Sie die Entfernung zwischen Baby- und Elterngerät.

Pfeifton (Rückkopplung)! Vergrößern Sie die Entfernung zwischen Baby- und Elterngerät.

Verringern Sie die Lautstärke am Elterngerät.

Pflegehinweise

Schützen Sie Ihr stabo Babymonitor 400 vor Hitze, Feuchtigkeit, Staub und starken Erschütterungen.

Reinigen Sie die Geräte nur mit einem trockenen, weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Halten Sie die Batteriekontakte sauber. Entfernen Sie Batterien bzw. Akkuzellen aus dem Gerät, wenn Sie es über einen längeren Zeitraum nicht nutzen.

Entsorgungshinweise

Leere Batterien/defekte Akkuzellen gehören nicht in den Hausmüll. Geben Sie sie (nur völlig entleert) in den entsprechenden Sammelstellen im Handel ab.

Geben Sie auch verbrauchte/defekte Geräte nicht in den Hausmüll, sondern liefern Sie sie bei Ihrem kommunalen Entsorger bzw. speziellen Elektronikschrott-Sammelstellen ab.

Technische Daten

Frequenz 40.665 \~ 40.695 MHz

Kanäle 2

Spannungsversorgung Netzteil: DC 6 V/ 200 mA oder

3 x Alkaline-Batterien Typ AAA

Reichweite bis 300 m (bei freier Sicht)

Abmessungen 98 x 62 x 30 mm

Gewicht 83 g

Important information

Als Hersteller dieses Geräts gewähren wir, die

stabo Elektronik GmbH, Münchewiese 16, 31137 Hildesheim/Deutschland eine selbständige Garantie gegenüber dem Verbraucher.

Die Garantieleistung erstreckt sich auf die kostenlose Beseitigung aller Fabrikations- und Materialfehler zum Zeitpunkt des Kaufs dieses Geräts (Beschaffenheitsgarantie).

Die Garantie gilt nicht für:

• Transportschäden,
• den Betrieb mit Zubehör, das nicht durch stabo für den Betrieb mit diesem Gerät freigegeben und entsprechend gekennzeichnet wurde
• Sicherungen, Anzeigenleuchten und Halbleiter, die durch fehlerhafte Bedienung beschädigt wurden,
• Geräte, die unbefugt geöffnet oder verändert wurden,
• Funktionen, die nicht in der Bedienungsanleitung beschrieben sind,
• Fehler durch unsachgemäße Handhabung, mutwillige Beschädigung, mechanische Überbeanspruchung, übermäßige Hitze oder Feuchtigkeitseinwirkung, ausgelaufene Batterien, falsche Versorgungsspannung oder Blitzschlag,
• Verbrauchsmaterialien (Akkupacks, Batterien)
• Fracht- oder Transportkosten.

Gewährleistungsansprüche gegenüber dem Händler aufgrund des Kaufvertrages bestehen gesondert neben diesen Garantiebestimmungen und werden hierdurch nicht eingeschränkt.

Dieser Garantie-Abschnitt ist nur gültig, wenn er vollständig ausgefüllt und unterschrieben ist.

Geräte-Typ:

Geräte-Nummer(n):

Gekauft bei: (Stempel oder genaue Anschrift des Händlers)

Kaufdatum:

Unterschrift des Händlers:

Gibt es Schwierigkeiten, das neue Gerät in Betrieb zu nehmen?

Hochwertige elektronische Geräte sind sehr komplex: kleine Ursachen haben manchmal große Wirkung! Viele Probleme lassen sich jedoch schnell und unkompliziert am Telefon lösen. Schicken Sie deshalb Ihr neues Gerät nicht gleich zurück,

STOP

sondern nutzen Sie die telefonische Beratung des stabo Service-Teams. Unsere Techniker kennen sich mit den Geräten sehr genau aus und stehen Ihnen gerne mit praktischen Tipps und kompetenten Ratschlägen zur Seite.

Sie erreichen uns Mo. bis Fr. von 9 -12 Uhr: Telefon [phone]

Halten Sie für das Gespräch das Gerät und die Bedienungsanleitung bereit.

stabo FÜR GUTE VERBINDUNG

stabo Elektronik GmbH · Münchewiese 14-16 · 31137 Hildesheim/Germany

Tel. [phone] · Fax: [phone]

Internet: www.stabo.de · E-Mail: [e-mail]
