BEDIENUNGSANLEITUNG 5665-UW RADEMACHER

Betriebs- und Montageanleitung für 50er Schalterprogramme

RolloHomeControl RADEMACHER

3650 05 72 (Ultraweiß)

3650 05 82 (Aluminium)

i Sehr geehrte Kunden...

...mit dem Kauf des Troll Comfort DuoFern haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen.

Der Troll Comfort DuoFern ist sowohl unter Aspekten des größten Komforts und der optimalen Bedienbarkeit als auch unter Gesichtspunkten der Solidität und Langlebigkeit entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.

Dahinter stehen alle hochqualifizierten Mitarbeiterinnen und Mitarbeiter aus dem Hause RADEMACHER.

Diese Anleitung...

...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung Ihres Troll Comfort DuoFern.

Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.

Bitte bewahren Sie diese Anleitung auf und übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer.

Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

i Inhaltsverzeichnis

1. Lieferumfang 6

2. Gesamtansicht - Bedienteil 7

3. Die Tastenfunktionen 8

4. Legende der Displaysymbole 9

5. Menüübersicht - Hauptmenü und Systemeinstellungen 10

5.1 Menüübersicht - Menü 9.8 Geräte- einstellungen / Menü 9.9 DuoFern Einstellungen .... 11

1. Zeichenerklärung 12

2. Allgemeine Sicherheitshinweise .... 13

3. Richtige Verwendung 14

4. Falsche Verwendung 15

5. Kurzbeschreibung 16

10.1 Kompatible Schalterprogramme ..... 18

10.2 Funktionstabelle im DuoFern Netzwerk 19

10.3 Funktionsübersicht 22

1. Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage 24

2. Sicherheitshinweise zum elektrischen Anschluss 26

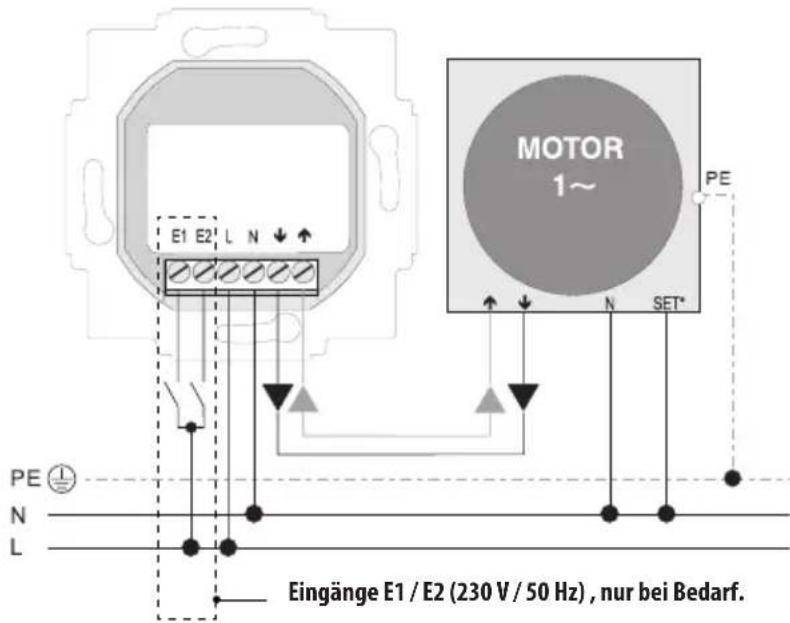

12.1 Anschluss eines Rohrmotors ...... 27

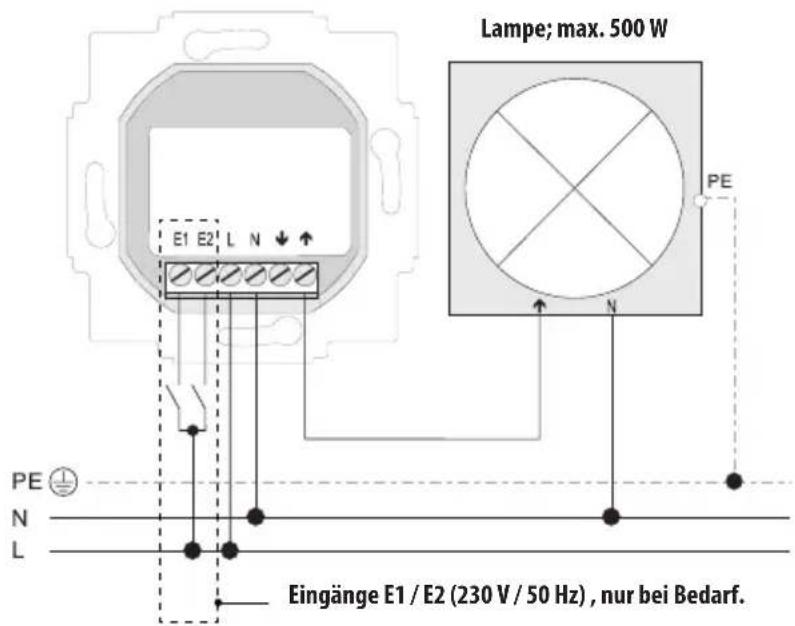

12.2 Anschluss einer Lampe 28

1. Montage 29

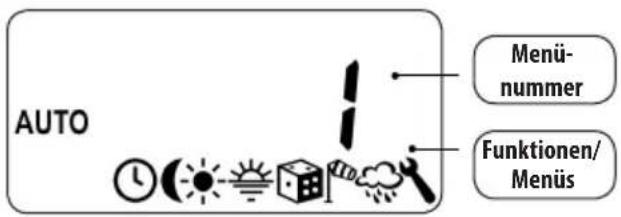

2. Kurzbeschreibung der Normalanzeige und des Hauptmenüs .... 30

14.1 Öffnen und Schließen der Menüs (Beispiel: Zufallsfunktion einschalten) .. 31

1. Erstinbetriebnahme mit dem Installationsassistenten 32

2. Manuelle Bedienung 36

16.1 Anfahren einer Zielposition .... 37

16.2 Anzeigen von Wetterdaten 38

1. DuoFern Einstellungen; Kurzbeschreibung .. 40

17.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten 42

17.2 Menü 9.9.2 - Den DuoFern Modus einstellen .... 45

17.3 Menü 9.9.3 - Den Sonnenmodus einstellen .... 48

17.4 Menü 9.9.4 - Wetterdaten ein-/ausschalten .... 51

17.5 Menü 9.9.5 - Die DuoFern-Adresse anzeigen .... 52

1. Menüübersicht / Hauptmenü .... 53

18.1 [AUTO] Automatikbetrieb; Kurzbeschreibung .... 54

18.2 Menü 1 - Automatikbetrieb ein-/ausschalten .... 55

18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbewchreibung..... 56

18.4 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen ...... 61

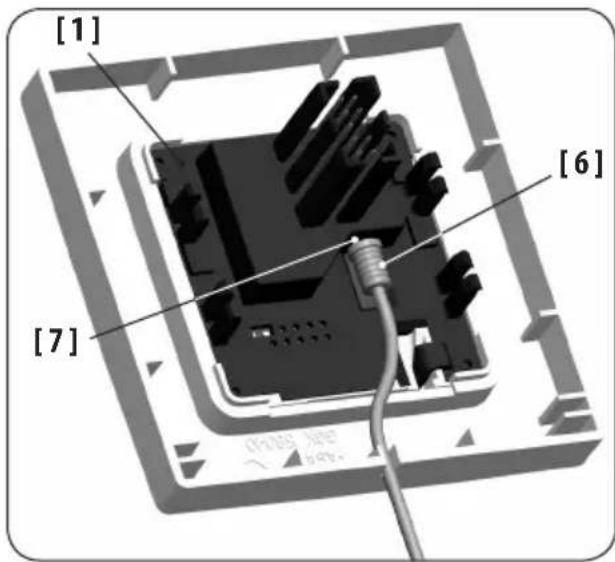

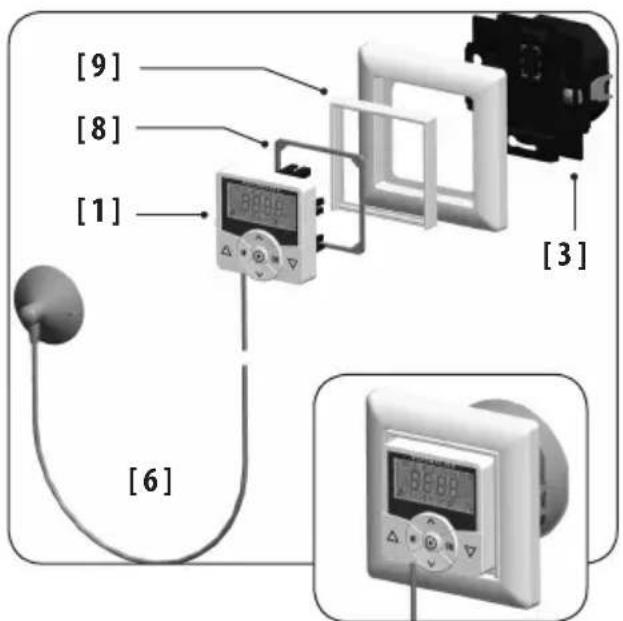

18.5 Einen lokalen Lichtsensor [6] anschließen 64

i Inhaltsverzeichnis

18.5.1 Lichtsensoranschluss bei Verwendung des mitgelieferten Abdeckrahmens [2]......65

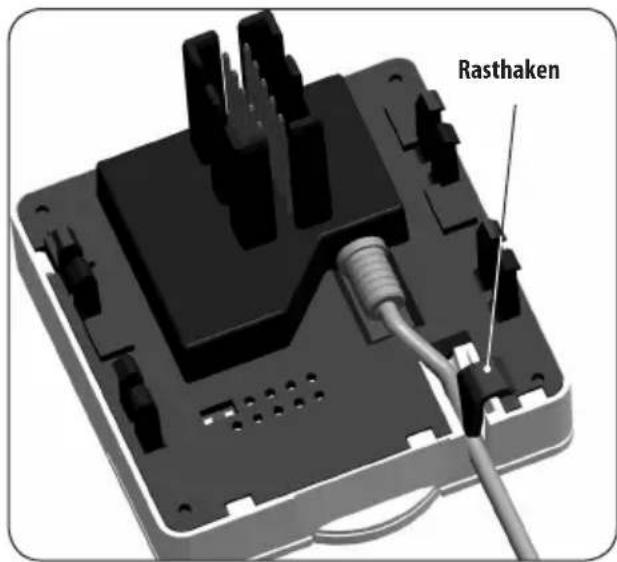

18.5.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller ..... 66

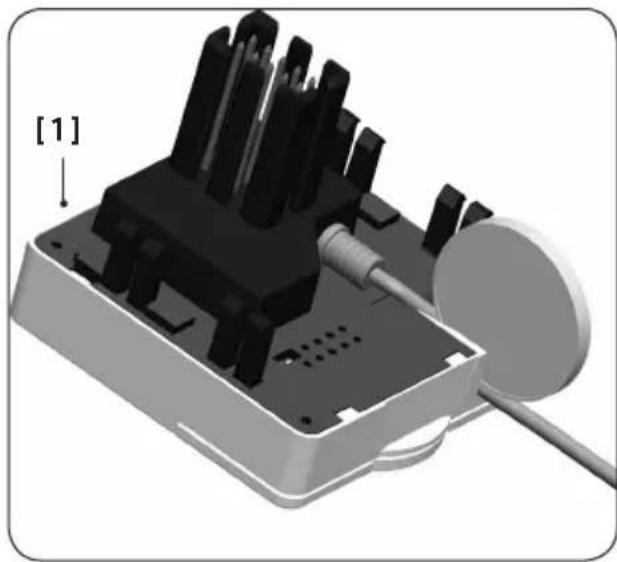

18.5.3 Den Lichtsensor [6] demontieren .... 68

18.6 Abenddämmerungsauto- matik; Kurzbeschreibung .... 69

18.6.1 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen ....71

18.7 Sonnenautomatik; Kurzbeschreibung .... 73

18.7.1 Menü 4 - Die Sonnenautomatik [ ] einstellen ..... 75

18.8 Morgendämmerungsautomatik [ ]; Kurzbeschreibung ..... 78

18.8.1 Menü 5 - Die Morgendämmerungszeit [ ] anpassen ..... 78

18.9 Menü 6 - Die Zufallsfunktion [ ] einstellen .... 80

18.10 Windautomatik [ ]; Kurzbeschreibung .... 81

18.10.1 Menü 7 - Die Windautomatik [ ] einstellen ..... 82

18.11 Regenautomatik [ ]; 🌿 Kurzbeschreibung .... 83

18.11.1 Menü 8 - Die Regenautomatik [ ] einstellen ..... 84

1. Das Menü 9 - Systemeinstellungen [ ] Kurzbeschreibung ....85

19.1 Menü 9.1 - Uhrzeit und Datum [ ] einstellen ....86

19.2 Menü 9.2 - Motor-Laufzeit einstellen ....87

19.3 Menü 9.3 - Lüftungsposition [ ] einstellen 89

19.4 Menü 9.4 - Postleitzahl [ PLZ ] einstellen .... 91

19.5 Menü 9.5 - Schaltzeitprogramm [ ] wählen 92

19.6 Menü 9.6 - Die Blockiererkennung [ ] einstellen .... 94

19.7 Menü 9.7 - Jalousiemodus [ /T] 注 Kurzbeschreibung .... 97

19.8 Das Menü 9.8 - Geräteeinstellungen [ ]; Menüübersicht ..... 99

19.8.1 Menü 9.8.1 - Automatische Sommer-/Winterzeitumstellung ein-/ausschalten ... 100

19.8.2 Menü 9.8.2 - Displaykontrast einstellen .... 101

19.8.3 Menü 9.8.3 - Displaybeleuchtung einstellen...... 101

i Inhaltsverzeichnis

19.8.4 Menü 9.8.4 - Uhrmodus einstellen .... 102

19.8.5 Menü 9.8.5 - Tastensperre ein-/ausschalten .... 103

19.8.6 Menü 9.8.6 - Eingänge E1 / E2 konfigurieren .... 104

19.8.7 Menü 9.8.7 - Drehrichtungs- umkehr ein-/ausschalten .... 106

19.8.8 Menü 9.8.8 - Lichtfunktion; Kurzbeschreibung ..... 107

19.8.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen ..... 110

19.8.10 Menü 9.8.0 - Softwareversion anzeigen .... 113

1. Software-Reset (Den Auslieferungs-zustand wieder herstellen.) 114

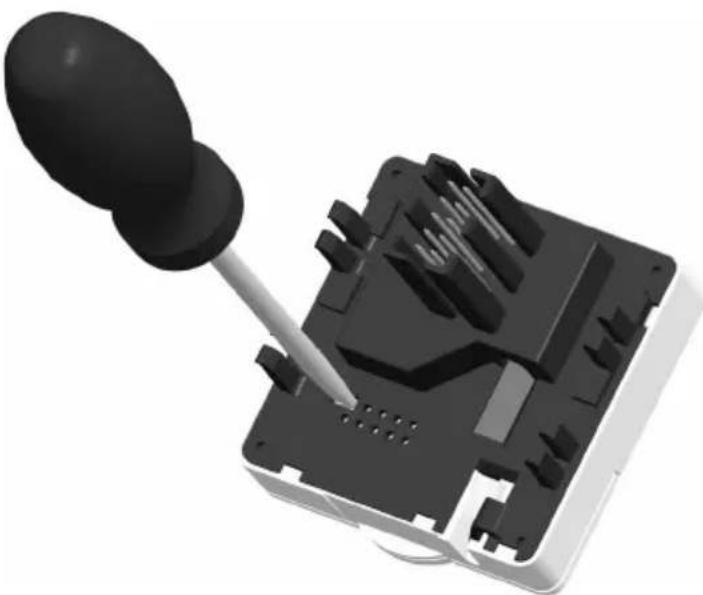

2. Hardware-Reset 115

3. Demontage 116

4. CE-Zeichen und EG-Konformität 117

5. Technische Daten 118

6. Werkseinstellungen 118
7. Zeitzonentabelle 120
8. Zubehör 122
9. Garantiebedingungen 123

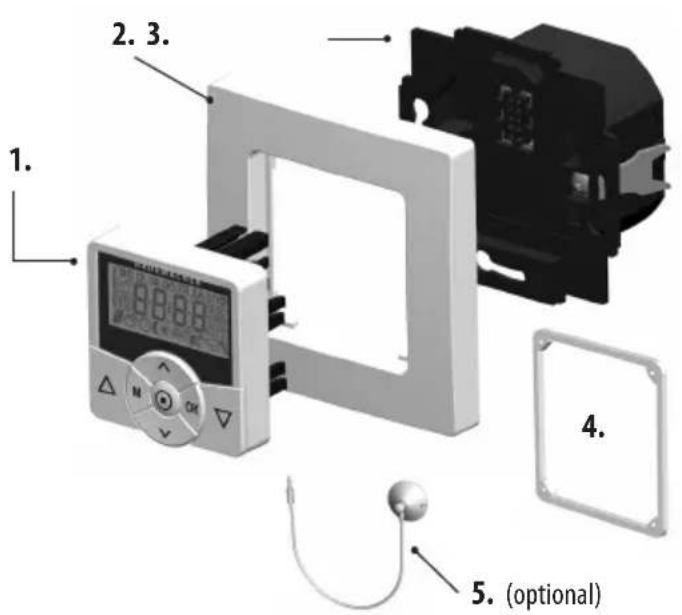

i 1. Lieferumfang

1. 2. 3. 4. 5. (optional)

Legende

1. Bedienteil (50 x 50 mm)
2. Abdeckrahmen
3. Installationsgehäuse
4. Abstandshalter, s. Seite 67
5. Lichtsensor (optional), Zubehör, s. Seite 122
6. 1 x Bedienungsanleitung (ohne Abbildung)

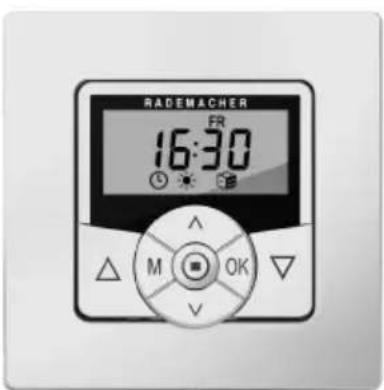

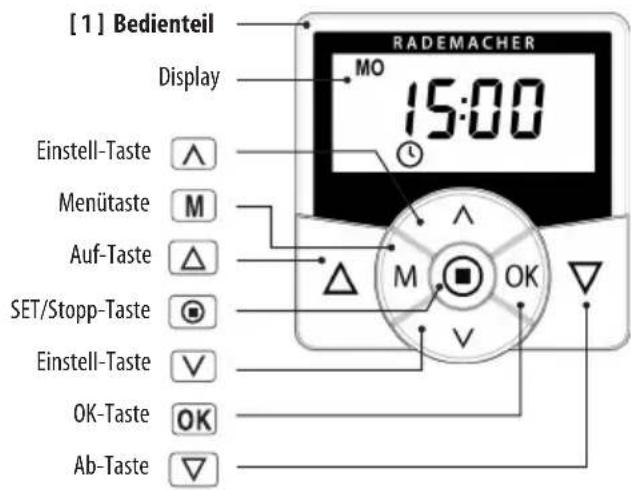

i 2. Gesamtansicht - Bedienteil

D

[1] Bedienteil RADEMACHER Display MO 15:00 Einstell-Taste ▲ Menütaste M Auf-Taste △ SET/Stopp-Taste ◎ Einstell-Taste √ OK-Taste OK Ab-Taste ▽

Anschlussbuchse für den Lichtsensor.

Montage, s. Seite 65

i 3. Die Tastenfunktionen

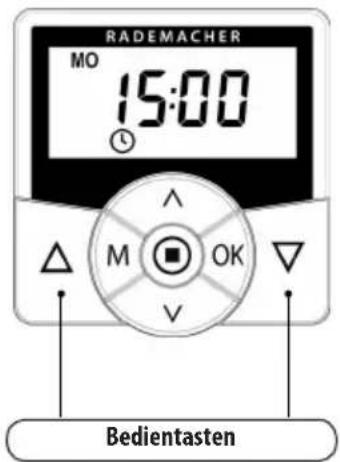

Die Bedientasten [Auf / Ab ]

◆ Manuelle Bedienung [ Auf △/ Ab ▽].

SET/Stopp-Taste, [☐]

◆Manueller Stopp der Rollladenfahrt.
◆Einstellen (setzen) verschiedener Funktionen.

Menütaste, [M]

◆Das Hauptmenü öffnen.
◆Einen Schritt zurück bzw. zurück zur Normalanzeige.

Die Einstelltasten, [Λ]V

◆ Den gewünschten Menüpunkt auswählen.
◆Einstellen der Parameter (mehr / weniger) / bei längerem Drücken einer Taste erfolgt ein schneller Ziffernlauf.

[OK]-Taste

Das ausgewählte Menü bestätigen und öffnen.
◆Eingaben bestätigen.
◆ Weiter zur nächsten Eingabe.

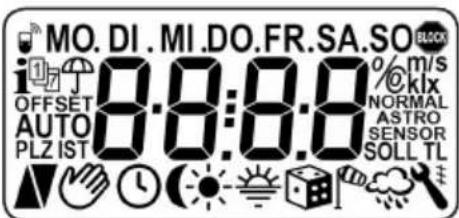

i 4. Legende der Displaysymbole

MO. DI . MI. DO. FR. SA. SO BLOCK i12 OFFSET AUTO PLZ IST 0:8:8:8 0 / m/s @ klx NORMAL ASTRO SENSOR SOLL TL

[MO ... SO]	Wochentage
88:88	Uhrzeit / Einstellparameter
	DuoFern Symbol
i	Informationen
	Schaltzeitprogramm
	Regenanzeige
[OFFSET]	OFFSET (bei Astrozeit)
[SET]	Einstellung

[AUTO]	Automatikbetrieb
[PLZ]	Postleitzahl
[IST]	IST-Wert
	Fahrtrichtung - Auf / Ab
	Automatikbetrieb aus
	Schaltzeiten
	Abenddämmerungsautomatik
	Sonnenautomatik
	Morgendämmerungsautomatik
	Zufallsfunktion
	Windautomatik
	Regenautomatik
	Systemeinstellungen

[SOLL]	SOLL-Wert
‡	Wendeautomatik
[T]	Tipp-Betrieb
[L]	Lichtfunktion
[NORMAL]	Schaltzeitmodi
[ASTRO]
[SENSOR]
BLOCK	Blockiererkennung
[%]	Position (Prozent)
[°C]	Temperatur (°C)
[m/s]	Windgeschwindigkeit(Meter/Sekunde)
[klx / lx]	Helligkeit(klx = Kilolux / lx = Lux)

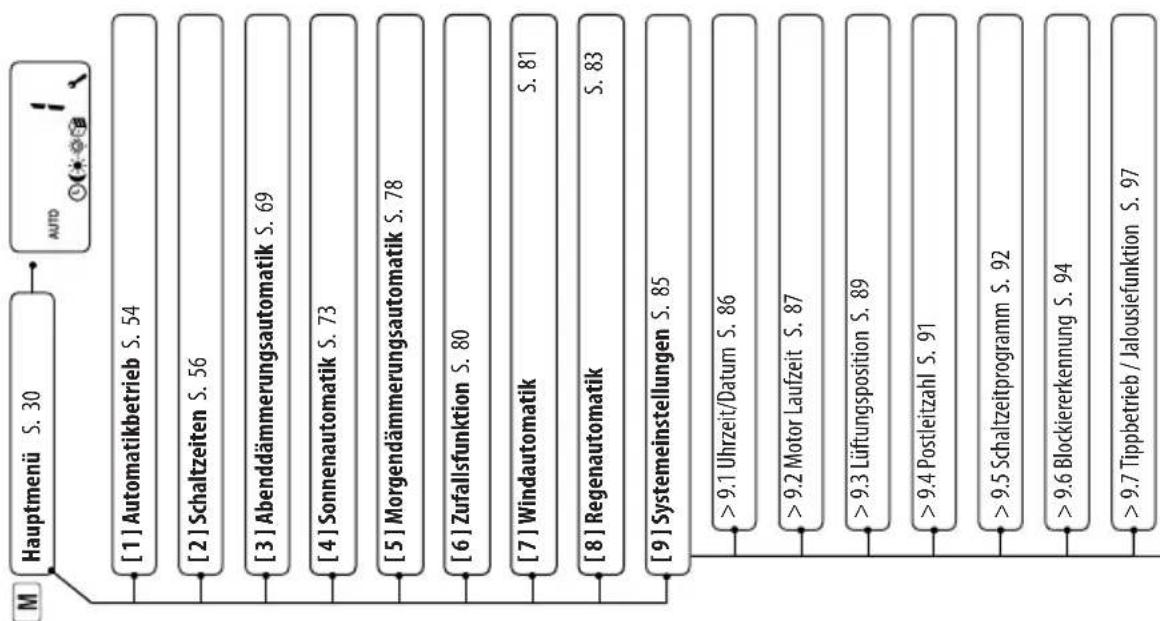

i 5. Menüübersicht - Hauptmenü und Systemeinstellungen


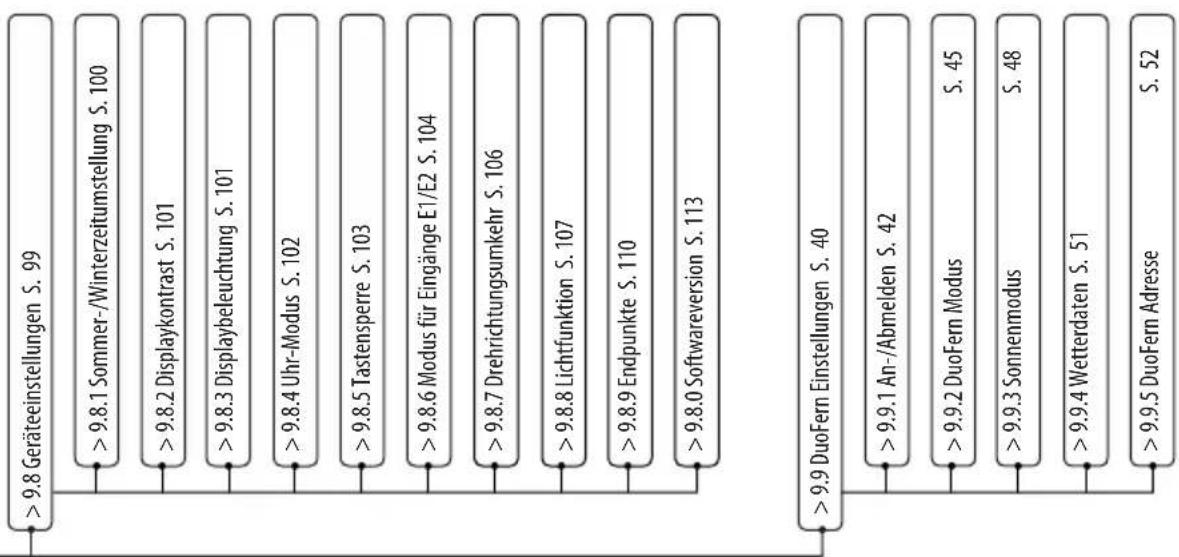

i 5.1 Menüübersicht - Menü 9.8 Geräteeinstellungen / Menü 9.9 DuoFern Einstellungen

i 6. Zeichenerklärung

Lebensgefahr durch Stromschlag.

Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Person.

Hier geht es um Ihre Sicherheit.

Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise.

HINWEIS / WICHTIG / ACHTUNG

Auf diese Weise machen wir Sie auf weitere, für die einwandfreie Funktion, wichtige Inhalte aufmerksam.

Bitte lesen Sie die Bedienungsanleitung des an dieser Stelle beschriebenen externen Gerätes (z. B. eines Rohrmotors).

i 7. Allgemeine Sicherheitshinweise

Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag.

Der elektrische Anschluss und alle Arbeiten an elektrischen Anlagen müssen durch eine zugelassene Elektrofachkraft nach dem Anschlussplan in dieser Anleitung erfolgen, s. Seite 27.
◆ Führen Sie alle Montage- und Anschlussarbeiten nur im spannungslosen Zustand aus.

Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu Sachschäden führen (Stromschlag, Kurzschluss).

◆Verwenden Sie niemals defekte oder beschädigte Geräte. Wenden Sie sich in diesem Fall bitte an unseren Service, s. Seite 124.

Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.

◆Es darf Kindern nicht erlaubt werden, mit dem Troll Comfort DuoFern zu spielen.
◆Unterweisen Sie alle Personen im sicheren Gebrauch des Troll Comfort DuoFern.
◆Verhindern Sie dass Personen mit eingeschränkten Fähigkeiten sowie Kinder mit ortsfesten Steuerungen spielen.
◆Ziehen Sie das Bedienteil niemals während des Betriebs vom Installionsgehäuse ab.

i 8. Richtige Verwendung

Verwenden Sie den Troll Comfort DuoFernausschließlich zum Anschluss und zur Steuerung eines Rohrmotors für:

◆Rollläden
◆Jalousien und Lamellen
Markisen

oder

◆Zur Steuerung von Lampen oder anderen elektrischen Verbrauchern

Einsatzbedingungen:

◆Der Rohrmotor muss über mechanische oder elektronische Endlagenschalter verfügen.
◆ Betreiben Sie den Troll Comfort DuoFern nur in trockenen Räumen.

◆Für den elektrischen Anschluss muss am Einbauort ein 230 V / 50 Hz Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein.
Der Einbau und der Betrieb des Troll Comfort DuoFern ist nur für solche Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.

WICHTIG

Funkanlagen die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen.

i 9. Falsche Verwendung

Die Verwendung des Troll Comfort DuoFern für andere als die zuvor genannten Anwendungsbereiche ist nicht zulässig und gilt als nicht bestimmungsgemäß.

◆Verwenden Sie das DuoFern Funksystem und seine Komponenten (z. B. Troll Comfort DuoFern) nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder mit erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.

◆Montieren Sie den Troll Comfort DuoFern nicht im Außenbereich.

i 10. Kurzbeschreibung

Der Troll Comfort DuoFern dient zur Steuerung von Rollläden, Jalousien, Lamellen oder Markisen durch den Anschluss eines entsprechenden Rohrmotors, Lampen (oder anderen elektrischen Verbauchern).

Der Troll Comfort DuoFern kann sowohl individuell vor Ort bedient als auch in einem DuoFern Netzwerk betrieben werden.

DuoFern Empfänger (Aktoren) und Sender müssen mit dem DuoFern Netzwerk verbunden werden.

HINWEIS

Eine ausführliche Beschreibungen der unterschiedlichen Funktionen, Einstellmöglichkeiten und möglichen Kombinationen zum DuoFern System erhalten Sie unter:

http://www.rademacher.de/duofern.

Zentrale Steuerung von DuoFern-Geräten mit einem Troll Comfort DuoFern.

Im DuoFern Netzwerk sind üblicherweise die DuoFern Handzentrale oder der HomePilot (mit der zugehörigen Bedienoberfläche) die zentralen Steuerungen.

Alternativ können Sie auch den Troll Comfort DuoFern als zentrale Steuerung verwenden. Dazu müssen Sie den entsprechenden DuoFern Modus einstellen.

Die folgenden DuoFern Modi können ausgewählt werden, s. Seite 45.

[1] = DuoFern Empfänger

[3] = Lokaler Betrieb (Werkseinstellung)

i 10. Kurzbeschreibung

Rollladensteuerung

Es besteht die Möglichkeit, den Rollladen zu automatisieren.

Manuelle Bedienung

Die manuelle Bedienung des angeschlossenen Rohrmotors ist mit Hilfe der Bedientasten jederzeit möglich.

Zentrale Steuerung mehrerer Troll Standard

Alternativ zum Anschluss eines Rohrmotors kann der Troll Comfort DuoFern auch als zentrale Steuerung für mehrere Troll Standard verwendet werden. Weitere Anschluss- und Schaltungsbeispiele finden Sie auf unserer Internetseite: www.rademacher.de

Externe Steuerung über zwei Eingänge E1 und E2

Der Troll Comfort DuoFern verfügt über zwei konfigurierbare EingängeE1 und E2 (230 V/50 Hz) zum Anschluss externer Signalgeber (z. B. Jalousieschalter / Umweltsensoren etc.), s. Seite 104.

Kurzbeschreibung der Blockiererkennung

Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlast oder Blockierung abschalten, s. Seite 94.

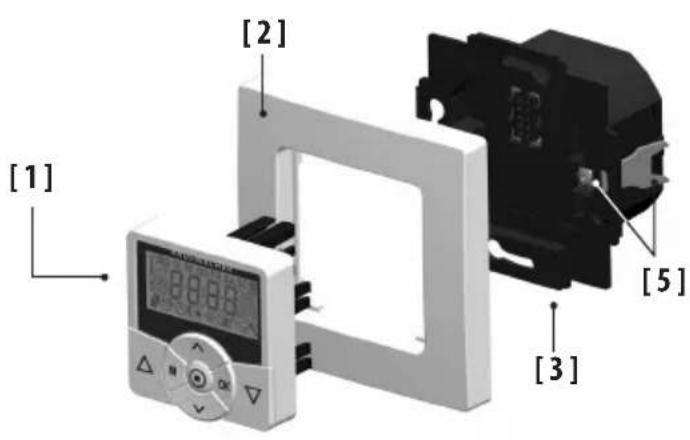

Montage

Mit einem entsprechenden Zwischenrahmen 50 x 50 (DIN 49075) kann der Troll Comfort DuoFern in die handelsüblichen Schalterprogramme integriert werden. Geeignete Schalterprogramme finden Sie auf der folgenden Seite.

10.1 Kompatible Schalterprogramme (siehe auch www.rademacher.de)

Hersteller Schalterprogramm

BERKER	Arsys / K1 / S1
BUSCH-JAEGER	Busch-Duro 2000 Si / Reflex Si / alpha exclusive / alpha nea / solo / impuls
GIRA	Standard-System / S-Color-System / Edelstahl Programm / Standard 55
JUNG	CD 500 / ST 550 / LS 990 / CDplus wie CD jedoch mit Farbringen
MERTEN	M1 / Atelier / Artec / Trancent / Antik Neu
PEHA	Standard / Dialog / Aura
LEGRAND	Creo / Tenara
VEDDER	Alessa (plus)

HINWEIS

• Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen 50 x 50 * (DIN 49075) erforderlich.
• Bei einigen Schalterprogrammen ist zur Verwendung des RADEMACHER Lichtsensors** die Montage des mitgelieferten Abstandshalters [8] erforderlich.

* nicht im Lieferumgang enthalten

** Zubehör, s. Seite 122.

i 10.2 Funktionstabelle im DuoFern Netzwerk

DuoFern HomePilot
DuoFern Umweltsensor
DuoFern Handzentrale
* WR ConfigTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
DuoFern Funktionen Wertebereich Werkseinstellung			A B C D E F G
1. Manuelle Bedienung Auf / Stopp / Ab -			●●●●●●
2. direktes Anfahren einer gewünschten %-Position 0% - 100% -								●
3. Manuellbetrieb ein / aus ein / aus aus					●●●●●
4. Zeitautomatik ein / aus	ein / aus	ein			●●●●●
5. Zufallsfunktion	-	-			●●●
6. Morgendämmerungsfunktion	-	-			●●●●●
7. Morgendämmerungsautomatik ein / aus	ein / aus	aus			●●●●●
8. Abenddämmerungsfunktion	-	-			●●●●●
9. Abenddämmerungsautomatik ein / aus	ein / aus	aus			●●●●●

* Die Software „WR ConfigTool“ können Sie von unserer Internetseite www.rademacher.de herunterladen.

i 10.2 Funktionstabelle im DuoFern Netzwerk

DuoFern Funktionen Wertebereich Werkseinstellung			A B	C D	E F G
10. Sonnenfunktion --					●			●
11. Sonnenautomatik ein / aus ein / aus aus					●●●●
12. Sonnenposition	0% - 100%	50%				●●●
13. Windfunktion	--							●
14. Windautomatik ein / aus	ein / aus aus					●●●
15. Drehrichtung Wind	Auf / Ab	Auf				●●●
16. Regenfunktion	--							●
17. Regenautomatik ein / aus	ein / aus aus					●●●
18. Drehrichtung Regen	Auf / Ab	Auf				●●●
19. Laufzeit	2 s - 150 s	150 s				●●●
20. Lüftungspositionsfunktion	ein / aus aus					●●●
21. Lüftungsposition	1% - 99%	80%				●●●
22. Drehrichtungsumkehr ein / aus aus			●●●●●●
23. Verbindungstest	--							●	●
24. Verbinden mit Funkcode **	--					●●●
25. Endpunkteinstellung v. RADEMACHER Rohmotoren über Funk **	--			●			●

** wird nicht vom Troll Comfort DuoFern unterstützt.

i 10.2 Funktionstabelle im DuoFern Netzwerk

DuoFern Funktionen Wertebereich Werkseinstellung			A B	C D	E F G
26. Reset über Funk (3-Stufig) --						●			●
27. Einknopf-Bedienung --
28. Tipp-Betrieb --				●			●
29. Jalousiemodus ein / aus aus						●●		●
30. Standard-Lamellenposition #	0 % - 100 %	0 %				●			●
31. aut. Wenden nach manuellem Stopp Richtung "Ab" #	ein / aus	ein				●			●
32. aut. Wenden in Sonnenposition #	ein / aus	aus				●			●
33. aut. Wenden in Lüftungsposition #	ein / aus	aus				●			●
34. aut. Wenden nach Anfahren einer %-Position #	ein / aus	ein				●			●
35. Lamellenlaufzeit #	100 ms - 5000 ms	1500 ms (1,5 s)				●			●
36. Motor Totzeit	0 ms / 160 ms / 480 ms	0 ms (aus)				●			●
37. Manuelle Bedienung Licht ##	ein / aus	-				●			●
38. Geräte- / Lichtmodus ##	Geräte- / Lichtmodus	Lichtmodus				●			●
39. Treppenhausfunktion ##	ein / aus	aus				●			●
40. Treppenhauszeit (Impulsdauer) ##	100 ms - 3276 s	3 Minuten (180 s)				●			●

nur bei eingeschaltetem Jalousiemodus /## nur bei eingeschalteter Lichtfunktion

i 10.3 Funktionsübersicht

◆ Display-Hintergrundbeleuchtung
◆ Installationsassistent für einfache Inbetriebnahme
◆Einstellbare Blockiererkennung für mechanische Rohrmotoren
◆Manuelle Bedienung vor Ort
◆Direkte Einstellung und Anfahrt einer Zielposition
◆Automatikbetrieb ein-/ausschalten
◆Einfache Konfiguration durch menügeführte Bedienung
◆Schaltzeiten
■Einstellbare Öffnungs- [ ] und Schließzeiten [ ] für Ihren Rollladen
◆Schaltzeitprogramm:
Wochenschaltzeiten
— Ein Schaltzeitenpaar [▲/▼] für [M0...S0]

■Werktags - und Wochenendschaltzeiten
— Ein Schaltzeitenpaar [▲/▼] für [MO...FR]
— Ein Schaltzeitenpaar [▲/▼] für [SA + SO]

■Einzeltagesschaltzeiten

—Ein Schaltzeitenpaar [ ▲ ] für jeden einzelnen Wochentag [ MO / DI / MI / DO / FR / SA / SO ]

■Einen zweiten Schaltzeitenblock aktivieren –doppelte Schaltzeiten (s. Seite 57/92)

◆Abenddämmerungsautomatik

■Abenddämmerungsfunktion mit Astroprogramm

■Abenddämmerungsfunktion mit Lichtsensor

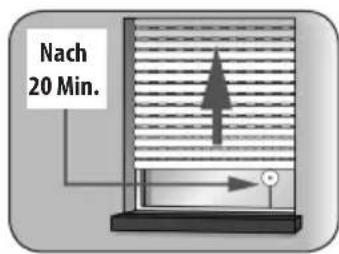

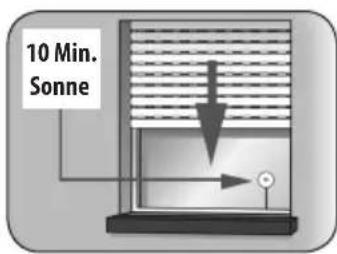

◆ Sonnenautomatik (mit Lichtsensor)

◆Morgendämmerungsautomatik mit Astroprogramm

◆Zufallsfunktion (zufällige Verzögerung von 0 bis 30 Minuten)

i 10.3 Funktionsübersicht

◆Lüftungsposition
◆Endpunkteinstellung
◆Tastensperre
◆Jalousiemodus
■Wendeautomatik
■Tippbetrieb
■Einstellung der Laufzeit
◆Windautomatik
◆Regenautomatik
◆ Lichtfunktion (Steuerung von elektrischen Verbrauchern)
◆Drehrichtungsumkehr ein-/ausschalten
◆ Automatische Sommer-/Winterzeitumstellung
◆Dauerhafte Speicherung der Einstellungen
◆ Externe Steuerung über zwei konfigurierbare Eingänge E1 / E2

Beschreibung und Einstellung der einzelnen Funktionen

Eine genaue Beschreibung der einzelnen Funktionen und deren Einstellung folgt ab Seite 30.

DuoFern Einstellungen

Die für den Einsatz im DuoFern Netzwerk notwendigen Einstellungen werden ab Seite 40 beschrieben.

i 11. Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage

Montage und elektrischer Anschluss des Troll Comfort DuoFern dürfen nur mit dem beiliegenden Installationsgehäuse [3] erfolgen.

Die Anschlussklemmen [4] befinden sich an der Unterseite des Installationsgehäuses [3].

Die Installationsgehäuse anderer Varianten der Troll-Steuerung sind nicht kompatibel.

Vor der Montage bzw. vor dem endgültigen elektrischen Anschluss müssen die Endanschläge des Rohrmotors eingestellt sein.

◆ Falls noch keine Endanschläge eingestellt sind, müssen unbedingt beide Endpunkte des Rohrmotors eingestellt werden, da es sonst zu Funktionsstörungen kommen kann.
◆ Beachten Sie dazu unbedingt die Angaben in der Bedienungsanleitung des jeweiligen Rohrmotors.

i 11. Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage

Parallelschaltung von elektronischen Rohrmotoren

Sie können maximal 3 parallel schaltbare Rohrmotoren an den Troll Comfort DuoFern anschließen (z.B. elektronische Rohrmotoren von RADEMACHER).

Lesen Sie dazu unbedingt die Bedienungsanleitung der jeweiligen Rohrmotoren.

Parallelschaltung von mechanischen Rohrmotoren

Für die Parallelschaltung von mechanischen Rohrmotoren ist ein Trennrelais erforderlich.

Voraussetzungen für die Blockiererkennung

Die Blockiererkennung ist nur funktionsfähig, wenn ein mechanischer Rohrmotor angeschlossen ist.

Funktion der Eingänge E1 und E2

Beide Eingänge können unabhängig voneinander konfiguriert werden. Je nach Verwendungszweck und angeschlossenem Signalgeber können Sie im Menü 9.8.6 die Funktion der Eingänge einstellen, s. Seite 104.

Anschluss- und Schaltungsbeispiele finden Sie auf unserer Internetseite: www.rademacher.de

i 12. Sicherheitshinweise zum elektrischen Anschluss

Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag.

Der elektrische Anschluss und alle Arbeiten an elektrischen Anlagen müssen durch eine zugelassene Elektrofachkraft nach den Anschlusshinweisen in dieser Anleitung erfolgen.
◆ Führen Sie alle Montage- und Anschlussarbeiten nur im spannungslosen Zustand aus.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
Vergleichen Sie vor dem Anschluss die Angaben zu Spannung/Frequenz auf dem Gerät mit denen des örtlichen Netzbetreibers.

Eine falsche Verdrahtung kann zum Kurzschluss und zur Zerstörung des Gerätes führen.

◆ Beachten Sie die Anschlussbelegung im Anschlussplan.
◆ Beachten Sie alle Angaben zum elektrischen Anschluss in der Bedienungsanleitung Ihres Rohrmotors und der externen Steuerung (bei Verwendung an E1/E2).

Der Anschluss einer zweiten Phase an E1 oder E2 führt zur Zerstörung des Troll Comfort DuoFern.

Bei Verwendung der Eingänge E1 / E2 müssen diese immer an der gleichen Phase angeschlossen werden.
Wird eine andere Phase angeschlossen, liegt die falsche Netzspannung (380 V / 50 Hz) an den Eingängen und zerstört den Troll Comfort DuoFern.

i 12.1 Anschluss eines Rohrmotors

E1 E2 L N ↓ ↑ MOTOR 1~ PE N L Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf.

Anschluss der weißen

Setzleitung (SET) von

RADEMACHER-Rohrmotoren

* Die weiße Setzleitung (SET) von RADEMACHER-Rohrmotoren muss am Neutralleiter [N] angeschlossen werden um einen störungsfreien Betrieb des Rohrmotors zu gewährleisten.

i 12.2 Anschluss einer Lampe

Bei Bedarf kann statt eines Rohrmotors, z. B. auch eine Gartenlampe (oder andere elektrische Verbraucher) angeschlossen und mit Hilfe der Lichtfunktion gesteuert werden, s. Seite 107, Menü 9.8.8 [ Lichtfunktion einstellen ].

HINWEIS:

Die maximale Schaltleistung beträgt 500 W.

Lampe; max. 500 W E1 E2 L N ↑ PE N L Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf.

i 13. Montage

Der Troll Comfort DuoFern ist zur Unterputzmontage vorgesehen. Sie benötigen dazu eine 58er Unterputzdose, wir empfehlen eine tiefe Dose zu verwenden.

1. Das Stromnetz spannungslos schalten.
2. Den elektrischen Anschluss gemäß Anschlussplan (s. Seite 27 / 28) vornehmen.
3. Die Anschlussleitungen in der Unterputzdose verlegen.
4. Das Installationsgehäuse [3] in die Unterputzdose einsetzen und mit den Schrauben der Befestigungskrallen [5] fixieren.
5. Den Abdeckrahmen [2] aufsetzen.
6. Das Bedienteil [1] vorsichtig in das Installationsgehäuse [3] einstecken.
7. Die Netzspannung wieder einschalten.
   Montage des Lichtsensors, s. Seite 64.

i 14. Kurzbeschreibung der Normalanzeige und des Hauptmenüs

Die Normalanzeige (Beispiel) Das Hauptmenü

MO 15:00

◆Anzeige des aktuellen Wochentags und der Uhrzeit.
◆ Anzeige der aktivierten Funktionen.
◆Die manuelle Bedienung des Troll Comfort DuoFern ist nur in der Normalanzeige möglich.

AUTO Menü- nummer Funktionen/ Menüs

◆Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs.
◆Im Hauptmenü ist keine manuelle Bedienung möglich.
- Während der Einstellungen werden keine automatischen Schaltbefehle ausgeführt.
◆Erfolgt bei aktiviertem Menü ca. 120 Sekunden lang keine Tastenbetätigung, erscheint automatisch wieder die Normalanzeige. Einstellungen werden dennoch übernommen.

i 14.1 Öffnen und Schließen der Menüs (Beispiel: Zufallsfunktion einschalten)

1. Das Hauptmenü öffnen. Durch Drücken der [M]-Taste in der Normalanzeige.

2. Das gewünschte Menü bzw. die Menünummer auswählen.

3. Das ausgewählte Menü durch Drücken der [OK]-Taste öffnen.

M AUTO

Das ausgewählte Menü wird durch ein blinkendes Symbol angezeigt.

1. Die gewünschte Einstellung vornehmen und mit [OK] bestätigen.

2. Danach erscheint wieder das Hauptmenü.

HINWEIS

In jedem Menü kann man durch Drücken der [M]-Taste zur Normalanzeige wechseln.

i 15. Erstinbetriebnahme mit dem Installationsassistenten

Um den Troll Comfort DuoFern einfach und schnell zu konfigurieren steht Ihnen ein Installationsassistent zur Verfügung. Dieser wird Sie bei einer Erstinbetriebnahme oder nach einem Software-Reset (s. Seite 114) automatisch durch die ersten Grundeinstellungen führen.

Den Installationsassistenten verlassen

Drücken Sie die [M]-Taste eine Sekunde lang, falls Sie den Installationsassistenten vorzeitig beenden wollen.

Betriebsbereitschaft

Der Troll Comfort DuoFern ist nach dem Beenden des Installationsassistenten betriebsbereit.

Darüber hinaus können Sie jederzeit im Hauptmenü und in den Systemeinstellungen weitere individuelle Anpassungen vornehmen bzw. ändern.

1. Die Uhrzeit einstellen und bestätigen.

HINWEIS

Durch längeres Drücken einer Einstelltaste beginnt ein schneller Ziffernlauf.

1. Das Datum einstellen und bestätigen.

A V OK 1.01 [Tag.Monat]

1. Das Jahr einstellen und bestätigen.

i 16. Erstinbetriebnahme mit dem Installationsassistenten

1. Die ersten beiden Ziffern Ihrer deutschen Postleitzahl [ PLZ ] oder die gewünschte internationale Zeitzone einstellen und bestätigen.

Zeitzonentabelle, s. Seite 120

1. Die Öffnungszeit [▲] einstellen und bestätigen.

Voreinstellung: Die Öffnungszeit gilt für die ganze Woche [MO...SO].

Bei Bedarf können Sie später im Menü [9.5] zwischen drei Schaltzeitprogrammen auswählen, s. Seite 92.

a) Den Schaltzeitmodus für die Öffnungszeit [ ] einstellen.

NORMAL

Der Rollladen fährt zur eingestellten Öffnungszeit nach oben.

ASTRO

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben.

Schaltzeitmodus >

♦NORMAL ♦ASTRO

Die eingestellte Öffnungszeit wird als „frühestens um xx:xx Uhr“ gewertet.

s. Seite 56

i 16. Erstinbetriebnahme mit dem Installationsassistenten

b) Wurde [ASTRO] ausgewählt, erscheint die für den aktuellen Tag berechnete Öffnungszeit.
c) Weiter zur Einstellung der Schließzeit.
6. Die Schließzeit [▼] einstellen und bestätigen.

Voreinstellung:

Die Schließzeit gilt für die ganze Woche [MO...SO].

OK

Bei Bedarf können Sie später im Menü [9.5] zwischen drei Schaltzeitprogrammen auswählen, s. Seite 92.

a) Den Schaltzeitmodus für die Schließzeit [▼] einstellen.

NORMAL

Der Rollladen fährt zur eingestellten Schließzeit nach unten.

ASTRO

Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten.

♦NORMAL ♦ASTRO ♦SENSOR

Die eingestellte Schließzeit wird als „spätestens um xx:xx Uhr“ gewertet.

i 16. Erstinbetriebnahme mit dem Installationsassistenten

SENSOR

Der Rollladen fährt täglich zu der vom Lichtsensor gemessenen Dämmerung nach unten.

Schaltzeitmodus >

b)

Wurde [ASTRO] ausgewählt, erscheint die für den aktuellen Tag berechnete Schließzeit.

c)

Die Einstellungen bestätigen.

Die eingestellte Schließzeit wird als „spätestens um xx:xx Uhr“ gewertet.

s. Seite 56

OK

1. Nach der letzten

Einstellung erscheint die Normalanzeige.

Der Troll Comfort DuoFern ist jetzt betriebsbereit.

Beispiel

HINWEIS

Es besteht die Möglichkeit einzelne Schaltzeiten zu deaktivieren. Dazu kann nach dem Wert [23:59] der Wert [OFF] ausgewählt werden.

16. Manuelle Bedienung

Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatikfunktionen.

Beispiel zur manuellen Steuerung eines Rollladens

1.

Den Rollladen öffnen.

Der Rollladen fährt durch einen kurzen Tastendruck bis zum oberen Endpunkt.

2.

Den Rollladen zwischenzeitlich

广力云

Den Rollladen schließen.

Der Rollladen fährt bis zur eingestellten Lüftungsposition oder bis zum unteren Endpunkt.

RADEMACHER MO 15:00 M OK Bedientasten

Lüftungsposition, s. Seite 89

Bei eingestellter Lüftungsposition fährt der Rollladen zunächst nur bis zu dieser Position.

Erst durch erneutes Drücken der [Ab]-Taste fährt der Rollladen weiter nach unten.

Bei Bedarf können Sie eine beliebige Zielposition für Ihren Rollladen eingeben, und diese dann direkt anfahren. Das Anfahren der Zielposition und das Stoppen des Rollladens führt der Troll Comfort DuoFern vollkommen eigenständig und automatisch durch. Es ist kein weiterer manueller Fahr- oder Stoppbefehl mehr erforderlich.

Automatisches Anfahren nach ca. zwei Sekunden.

Die Fahrt zur eingestellten Zielposition beginnt automatisch, wenn ca. zwei Sekunden lang keine Taste gedrückt wurde.

HINWEIS

Zur Nutzung dieser Funktion muss zuvor die Laufzeit des angeschlossenen Rohrmotors ermittelt und eingestellt werden, s. Seite 87.
◆ Beim Anfahren der Zielposition bleibt die Lüftungsposition unberücksichtigt.

1. Die aktuelle Position des Rollladens durch kurzes Antippen einer Taste anzeigen lassen.

2. Die gewünschte Zielposition (z. B. 20 %) durch mehrfaches Drücken eingeben.

3. Der Rollladen fährt nach ca. zwei Sekunden automatisch bis zur Zielposition und stoppt dort.

Die aktuelle Position wird in Prozent [%] angegeben.

Die Pfeile [ ] zeigen die jeweils resultierende Fahrtrichtung an.

0% = vollständig geöffnet

100% = vollständig geschlossen

i 16.2 Anzeigen von Wetterdaten

Falls vor Ort ein DuoFern Umweltsensor verwendet wird, können auf dem Display die Wetterdaten des Umweltsensors angezeigt werden.

HINWEIS

Werden mehrere Umweltsensoren empfangen, kann im Menü 9.9.4 der gewünschte Umweltsensor ausgewählt werden (s. Seite 51).

1. Sobald ein Umweltsensor erkannt wird, erscheint ein [ ]-Symbol in der Normalanzeige.

i → i 12:30 SA ①

1. Die Wetterdaten durch kurzes Tippen der [SET/Stopp]-Taste aufrufen.

Zuerst wird die Temperatur angezeigt [°C]. Erscheint zusätzlich ein Regenschirm in der Anzeige, hat der Umweltsensor Regen erkannt.

1. Durch Tippen der [Einstelltasten] können Sie alle Wetterdaten nacheinander aufrufen:

i 17.6°C

i 26 kx

i 16.2 Anzeigen von Wetterdaten

a) Anzeige der Helligkeit in Lux [lx] und in Kilolux [klx] Unterhalb von 50 Lux erscheint das [☐-Symbol (Dämmerung) oberhalb von 50 Lux erscheint das [-☐-Symbol in der Anzeige.

b) Anzeige der Windgeschwindigkeit in Meter pro Sekunde [m/s].

i 40 lx Beispiele i 26 km i 40 ms 4.5 m/s

1. Zurück zur Normal-anzeige. Ohne Tastendruck wird die Anzeige der Wetterdaten nach ca. 10 Sekunden automatisch beendet.

17. DuoFern Einstellungen; Kurzbeschreibung

Damit Ihr Troll Comfort DuoFern Schaltbefehle aus dem DuoFern Netzwerk empfangen kann oder Schaltbefehle in das DuoFern Netzwerksenden kann, müssen Sie jedes gewünschte DuoFern Gerät (z. B. DuoFern Handzentrale etc.) am Troll Comfort DuoFern anmelden.

Lesen Sie dazu auch die Bedienungsanleitung des jeweiligen DuoFern Gerätes.

Maximale Anzahl der Anmeldungen

Sie können maximal bis zu 20 DuoFern Geräte an einem Troll Comfort DuoFern anmelden.

Weitere Informationen zur Anmeldung finden Sie in einer „Anmeldematrix“ auf unserer Internetseite unter: www.rademacher.de

Im Folgenden beschreiben wir Ihnen alle notwendigen DuoFern Einstellungen für den Troll Comfort DuoFern.

Die DuoFern Einstellungen haben unmittelbare Auswirkungen auf die danach folgende Einstellung der Automatikfunktionen und auf die Einbindung des Troll Comfort DuoFern in das DuoFern Netzwerk.

17. DuoFern Einstellungen; Kurzbeschreibung

Das Menü 9.9 - DuoFern Einstellungen

Die DuoFern Einstellungen erfolgen im Menü 9.9 Eine Übersicht über alle Menüs und Untermenüs des Troll Comfort DuoFern finden Sie auf den Seiten 10 und 11.

Menü 9 - Systemeinstellungen

Symbol Menü Seite

9.9 DuoFern Einstellungen ..... 41

991 An- und Abmelden ..... 42

9.9.2 DuoFern Modus einstellen .... 45

903 Sonnenmodus einstellen .... 48

i 9.9.4 Wetterdaten ein-/ausschalten ..... 51

i IST 9.9.5 DuoFern Adresse anzeigen ....52

17.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten

1. Das Menü 9.9.1 An-/Abmelden auswählen und öffnen.
2. Die Anzahl der ange- meldeten DuoFern Geräte wird angezeigt.
3. Duo Fern Geräte anmelden.
   a) Das jeweilige DuoFern Gerät in den Anmelde-modus schalten.

z. B. ein Gerät

b) Den Anmeldevorgang am Troll starten. In der Anzeige blinkt [On].
c) Nach erfolgreicher Anmeldung erscheint die neue Anzahl der angemeldeten Geräte.
d) Das nächste DuoFern Gerät anmelden. oder
d) Zurück zur Menüauswahl.

Zur Quittierung startet kurz der angeschlossene Motor.

1. a) + 3. b) wiederholen

17.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten

1. Duo Fern Geräte abmelden.
   a) Das jeweilige DuoFern Gerät in den Abmelde-modus schalten.
   b) Den Abmeldevorgang am Troll starten. In der Anzeige blinkt [OFF].
   c) Nach erfolgreicher Abmeldung erscheint die neue Anzahl der angemeldeten Geräte.

^

z. B. ein Gerät

Zur Quittierung startet kurz der angeschlossene Motor.

d) Das nächste DuoFern Gerät abmelden. oder
d) Zurück zur Menüauswahl.

1. a) + 4. b) wiederholen

M

HINWEIS

Wollen Sie die Verbindungen zu allen angemeldeten DuoFern Geräten löschen, müssen Sie die Einstelltaste [V] vier Sekunden lang drücken.

Danach sind alle Verbindungen gelöscht.

4 Sek.

17.1 Menü 9.9.1 - An-/Abmelden von DuoFern Geräten

Aufräumen im DuoFern Netzwerk.

Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die nicht mehr per Funk erreichbar sind, vom Troll Comfort DuoFern abmelden.

HINWEIS

Alle batteriebetriebenen DuoFern Sender (z. B. die DuoFern Handzentrale) können mit dieser Funktion nicht abgemeldet werden.

1. Das Menü 9.9.1 An-/Abmelden auswählen und öffnen.

1. Die Anzahl der ange- meldeten DuoFern Geräte wird angezeigt.

1. Aufräumen aktivieren. Dazu die Taste ca. vier Sekunden lang drücken.

1. Danach werden alle aktuell angemeldeten DuoFern Geräte angezeigt.

1. Zurück zur Menüauswahl.

17.2 Menü 9.9.2 - Den DuoFern Modus einstellen

Der Troll Comfort DuoFern verfügt über drei DuoFern Modi mit denen Sie festlegen können, wie sich der Troll im DuoFern Netzwerk bzw. in der lokalen Installation vor Ort verhalten soll.

Die folgenden DuoFern Modi können ausgewählt werden:

[1] = DuoFern Empfänger
[2] = DuoFern Sender
[3] = Lokaler Betrieb (Werkseinstellung)

Modus [1] - DuoFern Empfänger

DerTroll Comfort DuoFern ist als [Empfänger] in ein zentral automatisiertes DuoFern Netzwerk eingebunden (z. B. durch eine DuoFern Handzentrale oder einen HomePilot etc.).
♦ Zusätzlich ist er auch durch andere DuoFern Geräte (z. B. einen DuoFern Handsender) fernbedienbar.

Funktion

Im Modus [1] stehen die lokalen Schaltzeiten und Automatikfunktionen des Troll Comfort DuoFern nicht zur Verfügung.
◆Die Bedienung und Funktion erfolgt wie bei allen DuoFern Empfängern (Aktoren).

17.2 Menü 9.9.2 - Den DuoFern Modus einstellen

Modus [2] - DuoFern Sender

Der Troll Comfort DuoFern ist als zentrale Steuerung [Sender] in ein DuoFern Netzwerk eingebunden und soll andere DuoFern Empfänger automatisieren.

◆Zusätzlich ist er auch durch andere DuoFern Geräte (z. B. einen DuoFern Handsender) fernbedienbar.

Funktion

Im Modus [2] stehen die am Troll Comfort DuoFern eingestellten Schaltzeiten und Automatikfunktionen zur Verfügung.

◆Die am Troll Comfort DuoFern eingestellten Schaltzeiten und Automatikfunktionen werden an alle angemeldeten DuoFern Empfänger gesendet und von diesen ausgeführt.

Modus [3] - Lokaler Betrieb (Werkseinstellung)

◆Die am Troll Comfort DuoFern eingestellten Automatikfunktionen und Schaltzeiten stehen lokal (z. B. zur Steuerung eines lokal angeschlossenen Rohmotors) zur Verfügung.

◆ Zusätzlich können Schaltbefehle aus dem DuoFern Netzwerk (z. B. von einem DuoFern Handsender) empfangen und ausgeführt werden.

Funktion

Im Modus [3] werden die am Troll Comfort DuoFern eingestellten Schaltzeiten und Automatikfunktionen nur von einem lokal angeschlossenen Rohrmotor ausgeführt.
◆ Die Schaltzeiten und Automatikfunktionen werden nicht an andere DuoFern Empfänger gesendet.

17.2 Menü 9.9.2 - Den DuoFern Modus einstellen

1. Das Menü 9.9.2 DuoFern Modus auswählen und öffnen.

1. Den Modus wählen und bestätigen.

1 = DuoFern Empfänger
2 = DuoFern Sender
3 = Lokaler Betrieb

HINWEIS

Unabhängig vom eingestellten Modus werden alle per Funk empfangenen manuellen und automatischen Schaltsignale vor Ort ausgeführt.

Ausnahme:

Schaltbefehle für die Sonnenautomatik werden nur angenommen, wenn der Sonnenmodus [3] aktiviert ist (siehe nächstes Kapitel.

17.3 Menü 9.9.3 - Den Sonnenmodus einstellen

Mit dieser Funktion können Sie festlegen wie der Troll Comfort DuoFern auf die Signale eines lokal angeschlossenen Lichtsensors oder auf Schaltbefehle einer zentralen Sonnensteuerung (z. B. eines DuoFern Funk-Sonnensensors) reagieren soll. Die spätere Einstellung der Sonnenautomatik wird durch die Auswahl des Sonnenmodus entsprechend beeinflusst.

Die folgenden Sonnenmodi können ausgewählt werden:

[1] = Lokaler Lichtsensor
[2] = Sender (lokaler Lichtsensor und Sendefunktion)
[3] = Empfänger (externer Sonnensensor)

Modus [1] - Lokaler Lichtsensor \*

Wählen Sie den Modus [1], wenn ...

◆ ...der Troll Comfort DuoFern durch einen an diesem Gerät angeschlossen Lichtsensor gesteuert werden soll.

Funktion und Einstellung der Sonnenautomatik:

◆Der Rollladen schließt sich bis zur Position des Lichtsensors am Fenster.
◆Ein Sonnengrenzwert muss im Menü 4 eingestellt werden.
◆ Montieren Sie den Lichtsensor an der Stelle des Fensters, bis zu der sich Ihr Rollladen bei einfallendem Sonnenlicht senken soll.

17.3 Menü 9.9.3 - Den Sonnenmodus einstellen

Modus [2] - Sender (lokaler Lichtsensor und Sendefunktion) \*

Wählen Sie den Modus [2], wenn ...

◆...der Troll Comfort DuoFern und andere angemeldete DuoFern Geräte durch einen am Troll angeschlossenen Lichtsensor gesteuert werden sollen.

Funktion und Einstellung der Sonnenautomatik:

◆Alle Rollläden schließen sich bis zu den eingestellten Sonnenpositionen.
◆Der Sonnengrenzwert muss im Menü 4 eingestellt werden.
◆Die gewünschte Sonnenposition muss am Troll Comfort DuoFern (Menü 4) und an den anderen DuoFern Geräten eingestellt werden. **
◆ Montieren Sie den Lichtsensor möglichst tief unten am Fenster, damit er nicht vom Rollladen bedeckt werden kann.

Modus [3] - Empfänger (externer Sonnensor)

Wählen Sie den Modus [3] wenn ...

◆ ...der Troll Comfort DuoFern durch einen externen Sonnensensor oder durch eine zentrale Sonnensteuerung gesteuert werden sollen.

Funktion und Einstellung der Sonnenautomatik:

◆Der Troll Comfort Duofern schließt den Rollladen bis zur eingestellten Sonnenposition.
◆Die gewünschte Sonnenposition muss am Troll Comfort DuoFern (Menü 4) eingestellt werden.

* Im Modus [1] und [2] werden keine Signale von einem externen Sonnensensor oder einer zentralen Sonnensteuerung ausgeführt.
** Lesen Sie zur Einstellung der Sonnenposition die Bedienungsanleitung des jeweiligen DuoFern Gerätes.

17.3 Menü 9.9.3 - Den Sonnenmodus einstellen

1. Das Menü 9.9.3 Sonnenmodus auswählen und öffnen.

1. Den Sonnenmodus wählen und bestätigen.

1 = Lokaler Lichtsensor
2 = Sender
3 = Empfänger

17.4 Menü 9.9.4 - Wetterdaten ein-/ausschalten

In diesem Menü können Sie die Anzeige der Wetterdaten ein- und ausschalten. Falls mehrere Umweltsensoren empfangen werden, können Sie zusätzlich den gewünschten Umweltsensor auswählen.

HINWEIS

Umweltsensoren aktualisieren ca. alle 5 Minuten die Wetterdaten, daher kann es ein paar Minuten dauern bis die Wetterdaten angezeigt werden.

1. Das Menü 9.9.4 Wetterdaten auswählen und öffnen.

1. Die Anzeige der Wetterdaten einschalten [On] oder ausschalten [OFF].
   a) Nach dem Einschalten wird die DuoFern-Adresse des jeweiligen Umweltsensors angezeigt. Es werden die letzten vier Ziffern angezeigt.
2. Den gewünschten Umweltsensor auswählen und bestätigen.

Anzeige falls kein Umweltsensor erkannt wird.

17.4 Menü 9.9.4 - Wetterdaten ein-/ausschalten

HINWEIS

Bei Bedarf können alle erkannten Umweltsensoren gelöscht werden.

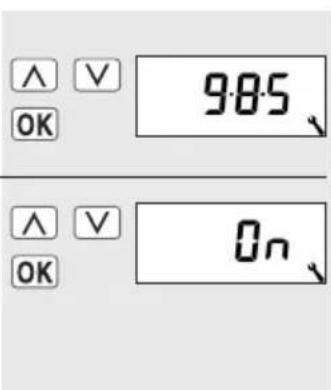

17.5 Menü 9.9.5 - Die DuoFern-Adresse anzeigen

Jedes DuoFern Gerät verfügt über eine Adresse unter der es im DuoFern Netzwerk kommuniziert. Bei Bedarf können Sie die DuoFern-Adresse des Troll Comfort DuoFern anzeigen lassen.

1.

Das Menü 9.9.5 DuoFern-Adresse auswählen und öffnen.

a) Tippen Sie dazu kurz die [SET/Stopp]-Taste.
b) Zur Quittierung erscheint diese Anzeige.

a) Es werden immer zwei Ziffern der sechstelligen Adresse in Laufschrift angezeigt (z. B. 70 5E 25).

1. Zurück zur Menüauswahl.

M

18. Menüübersicht / Hauptmenü

D

M

Hauptmenü

Symbol Menü Seite

AUTO / Automatikbetrieb...... 54

chaltzeiten 56

benddämmerungs- omatik 69

onnenautomatik 73

lorgendämmerungs- omatik .... 78

ufallsfunktion 80

indautomatik 81

egenautomatik 83

/stemeinstellungen 85

Einheitliche Menüstruktur im Troll Programm

Für alle Troll Varianten wurde eine einheitliche, variantenübergreifende Menüstruktur entwickelt, gleiche Menüs haben immer die gleiche Menünummer.

i 18.1 [AUTO] Automatikbetrieb; Kurzbeschreibung

Automatikbetrieb ein

Ist der Automatikbetrieb eingeschaltet, werden alle aktivierten Automatikfunktionen ausgeführt. Die entsprechenden Symbole erscheinen dann in der Normalanzeige.

HINWEIS

◆ Auch im Automatikbetrieb ist eine manuelle Bedienung möglich.

Automatikbetrieb aus

Symbol in der Normalanzeige

◆Alle Automatikfunktionen sind deaktiviert, es ist nur noch die manuelle Bedienung möglich.
◆In der Normalanzeige sind alle Automatiksymbole abgeschaltet.
◆Die Eingänge E1 und E2 werden nicht berücksichtigt, außer bei aktivierter Windautomatik.

AUTO 18.2 Menü 1 - Automatikbetrieb ein-/ausschalten

Direktes Umschalten in der Normalanzeige

1. Drücken Sie in der Normalanzeige die [OK]-Taste ca. eine Sekunde lang.

Automatik ein MO 15:00

Automatik aus

Ein-/Ausschalten im Menü 1

1. Das Hauptmenü öffnen.

1. Das Menü 1 [AUTO] wählen und öffnen.

1. Die gewünschte Einstellung wählen und bestätigen.

On = Automatik ein

OFF = Automatik aus

1. Danach erscheint wieder das Hauptmenü.

18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ ▲ ] Kurzbeschreibung

Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automatisch öffnet oder schließt, können Sie am Troll Comfort DuoFern Öffnungs-[▲] und Schließzeiten [▼] einstellen.

Dazu stehen Ihnen im Menü 9.5 [ ] drei Schaltzeitprogramme zur Verfügung, s. Seite 92:

[1] Wochenschaltzeiten (Werkseinstellung)

◆ Ein Schaltzeitenpaar [▲/▼] für [MO...SO]

[2] Werktags- und Wochenendschaltzeiten

◆ Ein Schaltzeitenpaar [▲/▼] für [MO...FR]

◆ Ein Schaltzeitenpaar [▲/▼] für [SA + SO]

[3] Einzeltagesschaltzeiten

◆ Ein Schaltzeitenpaar [▲/▼] für jeden einzelnen Wochentag [MO/DI/MI/DO/FR/SA/SO]

18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ ▲ ] Kurzbeschreibung

Verdoppeln der Schaltzeiten durch Aktivieren eines zweiten Schaltzeitblocks:

Bei Bedarf können Sie die Anzahl der Öffnungs- und Schließzeiten verdoppeln. Dazu muss aber vorher im Menü 9.5 [ ] ein zweiter Schaltzeitblock (n = 2) aktiviert werden s. Seite 92.

WICHTIG

Wurde ein zweiter Schaltzeitblock aktiviert [n 2] müssen Sie vor Einstellung der Öffnungs- und Schließzeiten den gewünschten Schaltzeitblock (1,2) auswählen.

HINWEIS

Die Schaltzeiten im zweiten Schaltzeitblock [2] können nicht mit einem Schaltzeitmodus [NORMAL / ASTRO / SENSOR ] verknüpft werden.

Anwendungsbeispiel für eine zweite Schaltzeit.

Sie können zum Beispiel eine zweite Schaltzeit zur Abdunklung eines Kinderzimmers über die Mittagszeit verwenden:

– Die erste Öffnungszeit wurde um 8:00 Uhr eingestellt.
— Der Rollladen öffnet sich um 8:00 Uhr
- Der Rollladen soll sich um 12:00 Uhr wieder schließen und um 14:30 Uhr wieder öffnen.
- Dazu müssen Sie den zweiten Schaltzeitblock auswählen und dort die zweite Öffnungs- und Schließzeit entsprechend einstellen.
– Die erste Schließzeit wurde auf 20:00 Uhr eingestellt.
— Der Rollladen schließt sich um 20:00 Uhr.

18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ ▲ ] Kurzbeschreibung

Einen Schaltzeitmodus auswählen.

Bei der Einstellung der Öffnungs- und Schließzeiten kann zwischen verschiedenen Schaltzeitmodi gewählt werden.

Folgende Schaltzeitmodi sind verfügbar:

♦NORMAL
ASTRO
◆SENSOR (nur für Schließzeit)

Kurzbeschreibung der Schaltzeitmodi.

♦NORMAL

Der Rollladen fährt zur eingestellten Schaltzeit.

ASTRO

Berechnung der jeweiligen Schaltzeit durch ein Astroprogramm.

Die Öffnungs- und die Schließzeit wird abhängig vom Datum und von der Postleitzahl berechnet und im Anschluss mit der zuvor eingestellten Schaltzeit verknüpft.

■Verknüpfung mit der Öffnungszeit [ ]

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben. Die eingestellte Öffnungszeit wird dabei als „frühestens um xx:xx Uhr“ gewertet.

■Beispiel a:

—Die Morgendämmerung beginnt um 5:00 Uhr.
—Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
—Der Rollladen öffnet sich um 7:00 Uhr.

18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [▲] Kurzbeschreibung

■Beispiel b:

—Die Morgendämmerung beginnt um 8:00 Uhr.
—Die Öffnungszeit wurde auf 7:00 Uhr eingestellt.
—Der Rollladen öffnet sich um 8:00 Uhr.

■Verknüpfung mit der Schließzeit [ ]

Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten. Die zuvor eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“ gewertet.

■Beispiel a:

—Die Abenddämmerung beginnt um 17:00 Uhr.
—Die Schließzeit wurde auf 20:00 Uhr eingestellt.
—Der Rollladen schließt sich um 17:00 Uhr

■Beispiel b:

—Die Abenddämmerung beginnt um 22:00 Uhr.
—Die Schließzeit wurde auf 20:00 Uhr eingestellt.
—Der Rollladen schließt sich um 20:00 Uhr

◆SENSOR (nur für Schließzeiten [▼])

Die Schließzeit wird, abhängig von der Helligkeit, durch einen Lichtsensor gesteuert.

Zusätzlich wird der gemessene Dämmerungswert mit der vorher eingestellten Schließzeit verknüpft. Die eingestellte Schließzeit wird dabei als „spätestens um xx:xx Uhr“ gewertet.

18.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ ▲ ] Kurzbeschreibung

■Beispiel a:

—Die Abenddämmerung beginnt im Winter z. B. um ca. 17:00 Uhr.
—Die Schließzeit wurde auf 20:00 Uhr eingestellt.
—Der Rollladen schließt sich um 17:00 Uhr

■Beispiel b:

—Die Abenddämmerung beginnt im Sommer z. B. um ca. 22:00 Uhr.
—Die Schließzeit wurde auf 20:00 Uhr eingestellt.
—Der Rollladen schließt sich um 20:00 Uhr

HINWEIS

Es besteht die Möglichkeit einzelne Schaltzeiten zu deaktivieren. Dazu kann nach dem Wert [23:59] der Wert [OFF] ausgewählt werden.

Danach wird die Schaltzeit nicht ausgeführt (auch nicht im Modus ASTRO oder SENSOR).

18.4 Menü 2 - Öffnungs- und Schließzeiten) [ ▲ ] einstellen

1. Prüfen Sie, ob das gewünschte Schaltzeitprogramm eingestellt ist.
2. Das Hauptmenü öffnen.
3. Das Menü 2 [④ Schaltzeiten wählen und öffnen.

In der Kopfzeile des Displays wird das jeweils aktive Schaltzeitprogramm angezeigt.

im Menü [9.5], s. Seite 92

Werktags-/Wochenendschaltzeiten

Einzeltagesschaltzeiten

Im Folgenden beschreiben wir Ihnen die Einstellung einer Öffnungs- und Schließzeit [√] als Wochen- schaltzeiten.

1. Die Schaltzeiten einschalten und bestätigen.

On = Schaltzeiten ein

OFF = Schaltzeiten aus

18.4 Menü 2 - Öffnungs- und Schließzeiten) [√] einstellen

1. Eine Öffnungszeit [▲] einstellen und bestätigen.

a) Den Schaltzeitmodus für die Öffnungszeit [▲] einstellen.

NORMAL

Der Rollladen fährt zur eingestellten Öffnungszeit nach oben.

Schaltzeitmodus >

MO. 7:00 SO OK ♦NORMAL ♦ASTRO OK

ASTRO

Der Rollladen fährt zur täglich neu berechneten Morgendämmerung nach oben.

Die eingestellte Öffnungszeit wird als „frühestens um xx:xx Uhr“ gewertet.

s. Seite 56

b) Wurde [ASTRO] ausgewählt, erscheint die für den aktuellen Tag berechnete Öffnungszeit.
c) Weiter zur Einstellung der Schließzeit.
6. Eine Schließzeit [▼] einstellen und bestätigen.
a) Den Schaltzeitmodus für die Schließzeit [▼] einstellen.

OK

♦NORMAL ♦ASTRO ♦SENSOR

18.4 Menü 2 - Öffnungs- und Schließzeiten) [√] einstellen

NORMAL

Der Rollladen fährt zur eingestellten Schließzeit nach unten.

ASTRO \*

Der Rollladen fährt zur täglich neu berechneten Abenddämmerung nach unten.

SENSOR \*

Der Rollladen fährt täglich zu der vom Lichtsensor gemessenen Dämmerung nach unten.

Schaltzeitmodus, s. Seite 56

Die eingestellte Schließzeit wird als „spätestens um xx:xx Uhr“ gewertet.

b) Wurde [ASTRO] ausgewählt, erscheint die für den aktuellen Tag berechnete Schließzeit.

c) Zurück zum Hauptmenü.

1. Nach der letzten Einstellung zurück zur Normalanzeige.

OK

M

18.4 Menü 2 - Öffnungs- und Schließzeiten) [√] einstellen

HINWEIS ZUM SCHALTZEITMODUS [ ASTRO ]

Ist [ASTRO] als Schaltzeitmodus ausgewählt, kann die berechnete Dämmerung durch einen Offset von -60 bis +60 Minuten an die persönlichen Wünsche angepasst werden.
Für die Abenddämmerung ist dies ist im Menü 3 möglich, s. Seite 69.
Für die Morgendämmerung ist dies ist im Menü 5 möglich, s. Seite 78.

HINWEIS ZUM SCHALTZEITMODUS [SENSOR]

- Ist [SENSOR] als Schaltzeitmodus ausgewählt, kann der gewünschte Dämmerungsgrenzwert im Menü 3 eingestellt werden, s. Seite 69.

18.5 Einen lokalen Lichtsensor [6] anschließen

Falls der Troll Comfort DuoFern bzw. der angeschlossene Rohrmotor in Abhängigkeit von der Helligkeit gesteuert werden soll, müssen Sie den optional erhältlichen RADEMACHER Lichtsensor [6] am Troll Comfort DuoFern anschließen.

Soll der Toll Comfort DuoFern im DuoFern Netzwerk auf Schaltbefehle einer zentralen Sonnensteuerung (z. B. eines DuoFern Funk-Sonnensensors) reagieren, ist der Anschluss des lokalen Lichtsensors [6] nicht erforderlich.

i 18.5.1 Lichtsensoranschluss bei Verwendung des mitgelieferten Abdeckrahmens [2]

1. Ziehen Sie das Bedienteil [1] vorsichtig vom Installationsgehäuse [3] ab.
2. Den Stecker des Lichtsensors * [6] auf der Rückseite des Bedienteils [1] in die Anschlussbuchse [7] stecken.
3. Die Sensorleitung in die Kabeldurchführung des Abdeckrahmens [2] legen und nach außen führen.
4. Das Bedienteil [1] mit Abdeckrahmen [2] wieder auf das Installationsgehäuse [3] stecken.

* Zubehör s. Seite 122

Zu starkes Knicken beschädigt die Sensorleitung

Die Sensorleitung ist ein optischer Lichtwellenleiter, vermeiden Sie zu starkes Knicken oder ein Quetschen der Sensorleitung.

18.5.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller

1. Ziehen Sie das Bedienteil [1] vorsichtig vom Installationsgehäuse [3] ab.
2. Den Stecker des Lichtsensors [6] auf der Rückseite des Bedienteils [1] in die Anschlussbuchse [7] stecken.
3. Die Sensorleitung in die Kabeldurchführung des Bedienteils legen. Mit Hilfe eines runden Gegenstandes (z. B. mit einer 50 Cent Münze) kann die Sensorleitung unter den Rasthaken gedrückt werden.
4. Das Bedienteil [1] zuammen mit dem Abdeckrahmen wieder auf das Installationsgehäuse [3] stecken.

i 18.5.2 Lichtsensoranschluss bei Verwendung eines Abdeckrahmens anderer Hersteller

HINWEIS

• Falls die Kabeldurchführung des Bedienteils [1] durch den Abdeckrahmen verdeckt wird, müssen Sie zusätzlich den beiliegenden Abstandshalter [8] auf die Rückseite des Bedienteils [1] aufstecken.
• Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen [9] 50 x 50 * (DIN 49075) erforderlich.

* nicht im Lieferumfang enthalten

i 18.5.3 Den Lichtsensor [6] demontieren

1. Ziehen Sie das Bedienteil [1] vorsichtig vom Installationsgehäuse [3] ab.
2. Falls das Sensorkabel am Rasthaken des Bedienteils [1] fixiert wurde, müssen Sie es z. B. mit einer 50 Cent Münze lösen.
3. Den Stecker des Lichtsensors [6] aus der Anschlussbuchse [7] ziehen.
4. Das Bedienteil [1] wieder auf das Installationsgehäuse [3] stecken.

(18.6 Abenddämmerungsautomatik; Kurzbeschreibung

Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition.

Sie können zwischen zwei Abenddämmerungsfunktionen wählen:

◆ Abenddämmerungsautomatik mit Astroprogramm = Schaltzeitmodus [ASTRO]
◆ Abenddämmerungsautomatik mit Lichtsensor = Schaltzeitmodus [SENSOR]

Abenddämmerungsautomatik mit Astroprogramm

Die Dämmerungszeit wird abhängig vom geografischen Standort (definiert durch die eingestellte Postleitzahl) und dem aktuellen Datum täglich neu berechnet. Dadurch ist ein ständiges Nachstellen der Schließzeit über das Jahr hinweg nicht erforderlich.

Einen Offset zur individuellen Anpassung einstellen

Durch die Einstellung eines Offsets von -60 bis +60 Minuten, kann die berechnete Dämmerungszeit an die persönlichen Wünsche angepasst werden.

Ein Lichtsensor ist für diese Funktion nicht erforderlich.

(18.6 Abenddämmerungsautomatik; Kurzbeschreibung

Abenddämmerungsautomatik mit angeschlossenem Lichtsensor

Bei Eintritt der Dämmerung senkt sich der Rollladen nach ca. 10 Sekunden bis zum unteren Endanschlag oder bis zur eingestellten Lüftungsposition. Der Rollladen öffnet sich erst wieder bei Erreichen der eingestellten Öffnungszeit oder nach manuellem Auf-Befehl.

Der gewünschte Dämmerungsgrenzwert ist einstellbar.

HINWEIS

Die Abenddämmerungsautomatik mit Lichtsensor wird nur einmal täglich ausgeführt.

Montage des Lichtsensors, s. Seite 64.

(18.6.1 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen

1. Das Hauptmenü öffnen.
2. Das Menü 3 [ Abenddämmerungs- automatik wählen und öffnen.
3. Die Abenddämmerungs- automatik in Abhängig- keit vom ausgewählten Schaltzeitmodus anpas- sen.

3.1. [NORMAL]

Hier ist keine Anpassung möglich.

a) Zurück zum Hauptmenü.

3.2. [ASTRO]

Einstellen des Offset.

Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.

Beispiel

Bei einem negativem Offset z. B. „- 10“ setzt die berechnete Astrozeit um 10 Minuten früher ein.

(18.6.1 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen

a) Danach wird die resultierende Schließzeit angezeigt.
b) Zurück zum Hauptmenü.

3.3. [SENSOR]

Anpassung des Dämmerungsgrenzwertes im Schaltzeitmodus [SENSOR].

Wird der Grenzwert durch die Dämmerung unterschritten, schließt sich der Rollladen.

OK

[IST] - Wert

Aktuell gemessene Helligkeit (z. B. 12).

$$ " ^ {- - "} = z u h e l l $$

[SOLL] - Wert

Einstellbarer Grenzwert

01 = sehr dunkel, ca. 2 Lux

15 = weniger dunkel, ca. 50 Lux

a) Zurück zum Hauptmenü.

OK

18.7 Sonnenautomatik; Kurzbeschreibung

Die Sonnenautomatik ermöglicht die helligkeitsabhängige Steuerung Ihres Rollladens. Dazu wird entweder ein lokaler Lichtsensor mit einem Saugnapf an der Fensterscheibe befestigt und über einen Stecker mit dem Troll Comfort DuoFern verbunden.

oder

Ein externer Sonnensensor oder eine zentrale Sonnensteuerung sendet die erforderlichen Signale an den Troll Comfort DuoFern.

Funktion der Sonnenautomatik

Automatisches Abfahren nach Überschreiten eines eingestellten Grenzwertes. Die Endstellung des Rollladens ist durch die Position des lokalen Lichtsensors an der Fensterscheibe oder durch eine einzustellende Sonnenposition frei wählbar.

Beachten Sie das Sonnensymbol in der Normalanzeige.

Bei aktiver Sonnenautomatik blinkt das Sonnensymbol in der Normalanzeige, sobald der eingestellte Grenzwert überschritten wird.

HINWEIS

Im Sonnenmodus [3] (Empfänger - externer Sonnensensor) blinkt das Sonnensymbol bei aktivem Sonnenprogramm.

18.7 Sonnenautomatik; Kurzbeschreibung

Automatischer Tieflauf Automatisches Freiziehen im Sonnenmodus [1]

10 Min. Sonne

Wird 10 Minuten lang ununterbrochen Sonne, erkannt senkt sich der Rollladen im:

♦ Sonnenmodus [1]
bis sein Schatten den Lichtsensor bedeckt.
◆ Sonnenmodus [2] und [3]
bis zur eingestellten Sonnenposition.

Nach 20 Min.

Nach ca. 20 Minuten fährt der Rollladen automatisch ein Stück hoch, um den Sensor freizugeben. Bei weiterer Sonneneinstrahlung bleibt der Rollladen in dieser Position stehen.

Automatisches Öffnen im Sonnenmodus [1] bis [3]

Fällt die Helligkeit unter den eingestellten Grenzwert, fährt der Rollladen bis zum oberen Endpunkt zurück.

18.7 Sonnenautomatik; Kurzbeschreibung

HINWEIS

• Bei wechselnden Wetterbedingungen können die zuvor genannten Verzögerungszeiten überschritten werden.
  ◆Bei aktiviertem Jalousiemodus entfällt das Freiziehen, da die eingestellte Sonnenposition angefahren wird.

Die Sonnenautomatik wird nach den folgenden Ereignissen beendet und gegebenenfalls neu gestartet:

◆Nach einer manuellen Betätigung.
◆Nach der Ausführung einer Automatikfunktion.
◆Nach Erreichen des oberen Endpunktes.

18.7.1 Menü 4 - Die Sonnenautomatik [ ] einstellen

1. Das Hauptmenü öffnen.
2. Das Menü 4 [●] Sonnenautomatik auswählen und öffnen.

1. Die Sonnenautomatik einschalten und bestätigen.

$$ \begin{array}{l} \mathbf {0 n} = \text { ein } \ O F F = a u s \ \end{array} $$

18.7.1 Menü 4 - Die Sonnenautomatik [ ] einstellen

In Abhängigkeit vom Sonnenmodus sind folgende Einstellungen erforderlich:	Sonnenmodus, s. Seite 48
[1] Lokaler Lichtsensor	weiter mit Pkt. 4
[2] Sender (lokaler Licht- sensor und Sendefunk- tion)	weiter mit Pkt. 4 und 5
[3] Empfänger (externer Sonnensensor)	weiter mit Pkt. 5

4. Anpassung des lokalen Sonnengrenzwertes.

[IST] - Wert

Aktuell gemessene Helligkeit (z. B. 31). „-“= zu dunkel

[SOLL] - Wert

Einstellbarer Grenzwert

31 = wenig Sonne, ca. 2000 Lux

45 = viel Sonne ca. 20000 Lux

a) Zurück zum Hauptmenü oder weiter mit Punkt 5.

18.7.1 Menü 4 - Die Sonnenautomatik [ ] einstellen

Die lokale Sonnenposition

Sie können am Troll Comfort DuoFern eine beliebige Sonnenposition einstellen, bis zu der sich Ihr Rollladen bei aktiver Sonnenautomatik absenken soll.

Vor dem Einstellen der Sonnenposition muss unbedingt die Laufzeit eingestellt werden (s. Seite 87).

Hinweis zur Sonnenposition im Sonnenmodus [2]

◆ Der lokal montierte Lichtsensor darf nicht durch den abwärts fahrenden Rollladen verdeckt werden.
◆Stellen Sie die Sonnenposition so ein, dass der Rollladen oberhalb des Lichtsensors stehen bleibt. Nur so kann der Lichtsensor die Helligkeit korrekt messen.

Sonnenposition bei aktivierter Wendeautomatik

Bei aktivierter Wendeautomatik (s. Seite 97) muss ebenfalls die Sonnenposition eingestellt werden.

1. Die lokale Sonnenposition einstellen.

a) Fahren Sie den Rollladen in die gewünschte Position. oder

a) Geben Sie die gewünschte Sonnenposition ein.

b) Die Sonnenposition bestätigen und zurück zum Hauptmenü.

Δ ▽ 50% 0 % = vollständig geöffnet 100 % = vollständig geschlossen OK

18.8 Morgendämmerungsautomatik [ ] Kurzbeschreibung

Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen des Rollladens bis zum oberen Endpunkt.

Bei der Einstellung der Öffnungszeiten [ A] können diese mit einem Schaltzeitmodus verknüpft werden, s. Seite 58. Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus [ ASTRO ] kann die berechnete Morgendämmerung entsprechend angepasst werden. Dadurch ist ein ständiges Nachstellen der Öffnungszeit über das Jahr hinweg nicht erforderlich.

Verknüpfung mit der Öffnungszeit [

Die zuvor eingestellte Öffnungszeit wird dabei als „frühestens um xx:xx Uhr“ gewertet.

Einen Offset zur individuellen Anpassung einstellen

Durch die Einstellung eines Offsets von -60 bis +60 Minuten, kann die berechnete Morgendämmerung den persönlichen Wünschen angepasst werden. Ein Anwendungsbeispiel für den Schaltzeitmodus [ASTRO] finden Sie auf der Seite 58.

18.8.1 Menü 5 - Die Morgendämmerungszeit [ ] anpassen

1. Das Hauptmenü öffnen.

1. Das Menü 5 [Morgendämmerungsfunktion wählen und öffnen.

AUTO OK

18.8.1 Menü 5 - Die Morgendämmerungszeit [ ] anpassen

1. Anpassen der Morgen-dämmerungszeit in Abhängigkeit vom ausgewählten Schalt-zeitmodus.

3.1. [NORMAL] Im Schaltzeitmodus [NORMAL] ist keine Anpassung möglich.

a) Zurück zum Hauptmenü.

OK

3.2. [ASTRO]

Einstellen des Offsets. Mit Hilfe des Offset können Sie die berechnete Astrozeit um +/- 60 Minuten beeinflussen.

a) Danach wird die resultierende Öffnungszeit angezeigt.

b) Zurück zum Hauptmenü.

OFFSET -20 ASTRO 1ST 7:39 ASTRO OK

18.9 Menü 6 - Die Zufallsfunktion [ ] einstellen

Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der eingestellten Schaltzeiten von 0 bis 30 Minuten.

Die Zufallsfunktion wird ausgeführt für:

◆Alle automatischen Öffnungs- und Schließzeiten.

HINWEIS

Bei aktiver Zufallsfunktion blinkt das entsprechende Symbol in der Normalanzeige, während der Fahrbefehl entsprechend verzögert wird.

1. Das Hauptmenü öffnen.
2. Das Menü 6 [ ] Zufallsfunktion auswählen und öffnen.
3. Die gewünschte Einstellung wählen und bestätigen.

On = Zufallsfunktion ein

OFF = Zufallsfunktion aus

Danach erscheint wieder das Hauptmenü.

18.10 Windautomatik [9], Kurzbeschreibung

Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort DuoFern zum Beispiel eine angeschlossene Jalousie wetterabhängig steuern.

Sobald ein externer Signalgeber „Wind“ erkennt kann er das Steuersignal im DuoFern Netzwerk oder über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort DuoFern übertragen.

Konfiguration der Eingänge E1 / E2

s. Seite 104, Menü 9.8.6

Die Drehrichtung bei Wind kann eingestellt werden.

Bei Wind kann die Jalousie eingefahren oder ein Windschott geschlossen werden.

Ist die Windautomatik aktiv ...

◆ wird das Symbol [ ] blinkend dargestellt.
◆ist die manuelle Bedienung nicht mehr möglich.
◆ werden automatische Fahrbefehle nicht ausgeführt aber nachgeholt wenn der Wind nicht mehr aktiv ist. Es wird immer nur der letzte automatische Fahrbefehl nachgeholt.

HINWEIS

◆Im Manuellbetrieb bleibt die Windautomatik eingeschaltet um z. B. eine Markise jederzeit vor Wind zu schützen.
- Ist die Drehrichtung für Wind mit AB eingestellt und wird Wind erkannt wenn der Antrieb in der oberen Endlage steht, so fährt der Antrieb in die obere Endlage zurück sobald kein Wind mehr erkannt wird.

18.10.1 Menü 7 - Die Windautomatik [ ] einstellen

ACHTUNG

Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei Windstille vorgenommen werden.

1. Das Hauptmenü öffnen.
2. Das Menü 7 [4] Windautomatik auswählen und öffnen.

1. Die gewünschte Einstellung wählen und bestätigen.

On = Funktion ein

OFF = Funktion aus

1. Die Drehrichtung bei Wind einstellen und bestätigen.

1 = Auf
2 = Ab

Danach erscheint wieder das Hauptmenü.

Werkseinstellung

18.11 Regenautomatik [ ] Kurzbeschreibung

Mit Hilfe dieser Funktion können Sie mit dem Troll Comfort DuoFern zum Beispiel eine angeschlossene Markise wetterabhängig steuern.

Sobald ein externer Signalgeber „Regen“ erkennt kann er das Steuersignal im DuoFern Netzwerk oder über einen entsprechend konfigurierten Eingang (E1 oder E2) an den Troll Comfort DuoFern übertragen.

Konfiguration der Eingänge E1 / E2

s. Seite 104, Menü 9.8.6

Die Drehrichtung bei Regen kann eingestellt werden.

Bei Regen kann eine Markise eingefahren (Auf) oder ein Regenschutz herausgefahren (Ab) werden.

Ist die Regenautomatik aktiv ...

◆ wird das Symbol [💡] blinkend dargestellt.
◆ist die manuelle Bedienung weiterhin möglich.
◆werden automatische Fahrbefehle nicht ausgeführt aber nachgeholt wenn kein Regen mehr erkannt wird. Es wird immer nur der letzte automatische Fahrbefehl nachgeholt.

HINWEIS

◆Im Manuellbetrieb wird auch die Regenautomatik ausgeschaltet.

Ist die Drehrichtung für Regen mit AB eingestellt und wird Regen erkannt wenn der Antrieb in der oberen Endlage steht, so fährt der Antrieb in die obere Endlage zurück sobald kein Regen mehr erkannt wird.

18.11.1 Menü 8 - Die Regenautomatik [ ] einstellen

ACHTUNG

Um Schäden an Markisen / Jalousien zu vermeiden, dürfen die folgenden Einstellungen nur bei trockenem Wetter vorgenommen werden.

1. Das Hauptmenü öffnen.
2. Das Menü 8 [+] Regenautomatik auswählen und öffnen.

1. Die gewünschte Einstellung wählen und bestätigen.

On = Funktion ein

OFF = Funktion aus

1. Die Drehrichtung bei Regen einstellen und bestätigen.

1 = Auf
2 = Ab

Danach erscheint wieder das Hauptmenü.

Werkseinstellung

19. Das Menü 9 - Systemeinstellungen [ ]: Kurzbeschreibung

In diesem Menü können weitere Geräte- und Systemeinstellungen vorgenommen werden um den Troll Comfort DuoFern an die individuellen Wünsche anzupassen.

Die DuoFern Einstellungen wurden bereits ab Seite 40 vorgestellt und beschrieben. In der Menüreihenfolge stehen die DuoFern Einstellungen im Menü 9.9 wie rechts gezeigt.

Menü 9 - Systemeinstellungen

Symbol Menü Seite

1. Uhrzeit und Datum 86

9.2 Motor Laufzeit 87

▼9.3 Lüftungsposition 89

[日] Postleitzahl 91

Schaltzeitprogramm 92

9 Blockiererkennung 94

- 9.8 Geräteeinstellungen ..... 99

9.9 DuoFern Einstellungen ..... 40

19.1 Menü 9.1 - Uhrzeit und Datum [①einstellen

1. Das Menü 9.1 - Uhrzeit und Datum wählen und öffnen.

Einstellreihenfolge

1. Uhrzeit

HINWEIS

Durch längeres Drücken einer Einstelltaste beginnt ein schneller Ziffernlauf.

1. Datum

19.2 Menü 9.2 - Motor-Laufzeit einstellen

Durch die Einstellung der Laufzeit kann die Steuerung durch den Bezug von Laufzeit und Rollladen-Position gezielt bestimmte Positionen anfahren.

Die Laufzeiteinstellung ist zwingend erforderlich, wenn:

◆Die Lüftungsposition genutzt werden soll, s. Seite 89.
◆Die Sonnenposition genutzt werden soll (nur bei aktiver Wendeautomatik, s. Seite 97).
◆Eine beliebige Zielposition eingestellt und angefahren werden soll, s. Seite 37.

Die Laufzeit kann direkt mit dem Troll Comfort DuoFern erfasst oder z. B. mit Hilfe einer Uhr gemessen und eingestellt werden.

HINWEIS

Die Laufzeiten von Rohrmotoren können je nach Temperatur variieren. Das gezielte Anfahren einer bestimmten Position unterliegt daher gewissen Toleranzen.
◆Die Laufzeit muss möglichst exakt eingestellt werden, damit die gewünschten Positionen zuverlässig angefahren werden können.
- Bei Änderung der Endpunkte muss die Laufzeit neu eingestellt werden.
Wird die Laufzeit z.B. mit Hilfe einer Uhr gemessen, sollte die Messung in Auf-Richtung erfolgen und ca. 10 % addiert werden.

19.2 Menü 9.2 - Motor-Laufzeit einstellen

1. Das Menü 9.2 - Motor-Laufzeit wählen und öffnen.
2. Die [Ab]-Taste drücken und gedrückt halten,...
3. Die [Auf]-Taste drücken und gedrückt halten, ...
4. Die [Auf]-Taste loslassen.
5. Zurück zum Systemmenü.

9.2

...bis der Rollladen am unteren Endpunkt stoppt.

...bis der Rollladen am oberen Endpunkt stoppt.

Die Laufzeit wurde während der Auffahrt gemessen und gespeichert.

Die Laufzeit manuell einstellen

a) Den Rollladen vollständig schließen.
b) Danach den Rollladen bis zum oberen Endpunkt fahren und die benötigte Zeit messen und notieren.
c) Die gemessene Laufzeit im Menü 9.2 eingeben und bestätigen.

z. B. 15 Sek.

19.3 Menü 9.3 - Lüftungsposition [ Yeinstellen

Falls der Rollladen sich nicht bis zum unteren Endpunkt schließen soll, können Sie mit Hilfe dieser Funktion eine beliebige Position (z. B. als Lüftungsposition) festlegen.

Beim automatischen Schließen hält der Rollladen an der Lüftungsposition an, kann aber danach manuell ganz geschlossen werden.

HINWEIS

Vor dem Einstellen der Lüftungsposition muss die Laufzeit eingestellt sein, s. Seite 87.

1. Das Menü 9.3 - Lüftungsposition auswählen und öffnen.

2. Die Lüftungspostion ein- oder ausschalten.

0n = Lüftungsposition ein

OFF = Lüftungsposition aus

1. Den Rollladen zuerst vollständig öffnen.

weiter mit b)

zurück zum Menü Systemeinstellungen

19.3 Menü 9.3 - Lüftungsposition [▼einstellen

1. Fahren Sie danach den Rollladen in die gewünschte Position. oder

2. Geben Sie die gewünschte Lüftungsposition durch Verändern der Prozentwerte ein.

0 % = der Rollladen ist vollständig geöffnet.

100 % = der Rollladen ist vollständig geschlossen.

80% Beispiel

1. Die Lüftungsposition bestätigen und zurück zum Menü System-einstellungen.

HINWEIS

Wird durch das Anfahren in Punkt 4 die Position 0% oder 100% eingestellt, wird die Lüftungsposition abgeschaltet.

19.4 Menü 9.4 - Postleitzahl [ PLZ ] einstellen

1. Das Menü 9.4 - Postleitzahl auswählen und öffnen.
2. Die Postleitzahl eingeben und bestätigen.

HINWEIS:

◆Für deutsche Städte werden nur die ersten beiden Ziffern der Postleitzahl eingegeben.
◆Für verschiedene europäische Städte finden Sie eine Zeitzonentabelle auf Seite 120.
◆ Sollte der Troll Comfort DuoFern nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung abzuschalten. Siehe dazu Seite 100 „Automatische Sommer-/Winterzeitumstellung ein-/ausschalten“.

19.5 Menü 9.5 - Schaltzeitprogramm [ ]wählen

Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü ab.

Es stehen drei Schaltzeitprogramme zur Verfügung:

[1] Wochenschaltzeiten (Werkseinstellung)

◆ Ein Schaltzeitenpaar [▲/▼] für [M0...S0]

[2] Werktags- und Wochenendschaltzeiten

◆ Ein Schaltzeitenpaar [▲/▼] für [MO...FR]

◆ Ein Schaltzeitenpaar [▲/▼] für [SA + SO]

[3] Einzeltagesschaltzeiten

Ein Schaltzeitenpaar [▲/▼] für jeden einzelnen Wochentag [MO / DI / MI / DO / FR / SA / SO]

Verdoppeln der Schaltzeiten durch Aktivieren eines zweiten Schaltzeitblocks:

Wollen Sie die Anzahl der Öffnungs- und Schließzeiten verdoppeln, muss an dieser Stelle ein zweiter Schaltzeitblock (n = 2) aktiviert werden.

Nach der Aktivierung können Sie die Öffnungs- und Schließzeiten für beide Schaltzeitblöcke einstellen, s. Seite 57.

19.5 Menü 9.5 - Schaltzeitprogramm [ ]wählen

1. Das Menü 9.5 - Schaltzeitprogramm wählen und öffnen.
2. Das gewünschte Schaltzeitprogramm wählen und bestätigen.

1 = Wochenschaltzeiten
2 = Werktags-/Wochen- endschaltzeiten
3 = Einzeltages- schaltzeiten

1. Die Anzahl der Schaltzeitblöcke einstellen und bestätigen.

n 1 = Ein ist ein Schalt- zeitblock aktiv.
n 2 = Es sind zwei Schaltzeitblöcke aktiv.

Empfohlene Einstellung

HINWEIS

Die Einstellung der Schaltzeiten erfolgt im Menü [2], s. Seite 61.

19.6 Menü 9.6 - Die Blockiererkennung [ ]instellen

Der Troll Comfort DuoFern ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlastung oder Blockierung abschalten. Der Rollladenbehang wird so vor Beschädigungen geschützt.

HINWEIS

Die Blockiererkennung funktioniert nur in Verbindung mit einem Rohrmotor mit mechanischer Endpunkteinstellung.

1. Das Menü 9.6 - Blockiererkennung wählen und öffnen.
2. Die Blockiererkennung ein- oder ausschalten und bestätigen.

$$ \begin{array}{c} \text {On} = \text {Blockiererkennung} \ \text {ein} \end{array} $$

$$ \begin{array}{c} \text { OFF } = \text { Blockiererkennung } \ \text { aus } \end{array} $$

$$

\text { weiter mit Pkt.3 } $$

$$

\text { zurück zum Systemmenü } $$

19.6 Menü 9.6 - Die Blockiererkennung [ ]instellen

3. Den geeigneten

Motortyp auswählen und bestätigen.

Lesen Sie dazu die Bedienungsanleitung des verwendeten Rohrmotors.

Motortypen:

∅ / Leistung

106 35 mm / 6 Nm
1 10 35 mm / bis 10 Nm
2 10 45 mm / bis 10 Nm
2 20 45 mm / bis 20 Nm
2 30 45 mm / bis 30 Nm
2 40 45 mm / bis 40 Nm
250 45 mm / bis 50 Nm

Falls der verbaute Motortyp nicht bekannt ist wählen Sie:

1.06 für Rollläden mit einer Fläche bis zu 1,5 m ^2
230 für größere Rollläden

4. Die Empfindlichkeit einstellen und bestätigen.

Empfindlichkeit:

1 = gering
6 = hoch

HINWEIS

Um den Rollladenbehang bei einer Blockierung zu schonen, sollte durch Testfahrten eine möglichst hohe Empfindlichkeitseinstellung gefunden werden.
- Je nach Beschaffenheit des Rollladens (Gewicht, Laufverhalten, etc.) kann es erforderlich sein, die Abschaltempfindlichkeit anzupassen.

19.6 Menü 9.6 - Die Blockiererkennung [ ] einstellen

1. Aktivieren / Deaktivieren des Reversierens nach einer Blockiererkennung.

On = Reversieren ein

OFF = Reversieren aus

Automatisches Reversieren bei einer Blockierung.

Der Motor fährt nach einer erkannten Blockade direkt für ca.

2 Sekunden in die Gegenrichtung um den Rollladen zu entlasten.

Weitere Hinweise zur Blockiererkennung:

- Bei längeren Anschlussleitungen (>5 m) ist es möglich, das die Blockiererkennung durch Störeinflüsse nicht richtig arbeiten kann.

Bei mechanischen Motoren mit hoher Schalthysterese ist es möglich, dass der Motor aus den Endpunkten heraus durch die Blockiererkennung abgeschaltet wird. Bei derartigen Motoren muss die Blockiererkennung ausgeschaltet werden.

HINWEIS:

Bei einigen Motoren kann es zu unerwünschtem Reversieren in den Endlagen kommen (z. B. untypische interne Motorbe- schaltungen, lange Zuleitungen usw.). In diesen Fällen empfehlen wir das Reversieren auszuschalten.

◆ Ist der Motortyp nicht genau zu bestimmen, muss durch Versuche eine geeignete Einstellung bezüglich Motortyp und Empfindlichkeit gefunden werden.

19.7 Menü 9.7 - Jalousiemodus [ A T ]; Kurzbeschreibung

Mit Hilfe dieser Funktion kann der Troll Comfort DuoFern zur Steuerung einer Jalousie verwendet werden.

Folgende Einstellungen sind möglich:

◆Tipp-Betrieb
◆Wendeautomatik
◆Wendezeit

Weitere Jalousiefunktionen können z. B. mit einem HomePilot konfiguriert werden:

◆Standard Lamellenposition
◆ Automatisches Wenden nach einem manuellen Stopp in Richtung „Ab“
◆ Automatisches Wenden in Sonnenposition
◆Automatisches Wenden in Lüftungsposition
◆ Automatisches Wenden nach Anfahren einer Zielposition
◆Lamellenlaufzeit und Motor Totzeit

Kurzbeschreibung des Tipp-Betriebs

Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung der Lamellen einer Jalousie möglich.

Um eine Jalousie komfortabel bis in die Endpunkte fahren zu können, drücken Sie die Bedientaste 1 Sekunde länger als die eingestellte Wendezeit. Nach dem Loslassen der Taste fährt die Jalousie ohne zu stoppen bis zum Endpunkt.

Kurzbeschreibung der Wendeautomatik

Falls der Troll Comfort DuoFern den Jalousiemotor in Ab-Richtung ansteuert bis die eingestellte Laufzeit erreicht ist oder der Jalousiemotor manuell gestoppt wird, reversiert der Motor für kurze Zeit automatisch (Wendeautomatik). So können die Lamellen in die gewünscht Stellung gebracht werden um den Raum zu beschatten.

19.7 Menü 9.7 - Jalousiemodus [ A T ] einstellen

1. Das Menü 9.7 - Jalousiemodus wählen und öffnen.

1. Den Tippbetrieb ein- oder ausschalten und bestätigen.

$$ \mathbf {0 n} = \text { ein } $$

$$ O F F = a u s $$

1. Die Wendeautomatik ein- oder ausschalten und bestätigen.

$$ \mathbf {0 n} = \text { ein } $$

$$ O F F = a u s $$

$$

\text { weiter mit Pkt.4 } $$

$$

\text { zurück zum Systemmenü } $$

1. Die Wendezeit einstellen oder ausschalten.

Einstellbereich: OFF oder

0.1 bis 5.00 Sekunden

1. Die letzte Einstellung bestätigen und zurück zum Menü Systemeinstellungen.

19.8 Das Menü 9.8 - Geräteeinstellungen [ ] Menüübersicht

Menü 9.8 - Geräteinstellungen

Symbol Menü Seite

9.81 Automatische Sommer-/Winterzeitumstellung .....1009.82 Displaykontrast .....1019.83 Displaybeleuchtung .....1019.84 Uhr-Modus .....1029.85 Tastensperre .....1039.86 Eingänge E1/E2 .....1049.87 Drehrichtungsumkehr .....1069.88 Lichtfunktion .....1079.89 Endpunkte .....1109.90 Softwareversion .....113

19.8.1 Menü 9.8.1 - Automatische Sommer-/ Winterzeitumstellung ein- /ausschalten

Der Troll Comfort DuoFern verfügt über eine automatische Sommer-/Winterzeitumstellung.

HINWEIS

Sollte die Steuerung nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung auszuschalten.

1. Das Menü 9.8.1 - Sommer-/Winterzeitumstellung wählen und öffnen.
2. Die Sommer-/Winterzeitumstellung ein- oder ausschalten und bestätigen.

On = Funktion ein

OFF = Funktion aus

19.8.2 Menü 9.8.2 - Displaykontrast einstellen

1. Das Menü 9.8.2 - Displaykontrast auswählen und öffnen.

9:02 OK

1. Den gewünschten Kontrast einstellen und be- stätigen. 1 = niedriger Kontrast 10 = hoher Kontrast

A V OK 8

19.8.3 Menü 9.8.3 - Permanente Displaybeleuchtung einstellen

Beim Drücken einer Bedientasten wird die Hintergrundbeleuchtung der Normalanzeige voll eingeschaltet. Danach reduziert sich die Helligkeit langsam auf die eingestellte Stufe.

1. Das Menü 9.8.3 - Displaybeleuchtung auswählen und öffnen.

^ V 9:03 OK

19.8.3 Menü 9.8.3 - Permanente Displaybeleuchtung einstellen

1. Die gewünschte Helligkeitsstufe einstellen und bestätigen.

0 = ausgeschaltet

1-3 = Helligkeitsstufen

^ V OK 2

Die Displaybeleuchtung bleibt dauerhaft auf der eingestellten Stufe eingeschaltet.

19.8.4 Menü 9.8.4 - Uhrmodus einstellen

In diesem Menü können Sie die Zeitbasis (je nach örtlicher Netzversorgung) für die interne Uhr umstellen.

1. Das Menü 9.8.4 - Uhrmodus auswählen und öffnen.

1. Den Uhrmodus einstellen und bestätigen.

1 = 50 Hz - Betrieb
2 = 60 Hz - Betrieb
3 = Quarzbetrieb

> z. B. in Europa > z. B. in den USA > bei abweichenden Netzfrequenzen

19.8.5 Menü 9.8.5 - Tastensperre ein-/ausschalten

Zum Schutz gegen unbeabsichtigte Eingaben, können Sie eine Tastensperre aktivieren.

Automatische Aktivierung nach ca. zwei Minuten

Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang keine Eingabe wird die Tastensperre automatisch eingeschaltet.

1. Das Menü 9.8.5 - Tastensperre auswählen und öffnen.
2. Die Tastensperre ein- oder ausschalten.

$$ \mathbf {0 n} = \text { ein } $$

$$ O F F = a u s $$

Um die Tastensperre in der Normalanzeige aufzuheben bzw. vorzeitig zu aktivieren die [SET/Stopp]-Taste vier Sekunden lang drücken.

HINWEIS

Auch bei aktiver Tastensperre kann der Rollladen manuell betätigt werden.

Anzeige:

Normalanzeige bei aktiver Tastensperre.

Beim Drücken der Menütaste.

19.8.6 Menü 9.8.6 - Eingänge E1 / E2 konfigurieren

Externe Steuerung über zwei Eingänge E1 und E2

Der Troll Comfort DuoFern verfügt über zwei konfigurierbare Eingänge E1 und E2 (230V/50Hz) zum AnschlussexternerSignalgeber (z. B. Jalousieschalter / Umweltsensoren etc.).

Folgende Konfigurationen sind möglich:

[0] Aus
[1] AUF (Rolladenmodus)
[2] AB (Rollladenmodus)
[3] AUF (Jalousiemodus)
[4] AB (Jalousiemodus)
[5] AUF / Stopp / Ab
[6] Automatikbetrieb ein-/ausschalten (Schließer, NO)
[7] Automatikbetrieb ein-/ausschalten (Öffner, NC)
[8] externes Windsignal, NO
[9] externes Regensignal, NO

HINWEIS

◆ Ist der Manuellbetrieb aktiv, werden die Eingänge nicht berücksichtigt (Die Wind-Funktion ausgenommen).
◆Beide Eingänge werden unabhängig voneinander konfiguriert.

19.8.6 Menü 9.8.6 - Eingänge E1 / E2 konfigurieren

1. Das Menü 9.8.6 - Eingänge auswählen und öffnen.

1. Die Funktion für den Eingang 1 (E1) einstellen und bestätigen.

1. Die Funktion für den Eingang 2 (E2) einstellen und bestätigen.

1. Danach erscheint wieder das Systemmenü.

HINWEIS

Anwendungsbeispiele für die Eingänge E1 / E2 finden Sie auf unserer Internetseite: www.rademacher.de

19.8.7 Menü 9.8.7 - Drehrichtungsumkehr ein-/ausschalten

Sollte die Drehrichtung des angeschlossenen Motors vertauscht sein (Taste [Auf] bewegt den Rollladen abwärts und Taste [Ab] bewegt Rollladen aufwärts) muss der Motor nicht neu verkabelt werden. Mit Hilfe der Funktion Drehrichtungsumkehr kann die Drehrichtung des Motors einfach geändert werden.

1. Das Menü 9.8.7 - Drehrichtungsumkehr auswählen und öffnen.

1. Die Drehrichtungs- umkehr ein- oder ausschalten.

$$ \mathbf {0 n} = \text { ein } $$

$$ O F F = a u s $$

HINWEIS

Bei aktiver Lichtfunktion gelten die folgenden Einstellungen.

$$ \mathbf {0 n} = \text { Gerätemodus } $$

$$ \mathbf {O F F} = \text { Lichtmodus } $$

Lichtfunktion, s. Seite 107

siehe Tabelle auf Seite 108

19.8.8 Menü 9.8.8 - Lichtfunktion; Kurzbeschreibung

Mit Hilfe der Lichtfunktion kann statt eines Rollladenmotors eine Lampe (oder ein anderer elektrischer Verbraucher) angeschlossen und mit Hilfe der Automatikfunktionen gesteuert werden.

Zusätzlich ist eine manuelle Bedienung der Beleuchtung mit den Tasten [ Auf / Ab und SET/Stopp ] möglich.

Bei aktivierter Lichtfunktion ändert sich die Funktion des Troll Comfort DuoFern grundlegend.

Da statt eines Motors eine Lampe (oder ein anderer elektrischer Verbraucher) gesteuert wird, haben die motorspezifischen Funktionen des Troll Comfort DuoFern keine Bedeutung bzw. keine Funktion mehr:

◆Laufzeit
◆Endpunkteinstellung
◆Tipp-Betrieb
◆sämtliche Funktionen des Jalousiemodus
◆Wind- und Regenautomatik
◆Sonnen- und Lüftungsposition

19.8.8 Menü 9.8.8 - Lichtfunktion; Kurzbeschreibung

Funktionsvergleich zwischen Licht- und Gerätemodus

Kommando bzw. Signal	Lichtfunktion aus Lichtfunktion ein
	Rohrmotor-Modus	LichtmodusDrehrichtungsumkehr [ OFF ]	GerätemodusDrehrichtungsumkehr [ On ]
	Auf Aus Ein
	Stopp Aus Aus
	Ab Ein Aus
Abenddämmerung Ab Ein	Aus
Morgendämmerung Auf Aus	Aus
Sonne Ab Aus keine Funktion

19.8.8 Menü 9.8.8 - Lichtfunktion einstellen

1. Das Menü 9.8.8 - Lichtfunktion auswählen und öffnen.

1. Die Lichtfunktion ein- oder ausschalten.

On = ein

OFF = aus

1. Zurück zum Hauptmenü.

Auswahl zwischen Licht- und Gerätefunktion

Bei aktivierter Lichtfunktion kann im Menü 9.8.7 - Drehrichtungsumkehr (s. Seite 106) zwischen [ Lichtmodus ] und [ Gerätemodus ] gewählt werden.

WICHTIG

Bei einer Änderung der Lichtfunktion müssen alle angemeldeten DuoFern Geräte erneut angemeldet werden, da sich in diesem Fall auch der Gerätetyp des Troll Comfort DuoFern ändert.

19.8.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen

Sie können mit Hilfe des Troll Comfort DuoFern die Endpunkte von elektronischen RADEMACHER - Rohrmotoren einstellen.

HINWEIS

◆ Während der aktiven Endpunkteinstellung wird zusätzlich [SET] angezeigt.
◆Die Endpunktfunktion steht nur für elektronische Rohrmotoren von RADEMACHER ab Baujahr 2000 zur Verfügung.
- Bei parallel geschalteten Rohrmotoren ist keine Endpunkteinstellung möglich.
◆Bei aktivierter Lichtfunktion steht die Endpunktfunktion nicht zur Verfügung

19.8.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen

1. Das Menü 9.8.9 - Endpunkte auswählen und öffnen.
2. Zur Erkennung des Motortyps, den Motor mindestens zwei Sekunden lang fahren lassen.
3. Beachten Sie die Anzeige: Der Rohrmotortyp wurde nicht erkannt, weiter mit Pkt. 6.

Der Rohrmotortyp wurde erkannt, weiter mit Pkt. 4.

1. Den oberen Endpunkt einstellen.
   a) Dazu die Einstelltaste drücken und gedrückt halten. Der Rollladen fährt nach oben.
   b) Die Taste loslassen, sobald der gewünschte Endpunkt erreicht ist.

Der obere Endpunkt wird im Motor gespeichert.

19.8.9 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen

1. Den unteren Endpunkt einstellen.
   a) Dazu die Einstelltaste drücken und gedrückt halten. Der Rollladen fährt nach unten.
   b) Die Taste loslassen, sobald der gewünschte Endpunkt erreicht ist.
2. Zurück zum Systemmenü.

Der untere Endpunkt wird im Motor gespeichert.

HINWEIS

Die Endpunkte werden nur gespeichert, wenn:

◆ Der Rohrmotor mindestens vier Sekunden lang läuft bevor ein Endpunkt erreicht ist.
◆Die Einstellungen von dem Endpunkt aus vorgenommen werden, der verändert werden soll.
◆ Prüfen Sie direkt nach der Einstellung das korrekte Anfahren der Endpunkte mit Hilfe der Bedientasten.

19.8.10 Menü 9.8.0 - Softwareversion anzeigen

In diesem Menü kann die aktuelle Softwareversion des Troll Comfort DuoFern angezeigt werden.

1. Das Menü 9.8.0 - Softwareversion wählen und öffnen.
2. Anschließend wird die aktuelle Softwareversion wird angezeigt.

1. Durch erneutes Drücken wird die Gerätevarian- te angezeigt.
2. Durch weiteres Drücken wird ein Displaytest durchgeführt.
3. Zurück zum Systemmenü.

R 20. Software-Reset (Den Auslieferungszustand wieder herstellen.)

Bei Bedarf können Sie alle Einstellungen löschen und den Auslieferungszustand des Troll Comfort DuoFern wieder herstellen.

1. Die vier Tasten gleichzeitig 5 Sekunden lang drücken, bis alle Symbole im Display angezeigt werden.

ca. 5 Sek.

1. Danach erscheint für einige Sekunden der Gerätetyp (Cd = Comfort DuoFern) sowie die Softwareversion.

Alle Einstellungen sind gelöscht und auf den Auslieferungszustand zurückgesetzt.

Beginnen Sie mit den Einstellungen ab Seite 32 (Installationsassistent).

R 21. Hardware-Reset

Sollte der Troll Comfort DuoFern nicht mehr reagieren, so kann ein Hardware-Reset durchgeführt werden. Dazu muss das Bedienteil [1] aus dem Installationsgehäuse [3] herausgezogen werden.

Auf der Rückseite des Bedienteils [1] befinden sich in der Mitte einer Öffnung zwei Kontaktflächen, die z. B. mit einem Flachschraubendreher für einige Sekunden vorsichtig überbrückt werden müssen.

Nachdem der Schraubendreher wieder von den Kontaktflächen entfernt wurde, kann das Bedienteil [1] wieder in das Installationsgehäuse [3] eingesetzt werden.

Bei einem Hardware-Reset geht die Uhrzeit und das Datum verloren. Alle anderen Einstellungen bleiben erhalten.

Auch bei der Demontage des Troll Comfort DuoFerns besteht Lebensgefahr durch Stromschlag.

Beachten Sie bitte die Sicherheitshinweise zum elektrischen Anschluss auf Seite 26.

Demontageablauf:

1. Das Stromnetz spannungslos schalten.
2. Die Anschlussstelle gegen Wiedereinschalten sichern und auf Spannungsfreiheit prüfen.
3. Das Bedienteil [1] vorsichtig vom Installationsgehäuse [3] abziehen.
4. Den Abdeckrahmen [2] entfernen.
5. Das Installationsgehäuse [3] lösen, aus der Unterputzdose herausziehen und von der Netzzuleitung abklemmen.
6. Die Anschlussstelle gegen Wiedereinschalten gesichert lassen oder bei Bedarf neu bestücken.

i 23. CE-Zeichen und EG-Konformität

Die Troll Comfort DuoFern (Art.-Nr. 3650 05 72 / 3650 05 82) erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien:

1999/5/EG R&TTE Richtlinie

Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt:

RADEMACHER Geräte-Elektronik GmbH & Co. KG

Buschkamp 7

46414 Rhede

i 24. Technische Daten

Außenmaße Bedienteil [1]: 50 x 50 mm x 12 (nach DIN 49075)

Farbe: Ultraweiß / Aluminium

Nennspannung: 230 V / 50 Hz

Max. Schaltleistung: 8 (4) A μ (Type 1B)

Stand-By Leistungsaufnahme: <0,4 W

Nebenstelleneingänge: 2 (E1 und E2), konfigurierbar

Anschlussquerschnitt: 1,5 mm²

Einbautiefe: 32 mm

Zulässige Umgebungs-

temperatur: 0 bis 40°C

Gangreserve der Uhr bei

Netzausfall: max. 8 Stunden

Schutzklasse: II (nur für trockene Räume)

i 25. Werkseinstellungen

Automatik: On (Ein)

Schaltzeiten: On (Ein)

Auf-Zeit und Modus: 7:00 Uhr / NORMAL

Ab-Zeit und Modus: 20:00 Uhr / NORMAL

Zufallsfunktion: OFF (Aus)

Sonnenautomatik: OFF (Aus)

Motor-Laufzeit: 150 Sekunden

Lüftungsposition: OFF (Aus) / 80 %

Postleitzahl: 46

DuoFern Modus: 3 (Lokaler Betrieb)

DuoFern Sonnen-Modus: 1 (Lokaler Lichtsensor)

Schaltzeitprogramm: 1

Blockiererkennung: OFF (Aus)

- Motortyp: 2 (45 mm / 30 Nm)

- Empfindlichkeit: 230

- Reversieren: OFF (Aus)

i 25. Werkseinstellungen

Tippbetrieb: OFF (Aus)

Wendeautomatik: OFF (Aus)

Wendezeit / Lamellenlaufzeit: 1,5 Sekunden

Automatisches Wenden nach

einem manuellen Stopp in

Richtung „Ab“ ON (Ein)

Automatisches Wenden in

Sonnenposition: OFF (Aus)

Automatisches Wenden in

Lüftungsposition: OFF (Aus)

Automatisches Wenden

nach Anfahren einer

Zielposition On (Ein)

Motor Totzeit: OFF (Aus)

Automatische Sommer-/

Winterzeitumstellung: On (Ein)

Displaykontrast: 8

Displaybeleuchtung: 0

Uhr-Modus: 1 (50 Hz)

Tastensperre: OFF (Aus)

Eingänge E1 / E2: OFF / OFF (Aus)

Drehrichtungsumkehr: OFF (Aus)

Lichtfunktion: OFF (Aus)

i 26. Zeitzonentabelle

D

Belgien

101 Antwerpen

102 Brügge

103 Brüssel

104 Lüttich

105 Mechelen

106 Mons

107 Oostende

Dänemark

108 Aalborg

109 Ringsted

110 Esbjerg

111 Horsens

112 Kolding

113 Kopenhagen

114 Svendborg

115 Randers

England

116 Aberdeen

117 Birmingham

118 Bristol

119 Glasgow

120 London

121 Manchester

122 Newcastle

Estland

123 Tallinn

Finnland

124 Helsinki

125 Jyyäskylä

126 Oulu

127 Tampere

128 Turku

129 Vasa

Frankreich

130 Bordeaux

131 Brest

132 Dijon

133 Le Havre

134 Lyon

135 Montpellier

136 Nantes

137 Nice

138 Paris

139 Reims

140 Strasbourg

141 Toulon

Italien

142 Bologna

143 Bozen

144 Florenz

145 Genua

146 Mailand

147 Neapel

148 Palermo

149 Rom

150 Turin

151 Venedig

Irland

152 Cork

153 Dublin

154 Belfast

Lettland

155 Riga

Liechtenstein

156 Vaduz

Litauen

157 Villas

Luxemburg

158 Luxemburg

Niederlande

159 Amsterdam

160 Eindhoven

161 Enschede

162 Groningen

163 Maastricht

164 Rotterdam

165 Utrecht

Norwegen

166 Oslo

167 Stavanger

168 Bergen

169 Trondheim

Österreich

170 Amstetten

171 Baden

172 Braunau

173 Brixen

174 Bruck/Mur

175 Eisenstadt

176 Graz

177 Innsbruck

178 Klagenfurt

179 Landeck

180 Linz

181 Nenzing

182 Salzburg

183 Wien

Polen

184 Breslau

185 Bromberg

186 Danzig

187 Kattowitz

i 26. Zeitzonentabelle

D

188 Krakau

189 Lodz

190 Lublin

191 Posen

192 Stettin

193 Warschau

Portugal

194 Faro

195 Lissabon

196 Porto

Schweiz

197 Basel

198 Bern

199 Andermatt

200 Chur

201 Lausanne

202 Luzern

203 Zürich

Schweden

204 Boras

205 Gävle

206 Göteborg

207 Helsingborg

208 Jönköping

209 Östersund

210 Malmö

211 Stockholm

212 Sundsvall

213 Umea

Spanien

214 Almería

215 Alicante

216 Barcelona

217 Bilbao

218 Badajoz

219 Burgos

220 Cáceres

221 Castellón

222 Granada

223 Guadalajara

224 La Coruña

225 Lérida

226 León

227 Madrid

228 Murcia

229 Oviedo

230 Palma

231 Pamplona

232 San

Sebastián

233 Sevilla

234 Santander

235 Valencia

236 Valladolid

237 Vitoria

238 Zaragoza

239 La Palma

240 Teneriffa

241 Grand

Canaria

242 Fuerteventura

Süd-Osteuropa

243 Athen

244 Belgrad

245 Bratislava

246 Bukarest

247 Budapest

248 Istanbul

249 Maribor

250 Prag

251 Sarajevo

252 Sofia

253 Skopje

254 Thessaloniki

255 Zagreb

i 27. Zubehör

Zubehör finden Sie unter der folgenden Internetadresse:

www.rademacher.de/zubehoer

Lichtsensor:

Art.-Nr. Kabellänge

7000 00 88 0,75 m

7000 00 89 1,5 m

7000 00 90 3 m

7000 00 91 5 m

7000 00 92 10 m

i 28. Garantiebedingungen

RADEMACHER Geräte-Elektronik GmbH & Co. KG gibt eine 24-mona-tige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler.

Ausgenommen von der Garantie sind:

◆ Fehlerhafter Einbau oder Installation
◆ Nichtbeachtung der Einbau- und Bedienungsanleitung
◆ Unsachgemäße Bedienung oder Beanspruchung
- Äußere Einwirkungen wie Stöße, Schläge oder Witterung
◆ Reparaturen und Abänderungen von dritten, nicht autorisierten Stellen
◆ Verwendung ungeeigneter Zubehörteile
◆ Schäden durch unzulässige Überspannungen (z.B. Blitzeinschlag)
◆ Funktionsstörungen durch Funkfrequenzüberlagerungen und sonstige Funkstörungen

Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER kostenlos entweder durch Reparatur oder durch Ersatz der betreffenden Teile oder durch Lieferung eines gleichwertigen oder neuen Ersatzgerätes. Durch Ersatzlieferung oder Reparatur aus Garantiegründen tritt keine generelle Verlängerung der ursprünglichen Garantiezeit ein.

RADEMACHER

Geräte-Elektronik GmbH & Co. KG

Buschkamp 7

46414 Rhede (Deutschland)

[e-mail]

www.rademacher.de

Service:

Hotline [phone]*

Telefax [phone]

* 14 ct/Minute aus dem deutschen Festnetz der DT AG/Mobilfunk max. 42 ct/Minute (gilt nur für Deutschland)
