BEDIENUNGSANLEITUNG XM-RSU217 Xomax

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten

Sicherheitshinweise:

Bedienung nur bei Sllstand des Fahrzeugs

Führen Sie Bedienungen an dem Gerät erst aus, nachdem das Fahrzeug zum Sllstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr

Betriebslautstärke

Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere Warnsignale) wahrnehmen können. Zu hohe Lautstärkepegel im Fahrzeug können außerdem Gehörschäden verursachen.

Önen/Reparieren des Geräts

Önen Sie das Gerät nicht. Bei einer Önung besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Benutzen Sie das Gerät nicht weiter, wenn ein Problem auri. Versuchen Sie bie nicht, das Gerät bei auregenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualizierten Fachwerksta.

Stromversorgung

Verwenden Sie das Gerät ausschließlich mit einem 12 VOLT Bordnetz und wenn MINUS an MASSE angeschlossen ist. Bei Nichtbeachtung besteht Feuergefahr u.a. Fragen Sie im Zweifelsfall Ihren Händler oder in einer Fachwerksta.

Verschluckbare Kleinteile

Halten Sie kleine Gegenstände (z.B. Baerien) von Kindern fern. Es besteht die Gefahr des Verschluckens und schwerwiegender Verletzungen.

Austausch von Sicherungen

Ersetzen Sie Sicherungen immer durch solche mit der richgen Ampere-Zahl. Es kann sonst zu elektrischen Schlägen und Brandgefahr kommen.

Überhitzung

Lüungsönungen uns Kühlkörper nicht abdecken. Es kann sonst zu Wärmestau im Gerät und Brandgefahr kommen.

Umgebungstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der Fahrgastzelle zwischen +60°C und -10°C liegt.

Reinigung des Gerätes

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnäckigeren Flecken das Tuch bie nur mit Wasser befeuchten. Andere Miel außer Wasser können die Farbe angreifen und den Kunststo beschädigen.

Schutz des USB-Anschlusses

• An den USB-Anschluss dieses Geräts kann nur ein USB-Speichermedium angeschlossen werden. Die einwandfreie Leistung kann bei anderen USB-Produkten nicht garanert werden. Ein USB-Hub wird nicht unterstützt.
• Schließen Sie keinen USB-Speicher an, der über 20 mm breit ist. Vermeiden Sie außerdem, USB-Speicher und den Anschluss Front AUX gleichzeitig zu verwenden.
• Wenn ein USB-Gerät in das Gerät eingesteckt ist, ragt es heraus und kann während der Fahrt eine Gefahr darstellen. Verwenden Sie ggf. ein im Handel erhältliches USB-Verlängerungskabel und schließen Sie es auf sichere Art an.
• Abhängig von dem angeschlossenen USB-Speicher-Gerät funksoniert das Gerät möglicherweise nicht oder einige Funkonen können eventuell nicht ausgeführt werden.
• Das Audiodateiformat, das auf dem Gerät abgespielt werden kann, ist MP3/WMA/AAC. Interpret/Songtel usw. können angezeigt werden, die Zeichen werden aber möglicherweise nicht richg angezeigt.

XOMAX übernimmt keine Verantwortung für verlorene Daten usw., auch wenn die Daten usw. bei der Verwendung dieses Produkts verloren gegangen sind.

Beachten Sie die folgenden Punkte, um eine Fehlfunkon oder einen Schaden zu vermeiden.

• Lesen Sie die Bedienungsanleitung des USB-Speichers sorgfälg.
• Berühren Sie die Anschlüsse nicht mit der Hand oder einem Stück Metall.
• Setzen Sie den USB-Speicher keinen übermäßigen Erschüerungen aus.

• Verbiegen Sie ihn nicht, nehmen Sie ihn nicht auseinander, verändern Sie ihn nicht und tauchen Sie ihn nicht in Wasser.

• Vermeiden Sie die Verwendung an den folgenden Orten:

• An einem Ort im Auto, der direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• An Orten, an denen das Gerät hoher Lufeuchigkeit oder korrodierenden Substanzen ausgesetzt sein kann.
• Befesgen Sie den USB-Speicher an einem Ort, an dem die Führung des Fahrzeugs nicht behindert wird.
• USB-Speicher funksoniert bei hohen oder niedrigen Temperaturen möglicherweise nicht korrekt.
• Verwenden Sie nur zerzierten USB-Speicher. Beachten Sie, dass auch zerzierter USB-Speicher abhängig vom Typ oder Zustand möglicherweise nicht korrekt funktionieren kann.
• Die Funkon des USB-Speichers wird nicht garanert. Verwenden Sie den USB-Speicher entsprechend der Nutzungsbedingungen.
• Abhängig von den Einstellungen des USB-Speichertyps, des Speicherzustands oder der Codierungssoware erfolgt die Wiedergabe oder Anzeige möglicherweise nicht korrekt.
• Eine kopiergeschützte Datei (Urheber-Rechtschutz) kann nicht wiedergegeben werden.
• Es kann einige Zeit dauern, bis die Wiedergabe des USB-Speichers startet. Wenn sich auf dem USB-Speicher besammte Dateien außer Audiodateien benden, kann es einige Zeit dauern, bis die Datei wiedergegeben oder gesucht wird.
• Bie beachten Sie, dass nicht sämtliche Dateiformate und Codec-Versionen unterstützt werden.
• Nicht-Audiodaten werden nicht erkannt. Ergänzen Sie keine Audiodatei-Endungen bei nicht Audio-Dateien. Die daraus resulerende Wiedergabe kann Rauschen verursachen, das die Lautsprecher und/oder Verstärker beschädigen kann.
• Es empehlt sich, wichge Daten auf einem Computer zu sichern. Enernen Sie das USB-Gerät nicht, während die Wiedergabe läu.
• Andern Sie die Quelle in eine andere Opon als USB oder schalten das Gerät aus und enernen Sie dann erst das USB-Gerät, um mögliche Schaden am Speicher zu verhindern.

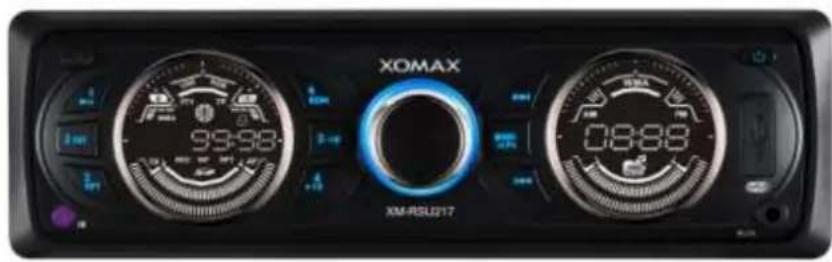

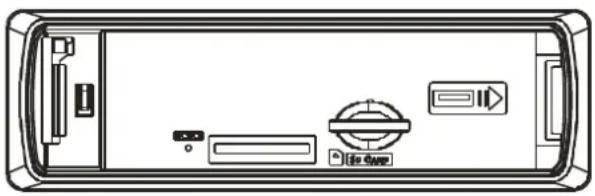

Knopelegung

1. Taste RELEASE (Front Panel önen).
2. Radio ein / ausschalten
3. Frequenz auswählen / Automascher Suchlauf / Sender speichern
4. Infrarotempfänger für FB
5. LCD Display
6. USB Anschluss
7. Sendersuchlauf zurück / vorheriges Lied
8. SEL (Menü auswählen) / Lautstärke einstellen / Audiofunkonen einstellen
9. Sendersuchlauf vor / nächstes Lied
10. Pause anlegen / Nummerntastatur Taste 1
11. Navigieren / Nummerntastatur Taste 2
12. Unterbrechungsfreie Wiedergabe eines Liedes / Nummerntastatur Taste 3
13. Zufällige Wiedergabe / Nummerntastatur Taste 4
14. Die Titel-Nummer direkt eingeben 10-/ Nummerntastatur Taste 5
15. Die Titel-Nummer direkt eingeben 10+ / Nummerntastatur Taste 6
16. AUX-IN Anschluss
17. RESET – Werkeinstellungen (Gerät „zurücksetzen“)
18. SD / MMC Kartenslot

Haupunkonen

Ein / ausschalten

Drücken Sie die Taste (2). Das Radio wird eingeschaltet. Drücken haltend Sie die Taste 2 um das Gerät auszuschalten.

Bedienteil enernen

Drücken Sie die Taste (1), um Bedienteil zu önen.

Lautstärke einstellen / Soundfunkonen auswählen / einstellen.

Drücken sie den Laustärke-Knopf (12) um die Audiofunkon / RDS Menü zu wählen. Benutzen Sie die Taste (12) um zwischen die Audiofunkonen:

BASS - HÖHE - BALANCE - FADER - AFON - REG OFF - TA OFF - TA VOL - EON No.

zu wählen / bzw. zwischen die navigieren:

Benutzen Sie die Lautstärke Taste (12) um die Voreinstellungen vorzunehmen. Drücken Sie den Lautstärke-Knopf um die Einstellungen zu speichern.

System Einstellungen

Drücken haltend Sie die Taste SEL / MENU (12) um zwischen die Menüfunkonen zu navigieren: AF ONN/ OFF – REG ON / OFF – TA SEEK / ALARM – MASK DPI / OFF – PI MUTE (STUMM) / SOUND – RETURN L/S – TA VOL

1. REG ON / OFF

Benutzen Sie zum Beispiel die Funkon Alternave Frequenz (AF) um das automasche Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders zu ermöglichen.

Drücken sie die Taste kurz um die Funkon zu akvieren. AF ON wird auf dem Display angezeigt. Drücken sie die Taste 3 Sekunden lang, um die Funkon zu deakvieren.

2. TA SEEK / ALARM

Benutzen Sie zum Beispiel die Funkon Trac Announcement (Verkehrsdurchsage, abgekürzt TA) um der Durchsage beispielsweise eine Erhöhung der Lautstärke durch (Geräteabhängig) oder den Wechsel der Wiedergabe von CD zum Radio und danach wieder zurück zu durchzuführen.

Drücken Sie die TA Taste kurz, um die Funkon zu akvieren. TA Symbol wird auf dem Display angezeigt. Drücken sie die Taste 3 Sekunden lang, um die Funkon zu deakvieren.

4. TA Lautstärke einstellen

Benutzen Sie die Taste (12) um die Funkon TA Lautstärke zu akvieren und die gewünschte Lautstärke einzustellen / zu wählen.

5. SUCHE

Benutzen Sie die Tasten (10,13) um das Suchmodus zu wählen). Drücken Sie die Tasten kurz, um die automasche Suche Frequenzsenkung / Frequenzerhöhung zu starten. Drückend halten Sie die Taste um die manuelle Suche zu starten.

6. Tastensignal ausschalten / einschalten

Drücken Sie die Taste (12) um die Funkon zu akvieren / deakvieren.

Display

Drücken Sie die Taste DISP (6) um Displaymodus zu ändern.

RESET (RESET (Gerät „zurücksetzen“) (Taste 22)

RESET ist ein Vorgang, durch den ihr Gerät in einen denierten Anfangszustand(Werkeinstellungen) gebracht wird. Dies kann erforderlich sein, wenn das Gerät nicht mehr ordnungsgemäß funkoniert und auf die üblichen Eingaben nicht reagiert.

Drücken Sie die Taste (22) drei Sekunden lang, um das Gerät „zurückzusetzen“.

Modus auswählen

Drücken sie die Taste (2) kurz um zwischen folgenden Menü zu wählen:

Radio - USB - CARD - AUX - BT AUDIO

AUX IN (Taste 21)

Drücken sie die Taste (12) um AUX IN Modus auszuwählen. Der AUX-Eingang ist ein Signaleingang für externe Geräte. Es handelt sich um einen Signaleingang an Audio-Verstärkern, der sich von anderen Hochpegeleingängen (wie beispielsweise CD-Player oder Tuner) technisch nicht unterscheidet. Er kann für beliebige Geräte mit Line-Ausgang verwendet werden. Die meisten Signalquellen wie CD-Player, DVD-Player, Radios oder Soundkartenausgänge können hier angeschlossen werden.

Radio Funkonen

Frequenz auswählen

Drücken Sie die Taste (4) kurz, um zwischen verschiedenen Frequenzen auszuwählen:

FM1-FM2-FM3

Sender auswählen

Drücken Sie die Tasten Pfeil nach links / Pfeil nach rechts (10,13) kurz, um die automasche Sendersuche zu starten. Drückend halten Sie die Taste um die manuelle Sendersuche zu akvieren.

Sender speichern

Drücken Sie die Taste AS / PS 3 Sekunden lang (Taste 4). Die automasche Suche wird akviert. Die 6 ersten Sendern werden unter die Nummerntastatur 1-6 voreingestellt / gespeichert.

AF Taste

Die Funkon Alternave Frequenz (AF) ermöglicht das automasche Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.

Drücken sie die Taste kurz um die Funkon zu akvieren. AFF ON wird auf dem Display angezeigt. Drücken sie die Taste 3 Sekunden lang, um die Funkon zu deakvieren.

PTY Taste

Programme Type bezeichnet die Einteilung der Sender nach Sparten, zum Beispiel Pop-Musik, Nachrichten, Klassik, Jazz.

Benutzen Sie die Taste um Sparte auszuwählen: zum Beispiel: Musik – Sprachgruppe etc.

Einmal ausgewählt, startet das Radio nach neuen Sendern zu suchen, die zu ausgewählter Sparte gehören.

Music Group

POP M, ROCK M

EASY M, LIGHT M

CLASSICS, OTHER M

JAZZ, COUNTRY

TA Taste

Trac Announcement (Verkehrsdurchsage, abgekürzt TA) führt für die Zeit der Durchsage beispielsweise eine Erhöhung der Lautstärke durch (Geräteabhängig) oder den Wechsel der Wiedergabe von CD zum Radio und danach wieder zurück.

Drücken Sie die TA Taste kurz, um die Funkon zu akvieren. TA Symbol wird auf dem Display angezeigt. Drücken sie die Taste 3 Sekunden lang, um die Funkon zu deakvieren.

Dienste des RDS

Program Idenkaon (PI, in allen ausgestrahlten GT)

Der Programm-Idenfikaon-Code (PI) ist ein senderinterner Idenkaonscode, der unter anderem bei der Suche nach AFs (Alternavfrequenzen) eingesetzt wird.

Programme Service Name (PS) ist der wohl bekannteste Dienst im RDS. Er ermöglicht die Übertragung des Sender-Namens in bis zu acht alphanumerischen Zeichen.

Die Funkon Alternave Frequenz (AF) ermöglicht das automasche Wechseln der Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.

Ein Trac-Programme-Signal (TP) wird gesendet, wenn ein Sender den sogenannten Verkehrsfunk anbietet, das heißt, wenn Informaonen über Staus und Gefahren durch ein spezielles Signal angekündigt werden

Falls TP akviert ist, bewirkt ein Trac Announcement (deutsch: Verkehrsdurchsage, abgekürzt TA) für die Zeit der Durchsage beispielsweise eine Erhöhung der Lautstärke (geräteabhängig) oder den Wechsel der Wiedergabe von CD zum Radio und danach wieder zurück.

EON Funkon

wird maßgeblich von den öentlich-rechtlichen Hörfunksendern genutzt, die damit zum Beispiel Hörern der Kulturwellen die Verkehrsnachrichten der Jugendwellen zugänglich machen.

Programme Type bezeichnet die Einteilung der Sender nach Sparten, zum Beispiel Pop-Musik, Nachrichten, Klassik, Jazz. PTY-Auswahl gehört zu den Standard-Funkonen üblicher RDS-Empfänger.

MP 3 Funkonen Handbuch

1. SD Kartenleser

Einlegen der SD-Card

Schieben Sie dazu eine SD-Karte vorsichg in den SD-Einschub des Kartenlesers, wie auf dem kleinen Symbol über dem Einschubfach beschrieben.

1. USB Anschluss

2. Modus auswählen

Tuner - USB - SD/MMC - AUX IN

1. USB / SD/MMC Wiedergabemodus

Drücken Sie die Taste um die Suche zu starten.

1. USB Anschluss, SD Kartenleser Haupunkonen

1PAUSE

Drücken Sie die Taste um eine Pause anzulegen.

2INT

Drücken Sie die Taste um die voreingestellten Sender 10 Sekunden lang spielen zu lassen.

3RPT

Drücken Sie die Taste um die Unterbrechungsfreie Wiedergabe eines Liedes zu starten. Drücken Sie die Taste nochmal, um die Funkon zu deakvieren.

4RDM

Drücken Sie die Taste um die zufällige Wiedergabefunkon zu akvieren / zu deakvieren

Navigaonstasten -10 / +10 / Nummerntastatur Tasten 5 und 6

1. Navigaonstasten Pfeil nach oben / Pfeil nach unten

Drücken Sie die Taste um ein nächstes / vorheriges Lied zu wählen

7. Display Informaon anzeigen

Datei Informaon

MP3 T XX (XX – Titel-Nummer) – XX 00.00 (Titel-Nummer – Wiedergabezeit) – Datei Name

ID3 Tag

Drücken Sie die Taste um die folgende Informaon auf dem Display zu sehen

FOLDER (Ordner) – TITLE (LIEDNAME) – SCHAUSPIELER – ALBUM

Datei suchen / Ordner durchsuchen

Drücken Sie die Taste 19,20 um die Suche zu starten. Die folgenden Funkonen stehen Ihnen gerne zur Verfügung

Suche nach: Titel-Nummer – Titel-Name – Album-Name

SD Kartenleser

Einlegen der SD-Card

Schieben Sie dazu eine SD-Karte vorsichg in den SD-Einschub des Kartenlesers, wie auf dem kleinen Symbol über dem Einschubfach beschrieben.

Ist die Karte eingesetzt, wird der Inhalt gelesen und die Wiedergabe automasch gestartet.

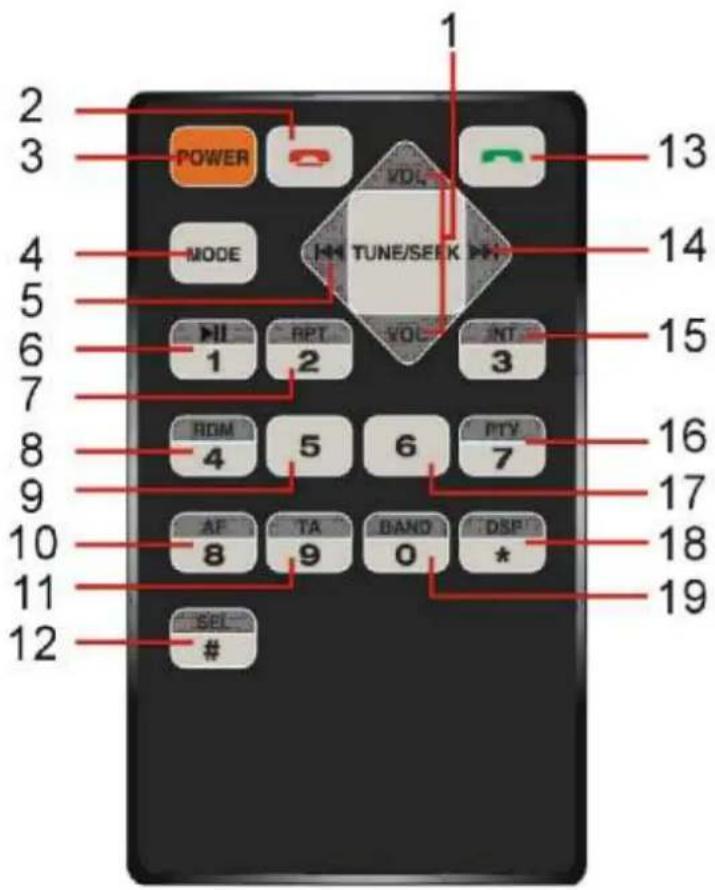

Fernbedienung - Knopelegung

1 2 3 POWER VOL 13 4 MODE TUNE/SEEK 14 5 6 HI RPT VOL NT 3 7 ROM 4 5 6 RTY 7 8 AF TA BAND DSP 9 10 11 12 #

1. Lautstärke einstellen
2. Anruf beenden (Model-abhängig)
3. Strom ein / aus
4. Modus auswählen
5. Suche Richtung Frequenzsenkung
6. Pause einlegen / Play (Wiedergabe) / EINTER (Bestägungstaste)/ Nummerntastatur Taste 1
7. Unterbrechungsfreie Wiedergabe / Nummerntastatur Taste 2
8. Zufällige Wiedergabe / Nummerntastatur Taste 4
9. Nummerntastatur Taste 5
10. AF Funkon ein / aus / Nummerntastatur Taste 8
11. TA Funkon ein / aus / Nummerntastatur Taste 9
12. Audiofunkon auswählen / Nummerntastatur Taste #
13. Anruf tägen (Modell-abhängig)
14. Suche Richtung Frequenzserhöhung
15. INT Funkon ein / ausschalten / Nummerntastatur Taste 3
16. PTY Funkon ein / ausschalten / Nummerntastatur Taste 7

17. Nummerntastatur Taste 6

18. Zeit anzeigen / einstellen / Nummerntastatur Taste *

19. Frequenz auswählen / Nummerntastatur Taste 6

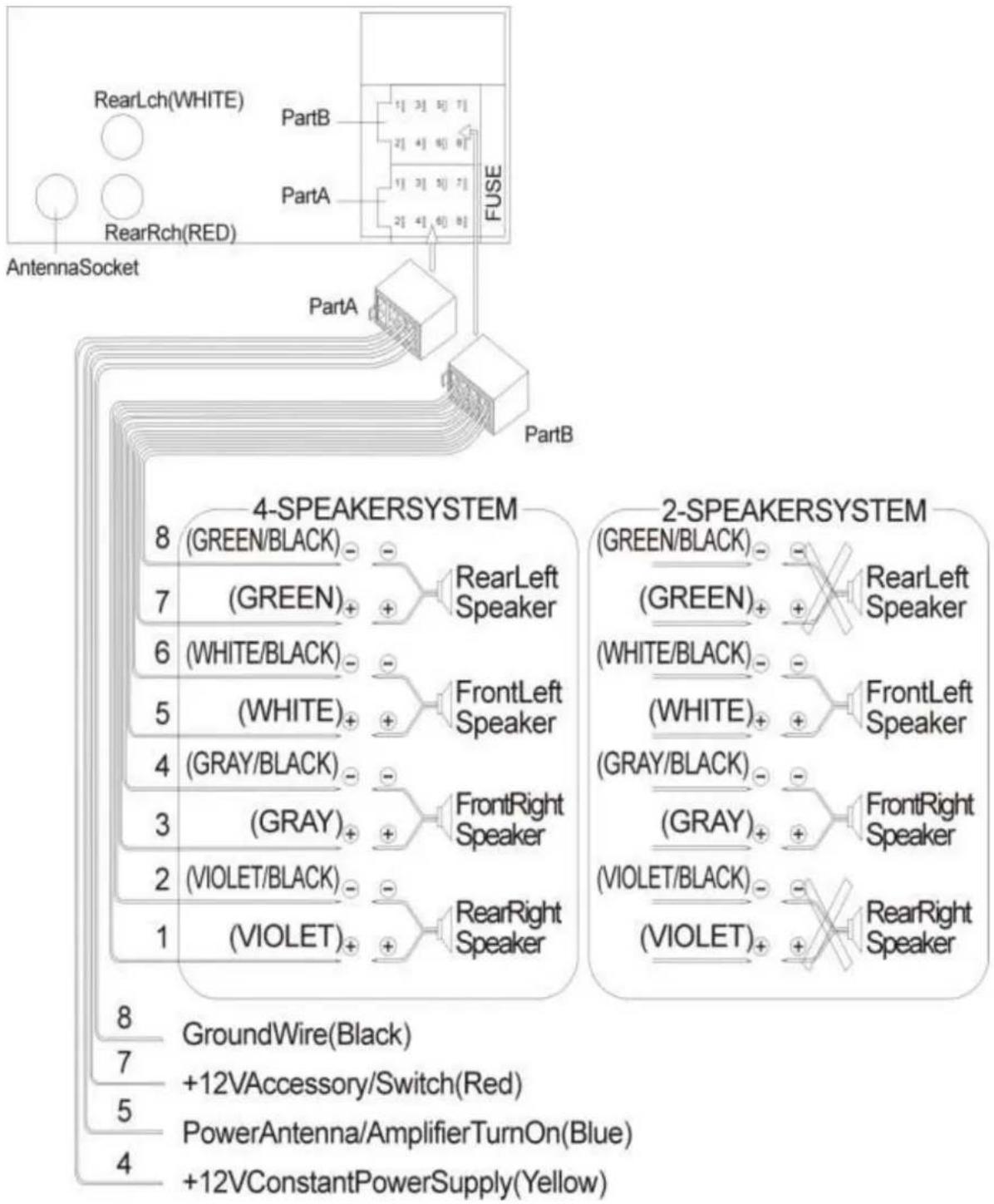

Anschlussschema

    subgraph 4-SPEAKERSYSTEM
        J["8 (GREEN/BLACK)"] --> K["RearLeft Speaker"]
        L["7 (GREEN)"] --> K
        M["6 (WHITE/BLACK)"] --> N["FrontLeft Speaker"]
        O["5 (WHITE)"] --> N
        P["4 (GRAY/BLACK)"] --> Q["FrontRight Speaker"]
        R["3 (GRAY)"] --> Q
        S["2 (VIOLET/BLACK)"] --> T["RearRight Speaker"]
    end

    subgraph 2-SPEAKERSYSTEM
        U["(GREEN/BLACK)"] --> V["RearLeft Speaker"]
        W["(GREEN)"] --> V
        X["(WHITE/BLACK)"] --> Y["FrontLeft Speaker"]
        Z["(WHITE)"] --> Y
        AA["(GRAY/BLACK)"] --> AB["FrontRight Speaker"]
        AC["(GRAY)"] --> AB
        AD["(VIOLET/BLACK)"] --> AE["RearRight Speaker"]
    end

Technische Daten

Allgemein

Stromversorgung 12V DC

Frequenz 87.5-108 MHz

Signal / Geräusche Verhältnis weniger als 26 dB

USB / SD

Frequenz 100kHz-10KHz

Signal / Geräusche Verhältnis weniger als 45dB

Stereotrennung weniger als 22 dB

Maße (ca.) 178 mm x 52 mm x 120 mm

Hinweis

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und / oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bie diese Produkte für die Behandlung, Rohstorückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstosammelhöfen, die diese Geräte kostenlos entgegen nehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informaon zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
