| Produkttyp | WLAN-Adapter (USB) |
| Marke | Edimax |
| Modell | EW-7711UTn |
| Schnittstelle | USB 2.0 |
| WLAN-Standard | IEEE 802.11b/g/n |
| Maximale Geschwindigkeit | 150 Mbit/s |
| Frequenzband | 2,4 GHz |
| Sicherheitsverschlüsselung | WEP, WPA, WPA2 |
| Unterstützte Betriebssysteme | Windows 7/8/10, Linux |
| Abmessungen (ca.) | 34 x 18 x 10 mm |
| Gewicht (ca.) | 10 g |
| Stromversorgung | über USB (5 V) |
| SoftAP-Funktion | Ja (Access Point Modus) |
| Antennentyp | Intern |
| Reichweite | bis zu 30 m (Innenraum) |
| LED-Anzeigen | Strom- und Aktivitäts-LED |
| Zertifizierungen | CE, FCC |
| Lieferumfang | Adapter, CD, Kurzanleitung |
| Garantie | 2 Jahre |
| Reparatur | Keine vom Benutzer reparierbaren Teile |
| Reinigung | Mit einem trockenen, fusselfreien Tuch |
Häufig gestellte Fragen - EW-7711UTn Edimax
Benutzerfragen zu EW-7711UTn Edimax
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Netzwerkkarte / Adapter kostenlos im PDF-Format! Finden Sie Ihr Handbuch EW-7711UTn - Edimax und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EW-7711UTn von der Marke Edimax.
BEDIENUNGSANLEITUNG EW-7711UTn Edimax
Drahtloses nLite USB-Adapter
EW-7711UAn / EW-7711UTn / EW-7711UMn Schnellanleitung
Version 1.0 / 2, 2009
Mehrsprachige Schnellinstallationsanleitung auf der Treiber-CD
Deutsch: Auf der beiliegend Treiber CD finden Sie deutsche Anleitung zur Schnellinstallation.
- Produktinformationen......4
- Packungsinhalt....4
- Installation der Netzwerkkarte....5
3.1 Hardwareinstallation....5
3.2 Softwareinstallation....7 - Verbindung mit einem WLAN-Access Point......11
ΣDIMAX NETWORKING PEOPLE TOGETHER
Copyright durch Edimax Technology Co, Ltd. Alle Rechte vorbehalten. Diese Veröffentlichung darf weder ganz noch teilweise kopiert, übertragen, abgeschrieben, in einem Datenabfragesystem gespeichert oder in eine andere Sprache oder Computersprache übersetzt werden, ganz gleich in welcher Form oder durch welche Mittel, sei es elektronisch, mechanisch, magnetisch, optisch, chemisch, von Hand oder anderweitig, ohne vorher die schriftliche Genehmigung dieses Unternehmens eingeholt zu haben.
Dieses Unternehmen macht keine Repräsentationen und gibt keine Garantien, weder ausdrücklich noch stillschweigend, hinsichtlich der hier veröffentlichten Inhalte und lehnt insbesondere Garantieleistungen, die Gebrauchstauglichkeit oder die Eignung für einen speziellen Anwendungszweck ab. Jegliche Software, die in diesem Handbuch beschrieben ist, wird so verkauft oder lizenziert, „wie sie ist“. Sollte sich das Programm nach dem Kauf als fehlerhaft erweisen, übernimmt der Käufer (und nicht dieses Unternehmen, dessen Vertriebshändler oder Händler) die gesamten Kosten für die Wartung, Reparatur und jegliche zufälligen Schäden oder Folgeschäden, die durch einen Fehler in der Software entstehen. Des Weiteren behält sich das Unternehmen das Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit inhaltliche Änderungen vorzunehmen. Es ist nicht verpflichtet, andere über diese Überarbeitungen oder Änderungen zu informieren.
Das von Ihnen erworbene Produkt und der Setup-Bildschirm können von den Abbildungen in dieser Schnellinstallationsanleitung leicht abweichen. Weitere detaillierte Informationen über dieses Produkt erhalten Sie im Benutzerhandbuch, das sich auf der CD-ROM befindet. Die Software und technische Daten können ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie unsere Internetseite www.edimax.com wegen möglicher Aktualisierungen. Alle Rechte vorbehalten, einschließlich aller Marken- und Produktnamen, die in diesem Handbuch erwähnt werden; diese sind Warenzeichen und/oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer.
1. Produktinformationen
Hauptmerkmale
- Entspricht den WLAN 802.11b/g Standards
- Kompatibel mit WLAN 802.11n Standard mit Datenübertragungsgeschwindigkeiten bis zu 150 MBit/s
- Verstärkt die Reichweite des WLANs um das 3-Fache *
- Beinhaltet mehrsprachigen EZmax Setup-Assistenten
- Unterstützt die USB 2.0/1.1-Schnittstelle
- Unterstützt die WPS-Konfigurationsfunktion.
- Unterstützt WMM, WMM-PS (IEEE 802.11e QoS Standard).
- Unterstützt 64/128-Bit WEP, WPA (TKIP mit IEEE 802.1x), WPA2 (AES mit IEEE 802.1x) Funktionen für ein hohes Maß an Sicherheit.
- Unterstützte Betriebssysteme: Windows 2000/XP/Vista, MAC 10.4.x und höher & Linux
* Die maximale Leistung kann je nach Netzwerkbedingungen und Umgebungsfaktoren unterschiedlich sein.
2. Packungsinhalt
Bevor Sie diese WLAN-Netzwerkkarte verwenden, prüfen Sie bitte den Verpackungsinhalt, und wenden Sie sich an Ihren Verkaufshändler, um fehlende Teile zu melden:
□ WLAN USB-Adapter x1
□ USB-Kabel x1
□ Schnellanleitung x1
☐ CD (EZmax-Assistent / Dienstprogramm, mehrsprachige Schnellanleitung & Benutzerhandbuch) x1
3. Installation der Netzwerkkarte
Bitte halten Sie sich an die nachfolgenden Anweisungen, um Ihre neue USB WLAN-Netzwerkkarte zu installieren:
3.1 Hardwareinstallation


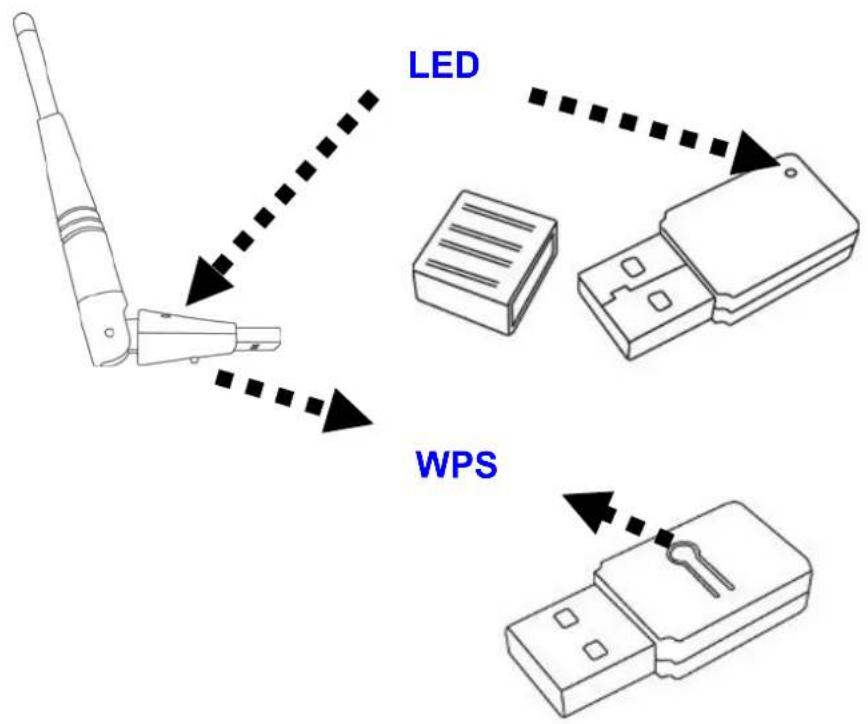

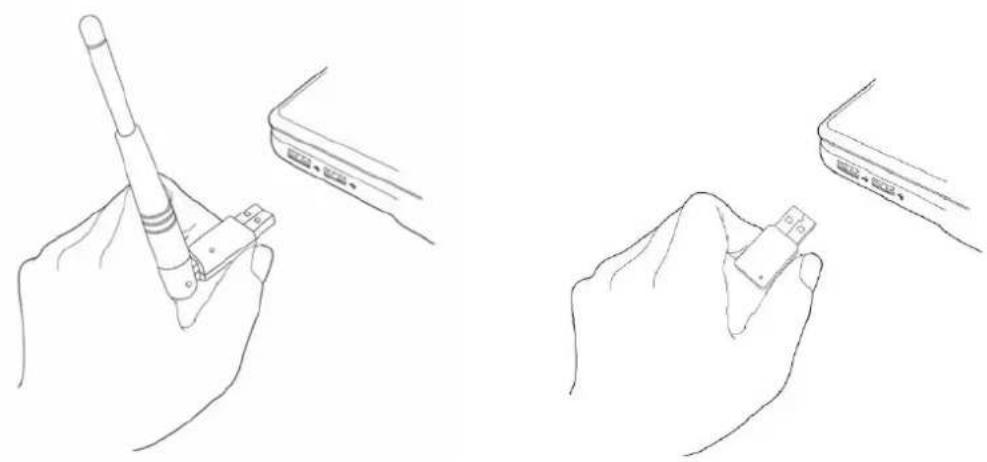

LED WPS- Stecken Sie die USB WLAN-Netzwerkkarte in einen freien USB 2.0-Port Ihres Computers, wenn der Computer eingeschaltet ist.
Wenden Sie niemals Gewalt beim Einsetzen der Karte an; wenn es nicht leichtgängig geht, drehen Sie die Karte um und versuchen Sie es erneut.

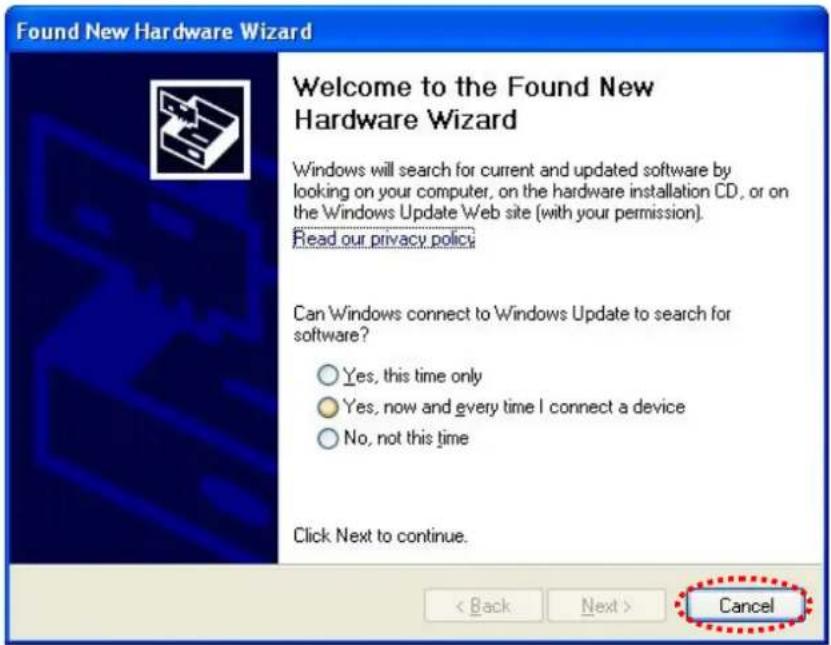

- Die folgende Nachricht wird auf Ihrem Computer eingeblendet; klicken Sie auf 'Abbrechen'.
Dieser Assistent kann unter Windows 2000/XP/Vista ausgeführt werden. Die folgenden Abläufe werden unter Windows XP ausgeführt.

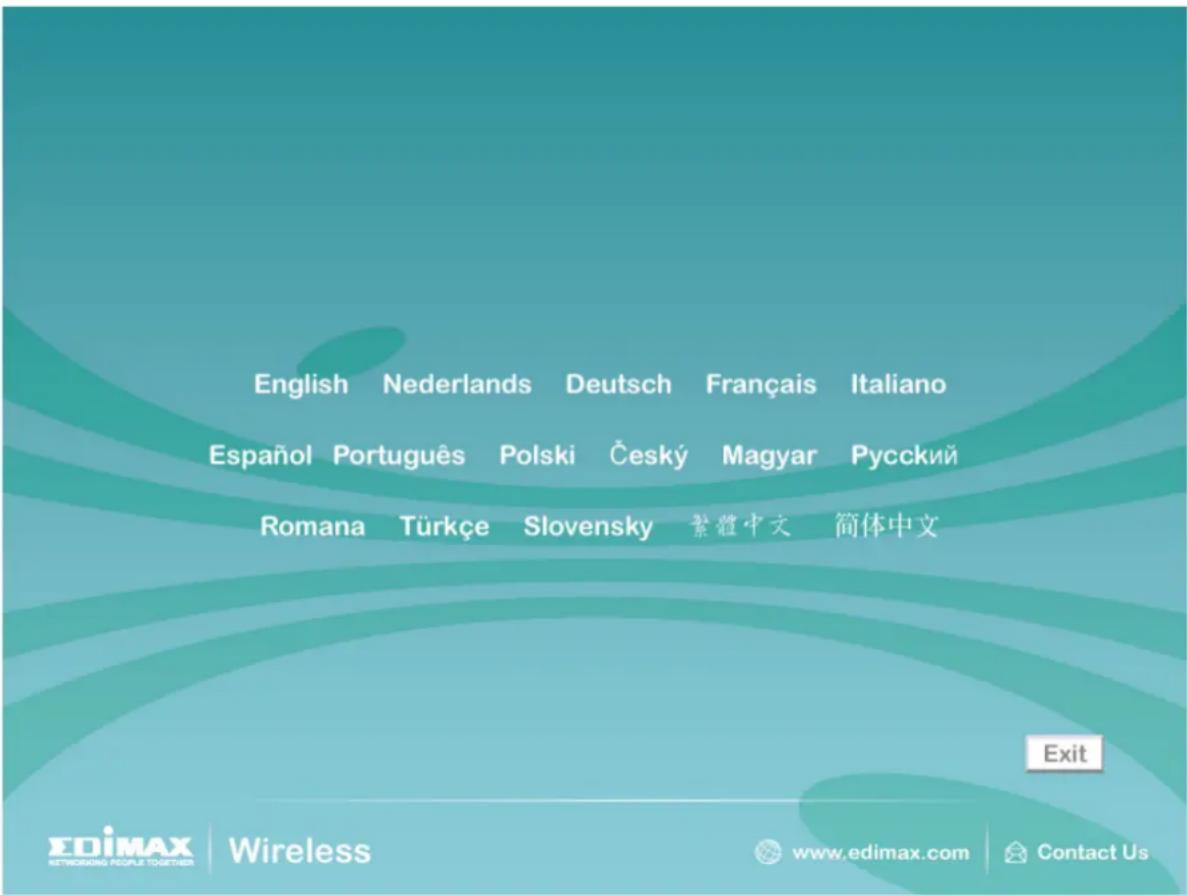

Sie können den WLAN-Adapter mithilfe des EZMAX Setup-Assistenten installieren, der sich auf der beiliegenden CD-ROM befindet. Der Assistent ist ein einfaches und schnelles Konfigurationswerkzeug für die Internetverbindung mit fortlaufenden Schritten. Wenn Sie den EZMAX Setup-Assistenten starten, sehen Sie den folgenden Willkommensbildschirm. Bltte wählen Sie eine Sprache aus, um die Konfiguration zu starten. Der Assistent wird Sie durch die Einrichtung Ihrer Netzwerkverbindung leiten. Wir werden an dieser Stelle keine Anweisungen für den EZMAX Setup-Assistenten bereitstellen.


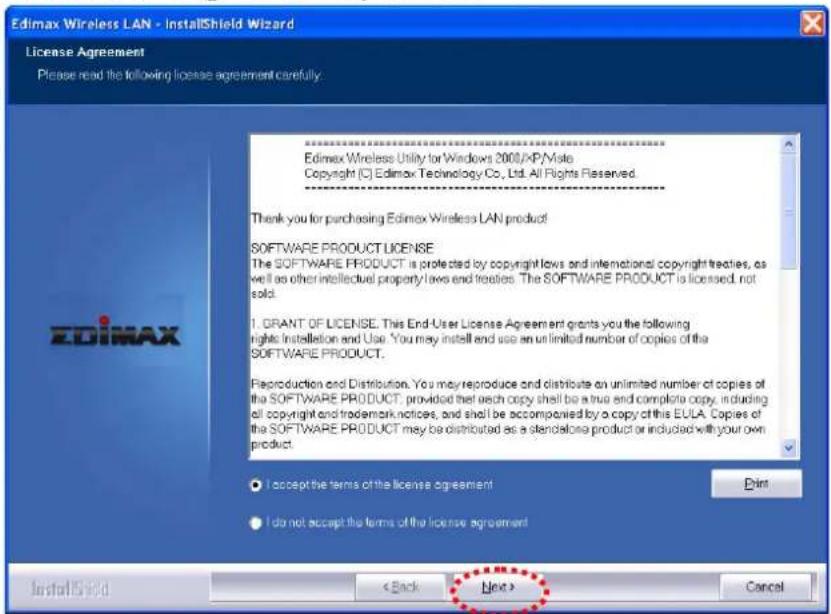

3.2.1 Bitte führen Sie das Programm 'Edimax_xxxx_Setup.exe' aus, um den WLAN-Adapter zu installieren. Bitte lesen Sie die Endbenutzer-Lizenzvereinbarung durch und klicken Sie auf 'I accept the terms of the license agreement (Ich akzeptiere die Bedingungen der Lizenzvereinbarung)' und klicken Sie auf 'Next (Weiter)', um die Lizenzvereinbarung zu akzeptieren.

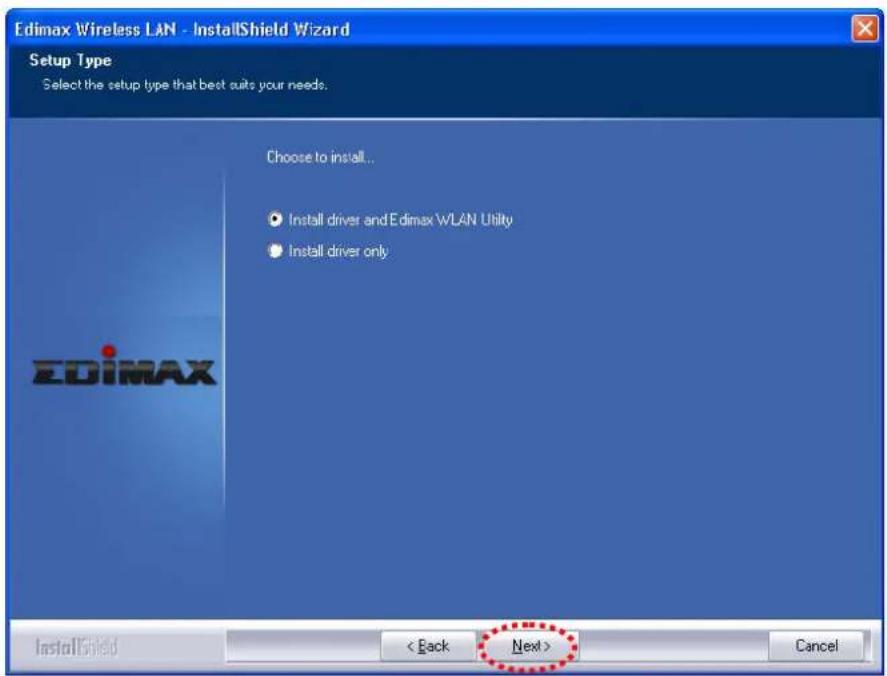

3.2.2 Bei der erstmaligen Installation der Netzwerkkarte ist es empfehlenswert, dass Sie Treiber und Dienstprogramm installieren. Wenn Sie nur den Treiber aktualisieren möchten, wählen Sie 'Install driver only (nur Treiber installieren)'. Klicken Sie auf 'Next (Weiter)', um fortzufahren.

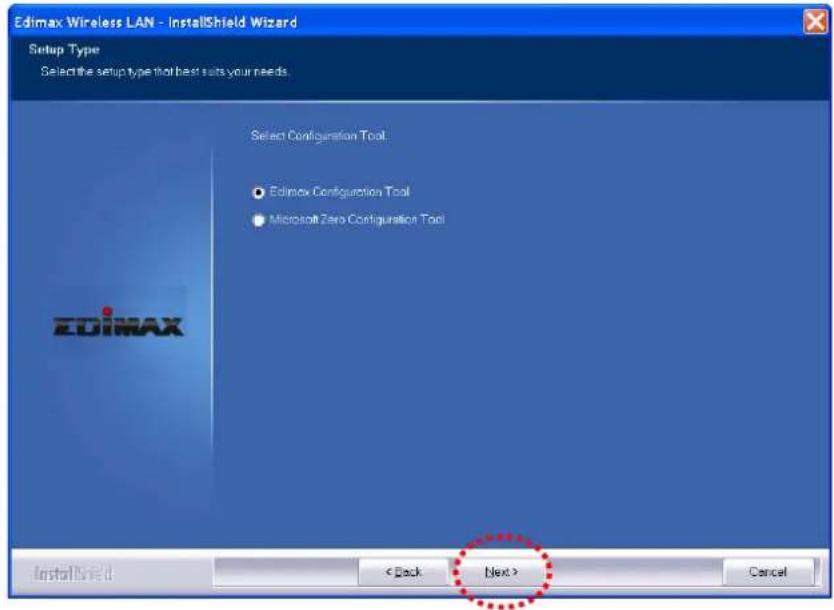

3.2.3 Sie können hier das Konfigurationstool auswählen, das zur Konfiguration der Netzwerkkarte eingesetzt wird. Es ist empfehlenswert, das 'Edimax Configuration Tool' auszuwählen, welches vollen Zugriff auf alle Funktionen dieser WLAN-Netzwerkkarte ermöglicht. Wenn Sie das von Windows XP oder Vista bereitgestellte Konfigurationstool für drahtlose Netzwerke verwenden möchten, wählen Sie bitte 'Microsoft Zero Configuration Tool', und klicken Sie anschließend auf 'Next (Weiter)'.

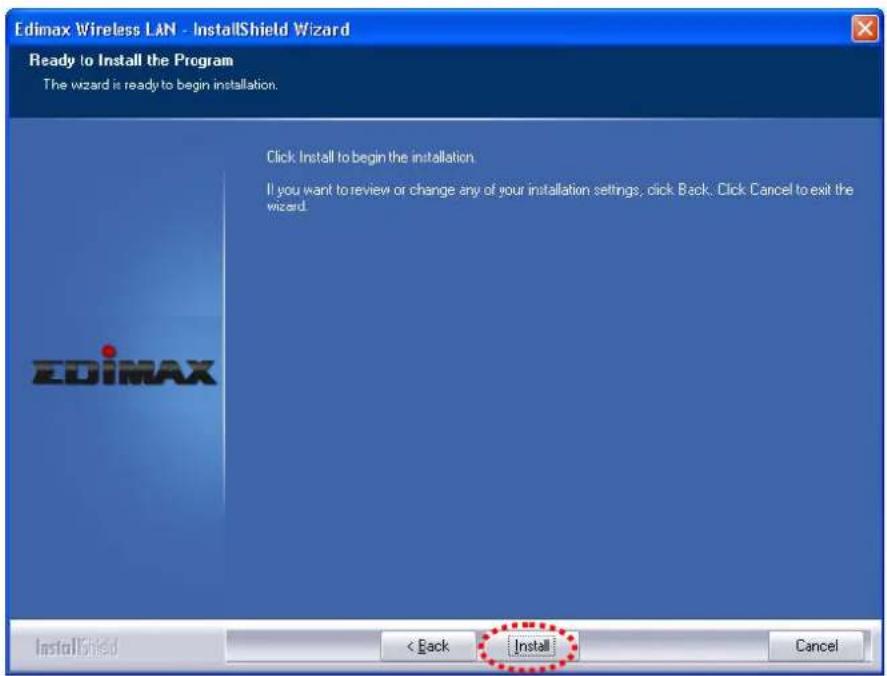

3.2.4 Wenn Sie diese Meldung sehen, klicken Sie bitte auf 'Install (Installieren)', um die Installation zu starten.

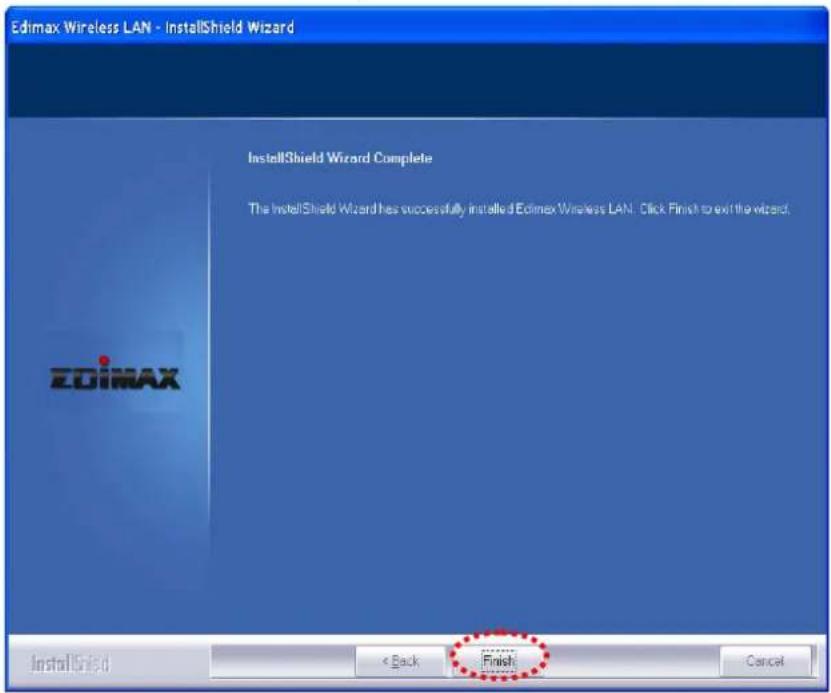

3.2.5 Wenn Sie diese Meldung sehen, klicken Sie bitte auf 'Fertig stellen', um den Treiber-Installationsprozess abzuschließen.
4. Verbindung mit einem WLAN-Access Point
Anwendung des Konfigurations-Dienstprogramms zur Verbindung mit einem WLAN-Access Point

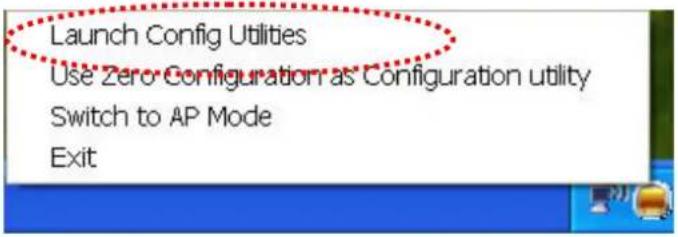

4.1 Wenn die Installation abgeschlossen ist, wird das "Wireless Configuration Utility" als Symbol in der unteren rechten Ecke Ihres Windows Desktops angezeigt. Bitte klicken Sie mit der rechten Maustaste auf das Symbol und wählen Sie 'Launch Config Utilities (Konfigurations-Dienstprogramme öffnen)'

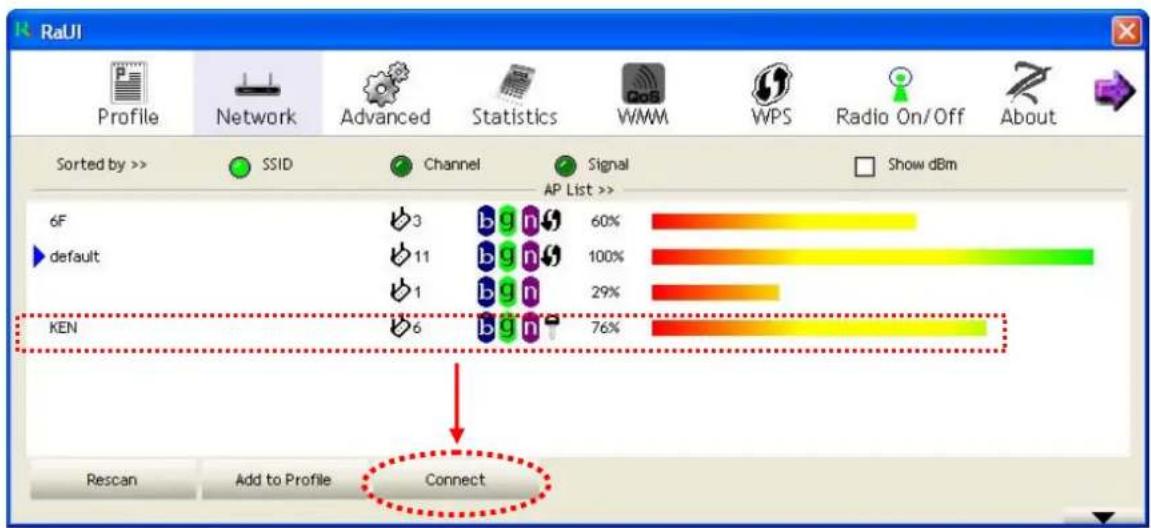

4.2 Das Konfigurations-Dienstprogramm wird automatisch nach drahtlosen Access Points suchen, und alle gefundenen Access Points werden angezeigt. Bitte wählen Sie einen Access Point, mit dem Sie eine Verbindung herstellen möchten, und klicken Sie auf 'Connect (Verbinden)'. Wenn der drahtlose Access Point, mit dem Sie eine Verbindung herstellen möchten, nicht angezeigt wird, klicken Sie bitte auf 'Rescan (Erneut suchen)'

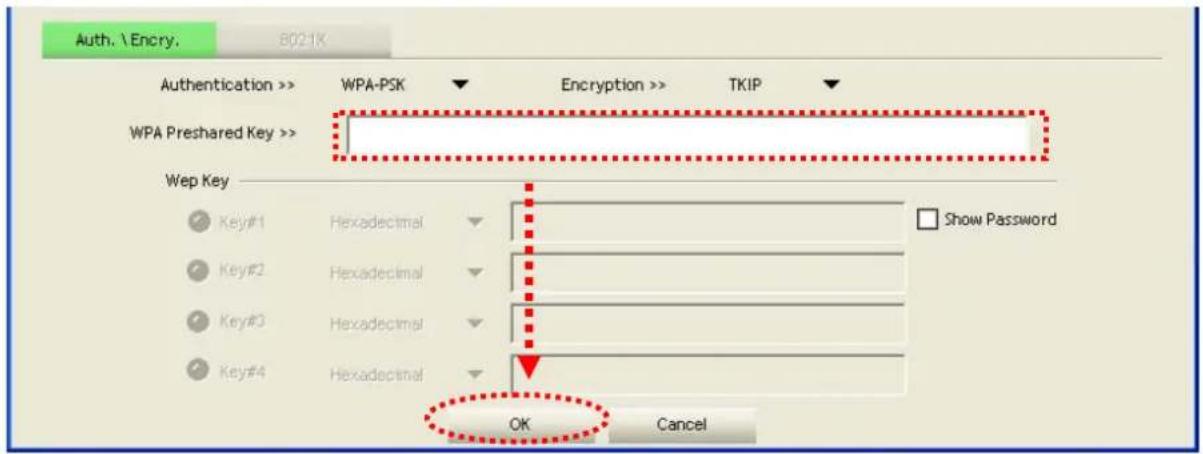

4.3 Wenn der WLAN-Access Point eine Verschlüsselung einsetzt, müssen Sie den WEP-Schlüssel oder den WPA Preshared Schlüssel eingeben. Bitte fragen Sie den Besitzer des drahtlosen Access Points, mit dem Sie eine Verbindung herstellen möchten, und geben Sie den richtigen Schlüssel / Preshared Schlüssel hier ein; klicken Sie anschließend auf 'OK'. Wenn der hier eingegebene Wert falsch ist, können Sie keine Verbindung mit dem WLAN-Access Point herstellen.
Die Art der Authentifizierung wird automatisch ausgewählt, bitte ändern Sie diese nicht.

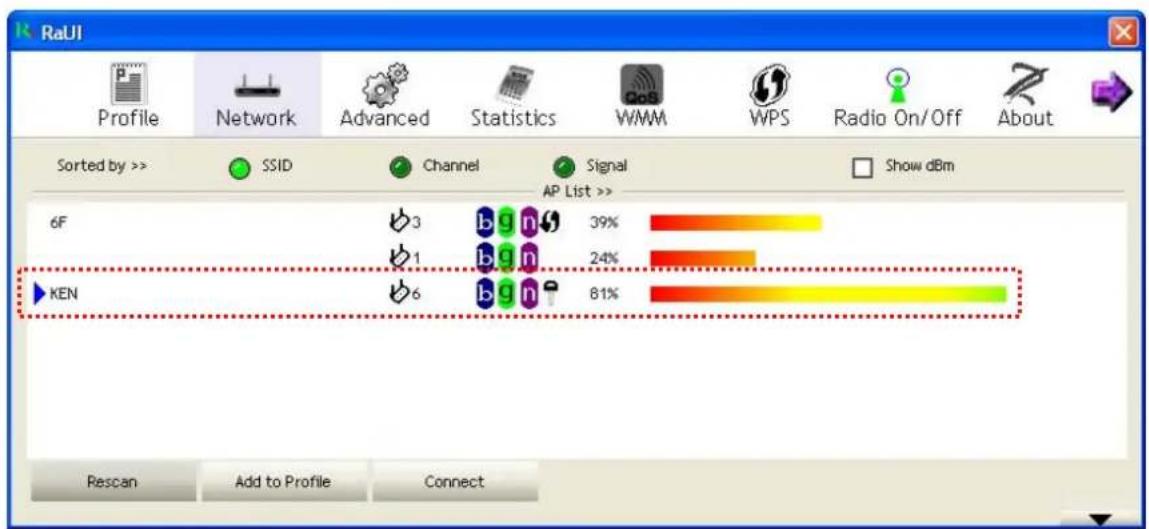

4.4 Wenn der WLAN-Access Point erfolgreich verbunden ist, werden Sie ein ▶ Symbol vor dem Namen des WLAN-Geräts sehen.
Erweiterte Einstellungen und andere Funktionen dieser WLAN-Netzwerkkarte finden Sie im Benutzerhandbuch, dass auf der beiliegenden CD-ROM enthalten ist.
Störungserklärung der Federal Communication Commission
Dieses Gerät wurde getestet und entspricht den Bestimmungen für digitale Geräte der Klasse B nach Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor Funkstörungen
beim Betrieb des Geräts in einer Wohngegend. Dieses Gerät erzeugt und nutzt Hochfrequenzenergie und kann diese abstrahlen und den Funkverkehr stören, wenn es nicht anweisungsgemäß installiert und betrieben wird. Es kann jedoch nicht gewährleistet werden, dass bei einer bestimmten Installation keine Störungen auftreten werden. Sollte dieses Gerät den Radio- und Fernsehempfang stören, was sich durch Ein- und Ausschalten des Geräts nachprüfen lässt, sollten Sie versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:
- Richten Sie die Empfangsantenne neu aus oder ändern Sie Ihren Aufstellungsort.
- Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
- Schließen Sie das Gerät an eine andere Steckdose/Stromkreis an, an die/den der Empfänger nicht angeschlossen ist.
- Fragen Sie den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Rat.
FCC Hinweis
Dieses Gerät und dessen Antenne dürfen nicht gemeinsam mit einer anderen Antenne oder Sender aufgestellt oder betrieben werden. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) dieses Gerät kann schädliche Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen aufnehmen, einschließlich Störungen, die einen ungewünschten Betrieb zur Folge haben können. Jegliche Änderungen oder Modifikationen, die von der für die Konformität des Geräts verantwortlichen Partei nicht ausdrücklich genehmigt worden ist, können die Berechtigung zum Betrieb des Geräts ungültig machen.
Federal Communications Commission (FCC) Regelung zur Strahlungsbelastung
Dieses Gerät entspricht dem FCC Strahlungswert für eine nicht kontrollierte Umgebung. Um die Möglichkeit einer Überschreitung des FCC Grenzwertes für Hochfrequenzstrahlung zu verhindern, sollte die Entfernung des menschlichen Körpers zur Antenne beim normalen Betrieb 20 cm (8 Zoll) nicht unterschreiten.
Diese Antenne(n), die für diesen Sender verwendet werden, dürfen nicht gemeinsam mit einer anderen Antenne oder einem Sender aufgestellt oder betrieben werden.
R&TTE Konformitätserklärung
Dieses Gerät erfüllt die Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität (R&TTE) Die R&TTE Richtlinie hebt die Richtlinie 98/13/EWG (Telekommunikationsendeinrichtungen und Satellitenfunkanlagen) mit Wirkung vom 8. April 2000 auf und ersetzt diese.
Sicherheit
Das Gerät wurde mit größter Sorgfalt für die Sicherheit der Installateure und Benutzer konstruiert. Dennoch muss bei der Arbeit mit Elektrogeräten besonders auf die Gefahr eines elektrischen Schlags und auf statische Elektrizität geachtet werden. Alle Anweisungen von diesem Hersteller und dem Computerhersteller müssen stets eingehalten werden, um eine sichere Verwendung des Geräts zu gewährleisten.
EU-Länder mit Benutzungserlaubnis
Die ETSI-Version dieses Geräts ist für den Heim- und Bürogebrauch in Österreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Irland, Italien, Luxemburg, den Niederlanden, Portugal, Spanien, Schweden und dem Vereinigten Königreich vorgesehen.
Die ETSI-Version dieses Geräts ist auch für den Gebrauch in den folgenden EFTA-Mitgliedsstaaten autorisiert: Island, Liechtenstein, Norwegen und Schweiz.
EU-Länder mit Einschränkungen bei der Benutzung
Keine.
Eine Konformitätserklärung finden Sie auf www.edimax.com
