Produkttyp	Multimedia Autoradio (FlashXO, ohne CD-Laufwerk)
Modell	XM-RSU252BT V2
Marke	Xomax
Einbaugröße	1 DIN (verkürzte Einbautiefe)
Stromversorgung	12 V DC (Bordnetz)
Ausgangsleistung	4 x 60 Watt
Display	Digitales Segmentdisplay, ca. 7 cm / 3 Zoll Diagonale
Beleuchtungsfarbe	7 Farben einstellbar
Unterstützte Medien	USB (bis 128 GB, FAT32), SD-Karte (bis 128 GB, FAT32), AUX-IN (3,5 mm Klinke)
Bluetooth	Version 2.0, Class 2; Profile: Freisprechen (HFP), A2DP
FM-Radio	Frequenzbereich 87,5 – 108 MHz, Empfindlichkeit 10 dB, S/N 60 dB
Unterstützte Dateiformate	MP3 (mit ID3-Tags), WMA
Lautsprecherimpedanz	4 – 8 Ohm
Frequenzgang	20 Hz – 20 kHz
Signal-Rausch-Verhältnis	85 dB (Audio), 60 dB (FM)
Stereo-Kanaltrennung	80 dB
Gewicht (ca.)	0,5 kg
Lieferumfang	Autoradio, Fernbedienung (mit Batterie CR2025), ISO-Kabel, Montageanleitung, Einbaurahmen, Blende, Ausziehschlüssel
Sicherheitshinweise	Nur im Stand bedienen; Installation durch Fachpersonal; keine eigenmächtigen Reparaturen; 12 V Bordnetz; Sicherungen beachten
Reinigung und Pflege	Mit weichem, trockenem Tuch reinigen; keine aggressiven oder alkoholhaltigen Reinigungsmittel verwenden
Reparatur und Ersatzteile	Keine vom Benutzer reparierbaren Teile; bei Defekt Fachwerkstatt aufsuchen; Gewährleistungssiegel nicht beschädigen

Häufig gestellte Fragen - XM-RSU252BT V2 Xomax

Wie kopple ich mein Smartphone per Bluetooth mit dem Autoradio?

Wie setze ich das Autoradio auf die Werkseinstellungen zurück?

Wie ändere ich die LED-Beleuchtungsfarbe?

Wie stelle ich die Uhrzeit ein?

Warum werden gespeicherte Radiosender nach dem Ausschalten gelöscht?

Die Fernbedienung reagiert nicht. Was kann ich tun?

Wie schließe ich ein externes Gerät über AUX an?

Welche Dateiformate und Datenträger werden unterstützt?

Wie kann ich die Bluetooth-Musikwiedergabe steuern?

Mein Gesprächspartner hört mich über die Freisprecheinrichtung nur leise. Was tun?

BEDIENUNGSANLEITUNG XM-RSU252BT V2 Xomax

XOMAX XM-RSU252BT V2 mit 7 Farben

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des Multimedia Autoradios XOMAX XM-RSU252BT erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen XOMAX Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de/download nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 2.0

Letztes Update 29.09.2016

Inhaltsverzeichnis

Sicherheitshinweise und Vorsichtsmaßnahmen 4

Einführung 6

Beschreibung 6

Spezifikationen......6

Packungsinhalt 7

Bedienelemente am Autoradio......8

Fernbedienung Knopffunktionen .....11

Installation 12

Installationshinweise....12

Vor der Installation ....12

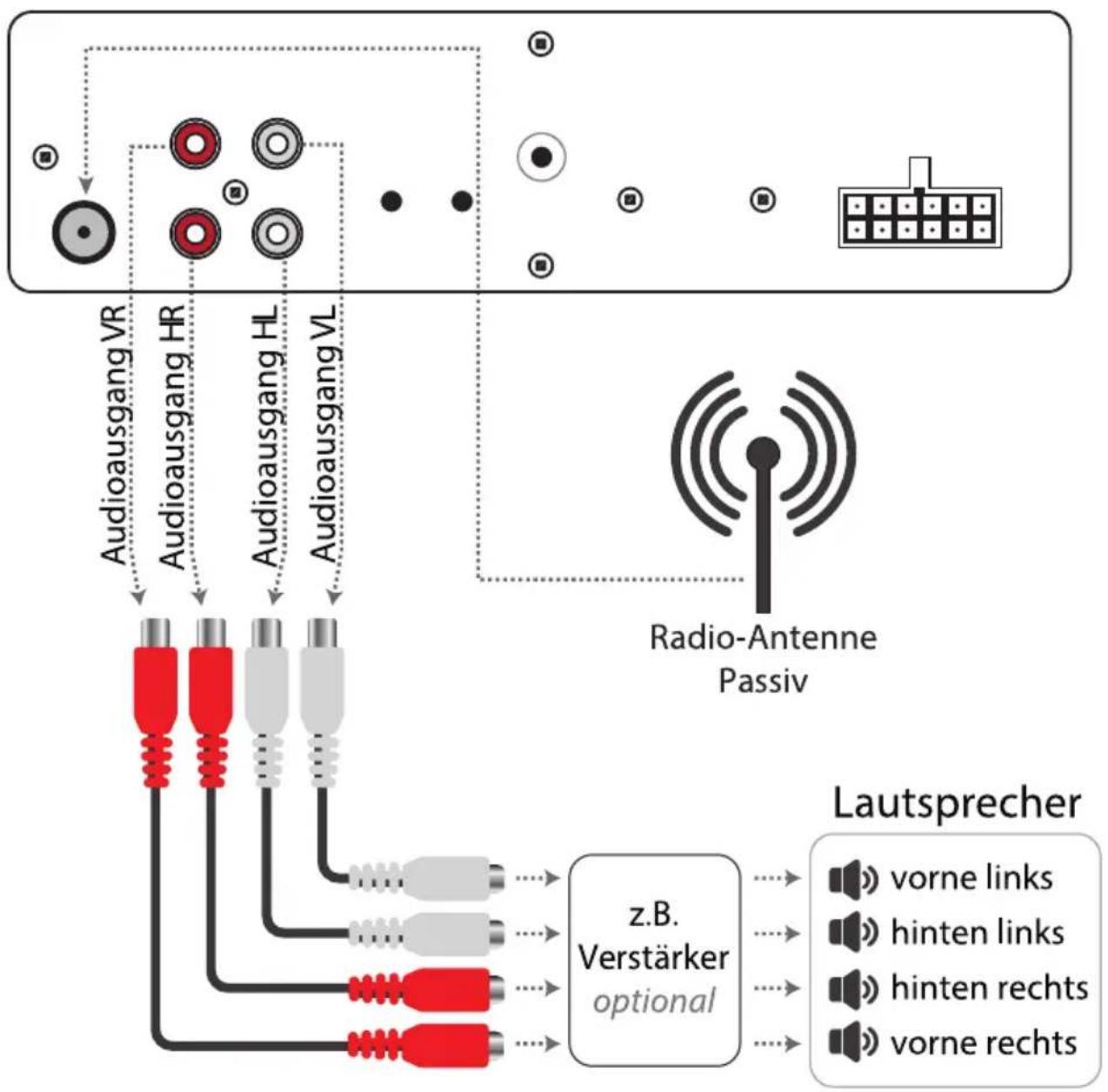

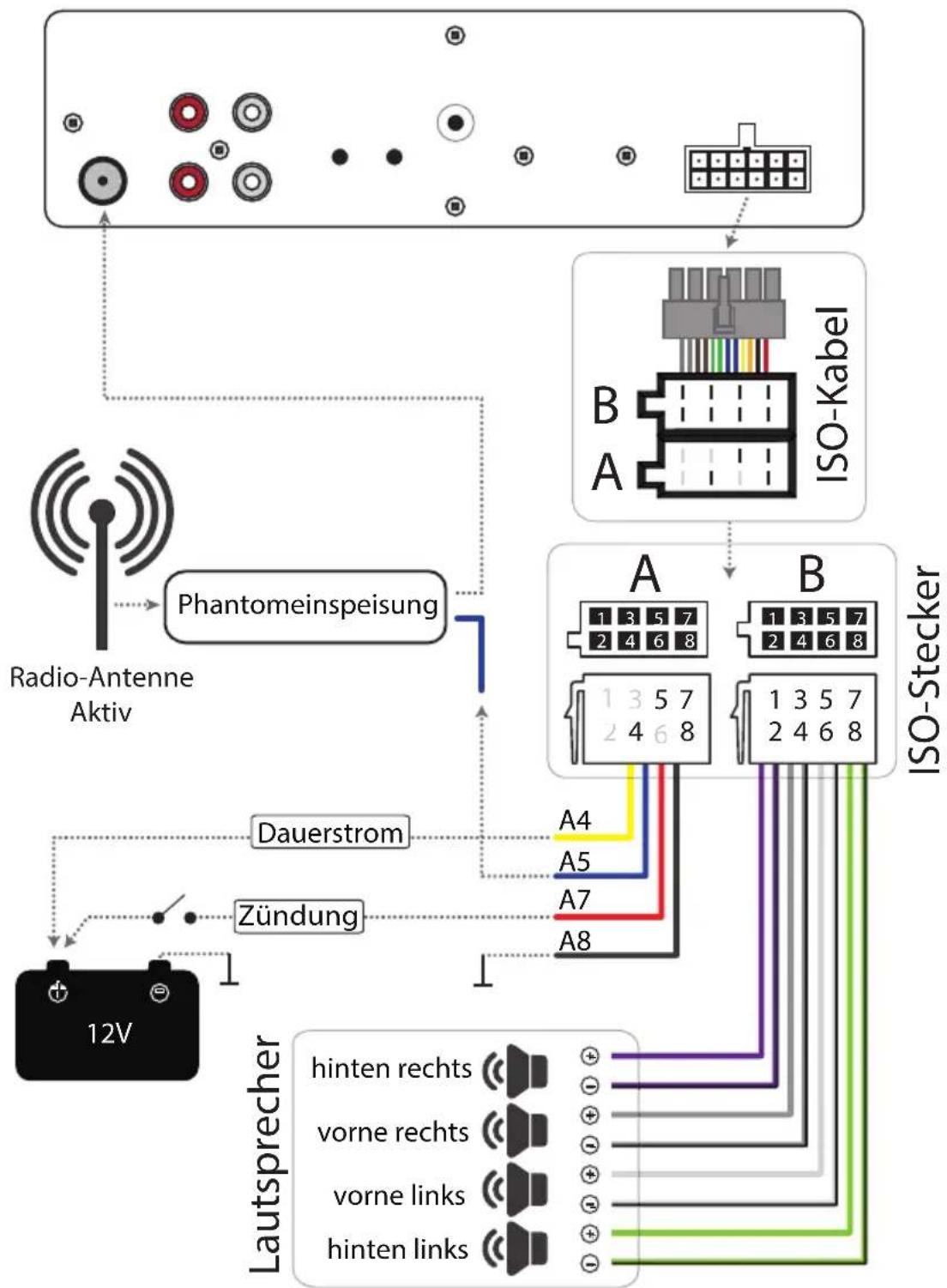

Anschlussschema Cinch 14

Anschlussschema ISO-Stecker 15

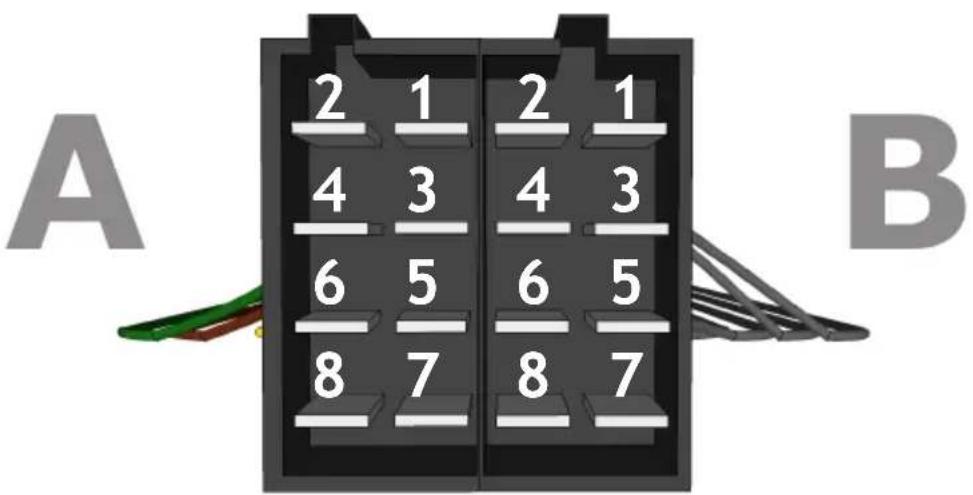

ISO-Buchsen-Belegung 16

Buchse A (Stromversorgung) ......16

Buchse B (Lautsprecher) .....16

ISO-Kabel 17

Kabelbaum-Beschreibung .....17

Hinweise ....17

Inbetriebnahme 18

Fernbedienung verwenden ......18

Fernbedienung Batteriewechsel .....18

Gerät einschalten/ausschalten......19

USB-Medien anschließen......19

SD-Karte einschieben....19

AUX-IN anschließen 19

Grundfunktionen 20

Modus Auswahl ......20

Lautstärke....20

Einstellungen 20

Preset Equalizer ....20

Loudness Funktion......21

Stummschalten ....21

LED-Farbe einstellen 21

Datenträger und Medien 21

Unterstützte Datenträger......21

Unterstützte Dateiformate .....21

Radiomodus 22

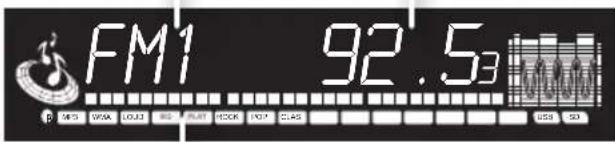

Radio-Display....22

Radiomodus anschalten....22

Automatische Sendersuche ......22

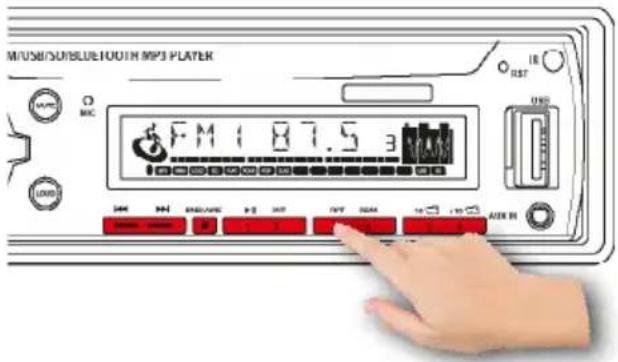

Sender speichern....22

AMS Automatischer Suchlauf......22

Frequenzband umschalten .....22

Wiedergabemodus 23

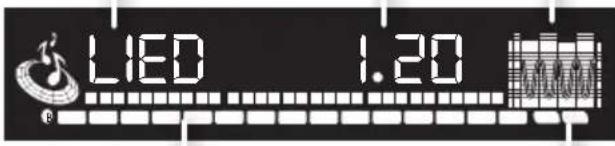

Wiedergabe Display 23

Wiedergabe Modus aufrufen......23

Wiedergabe starten ......23

Pause....23

Titel vorwärts / zurück .....23

Vor- und Zurückspulen ......23

Intro-Funktion......23

Wiedergabewiederholung......23

Zufallswiedergabe....24

10 Titel vor- / zurückspringen .....24

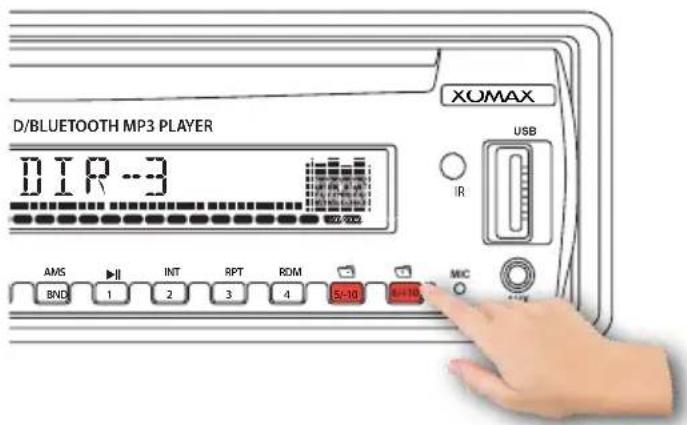

Ordner wechseln 24

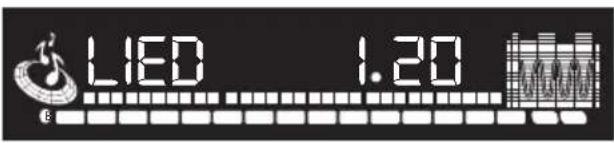

ID3-Tag (Titel- und Interpret)......24

AUX-IN Audio Eingang 25

AUX-IN Anschluss....25

AUX-IN Modus starten....25

Bluetooth Verbindung 25

Freisprechfunktion 26

Allgemeines....26

Anruf entgegennehmen ....26

Anruf beenden 26

Anruf veranlassen....26

Bluetooth Musik 26

Allgemeines....26

Bluetooth Musik starten....26

Bluetooth Musik Steuerung .....26

Allgemeine Problemlösung 27

Entsorgungshinweise 29

Alt-Geräteentsorgung....29

Batterieentsorgung ......29

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Einführung

Beschreibung

Das XOMAX XM-RSU252BT ist ein FlashXO Multimedia Autoradio im 1DIN Einbauformat.

Ein FlashXO Autoradio ist ein modernes Multimedia-Autoradio ohne CD-Laufwerk.

MP3-Musik und Hörbücher können von USB-Sticks und SD-Karten abgespielt werden.

Das XOMAX XM-RSU252BT besitzt einen SD-Kartenslot, einen USB-Anschluss, einen Audioeingang und die Möglichkeit, Musik über eine Bluetooth Verbindung vom Smartphone oder Handy zu hören.

Die Bluetooth Verbindung bietet zudem eine praktische Freisprechfunktion.

Spezifikationen

Allgemeine Daten

Betriebsspannung 12V DC

Beleuchtungsfarbe 7 Farben

Einbaugröße ..... 1DIN (verkürzte Einbautiefe)

Audio

Ausgangsleistung 4 x 60 Watt

Ausgang .... für 4 Lautsprecher

Lautsprecher Impedanz .... 4 bis 8 Ohm

Frequenzbereich 20Hz-20KHz

S/N Verhältnis 85 dB

Stereo-Kanaltrennung 80 dB

Display

Display Art ...... Digital Segment Display

Diagonale ...... ca. 7 cm/3 Zoll

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz

FM Empfindlichkeit 10 dB

S/N Verhältnis 60 dB

RDS Funktionen .... nicht vorhanden

USB-Anschluss

Stecker Typ ...... Typ A, normal

Max. unterstützte Größe 128 GB

Dateisystem Fat32

SD-Kartenslot

Slot Typ TF, SD

Max. unterstützte Größe 128 GB

Dateisystem Fat32

Bluetooth

Version 2.0 Class 2

Profile ...... Freisprechen, A2DP

Frequenz 2.4GHz Spektrum

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Packungsinhalt

Im Standard Lieferumfang ist das folgende Zubehör enthalten.

Bitte kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

1

2

XOMAX Kontageansatz Ges-Multeile Raten: Die zufühliche Betriebsgeschäftigte für die auf vorärer Konsplennaktie: 2016-2017-03-01

3456

④⑤⑥

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

① Fernbedienung mit Batterie
② Montageanleitung
③ 1DIN Einbaurahmen (am Gerät)
④ 1DIN Blende (am Gerät)

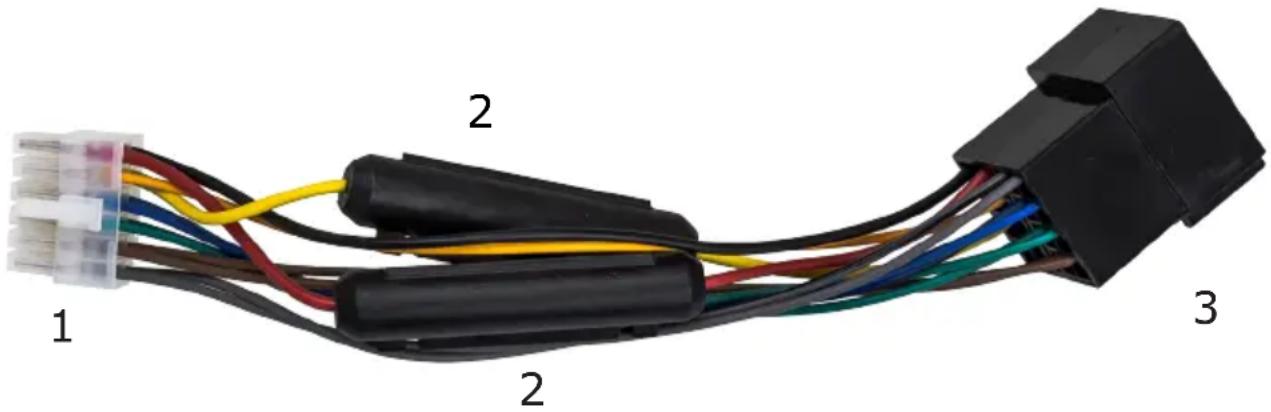

⑤ ISO-Anschlußkabel
⑥ Ausziehschlüssel

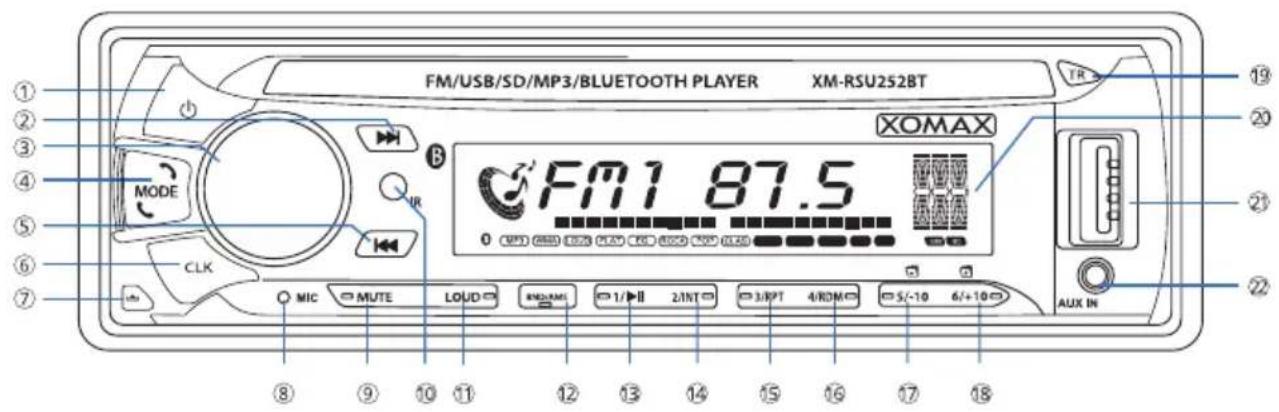

Bedienelemente am Autoradio

FM/USB/SD/MP3/BLUETOOTH PLAYER XM-RSU252BT XOMAX F71 87.5 MODE CLK MIC MUTE LOUD RND/RMIL 1/▶ II 2/INT 3/RPT 4/RDM 5/-10 6/+10 AUX IN ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

23 23 SD 24 RESET 25 26

Bedienelemente-Funktionen

① Ein-/ausschalten

Drücken Sie den Knopf, um das Auto-radio ein- oder auszuschalten.

② Titel vor/Sendersuche

[Wiedergabemodus]

kurz drücken zum nächsten Titel springen. lang drücken schnell vorspulen.

[Radiomodus]

kurz drücken automatische Sendersuche in die entsprechende Frequenzrichtung. lang drücken schartet manuellen Suchmodus.

③ Drehknopf Lautstärke/Toneinstellungen/Preset Equalizer umschalten

drehen Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

drücken Drücken Sie den Drehknopf mehrmals, um zwischen den Toneinstellungsoptionen oder den Equalizer Voreinstellungen umzuschalten.

Folgenden Einstellungen stehen zur Verfügung: Bass, Treble, Balance, Fader, Loudness, Equalizer, Bluetooth Verbindung, ID3-Anzeige und Volume.

Durch anschließendes Drehen des Knopfes regeln Sie die Optionen der entsprechenden Einstellung.

④ /MODE/ Modus umschalten/ Hörer abnehmen/auflegen

MODE Drücken Sie den Knopf, um zwischen den Modi [Radio], [Blue toot h], [AUX], [USB] und [SD] zu wechseln.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus ignoriert.

[Telefoniemodus] drücken Sie den Knopf, um einen Anruf entgegenzunehmen, um einen Anruf abzulehnen oder ein laufendes Telefonat zu beenden.

⑤ Titel zurück/Sendersuche [Wiedergabemodus]

kurz drücken einen Titel zurück springen. lang drücken schnell zurückspulen.

[Radiomodus]

kurz drücken automatische Sendersuche in die entsprechende Frequenzrichtung. lang drücken schartet manuellen Suchmodus.

⑥ CLK Uhrzeit anzeigen

kurz drücken bei Knopfdruck wird die Uhrzeit für 5 Sekunden auf dem Display angezeigt.

lang drücken halten sie den Knopf gedrückt, um die Uhr umzustellen.

⑦ Bedienteil entriegeln

Wenn Sie das Bedienteil zwecks Diebstahlschtzes abnehmen möchten, drücken Sie diesen Knopf, um das Bedienteil zu entriegeln.

⑧ MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion

zum Einsatz.

Das Mikrofon sollte nicht verdeckt werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

⑨ MUTE Stummschalten an/aus Drücken Sie den Knopf, um die Tonaus- gabe stummzuschalten bzw. um die Tonausgabe wieder anzuschalten.

⑩ IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

⑪ LOUD Loudness Funktion an/aus

⑫ BND/AMS Frequenzband umschalten / Automatischer Speicher-Sendersuchlauf kurz drücken [Radiomodus] drücken

Sie die Taste, um das Frequenzband zwischen FM1, FM2 und FM3 umzuschalten.

lang drücken [Radiomodus] startet die automatische Sendersuche und speichert die Sender.

⑬ 1/▶II Wiedergabe/Pause

[Wiedergabemodus] startet die Wiedergabe oder pausiert sie.

[Radiomodus] Senderspeicherplatz "1".

⑭ 2/INT Intro Funktion

[Wiedergabemodus] Alle Titel werden nacheinander für je 7 Sekunden angespielt. Ein erneuter Knopfdruck hält die Intro-Funktion wieder an.

[Radiomodus] Senderspeicherplatz "2".

⑮ 3/RPT Wiedergabewiederholung [Wiedergabemodus] Drücken Sie den Knopf, um den Wiederholmodus umzuschalten: [REP ONE], [REP DIR] und [REP ALL].

[Radiomodus] Senderspeicherplatz "3".

16 4/RDM Zufallswiedergabe [Wiedergabemodus] Zufallswiedergabe an-/ausschalten. Ist die Funktion aktiviert, werden die Titel des Datenträgers in zufälliger Reihenfolge wiedergegeben.

[Radiomodus] Senderspeicherplatz "4".

⑰ 5/-10/10 Titel zurück/ vorhe-rigen Ordner

[Wiedergabemodus] kurz drücken Um 10 Titel in der Wiedergabeliste zurückspringen. lang drücken Zum vorherigen Ordner zurückspringen.

[Radiomodus] Senderspeicherplatz "5".

⑱ 6/+10/10 Titel vorwärts/nächster Ordner

[Wiedergabemodus] kurz drücken Um 10 Titel in der Wiedergabeliste vorspringen. lang drücken Zum nächsten Ordner springen.

[Radiomodus] Senderspeicherplatz "6".

⑲ TR LED/Display Farben ändern

⑳ Display Das Display zeigt zum Betriebsmodus relevante Informationen und eine Equalizer-Grafik an.

②1 USB USB-Anschluss (unter der Lasche)

Der USB-Anschluss liest USB-Sticks im FAT32 Dateisystem. Maximal unterstützte Größe: 128 GB.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

⑳ AUX IN AUX Audio Eingang

3,5 mm Klinkenbuchse für den Anschluss einer externen Audioquelle.

An den AUX Anschluss können Sie MP3-Player, Smartphones, Tablets und andere Musikwiedergabegeräte anschließen.

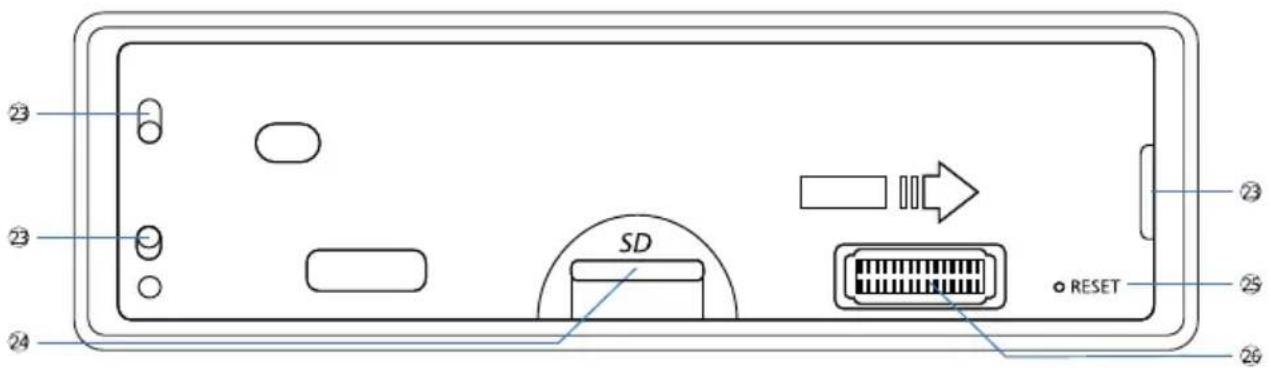

23 Einrast-Vorrichtung

An dieser Vorrichtung wird das Bedienteil eingerastet.

24 SD SD-Kartenslot

Der Kartenleser liest SD-Karten im FAT32 Dateisystem. Maximal unterstützte Größe: 128 GB.

25 RST Reset

Autoradio auf Werkseinstellungen zurücksetzen.

26 Bedienteil-Schnittstelle

Diese Schnittstelle ist für die Verbindung des Bedienteils zur Autoradio verantwortlich.

Bitte achten Sie stets darauf, dass die Kontakte nicht verschmutzt oder beschädigt werden.

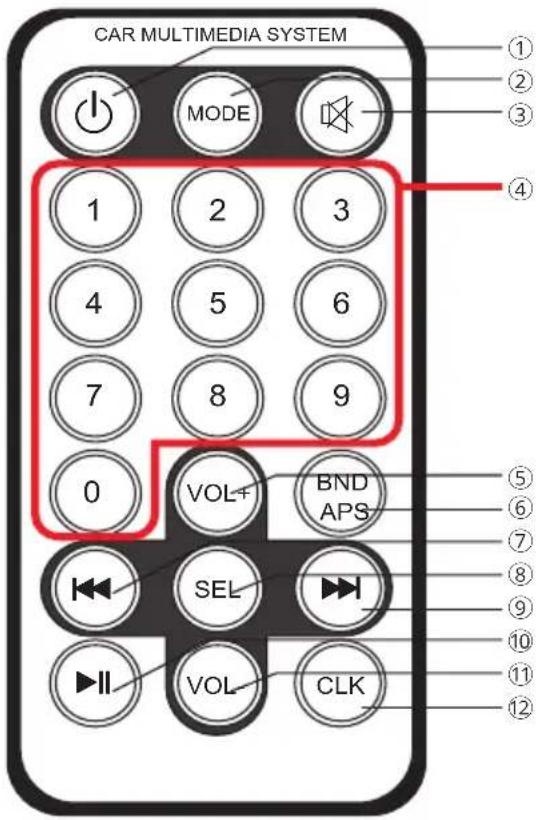

Fernbedienung Knopffunktionen

CAR MULTIMEDIA SYSTEM MODE 1 2 3 4 5 6 7 8 9 0 VOL+ BND APS SEL VOL CLK ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫

1. ⏻ Autoradio an-/ausschalten
2. MODE Modus umschalten
3. Ton stummschalten
4. 0-9 Ziffernblock [Radiomodus] Senderspeicherplätze 1 bis 6 anwählen
5. VOL+ Lautstärke erhöhen
6. BND/APS Band umschalten/Automatische Sendersuche [Radiomodus] kurz drücken Frequenzband

umschalten lang drücken Automatische Sender- suche

1. Titel zurück/Sendersuche [Wiedergabemodus] kurz drücken Einen Titel zurück springen lange drücken Schnell zurückspulen [Radiomodus] Sendersuche rück- wärts
2. SEL Toneinstellungen aufrufen
3. nächster Titel/Sendersuche [Wiedergabemodus] kurz drücken Zum nächsten Titel springen lange drücken Schnell vorspulen [Radiomodus] Sendersuche vorwärts
4. ▶II Wiedergabe/Pause
5. VOL- Lautstärke verringern
6. CLK Uhrzeit einblenden/einstellen

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

» Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

» Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das Gerät einzubauen.

» Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

» Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

» Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

» Das Minus (-) muss an Masse (negativ) angeschlossen sein.

» Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

» Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

» Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

» Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

» Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

» Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

» Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

» Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

» Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

» Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

» Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

» Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

30°

Anschlussschema Cinch

Anschlussschema ISO-Stecker

ISO-Buchsen-Belegung

A B

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

A1 - Nicht belegt

A2 - Nicht belegt

A3 - Nicht belegt

A4 - +12V Batterie / Dauerplus *(gelb)

A5 - (+) Elektrische Antenne (blau)

A6 - Nicht belegt

A7 - +12V Zündungsplus* (rot)

A8 - (-) Minus / Masse (schwarz)

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus) häufig vertauscht. Dies zeigt sich darin, dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

B1 - (+) hinten rechts (violett)

B2 - (-) hinten rechts (violett/schwarz)

B3 - (+) vorne rechts (grau)

B4 - (-) vorne rechts (grau/schwarz)

B5 - (+) vorne links (weiss)

B6 - (-) vorne links (weiss/schwarz)

B7 - (+) hinten links (grün)

B8 - (-) hinten links (grün/schwarz)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

ISO-Kabel

Kabelbaum-Beschreibung

1. Stecker

Mit diesem Stecker wird das ISO-Kabel an das Autoradio ange- schlossen.

2. Sicherungen

Die Sicherung kann in Form, Farbe und Ihren Eigenschaften abweichen.

3. ISO-Buchse

Die ISO-Buchse dient dem vereinfachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug hat einen genormten ISO-Anschluss mit passender Belegung.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Hinweise

» Der Kabelbaum kann abhängig vom Gerätemodell variieren. Einheitlich ist dabei die Belegung der Lautsprecher-kabel und die Stromzufuhr (Dauerplus, Zündungsplus und die Masse).
» Es ist möglich, dass einige Anschluss-Kabel nicht am ISO-Kabel, sondern direkt am Gerät verfügbar sind. z.B: Handbremssicherung, Anschluss für die Rückfahrkamera, Anschlüsse für die Lenkradfernbedienung.
» Einige Gerätemodelle haben eine integrierte ISO-Buchse und benötigen daher kein ISO-Kabel.

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den ⏻ -Knopf am Frontpanel, um das Autoradio einzuschalten. Das Autoradio kann außerdem mit jedem beliebigen Knopf eingeschaltet werden.

Wenn das Autoradio angeschaltet ist, drücken Sie den ⏻ -Knopf, um das Radio auszuschalten.

USB-Medien anschließen

Der USB-Slot befindet sich unter der lasche am Frontpanel. Schieben Sie die Lasche von links nach rechts auf.

Stecken Sie nun den USB-Stick richtig herum und vorsichtig in den USB-Slot ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen.

Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein.

Maximal unterstützte Größe: 128GB.

Es werden nur USB-Sticks unterstützt, keine USB-Festplatten oder Handys.

SD-Karte einschieben

Der SD-Kartenslot befindet sich unter

dem Frontpanel.

Schieben Sie die SD-Karte mit der beschrifteten Seite nach oben und mit der Pinseite nach unten vorsichtig in den Kartenslot ein. Achten Sie darauf, dass die SD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

iSD-Karten müssen mit dem Dateisystem FAT32 formatiert sein. Maximal unterstützte Größe: 128GB. Möglich sind SD-, SDHC und SDXC-Karten.

AUX-IN anschließen

Der AUX-IN Anschluss ist eine 3,5 mm Buchse am Frontpanel. An den AUX-Eingang können Sie portable Medien wie z.B. MP3-Player, Smartphone, Handy und Tablet anschließen. Dafür benötigen Sie ein Audiokabel mit einer 3,5 mm Klinke.

Drücken Sie den MODE Knopf auf dem Panel oder den MODE Knopf auf der Fernbedienung, um zwischen den Modi in der folgenden Reihenfolge [Radio], [Bluetooth], [AUX], [USB] und [SD] zu wechseln.

Lautstärke

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Alternativ können Sie die Lautstärke mit den Knöpfen VOL- und VOL+ auf der Fernbedienung regulieren.

Einstellungen

Drücken Sie den Drehknopf oder den SEL Knopf auf der Fernbedienung mehrmals, um zwischen den verschiedenen Toneinstellungen in der folgenden Reihenfolge zu wechseln:

1. Bass Einstellung* (auf dem Bildschirm erscheint "BAS 0")
2. Tonhöhen (Treble) Einstellung* (auf dem Bildschirm erscheint "TRE 0")

3. Balance Einstellung (auf dem Bildschirm erscheint "BAL 0")

4. Fade Einstellung (auf dem Bildschirm erscheint "FAD 0")

5. Loudness an/aus (auf dem Bildschirm erscheint "LOUD OFF")
6. Preset Equalizer einstellen (auf dem Bildschirm erscheint "EQ OFF")
7. Bluetooth Verbindung an/aus (auf dem Bildschirm erscheint "BT-DIS")
8. Anzeige der ID3 Tag an/aus (auf dem Bildschirm erscheint "ID3 ON")

Wenn Sie die gewünschte Option gewählt haben, können Sie durch anschließendes Drehen des Drehknopfes die entsprechenden Einstellungen vornehmen.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

* Ist der Preset Equalizer aktivert, können die Bässe und Tonhöhen nicht eingestellt werden.

Die Optionen BAS und TRE sind in dem Falle im Menü nicht vorhanden. Möchten Sie diese Einstellungen wieder aktivieren, müssen Sie den Preset Equalizer ausschalten.

Preset Equalizer

Der Preset Equalizer bietet bereits vorkonfigurierte Toneinstellungen.

Um die gewünschte Voreinstellung zu wählen, drücken Sie so oft auf den Drehknopf oder den SEL Knopf auf der Fernbedienung, bis "EQ OFF" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um zwischen den Voreinstellungen umzuschalten.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Folgende Voreinstellungen stehen zur Verfügung: [Rock], [Pop], [Classic], [Jazz], [Flat] und [EQ OFF].

Loudness Funktion

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Um die Loudness Funktion zu aktivieren oder zu deaktivieren, drücken Sie auf den LOUD Knopf auf dem Frontpanel.

Stummschalten

Der Ton kann mit dem MUTE Knopf auf dem Panel oder dem Knopf auf der Fernbedienung stummgeschaltet und mit dem gleichen Knopf wieder laut geschaltet werden.

LED-Farbe einstellen

Drücken Sie mahrmals auf den TR Knopf auf dem Frontpanel, um die

Beleuchtungsfarbe umzustellen.

Halten Sie den TR Knopf für ca. 2 Sekunden gedrückt, um die LED-Beleuchtung und das Display auszuschalten. Halten Sie es wieder gedrückt, um die Beleuchtung wieder einzuschalten.

Datenträger und Medien

Unterstützte Datenträger

» USB-Sticks, max. Größe 128 GB, im FAT32 Dateisystem

» SD-Karten, maximale Größe 128 GB, im FAT32 Dateisystem

Unterstützte Dateiformate

Es werden die folgenden Formate unterstützt:

» MP3 (auch mit ID3 Tags)
» WMA

Radiomodus

Radio-Display

Frequenzband

aktuelle Frequenz

FM1 92.53 P M/S USA LOU3 800 FLAT HOOK POP CLASS USB SO

Indikatoren für aktivierte Funktionen

Radiomodus anschalten

Um in den Radio-Modus zu gelangen, drücken Sie so oft auf den MODE Knopf oder auf der Fernbedienung, bis der Radio Modus auf dem Display angezeigt wird.

Alternativ können Sie den B ND/A MS Knopf auf dem Panel oder auf der Fernbedienung drücken.

Automatische Sendersuche

Drücken Sie den ◀◀ oder ▶▶ Knopf, um eine automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Sender speichern

Es gibt pro FM Frequenzband je 6 Senderspeicherplätze.

Möchten Sie den aktuellen Radiosender speichern, halten Sie die gewünschte

Zifferntaste (1-6) für ca. 2 Sekunden gedrückt.

M/USB/SUBBLUE/FOOTH MP3 PLAYER OFF OK LIVE S FM 187.5 3 RST IR USS AER IN

Wenn der Sender erfolgreich gespeichert wurde, erscheint die Anzeige des Speicherslots (CH1, CH2 usw.) neben dem Frequenzband.

AMS Automatischer Suchlauf

Drücken Sie den Knopf BND/AMS und halten Sie ihn 2 Sekunden gedrückt, um den Automatischen Sendersuchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert diese unter den Speicherslots 1-6 je Frequenzband (FM1, FM2 und FM3) ab.

Frequenzband umschalten

Drücken Sie kurz den BND/AMS Knopf am Panel oder auf der Fernbedienung, um den Frequenzband zwischen FM1, FM2 und FM3 umzuschalten.

Wiedergabemodus

Wiedergabe Display

Pause

Die Wiedergabe kann mit dem 1/▶II Knopf am Panel oder dem ▶II Knopf auf der Fernbedienung angehalten und wieder fortgesetzt werden.

Wiedergabefortschritt EQ GrafikDateiinformationen

Indikatoren für aktivierte Funktionen
Indikator für eingelegte Datenträger

Titel vorwärts / zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie kurz auf den ◀◀ oder ▶ Knopf auf dem Panel oder auf der Fernbedienung.

Wiedergabe Modus aufrufen

Wenn Sie einen validen USB-Datenträger oder eine SD-Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den entsprechenden Wiedergabemodus.

Um in den USB- oder den SD-Modus manuell zu gelangen, drücken Sie so oft den MODE Knopf auf dem Panel oder auf der Fernbedienung, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint.

Wiedergabe starten

Die Wiedergabe wird automatisch gestartet, sobald ein valider Daten-träger eingelegt wurde oder der entsprechende Modus gestartet wurde.

Vor- und Zurückspulen

Drücken Sie den ◀◀ oder ▶ Knopf während der Wiedergabe und halten Sie ihn gedrückt, wird der Titel schnell vor- bzw. zurückgespult.

Intro-Funktion

Die Intro-Funktion spielt alle Titel nacheinander für je 7 Sekunden an.

Mit dem Knopf 2/INT auf dem Panel kann die Intro-Funktion gestartet werden.

Drücken Sie den Knopf erneut, wenn Sie die Intro-Funktion wieder deaktivieren möchten.

Wiedergabewiederholung

Mit dem Knopf 3/RPT auf dem Panel kann die Wiedergabewiederholung umgeschaltet werden.

Ihnen stehen 3 Optionen zur Verfügung:

RPT-ONE einen Titel wiederholen

RPT-DIR einen Ordner wiederholen

RPT-ALL alle Titel wiederholen

Zufallswiedergabe

Mit dem Knopf 4/RDM auf dem Panel kann die Zufallswiedergabe aktiviert werden.

Ist die Zufallswiedergabe aktiv, werden alle Titel per Zufall abgespielt.

10 Titel vor- / zurückspringen

Drücken Sie den 📄/6/+10 Knopf am Panel, um 10 Titel vorzuspringen und den 📄/5/-10 Knopf, um 10 Titel zurückzuspringen.

Ordner wechseln

Drücken Sie den 📄/6/+10 Knopf und halten Sie ihn ca. 2 Sekunden gedrückt, um in den nächsten Ordner zu wechseln. Halten Sie den 📄/5/-10 Knopf gedrückt, um in den vorherigen Ordner zu wechseln.

D/BLUETOOTH MP3 PLAYER XOMAX DIR-3 USB IR AMS BND 1 INT 2 RPT 3 ROM 4 5-10 6-10 MIC ON Hand

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, Titel und Interpreten auf dem Wiedergabe-display anzuzeigen.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar. Die MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Die Anzeige der ID3 Tags kann ausgeschaltet werden.

Drücken Sie so oft den Drehknopf bis [ID3-ON] auf dem Bildschirm erscheint. Drehen Sie nun den Drehknopf um eine Stufe. Auf dem Bildschirm wird nun ID3-OFF angezeigt.

AUX-IN Audio Eingang

AUX-IN Anschluss

Der AUX-IN Modus aktiviert die Tonausgabe der am Front-AUX-IN angeschlossenen Audio-Quelle.

Das könnte z.B. ein MP3-Player, Ipod, Smartphone, Handy oder Tablet sein.

Um ein Gerät an den AUX Eingang anzuschließen, benötigen Sie ein Audiokabel mit einer 3,5 mm Klinke.

Um in den AUX-IN-Modus zu gelangen, drücken Sie so oft den MODE Knopf auf dem Panel oder auf der Fernbedienung, bis [LINE IN] auf dem Bildschirm erscheint.

Wenn eine Audioquelle angeschlossen ist, hören Sie den Ton des Wiedergabegerätes über die Lautsprecher des Autoradios.

Die Wiedergabesteuerung erfolgt ausschließlich über das angeschlossene Wiedergabegerät.

Bluetooth Verbindung

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden.

① Aktivieren Sie die Bluetooth Verbindung in Ihrem Autoradio. Drücken Sie den Drehknopf so oft, bis auf dem Display BT-DIS erscheint. Drehen Sie den Knopf anschließend um eine Stufe, sodass auf dem Bildschirm BT-CON erscheint.
② Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion. *
③ Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung CAR-BT finden.
④ Wählen Sie nun in Ihrem Telefon CAR-BT für die Verbindung aus.
⑤ Gegebenenfalls fragt Ihr Mobilgerät nach einem Kopplungspasswort, geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.
⑥ Nun sind beide Geräte miteinander gekoppelt.

Freisprechfunktion

Allgemeines

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth Freisprech-Profil.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, drücken Sie den 📊/MODE/ Knopf auf dem Panel, um den Anruf entgegen zu nehmen.

Anruf beenden

Um einen aktiven Anruf zu beenden, drücken Sie den /MODE/ Knopf auf dem Panel.

Anruf veranlassen

Einen Anruf können Sie nur über das Mobiltelefon direkt veranlassen.

Bluetooth Musik

Allgemeines

Die „Bluetooth Musik“ Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzuspielen.

Das Telefon muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Um in den Bluetooth-Modus zu gelangen, drücken Sie so oft den MODE Knopf auf dem Panel oder auf der Fernbedienung, bis "BT MODE" auf dem Bildschirm erscheint.

Nun öffnen Sie einen beliebigen Musikplayer in Ihrem Mobilgerät und starten die Musikwiedergabe.

Bluetooth Musik Steuerung

Zur Steuerung der Wiedergabeliste Ihres Mobilgerätes über das Autoradio stehen Ihnen folgende Möglichkeiten zur Verfügung:

1/▶II	Pause/Wiedergabe
◀◀	einen Titel zurück
▶◀	einen Titel vorwärts

Eine Wiedergabeliste kann vorher über das Mobilgerät erstellt werden.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problem Ursache und Lösung
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Bluetooth Mikrofon zu leise:Ihr Gesprächs-partner kann Sie nicht deutlich genug hören.	Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Es sollte möglichst eine freie Fläche zwischen dem Mikrofon und dem Benutzer sein.Es ist möglich, dass in einigen Fahrzeugen die Einbauposition für die Lage des Mikrofons ungünstig ist. In solchen Fällen sollten Sie darauf achten lauter und deutlicher zu sprechen.
Radiosender gehen verloren: Nach jedem Ausschalten gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen. Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
SchlechterRadioempfang:Der Tuner empfängtkeine Radiosenderoder der Empfang istschwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln.Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.

Entsorgungshinweise

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen: https://www.carmediashop.de

XOMAX im Web

XOMAX Herstellerinformationen: http://www.xomax.de
