Produkttyp	Autoradio / Medienempfänger mit USB/SD und Video-Wiedergabe
Marke	Xomax
Modell	XM-VRSU308
Abmessungen (ca.)	180 mm x 52 mm x 135 mm
Stromversorgung	12 V DC (Fahrzeugbordnetz, Minus an Masse)
Radio-Frequenzbereich	87,5 – 108 MHz (UKW)
RDS-Funktionen	AF (Alternativfrequenz), TA (Verkehrsdurchsage), PTY (Programmtyp)
Medienformate	MP3, WMA (Audio); Video (DivX, etc.); JPEG (Bild)
Anschlüsse	USB (Front), SD/MMC-Kartenleser, AUX IN (3,5 mm), Video-Eingang, Video-Ausgang, LINE OUT (Cinch)
Audio-Einstellungen	Lautstärke, Bass, Höhen, Balance, Fader, EQ (Equalizer), Loudness
Fernbedienung	Ja, IR-Fernbedienung im Lieferumfang
Display	LCD (siehe Handbuch)
Lautsprecheranschluss	4 Kanäle (FL, FR, RL, RR), je 4–8 Ohm
Sicherung	Standard-Autosicherung (Wert siehe Handbuch)
Reinigung	Mit weichem, trockenem Tuch; bei Bedarf leicht feucht (keine scharfen Reiniger)
Entsorgung	Elektro-Altgeräte getrennt vom Hausmüll entsorgen
Sicherheitshinweise	Nur bei Stillstand des Fahrzeugs bedienen; Lautstärke nicht zu hoch; Gerät nicht öffnen; nur 12V mit Masse

Häufig gestellte Fragen - XM-VRSU308 Xomax

Das Gerät lässt sich nicht einschalten – was tun?

Prüfen Sie die Zündung (ACC-Kabel). Drücken Sie die Taste 1 (Power). Falls keine Anzeige, überprüfen Sie die Sicherung und den Anschluss der Kabel (Gelb = Dauerplus, Rot = Zündung). Führen Sie einen RESET mit einem spitzen Gegenstand durch (Taste RES, 3 Sekunden drücken).

Kein Ton aus den Lautsprechern.

Stellen Sie sicher, dass die MUTE-Funktion nicht aktiv ist (Taste 1 drücken). Überprüfen Sie die Lautstärkeeinstellung (Taste 2 drehen). Prüfen Sie die Lautsprecherkabel und ggf. den Fader/Balance (Menü SEL).

UKW-Radio hat keinen Empfang.

Kontrollieren Sie den Antennenanschluss. Stellen Sie den Tuner auf DX (Fernempfang) im Menü. Fahren Sie an einen Ort mit gutem Empfang. Die Antenne muss voll ausgefahren und korrekt geerdet sein.

USB-Stick wird nicht erkannt.

Verwenden Sie nur einen USB-Speicher (kein Hub) mit FAT32-Format. Die maximale Breite beträgt 20 mm. Trennen Sie andere Quellen (AUX). Drücken Sie MENU und wählen Sie USB/SD-Modus. Führen Sie ggf. einen Reset durch.

MP3/WMA-Dateien werden nicht abgespielt.

Stellen Sie sicher, dass die Dateien im unterstützten Format (MP3, WMA) vorliegen und nicht kopiergeschützt sind. Die Bitrate und Abtastrate müssen kompatibel sein (siehe technische Daten). Vermeiden Sie nicht-audio Dateien mit falscher Endung.

Das Bild ist verzerrt oder kein Video.

Überprüfen Sie die Videoauflösung (max. 720x480). Wählen Sie im Menü den richtigen Video-Modus (USB/SD). Nutzen Sie die Taste 5 (Video). Bei Bilddiashow Taste 6 (Photo) drücken.

Wie stelle ich die Klangparameter ein?

Drücken Sie die Taste SEL (8). Drehen Sie den Lautstärkeknopf, um durch BASS, HÖHE, BALANCE, FADER, EQ, LOUD zu blättern. Drücken Sie VOLUME zur Bestätigung. Mit der Fernbedienung Taste TONE aufrufen.

Was bedeutet die AF-Funktion?

AF (Alternativ Frequency) schaltet automatisch auf die beste Frequenz eines Senders, wenn Sie den Empfangsbereich verlassen. Halten Sie im Radiomodus die Taste 4 (Musik) gedrückt, um AF ein-/auszuschalten.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie die RESET-Taste (18) auf der Vorderseite mit einem spitzen Gegenstand für 3 Sekunden. Dadurch gehen alle individuellen Einstellungen verloren (gespeicherte Sender, Klang etc.).

Das Display zeigt nichts an / bleibt schwarz.

Prüfen Sie die Stromversorgung (Sicherung, Kabel). Drücken Sie RESET. Falls das Problem weiter besteht, wenden Sie sich an eine Fachwerkstatt. Öffnen Sie das Gerät nicht selbst.

BEDIENUNGSANLEITUNG XM-VRSU308 Xomax

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten

Wir begrüßen Sie in der Familie der Besitzer unserer elektronischen Produkte und hoen, dass Ihr neues XOMAX Gerät Ihnen viele Jahre Freude bereiten wird. Bie lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes aufmerksam durch und heben sie zum späteren Nachschlagen auf.

Inhalt

Sicherheitshinweise

Bedienteilbeschreibung

Haupunkonen Handbuch

Fernbedienung Handbuch

Radio Handbuch

USB / SD Handbuch

Anschlussschema

Problembehebung

Technische Daten

Entsorgung

Sicherheitshinweise

Bedienung nur bei Sllstand des Fahrzeugs

Führen Sie Bedienungen an dem Gerät erst aus, nachdem das Fahrzeug zum Sllstand gekommen ist. Halten Sie das Fahrzeug immer an einer sicheren Stelle an bevor Sie das Gerät bedienen. Andernfalls besteht Unfallgefahr

Betriebslautstärke

Stellen Sie die Lautstärke so ein, dass Sie Außengeräusche (insbesondere Sirenen und andere Warnsignale) wahrnehmen können. Zu hohe Lautstärkepegel im Fahrzeug können außerdem Gehörschäden verursachen.

Önen/Reparieren des Geräts

Önen Sie das Gerät nicht. Bei einer Önung besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Benutzen Sie das Gerät nicht weiter, wenn ein Problem auri. Versuchen Sie bie nicht, das Gerät bei auregenden Problemen eigenmächtig zu reparieren. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualizierten Fachwerksta.

Stromversorgung

Verwenden Sie das Gerät ausschließlich mit einem 12 VOLT Bordnetz und wenn MINUS an MASSE angeschlossen ist. Bei Nichtbeachtung besteht Feuergefahr u.a. Fragen Sie im Zweifelsfall Ihren Händler oder in einer Fachwerksta.

Verschlückbare Kleinteile

Halten Sie kleine Gegenstände (z.B. Baerien) von Kindern fern. Es besteht die Gefahr des Verschluckens und schwerwiegender Verletzungen.

Austausch von Sicherungen

Ersetzen Sie Sicherungen immer durch solche mit der richgen Amperezahl. Es kann sonst zu elektrischen Schlägen und Brandgefahr kommen.

Überhitzung

Lüungsönungen uns Kühlkörper nicht abdecken. Es kann sonst zu Wärmestau im Gerät und Brandgefahr kommen.

Umgebungstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Temperatur in der Fahrgastzelle zwischen +60°C und -10°C liegt.

Reinigung des Gerätes

Mit einem weichen, trockenen Tuch das Gerät regelmäßig reinigen. Bei hartnäckigeren Flecken das Tuch bie nur mit Wasser befeuchten. Andere Miel außer Wasser können die Farbe angreifen und den Kunststo beschädigen.

Schutz des USB-Anschlusses

• An den USB-Anschluss dieses Geräts kann nur ein USB-Speichermedium angeschlossen werden. Die einwandfreie Leistung kann bei anderen USB-Produkten nicht garanert werden. Ein USB-Hub wird nicht unterstützt.
• Schließen Sie keinen USB-Speicher an, der über 20 mm breit ist. Vermeiden Sie außerdem, USB-Speicher und den Anschluss Front AUX IN gleichzeitig zu verwenden.
• Wenn ein USB-Gerat in das Gerät eingesteckt ist, ragt es heraus und kann während der Fahrt eine Gefahr darstellen. Verwenden Sie ggf. ein im Handel erhältliches USB-Verlängerungskabel und schließen Sie es auf sichere Art an.
• Abhängig von dem angeschlossenen USB-Speichergerät funkoniert das Gerät möglicherweise nicht oder einige Funkonen können eventuell nicht ausgeführt werden.
• Das Audiodateiformat, das auf dem Gerät abgespielt werden kann, ist MP3/WMA. Interpret/Songtel usw. können angezeigt werden, die Zeichen werden aber möglicherweise nicht richg angezeigt.

XOMAX übernimmt keine Verantwortung für verlorene Daten usw., auch wenn die Daten usw. bei der Verwendung dieses Produkts verloren gegangen sind.

Beachten Sie die folgenden Punkte, um eine Fehlfunkon oder einen Schaden zu vermeiden.

• Lesen Sie die Bedienungsanleitung des USB-Speichers sorgfälg.
• Berühren Sie die Anschlüsse nicht mit der Hand oder einem Stück Metall.
• Setzen Sie den USB-Speicher keinen übermäßigen Erschüerungen aus.
• Verbiegen Sie ihn nicht, nehmen Sie ihn nicht auseinander, verändern Sie ihn nicht und tauchen Sie ihn nicht in Wasser.
• Vermeiden Sie die Verwendung an den folgenden Orten:
• An einem Ort im Auto, der direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• An Orten, an denen das Gerät hoher Lufeuchigkeit oder korrodierenden Substanzen ausgesetzt sein kann.
• Befesgen Sie den USB-Speicher an einem Ort, an dem die Führung des Fahrzeugs nicht behindert wird.
• USB-Speicher funksoniert bei hohen oder niedrigen Temperaturen möglicherweise nicht korrekt.
• Verwenden Sie nur zerzierten USB-Speicher. Beachten Sie, dass auch zerzierter USB-Speicher abhängig vom Typ oder Zustand möglicherweise nicht korrekt funktionieren kann.

• Die Funkon des USB-Speichers wird nicht garanert. Verwenden Sie den USB-Speicher entsprechend der Nutzungsbedingungen.

• Abhängig von den Einstellungen des USB-Speichertyps, des Speicherzustands oder der Codierungssoware erfolgt die Wiedergabe oder Anzeige möglicherweise nicht korrekt.

• Eine kopiergeschützte Datei (Urheberrechtschutz) kann nicht wiedergegeben werden.
• Es kann einige Zeit dauern, bis die Wiedergabe des USB-Speichers startet. Wenn sich auf dem USB-Speicher besammte Dateien außer Audiodateien benden, kann es einige Zeit dauern, bis die Datei wiedergegeben oder gesucht wird.
• Bie beachten Sie, dass nicht sämtliche Dateiformate und Codec-Versionen unterstützt werden.
• Nicht-Audiodaten werden nicht erkannt. Ergänzen Sie keine Audiodatei-Endungen bei nicht Audio-Dateien. Die daraus resulerende Wiedergabe kann Rauschen verursachen, das die Lautsprecher und/oder Verstärker beschädigen kann.
• Es empehlt sich, wichge Daten auf einem Computer zu sichern. Enernen Sie das USB-Gerät nicht, während die Wiedergabe läu.
• Andern Sie die Quelle in eine andere Opon als USB oder schalten das Gerät aus und enernen Sie dann erst das USB-Gerät, um mögliche Schaden am Speicher zu verhindern.

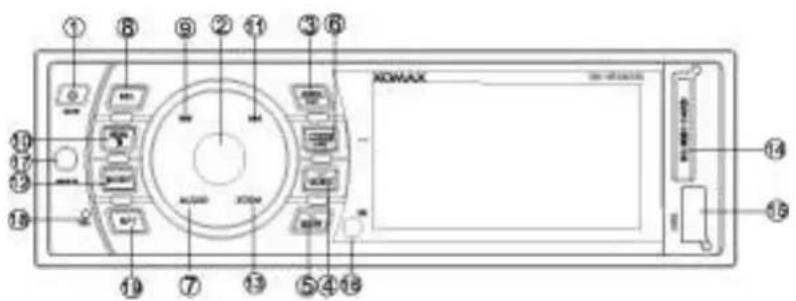

Bedienteilbeschreibung

① ⑧ ⑨ ② ⑪ ③ ⑥ ⑩ ⑰ ⑬ ⑮ ⑯ ⑰ ⑭ ⑦ ⑬ ⑤ ④ ⑯ XOMAX

1. Radio einschalten / ausschalten / Lautstärke stumm schalten

Drücken Sie die Taste 1, um das Radio einzuschalten. Drückend halten Sie die Taste 1, um das Radio auszuschalten.

Drücken Sie die Taste 1 während der Wiedergabe um die Lautstärke temporär STUMM zu schalten. Drücken Sie die Taste 1 erneut, um die Funkon zu deakvieren.

2. Lautstärke ändern

Drehen Sie die Taste 2, um die gewünschte Lautstärke einzustellen. Drücken Sie die Lautstärketaste, um das Menü anzuzeigen/aufzurufen.

Drehen Sie den Lautstärkeknopf, um zwischen Funkonen zu wählen. Drücken Sie die Taste ENTER, um die Auswahl zu bestägen.

Wiedergabemodus: drücken Sie die Taste 2, um die Pause während der Wiedergabe anzulegen. Drücken Sie die Taste 2 nochmal, um die Wiedergabe fortzusetzen.

3. Radio/AMS Funkon

Drücken Sie die Taste 3 kurz, um zwischen folgenden Frequenzen zu wählen: FM1 – FM2 – FM3 Drückend halten Sie die Taste 3, um die automasche Sendersuche zu starten. Die aktuelle Wiedergabe wird automasch beendet. Hat das Radio ein neuer Sender gefunden, wird die Wiedergabe automasch fortgesetzt. Die ersten 6 Sender jeder Frequenz mit starkem Signal werden unter die Nummerntastatur Tasten 1-6 gespeichert.

Wiedergabemodus: Drücken Sie die Taste 3, um Radiomodus zu akvieren.

4. Musik / AF Funkon

Drücken Sie die Taste 4 kurz, um das Wiedergabemodus zu akvieren. Musikwiedergabe: Drücken Sie die 4 kurz, um USB/SD Wiedergabemodus zu akvieren.

Radiomodus: drückend halten Sie die Taste 4, um die AF Funkon ein/auszuschalten.

Die Funkon Alternave Frequency (AF) ermöglicht das automasche Wechseln der

Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders.

AF Funkon

Die Funkon Alternave Frequency (AF) ermöglicht das automasche Wechseln der

Empfangsfrequenz beim Verlassen des Empfangsbereiches eines Senders. In der AF-Tabelle im RDS werden ständig Alternavfrequenzen umliegender Sender ausgestrahlt, die ebenfalls das eingestellte Programm übertragen.

5. Video / TA Funkon

Drücken Sie die Taste 5 kurz, um die Video-Wiedergabeliste zu sehen.

Videowiedergabemodus: drücken Sie die Taste 5 kurz, um USB/SD Wiedergabemodus zu akvieren.

Radiomodus: Drückend halten Sie die Taste 5, um die TA Funkon zu akvieren / bzw. zu deakvieren.

TA Funkon

Falls RDS Dienste akviert sind, bewirkt ein Trac Announcement (deutsch: Verkehrsdurchsage, abgekürzt TA) für die Zeit der Durchsage beispielsweise eine Erhöhung der Lautstärke

(geräteabhängig) oder den Wechsel der Wiedergabe von CD zum Radio und danach wieder zurück.

6. Bild betrachten / V SW / PTY

Drücken Sie die Taste 6 kurz, um die Bild-Verzeichnis zu sehen.

Bilddiashowmodus: drücken Sie die Taste 6 kurz, um USB/SD Wiedergabemodus zu akvieren.

Bilddiashowmodus & Videowiedergabemodus: drückend halten Sie die Taste 6, um Videoausgang zu akvieren. Drückend halten Sie die Taste 6 nochmal, um der Videoausgang zu deakvieren.

Radiomodus: drückend halten Sie die Taste 6, um die PTY Funkon zu akvieren / bzw. zu deakvieren.

PTY Funkon

Programme Type bezeichnet die Einteilung der Sender nach Sparten, zum Beispiel Pop-Musik,

Nachrichten, Klassik oder Jazz.

7. Audio

Videowiedergabemodus: Drückend halten Sie die Taste, um zum Audiospur zu wechseln

Radiomodus: drückend halten Sie die Taste, um das Bild zu drehen

8. SEL (Auswahltaste)

Drücken sie die Taste kurz um zwischen folgenden Funkonen auswählen / oder die entsprechend anzupassen:

LAUTSTÄRKE – BASS – HÖHE – BALANCE – FAD (FADER) – EQ – LOUD

Drehen Sie die VOLUME Taste (Lautstärke), um die Einstellungen auszuwählen. Sind die Einstellungen ausgewählt / eingestellt, drücken sie die Taste VOLUME kurz, um die Einstellungen zu speichern.

9. Schnellvorlauf & 11. Schnellrücklauf

Drücken Sie die Tasten, um zum nächsten Titel / nächstes kapitel / letztes Titel / vorheriges Titel zu navigieren

10. Menü / Menü verlassen Funkon

Videowiedergabemodus & Bilddiashowmodus: drücken Sie die Menu Taste, um zur Wiedergabeliste oder zu Bilderliste zurück zu navigieren.

Andere Modi: drücken sie die Taste um zurück zum Hauptmenü zu navigieren

12. Modus auswählen

Drücken Sie die Taste um zwischen verschiedenen Modus zu navigieren / ein Modus auszuwählen.

13. Bild vergrössern

Drücken Sie die Taste, um das Bild beim Betrachten zu vergrössern.

14. SD/MMC Kartenleser

Setzen Sie eine Karte in Kartenleser rein. Wenn es richg angeschlossen ist, wird das Laufwerk angenommen und startet automasch mit der Wiedergabe.

15. USB Anschluss

Verbinden Sie Ihr USB- Laufwerk mit dem USB Anschluss Ihres Bedienelementes. Wenn es richg angeschlossen ist, wird das Laufwerk angenommen und startet automasch mit der Wiedergabe. Drücken Sie die Taste MENÜ um das Modus zu verlassen und zum SD Kartenleser Modus zu gehen.

16. Fernbedienungsempfangsfenster

17. AUX IN Anschluss

18. RES = RESET (Gerät „zurücksetzen“)

RESET ist ein Vorgang, durch den ihr Gerät in einen denierten Anfangszustand(Werkeinstellungen) gebracht wird. Dies kann erforderlich sein, wenn das Gerät nicht mehr ordnungsgemäß funkoniert und auf die üblichen Eingaben nicht reagiert.

Drücken Sie die Taste drei Sekunden lang, um das Gerät „zurückzusetzen“.

Bie achten Sie dass alle kundenspezische Einstellungen gehen dabei verloren!!!

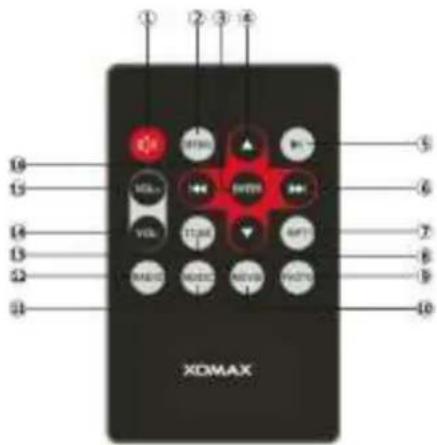

Fernbedienung Handbuch

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ XOMAX

1. Lautstärke STUMM schalten

Drücken Sie die Taste kurz, um die Lautstärke temporär STUMM zu schalten

2. Menü

Videowiedergabemodus & Bilddiashowmodus: drücken Sie die Menu Taste, um zur Wiedergabeliste oder zu Bilderliste zurück zu navigieren.

Andere Modi: drücken sie die Taste um zurück zum Hauptmenü zu navigieren

3. ENTER (Auswahlbestägungstaste)

4. Navigaonstasten Pfeil nach unten / 8. Pfeil nach oben

5. PLAY / PAUSE

Wiedergabe akvieren / Pause anlegen

6. Schnellvorlauf & 16. Schnellrücklauf

Drücken Sie die Tasten, um zum nächsten Titel / nächstes kapitel / letztes Titel / vorheriges Titel zu navigieren.

7. RPT Funkon

Drücken Sie die Taste um die Wiederholungswiedergabefunkon zu akvieren / deakvieren

9. Bild Funkon

Drücken Sie die Taste 6 kurz, um die Bild-Verzeichnis zu sehen.

Bilddiashowmodus: drücken Sie die Taste 6 kurz, um USB/SD Wiedergabemodus zu akvieren.

Bilddiashowmodus & Videowiedergabemodus: drückend halten Sie die Taste 6, um Videoausgang zu akvieren. Drückend halten Sie die Taste 6 nochmal, um der Videoausgang zu deakvieren.

Radiomodus: drückend halten Sie die Taste 6, um die PTY Funkon zu akvieren / bzw. zu deakvieren.

10. Movie

Drücken Sie die Taste kurz, um die Video-Verzeichnis zu sehen.

Videowiedergabemodus: drücken Sie die Taste kurz, um USB/SD Wiedergabemodus zu akvieren.

Radiomodus: drückend halten Sie die Taste MOVIE, um die TA Funkon zu akvieren / bzw. zu deakvieren.

11. Musik

Drücken Sie die Taste MUSIK kurz, um das Audiowiedergabemodus zu akvieren.

Musikwiedergabe: Drücken Sie die Taste kurz, um USB/SD Wiedergabemodus zu akvieren.

Radiomodus: drückend halten Sie die Taste, um die AF Funkon ein/auszuschalten.

12. Radio

Drücken Sie die Taste RADIO kurz, um zwischen folgenden Frequenzen zu wählen: FM1 – FM2 – FM3 Drückend halten Sie die Taste 3, um die automasche Sendersuche zu starten. Die aktuelle Wiedergabe wird automasch beendet. Hat das Radio ein neuer Sender gefunden, wird die Wiedergabe automasch fortgesetzt. Die ersten 6 Sender jeder Frequenz mit starkem Signal werden unter die Nummerntastatur Tasten 1-6 gespeichert.

Andere Modi: drücken Sie die Taste um das Radiomodus zu akvieren.

13. TONE

Drücken Sie die Taste TONE kurz, um ins Einstellungsmenü zu gelangen.

Lautstärke – BAS-TRE-BAL-FAD-EQ-LOUD. Drehen Sie den Lautstärkeknopf um Menüpunkt zu sehen, die Funkon zu wählen. Bestägen Sie die Auswahl mit ENTER Taste.

14&15. Lautstärke einstellen

Drücken Sie die Tasten kurz, um die Lautstärke einzustellen / entsprechend anzupassen.

Radio Handbuch

Drücken Sie die RADIO Taste auf der Fernbedienung um das Radiomenü aufzurufen.

Radio -50 AM F501 D1-10 Channel 87.50MHz 80.20MHz 80.30MHz 100.00MHz 108.00MHz 87.50MHz

1. Frequenz auswählen

Radiomodus: Drücken Sie die Radio Taste kurz, um zwischen Frequenzen FM1-FM2-FM3 zu wechseln.

2. Sender manuell suchen

Drücken Sie die Tasten Schnellvorlauf / Schnellrücklauf kurz, um die manuelle Sendersuche zu starten.

3. Sender automasch suchen

Drückend halten Sie die Tasten Schnellvorlauf / Schnellrücklauf kurz, um die automasche Sendersuche zu starten. Die ersten 6 gefunden Sender mit starkem Signal (jeder Frequenz) werden unter die Nummerntastatur Tasten 1-6 gespeichert.

USB/SD Handbuch

USB Anschluss / SD Kartenleser Handbuch

USB- Betrieb - Audiomodus

Verbinden Sie Ihr USB- Laufwerk mit dem USB Anschluss Ihres Bedienelementes. Wenn es richg angeschlossen ist, wird das Laufwerk angenommen und startet automasch mit der Wiedergabe. Drücken Sie die Taste MENÜ um das Modus zu verlassen und zum SD Kartenleser Modus zu gehen. Drücken Sie die Taste Music kurz und wählen Sie USB/SD Modus aus. Drücken Sie die Schnellvorlauf / Schnellrücklauasten um ein Titel auszuwählen oder zwischen die Titeln zu navigieren. Drückend halten Sie die Taste um die Schnellwiedergabe vorwärts / rückwärts zu akvieren. Drückend halten Sie die Taste kurz, um eine Pause anzulegen, oder die Wiedergabe fortzusetzen.

Amper √90 100 FF 4 CT 01 22 01 A: Altitude Antenna B: Altitude A Biton 01.50 02.01 R: long wall R: long R: long R: long R: long

USB- Betrieb - Videomodus

Verbinden Sie Ihr USB- Laufwerk mit dem USB Anschluss Ihres Bedienelementes. Wenn es richg angeschlossen ist, wird das Laufwerk angenommen und startet automasch mit der Wiedergabe. Drücken Sie die Taste MENÜ um das Modus zu verlassen und zum SD Kartenleser Modus zu gehen.

Drücken Sie die Taste Video kurz und wählen Sie USB/SD Modus aus. Drücken Sie die Schnellvorlauf / Schnellrücklauasten um ein Video auszuwählen oder zwischen die Titeln zu navigieren. Drückend halten Sie die Taste um die Schnellwiedergabe vorwärts / rückwärts zu akvieren. Drückend halten Sie die Taste kurz, um eine Pause anzulegen, oder die Wiedergabe fortzusetzen.

Music 1.1 when 0.3, 9 mm SAVEOUT/75x480 WISBRA GAT WISBRO GAT WISBRO GAT WISBRO GAT

Bildmodus/Diashow

Drücken Sie die Taste PHOTO kurz und wählen Sie USB/SD Modus aus. Drücken Sie die Schnellvorlauf / Schnellrücklauasten um ein Video auszuwählen oder zwischen die Bilder zu navigieren. Drücken Sie die Taste kurz, um die vorhandenen Bilder zu sehen.

Photo 18.0.jpg 4.0.jpg 200,600.jpg 600,600.jpg

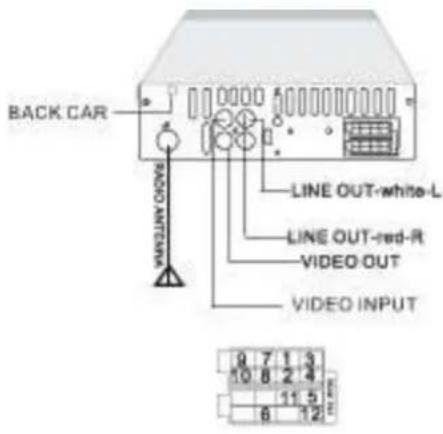

Anschlussschema

BACK CAR RADIO ANTERNA LINE OUT-white-L LINE OUT-red-R VIDEO OUT VIDEO INPUT 0 7 1 3 10 8 2 4 11 5 6 12

Place	Colour	Function	Place	Colour	Function
1	WHITE	FL+	7	GRAY	FR+
2	WHITE/BLACK	FL-	8	GRAY/BLACK	FR-
3	GREEN	RL+	9	PURPLE	RR+
4	WHITE/BLACK	RL-	10	WHITE/BLACK	RR-
5	RED	ACC	11	BLUE	ANT
6	YELLOW	B+	12	BLACK	GND

Problembehebung

Falls beim Betrieb ein Problem aureten sollte, schalten Sie das Gerät aus und dann wieder ein. Wenn das Gerät noch immer nicht normal funkoniert, prüfen Sie bie die Punkte in der folgenden Checkliste.

Die Checkliste hil Ihnen, das Problem zu isolieren, wenn das Gerät die Ursache ist. Prüfen Sie bie auch die Anschlusse und ggf. die übrigen Anlagenkomponenten. Sollte sich das Problem nicht beseigen lassen, wenden Sie sich bie an eine Fachwerksta.

Gerät reagiert nicht / keine Anzeige.

• Zündung ausgeschaltet. Wenn das Gerät gemäß den Einbau- und Anschlusshinweisen angeschlossen ist, wird es bei ausgeschalteter Zündung nicht mit Strom versorgt.
• Falscher Anschluss von Stromversorgungs- (Rot) und Baeriezuleitungskabel (Gelb). Verbindung von Stromversorgungs- und Baeriekabel prüfen.
• Sicherung durchgebrannt. Die Sicherung des Geräts prüfen; ggf. durch eine neue Sicherung mit idenschen Werten ersetzen. Mikroprozessor-Fehlfunkon durch elektrische Störungen oder dergleichen. RESET-Schalter mit einem Kugelschreiber oder einem anderen spitzen Gegenstand betägen.
• Die MUTE Taste wurde gedrückt. Bei akver MUTE-Funkon sind die meisten anderen Tasten inakv. Bie drücken Sie MUTE erneut um die MUTE-Funkon zu deakvieren.

Kein Empfang.

- Antenne nicht oder schlecht angeschlossen. Vergewissern Sie sich, dass die Antenne richg angeschlossen ist; ersetzen Sie bei Bedarf die Antenne oder das Kabel.

Suchlaufabsmmung arbeitet nicht.

• Schlechte Empfangslage. Tuner auf DX-Betriebsart (Nah- und Fernsenderempfang) stellen.
• Wenn es sich nicht um ein bekanntes Empfangsloch handelt, liegt die Antenne möglicherweise nicht an Masse oder ist nicht richg angeschlossen. Die Antennen Anschlüsse prüfen; der Antennenmassepunkt muss an der Einbaustelle an Masse liegen. Die Antenne hat möglicherweise nicht die richge Länge. Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.

Starkes Empfangsrauschen.

• Die Antenne hat nicht die richge Länge -> Sicherstellen, dass die Antenne ganz ausgefahren ist. Sollte die Antenne defekt sein, muss sie durch eine neue ersetzt werden.
- Antenne liegt nicht an Masse. ->Sicherstellen, dass die Antenne an der Einbaustelle an Masse liegt.

MP3, WMA werden nicht wiedergegeben.

- Ein Schreibfehler ist aufgetreten. Das MP3/WMA-Format ist nicht kompabel. -> Vergewissern Sie sich bei MP3/WMA-Dateien, dass sie in einem unterstützten Format geschrieben wurden. -> Nutzen Sie die Daten in einem von diesem Gerät unterstützten Format.

Der USB/SD Datenträger spielt keine Titel ab und es ist kein Ton zu hören.

Der Datenträger wurde nicht erkannt. Setzen Sie das Gerät und den Datenträger zurück. Siehe „Inialisierung bei der ersten Inbetriebnahme“. Um den Datenträger zurückzusetzen, lesen Sie bie in der Bedienungsanleitung des jeweiligen Gerätes nach.

Technische Daten

Allgemein

Stromversorgung 12V DC

Frequenz 87.5-108 MHz

Signal / Geräusche Verhältnis weniger als 26 dB

USB / SD

Frequenz 100kHz-10KHz

Signal / Geräusche Verhältnis weniger als 45dB

Stereotrennung weniger als 22 dB

Maße (ca.) 180 mm x 52 mm x 135 mm

Hinweis

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND

ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und / oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bie diese Produkte für die Behandlung, Rohstorückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstosammelhöfen, die diese Geräte kostenlos entgegen nehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Informaon zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.
