BEDIENUNGSANLEITUNG XM-VRSU311BT Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des Multimedia Autoradios XOMAX XM-VRSU311BT erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen XOMAX Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 2.0

Letztes Update 10.07.2015

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Sicherheitshinweise und Vorsichtsmaßnahmen 6

Einführung 8

Beschreibung 8

Spezifikationen......8

Packungsinhalt 9

Bedienelemente am Autoradio......10

Bedienelemente-Funktionen....10

Fernbedienung Knopffunktionen .....13

Installation 14

Installationshinweise....14

Vor der Installation ....14

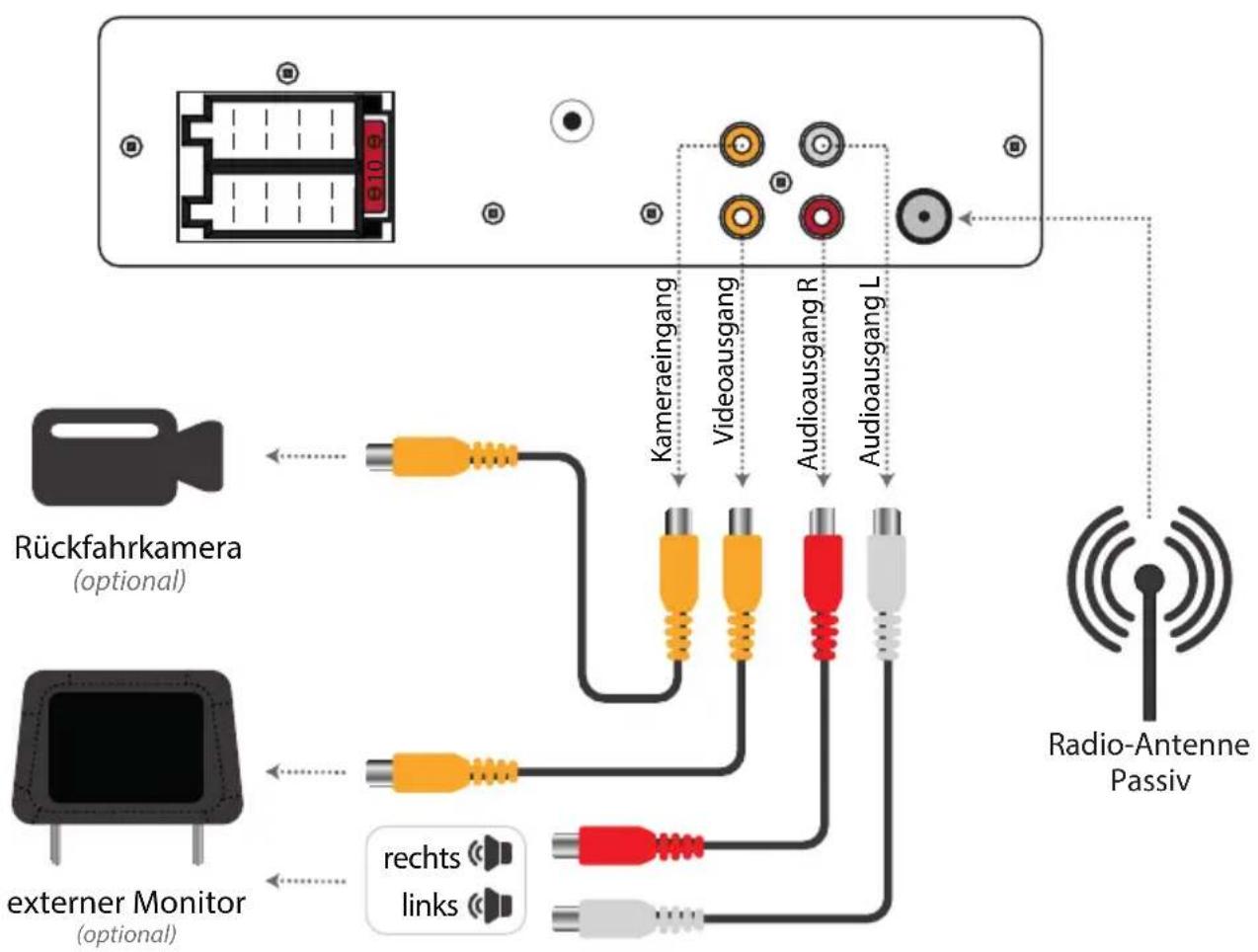

Anschlussschema Cinch 16

Anschlussschema ISO-Stecker 17

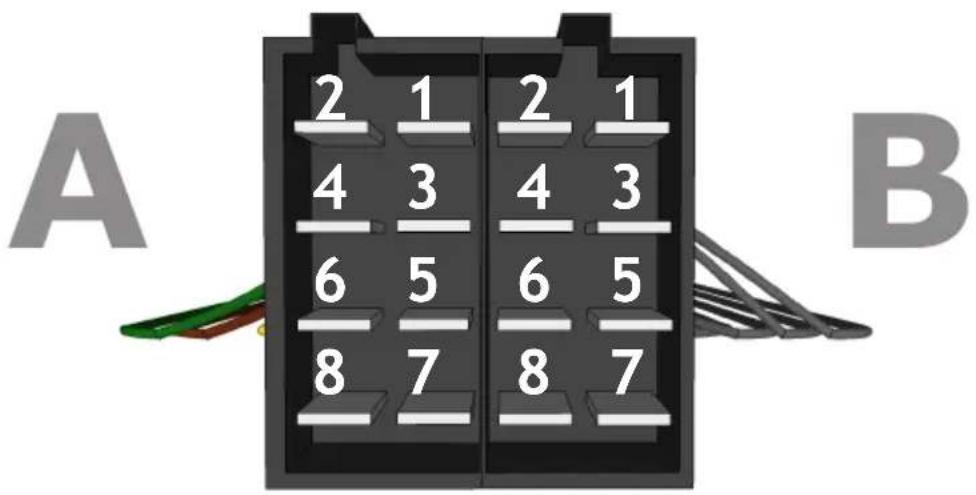

ISO-Buchsen-Belegung 18

Buchse A (Stromversorgung) ......18

Buchse B (Lautsprecher) .....18

Inbetriebnahme 19

Fernbedienung verwenden....19

Fernbedienung Batteriewechsel .....19

Gerät einschalten/ausschalten......20

AUX-IN anschließen 20

Werkseinstellungen....20

MicroSD-Karte einschieben .....20

USB-Medien anschließen......20

Grundfunktionen 21

Modus Auswahl ......21

Modus-Auswahlmenü ......21

Lautstärke....21

Einstellungen 21

Preset Equalizer 22

Loudness....22

Stummschalten 22

LED-Farbe einstellen 22

Eigene Farbe Definieren....23

OSD Informationen einblenden......23

Einstellungen 23

Datenträger und Medien 24

Unterstützte Datenträger......24

Unterstützte Dateiformate .....24

Videoformat-BestPractise....25

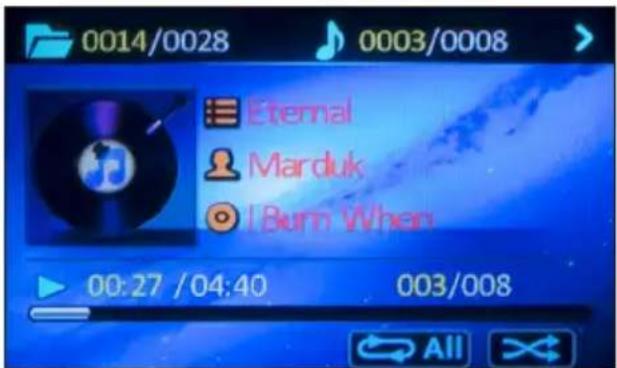

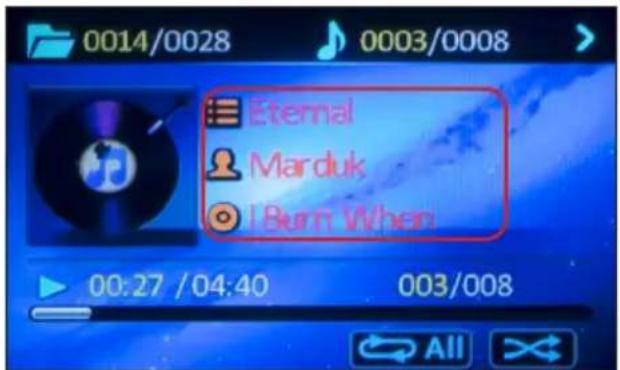

ID3-Tag (Titel- und Interpret)......25

Radiomodus 26

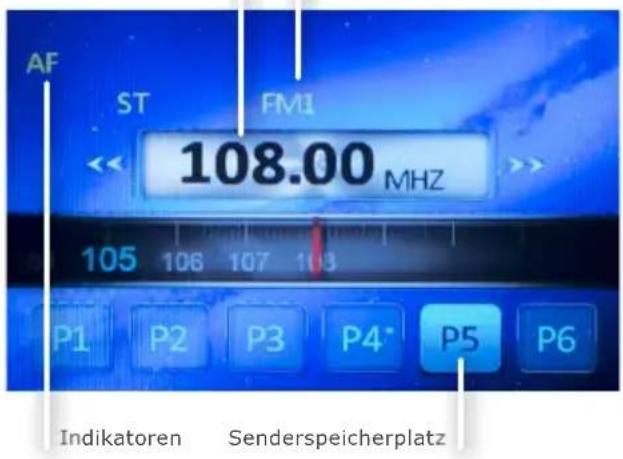

Radio-Display....26

Radiomodus anschalten....26

Automatische Sendersuche ......26

Manuelle Sendersuche....26

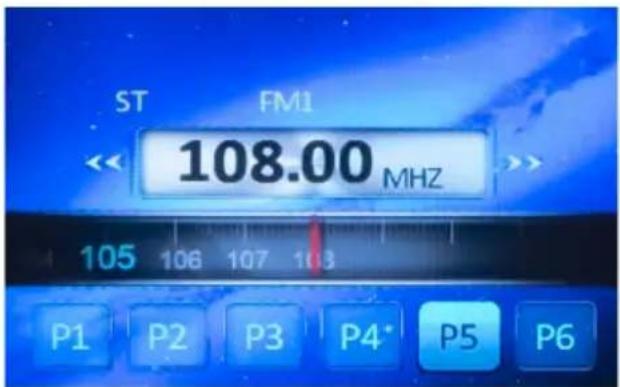

Sender speichern....26

AMS Automatischer Suchlauf......27

Frequenzband umschalten .....27

LOC Signalempfindlichkeit......27

RDS Funktionen ......27

PTY Funktion (Programme Type) ......27

TA Funktion (Traffic Announcement)......28

AF Funktion (Alternative Frequency)......28

EON Funktion (Enhanced Other Networks)..28

USB- und SD-Modus 29

Wiedergabe Modus starten......29

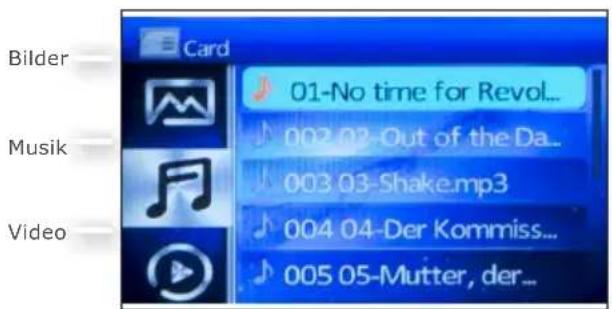

Dateiübersicht....29

Datei auswählen....29

Wiedergabe starten 29

Musik Wiedergabemodus 30

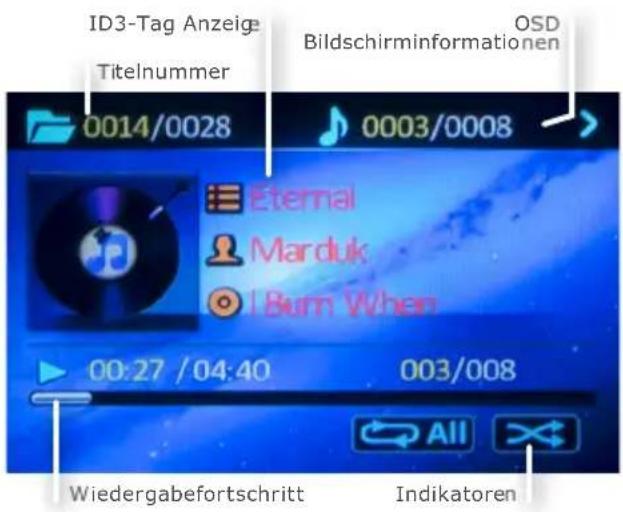

Musik Wiedergabe Display ....30

Wiedergabe / Pause....30

Titel vorwärts/Titel zurück .....30

Vor- und Zurückspulen 30

Intro-Funktion....30

Wiedergabewiederholung....30

Zufallswiedergabe....30

10 Titel vor-/zurückspringen .....31

ID3-Tag (Titel- und Interpret)......31

Video Wiedergabemodus 32

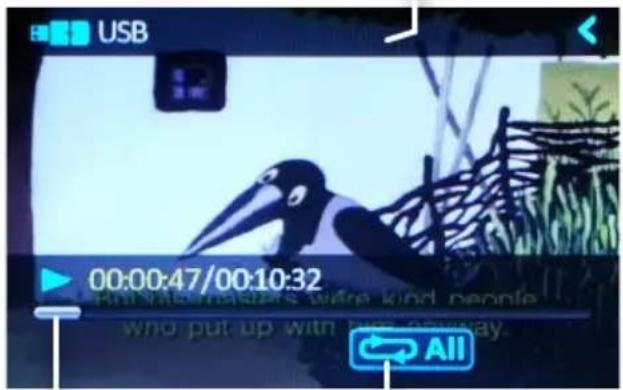

Video Wiedergabe Display....32

10 Titel vor-/zurückspringen .....32

Titel vorwärts/Titel zurück .....32

Vor- und Zurückspulen ....32

Zeitlupe 32

Wiedergabewiederholung....32

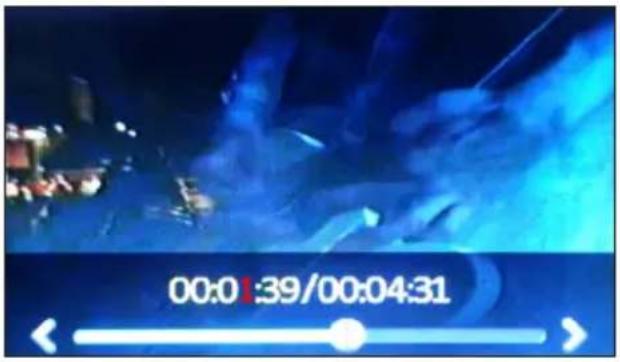

GOTO Funktion....32

Untertitel umschalten....33

Bildschirminformationen 33

Bildbetrachter Modus 34

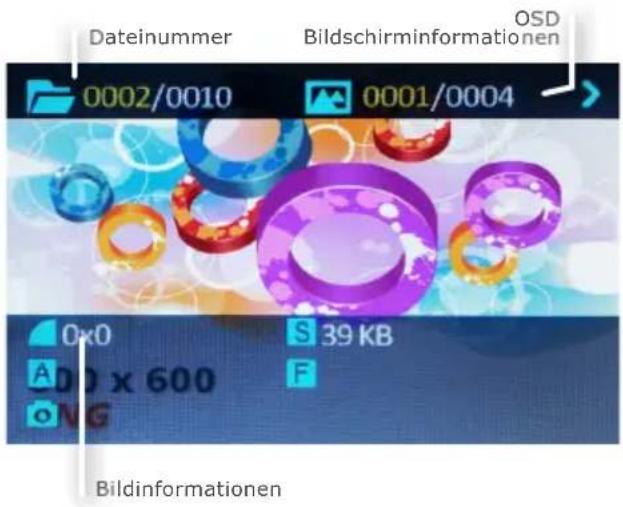

Bilder Wiedergabe Display ....34

Diashow Wiedergabe/Pause .....34

Bild vergrößern/zoomen ....34

Bild drehen....34

Bild spiegeln 34

Nächstes / Vorheriges Bild ......34

Bildschirminformationen ....34

AV-IN Eingang 35

AV-IN Anschluss 35

AV-IN Modus starten 35

Bluetooth Verbindung 35

Freisprechfunktion 36

Allgemeines 36

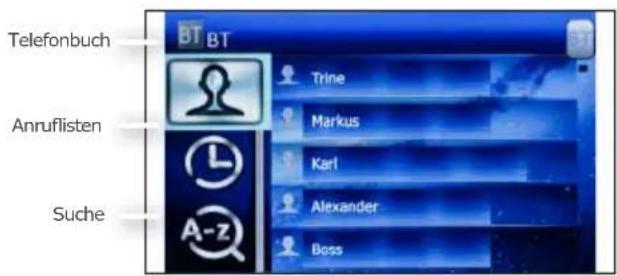

Bluetooth Modus starten....36

Wahlwiederholung 36

Anruf entgegennehmen ....36

Anruf beenden/Anruf ablehnen......36

Telefonbuch 36

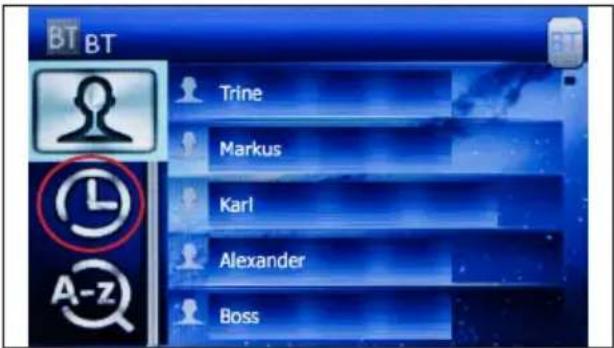

Anruflisten....36

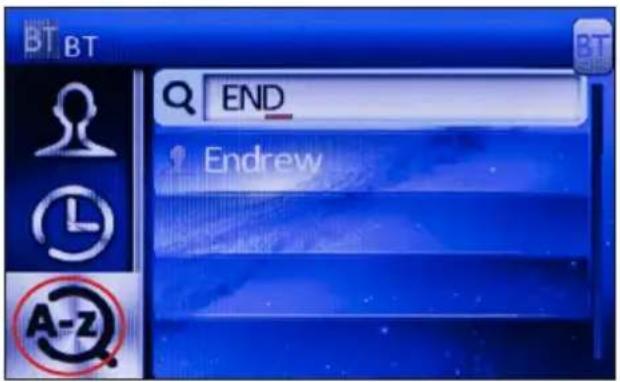

Telefonbuch Suche....37

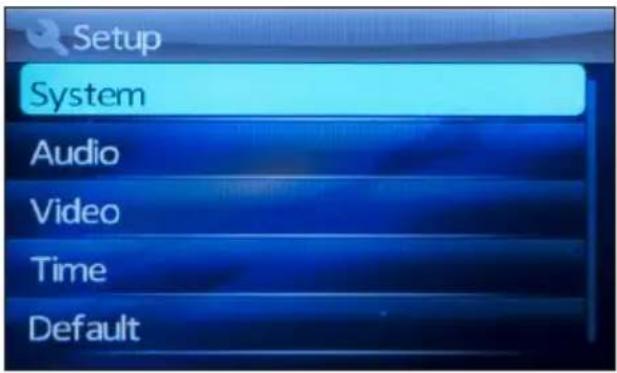

Einstellungen 38

Einstellungs-Menü aufrufen......38

System 38

OSD Language 38

Area 38

Audio 38

Video 38

Zeit 38

DEFAULT 38

Allgemeine Problemlösung 39

Entsorgungshinweise 41

Alt-Geräteentsorgung....41

Batterieentsorgung ....41

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Einführung

Beschreibung

Das XOMAX XM-VRSU311BT ist ein FlashXO Multimedia Autoradio im 1DIN Einbauformat.

Ein FlashXO Autoradio ist ein modernes Multimedia-System ohne ein mechanisches CD-Laufwerk.

Videos, Musik, Bilder und Hörbücher können von USB-Sticks und SD-/SDHC-/SDXC-Karten abgespielt werden.

Das XOMAX XM-VRSU311BT besitzt einen MicroSD-Kartenslot, einen normalen USB-Anschluss, einen AUX-Audioeingang und die Möglichkeit, Musik über eine Bluetooth Verbindung vom Smartphone oder Handy zu hören.

Die Bluetooth-Verbindung bietet zudem eine praktische Freisprechfunktion.

Die Tasten-Beleuchtungsfarbe des Autoradios kann nach Wunsch eingestellt werden. Dabei stehen 7 Farben zur Auswahl.

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Spezifikationen

Allgemeine Daten

Betriebsspannung 12V DC

Beleuchtungsfarbe ..... Multicolor (7 Farben)

Einbaugröße ..... 1DIN (verkürzte Einbautiefe)

Audio

Ausgangsleistung 4 x 60 Watt

Lautsprecher Impedanz .... 4 bis 8 Ohm

Frequenzbereich 20Hz-20KHz

S/N Verhältnis 85 dB

Stereo-Kanaltrennung 80 dB

Display

Display Art ...... TFT LCD Monitor

Diagonale 7,6 cm / 3 Zoll

Auflösung 320 x 240 Pixel

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz

FM Empfindlichkeit 10 dB

S/N Verhältnis 60 dB

Stecker Typ ...... Typ A, normal

Max. unterstützte Größe 32 GB

SD-Kartenslot

Slot Typ ...... MicroSD

Max. unterstützte Größe 32 GB

Bluetooth

Version 2.0 Class 2

Profile ...... Freisprechen, A2DP

Frequenz 2.4GHz Spektrum

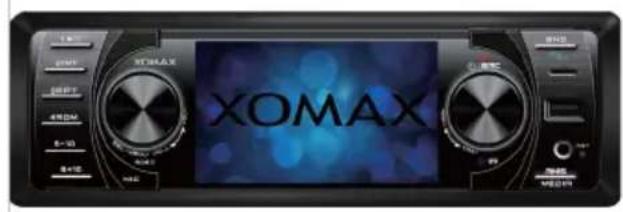

Packungsinhalt

Im Standard Lieferumfang ist neben dem Autoradio das folgende Zubehör enthalten.

Bitte kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

XOMAX

② XOMAX Matergeschäft Car-Ministrisch System Die ausführliche Betriebsbezücksüberschuss vor der auf unwerte Konsolidierung: © 2017.03.04.06

③⑤⑥⑦

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

① Fernbedienung mit Batterie
② Montageanleitung
③ 1DIN Einbaurahmen (am Gerät)
4 1DIN Blende (am Gerät)

⑤ Fixierblech
⑥ ISO-Adapter-Set
⑦ Ausziehschlüssel

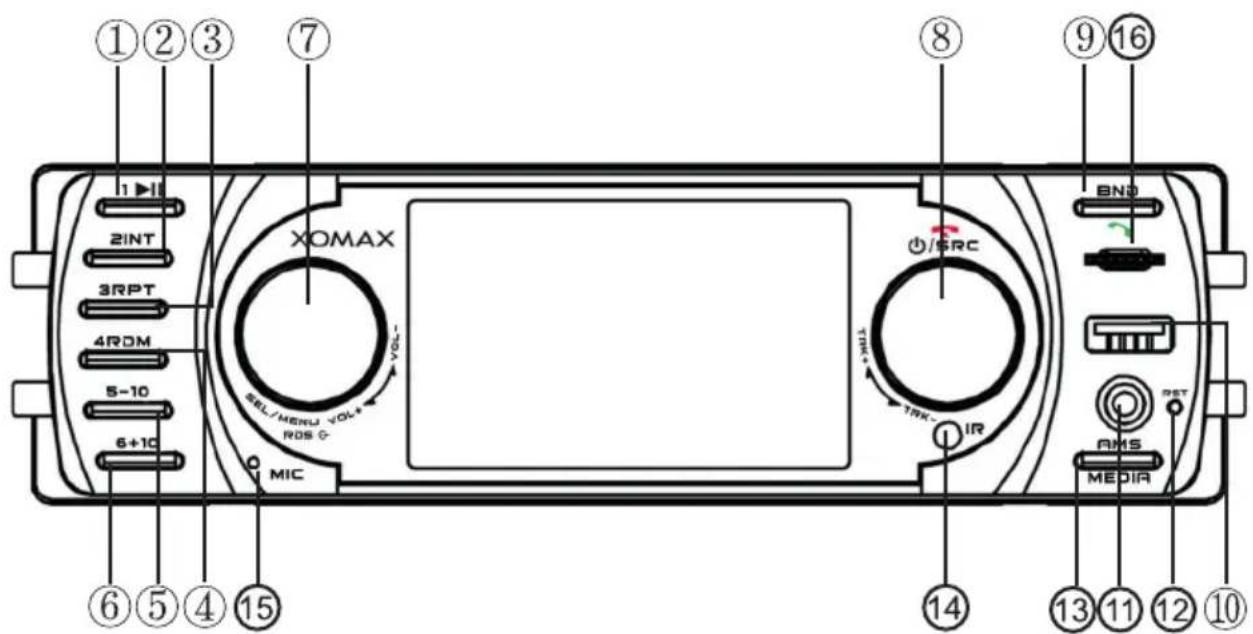

Bedienelemente am Autoradio

①②③ ⑦ 11 2INT 3RPT 4RDM 5-10 6+10 ⑥⑤④⑯ XOMAX SEL/MENU VOL+ ROS C- MIC ⑧ ⑨⑯⑯ I/O/SPC TRX IR BND TRE PST AMS MEDIA ⑭⑮⑰

Bedienelemente-Funktionen

① 1/▶II Wiedergabe/Pause

[Wiedergabe] Startet die Wiedergabe oder pausiert sie.

[Radio] Senderspeicherplatz 1.

② 2/INT Intro Funktion

[Wiedergabe] Alle Titel werden nacheinander für je 10 Sekunden angespielt. Ein erneuter Knopfdruck hält die Intro-Funktion wieder an.

[Radio] Senderspeicherplatz 2.

③ 3/RPT Wiedergabewiederholung

[Wiedergabe] Wiedergabewiederholung ein- bzw. umschalten: Titel, Ordner oder Alles wiederholen.

[Radio] Senderspeicherplatz 3.

④ 4/RDM Zufallswiedergabe

[Wiedergabe] Ist die Funktion aktiviert, werden die Titel des Datenträgers in zufälliger Reihenfolge wiedergegeben.

[Radio] Senderspeicherplatz 4.

⑤ 5/-10 10 Titel zurück springen

[Wiedergabe] Um 10 Titel in der Wiedergabeliste zurückspringen.

[Radio] Senderspeicherplatz 5.

⑥ 6/+10 10 Titel vor springen

[Wiedergabe] Um 10 Titel in der Wiedergabeliste vorspringen.

[Radio] Senderspeicherplatz 6.

SEL/RDS Drehknopf kurz drücken : To- neinstellungen/RDS Funktionen

Drücken Sie den Drehknopf mehrmals, um zwischen den Einstellungsoptionen zu wechseln.

Folgenden Einstellungen stehen zur Verfügung: Bass, Treble, Balance, Fader, Loudness, Equalizer, Stereo/Mono, Local, Light, AF, TA, REG, EON, PTY und Volume.

Durch anschließendes Drehen des Knopfes regeln Sie die Optionen der entsprechenden Einstellung.

MENU Drehknopf lang drücken : Menü

Halten Sie den Drehknopf 3 Sekunden gedrückt, erscheint das Modus-Auswahlmenü.

Folgenden Einstellungen stehen zur Verfügung: Radio, USB, SD-Card, AV-IN, BT_Phone, BT_Music und Setup.

Sie können durch Drehen des Knopfes zwischen den Optionen umschalten und mit einem Knopfdruck, die Wahl bestätigen.

VOL+/VOL- Drehknopf drehen : Laut- stärke

Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke zu erhöhen.

Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

⑧ 📞/ SRC/TRK+/TRK- Gerät an oder aus/Modus umschalten/Titel vor oder zurück/Sendersuche

Drücken Sie den Drehknopf, um das Autoradio einzuschalten. Halten Sie den

Drehknopf 3 Sekunden, um es auszuschalten.

[MENU] kurz drücken Wenn das Autoradio angeschaltet ist, drücken Sie kurz den Drehknopf, um zum nächsten Modus zu schalten.

Sie können zwischen den Modi in der folgenden Reihenfolge [Radio], [USB], [SD], [AV-IN], [BT Phone], [BT Music] und [AUX] umschalten.

TRK+/TRK-

[Wiedergabe]

kurz rechts drehen Zum nächsten Titel springen.

kurz links drehen Einen Titel zurück springen.

lang rechts drehen Schnell vorspulen.

lang links drehen Schnell zurückspulen.

Drücken Sie den Knopf mehrmals, um die Spulgeschwindigkeit zu erhöhen: x2, x4, x8, x20.

[Radiomodus]

kurz drehen startet die automatische Sendersuche in die entsprechende Frequenzrichtung.

lang drehen schaltet in den manuellen Suchmodus.

⑨ BND/ Frequenzband umschalten/ Anruf annehmen/Rückruf

[Radio] Drücken Sie den Knopf, um das Frequenzband zwischen FM1, FM2, FM3 und AM1, AM2 umzuschalten.

[Telefoniemodus] Drücken Sie den Knopf, um einen Anruf entgegenzu-

nehmen.

Drücken Sie den Knopf, um einen Rückruf bzw. eine Wahlwiederholung zu veranlassen.

⑩ USB USB-Anschluss

Der USB-Anschluss liest USB-Sticks im FAT32- oder exFat-Dateisystem.

Maximal unterstützte Größe: 32 GB.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

⑪ AUX IN AUX Audio Eingang

3,5 mm Klinkenbuchse für den Anschluss einer externen Audio-/Video-quelle.

An den AUX Anschluss können Sie MP3-Player, Videoplayer, Smartphones, Tablets und andere Wiedergabegeräte anschließen.

⑫ RST Reset

⑬ AMS/MEDIA Automatischer Speicher-Sendersuchlauf

[Radio] Startet die automatische Sendersuche und speichert die Sender.

[Wiedergabe] Wechselt das Medien- format zwischen Musik, Videos und Bilder.

⑭ IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

⑮ MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeckt werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

⑯ SD MicroSD-Slot

Der MicroSD-Kartenslot liest MicroSD-, Micro-SDHC und MicroSDXC-Karten im FAT32- oder exFat-Dateisystem.

Maximal unterstützte Größe: 32 GB.

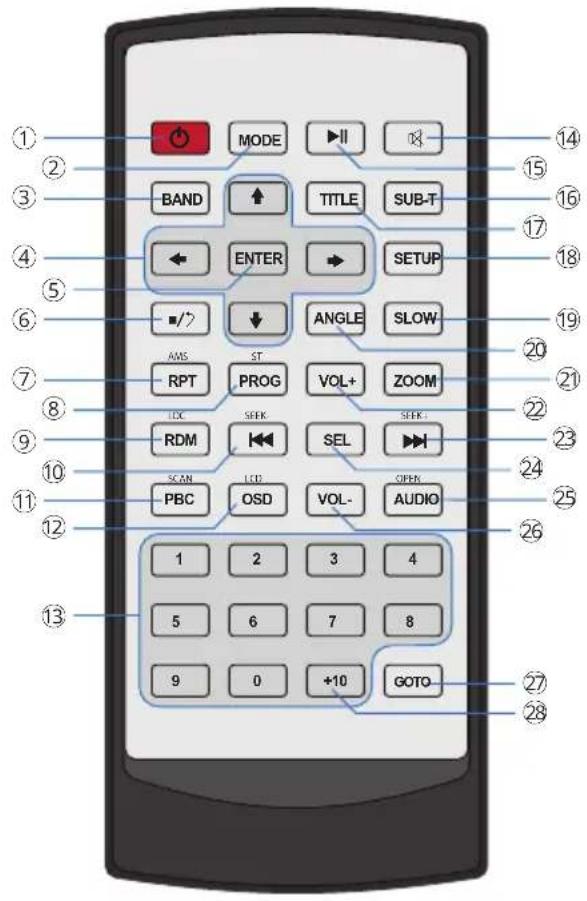

Fernbedienung Knopffunktionen

MODE BAND ENTER ANGLE ST PROG VOL+ ZOOM RDM SEL PBC OSD VOL- AUDIO 1 2 3 4 5 6 7 8 9 0 +10 GOTO 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28

1. PWR Autoradio anschalten
2. MODE Modus umschalten [Telefonie] Anruf abweisen/beenden
3. BAND [Radio] Frequenzand umschalten [Telefonie] Wahlwiederholung
4. ←↑→↓ Im Menü navigieren
5. Enter Eingabe/bestätigen
6. ■/7 Stopp/zurück
7. AMS/RPT [Radio] AMS-Sendersuche starten [USB] [SD] Wiedergabewiederholung

8. ST/PRG [Radio] Stereo an/aus

9. LOC/RDM [Radio] Stereo an/aus [Wiedergabe] Zufallswiedergabe

10. [Wiedergabe] Vorheriger Titel [Radio] Sendersuche
11. PBC [Wiedergabe] PBC Funktion [Radio] Sendersuche
12. OSD [Wiedergabe] OSD Bildschirminformationen einblenden
13. 0-9 Ziffernblock [Radio] Senderwahl (1-6) [Wiedergabe] Titelauswahl (0-9)
14. ☒ Ton stummschalten
15. Wiedergabe/Pause
16. SUB-T Untertitel umschalten
17. TITLE Titel aufrufen
18. SETUP Einstellungsmenü aufrufen
19. SLOW Zeitlupe (Video)
20. ANGLE [Wiedergabe] Blickwinkel
21. ZOOM Bild vergrößern/verkleinern
22. VOL+ Lautstärke verringern
23. ▶ [Wiedergabe] Nächster Titel [Radio] Sendersuche
24. SEL Toneinstellungen aufrufen
25. AUDIO Tonspur umschalten
26. VOL- Lautstärke verringern
27. GOTO Sprunganweisung
28. +10 zur Eingabe zweistelliger Nummern

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

»Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

»Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das Gerät einzubauen.

»Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

»Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

»Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

»Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

»Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

»Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

»Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

»Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

»Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

»Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

»Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

»Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

»Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

30°

Anschlussschema Cinch

Anschlussschema ISO-Stecker

ISO-Buchsen-Belegung

A B

Buchse A (Stromversorgung)

Auf der Seite A finden Sie die Buchse für die Stromversorgung.

A1 - Handbremssicherung (-)
A2 - Nicht belegt
A3 - Rückfahrkamerasteuerung (+) 12V
A4 - (+) 12V Batterie / Dauerplus *
A5 - Elektrische Antenne (+)
A6 - Nicht belegt
A7 - (+) 12V Zündungsplus*
A8 - Minus / Masse (-)

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus) häufig vertauscht. Dies zeigt sich darin, dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

B1 - Lautsprecher hinten rechts (+)
B2 - Lautsprecher hinten rechts (-)
B3 - Lautsprecher vorne rechts (+)
B4 - Lautsprecher vorne rechts (-)
B5 - Lautsprecher vorne links (+)
B6 - Lautsprecher vorne links (-)
B7 - Lautsprecher hinten links (+)
B8 - Lautsprecher hinten links (-)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den 📊/SRC/ 📞 Drehknopf, um das Autoradio einzuschalten.

Wenn das Autoradio eingeschaltet ist, halten Sie den 📊/SRC/ 📞 Knopf gedrückt, um das Autoradio auszuschalten.

AUX-IN anschließen

An den AUX-Eingang können Sie portable Medien wie z.B. MP3-Player, Videoplayer, Smartphone, Handy, DVB-T Receiver oder Tablet anschließen.

Es steht Ihnen eine 3,5 mm Buchse am Frontpanel und eine Cinch-Gruppe an der Geräterückseite zur Verfügung.

Verwenden Sie ein entsprechendes Adapterkabel, um ein AV-Gerät anzu- schließen.

Werkseinstellungen

Drücken Sie auf der Fernbedienung den SETUP Knopf, navigieren Sie mit der Pfeiltaste ↓ nach unten auf DEFAULT.

Drücken Sie nun auf ENTER, das Gerät setzt alle Einstellungen auf Werkseinstellungen zurück.

Nun können Sie das Menü mit dem SETUP Knopf wieder verlassen.

MicroSD-Karte einschieben

Schieben Sie die MicroSD-Karte mit der beschrifteten Seite nach oben und mit der Pinseite nach unten vorsichtig in den Kartenslot ein.

Achten Sie darauf, dass die SD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

iMicroSD-Karten müssen mit dem Dateisystem FAT32 oder exFat formatiert sein.

Maximal unterstützte Größe: 32 GB.

Möglich sind MicroSD-, MicroSDHC-Karten.

USB-Medien anschließen

Stecken Sie den USB-Stick richtig herum und vorsichtig ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen. Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Der USB-Stick muss mit dem Dateisystem FAT32 oder exFat formatiert sein.

Maximal unterstützte Größe: 32 GB.

Es werden nur USB-Sticks unterstützt, keine USB-Festplatten oder Handys.

Grundfunktionen

Modus Auswahl

Drücken Sie den 📋/SRC/ 📞 Drehknopf auf dem Panel oder den MODE Knopf auf der Fernbedienung, um zwischen den Modi [Radio], [AV-IN], [USB], [SD], [BT Phone] und [BT Music] zu wechseln.

Modus-Auswahlmenü

Drücken Sie den Lautstärkedrehknopf ca. 2 Sekunden lang, um das Auswahlmenü einzublenden.

Sie können nun mit den Pfeiltasten auf der Fernbedienung oder mit drehendes Drehknopfes im Menü navigieren und mit der ENTER Taste bzw. Drücken des Drehknopfes Ihre Auswahl bestätigen.

Lautstärke

Nutzen Sie den Lautstärkedrehknopf am Gerät, um die Lautstärke zu regeln.

Drehen Sie den Lautstärkedrehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Alternativ können Sie die Lautstärke mit den Knöpfen VOL- und VOL+ auf der Fernbedienung regulieren.

Einstellungen

Drücken Sie den Lautstärkedrehknopf

oder den SEL Knopf auf der Fernbedienung mehrmals, um zwischen den verschiedenen Toneinstellungen in der folgenden Reihenfolge zu wechseln:

1. Bass Einstellung (auf dem Bildschirm erscheint "Bass")

2. Tonhöhen Einstellung (auf dem Bildschirm erscheint "Treb")

3. Balance Einstellung (auf dem Bildschirm erscheint "Bal")

4. Fade Einstellung (auf dem Bildschirm erscheint "Fad")

5. Loudness an/aus (auf dem Bildschirm erscheint "Loud Off")

6. Equalizer an/aus (auf dem Bildschirm erscheint "EQ Off")

7. Stereo an/aus (auf dem Bildschirm erscheint "Stereo On")

8. Local Funktion an/aus (auf dem Bildschirm erscheint "Loc Off")

9. LED-Farbeinstellungen (auf dem Bildschirm erscheint "LIGHT ADJ")

10. AF Funktion an/aus (auf dem Bildschirm erscheint "AF On")

11. TA Funktion an/aus (auf dem Bildschirm erscheint "TA Off")

12. Regional Funktion an/aus (auf dem Bildschirm erscheint "REG Off")

13. EON Funktion an/aus

(auf dem Bildschirm erscheint "EON Off")

14. PTY Funktion an/aus

(auf dem Bildschirm erscheint "PTY Off")

Wenn Sie die gewünschte Option gewählt haben, können Sie durch anschließendes Drehen des Lautstärkedrehknopfes die entsprechenden Einstellungen vornehmen.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Preset Equalizer

Der Preset Equalizer bietet bereits vorkonfigurierte Toneinstellungen.

Um die gewünschte Voreinstellung zu wählen, drücken Sie so oft auf den Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung, bis "EQ Off" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um zwischen den Voreinstellungen umzuschalten.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Folgende Voreinstellungen stehen zur Verfügung: EQ OFF (Preset Equalizer ausschalten), Flat, Classic, Pop, Rock und Jazz.

Loudness

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Um die Loudness Funktion zu aktivieren, drücken Sie so oft auf auf den Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung, bis "Loud Off" auf dem Bildschirm erscheint.

Wenn auf dem Bildschirm "LOUD OFF" erscheint, drehen Sie den Drehknopf um eine Stufe, um die Loudness Funktion anzuschalten.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Wenn auf dem Display "LOUD ON" angezeigt wird, ist die Funktion angeschaltet. Drehen Sie den Drehknopf um eine Stufe, um die Loudness Funktion auszuschalten.

Stummschalten

Der Ton kann mit dem MUTE Knopf auf dem Panel oder dem Knopf auf der Fernbedienung stummgeschaltet und mit dem gleichen Knopf wieder laut geschaltet werden.

LED-Farbe einstellen

Um die Beleuchtungsfarbe umzustellen, drücken Sie so oft auf auf den Lautstärkedrehknopf oder den SEL

Knopf auf der Fernbedienung, bis "LIGHT ADJ" auf dem Bildschirm erscheint.

Drehen Sie anschließend den Drehknopf, um zwischen den Farbeinstellungen umzuschalten.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Drücken Sie anschließend den Drehknopf oder den ENTER Knopf auf der Fernbedienung, um Ihre Wahl zu bestätigen.

Folgende Farbeinstellungen stehen Ihnen zur Verfügung:

Anzeige auf dem Bildschirm	entsprechende Farbeinstellung
AUTO automatisch
Red Rot
Green Grün
Blue Blau
Yellow Gelb
Cyan Himmelblau
Fuchsine Fuchsin
White Weiß
USER benutzerdefiniert

Dabei steht die Einstellung "AUTO" für den automatischen Farbwechsel: das Autoradio wechselt alle 3 Sekunden seine Beleuchtungsfarbe.

Eigene Farbe Definieren

Drücken Sie so oft auf auf den Drehknopf bzw. SEL Knopf auf der Fernbedienung, bis "LIGHT ADJ" auf dem Bildschirm erscheint.

Drehen Sie anschließend den Drehknopf, um zwischen den Farbeinstellungen umzuschalten. Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Wenn Sie die Einstellung USER gewählt haben, bestätigen Sie mit einem Knopfdruck auf den Drehknopf oder den SEL Knopf auf der Fernbedienung.

Es erscheint R 20 auf dem Bildschirm. Drehen Sie nun den Drehknopf oder die VOL- und VOL+ Tasten auf der Fernbedienung, um den Rot-Anteil einzustellen. Drücken Sie nochmal den Drehknopf oder SEL Knopf, um den Grün-Anteil (G 20) und ein weiteres Mal um den Blau-Anteil (B 20) wie oben beschrieben einzustellen.

OSD Informationen einblenden

Drücken Sie den OSD Knopf auf der Fernbedienung, um die Bildschirminformationen einzublenden.

Einstellungen

Um in das Einstellungsmenü zu kommen, drücken Sie den SETUP Knopf auf der Fernbedienung.

Hier können Sie Ihre Einstellungen für Audio, Video, Datum, Zeit und vieles mehr einstellen.

Datenträger und Medien

Unterstützte Datenträger

»USB-Sticks, maximale Größe: 32 GB Dateisystem: nur FAT32 oder exFat

»MicroSD-, MicroSDHC-Karten maximale Größe: 32 GB Dateisystem: nur FAT32 oder exFat

Unterstützte Dateiformate

Video

»XVID codierte AVI Dateien
»MPEG1/2 codierte MPG Dateien
»weitere Formate möglich

Die maximal unterstützte Videoauflösung beträgt: 720 x 480 Pixel.

Audio

»MP3-Dateien (mit ID3-Support)
»WMA-Audioformat

Bilder

»JPEG

Bitte beachten Sie, dass die Dateien verschiedene Eigenschaften aufweisen können, wie z.B. besondere Codierungen oder Auflösungen.

Es kann daher vorkommen, dass eine Datei eines hier aufgeführten Formates trotzdem nicht gelesen werden kann.

Kompatibilitätsprobleme mit diversen Dateiformaten stellen keinen Defekt dar und sind von der Gewährleistung ausgeschlossen.

Videoformat - Best Practise

Mit den folgenden Codierungseinstellungen sollten Sie Ihre Videos zum laufen bekommen.

Diese Angaben dienen nur als Orientierungsbeispiel, es sind auch andere Formate, Codierungen und Codierungseinstellungen möglich.

Bsp. 1

»Auflösung: bis 720 x 480 Pixel

»Codec: XVID

»Format: .AVI

»Audio: MPEG Audio Layer 1/2/3

»Framerate: max. 30fps

Bsp. 2

»Auflösung: bis 720 x 480 Pixel

»Codec: MPEG-1/2 Video

»Format: .MPG

»Audio: MPEG Audio Layer 1/2/3

»Framerate: max. 30fps

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, Titel, Album und Interpreten im Wiedergabebildschirm anzuzeigen.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

0014/0028 0003/0008 Eternal Marduk I Burn When 00:27 / 04:40 003/008

Radiomodus

Radio-Display

aktuelle Frequenz und Sendername (RDS) aktueller Frequenzband

AF ST FM1 << 108.00 MHZ >> 105 106 107 108 P1 P2 P3 P4* P5 P6 Indikatoren Senderspeicherplatz

Radiomodus anschalten

Um in den Radio-Modus zu gelangen, drücken Sie so oft auf den Ⓗ/SRC/KNopf, bis der Radio Modus auf dem Display angezeigt wird.

Automatische Sendersuche

Drehen Sie kurz den 📊/SRC/KNopf, um eine automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Manuelle Sendersuche

Drehen und halten Sie den 📊/SRC/KNopf, um in den manuellen Suchmodus zu schalten.

Nun können Sie mit den Knopf nach

links oder nach rechts Drehen den gewünschten Sender Schrittweise einstellen.

Nach ca. 5 Sekunden Inaktivität schaltet die Sendersuche wieder in den automatischen Suchmodus um.

Sender speichern

Es gibt pro FM Frequenzband 6 Sender-speicherplätze.

Möchten Sie den aktuellen Radiosender speichern, halten Sie die gewünschte Zifferntaste (1-6) für ca. 2 Sekunden gedrückt.

Wenn der Sender erfolgreich gespeichert wurde, erscheint die Zahl des Speicherslots hervorgehoben.

ST FM1 << 108.00 MHZ >> 105 106 107 108 P1 P2 P3 P4* P5 P6

AMS Automatischer Suchlauf

Drücken Sie den Knopf AMS/MEDIA, um den Automatischen Sendersuchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert diese unter den Speicherslots 1-6 je Frequenzband ab.

Frequenzband umschalten

Drücken Sie den BND/ Knopf am Panel oder den BAND Knopf auf der Fernbedienung, um den Frequenzband zwischen FM1, FM2 und FM3 umzuschalten.

LOC Signalempfindlichkeit

Ist die LOCAL Funktion aktiviert, werden beim automatischen Sender-suchlauf nur lokale Sender mit einem starken Signal gesucht.

Ist diese Funktion deaktiviert, werden auch entfernte Sender mit einem schwächeren Empfangssignal gesucht.

Um die LOC Funktion zu aktivieren,

drücken Sie so oft auf auf den Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung, bis "Loc Off" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um die Funktion ein- bzw. auszuschalten. Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedie- nung verwenden.

RDS Funktionen

Es stehen die RDS Funktionen AF, TA, EON und PTY zur Verfügung.

Bitte beachten Sie, dass diese Funktionen nicht in allen Ländern verfügbar sind.

PTY Funktion (Programme Type)

Die Programme Type Funktion ermöglicht es, Sender nach Ihrem Typ zu suchen.

Um die PTY Funktion zu erreichen, drücken Sie so oft auf den Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung, bis "PTY Off" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um den gewünschten Programmtyp zu wählen. Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Bestätigen Sie Ihre Auswahl mit einem Knopfdruck auf den Drehknopf oder den SEL Knopf auf der Fernbedienung.

gehen Sie genauso vor, um die weiteren Programmtypebenen zu bestimmen.

TA Funktion (Traffic Announcement)

Ist die TA Funktion aktiviert, schaltet das Radio bei aktueller Verkehrsdurchsage solange in den Radiomodus bis die Durchsage beendet ist.

Danach wechselt das Radio zurück in den vorherigen Betriebsmodus.

Um die Funktion Traffic Announcement zu aktivieren oder zu deaktivieren, drücken Sie so oft auf auf den

Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung, bis "TA Off" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um die Funktion ein- bzw. auszuschalten.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

AF Funktion (Alternative Frequency)

Die AF-Funktion ermöglicht es, dass die Frequenz automatisch auf eine alternative Frequenz gewechselt wird, sobald man den Empfangsbereich des aktiven Senders verlässt.

Um die Funktion Alternative Frequency zu aktivieren oder zu deaktivieren, drücken Sie so oft auf auf den

Lautstärkedrehknopf oder den SEL

Knopf auf der Fernbedienung, bis "AF Off" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um die Funktion ein- bzw. auszuschalten.

Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedienung verwenden.

Es wird empfohlen, diese Funktion im normalen Betrieb zu deaktivieren, um ungewünschtes Senderwechseln bei Tunneldurchfahrten zu verhindern.

EON Funktion (Enhanced Other Networks)

Die Enhanced Other Networks Funktion ermöglicht den Empfang von TA-Verkehrsansagen, auch bei jenen Radiosendern, die kein eigenes TA-Programm anbieten.

Um die Funktion Enhanced Other Networks zu aktivieren oder zu deaktivieren, drücken Sie so oft auf auf den Lautstärkedrehknopf oder den SEL Knopf auf der Fernbedienung, bis "EON Off" auf dem Bildschirm erscheint.

Drehen Sie nun den Drehknopf, um die Funktion ein- bzw. auszuschalten. Alternativ können Sie dafür die VOL- und VOL+ Tasten auf der Fernbedie- nung verwenden.

USB- und SD-Modus

Wiedergabe Modus starten

Wenn Sie einen validen USB Daten-träger oder eine MicroSD Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den entsprechenden Wiedergabe-modus.

Um in den USB- oder den SD-Modus manuell zu gelangen, drücken Sie so oft auf den 🎨/SRC/ 📞 Knopf, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint.

Dateiübersicht

Um aus dem Wiedergabebildschirm heraus in die Dateiübersicht zu gelangen, drücken Sie den Stopp/Zurück ▪/▶ Knopf auf der Fernbedienung oder ca. 2 Sekunden lang den 1/▶II Knopf am Panel.

Die Dateiübersicht (auch Ordnerfunktion genannt) teilt alle kompatiblen Dateien in 3 Kategorien ein: Musik, Fotos und Filme.

Bilder Card 01-No time for Revol... 002 02-Out of the Da... 003 03-Shake.mp3 004 04-Der Kommiss... 005 05-Mutter, der...

Um in der Dateübersicht zu navigieren, verwenden Sie den ⏻/SRC/ Drehknopf oder die Pfeil-Knöpfe auf der

Fernbedienung: ↑→↓←

Es werden nur die Dateien des gewählten Typen angezeigt. Nicht unterstützte Dateiendungen werden ausgeblendet.

Datei auswählen

Um in der Dateiübersicht zu navigieren, verwenden Sie die Pfeil-Knöpfe auf der Fernbedienung: ↗→↓← oder den Srehknopf.

Mit den links-rechts Pfeilen auf der Fernbedienung oder den 📊/SRC/ 📞 Drehknopf am Panel wechseln Sie zwischen Dateityp und Dateiauswahl.

Mit den Oben und unten Pfeilen auf der Fernbedienung oder dem Drehknopf können Sie nach oben und unten Scrollen und Dateien auswählen.

Bestätigen Sie Ihre Wahl mit dem ENTER Knopf oder durch drücken auf den Drehknopf.

Wiedergabe starten

Die Wiedergabe wird automatisch gestartet, sobald ein valider Daten-träger eingelegt wurde, der entsprechende Modus gestartet wurde oder eine Datei ausgewählt wurde.

Ausführliche Beschreibungen der verschiedenen Wiedergabemenüs finden Sie in den entspr. Kapiteln weiter unten.

Musik Wiedergabemodus

Musik Wiedergabe Display

ID3-Tag Anzeige Titelnummer Bildschirminformationen OSD 0014/0028 0003/0008 Eternal Marduk Burn When 00:27 / 04:40 003/008 Wiedergabefortschritt Indikatoren

Wiedergabe / Pause

Die Wiedergabe kann mit dem 1/▶II Knopf angehalten und wieder fortgesetzt werden.

Titel vorwärts/Titel zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie kurz auf den ◀◀ oder ▶ Knopf auf der Fernbedienung oder drehen Sie kurz den ⏻/ SRC/ 📞 Drehknopf.

Vor- und Zurückspulen

Drücken Sie den ◀◀ oder ▶ Knopf auf der Fernbedienung oder drehen Sie den ⏻/SRC/ 📞 Drehknopf während der Wiedergabe und halten Sie ihn für ca. 2 Sekunden gedrückt, wird der Titel schnell vor- bzw. zurück gespult.

Drehen Sie den ◀ oder ▶ Knopf auf der Fernbedienung oder drehen Sie den Ⓗ/SRC/ Drehknopf erneut, um die Spulgeschwindigkeit zu erhöhen.

Es gibt 4 Geschwindigkeitsstufen: x2 → x4 → x8 → x20

Intro-Funktion

Die Intro-Funktion spielt alle Titel nacheinander für je 10 Sekunden an.

Mit dem Knopf 2/INT auf dem Panel kann die Intro-Funktion gestartet werden.

Drücken Sie den Knopf erneut, wenn Sie die Intro-Funktion wieder anhalten möchten.

Wiedergabewiederholung

Mit dem Knopf 3/RPT auf dem Panel oder dem Knopf AMS/RPT auf der Fernbedienung kann die Wiedergabewiederholung umgeschaltet werden.

Ihnen stehen 3 Optionen zur Verfügung:

Repeat 1 einen Titel wiederholen

Folder einen Ordner wiederholen

All alle Titel wiederholen

OFF Wiederholung aus

Zufallswiedergabe

Mit dem Knopf 4/RDM auf dem Panel oder dem Knopf LOC/RDM auf der Fernbedienung kann Zufallswiedergabe

aktiviert werden.

Ist die Zufallswiedergabe aktiv, werden alle Titel des Datenträgers per Zufall abgespielt.

10 Titel vor-/zurückspringen

Drücken Sie den 5/-10 Knopf am Panel, um 10 Titel vorzuspringen und den 6/+10 Knopf, um 10 Titel zurückzuspringen.

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, Titel und Interpreten auf dem Wiedergabebildschirm anzuzeigen.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

0014/0028 0003/0008 Eternal Marduk I Burn When 00:27 /04:40 003/008

Video Wiedergabemodus

Video Wiedergabe Display

Bildschirminformatio OSD nen

10 Titel vor-/zurückspringen

Drücken Sie den 5/-10 Knopf am Panel, um 10 Titel vorzuspringen und den 6/+10 Knopf, um 10 Titel zurückzuspringen.

Titel vorwärts/Titel zurück

Während der Wiedergabe um einen Titel vor- oder zurückzuspringen, drücken Sie kurz auf den ◀◀ oder ▶ Knopf auf der Fernbedienung oder drehen Sie kurz den ⏻/SRC/ ▽ Drehknopf.

Vor- und Zurückspulen

Drücken Sie den ◀◀ oder ▶ Knopf auf der Fernbedienung oder drehen Sie den ⏻/SRC/ 📞 Drehknopf während der Wiedergabe und halten Sie ihn für

ca. 2 Sekunden gedrückt, wird der Titel schnell vor- bzw. zurück gespult.

Drücken Sie den Knopf erneut 2 Sekunden, um die Spulgeschwindigkeit zu erhöhen. Es gibt 4 Geschwindigkeitsstufen: x2 → x4 → x8 → x20

Zeitlupe

Mit dem Knopf SLOW auf der Fernbedienung kann das Video in Zeitlupe wiedergegeben werden.

Drücken Sie den Knopf erneut, um die Zeitlupen-Geschwindigkeit einzustellen. Es gibt 4 Geschwindigkeitsstufen: 1/2 → 1/3 → 1/4 → 1/5

Wiedergabewiederholung

Mit dem Knopf 3/RPT auf dem Panel oder dem Knopf AMS/RPT auf der Fernbedienung kann die Wiedergabewiederholung umgeschaltet werden.

Ihnen stehen 3 Optionen zur Verfügung:

Repeat 1 einen Titel wiederholen

Folder einen Ordner wiederholen

All alle Titel wiederholen

OFF Wiederholung aus

GOTO Funktion

Die GOTO Funktion ermöglicht es, direkt zu einer bestimmten Stelle im Video zu springen.

Drücken Sie den GOTO Knopf auf

der Fernbedienung. Es erscheint der Wiedergabefortschritt auf dem Bildschirm.

Nun können Sie mit den Zifferntasten auf der Fernbedienung die gewünschte Stelle in Stunden, Minuten und Sekunden eingeben und mit ENTER bestätigen.

Untertitel umschalten

Ist die Datei mit mehreren Untertiteln per Zusatzdateien ausgestattet, kann die Untertitelsprache mit dem SUB-T Knopf auf der Fernbedienung umgeschaltet werden.

Es werden Untertiteldateien des Formates *.SRT unterstützt.

Bildschirminformationen

Um die Bildschirminformationen einzublenden, drücken Sie den OSD Knopf auf der Fernbedienung.

Drücken Sie den Knopf ein zweites Mal, um die Informationen umzuschalten bzw. um die OSD Bildinformationen wieder auszublenden.

Bildbetrachter Modus

Bilder Wiedergabe Display

Dateinummer Bildschirminformationen 0002/0010 0001/0004 OSD 0x0 S 39 KB ADD x 600 F oNG Bildinformationen

Diashow Wiedergabe/Pause

Die Wiedergabe der Diashow kann mit dem ▶ Knopf angehalten und wieder fortgesetzt werden.

Bild vergrößern/zoomen

Drücken Sie den ZOOM Knopf, um das Bild zu zoomen.

Drücken Sie den Knopf mehrmals, um den Zoomfaktor in der Abfolge zu verändern:

Das Bild kann mit Hilfe der Pfeil-Knöpfe auf der Fernbedienung in die entsprechende Richtung gedreht werden:

Bild spiegeln

Das Bild kann mit Hilfe der Pfeil-Knöpfe auf der Fernbedienung gespiegelt werden.

↑ vertikel spiegeln
↓ horizontal spiegeln

Nächstes / Vorheriges Bild

Um ein Bild vor- oder zurückzuspringen, drücken Sie den ◀◀ oder ▶▶ Knopf.

Bildschirminformationen

Um die Bildschirminformationen einzublenden, drücken Sie den OSD Knopf auf der Fernbedienung.

Drücken Sie den Knopf ein zweites Mal, um die Informationen umzuschalten bzw. um die OSD Bildinformationen wieder auszublenden.

AV-IN Eingang

AV-IN Anschluss

Der AUX-IN Modus aktiviert die Tonausgabe der am Front-AUX-IN angeschlossenen Audio-/Video-Quelle.

Das könnten z.B. ein MP4-Player, Smartphone, Handy, Tablet, Videoplayer, DVB-T Receiver uvm. sein.

Um ein Gerät an den AUX Eingang anzuschließen, benötigen Sie ein A/V Kabel mit einer 3,5 mm Klinke.

Um in den AUX-IN-Modus zu gelangen, drücken Sie so oft auf den ☉/SRC/☐ Knopf, bis der AV-IN Betriebsmodus auf dem Bildschirm erscheint.

Wenn eine Video-Quelle angeschlossen ist, sehen Sie das Videobildsignal.

Wenn eine Audioquelle ohne Videosignal angeschlossen ist, hören Sie den Ton und das Bild zeigt den Modusbildschirm.

Die Wiedergabesteuerung erfolgt ausschließlich über das angeschlossene Wiedergabegerät.

Bluetooth Verbindung

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden.

① Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion.
② Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung CAR_BT finden.
③ Wählen Sie nun in Ihrem Telefon CAR_BT zum Verbinden aus.
4 Gegebenenfalls fragt Ihr Mobilgerät nach einem Kopplungspasswort, geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.
⑤ Nun sind beide Geräte miteinander gekoppelt.

Wie Sie Bluetooth in Ihrem Telefon aktivieren und Verbindungen aufbauen, lesen Sie bitte im Handbuch Ihres Mobilgerätes nach.

Wenn die Geräte miteinander gekoppelt sind, wird eine Verbindung immer automatisch aufgebaut, sobald sich das Telefon im Bluetooth Empfangsbereich des Autoradios befindet.

Die Bluetooth-Verbindung sollte dazu sowohl in Ihrem Telefon als auch im Autoradio aktiviert sein.

Freisprechfunktion

Allgemeines

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth Freisprech-Profil.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Bluetooth Modus starten

Um in den Bluetooth-Telefonie Modus zu gelangen, drücken Sie so oft auf den 📊/SRC/ 📞 Drehknopf, bis der Bluetooth Modus auf dem Bildschirm erscheint.

Telefonbuch Anruflisten Suche BT BT Trine Markus Karl Alexander Boss

Der Bluetooth Modus ist nur dann verfügbar, wenn ein Bluetooth-Gerät mit dem Autoradio aktiv verbunden ist.

Wahlwiederholung

Drücken Sie den BND/ Knopf, um die zuletzt gewählte Nummer noch einmal zu wählen.

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, drücken Sie den BND/ Knopf, um den Anruf entgegen zu nehmen.

Anruf beenden/Anruf ablehnen

Um einen aktiven Anruf zu beenden oder einen eingehenden Anruf abzulehnen, drücken Sie den ⏻/SRC/ Drehknopf.

Telefonbuch

Wenn Sie in den Bluetooth Modus wechseln, sehen Sie gleich den Telefonbuch Bildschirm. Die Telefonbuchdaten müssen ggf. vorher aus dem Mobiltelefon geladem werden.

Um in der Telefonbuch-Übersicht zu navigieren, verwenden Sie die Pfeil-Knöpfe auf der Fernbedienung:

Anruflisten

Die Anruflistenfunktion zeigt eingegangene, ausgegangene und verpasste Anrufe an.

BT BT Trine Markus Karl Alexander Boss

Telefonbuch Suche

Wenn Sie in Ihrem Telefunbuch eine Nummer suchen möchten, müssen Sie in die Suchübersicht wechseln.

Nun können Sie mit den Pfeiltasten auf der Fernbedienung die einzelnen Buchstaben einstellen.

Einstellungs-Menü aufrufen

Um in das Einstellungsmenü zu gelangen, drücken Sie den SETUP Knopf auf der Fernbedienung oder drücken Sie den Lautstärkedrehknopf ca. 2 Sekunden lang.

Sie können mit den Pfeiltasten auf der Fernbedienung oder dem Drehknopf die Menüseiten umblättern.

Mit den Pfeiltasten nach rechts und links oder durch betätigen des Drehknopfes (kurzes drücken: auswählen und 2 Sekunden lang drücken: zurück) zur nächsten bzw. zur vorherigen Menüebene wechseln.

Setup System Audio Video Time Default

System

OSD Language

Die Sprache des OSD Menüs einstellen: Englisch/Chinesisch

Area

Region einstellen: USA1, Europa, USA2

Audio

Einstellungen der Audioparameter: Bass, Treble, Balance, Fade, Loudness

Video

Einstellungen der Videobild-Anzeige: Helligkeit, Kontrast, Hue, Sättigung und Schärfe.

Zeit

Einstellungen der Uhrzeit und des Datums: Jahr, Monat, Tag, Stunden, Minuten.

DEFAULT

Zurücksetzen auf Werkseinstellungen.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problembeschreibung	Ursache und Lösung
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Radiosender gehen verloren: Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
SchlechterRadioempfang:Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln.Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.

Entsorgungshinweise

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekenn-zeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen:

XOMAX Herstellerinformationen:

http://www.xomax.de
