BEDIENUNGSANLEITUNG XM-VRSU413BT Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des Multimedia Autoradios XOMAX XM-VRSU413BT erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen XOMAX Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 1.0

Letztes Update 17.06.2015

Inhaltsverzeichnis

Inhaltsverzeichnis 3

Sicherheitshinweise und Vorsichtsmaßnahmen 5

Einführung 7

Beschreibung 7

Spezifikationen......7

Packungsinhalt 8

Bedienelemente am Autoradio......9

Bedienelemente-Funktionen....9

Fernbedienung Knopffunktionen .....12

Installation 13

Installationshinweise....13

Vor der Installation ....13

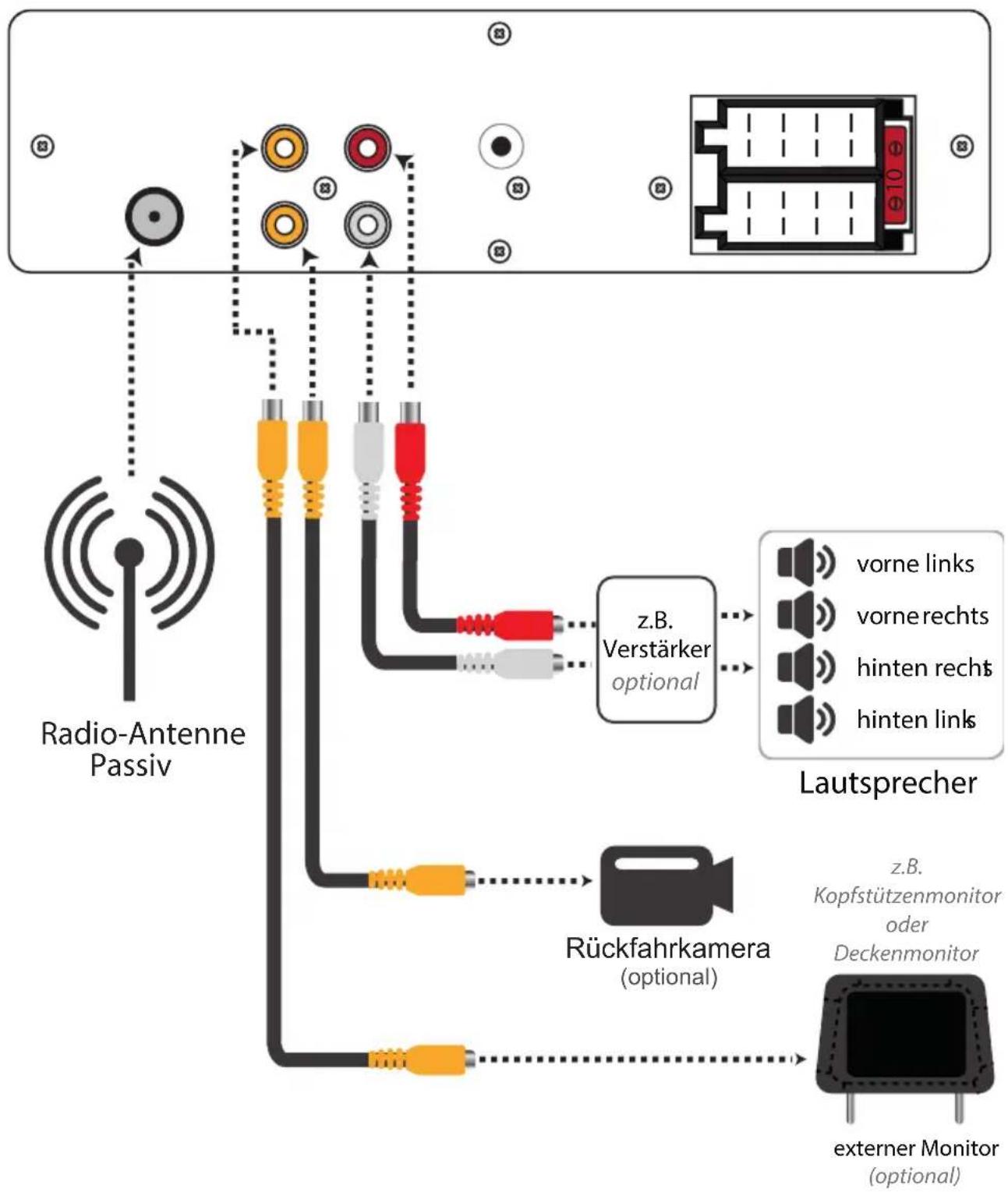

Anschlussschema Cinch 15

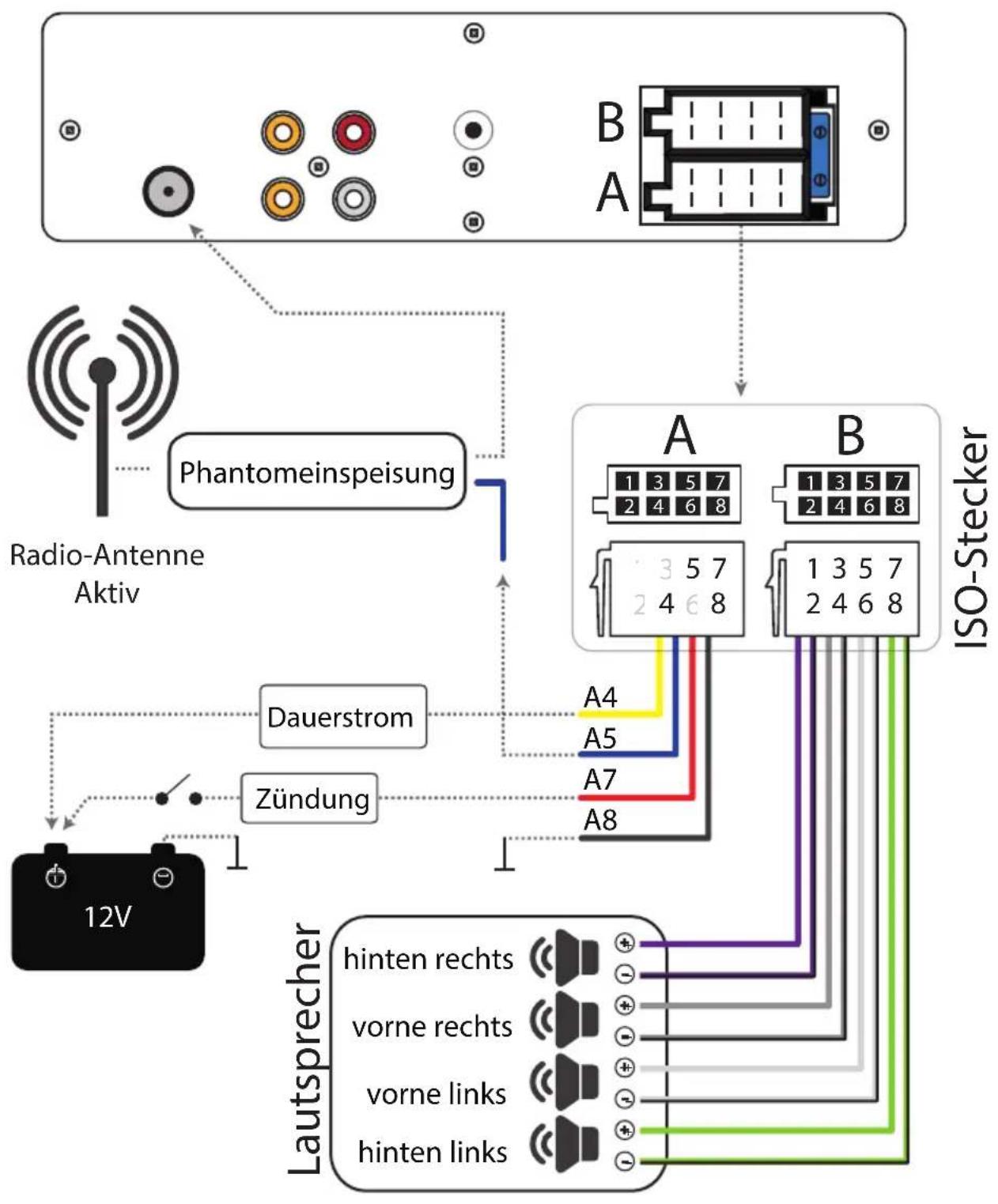

Anschlussschema ISO-Stecker 16

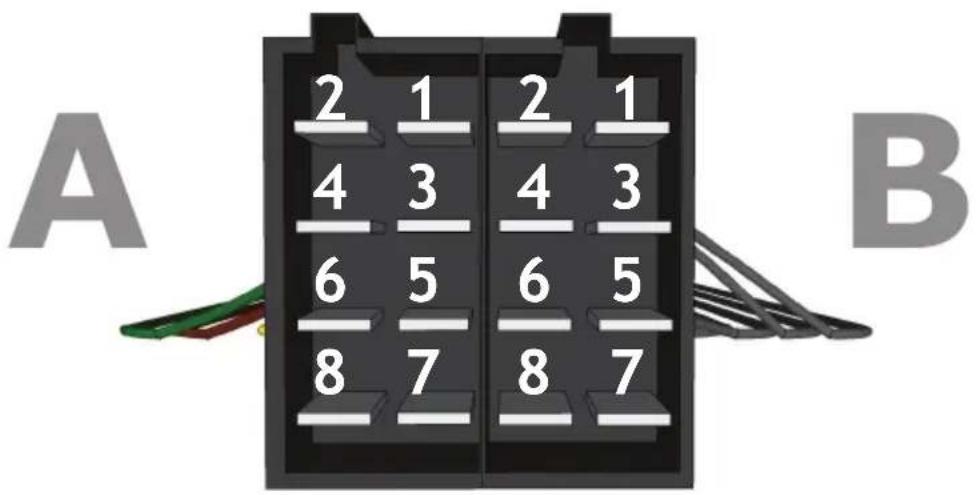

ISO-Buchsen-Belegung 17

Buchse A (Stromversorgung) ......17

Buchse B (Lautsprecher) .....17

Inbetriebnahme 18

Fernbedienung verwenden....18

Fernbedienung Batteriewechsel .....18

Gerät einschalten/ausschalten......19

AUX-IN anschließen 19

MicroSD-Karte einschieben .....19

USB-Medien anschließen......19

Unterstützte Dateiformate .....19

Grundfunktionen 21

Modus Auswahl ......21

Lautstärke....21

Einstellungen 21

Preset Equalizer ......22

Loudness....22

Stummschalten 22

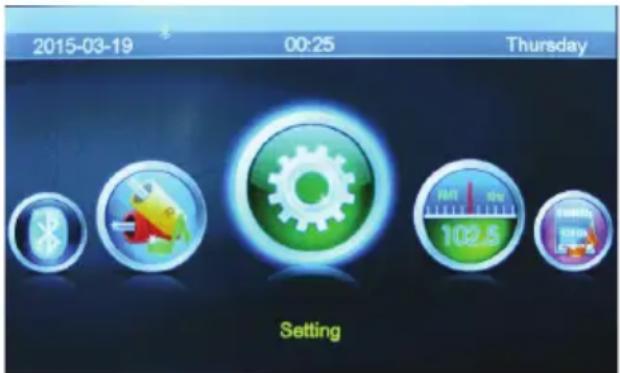

LED-Farbe einstellen 22

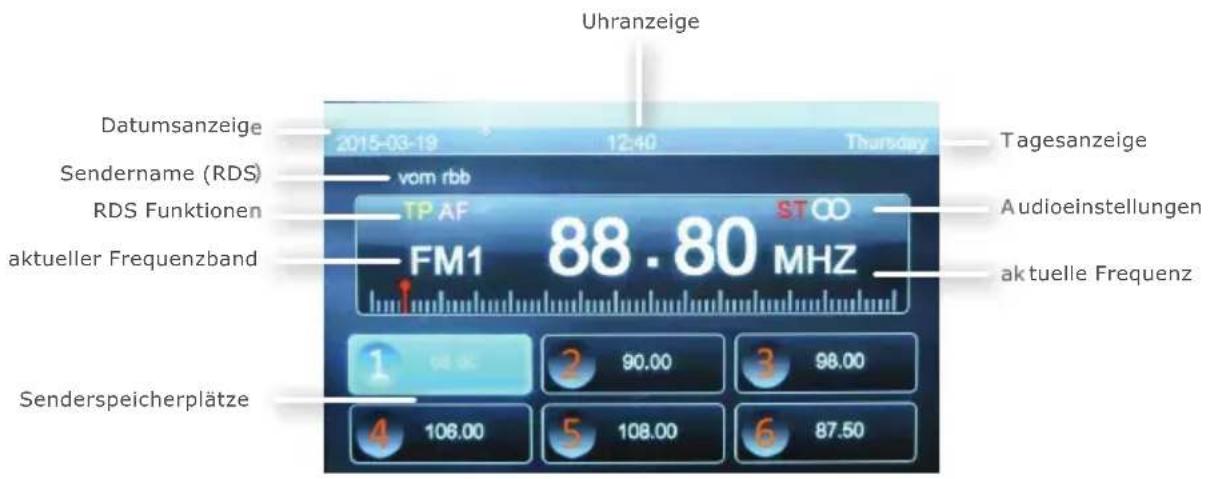

Radiomodus 24

Radiomodus einschalten ....24

Manuelle Sendersuche....24

Sender speichern....24

AMS Automatischer Suchlauf......24

Frequenzband umschalten .....24

RDS Funktionen 25

AF Funktion (Alternative Frequency).....25

TA Funktion (Traffic Announcement) .....25

PTY Funktion (Programme Type) ......25

Wiedergabemodus 26

Wiedergabe Modus aufrufen......26

Musik Wiedergabe starten......26

Titel direkt wählen (GOTO) ......26

Titel vorwärts/Titel zurück .....26

Vor- und Zurückspulen ......26

Intro-Funktion....27

Wiedergabewiederholung....27

Zufallswiedergabe......27

Wiedergabemodus umschalten .....27

ID3-Tag (Titel- und Interpret)......27

Video Wiedergabemodus 28

Wiedergabe / Pause....28

Titel vorwärts/Titel zurück .....28

Vor- und Zurückspulen 28

Video Dateiübersicht....28

Bildbetrachter Modus 29

Diashow Wiedergabe/Pause .....29

Nächstes / Vorheriges Bild .....29

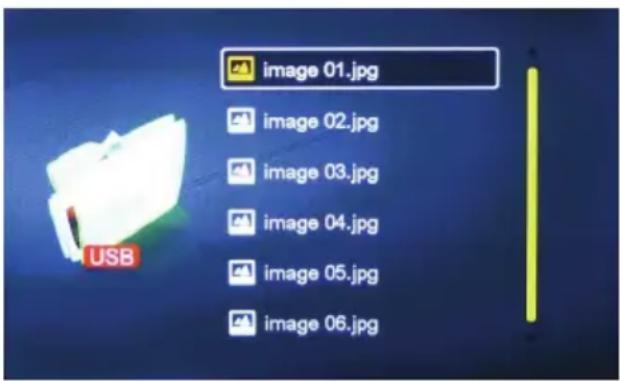

Bilder Dateiübersicht....29

Bluetooth Verbindung 30

Freisprechfunktion 30

Allgemeines....30

Anruf entgegennehmen ....30

Anruf beenden/Anruf ablehnen .....30

Bluetooth Musik 31

Allgemeines....31

Bluetooth Musik starten....31

Bluetooth Musik Steuerung .....31

Allgemeine Problemlösung 32

Entsorgungshinweise 34

Alt-Geräteentsorgung....34

Batterieentsorgung ....34

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

! Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die

Innentemperatur im Fahrzeug nicht über +60°C liegt. Ist es zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Verwendung des Bildschirmes

Drücken Sie nicht zu stark auf das Display des Gerätes. Es kann zu Bildverzerrungen, Fehlfunktionen oder Schäden am Bildschirm führen.

Verwenden Sie keine spitzen oder scharfen Gegenstände, um das Touchscreen zu bedienen. Berühren sie den LCD Bildschirm lediglich mit dem Finger oder mit einem speziellen Stylus.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Einführung

Beschreibung

Das XOMAX XM-VRSU413BT ist ein FlashXO Multimedia Autoradio im 1DIN Einbauformat.

Ein FlashXO Autoradio ist ein modernes Multimedia-System ohne optisches Laufwerk, auch mechless Autoradio genannt. Musik und Hörbücher können von USB-Sticks und SD-/SDHC-Karten abgespielt werden.

Das XOMAX XM-VRSU413BT besitzt einen MicroSD-Kartenslot, einen normalen USB-Anschluss, einen Audioeingang und die Möglichkeit, Musik über eine Bluetooth Verbindung vom Smartphone oder Handy zu hören.

Die Bluetooth-Konnektivität bietet zudem eine praktische Mobiltelefon-Freisprechfunktion.

Die Tasten-Beleuchtungsfarbe des Autoradios kann nach Wunsch eingestellt werden. Dabei stehen 7 Farben zur Auswahl.

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Spezifikationen

Allgemeine Daten

Betriebsspannung .... 12V DC Beleuchtungsfarbe .... Multicolor (7 Farben) Einbaugröße .... 1DIN (verkürzte Einbautiefe)

Audio

Ausgangsleistung .... 4 x 60 Watt Ausgang .... für 4 Lautsprecher Lautsprecher Impedanz .... 4 bis 8 Ohm Frequenzbereich .... 20Hz-20KHz S/N Verhältnis .... 85 dB Stereo-Kanaltrennung .... 80 dB

Display

Display Art .... Dot Matrix Display Diagonale .... 10,16 cm / 4 Zoll

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz FM Empfindlichkeit 10 dB S/N Verhältnis 60 dB IF Frequenz 10.7 MHz Stereo-Kanaltrennung 30 dB (1KHz)

USB-Anschluss

Stecker Typ .... Typ A, normal Max. unterstützte Größe .... 32 GB

SD-Kartenslot

Slot Typ ...... MicroSD Max. unterstützte Größe ...... 32 GB

Bluetooth

Version 2.0 Class 2 Profile Freisprechen, A2DP Frequenz 2.4GHz Spektrum

Packungsinhalt

Im Standard Lieferumfang ist enthalten:

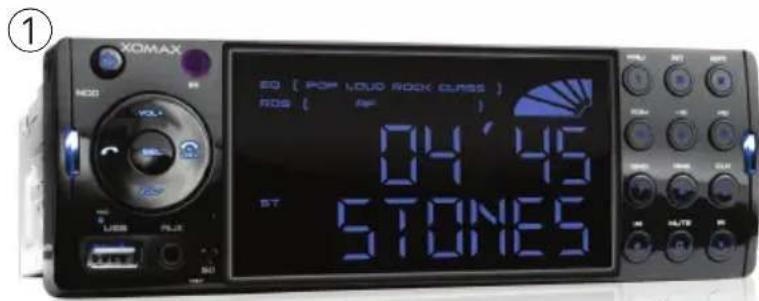

① Autoradio
② Fernbedienung mit Batterie
③ Montageanleitung
④ 1DIN Einbaurahmen (am Gerät)
⑤ Ausziehschlüssel
⑥ ISO-Anschluss Adapterkabel

Bitte kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

XOMAX EO [ POF LOUD ROCK CLASS ] ROS [ RF ] 04'45 ST STONES

② MP3

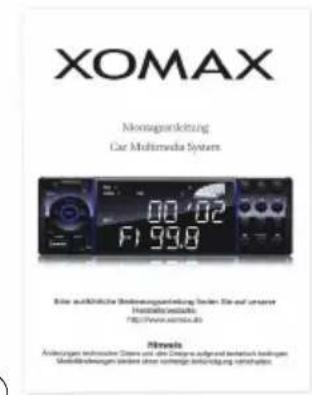

XOMAX Montagemerleitung Car Multimedia System 00'02 F1998 Eine ausübliche Bestimmungsrechnung für den. Die auf einem Handelsverbindlich http://www.xomax.de Hireals Anleistungen technischer Staats und die Ergebnis aufgrund bestellung Veränderungen werden ohne sonstige Handlung veränderungen

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

Bedienelemente am Autoradio

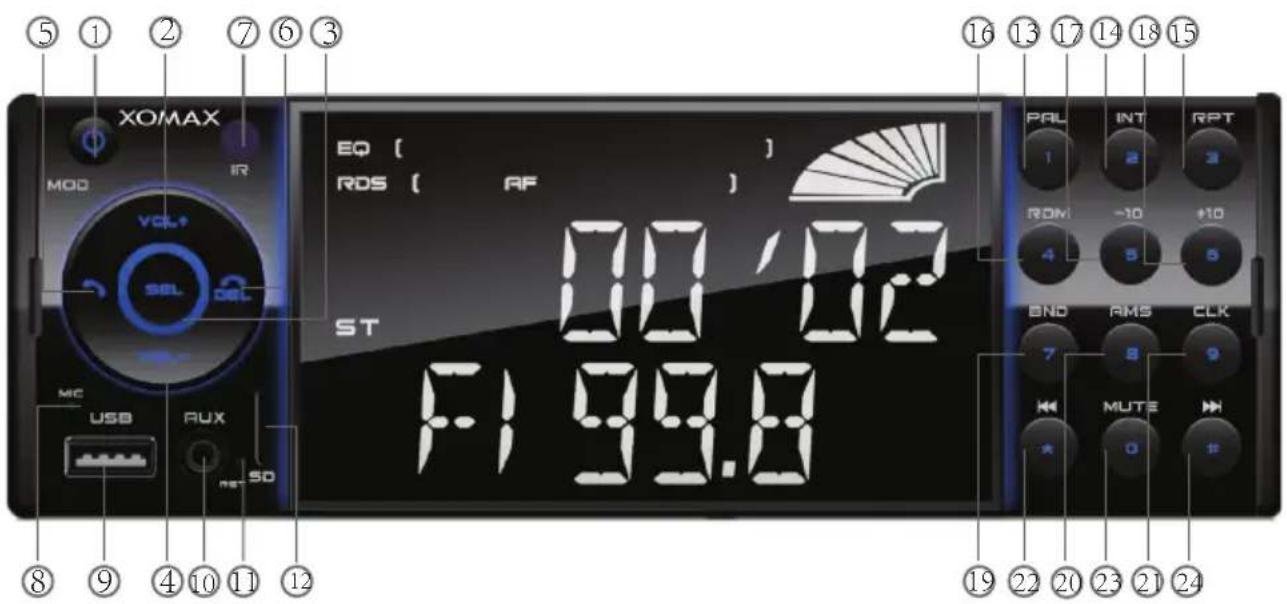

⑤ ① ② ⑦ ⑥ ③ XOMAX MOD IR VOL+ SEL DEL MIC USB AUX AS SD EQ [ ] RDS [ AF ] ST 00/02 F: 99.8 16 13 17 14 18 15 PAL INT RPT 1 2 3 ROM -10 +10 4 5 6 END AMS CLK 7 8 9 MUTE * 0 1 ⑧ ⑨ ④ ⑩ ⑪ ⑫ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖

Bedienelemente-Funktionen

① ⏻ /MOD

[Gerät an/aus] Drücken Sie den Power-Knopf, um das Autoradio einzuschalten. Halten Sie den Knopf ca. 2 Sekunden gedrückt, um das Radio auszuschalten.

[MODUS] Wenn das Autoradio angeschaltet ist, drücken Sie den Knopf, um den Betriebsmodus (Radio, AUX, Bluetooth, USB, SD) umzuschalten.

② VOL+ Lautstärke erhöhen/Nach oben oder im Menü nach rechts navigieren

③ SEL kurz drücken Toneinstellungen aufrufen

Folgenden Einstellungen stehen zur Verfügung: Volume, Bass, Treble, Balance, Fader, Equalizer Loudness, Stereo und Hintergrund Beleuchtung einstellen.

lang drücken Radioeinstellungen aufrufen

Folgenden Einstellungen stehen zur Verfü-

gung: TA, AF und PTY.

④ VOL- Lautstärke verringern/Nach unten oder im Menü nach links navigieren

⑤ Anruf tätigen/entgegennehmen

⑥ 📞/DEL Anruf abweisen/beenden.

⑦ IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

⑧ MIC Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeckt werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

⑨ USB USB-Anschluss

Der USB-Anschluss liest USB-Sticks im

FAT32- oder exFat-Dateisystem.

Maximal unterstützte Größe: 32 GB.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

⑩ AUX AUX Audio Eingang

3,5 mm Klinkenbuchse für den Anschluss einer externen Audioquelle. An den AUX Anschluss können Sie MP3-Player, Smarthones, Tablets und andere Musikwiedergabegeräte anschließen.

⑪ RST Reset/Werkseinstellung

⑫ SD MicroSD-Slot

Der MicroSD-Kartenslot liest MicroSD-, Micro-SDHC und MicroSDXC-Karten im FAT32- oder exFat-Dateisystem.

Maximal unterstützte Größe: 32 GB

⑬ PAU/1 Wiedergabe/Pause/Titelnummer Eingabe oder Senderwahl [Wiedergabe] Startet die Wiedergabe oder pausiert sie. Titelnummer eingeben

[Radio] Senderspeicherplatz "1"

⑭ INT/2 Intro Funktion/Titelnummer Eingabe oder Senderwahl

[Wiedergabe] (alle Titel 10 Sekunden anspielen) aktivieren/deaktivieren Titelnummer eingeben

[Radio] Senderspeicherplatz "2"

⑮ RP T/3 Wiedergabewiderholung/ Titelnummer Eingabe oder Senderwahl [Wiedergabe] Wiedergabewiderholung Titelnummer eingeben

[Radio] Senderspeicherplatz "3"

16 RDM/4 Zufallswiedergabe/Titelnummer Eingabe oder Senderwahl [Wiedergabe] Ist die Funktion aktiviert, werden die Titel des Datenträgers in zufälliger Reihenfolge wiedergegeben Titelnummer eingeben

[Radio] Senderspeicherplatz "4"

⑰ AV/5 Wiedergabemodus/Titel-nummer Eingabe oder Senderwahl [Wiedergabemodus] Zwischen Audio, Video oder Bildbetrachter Modus umschalten

[Wiedergabe] Titelnummer eingeben

[Radio] Senderspeicherplatz "5"

⑱ USB/SD/6 Datenträgermodus/ Titelnummer Eingabe oder Senderwahl [Datenträgermodus] Zwischen USB und SD Datenträgermodus umschalten

[Wiedergabe] Titelnummer eingeben

[Radio] Senderspeicherplatz "6"

⑲ BND/7 Frequenzband/Titelnummer Eingabe

[Radio] Im Radiomodus Frequenzand umschalten: FM1, FM2, FM3, AM1 und AM2

[Wiedergabe] Titelnummer eingeben

20 AMS/8 Automatische Sendersuche/Titelnummer Eingabe

[Radio] Im Radiomodus startet die automatische Sendersuche und speichert die Sender

[Wiedergabe] Titelnummer eingeben

⑳ CLK/9 lang drücken Uhreinstellungen/Titelnummer Eingabe

[Wiedergabe] Titelnummer eingeben

22 / * Titel zurück/Sendersuche

[Wiedergabe] Einen Titel zurückspringen

[Radio] lang drücken automatische Sender- suche

kurz drücken manuelle Sendersuche

②3 MENU/0 Menü Einstellungen aufrufen/Titelnummer Eingabe

[MENÜ] Menüeinstellungen

[Wiedergabe] Titelnummer eingeben

24 ▶/ # Titel vor/Sendersuche

[Wiedergabe] Einen Titel zurückspringen

[Radio] lang drücken automatische Sender- suche

kurz drücken manuelle Sendersuche

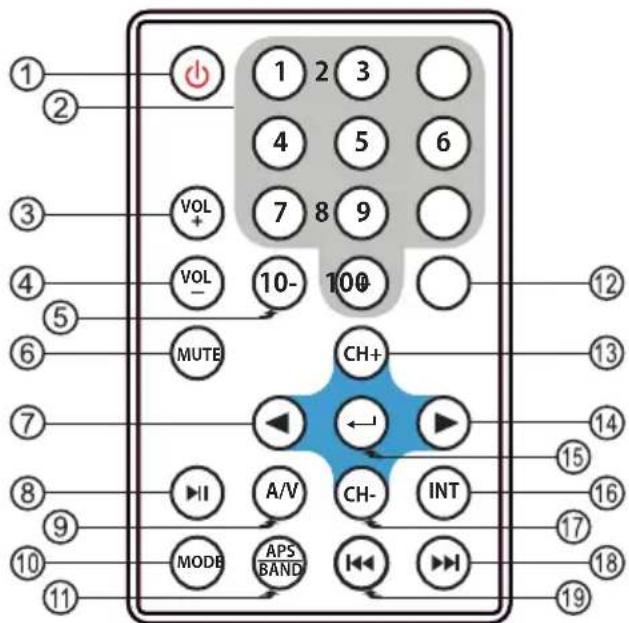

Fernbedienung Knopffunktionen

1 2 3 4 5 6 7 8 9 10- 10# VOL+ VOL- MUTE CH+ ← ▶ 15 16 17 18 19 A/V CH- INT MODB APS BAND I

1. ⏻ Autoradio an-/ausschalten
2. 1-0 Ziffernblock
3. VOL+ Lautstärke erhöhen
4. VOL- Lautstärke verringern
5. -10 [Wiedergabe] 10 Titel zurück springen
6. [MUTE] Stummschalten An/Aus
7. Nach links oder nach oben navigieren
8. ▶ Startet die Wiedergabe oder pausiert sie
9. A/V zwischen den Audio- oder Video-Modi umschalten

10. MODE zwischen den Modi umschalten: [Radio], [Audio], [Video], [AUX-IN] und [Bluetooth]

11. APS/BAND Automatische Sender-suche/Band umschalten [APS] lang drücken Im Radiomodus startet die automatische Sendersuche und speichert die Sender [BAND] kurz drücken Im Radiomodus Frequenzand umschalten: FM1, FM2, FM3, AM1 und AM2

12. +10 [Wiedergabe] 10 Titel vorspringen
13. CH+ Senderspeicherplatz umschalten/ Nächste Titel [Wiedergabe] zum nächsten Titel springen [Radio] zum nächsten Sendeplatz springen
14. ▶ Nach rechts oder nach unten navigieren
15. ← Eingabe bestätigen
16. INT Intro Funktion [Wiedergabe] (alle Titel 10 Sekunden anspielen) aktivieren/deaktivieren
17. CH+ Senderspeicherplatz umschalten/Vorherige Titel [Wiedergabe] zum vorherigen Titel springen [Radio] zum vorherigen Sendeplatz springen
18. ▶▶ [Wiedergabe] Nächster Titel
19. [Wiedergabe] Vorheriger Titel

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

» Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

» Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das Gerät einzubauen.

» Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

» Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folgewäre, der Verlust der Gewährleistung.

» Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

» Das Minus (-) muss an Masse (negativ) angeschlossen sein.

» Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

» Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

» Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

» Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

» Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

» Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

» Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

» Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

» Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

» Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

» Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

» Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

» Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

» Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

30°

Anschlussschema Cinch

Anschlussschema ISO-Stecker

ISO-Buchsen-Belegung

A B

Buchse A (Stromversorgung)

Auf der Seite A befindet sich die Buchse für die Stromversorgung.

A1 - Nicht belegt

A2 - Nicht belegt

A3 - Nicht belegt

A4 - (+) 12V Batterie/Dauerplus * (gelb)

A5 - (+) Elektrische Antenne (blau)

A6 - Nicht belegt

A7 - (+) 12V Zündungsplus* (rot)

A8 - (-) Minus / Masse (schwarz)

* Einige KFZ-Hersteller verwenden eigene Kontaktbelegungen. Insbesondere sind die Klemme A7 (Zündungsplus) und A4 (Dauerplus) häufig vertauscht. Dies zeigt sich darin, dass das Radio bei ausgeschalteter Zündung nicht eingeschaltet werden kann und dass die Einstellungen nach jedem Ausschalten des Radios verloren gehen. In dem Fall können diese zwei Klemmen vertauscht werden.

Buchse B (Lautsprecher)

Auf der Seite B befinden sich die Lautsprecher-Anschlüsse.

B1 - (+) hinten rechts (violett)

B2 - (-) hinten rechts (violett/schwarz)

B3 - (+) vorne rechts (grau)

B4 - (-) vorne rechts (grau/schwarz)

B5 - (+) vorne links (weiss)

B6 - (-) vorne links (weiss/schwarz)

B7 - (+) hinten links (grün)

B8 - (-) hinten links (grün/schwarz)

Die Anschlüsse sind paarweise farblich gekennzeichnet: je ein (+) und ein (-).

Die Bauform von ISO-Steckern ist genormt, deren Belegung allerdings nicht. Ein einfacher Plug'n'Play Anschluss kann bei Nichtübereinstimmung der Belegung zu schwerwiegenden Fehlern führen.

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den ⏻ -Knopf, um das Autoradio einzuschalten.

Wenn das Autoradio eingeschaltet ist, halten Sie den ⏻ Knopf gedrückt, um das Autoradio auszuschalten.

AUX-IN anschließen

Der AUX-IN Anschluss ist eine 3,5 mm Buchse am Frontpanel.

An den AUX-Eingang können Sie portable Medien wie z.B. MP3-Player, Smartphone, Handy und Tablet anschließen.

Dafür benötigen Sie ein Audiokabel mit einer 3,5 mm Klinke-Klinke.

Um in den AUX-IN-Modus zu gelangen, drücken Sie einmal auf den ⏻/MOD Knopf, bis der AUX IN Betriebsmodus auf dem Bildschirm erscheint.

Wenn eine Audioquelle angeschlossen ist, hören Sie den Ton des Wiedergabegerätes über die Lautsprecher des Autoradios.

Die Wiedergabesteuerung erfolgt ausschließlich über das angeschlossene Wiedergabegerät.

MicroSD-Karte einschieben

Schieben Sie die MicroSD-Karte mit der beschrifteten Seite nach links und mit der Pinseite nach rechts vorsichtig in den Kartenslot ein.

Achten Sie darauf, dass die SD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

USB-Medien anschließen

Stecken Sie den USB-Stick richtig herum und vorsichtig ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen. Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Die MicroSD-Karten und USB-Sticks müssen mit dem Datei-system FAT32 oder exFat formatiert sein.

Unterstützte Dateiformate

Video

» XVID codierte AVI Dateien

» MPEG1/2 codierte MPG Dateien

» weitere Formate möglich

Die maximal unterstützte Videoauflösung beträgt: 720 x 480 Pixel.

Audio

» MP3-Dateien (mit ID3-Support)

» WMA-Audioformat

Bilder

» JPEG

itte beachten Sie, dass die

Dateien verschiedene Eigenschaften aufweisen können, wie z.B. besondere Codierungen oder Auflösungen.

Es kann daher vorkommen, dass eine Datei eines hier aufgeführten Formates trotzdem nicht gelesen werden kann.

Kompatibilitätsprobleme mit

diversen Dateiformaten stellen keinen Defekt dar und sind von der Gewährleistung ausgeschlossen.

Grundfunktionen

Modus Auswahl

Drücken Sie den MOD Knopf auf dem Panel oder den MODE Knopf auf der Fernbedienung, um zwischen den Modi Radio, AUX IN, USB, SD und Bluetooth zu wechseln.

Lautstärke

Drücken Sie den VOL+ Knopf auf dem Panel oder auf der Fernbedienung um die Lautstärke zu erhöhen und VOL-Knopf auf dem Panel oder auf der Fernbedienung, wenn Sie die Lautstärke verringern möchten.

Einstellungen

Drücken Sie kurz den SEL Knopf auf dem Panel mehrmals, um zwischen den verschiedenen Toneinstellungen in der folgenden Reihenfolge zu wechseln:

1. Lautstärke-Einstellungen (auf dem Bildschirm erscheint "Volume")
2. Bass Einstellung* (auf dem Bildschirm erscheint "Adjust BAS")
3. Tonhöhen Einstellung* (auf dem Bildschirm erscheint "Adjust TRE")
4. Balance Einstellung (auf dem Bildschirm erscheint "Adjust BAL")
5. Fade Einstellung

(auf dem Bildschirm erscheint "Adjust FAD")

1. Equalizer Einstellungen (auf dem Bildschirm erscheint "Adjust EQ")
2. Loudness an/aus (auf dem Bildschirm erscheint "Adjust LOUD")
3. Stereo/Mono umschalten (auf dem Bildschirm erscheint "Adjust ST")
4. Display Helligkeit Einstellungen (auf dem Bildschirm erscheint "Back Light")

Drücken Sie für ca. 2 Sekunden den SEL Knopf auf dem Panel oder auf der Fernbedienung und danach mehrmals, um zwischen den verschiedenen Einstellungen in der folgenden Reihenfolge zu wechseln:

1. AF Funktion an/aus (auf dem Bildschirm erscheint "Adjust AF")

2. TA Funktion an/aus (auf dem Bildschirm erscheint "Adjust TA")

3. PTY Funktion Einstellungen (auf dem Bildschirm erscheint "Adjust PTY")

Wenn Sie die gewünschte Option gewählt haben, können Sie mit der VOL+ oder VOL- Tasten auf dem Panel oder auf der Fernbedienung die entsprechenden Einstellungen vornehmen.

* Ist der Preset Equalizer aktivert, können die Bässe und Tonhöhen nicht

eingestellt werden.

Die Optionen BAS und TRE sind in dem Falle im Menü nicht vorhanden. Möchten Sie diese Einstellungen wieder aktivieren, müssen Sie den Preset Equalizer ausschalten.

Preset Equalizer

Der Preset Equalizer bietet bereits vorkonfigurierte Toneinstellungen.

Um die gewünschte Voreinstellung zu wählen, drücken Sie so oft auf den SEL Knopf auf dem Panel oder auf der Fernbedienung. Wenn auf dem Bildschirm "Adjust EQ" erscheint, drücken Sie den VOL+ oder VOL- Knopf auf dem Panel oder auf der Fernbedienung, um die Funktion anzuwählen.

Folgende Voreinstellungen stehen zur Verfügung: Normal, Jazz und Classic oder User.

Loudness

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Um die Loudness Funktion zu aktivieren, drücken Sie so oft auf den SEL Knop, bis auf dem Bildschirm "Adjust LOUD" erscheint. Drücken Sie den VOL+ oder VOL- Knopf, um die Loudness Funktion anzuschalten.

Wenn auf dem Display "ON" angezeigt wird, ist die Funktion angeschaltet.

Stummschalten

Der Ton kann mit dem MUTE Knopf auf der Fernbedienung ausgeschaltet werden und mit dem gleichen Knopf oder durch Betätigen jeder belibiger Taste wieder laut geschaltet werden.

LED-Farbe einstellen

Um die Beleuchtungsfarbe umzustellen, drücken Sie ca. 2 Sekunden lang auf den MENU/0 Knopf auf dem Panel bis Menüeinstellungen auf dem Bildschirm erscheint.

Drücken Sie den VOL- oder VOL+ Taste so oft, bis auf dem Bildschirm "Setting" erscheint.

Drücken Sie wieder den SEL Knopf um in die Menüeinstellungen zu gelangen. Drücken Sie den VOL- oder VOL+ Knopf um Menü "LED color" auszuwählen.

Mit dem SEL Knopf können Sie zwischen den Farbeinstellungen umzuschalten.

Folgende Farbeinstellungen stehen Ihnen zur Verfügung:

Anzeige auf dem Bildschirm	entsprechende Farbeinstellung
Random	automatisch
Off	ausgeschaltet
RED	Rot
GREEN	Grün
BLUE	Blau
YELLOW	Gelb
PURPLE	Violett
CYAN	Türkis
WHITE	Weiss

Dabei steht die Einstellung "Random" für den automatischen Farbwechsel.

Radiomodus

Uhranzeige Datumsanzeige 2015-03-19 12:40 Thursday Tagesanzeige Sendername (RDS) vom rbb RDS Funktionen TP AF ST CO Audioeinstellungen aktueller Frequenzband FM1 88.80 MHZ aktuelle Frequenz Senderspeicherplätze 1 90.00 3 98.00 4 106.00 5 108.00 6 87.50

Radiomodus einschalten

Um in den Radio-Modus zu gelangen, drücken Sie so oft auf den MOD Knopf, bis RADIO Modus auf dem Display angezeigt wird.

Manuelle Sendersuche

Halten Sie den ◀ oder ▶ Knopf für 2 Sekunden gedrückt, um in den manuellen Suchmodus zu schalten.

Nun können Sie mit den Knöpfen und ▶ den gewünschten Sender Schrittweise einstellen.

Sender speichern

Es gibt pro FM Frequenzband 6 Sender-speicherplätze.

Möchten Sie den aktuellen Radiosender speichern, halten Sie die gewünschte Taste 1-6 auf dem Panel oder auf der

Fernbedienung für ca. 2 Sekunden gedrückt.

Wenn der Sender erfolgreich gespeichert wurde, erscheint der Speicherplatz auf dem Display neben der Frequenzanzeige in blaue Farbe.

AMS Automatischer Suchlauf

Drücken Sie den Knopf AMS, um den Automatischen Sendersuchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert diese unter den Speicherslots 1-6 je Frequenzband ab.

Frequenzband umschalten

Drücken Sie den BND Knopf am Panel oder auf der Fernbedienung, um den Frequenzband zwischen FM1, FM2 und FM3, AM1 und AM2 umzuschalten.

Es stehen die RDS Funktionen AF, TA und PTY zur Verfügung.

Bitte beachten Sie, dass diese Funktionen nicht in allen Ländern verfügbar sind.

AF Funktion (Alternative Frequency)

Die AF-Funktion ermöglicht es, dass die Frequenz automatisch auf eine alternative Frequenz gewechselt wird, sobald man den Empfangsbereich des aktiven Senders verlässt.

Um die AF Funktion zu aktivieren oder zu deaktivieren, drücken so oft auf den SEL Knopf, bis "Adjust AF" auf dem Bildschirm erscheint.

Drücken Sie nun die VOL+ oder VOL- Tasten, um die Funktion ein- bzw. auszuschalten.

Es wird empfohlen, diese Funktion im normalen Betrieb zu deaktivieren, um ungewünschtes Senderwechseln bei Tunneldurchfahrten zu verhindern.

TA Funktion (Traffic Announcement)

Ist die TA Funktion aktiviert, schaltet das Radio bei aktueller Verkehrsdurchsage solange in den Radiomodus bis die Durchsage beendet ist.

Danach wechselt das Radio zurück in den vorherigen Betriebsmodus.

PTY Funktion (Programme Type)

Die Programme Type Funktion ermöglicht es, Sender nach Ihrem Typ zu suchen.

Programme Type bezeichnet die Einteilung der Sender nach Sparten: z.B. Pop-Musik, Nachrichten, Klassik oder Jazz. PTY-Auswahl gehört zu den Standardfunktionen üblicher RDS-Empfänger.

Wiedergabemodus

aktuelle Modus Indikatoren 01 - Audio File (1).mp3 02 - Audio File (2).mp3 03 - Audio File (3).mp3 04 - Audio File (4).mp3 05 - Audio File (5).mp3 06 - Audio File (6).mp3 Titelanzeige USB 01 Titelnummer Equalizer Wiedergabefortschritt ID3-Tag Anzeige 00:09 07:34 Interpret 17.34 M Album 312Kbps

Wiedergabe Modus aufrufen

Wenn Sie einen USB-Datenträger anschließen oder eine MicroSD-Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den entsprechenden Wiedergabemodus.

Um in den USB- oder den SD-Modus manuell zu gelangen, drücken Sie so oft auf den MOD Knopf, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint.

Musik Wiedergabe starten

Die Wiedergabe wird automatisch gestartet, sobald ein Datenträger eingelegt wurde oder der entsprechende Modus gestartet wurde.

Die Wiedergabe kann mit dem 1/PAU Knopf (ca. 2 Sekunden gedrückt halten) am Panel oder mit dem ▶II Knopf auf der Fernbedienung angehalten und wieder fortgesetzt werden.

Titel direkt wählen (GOTO)

Sie können einen Titel anhand seiner Reihenfolgennummer direkt auswählen, um die Wiedergabe zu starten.

Drücken Sie während der Wiedergabe auf die 1-0 Taste auf dem Panel oder auf der Fernbedienung. Nun können Sie die gewünschte Titelnummer mit den Tasten 1-0 auf dem Panel eingeben.

Bestätigen Sie die Eingabe mit der SEL Taste auf dem Panel.

Titel vorwärts/Titel zurück

Um einen Titel vor- oder zurückzuspringen, drücken Sie kurz auf den ◀◀ oder ▶▶ Knopf auf dem Panel oder auf der Fernbedienung.

Vor- und Zurückspulen

Drücken Sie den ◀◀ oder ▶ Knopf während der Wiedergabe und halten Sie ihn gedrückt, wird der Titel schnell vor-

bzw. zurück gespult.

Intro-Funktion

Die Intro-Funktion spielt alle Titel nacheinander für je 10 Sekunden an.

Mit dem 2/INT Knopf (ca. 2 Sekunden gedrückt halten) auf dem Panel oder auf der Fernbedienung kann die Intro-Funktion gestartet/gestopt werden.

Auf dem Display erscheint [INT]

Wiedergabewiederholung

Mit dem Knopf 3/RPT (ca. 2 Sekunden gedrückt halten) auf dem Panel oder auf der Fernbedienung kann die Wiedergabewiederholung aktiviert/deaktiviert werden.

Ist die Wiedergabewiederholung aktiv, wird der aktuell abgespielte Titel wiederholt.

Zufallswiedergabe

Mit dem Knopf 4/RDM (ca. 2 Sekunden gedrückt halten) auf dem Panel oder auf der Fernbedienung kann die Wiedergabewiederholung aktiviert werden.

Ist die Zufallswiedergabe aktiv, werden alle Titel des Datenträgers per Zufall abgespielt.

Wiedergabemodus umschalten

Die Wiedergabemodus kann mit dem -10/AV Knopf (ca. 2 Sekunden gedrückt halten) am Panel zwischen

Musik, Video oder Bild gewechselt werden.

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, Titel und Interpreten auf dem Wiedergabebildschirm anzuzeigen.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Video Wiedergabemodus

Wiedergabe / Pause

Wenn Sie einen validen USB Daten- träger oder eine MicroSD Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den Wiedergabemodus: Audio, Video oder Diashow

Um in den Video Wiedergabemodus manuell zu gelangen, drücken Sie ca. 2 Sekunden lang auf den -10/AV Knopf, bis der Video Betriebsmodus auf dem Bildschirm erscheint.

Die Wiedergabe kann mit dem 1/PAU Knopf (ca. 2 Sekunden gedrückt halten) am Panel oder mit dem ▶II Knopf auf der Fernbedienung angehalten und wieder fortgesetzt werden.

Titel vorwärts/Titel zurück

Während der Wiedergabe um einen Titel vor- oder zurückzuspringen, drücken Sie kurz auf den ◀◀ oder ▶▶ Knopf auf dem Frontpanel oder der Fernbedienung.

Vor- und Zurückspulen

Drücken Sie den ◀◀ oder ▶ Knopf auf dem Frontpanel oder der Fernbedienung während der Wiedergabe und halten Sie ihn für ca. 2 Sekunden gedrückt, wird der Titel schnell vor- bzw. zurück gespult.

Video Dateiübersicht

Um die Video Dateiübersicht einzublenden, drücken Sie (ca. 2 Sekunden gedrückt halten) den 7/BN D Knopf auf dem Frontpanel oder APS/BAND auf der Fernbedienung.

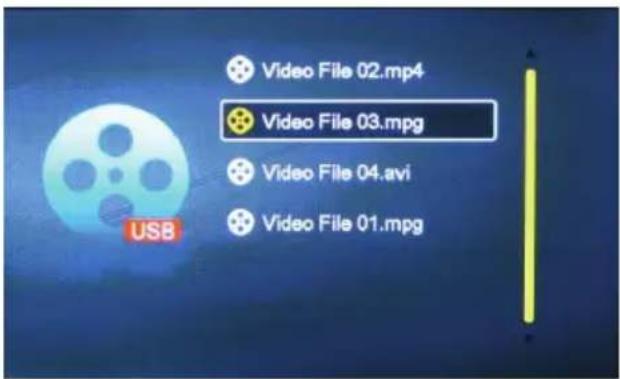

Video File 02.mp4 Video File 03.mpg Video File 04.avi Video File 01.mpg

Um in der Dateiübersicht zu navigieren, verwenden Sie die VOL- oder VOL+ auf dem Panel oder CH- und CH+ auf der Fernbedienung.

Bestätigen Sie Ihre Wahl mit dem Knopf auf dem Panel oder mit dem Knopf auf der Fernbedienung.

Bildbetrachter Modus

Diashow Wiedergabe/Pause

Wenn Sie einen validen USB Daten-träger oder eine MicroSD Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den Wiedergabemodus: Audio, Video oder Diashow.

Um in den Diashowmodus manuell zu gelangen, drücken Sie ca. 2 Sekunden lang auf den -10/AV Knopf, bis der Diashowmodus auf dem Bildschirm erscheint.

Die Wiedergabe kann mit dem 1/PAU Knopf (ca. 2 Sekunden gedrückt halten) am Panel oder mit dem ▶II Knopf auf der Fernbedienung angehalten und wieder fortgesetzt werden.

Nächstes / Vorheriges Bild

Um ein Bild vor- oder zurückzuspringen, drücken Sie den ◀◀ oder ▶▶ Knopf.

Bilder Dateiübersicht

Um die Bilder Dateiübersicht einzublenden, drücken Sie (ca. 2 Sekunden gedrückt halten) den 7/BND Knopf auf dem Frontpanel oder APS/BAND auf der Fernbedienung.

Um in der Dateiübersicht zu navigieren, verwenden Sie die VOL- oder VOL+ auf dem Panel oder CH- und CH+ auf der Fernbedienung.

Bestätigen Sie Ihre Wahl mit dem SEL Knopf auf dem Panel oder mit dem Knopf auf der Fernbedienung.

image 01.jpg image 02.jpg image 03.jpg image 04.jpg image 05.jpg image 06.jpg

Bluetooth Verbindung

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden.

① Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion.
② Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung z.B. CAR_BT finden.
③ Wählen Sie nun in Ihrem Telefon CAR_BT zum Verbinden aus.
④ Gegebenenfalls fragt Ihr Mobilgerät nach einem Kopplungspasswort, geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.
⑤ Nun sind beide Geräte miteiander gekoppelt und auf dem Display erscheinz die Meldung "BT CONNECTED".

Wie Sie Bluetooth in Ihrem Telefon aktivieren und Verbindungen aufbauen, lesen Sie bitte im Handbuch Ihres Mobilgerätes nach.

Wenn die Geräte miteinander gekoppelt sind, wird eine Verbindung immer automatisch aufgebaut, sobald sich das Telefon im Bluetooth Empfangsbereich des Autoradios befindet.

Die Bluetooth-Verbindung sollte dazu sowohl in Ihrem Telefon als auch im Autoradio aktiviert sein.

Freisprechfunktion

Allgemeines

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth Freisprech-Profil.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Um in den Bluetooth Modus zu gelangen, drücken Sie so oft auf den MOD Knopf, bis "Bluetooth music" auf dem Bildschirm erscheint.

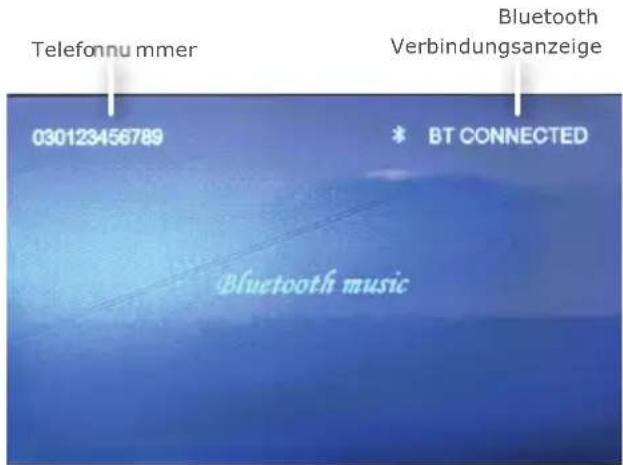

Telefonnu mmer 030123456789 * BT CONNECTED Bluetooth music

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, drücken Sie die grüne Hörer-Taste 📞 auf dem Panel, um den Anruf entgegen zu nehmen.

Anruf beenden/Anruf ablehnen

Um einen aktiven Anruf zu beenden oder einen eingehenden Anruf abzulehnen, drücken Sie die Hörer-Taste

auf dem Panel.

Bluetooth Musik

Allgemeines

Die „Bluetooth Musik“ Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzuspielen.

Das Telefon muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Öffnen Sie einen beliebigen Musikplayer in Ihrem Mobilgerät und starten die Musikwiedergabe.

Bluetooth Musik Steuerung

Zur Steuerung der Wiedergabeliste Ihres Mobilgerätes über das Autoradio stehen Ihnen folgende Möglichkeiten zur Verfügung:

Pause/Wiedergabe

einen Titel zurück

einen Titel vorwärts

Eine Wiedergabeliste kann vorher über das Mobilgerät erstellt werden.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problembeschreibung	Ursache und Lösung
Die Fernbedienung funktioniert nicht.	Lösung 1: Prüfen Sie, ob die Batteriefolie entfernt wurde. Bei Lieferung ist die Batterie mit einer Folie gesichert, welche vor der ersten Verwendung entfernt werden muss.Lösung 2: Die Batterie könnte leer sein. Wechseln Sie diese ggf. aus.Lösung 3: Sorgen Sie dafür, dass der Infrarot Empfänger (mit IR gekennzeichnet) am Bedienpanel nicht verdeckt wird.Hinweis: Sie können die Funktion der Fernbedienung überprüfen, indem Sie den IR-Sender gegen eine Kamera (z.B. vom Handy oder Smartphone) halten und einen beliebigen Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbedienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein.
Radiosender gehen verloren: Nach jedem Ausschalten des Gerätes gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.
SchlechterRadioempfang:Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.	Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.Typ 3 - Aktive Antenne mit Diversity System: Das Autoradio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln.Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis: Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.

Entsorgungshinweise

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekenn-zeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen: https://www.carmediashop.de

XOMAX im Web

XOMAX Herstellerinformationen: http://www.xomax.de
