BEDIENUNGSANLEITUNG HM-WDS40-TH-I-2 Homematic IP

Montage- und Bedienungsanleitung (S. 2) Installation and Operating Manual (p. 15)

Funk-Temperatur-/Luftfeuchtesensor, innen Wireless Temperature/Humidity Sensor, indoor

HM-WDS40-TH-I-2

Dokumentation © 2013 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

132151

V 1.3 (12/2016)

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung ..... 4
2 Gefahrenhinweise 4
3 Funktion 5
4 Allgemeine Systeminformation zu Homematic. 7
5 Allgemeine Hinweise zum Funkbetrieb ..... 8
6 Montage und Inbetriebnahme ..... 9
6.1 Montage 9
6.2 Batterien einlegen und wechseln ..... 9
6.2.1 Batterien einlegen 9
6.2.2 Batterien wechseln....10
6.3 Anlernen.... 11
7 Werkseinstellungen wiederherstellen.....12
8 Wartung und Reinigung 12
9 Technische Daten.... 13

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic Komponenten in Betrieb nehmen.

Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an unseren Service.

Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von

Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung.

3 Funktion

Funk-Sensoren übermitteln ihre Messdaten an die an sie angelernten Homematic-Komponenten. Dies können Anzeigeeinheiten, Aktoren oder die Homematic-Zentrale sein. Der Sensor übermittelt seine Daten nicht permanent sondern zyklisch in einem Intervall von zwischen 120 und 180 Sekunden.

Der Funk-Temperatursensor WDS40-TH-I misst die Temperatur und die relative Luftfeuchte.

Der Sensor ist nur geeignet zur Messungen innerhalb des Temperaturbereiches von -20^ bis +80^ .

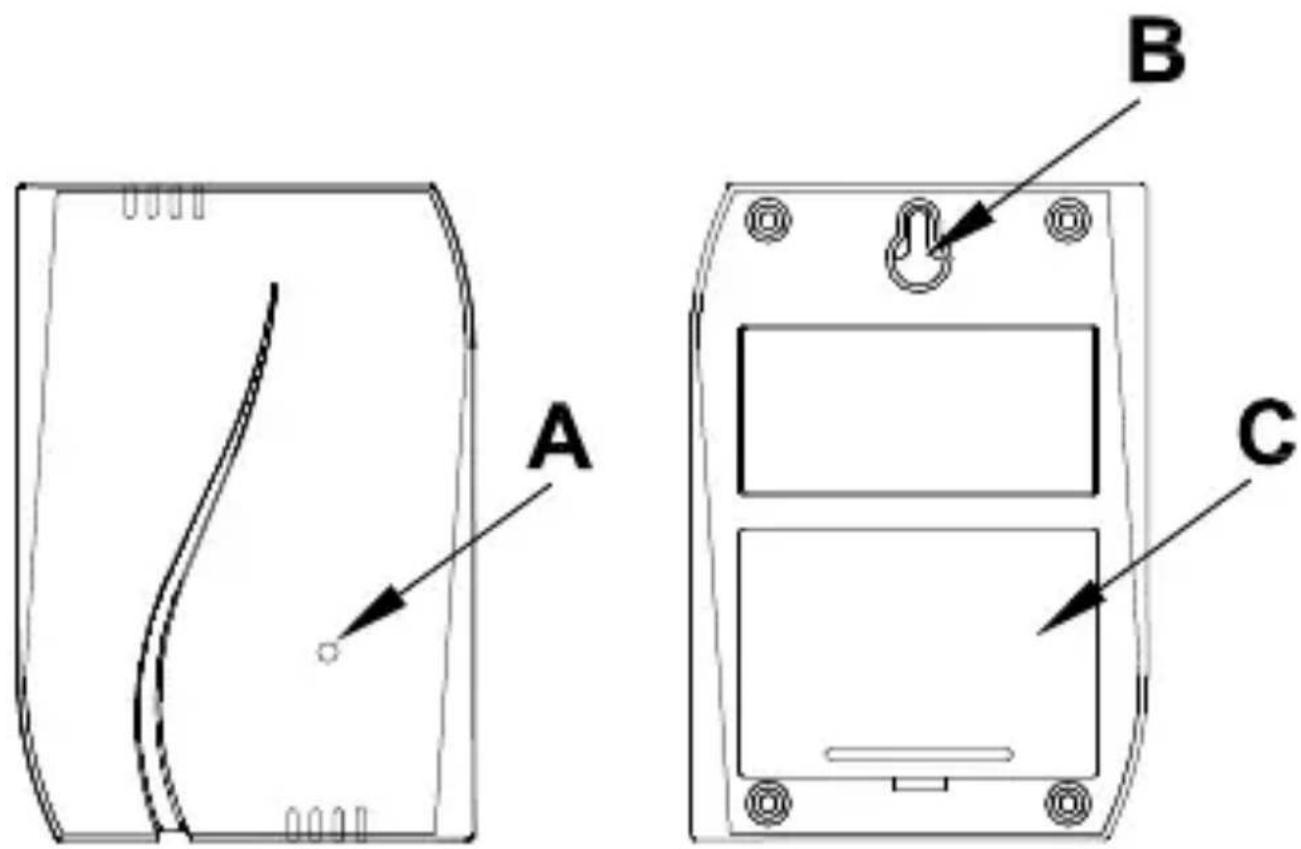

A B C

(A) – Anlerntaste
(B) – Aufhängeöse
(C) – Batteriefachdeckel

4 Allgemeine Systeminformation zu Homematic

Dieses Gerät ist Teil des Homematic Haussteuersystems und arbeitet mit dem bidirektionalen Homematic Funkprotokoll.

Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im Homematic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem Homematic WebUI Handbuch.

Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic.com.

5 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert weshalb Störungen nicht ausgeschlossen werden können.

Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung finden Sie unter www.homematic.com.

6 Montage und Inbetriebnahme

6.1 Montage

Sie können den Sensor unter Benutzung der Aufhängeöse als Wandgerät montieren, oder ihn am gewünschten Einsatzort ablegen.

6.2 Batterien einlegen und wechseln

6.2.1 Batterien einlegen

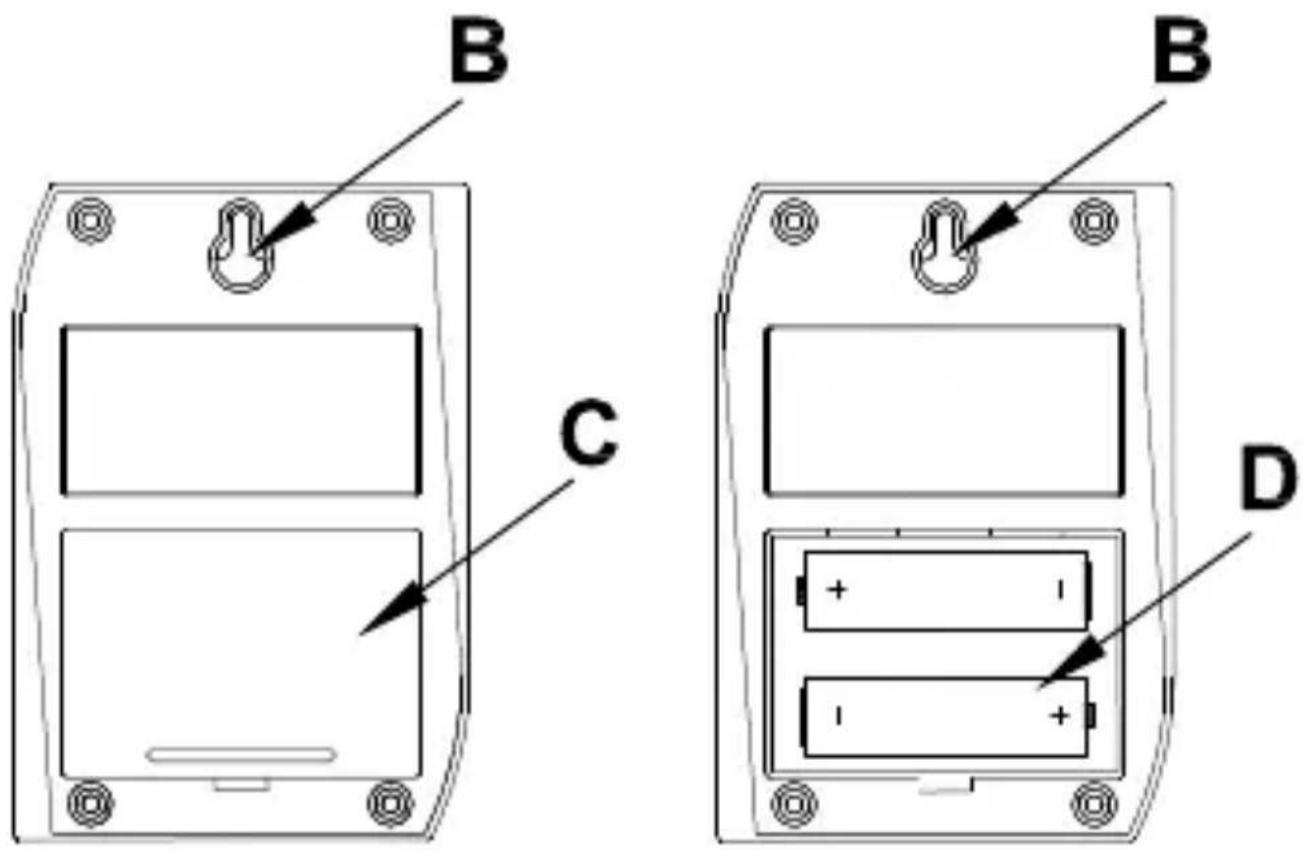

Nehmen Sie den Batteriefachdeckel (C) auf der Rückseite des Gerätes ab.

B C B D

Legen Sie die Batterien polrichtig (siehe Polaritätsmarkierung) in das Batteriefach (D) ein.

6.2.2 Batterien wechseln

Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterie.

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

Die Batterien im Sensor haben eine begrenzte Lebensdauer. Der Sensor sendet neben den Messdaten regelmäßig seinen Batteriestatus zu den angelernten Empfängern. Empfänger mit geeigneter Anzeigeeinheit zeigen den niedrigen Batteriestand der an sie ange- lernten Sensoren an!

Wechseln Sie bei Bedarf die Batterien des Sensors. Gehen Sie dabei so vor wie unter „Batterien Einlegen“ beschrieben.

6.3 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen!

Um das Gerät mit QIVICON nutzen zu können, müssen Sie es zunächst mit Ihrer QIVICON Home Base verbinden.

Melden Sie sich dazu bitte bei „Mein QIVICON“ unter www.qivicon.com/login an. Wählen Sie dort „Gerät hinzufügen“ und folgen Sie den Anweisungen.

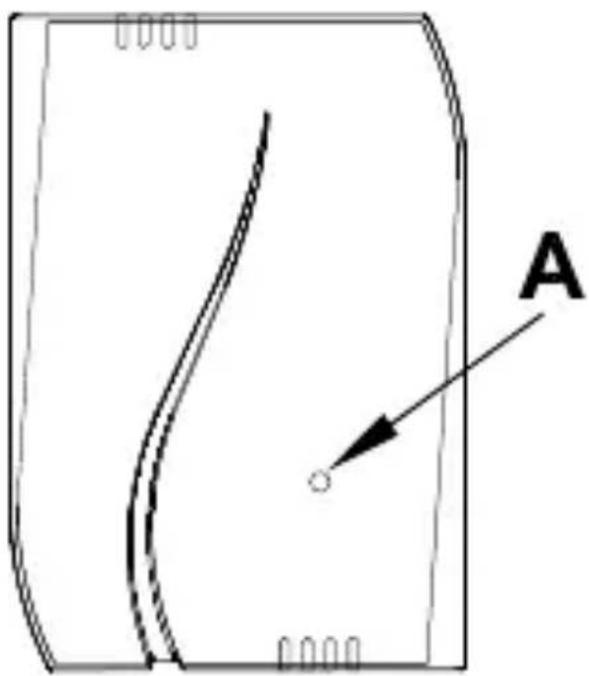

Zum Anlernen müssen beide zu verknüpfende Geräte in den Anlernmodus gebracht werden. Die Anlerntaste (A) befindet sich auf der Vorderseite des Sensors.

A 0000

Bringen Sie zunächst den gewünschten Empfänger in den Anlernmodus und drücken Sie dann den An- lerntaster (A) am Sensor. Damit ist der Anlernvorgang abgeschlossen.

7 Werkseinstellungen wiederher- stellen

Zum Zurücksetzen des Geräts drücken Sie für mindestens 5 s die Anlerntaste.

8 Wartung und Reinigung

Das Produkt ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch.

Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung kann dadurch angegriffen werden.

9 Technische Daten

Geräte-Kurzbezeichnung: HM-WDS40-TH-I-2

Versorgungsspnnung: 2 x 1,5 V LR6/Mignon/AA

Stromaufnahme: 40 mA max.

Batterielebensdauer: 5 Jahre (typ.)

Schutzart: IP20

Umgebungstemperatur: -19,9 bis 79,9 °C

Temperaturgenauigkeit: ± 0,8 °C (10 - 40 °C)

Umgebungsluftfeuchte: 1 - 99 % rH

Luftfeuchtegenauigkeit: ± 5 % (30 - 70 %)

Abmessungen (B x H x T): 70 x 100 x 24 mm

Gewicht: 92 g (mit Batterien)

Funkfrequenz: 868,3 MHz

Empfängerklasse: SRD Class 2

Typ. Funk-Freifeldreichweite:300 m

Duty Cycle: < 1 % pro h

Technische Änderungen vorbehalten.

Entsorgungshinweis:

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
