BEDIENUNGSANLEITUNG TechniLAN 4/4 aktiv TECHNISAT

Montageanleitung / Installation Manual

TechniSat

TechniLAN 4/4 aktiv

Artikel-Nr.: 0000/3637

TechniSat

www.technisat.de

Inhalt

1 Funktionsweise und Verwendungszweck....2
2 Sicherheitshinweise 3
3 Das TechniLAN-Netzwerk 4
3.1 Allgemeines 4
3.2 Installationsbeispiele 4
4 Der TechniLAN 4/4 aktiv 6
4.1 Das Gerät....6
4.2 Anzeigen und Indikatoren 6
4.3 Stromversorgung....6
5 Montage und Inbetriebnahme 7
6 Technische Daten....7
7 Fehlersuchhilfen 8

1 Funktionsweise und Verwendungszweck

Mit den TechniLAN-Komponenten erweitern Sie ihr bestehendes Koaxialkabelnetz auf einfache Art und Weise zu einem Heimnetzwerk, über das elektronische Geräte mit Ethernetanschluss miteinander kommunizieren können und das ohne Bohren, Kabelverlegung oder Funk.

Zur Erweiterung einer bestehenden Sat-Verteilanlage, benötigen Sie lediglich eine TechniLAN-Einschleuseweiche, z.B. den TechniLAN 4/4 aktiv, die hinter einem vorhandenen Multischalter in die Teilnehmerausgänge integriert wird und tauschen die vorhandenen Sat-Antennensteckdosen gegen TechniLAN-Teilnehmerdosen aus.

Zusammen mit den TechniLAN-Teilnehmerdosen ist der TechniLAN 4/4 aktiv in der Lage, in bestehenden sternförmigen Verteilnetzen für Satellitenfernsehen eine Netzwerkfunktionalität zu ermöglichen.

Das TechniLAN-System kann mit allen aktuellen TechniSat Multischalter-Serien eingesetzt werden, gleich ob diese kaskadiert oder nur in der Grundeinheit verbaut wurden. Das heißt, dass Sie jede Sat-Verteilung mit TechniSwitch-, TechniSystem-, GigaSwitch-, GigaSystem- und GigaSet-Multischaltern an bis zu vier TV-Dosen pro eingesetztem TechniLAN 4/4 aktiv zusätzlich für ein Heimnetzwerk nutzen können.

Auch in BK-Hausverteilanlagen mit Sternverteilstruktur ist der Einsatz möglich.

Internetfähige TV-Geräte und Netzwerkkomponenten wie PCs, NAS-Server, Drucker oder DSL-Router lassen sich mit TechniLAN so problemlos miteinander vernetzen.

Mit ca. 200 Mbit/s Datenrate sind die resultierenden Netzwerkverbindungen auch für anspruchsvolle HD-Videostreams völlig ausreichend ^1 . Damit steht selbstverständlich auch für Internet-Radio und Musikangebote, Bildergalerien und die allgemeine Internetnutzung in jedem Fall genügend Bandbreite zur Verfügung.

Durch die Nutzung der abgeschirmten, üblicherweise unter Putz verlegten TV-Kabel, entsteht keine zusätzliche elektromagnetische Strahlung oder Abhörgefahr wie bei Funknetzwerken (WLAN). Im Gegensatz zu WLAN sind der Festverkabelung auch Störungen der Netzwerkverbindung im 2,4 GHz-Band fremd, wie z. B. durch Funktelefone, Bluetooth, Funknetze oder RC-Fernsteuertechnik.

2 Sicherheitshinweise

Zu Ihrem Schutz sollten Sie die Sicherheitshinweise vor der Montage sorgfältig durchlesen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsbestimmungen entstanden sind.

• Die Komponenten sind in trockenen Räumen auf ebener, schwer entflammbarer Fläche zu montieren.
• Bauen Sie die Geräte nicht in die Dachisolation ein. Achten Sie auch darauf, dass das Netzteil von Luft umgeben ist.
  • Installieren Sie die Anlage im stromlosen Zustand.
  • Die Antennenanlage ist zu erden.
• Die Antennenanlage muss den Bestimmungen entsprechend gegen Blitzschlag geschützt sein.
  • Die entsprechenden Europanormen und VDE-Bestimmungen zur Gewährleistung der elektrischen Sicherheit müssen berücksichtigt werden.
• Nationale genehmigungsrechtliche Regelungen für Rundfunkempfangsanlagen sind zu beachten.
• Öffnen Sie niemals das Gerät.

Ein eventuell notwendiger Eingriff sollte nur von geschultem Personal ausgeführt werden. In folgenden Fällen sollten Sie das Gerät vom Netz trennen und einen Fachmann um Hilfe bitten:

• das Gerät war Feuchtigkeit ausgesetzt bzw. Flüssigkeit ist eingedrungen,
- bei Fehlfunktionen,
- bei starken äußeren Beschädigungen.

3 Das TechniLAN-Netzwerk

3.1 Allgemeines

Die Netzwerkkommunikation über das Koaxialkabel basiert auf dem HomePlug-AV-Standard, mit dem Datenraten bis zu 200 Mbit/s erzielt werden können.

Ein solches Netzwerk besteht aus dem TechniLAN 4/4 aktiv und bis zu vier TechniLAN-Teilnehmerdosen (Art.-Nr. 0000/3639).

Um größere Netzwerke zu realisieren, ist es möglich, mehrere TechniLAN 4/4 aktiv per Ethernet miteinander zu verbinden.

An die Ethernetbuchsen der TechniLAN-Teilnehmerdosen und des TechniLAN 4/4 aktiv können die zu vernetzenden Endgeräte wie Computer, Drucker, DSL-Modems und auch die Smart-TVs und Digitalreceiver der ISIO-Familie angeschlossen werden.

Es handelt sich hierbei um ein Peer-to-Peer-Netzwerk, bei dem alle Ethernet-Anschlüsse, auch die des TechniLAN 4/4 gleichberechtigt sind.

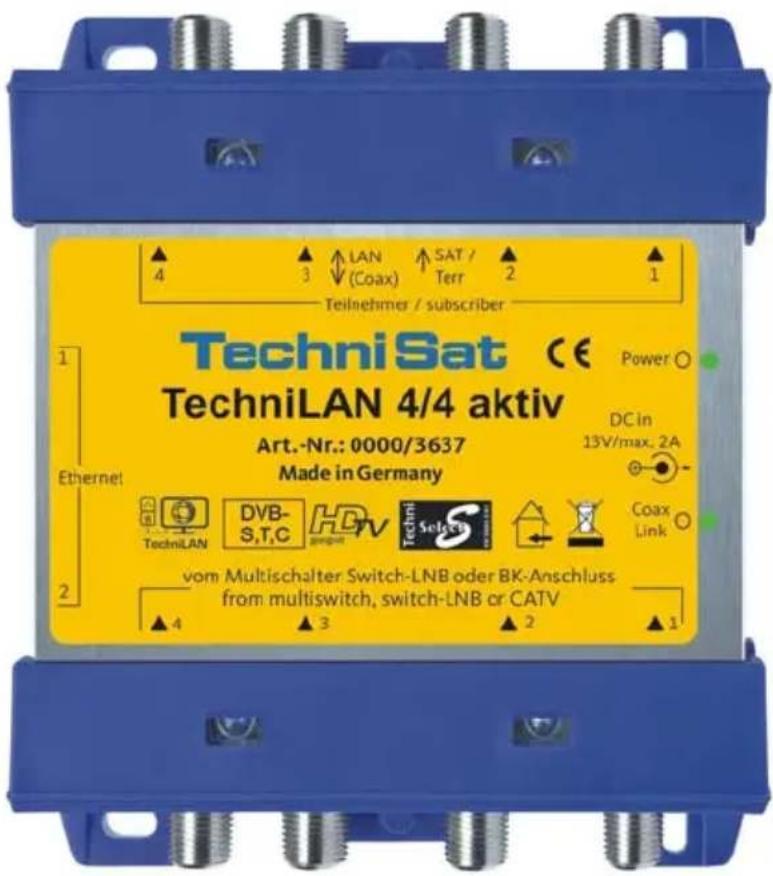

Bild 1: TechniLAN-Dose aktiv,

3.2 Installationsbeispiele

Die folgenden Beispiele sollen zeigen, wie Netzwerke mit dem TechniLAN 4/4 aktiv aufgebaut sein können. Empfangsgeräte für das Satellitenfernsehen sind daher nur in geringer Zahl abgebildet.

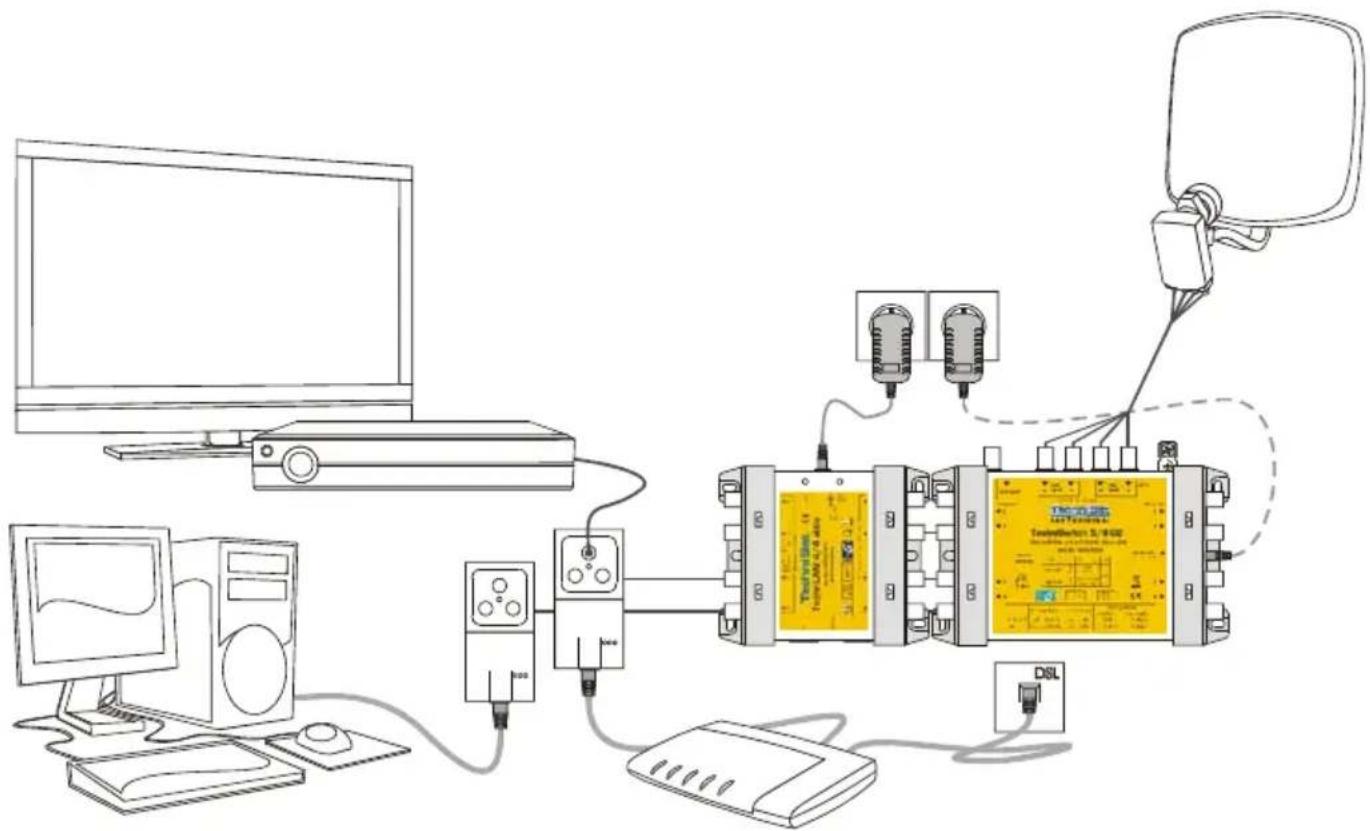

Bild 2: Installationsbeispiel, DSL-Modem (Internetverbindung) an einer TechniLAN-Dose angeschlossen

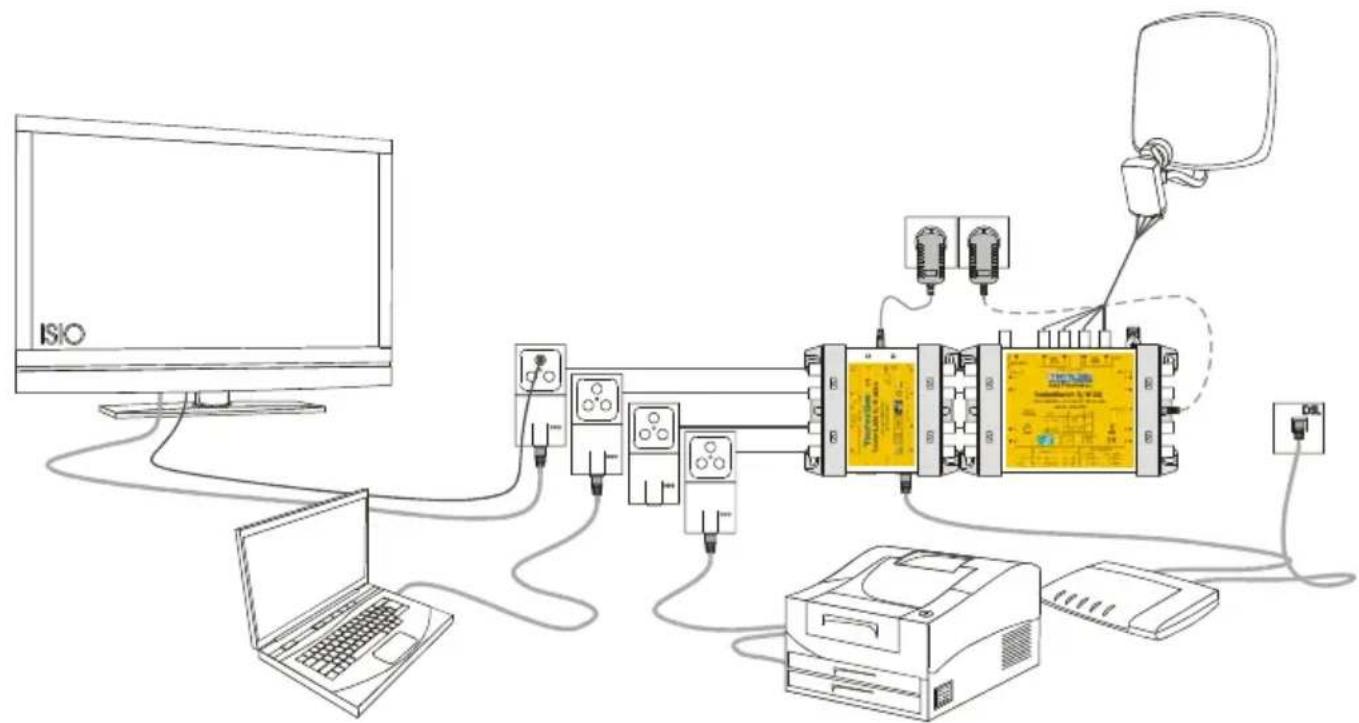

Bild 3: Installationsbeispiel, DSL-Modem (Internetverbindung) am TechniLAN 4/4 aktiv angeschlossen


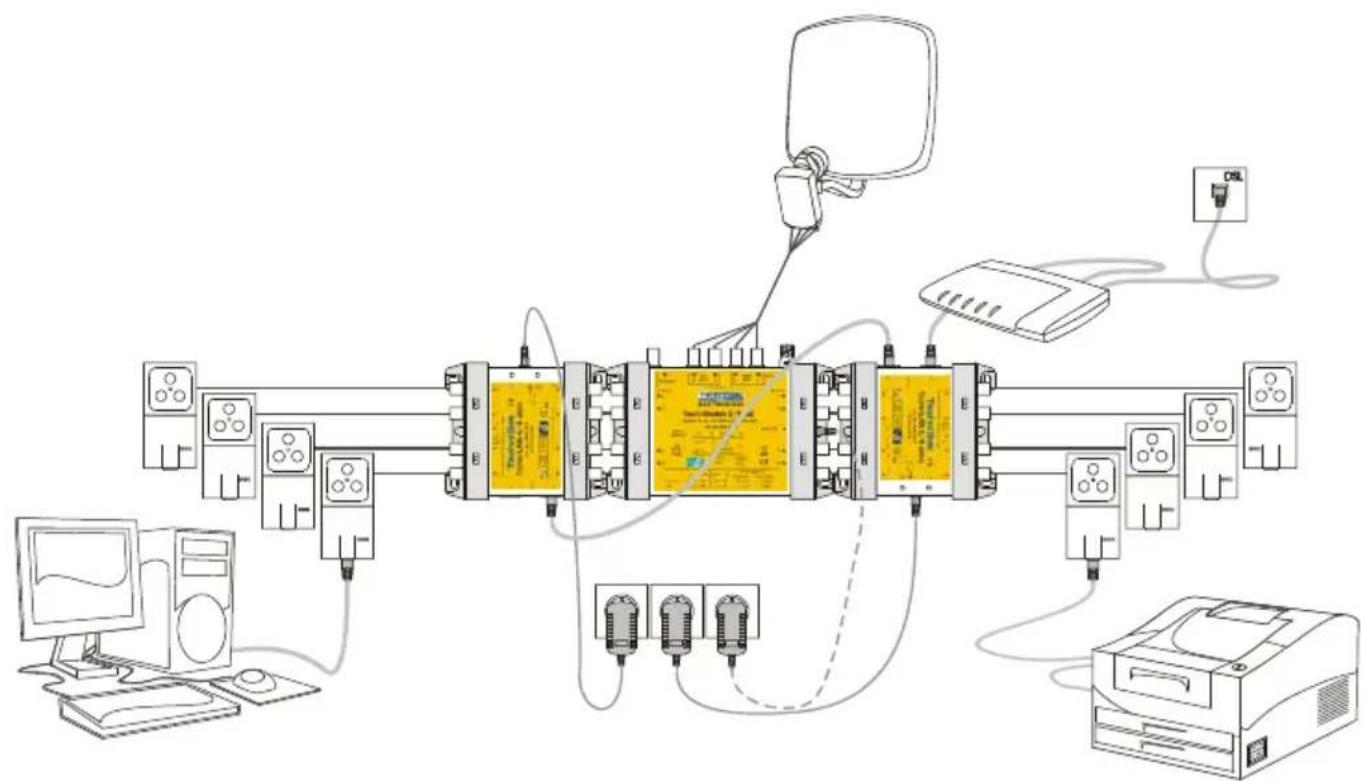

Bild 4: Installationsbeispiel, zwei TechniLAN 4/4 aktiv zu einem Netzwerk zusammengeschaltet

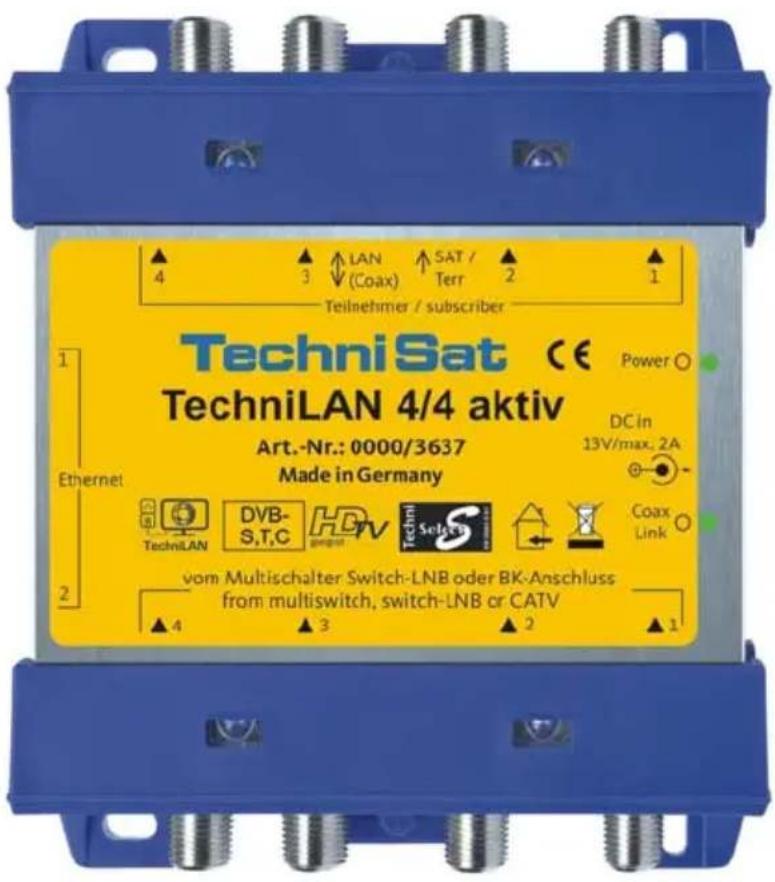

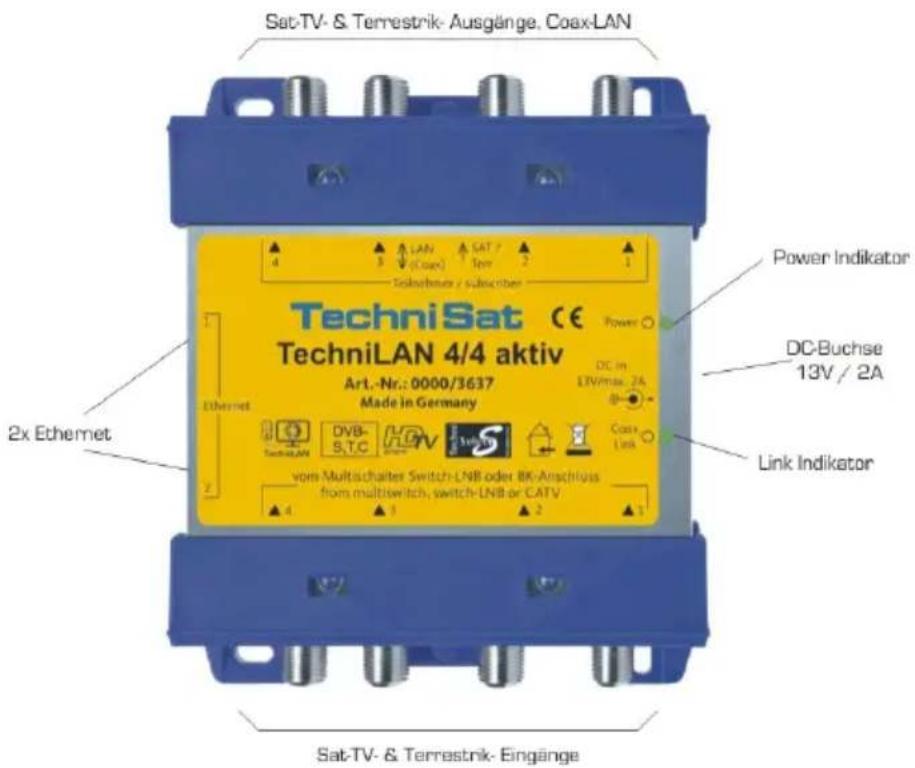

Bild 5: TechniLAN 4/4 aktiv

4.2 Anzeigen und Indikatoren

Power-Indikator: leuchtet grün, sobald das Gerät mit Strom versorgt wird.

Link-Indikator: blinkt bei vorhandener Netzwerkverbindung, zeigt die Qualität der Datenübertragung über das Koaxialkabel an.

• grün: gute Übertragungsqualität
  • orange: ausreichende Übertragungsqualität
• rot: schlechte Übertragungsqualität
• leuchtet nicht: keine Verbindung

Netzwerk-LEDs (an den Ethernetbuchsen):

• grün: verwendete Datenrate des Ports: an ... 100Mbit/s; aus ... 10Mbit/s
• gelb: blinkt bei vorhandener Netzwerkverbindung

4.3 Stromversorgung

Über das 13V-Steckernetzteil des TechniLAN 4/4 aktiv werden alle TechniLAN-Teilnehmerdosen gespeist. Gibt ein an der Dose angeschlossener Receiver eine höhere Spannung aus, z.B. 18 V für die horizontale Polarisation, übernimmt dieser die Spannungsversorgung der Teilnehmerdose, an der er angeschlossen ist. Die Receiverspannung wird auch zum Multischalter bzw. LNB durchgeleitet, damit auf die vom Receiver gewünschte Empfangsebene geschaltet werden kann. Der TechniLAN 4/4 aktiv ist so konzipiert, dass er die Spannungsversorgung des Multischalters und des LNBs übernehmen kann. Besonders in netzteillosen Anlagen, wie sie zum Beispiel mit dem TechniSwitch 5/8 möglich sind, ist darauf zu achten, dass der Maximalstrom des Steckernetzteils nicht überschritten wird.

Der maximale Stromverbrauch kann durch folgende Formel abgeschätzt werden:

$$ = \cdot + \mathrm{mA} 4 0 0 \mathrm{mA} 3 5 0 \text {InI} $$

DE

n ist hierbei die Anzahl der angeschlossenen TechniLAN-Dosen. Hierbei wird davon ausgegangen das unter ungünstigen Bedingungen, z.B. bei langen Koaxialkabeln, der Stromverbrauch der Dosen bei 350 mA und der des TechniLAN 4/4 aktiv bei 400 mA liegt.

I_Vert ist der Strom, der in die Verteilanlage (Multischalter und LNB) gespeist wird. Dieser liegt in der Regel bei maximal 400 mA.

Gegebenenfalls ist ein Steckernetzteil an den Multischalter anzuschließen, das dann die Spannungsversorgung der Verteilanlage übernimmt. Dies trifft auch zu, wenn ein Receiver nicht in der Lage sein sollte, den erforderlichen Strom für Verteilanlage und TechniLAN-Dose zu liefern.

5 Montage und Inbetriebnahme

• Schließen Sie den TechniLAN 4/4 aktiv an die Signalausgänge des Multischalters oder LNBs an. Auf Grund des gleichen Rastermaßes können dafür bei Multischaltern der Serien TechniSwitch 5/8, TechniSystem 5/8 bzw. GigaSwitch 9/8 F-auf-F-Schnellverbindungsstecker (Art.-Nr. 0001/3312) verwendet werden.
• Die Signalausgänge des TechniLAN 4/4 aktiv sind mit den Koaxialkabeln zu den Teilnehmerdosen zu verbinden.
• Schließen Sie das beigelegte Steckernetzteil an. Beachten Sie dabei, dass der zulässige Maximalstrom des Steckernetzteils nicht überschritten wird (siehe Abschnitt 4.3).
• Überprüfen Sie anhand der LEDs an den TechniLAN-Teilnehmerdosen ob dort die Betriebsspannung anliegt. Die grünen LEDs müssen an allen Dosen leuchten (siehe Abschnitt 4.2).
• Nach einigen Sekunden sollten die Coax-Link-LED und die gelben Traffic-LEDs der TechniLAN-Teilnehmerdosen aufleuchten und die Bereitschaft des Koaxialkabelnetzwerks signalisieren (siehe Abschnitt 4.2). Netzwerkfähige Endgeräte können nun an den Ethernet-Buchsen der Teilnehmerdosen und des TechniLAN 4/4 aktiv betrieben werden.

6 Technische Daten

	TechniLAN 4/4 aktiv, Artikelnummer 0000/3637
Zahl der HF-Eingänge	4x für Satellit (0,95...2,15 GHz) und Terrestrik (80...790 MHz)
Zahl der HF-Ausgänge	4x für Satellit (0,95...2,15 GHz), Terrestrik (80...790 MHz); verbunden im Frequenzbereich des Koaxialkabelnetzwerk (2..28 MHz)
Reflexionsdämpfung	10 dB
Schirmungsmaß	gemäß EN 50083-2 (TechniSelect S)
Netzwerk	Koaxialkabelnetzwerk nach HomePlug-AV-Standard
max. Datenrate	200 Mbit/s
Zahl der Netzwerkbuchsen	2x Fast Ethernet (100 Mbit/s)
Dämpfung Sat-Bereich ^2	2...3 dB
Dämpfung Terrestrik ^2	1...2 dB
Stromversorgung	Gerät, Teilnehmerdosen und netzteillos betriebene Verteiltechnik werden durch das Steckernetzteil gespeist. Steckernetzteil 230 V / 13 V, 3 A DC, kurzschluss- und überlastfest.
Stromverbrauch(ohne Dosen und Verteiltechnik)	max. 400 mA typ. 250 mA
Maße: L x B x H (mm), Gewicht	121 x 114 x 33, 240 g

7 Fehlersuchhilfen

Fehler	mögliche	Ursachen	Abhilfe
Die Datenrate ist sehr gering.	Ein- und Ausgänge des TechniLAN 4/4 aktiv sind vertauscht.Die Dämpfung zwischen TechniLAN 4/4 aktiv und Dose ist zu groß		Überprüfen Sie, ob das Gerät richtig mit dem Multischalter bzw. LNB verbunden ist.Überprüfen Sie die Verkabelung.
Die grüne Power-LED einer Teilnehmerdose leuchtet nicht.	Es ist ein Kurzschluss zwischen Teilnehmerdose und TechniLAN 4/4 aktiv aufgetreten.		Überprüfen Sie die Verkabelung.
Die Power-LED des TechniLAN leuchtet nicht	Das Steckernetzteil hat sich wegen Überlastung abgeschaltet		Überprüfen Sie die Verkablung auf Kurzschlüsse.Schließen Sie ein separates Stecker-netzteil am Multischalter an.
Die gelbe Traffic-LED einer Teilnehmerdose leuchtet nicht.	Es konnte bisher keine LAN-Verbindung über das Koaxialkabel aufgebaut werden		Warten Sie einige Sekunden, der Verbindungsaufbau kann einige Minuten dauern.Überprüfen Sie die Verkabelung.
Angeschlossene Receiver signalisieren bei bestimmten Programmen Kurzschlüsse auf der LNB-Leitung	Der Receiver ist insbesondere bei Auswahl von Programmen der horizontalen Polarisation (18 V) nicht in der Lage, seine TechniLAN-Dose und die Verteilanlage mit Strom zu versorgen.		Schließen Sie ein separates Stecker-netzteil am Multischalter an.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 08/12

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.

TechniSat ist ein eingetragenes Warenzeichen der

TechniSat Digital GmbH · Postfach 560 · 54541 Daun · www.technisat.de

TechniSat

www.technisat.de

TechniSat

TechniLAN 4/4 aktiv

Artikel-Nr.: 0000/3637

TechniSat

www.technisat.de
